ГОСТ 31416-2009

Трубы и муфты хризотилцементные. Технические условия

Заменяет ГОСТ 539-80: Технические условия
Заменяет ГОСТ 1839-80: Технические условия

На нашем сайте можно бесплатно скачать ГОСТ 31416-2009 в удобном формате. Узнать актуальный статус ГОСТА «Трубы и муфты хризотилцементные. Технические условия» на 2016 год.

Скрыть дополнительную информацию

Дата введения: 01.01.2011 21.10.2009 Утвержден Страница 1

Страница 1

Страница 2

Страница 2

Страница 3

Страница 3

Страница 4

Страница 4

Страница 5

Страница 5

Страница 6

Страница 6

Страница 7

Страница 7

Страница 8

Страница 8

Страница 9

Страница 9

Страница 10

Страница 10

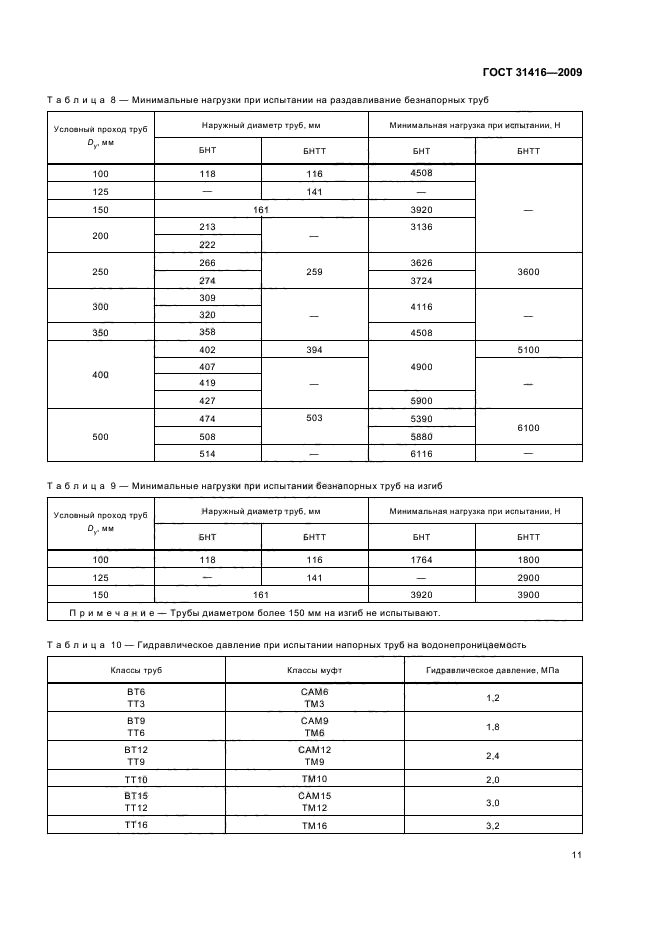

Страница 11

Страница 11

Страница 12

Страница 12

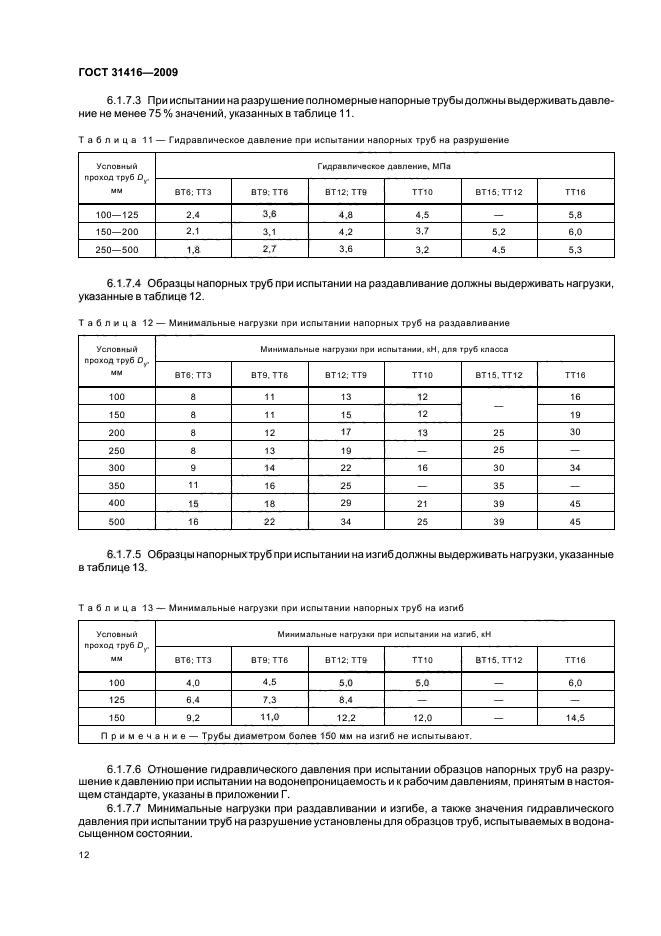

Страница 13

Страница 13

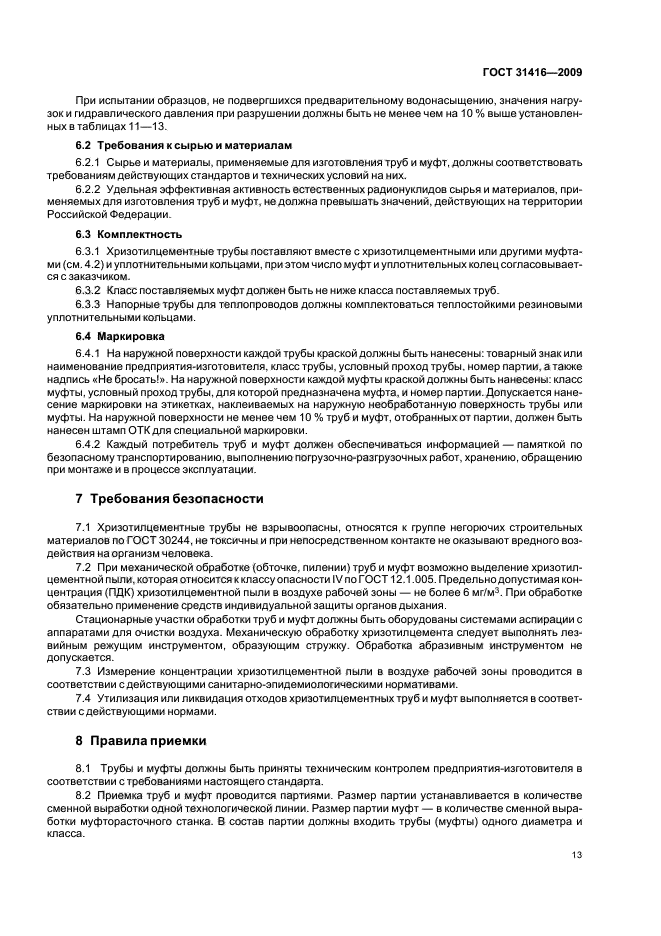

Страница 14

Страница 14

Страница 15

Страница 15

Страница 16

Страница 16

Страница 17

Страница 17

Страница 18

Страница 18

Страница 19

Страница 19

Страница 20

Страница 20

Страница 21

Страница 21

Страница 22

Страница 22

Страница 23

Страница 23

Страница 24

Страница 24

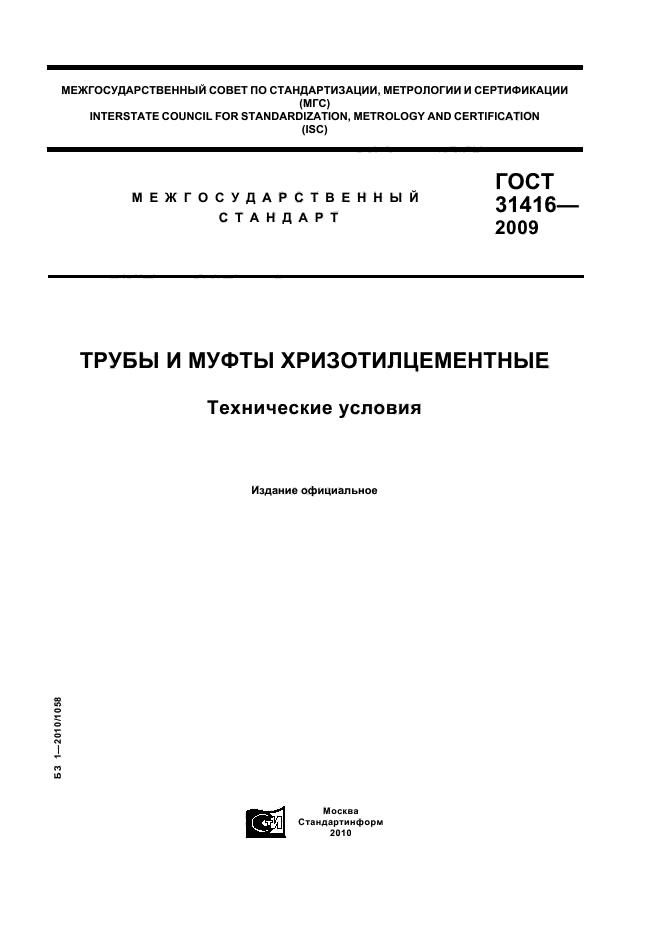

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

(МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION. METROLOGY AND CERTIFICATION

(ISC)

ГОСТ

31416—

2009

МЕЖГОСУДАРСТВЕННЫЙ

СТАНДАРТ

ТРУБЫ И МУФТЫ ХРИЗОТИЛЦЕМЕНТНЫЕ

Технические условия

Издание официальное

л

п

ю

Москва

Стандартинформ

2010

ГОСТ 31416-2009

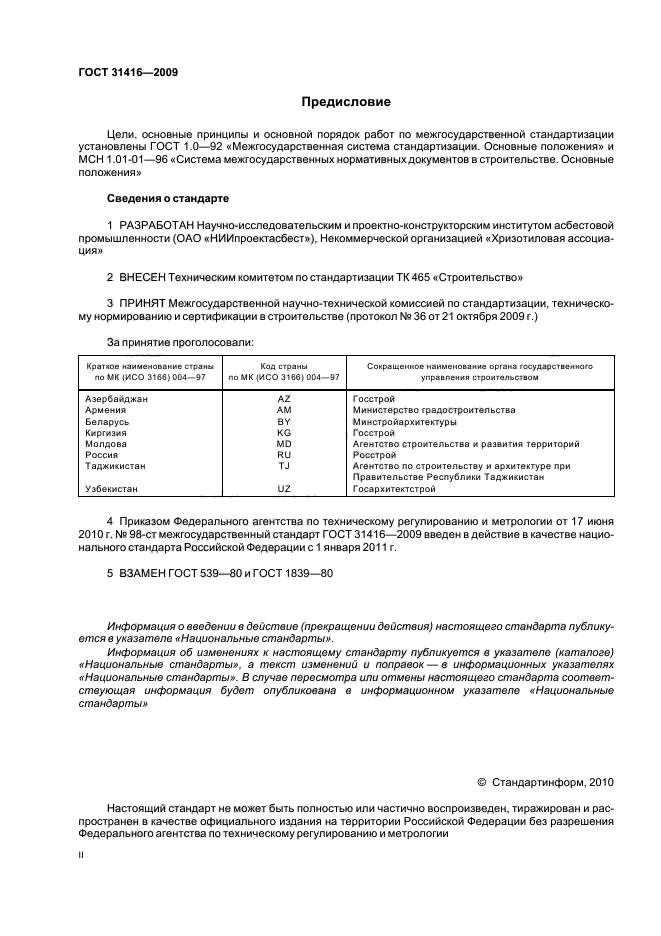

Предисловие

Цели, основные принципы и основной порядок работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и МСН 1.01-01—96 «Система межгосударственных нормативных документов в строительстве. Основные положения»

Сведения о стандарте

1    РАЗРАБОТАН Научно-исспедоватепьским и проектно-конструкторским институтом асбестовой промышленности (ОАО «НИИпроектасбест»), Некоммерческой организацией «Хризотиповая ассоциация»

2    ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строитепьство»

3    ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (протокол №? 36 от 21 октября 2009 г.)

За принятие проголосовали:

Краткое наименование страны по МК 1ИСО 3166)004-97

Код страны по МК (ИСО 3166)004- 97

Сокращенное наименование органа государственного управления строительством

Азербайджан

А 2

Г осстрой

Армения

AM

Министерство градостроительства

Беларусь

BY

Минстройархитектуры

Киргизия

KG

Г осстрой

Молдова

MD

Агентство строительства и развития территорий

Россия

RU

Росстрой

Таджикистан

TJ

Агентство по строительству и архитектуре при Правительстве Республики Таджикистан

Узбекистан

UZ

Госархитектстрой

4    Приказом Федерапьного агентства по техническому регупированию и метропогии от 17 июня 2010 г. Np 98-ст межгосударственный стандарт ГОСТ 31416-2009 введен в действие в качестве нацио-напьного стандарта Российской Федерации с 1 января 2011 г.

5    ВЗАМЕН ГОСТ 539-80 и ГОСТ 1839-80

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в указателе (каталоге) «Национальные стандарты», а текст изменений и поправок — в информационных указателях «Национальные стандарты». В случав пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»

© Стандартинформ, 2010

Настоящий стандарт не может быть попностью ипи частично воспроизведен, тиражирован и распространен в качестве официапьного издания на территории Российской Федерации без разрешения Федерального агентства по техническому регупированию и метропогии

ГОСТ 31416-2009

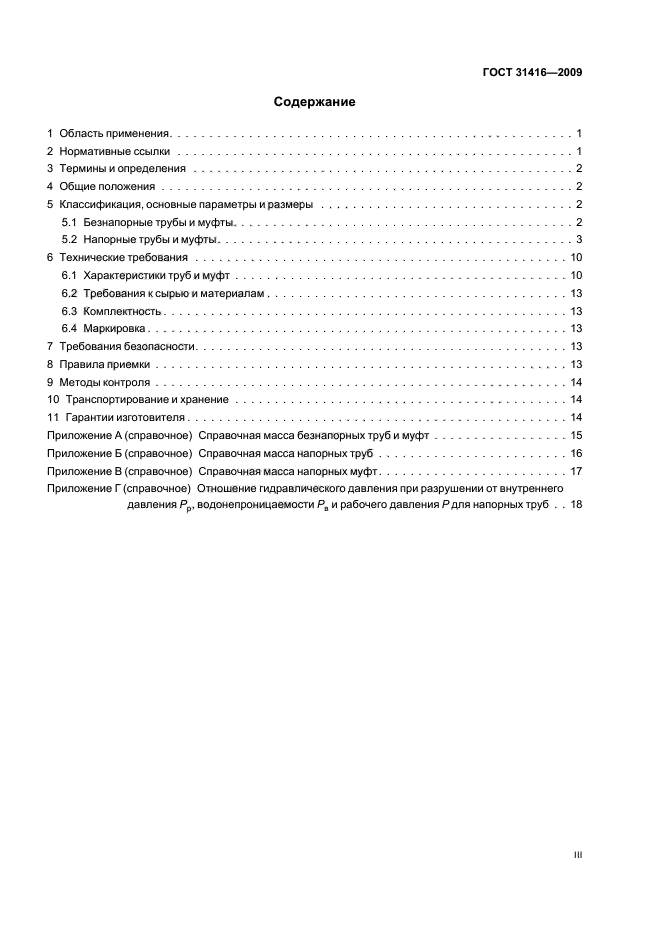

Содержание

1    Область применения……………………………………………1

2    Нормативные ссылки…………………………………………..1

3    Термины и определения…………………………………………2

4    Общие положения…………………………………………….2

5    Классификация, основные параметры и размеры…………………………..2

5.1    Безнапорные трубы и муфты…………………………………….2

5.2    Напорные трубы и муфты………………………………………3

6    Технические требования………………………………………..10

6.1    Характеристики труб и муфт……………………………………10

6.2    Требования к сырью и материапам………………………………..13

6.3    Комплектность……………………………………………13

6.4    Маркировка……………………………………………..13

7    Требования безопасности………………………………………..13

8    Правила приемки…………………………………………….13

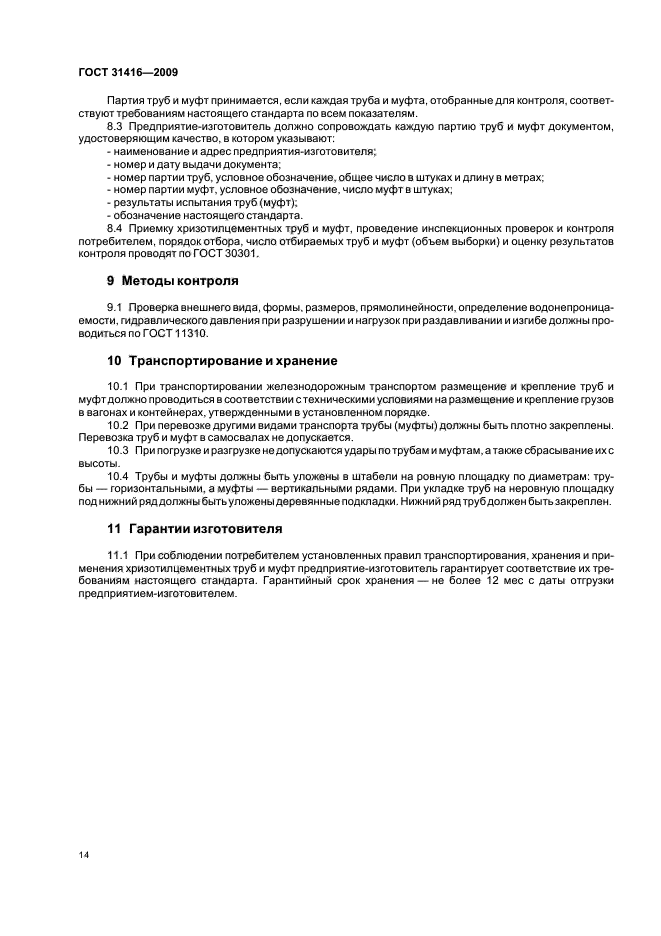

9    Методы контроля…………………………………………….14

10    Транспортирование и хранение……………………………………14

11    Гарантии изготовителя…………………………………………14

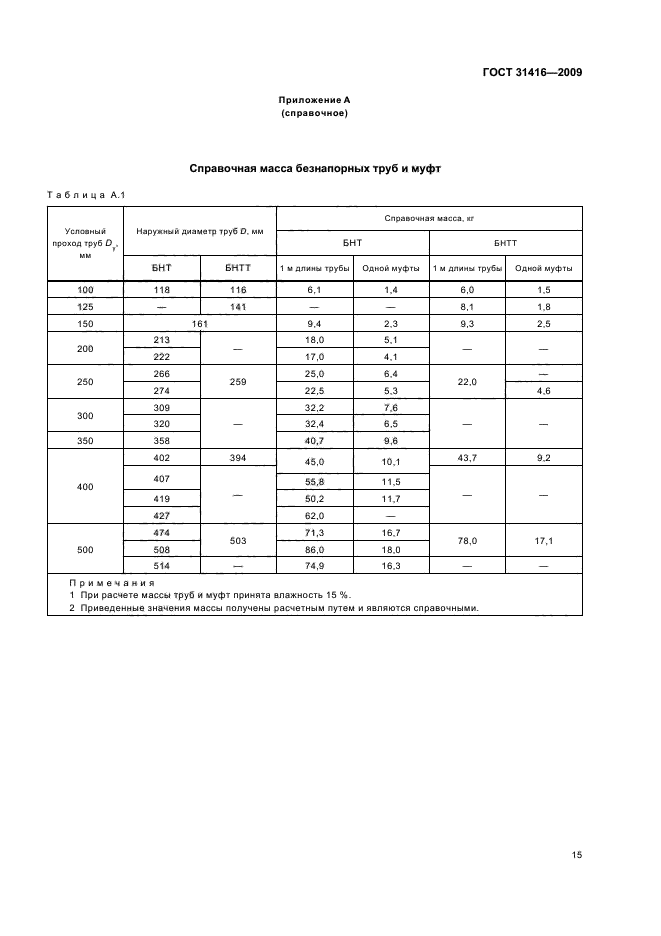

Приложение А (справочное)    Справочная масса безнапорных труб и муфт……………..15

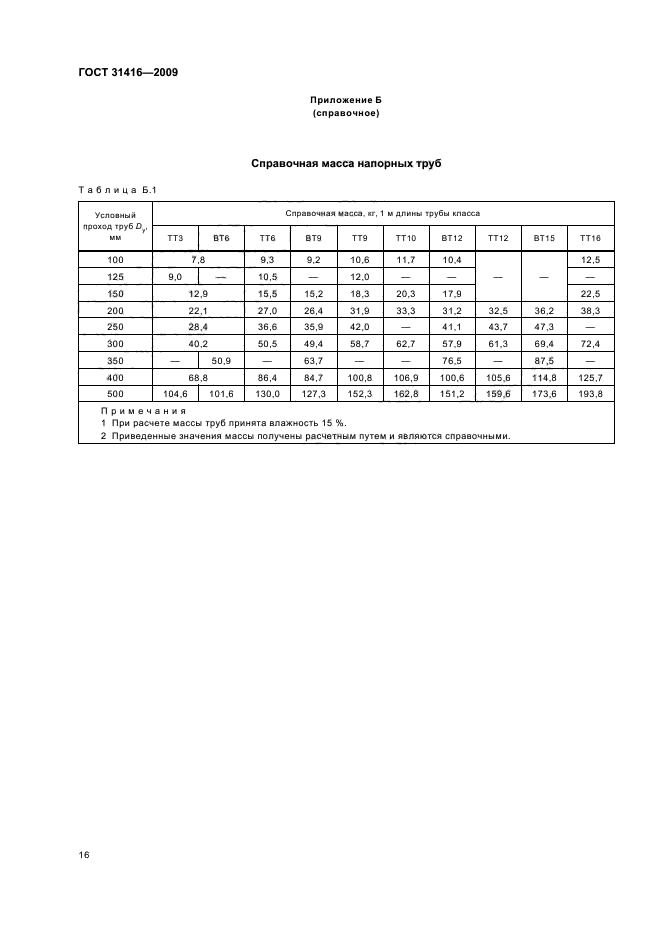

Приложение Б (справочное)    Справочная масса напорных труб……………………16

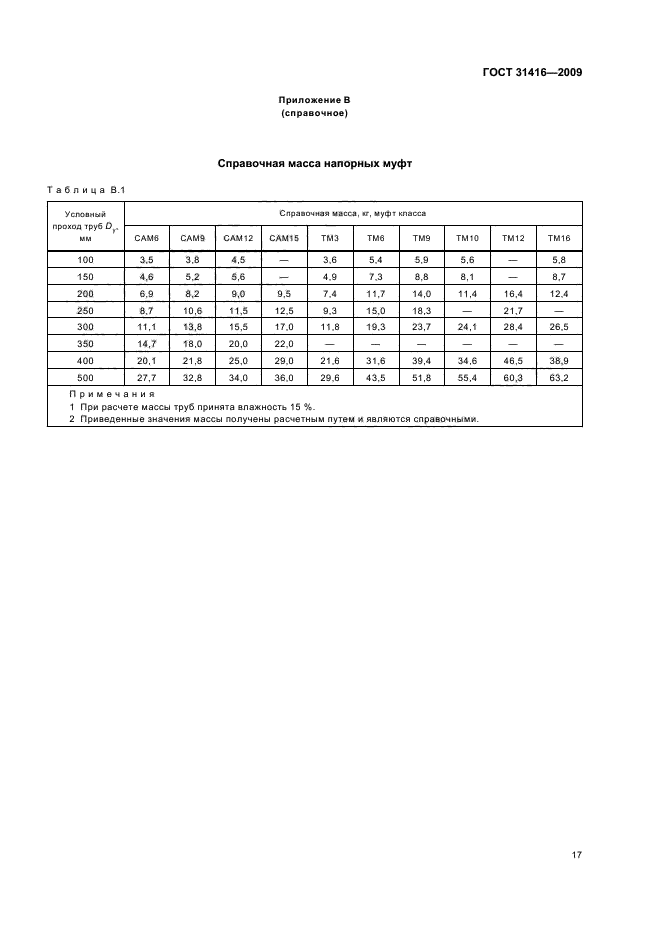

Приложение В (справочное)    Справочная масса напорных муфт……………………17

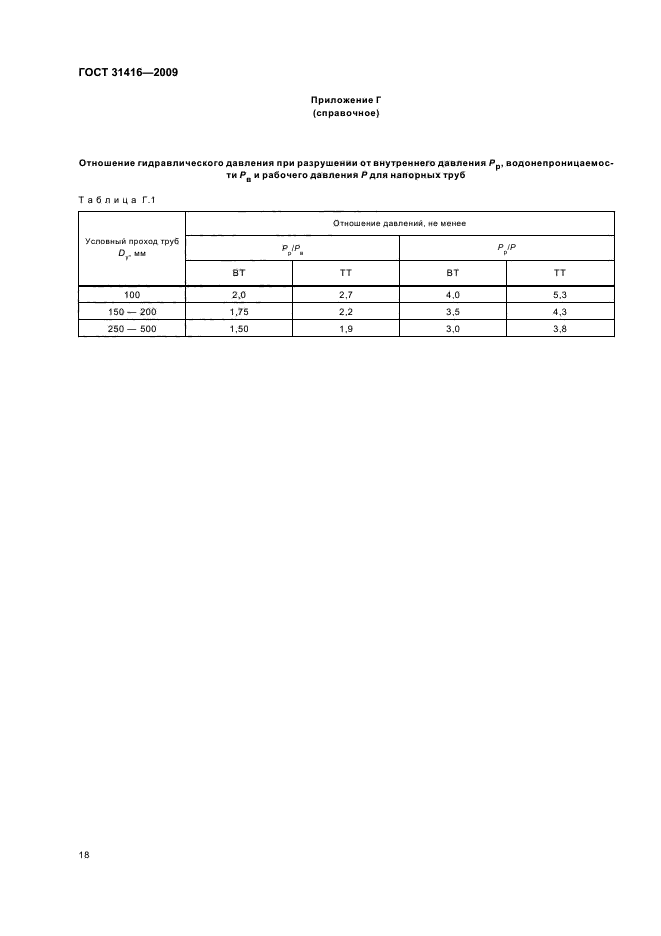

Приложение Г (справочное) Отношение гидравпического давпения при разрушении от внутреннего

давления Рр, водонепроницаемости Рв и рабочего давления Рдля напорных труб . . 18

ill

ГОСТ 31416-2009

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ТРУБЫ И МУФТЫ ХРИЗОТИЛЦЕМЕНТНЫЕ Технические условия

Chrysolite cement pipes and couplings. Specifications

Дата введения — 2011—01—01

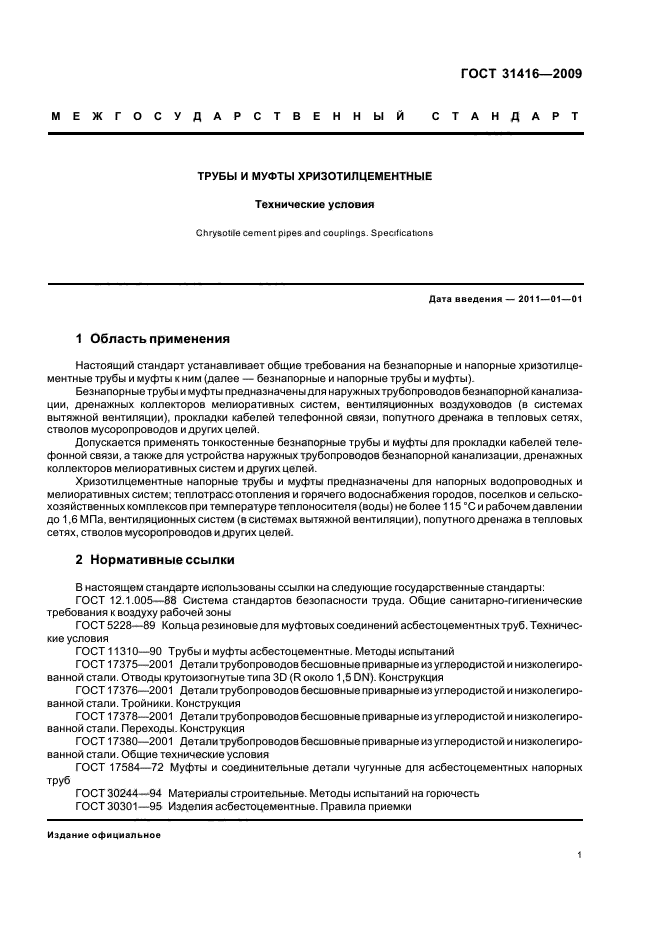

1    Область применения

Настоящий стандарт устанавливает общие требования на безнапорные и напорные хризотилце-ментные трубы и муфты к ним (далее — безнапорные и напорные трубы и муфты).

Безнапорные трубы и муфты предназначены для наружных трубопроводов безнапорной канализации, дренажных коллекторов мелиоративных систем, вентиляционных воздуховодов (в системах вытяжной вентиляции), прокладки кабелей телефонной связи, попутного дренажа в тепловых сетях, стволов мусоропроводов и других целей.

Допускается применять тонкостенные безнапорные трубы и муфты для прокладки кабелей телефонной связи, а также для устройства наружных трубопроводов безнапорной канализации, дренажных коллекторов мелиоративных систем и других целей.

Хризотилцементные напорные трубы и муфты предназначены для напорных водопроводных и мелиоративных систем; теплотрасс отопления и горячего водоснабжения городов, поселков и сельскохозяйственных комплексов при температуре теплоносителя (воды) не более 115 °С и рабочем давлении до 1.6 МПа. вентиляционных систем (в системах вытяжной вентиляции), попутного дренажа в тепловых сетях, стволов мусоропроводов и других целей.

2    Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие государственные стандарты:

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 5228-89 Кольца резиновые для муфтовых соединений асбестоцементных труб. Технические условия

ГОСТ 11310-90 Трубы и муфты асбестоцементные. Методы испытаний

ГОСТ 17375-2001 Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Отводы крутоизогнутые типа 3D (R около 1,5 DN). Конструкция

ГОСТ 17376-2001 Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Тройники. Конструкция

ГОСТ 17378-2001 Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Переходы. Конструкция

ГОСТ 17380-2001 Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Общие технические условия

ГОСТ 17584-72 Муфты и соединительные детали чугунные для асбестоцементных напорных

труб

ГОСТ 30244-94 Материалы строительные. Методы испытаний на горючесть ГОСТ 30301-95 Изделия асбестоцементные. Правила приемки

Издание официальное

1

ГОСТ 31416-2009

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю «Национальные стандарты», составленному на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом спедует руководствоваться заменяющим (измененным) стандвртом. Если ссылочный стандарт отменен без замены. то попожение. в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

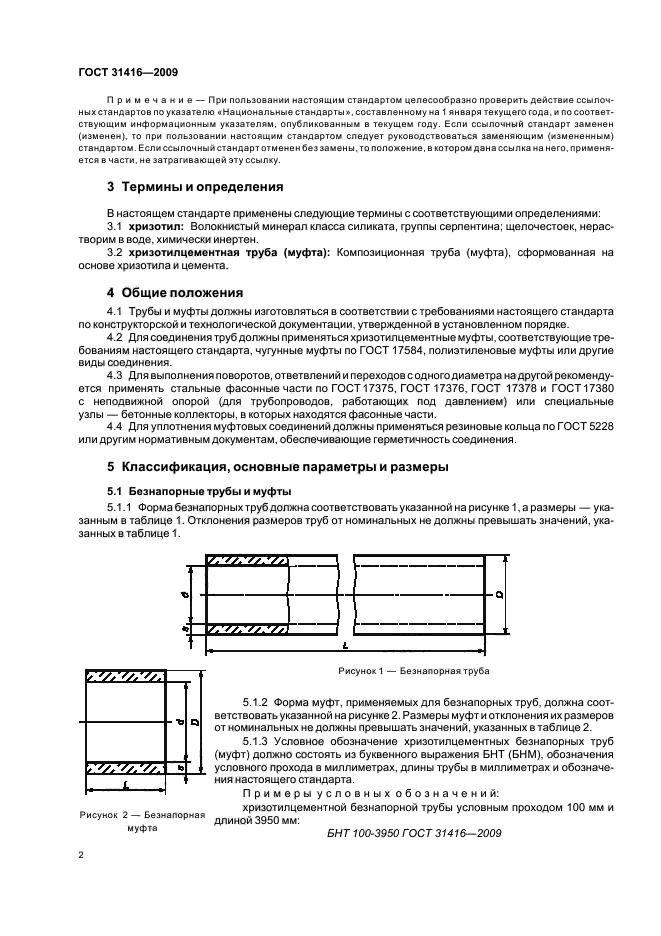

3    Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1    хризотил: Волокнистый минерал класса силиката, группы серпентина; щелочестоек, нерастворим в воде, химически инертен.

3.2    хризотилцементная труба (муфта): Композиционная труба (муфта), сформованная на основе хризотила и цемента.

4    Общие положения

4.1    Трубы и муфты должны изготовляться в соответствии с требованиями настоящего стандарта по конструкторской и технологической документации, утвержденной в установленном порядке.

4.2    Для соединения труб должны применяться хризотилцементные муфты, соответствующие требованиям настоящего стандарта, чугунные муфты по ГОСТ 17584, полиэтиленовые муфты или другие виды соединения.

4.3    Для выполнения поворотов, ответвлений и переходов с одного диаметра на другой рекомендуется применять стальные фасонные части по ГОСТ 17375, ГОСТ 17376, ГОСТ 17378 и ГОСТ 17380 с неподвижной опорой (для трубопроводов, работающих под давлением) или специальные узлы — бетонные коллекторы, в которых находятся фасонные части.

4.4    Для уплотнения муфтовых соединений должны применяться резиновые кольца по ГОСТ 5228 или другим нормативным документам, обеспечивающие герметичность соединения.

5    Классификация, основные параметры и размеры

5.1    Безнапорные трубы и муфты

5.1.1    Форма безнапорных труб должна соответствовать указанной на рисунке 1, а размеры — указанным в таблице 1. Отклонения размеров труб от номинальных не должны превышать значений, указанных в таблице 1.

1

Яш

■м

Рисунок 1 — Безнапорная труба

Ч

r/77TJ77«

*>

. L ____

Рисунок 2 — Безнапорная муфта

5.1.2    Форма муфт, применяемых для безнапорных труб, должна соответствовать указанной на рисунке 2. Размеры муфт и отклонения их размеров от номинальных не должны превышать значений, указанных в таблице 2.

5.1.3    Условное обозначение хризотилцементных безнапорных труб (муфт) должно состоять из буквенного выражения БНТ (БНМ). обозначения условного прохода в миллиметрах, длины трубы в миллиметрах и обозначения настоящего стандарта.

Примеры условных обозначений:

хризотил цементной безнапорной трубы условным проходом 100 мм и длиной 3950 мм:

БНТ 100-3950 ГОСТ 31416-2009

2

ГОСТ 31416-2009

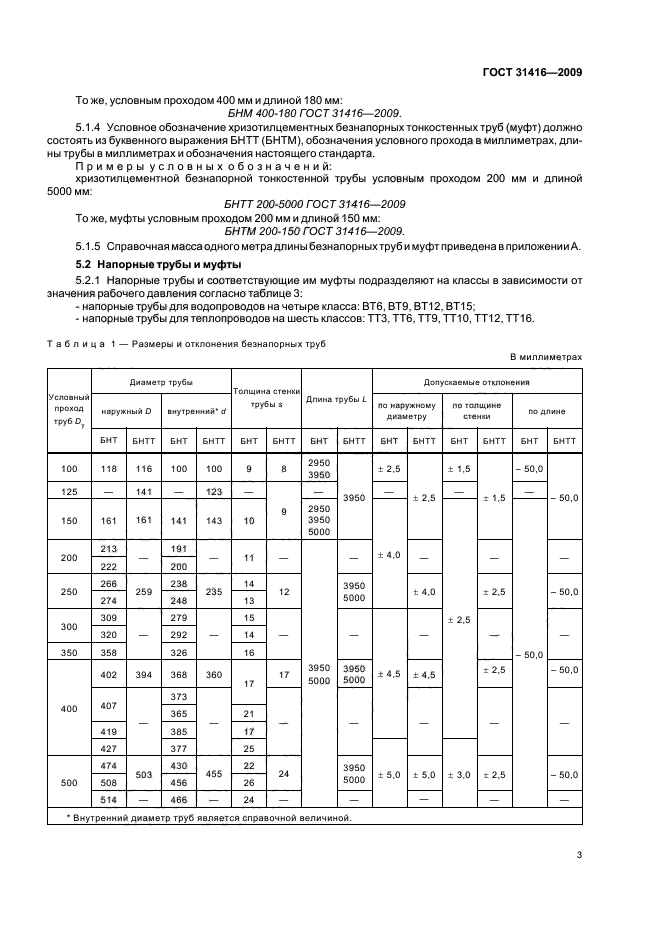

То же. условным проходом 400 мм и длиной 180 мм:

БНМ 400-180 ГОСТ 31416-2009.

5.1.4    Условное обозначение хризотилцементных безнапорных тонкостенных труб (муфт) должно состоять из буквенного выражения БНТТ (БНТМ), обозначения условного прохода в миллиметрах, длины трубы в миллиметрах и обозначения настоящего стандарта.

Примеры условных обозначений:

хризотилцементной безнапорной тонкостенной трубы условным проходом 200 мм и длиной 5000 мм:

БНТТ 200-5000 ГОСТ 31416-2009

То же. муфты условным проходом 200 мм и длиной 150 мм:

БНТМ 200-150 ГОСТ 31416-2009.

5.1.5    Справочная масса одного метра длины безнапорных труб и муфт приведена в приложении А.

5.2 Напорные трубы и муфты

5.2.1 Напорные трубы и соответствующие им муфты подраздепяют на классы в зависимости от значения рабочего давления согласно таблице 3:

—    напорные трубы для водопроводов на четыре класса: ВТ6. ВТ9. ВТ12. ВТ15;

—    напорные трубы для теплопроводов на шесть классов: ТТЗ. ТТ6, ТТ9. ТТ10. ТТ12. ТТ16.

Таблица 1 — Размеры и отклонения безнапорных труб

В миллиметрах

Условный проход труб 0?

Диаметр трубы

Толщина стенки

Длина трубы L

Допускаемые отклонения

наружный О

внутренний* d

трубы S

по наружному диаметру

по толщине стенки

по длине

БИТ

БНТТ

БНТ

БНТТ

БНТ

БНТТ

БНТ

БНТТ

БНТ

БНТТ

БНТ

БНТТ

БНТ

БНТТ

100

118

116

100

100

9

8

2950

3950

3950

± 2.5

± 2.5

± 1.5

г 1.5

— 50.0

— 50.0

125

141

123

9

150

161

161

141

143

10

2950

3950

5000

± 4.0

± 2.5

— 50.0

200

213

191

11

3950

5000

222

200

250

266

259

238

235

14

12

3950

5000

± 4.0

г 2.5

— 50.0

274

248

13

300

309

279

15

± 4.5

320

292

14

350

358

326

16

400

402

394

368

360

17

17

3950

5000

±4.5

г 2.5

— 50.0

407

373

365

21

419

385

17

427

377

25

± 5.0

± 3.0

500

474

503

430

455

22

24

3950

5000

± 5.0

= 2.5

— 50.0

508

456

26

514

466

24

* Внутренний диаметр труб является справочной величиной.

3

ГОСТ 31416-2009

В миллиметрах

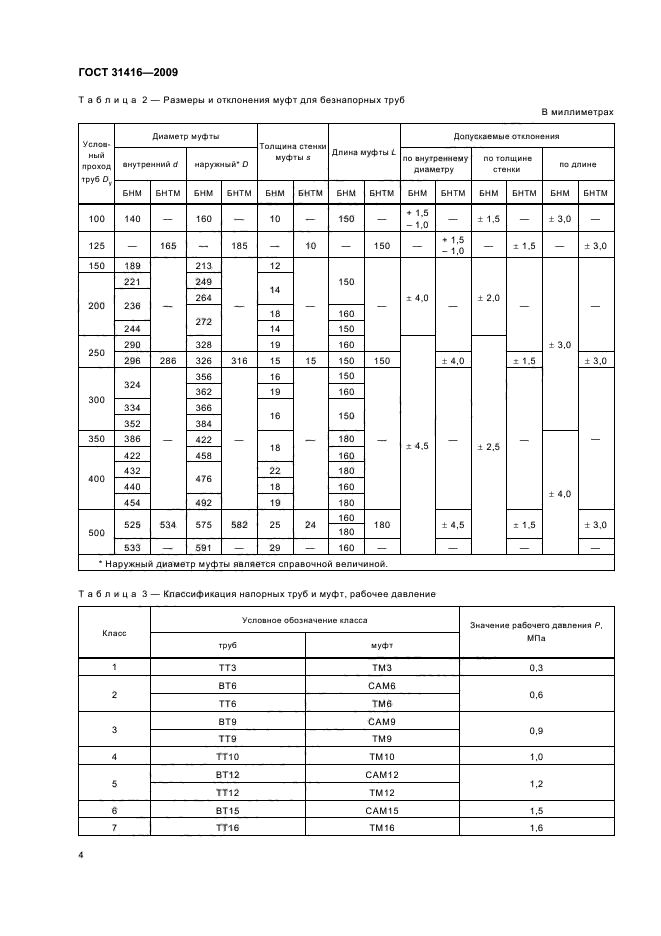

Таблица 2 — Размеры и отклонения муфт для безнапорных труб

Услов

Диаметр муфты

Толшмиа стенки

Допускаемые отытомемия

ный проход труб Оу

внутренний d

наружный* О

муфты S

Длина муфты L

по внутреннему диаметру

по толщине стенки

по длине

БНМ

БНТМ

БНМ

БНТМ

БНМ

БНТМ

БНМ

БНТМ

БНМ

БНТМ

БНМ

БНТМ

БНМ

БНТМ

100

140

160

10

150

♦ 1.5 -1.0

± 1.5

± 3.0

125

165

185

10

150

♦ 1.5 — 1.0

г 1.5

± 3.0

150

189

213

12

221

249

14

150

200

236

264

г 4,0

± 2.0

272

18

160

244

14

150

250

290

328

19

160

± 3.0

296

286

326

316

15

15

150

150

± 4.0

2 1.5

± 3.0

324

356

16

150

300

362

19

160

334

366

16

150

352

384

350

386

422

18

180

г 4.5

± 2.5

422

458

160

400

432

476

22

180

440

18

160

± 4.0

454

492

19

180

525

534

575

582

25

24

160

180

± 4.5

г 1.5

± 3.0

500

180

533

591

29

160

* Наружный диаметр муфты является справочной величиной.

Таблица 3 — Классификация напорных труб и муфт, рабочее давление

Класс

Условное обозначение класса

Значение рабочего давления Р, МПа

труб

муфт

1

ТТЗ

ТМЗ

0.3

2

8Т6

САМ6

0.6

ТТ6

ТМ6

3

8Т9

САМ9

0.9

ТТ9

ТМ9

4

ТТ10

ТМ10

1.0

5

ВТ12

САМ 12

1.2

ТТ12

ТМ12

6

ВТ15

САМ 15

1.5

7

ТТ16

ТМ16

1.6

4

ГОСТ 31416-2009

Рисунок 3 — Напорная груба

5.2.4    Угол заходного конуса приведен как справочный и не является браковочным признаком. Длина конусной части с обточенного конца трубы должна быть:

5.2.2    Рабочим давлением Р является максимальное гидравлическое давление, при котором может быть использована напорная труба данного класса при отсутствии внешних нагрузок. Выбор класса труб определяется расчетом при проектировании трубопровода с учетом условий эксплуатации.

5.2.3    Форма напорных труб допжна соответствовать форме, указанной на рисунке 3.

—    от 6 до 10 мм — для труб с условным проходом до 150 мм включительно;

—    от 10 до 18 мм — для труб с условным проходом 200 мм и более.

5.2.5    Размеры напорных труб должны соответствовать размерам, указанным в таблице 4. Размеры труб ТТЗ (для теплопроводов) идентичны размерам труб ВТ6 (дпя водопроводов), также для труб ТТ6 и ВТ9; ТТ9 и ВТ12.

5.2.6    Условное обозначение хризотилцементных напорных труб (муфт) для напорных водопроводных и мелиоративных систем (ВТ) должно состоять из обозначения класса трубы (муфты), обозначения условного прохода трубы, мм. размера по длине (трубы), мм. и обозначения настоящего стандарта.

Примеры условных обозначений:

хризотилцементной напорной трубы класса ВТ6 с условным проходом 200 мм и длиной 3950 мм:

ВТ6 200-3950 ГОСТ 31416-2009.

Тоже, муфты для соединения труб класса ВТЭсусловным проходом 400 мм идпиной 160мм:

САМ9 400-160 ГОСТ 31416— 2009.

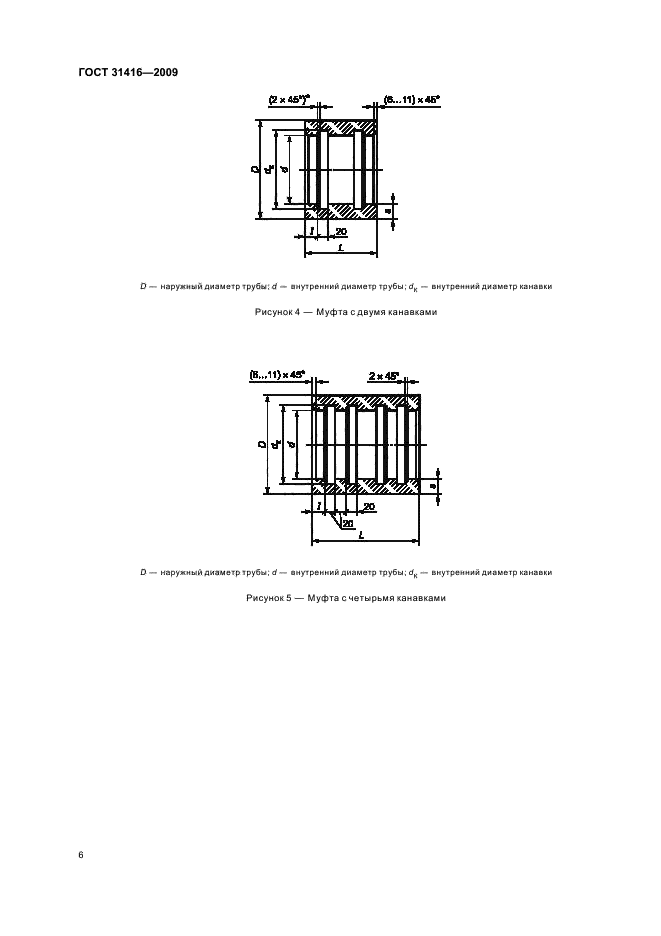

5.2.7    Муфты для теплопроводных труб с рабочим давлением 0.6:0,9; 1.2 МПа могут быть выпопне-ны с двумя ипи четырьмя канавками под уплотнительные кольца. Форма муфт для напорных труб должна соответствовать:

—    для муфт с двумя канавками — рисунку 4;

—    для муфт с четырьмя канавками — рисунку 5.

5.2.8    Условное обозначение хризотилцементных напорных труб (муфт) для систем отопления и горячего водоснабжения (ТТ) должно состоять из обозначения класса трубы (муфты), обозначения условного прохода трубы, мм. размера по дпине (трубы), мм, и обозначения настоящего стандарта.

Примеры условных обозначений:

хризотилцементной напорной трубы класса ТТ9 с условным проходом 200 мм и длиной 3950 мм:

ТТ9 200-3950 ГОСТ 31416-2009.

То же. муфты для соединения труб класса ТТ 12 с четырьмя канавками с условным проходом 400 мм и длиной 220 мм:

ТМ12-4 400-220 ГОСТ 3141 &-2009.

5.2.9    Справочная масса одного метра длины напорных труб приведена в приложении Б.

5

ГОСТ 31416-2009

О — наружный диаметр трубы; d — внутренний диаметр трубы; dK — внутренний диаметр канавки

Рисунок 4 — Муфта с двумя канавками

О — наружный диаметр трубы; d — внутренний диаметр трубы; <*к — внутренний диаметр канавки

Рисунок 5 — Муфта с четырьмя канавками

6

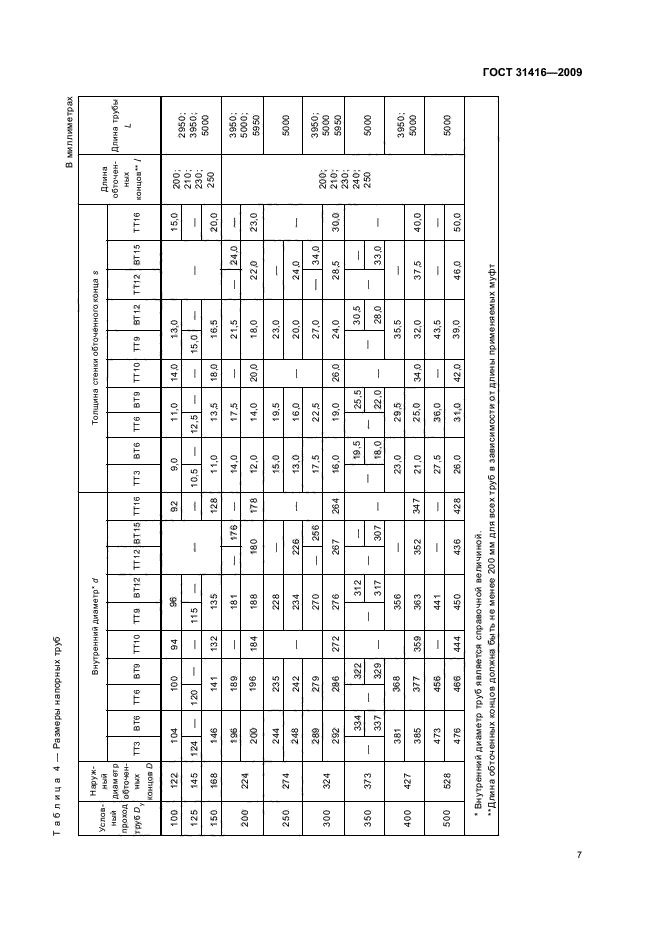

Таблица 4 — Размеры напорных труб

В миллиметрах

Услап-ный продод труб £>у

Наруж

ный

диаметр

оОто^н-

HWX

концов D

Внутренний диаметр’d

Толщина стенки обточенного конца s

Длина обточенных концов» /

Длина тр>«ы L

ТТЗ

ВТ6

ТТ6

8Т9

ТТ10

ТТ9

6Т12

ТТ12

ВТ 15

ТТ16

ТТЗ

ВТ6

ТТ6

ВТ9

то

ТТ9

ВТ 12

ТТ12

8Т15

ТТ16

100

122

104

100

94

96

92

9.0

11.0

14,0

13,0

15,0

200;

210;

230;

250

2950;

3950;

5000

125

145

124

120

115

10,5

12.5

15,0

150

168

146

141

132

135

128

11.0

135

18.0

16.5

20.0

200

224

196

189

181

176

14.0

17.5

21.5

24.0

200;

210;

230;

240;

250

III

200

196

184

188

0

178

12.0

14.0

20,0

18.0

22

Х>

23.0

250

274

244

235

228

15.0

19.5

23.0

5000

248

242

234

226

13.0

16.0

20.0

24.0

300

324

289

279

270

256

17.5

225

27,0

34.0

3950;

5000

5950

292

286

272

276

267

264

16.0

19.0

26,0

24.0

28.5

30,0

350

373

334

322

312

19.5

25.5

30,5

5000

337

329

317

307

18.0

22.0

28,0

33.0

400

427

381

368

356

23.0

295

35,5

3950;

5000

385

377

359

363

352

347

21.0

25.0

34,0

32,0

375

40.0

500

528

473

456

441

27,5

36,0

43.5

5000

476

466

444

450

436

428

26.0

31.0

42,0

39,0

46.0

50.0

* Внутренний диаметр труб является справочной величиной.

••Длина обточенных концов должна быть но менее 200 мм для осох труб в зависимости от длины применяемых муфт

ГОСТ 31416-2009

ГОСТ 31416-2009

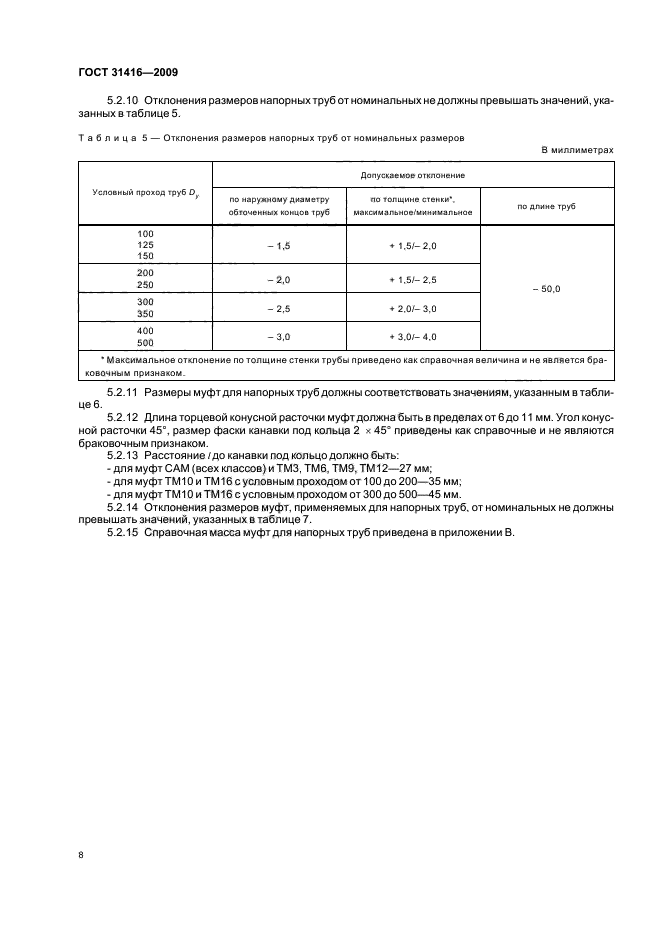

5.2.10 Отклонения размеров напорных труб от номинальных не должны превышать знамений, указанных в таблице 5.

Таблица 5 — Отклонения размеров напорных труб от номинальных размеров

В миллиметрах

Допускаемое отклонение

Условный проход tpy6 Dy

по наружному диаметру обточенных концов труб

по толщине стенки*, максимальное/минимальнос

по длине tpy€

100

125

150

-1.5

♦ 1.5/-2.0

200

250

-2,0

♦ 1.5/-2.5

— 50.0

300

350

— 2.5

♦ 2.0/- 3.0

400

500

-3.0

♦ 3.0/- 4.0

* Максимальное отклонение по толщине стенки трубы приведено как справочная величина и не является браковочным признаком.

5.2.11    Размеры муфт для напорных труб должны соответствовать значениям, указанным в таблице 6.

5.2.12    Длина торцевой конусной расточки муфт должна быть в пределах от 6 до 11 мм. Угол конусной расточки 45°. размер фаски канавки под кольца 2 х 45е приведены как справочные и не являются браковочным признаком.

5.2.13    Расстояние / до канавки под кольцо должно быть:

—    для муфт САМ (всех классов) и ТМЗ, ТМ6. ТМ9. ТМ12—27 мм;

—    для муфт ТМ10 и ТМ16 с условным проходом от 100 до 200—35 мм;

—    для муфт ТМ10 и ТМ16 с условным проходом от 300 до 500—45 мм.

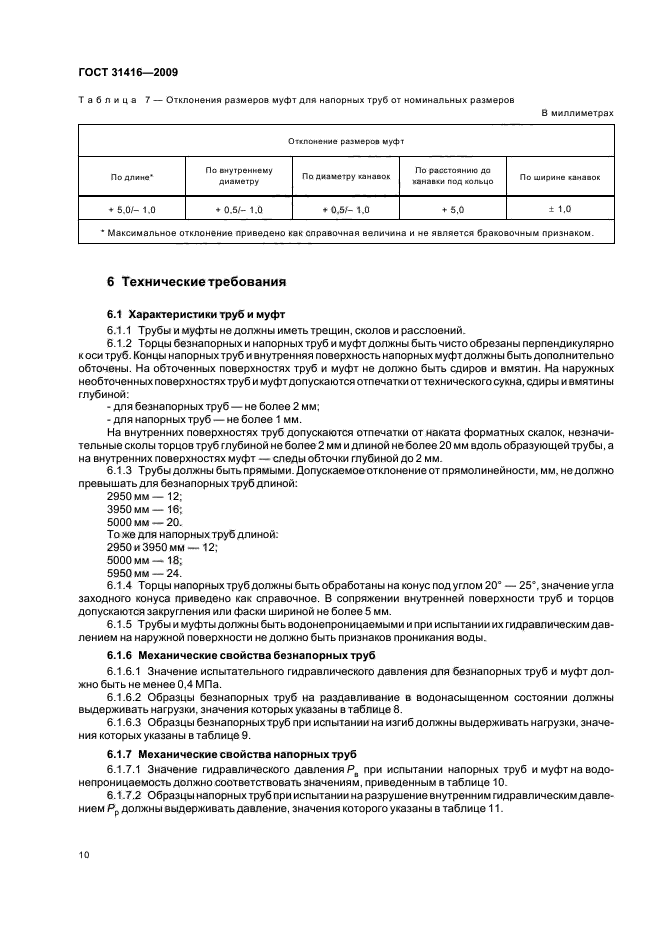

5.2.14    Отклонения размеров муфт, применяемых для напорных труб, от номинальных не должны превышать значений, указанных в таблице 7.

5.2.15    Справочная масса муфт для напорных труб приведена в приложении В.

8

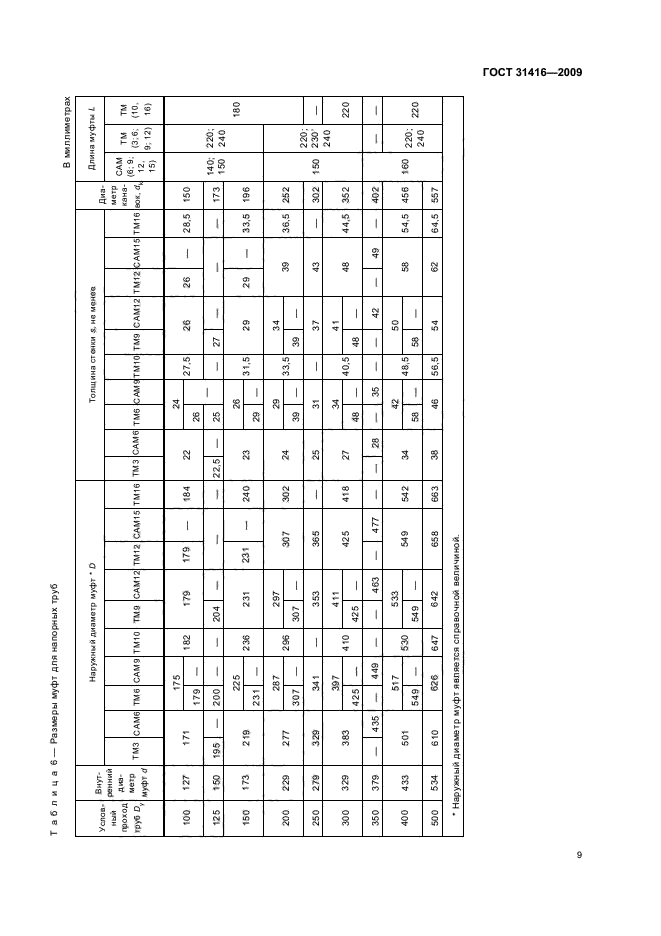

Т аблица 6 — Размеры муфт для напорных труб

В миллиметрах

Услов

ный

проход

Dy

Внутренний Диаметр муфт d

Наружный диаметр муфт * О

Толшина стейки 5. но менее

Диа

метр

кана-

бюк. dt

Длина муфты L

ТМЗ

С А 46

ТМб

САМ 9

ТМ10

TM9

САМ 12

TM12

САМ 15

ТМ16

ТМЗ

САМ 6

ТМ6

СМ19

тмю

ТМ9

С AM 12

ТМ12

С AM 15

ТМ16

САМ

(6; 9. 12. 15>

ТМ

(3;6; 9; 12)

ТМ

<10.

16»

100

127

171

175

182

179

179

184

22

24

27.5

26

26

28.5

150

140;

150

220;

240

180

179

26

125

150

195

_

200

204

22.5

25

27

173

150

173

219

225

236

231

231

240

23

26

31.5

29

29

33.5

196

231

29

200

229

277

287

296

297

307

302

24

29

33.5

34

39

36.5

252

150

220:

230

240

307

307

39

39

250

279

329

341

353

365

25

31

37

43

302

300

329

383

397

410

411

425

418

27

34

40.5

41

48

44.5

352

220

425

425

48

48

350

379

435

——

449

463

477

—.

28

35

42

49

402

160

Понравилась статья? Поделиться с друзьями:
Стройсоветы
