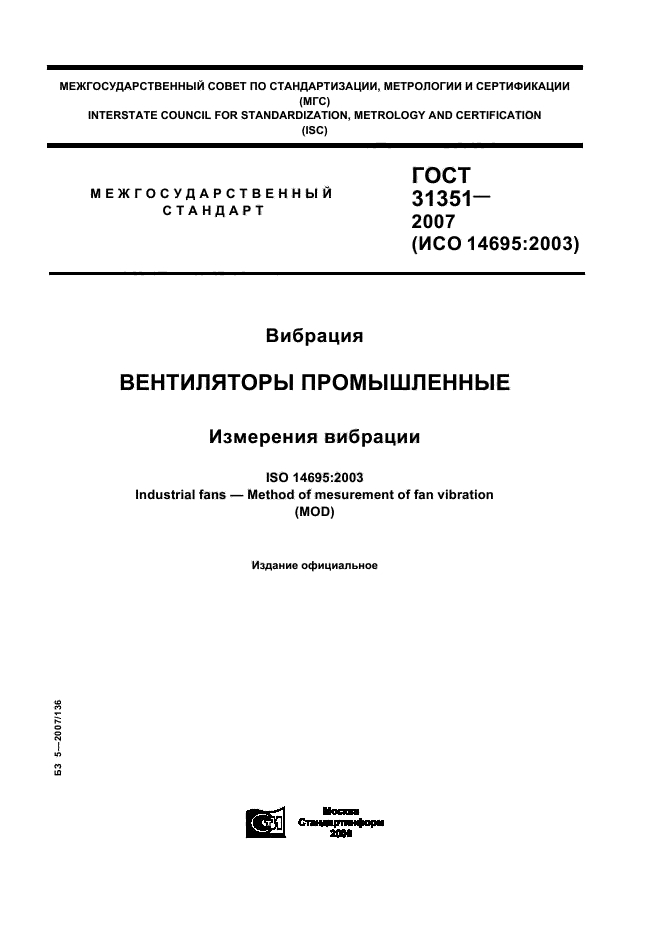

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
(МГС)
INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION
(ISC)
ГОСТ
межгосударственный 31351—
СТАНДАРТ 2007
(ИСО 14695:2003)
Вибрация
ВЕНТИЛЯТОРЫ ПРОМЫШЛЕННЫЕ
Измерения вибрации
ISO 14695:2003 Industrial fans — Method of mesurement of fan vibration (MOD)
Издание официальное
8
£
О
s
I
Ю
fO
Ш
BBiil
ГОСТ 31351-2007

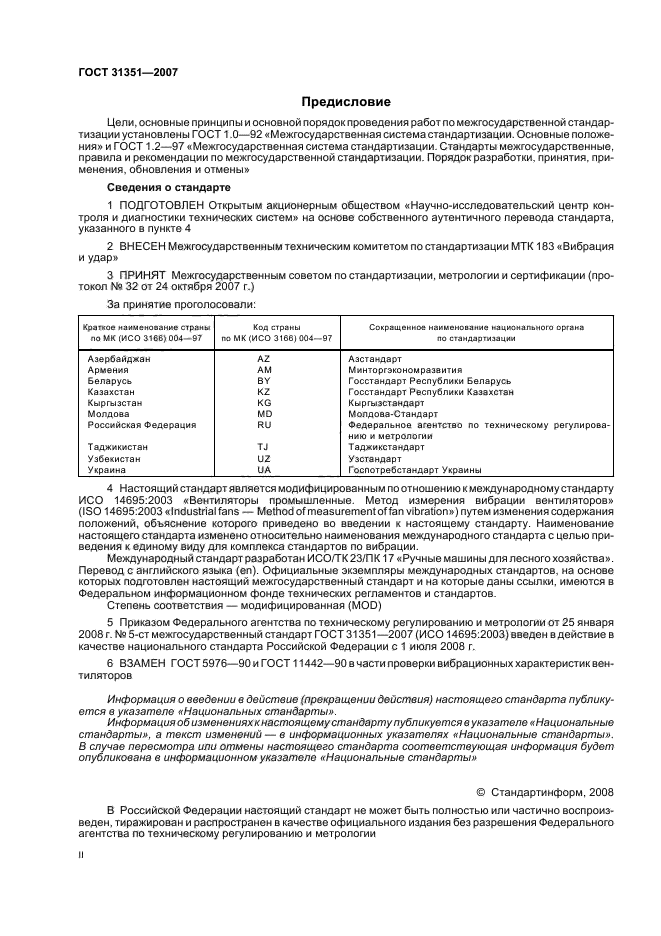

Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены»
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом «Научно-исследовательский центр контроля и диагностики технических систем» на основе собственного аутентичного перевода стандарта, указанного в пункте 4
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 183 «Вибрация и удар»
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол No 32 от 24 октября 2007 г.)
|
За принятие проголосовали: |
||||||||||||||||||||||||||||||||||||
|
4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 14695:2003 «Вентиляторы промышленные. Метод измерения вибрации вентиляторов» (IS014695:2003 «Industrial fans — Method of measurement of fan vibration») путем изменения содержания положений, объяснение которого приведено во введении к настоящему стандарту. Наименование настоящего стандарта изменено относительно наименования международного стандарта с целью приведения к единому виду для комплекса стандартов по вибрации.
Международный стандарт разработан ИСО/ТК23/ПК17 «Ручные машины для лесного хозяйства». Перевод с английского языка (еп). Официальные экземпляры международных стандартов, на основе которых подготовлен настоящий межгосударственный стандарт и на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.
Степень соответствия — модифицированная (MOD)
5 Приказом Федерального агентства по техническому регулированию и метрологии от 25 января 2008 г. № 5-ст межгосударственный стандарт ГОСТ 31351-2007 (ИС014695:2003) введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2008 г.
6 ВЗАМЕН ГОСТ5976—ЭОиГОСТ 11442-90 в части проверки вибрационных характеристик вентиляторов
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальных стандарты».
Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты». а текст изменений — в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»
© Стандартинформ, 2008
В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен. тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии
ГОСТ 31351-2007

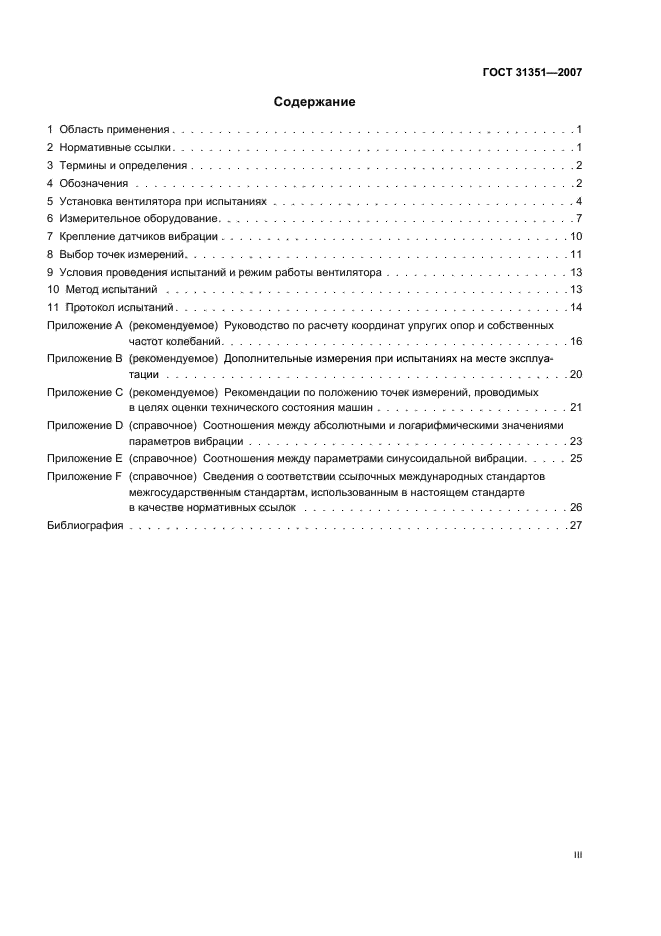

Содержание
1 Область применения……………………………………..1
2 Нормативные ссылки……………………………………..1
3 Термины и определения……………………………………2
4 Обозначения…………………………………………2
5 Установка вентилятора при испытаниях……………………………4
6 Измерительное оборудование…………………………………7

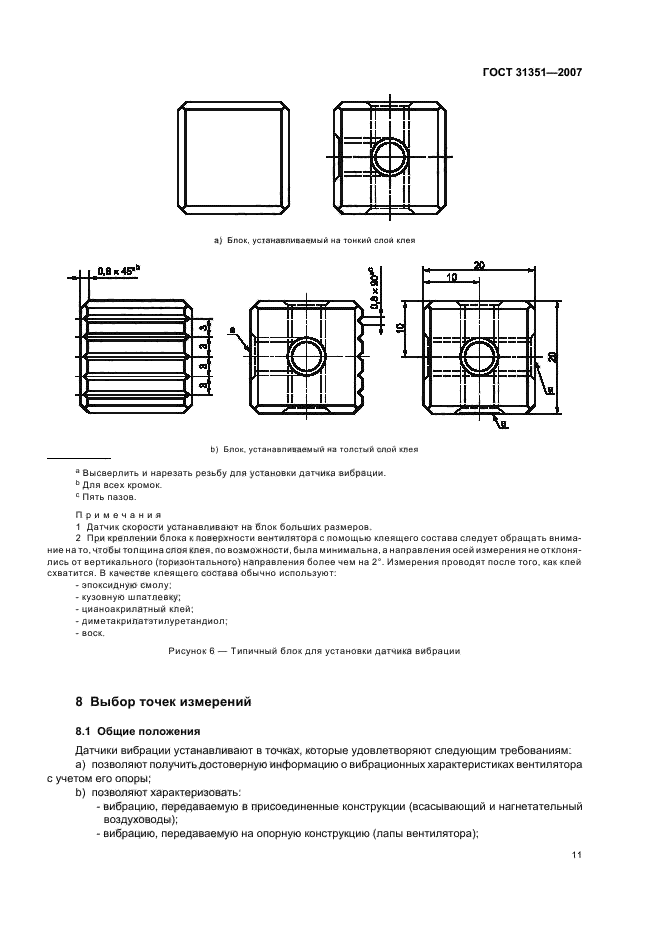

7 Крепление датчиков вибрации………………………………..10

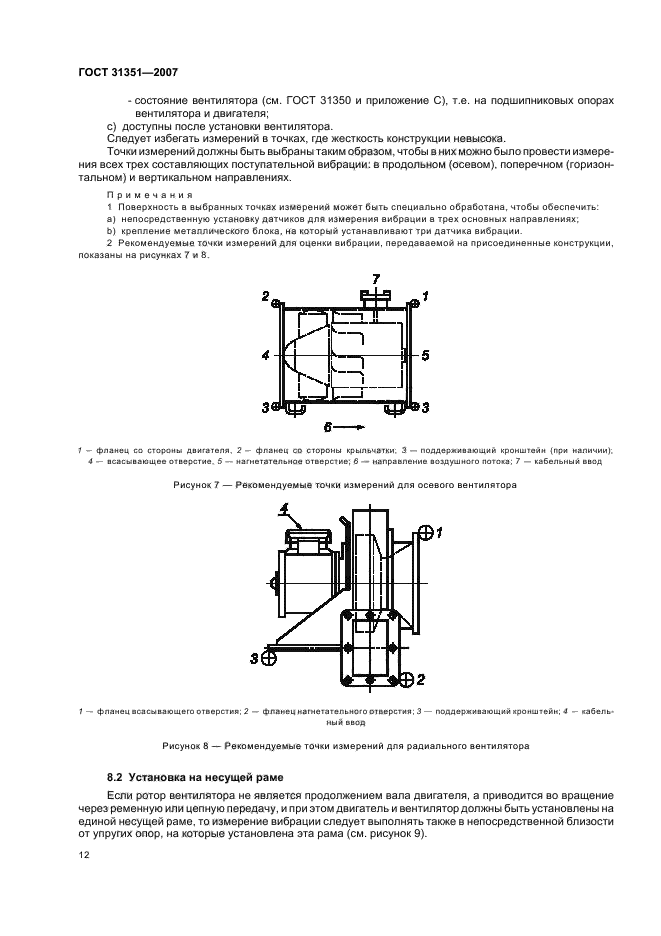

8 Выбор точек измерений……………………………………11

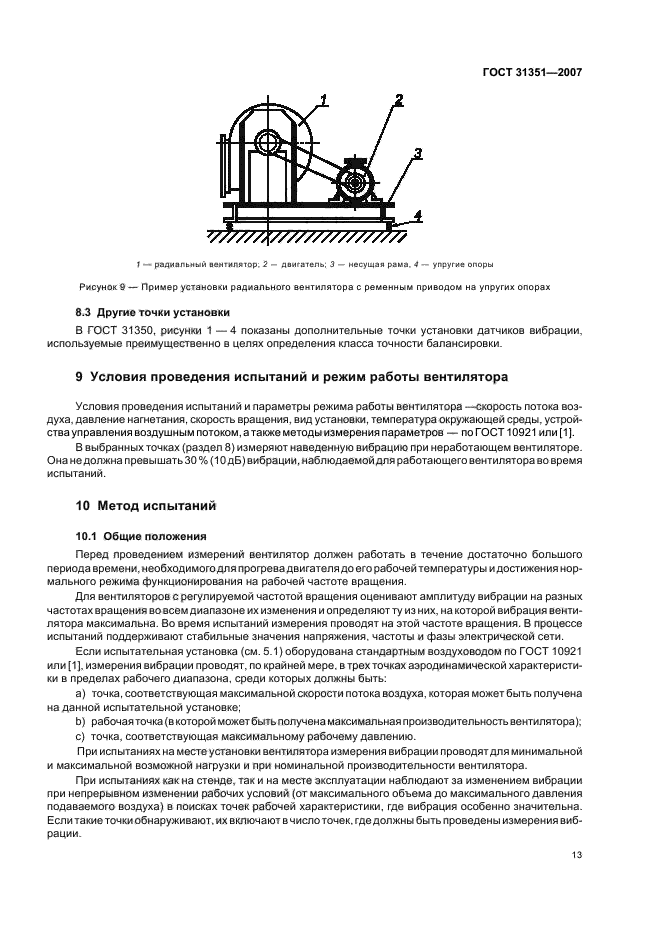

9 Условия проведения испытаний и режим работы вентилятора………………..13
10 Метод испытаний……………………………………..13

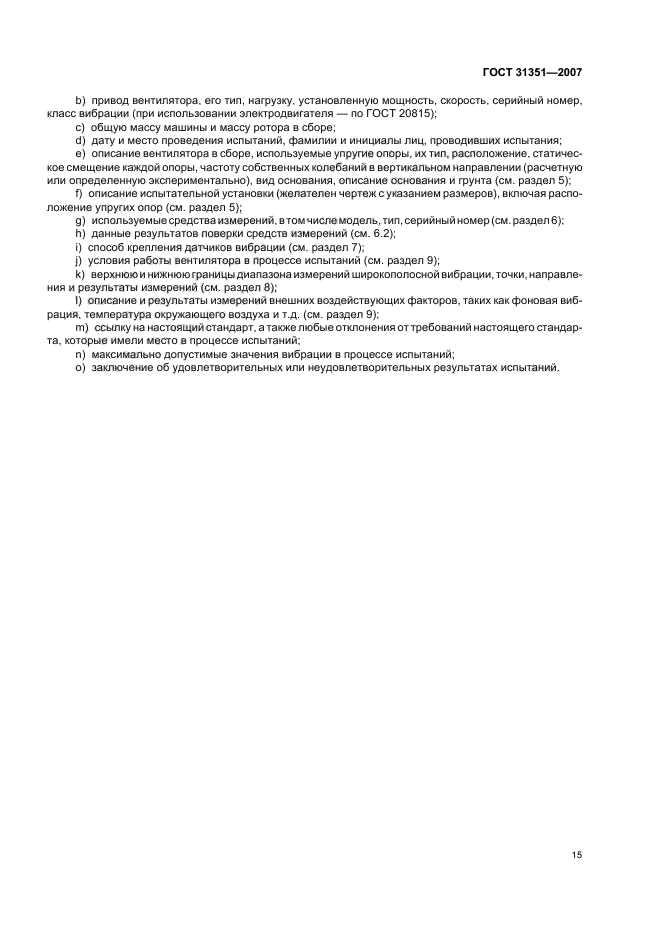

11 Протокол испытаний…………………………………….14

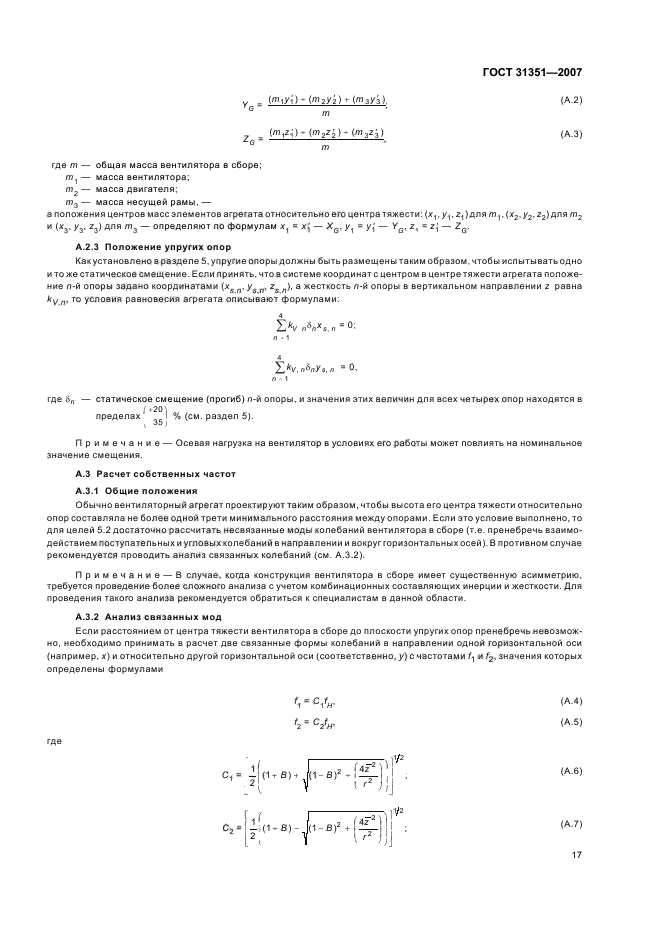

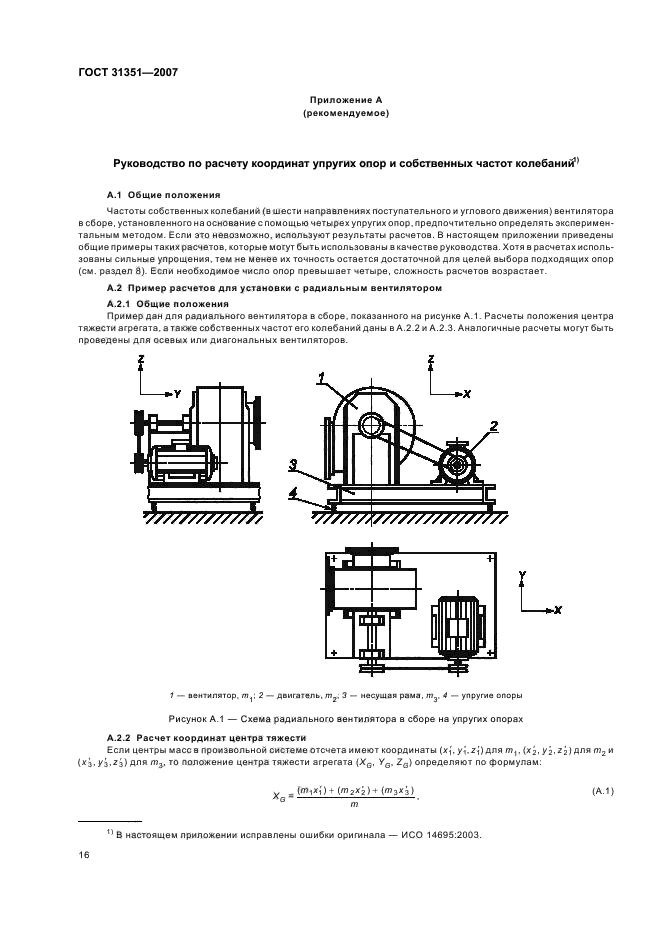

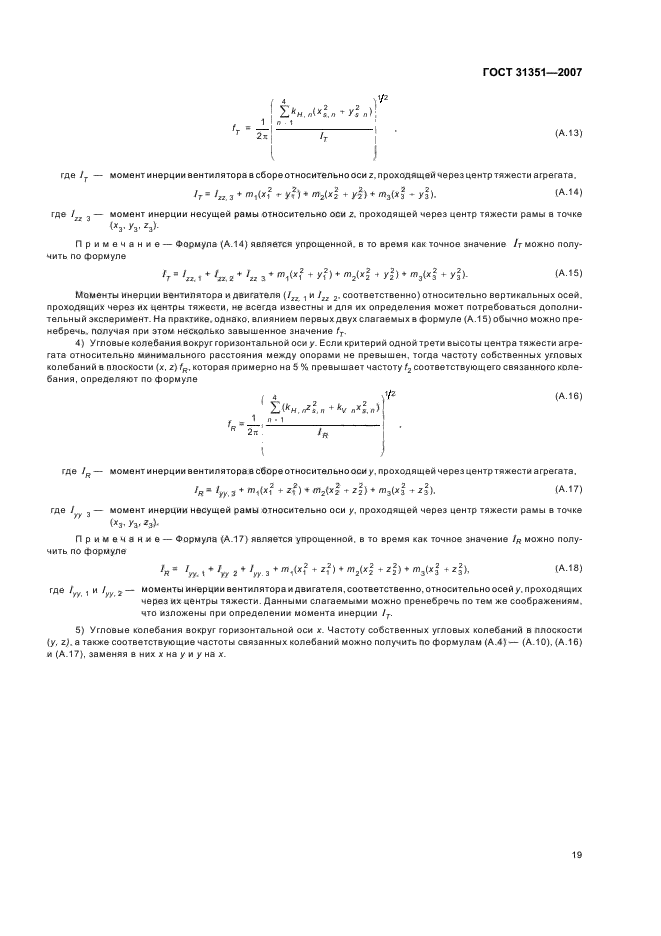

Приложение А (рекомендуемое) Руководство по расчету координат упругих опор и собственных
частот колебаний………………………………..16

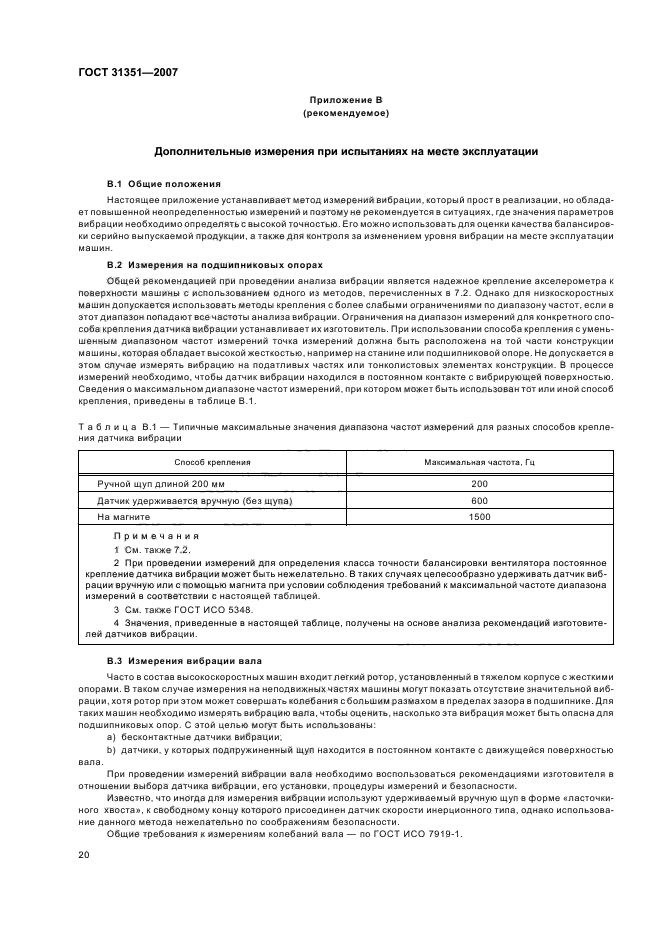

Приложение В (рекомендуемое) Дополнительные измерения при испытаниях на месте эксплуатации ……………………………………..20

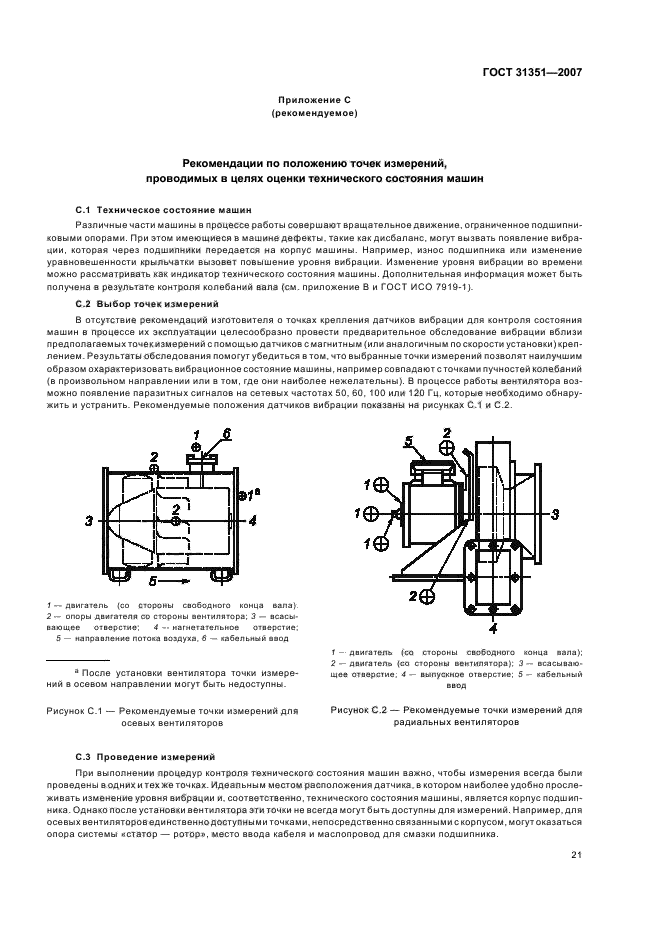

Приложение С (рекомендуемое) Рекомендации по положению точек измерений, проводимых
в целях оценки технического состояния машин…………………21

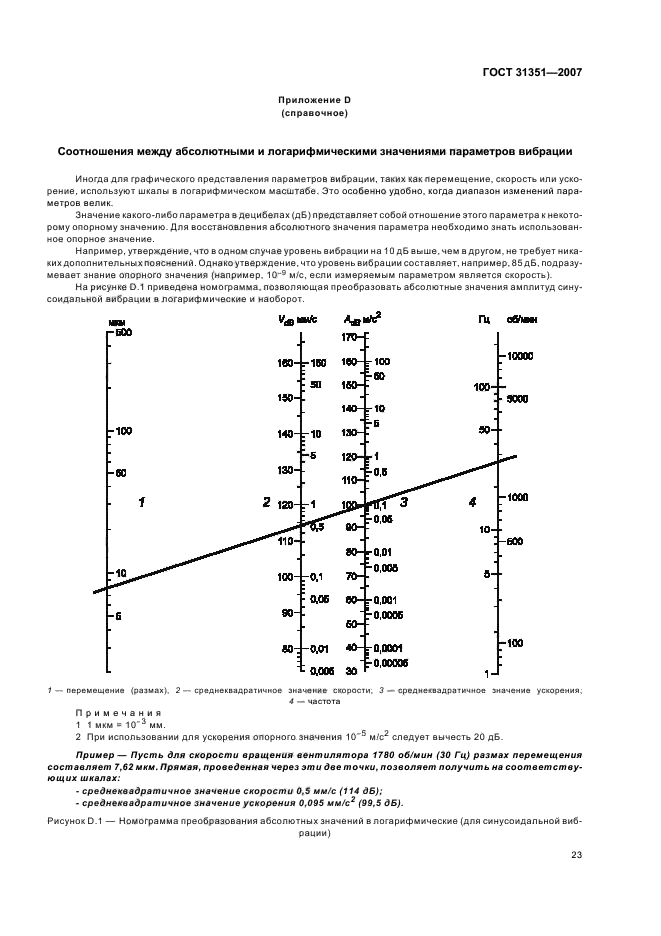

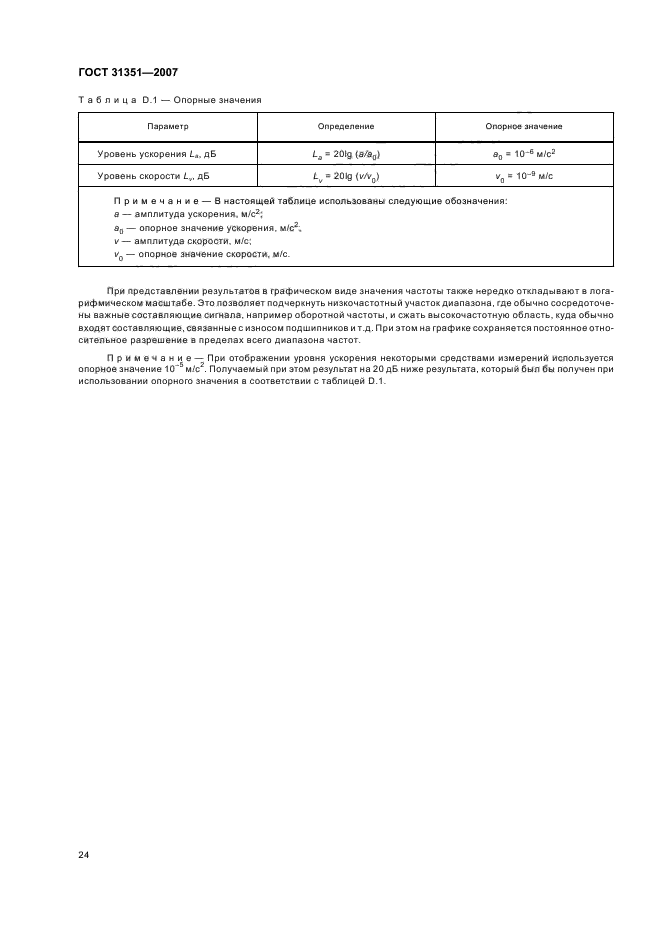

Приложение D (справочное) Соотношения между абсолютными и логарифмическими значениями
параметров вибрации……………………………..23

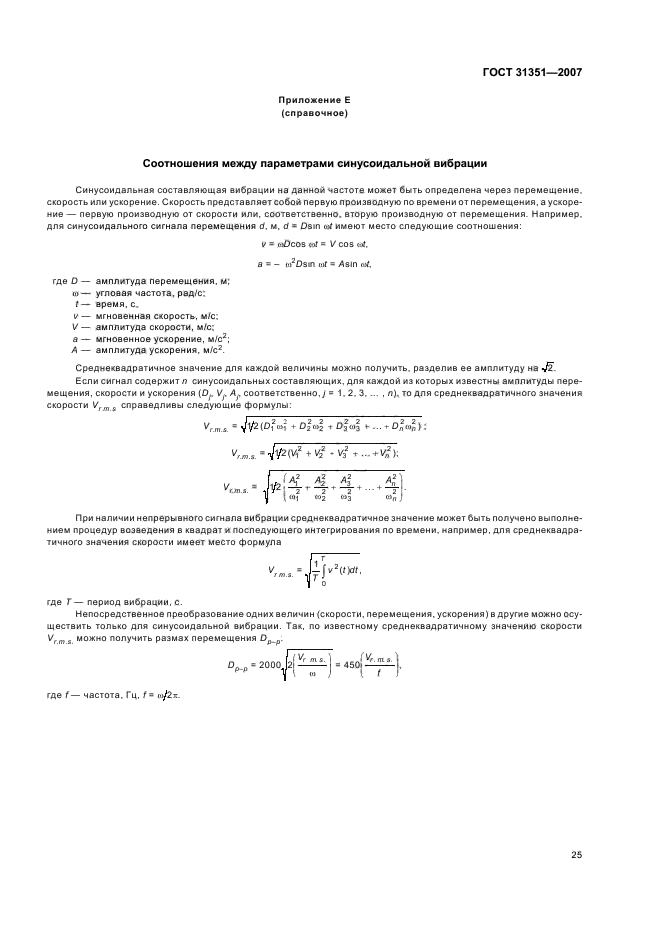

Приложение Е (справочное) Соотношения между параметрами синусоидальной вибрации…..25

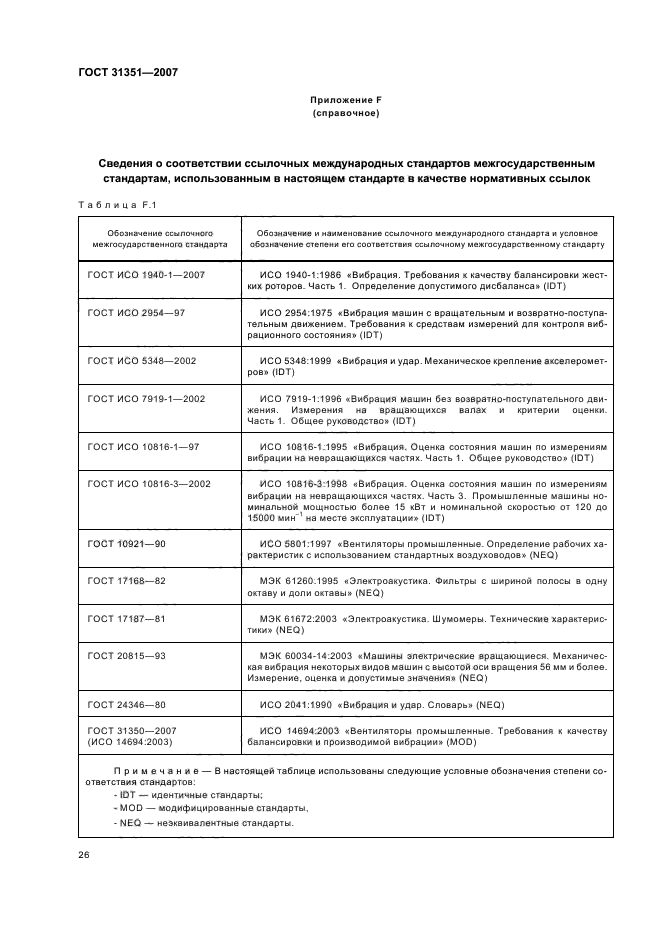

Приложение F (справочное) Сведения о соответствии ссылочных международных стандартов межгосударственным стандартам, ислопьзованным в настоящем стандарте
в качестве нормативных ссыпок………………………..26
Бибпиография…………………………………………27
ill
ГОСТ 31351-2007

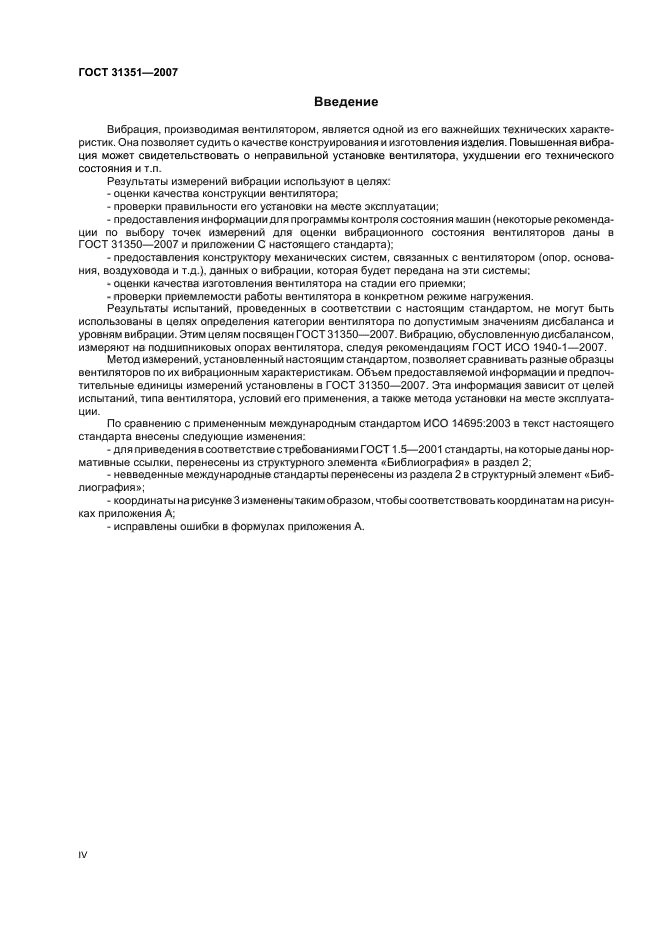

Введение
Вибрация, производимая вентилятором, является одной из его важнейших технических характеристик. Она позволяет судить о качестве конструирования и изготовления изделия. Повышенная вибрация может свидетельствовать о неправильной установке вентилятора, ухудшении его технического состояния и т.п.
Результаты измерений вибрации используют в целях:
— оценки качества конструкции вентилятора:
— проверки правильности его установки на месте эксплуатации;
— предоставления информации для программы контроля состояния машин (некоторые рекомендации по выбору точек измерений для оценки вибрационного состояния вентиляторов даны в ГОСТ 31350-2007 и приложении С настоящего стандарта);
— предоставления конструктору механических систем, связанных с вентилятором (опор, основания. воздуховода и т.д.). данных о вибрации, которая будет передана на эти системы:
— оценки качества изготовления вентилятора на стадии его приемки;
— проверки приемлемости работы вентилятора в конкретном режиме нагружения.
Результаты испытаний, проведенных в соответствии с настоящим стандартом, не могут быть
использованы в целях определения категории вентилятора по допустимым значениям дисбаланса и уровням вибрации. Этим целям посвящен ГОСТ 31350-2007. Вибрацию, обусловленную дисбалансом, измеряют на подшипниковых опорах вентилятора, следуя рекомендациям ГОСТ ИСО 1940-1-2007.
Метод измерений, установленный настоящим стандартом, позволяет сравнивать разные образцы вентиляторов по их вибрационным характеристикам. Объем предоставляемой информации и предпоч-титепьные единицы измерений установлены в ГОСТ 31350-2007. Эта информация зависит от целей испытаний, типа вентилятора, условий его применения, а также метода установки на месте эксплуатации.
По сравнению с примененным международным стандартом ИСО 14695:2003 в текст настоящего стандарта внесены спедующие изменения:
— для приведения в соответствие с требованиями ГОСТ 1.5-2001 стандарты, на которые даны нормативные ссылки, перенесены из структурного эпемента «Библиография» в раздел 2;
— невведенные международные стандарты перенесены из раздела 2 в структурный элемент «Библиография»;
— координаты на рисунке 3 изменены таким образом, чтобы соответствовать координатам на рисунках приложения А;
— исправлены ошибки в формулах приложения А.
IV

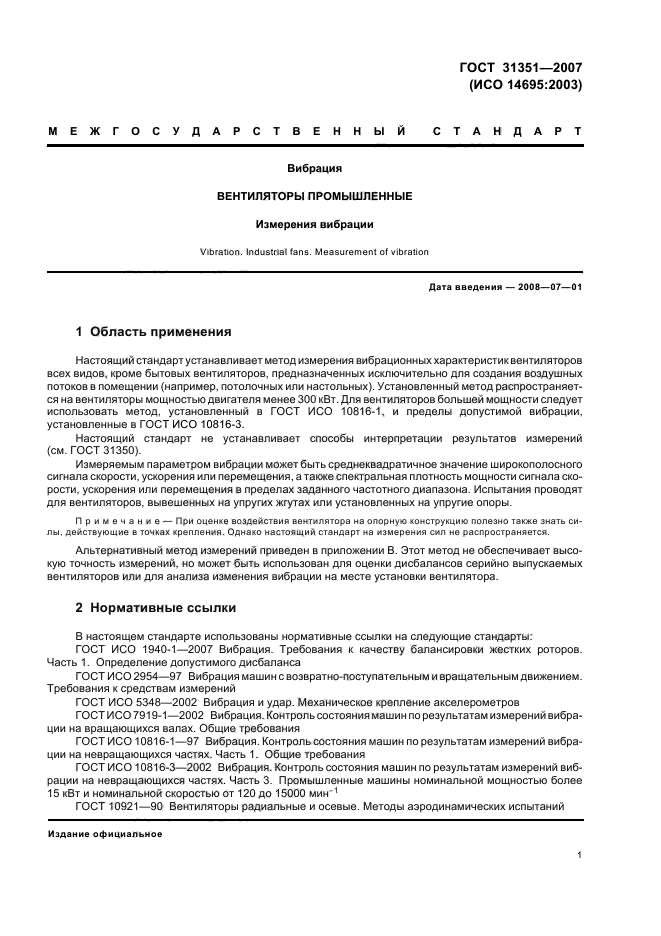

ГОСТ 31351-2007 (ИСО 14695:2003)
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Вибрация ВЕНТИЛЯТОРЫ ПРОМЫШЛЕННЫЕ Измерения вибрации
Vibration. Industrial fans. Measurement of vibration
Дата введения — 2008—07—01
1 Область применения
Настоящий стандарт устанавливает метод измерения вибрационных характеристик вентиляторов всех видов, кроме бытовых вентиляторов, предназначенных исключительно для создания воздушных потоков в помещении (например, потолочных или настольных). Установленный метод распространяется на вентипяторы мощностью двигателя менее 300 кВт. Для вентиляторов большей мощности следует использовать метод, установленный в ГОСТ ИСО 10816-1, и предепы допустимой вибрации, установленные в ГОСТ ИСО 10816-3.
Настоящий стандарт не устанавливает способы интерпретации резупьтатов измерений (см. ГОСТ 31350).
Измеряемым параметром вибрации может быть среднеквадратичное значение широкополосного сигнала скорости, ускорения или перемещения, а также спектральная плотность мощности сигнала скорости. ускорения или перемещения в пределах заданного частотного диапазона. Испытания проводят для вентиляторов, вывешенных на упругих жгутах или установленных на упругие опоры.
Примечание — При оценке воздействия вентилятора на опорную конструкцию полезно также знать силы. действующие в точках крепления. Однако настоящий стандарт на измерения сил не распространяется.
Альтернативный метод измерений приведен в приложении В. Этот метод не обеспечивает высокую точность измерений, но может быть ислопьзован для оценки дисбалансов серийно выпускаемых вентиляторов или для анализа изменения вибрации на месте установки вентилятора.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ ИСО 1940-1-2007 Вибрация. Требования к качеству балансировки жестких роторов. Часть 1. Опредепение допустимого дисбаланса
ГОСТ ИСО 2954-97 Вибрация машин с возвратно-поступатепьным и вращательным движением. Требования к средствам измерений
ГОСТ ИСО 5348-2002 Вибрация и удар. Механическое крепление акселерометров ГОСТ ИСО 7919-1-2002 Вибрация. Контроль состояния машин по результатам измерений вибрации на вращающихся валах. Общие требования
ГОСТ ИС010816-1—97 Вибрация. Контроль состояния машин по резупьтатам измерений вибрации на невращающихся частях. Часть 1. Общие требования
ГОСТ ИС010816-3—2002 Вибрация. Контропь состояния машин по результатам измерений вибрации на невращающихся частях. Часть 3. Промышленные машины номинальной мощностью более 15 кВт и номинальной скоростью от 120 до 15000 мин 1
ГОСТ 10921-90 Вентиляторы радиальные и осевые. Методы аэродинамических испытаний
Издание официальное
1
ГОСТ 31351-2007

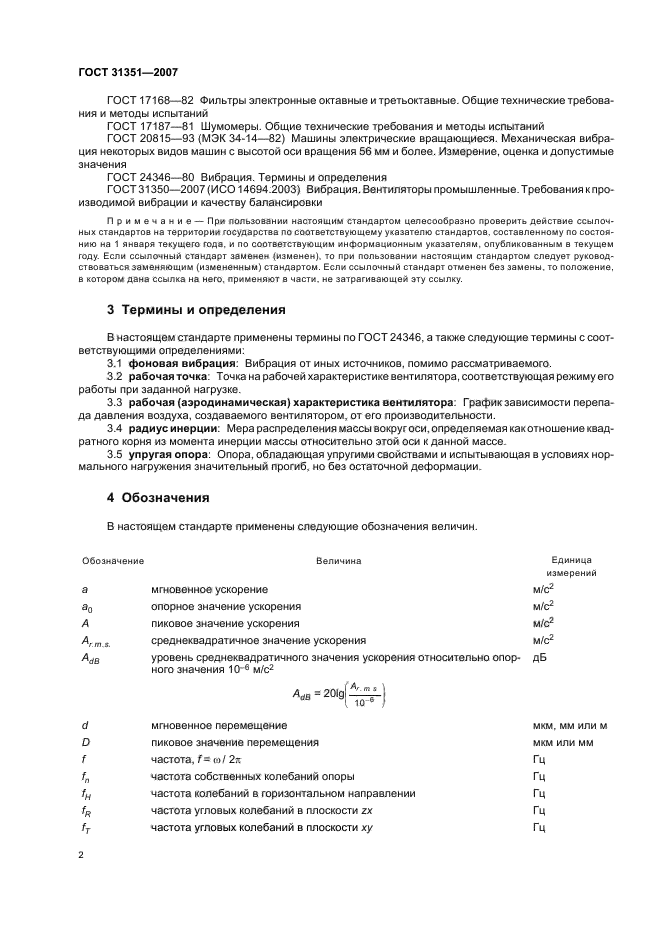

ГОСТ 17168-82 Фильтры электронные октавные и третьоктавные. Общие технические требования и методы испытаний
ГОСТ 17187-81 Шумомеры. Общие технические требования и методы испытаний
ГОСТ 20815-93 {МЭК 34-14—82) Машины электрические вращающиеся. Механическая вибрация некоторых видов машин с высотой оси вращения 56 мм и более. Измерение, оценка и допустимые значения
ГОСТ 24346-80 Вибрация. Термины и определения
ГОСТ 31350-2007 (ИС014694.2003) Вибрация. Вентиляторы промышленные. Требования к производимой вибрации и качеству балансировки
Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на территории государства по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяют в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ 24346. а также следующие термины с соответствующими определениями:
3.1 фоновая вибрация: Вибрация от иных источников, помимо рассматриваемого.
3.2 рабочая точка: Точка на рабочей характеристике вентилятора, соответствующая режиму его работы при заданной нагрузке.
3.3 рабочая (аэродинамическая) характеристика вентилятора: Г рафик зависимости перепада давления воздуха, создаваемого вентилятором, от его производитепьности.
3.4 радиус инерции: Мера распредепения массы вокруг оси. определяемая как отношение квадратного корня из момента инерции массы относительно этой оси к данной массе.
3.5 упругая опора: Опора, обладающая упругими свойствами и испытывающая в условиях нормального нагружения значительный прогиб, но без остаточной деформации.
4 Обозначения
В настоящем стандарте применены следующие обозначения величин.
Обозначение Величина Единица
измерений
мгновенное ускорение опорное значение ускорения пиковое значение ускорения среднеквадратичное значение ускорения
м/с2
м/с2
м/с2
м/с2
а
уровень среднеквадратичного значения ускорения относительно опор- дБ ного значения 10~6 м/с2
d
D
f
мкм. мм или м мкм или мм
Гц
Гц
Гц
Гц
Гц
мгновенное перемещение пиковое значение перемещения частота, f- со / 2к
частота собственных колебаний опоры частота колебаний в горизонтальном направлении частота угловых колебаний в плоскости гх частота угловых колебаний в плоскости ху
2
ГОСТ 31351-2007
|

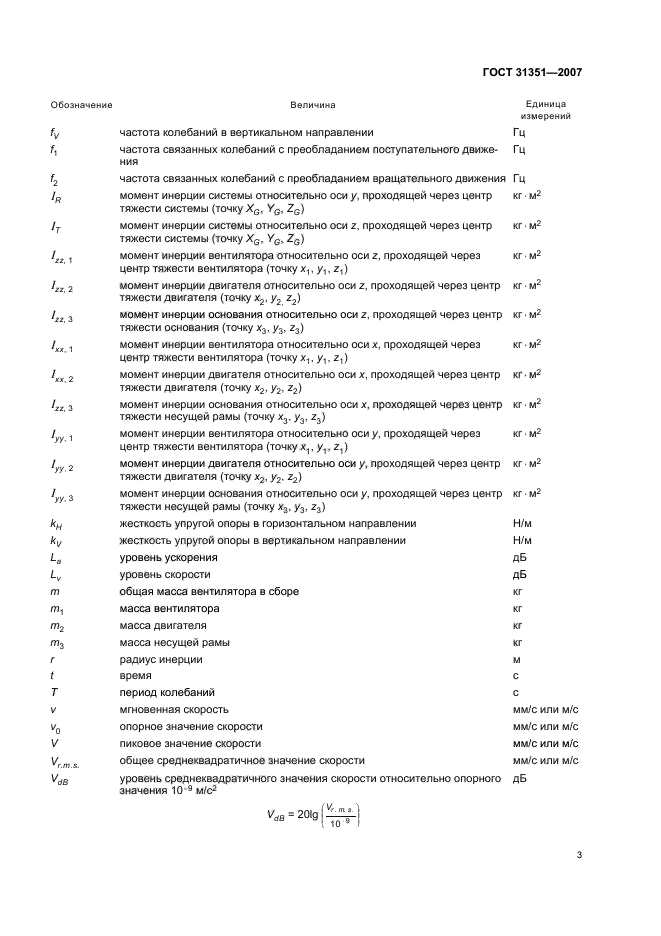

Обозначение Величина Единица измерений |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3
ГОСТ 31351-2007
Единица
измерений
м
м
Обозначение
X. У, Z
z
оси в декартовой системе координат координата центра жесткости упругих опор
Величина
Xq, Yg, ZG координаты центра тяжести вентилятора в сборе относительно произвол ь- м ной системы координат
прогиб п-й упругой опоры м
to угловая частота, со = 2nf рг
м
рад/с

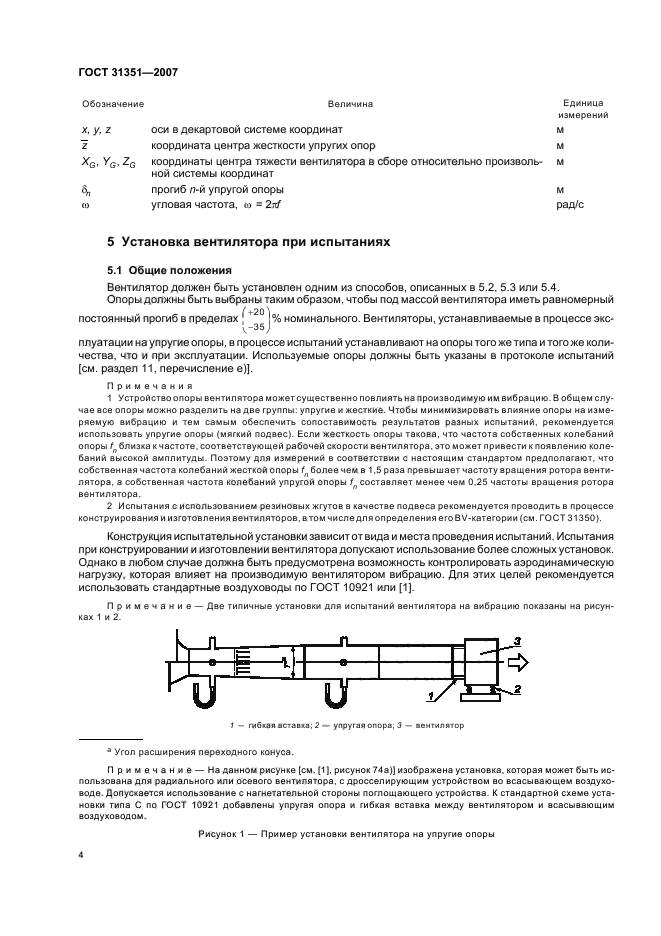

5 Установка вентилятора при испытаниях 5.1 Общие положения
Вентилятор должен быть установлен одним из способов, описанных в 5.2. 5.3 или 5.4. Опоры должны быть выбраны таким образом, чтобы под массой вентилятора иметь равномерный
плуатации на упругие опоры, в процессе испытаний устанавпивают на опоры того же типа и того же количества, что и при эксплуатации. Используемые опоры должны быть указаны в протоколе испытаний [см. раздел 11, перечисление е)].
Примечания
\ Устройство опоры вентилятора может существенно повлиять на производимую им вибрацию. 8 общем случае все опоры можно разделить на две группы: упругие и жесткие. Чтобы минимизировать влияние опоры на измеряемую вибрацию и тем самым обеспечить сопоставимость результатов разных испытаний, рекомендуется использовать упругие опоры (мягкий подвес). Если жесткость опоры такова, что частота собственных колебаний опоры fn близка к частоте, соответствующей рабочей скорости вентилятора, это может привести к появлению колебаний высокой амплитуды. Поэтому для измерений в соответствии с настоящим стандартом предполагают, что собственная частота колебаний жесткой опоры (п более чем в 1.5 раза превышает частоту вращения ротора вентилятора, а собственная частота колебаний упругой опоры ^составляет менее чем 0.25 частоты вращения ротора вентилятора.
2 Испытания с использованием резиновых жгутов в качестве подвеса рекомендуется проводить в процессе конструирования и изготовления вентиляторов, в том числе для определения егоВУ-категории (см. ГОСТ 31350).
Конструкция испытательной установки зависит от вида и места проведения испытаний. Испытания при конструировании и изготовлении вентилятора допускают использование более сложных установок. Однако в любом случае должна быть предусмотрена возможность контролировать аэродинамическую нагрузку, которая влияет на производимую вентилятором вибрацию. Для этих целей рекомендуется испопьзовать стандартные воздуховоды по ГОСТ 10921 или [1].
Примечание — Две типичные установки дпя испытаний вентилятора на вибрацию показаны на рисунках 1 и 2.
|
|
1 — гибкая вставка: 2 — упру’ая опора: 3 — вентилятор |
а Угол расширения переходного конуса.
Примечание — На данном рисунке (см. J1). рисунок 74а)) изображена установка, которая может быть использована для радиального или осевого вентилятора, с дросселирующим устройством во всасывающем воздуховоде. Допускается использование с нагнетательной стороны поглощающего устройства. К стандартной схеме установки типа С по ГОСТ 10921 добавлены упругая опора и гибкая вставка между вентилятором и всасывающим воздуховодом.
Рисунок 1 — Пример установки вентилятора на упругие опоры
4
|
|
1 — гибкая вставка для испытании: 2 — упруго закрепленный бордюр; 3 — упругая опора; 4 — вспомогательный вентилятор |
Примечание — На данном рисунке (см. (1 ]. рисунок В.2) изображена установка для испытаний крышно-го вытяжного вентилятора. Вентилятор установлен на бордюре, имеющем упругую опору. Масса бордюра и собственная частота установленного вентилятора должны удовлетворять требованиям 5.2. Рисунок соответствует рисунку В.2 (1J с добавлением упругой опоры и гибкой вставки между вентилятором и дефлектором.
ГОСТ 31351-2007

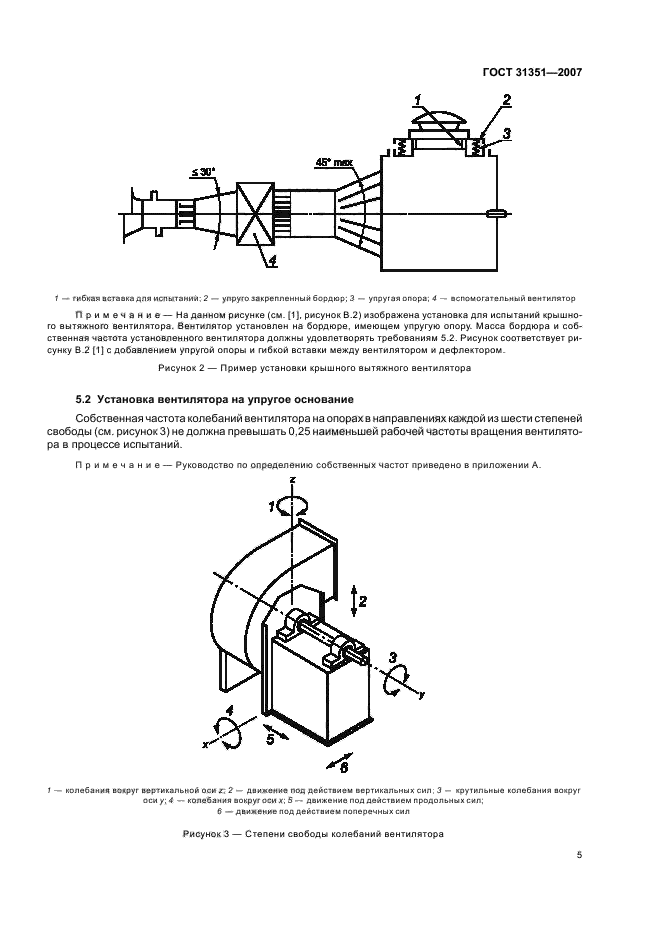

Рисунок 2 — Пример установки крышного вытяжного вентилятора
5.2 Установка вентилятора на упругое основание
Собственная частота колебаний вентилятора на опорах в направяениях каждой из шести степеней свободы (см. рисунок 3) не должна превышать 0,25 наименьшей рабочей частоты вращения вентилятора в процессе испытаний.
Примечание — Руководство по определению собственных частот приведено в приложении А.
J — колебания вокруг вертикальной оси z\ 2 — движение под действием вертикальных сил; 3 — крутильные колебания вокруг оси у; 4 —- колебания вокруг оси х; 5 — движение под действием продольных сип; б — движение под действием поперечных сил
Рисунок 3 — Степени свободы колебаний вентилятора
5
ГОСТ 31351-2007
Масса всех элементов, присоединяемых к испытуемому вентилятору, не должна превышать 10 % его номинальной массы, чтобы не вносить существенных изменений в производимую вибрацию.
Примечание — Если вентилятор в соответствии со своей конструкцией не предназначен для установки на упругие опоры, то чтобы установить его на такие опоры, могут быть использованы специальные переходные приспособления.
Ни один из основных резонансов изгибных колебаний опоры не должен совпадать ни с частотой вращения ротора вентилятора при испытаниях, ни с собственными частотами колебаний опорной системы (когда опору рассматривают как жесткое тело), за исключением случаев, когда проводят исследования совместного поведения вентилятора и опоры.
Примечание — При установке вентилятора на упругие опоры реактивный вращающий момент вентилятора может быть значительным (см. рекомендации А.3.2 приложения А в отношении инерционности основания).

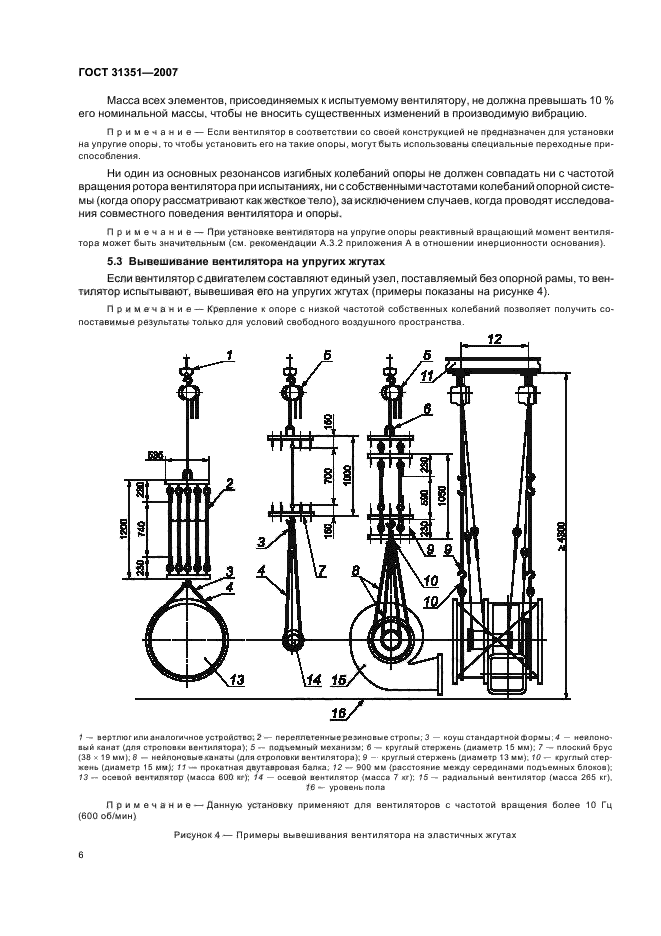

5.3 Вывешивание вентилятора на упругих жгутах
Если вентилятор с двигателем составляют единый узел, поставляемый без опорной рамы, то вентилятор испытывают, вывешивая его на упругих жгутах (примеры показаны на рисунке 4).
Примечание — Крепление к опоре с низкой частотой собственных колебаний позволяет попучить сопоставимые результаты только для условий свободного воздушного пространства.
|
|
1 — вертлюг или аналогичное устройство;?— переплетенные резиновые стропы; 3 — коуш стандартной формы 4 — неилоно-вый канат (для строповки вентилятора); 5 — подъемный механизм; 6 — круглый стержень (диаметр 15 мм); 7 — плоский брус (38 ж 19 мм); 8 — нейлоновые канаты (для строповки вентилятора); 9 — крутлый стержень (диаметр 13 мм); 10 — круглый стержень (диаметр 15 мм); IJ — прокатная двутавровая балка; 12 — 900 мм (расстояние между серединами подъемных блоков); 13 — осевой вентилятор (масса 600 кг); 14 — осевой вентилятор (масса 7 кг); 15 — радиальный вентилятор (масса 265 кг). 16— уровень пола |
Примечание — Данную установку применяют для вентиляторов с частотой вращения более 10 Гц (600 об/мин)
Рисунок 4 — Примеры вывешивания вентилятора на эластичных жгутах
6
ГОСТ 31351-2007

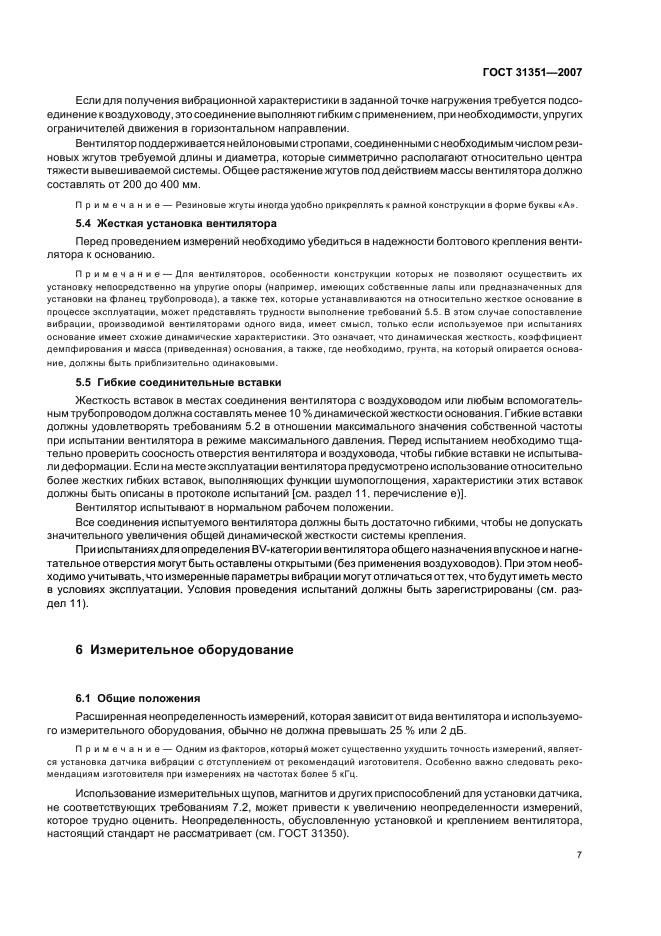

Если для получения вибрационной характеристики в заданной точке нагружения требуется подсоединение к воздуховоду, это соединение выполняют гибким с применением, при необходимости, упругих ограничителей движения в горизонтальном направлении.
Вентилятор поддерживается нейлоновыми стропами, соединенными с необходимым числом резиновых жгутов требуемой длины и диаметра, которые симметрично располагают относительно центра тяжести вывешиваемой системы. Общее растяжение жгутов под действием массы вентипятора допжно составпять от 200 до 400 мм.
Примечание — Резиновые жгуты иногда удобно прикреплять к рамной конструкции в форме буквы «Ан.
5.4 Жесткая установка вентилятора
Перед проведением измерений необходимо убедиться в надежности болтового крепления вентилятора к основанию.
Примечание — Для вентиляторов, особенности конструкции которых не позволяют осуществить их установку непосредственно на упругие опоры (например, имеющих собственные лапы или предназначенных дпя установки на фланец трубопровода), а также тех. которые устанавливаются на относительно жесткое основание в процессе эксплуатации, может представлять трудности выполнение требований 5.5 В этом случае сопоставление вибрации, производимой вентиляторами одного вида, имеет смысл, только если испопьзуемое при испытаниях основание имеет схожие динамические характеристики. Это означает, что динамическая жесткость, коэффициент демпфирования и масса (приведенная) основания, а также, где необходимо, фунта, на который опирается основание. должны быть приблизительно одинаковыми.
5.5 Гибкие соединительные вставки
Жесткость вставок в местах соединения вентилятора с воздуховодом или любым вспомогательным трубопроводом допжна составлять менее 10 % динамической жесткости основания. Г ибкие вставки должны удовлетворять требованиям 5.2 в отношении максимального значения собственной частоты при испытании вентилятора в режиме максимального давления. Перед испытанием необходимо тщательно проверить соосность отверстия вентилятора и воздуховода, чтобы гибкие вставки не испытывали деформации. Если на месте эксплуатации вентилятора предусмотрено использование относительно более жестких гибких вставок, выполняющих функции шумопоглощения. характеристики этих вставок должны быть описаны в протокопе испытаний [см. раздел 11. перечисление е)].
Вентилятор испытывают в нормальном рабочем попожении.
Все соединения испытуемого вентилятора должны быть достаточно гибкими, чтобы не допускать значительного увеличения общей динамической жесткости системы креппения.
При испытаниях для определения BV-категории вентилятора общего назначения впускное и нагнетательное отверстия могут быть оставлены открытыми (без применения воздуховодов). При этом необходимо учитывать, что измеренные параметры вибрации могут отличаться от тех. что будут иметь место в условиях эксплуатации. Условия проведения испытаний допжны быть зарегистрированы (см. раздел 11).
6 Измерительное оборудование
6.1 Общие положения
Расширенная неопределенность измерений, которая зависит от вида вентилятора и используемого измерительного оборудования, обычно не должна превышать 25 % или 2 дБ.
Примечание — Одним из факторов, который может существенно ухудшить точность измерений, является установка датчика вибрации с отступлением от рекомендаций изготовителя. Особенно важно следовать рекомендациям изготовителя при измерениях на частотах более 5 кГц.
Использование измерительных щупов, магнитов и других приспособлений для установки датчика, не соответствующих требованиям 7.2, может привести к увеличению неопределенности измерений, которое трудно оценить. Неопределенность, обусловленную установкой и креплением вентилятора, настоящий стандарт не рассматривает (см. ГОСТ 31350).
7
ГОСТ 31351-2007

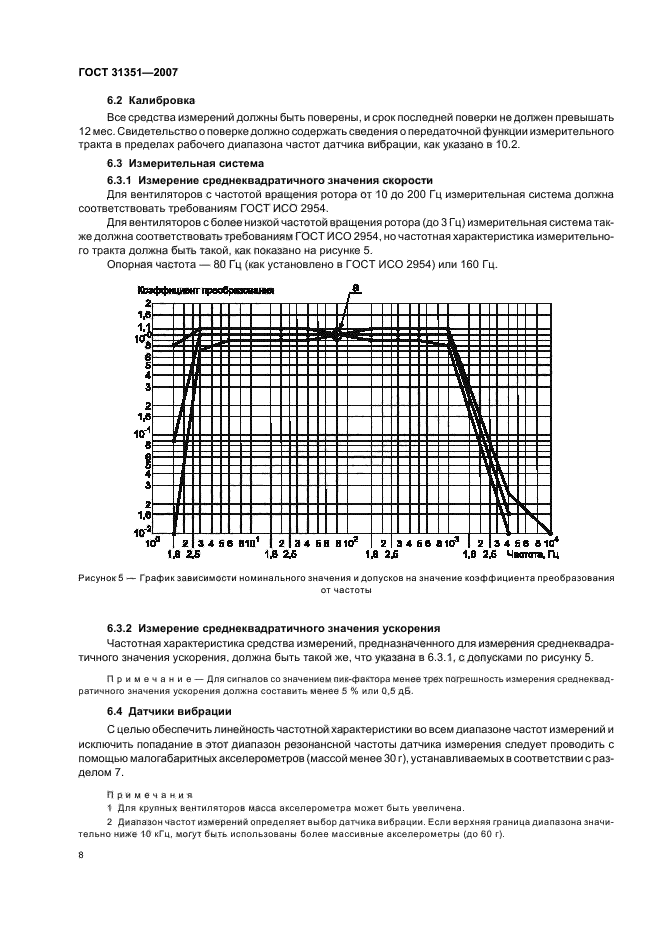

6.2 Калибровка
Все средства измерений должны быть поверены, и срок последней поверки не должен превышать 12 мес. Свидетельство о поверке должно содержать сведения о передаточной функции измерительного тракта в пределах рабочего диапазона частот датчика вибрации, как указано в 10.2.
6.3 Измерительная система
6.3.1 Измерение среднеквадратичного значения скорости
Для вентиляторов с частотой вращения ротора от 10 до 200 Гц измерительная система должна соответствовать требованиям ГОСТ ИСО 2954.
Для вентиляторов с более низкой частотой вращения ротора (до 3 Гц) измерительная система также должна соответствовать требованиям ГОСТ ИСО 2954. но частотная характеристика измерительного тракта должна быть такой, как показано на рисунке 5.
Опорная частота — 80 Гц (как установлено в ГОСТ ИСО 2954) или 160 Гц.
|
|
Рисунок 5 — Г рафик зависимости номинального значения и допусков на значение коэффициента преобразования от частоты |
6.3.2 Измерение среднеквадратичного значения ускорения
Частотная характеристика средства измерений, предназначенного для измерения среднеквадратичного значения ускорения, должна быть такой же. что указана в 6.3.1, с допусками по рисунку 5.
Примечание — Для сигналов со значением пик-фактора менее трех погрешность измерения среднеквадратичного значения ускорения должна составить менее 5 % или 0.5 дБ.
6.4 Датчики вибрации
С целью обеспечить линейность частотной характеристики во всем диапазоне частот измерений и исключить попадание в этот диапазон резонансной частоты датчика измерения следует проводить с помощью малогабаритных акселерометров (массой менее 30 г), устанавливаемых в соответствии с разделом 7.
Примечания
1 Для крупных вентиляторов масса акселерометра может быть увеличена.
2 Диапазон частот измерений определяет выбор датчика вибрации. Если верхняя граница диапазона значительно ниже 10 кГц. могут быть испопьзоааны более массивные акселерометры (до 60 г).
8
ГОСТ 31351-2007

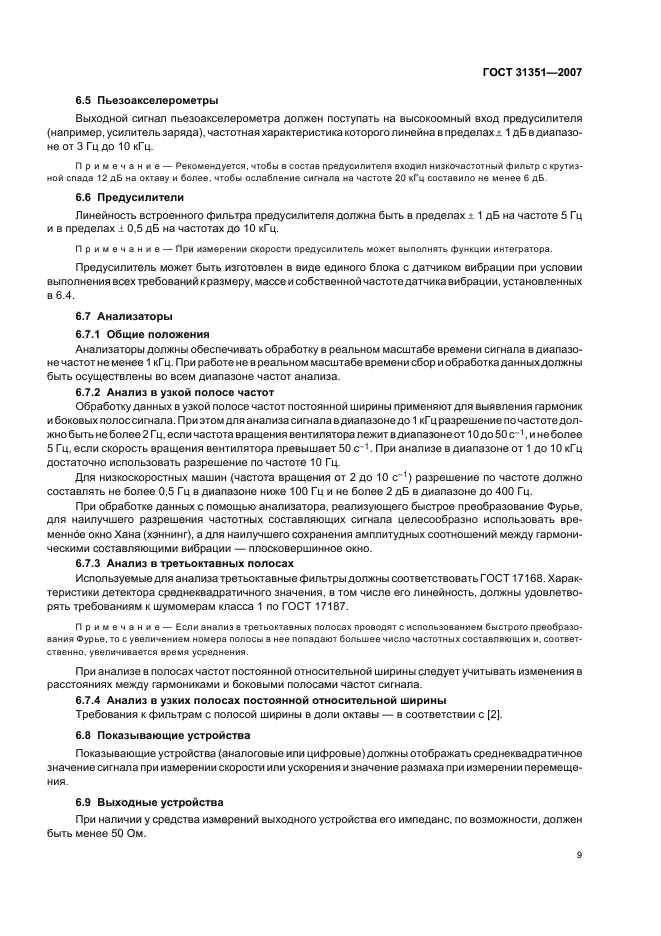

6.5 Пьезоакселерометры
Выходной сигнал пьезоакселерометра должен поступать на высокоомный вход предусипителя (например, усилитель заряда), частотная характеристика которого линейна в пределах^ 1 дБ в диапазоне от 3 Гц до 10 кГц.
Примечание — Рекомендуется, чтобы в состав предусилителя входил низкочастотный фильтр с крутизной спада 12 дБ на октаву и более, чтобы ослабление сигнала на частоте 20 кГц составило не менее 6 дБ.
6.6 Предусилители
Линейность встроенного фильтра предусилителя должна быть в пределах ♦ 1 дБ на частоте 5 Гц и в пределах 10.5 дБ на частотах до 10 кГц.
Примечание — При измерении скорости предусилитель может выполнять функции интегратора.
Предусилитель может быть изготовлен в виде единого блока с датчиком вибрации при условии выполнения всех требований к размеру, массе и собственной частоте датчика вибрации, установленных в 6.4.
6.7 Анализаторы
6.7.1 Общие положения
Анализаторы должны обеспечивать обработку в реапьном масштабе времени сигнапа в диапазоне частот не менее 1 кГ ц. При работе не в реальном масштабе времени сбор и обработка данных должны быть осуществлены во всем диапазоне частот анализа.
6.7.2 Анализ в узкой полосе частот
Обработку данных в узкой полосе частот постоянной ширины применяют для выявления гармоник и боковых полос сигнала. При этом для анализа сигнала в диапазоне до 1 кГц разрешение по частоте должно быть не более 2 Гц. если частота вращения вентилятора лежит в диапазоне от 10 до 50 с1. и не более 5 Гц. если скорость вращения вентилятора превышает 50с~1. При анализе в диапазоне от 1 до 10 кГц достаточно использовать разрешение по частоте 10 Гц.
Для низкоскоростных машин (частота вращения от 2 до 10 с’1) разрешение по частоте должно составлять не более 0.5 Гц в диапазоне ниже 100 Гц и не более 2 дБ в диапазоне до 400 Гц.
При обработке данных с помощью анализатора, реализующего быстрое преобразование Фурье, для наилучшего разрешения частотных составляющих сигн
