МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
(МГС)
INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION
(ISC)
ГОСТ
МЕЖГОСУДАРСТВЕННЫЙ 31328-
СТАНДАРТ
2006
(ИСО 14163:1998)
Шум
РУКОВОДСТВО ПО СНИЖЕНИЮ ШУМА ГЛУШИТЕЛЯМИ
ISO 14163:1998 Acoustics — Guidelines for noise control by silencers (MOD)
Издание официальное
BBiil
ГОСТ 31328-2006
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены»
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом «Научно-исследовательский центр контроля и диагностики технических систем» на основе собственного аутентичного перевода стандарта, указанного в пункте 4
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол MJ 29 от 24 июня 2006 г.)
За принятие проголосовали:
|
Краткое наименование страны по MK (ИСО 3166} ОМ—97 |
Код страны по МК (ИСО 316в> 004 -97 |
Сокращенное наименование национальною органа по стандартизации |
|
Азербайджан |
AZ |
Азстандарт |
|
Беларусь |
BY |
Госстандарт Республики Беларусь |
|
Казахстан |
К Z |
Г осстандарт Республики Казахстан |
|
Кыргызстан |
KG |
Кыргызстандарт |
|
Молдова |
MD |
Молдоаа-Стандарт |
|
Российская Федерация |
RU |
Федеральное агентство по техническому регулиро |
|
ванию и метрологии |
||
|
Таджикистан |
TJ |
Таджикстандарт |
|
Украина |
UA |
Госпотребстандарт Украины |
4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 14163:1998 «Акустика. Руководство по снижению шума глушителями» (ISO 14163:1998 «Acoustics — Guidelines for noise control by silencers»). При этом дополнительные слова и фразы, внесенные в текст стандарта для учета потребностей национальной экономики указанных выше государств или особенностей межгосударственной стандартизации, выделены курсивом. Отличия настоящего стандарта от примененного в нем международного стандарта ИС014163:1998 указаны во введении
5 Приказом Федерального агентства по техническому регулированию и метрологии от 28 ноября 2006 г. No 276-ст межгосударственный стандарт ГОСТ 31328-2006 (ИС014163:1998) введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2007 г.
6 ВВЕДЕН ВПЕРВЫЕ
7 ПЕРЕИЗДАНИЕ. Январь 2008 г.
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему публикуется в указателе «Национальные стандарты».
Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст изменений — в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»
© Стандартинформ, 2007 © Стандартинформ, 2008
В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен. тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии
ГОСТ 31328-2006
Содержание
1 Область применения……………………………………………1
2 Нормативные ссылки…………………………………………..1
3 Термины, определения и обозначения…………………………………2
4 Определение технических требований и выбор конструктивных решений……………..3
5 Типы глушителей, общие принципы и условия эксплуатации……………………..4
6 Представление характеристик глушителей различных типов…………………….8
7 Методы измерений……………………………………………25
8 Информация о глушителях……………………………………….27
Приложение А (рекомендуемое) Применения………………………………28
Приложение В (рекомендуемое) Влияние спектрального распределения звука на заявленное
значение ослабления в 1/3-октавных или октавных полосах частот…………34
Приложение С (справочное) Рабочие температуры источников звука и пределы температур
для звукоизолирующих материалов…………………………..36
Библиография………………………………………………..37
ill
ГОСТ 31328-2006
Введение
В случаях, когда воздушный шум не может быть снижен в источнике возникновения, глушители являются эффективным средством ослабления звука на пути его распространения. Глушители имеют многочисленные области применения и разнообразные конструкции с использованием эффектов поглощения и отражения, а также воздействия на источник звука. Настоящий стандарт предлагает систематизированное описание принципов действия, характеристик и областей применения глушителей.
Настоящий стандарт имеет следующие отличия от примененного в нем международного стандарта ИС0 14163:1998.
Из раздела «Нормативные ссылки» перенесены в структурный элемент «Библиография» международные стандарты ИСО 7235, ИС011691 как не имеющие межгосударственных аналогов или не введенные в качестве межгосударственных стандартов.
Библиографические ссылки даны в порядке следования по тексту стандарта. Безадресные библиографические ссылки исключены.
В некоторых случаях изменен стиль изложения и незначительно сокращен текст для улучшения понимания стандарта и удобства пользования им. Другие отличия от аутентичного текста, выделенные курсивом, носят редакционный характер и не нуждаются в пояснениях.
IV

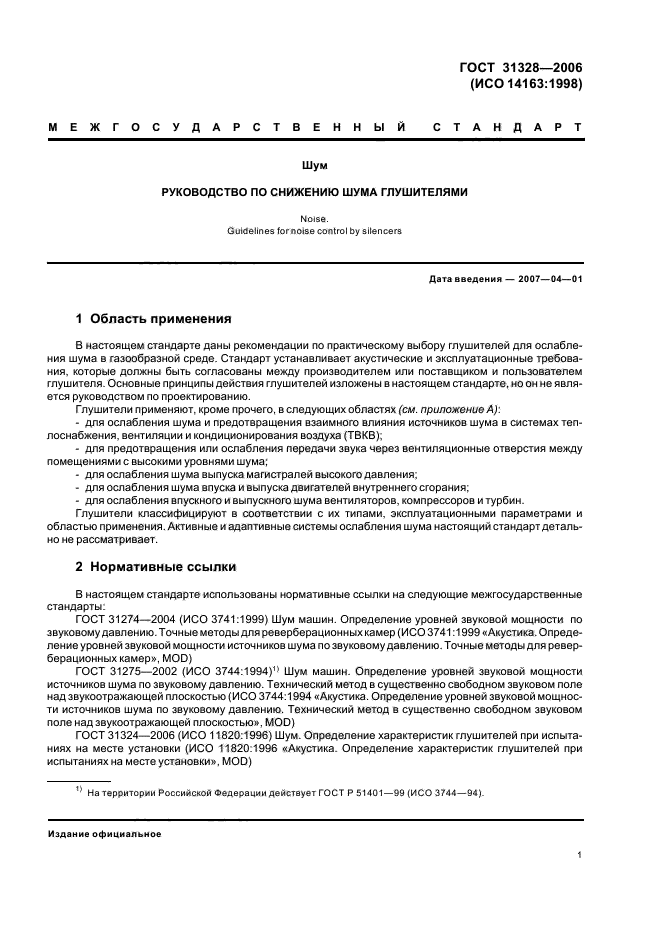

ГОСТ 31328-2006 (ИСО 14163:1998)
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Шум
РУКОВОДСТВО ПО СНИЖЕНИЮ ШУМА ГЛУШИТЕЛЯМИ
Noise.
Guidelines for noise control by silencers
Дата введения — 2007—04—01
1 Область применения
В настоящем стандарте даны рекомендации по практическому выбору тушителей для ослабления шума в газообразной среде. Стандарт устанавливает акустические и эксплуатационные требования. которые должны быть согласованы между производителем или поставщиком и пользователем глушителя. Основные принципы действия глушителей изложены в настоящем стандарте, но он не является руководством по проектированию.
Глушители применяют, кроме прочего, в следующих областях (см. приложение А):
— для ослабления шума и предотвращения взаимного влияния источников шума в системах теплоснабжения, вентиляции и кондиционирования воздуха (ТВКВ);
— для предотвращения или ослабления передачи звука через вентиляционные отверстия между помещениями с высокими уровнями шума;
— для ослабления шума выпуска магистралей высокого давления;
— для ослабления шума впуска и выпуска двигателей внутреннего сгорания;
— для ослабления впускного и выпускного шума вентиляторов, компрессоров и турбин.
Глушители классифицируют в соответствии с их типами, эксплуатационными параметрами и
областью применения. Активные и адаптивные системы ослабления шума настоящий стандарт детально не рассматривает.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты;
ГОСТ 31274-2004 (ИСО 3741:1999) Шум машин. Определение уровней звуковой мощности по звуковому давлению. Точные методы для реверберационных камер (ИСО 3741:1999 «Акустика. Определение уровней звуковой мощности источников шума по звуковому давлению. Точные методы для реверберационных камер», MOD)
ГОСТ 31275-2002 (ИСО 3744:1994)1> Шум машин. Определение уровней звуковой мощности источников шума по звуковому давлению. Технический метод в существенно свободном звуковом поле над звукоотражающей плоскостью (ИСО 3744:1994 «Акустика. Определение уровней звуковой мощности источников шума по звуковому давлению. Технический метод в существенно свободном звуковом поле над звукоотражающей плоскостью». MOD)
ГОСТ 31324-2006 (ИСО 11820:1996) Шум. Определение характеристик глушителей при испытаниях на месте установки (ИСО 11820:1996 «Акустика. Определение характеристик глушителей при испытаниях на месте установки». MOD)
!‘ На территории Российской Федерации действует ГОСТ Р 51401-99 (ИСО 3744—94).
Издание официальное
1
ГОСТ 31328-2006
Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылоч-ныхстандартовло указателю «Национальныестандарты».составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то попожение. в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

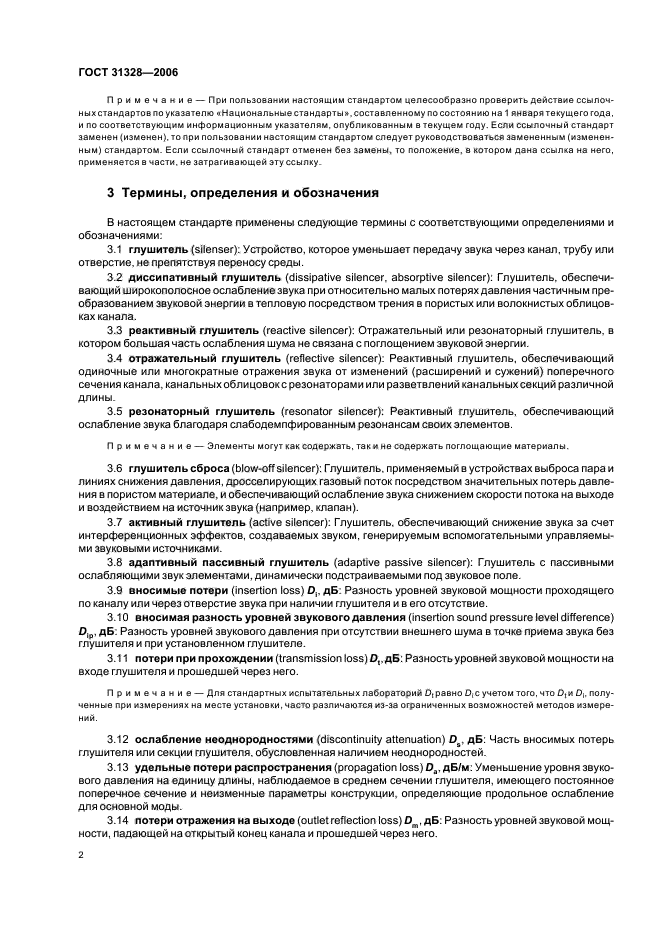

3 Термины, определения и обозначения
В настоящем стандарте применены следующие термины с соответствующими определениями и обозначениями:
3.1 глушитель (silenser): Устройство, которое уменьшает передачу звука через канал, трубу или отверстие, не препятствуя переносу среды.
3.2 диссипативный глушитель (dissipative silencer, absorptive silencer): Глушитель, обеспечивающий широкополосное ослабление звука при относительно малых потерях давления частичным преобразованием звуковой энергии в тепловую посредством трения в пористых или волокнистых облицовках канала.
3.3 реактивный глушитель (reactive silencer): Отражательный или резонаторный глушитель, в котором большая часть ослабления шума не связана с поглощением звуковой энергии.
3.4 отражательный глушитель (reflective silencer): Реактивный глушитель, обеспечивающий одиночные или многократные отражения звука от изменений (расширений и сужений) поперечного сечения канала, канальных облицовок с резонаторами или разветвлений канальных секций различной длины.
3.5 резонаторный глушитель (resonator silencer): Реактивный глушитель, обеспечивающий ослабление звука благодаря слабодемпфированным резонансам своих элементов.
Примечание — Элементы могут как содержать, так и не содержать поглощающие материалы.
3.6 глушитель сброса (blow-off silencer): Глушитель, применяемый в устройствах выброса пара и линиях снижения давления, дросселирующих газовый поток посредством значительных потерь давления в пористом материале, и обеспечивающий ослабление звука снижением скорости потока на выходе и воздействием на источник звука (например, клапан).
3.7 активный глушитель (active silencer): Глушитель, обеспечивающий снижение звука за счет интерференционных эффектов, создаваемых звуком, генерируемым вспомогательными управляемыми звуковыми источниками.
3.8 адаптивный пассивный глушитель (adaptive passive silencer): Глушитель с пассивными ослабляющими звук элементами, динамически подстраиваемыми под звуковое поле.
3.9 вносимые потери (insertion loss) Dr дБ: Разность уровней звуковой мощности проходящего по каналу или через отверстие звука при наличии глушителя и в его отсутствие.
3.10 вносимая разность уровней звукового давления (insertion sound pressure level difference) Dlp. дБ: Разность уровней звукового давления при отсутствии внешнего шума в точке приема звука без глушителя и при установленном глушителе.
3.11 потери при прохождении (transmission loss) Dv дБ: Разность уровней звуковой мощности на входе глушителя и прошедшей через него.
Примечание — Для стандартных испытательных лабораторий D, равно О,с учетом того, что О,и D,. полученные при измерениях на месте установки, часто разпичаются из-за ограниченных возможностей методов измерений.
3.12 ослабление неоднородностями (discontinuity attenuation) Ds. дБ: Часть вносимых потерь глушителя или секции глушителя, обусловленная наличием неоднородностей.
3.13 удельные потери распространения (propagation loss) Da. дБ/м: Уменьшение уровня звукового давления на единицу длины, наблюдаемое в среднем сечении глушителя, имеющего постоянное поперечное сечение и неизменные параметры конструкции, определяющие продольное ослабление для основной моды.
3.14 потери отражения на выходе (outlet reflection loss)De, дБ: Разность уровней звуковой мощности. падающей на открытый конец канала и прошедшей через него.
2
ГОСТ 31328-2006

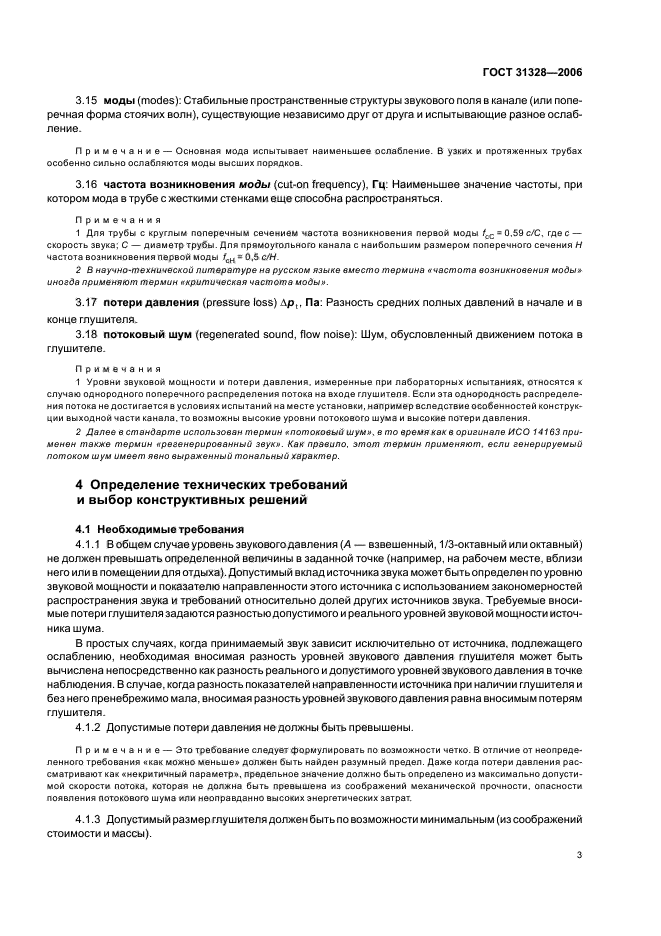

3.15 моды (modes): Стабильные пространственные структуры звукового поля в канале (или поперечная форма стоячих воли), существующие независимо друг от друга и испытывающие разное ослабление.
Примечание — Основная мода испытывает наименьшее ослабление. В узких и протяженных трубах особенно сильно ослабляются моды высших порядков.
3.16 частота возникновения моды (cut-on frequency), Гц: Наименьшее значение частоты, при котором мода в трубе с жесткими стенками еще способна распространяться.
Примечания
1 Для трубы с круглым поперечным сечением частота возникновения первой моды fcC = 0.59 с/С, где с — скорость звука; С — диаметр трубы. Дпя прямоугольного канала с наибольшим размером поперечного сечения Н частота возникновения первой моды /сН = 0.5 с/Н.
2 В научно-технической литературе на русском языке вместо термина вчастота возникновения моды» иногда применяют термин якритическая частота моды».
3.17 потери давления (pressure loss) Ар,, Па: Разность средних полных давлений в начале и в конце глушителя.
3.18 потоковый шум (regenerated sound, flow noise): Шум. обусловленный движением потока в гпушитепе.
Примечания
1 Уровни звуковой мощности и потери давления, измеренные при лабораторных испытаниях, относятся к случаю однородного поперечного распределения потока на входе глушителя. Если эта однородность распределения потока не достигается в условиях испытаний на месте установки, например вследствие особенностей конструкции выходной части канала, то возможны высокие уровни потокового шума и высокие потери давления.
2 Далее в стандарте использован термин «потоковый шум», в то время как в оригинале ИСО 14163 применен также термин прегенерированный звук». Как правило, этот термин применяют, если генерируемый потоком шум имеет явно выраженный тональный характер.
4 Определение технических требований и выбор конструктивных решений
4.1 Необходимые требования
4.1.1 В общем спучае уровень звукового давления (А — взвешенный. 1/3-октавный или октавный) не должен превышать определенной величины в заданной точке (например, на рабочем месте, вблизи него или в помещении для отдыха). Допустимый вклад источника звука можетбытьопределен по уровню звуковой мощности и показателю направленности этого источника с использованием закономерностей распространения звука и требований относительно долей других источников звука. Требуемые вносимые потери глушителя задаются разностью допустимого и реапьного уровней звуковой мощности источника шума.
В простых спучаях, когда принимаемый звук зависит исключительно от источника, подлежащего ослаблению, необходимая вносимая разность уровней звукового давления глушителя может быть вычислена непосредственно как разность реального и допустимого уровней звукового давления в точке наблюдения. В случае, когда разность показателей направленности источника при наличии глушителя и без него пренебрежимо мала, вносимая разность уровней звукового давления равна вносимым потерям глушителя.
4.1.2 Допустимые потери давления не должны быть превышены.
Примечание — Это требование следует формулировать по возможности четко. В отличие от неопределенного требования «как можно меньше» должен быть найден разумный предел. Даже когда потери давления рассматривают как «некритичный параметр*, предельное значение должно быть определено из максимально допустимой скорости потока, которая не должна быть превышена из соображений механической прочности, опасности появления потокового шума или неоправданно высоких энергетических затрат.
4.1.3 Допустимый размер глушителя должен быть по возможности минимальным (из соображений стоимости и массы).
3

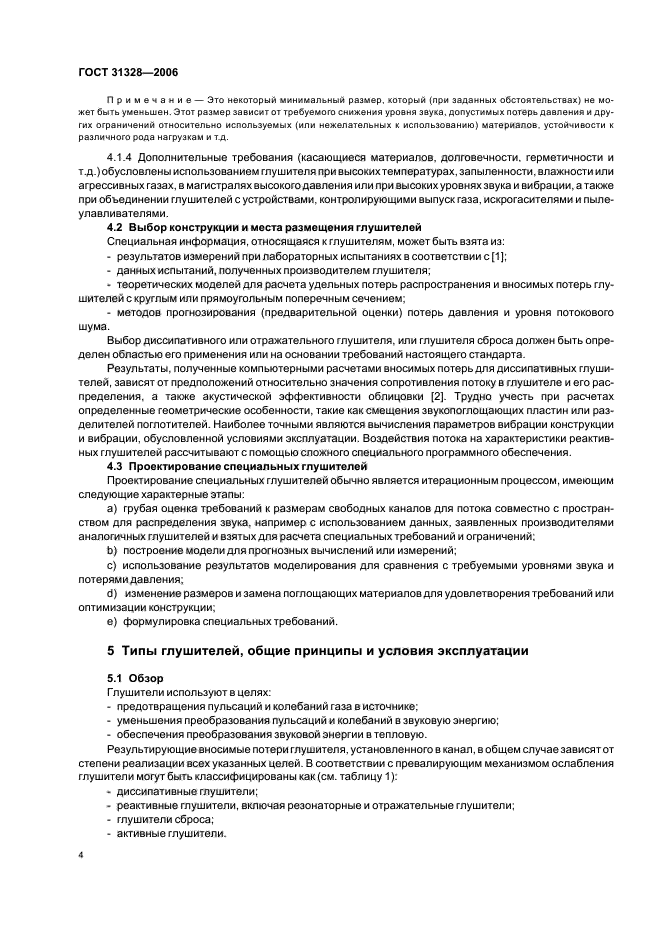

ГОСТ 31328-2006
Примечание — Это некоторый минимальный размер, который (при заданных обстоятельствах) не может быть уменьшен. Этот размер зависит от требуемого снижения уровня звука, допустимых потерь давления и других ограничений относительно используемых (или нежелательных к использованию) материалов, устойчивости к различного рода нагрузкам и т.д.
4.1.4 Дополнительные требования (касающиеся материалов, долговечности, герметичности и т.д.)обусловлены использованием глушителя при высоких температурах, запыленности, влажности или агрессивных газах, в магистралях высокого давления или при высоких уровнях звука и вибрации, а также при объединении глушителей с устройствами, контролирующими выпуск газа, искрогасителями и пылеулавливателями.
4.2 Выбор конструкции и места размещения глушителей
Специальная информация, относящаяся к глушителям, может быть взята из:
— результатов измерений при лабораторных испытаниях в соответствии с [1];
— данных испытаний, полученных производителем глушителя;
— теоретических моделей для расчета удельных потерь распространения и вносимых потерь глушителей с круглым или прямоугольным поперечным сечением;
— методов прогнозирования (предварительной оценки) потерь давления и уровня потокового шума.
Выбор диссипативного или отражательного глушителя, или глушителя сброса должен быть определен областью его применения или на основании требований настоящего стандарта.
Результаты, полученные компьютерными расчетами вносимых потерь для диссипативных глушителей. зависят от предположений относительно значения сопротивления потоку в глушителе и его распределения. а также акустической эффективности облицовки [2]. Трудно учесть при расчетах определенные геометрические особенности, такие как смещения звукопоглощающих пластин или разделителей поглотителей. Наиболее точными являются вычисления параметров вибрации конструкции и вибрации, обусловленной условиями эксплуатации. Воздействия потока на характеристики реактивных глушителей рассчитывают с помощью сложного специального программного обеспечения.
4.3 Проектирование специальных глушителей
Проектирование специальных глушителей обычно является итерационным процессом, имеющим следующие характерные этапы:
a) грубая оценка требований к размерам свободных каналов для потока совместно с пространством для распределения звука, например с использованием данных, заявленных производителями аналогичных глушителей и взятых для расчета специальных требований и ограничений;
b) построение модели для прогнозных вычислений или измерений;
c) использование результатов моделирования для сравнения с требуемыми уровнями звука и потерями давления;
d) изменение размеров и замена поглощающих материалов для удовлетворения требований или оптимизации конструкции;
e) формулировка специальных требований.
5 Типы глушителей, общие принципы и условия эксплуатации
5.1 Обзор
Глушители используют в целях:
— предотвращения пульсаций и колебаний газа в источнике:
— уменьшения преобразования пульсаций и колебаний в звуковую энергию;
— обеспечения преобразования звуковой энергии в тепловую.
Результирующие вносимые потери глушителя, установленного в канал, в общем случае зависят от степени реализации всех указанных целей. В соответствии с превалирующим механизмом ослабления глушители могут быть классифицированы как (см. таблицу 1):
— диссипативные глушители;
— реактивные глушители, включая резонаторные и отражательные глушители;
— глушители сброса;
— активные глушители.
4
ГОСТ 31328-2006
|

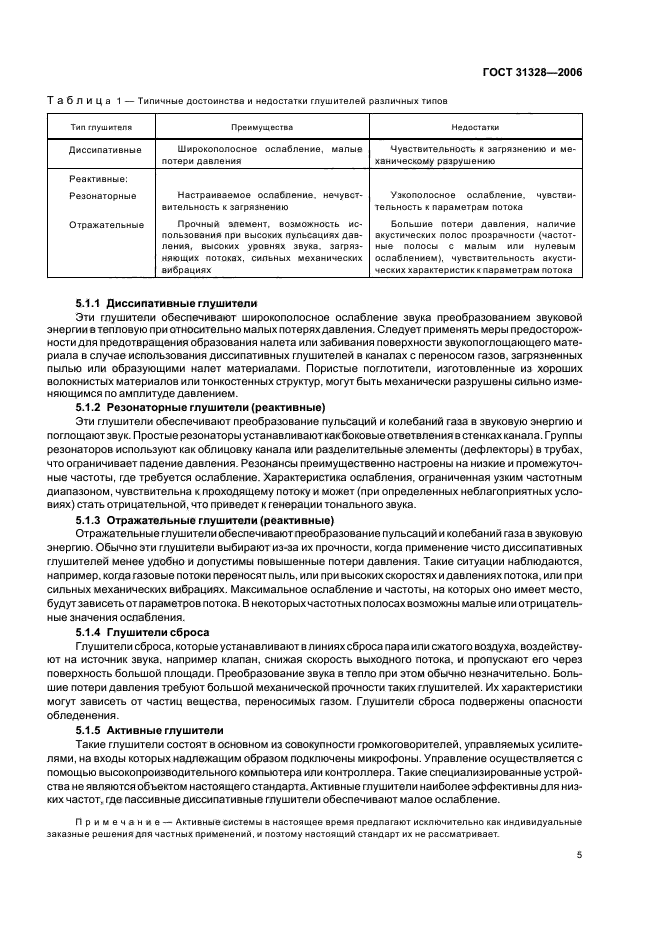

Таблица 1 — Типичные достоинства и недостатки глушителей различных типов |
|||||||||
|
5.1.1 Диссипативные глушители
Эти глушители обеспечивают широкополосное ослабление звука преобразованием звуковой энергии в тепловую при относительно малых потерях давления. Следует применять меры предосторожности для предотвращения образования налета или забивания поверхности звукопоглощающего материала в случае использования диссипативных глушителей в каналах с переносом газов, загрязненных пылью ипи образующими налет материалами. Пористые поглотители, изготовленные из хороших волокнистых материалов или тонкостенных структур, могут быть механически разрушены сильно изменяющимся по амплитуде давлением.
5.1.2 Резонаторные глушители (реактивные)
Эти глушители обеспечивают преобразование пупьсаций и колебаний газа в звуковую энергию и поглощают звук. Простые резонаторы устанавливают какбоковые ответвления в стенках канала. Группы резонаторов используют как облицовку канала или разделительные элементы (дефлекторы) в трубах, что ограничивает падение давления. Резонансы преимущественно настроены на низкие и промежуточные частоты, где требуется ослабление. Характеристика ослабления, ограниченная узким частотным диапазоном, чувствительна к проходящему потоку и может (при определенных неблагоприятных условиях) стать отрицательной, что приведет к генерации тонального звука.
5.1.3 Отражательные глушители (реактивные)
Отражательные глушители обеспечивают преобразование пульсаций и колебаний газа в звуковую энергию. Обычно эти глушители выбирают из-за их прочности, когда применение чисто диссипативных глушителей менее удобно и допустимы повышенные потери давления. Такие ситуации наблюдаются, например, когда газовые потоки переносят пыль, или при высоких скоростях и давлениях потока, или при сильных механических вибрациях. Максимальное ослабление и частоты, на которых оно имеет место, будут зависеть отпараметров потока. В некоторых частотных полосах возможны малые или отрицательные значения ослабления.
5.1.4 Глушители сброса
Глушители сброса, которые устанавливают в линиях сброса пара или сжатого воздуха, воздействуют на источник звука, например клапан, снижая скорость выходного потока, и пропускают его через поверхность бопьшой площади. Преобразование звука в тепло при этом обычно незначительно. Большие потери давления требуют большой механической прочности таких глушителей. Их характеристики могут зависеть от частиц вещества, переносимых газом. Глушители сброса подвержены опасности обпеденения.
5.1.5 Активные глушители
Такие глушители состоят в основном из совокупности громкоговорителей, управляемых усилителями, на входы которых надлежащим образом подключены микрофоны. Управление осуществляется с помощью высокопроизводительного компьютера или контроллера. Такие специализированные устройства не являются объектом настоящего стандарта. Активные глушители наиболее эффективны для низких частот, где пассивные диссипативные глушители обеспечивают малое ослабление.
Примечание — Активные системы в настоящее время предлагают исключительно как индивидуальные заказные решения для частных применений, и поэтому настоящий стандарт их не рассматривает.
ГОСТ 31328-2006

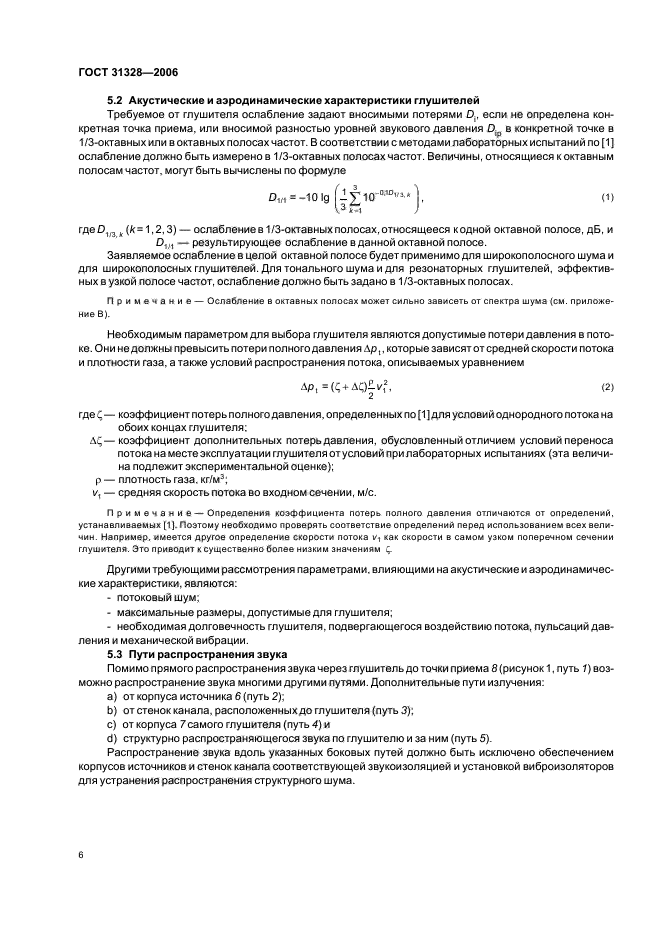

5.2 Акустические и аэродинамические характеристики глушителей
Требуемое от глушителя ослабление задают вносимыми потерями D. если не определена конкретная точка приема, или вносимой разностью уровней звукового давления 01р в конкретной точке в 1/3-октавных или в октавных полосах частот. В соответствии с методами лабораторных испытаний по [1 ] ослабление должно быть измерено в 1/3-октавных полосах частот. Величины, относящиеся к октавным полосам частот, могут быть вычислены по формуле
D,„*-10lg (jZlO»WDws‘*}t (1)
гд еОш к (к= 1,2,3) — ослабление в 1/3-октавных полосах, относящееся кодной октавной полосе, дБ. и DM — результирующее ослабление в данной октавной полосе.
Заявляемое ослабление в целой октавной полосе будет применимо для широкополосного шума и для широкопопосных глушителей. Для тонального шума и для резокаторных глушителей, эффективных в узкой полосе частот, ослабление должно быть задано в 1/3-октавных полосах.
Примечание — Ослабление в октавных полосах может сильно зависеть от спектра шума (см. приложение В).
Необходимым параметром дпя выбора глушителя являются допустимые потери давления в потоке. Они не допжны превысить потери полного давпения др,, которые зависят от средней скорости потока и плотности газа, а также условий распространения потока, описываемых уравнением
SP{=(C, + bQ!Lvl, (2)
где С, — коэффициент потерь полного давления, опредепенных по [1 ] для условий однородного потока на обоих концах гпушителя:
д;— коэффициент допопнительных потерь давления, обусловленный отличием условий переноса потока на месте эксплуатации глушителя от условий при лабораторных испытаниях (эта величина подлежит экспериментальной оценке); р — плотность газа, кг/м3;
v, — средняя скорость потока во входном сечении, м/с.
Примечание — Определения коэффициента потерь попного давления отличаются от определений, устанавпиваемых [1]. Поэтому необходимо проверять соответствие определений перед испопьзованием всех вели-чин. Например, имеется другое определение скорости потока у, как скорости в самом узком поперечном сечении глушителя. Это приводит к существенно более низким значениям £
Другими требующими рассмотрения параметрами, влияющими на акустические и аэродинамические характеристики. являются:
— потоковый шум;
— максимальные размеры, допустимые для глушителя;
— необходимая долговечность глушителя, подвергающегося воздействию потока, пульсаций давления и механической вибрации.
5.3 Пути распространения звука
Помимо прямого распространения звука через глушитель до точки приема 8 (рисунок 1, путь 1) возможно распространение звука многими другими путями. Дополнительные пути излучения:
a) от корпуса источника 6 (путь 2);
b) от стенок канапа. расположенных до глушителя (путь 3);
c) от корпуса 7самого гпушителя (путь 4) и
d) структурно распространяющегося звука по гпушителю и за ним (путь 5).
Распространение звука вдоль указанных боковых путей допжно быть исключено обеспечением корпусов источников и стенок канала соответствующей звукоизоляцией и установкой виброизоляторов для устранения распространения структурного шума.
6

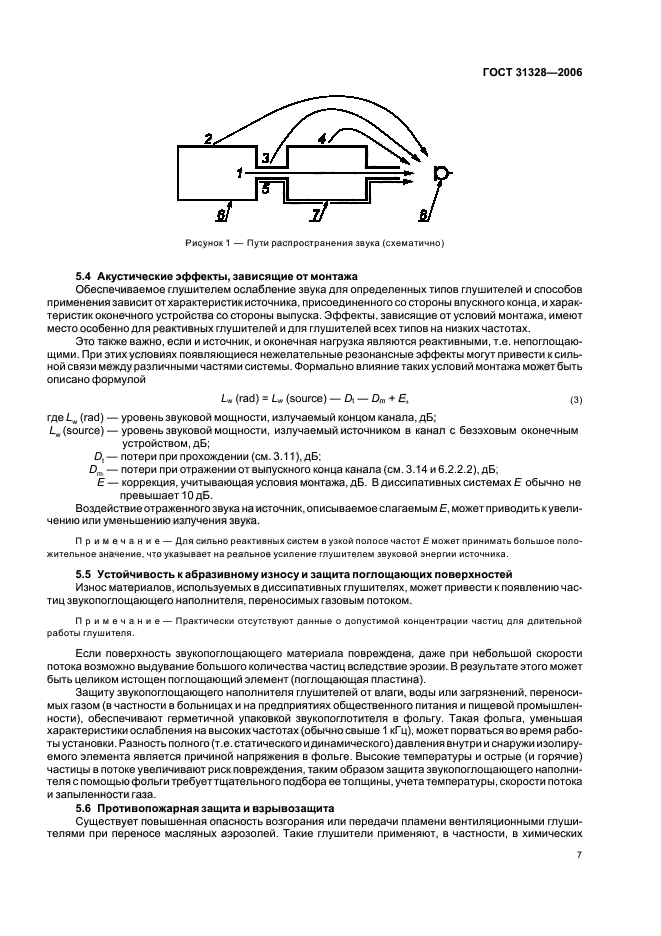

ГОСТ 31328-2006
5.4 Акустические эффекты, зависящие от монтажа
Обеспечиваемое глушителем ослабление звука для определенных типов глушителей и способов применения зависит от характеристик источника, присоединенного со стороны впускного конца, и характеристик оконечного устройства со стороны выпуска. Эффекты, зависящие от условий монтажа, имеют место особенно для реактивных глушителей и для глушителей всех типов на низких частотах.
Это также важно, если и источник, и оконечная нагрузка являются реактивными, т.е. непоглощающими. При этих условиях появляющиеся нежелательные резонансные эффекты могут привести к сильной связи между различными частями системы. Формально влияние таких условий монтажа может быть описано формулой
U (rad) = Lw (source) — D, — Dm ♦ E, (3)
где LM (rad) — уровень звуковой мощности, излучаемый концом канала. дБ:
Lm (source)— уровень звуковой мощности, излучаемый источником в канал с безэховым оконечным устройством. дБ;
D, — потери при прохождении (см. 3.11), дБ:
Dm — потери при отражении от выпускного конца канала (см. 3.14 и 6.2.2.2). дБ.
Е — коррекция, учитывающая условия монтажа. дБ. В диссипативных системах Е обычно не превышает 10 дБ.
Воздействие отраженного звука на источник, описываемое слагаемым Е, может приводить к увеличению или уменьшению излучения звука.
Примечание — Для сильно реактивных систем в узкой полосе частот £ может принимать большое положительное значение, что указывает на реальное усиление глушителем звуковой энергии источника.
5.5 Устойчивость к абразивному износу и защита поглощающих поверхностей
Износ материалов, используемых в диссипативных глушителях, может привести к появлению частиц звукопоглощающего наполнителя, переносимых газовым потоком.
Примечание — Практически отсутствуют данные о допустимой концентрации частиц для длительной работы глушителя.
Если поверхность звукопоглощающего материала повреждена, даже при небольшой скорости потока возможно выдувание большого количества частиц вследствие эрозии. В результате этого может быть целиком истощен поглощающий элемент (поглощающая пластина).
Защиту звукопоглощающего наполнителя глушителей от влаги, воды или загрязнений, переносимых газом (в частности в больницах и на предприятиях общественного питания и пищевой промышленности), обеспечивают герметичной упаковкой звукопоглотителя в фольгу. Такая фольга, уменьшая характеристики ослабления на высоких частотах (обычно свыше 1 кГц), может порваться во время работы установки. Разность полного (т.е. статического и динамического) давления внутри и снаружи изолируемого элемента является причиной напряжения в фольге. Высокие температуры и острые (и горячие) частицы в потоке увепичивают риск повреждения, таким образом защита звукопоглощающего наполнителя с помощью фольги требует тщательного подбора ее топщины. учета температуры, скорости потока и запыленности газа.
5.6 Противопожарная защита и взрывозащита
Существует повышенная опасность возгорания или передачи пламени вентипяционными глушителями при переносе масляных аэрозолей. Такие глушители применяют, в частности, в химических
7
ГОСТ 31328-2006

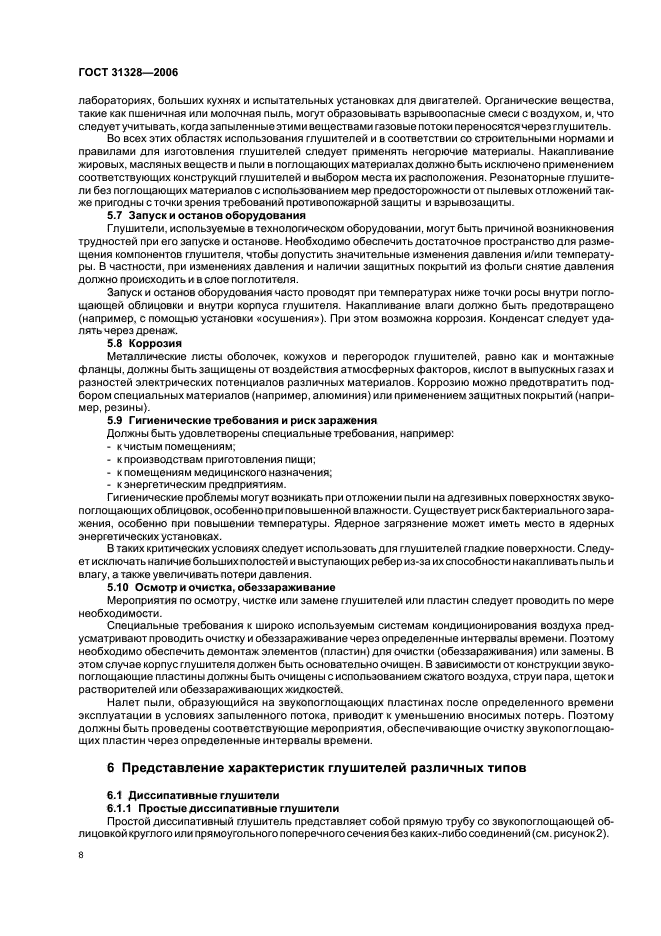

лабораториях, больших кухнях и испытательных установках для двигателей. Органические вещества, такие как пшеничная или молочная пыль, могут образовывать взрывоопасные смеси с воздухом, и. что спедует учитывать, когда запыленные этими веществами газовые потоки переносятся через глушитель.
Во всех этих областях использования глушителей и в соответствии со строительными нормами и правилами для изготовления глушителей следует применять негорючие материалы. Накапливание жировых, масляных веществ и пыли в поглощающих материалах должно быть исключено применением соответствующих конструкций глушителей и выбором места их расположения. Резонаторные глушители без поглощающих материалов с использованием мер предосторожности от пыпевых отложений также пригодны с точки зрения требований противопожарной защиты и взрывозащиты.
5.7 Запуск и останов оборудования
Глушители, используемые в технологическом оборудовании, могут быть причиной возникновения трудностей при его запуске и останове. Необходимо обеспечить достаточное пространство дпя размещения компонентов глушителя, чтобы допустить значительные изменения давления и/или температуры. В частности, при изменениях давления и наличии защитных покрытий из фольги снятие давления должно происходить и в слое погпотителя.
Запуск и останов оборудования часто проводят при температурах ниже точки росы внутри поглощающей облицовки и внутри корпуса глушителя. Накаппивание влаги должно быть предотвращено (например, с помощью установки «осушения»). При этом возможна коррозия. Конденсат следует
