ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ШТИФТЫ
ГОССТАНДАРТ РОССИИ
Москва

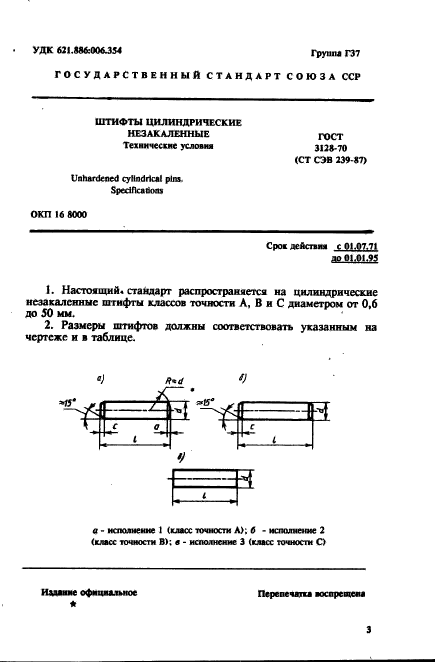

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ШТИФТЫ ЦИЛИНДРИЧЕСКИЕ НЕЗАКАЛЕННЫЕ Технические условия Unhardened cylindrical pins. Specifications |
ГОСТ (CT СЭВ 239-87) |
Срок действия с 01.07.71
до 01.01.95
1. Настоящий стандарт распространяется на цилиндрические незакаленные штифты классов точности А, В и С диаметром от 0,6 до 50 мм.
2. Размеры штифтов должны соответствовать указанным на чертеже и в таблице.
а — исполнение 1 (класс точности А); б — исполнение 2 (класс точности В); в — исполнение 3 (класс точности С)

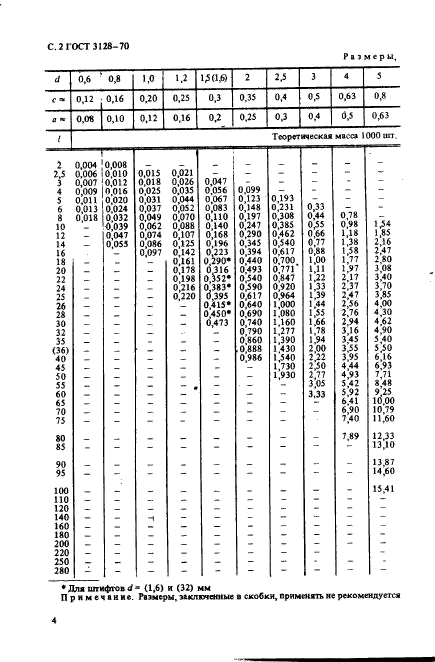

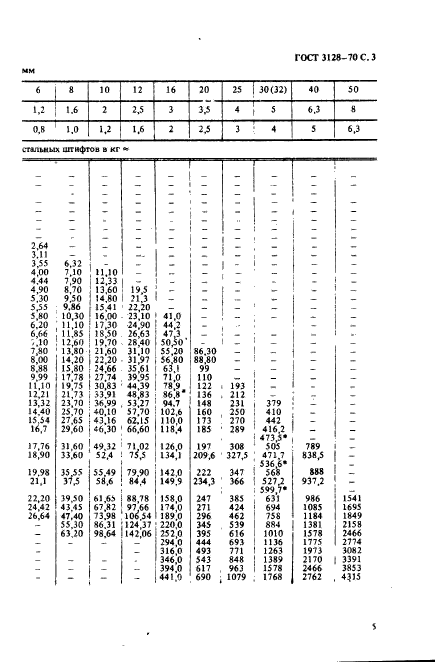

Размеры, в мм
|
d |
0,6 |
0,8 |
1,0 |
1,2 |
1,5 (1,6) |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 (32) |
40 |
50 |
|
c ≈ |
0,12 |
0,16 |
0,20 |
0,25 |
0,3 |
0,35 |
0,4 |
0,5 |
0,63 |
0,8 |
1,2 |
1,6 |
2 |
2,5 |
3 |
3,5 |
4 |
5 |
6,3 |
8 |
|
а ≈ |
0,08 |
0,10 |
0,12 |
0,16 |
0,2 |
0,25 |
0,3 |
0,4 |
0,5 |
0,63 |
0,8 |
1,0 |
1,2 |
1,6 |
2 |
2,5 |
3 |
4 |
5 |
6,3 |
|
l |
Теоретическая масса 1000 шт. стальных штифтов в кг* |
|||||||||||||||||||
|
2 |
0,004 |
0,008 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
2,5 |
0,006 |
0,010 |
0,015 |
0,021 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
3 |
0,007 |
0,012 |
0,018 |
0,026 |
0,047 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
4 |
0,009 |
0,016 |
0,025 |
0,035 |
0,056 |
0,099 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
5 |
0,011 |
0,020 |
0,031 |
0,044 |
0,067 |
0,123 |
0,193 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
6 |
0,013 |
0,024 |
0,037 |
0,052 |
0,083 |
0,148 |
0,231 |
0,33 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
8 |
0,018 |
0,032 |
0,049 |
0,070 |
0,110 |
0,197 |
0,308 |
0,44 |
0,78 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
10 |
— |
0,039 |
0,062 |
0,088 |
0,140 |
0,247 |
0,385 |
0,55 |
0,98 |
1,54 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
12 |
— |
0,047 |
0,074 |
0,107 |
0,168 |
0,290 |
0,462 |
0,66 |
1,18 |
1,85 |
2,64 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
14 |
— |
0,055 |
0,086 |
0,125 |
0,196 |
0,345 |
0,540 |
0,77 |
1,38 |
2,16 |
3,11 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
16 |
— |
— |
0,097 |
0,142 |
0,223 |
0,394 |
0,617 |
0,88 |
1,58 |
2,47 |
3,55 |
6,32 |
— |
— |
— |
— |
— |
— |
— |
— |
|
18 |
— |
— |
— |
0,161 |
0,290* |
0,440 |
0,700 |
1,00 |
1,77 |
2,80 |
4,00 |
7,10 |
11,10 |
— |
— |
— |
— |
— |
— |
— |
|
20 |
— |
— |
— |
0,178 |
0,316 |
0,493 |
0,771 |
1,11 |
1,97 |
3,08 |
4,44 |
7,90 |
12,33 |
— |
— |
— |
— |
— |
— |
— |
|
22 |
— |
— |
— |
0,198 |
0,352* |
0,540 |
0,847 |
1,22 |
2,17 |
3,40 |
4,90 |
8,70 |
13,60 |
19,5 |
— |
— |
— |
— |
— |
— |
|
24 |
— |
— |
— |
0,216 |
0,383* |
0,590 |
0,920 |
1,33 |
2,37 |
3,70 |
5,30 |
9,50 |
14,80 |
21,3 |
— |
— |
— |
— |
— |
— |
|
25 |
— |
— |
— |
0,220 |
0,395 |
0,617 |
0,964 |
1,39 |
2,47 |
3,85 |
5,55 |
9,86 |
15,41 |
22,20 |
— |
— |
— |
— |
— |
— |
|
26 |
— |
— |
— |
— |
0,415* |
0,640 |
1,000 |
1,44 |
2,56 |
4,00 |
5,80 |
10,30 |
16,00 |
23,10 |
41,0 |
— |
— |
— |
— |
— |
|
28 |
— |
— |
— |
— |
0,450* |
0,690 |
1,080 |
1,55 |
2,76 |
4,30 |
6,20 |
11,10 |
17,30 |
24,90 |
44,2 |
— |
— |
— |
— |
— |
|
30 |
— |
— |
— |
— |
0,473 |
0,740 |
1,160 |
1,66 |
2,94 |
4,62 |
6,66 |
11,85 |
18,50 |
26,63 |
47,3 |
— |
— |
— |
— |
— |
|
32 |
— |
— |
— |
— |
— |
0,790 |
1,277 |
1,78 |
3,16 |
4,90 |
7,10 |
12,60 |
19,70 |
28,40 |
50,50 |
— |
— |
— |
— |
— |
|
35 |
— |
— |
— |
— |
— |
0,860 |
1,390 |
1,94 |
3,45 |
5,40 |
7,80 |
13,80 |
21,60 |
31,10 |
55,20 |
86,30 |
— |
— |
— |
— |
|
(36) |
— |
— |
— |
— |
— |
0,888 |
1,430 |
2,00 |
3,55 |
5,50 |
8,00 |
14,20 |
22,20 |
31,97 |
56,80 |
88,80 |
— |
— |
— |
— |
|
40 |
— |
— |
— |
— |
— |
0,986 |
1,540 |
2,22 |
3,95 |
6,16 |
8,88 |
15,80 |
24,66 |
35,61 |
63,1 |
99 |
— |
— |
— |
— |
|
45 |
— |
— |
— |
— |
— |
— |
1,730 |
2,50 |
4,44 |
6,93 |
9,99 |
17,78 |
27,74 |
39,95 |
71,0 |
110 |
— |
— |
— |
— |
|
50 |
— |
— |
— |
— |
— |
— |
1,930 |
2,77 |
4,93 |
7,71 |
11,10 |
19,75 |
30,83 |
44,39 |
78,9 |
122 |
193 |
— |
— |
— |
|
55 |
— |
— |
— |
— |
— |
— |
— |
3,05 |
5,42 |
8,48 |
12,21 |
21,73 |
33,91 |
48,83 |
86,8* |
136 |
212 |
— |
— |
— |
|
60 |
— |
— |
— |
— |
— |
— |
— |
3,33 |
5,92 |
9,25 |
13,32 |
23,70 |
36,99 |
53,27 |
94,7 |
148 |
231 |
379 |
— |
— |
|
65 |
— |
— |
— |
— |
— |
— |
— |
— |
6,41 |
10,00 |
14,40 |
25,70 |
40,10 |
57,70 |
102,6 |
160 |
250 |
410 |
— |
— |
|
70 |
— |
— |
— |
— |
— |
— |
— |
— |
6,90 |
10,79 |
15,54 |
27,65 |
43,16 |
62,15 |
110,0 |
173 |
270 |
442 |
— |
— |
|
75 |
— |
— |
— |
— |
— |
— |
— |
— |
7,40 |
11,60 |
16,7 |
29,60 |
46,30 |
66,60 |
118,4 |
185 |
289 |
416,2 473,5* |
— |
— |
|
90 |
— |
— |
— |
— |
— |
— |
— |
— |
7,89 |
12,33 |
17,76 |
31,60 |
49,32 |
71,02 |
126,0 |
197 |
308 |
505 |
789 |
— |
|
85 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
13,10 |
18,90 |
33,60 |
52,4 |
75,5 |
134,1 |
209,6 |
327,5 |
471,7 536,6* |
838,5 |
— |
|
90 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
13,87 |
19,98 |
35,55 |
55,49 |
79,90 |
142,0 |
222 |
347 |
568 |
888 |
— |
|
95 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
14,60 |
21,1 |
37,5 |
58,6 |
84,4 |
149,9 |
234,3 |
366 |
527,2 599,7* |
937,2 |
— |
|
100 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
15,41 |
22,20 |
39,50 |
61,65 |
88,78 |
158,0 |
247 |
385 |
631 |
986 |
1541 |
|
110 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
24,42 |
43,45 |
67,82 |
97,66 |
174,0 |
271 |
424 |
694 |
1085 |
1695 |
|
120 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
26,64 |
47,40 |
73,98 |
106,54 |
189,0 |
296 |
462 |
758 |
1184 |
1849 |
|
140 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
55,30 |
86,31 |
124,37 |
220,0 |
345 |
539 |
884 |
1381 |
2158 |
|
160 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
63,20 |
98,64 |
142,06 |
252,0 |
395 |
616 |
1010 |
1578 |
2466 |
|
180 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
294,0 |
444 |
693 |
1136 |
1775 |
2774 |
|
200 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
316,0 |
493 |
771 |
1263 |
1973 |
3082 |
|
220 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
346,0 |
543 |
848 |
1389 |
2170 |
3391 |
|
250 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
394,0 |
617 |
963 |
1578 |
2466 |
3853 |
|
280 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
441,0 |
690 |
1079 |
1768 |
2762 |
4315 |
* Для штифтов d = (1,6) и (32) мм
Примечание. Размеры, заключенные в скобки, применять не рекомендуется

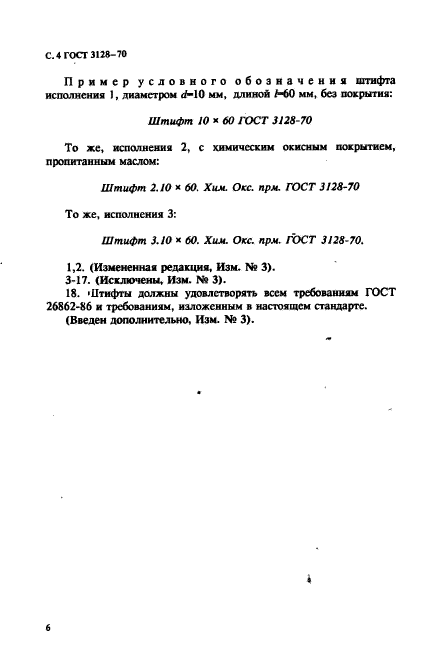

Пример условного обозначения штифта исполнения 1, диаметром d = 10 мм, длиной l = 60 мм, без покрытия:
Штифт 10 ´ 60 ГОСТ 3128-70
То же, исполнения 2, с химическим окисным покрытием, пропитанным маслом:
Штифт 2.10 ´ 60. Хим. Окс. прм. ГОСТ 3128-70
То же, исполнения 3:
Штифт 3.10 ´ 60. Хим. Окс. прм. ГОСТ 3128-70.
1, 2. (Измененная редакция, Изм. № 3).
3 — 17. (Исключены, Изм. № 3).
18. Штифты должны удовлетворять всем требованиям ГОСТ 26862-86 и требованиям, изложенным в настоящем стандарте.
(Введен дополнительно, Изм. № 3).

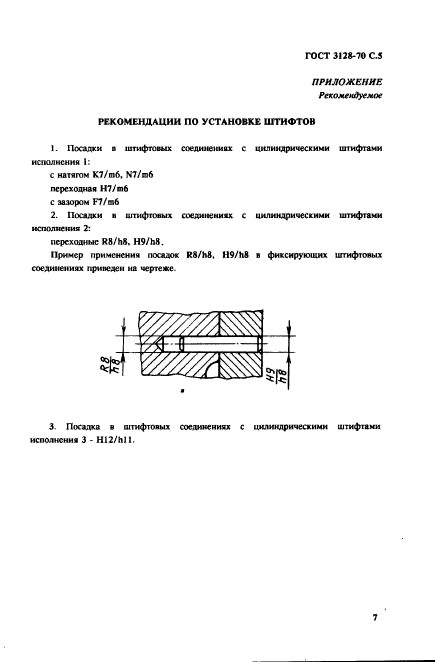

ПРИЛОЖЕНИЕ
Рекомендуемое
РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ ШТИФТОВ
1. Посадки в штифтовых соединениях с цилиндрическими штифтами исполнения 1:
с натягом К7/m6, N7/m6
переходная Н7/m6
с зазором F7/m6
2. Посадки в штифтовых соединениях с цилиндрическими штифтами исполнения 2:
переходные R8/h8, H9/h8.
Пример применения посадок R8/h8, H9/h8 в фиксирующих штифтовых соединениях приведен на чертеже.
3. Посадка в штифтовых соединениях с цилиндрическими штифтами исполнения 3 — Н12/h11.

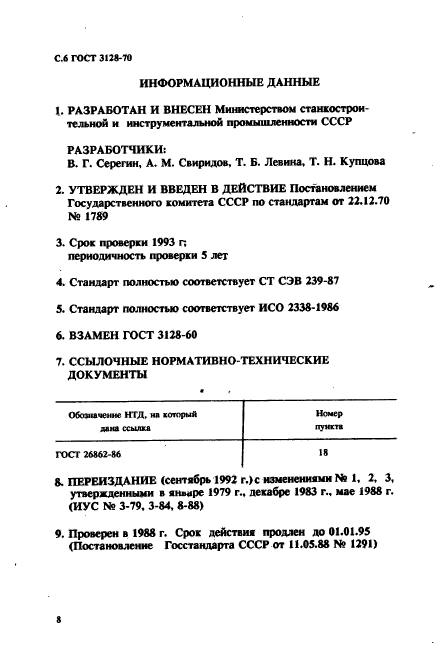

ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР
РАЗРАБОТЧИКИ:
В.Г. Серегин, А.М. Свиридов, Т.Б. Левина, Т.Н. Купцова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 22.12.70 № 1789
3. Срок проверки 1993 г; периодичность проверки 5 лет
4. Стандарт полностью соответствует СТ СЭВ 239-87
5. Стандарт полностью соответствует ИСО 2338-1986
6. ВЗАМЕН ГОСТ 3128-60
7. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
ГОСТ 26862-86 |
18 |
8. ПЕРЕИЗДАНИЕ (сентябрь 1992 г.) с изменениями № 1, 2, 3, утвержденными в январе 1979 г., декабре 1983 г., мае 1988 г. (ИУС № 3-79, 3-84, 8-88)
9. Проверен в 1988 г. Срок действия продлен до 01.01.95 (Постановление Госстандарта СССР от 11.05.88 № 1291)
