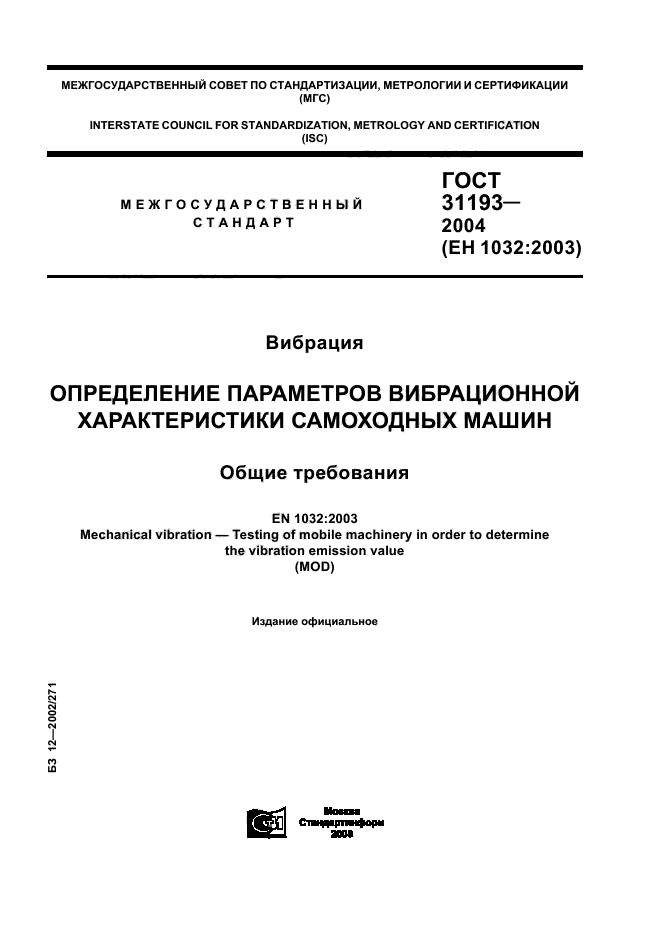

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

(МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION

(ISC)

ГОСТ

МЕЖГОСУДАРСТВЕННЫЙ 31193—

стандарт 2004

(EH 1032:2003)

Вибрация

ОПРЕДЕЛЕНИЕ ПАРАМЕТРОВ ВИБРАЦИОННОЙ ХАРАКТЕРИСТИКИ САМОХОДНЫХ МАШИН

Общие требования

EN 1032:2003

Mechanical vibration — Testing of mobile machinery in order to determine the vibration emission value (MOD)

Издание официальное

со

gg Стшччцтиформ

ГОСТ 31193-2004

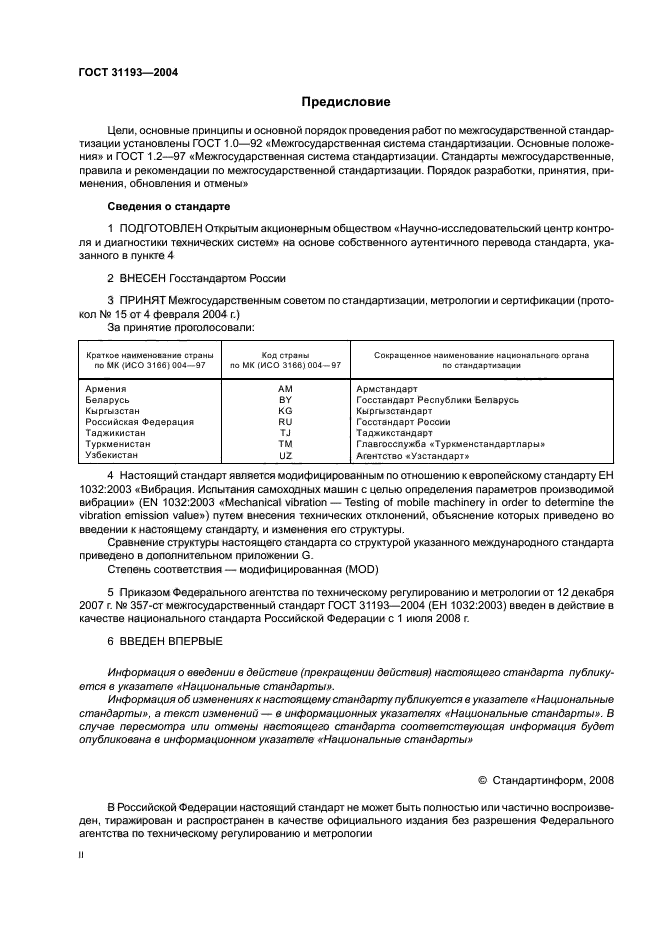

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения. обновления и отмены»

Сведения о стандарте

1 ПОДГОТОВЛЕН Открытым акционерным обществом «Научно-исследовательский центр контроля и диагностики технических систем» на основе собственного аутентичного перевода стандарта, указанного в пункте 4

2 ВНЕСЕН Госстандартом России

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 15 от 4 февраля 2004 г.)

За принятие проголосовали:

Краткое наименование страны по МК <ИСО 31661004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального ортана по стаидартиэдции
Армения	AM	Армстандарт
Беларусь	BY	Госстандарт Республики Беларусь
Кыргызстан	KG	Кыргызстандарт
Российская Федерация	RU	Госстандарт России
Таджикистан	TJ	Таджикстандарт
Туркменистан	TM	Главгосслужба «Туркыенстандартлары»
Узбекистан	U 2	Агентство «Узстандарт*

4 Настоящий стандарт является модифицированным по отношению к европейскому стандарту ЕН 1032:2003 «Вибрация. Испытания самоходных машин с цепью определения параметров производимом вибрации» (EN 1032:2003 «Mechanical vibration — Testing of mobile machinery in order to determine the vibration emission value») путем внесения технических отклонений, объяснение которых приведено во введении к настоящему стандарту, и изменения его структуры.

Сравнение структуры настоящего стандарта со структурой указанного международного стандарта приведено в дополнительном приложении G.

Степень соответствия — модифицированная (MOD)

5 Приказом Федерального агентства по техническому регулированию и метрологии от 12 декабря 2007 г. No 357-ст межгосударственный стандарт ГОСТ 31193-2004 (ЕН 1032:2003) введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2008 г.

6 ВВЕДЕН ВПЕРВЫЕ

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст изменений — в информационных указателях «Национальные стандарты». В случав первшотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официапьного издания без разрешения Федерального агентства по техническому регупированию и метрологии

ГОСТ 31193-2004

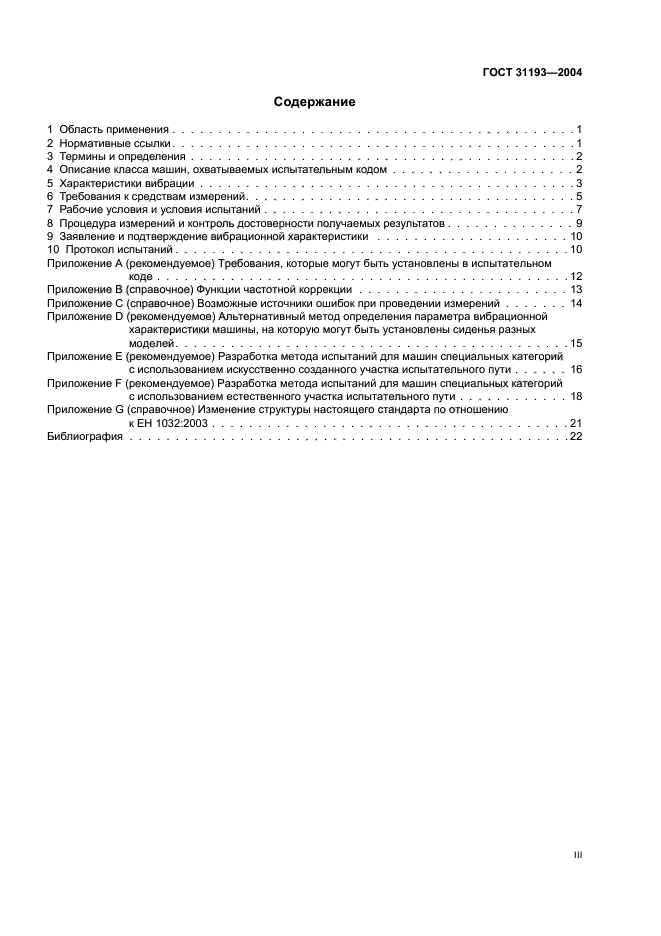

Содержание

1 Область применения……………………………………..1

2 Нормативные ссылки……………………………………..1

3 Термины и определения……………………………………2

4 Описание класса машин, охватываемых испытательным кодом………………..2

5 Характеристики вибрации…………………………………..3

6 Требования к средствам измерений………………………………5

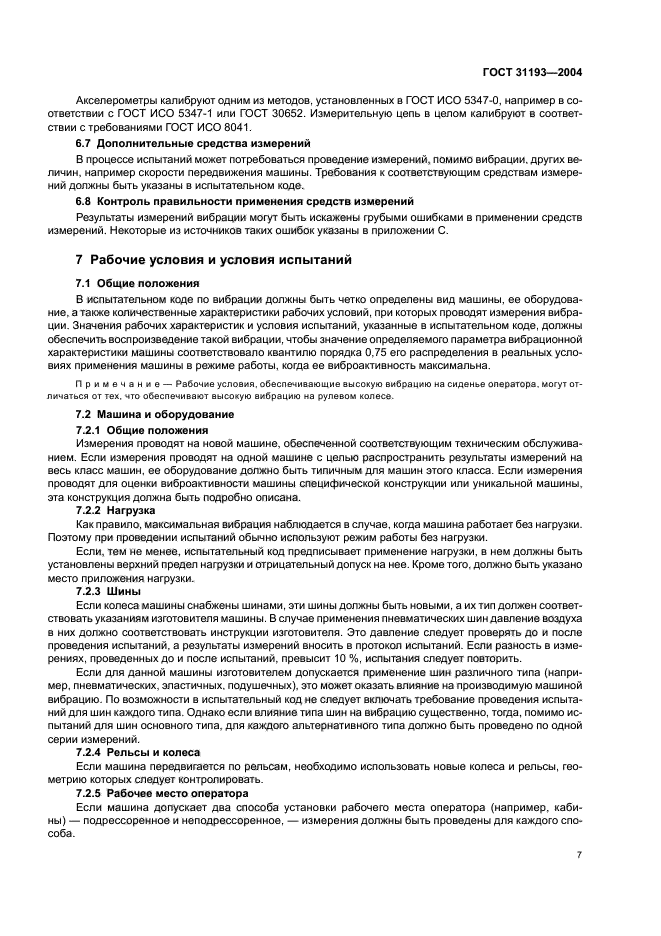

7 Рабочие условия и условия испытаний…………………………….7

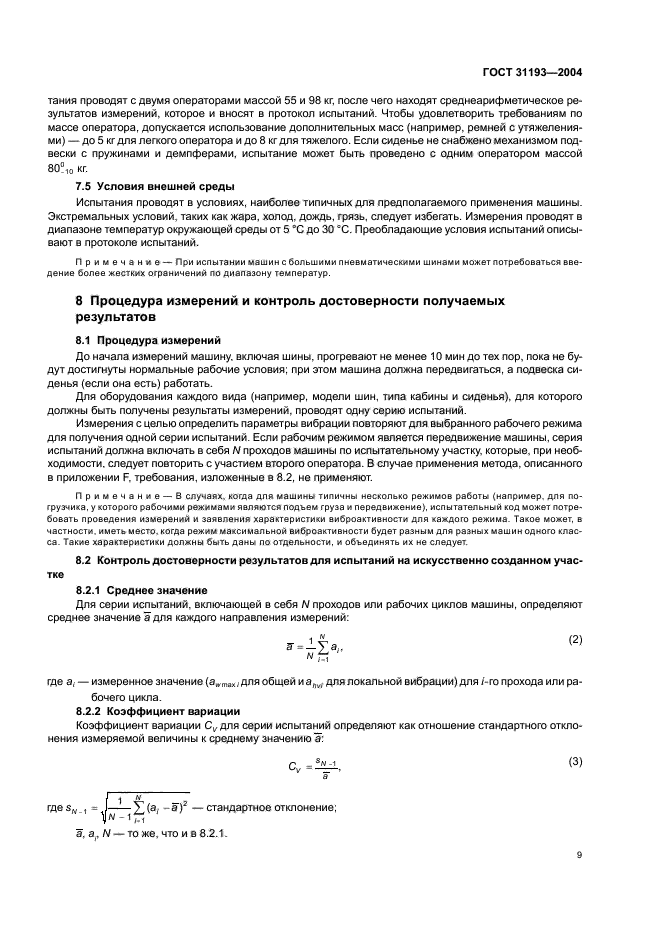

8 Процедура измерений и контроль достоверности получаемых результатов…………..9

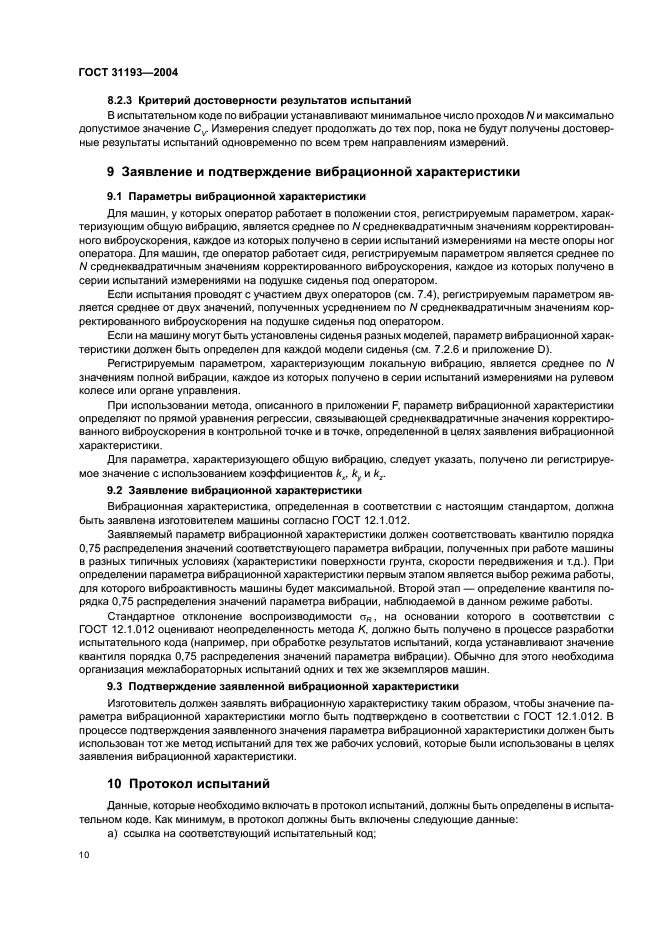

9 Заявление и подтверждение вибрационной характеристики…………………10

10 Протокол испытаний…………………………………….10

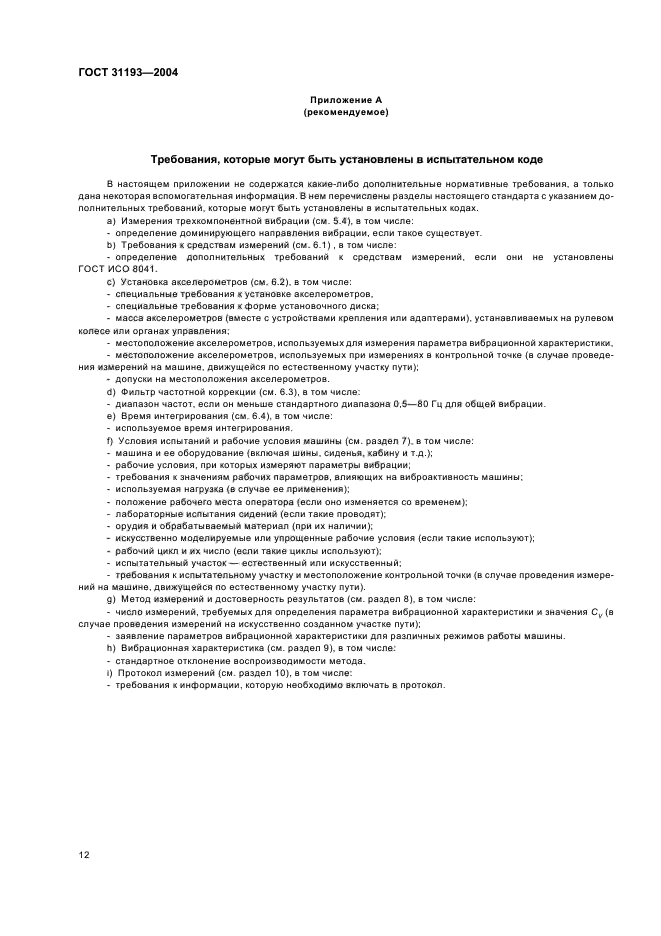

Приложение А (рекомендуемое) Требования, которые могут быть установлены в испытательном

коде………………………………………12

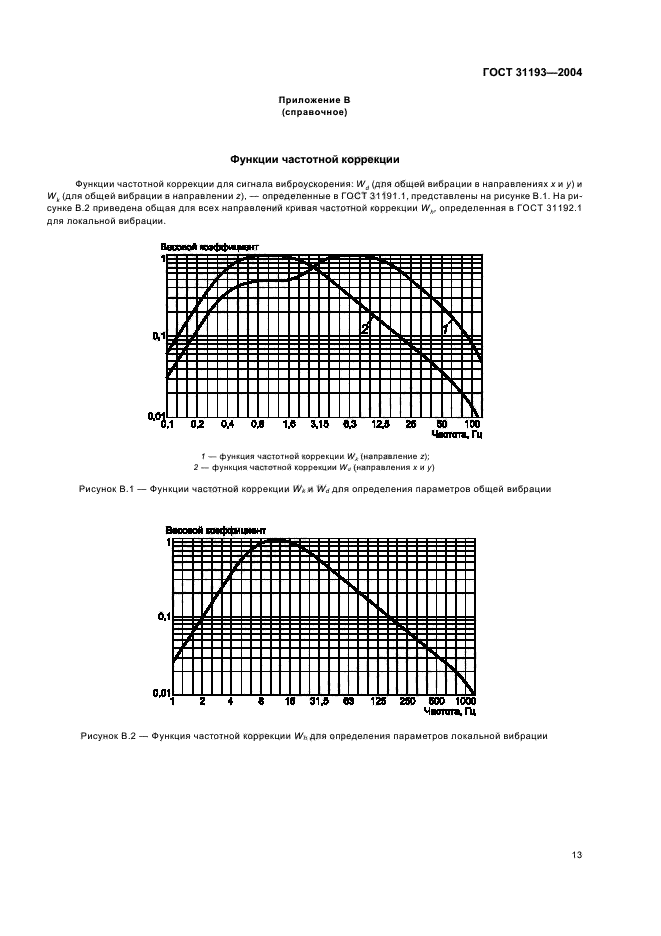

Приложение В (справочное) Функции частотной коррекции…………………..13

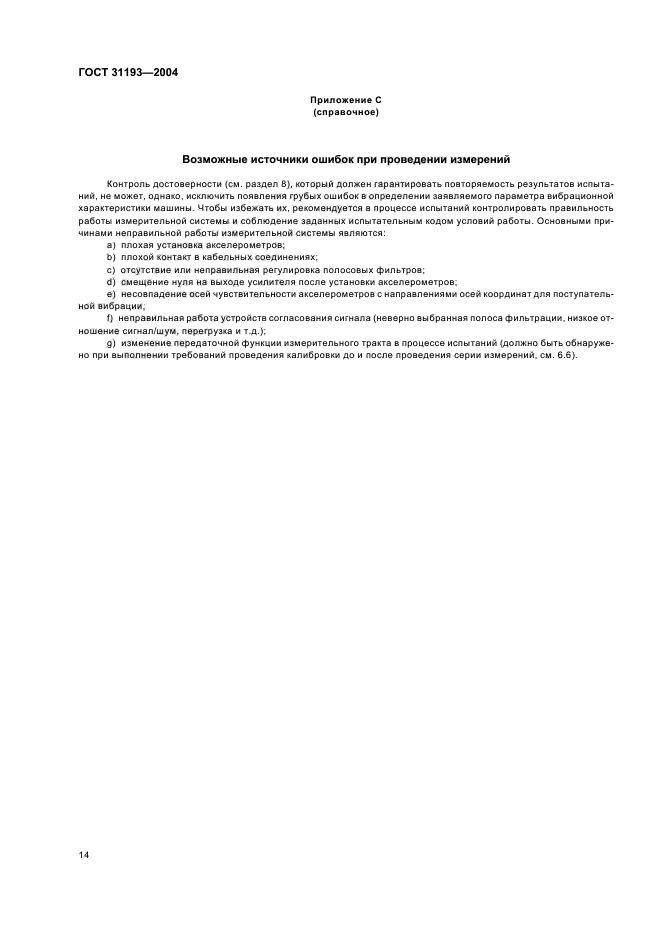

Приложение С (справочное) Возможные источники ошибок при проведении измерений…….14

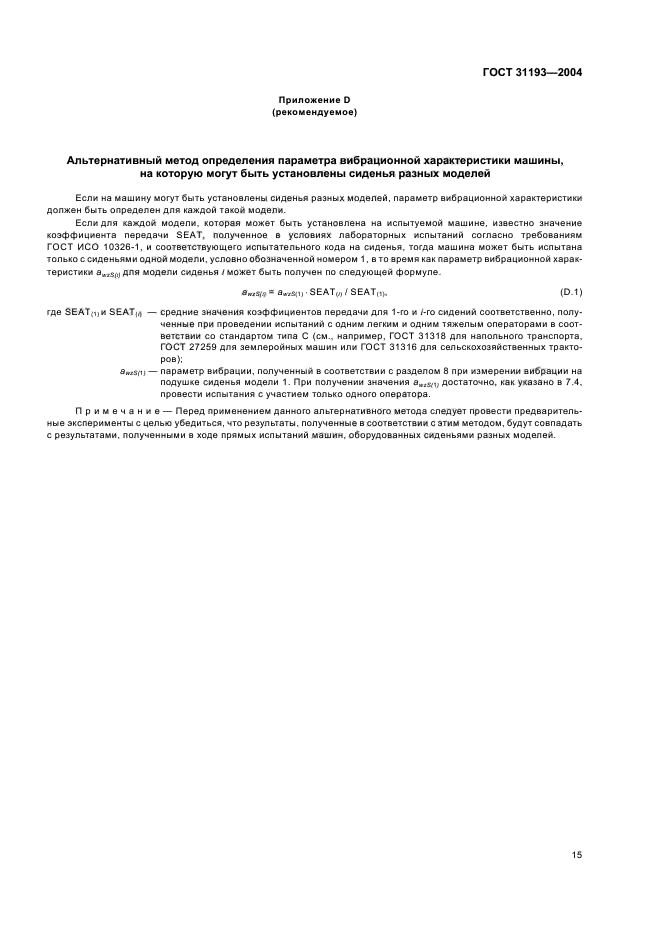

Приложение D (рекомендуемое) Альтернативный метод определения параметра вибрационной характеристики машины, на которую могут быть установлены сиденья разных

моделей…………………………………….15

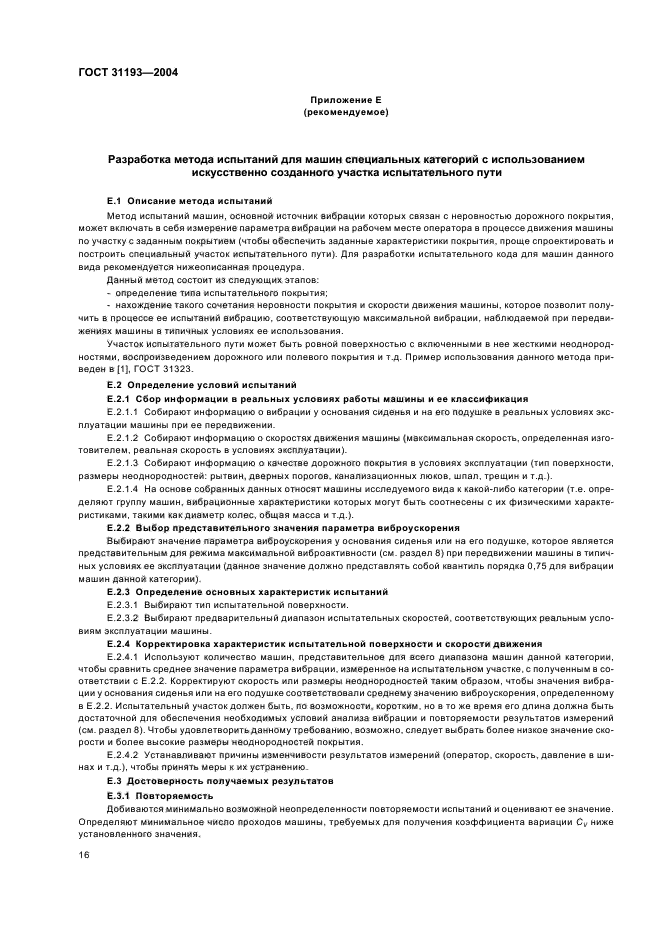

Приложение Е (рекомендуемое) Разработка метода испытаний для машин специальных категорий

с использованием искусственно созданного участка испытательного пути……16

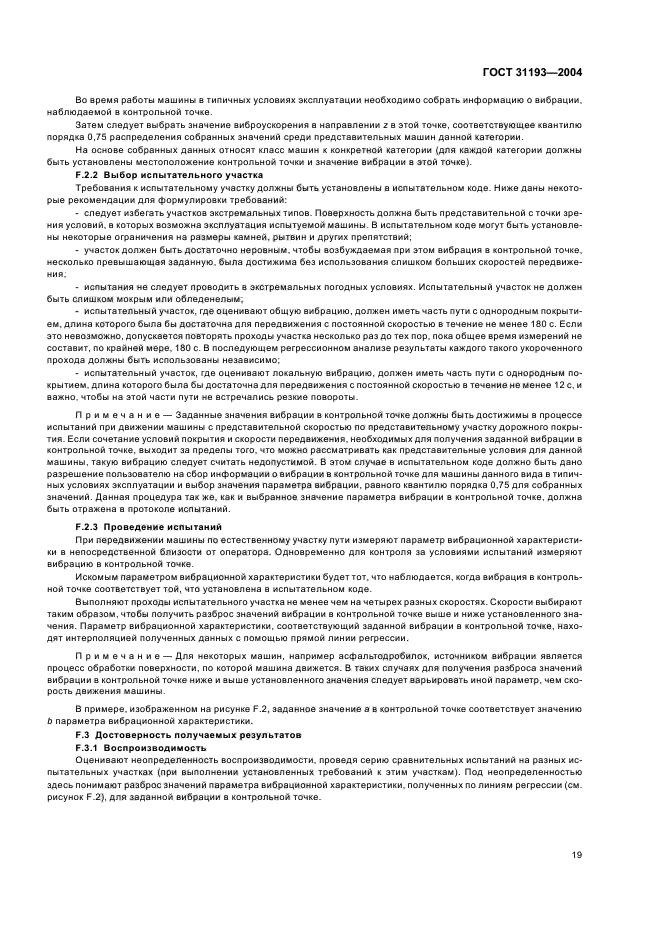

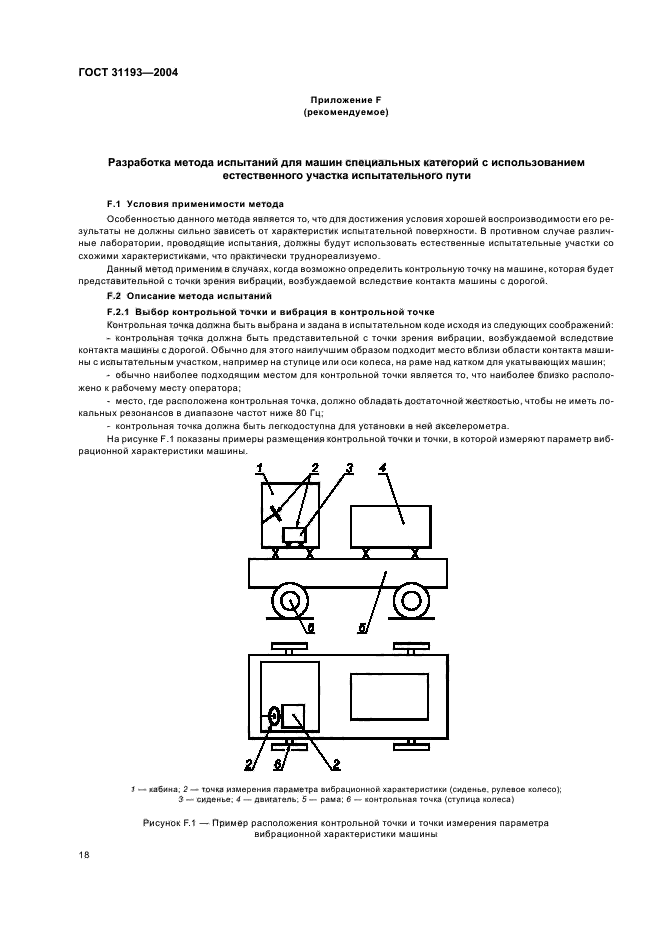

Приложение F (рекомендуемое) Разработка метода испытаний для машин специальных категорий

с использованием естественного участка испытательного пути…………18

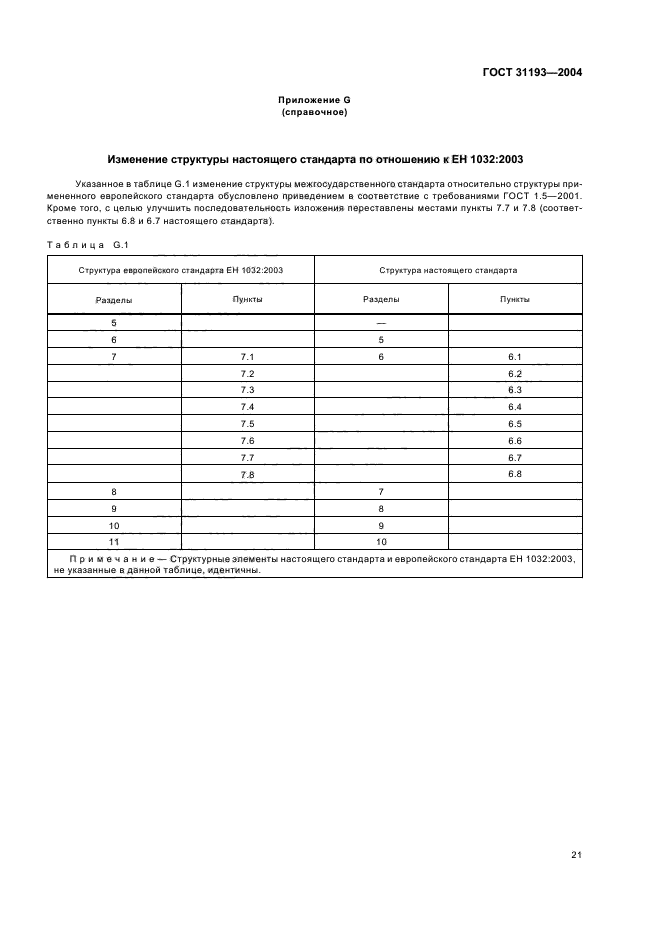

Приложение G (справочное) Изменение структуры настоящего стандарта по отношению

кЕН 1032:2003 …………………………………21

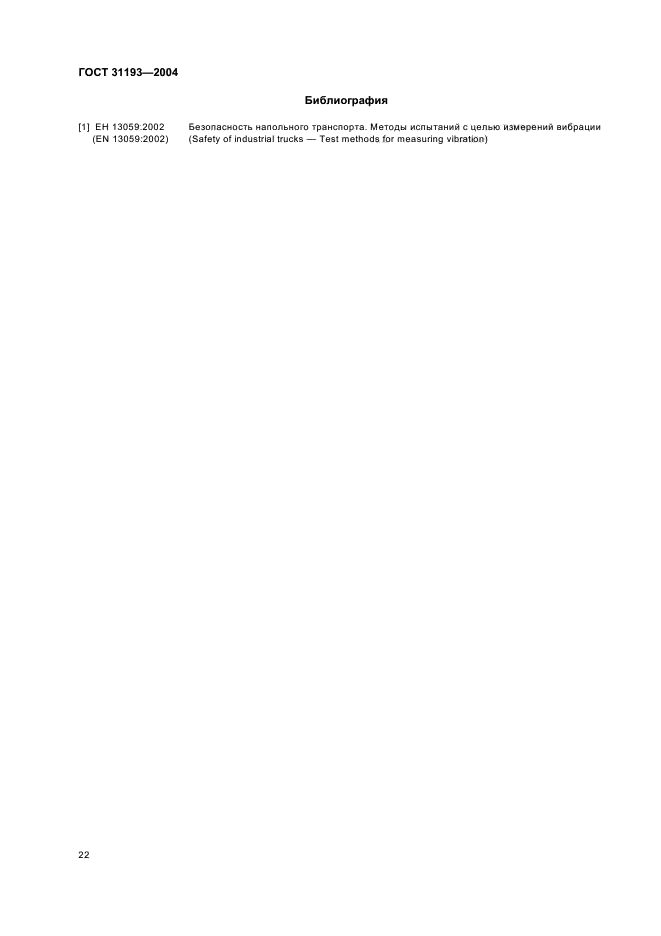

Библиография…………………………………………22

ill

ГОСТ 31193-2004

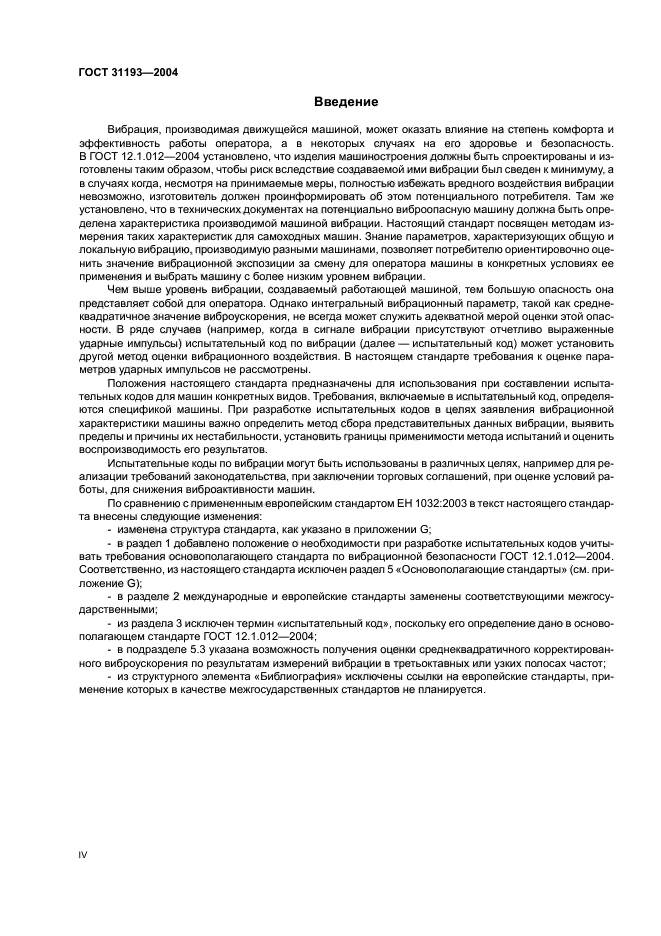

Введение

Вибрация, производимая движущейся машиной, может оказать влияние на степень комфорта и эффективность работы оператора, а в некоторых случаях на его здоровье и безопасность. В ГОСТ 12.1.012-2004 установлено, что изделия машиностроения должны быть спроектированы и изготовлены таким образом, чтобы риск вследствие создаваемой ими вибрации был сведен к минимуму, а в случаях когда, несмотря на принимаемые меры, полностью избежать вредного воздействия вибрации невозможно, изготовитель должен проинформировать об этом потенциапьного потребителя. Там же установлено, что в технических документах на потенциально виброопасную машину должна быть определена характеристика производимой машиной вибрации. Настоящий стандарт посвящен методам измерения таких характеристик для самоходных машин. Знание параметров, характеризующих общую и покапьную вибрацию, производимую разными машинами, позволяет потребитепю ориентировочно оценить значение вибрационной экспозиции за смену для оператора машины в конкретных усповиях ее применения и выбрать машину с бопее низким уровнем вибрации.

Чем выше уровень вибрации, создаваемый работающей машиной, тем бопьшую опасность она представпяет собой дпя оператора. Однако интегральный вибрационный параметр, такой как среднеквадратичное значение виброускорения, не всегда может служить адекватной мерой оценки этой опасности. В ряде спучаев (например, когда в сигнале вибрации присутствуют отчетливо выраженные ударные импульсы) испытатепьный код по вибрации (далее — испытательный код) может установить другой метод оценки вибрационного воздействия. В настоящем стандарте требования к оценке параметров ударных импупьсов не рассмотрены.

Попожения настоящего стандарта предназначены для испопьзования при составпении испыта-тепьных кодов дпя машин конкретных видов. Требования, включаемые в испытательный код. определяются спецификой машины. При разработке испытательных кодов в целях заявления вибрационной характеристики машины важно определить метод сбора представитепьных данных вибрации, выявить пределы и причины их нестабипьности, установить границы применимости метода испытаний и оценить воспроизводимость его результатов.

Испытательные коды по вибрации могут быть испопьзованы в разпичных целях, например дпя реализации требований законодательства, при заключении торговых соглашений, при оценке усповий работы, дпя снижения виброактивности машин.

По сравнению с примененным европейским стандартом ЕН 1032:2003 в текст настоящего стандарта внесены следующие изменения:

— изменена структура стандарта, как указано в припожении G;

— в раздел 1 добавлено положение о необходимости при разработке испытательных кодов учитывать требования основополагающего стандарта по вибрационной безопасности ГОСТ 12.1.012-2004. Соответственно, из настоящего стандарта исключен раздел 5 «Основопопагающие стандарты» (см. при-ложение G);

— в разделе 2 международные и европейские стандарты заменены соответствующими межгосударственными;

— из раздела 3 исключен термин «испытательный код», поскольку его определение дано в основополагающем стандарте ГОСТ 12.1.012-2004;

— в подразделе 5.3 указана возможность получения оценки среднеквадратичного корректированного виброускорения по резупьтатам измерений вибрации в третьоктавных или узких полосах частот;

— из структурного элемента «Библиография» исключены ссылки на европейские стандарты, применение которых в качестве межгосударственных стандартов не планируется.

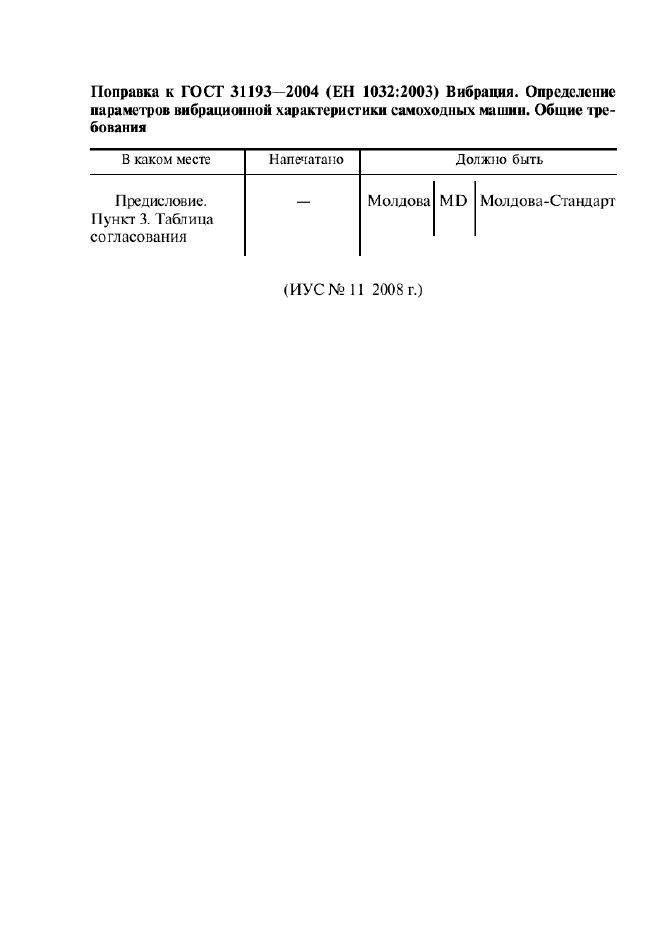

Поправка к ГОСТ 31193-2004 (ЕН 1032:2003) Вибрация. Определение параметров вибрационной характеристики самоходных машин. Обшие требования

В каком месте	Напечатано		Должно быть
Предисловие. Пункт 3. Таблица согласования	—	Молдова	MD	Молдова-Стандарт

(ИУС№ 11 2008 г.)

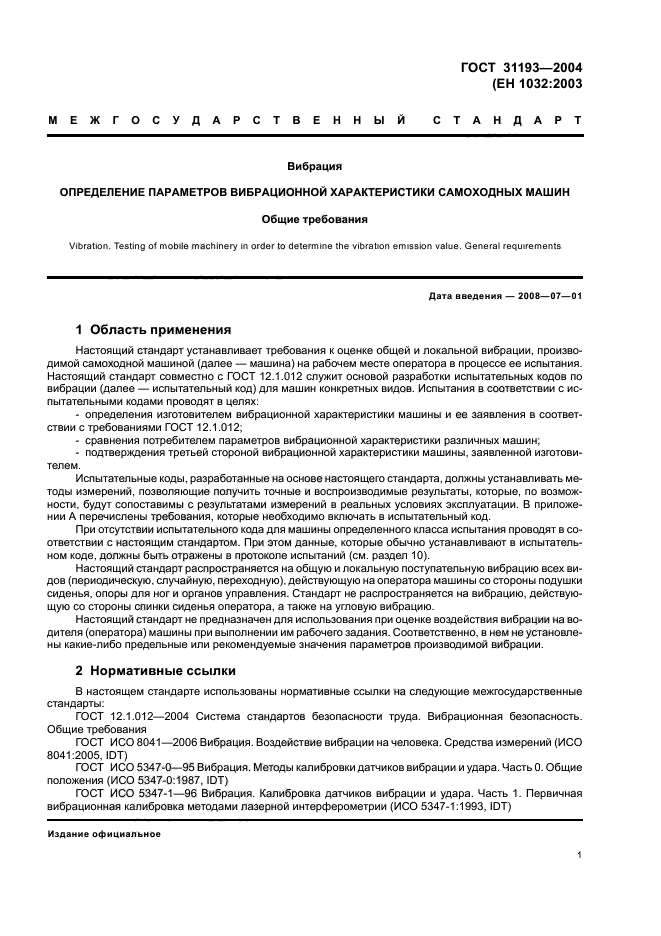

ГОСТ 31193-2004 (EH 1032:2003

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Вибрация

ОПРЕДЕЛЕНИЕ ПАРАМЕТРОВ ВИБРАЦИОННОЙ ХАРАКТЕРИСТИКИ САМОХОДНЫХ МАШИН

Общие требования

Vibration. Testing of mobile machinery in order to determine the vibration emission value. General requirements

Дата введения — 2008—07—01

1 Область применения

Настоящий стандарт устанавливает требования к оценке общей и локальной вибрации, производимой самоходной машиной (далее — машина) на рабочем месте оператора в процессе ее испытания. Настоящий стандарт совместно с ГОСТ 12.1.012 спужит основой разработки испытательных кодов по вибрации (далее — испытательный код) для машин конкретных видов. Испытания в соответствии с испытательными кодами проводят в целях:

— определения изготовителем вибрационной характеристики машины и ее заявления в соответствии с требованиями ГОСТ 12.1.012;

— сравнения потребителем параметров вибрационной характеристики различных машин;

— подтверждения третьей стороной вибрационной характеристики машины, заявленной изготовителем.

Испытательные коды, разработанные на основе настоящего стандарта, должны устанавливать методы измерений, позволяющие получить точные и воспроизводимые результаты, которые, по возможности. будут сопоставимы с резупьтатами измерений в реальных условиях эксплуатации. В приложении А перечислены требования, которые необходимо включать в испытательный код.

При отсутствии испытатепьного кода для машины определенного класса испытания проводят в соответствии с настоящим стандартом. При этом данные, которые обычно устанавливают в испытательном коде, должны быть отражены в протоколе испытаний (см. раздел 10).

Настоящий стандарт распространяется на общую и локальную поступательную вибрацию всех видов (периодическую, случайную, переходную), действующую на оператора машины со стороны подушки сиденья, опоры для ног и органов управления. Стандарт не распространяется на вибрацию, действующую со стороны спинки сиденья оператора, а также на угловую вибрацию.

Настоящий стандарт не предназначен для использования при оценке воздействия вибрации на водителя (оператора) машины при выпопнении им рабочего задания. Соответственно, в нем не установлены какие-либо предельные или рекомендуемые значения параметров производимой вибрации.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 12.1.012-2004 Система стандартов безопасности труда. Вибрационная безопасность. Общие требования

ГОСТ ИСО 8041-2006 Вибрация. Воздействие вибрации на человека. Средства измерений (ИСО 8041:2005, ЮТ)

ГОСТ ИСО 5347-0-95 Вибрация. Методы калибровки датчиков вибрации и удара. Часть 0. Общие положения (ИСО 5347-0:1987, IDT)

ГОСТ ИСО 5347-1-96 Вибрация. Калибровка датчиков вибрации и удара. Часть 1. Первичная вибрационная калибровка методами лазерной интерферометрии (ИСО 5347-1:1993, IDT)

Издание официальное

ГОСТ 31193-2004

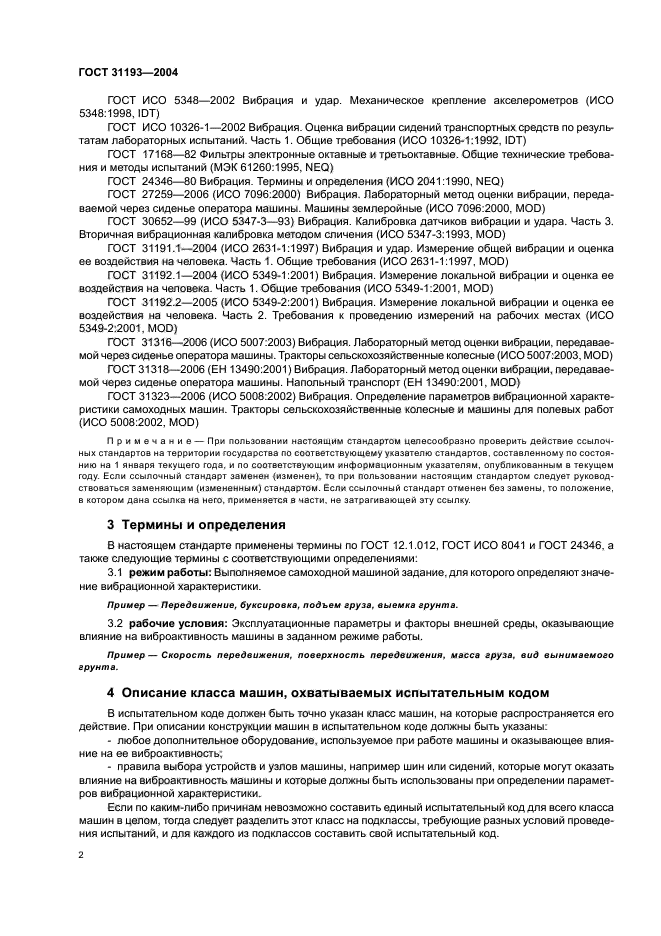

ГОСТ ИСО 5348-2002 Вибрация и удар. Механическое крепление акселерометров (ИСО 5348:1998. ЮТ)

ГОСТ ИСО 10326-1-2002 Вибрация. Оценка вибрации сидений транспортных средств по результатам лабораторных испытаний. Часть 1. Общие требования (ИСО 10326-1:1992. ЮТ)

ГОСТ 17168-82 Фильтры электронные октавные и третьоктавные. Общие технические требования и методы испытаний (МЭК 61260:1995. NEQ)

ГОСТ 24346-80 Вибрация. Термины и определения (ИСО 2041:1990. NEQ)

ГОСТ 27259-2006 (ИСО 7096:2000) Вибрация. Лабораторный метод оценки вибрации, передаваемой через сиденье оператора машины. Машины землеройные (ИСО 7096:2000. MOD)

ГОСТ 30652-99 (ИСО 5347-3—93) Вибрация. Калибровка датчиков вибрации и удара. Часть 3. Вторичная вибрационная калибровка методом сличения (ИСО 5347-3:1993. MOD)

ГОСТ 31191.1-2004 (ИСО 2631-1:1997) Вибрация и удар. Измерение общей вибрации и оценка ее воздействия на человека. Часть 1. Общие требования (ИСО 2631-1:1997, MOD)

ГОСТ 31192.1-2004 (ИСО 5349-1:2001) Вибрация. Измерение локальной вибрации и оценка ее воздействия на человека. Часть 1. Общие требования (ИСО 5349-1:2001, MOD)

ГОСТ 31192.2-2005 (ИСО 5349-2:2001) Вибрация. Измерение локальной вибрации и оценка ее воздействия на человека. Часть 2. Требования к проведению измерений на рабочих местах (ИСО 5349-2:2001. MOD)

ГОСТ 31316-2006 (ИСО 5007:2003) Вибрация. Лабораторный метод оценки вибрации, передаваемой через сиденье оператора машины. Тракторы сельскохозяйственные колесные (ИСО 5007:2003, MOD) ГОСТ 31318-2006 (ЕН 13490:2001) Вибрация. Лабораторный метод оценки вибрации, передаваемой через сиденье оператора машины. Напольный транспорт (ЕН 13490:2001. MOD)

ГОСТ 31323-2006 (ИСО 5008:2002) Вибрация. Определение параметров вибрационной характеристики самоходных машин. Тракторы сельскохозяйственные колесные и машины для полевых работ (ИСО 5008:2002. MOD)

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на территории государства по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ 12.1.012, ГОСТ ИСО 8041 и ГОСТ 24346. а также следующие термины с соответствующими определениями:

3.1 режим работы: Выполняемое самоходной машиной задание, для которого определяют значение вибрационной характеристики.

Пример — Передвижение, буксировка, побьем груза, выемка грунта.

3.2 рабочие условия: Эксплуатационные параметры и факторы внешней среды, оказывающие влияние на виброактивность машины в заданном режиме работы.

Пример — Скорость передвижения, поверхность передвижения, масса груза, вид вынимаемого грунта.

4 Описание класса машин, охватываемых испытательным кодом

В испытательном коде должен быть точно указан класс машин, на которые распространяется его действие. При описании конструкции машин в испытательном коде должны быть указаны:

— любое дополнительное оборудование, используемое при работе машины и оказывающее влияние на ее виброактивность;

— правила выбора устройств и узлов машины, например шин или сидений, которые могут оказать влияние на виброактивность машины и которые должны быть использованы при определении параметров вибрационной характеристики.

Если по каким-либо причинам невозможно составить единый испытательный код для всего класса машин в целом, тогда следует разделить этот класс на подклассы, требующие разных условий проведения испытаний, и для каждого из подклассов составить свой испытательный код.

ГОСТ 31193-2004

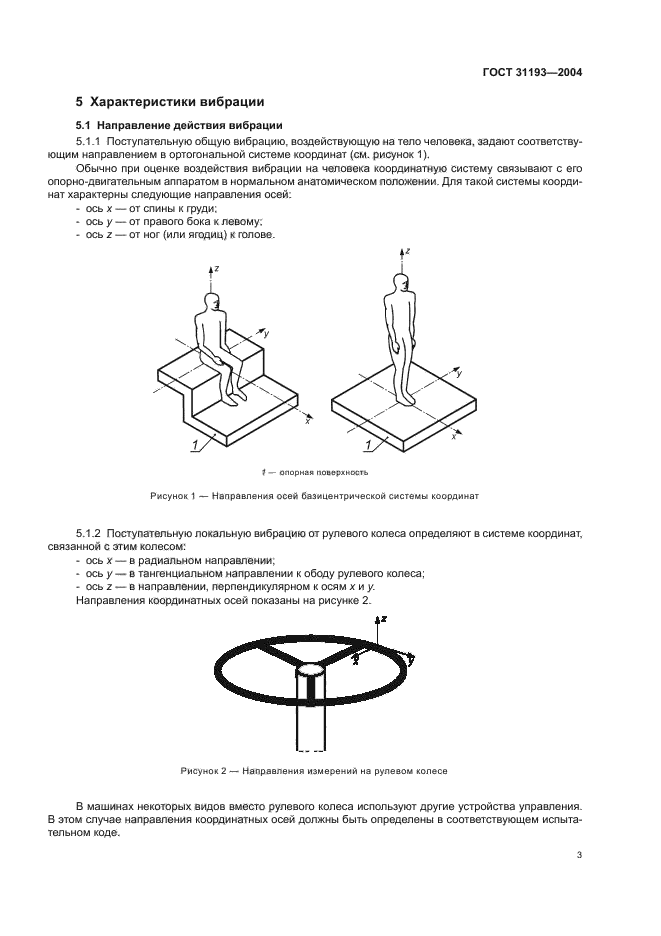

5 Характеристики вибрации

5.1 Направление действия вибрации

5.1.1 Поступательную общую вибрацию, воздействующую на тело человека, задают соответствующим направлением в ортогональной системе координат (см. рисунок 1).

Обычно при оценке воздействия вибрации на человека координатную систему связывают с его опорно-двигательным аппаратом в нормальном анатомическом положении. Для такой системы координат характерны следующие направления осей:

— ось х — от спины к фуди:

• ось у — от правого бока к левому:

— ось г — от ног (или ягодиц) к голове.

1 — опорная поверхность Рисунок 1 — Направления осей базицентрической системы координат

5.1.2 Поступательную локальную вибрацию от рулевого колеса определяют в системе координат, связанной с этим колесом:

— ось х — в радиальном направлении;

• ось у — в тангенциальном направлении к ободу рулевого колеса;

— ось z — в направлении, перпендикулярном к осям х и у.

Направления координатных осей показаны на рисунке 2.

Рисунок 2 — Направления измерений на рулевом колесе

В машинах некоторых видов вместо рулевого колеса используют другие устройства управления. В этом случае направления координатных осей должны быть определены в соответствующем испытательном коде.

ГОСТ 31193-2004

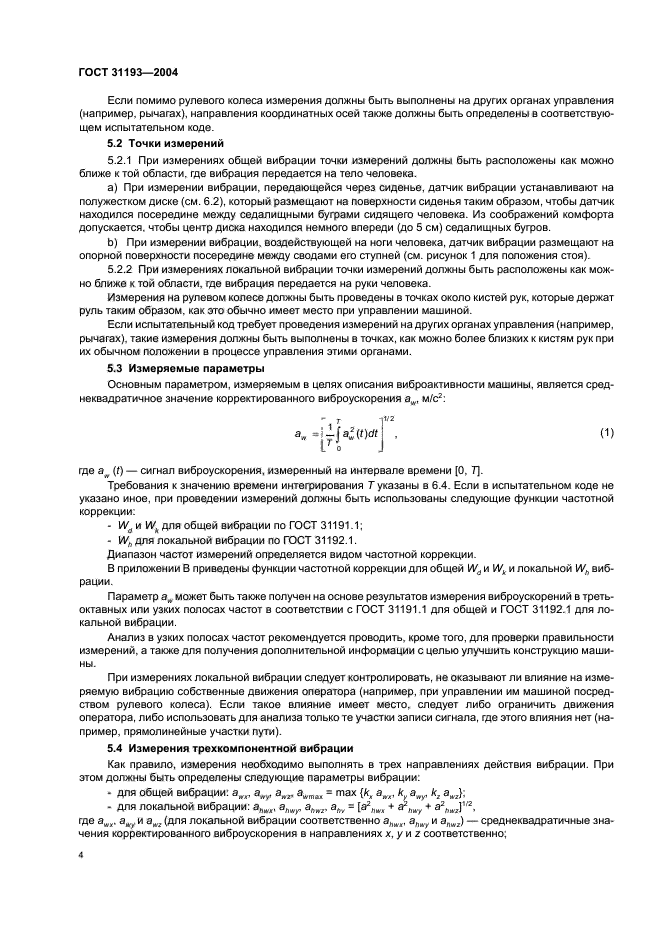

Если помимо рулевого колеса измерения должны быть выполнены на других органах управления (например, рычагах), направления координатных осей также должны быть определены в соответствующем испытательном коде.

5.2 Точки измерений

5.2.1 При измерениях общей вибрации точки измерений должны быть раслопожены как можно бпиже к той области, где вибрация передается на тело человека.

a) При измерении вибрации, передающейся через сиденье, датчик вибрации устанавливают на полужестком диске (см. 6.2), который размещают на поверхности сиденья таким образом, чтобы датчик находился посередине между седалищными буфами сидящего человека. Из соображений комфорта допускается, чтобы центр диска находился немного впереди (до 5 см) седалищных бугров.

b) При измерении вибрации, воздействующей на ноги человека, датчик вибрации размещают на опорной поверхности посередине между сводами его ступней (см. рисунок 1 для положения стоя).

5.2.2 При измерениях локальной вибрации точки измерений должны быть расположены как можно ближе к той области, где вибрация передается на руки чеповека.

Измерения на рупевом колесе должны быть проведены в точках около кистей рук. которые держат руль таким образом, как это обычно имеет место при управлении машиной.

Если испытательный код требует проведения измерений на других органах управления (например, рычагах), такие измерения должны быть выполнены в точках, как можно более близких к кистям рук при их обычном положении в процессе управления этими органами.

5.3 Измеряемые параметры

Основным параметром, измеряемым в целях описания виброактивности машины, является среднеквадратичное значение корректированного виброускорения a_w, м/с²:

(1)

где а_я (0 — сигнал виброускорения, измеренный на интервале времени [0, 7}.

Требования к значению времени интегрирования Т указаны в 6.4. Если в испытательном коде не указано иное, при проведении измерений должны быть использованы следующие функции частотной коррекции:

— W_a и W_k для общей вибрации по ГОСТ 31191.1;

— W_h для локальной вибрации по ГОСТ 31192.1.

Диапазон частот измерений определяется видом частотной коррекции.

В приложении В приведены функции частотной коррекции для общей W_a и И/* и локальной W>, вибрации.

Параметр а„ может быть также получен на основе результатов измерения виброусхорений в треть-октавных или узких полосах частот в соответствии с ГОСТ 31191.1 для общей и ГОСТ 31192.1 для локальной вибрации.

Анализ в узких поносах частот рекомендуется проводить, кроме того, для проверки правильности измерений, а также для получения дополнительной информации с целью улучшить конструкцию машины.

При измерениях локальной вибрации следует контролировать, не оказывают ли влияние на измеряемую вибрацию собственные движения оператора (например, при управлении им машиной посредством рулевого колеса). Если такое влияние имеет место, следует либо ограничить движения оператора, пибо испопьзовать для анализа только те участки записи сигнала, где этого влияния нет (например, прямолинейные участки пути).

5.4 Измерения трехкомпонентной вибрации

Как правило, измерения необходимо выпопнять в трех направпениях действия вибрации. При этом должны быть определены следующие параметры вибрации:

• для общей вибрации: а„_л. а„_у, а_я2. a_wmiI = max {к, а„_л, к_у а_яу, к_г а_Ш2);

— для локальной вибрации: а_Пшх, а_п„_г а_Ькг, a_fr, = [а*_пш, + а²*.., ♦ a\_w2)^v\

где а_шж. a_wf и a_wz (для локальной вибрации соответственно а„_шх, a_hwy и a_nwz) — среднеквадратичные значения корректированного виброускорения в направлениях х, у и z соответственно;

ГОСТ 31193-2004

— k_t, k_f и к_г — коэффициенты, соответствующие данному виду частотной коррекции, по ГОСТ 31191.1. В случае применения функций частотной коррекции W_э и W’_к значения этих коэффициентов равны соответственно 1,4; 1,4 и 1.

Если известно, что для данной машины имеется доминирующее направление вибрации, в испытательном коде по вибрации может быть установлено, что вибрацию измеряют только в одном направлении с указанием этого направления. При этом для локальной вибрации под значением a_hv понимают среднеквадратичное значение вибрации в указанном направлении.

Направление действия вибрации можно считать доминирующим, если среднеквадратичное значение корректированного виброускорения в каждом из двух других направлений будет составлять менее 66 % данного значения в доминирующем направлении. При измерении вибрации в каждом направлении следует использовать соответствующие весовые коэффициенты к_х, /с_у и к_г

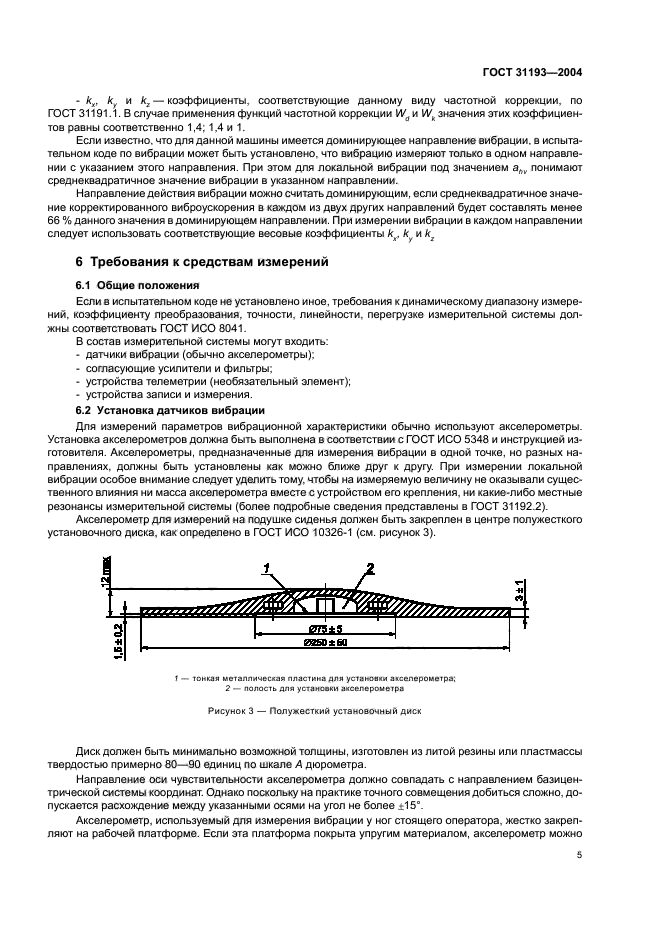

6 Требования к средствам измерений

6.1 Общие положения

Если в испытательном коде не установлено иное, требования к динамическому диапазону измерений. коэффициенту преобразования, точности, пинейности. перегрузке измерительной системы должны соответствовать ГОСТ ИСО 8041.

В состав измерительной системы могут входить:

— датчики вибрации (обычно акселерометры):

— согласующие усилители и фильтры;

— устройства телеметрии (необязательный элемент);

— устройства записи и измерения.

6.2 Установка датчиков вибрации

Для измерений параметров вибрационной характеристики обычно используют акселерометры. Установка акселерометров должна быть выпопнена в соответствии с ГОСТ ИСО 5348 и инструкцией изготовителя. Акселерометры, предназначенные для измерения вибрации в одной точке, но разных направлениях. должны быть установлены как можно ближе друг к другу. При измерении локальной вибрации особое внимание следует уделить тому, чтобы на измеряемую величину не оказывали существенного влияния ни масса акселерометра вместе с устройством его крепления, ни какие-либо местные резонансы измерительной системы (более подробные сведения представлены в ГОСТ 31192.2).

Акселерометр для измерений на подушке сиденья должен быть закреппен в центре полужесткого установочного диска, как определено в ГОСТ ИСО 10326-1 (см. рисунок 3).

1 — тонкая металлическая пластина для установки акселерометра; 2 — полость для установки акселерометра

Рисунок 3 — Полужесткий установочный диск

Диск должен быть минимально возможной толщины, изготовлен из литой резины или пластмассы твердостью примерно 80—90 единиц по шкале А дюрометра.

Направление оси чувствительности акселерометра должно совпадать с направлением базицен-трической системы координат. Однако поскольку на практике точного совмещения добиться сложно, допускается расхождение между указанными осями на угол но более ±15°.

Акселерометр, используемый для измерения вибрации у ног стоящего оператора, жестко закрепляют на рабочей платформе. Если эта ппатформа покрыта упругим материалом, акселерометр можно

ГОСТ 31193-2004

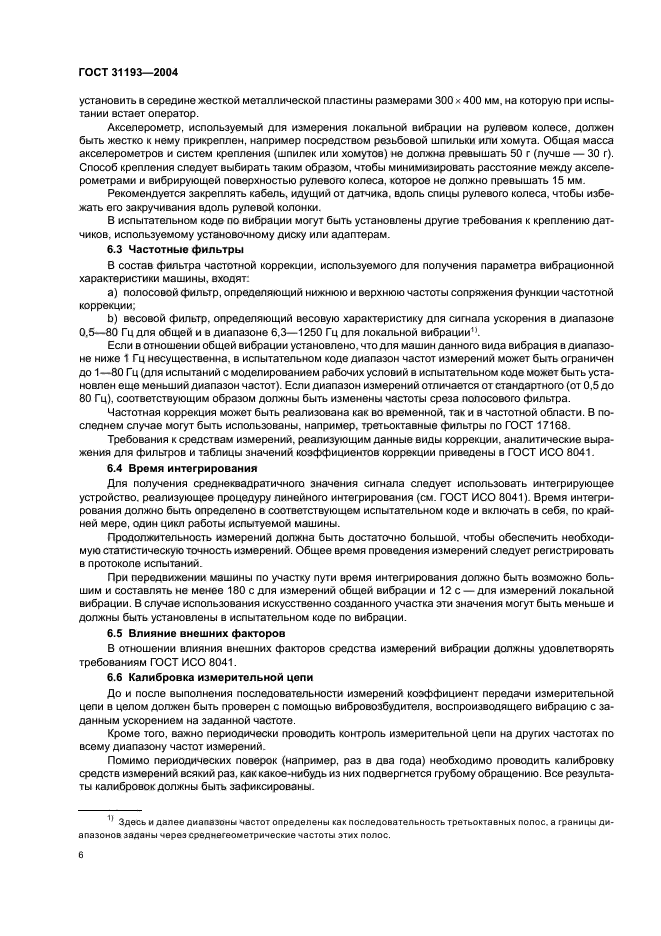

установить в середине жесткой металлической пластины размерами 300 * 400 мм, на которую при испытании встает оператор.

Акселерометр, используемый для измерения локальной вибрации на рулевом колесе, должен быть жестко к нему прикреплен, например посредством резьбовой шпипьки или хомута. Общая масса акселерометров и систем крепления (шпилек или хомутов) не должна превышать 50 г (лучше — 30 г). Способ крепления следует выбирать таким образом, чтобы минимизировать расстояние между акселерометрами и вибрирующей поверхностью рулевого колеса, которое не должно превышать 15 мм.

Рекомендуется закреплять кабель, идущий от датчика, вдоль спицы рулевого колеса, чтобы избежать его закручивания вдоль рулевой колонки.

В испытательном коде по вибрации могут быть установлены другие требования к креплению датчиков. используемому установочному диску или адаптерам.

6.3 Частотные фильтры

В состав фильтра частотной коррекции, используемого для попучения параметра вибрационной характеристики машины, входят:

a) полосовой фильтр, определяющий нижнюю и верхнюю частоты сопряжения функции частотной коррекции;

b) весовой фильтр, определяющий весовую характеристику для сигнала ускорения в диапазоне 0.5—80 Гц для общей и в диапазоне 6.3—1250 Гц для локальной вибрации¹‘.

Если в отношении общей вибрации установлено, что для машин данного вида вибрация в диапазоне ниже 1 Гц несущественна, в испытательном коде диапазон частот измерений может быть ограничен до 1—80 Гц (для испытаний с модепированием рабочих условий в испытательном коде может быть установлен еще меньший диапазон частот). Если диапазон измерений отличается от стандартного (от 0,5 до 80 Гц), соответствующим образом должны быть изменены частоты среза полосового фильтра.

Частотная коррекция может быть реализована как во временной, так и в частотной области. В последнем случае могут быть использованы, например, третьоктавные фильтры по ГОСТ 17168.

Требования к средствам измерений, реализующим данные виды коррекции, аналитические выражения для фильтров и таблицы значений коэффициентов коррекции приведены в ГОСТ ИСО 8041.

6.4 Время интегрирования

Для получения среднеквадратичного значения сигнала следует использовать интегрирующее устройство, реализующее процедуру линейного интегрирования (см. ГОСТ ИСО 8041). Время интегрирования должно быть определено в соответствующем испытательном коде и включать в себя, по крайней мере, один цикл работы испытуемой машины.

Продопжитепьность измерений должна быть достаточно большой, чтобы обеспечить необходимую статистическую точность измерений. Общее время проведения измерений следует регистрировать в протокопе испытаний.

При передвижении машины по участку пути время интегрирования должно быть возможно большим и составлять не менее 180 с для измерений обшей вибрации и 12 с — для измерений локальной вибрации. В случае использования искусственно созданного участка эти значения могут быть меньше и должны быть установлены в испытатепьном коде по вибрации.

6.5 Влияние внешних факторов

В отношении влияния внешних факторов средства измерений вибрации должны удовлетворять требованиям ГОСТ ИСО 8041.

6.6 Калибровка измерительной цепи

До и после выполнения последовательности измерений коэффициент передачи измеритепьной цепи в целом должен быть проверен с помощью вибровозбудителя, воспроизводящего вибрацию с заданным ускорением на заданной частоте.

Кроме того, важно периодически проводить контроль измерительной цепи на других частотах по всему диапазону частот измерений.

Помимо периодических поверок (например, раз в два года) необходимо проводить калибровку средств измерений всякий раз, как какое-нибудь из них подвергнется грубому обращению. Все результа-ты калибровок должны быть зафиксированы.

» Здесь и далее диапазоны частот определены как последовательность третьоктавных полос, а границы диапазонов заданы через среднегеометрические частоты этих полос.

ГОСТ 31193-2004

Акселерометры калибруют одним из методов, установленных в ГОСТ ИСО 5347-0, например в соответствии с ГОСТ ИСО 5347-1 или ГОСТ 30652. Измерительную цепь в целом калибруют в соответствии с требованиями ГОСТ ИСО 8041.

6.7 Дополнительные средства измерений

В процессе испытаний может потребоваться проведение измерений, помимо вибрации, других величин. например скорости передвижения машины. Требования к соответствующим средствам измерений должны быть указаны в испытательном коде.

6.8 Контроль правильности применения средств измерений

Результаты измерений вибрации могут быть искажены грубыми ошибками в применении средств измерений. Некоторые из источников таких ошибок указаны в приложении С.

7 Рабочие условия и условия испытаний

7.1 Общие положения

В испытательном коде по вибрации должны быть четко определены вид машины, ее оборудование. а также количественные характеристики рабочих условий, при которых проводят измерения вибрации. Значения рабочих характеристик и условия испытаний, указанные в испытательном коде, должны обеспечить воспроизведение такой вибрации, чтобы значение определяемого параметра вибрационной характеристики машины соответствовало квантилю порядка 0.75 его распределения в реальных условиях применения машины в режиме работы, когда ее виброактивность максимальна.

Примечание — Рабочие условия, обеспечивающие высокую вибрацию на сиденье оператора, могут отличаться от тех. что обеспечивают высокую вибрацию на рулевом колесе.

7.2 Машина и оборудование

7.2.1 Общие положения

Измерения проводят на новой машине, обеспеченной соответствующим техническим обслуживанием. Если измерения проводят на одной машине с целью распространить результаты измерений на весь класс машин, ее оборудование должно быть типичным для машин этого класса. Если измерения проводят для оценки виброактивности машины специфической конструкции или уникальной машины, эта конструкция должна быть подробно описана.

7.2.2 Нагрузка

Как правило, максимальная вибрация наблюдается в случае, когда машина работает без нагрузки. Поэтому при проведении испытаний обычно используют режим работы без нагрузки.

Если, тем не менее, испытательный код предписывает применение нагрузки, в нем должны быть установлены верхний предел нагрузки и отрицательный допуск на нее. Кроме того, должно быть указано место приложения нагрузки.

7.2.3 Шины

Если колеса машины снабжены шинами, эти шины должны быть новыми, а их тип должен соответствовать указаниям изготовителя машины. В случае применения пневматических шин давление воздуха в них должно соответствовать инструкции изготовителя. Это давление следует проверять до и после проведения испытаний, а результаты измерений вносить в протокол испытаний. Если разность в измерениях, проведенных до и после испытаний, превысит 10 %, испытания следует повторить.

Если для данной машины изготовителем допускается применение шин различного типа (например. пневматических, эластичных, подушечных), это может оказать влияние на производимую машиной вибрацию. По возможности в испытательный код не следует включать требование проведения испытаний для шин каждого типа. Однако если влияние типа шин на вибрацию существенно, тогда, помимо испытаний для шин основного типа, для каждого альтернативного типа должно быть проведено по одной серии измерений.

7.2.4 Рельсы и колеса

Если машина передвигается по рельсам, необходимо использовать новые колеса и рельсы, геометрию которых следует контролировать.

7.2.5 Рабочее место оператора

Если машина допускает два способа установки рабочего места оператора (например, кабины) — подрессоренное и неподрессоренное. — измерения должны быть проведены для каждого способа.

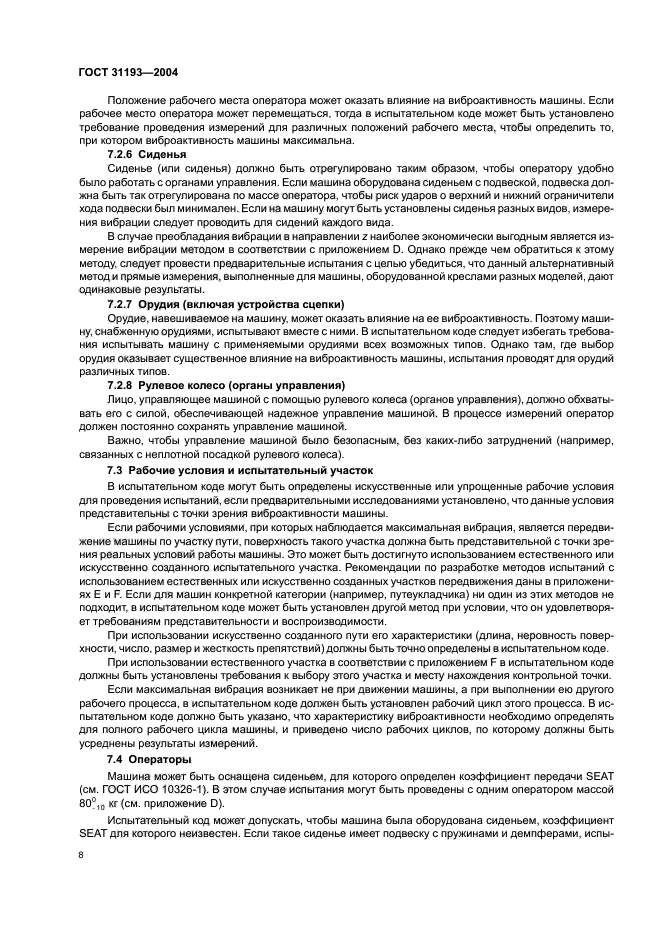

ГОСТ 31193-2004

Положение рабочего места оператора может оказать влияние на виброактивность машины. Если рабочее место оператора может перемещаться, тогда в испытательном коде может быть установлено требование проведения измерений для различных положений рабочего моста, чтобы определить то, при котором виброактивность машины максимальна.

7.2.6 Сиденья

Сиденье (или сиденья) должно быть отрегулировано таким образом, чтобы оператору удобно
