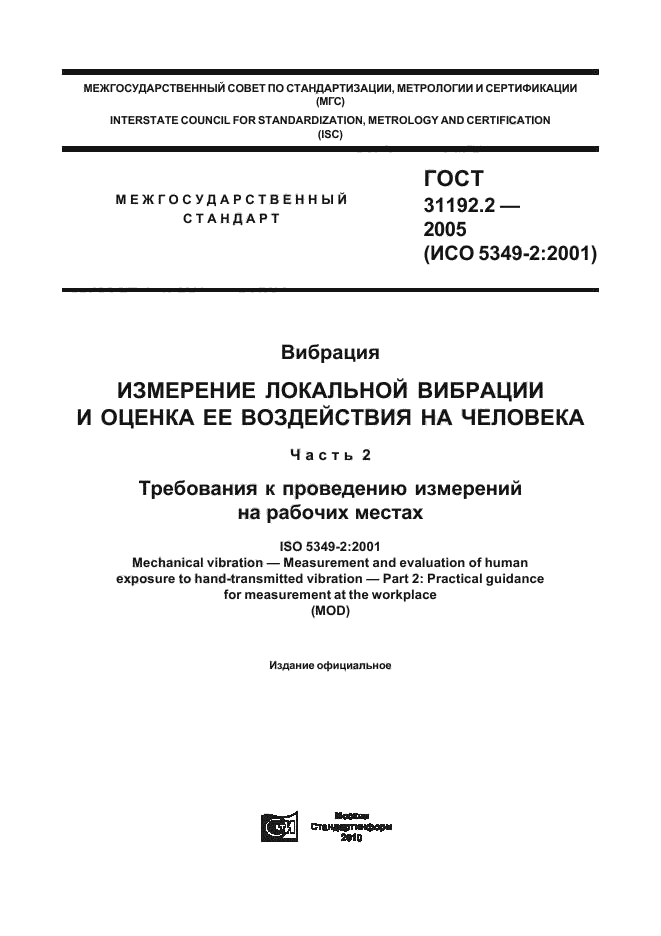

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
(МГС)
INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION
_(ISC)_
ГОСТ
межгосударственный 31192 2_
СТАНДАРТ
2005
(ИСО 5349-2:2001)
Вибрация
ИЗМЕРЕНИЕ ЛОКАЛЬНОЙ ВИБРАЦИИ И ОЦЕНКА ЕЕ ВОЗДЕЙСТВИЯ НА ЧЕЛОВЕКА
Часть 2
Требования к проведению измерений на рабочих местах
ISO 5349-2:2001 Mechanical vibration — Measurement and evaluation of human exposure to hand-transmitted vibration — Part 2: Practical guidance for measurement at the workplace (MOD)
Издание официальное
Е§д|
ГОСТ 31192.2-2005

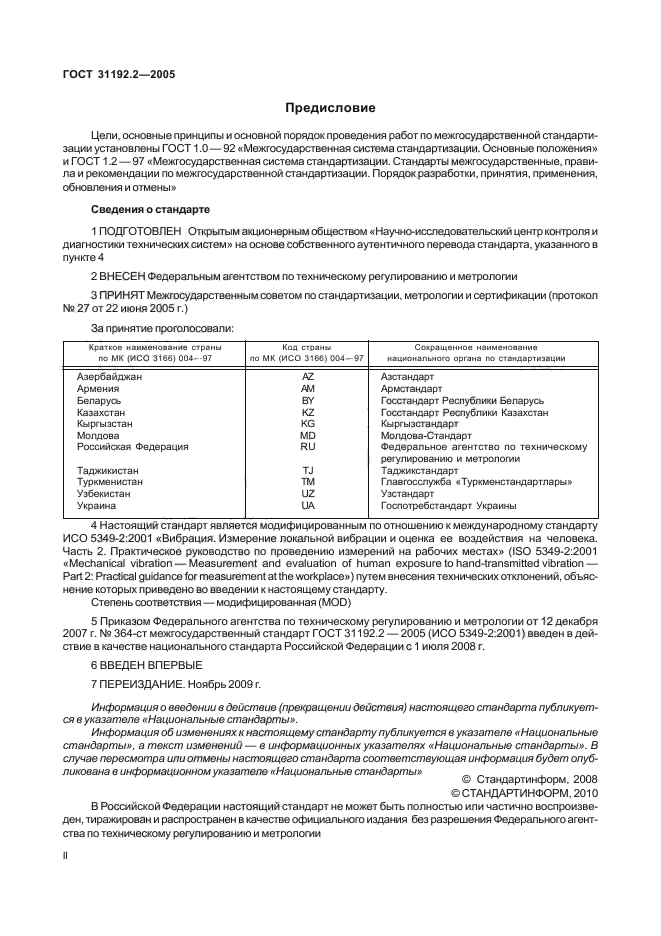

Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 12 — 97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены»
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом «Научно-исследовательский центр контроля и диагностики технических систем » на основе собственного аутентичного перевода стандарта, указанного в пункте 4
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол Ne 27 от 22 июня 2005 г.)
|
За принятие проголосовали: |
|||||||||||||||||||||||||||||||||||||||
|
4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 5349-2:2001 «Вибрация. Измерение локальной вибрации и оценка ее воздействия на человека. Часть 2. Практическое руководство по проведению измерений на рабочих местах» (ISO 5349-2:2001 «Mechanical vibration — Measurement and evaluation of human exposure to hand-transmitted vibration — Part 2: Practical guidance for measurement at the workplace») путем внесения технических отклонений, объяснение которых приведоно во введении к настоящему стандарту.
Степень соответствия — модифицированная (MOD)
5 Приказом Федерального агентства по техническому регулированию и метрологии от 12 декабря 2007 г. N9 364-ст межгосударственный стандарт ГОСТ 31192.2 — 2005 (ИСО 5349-2:2001) введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2008 г.
6 ВВЕДЕН ВПЕРВЫЕ
7 ПЕРЕИЗДАНИЕ. Ноябрь 2009 г.
Информация о введении в действие (прекращении дейсгпвия) настоящего стандарта публикуется в указателе «Национальные стандарты».
Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст изменений — в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты» _ „ ,
© Стандартинформ. 2008
©СТАНДАРТИНФОРМ, 2010
В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен. тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии
II
ГОСТ 31192.2-2005

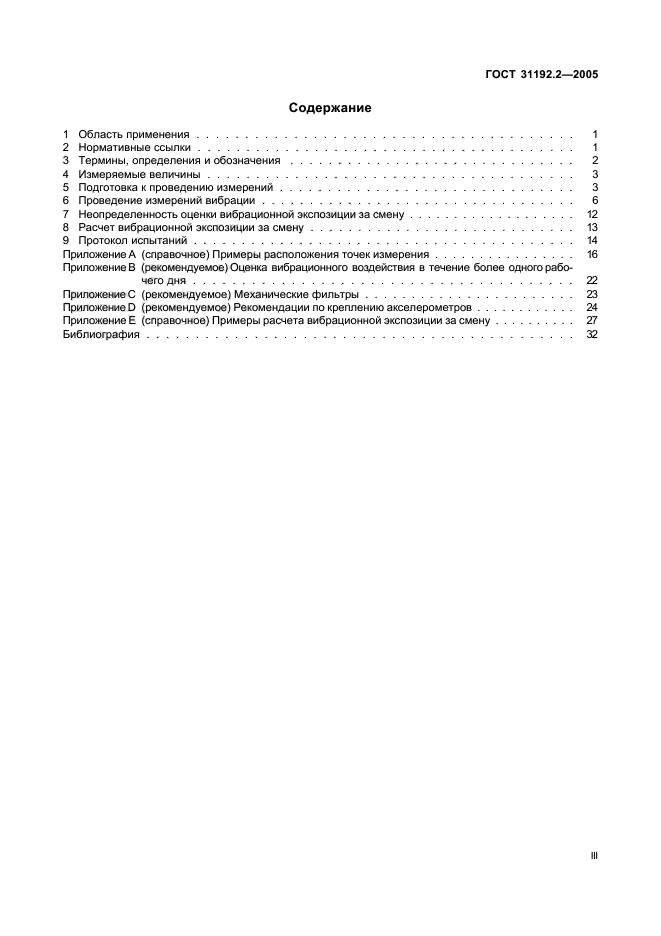

Содержание
1 Область применения……………………………………………………………………1
2 Нормативные ссылки……………………………………………………………………1
3 Термины, определения и обозначения……………………………………………………2
4 Измеряемые величины………………………………………………………………….3
5 Подготовка к проведению измерений……………………………………………………..3
6 Проведение измерений вибрации…………………………………………………………6

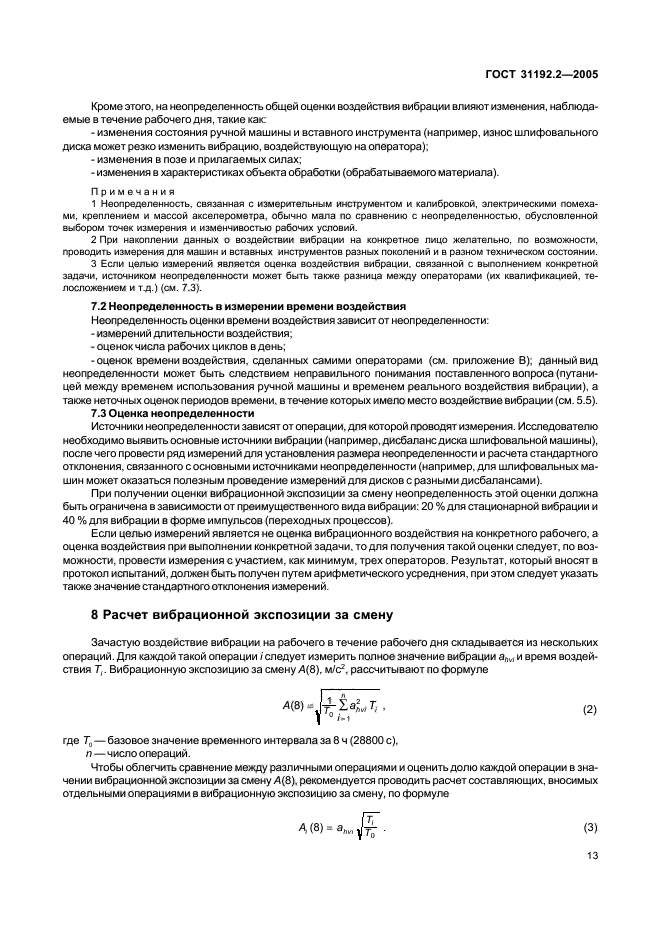

7 Неопределенность оценки вибрационной экспозиции за смену………………………………..12

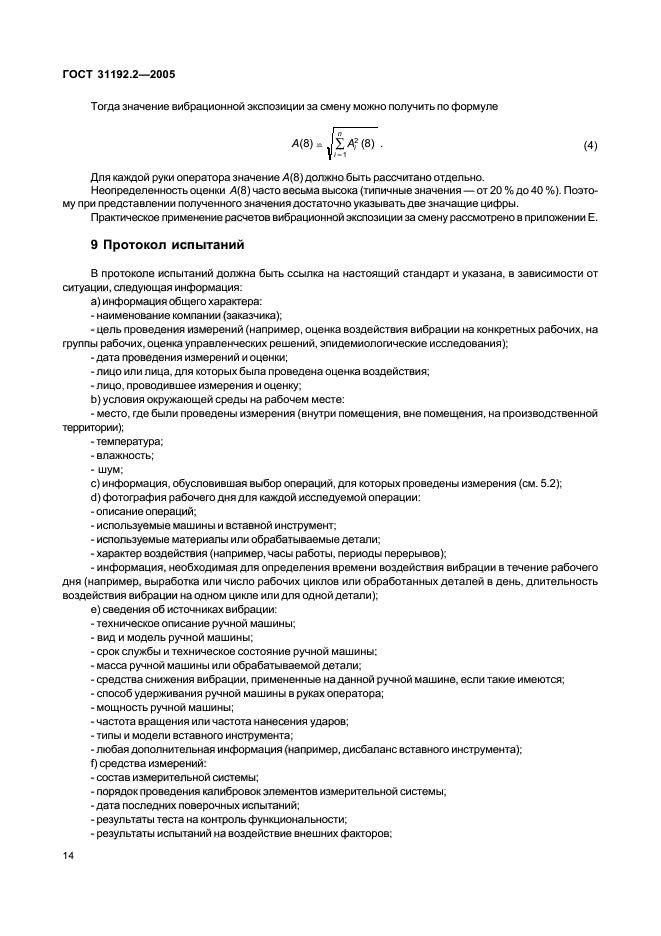

8 Расчет вибрационной экспозиции за смену………………………………………………..13

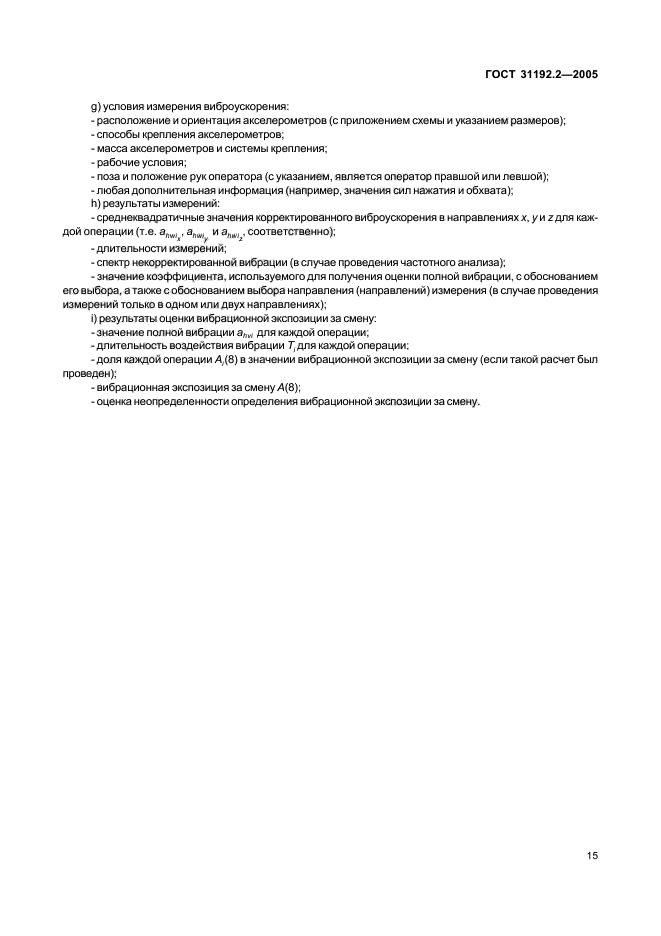

9 Протокол испытаний……………………………………………………………………..14

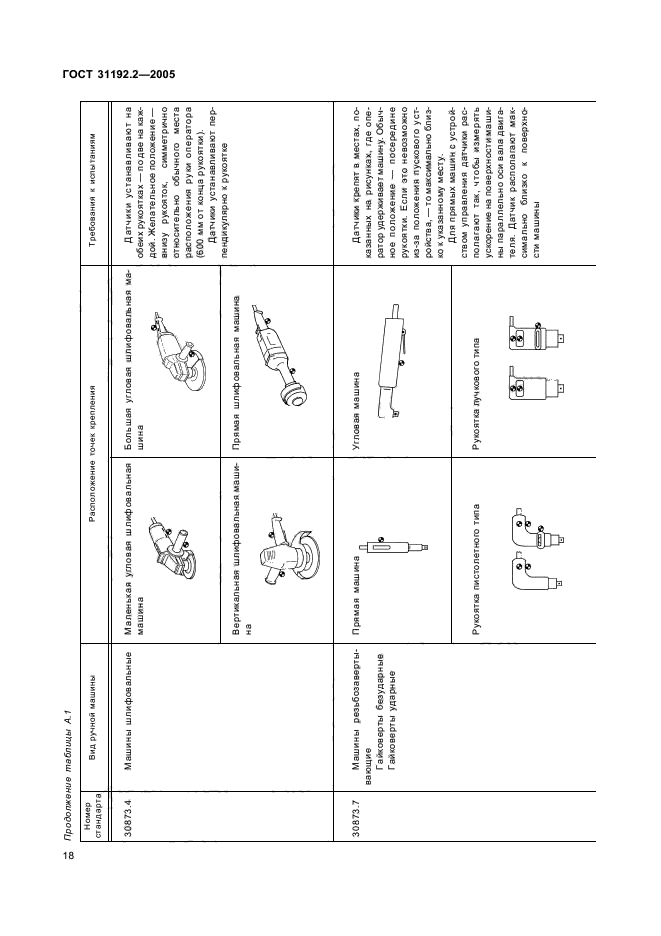

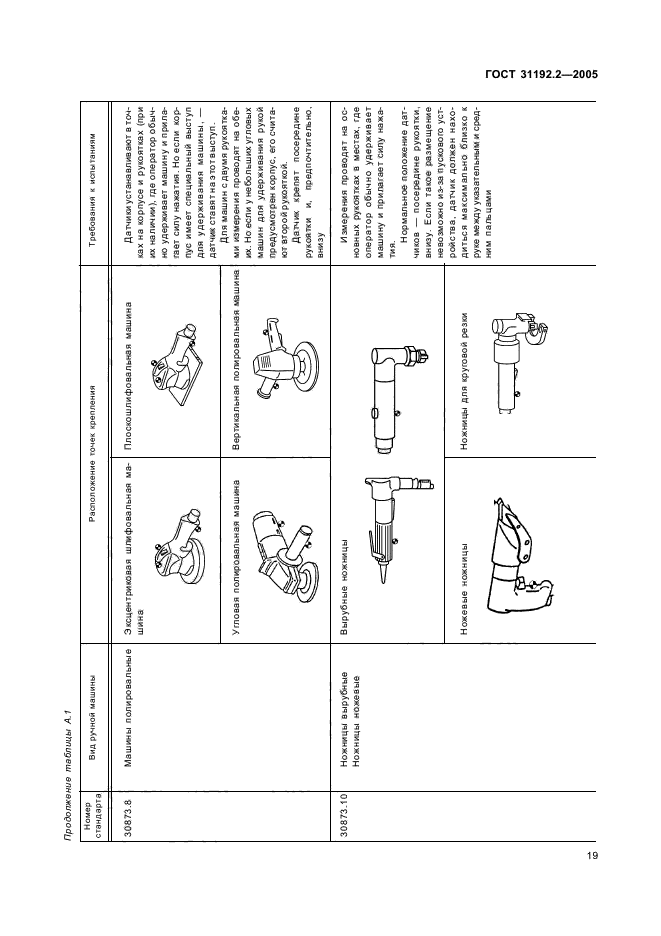

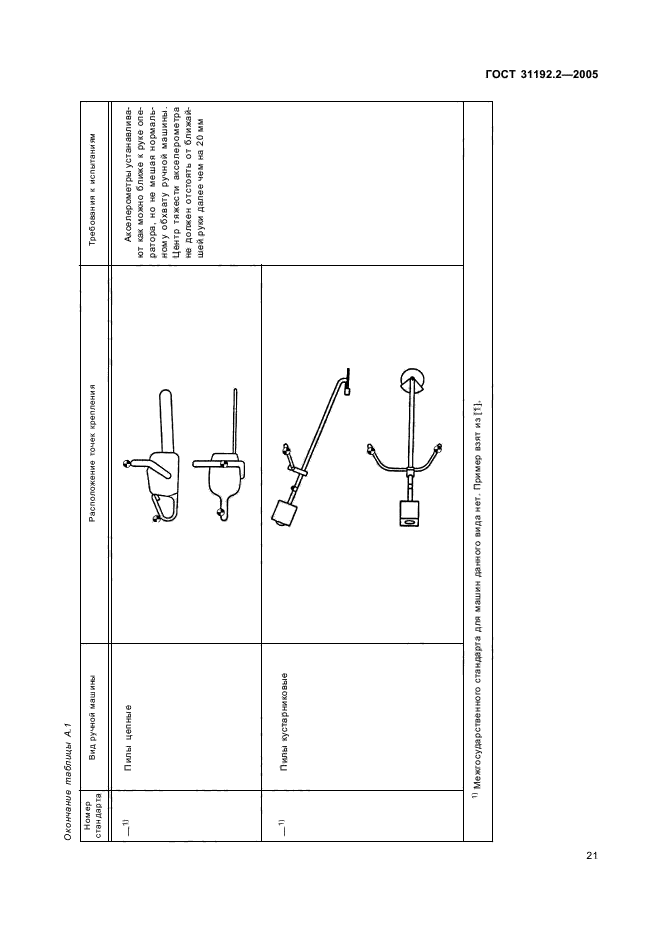

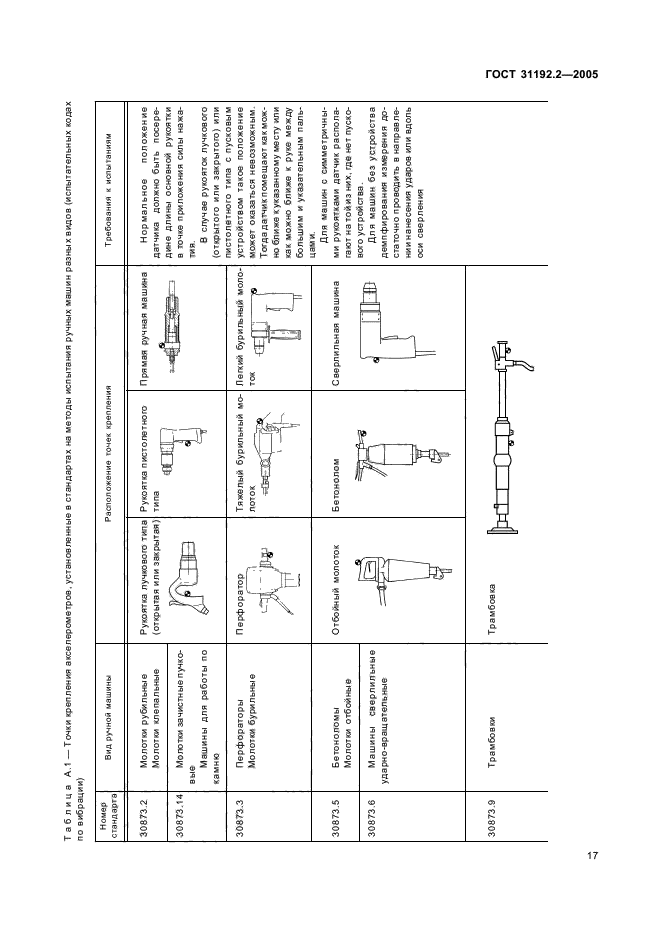

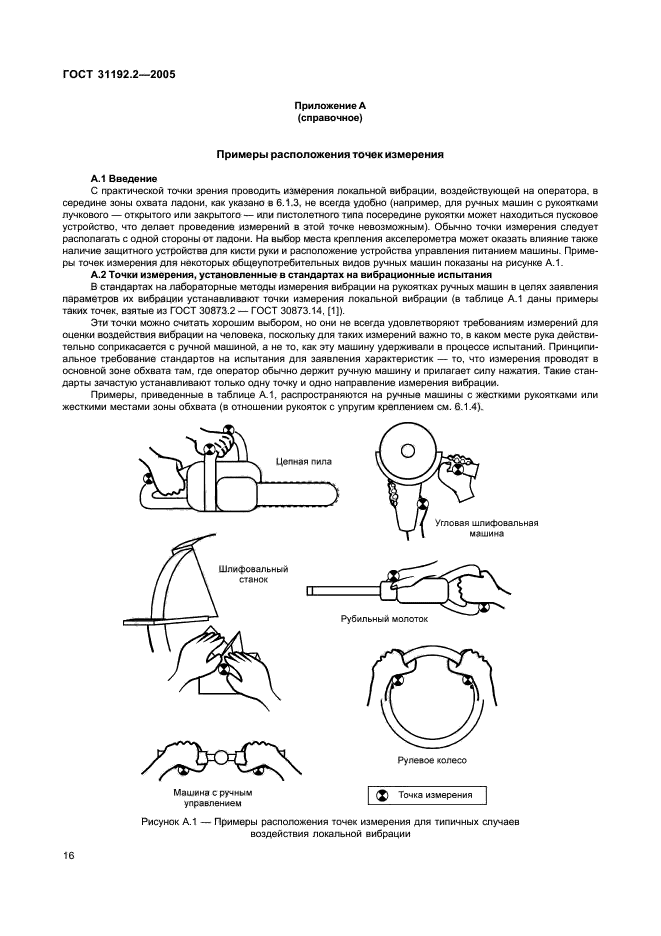

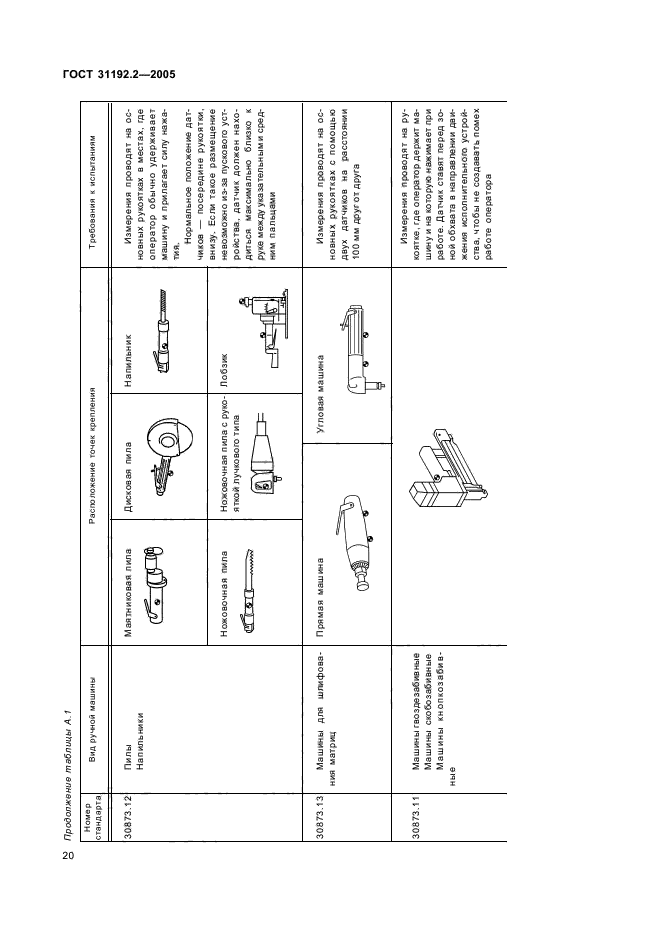

Приложение А (справочное) Примеры расположения точек измерения…………………………..16

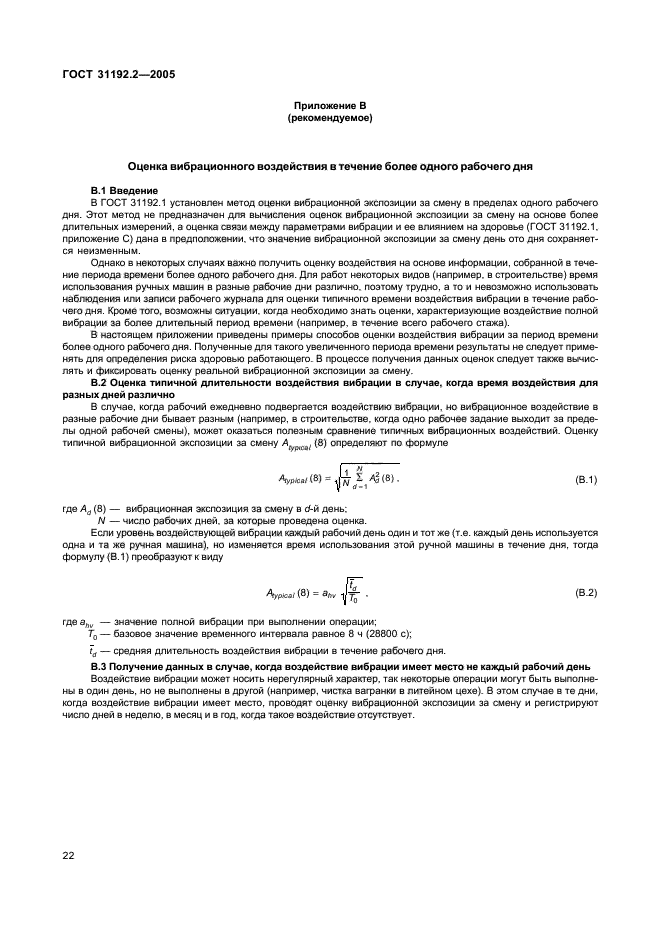

Приложение В (рекомендуемое) Оценка вибрационного воздействия в течение более одного рабочего дня……………………………………………………………………22

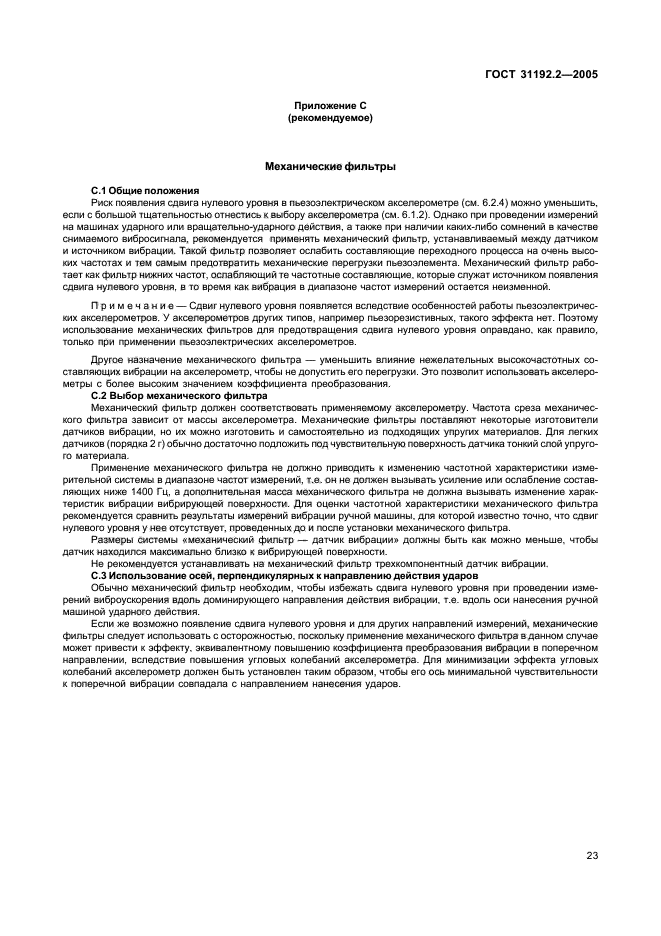

Приложение С (рекомендуемое) Механические фильтры……………………………………….23

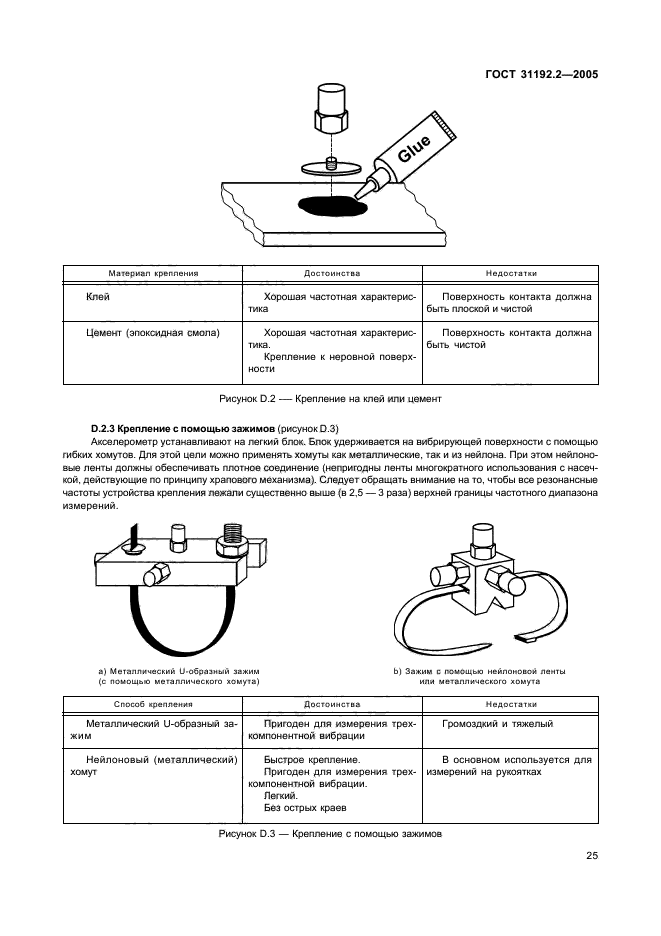

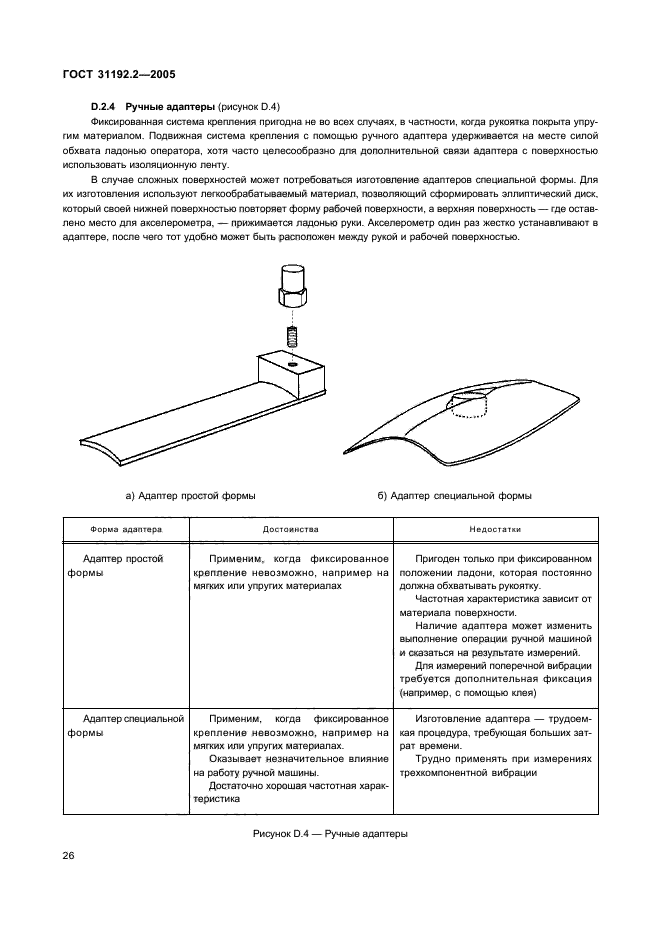

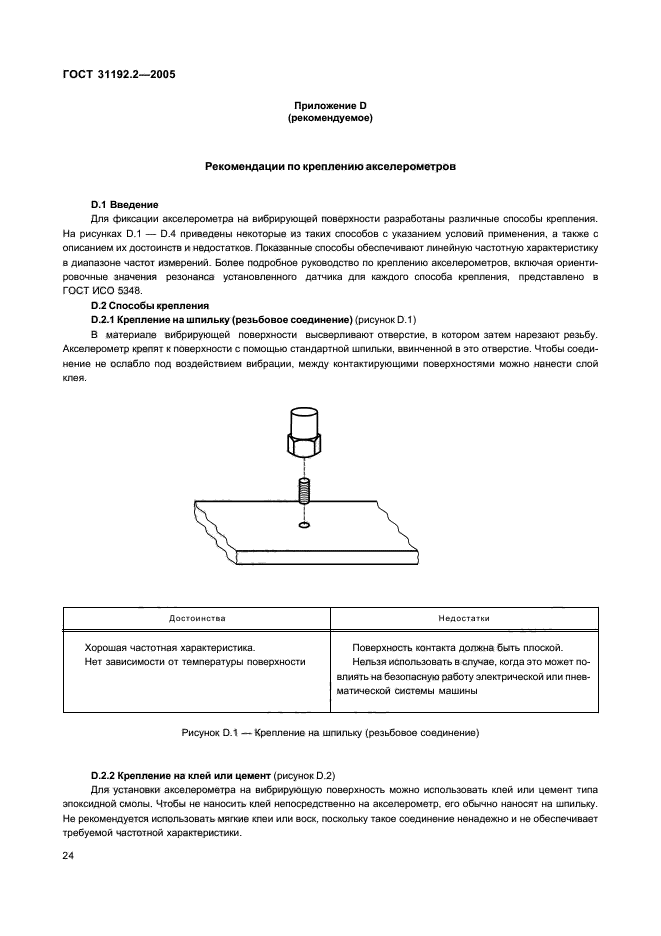

Приложение D (рекомендуемое) Рекомендации по креплению акселерометров……………………24

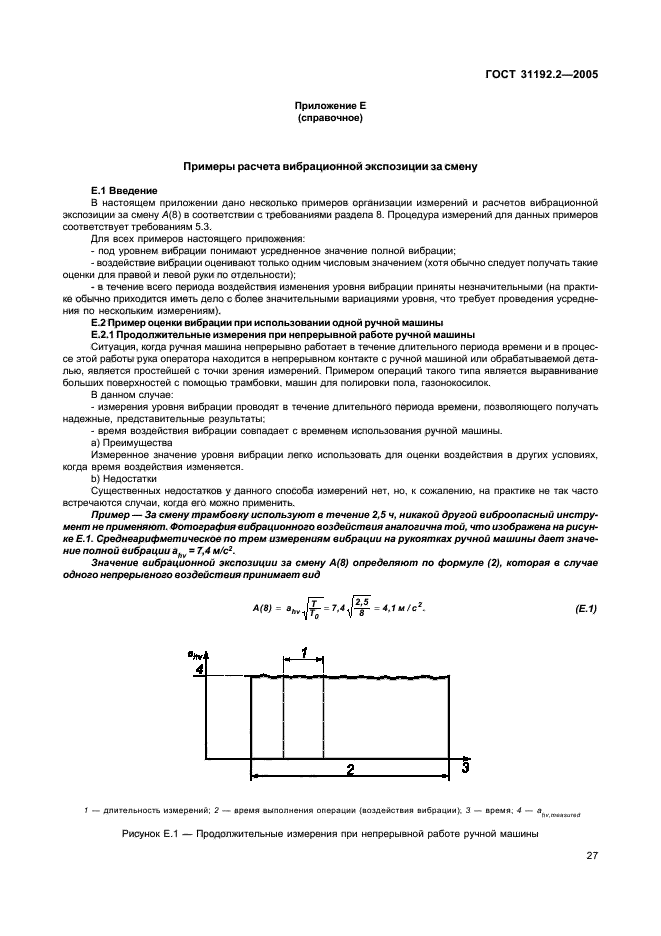

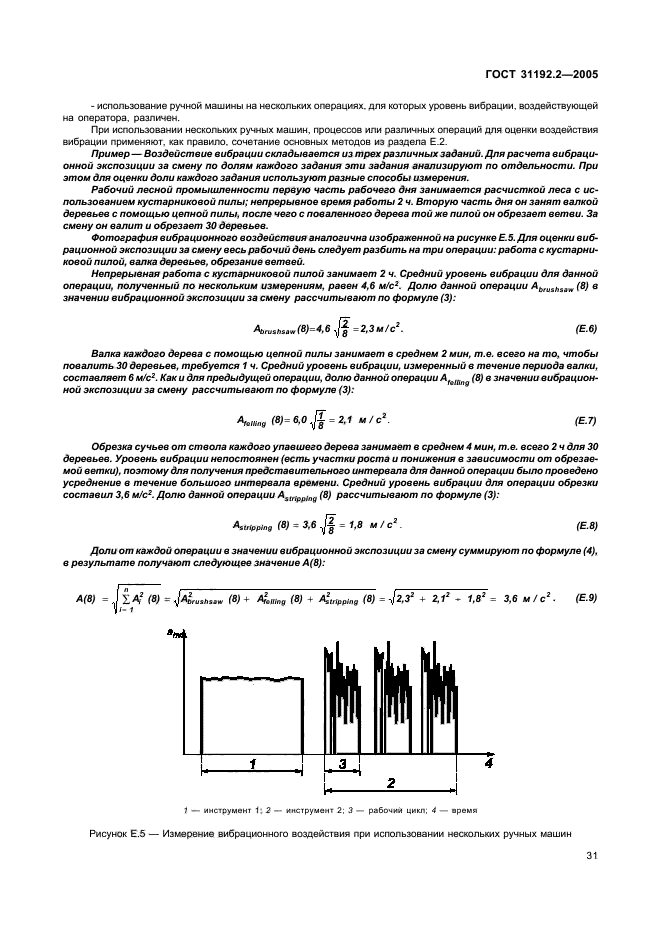

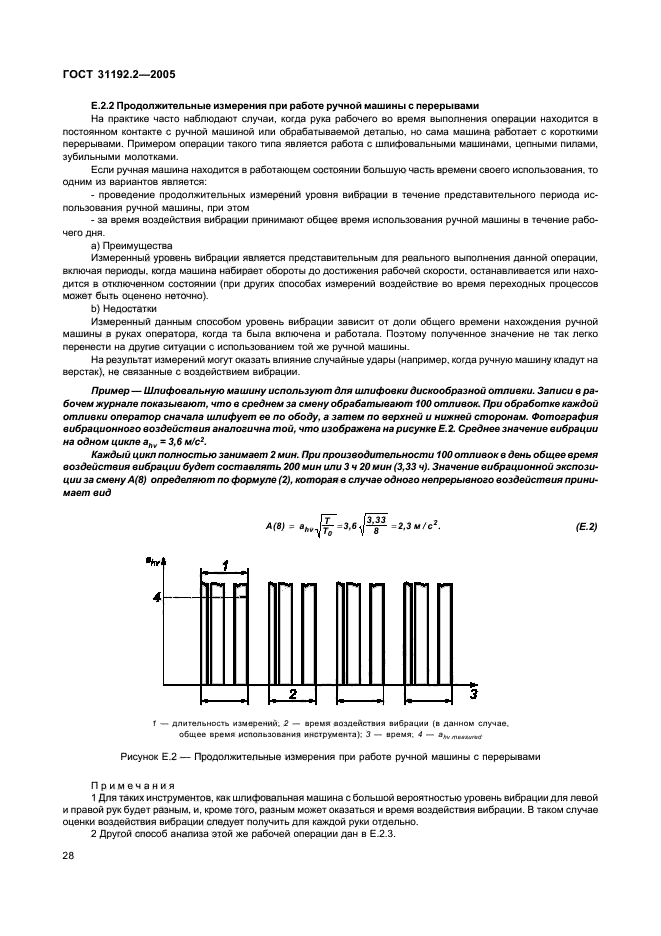

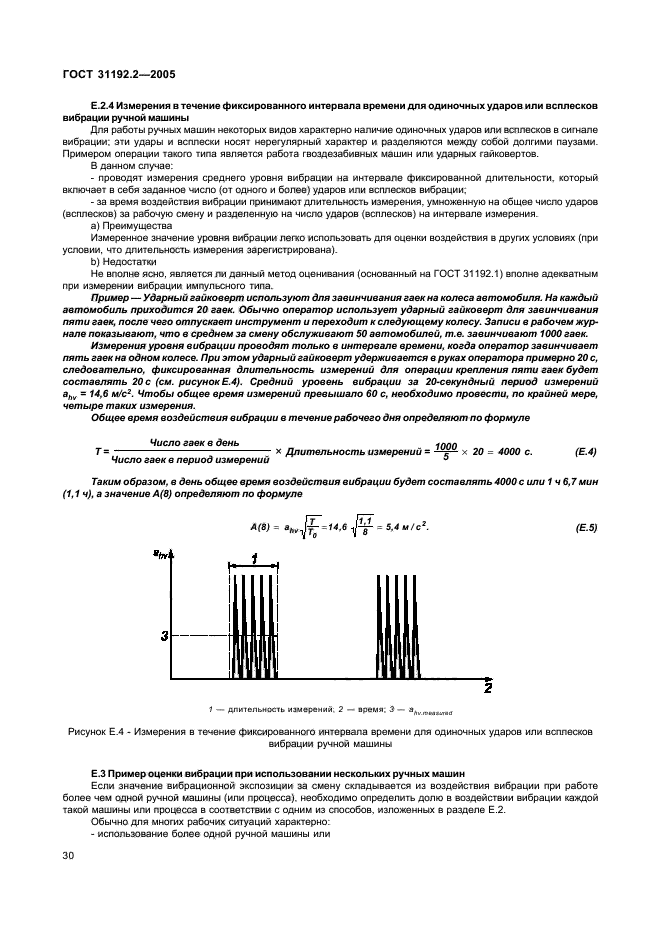

Приложение Е (справочное) Примеры расчета вибрационной экспозиции за смену………………..27

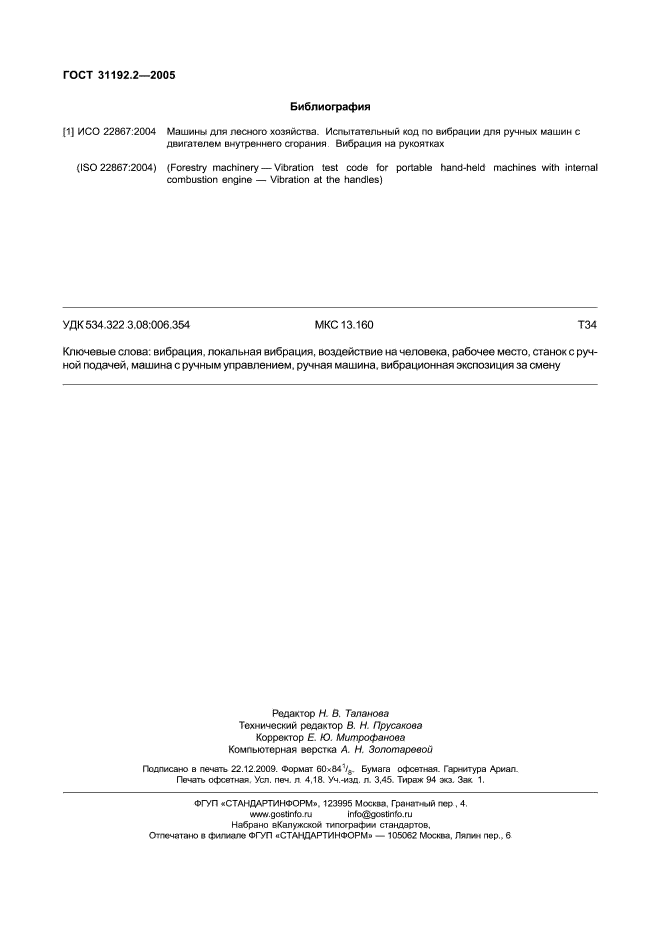

Библиография…………………………………………………………………………….32
III
ГОСТ 31192.2-2005

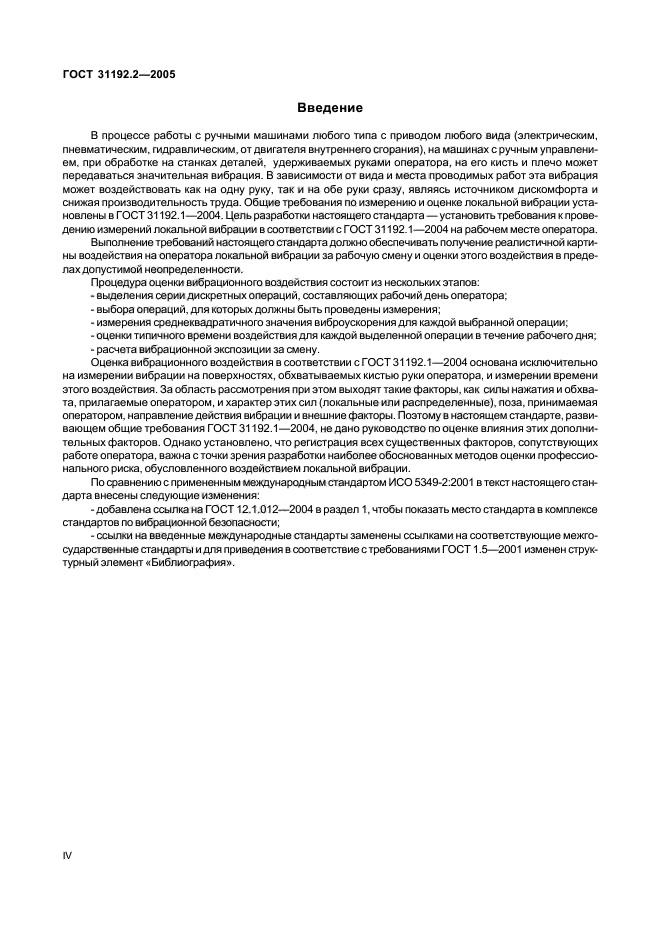

Введение
В процессе работы с ручными машинами любого типа с приводом любого вида (электрическим, пневматическим, гидравлическим, от двигателя внутреннего сгорания), на машинах с ручным управлением. при обработке на станках деталей, удерживаемых руками оператора, на его кисть и плечо может передаваться значитепьная вибрация. В зависимости от вида и места проводимых работ эта вибрация может воздействовать как на одну руку, так и на обе руки сразу, являясь источником дискомфорта и снижая производитепьность труда. Общие требования по измерению и оценке локальной вибрации установлены в ГОСТ 31192.1-2004. Цель разработки настоящего стандарта — установить требования к проведению измерений локальной вибрации в соответствии с ГОСТ 31192.1-2004 на рабочем месте оператора.
Выполнение требований настоящего стандарта должно обеспечивать получение реалистичной картины воздействия на оператора локальной вибрации за рабочую смену и оценки этого воздействия в пределах допустимой неопределенности.
Процедура оценки вибрационного воздействия состоит из нескольких этапов:
— выделения серии дискретных операций, составляющих рабочий день оператора:
— выбора операций, для которых должны быть проведены измерения;
— измерения среднеквадратичного значения виброускорения для каждой выбранной операции:
— оценки типичного времени воздействия для каждой выделенной операции в течение рабочего дня;
— расчета вибрационной экспозиции за смену.
Оценка вибрационного воздействия в соответствии с ГОСТ 31192.1-2004 основана исключительно на измерении вибрации на поверхностях, обхватываемых кистью руки оператора, и измерении времени этого воздействия. За обпасть рассмотрения при этом выходят такие факторы, как силы нажатия и обхвата, прилагаемые оператором, и характер этих сил (локальные или распределенные), поза, принимаемая оператором, направление действия вибрации и внешние факторы. Поэтому в настоящем стандарте, развивающем общие требования ГОСТ 31192.1-2004, не дано руководство по оценке влияния этих допопни-тепьных факторов. Однако установлено, что регистрация всех существенных факторов, сопутствующих работе оператора, важна с точки зрения разработки наиболее обоснованных методов оценки профессионального риска, обусловленного воздействием локальной вибрации.
По сравнению с примененным международным стандартом ИСО 5349-2:2001 в текст настоящего стандарта внесены следующие изменения:
— добавлена ссылка на ГОСТ 12.1.012-2004 в раздел 1. чтобы показать место стандарта в комплексе стандартов по вибрационной безопасности;
— ссылки на введенные международные стандарты заменены ссылками на соответствующие межгосударственные стандарты и для приведения в соответствие с требованиями ГОСТ 1.5-2001 изменен струх-турный эпемент «Библиография».
IV

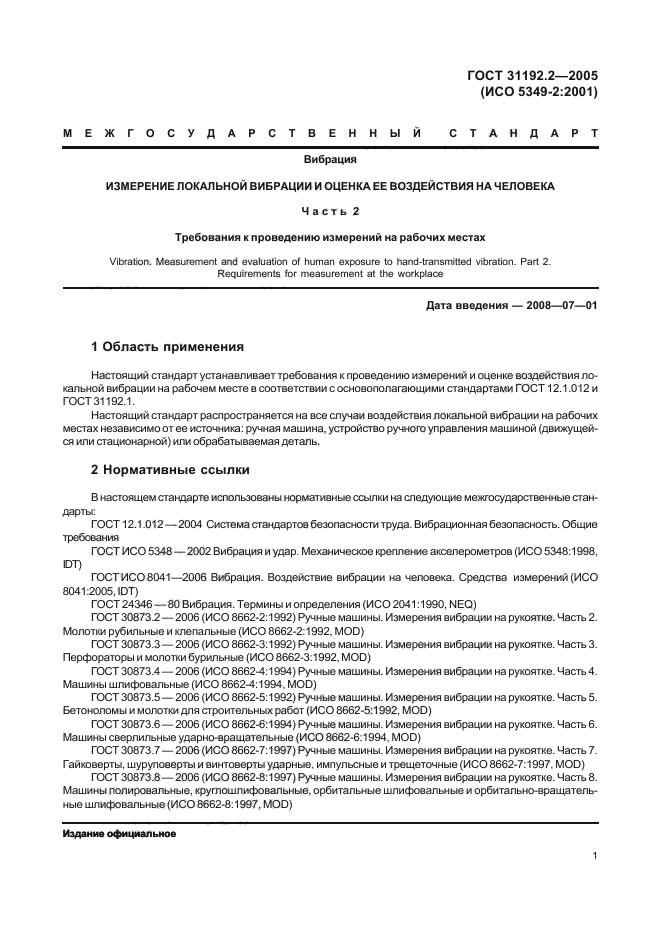

ГОСТ 31192.2-2005 (ИСО 5349-2:2001)
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Вибрация
ИЗМЕРЕНИЕ ЛОКАЛЬНОЙ ВИБРАЦИИ И ОЦЕНКА ЕЕ ВОЗДЕЙСТВИЯ НА ЧЕЛОВЕКА
Насть 2
Требования к проведению измерений на рабочих местах
Vibration. Measurement and evaluation of human exposure to hand-transmitted vibration. Part 2. Requirements for measurement at the workplace
Дата введения — 2008—07—01
1 Область применения
Настоящий стандарт устанавливает требования к проведению измерений и оценке воздействия локальной вибрации на рабочем месте в соответствии с основополагающими стандартами ГОСТ 12.1.012 и ГОСТ 31192.1.
Настоящий стандарт распространяется на все случаи воздействия локальной вибрации на рабочих местах независимо от ее источника: ручная машина, устройство ручного управления машиной (движущейся или стационарной) или обрабатываемая деталь.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 12.1.012 — 2004 Система стандартов безопасности труда. Вибрационная безопасность. Общие требования
ГОСТ ИСО 5348 — 2002 Вибрация и удар. Механическое крепление акселерометров (ИСО 5348:1998.
ЮТ)
ГОСТ ИСО 8041-2006 Вибрация. Воздействие вибрации на человека. Средства измерений (ИСО 8041:2005. ЮТ)
ГОСТ 24346 — 80 Вибрация. Термины и определения (ИСО 2041:1990, NEQ)
ГОСТ 30873.2 — 2006 (ИСО 8662-2:1992) Ручные машины. Измерения вибрации на рукоятке. Часть 2. Молотки рубильные и клепальные (ИСО 8662-2:1992. MOD)
ГОСТ 30873.3 — 2006 (ИСО 8662-3:1992) Ручные машины. Измерения вибрации на рукоятке. Часть 3. Перфораторы и молотки бурильные (ИСО 8662-3:1992, MOD)
ГОСТ 30873.4 — 2006 (ИСО 8662-4:1994) Ручные машины. Измерения вибрации на рукоятке. Часть 4. Машины шлифовальные (ИСО 8662-4:1994. MOD)
ГОСТ 30873.5 — 2006 (ИСО 8662-5:1992) Ручные машины. Измерения вибрации на рукоятке. Часть 5. Бетоноломы и молотки для строительных работ (ИСО 8662-5:1992. MOD)
ГОСТ 30873.6 — 2006 (ИСО 8662-6:1994) Ручные машины. Измерения вибрации на рукоятке. Часть 6. Машины сверлильные ударно-вращательные (ИСО 8662-6:1994, MOD)
ГОСТ 30873.7 — 2006 (ИСО 8662-7:1997) Ручные машины. Измерения вибрации на рукоятке. Часть 7. Гайковерты, шуруповерты и винтоверты ударные, импульсные и трещоточные (ИСО 8662-7:1997. MOD) ГОСТ 30873.8 — 2006 (ИСО 8662-8:1997) Ручные машины. Измерения вибрации на рукоятке. Часть 8. Машины полировальные, круглошлифовальные, орбитальные шлифовальные и орбитально-вращатель-ныо шлифовальные (ИСО 8662-8:1997, MOD)
Издание официальное
1
ГОСТ 31192.2-2005

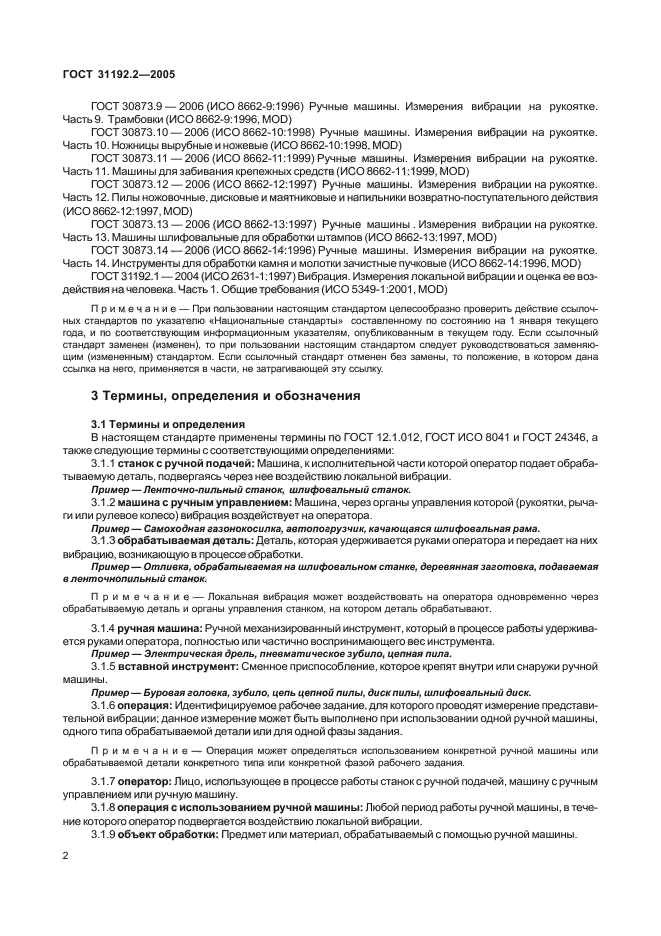

ГОСТ 30873.9 — 2006 (ИСО 8662-9:1996) Ручные машины. Измерения вибрации на рукоятке. Часть 9. Трамбовки (ИСО 8662-9:1996, MOD)
ГОСТ 30873.10 —2006 (ИСО 8662-10:1998) Ручные машины. Измерения вибрации на рукоятке. Часть 10. Ножницы вырубные и ножевые (ИСО 8662-10:1998. MOD)
ГОСТ 30873.11 —2006 (ИСО 8662-11:1999) Ручные машины. Измерения вибрации на рукоятке. Часть 11. Машины для забивания крепежных средств (ИСО 8662-11:1999. MOD)
ГОСТ 30873.12 — 2006 (ИСО 8662-12:1997) Ручные машины. Измерения вибрации на рукоятке. Часть 12. Пилы ножовочные, дисковые и маятниковые и напильники возвратно-поступательного действия (ИСО 8662-12:1997. MOD)
ГОСТ 30873.13 — 2006 (ИСО 8662-13:1997) Ручные машины . Измерения вибрации на рукоятке. Часть 13. Машины шлифовальные для обработки штампов (ИСО 8662-13:1997. MOD)
ГОСТ 30873.14 — 2006 (ИСО 8662-14:1996) Ручные машины. Измерения вибрации на рукоятке. Часть 14. Инструменты для обработки камня и молотки зачистные пучковые (ИСО 8662-14:1996. MOD)
ГОСТ 31192.1 —2004 (ИСО 2631-1:1997) Вибрация. Измерения локальной вибрации и оценка ее воздействия на человека. Часть 1. Общие требования (ИСО 5349-1:2001. MOD)
Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю «Национальные стандарты» составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины, определения и обозначения
3.1 Термины и определения
В настоящем стандарте применены термины по ГОСТ 12.1.012. ГОСТ ИСО 8041 и ГОСТ 24346. а также следующие термины с соответствующими определениями:
3.1.1 станок с ручной подачей: Машина, к исполнительной части которой оператор подает обрабатываемую деталь, подвергаясь через нее воздействию локальной вибрации.
Пример—Ленточно-пильный станок, шлифовальный станок.
3.1.2 машина с ручным управлением: Машина, через органы управления которой (рукоятки, рычаги или рулевое колесо) вибрация воздействует на оператора.
Пример — Самоходная газонокосилка, автопогрузчик, качающаяся шлифовальная рама.
3.1.3 обрабатываемая деталь: Деталь, которая удерживается руками оператора и передает на них вибрацию, возникающую в процессе обработки.
Пример — Отливка, обрабатываемая на шлифовальном станке, деревянная заготовка, подаваемая в ленточнопильный станок.
Примечание — Локальная вибрация может воздействовать на оператора одновременно через обрабатываемую деталь и органы управления станком, на котором деталь обрабатывают.
3.1.4 ручная машина: Ручной механизированный инструмент, который в процессе работы удерживается руками оператора, полностью или частично воспринимающего вес инструмента.
Пример — Электрическая дрель, пневматическое зубило, цепная пила.
3.1.5 вставной инструмент: Сменное приспособление, которое кропят внутри или снаружи ручной машины.
Пример — Буровая головка, зубило, цепь цепной пилы, диск пилы, шлифовальный диск.
3.1.6 опера ция: Идентифицируемое рабочее задание, для которого проводят измерение представительной вибрации: данное измерение может быть выполнено при использовании одной ручной машины, одного типа обрабатываемой детали или для одной фазы задания.
Примечание — Операция может определяться использованием конкретной ручной машины или обрабатываемой детали конкретного типа или конкретной фазой рабочего задания.
3.1.7 оператор: Лицо, использующее в процессе работы станок с ручной подачей, машину с ручным управлением или ручную машину.
3.1.8 операция с использованием ручной машины: Любой период работы ручной машины, в течение которого оператор подвергается воздействию локальной вибрации.
3.1.9 объект обработки: Предмет или материал, обрабатываемый с помощью ручной машины.
ГОСТ 31192.2-2005

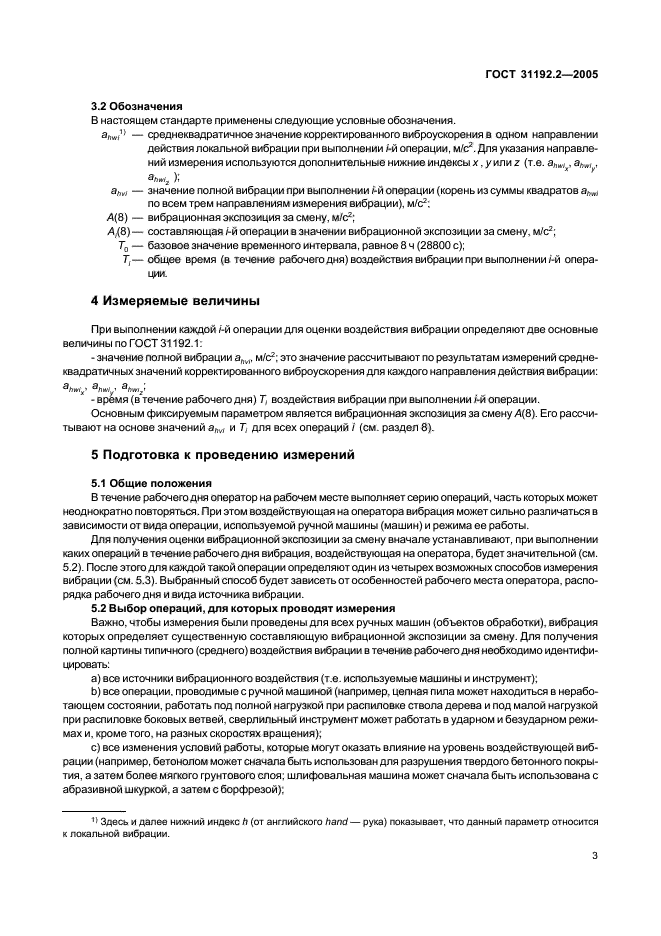

3.2 Обозначения
В настоящем стандарте применены следующие условные обозначения. aftw(1> — среднеквадратичное значение корректированного виброускорения в одном направлении действия локальной вибрации при выполнении Ай операции, м/с2. Для указания направлений измерения используются дополнительные нижние индексы х. у или z (т.е. аЛ14„, а*»,,
\ * У
&h»i2 )i
аш — значение полной вибрации при выполнении ь\л операции (корень из суммы квадратов по всем трем направлениям измерения вибрации), м/с2;
А(8) — вибрационная экспозиция за смену, м/с2;
.4/8)— составляющая ьй операции в значении вибрационной экспозиции за смену, м/с2;
Т0 — базовое значение временного интервала, равное 8 ч (28800 с);
Г,— общее время (в течение рабочего дня) воздействия вибрации при выполнении ь6\ операции.
4 Измеряемые величины
При выполнении каждой ьй операции для оценки воздействия вибрации определяют две основные величины по ГОСТ 31192.1;
— значение полной вибрации аш, м/с2; это значение рассчитывают по результатам измерений среднеквадратичных значений корректированного виброусхорения для каждого направления действия вибрации;
^Л»1Х’ ®Лн«| ‘
— время (в течение рабочего дня) Т, воздействия вибрации при выполнении ил операции.
Основным фиксируемым параметром является вибрационная экспозиция за смену Д(8). Его рассчитывают на основе значений ам и Т, для всех операций / (см. раздел 8).
5 Подготовка к проведению измерений
5.1 Общие положения
В течение рабочего дня оператор на рабочем месте выполняет серию операций, часть которых может неоднократно повторяться. При этом воздействующая на оператора вибрация может сильно различаться в зависимости от вида операции, используемой ручной машины (машин) и режима ее работы.
Для получения оценки вибрационной экспозиции за смену вначале устанавливают, при выполнении каких операций в течение рабочего дня вибрация, воздействующая на оператора, будет значительной (см. 5.2). После этого для каждой такой операции определяют один из четырех возможных способов измерения вибрации (см. 5.3). Выбранный способ будет зависеть от особенностей рабочего места оператора, распорядка рабочего дня и вида источника вибрации.
5.2 Выбор операций, для которых проводят измерения
Важно, чтобы измерения были проведены для всех ручных машин (объектов обработки), вибрация которых опредепяет существенную составляющую вибрационной экспозиции за смену. Для попучения полной картины типичного (среднего) воздействия вибрации в течение рабочего дня необходимо идентифицировать:
a) все источники вибрационного воздействия (т.е. используемые машины и инструмент);
b) все операции, проводимые с ручной машиной (например, цепная пила может находиться в неработающем состоянии, работать под полной нагрузкой при распиловке ствола дерева и под малой нагрузкой при распиловке боковых ветвей, сверлильный инструмент может работать в ударном и безударном режимах и. кроме того, на разных скоростях вращения);
c) все изменения условий работы, которые могут оказать влияние на уровень воздействующей вибрации (например, бетонолом может сначала быть использован для разрушения твердого бетонного покрытия. а затем более мягкого грунтового слоя: шлифовальная машина может сначала быть использована с абразивной шкуркой, а затем с борфрезой);
11 Здесь и далее нижний индекс h (от английского hand— рука) показывает, что данный параметр относится к локальной вибрации.
3

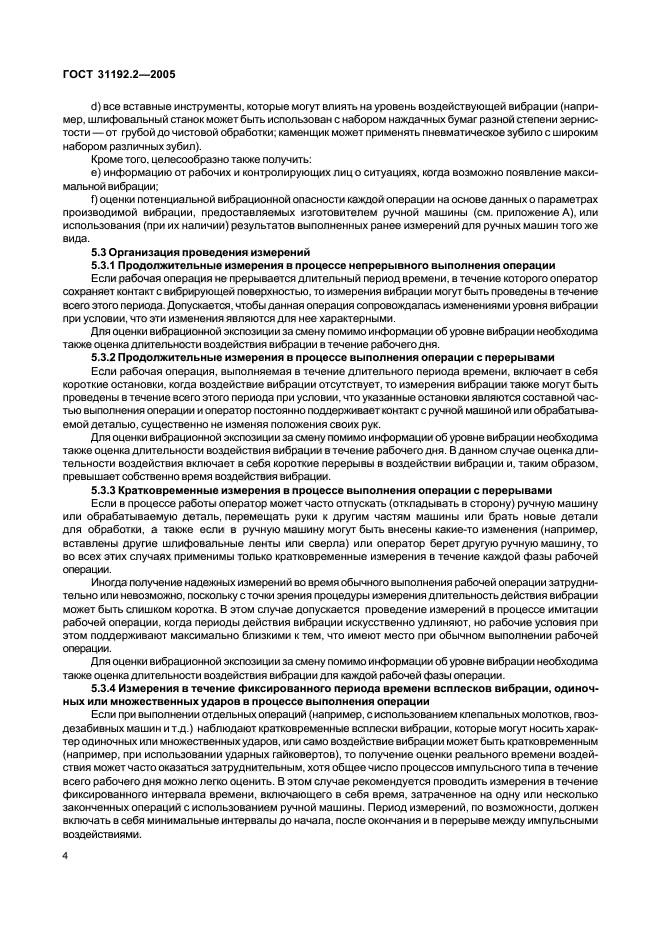

ГОСТ 31192.2-2005
d) все вставные инструменты, которые могут влиять на уровень воздействующей вибрации (например, шлифовальный станок может быть использован с набором наждачных бумаг разной степени зернистости — от грубой до чистовой обработки; каменщик может применять пневматическое зубило с широким набором различных зубил).
Кроме того, целесообразно также получить:
e) информацию от рабочих и контролирующих лиц о ситуациях, когда возможно появление максимальной вибрации;
f) оценки потенциальной вибрационной опасности каждой операции на основе данных о параметрах производимой вибрации, предоставляемых изготовителем ручной машины (см. приложение А), или использования (при их наличии) результатов выполненных ранее измерений для ручных машин того же вида.
5.3 Организация проведения измерений
5.3.1 Продолжительные измерения в процессе непрерывного выполнения операции
Если рабочая операция не прерывается длительный период времени, в течение которого оператор сохраняет контакт с вибрирующей поверхностью, то измерения вибрации могут быть проведены в течение всего этого периода. Допускается, чтобы данная операция сопровождалась изменениями уровня вибрации при условии, что эти изменения являются для нее характерными.
Для оценки вибрационной экспозиции за смену помимо информации об уровне вибрации необходима также оценка длительности воздействия вибрации в течение рабочего дня.
5.3.2 Продолжительные измерения в процессе выполнения операции с перерывами
Если рабочая операция, выполняемая в течение длительного периода времени, включает в себя короткие остановки, когда воздействие вибрации отсутствует, то измерения вибрации также могут быть проведены в течение всего этого периода при условии, что указанные остановки являются составной частью выполнения операции и оператор постоянно поддерживает контакт с ручной машиной или обрабатываемой деталью, существенно не изменяя положения своих рук.
Для оценки вибрационной экспозиции за смену помимо информации об уровне вибрации необходима также оценка длительности воздействия вибрации в течение рабочего дня. В данном случае оценка длительности воздействия включает в себя короткие перерывы в воздействии вибрации и, таким образом, превышает собственно время воздействия вибрации.
5.3.3 Кратковременные измерения в процессе выполнения операции с перерывами
Если в процессе работы оператор может часто отпускать (откладывать в сторону) ручную машину или обрабатываемую деталь, перемещать руки к другим частям машины или брать новые детали для обработки, а также если в ручную машину могут быть внесены какие-то изменения (например, вставлены другие шлифовальные ленты или сверла) или оператор берет другую ручную машину, то во всех этих случаях применимы только кратковременные измерения в течение каждой фазы рабочей операции.
Иногда получение надежных измерений во время обычного выполнения рабочей операции затруднительно или невозможно, поскольку с точки зрения процедуры измерения длительность действия вибрации может быть слишком коротка. В этом случае допускается проведение измерений в процессе имитации рабочей операции, когда периоды действия вибрации искусственно удлиняют, но рабочие условия при этом поддерживают максимально близкими к тем. что имеют место при обычном выполнении рабочей операции.
Для оценки вибрационной экспозиции за смену помимо информации об уровне вибрации необходима также оценка длительности воздействия вибрации для каждой рабочей фазы операции.
5.3.4 Изморения в течение фиксированного периода времени всппесков вибрации, одиночных или множественных ударов в процессе выпопнения операции
Если при выполнении отдельных операций (например, с использованием клепальных молотков, гвоз-дезабивных машин и т.д.) наблюдают кратковременные всплески вибрации, которые могут носить характер одиночных или множественных ударов, или само воздействие вибрации может быть кратковременным (например, при использовании ударных гайковертов), то получение оценки реального времени воздействия может часто оказаться затруднительным, хотя общее число процессов импульсного типа в течение всего рабочего дня можно легко оценить. В этом случае рекомендуется проводить измерения в течение фиксированного интервала времени, включающего в себя время, затраченное на одну или несколько законченных операций с использованием ручной машины. Период измерений, по возможности, должен включать в себя минимальные интервалы до начала, после окончания и в перерыве между импульсными воздействиями.
4
ГОСТ 31192.2-2005

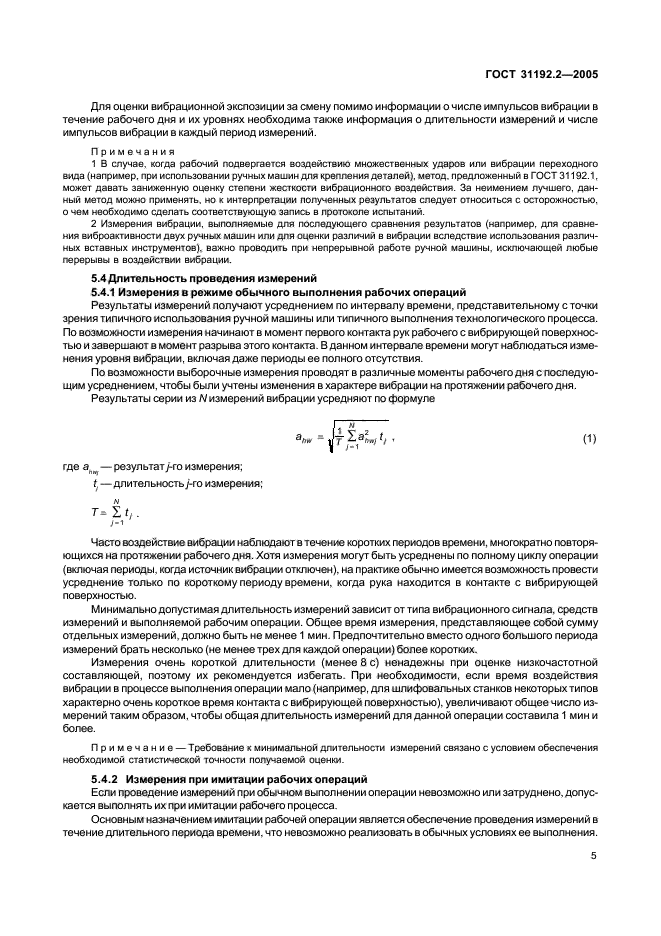

Для оценки вибрационной экспозиции за смену помимо информации о числе импульсов вибрации в течение рабочего дня и их уровнях необходима также информация о длительности измерений и числе импульсов вибрации в каждый период измерений.
Примечания
1 В случав, когда рабочий подвергается воздействию множественных ударов или вибрации переходного вида (например, при использовании ручных машин для крепления деталей), метод, предложенный в ГОСТ 31192.1, может давать заниженную оценку степени жесткости вибрационного воздействия. За неимением лучшего, данный метод можно применять, но к интерпретации полученных результатов следует относиться с осторожностью, о чем необходимо сделать соответствующую запись в протоколе испытаний.
2 Измерения вибрации, выполняемые для последующего сравнения результатов (например, для сравнения виброактивности двух ручных машин или для оценки различий в вибрации вследствие использования различных вставных инструменте»), важно проводить при непрерывной работе ручной машины, исключающей любые перерывы в воздействии вибрации.
5.4 Длительность проведения измерений
5.4.1 Измерения в режиме обычного выполнения рабочих операций
Результаты измерений получают усреднением по интервалу времени, представительному с точки зрения типичного использования ручной машины или типичного выполнения технологического процесса. По возможности измерения начинают в момент первого контакта рук рабочего с вибрирующей поверхностью и завершают в момент разрыва этого контакта. В данном интервале времени могут наблюдаться изменения уровня вибрации, включая даже периоды ее полного отсутствия.
По возможности выборочные измерения проводят в различные моменты рабочего дня с последующим усреднением, чтобы были учтены изменения в характере вибрации на протяжении рабочего дня.
Результаты серии из N измерений вибрации усредняют по формупе
(1)
где а — результат /-го измерения;
П1*|
t,—длительность /-го измерения;
|
N |
|
Часто воздействие вибрации наблюдают в течение коротких периодов времени, многократно повторяющихся на протяжении рабочего дня. Хотя измерения могут быть усреднены по полному циклу операции (включая периоды, когда источник вибрации отключен), на практике обычно имеется возможность провести усреднение только по короткому периоду времени, когда рука находится в контакте с вибрирующей поверхностью.
Минимально допустимая длительность измерений зависит от типа вибрационного сигнала, средств измерений и выполняемой рабочим операции. Общее время измерения, представляющее собой сумму отдельных измерений, должно быть не менее 1 мин. Предпочтительно вместо одного большого периода измерений брать несколько (не менее трех для каждой операции) более коротких.
Измерения очень короткой длительности (менее 8 с) ненадежны при оценке низкочастотной составляющей, поэтому их рекомендуется избегать. При необходимости, если время воздействия вибрации в процессе выпопнения операции мало (например, для шлифовальных станков некоторых типов характерно очень короткое время контакта с вибрирующей поверхностью), увеличивают общее число измерений таким образом, чтобы общая длительность измерений для данной операции составила 1 мин и более.
Примечание — Требование к минимальной длительности измерений связано с условием обеспечения необходимой статистической точности получаемой оценки.
5.4.2 Измерения при имитации рабочих операций
Если проведение измерений при обычном выполнении операции невозможно или затруднено, допускается выполнять их при имитации рабочего процесса.
Основным назначением имитации рабочей операции является обеспечение проведения измерений в течение длительного периода времени, что невозможно реализовать в обычных условиях ее выполнения.
5
ГОСТ 31192.2-2005

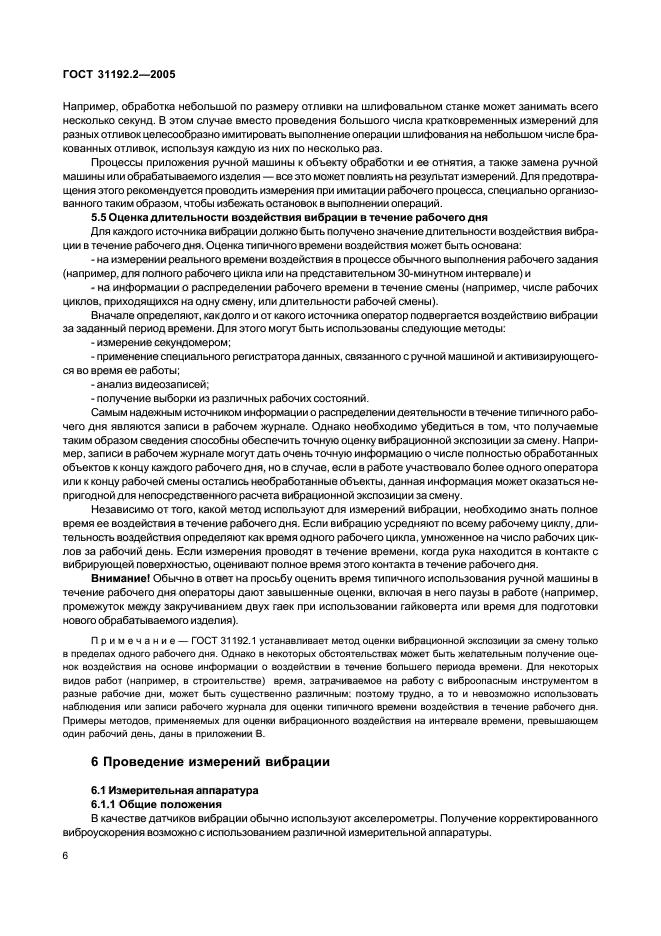

Например, обработка небольшой по размеру отливки на шлифовальном станке может занимать всего несколько секунд. В этом случае вместо проведения большого числа кратковременных измерений для разных отливок целесообразно имитировать выполнение операции шлифования на небольшом число бракованных отливок, используя каждую из них по несколько раз.
Процессы приложения ручной машины к объекту обработки и ее отнятия, а также замена ручной машины или обрабатываемого изделия — все это может повлиять на результат измерений. Для предотвращения этого рекомендуется проводить измерения при имитации рабочего процесса, специально организованного таким образом, чтобы избежать остановок в выполнении операций.
5.5 Оценка длительности воздействия вибрации в течение рабочего дня
Для каждого источника вибрации должно быть получено значение длительности воздействия вибрации в течение рабочего дня. Оценка типичного времени воздействия может быть основана:
— на измерении реального времени воздействия в процессе обычного выполнения рабочего задания (например, для полного рабочего цикла или на представительном 30-минутном интервале) и
— на информации о распределении рабочего времени в течение смены (например, числе рабочих циклов, приходящихся на одну смену, или длительности рабочей смены).
Вначале определяют, как долго и от какого источника оператор подвергается воздействию вибрации за заданный период времени. Для этого могут быть использованы следующие методы:
— измерение секундомером;
— применение специального регистратора данных, связанного с ручной машиной и активизирующегося во время ее работы:
— анализ видеозаписей:
— получение выборки из различных рабочих состояний.
Самым надежным источником информации о распределении деятельности в течение типичного рабочего дня являются записи в рабочем журнале. Однако необходимо убедиться в том. что получаемые таким образом сведения способны обеспечить точную оценку вибрационной экспозиции за смену. Например. записи в рабочем журнале могут дать очень точную информацию о числе полностью обработанных объектов к концу каждого рабочего дня, но в случае, если в работе участвовало более одного оператора или к концу рабочей смены остались необработанные объекты, данная информация может оказаться непригодной для непосредственного расчета вибрационной экспозиции за смену.
Независимо от того, какой метод используют для измерений вибрации, необходимо знать полное время ее воздействия в течение рабочего дня. Если вибрацию усредняют по всему рабочему циклу, длительность воздействия определяют как время одного рабочего цикла, умноженное на число рабочих циклов за рабочий день. Если измерения проводят в течение времени, когда рука находится в контакте с вибрирующей поверхностью, оценивают полное время этого контакта в течение рабочего дня.
Внимание! Обычно в ответ на просьбу оценить время типичного использования ручной машины в течение рабочего дня операторы дают завышенные оценки, включая в него паузы в работе (например, промежуток между закручиванием двух гаек при использовании гайковерта или время для подготовки нового обрабатываемого изделия).
Примечание — ГОСТ 31192.1 устанавливает метод оценки вибрационной экспозиции за смену только в пределах одного рабочего дня. Однако в некоторых обстоятельствах может быть желательным получение оценок воздействия на основе информации о воздействии в течение большего периода времени. Для некоторых видов работ (например, в строительстве) время, затрачиваемое на работу с виброопасным инструментом в разные рабочие дни, гложет быть существенно различным: поэтому трудно, а то и невозможно использовать наблюдения или записи рабочего журнала для оценки типичного времени воздействия в течение рабочего дня. Примеры методов, применяемых для оиенки вибрационного воздействия на интервале времени, превышающем один рабочий день, даны в приложении В.
6 Проведение измерений вибрации
6.1 Измерительная аппаратура
6.1.1 Общие положения
В качестве датчиков вибрации обычно используют акселерометры. Получение корректированного виброускорения возможно с использованием различной измерительной аппаратуры.
6
ГОСТ 31192.2-2005

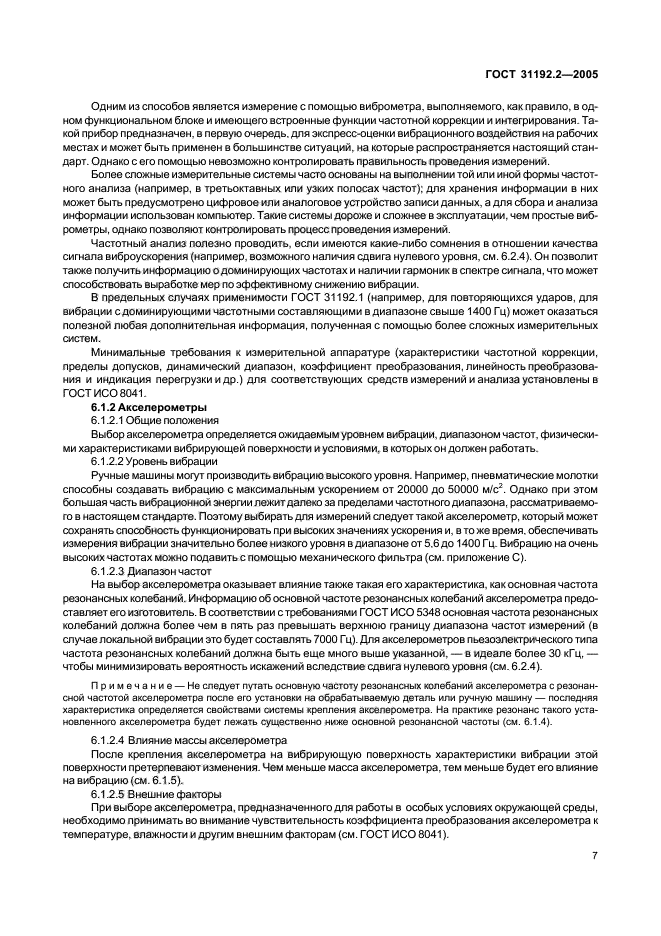

Одним из способов является измерение с помощью виброметра, выполняемого, как правило, в одном функциональном блоке и имеющего встроенные функции частотной коррекции и интегрирования. Такой прибор предназначен, в первую очередь, для экспресс-оценки вибрационного воздействия на рабочих местах и может быть применен в большинстве ситуаций, на которые распространяется настоящий стандарт. Однако с его помощью невозможно контролировать правильность проведения измерений.
Более сложные измерительные системы часто основаны на выполнении той или иной формы частотного анализа (например, в третьоктавных или узких полосах частот): для хранения информации в них может быть предусмотрено цифровое или аналоговое устройство записи данных, а для сбора и анализа информации использован компьютер. Такие системы дороже и сложнее в эксплуатации, чем простые виброметры. однако позвопяют контролировать процесс проведения измерений.
Частотный анализ полезно проводить, если имеются какие-либо сомнения в отношении качества сигнала виброускорения (например, возможного наличия сдвига нулевого уровня, см. 6.2.4). Он позволит также получить информацию о доминирующих частотах и наличии гармоник в спектре сигнала, что может способствовать выработке мер по эффективному снижению вибрации.
В предепьных случаях применимости ГОСТ 31192.1 (например, для пов
