Канат двойной свивки многопрядный типа ЛК-Р конструкции 18х19 (1+6+6/6)+1 о.с. Сортамент
Заменяет
Страница 1
Страница 2
Страница 3
Страница 4
Страница 5
ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ
КАНАТЫ СТАЛЬНЫЕ
СОРТАМЕНТ
КАНАТ ДВОЙНОЙ СВИВКИ
МНОГОПРЯДНЫЙ ТИПА ЛК-Р КОНСТРУКЦИИ
18´19(1+6+6/6)+1 о. с.
ГОСТ 3088-80
Москва
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
1996
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
КАНАТ ДВОЙНОЙ СВИВКИ Сортамент Two lay polystranded rope type ЛК-Р construction |
ГОСТ 3088-80* Взамен |
Постановлением Государственного комитета СССР по стандартам от 23 апреля 1980 г. № 1834 срок введения установлен
с 01.01.82
Ограничение срока действия снято по решению Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 2-92)
1. Настоящий стандарт распространяется на стальные канаты двойной свивки многопрядные с линейным касанием проволок в прядях типа ЛК-Р с одним органическим сердечником.
2. Канаты подразделяются по признакам
по назначению:
грузовые — Г;
по механическим свойствам марок: ВК, В, 1;
по виду покрытия поверхности проволок в канате:
из проволоки без покрытия,
из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж, ОЖ;
по направлению свивки:
правой,
левой — Л;
по сочетанию направлений свивки элементов каната:
крестовой,
односторонней — О;
по способу свивки:
нераскручивающиеся — Н,
раскручивающиеся;

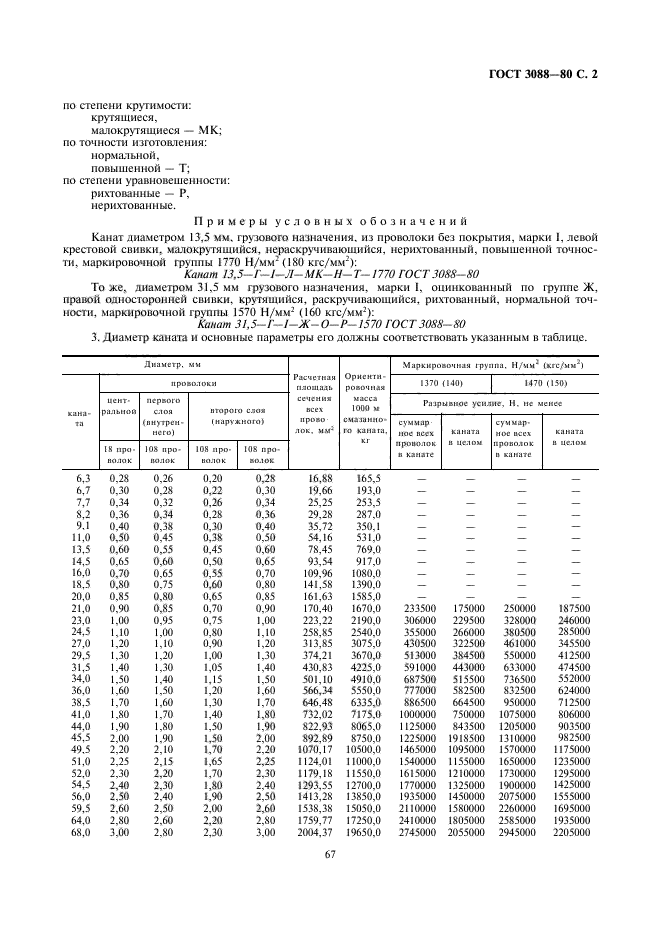

по степени крутимости:
крутящиеся,
малокрутящиеся — МК;
по точности изготовления:
нормальной,
повышенной — Т;
по степени уравновешенности:
рихтованные — Р,
нерихтованные.
(Измененная редакция, Изм. № 1, 2).
Примеры условных обозначений
Канат диаметром 13,5 мм, грузового назначения, из проволоки без покрытия, марки 1, левой крестовой свивки, малокрутящийся, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1770 Н/мм2 (180 кгс/мм2):
Канат 13,5-Г-1-Л-МК-Н-Т-1770 ГОСТ 3088-80
То же, диаметром 31,5 мм грузового назначения, марки 1, оцинкованный по группе Ж, правой односторонней свивки, крутящийся, раскручивающийся, рихтованный, нормальной точности, маркировочной группы 1570 Н/мм2 (160 кгс/мм2):
Канат 31,5-Г-1-Ж-О-Р-1570 ГОСТ 3088-80
(Измененная редакция, Изм. № 2).

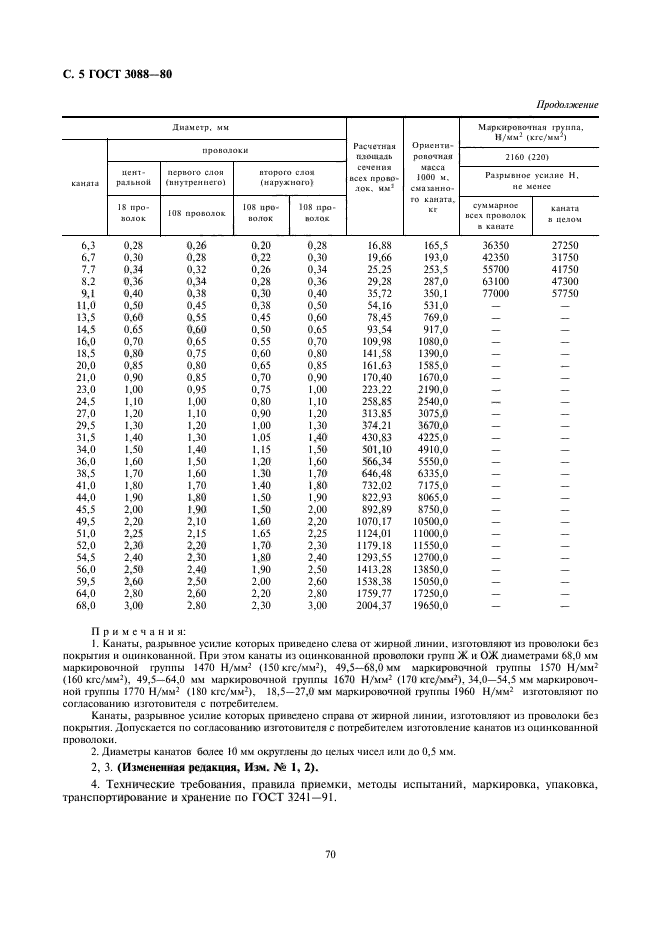

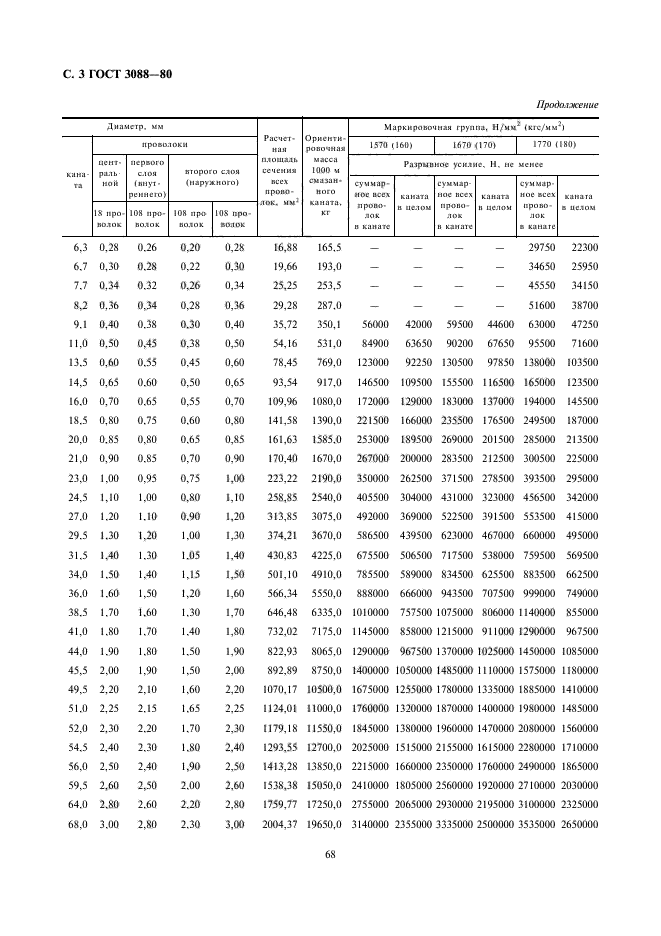

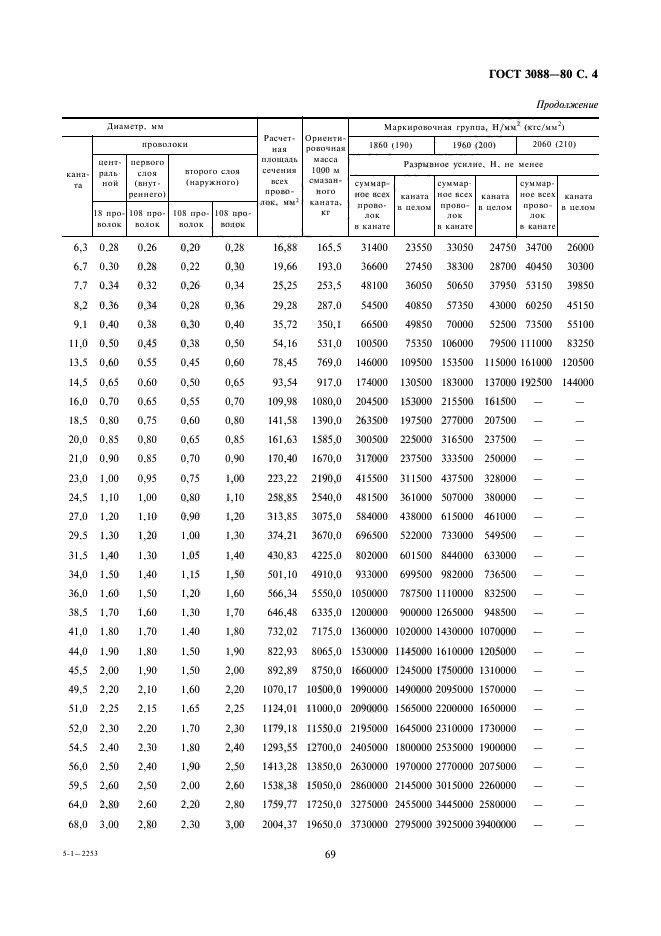

3. Диаметр каната и основные параметры его должны соответствовать указанным в таблице.
4. Технические требования, правила приемки, методы испытаний, упаковка, маркировка, транспортирование и хранение по ГОСТ 3241-91.
|
Диаметр, мм |
Расчетная площадь сечения всех проволок, мм2 |
Ориентировочная масса 1000 м смазанного каната, кг |
Маркировочная группа, Н/мм2 (кгс/мм2) |
|||||||
|
каната |
проволоки |
1370(140) |
1470(150) |
|||||||
|
центральной |
первого слоя (внутреннего) |
второго слоя (наружного) |
Разрывное усилие, Н, не менее |
|||||||
|
суммарное всех проволок в канате |
каната в целом |
суммарное всех проволок в канате |
каната в целом |
|||||||
|
18 проволок |
108 проволок |
108 проволок |
108 проволок |
|||||||
|
6,3 |
0,28 |
0,26 |
0,20 |
0,28 |
16,88 |
165,5 |
— |
— |
— |
— |
|
6,7 |
0,30 |
0,28 |
0,22 |
0,30 |
19,66 |
193,0 |
— |
— |
— |
— |
|
7,7 |
0,34 |
0,32 |
0,26 |
0,34 |
25,25 |
253,5 |
— |
— |
— |
— |
|
8,2 |
0,36 |
0,34 |
0,28 |
0,36 |
29,28 |
287,0 |
— |
— |
— |
— |
|
9,1 |
0,40 |
0,38 |
0,30 |
0,40 |
35,72 |
350,1 |
— |
— |
— |
— |
|
11,0 |
0,50 |
0,45 |
0,38 |
0,50 |
54,16 |
531,0 |
— |
— |
— |
— |
|
13,5 |
0,60 |
0,55 |
0,45 |
0,60 |
78,45 |
769,0 |
— |
— |
— |
— |
|
14,5 |
0,65 |
0,60 |
0,50 |
0,65 |
93,54 |
917,0 |
— |
— |
— |
— |
|
16,0 |
0,70 |
0,65 |
0,55 |
0,70 |
109,96 |
1080,0 |
— |
— |
— |
— |
|
18,5 |
0,80 |
0,75 |
0,60 |
0,80 |
141,58 |
1390,0 |
— |
— |
— |
— |
|
20,0 |
0,85 |
0,80 |
0,65 |
0,85 |
161,63 |
