Канат двойной свивки типа ЛК-О конструкции 6х30 (0+15+15)+7 о.с. Сортамент
Заменяет
Страница 1
Страница 2
Страница 3
Страница 4
ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ
КАНАТЫ СТАЛЬНЫЕ
СОРТАМЕНТ
КАНАТ ДВОЙНОЙ СВИВКИ
ТИПА ЛК-О КОНСТРУКЦИИ
6´30(0+15+15)+7 о. с.
ГОСТ 3083-80
Москва
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
1996

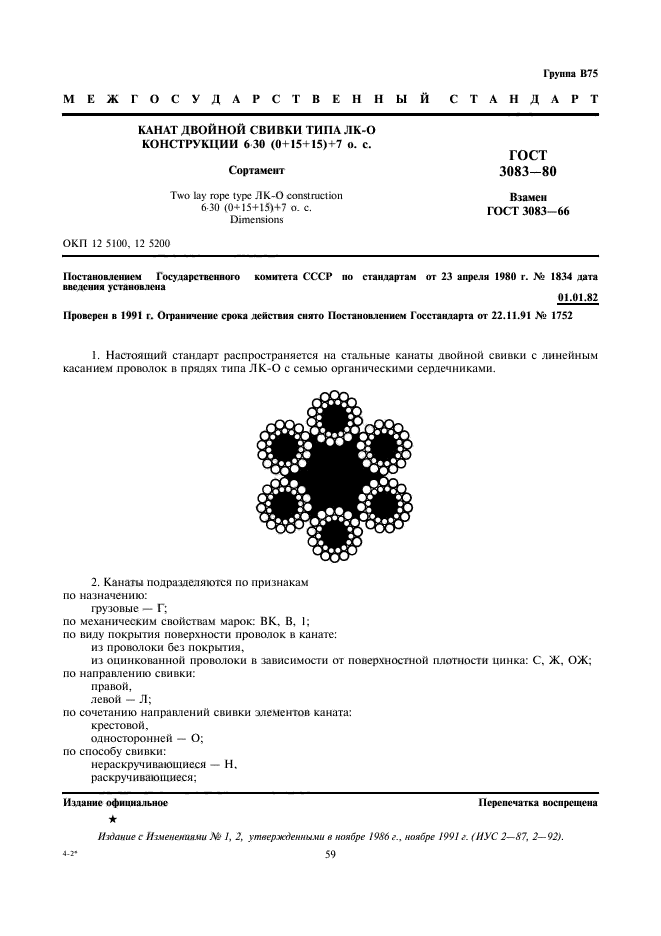

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
КАНАТ ДВОЙНОЙ СВИВКИ Сортамент Two lay rope type ЛК-О construction |
ГОСТ 3083-80* Взамен |
Постановлением Государственного комитета СССР по стандартам от 23 апреля 1980 г. № 1834 срок введения установлен
с 01.01.82
Ограничение срока действия снято по решению Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 2-92)
1. Настоящий стандарт распространяется на стальные канаты двойной свивки с линейным касанием проволок в прядях типа ЛК-О с семью органическими сердечниками.
2. Канаты подразделяются по признакам
по назначению:
грузовые — Г;
по механическим свойствам марок: ВК, В, 1;
по виду покрытия поверхности проволок в канате:
из проволоки без покрытия,
из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж, ОЖ;
по направлению свивки:
правой,
левой — Л,
по сочетанию направлений свивки элементов каната:
крестовой;
односторонней — О;
по способу свивки:
нераскручивающиеся Н,
раскручивающиеся;
по точности изготовления:
нормальной,
повышенной – Т
по степени уравновешенности:
рихтованные — Р,
нерихтованные.
(Измененная редакция, Изм. № 1, 2).

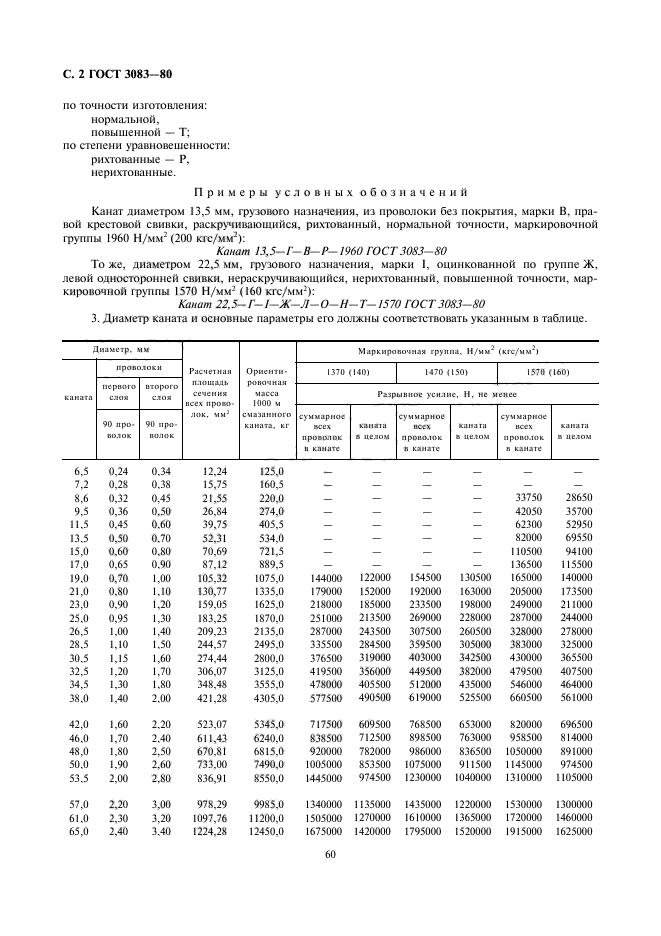

Примеры условных обозначений
Канат диаметром 13,5 мм, грузового назначения, из проволоки без покрытия, марки В, правой крестовой свивки, раскручивающийся, рихтованный, нормальной точности, маркировочной группы 1960 Н/мм2 (200 кгс/мм2):
Канат 13,5-Г-В-Р-1960 ГОСТ 3083-80
То же, диаметром 22,5 мм, грузового назначения, марки 1, оцинкованной по группе Ж, левой односторонней свивки, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1570 Н/мм2 (160 кгс/мм2):
Канат 22,5-Г-1-Ж-Л-О-Н-Т-1570 ГОСТ 3083-80
(Измененная редакция, Изм. № 2).
3. Диаметр каната и основные параметры его должны соответствовать указанным в таблице.
4. Технические требования, правила приемки, методы испытаний, упаковка, маркировка, транспортирование и хранение по ГОСТ 3241-91.
|
Диаметр, мм |
Расчетная площадь сечения всех проволок, мм2 |
Ориентировочная масса 1000 м смазанного каната, кг |
Маркировочная группа, Н/мм2 (кгс/мм2) |
|||||||
|
каната |
проволоки |
1370(140) |
1470(150) |
1670(170) |
||||||
|
первого слоя |
второго слоя |
Разрывное усилие, Н, не менее |
||||||||
|
90 проволок |
90 проволок |
суммарное всех проволок в канате |
каната в целом |
суммарное всех проволок в канате |
каната в целом |
суммарное всех проволок в канате |
каната в целом |
|||
|
6,5 |
0,24 |
0,34 |
12,24 |
125,0 |
— |
— |
— |
— |
— |
— |
|
7,2 |
0,28 |
0,38 |
15,75 |
160,5 |
— |
— |
— |
— |
— |
— |
|
8,6 |
0,32 |
0,45 |
21,55 |
220,0 |
— |
— |
— |
— |
33750 |
28650 |
|
9,5 |
0,36 |
0,50 |
26,84 |
274,0 |
— |
— |
— |
— |
42050 |
35700 |
|
11,5 |
0,45 |
0,60 |
39,75 |
405,5 |
— |
— |
— |
— |
62300 |
52950 |
|
13,5 |
0,50 |
0,70 |
52,31 |
534,0 |
— |
— |
— |
— |
82000 |
69550 |
|
15,0 |
0,60 |
0,80 |
70,69 |
721,5 |
— |
— |
— |
— |
110500 |
94100 |
|
17,0 |
0,65 |
0,90 |
87,12 |
889,5 |
— |
— |
— |
— |
136500 |
115500 |
|
19,0 |
0,70 |
1,00 |
105,32 |
1075,0 |
144000 |
122000 |
154500 |
130500 |
165000 |
140000 |
|
21,0 |
0,80 |
1,10 |
130,77 |
1335,0 |
179000 |
152000 |
192000 |
163000 |
205000 |
173500 |
|
23,0 |
0,90 |
1,20 |
159,05 |
1625,0 |
218000 |
185000 |
233500 |
198000 |
249000 |
211000 |
|
25,0 |
0,95 |
1,30 |
183,25 |
1870,0 |
251000 |
213500 |
269000 |
228000 |
287000 |
244000 |
|
26,5 |
1,00 |
