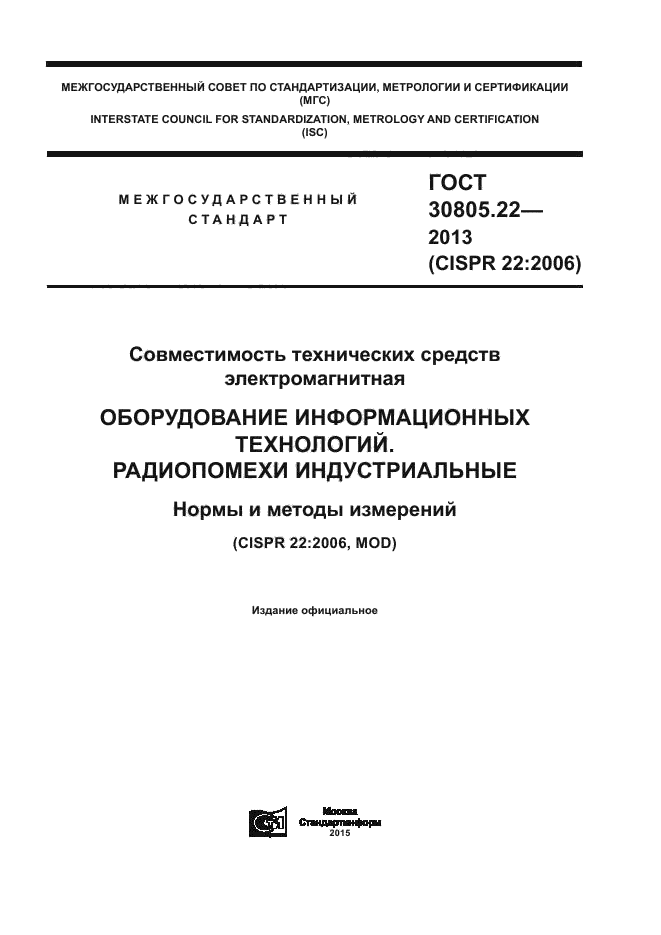

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ (МГС)
INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION _(ISC)_
МЕЖГОСУДАРСТВЕННЫЙ ГОСТ
стандарт 30805.22-2013
(CISPR 22:2006)
Совместимость технических средств электромагнитная
ОБОРУДОВАНИЕ ИНФОРМАЦИОННЫХ ТЕХНОЛОГИЙ
РАДИОПОМЕХИ ИНДУСТРИАЛЬНЫЕ Нормы и методы измерений
(CISPR22:2006, MOD)
Издание официальное
Москва
Стандартинформ
2013
ГОСТ 30805.22-2013

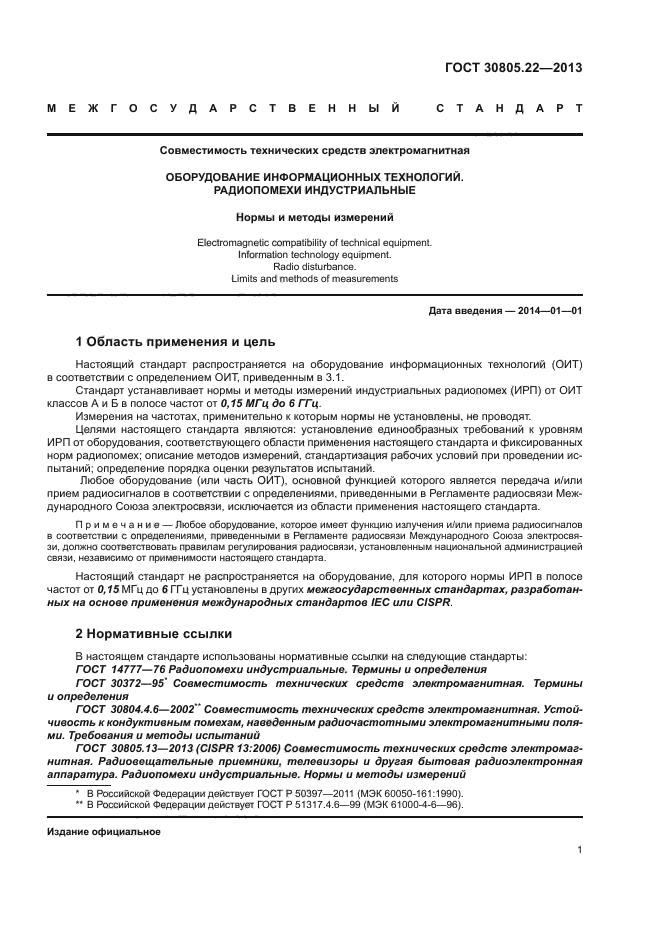

Любое оборудование (или часть ОИТ), основной функцией которого является передача и/или прием радиосигналов в соответствии с определениями, приведенными в Регламенте радиосвязи Международного Союза электросвязи, исключается из области применения настоящего стандарта.
Примечание — Любое оборудование, которое имеет функцию излучения и/или приема радиосигналов в соответствии с определениями, приведенными в Регламенте радиосвязи Международного Союза электросвязи, должно соответствовать правилам регулирования радиосвязи, установленным национальной администрацией связи, независимо от применимости настоящего стандарта.
Настоящий стандарт не распространяется на оборудование, для которого нормы ИРП в полосе частот от 0,15 МГц до 6 ГГц установлены в других межгосударственных стандартах, разработанных на основе применения международных стандартов МЭК или СИСПР.

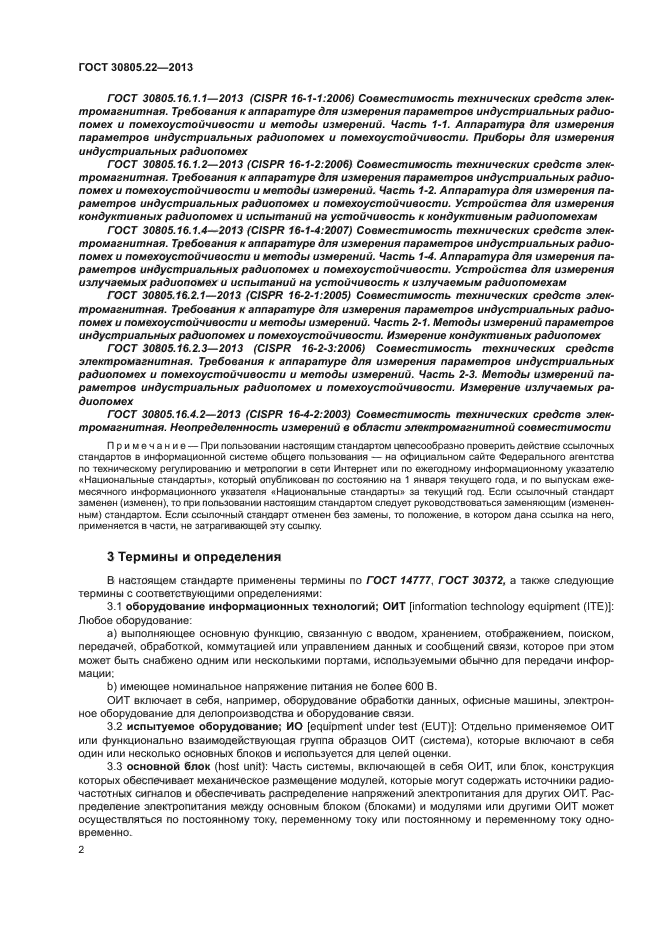

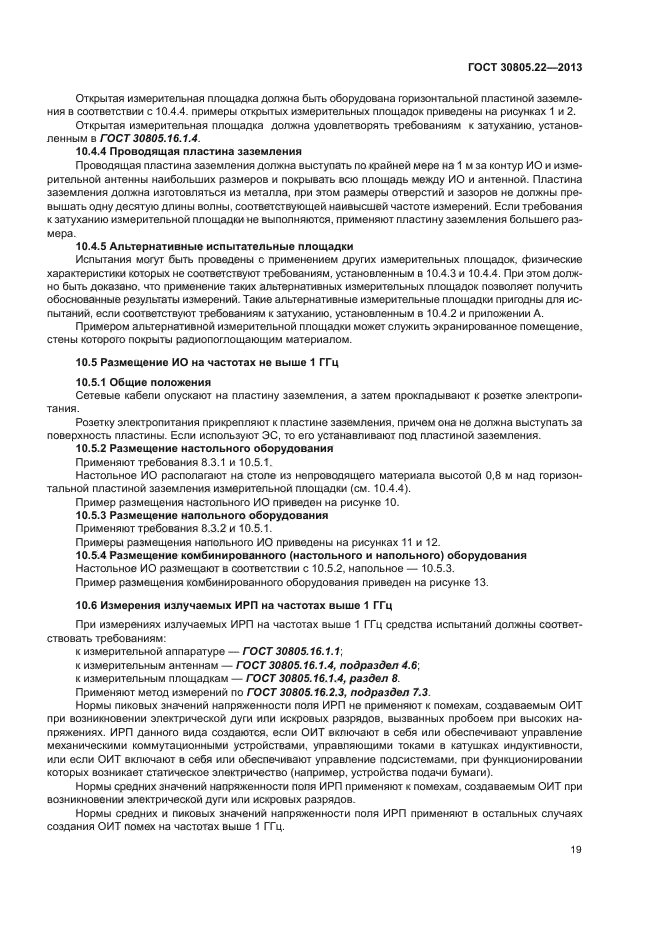

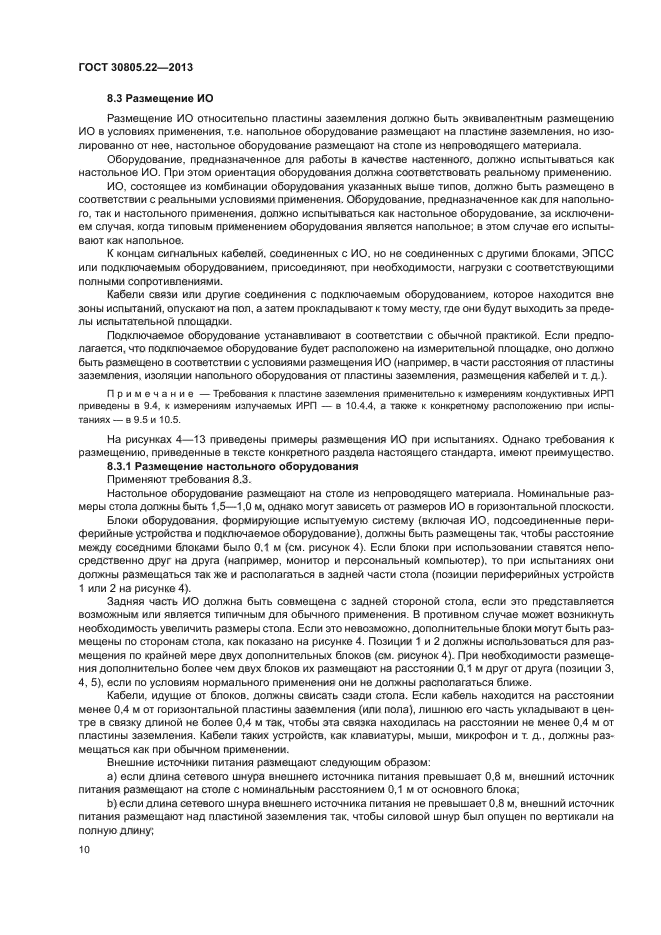

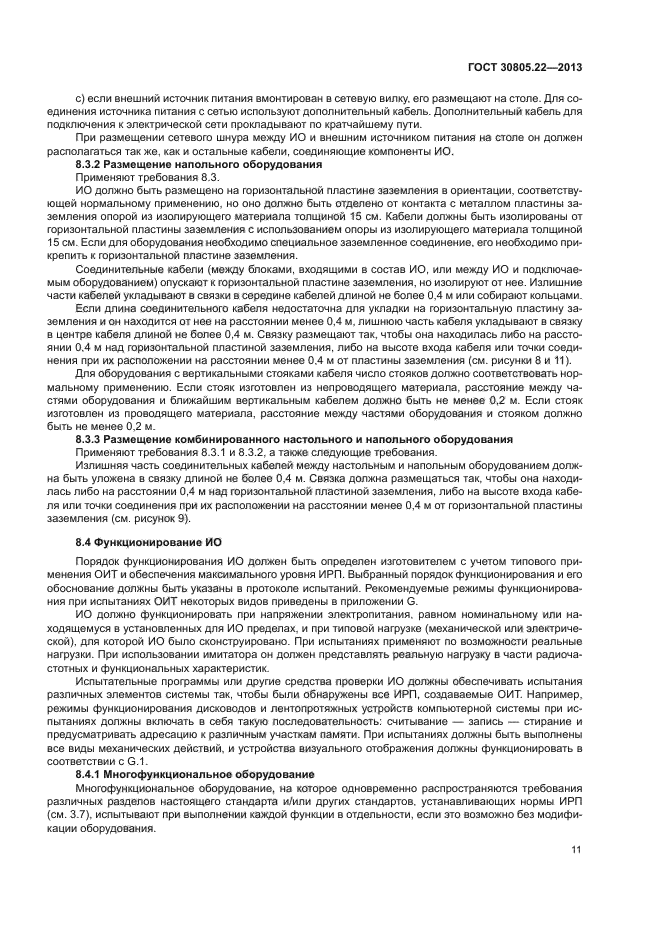

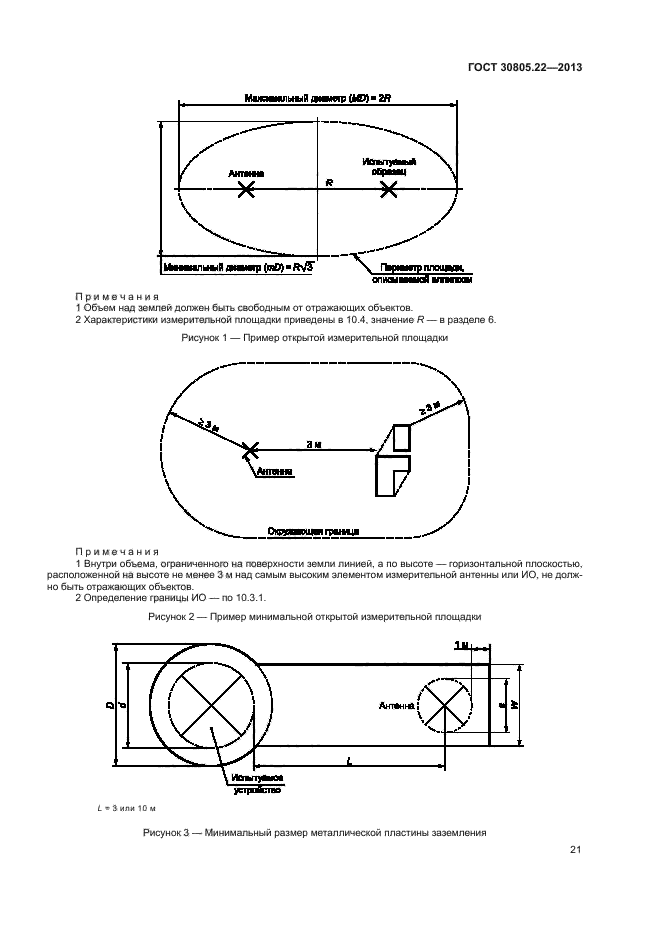

2 Нормативные ссылки

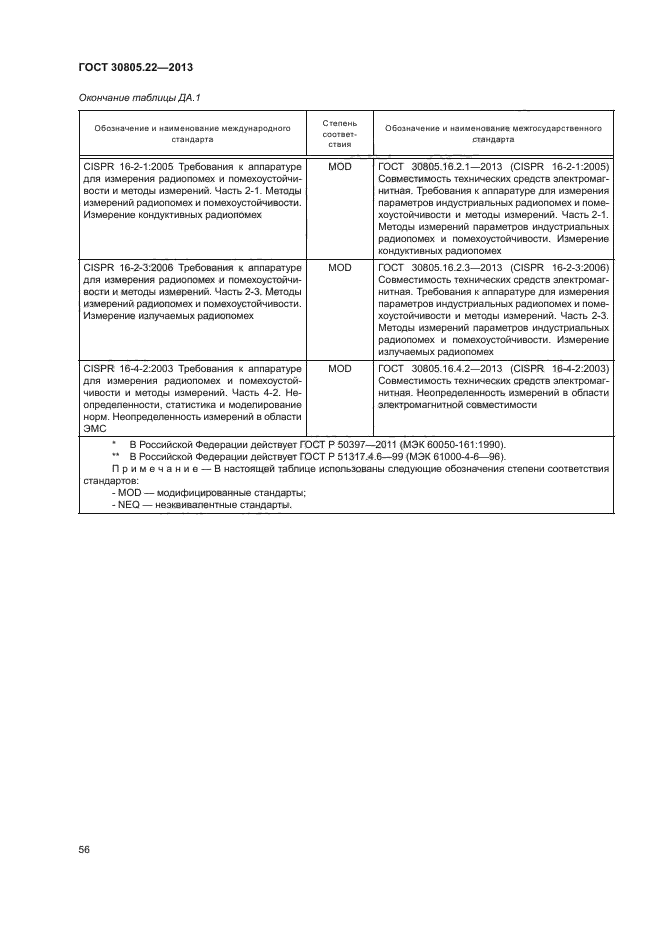

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 14777-76 Радиопомехи пндутриальные. Термины и определешш
ГОСТ 30372-95 Совместимость технических средств электромагнитная. Термины и определения
|
Металлический корпус ЭПСС |
|
Сд = 33 нФ, Ra= 400 Ом; L\= 4 ■ 7 мГн, Rx — вход измерителя ИРП; ПО-подключаемое оборудование, ИО — испытуемое оборудование
ГОСТ 30805.22-2013
При меча нил
1 Номинальный коэффициент калибровки [9.6.2, перечисление е)] должен быть равен 9,5 дБ.
2 Zcal представляет собой несимметричную цепь, необходимую для настройки затух а-ния продольного преобразования ЭПСС в соответствии с требованиями, установленным в
9.6.2, перечисление с).
3 ЭПСС не должен использоваться при измерении общего несимметричного напряжения ИРП с кабелями, содержащими неэкранированные симметричные пары, соединенными с портами связи, использующими только одну активную неэкранированную симметричную пару.

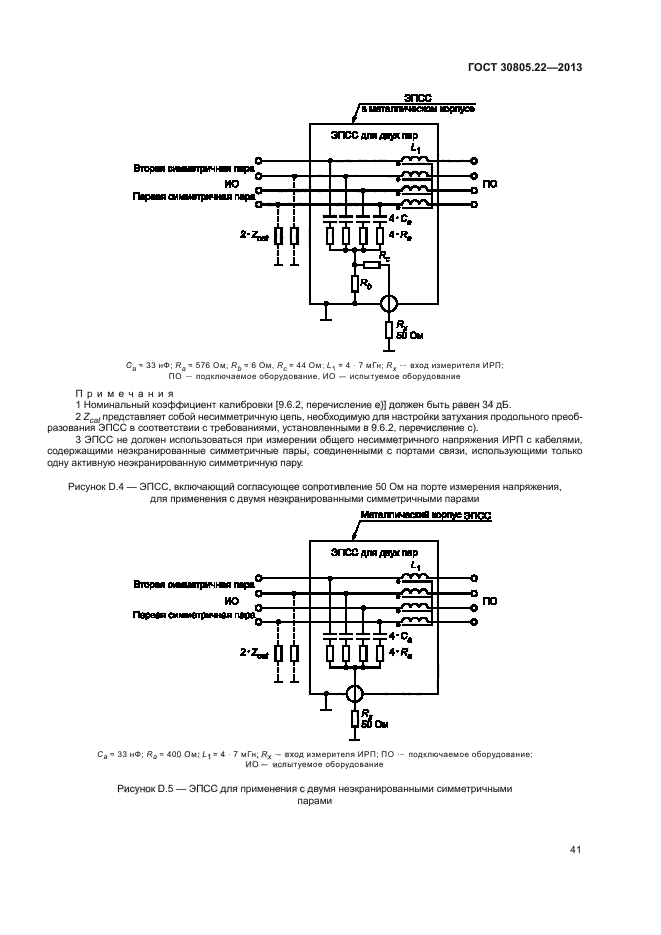

Рисунок D.5 — ЭПСС для применения с двумя неэкранированными симметричными
парами
92

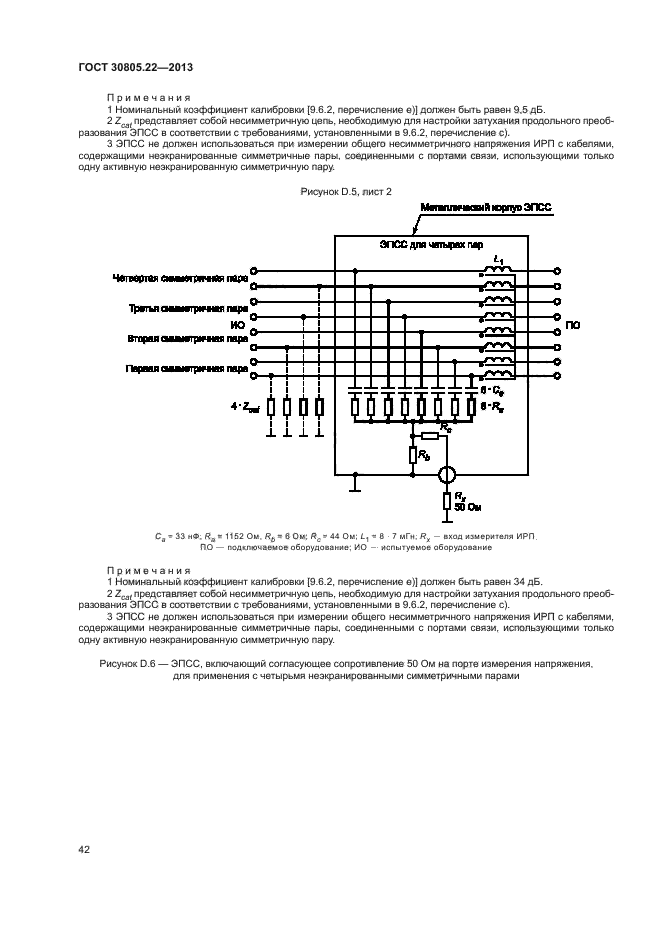

Са = 33 нФ, Ra = 1152 Огл, Rb = 6 Ом, Re = 44 Ом, Li = 8 ■ 7 мГн; вход измерителя ИРП, ПО — подключаемое оборудование, ИО — испытуемое оборудование
При меча ния
ГОСТ 3080522-2013
Мстахличесхий корпус ЭПСС
1 Номинальный коэффициент калибровки [9.6.2, перечисление е)] должен быть равен 34 дБ.
2 Zcai представляет собой несимметричную цепь, необходиь^гсо для настройки затухания продольного преобразования ЭПСС в соответствии с требованиями, установленным в 9.6.2, перечисление с).
3 ЭПСС не должен использоваться при измерении общего несимметричного напряжения ИРП с кабелями, содержащими неэкранированные симметричные пары, соединенными с портами связи, использующими только одну активную неэкранированную симметричную пару.
Рисунок D.6 — ЭПСС, включающий согласующее сопротивление 50 Ом на порте измерения напряжения, для применения с четырьмя неэкранированными симметричными парами
93
ГОСТ 30805.22-2013
Металлический корпус ЭПСС
|
Четвертая сиикетрячхы пара Третья симметричная пара ИО Вторая симметричная пара Первая симметричная пара |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
по
ШШ».
AxZ
I
Са = 33 нФ, Ra = 300 Огл;L\= 8 • 7 мГн, J?x— вход измерителяИРП;
ПО -подключаемое оборудование; ИО — испытуемое оборудование
При меча ния
1 Номинальный коэффициент калибровки [9.6.2, перечисление е)] должен быть равен 34 дБ.
2 Zcat представляет собой несимметричную цепь, необходимою для настройки затух а-ния продольного преобразования ЭПСС в соответствии с требованиями, установленным в
9.6.2, перечисление с).
3 ЭПСС не должен использоваться при измерении общего несимметричного напряжения ИРП с кабелями, содержащими неэкранированные симметричные пары, соединенными с портами связи, использующими только одну активную неэкранированную симметричную пару.

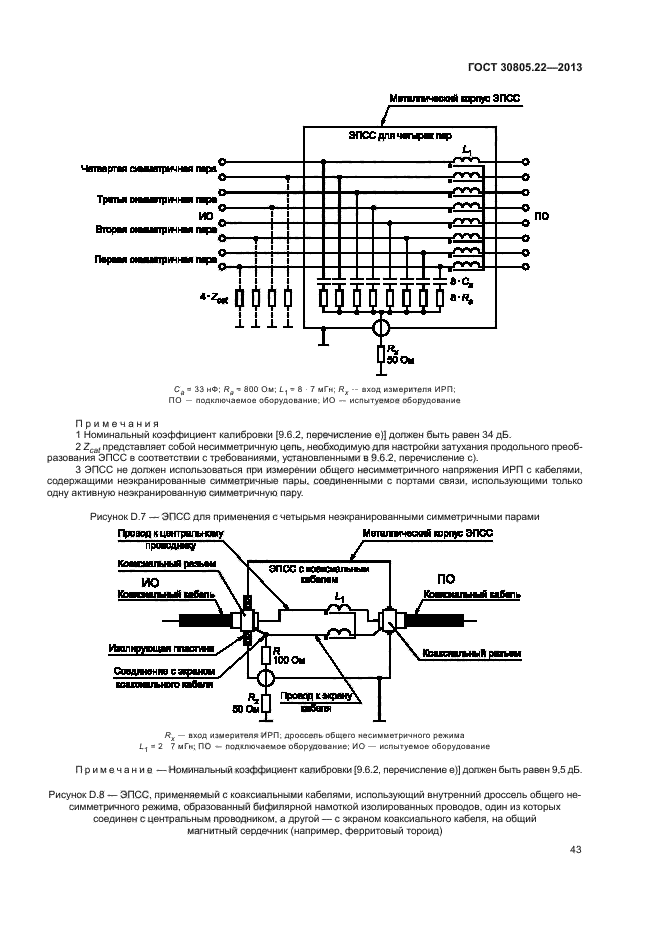

Рисунок D .7 — ЭПСС для применения с четырьмя неэкраниров анными симметричными парами
94
ГОСТ 3080522-2013
Провод к центральному проводнику Металлический корпус ЭПОС Коаксиальный разъем
ИО
Коаксиальный кабель
Изолирующая пластина
Соединение с экраном коаксиального кабеля
с коаксиальным *1
ПО
Коаксиальный кабель
Коаксиальный разьем
50
Ry -вход измерителя ИРП, дроссель общего несимметричного режима L\ = 2 7 мГн; ПО — подключаемое оборудование, ИО — испытуемое оборудование
Примечание — Номинальный коэффициент калибровки [9.6.2, перечисление е)] должен быть равен9,5 дБ.
РисунокD.8 — ЭПСС, применяемый с коаксиальными кабелями, использующий внутренний дроссель общего несимметричного режима, образованный бифилярной намоткой изолированных проводов, один из которых соединен с центральным проводником, а другой — с экраном коаксиального кабеля, на общий магнитный сердечник (например, ферритовыйтороид)
95
ГОСТ 30805.22-2013
|

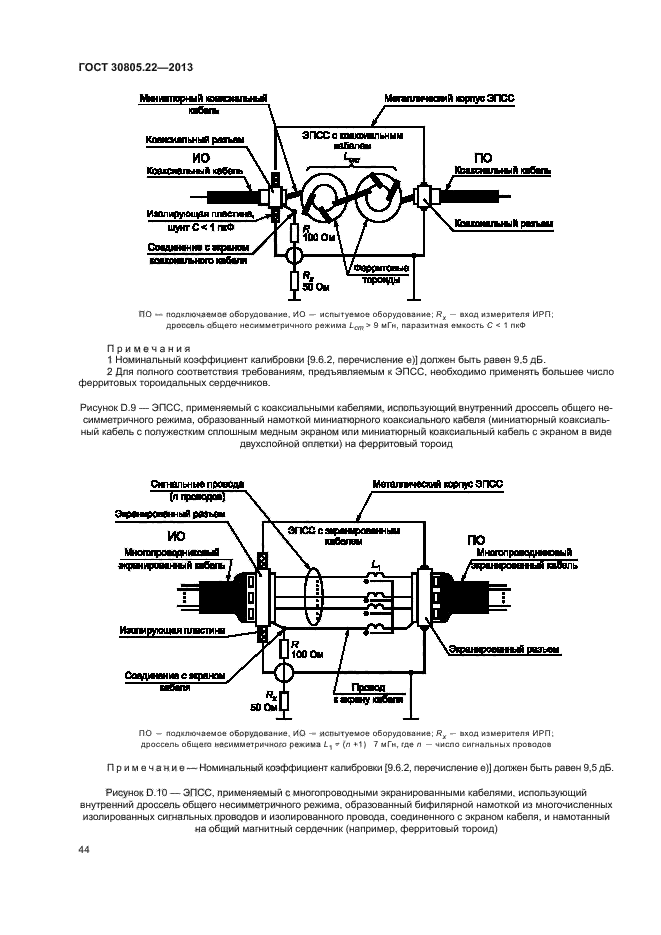

Миниатюрный коаксиальный кабель Металлический корпус ЭПСС ПО Коаксиальный кабель |
|
|
Изолирующая пластина, шунт С < 1 пкФ Соединение с экраном коаксиального кабеля |
|
|
Коаксиальный разьем |
|
Коаксиальный разъем ИО
Коаксиальный кабель
ЭПСС с коаксиальным кабелем
L,
ПО — подключаемое оборудование, ИО — испытуемое оборудование, Дх-вход измерителя ИРП, дроссель общего несимметричного режима 1ст>9мГн, паразитная емкость С< 1 пкФ
Примечания
1 Н оминальный коэффициент калибровки [9 б .2, перечисление е)] должен бьпь равен
9,5 дБ.
2 Для псиного соответствия требованиям предъявляемым к ЭПСС, необходимо применять большее число ферритовьк тороидальных сердечников
Рисунок D 9 — ЭПСС, применяемый с коаксиальными кабелями, использующий внутренний дроссель общего несимметричного режима, образованный намоткой миниатюрного коаксиального кабеля (миниатюрный коаксиальный кабель с полужестким сплошным медным экраном или миниатюрный коаксиальный кабель с экраном в виде двухслойной оплетки) на ферритовый торойд
96
ГОСТ 3080522-2013
Сигнальные провода (п проводов)
Экранированный разъем
ИО
Много проводниковый экранированный кабель
Изолирующая пластина Соединение с «краном кабеля
Металлический корпус ЭПСС ПО
ВШЯ 1
Экранированный разъем
Провод к экрану кабеля
ПО — подключаемое оборудование, ИО — испытуемое оборудование, Rx-вход измерителя ИРП; дроссель общего несимметричного режима Li = (и+1) • 7 мГн, где и — число сигнальных проводов
Примечание — Номинальный коэффициент калибровки [9.6.2, перечисление е)] должен бьпь равен 9,5 дБ.
Рисунок D. 10 — ЭПСС, применяемый с многопроводными экранированными кабелями, использующий внутренний дроссель общего несимметричного режима, образованный бифилярной намоткой из многочисленных изолированных сигнальных проводов и изолированного провода, соединенного с экраном кабеля, и намотанный на общий магнитный сердечник (например ф ер ритовый торой д)
97
|
Мвогопроводвиковый экранированный кабель |
|
ПО — подключаемое оборудование, ИО — испытуемое оборудование, Rx — вход измерителя ИРП, дроссель общего несимметричного режима
ГОСТ 30805.22-2013
Lem > 9 мГн, общий паразитный шунт С < 1 пкФ
Примечания
1 Номинальный коэффициент калибровки [9.6.2, перечисление е)] должен быть равен 9,5 дБ.
2 Для полного соответствия требованиям, предъявляемым к ЭПСС, необходимо применять большее число ферритавьк тороидальных сердечников.

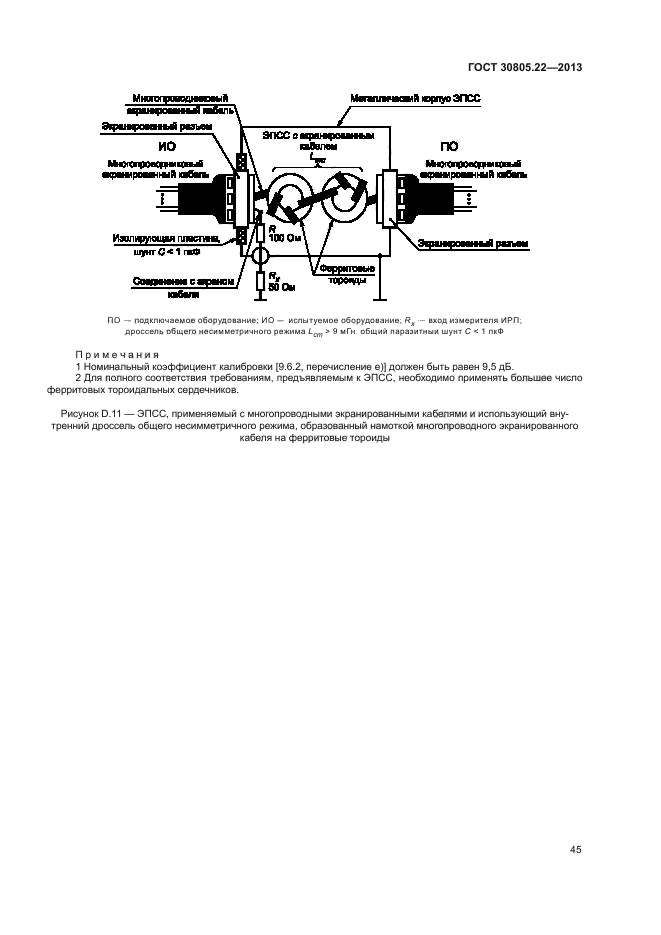

Рисунок D. 11 — ЭП СС, применяемый с многопрово дными экранированными каб елями и использующий внутренний дроссель общего несимметричного режима, образованный намоткой многопр оводиого экранированного каб еля на феррит овые т орои-
ды
98
ГОСТ 3080522-2013

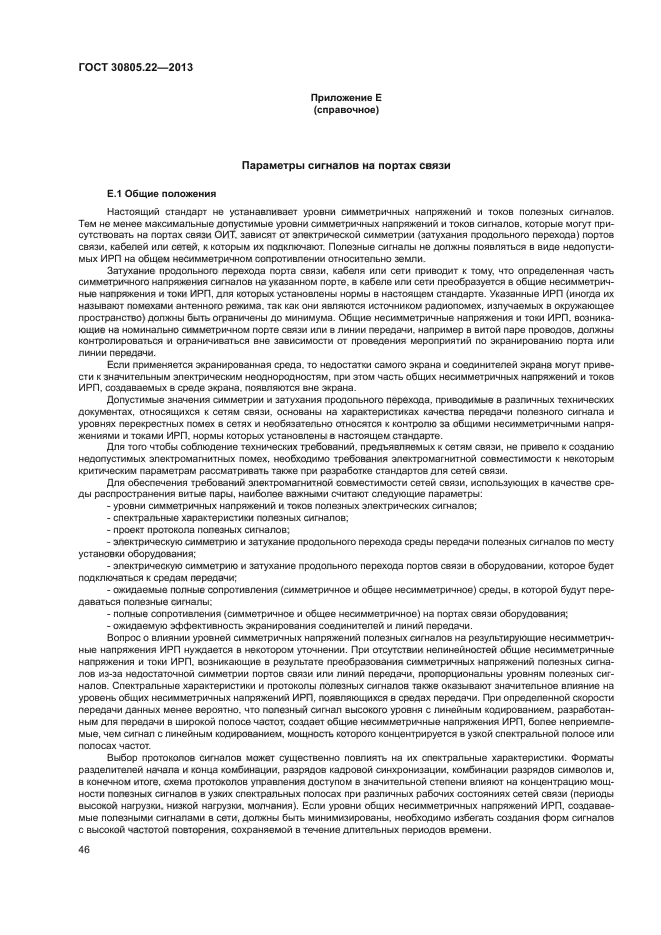

Приложение Е (справочное)
Параметры сигналов на портах связи
Е2 Общие положения
Настоящий стандарт не устанавливает уровни симметричных напряжений и токов полезных сигналов. Тем не менее максимальные допустимые уровни симметричных напряжений и токов сигналов, которые могут присутствовать на портах связи ОИТ, зависят от электрической симметрии (затухания продольного перехода) портов связи, кабелей или сетей, к которым их подключают. Полезные сигналы не должны появляться в виде недопустимых ИРП на общем несимметричном сопротивлении относительно земли.
Затухание продольного перехода порта связи, кабеля или сети приводит к тому, что определенная часть симметричного напряжения сигналов на указанном порте, в кабеле или сети преобразуется в общие несимметричные напряжения и токи ИРП, для которых установлены нормы в настоящем стандарте. Указанные ИРП (иногда их называют помехами антенного режима, так как они являются источником радиопомех, излучаемых в окружающее пространство) должны быть ограничены до минимума. Общие несимметричные напряжения и токи ИРП, возникающие на номинально симметричном порте связи или в линии передачи, например в витой паре проводов, должны контролироваться и ограничиваться вне зависимости от проведения мероприятий по экранированию порта или линии передачи.
99
ГОСТ 30805.22-2013
Если применяется экранированная среда, то недостатки самого экрана и соединителей экрана могут привести к значительным электрическим неоднородностям, при этом часть общих несимметричных напряжений и токов ИРП, создаваемых в среде экрана, появляются вне экрана.
Допустимые значения симметрии и затухания продольного перехода, приводимые в различных технических документах, относящихся к сетям связи, основаны на характеристиках качества передачи полезного сигнала и уровнях перекрестных помех в сетях и необязательно относятся к контролю за общими несимметричными напряжениями и токами ИРП, нормы которых установлены в настоящем стандарте.
Для того чтобы соблюдение технических требований, предъявляемых к сетям связи, и е прив ело к с оз данию не допустимых элекгр омагнит ных пом ех, и ео б хо димо требования электромагнитной совместимости к некоторым критическим параметрам рассматривать также при разработке стандартов для сетей связи.
Для обеспечения требований электромагнитной совместимости сетей связи, использующих в качестве среды распространения витые пары, наиболее важными считают следующие параметры:
— уровни симметричных напряжений и токов полезных электрических сигналов,
— спектральные характеристики полезных сигналов,
— проект протокола полезных сигналов,
— электрическую симметрию и затухание продольного перехода среды передачи полезных сигналов по месту установки оборудования,
100
ГОСТ 3080522-2013
— электрическую симметрию и затухание продольного перехода портов связи в оборудовании, которое будет подключаться к средам передачи,
— ожидаемые полные сопротивления (симметричное и общее несимметричное) среды, в которой будут передаваться полезные сигналы,
— полные сопротивления (симметричное и общее несимметричное) на портах связи оборудования,
— ожидаемую эффективность экранирования соединителей и линий передачи.
Вопрос о влиянии уровней симметричных напряжений полезных сигналов на
результирующие несимметричные напряжения ИРП нуждается в некотором уточнении. При отсутствии нелинейностей общие несимметричные напряжения и токи ИРП, возникающие в результате преобразования симметричных напряжений полезных сигналов из-за недостаточной симметрии портов связи или линий передачи, пропорциональны уровням полезных сигналов. Спектральные характеристики и протоколы полезных сигналов также оказывают значительное влияние на уровень общих несимметричных напряжений ИРП, появляющихся в средах передачи. При определенной скорости передачи данных менее вероятно, что полезный сигнал высокого уровня с линейным кодированием, разработанным для передачи в широкой полосе частот, создает общие несимметричные напряжения ИРП, более неприемлемые, чем сигнал с линейным кодированием, мощность которого концентрируется в узкой спектральной полосе или полосах частот.
Выбор протоколов сигналов может существенно повлиять на их спектральные
101
ГОСТ 3080522-2013
ГОСТ 30804.4.6-2002 Совместимость технических средств электро-магши/итя. Устойчивость к кондуктнвным помехам, наведенным радиочастот-ными электрамагшипнымиюлямп. Требования и методы исиыташш
ГОСТ 30805.13-2013 (СИСПР 13:2006) Совместимость технических средств элекнромагшииная. Радиовещательные прмлшикп телевизоры и другая бьииовая радиоэлектронная аппаратура. Радиопомехи индустриальные. Нормы и методы измерений
ГОСТ 3080S. 16.1.1—2013 (CISPR 16-1-1:2003) Совместимость технических средств электромагшипная. Требования к аштраппре для измерения параметров пндуспрпальных радиопомех и помехоустойчивости и методы измерений. Часть 1-1. Aiutapamypa для измерения параметров 1шдустр1шльных радиопомех и помехоустойчив оспии Приборы для измерения индустриальныхрадиопомех
ГОСТ30805.16.1.2—2013 (CISPR 16-1-2:2006) Совмесптмость технических средств электромагшипная. Требования к аппаратуре для измерения параметров tutdyc триальных радиопомех и помехоустойчивости и .методы измерений. Часть 1-2. Aiutapamypa для измерения параметров индустриальных радиопомех и помехоустойчив оспии Устройства для измерения кондукнтвных радиопомех и пспы-таний на устойчивость к кондуктнвным радиопомехам
ГОСТ30805.16.1.4—2013 (CISPR 16-1-4:2007) Совместимостыпехническнх средств электромагшипная. Требования к аппаратуре для измерешм парамепров индус пцшальных радиопомех и помехоустойчивости и методы измерешм. Часть 1-4. Aiutapamypa для измерешм параметров индустриальных радиопомех и помехоустойчив оспии Успройства для измерешм излучаемых радиопомех и исиьииа-шш на устойчивость к излучаемым радиопомехам
3
ГОСТ 30805.22-2013
характеристики. Форматы разделителей начала и конца комбинации, разрядов кадровой синхронизации, комбинации разрядов символов и, в конечном итоге, схема протоколов управления доступом в значительной степени влияют на концентрацию мощности полезных сигналов в узких спектральных полосах при различных рабочих состояниях сетей связи (периоды высокой нагрузки, низкой нагрузки, молчания). Если уровни общих несимметричных напряжений ИРП, создаваемые полезными сигналами в сети, должны быть минимизированы, необходимо избегать создания форм сигналов с высокой частотой повторения, сохраняемой в течение длительных периодов времени

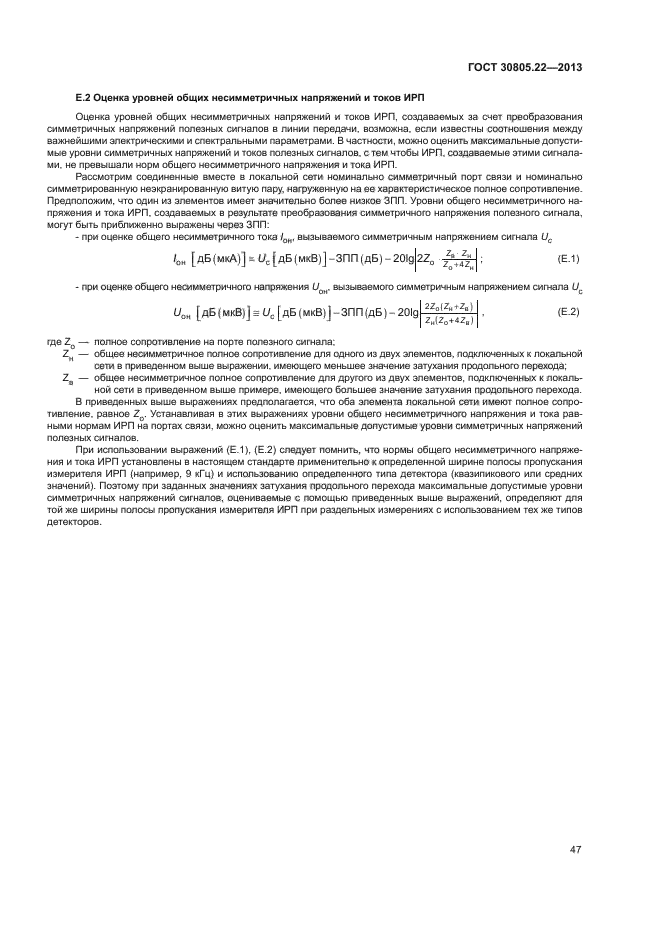

Е2 Оценка уровней общих несимметричных напряжений и токов ИРП
Оценка уровней общих несимметричных напряжений и токов ИРП, создаваемых за счет преобразования симметричных напряжений полезных сигналов в линии передачи, возможна, если известны соотношения между важнейшими электрическими и спектральными параметрами. В частности, можно оценить максимальные допустимые уровни симметричных напряжений и токов полезных сигналов, с тем чтобы ИРП, создаваемые этими сигналами, не превышали норм общего несимметричного напряжения и тока ИРП
Рассмотрим соединенные вместе в локальной сети номинально симметричный порт связи и номинально симметрированную неэкранированную витую пару, нагруженную на ее характеристическое полное сопротивление. Предположим,что
102
ГОСТ 3080522-2013
один из элементов имеет значительно более низкое ЗПП. Уровни общего несимметричного напряжения и тока ИРП, создаваемых в результате преобразования симметричного напряжения полезного сигнала, могут быть приближенно выражены через ЗПП:
— при оценке общего несимметричного тока /он, вызываемого симметричным напряжением сигнала Uc
Zb+Zk
/он [дБ (мкА)] — Uc [дБ (мкВ)] — ЗПП (дБ) — 20 lg | 2Z0—I; (Е. 1)
Z0 + 4ZH
— при оценке общего несимметричного напряжения U0K, вызываемого симметричным напряжением сигнала Uc
2Z0(Z„+ZB)
U0K [дБ (мкВ)] — Ue [дБ (мкВ)] — ЗПП (дБ) — 20 lg |-|, (Е-2)
^h(Zo +4Zb)
где Z0 — полное сопротивление на порте полезного сигнала,
ZK — общее несимметричное полное сопротивление для одного из двух элементов, подключенных к локальной сети в приведенном выше выражении, имеющего меньшее значение затухания продольного перехода,
ZB— общее несимметричное полное сопротивление для другого из двух элементов, подключенных к локальной сети в приведенном выше примере, имеющего большее значение затухания продольного перехода.
103
ГОСТ 30805.22-2013
В приведенных выше выражениях предполагается, что оба элемента локальной сети имеют полное сопротивление, равное Z0. Устанавливая в этих выражениях уровни общего несимметричного напряжения и тока равными нормам ИРП на портах связи, можно оценить максимальные допустимые уровни симметричных напряжений полезных сигналов.
При использовании выражений (Е.1),(Е. 2) следует помнить, что нормы общего несимметричного напряжения и тока ИРП установлены в настоящем стандарте применительно к определенной ширине полосы пропускания измерителя ИРП (например, 9 кГц) и использованию определенного типа детектора (квазипикового или средних значений). Поэтому при заданных значениях затухания продольного перехода максимальные допустимые уровни симметричных напряжений сигналов, оцениваемые с помощью приведенных выше выражений, определяют для той же ширины полосы пропускания измерителя ИРП при раздельных измерениях с использованием тех же типов детекторов.
104
ГОСТ 3080522-2013

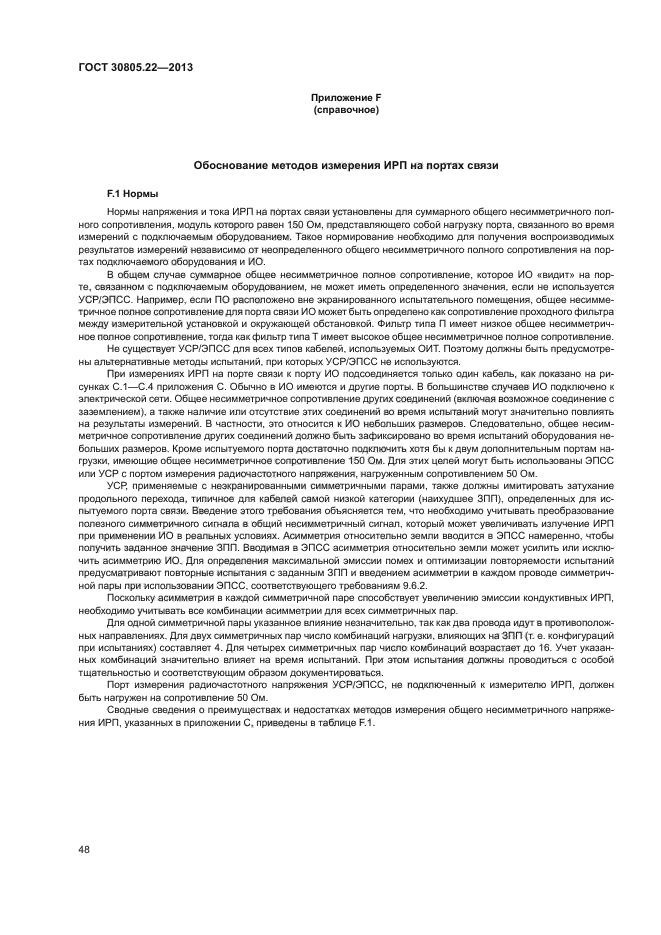

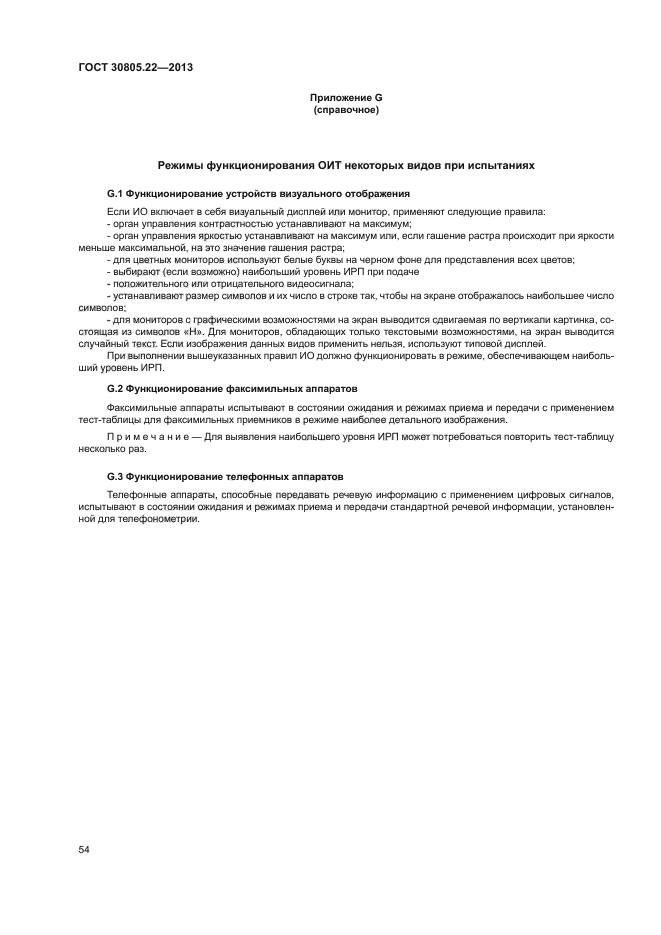

Приложение F (справочное)
Обоснование методов измерения ИРП на портах связи
F.1 Нормы
Нормы напряжения и тока ИРП на портах связи установлены для суммарного общего несимметричного полного сопротивления, модуль которого равен 150 Ом, представляющего собой нагрузку порта, связанного во время измерений с подключаемым оборудованием Такое нормирование необходимо для получения воспроизводимых результатов измерений независимо от неопределенного общего несимметричного полного сопротивления на портах подключаемого оборудования и ИО.
В общем случае суммарное общее несимметричное полное сопротивление, которое ИО «видит» на порте, связанном с подключаемым оборудованием, не может иметь определенного значения, если не используется УСР/ЭПСС. Например, если ПО расп олож ено вне экр анир ованно г о и спытат ельн ог о по мещения, о бще е не симмет рич-ное полное сопротивление для порта связи И О может быть определено как сопротивление проходного фильтра между измерительной установкой и окружающей обстановкой. Фильтр типа П имеет низкое общее несимметричное полное сопротивление, тогда как фильтр типа Т имеет высокое общее несимметричное полное сопротивление.
105
ГОСТ 30805.22-2013
Не существует УСРУЭПСС для всех типов кабелей, используемых ОИТ. Поэтому должны быть предусмотрены альтернативные методы испытаний, при которых УСРУЭПСС не используются.

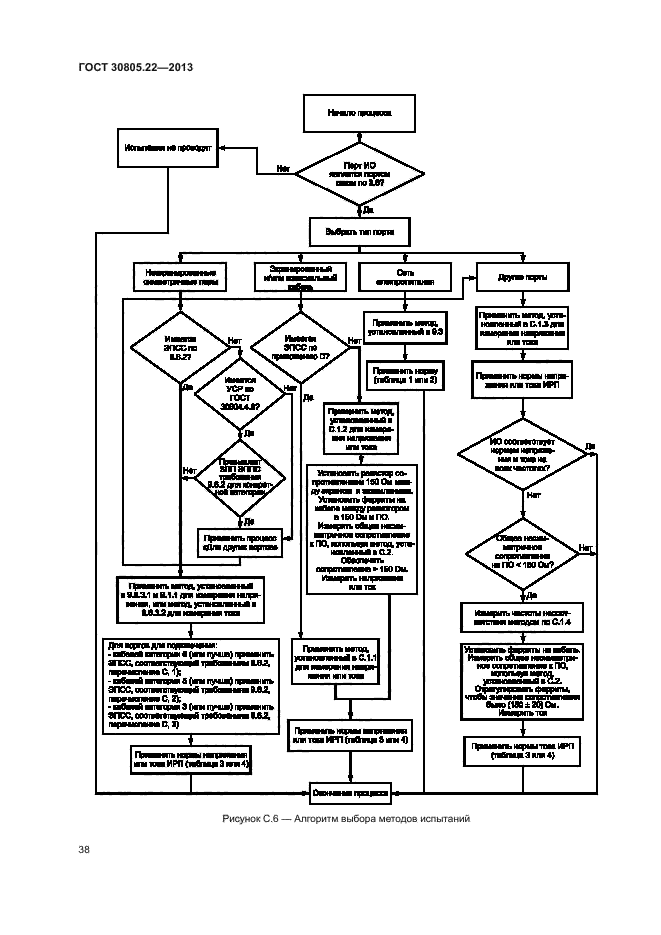

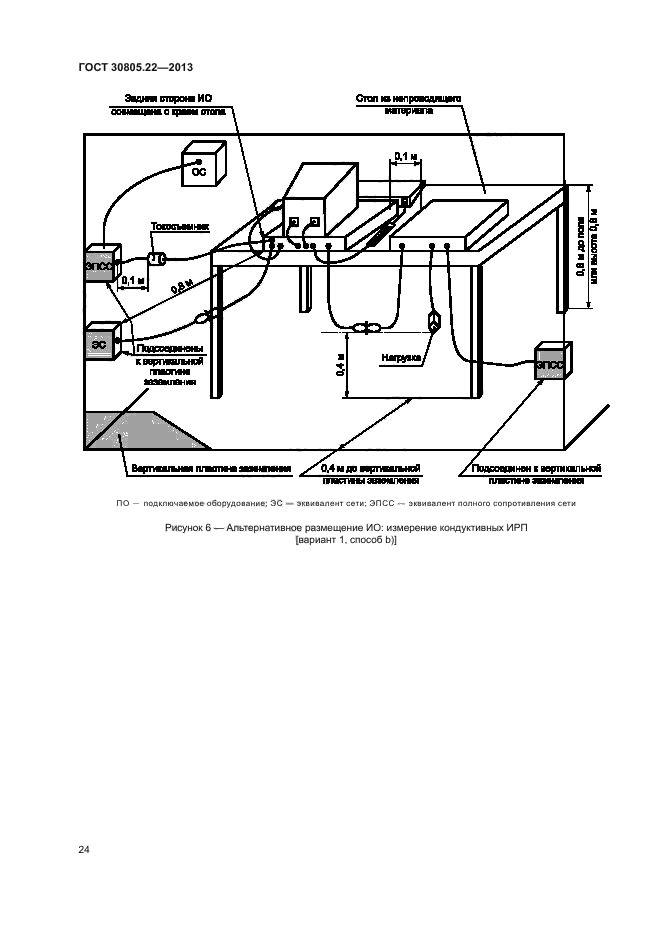

При измерениях ИРП на порте связи к порту ИО подсоединяется только один кабель, как показано на рисунках С. 1-С.4 приложения С. Обычно в ИО имеются и другие порты В большинстве случаев И О подключено к электрической сети. Общее несимметричное сопротивление других соединений (включая возможное соединение с заземлением), а также наличие или отсутствие этих соединений во время испытаний могут значительно повлиять на результаты измерений. В частности, это относится к ИО небольших размеров. Следовательно, общее несимметричное сопротивление других соединений должно быть зафиксировано во время испытаний оборудования небольших размеров. Кроме испытуемого порта достаточно подключить хотя бы к двум дополнительным портам нагрузки, имеющие общее несимметричное сопротивление 150 Ом Для этих целей могут быть использованы ЭПСС или УСР с портом измерения радиочастотного напряжения, нагруженным сопротивлением 50 Ом.
УСР, применяемые с неэкранированными симметричными парами, также
должны имитировать затухание продольного перехода, типичное для кабелей самой низкой категории (наихудшее ЗПП), определенных для испытуемого порта связи. Введение этого требования объясняется тем, что необходимо учитывать преобразование полезного симметричного сигнала в общий несимметричный сигнал, который может увеличивать излучение ИРП при применении ИО в реальных условиях. Асимметрия относительно земли вводится в ЭПСС намеренно, чтобы получить заданное значение ЗПП. Вводимая в ЭПСС асимметрия относительно земли может усилить или исключить асимметрию ИО. Для определения максимальной эмиссии помех и оптимизации повторяемости испытаний предусматривают повторные испытания с заданным ЗПП и введением
106
ГОСТ 3080522-2013
асимметрии в каждом проводе симметричной пары при использовании ЭПСС, соответствующего требованиям 9.6.2.
П о скольку асимметрия в каждой симметричной паре способ ствует увеличению эмиссии кондуктивных ИРП, необходимо учитывать все комбинации асимметрии для всех симметричных пар.
Для одной симметричной пары указанное влияние незначительно, так как два провода идут в противоположных направлениях Для двух симметричных пар число комбинаций нагрузки, влияющих на ЗПП (т. е. конфигураций при испытаниях) составляет 4. Для четырех симметричных пар число комбинаций возрастает до 16. Учет указанных комбинаций значительно влияет на время испытаний. При этом испытания должны проводиться с особой тщательностью и соответствующим образом докум ентир оват ься.
Порт измерения радиочастотного напряжения УСР/ЭПСС, не подключенный к измерителю ИРП, должен быть нагружен на сопротивление 50 Ом.
Сводные сведения о преимуществах и недостатках методов измерения общего несимметричного напряжения ИРП, указанных в приложении С, приведены в табли-це F.I.
107
ГОСТ 30805.22-2013

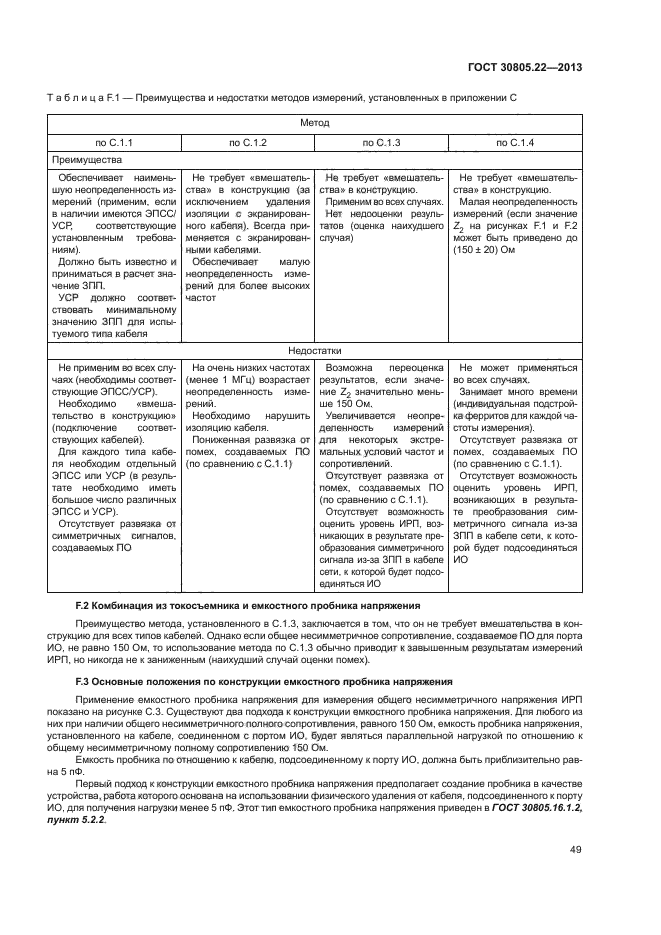

Таблица F.1 -Преимущества и недостатки методов измерений, установленных в приложении С
|
Метод |
|||
|
поС.1.1 |
по С.1.2 |
по С.1.3 |
по С.1.4 |
|
Преиму |
лцества |
||
|
Обеспечивает наименьшую неопределенность измерений (применим, если в наличии имеются ЭПСС/УСР, соответствующие установленным требованиям) Долл но быть известно и приниматься в расчет значение ЗПП. УСР должно соответствовать минимальному значению ЗПП для испытуемого типа кабеля |
Не требует «вмешательства» в конструкцию (за исключением удаления изоляции с экранированного кабеля). Всегда применяется с экранированнь1ми кабелями Обеспечивает малую неопределенность измерений для более высоких частот |
Не требует «вмешательства» в конструкцию. Применим во всех случаях. Нет недооценки результатов (оценка наихудшего случая) |
Не требует «вмешательства» в конструкцию. Малая неопределенность измерений (если значение Z? на рисунках F.1 и F.2 может быть приведено до (150 ±20) Ом |
|
Недостатки |
|||
|
Не применим во всех случаях (необходимы соответствующие ЭПСС/УСР). Необходимо «вмешательство в конструкцию» (подключение соответствующих кабелей). Для каждого типа кабеля необходим отдельный ЭПСС или УСР (в результате необходимо иметь большое число различных ЭПСС и УСР). Отсутствует развязка от симметричных сигналов, создаваемых ПО |
На очень низких частотах (менее 1 МГц) возрастает неопределенность измерений. Необходимо нарушить изоляцию кабеля Пониженная развязка от помех, создаваемых ПО (по сравнению с С.1.1) |
Возможна переоценка результатов, если значение значительно меньше 150 Ом Увеличивается неопределенность измерений для некоторых экстремальных условий частот и сопротивлений. Отсутствует развязка от помех, создаваемых ПО (по сравнению с С. 1.1). Отсутствует возможность оценить уровень ИРП, возникающих в результате преоб-разования сим-мет-ричного сигнала из-за ЗПП в кабеле сети, к которой будет подсоединяться ИО |
Не может применяться во всех случаях. Занимает много времени (индивидуальная подстройга ферритов для каждой час тоты изме рения). Отсутствует развязка от помех, создаваемых ПО (по сравнению с С.1.1). Отсутствует возможность оценить уровень ИРП, возникающих в результате преобразования симмет-ричного сигнала из-за ЗПП в кабеле сети, к которой будет подсоединяться ИО |
108
ГОСТ 3080522-2013 ГОСТР 51318.22 — 2006 F.2 Комбинация из токосъемника и емкостного пробника напряжения
Преимущество метода, установленного в С. 1.3, заключается в том, что он не требует вмешательства в конструкцию для всех типов кабелей. Однако если общее несимметричное сопротивление, создаваемое ПО для порта И О, не равно 150 Ом, то использование метода по С. 1.3 обычно приводит к завышенным результатам измерений ИРП, но никогда не к заниженным (наихудший случай оценки помех).
F3 Основные положения по конструкции емкостного пробника напряжения

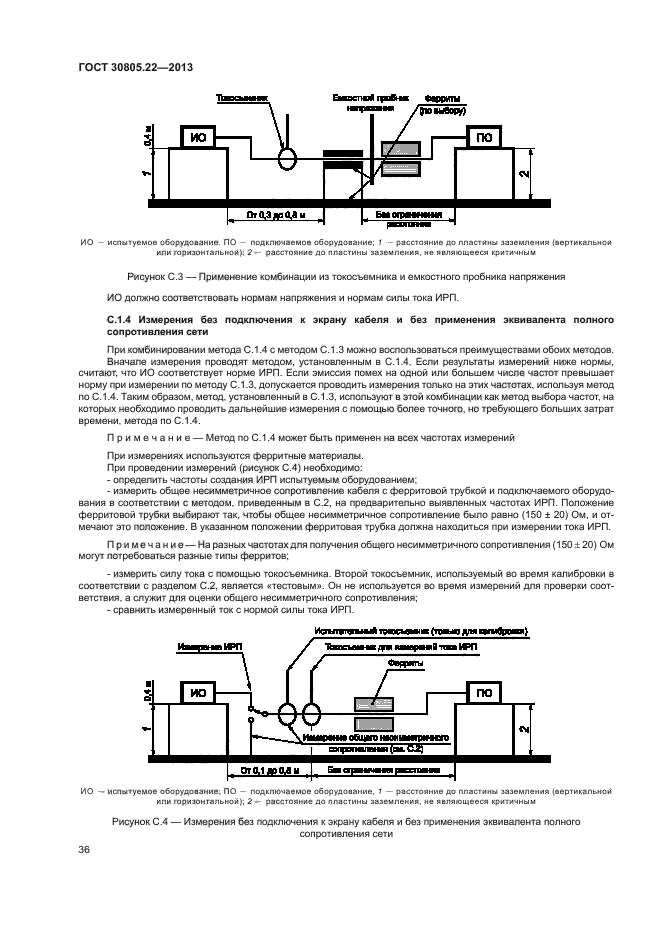

Применение емкостного пробника напряжения для измерения общего несимметричного напряжения ИРП показано на рисунке С.З. Существуют два подхода к конструкции емкостного пробника напряжения. Для любого из них при наличии общего несимметричного полного сопротивления, равного 150 Ом, емкость пробника напряжения, установленного на кабеле, соединенном с портом И О, будет являться параллельной нагрузкой по отношению к общему несимметричному полному сопротивлению 150 Ом.
Емкость пробника по отношению к кабелю, подсоединенному к порту ИО, должна быть приблизительно равна 5 пФ.
Первый подход к конструкции емкостного пробника напряжения предполагает создание пробника в качестве устройства, работа которого основана на
109
ГОСТ 30805.22-2013
использовании физического удаления от кабеля, подсоединенного к порту ИО, для получения нагрузки менее 5 пФ. Этот тип емкостного пробника напряжения приведен в ГОСТ30805.16.1.2. щ нюп 5.2.2
Второй подход к конструкции емкостного пробника напряжения использует емкостное устройство связи, которое максимально приближено к кабелю, подсоединенному к порту И О (фактически это устройство находится в физическом контакте с изоляцией кабеля). Стандартный осциллографический пробник напряжения, сопротивлением более 10 Мом и емкостью менее 5 пФ устанавливают последовательное емкостным устройством связи. Теоретически на емкость пробника по отношению к кабелю, подсоединенному к порту И О, емкостное устройство связи не должно оказывать влияния. На практике из-за физических размеров емкостного устройства связи параллельно с емкостью пробника возникает значительная паразитная емкость. В этом случае общая емкость нагрузки будет больше емкости пробника, и требование иметь параллельную нагрузку менее 5 пФ не будет выполнено. При использовании этого метода емкость нагрузки необходимо проверять измерениями. Емкость нагрузки определяют измерителем емкости, который должен работать в полосе частот от 150 кГц до 30 МГц. Емкость нагрузки измеряют между кабелем, соединенным с портом ИО (все провода кабеля соединяются вместе в точке соединения с измерителем) и пластиной заземления. При измерениях емкости нагрузки должен использоваться тот же тип кабеля, что и при измерении кондуктивных ИРП.
Примечание — Неопределенность измерений будет наименьшей, если длина
110
ГОСТ 3080522-2013
кабеля между ИО и ПО менее 1,25 м. При больших длинах кабелей могут образоваться стоячие волны, оказывающие негативное влияние на измерения напряжении и тока. При использовании длинных кабелей, если не могут быть соблюдены нормы напряжения и силы тока, рекомендуется использовать метод измерения мощности, установленный в С. 1.5.

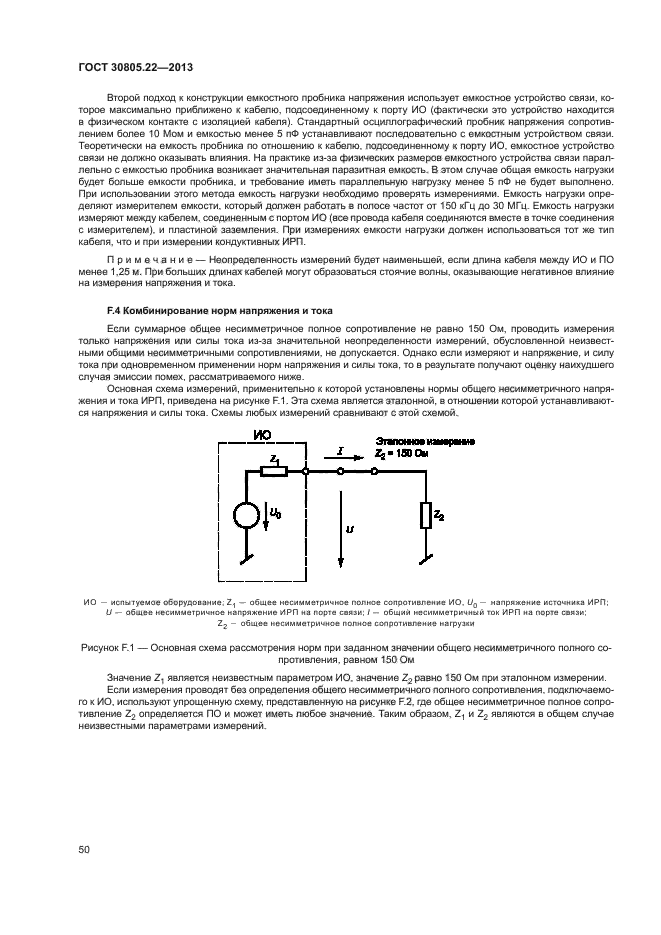

F.4 Комбинирование норм напряжения и тока
Если суммарное общее несимметричное полное сопротивление не равно 150 Ом, проводить измерения только напряжения или силы тока из-за значительной неопределенности измерений, обусловленной неизвестными общими несимметричными сопротивлениями, не допускается. Однако если измеряют и напряжение, и силу тока при одновременном применении норм напряжения и силы тока, то в результате получают оценку наихудшего случая эмиссии помех, рассматриваемого ниже.

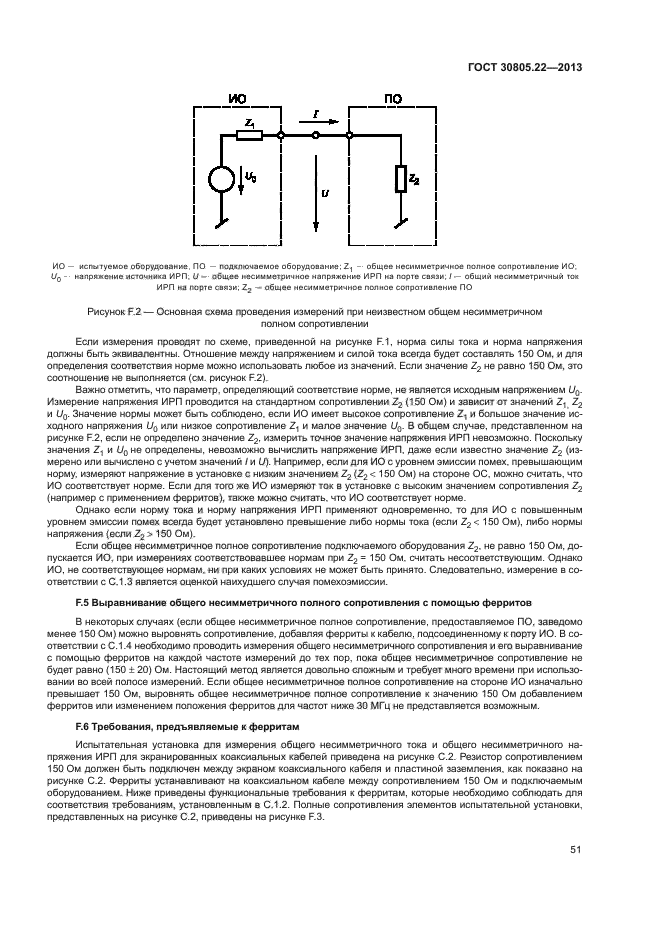

Основная схема измерений, применительно к которой установлены нормы общего несимметричного напряжения и тока ИРП, приведена на рисунке F. 1. Эта схема является эталонной, в отношении которой устанавливаются напряжения и силы тока. Схемы любых измерений сравнивают с этой схемой.
111
ГОСТ 30805.22-2013
