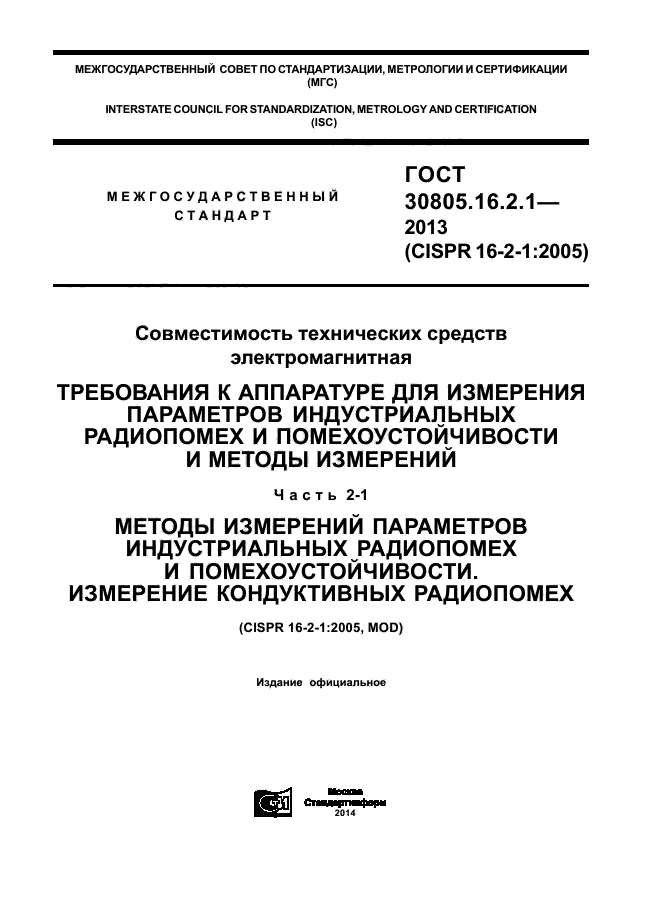

МЕЖГОСУДАРСТВЕННЫЙ совет по стандартизации, метрологии и СЕРТИФИКАЦИИ (МГС) INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION (ISC)
	ГОСТ
МЕЖГОСУДАРСТВЕННЫЙ	30805.16.2.1-
СТАНДАРТ	2013 (CISPR 16-2-1: 2005)

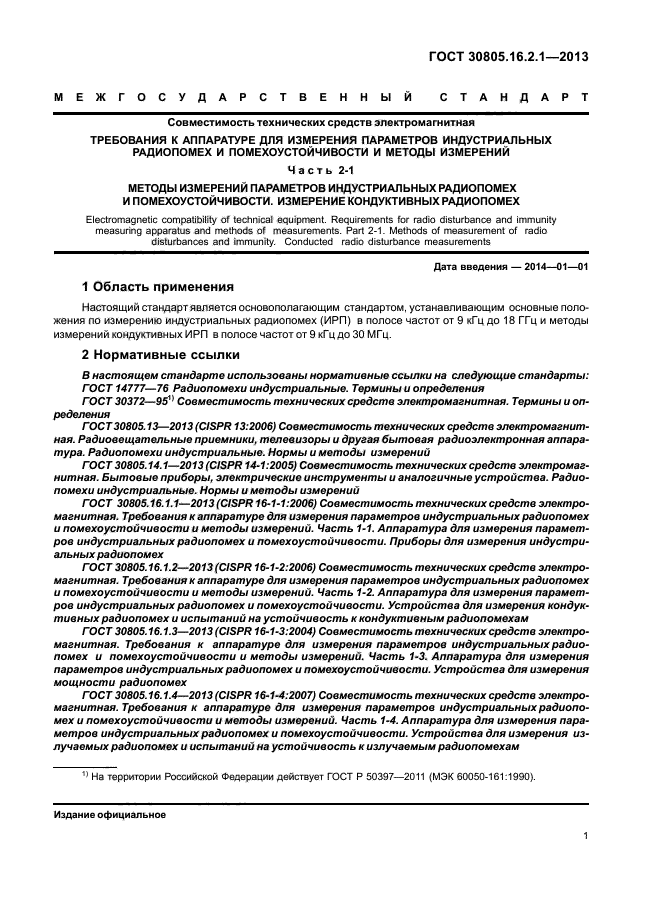

Совместимость технических средств электромагнитная

ТРЕБОВАНИЯ К АППАРАТУРЕ ДЛЯ ИЗМЕРЕНИЯ ПАРАМЕТРОВ ИНДУСТРИАЛЬНЫХ РАДИОПОМЕХ И ПОМЕХОУСТОЙЧИВОСТИ И МЕТОДЫ ИЗМЕРЕНИЙ

Часть 2-1

МЕТОДЫ ИЗМЕРЕНИЙ ПАРАМЕТРОВ ИНДУСТРИАЛЬНЫХ РАДИОПОМЕХ И ПОМЕХОУСТОЙЧИВОСТИ. ИЗМЕРЕНИЕ КОНДУКТИВНЫХ РАДИОПОМЕХ

(CISPR 16-2-1:2005, MOD)

Издание официальное

Москва Стандарт нформ 2014

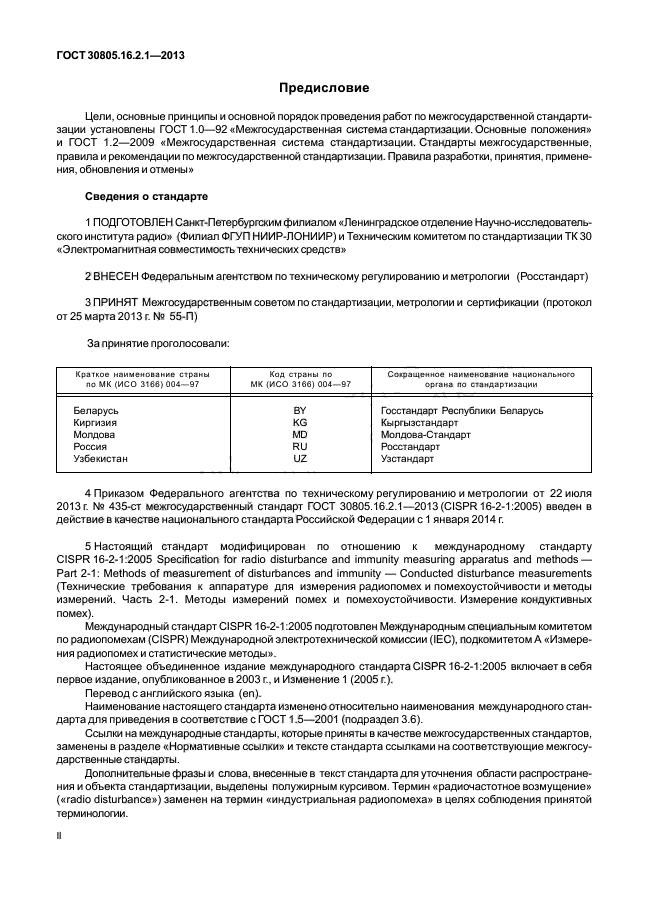

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0—92

«Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 ПОДГОТОВЛЕН Санкт-Петербургским филиалом «Ленинградское отделение Научно-исследовательского института радио» (Филиал ФГУП НИИР-ЛОНИИР) и Техническим комитетом по стандартизации ТК 30 «Электромагнитная совместимость технических средств»

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 55-П от 25 марта 2013 г.)

За принятие стандарта проголосовали:

Краткое наименование страны no МК (ИСО 3166)004-97	Код страны по МК(ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Беларусь	BY	Госстандарт Республики Беларусь
Кыргызстан	KG	Кыргызстандарт
Молдова	MD	Молдова-Стандарт
Российская Федерация	RU	Росстандарт
Узбекистан	UZ	Агентство «Узстандарт»

4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 июля 2013 г. № 435-ст межгосударственный стандарт

ГОСТ 30805.16.2.1-2013 (CISPR 16-2-1:2005) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.

5 Настоящий стандарт модифицирован по отношению к международному стандарту CISPR 16-2-1:2005 Specification for radio disturbance and immunity measuring apparatus and methods — Part 2-1: Methods of measurement of disturbances and immunity — Conducted disturbance measurements (Технические требования к anna

ГОСТ 30805.16.21-2013

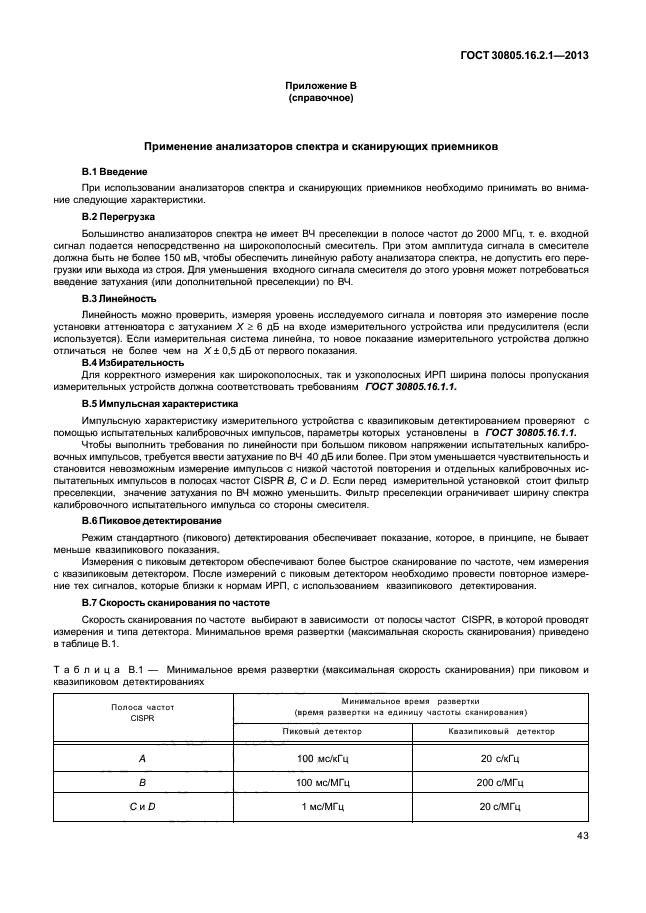

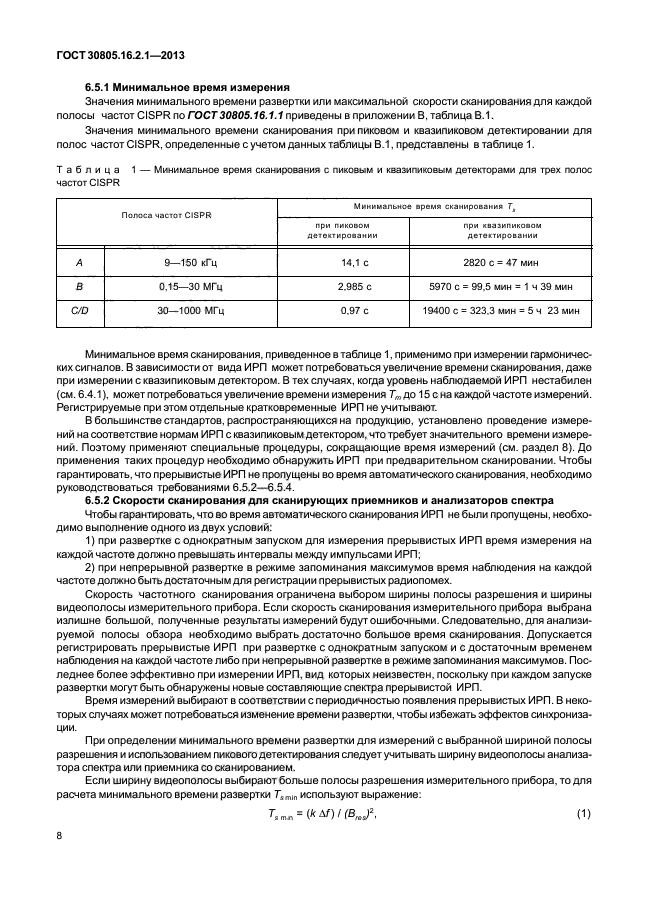

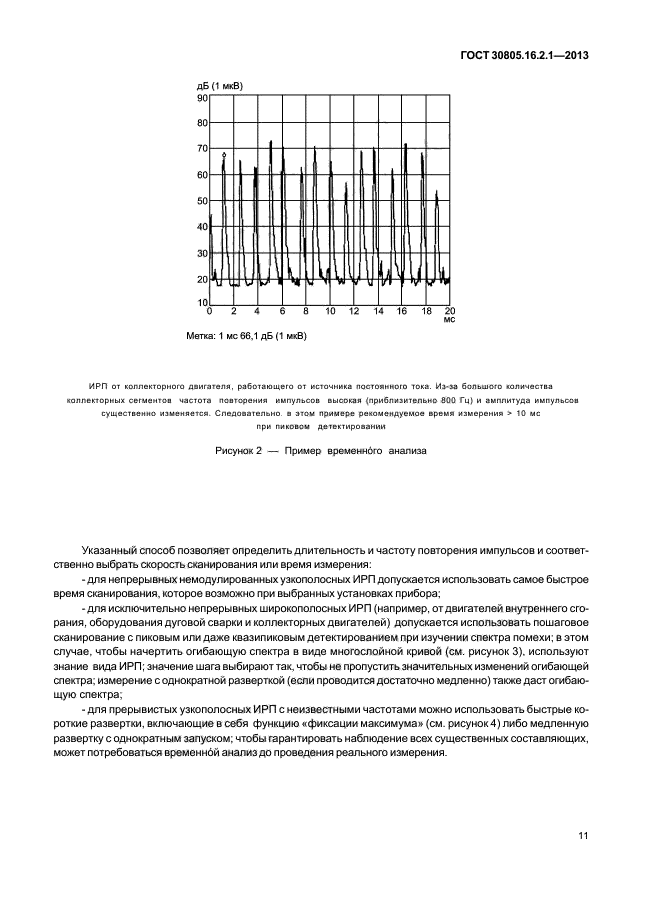

В.7 Скорость сканирования по частоте

Скорость сканирования по частоте выбирают в зависимости от полосы частот

CISPR, в которой проводят измерения и типа детектора. Минимальное время

развертки (максимальная скорость сканирования) приведено в таблице Б. 1.

Таблица В.1 — Минимальное время развертки (максимальная скорость

сканирования) при пиковом и квазипиковом детектированиях

Полоса частот CISPR	Минимальное время рее вертки (время развертки на единицу частоты сканирования)
Полоса частот CISPR	Пиковый детектор	Квазипиковый детектор
А	100 мс/кГц	20 с/кГц
В	100 мс/МГц	200 с/МГц
Си D	1 мс/МГц	20 с/МГц

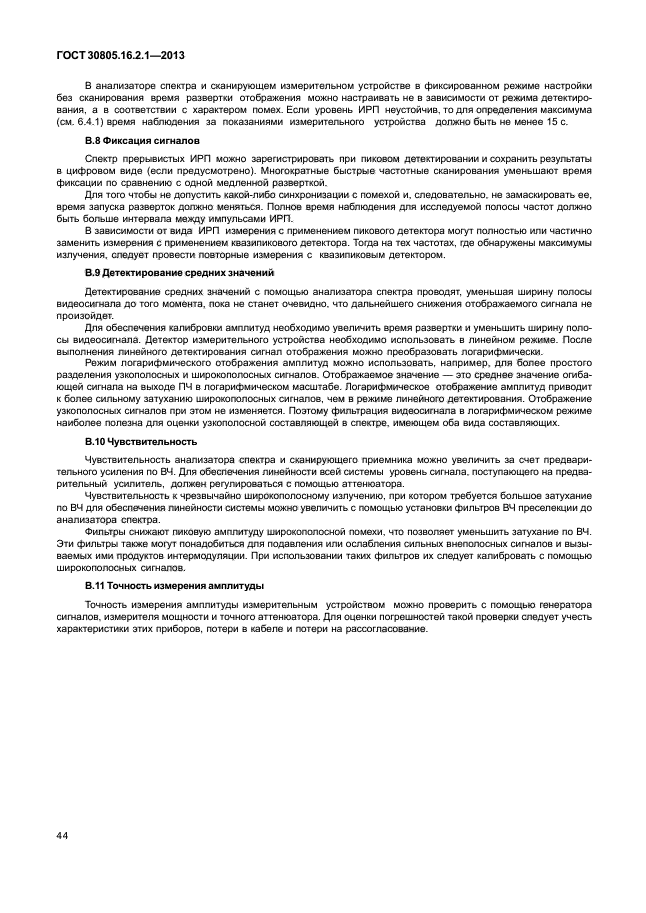

В анализаторе спектра и сканирующем измерительном устройстве в фиксированном режиме настройки без сканирования время развертки отображения можно настраивать не в зависимости от режима детектирования, а в соответствии с характером помех. Если уровень ИРП неустойчив, то для определения максимума (см. 6.4.1) время наблюдения за показаниями измерительного устройства должно быть не менее 15 с.

В.8 Фиксация сигналов

Спектр прерывистых ИРП можно зарегистрировать при пиковом детектировании и сохранить результаты в цифровом виде (если предусмотрено). Многократные быстрые частотные сканирования уменьшают время фиксации по сравнению с одной медленной разверткой.

ГОСТ 30805.16.21-2013

Для того чтобы не допустить какой-либо синхронизации с помехой и, следовательно, не замаскировать ее, время запуска разверток должно меняться. Полное время наблюдения для исследуемой полосы частот должно быть больше инг ервала между импульсами ИРП.

В зависимости от вида ИРП измерения с применением пикового детектора могут полностью или частично заменить измерения с применением квазипикового детектора. Тогда на тех частотах, где обнаружены максимумы излучения, следует провести повторные измерения с квазипиковым детектором.

В.9 Детектирование средних значений

Детектирование средних значений с помощью анализатора спектра проводят, уменьшая ширину полосы видеосигнала до того момента, пока не станет очевидно, что дальнейшего снижения отображаемого сигнала не произойдет.

Для обеспечения калибровки амплитуд необходимо увеличить время развертки и уменьшить ширину полосы видеосигнала. Детектор измерительного устройства необходимо использовать в линейном режиме. После выполнения линейного детектирования сигнал отображения можно преобразовать логарифмически.

Режим логарифмического отображения амплитуд можно использовать, например, для более простого разделения узкополосных и широкополосных сигналов. Отображаемое значение — это среднее значение огибающей сигнала на выходе ПЧ в логарифмическом масштабе. Логарифмическое отображение амплитуд приводит к более сильному затуханию широкополосных сигналов, чем в режиме линейного детектирования. Отображение узкополосных сигналов при этом не изменяется. Поэтому фильтрация видеосигнала в логарифмическом режиме наиболее полезна для

оценки узкополосной составляющей в спектре, имеющем оба вида составляющих.

ГОСТ 30805.16.21-2013

В.10 Чувствительность

Чувствительность анализатора спектра и сканирующего приемника можно увеличить за счет предварительного усиления по ВЧ. Для обеспечения линейности всей системы уровень сигнала, поступающего на предварительный усилитель, должен регулироваться с помощью аттенюатора.

Чувствительность к чрезвычайно широкополосному излучению, при котором требуется большое затухание по ВЧ для обеспечения линейности системы можно увеличить с помощью установки фильтров ВЧ преселекции до анализатора спектра.

Фильтры снижают пиковую амплитуду широкополосной помехи, что позволяет уменьшить затухание по ВЧ. Эти фильтры также могут понадобиться для подавления или ослабления сильных внеполосных сигналов и вызываемых ими продуктов интермодуляции. При использовании таких фильтров их следует калибровать с помощью широкополосных сигналов.

В.11 Точность измерения амплитуды

Точность измерения амплитуды измерительным устройством можно проверить с помощью генератора сигналов, измерителя мощности и точного аттенюатора. Для оценки погрешностей такой проверки следует учесть характеристики этих приборов, потери в кабеле и потери на рассогласование.

ГОСТ 30805.16.21-2013

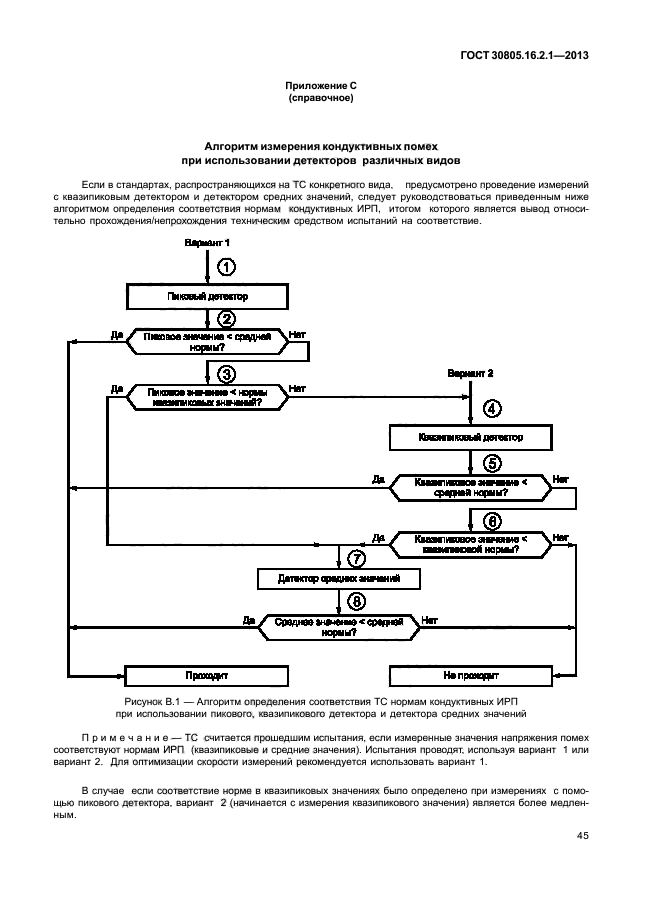

Приложение С (справочное)

Алгоритм измерения кондуктивных помех при использовании детекторов различных видов

Если в стандартах, распространяющихся на ТС конкретного вида, предусмотрено проведение измерений с квазипиковым детектором и детектором средних значений, следует руководствоваться приведенным ниже алгоритмом определения соответствия нормам кондуктивных ИРП, итогом которого является вывод относительно прохождения/непрохождения техническим средством испытаний на соответствие.

ЗфЗШСГ 1

Рисунок В .1 — Алгоритм определения соответствия ТС нормам кондукгивных ИРП при использовании пикового, квазипикового детектора и детектора средних значений

ГОСТ 30805.16.21-2013

Примечание -ТС считается прошедшим испытания, если измеренные значения напряжения помех соответствуют нормам ИРП (квазипиковые и средние значения). Испытания проводят, используя вариант 1 или вариант 2. Для оптимизации скорости измерений рекомендуется испапьз овать в ариант 1.

В случае если соответствие норме в квазипиковых значениях было определено при измерениях с помощью пикового детектора, вариант 2 (начинается с измерения квазипикового значения) является более медленным

100

ГОСТ 30805.16.21-2013

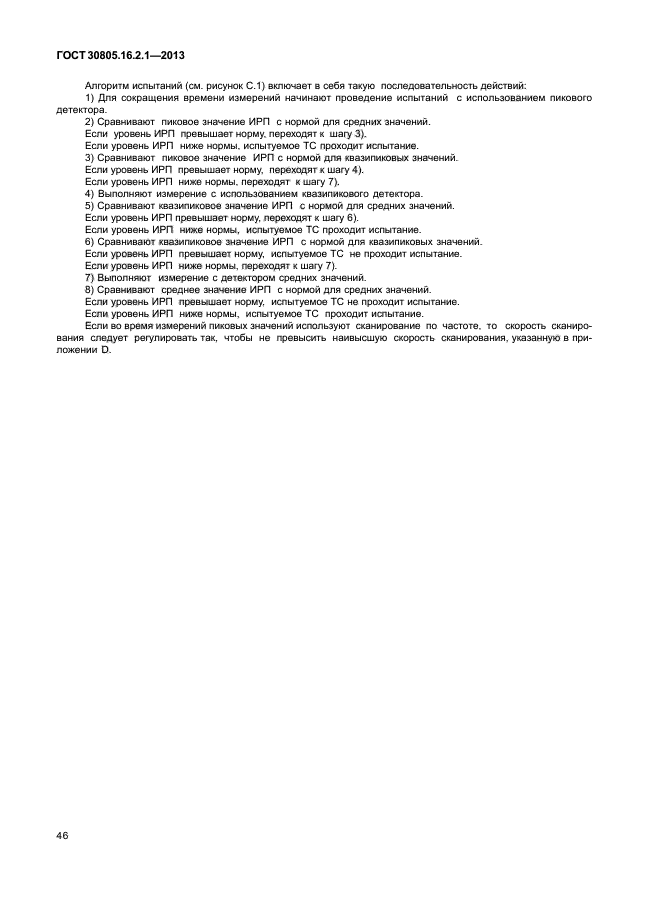

Алгоритм испытаний (см. рисунок С.1) включает в себя такую п о еле доват ельн о ст ь действий:

1) Для сокращения времени измерений начинают проведение испытаний с использованием пикового детектора.

2) Сравнивают пиковое значение ИРП с нормой для средних значений.

Если уровень ИРП превышает норму, переходят к шагуЗ).

Если уровень ИРП ниже нормы, испытуемое ТС проходит испытание.

3) Сравнивают пиковое значение ИРП с нормой для квазипиковых значений.

Если уровень ИРП превышает норму, переходят к шагу 4).

Если уровень ИРП ниже нормы, переходят кшагу7).

4) Выполняют измерение с использованием квазипикового детектора.

5) Сравнивают квазипиковое значение ИРП с нормой для средних значений.

Если уровень ИРП превышает норму, переходят к шагу б).

Если уровень ИРП ниже нормы, испытуемое ТС проходит испытание.

6) Сравнивают квазипиковое значение ИРП с нормой для квазипиковых значений

Если уровень ИРП превышает норму, испытуемое ТС не проходит испытание.

Если уровень ИРП ниже нормы, переходят к шагу 7).

7) Выполняют измерение с детектором средних значений.

Сравнивают среднее значение ИРП с нормой для средних значений.

Если уровень ИРП превышает норму, испытуемое ТС не проходит испытание.

Если уровень ИРП ниже нормы, испытуемое ТС проходит испытание.

Если во время измерений пиковых значений используют сканирование по частоте, то скорость сканирования следует регулировать так, чтобы не превысить наивысшую скорость сканирования, указанную в приложении D.

101

ГОСТ 30805.16.21-2013

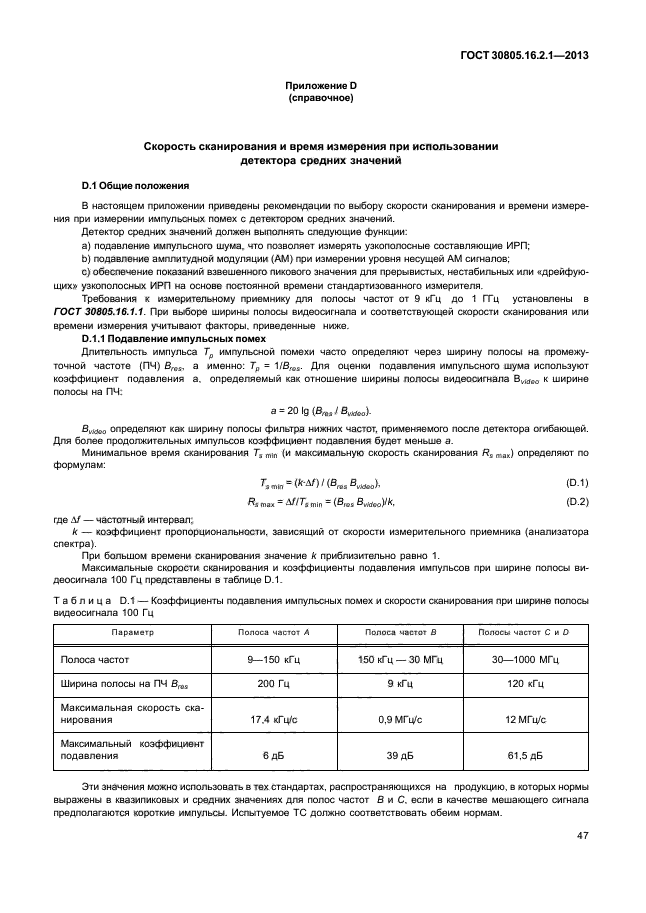

Приложение D (справочное)

Скорость сканирования и время измерения при использовании детектора средних значений

D.1 Общие положения

В настоящем приложении приведены рекомендации по выбору скорости сканирования и времени измерения при измерении импульсных помех с детектором средних значений.

Детектор средних значений должен выполнять следующие функции:

a) подавление импульсного шума, что позволяет измерять узкополосные составляющие ИРП,

b) подавление амплитудной модуляции (AM) при измерении уровня несущей AM сигналов,

c) обеспечение показаний взвешенного пикового значения для прерывистых, нестабильных или «дрейфующих» узкополосных ИРП на основе постоянной времени стандартизованного измерителя.

Требования к измерительному приемнику для полосы частот от 9 кГц до 1 ГГц установлены в ГОСТ 30805.16.1.1 При выборе ширины полосы видеосигнала и соответствующей скорости сканирования или времени измерения учитывают факторы,приведенные ниже.

D.1.1 Подавление импульсных помех

Длительность импульса Т_р импульсной помехи часто определяют через ширину

полосы на промежуточной частоте (ПЧ) B_res, а именно: Т_р = 1/ Для оценки

подавления импульсного шума используют коэффициент подавления а, 102

ГОСТ 30805.16.21-2013

определяемый как отношение ширины полосы видеосигнала B^deo к ширине полосы на ПЧ:

0=20 lg (Bj-es I Виdeo)

B\ideo определяют как ширину полосы фильтра нижних частот, стоящего за детектором огибающей. Для более продолжительных импульсов коэффициент подавления будет меньше а

Минимальное время сканирования T_s ^ (и максимальную скорость сканирования R_s п^) определяют по формулам:

Т s nun ⁼ (* АЬ / (В res В udeo). (D. 1)

Rsn_tax = Af/Tsmm⁼⁼(B_ns ^Mdeo)fK (D.2)

где Л/-частотный интервал,

fc-коэффициент пропорциональности, зависящий от скорости измерительного приемника (анализатора спектра).

При большом времени сканирования значение /сприблизительно равно 1. Максимальные скорости сканирования и коэффициенты подавления импульсов при ширине полосы видеосигнала 100 Гц представлены в таблице D.I.

Таблица D.1-K оэф фициенты подавления импульсных помех и скорости сканирования при ширине полосы видеосигнала 100 Гц__

Параметр	Полоса частот Л	Полоса частот В	Полосы частот С и D
Полоса частот	9 -150 кГц	150 кГц-30 МГц	30 -1000 МГц
Ширина полосы на ПЧ ^Bres	200 Гц	9 кГц	120 кГц
Максимальная скорость сканирования	17,4 кГц/с	0,9 МГц/с	12 МГц/с
Максимальный коэффициент подавления	б дБ	39 дБ	61,5 дБ

Эти значения можно использовать в тех стандартах, распространяющихся на

продукцию, в которых нормы выражены в квазипиковых и средних значениях для

103

ГОСТ 30805.16.2.1-2013

сопротивления, имитирующего полное сопротивление, которое создают для испытуемых ТС реальные сети (например, линии связи и протяженные шины питания).

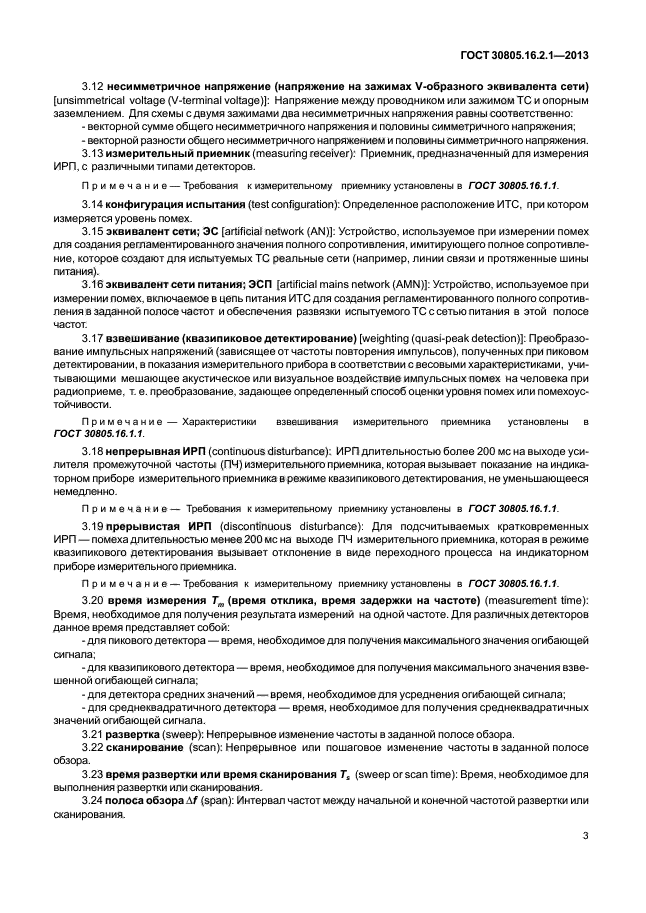

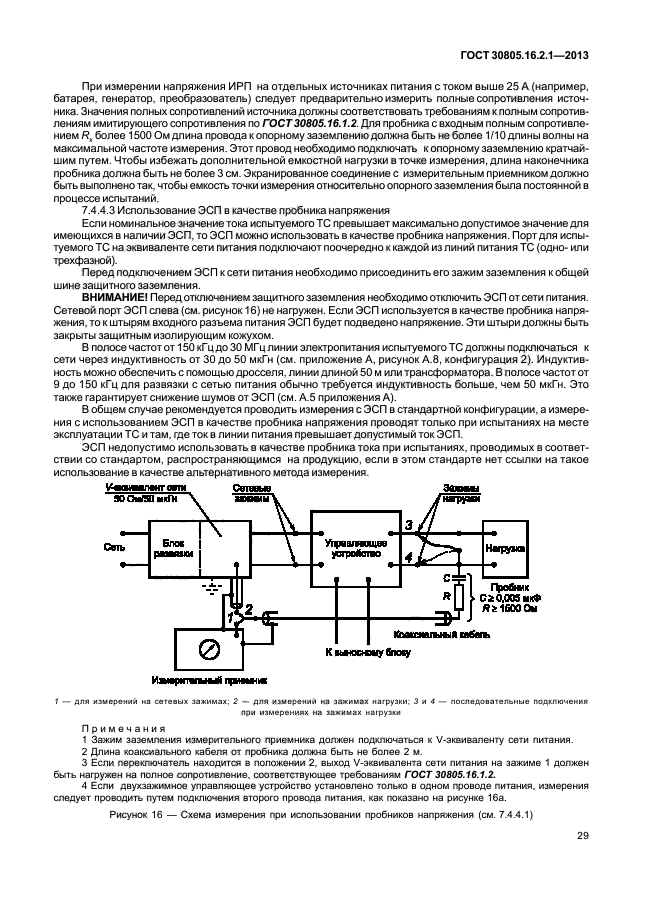

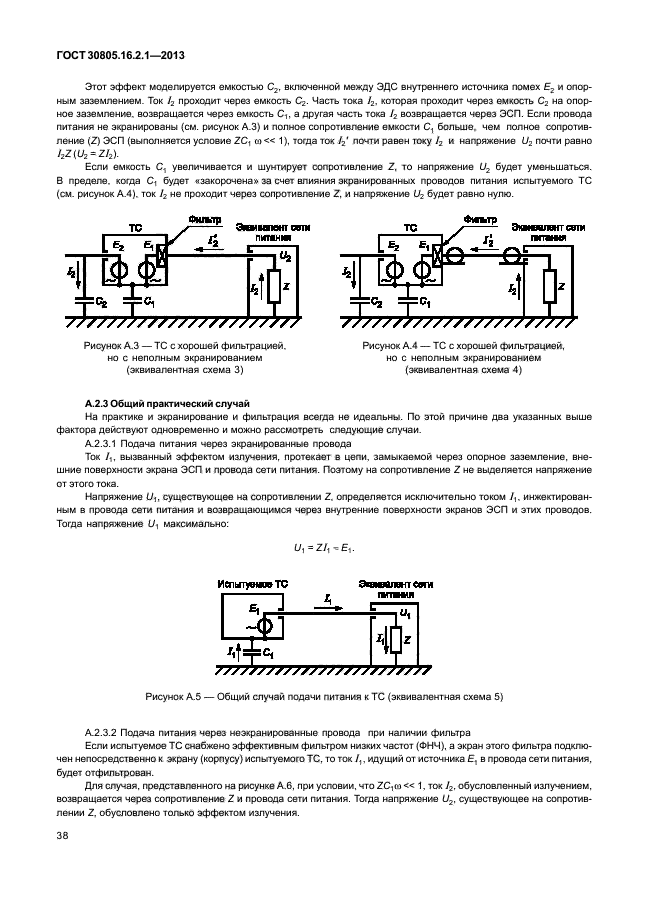

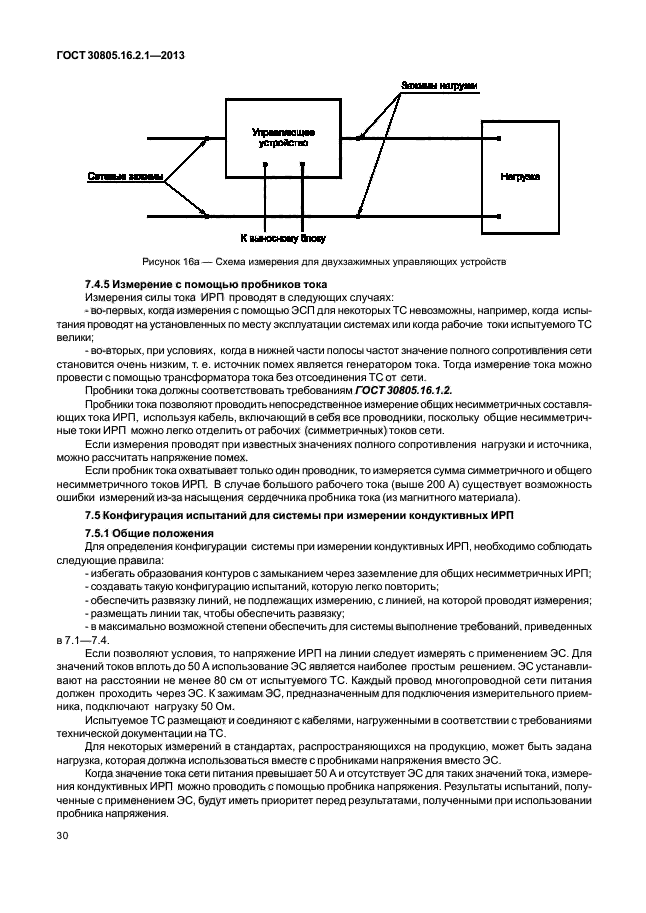

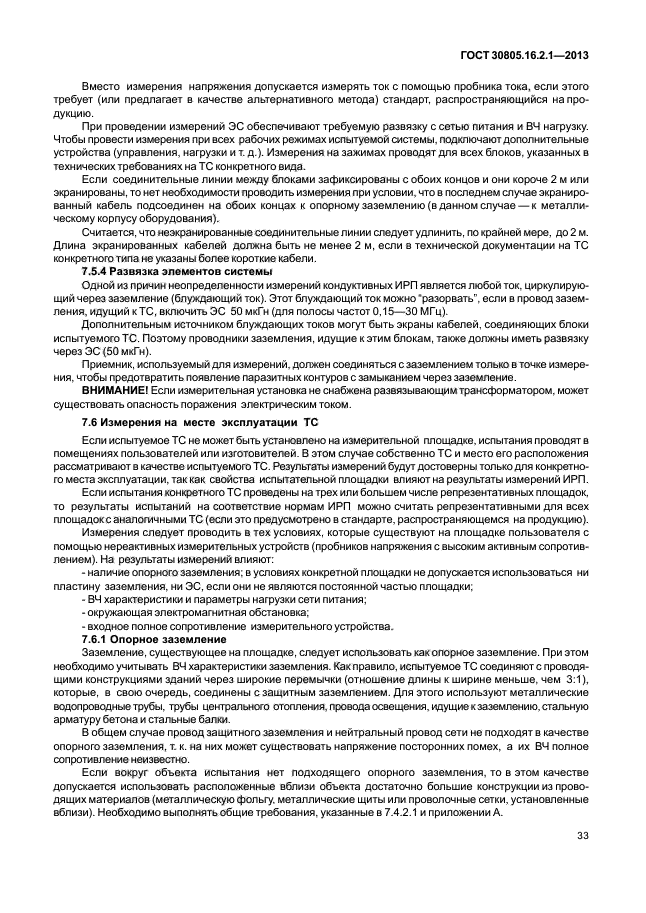

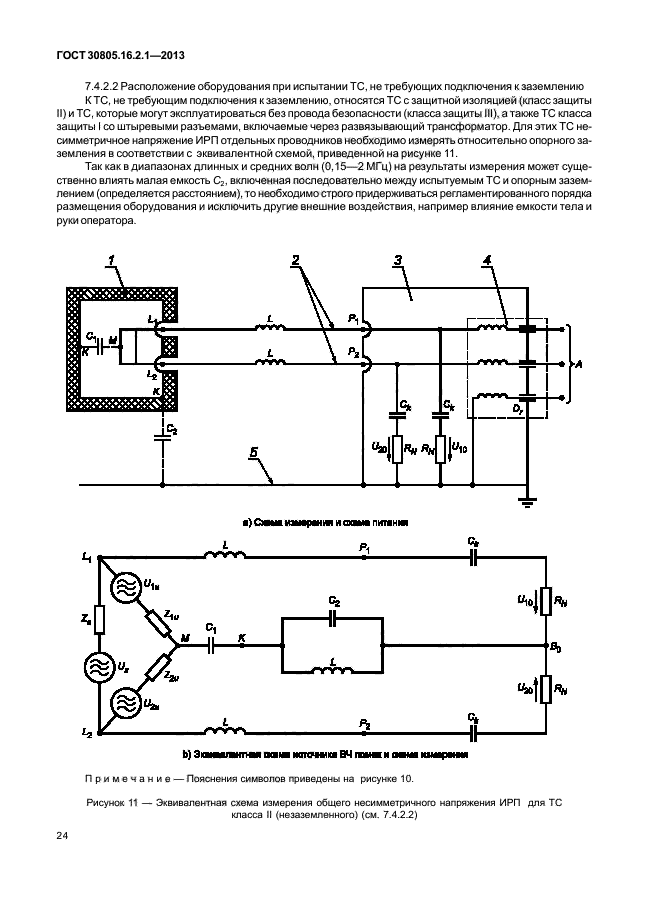

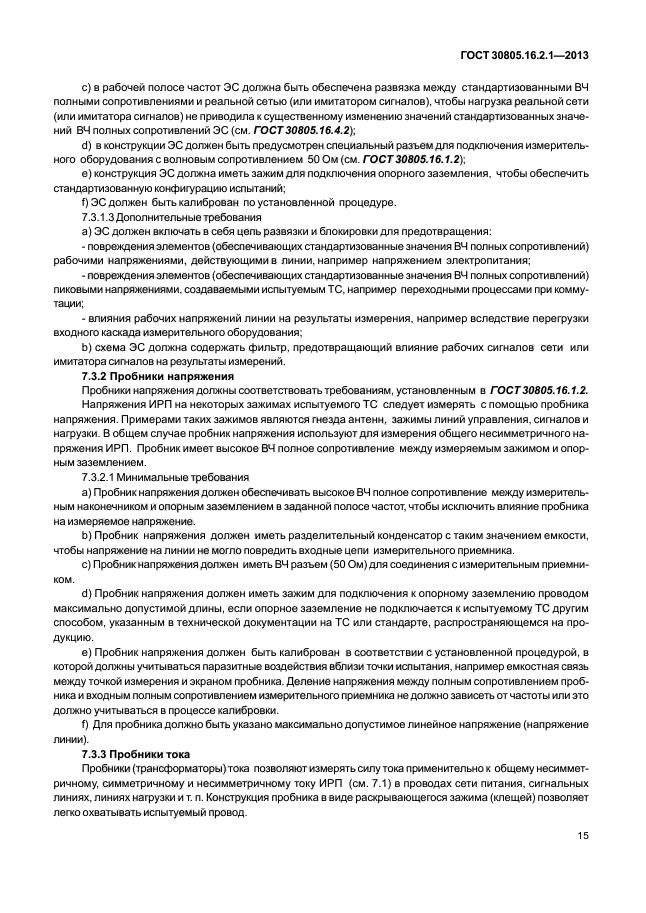

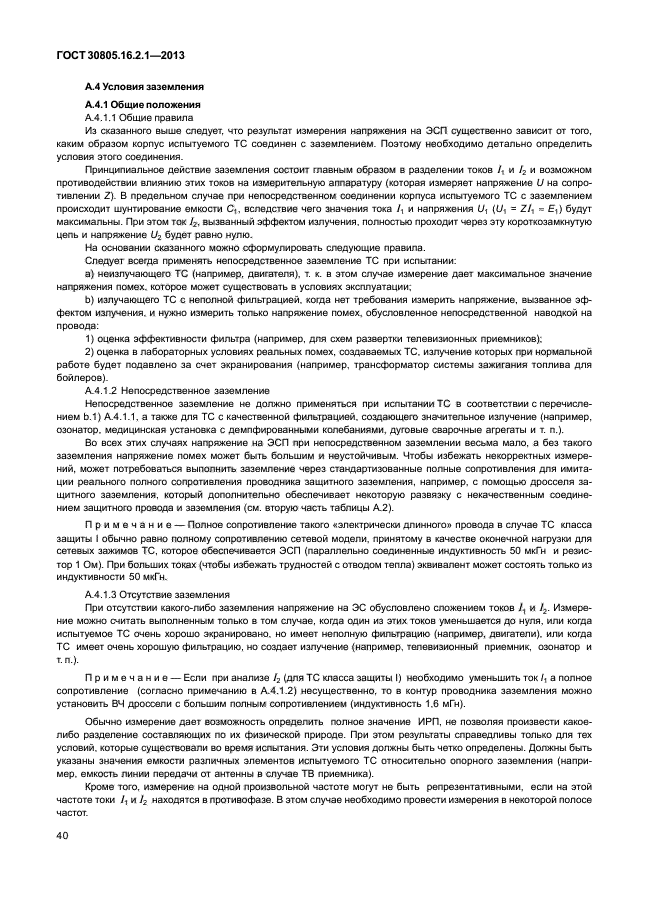

3.16 эквивалент сеги питании; ЭСП [artificial mains network (AMN)]: Устройство, используемое при измерении помех, включаемое в цепь питания ИТС для создания регламентированного полного сопротивления в заданной полосе частот и обеспечения развязки испытуемого ТС с сетью питания в этой полосе частот.

3.17 взвешивание (квазиниковое детектирование) [weighting (quasi-peak detection)]: Преобразование импульсных напряжений (зависящее от частоты повторения импульсов), полученных при пиковом детектировании, в показания измерительного прибора в соответствии с весовыми характеристиками, учитывающими мешающее акустическое или визуальное воздействие импульсных помех на человека при радиоприеме, т. е. преобразование, задающее определенный способ оценки уровня помех или помехоустойчивости.

Примечание- Характеристики взвешивания измерительного приемника установлены в ГОСТ 30805.16.1.1.

3.18 непрерывная Ill’ll (continuous disturbance): ИРН длительностью более 200 мс на выходе усилителя промежуточной частоты (ПЧ) измерительного приемника, которая вызывает показание на индикаторном приборе измерительного приемника в режиме квазипикового детектирования, не уменьшающееся немедленно.

Примечание — Требования к измерительному приемнику установлены в ГОСТ 30805.16. и.

3.19 прерывистая ПРИ (discontinuous disturbance): Для подсчитываемых

кратковременных ИР11 — помеха длительностью менее 200 мс на выходе НЧ

ГОСТ 30805.16.2.1-2013

измерительного приемника, которая в режиме квазипикового детектирования

вызывает отклонение в виде переходного процесса на индикаторном приборе

измерительного приемника.

Примечание- Требования к измерительному приемнику установлены в ГОСТ 30805.16.1.1,

3.20 время измерения Т_т (время отклика, время задержки на частоте)

(measurement time): Время, необходимое для получения результата измерений на одной частоте. Для различных детекторов данное время представляет собой:

— для пикового детектора — время, необходимое для получения максимального значения огибающей сигнала:

— для квазипикового детектора — время, необходимое для получения максимального значения взвешенной огибающей сигнала;

— для детектора средних значений — время, необходимое для усреднения огибающей сигнала;

— для среднеквадратичного детектора — время, необходимое для получения среднеквадратичных значений огибающей сигнала.

3.21 развертка (sweep): Непрерывное изменение частоты в заданной полосе обзора.

3.22 сканирование (scan): Непрерывное или пошаговое изменение частоты в заданной полосе обзора.

3.23 время развертки или время сканирования T_s (sweep or scan time):

Время, необходимое для выполнения развертки или сканирования.

3.24 полоса обзора Л / (span): Интервал частот между начальной и конечной частотой развертки или сканирования.

ГОСТ 30805.16.21-2013

сопротивления, имитирующего полное сопротивление, которое создают для испытуемых ТС реальные сети (например, линии связи и протяженные плены питания).

3.16 эквивалент сети питания; ЭСП [artificial mains network (AMN)]: Устройство, используемое при измерении помех, включаемое в цепь питания ИТС для создания регламентированного полного сопротивления в заданной полосе частот и обеспечения развязки испытуемого ТС с сетью питания в этой полосе частот.

3 17 взвешивание (квазипиковое детектирование) [weighting (quasi-peak detection)]: Преобразование импульсных напряжений (зависящее от частоты

повторения импульсов), полученных при пиковом детектировании, в показания измерительного прибора в соответствии с весовыми характеристиками, учитывающими мешающее акустическое или визуальное воздействие импульсных помех на человека при радиоприеме, т. е. преобразование, задающее определенный способ оценки уровня помех или помехоустойчивости.

Примечание — Характеристики взвешивания измерительного приемника установлены в ГОСТ30805.16.1.1

3.18 непрерывная ИРП (continuous disturbance): ИРП длительностью более 200 мс на выходе усилителя промежуточной частоты (ПЧ) измерительного приемника, кот о рая вызывает п оказани е на ин дикат орн ом при б ор е измерит ельно г о приемника в режиме квазипикового детектирования, не уменьшающееся немедленно.

Примечание — Требования к измерительному приемнику установлены в ГОСТ 30805.16.1.1

3.19 прерывистая ИРП (discontinuous disturbance): Для подсчитываемых

кратковременных ИРП — помеха длительностью менее 200 мс на выходе ПЧ

ГОСТ 30805.16.21-2013

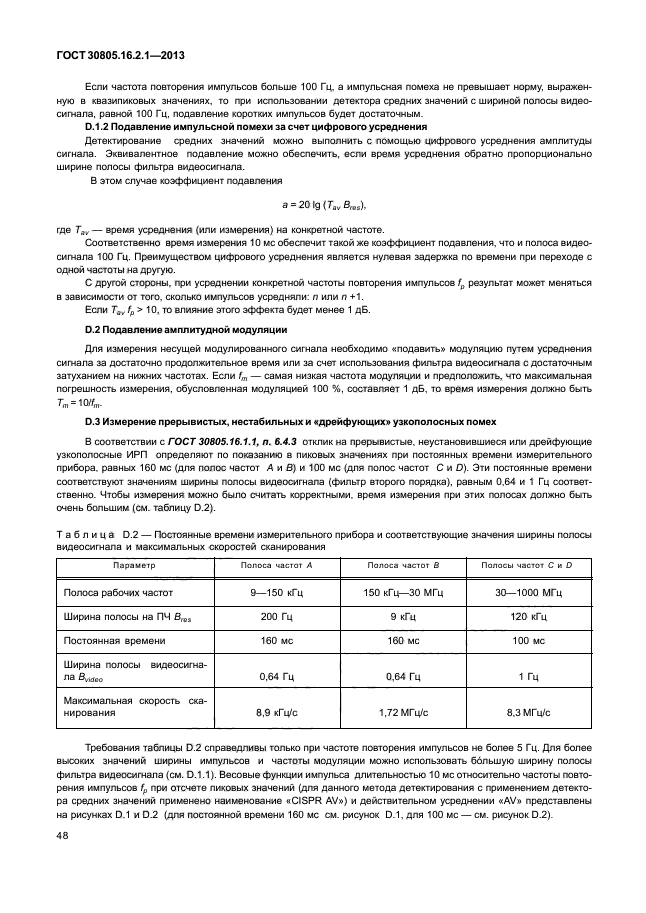

повторения импульсов f_p при отсчете пиковых значений (для данного метода

детектирования с применением детектора средних значений применено наименование «CISPR AV») и действительном усреднении «АУ» представлены на рисунках D.1 и D.2 (для постоянной времени 160 мс см. рисунок 0.1,для 100 мс — см. рисунок D.2).

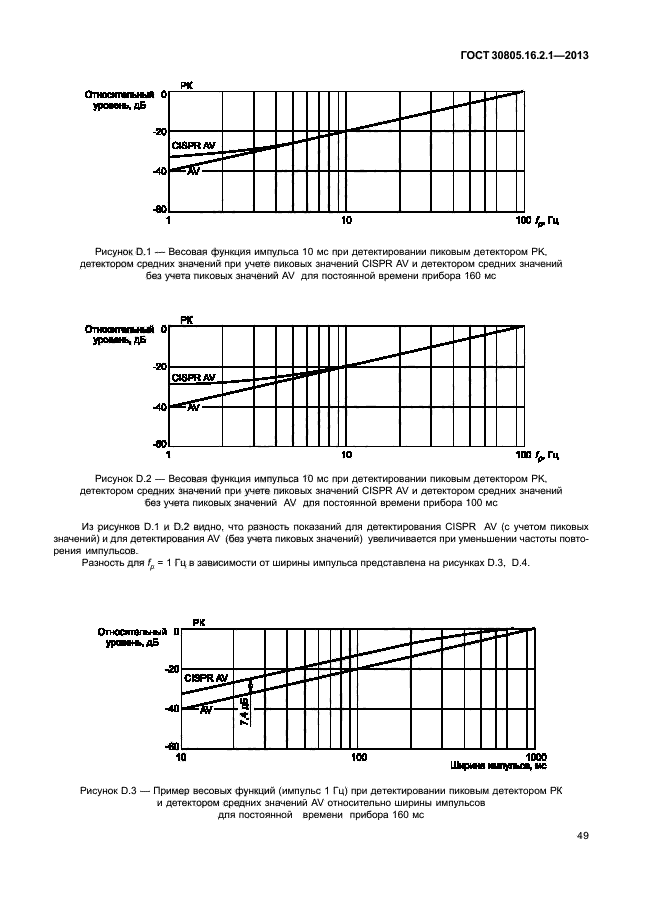

Рисунок D.1 — Весовая функция импульса 10 мс при детектировании пиковым детектором РК, детектором средних значений при учете пиковых значений CISPR AV и детектором средних значений без учета пиковых значений AV для постоянной времени прибора 160 мс

Рисунок D.2 — Весовая функция импульса 10 мс при детектировании пиковым детектором РК, детектором средних значений при учете пиковых значений CISPR AV и детектором средних значений без учета пиковых значений AV для постоянной времени прибора 100 мс

Из рисунков D.1 и D.2 видно, что разность показаний для детектирования CISPR AV{с учетом пиковых значений) и для детектирования АV (без учета пиковых значений) увеличивается при уменьшении частоты повторения импульсов.

106

ГОСТ 30805.16.22-2013

Разность для f_p = 1 Гц в зависимости от ширины импульса представлена на рисункахD.3, D.4.

Рисунок D.3 — Пример весовых функций (импульс 1 Гц) при детектировании пиковым детектором РК и детектором средних значений AV относительно ширины импульсов для постоянной времени прибора 160 мс

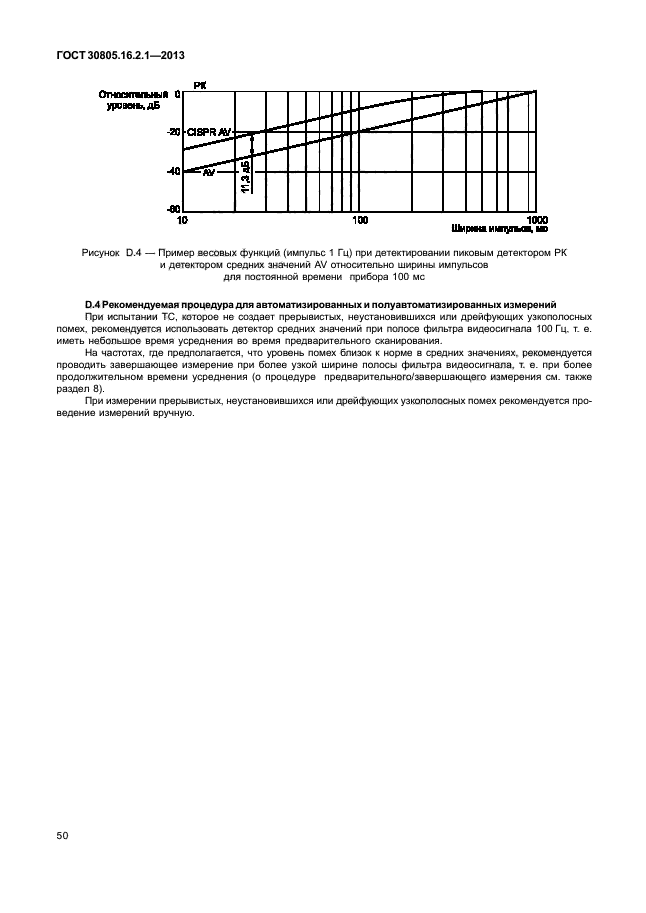

Рисунок D.4 — Пример весовых функций (импульс 1 Гц) при детектировании пиковым детектором РК и детектором средних значений АГ относительно ширины импульсов для постоянной времени прибора 100 мс

D.4 Рекомендуемая процедура для автоматизированных и полу автоматизированных измерений

При испытании ТС, которое не создает прерывистых, неу стан овившихся или дрейфующих узкополосных помех, рекомендуется использовать детектор средних

107

ГОСТ 30805.16.21-2013

значений при полосе фильтра видеосигнала 100 Гц, т. е. иметь небольшое время усреднения во время предварительного сканирования.

На частотах, где предполагается, что уровень помех близок к норме в средних значениях, рекомендуется проводить завершающее измерение при более узкой ширине полосы фильтра видеосигнала, т. е. при более продолжительном времени усреднения (о процедуре предварительного/завершающего измерения см. также раздел 3).

При измерении прерывистых, неу становившихся или дрейфующих

узкополосных помех рекомендуется проведение измерений вручную.

108

ГОСТ 30805.16.21-2013

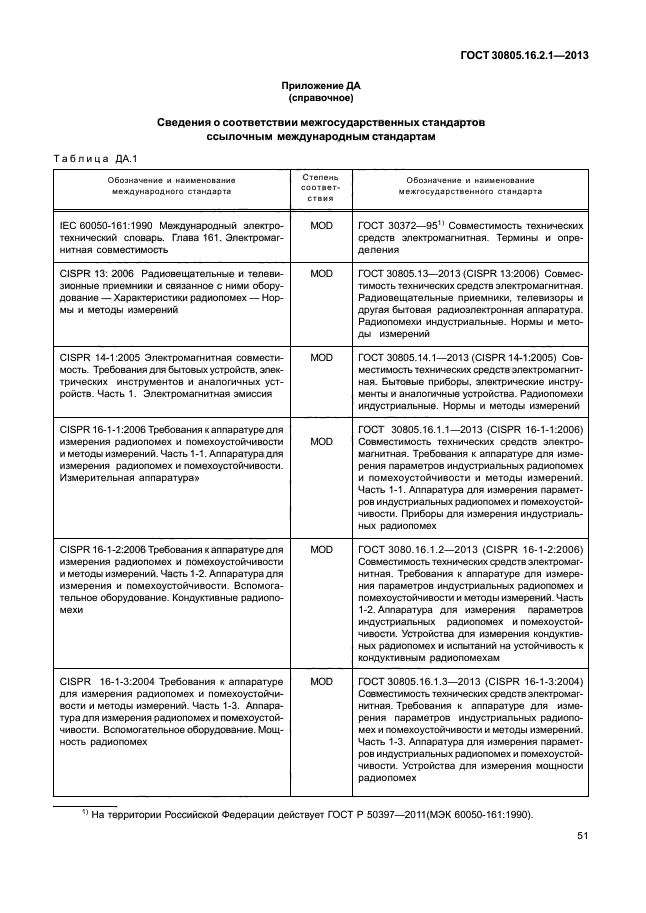

Приложение ДА (справочное) Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам

Таблица ДА. 1

О 6означение и наименавание Степень

международного стандарта соответ

ствия

.. : .V — :…… .v. \ t ■…/••

IEC 60050-161: 1990 Международный MOD

электротехнический словарь. Глава

161. Электромагнитная совместимость

CISPR 13: 2006 ‘ MOD

«Радиовещательные и телевизионные

приемники и связанное с ними

оборудование — Характеристики

радиопомех — Нормы и методы

измерений»

CISPR 14-1:2005 Электромагнитная MOD совместимость. Требования для

бытовых устройств, электрических инструментов и аналогичных устройств. Часть 1. Электромагнитная эмиссия

CISPR 16-1-1:2006 Требования к anna- MOD ратуре для измерения радиопомех и помехоустойчивости и методы измерений. Часть 1-1. Аппаратура для измерения радиопомех и

помехоустойчивости. Измерительная аппаратура»

CISPR 16-1-2:2006 «Требования к MOD

аппаратуре дпя измерения радиопомех и помехоустойчивости и методы измерений. Часть 1-2. Аппаратура для измерения и помехоустойчивости. Вспомогательное оборудование.

Кандуктивные радиопомехи»

Обозначение и наименав ание межгосударственного стандарта

ГОСТ 30372-95 Совместимость технических средств электромагнитная. Термины и определения

ГОСТ 30805.13-2013 (С IS PR 13:2006) Совместимость технических средств электромагнитная Радиовещательные

приемники, телевизоры и другая бьповая радиоэлектронная аппаратура. Радиопомехи индустриальные. Нормы и методы измерений_

ГОСТ30805.14.1—2013 (CISPR 14-1:2005) Совместимость технических средств электромагнитная. Бытовые приборы, электрические инструменты и аналогичные устройства. Радиопомехи индустриальные. Н ормы и методы измерений ГОСТ» 30805.16.1Т—2013 (CISPR 16-1-1:2006) Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и

помехоустойчивости и методы измерений. Часть 1-1. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Приборы для

измерения индустриальных радиопомех

ГОСТ 3080 16 1.2—2013 (С IS PR 16-1-2:2 00 6) С авме стилю сть т ех нических

средств электромагнитная Требования к аппаратуре для измерения параметров индустриальных радиопомех и

помехоустойчивости и методы измерений Часть 1-2. Аппаратура для измерения параметров индустриальных

радиопомех и помехоустойчивости.

У стройства для измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным радиопомех ам_

109

ГОСТ 30805.16.21-2013

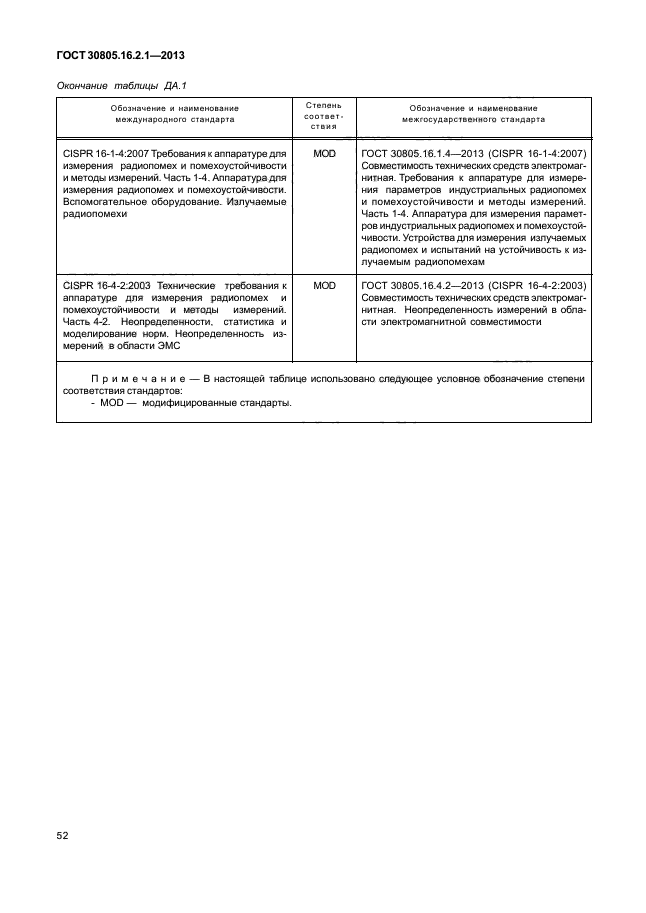

Продолжение таблицы ДА 1

Обозначение и наименование междунf$>одного стандарта	Степень соответ ствия	Обозначение инаименование межгосударственного стандарта
CISPR 16-1-3: 2004 Требования к аппаратуре дня измерения радиопомех и помехоустойчивости и методы измерений. Часть 1-3. Аппаратура для измерения радиопомех и помех оуст ойчив ости. В спомогат ельн ое оборудование. Мощность радиопомех	MOD	ГОСТ 30805.16.1.3-2013 (С IS PR 16-1-3:2 00 4) С овме стимость т ехниче ских средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-3. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Устройства для измерения мощности радиопомех
CISPR 16-1-4:2007 Требования к аппаратуре для измерения радиопомех и помехоустойчивости и методы измерений. Часть 1-4. Аппаратура для измерения радиопомех и помех оуст ойчив ости. В спомогат ельн ое оборудование. Излучаемые радио-помехи	MOD	ГОСТ 30805.16.1.4-2013 (CISPR 16-1-4:2007) Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-4. Аппаратура для измерения параметров индустриальных радиопомех и п омех оуст ойчив о сти. У стройств а для измерения излучаемых радиопомех и испытаний на устойчивость к излучаемым радиопомехам
CISPR 16-4-2:2003 «Технические требования к аппаратуре для измерения радиопомех и помехоустойчивости и методы измерений. Часть 4-2. Неопределенности, статистика и моделирование норм Неопределенность измерений в области ЭМС»	MOD	ГОСТ 30805.16.4.2— 2013 (С IS PR 16-4-2:2003) Совместимость технических ср е д ств зл ектр о магнитная Н е опре д ел ен-ность измерений в области электромагнитной совместимости
Примечание-В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов: — MOD — модифицированные стандарты.

110

ГОСТ 30805.16.21-2013

УДК 621.396/397 001 4:006.354 МКС 33.100 MOD

Ключевые слова: электромагнитная совместимость, индустриальные

радиопомехи, кондукгивные индустриальные радиопомехи, напряжение радиопомех в проводниках, методы измерения

Председатель Технического комитета по стандартизации ТК 30

«Электромагнитная совместимость технических средств»

Н И. Файзрахманов

Руководит ель разраб отки

Начальник НТО — 3 филиала ФГУП НИИР -ЛОНИИР

В.В. Лаюшка

111

ГОСТ 30805.16.21-2013

измерительного приемника, которая в режиме квазипикового детектирования

вызывает отклонение в виде переходного процесса на индикаторном приборе

измерительного приемника.

Примечание — Требования к измерительному приемнику установлены в ГОСТ 30805.16.1.1

3.20 время измерения Т_т (время отклика, время задержки на частоте)

— для пикового детектора — время, необходимое для получения максимального значения огибающей сигнала,

— для квазипикового детектора — время, необходимое для получения максимального значения взвешенной огибающей сигнала,

— для детектора средних значений — время, необходимое для усреднения огибающей сигнала,

3.21 развертка (sweep): Непрерывное изменение частоты в заданной полосе обзора.

3.22 сканирование (scan): Непрерывное или пошаговое изменение частоты в заданной полосе обзора.

3.23 время развертки или время сканирования T_s (sweep or scan time):

Время, необходимое для выполнения развертки или сканирования.

3.24 полоса обзора Д/ (span): Интервал частот между начальной и конечной частотой развертки или сканирования.

ГОСТ 30805.16.21-2013

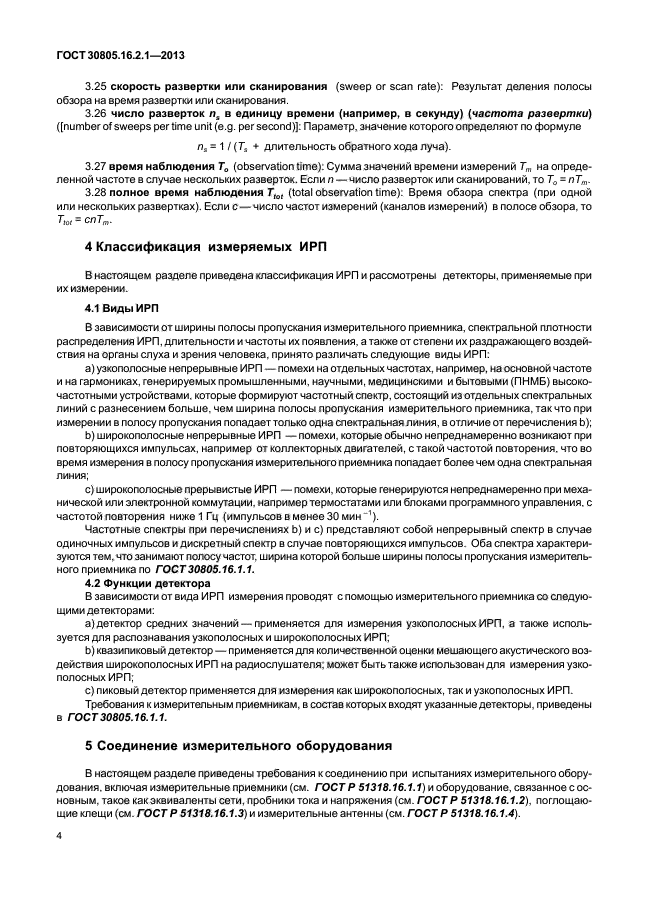

3.25 скорость развертки или сканирования (sweep or scan rate): Результат деления полосы обзора на время развертки или сканирования.

3.26 число разверток щ в единицу времени (например, в секунду)(чяс//1г?//«

развертки) ([number of sweeps per time unit (e.g. per second)]: Параметр, значение которого определяют по формуле

n_s= 1 /(T_s + длительность обратного хода луча).

3.27 время наблюдения Т₀ (observation time): Сумма значений времени измерений Т_т на определенной частоте в случае нескольких разверток. Если п -число разверток или сканирований, то Т₀ = пТ_т.

3.2S полное время наблюдения Ты (total observation time): Время обзора

спектра (при одной или нескольких развертках). Если с — число частот измерений (каналов измерений) в полосе обзора, то = спТ_ш

4 Классификация измеряемых ИРП

В настоящем разделе приведена классификация ИРП и рассмотрены детекторы, применяемые при их измерении.

4.1 Виды ИРП

В зависимости от ширины полосы пропускания измерительного приемника, спектральной плотности распределения ИРП, длительности и частоты их появления, а

ГОСТ 30805.16.21-2013

также от степени их раздражающего воздействия на органы слуха и зрения человека, принято различать следующие виды ИРП:

a) узкополосные непрерывные ИРП — помехи на отдельных частотах, например, на основной частоте и на гармониках, генерируемых промышленными, научными, медицинскими и бытовыми (ПНМБ) высокочастотными устройствами, которые формируют частотный спектр, состоящий из отдельных спектральных линий с разнесением больше, чем ширина полосы пропускания измерительного приемника, так что при измерении в полосу пропускания попадает только одна спектральная линия, в отличие от перечисления Ь);

b) широкополосные непрерывные ИРП — помехи, которые обычно непреднамеренно возникают при повторяющихся импульсах, например от коллекторных двигателей, с такой частотой повторения, что во время измерения в полосу пропускания измерительного приемника попадает более чем одна спектральная линия,

c) широкополосные прерывистые ИРП — помехи, которые генерируются непреднамеренно при механической или электронной коммутации, например термостатами или блоками программного управления, с частотой повторения ниже 1 Гц (импульсов в менее 30 мин ^_1).

Частотные спектры при перечислениях Ь) и с) представляют собой непрерывный спектр в случае одиночных импульсов и дискретный спектр в случае повторяющихся импульсов. Оба спектра характеризуются тем, что занимают полосу частот, ширина которой больше ширины полосы пропускания измерительного приемника по ГОСТ 30805.16.1.1

4.2 Функции детектора

ГОСТ 30805.16.21-2013

В зависимости от вида ИРП измерения проводят с помощью измерительного приемника со следующими де
