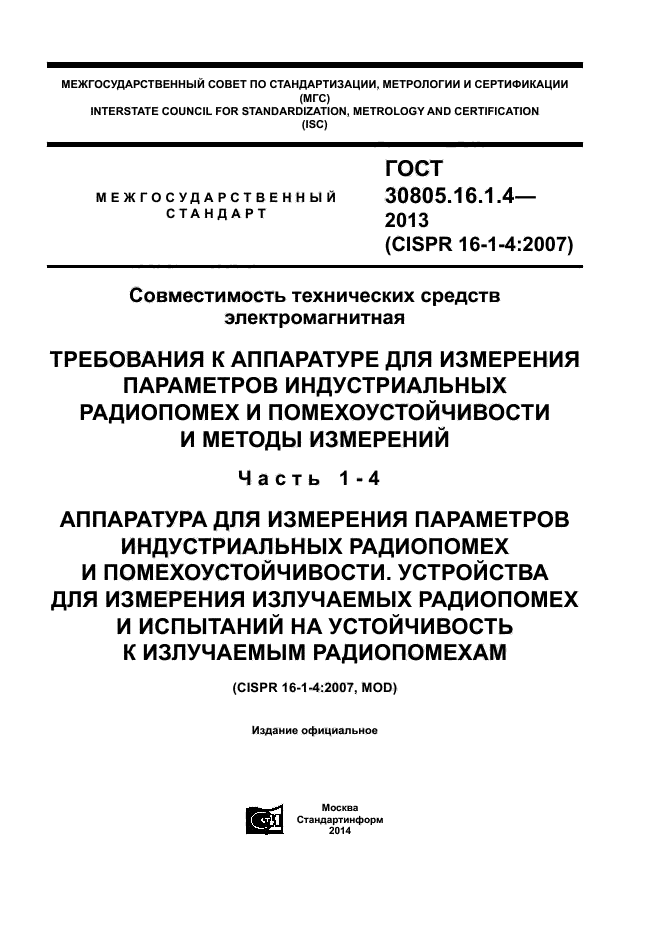

межгосударственный сове т по стандартизации, метрологии и
СЕРТИФИКАЦИИ
(МГС)
INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION
_Ш_
гост

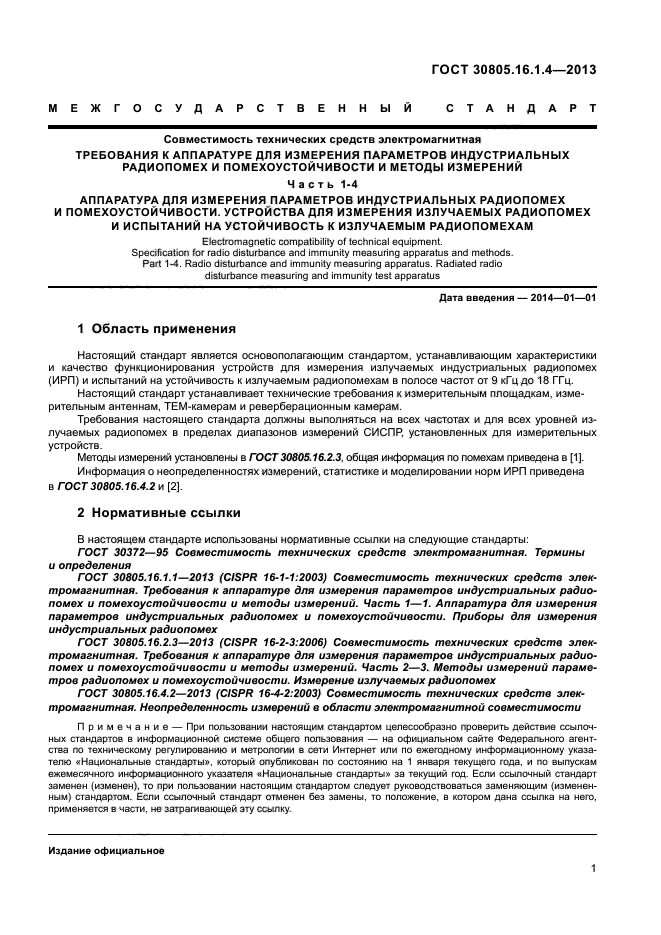

МЕЖГОСУДАРСТВЕННЫЙ 30805.16.1.4— СТАНДАРТ 2013
(CISPR 16-1-4:2007)
Совместимость технических средств электромагнитная
ТРЕБОВАНИЯ К АППАРАТУРЕ ДЛЯ ИЗМЕРЕНИЯ ПАРАМЕТРОВ ИНДУСТРИАЛЬНЫХ РАДИОПОМЕХ И ПОМЕХОУСТОЙЧИВОСТИ И МЕТОДЫ ИЗМЕРЕНИЙ Часть 1-4 АППАРАТУРА ДЛЯ ИЗМЕРЕНИЯ ПАРАМЕТРОВ ИНДУСТРИАЛЬНЫХ РАДИОПОМЕХ И помехоустойчивости, устройства ДЛЯ ИЗМЕРЕНИЯ ИЗЛУЧАЕМЫХ РАШОПОМЕХ И ИСПЫТАНИЙ НА УСТОЙЧИВОСТЬ к излучаемым радиопомехам
(CISPR 16-1-4:2007, MOD)
Издание официальное
Москва
Стандартинформ
ГОСТ 30805161.4-2013

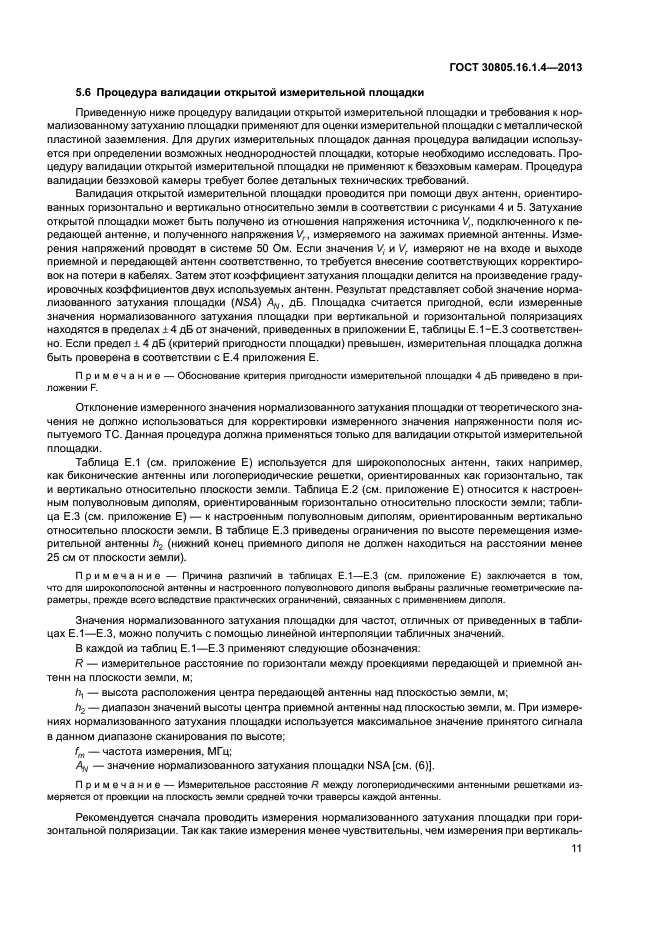

Результаты измерения затухания данной измерительной площадки сравнивают с результатами измерения затухания измерительной площадки для испытаний технических средств (ТС) на соответствие нормам ИРП для того, чтобы оценить качество функционирования измерительной площадки для испытаний ТС на соответствие нормам.

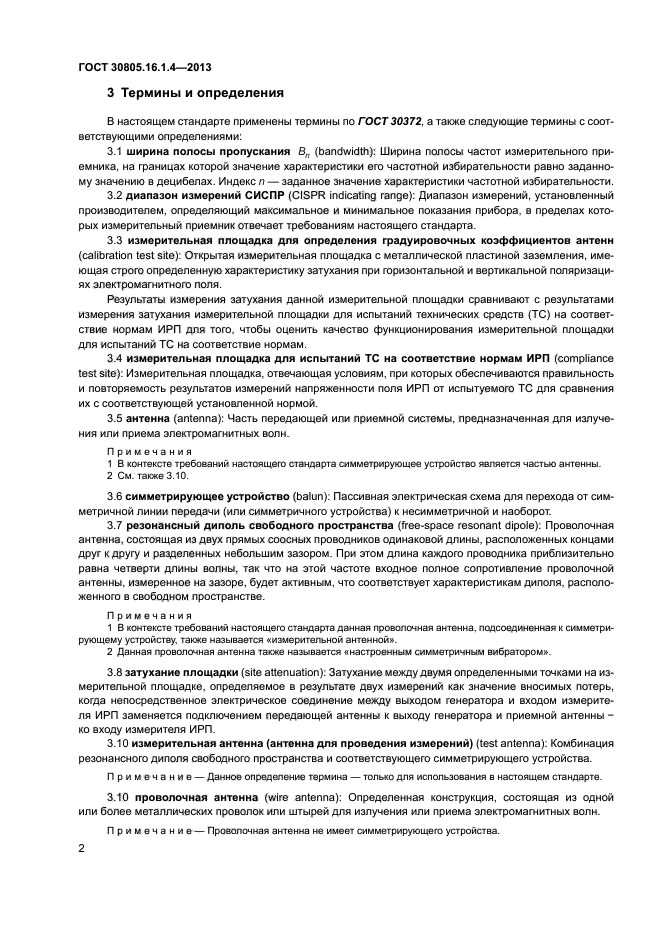

3.4 измерительная площадка для испытаний ТС на соответствие нормам ИРП (compliance test site): Измерительная площадка, отвечающая условиям, при которых обеспечиваются правильность и повторяемость результатов измерений напряженности поля ИРП от испытуемого ТС для сравнения их с соответствующей установленной нормой.
3.5 антенна (antenna): Часть передающей или приемной системы,
предназначенная для излучения или приема электромагнитных волн.
Примечания
1 В контексте требований настоящего стандарта симметрирующее устройство является частью антенны
2 См также3.10.
3.6 симметрирующее устройство (balun): Пассивная электрическая схема для перехода от симметричной линии передачи (или симметричного устройства) к несимметричной и наоборот.
37 резонансный диполь свободного пространства (free-space resonant
dipole): Проволочная антенна, состоящая из двух прямых соосных проводников
одинаковой длины, расположенных концами друг к другу и разделенных небольшим
зазором При этом длина каждого проводника приблизительно равна четверти длины
волны, так что на этой частоте входное полное сопротивление проволочной антенны, 4
|
|
Частота, МГц |

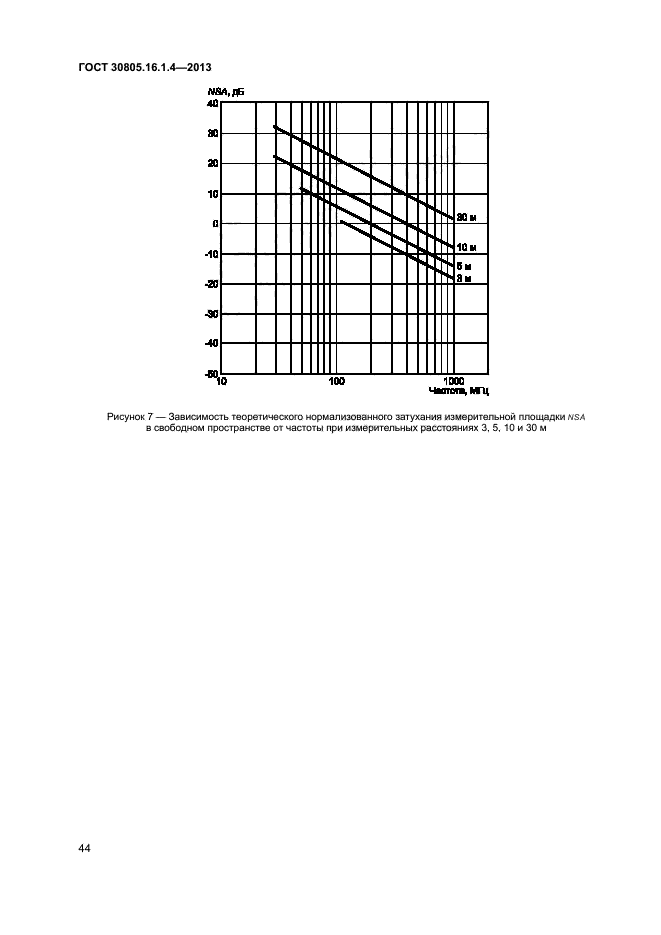

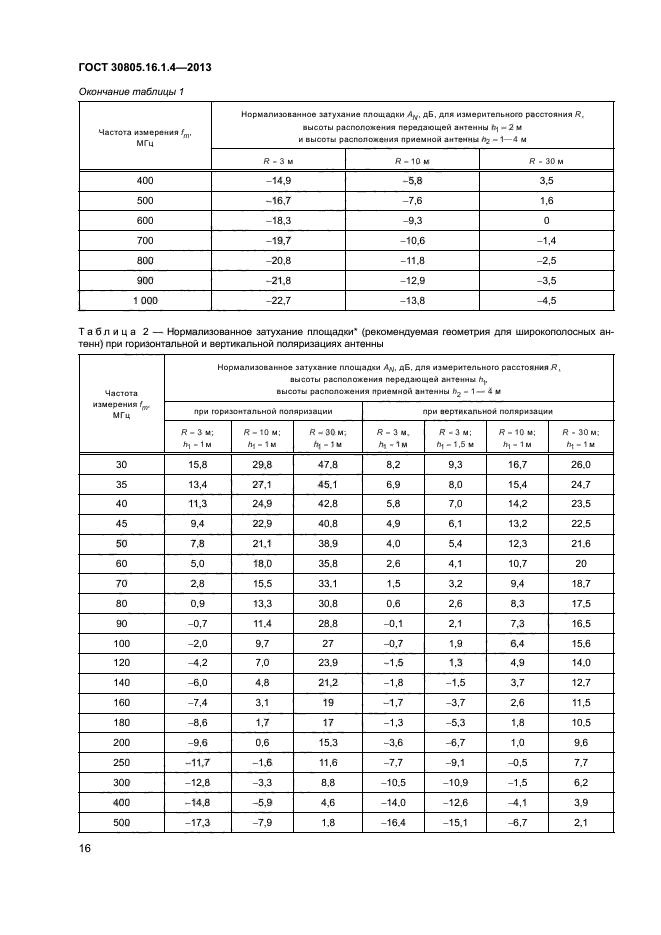

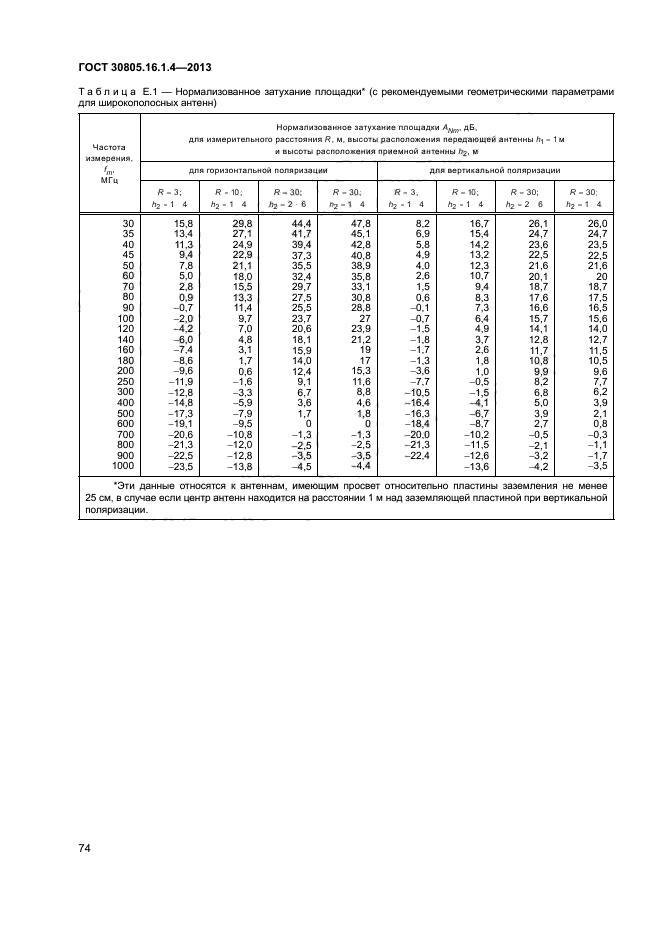

Рисунок 7 — Зависимость теоретического нормализованного затухания измерительной площадки NSA всвободномпр остранстве от частоты при измерительных расстояниях 3, 5,10 и 30 м
ГОСТ 30805161.4-2013
94

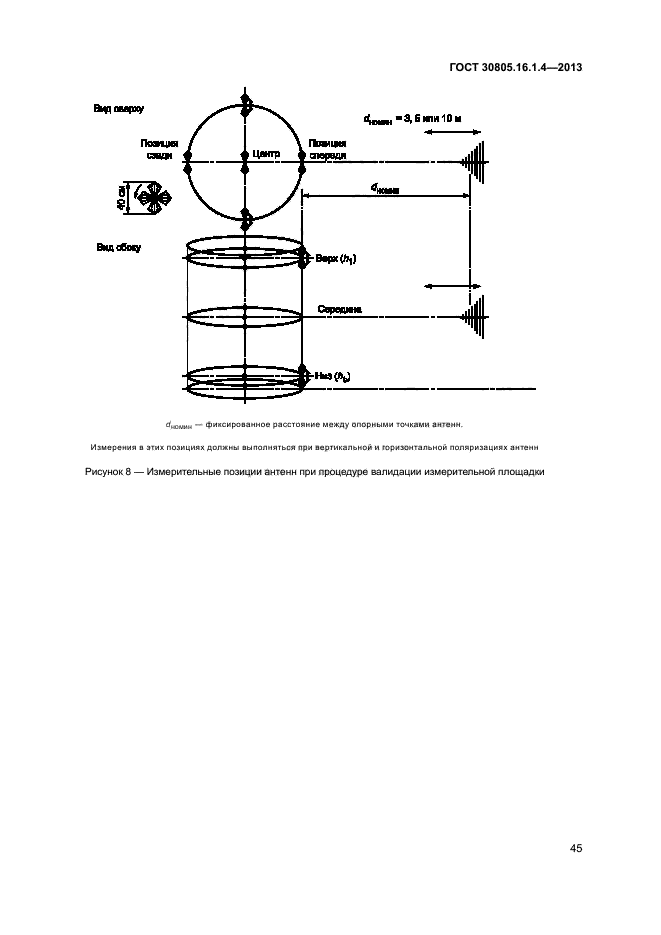

^жжк* _ фиксированное расстояние между опорными точками антенн.
ГОСТ 30805161.4-2013
Измерения в этих позициях должны выполняться при вертикальной и горизонтальной поляр из ациях антенн
Рисунок S — Измерительные позиции антенн при процедуре валидации измерительной
площадки
95
Примечание — Антенна имеет горизонтальную поляризацию, позиция нав ерху
ГОСТ 30805161.4-2013
справа.

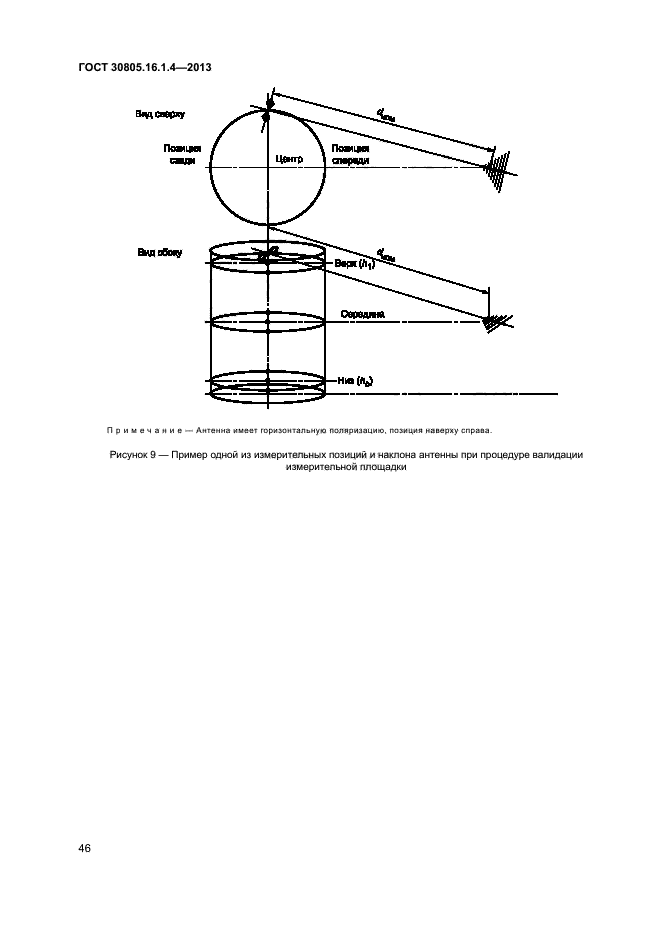

Рисунок 9 — Пример одной из измерительных позиций и наклона антенны при процедуре валидации измерительной площадки
96

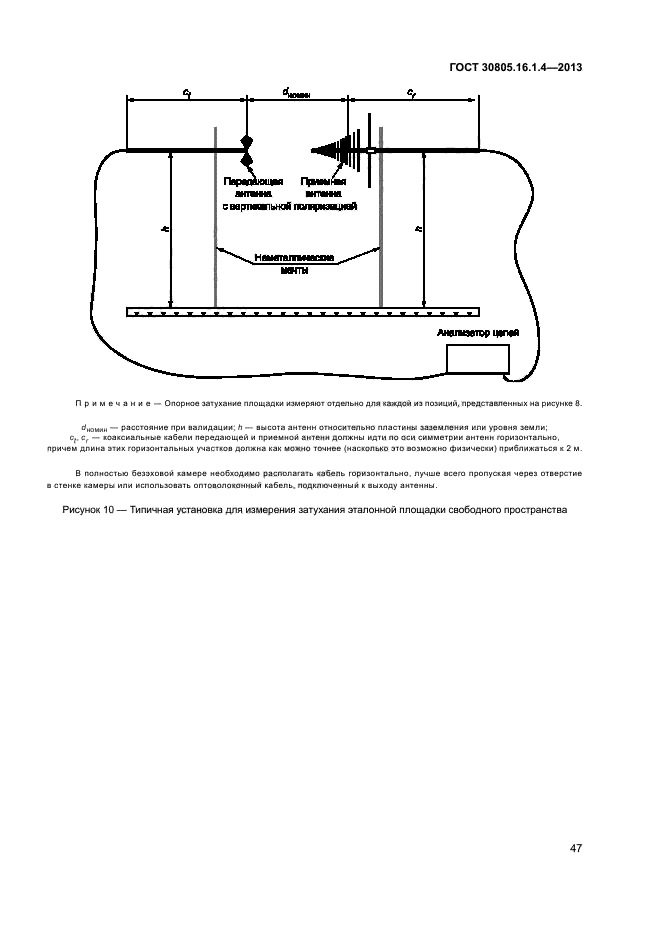

Примечание — Опорное з атух ание площадки измеряют отдельно для каждой из позиций, представленных на рисунке 8.
ГОСТ 30805161.4-2013
dxcat — расстояние при валидации, h — высота антенн относительно пластины заземления или уровня земли, с, сг — коаксиальные кабели передающей и приемной антенн должны идти по оси симметрии антенн горизонтально, причем длина этих горизонтальных участков должна как можно точнее (насколько это возможно физически) приближаться к 2 м
В полностью безэховой камере необходимо располагать кабель горизонтально, лучше всего пропуская через отверстие в стенке камеры или использовать оптоволоконный кабель, подключенный к вых оду антенны.
Рисунок 10 — Типичная установка для измерения затухания эталонной площадки
свободного пространства
97
ГОСТ 30805161.4-2013
|
°i |
||
|
1 |
||
|
—*— |
||
а) вид сверху
Ь)вид сбоку
Примечание-В испытательных лабораториях обычно используют столы разных конструкций из материалов с различными характеристиками При определении влияния установочного стола на результаты измерений достаточно определить значение А(/)^ для наихудшего случая (см. 5.9.1).

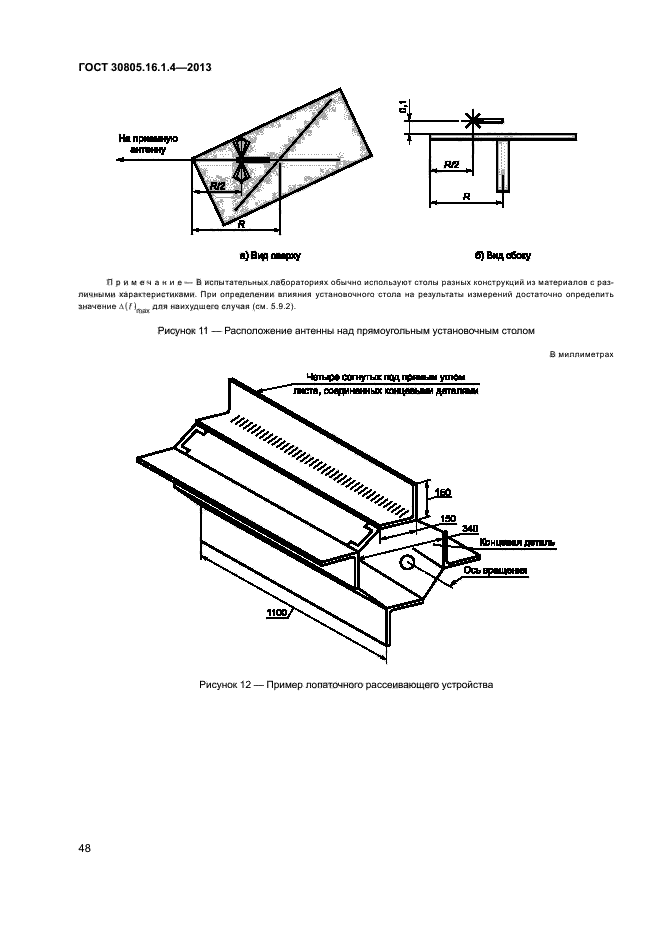

Рисунок 11 -Расположение антенны над прямоугольным установочным столом
98
ГОСТ 30805161.4-2013
В миллиметрах
|
Четыре согнутых поя прямым утлом листа, соединенных с кою* в ими де талями |
|
|
Конц>хдл деталь Ось вращения |

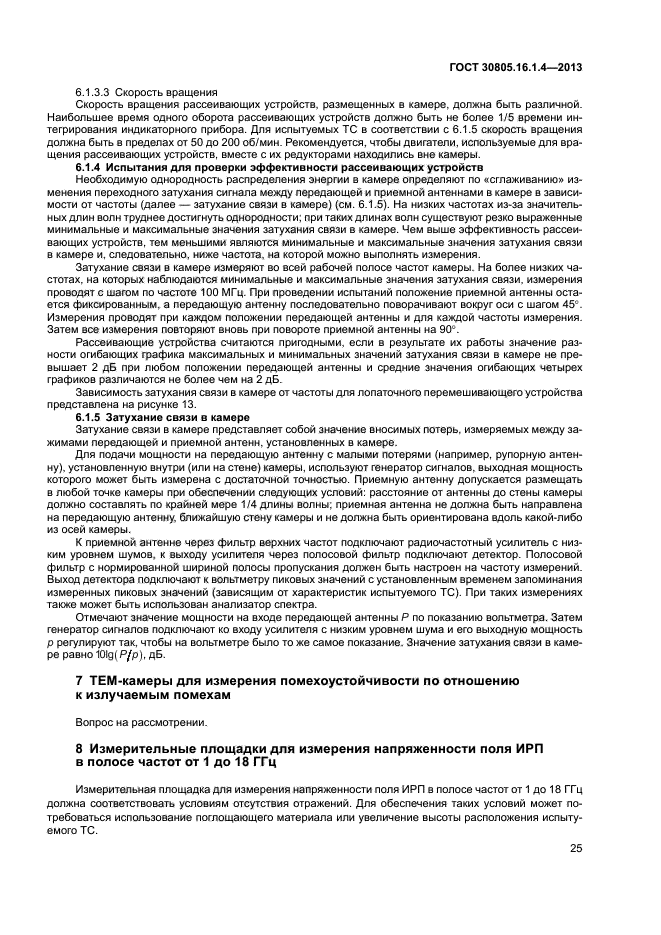

Рисунок 12 — Пример лопаточного рассеивающего устройства
99
|
связи, дБ |
|
|
Частота, ГГц |
|
Примечание-Все измеренные точки должны нах садиться внутри коридора 2 дБ, отмеченного пунктирной линией.
ГОСТ 30805161.4-2013

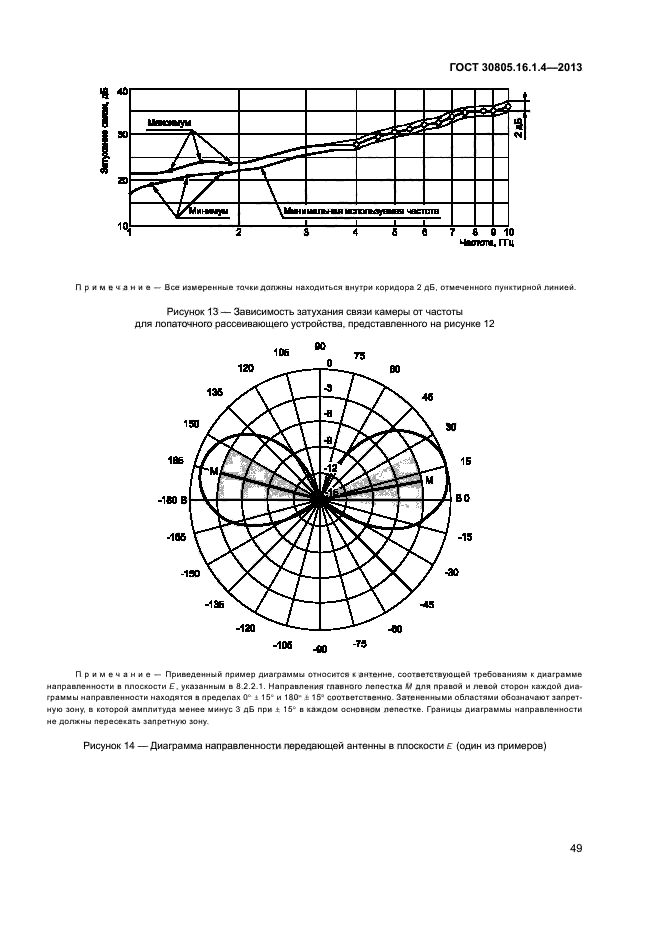

Рисунок 13 — Зависимость затухания связи камеры от частоты для лопаточного рассеивающего устройства, представленного на рисунке 12
100
П римечани е — Приведенный пример диаграммы относится к антенне, соответствующей требованиям к диаграмме направленности в плоскости Е, указанным в 8.2.2.1. Направления главного лепестка М для правой и левой сторон каждой диаграммы направленности находятся в пределах 0° + 15° и 180° ± 15° соответственно. Затененными областями обозначают запретную зону, в которой амплитуда менее минус 3 дБ при + 15е в каждом основном лепестке. Границы диаграммы направленности не должны пересекать запретную зону
ГОСТ 30805161.4-2013
Рисунок 14 -Диаграмма направленности передающей антенны в плоскости Е
(о дин из примеров)
101
а) В полосе частот от 1 до б ГГц
ГОСТ 30805161.4-2013

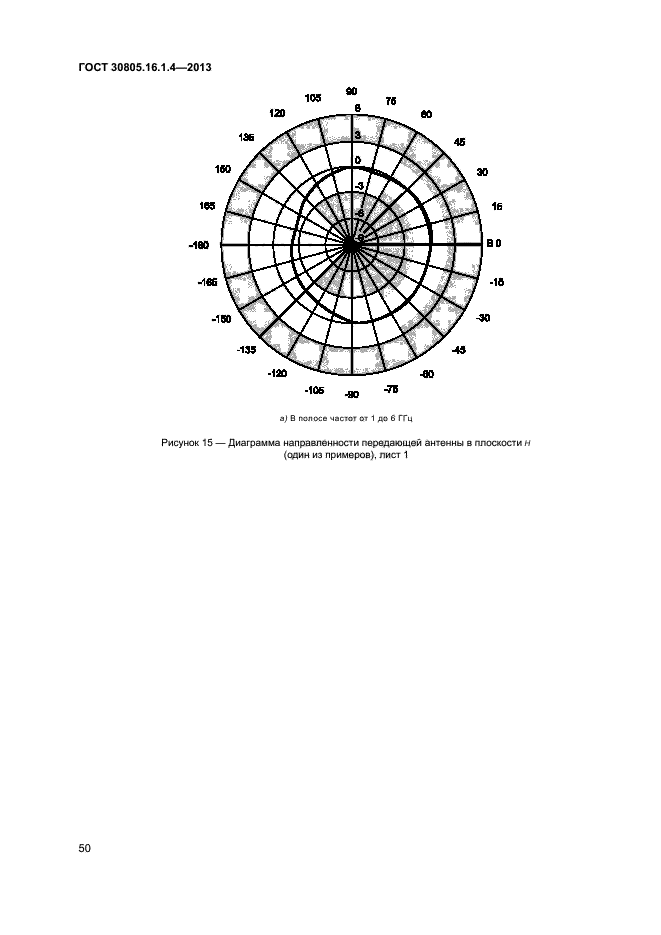

Рисунок 15 — Диаграмма направленности передающей антенны в плоскости Н (один из примеров), лист 1
102

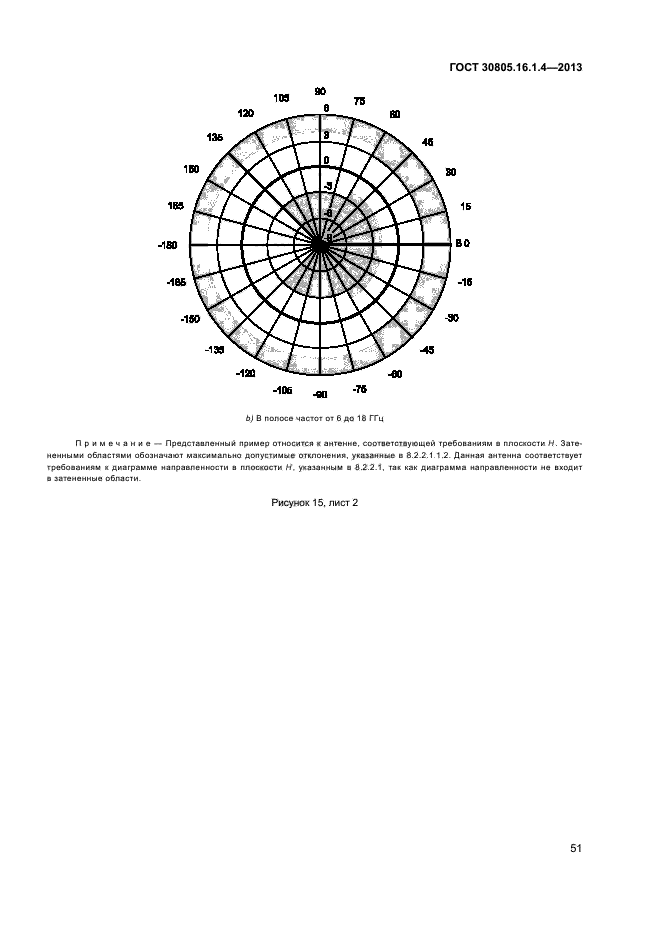

b) В полосе частот от б до 18 ГГц
ГОСТ 30805161.4-2013
Примечание — Представленный пример относится к антенне, соответствующей требованиям в плоскости Н. Затененными областями обозначают максимально допустимые отклонения, указанные в 8.2.2.1.1.2. Данная антенна соответствует требованиям к диаграмме направленности в плоскости Н, указанным в 8.2.2.1, так как диаграмма направленности не входит в затененные области.
Рисунок 15, лист 2
103
ГОСТ 30805161.4-2013
измеренное на зазоре, будет активным, что соответствует характеристикам диполя, расположенного в свободном пространстве.
Примечания
1 В контексте требований настоящего стандарта данная проволочная антенна, подсоединенная к симметрирующему устройству, также называется «измерительной антенной».
2 Данная проволочная антенна также называется «настроенным симметричным вибратором».
3.8 затухание площадки (site attenuation): Затухание между двумя
определенными точками на измерительной площадке, определяемое в результате двух измерений как значение вносимых потерь, когда непосредственное электрическое соединение между выходом генератора и входом измерителя ИРП заменяется подключением передающей антенны к выходу генератора и приемной антенны — ко входу измерителя ИРП.
3 10 измерительная антенна (антенна для проведения измерений) (test
antenna): Комбинация резонансного диполя свободного пространства и
соответствующего симметрирующего устройства.
Примечание — Данное определение термина — только для использования в
наст оящ ем ст анд арт е.
3.10 проволочная антенна (wire antenna): Определенная конструкция,
состоящая из одной или более металлических проволок или штырей для излучения или приема электромагнитных волн
Примечание — Пров елочная антенна не имеет симметрирующего устройства.
5

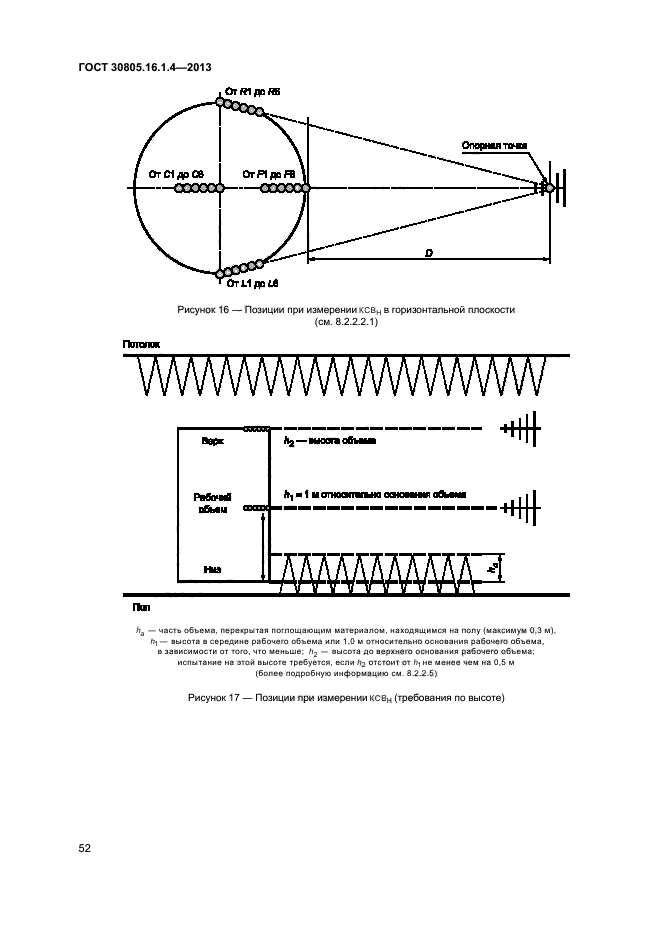

Рисунок 1 б — П озиции при измерении К СВ н в горизонтальной плоскости
ГОСТ 30805161.4-2013
(см. 8.2.2.2.1)
104
ГОСТ 30805161.4-2013
Потолок
V V у V V V V V V У V V V V V V У V V V V V V
— часть объема, перекрытая поглощающим материалом, находящимся на полу (максимум 0,3 м); 7ц — высота в середине рабочего объема или 1,0 м относительно основания рабочего объема, в зависимости от того, что меньше; высота до верхнего основания
рабочего объема, испьпание на этой высоте требуется, если h2 отстоит от h\ не менее чем на 0,5 м(более подробную информацию см. S.2.2.5)
Рисунок 17 — Позиции при измерении К СВ н (требования по высоте)
105
ГОСТ 30805161.4-2013
Прохо
дит
Измереше
ПЫН.ГбЫН
FlhlV.jF61xlV
Ишерехие LlhlH L6K1H LlblV..L6hlV к
RlhlH.RShlH RlhWRlhlV
He проходит
Не
Проходит
|
Диаметр р»очего оогема > 1,5 кг Шмередое «‘Не ПР°-C\h\H C6h\H ■xoaitT ClhirC6h\V |
|
Да
Примечание — П орядок проведения измерений не регламентируется; он может быть любым, но данные должны быть полными

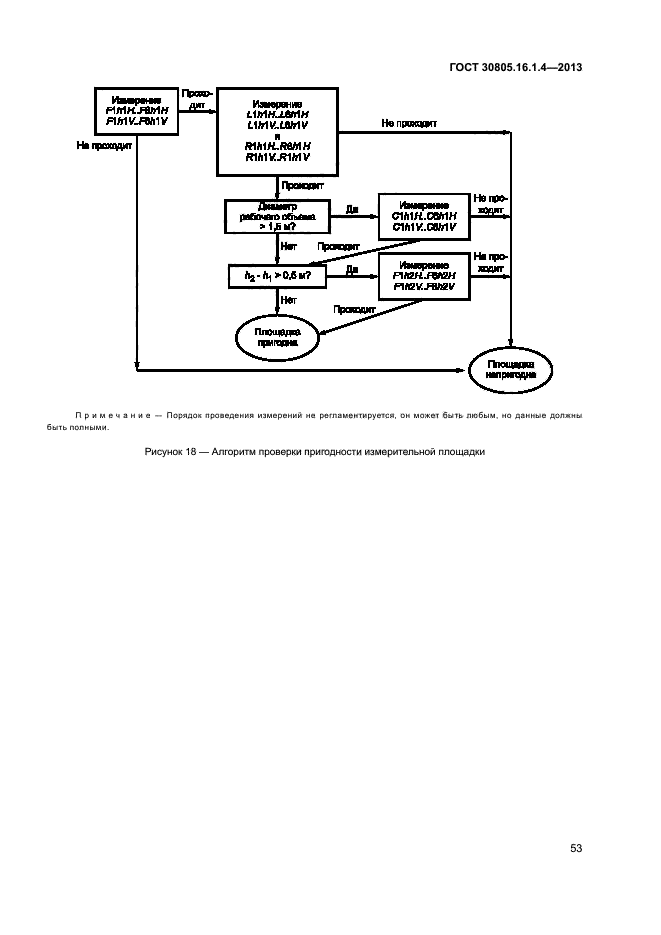

Рисунок 1S — Алгоритм проверки пригодности измерительной площадки
106
ГОСТ 30805161.4-2013

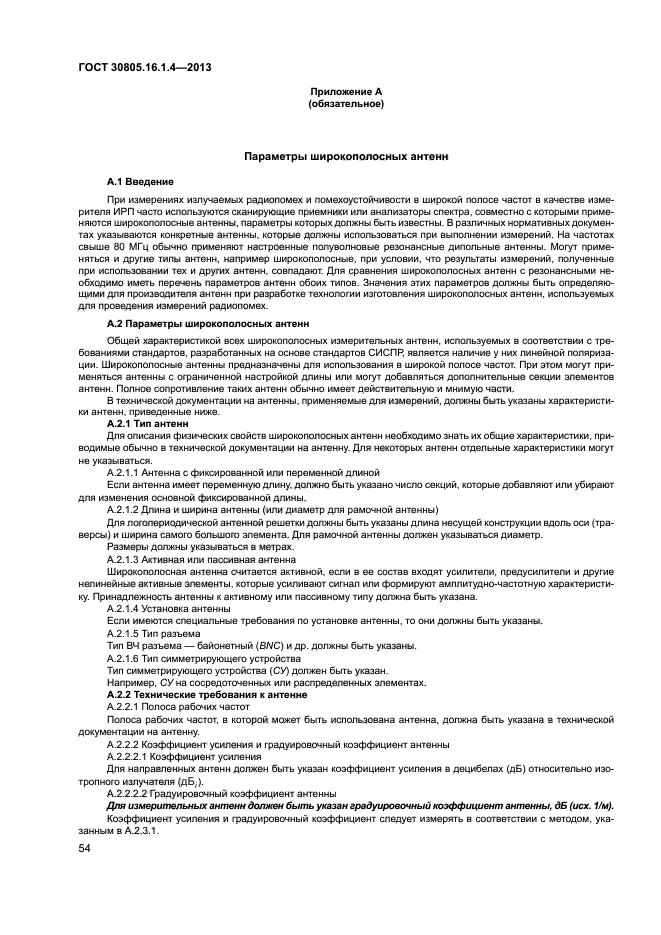

Приложение А (обязательное)
Параметры широкополосных антенн
А.1 Введение
При измерениях излучаемых радиопомех и помехоустойчивости в широкой полосе частот в качестве измерителя ИРП часто используются сканирующие приемники или анализаторы спектра, совместно с которыми применяются широкополосные антенны, параметры которых должны быть известны. В различных нормативных документах указываются конкретные антенны, которые должны использоваться при выполнении измерений. На частотах свыше 80 МГц обычно применяют настроенные полуволновые резонансные дипольные антенны. Могут применяться и другие типы антенн, например широкополосные, при условии, что результаты измерений, полученные при использовании тех и других антенн, совпадают. Для сравнения широкополосных антенн с резонансными необходимо иметь перечень параметров антенн обоих типов. Значения этих параметров должны быть определяющими для производителя антенн при разработке технологии изготовления широкополосных антенн, используемых для проведения измерений радиопомех.
А.2 Параметры широкололосных антенн
Общей характеристикой всех широкополосных измерительных антенн, используемых в соответствии с требованиями стандартов, разработанных на основе стандартов СИСПР, является наличие у них линейной поляризации.
ГОСТ 30805161.4-2013
Широкополосные антенны предназначены для использования в широкой полосе частот. При этом могут применяться антенны с ограниченной настройкой длины или могут добавляться дополнительные секции элементов антенн. Полное сопротивление таких антенн обычно имеет действительную и мнимую части.
В технической документации на антенны, применяемые для измерений, должны быть указаны характеристики антенн, приведенные ниже.
А.2.1 Тип антенн
Для описания физических свойств широкополосных антенн необходимо знать их общие характеристики, приводимые обычно в технической документации на антенну. Для некоторых am енн отдельные характеристики могут не указываться.
А. 2.1.1 Ант енна с фиксированной или переменной длиной
Если антенна имеет переменную длину, должно быть указано число секций, которые добавляют или убирают для изменения основной фиксированной длины.
А. 2.1.2 Длина и ширина антенны (или диаметр для рамочной am енны)
Для логопериодической антенной решетки должны быть указаны длина несущей конструкции вдоль оси (траверсы) и ширина самого большого элемента. Для рамочной am енны должен указываться диаметр.
Размеры должны указываться в метрах.
А. 2.1.3 Активная или пассивная антенна
Широкополосная антенна считается активной, если в ее состав входят усилители, предусилители и другие нелинейные активные элементы, которые усиливают сигнал или формируют амплитудно-частотную характеристику. Принадлежность антенны к активному или пассивному типу должна быть указана.
108
ГОСТ 30805161.4-2013
А.2.1.4 Установка антенны
Если имеются специальные требования по установке антенны, то они должны быть указаны
А. 2.1.5 Тип разъема
Тип ВЧ разъема — байонетный (BNC) и др. должны быть указаны.
А.2.1.6 Тип симметрирующего устройства
Тип симметрирующего устройства (СУ) должен быть указан.
Например, СУ на со сре дот оченных или распр еделенных элементах.
А.2.2 Технические требования к антенне
А. 2.2.1 П олоса раб очих частот
Полоса рабочих частот, в которой может быть использована антенна, должна быть указана в технической документации на антенну.
А.2.2.2 Коэффициент усиления и градуировочный коэффициент антенны
А.2.2.2.1 Коэффициент усиления
Для направленных антенн должен быть указан коэффициент усиления в децибелах (дБ) относительно изотропного излучателя (дБ*).
А.2.2.2.2 Градуировочный коэффициент антенны
Для тмернтельных антенн должен быть указан zp аду iqtoe очный коэффициент антенны, дБ (цех. 1/м).
Коэффициент усиления и градуировочный коэффициент следует измерять в соответствии с методом, указанным в А. 2.3.1.
109
ГОСТ 30805161.4-2013

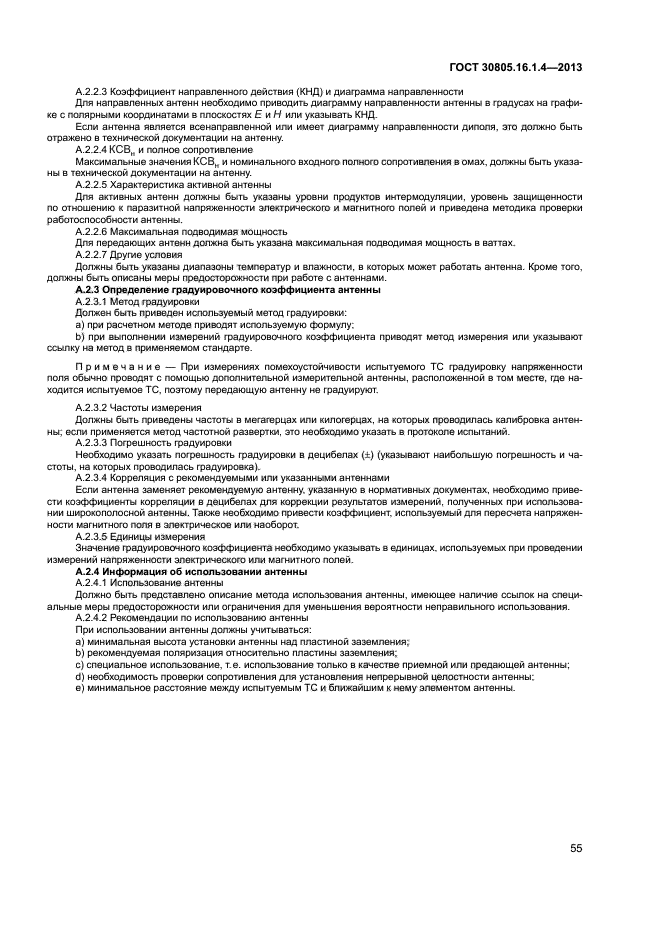

А. 2.2.3 Коэффициент направленного действия (КНД) и диаграмма направленности
Для направленных антенн необходимо приводить диаграмму направленности антенны в градусах на графике с полярными координатами в плоскостях Е и Н или указывать КНД.
Если антенна является всенаправленной или имеет диаграмму направленности диполя, это должно быть отражено в технической документации на антенну.
А. 2.2.4 К СВ н и полное сопротивление
Максимальные значения КСВн и номинального входного полного сопротивления в омах, должны быть указаны в технической документации на антенну.
А. 2.2.5 Характеристика активной антенны
Для активных антенн должны быть указаны уровни продуктов
интермодуляции, уровень защищенности по отношению к паразитной напряженности электрического и магнитного полей и приведена методика проверки работоспособности антенны.
А.2.2.6 Максимальная подводимая мощность
Для передающих антенн должна быть указана максимальная подводимая мощность в ваттах.
А. 2.2.7 Другие условия
Должны быть указаны диапазоны температур и влажности, в которых может работать антенна. Кроме того, должны быть описаны меры предосторожности при работе с антеннами.
110
ГОСТ 30805161.4-2013
А.2.3 Определение градуировочного коэффициента антенны
А. 2.3.1 Мет од градуировки
Должен быть приведен используемый метод градуировки:
a) при расчетном методе приводят используемую формулу,
b) при выполнении измерений градуировочного коэффициента приводят метод измерения или указывают ссылку на метод в применяемом стандарте.
Примечание — При измерениях помехоустойчивости испытуемого ТС градуировку напряженности поля обычно проводят с помощью дополнительной измерительной антенны, расположенной в том месте, где находится испытуемое ТС, поэтому передающую антенну не градуируют.
А.2.3.2 Частоты измерения
Должны быть приведены частоты в мегагерцах или килогерцах, на которых проводилась калибровка антенны, если применяется метод частотной развертки, это необходимо указать в протоколе испытаний.
А.2.3.3 Погрешность градуировки
Необходимо указать погрешность градуировки в децибелах (±) (указывают наибольшую погрешность и частоты, на которых проводилась градуировка).
А.2.3.4 Корреляция с рекомендуемыми или указанными антеннами
Если антенна заменяет рекомендуемую антенну, указанную в нормативных документах, необходимо привести коэффициенты корреляции в децибелах для коррекции результатов измерений, полученных при использовании широкополосной
111
ГОСТ 30805161.4-2013
антенны. Также необходимо привести коэффициент, используемый для пересчета напряженности магнитного поля в электрическое или наоборот.
А.2.3.5 Единицы измерения
Значение градуировочного коэффициента необходимо указывать в единицах, используемых при проведении измерений напряженности электрического или магнитного полей.
А.2.4 Информация об использовании антенны
А.2.4.1 Использование антенны
Должно быть представлено описание метода использования антенны, имеющее наличие ссылок на специальные меры предосторожности или ограничения для уменьшения вероятности неправильного использования.
А. 2.4.2 Рекомендации по использованию антенны
При использовании антенны должны учитываться:
a) минимальная высота установки антенны над пластиной заземления,
b) рекомендуемая поляризация относительно пластины заземления,
c) специальное использование, т. е. использование только в качестве приемной или предающей антенны,
d) необходимость проверки сопротивления для установления непрерывной целостности антенны,
e) минимальное расстояние между испытуемым ТС и ближайшим к нему элементом антенны.
112
ГОСТ 30805161.4-2013

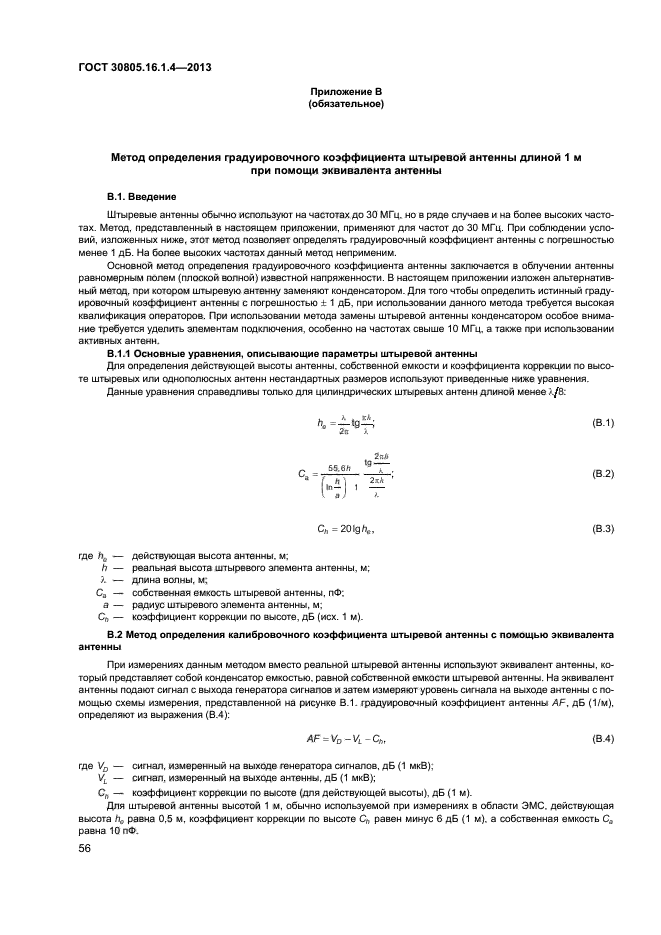

Приложение В (обязательное)
Метод определения градуировочного коэффициента штыревой антенны длиной 1м пр и по лю щи эквивалента антенны
В.1. Введение
Штыревые антенны обычно используют на частотах до 30 МГц, но в ряде случаев и на более высоких частотах. Метод, представленный в настоящем приложении, применяют для частот до 30 МГц. При соблюдении условий, изложенных ниже, этот метод позволяет определять градуировочный коэффициент антенны с погрешностью менее 1 дБ. На более высоких частотах данный метод неприменим
Основной метод определения градуировочного коэффициента антенны заключается в облучении антенны равномерным полем (плоской волной) известной напряженности. В настоящем приложении изложен альтернативный метод, при котором штыревую антенну заменяют конденсатором. Для того чтобы определить истинный градуировочный коэффициент антенны с погрешностью + 1 дБ, при использовании данного метода требуется высокая квалификация операторов. При использовании метода замены штыревой антенны конденсатором особое внимание требуется уделить элементам подключения, особенно на частотах свыше 10 МГц, а также при использовании активных антенн.
В.1.1 Основные уравнения, описывающие параметры штыревой антенны
113
ГОСТ 30805161.4-2013

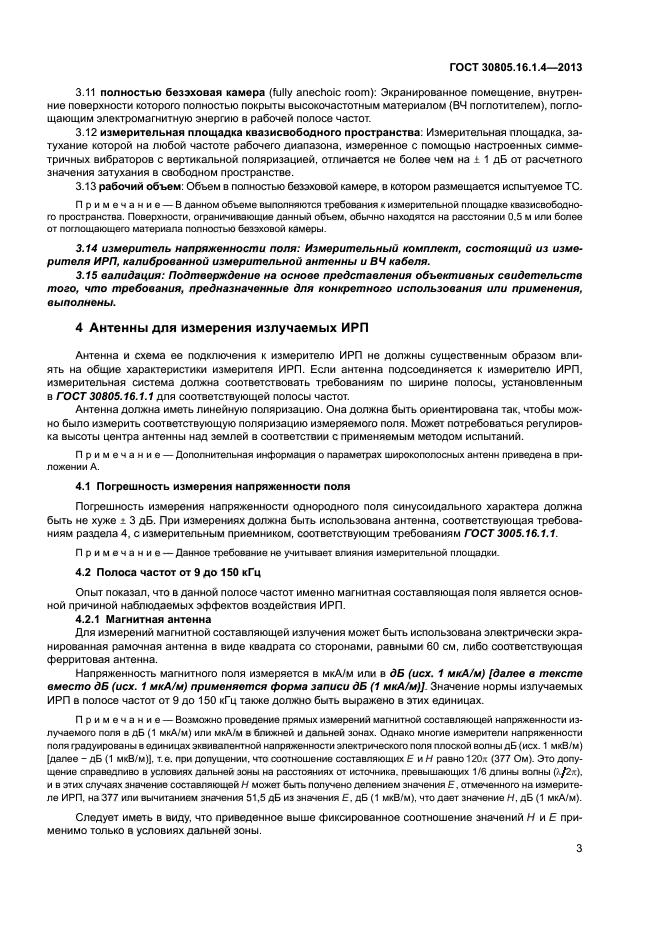

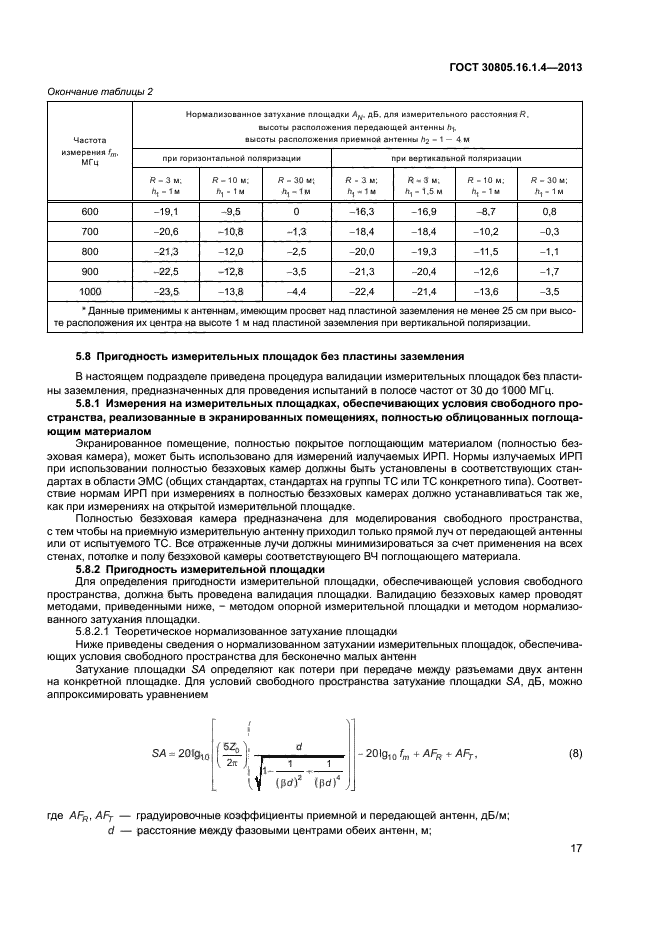

3.11 полностью безэховая камера (fully anechoic room): Экранированное помещение, внутренние поверхности которого полностью покрыты высокочастотным материалом (ВЧ поглотителем), поглощающим электромагнитную энергию в рабочей полосе частот.
3.12 измерительная площадка квазисвободного пространства
Измерительная площадка, затухание которой на любой частоте рабочего диапазона, измеренное с помощью настроенных симметричных вибраторов с вертикальной поляризацией, отличается не более чем на + 1 дБ от расчетного значения затухания в свободном пространстве.
3.13 рабочий объем: Объем в полностью безэховой камере, в котором размещается испытуемое ТС.
Примечание-В данном объеме выполняются требования к измерительной площадке квазисвободного пространства. Поверхности, ограничивающие данный объем обычно находятся на расстоянии 0,5 м или более от поглощающего материала полностью безэховой камеры
3.14 пзмершпель напряженности ноля: Ишершпелънът комплект,
состоящий ш измершпеля ИРП, калиброванной измерительной антенны и БЧ кабеля.
3.15 валидация: Подтверждение на основе представления объективных свидетельств того, что п/ребования, предназначенные для конфетного использования или применения, выполнены.

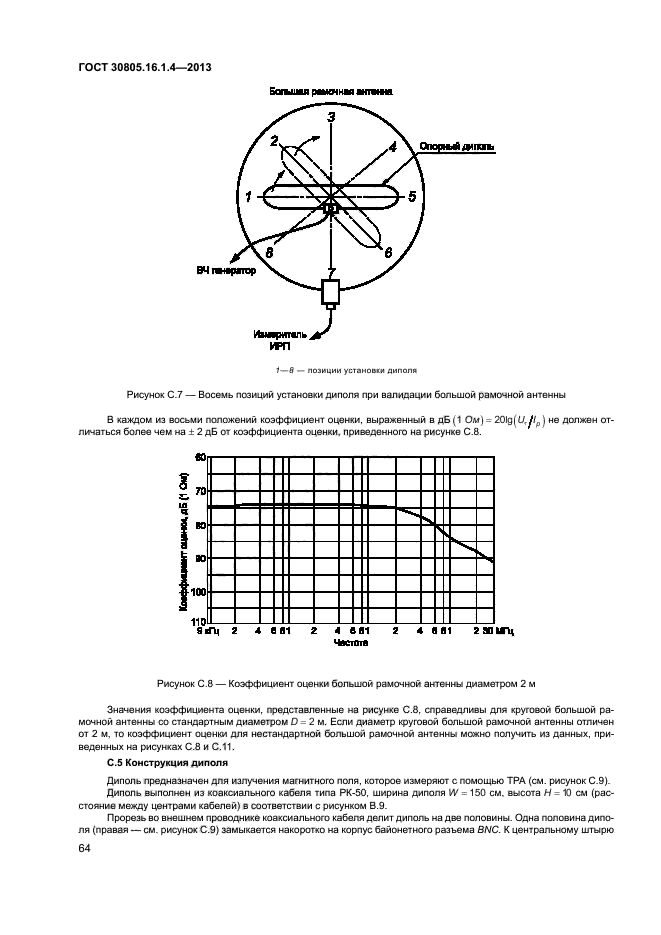

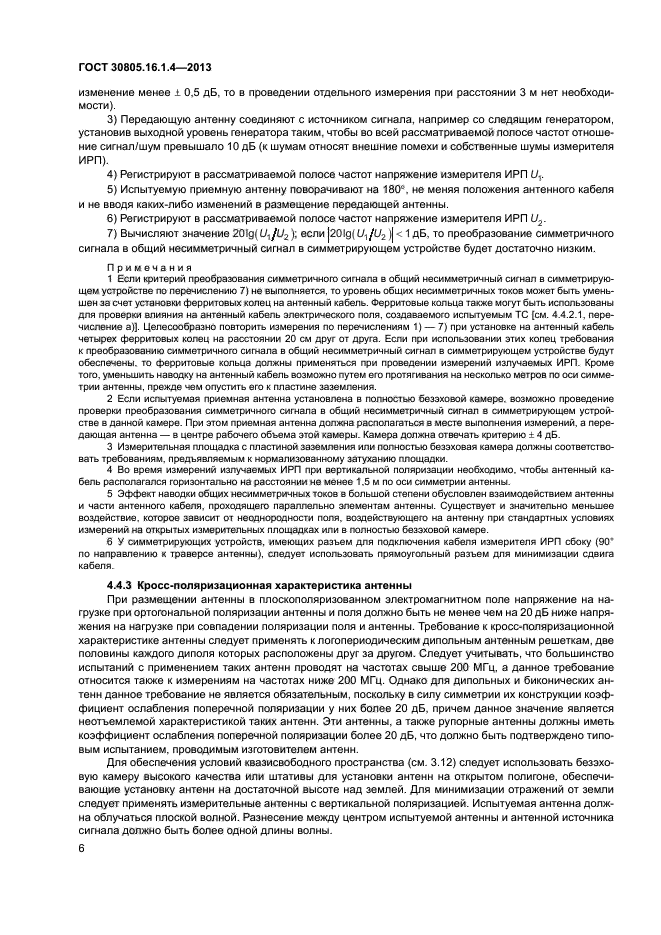

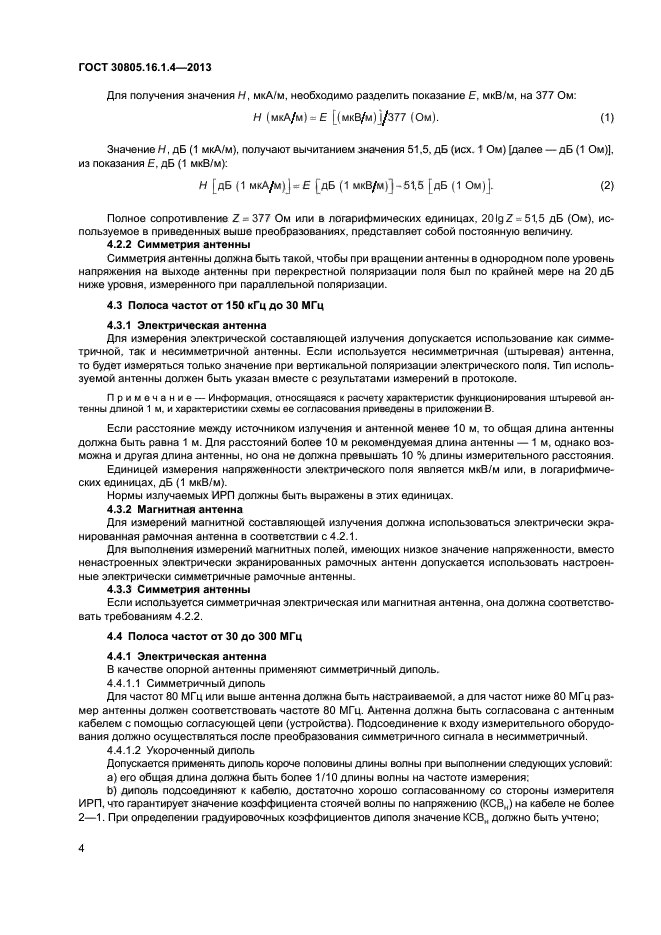

4 Антенны для измерения излучаемых ИРП
Антенна и схема ее подключения к измерителю ИРП не должны существенным образом влиять на общие характеристики измерителя ИРП. Если антенна
б
ГОСТ 30805161.4-2013
Для определения действующей высоты антенны, собственной емкости и коэффициента коррекции по высоте штыревых или однополюсных антенн нестандартных размеров используют приведенные ниже уравнения.
Данные уравнения справедливы только для цилиндрических штыревых антенн длиной менее У8:
(В.1)
(В .2)
C*=201og/i„
(В.З)
где hg — действующая высота антенны, м,
h — реальная высота штыревого элемента антенны, м;
X- длина волны, м,
Са — собственная емкость штыревой антенны, пФ;
<я- радиус штыревого элемента антенны, м;
Ch — коэффициент коррекции по высоте, дБ (исх. 1 м).
В.2 Метод определения калибровочного коэффициента штыревой антенны с помощью эквивалента антенны
При измерениях данным методом вместо реальной штыревой антенны используют эквивалент антенны, который представляет собой конденсатор емкостью, равной собственной емкости штыревой антенны На эквивалент антенны подают
114
ГОСТ 30805161.4-2013
сигнал с выхода генератора сигналов и затем измеряют уровень сигнала на выходе антенны с помощью схемы измерения, представленной на рисунке В.1. градуировочный коэффициент антенны AF, дБ (1/м), определяют из выражения (В.4):
AF=VD-VL-Ch, (В .4)
где VD — сигнал, измеренный на выходе генератора сигналов, дБ (1 мкВ),
Vi — сигнал, измеренный на выходе антенны, дБ (1 мкВ);
Ch~ коэффициент коррекции по высоте (для действующей высоты), дБ (1 м).
Для штыревой антенны высотой 1 м, обычно используемой при измерениях в области ЭМС, действующая высота he равна 0,5 м, коэффициент коррекции по
высоте Ch равен минус б дБ (1 м), а собственная емкость Са равна 10 пФ.
Примечание — Формулы для расчета действующей высоты, коэффициента коррекции по высоте и собственной емкости штыревых антенн нестандартных размеров приведены в В .1.2.
Допускается использовать любой из двух описанных ниже методов: метод анализатора цепей в соответствии с В.2.1 или метод генератора сигналов и измерителя ИРП в соответствии с В.2.2. В обоих методах используют один и тот же эквивалент антенны. При разработке эквивалента антенны необходимо руководствоваться положениями В.З. Измерения выполняют на достаточном числе частот, с тем чтобы получить кривую значений градуировочного коэффициента антенны в зависимости от частоты во всей рабочей полосе частот антенны.
В.2.1 Метод анализатора цепей
115
ГОСТ 30805161.4-2013
a) Градуируют анализатор цепей с кабелями, которые будут использоваться при измерениях.
b) Собирают схему измерений в соответствии с рисунком В .1.
c) Измеряют напряжение в опорном канале Vp Измеряют напряжение в измерительном канале Vl- Рассчитывают коэффициент калибровки по формуле (В.4).
Примечание-Так как значения полных сопротивлений каналов анализатора цепей очень близки к 50 Ом и во время градуировки анализатора корректируются любые ошибки, фиксированные аттенюаторы не требуются. При желании можно использовать фиксированные аттенюаторы, но их включение усложняет градуировку анализатора цепей.
В.2.2 Метод генератора сигналов и измерителя ИРП
a) Собирают схему измерений в соответствии с рисунком В. 2.
b) Измеряют напряжение сигнала VL, дБ (1 мкВ), на ВЧ выходе антенны, когда оборудование подсоединено, как указано на рисунке В.2, и Т-соединитель (А) нагружен на 50 Ом
c) Переключают нагрузку 50 Ом на ВЧ выход антенны, а входной кабель измерителя ИРП — на Т-соединитель (А), оставляя неизменным уровень ВЧ напряжения на выходе генератора сигналов. Измеряют уровень напряжения сигнала Vd, дБ (1 мкВ). Рассчитывают градуировочный коэффициент по формуле (В.4).
116
Примечания
ГОСТ 30805161.4-2013
1 Эквивалент антенны размещают как можно ближе к испытуемому ТС. Т-соеди-нитель устанавливают как можно ближе к эквиваленту антенны
Длина и тип к абел ей между Т-со единит ел ем и входом опорного канала и между Т-соединителем и измерительным каналом с портом измерения 50 Ом должны бьпь одинаковыми.
2 Для анализатора цепей постоянные аттенюаторы не требуются.

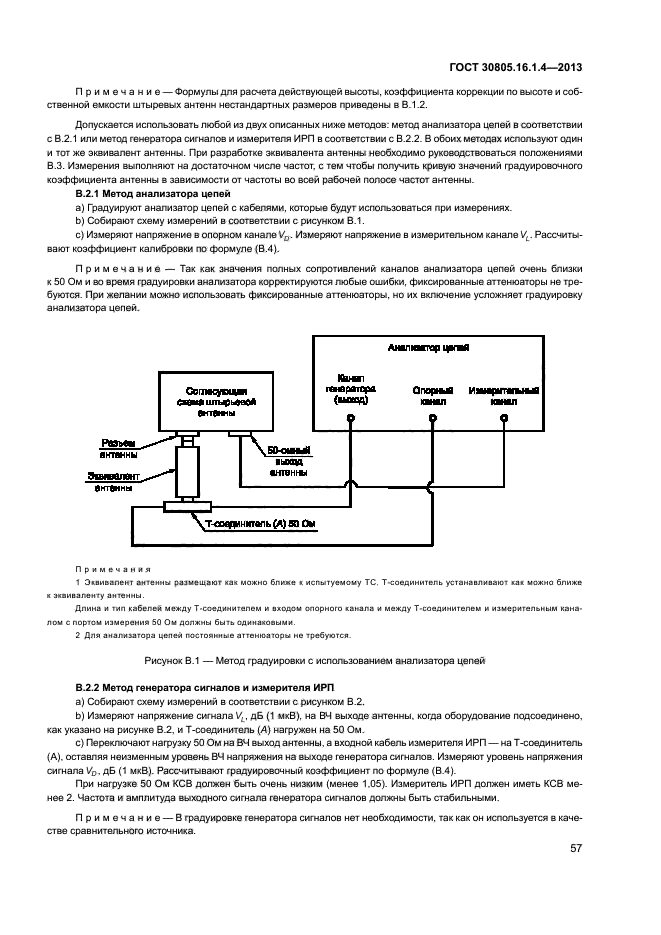

Рисунок В. 1-Метод градуировки с использованием анализатора цепей
117
|
|
— h«pvik* 50 Ox. |
Ф асхроммшй *T»KJD*TOp 10 дБ
ГОСТ 30805161.4-2013
Примечания
1 Эквивалент антенны размещают как можно ближе к испытуемому ТС. Т-соединитель устанавливают как можно ближе к эквиваленту антенны.
2 Если КСВ* измерителя ИРП и генератора сигналов малы, постоянные аттенюаторы могут не потребоваться, или их з атух ание можно уменьшить до б или 3 дБ.
3 Для уменьшения КСВХ в эквивалент антенны могут встраиваться другие элементы согласования

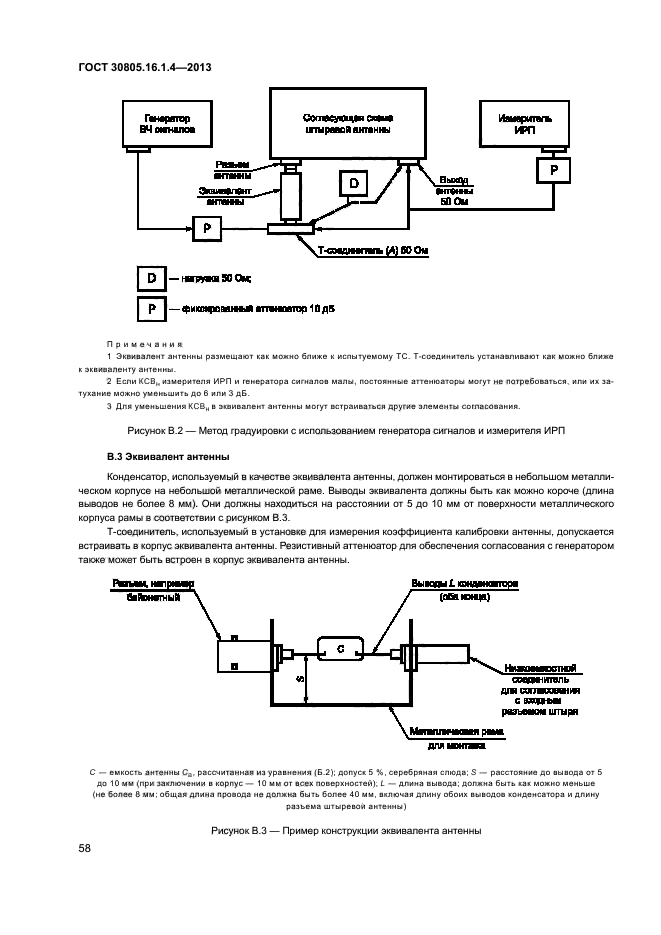

Рисунок В. 2 — Мето д градуировки с использованием генерат ора сигналов и
измерителя ИРП
118
ГОСТ 30805161.4-2013
При нагрузке 50 Ом К СВ должен быть очень низким (менее 1,05). Измеритель ИРП должен иметь КСВ менее 2. Частота и амплитуда выходного сигнала генератора сигналов должны быть стабильными.
Примечание-В градуировке генератора сигналов нет необходимости, так как он используется в качестве сравнительного источника.
В.З Эквивалент антенны
Конденсатор, используемый в качестве эквивалента антенны, должен монтироваться в небольшом металлическом корпусе на небольшой металлической раме. Выводы эквивалента должны быть как можно короче (длина выводов не более 8 мм). Они должны находиться на расстоянии от 5 до 10 мм от поверхности металлического корпуса рамы в соответствии с рисунком В.З.
Т-с о единит ель, используемый в установке для измерения коэффициента калибровки антенны, допускается встраивать в корпус эквивалента антенны. Резистивный аттенюатор для обеспечения согласования с генератором также может быть встроен в корпус эквивалента антенны.
119
|
Buxoau L ювдеисА-rojwi |
|
|
Римм, нлггрихер мйомежик |
|
С — емкость антенны Са, рассчитанная из уравнения (Б .2); допуск 5 %, серебряная слюда, S- расстояние до вывода от 5 до 10 мм (при заключении в корпус -10 мм от всех поверхностей), L — длина вывода, должна бьпь как можно меньше (не более 8 мм; общая длина провода не должна бьпь более 40 мм, включая длину обоих выводов конденсатор а и длину разъема штыревой антенны)
ГОСТ 30805161.4-2013
Рисунок В .3 — Пример конструкции эквивалента антенны
120
ГОСТ 30805161.4-2013

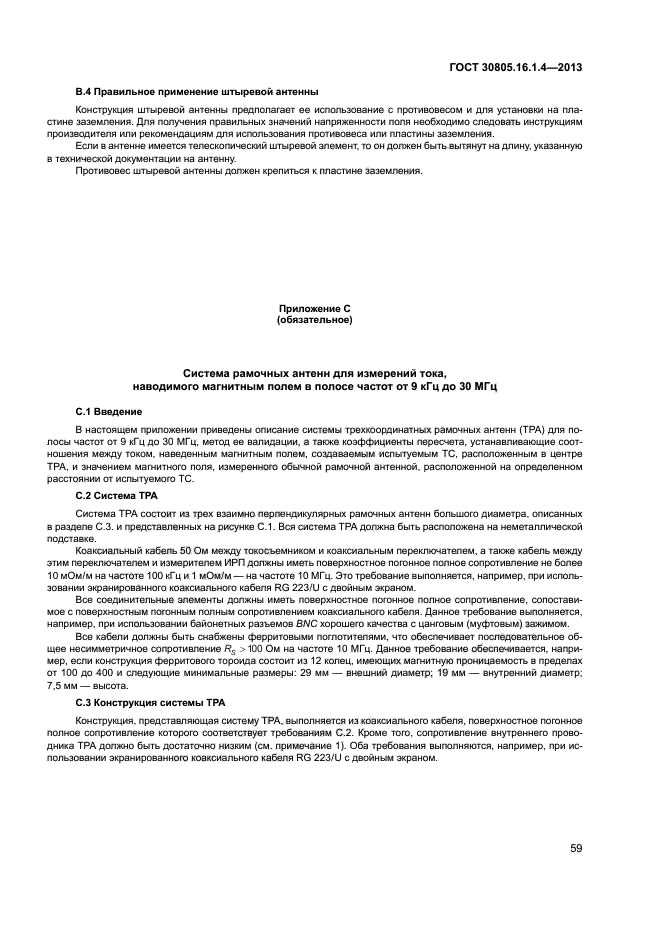

В.4 Правильное применение штыревой антенны
Конструкция штыревой антенны предполагает ее использование с противовесом и для установки на пластине заземления. Для получения правильных значений напряженности поля необходимо следовать инструкциям производителя или рекомендациям для использования противовеса или пластины заземления.
Если в антенне имеется телескопический штыревой элемент, то он должен быть вытянут на длину, указанную в технической документации на антенну.
Противовес штыревой антенны должен крепиться к пластине з
