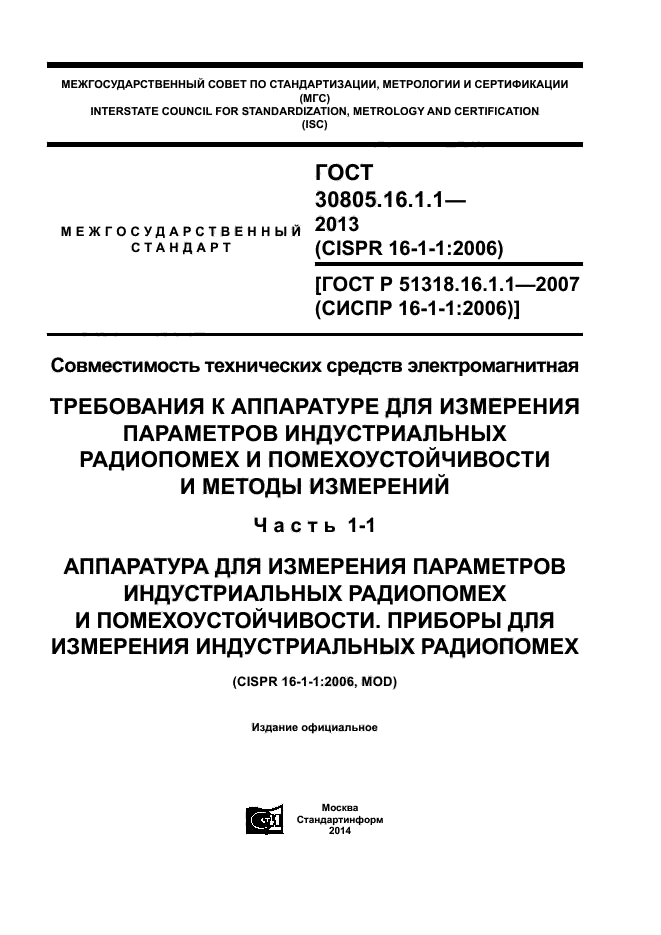

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ (МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION (ISC)

ГОСТ

30805.16.1.1 —

МЕЖГОСУДАРСТВЕННЫЙ 2013

стандарт (CISPR 16-1-1:2006)_

[ГОСТ P 51318.16.1.1—2007 (СИСПР 16-1-1:2006)]

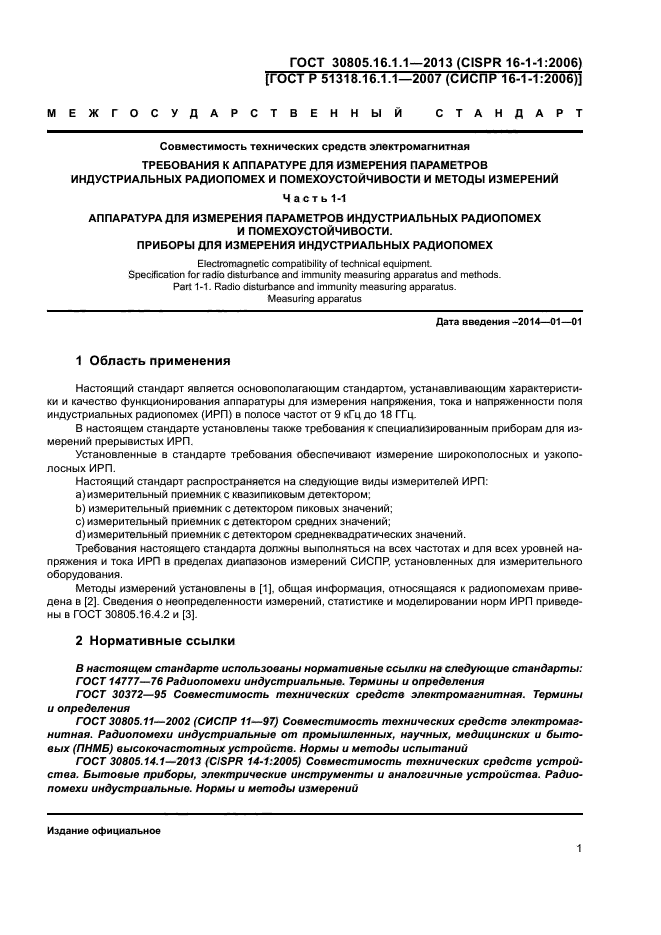

Совместимость технических средств электромагнитная

ТРЕБОВАНИЯ К АППАРАТУРЕ ДЛЯ ИЗМЕРЕНИЯ ПАРАМЕТРОВ ИНДУСТРИАЛЬНЫХ РАДИОПОМЕХ И ПОМЕХОУСТОЙЧИВОСТИ И МЕТОДЫ ИЗМЕРЕНИЙ

Часть 1-1

АППАРАТУРА ДЛЯ ИЗМЕРЕНИЯ ПАРАМЕТРОВ ИНДУСТРИАЛЬНЫХ РАДИОПОМЕХ И ПОМЕХОУСТОЙЧИВОСТИ. ПРИБОРЫ ДЛЯ ИЗМЕРЕНИЯ ИНДУСТРИАЛЬНЫХ РАДИОПОМЕХ

(CISPR 16-1-1:2006, MOD)

Издание официальное

Москва

Стандартинформ

2014

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные. правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сводония о стандарте

1 ПОДГОТОВЛЕН Санкт-Петербургским филиалом «Ленинградское отделение Научно-исследовательского института радио» (Филиал ФГУП НИИР—ЛОНИИР) и Техническим комитетом по стандартизации ТК 30 «Электромагнитная совместимость технических средств»

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 марта 2013 г. №55-П)

За принятие проголосовали:

KpaiKoe наименование страны по МК (ИСО 3166)004-97	Коя страныпо МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Беларусь	BY	Госстандарт Республики Беларусь
Киргизия	KG	Кыргыэстандарг
Молдова	MD	Молдова-Стандарт
Россия	RU	Росстандарт
Таджикистан	TJ	Таджикстандзрт
Узбекистан	UZ	Агентство «Узстандарт»
Украина	UA	Госпотребстандарт Украины

4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 июля 2013 г. No436-ct межгосударственный стандарт ГОСТ 30805.16.1.1-2013 (CISPR 16-1-1:2006) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.

5 Настоящий стандарт модифицирован по отношению к международному стандарту CISPR 16-1-1:2006 Specification for radio d/Sturbance and immunity measuring apparatus and methods — Part 1: Radio d/Sturbance and immunity measuring apparatus — Measuring apparatus (Требования к аппаратуре для измерения радиопомех и помехоустойчивости и методы измерений. Часть 1-1. Аппаратура для измерения радиопомех и помехоустойчивости. Измерительная аппаратура).

Международный стандарт CISPR 16-1-1:2006 подготовлен Международным специальным комитетом по радиопомехам (CISPR) Международной электротехнической комиссии (IEC). подкомитетом А «Измерения радиопомех и статистические методы».

Настоящее объединенное издание международного стандарта CISPR 16-1-1 включает в себя второе издание, опубликованное в 2006 г. и Изменение 1 (2006 г.).

Перевод с английского языка (еп).

Наименование настоящего стандарта изменено относительно наименования международного стандарта для приведения в соответствии с ГОСТ 1.5-2001 (подраздел 3.6).

Ссылки на международные стандарты, которые приняты в качестве межгосударственных стандартов. заменены в разделе «Нормативные ссылки» и тексте стандарта ссылками на соответствующие межгосударственные стандарты.

Дополнительные фразы и слова, внесенные в текст стандарта для уточнения области распространения и объекта стандартизации, выделены полужирным курсивом. Термин «радиочастотное возмущение» («radio d/Sturbance») заменен на термин «индустриальная радиопомеха» в целях соблюдения принятой терминологии.

Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.

Степень соответствия — модифицированная (MOD).

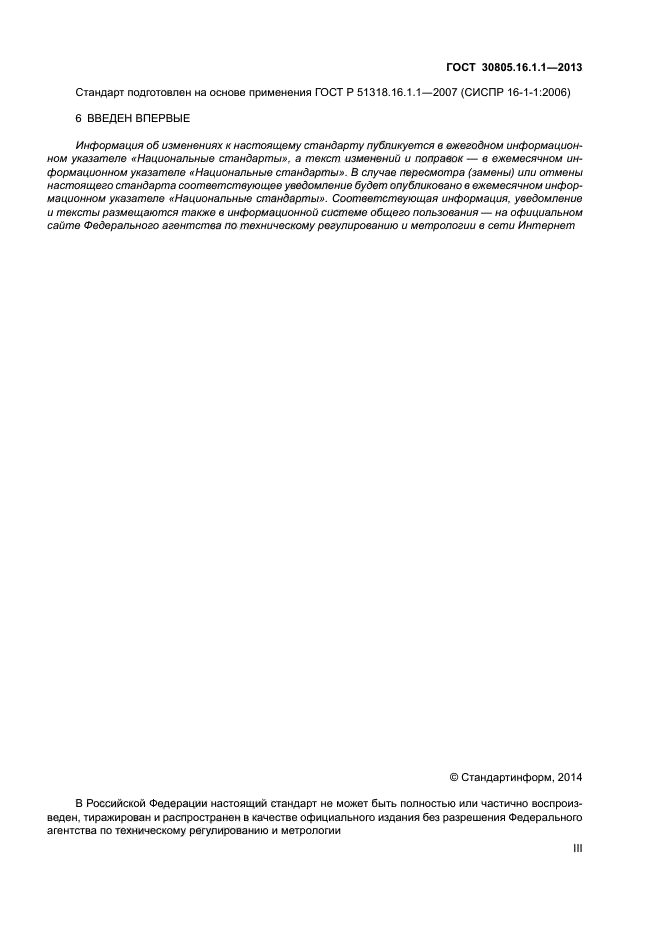

Стандарт подготовлен на основе применения ГОСТ Р 51318.16.1.1-2007 {СИСПР 16-1-1:2006)

6 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты»_Т а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случав пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Фвдералыюго агентства по техническому регулированию и метрологии в сети Интернет

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

ГОСТ 308051611-2013

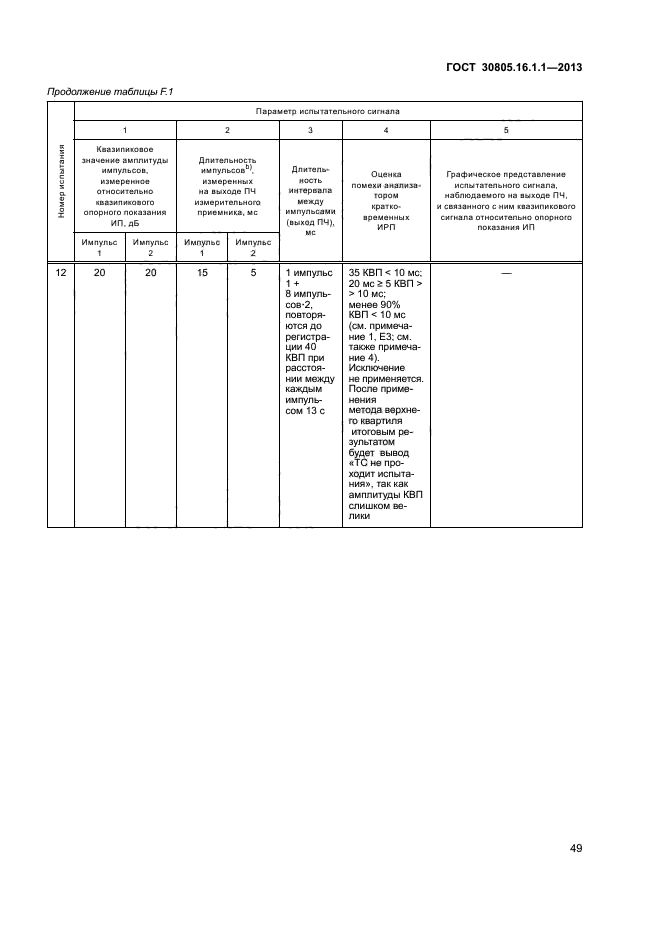

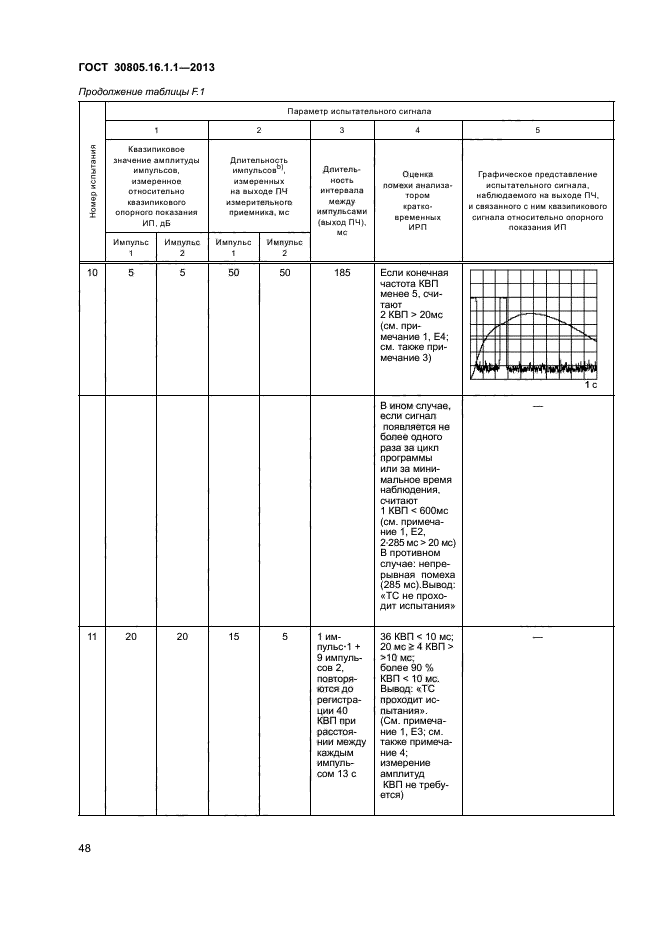

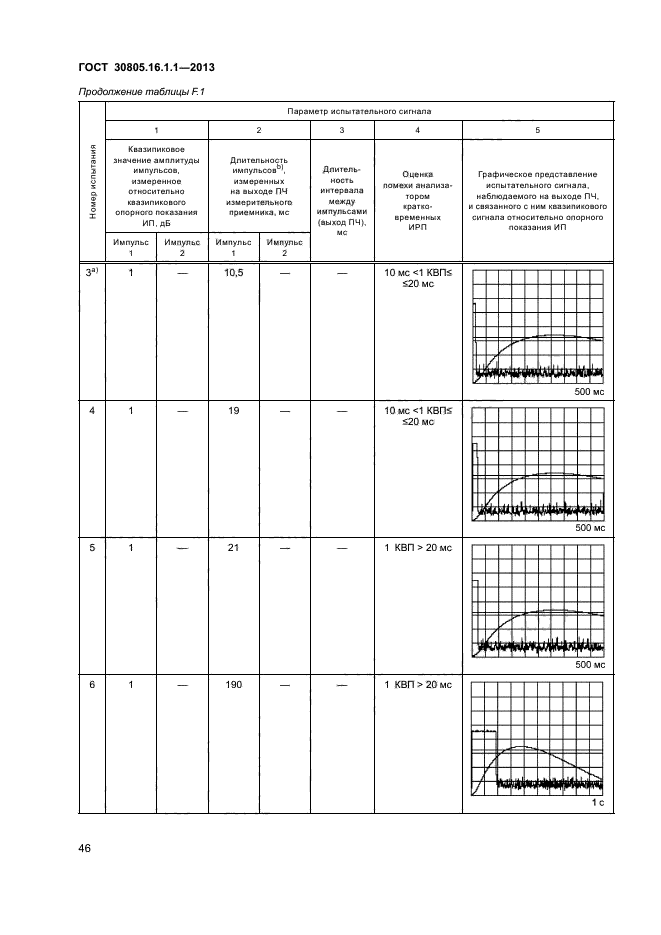

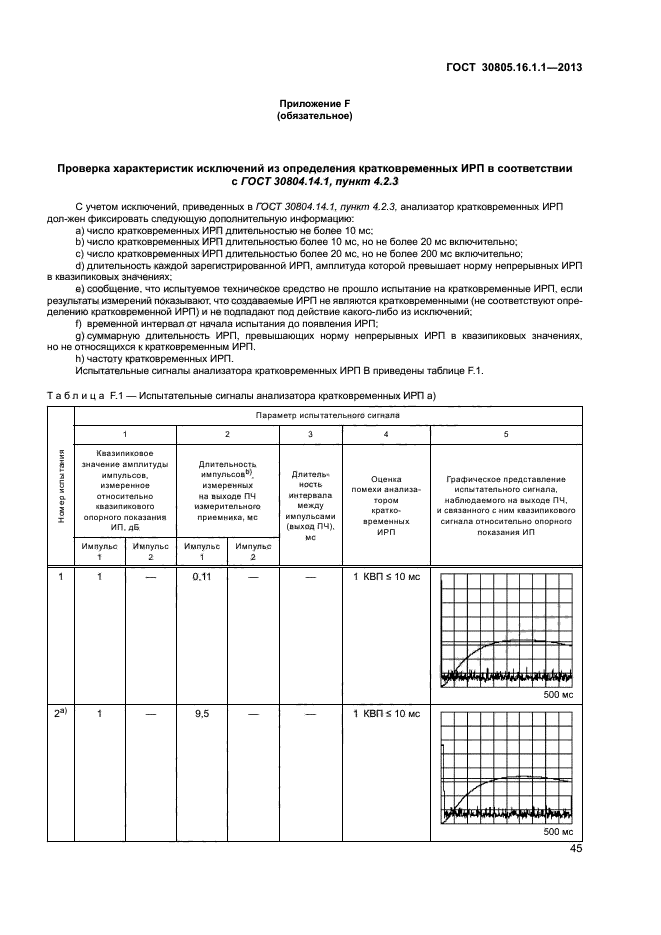

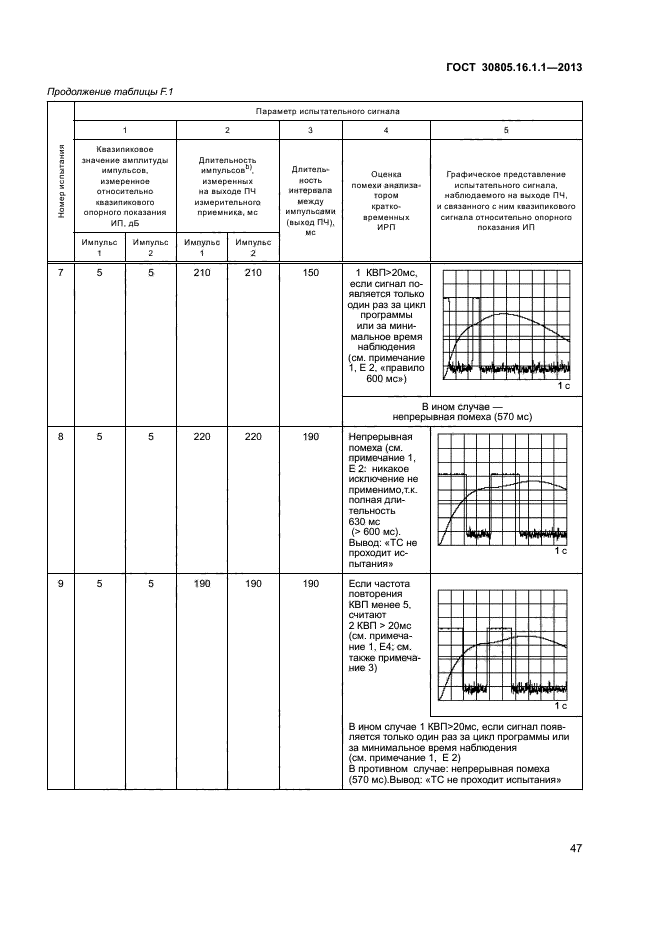

Продолжение табтщы F.1

Параметр испытательного сиггала

Кьагнпнхоюе ^качение амплитуды НМПуЛЬСОЬ, юмеренюе относится* мэ Х*АЗНЯИХО*ОГО опорного ПО*.Л! АНИК

ИП, дБ

racryxjc 1 xxryxic 2

Длится! нос п НМПуЛЬСО*^Ь), намеренных на * их оде ПЧ жмернтеялного прнемннха, хс

кэслупс 1 ЗОСГуПС 2

Длительность Оценха помехи

ннтер ьала аналюатором

между хрлтхо* ременных ИРП

нмпул1сАмн (*ыход ПЧ), мс

Графичесхое предстл* ленне не питатель кого

С КТ НАГ. А,

кабг.юдлемого ил хыходе ПЧ н с*язлнмого С КИМ

Х*А2НПНХО*ОТО

СИГНАЛА

относительно опорного ПОХА! АНИЛ ИП

В ином случае, если сих как

яольялется не более

ОДНОГО pAIA JA ЦИХЯ

Программы НИ ia михкхал* мое ьремх наблюдения, считают 1 КВП<600мс (см прнхечание 1, Е2, >285 мс > 20 мс)

В про-па мох случае. непрершиал помех a (2S5 ж) Вывод: «ТС не проходит ИСПЫТАНИЯ»

1 НМПуЛЬС‘1 ♦

9 нмпул*со* 2, по» торяютсл до регистрации 40 КВП при расстоянии ме .-д у ха* дым нм-пульсом 13

36 КВП < Юме,

20 мс > 4 КВП >10 кс,

более 90*/. КВП < Юме Bin од «ТС проходит не пита них»

(См примечание 1, ЕЗ; ем т*х*е примечание 4, юмеренне Амплитуд КВП не требуете л)

’ 35 КВП < Юме;

20 мс > 5КВП> 10 мс, менее 90*/. КВП< Юме (ем примечание 1, Е3,см тахже примечание 4).

Исхлючеииене применяете л После применения метода херхнехо хзартхля итого*им результатом будет *шод «ТС не проходит не питаниям,

TAX ХАХ АМПЛИТУДЫ КВП елнихом хеянхи

1 импульс 1 *

S хмпуль со* -2, по* тор лютел до регистрации 40 КВП при рас сто лини мемдухажднм импульсом 13 с

ГОСТ 30805.16.1.1-2013

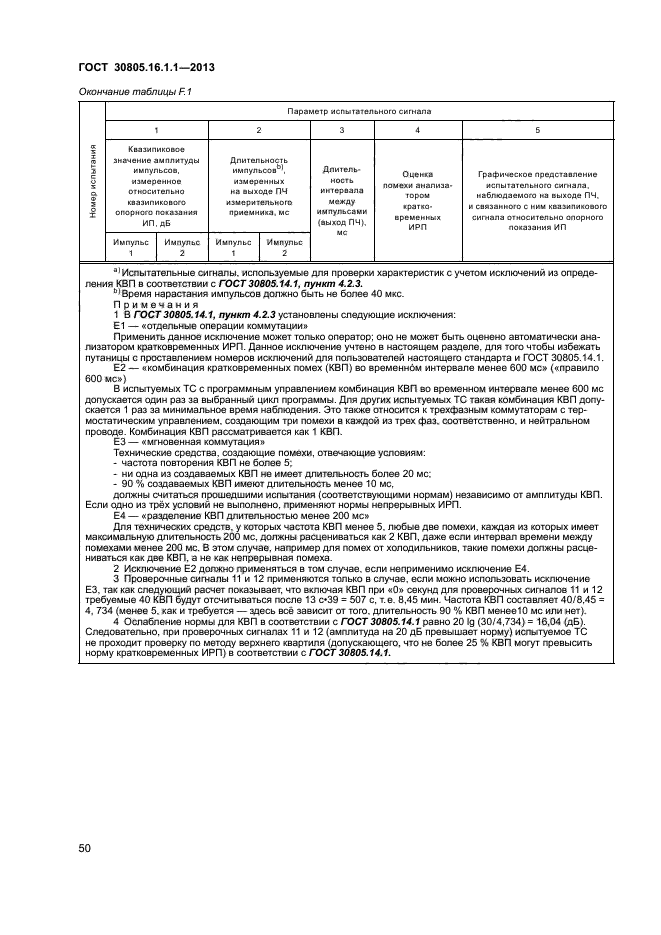

Окончание таблицы F. 1

** Испытательные сигналы, используемые для проверки характеристик с учетом искпюченийиз определения КВ П в соответствии с ГОСТ 30805.14.1, пункт 4,2.3.

^Ь) Время нарастания импульсов должно быть не более 40 мкс.

Примечания

1 В ГОСТ30805.14.1, пункт 4.2.3, установлены следующие исключения:

Е1 -«отдельные операции коммутации»

Применить данное исключение может только оператор, оно не может быть оценено автоматически анализатором кратковременных ИРП. Данное исключение учтено в настоящем разделе, для того чтобы избежать путаницы с проставлением номеров исключений для пользователей настоящего стандарта и ГОСТ 30805.14.1

Е2 — «комбинация кратковременных помех (КВП) во временном интервале менее 600 мс» («правило 600 мс»)

В испытуемых ТС с программным управлением комбинация КВП во временном интервале менее 600 мс допускается один раз за выбранный цикл программы. Для других испытуемых ТС такая комбинация КВП допускается 1 раз за минимальное время наблюдения. Это также относится к трех фазным коммутаторам с термостатическим управлением, создающим три помехи в каждой из трех фаз, соответственно, и нейтральном проводе. Комбинация КВП рассматривается как 1 КВП.

ЕЗ — «мгновенная коммутация»

Технические средства, создающие помехи, отвечающие условиям

— частота повторения КВП не более 5,

— ни одна из создав аемых КВП не имеет длительность более 20 мс;

— 90 % создаваемых КВП имеют длительность менее 10 мс,

должны считаться прошедшими испытания (соответствующими нормаьф независимо от амплитуды КВП. Если одно из трёх условий не выполнено, применяют нормы непрерывных ИРП.

Е4 — «разделение КВП длительностью менее 200 мс»

Для технических средств, у которых частота КВП менее 5, любые две помехи, каждая из которых имеет максимальную длительность 200 мс, должны расцениваться как 2 КВП, даже если интервал времени между помехами менее 200 мс. В этом случае, например для помех от холодильников, такие помехи должны расцениваться как две КВП, а не как непрерывная помеха.

2 Исключение Е2 должно применяться в том случае, если неприменимо исключение

Е4.

3 Проверочные сигналы 11 и 12 применяются только в случае, если можно использовать исключение ЕЗ, так как следующий расчет показывает, что включая КВП при «0» секунд для проверочных сигналов 11 и 12 требуемые 40 КВП будут отсчитываться после 13 с»39 = 507 с, т.е. 8,45 мин. Частота КВП составляет 40^5,45 = 4, 734 (менее 5, как и требуется-здесь всё зависит от того, длительность 90 % КВП менееЮ мс или нет).

4 Ослабление нормы для КВП в соответствии с ГОСТ30805.14.1 равно 20 lg (30/4,734) = 16,04 (дБ). Следовательно при проверочных сигналах 11 и 12 (амплитуда на 20 дБ превышает норму) испытуемое ТС не проходит проверку по методу верхнего квартиля (допускающего, что не более 25 % КВП могут превысить норк^г кратковременных ИРП) в соответствии с ГОСТ30805.14,1._

ГОСТ 308051611-2013

□

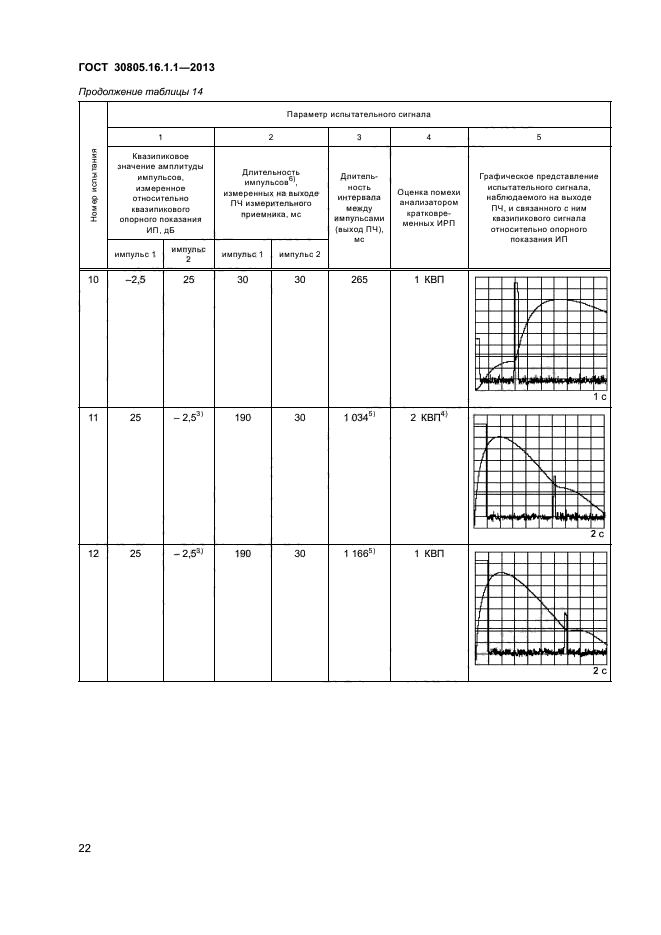

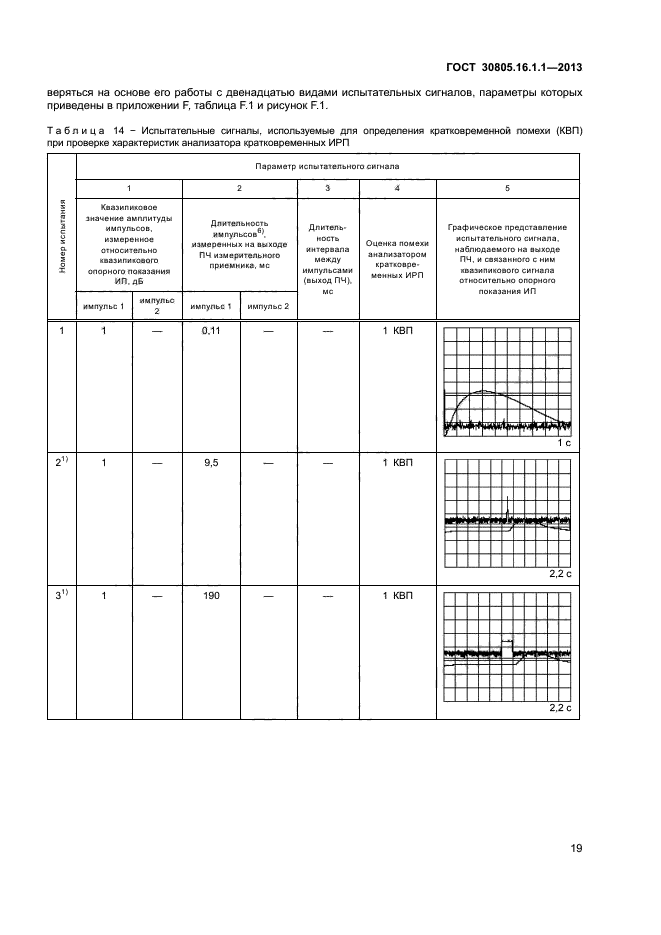

Номер жпытання	Пепитлтег.ишй сигнал	Оценка С го мощью акалюатора
1	jail ж/1 яБ	1 КВП < 10 мс
2	\| 9.5 асс/1 s5	1 КВП < 10 мс
3	\| 10.5 atc/l яБ	Юмс<1КВП<20мс
4	\| 19 ас/1 яБ	10 мс< 1 КВП < 20мс
5	\| 21 ас/1 яБ	1 КВП > 20мс
6	190 асс/1 яБ	1 КВП> 20 мс
7	210 ас/5яБ 210 ап/5 яБ 150 ас	1 КВП <600 мс (прогрллхио-уяратлемие ТС)
S	220 ак/5 яБ 220 ас/5 яБ 190 ate	Непрерианме >600 мс
9	190 ате/5 яБ ___ 190 ас/5 яБ 190 асс	1 КВП < 600 мс (считактсл ш 2 КВП по правшу рефрижератора)
10	50ак/5яБ 50ж/5 яБ 1S5 ас	ДлдН< 5-2КВП ДядН> 5- м>ф«?иахш. мм 1 УЗ П <600 X: - ею ГфОЗЗЬШОЮ- уяраяшюа 1C
11	9 joctvxjccu.’S ас/20 яБ 15 ас/20 яБ-/ ……………. ■ ‘/ 1 ¹¹ \|l3r\| i \|l3r \|i v\|: i.-\|li\| ll\| пэаторжютс* sp регистрами 40КВП	36 КВП < Юме 10 мс< 4 КВП < 20 мс
12	Snaaniocoa/5 acc/20 яБ 15 ac/20 яБ-/ ¹ ^ 1 ^I3c \| \| \| ,\| \| ,\| \| ,\| пгатораетсхяоря1стр1адш40 КВП	35 КВП < Юме 10 мс< 5 КВП < 20 мс

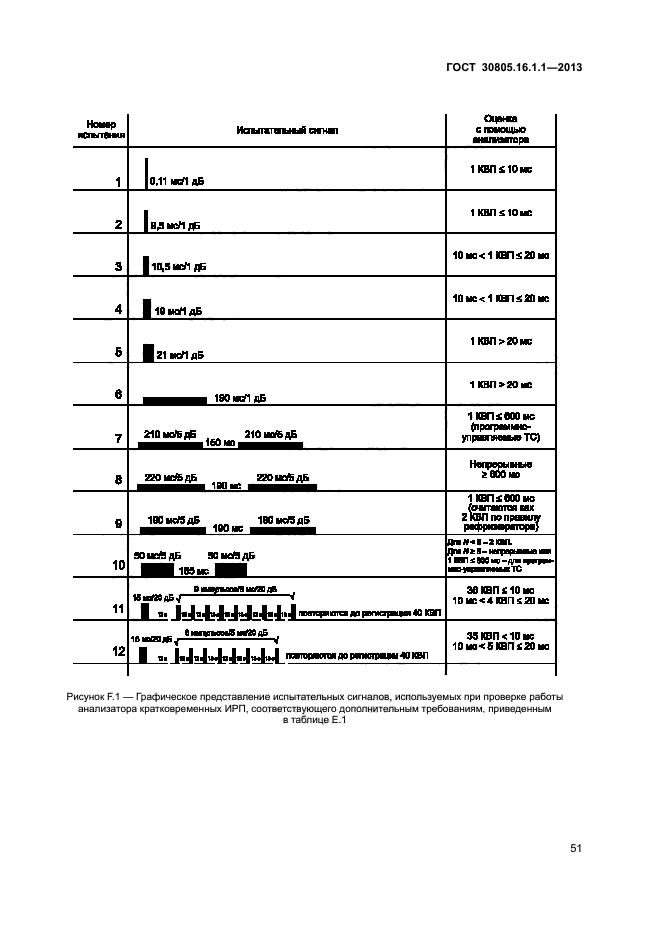

Рисунок F.1 — Графическое представление испытательных сигналов, используемых при проверке работы анализатора кратковременных И РП, соответствующего дополнительным требованиям, приведенным в таблице Е.1

ГОСТ 30805.16.1.1-2013

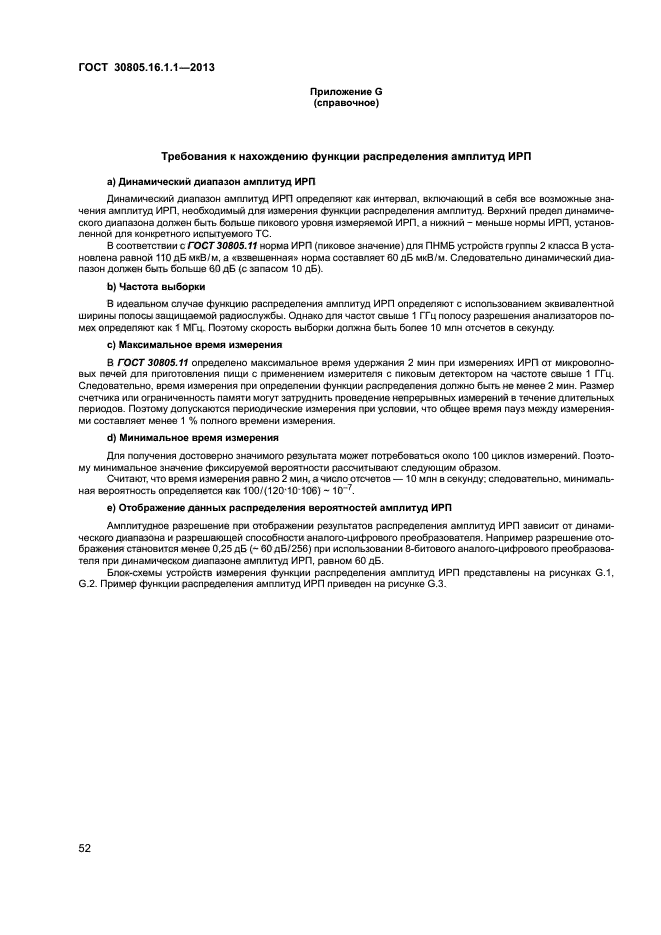

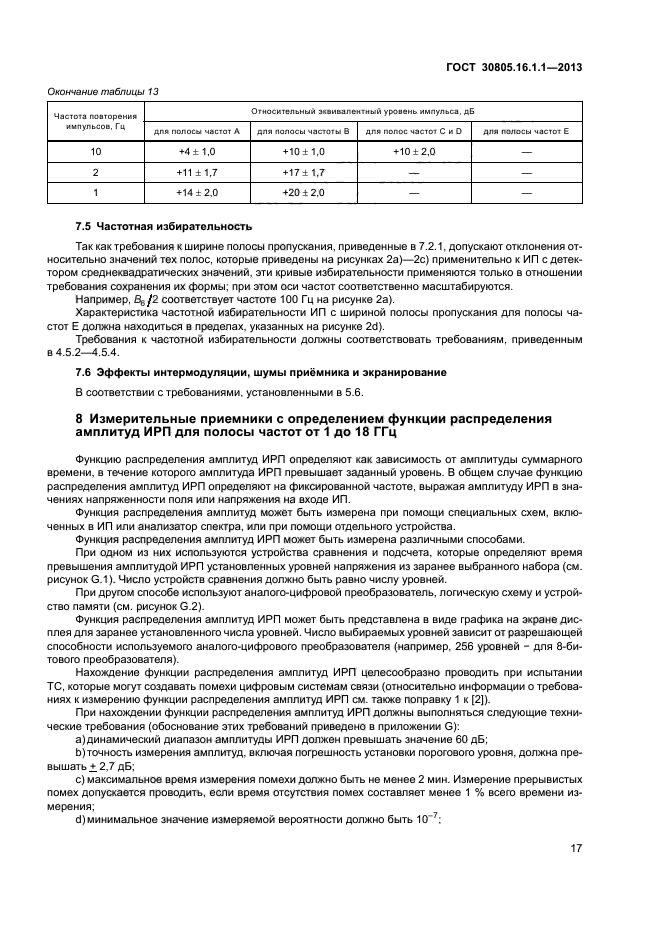

Приложение G (справочное)

Требования к нахождению функции р аспр еделетия амплитуд ИРП

a) Динамический диапазон амплитуд ИРП

Динамический диапазон амплитуд ИРП определяют как интервал, включающий в себя все возможные значения амплитуд ИРП, необходимый для измерения функции распределения амплитуд. Верхний предел динамического диапазона должен быть больше пикового уровня измеряемой ИРП, а нижний — меньше нормы ИРП, установленной для конкретного испытуемого ТС.

В соответствии с ГОСТ 30805.11 норма ИРП (пиковое значение) для ПНМБ устройств группы 2 класса В установлена равной 110 дБ мкВ/м, а «взвешенная» норма составляет 60 дБ мкВ/м. Следовательно динамический диапазон должен быть больше 60 дБ (с запасом 10 дБ).

b) Частота выборки

В идеальном случае функцию распределения амплитуд ИРП определяют с использованием эквивалентной ширины полосы защищаемой радиослужбы. Однако для частот свыше 1 ГТц п оло су разр ешения ана лизат ор о в п омех опр ед еляю т как 1 МГц. Поэтому скорость выборки должна быть более 10 млн отсчетов в секунду.

c) Максимальное время измерения

В ГОСТ 3080S.11 определено максимальное время удержания 2 мин при измерениях ИРП от микроволновых печей для приготовления пищи с применением

ГОСТ 308051611-2013

измерителя с пиковым детектором на частоте свыше 1 ГГц. Следовательно, время измерения при определении функции распределения должно быть не менее 2 мин Размер счетчика или ограниченность памяти могут затруднить проведение непрерывных измерений в течение длительных периодов. Поэтому допускаются периодические измерения при условии, что общее время пауз между измерениями составляет менее 1 % полного времени измерения

d) Минимальное время измерения

Для получения достоверно значимого результата может потребоваться около 100 циклов измерений. Поэтому минимальное значение фиксируемой вероятности рассчитывают следующим образом

Считают, что время измерения равно 2 мин, а число отсчетов — 10 млн в секунду, следовательно, минимальная вероятность определяется как 100/( 120*10*10^б) ~ 10″⁷.

д) Отображение данных распределения вероятностей амплитуд ИРП

Амплитудное разрешение при отображении результатов распределения амплитуд ИРП зависит от динамического диапазона и разрешающей способности аналого-цифрового преобразователя. Например, разрешение отображения становится менее 0,25 дБ (~ 60 дБ/256) при использовании S-битового аналого-цифрового преобразователя при динамическом диапазоне амплитуд ИРП, равном 60 дБ.

Блок-схемы устройств измерения функции распределения амплитуд ИРП представлены на рисунках G.l, G.2. Пример функции распределения амплитуд ИРП приведен на рисунке G.3.

ГОСТ 30805.16.1.1-2013

Г®

Тактоиае нжг/r.i си

Вход

Об

устройся© ср*х пенях №1

Лотнчесхлл схема № 1

С«ввтжх Nsl

ТуСГаММ ШВ| 7/, уромш Nil

Устройсяо срмжхш№2

Логическая схема №2

Счетчнх Ni2

ЛЗара,

■уста мох г.еккый 7/уро*е» №2

Ус-rpofcno сра*яенж* N: п

Логическая схема Ns и

Счетчнк1

^Зарааее I устам»хехжой

/<^уромю Hs n

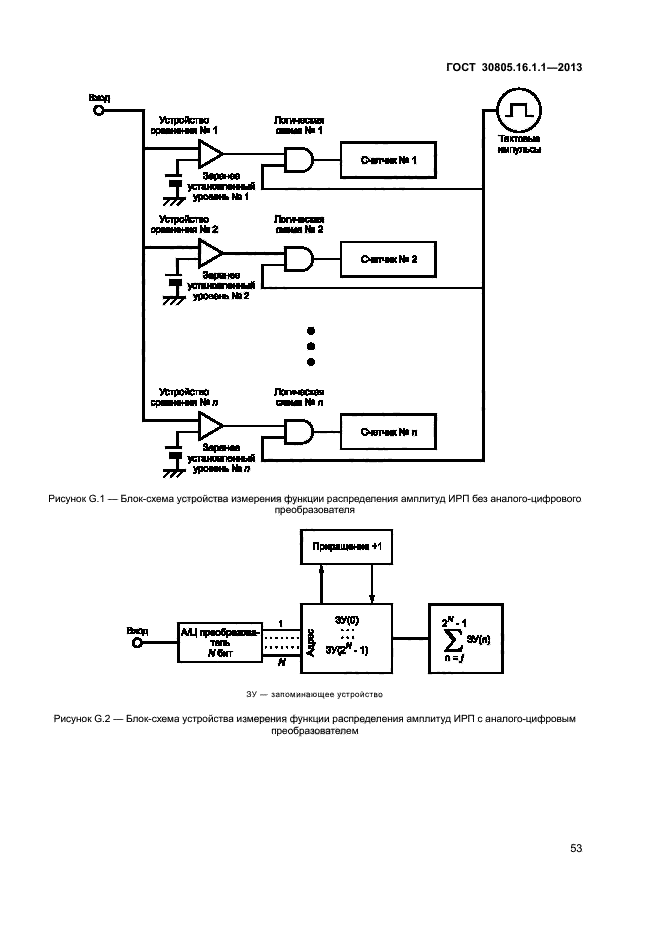

Рисунок G.1 — Блок-схема устройства измерения функции распределения амплитуд ИРП без аналого-цифрового преобразователя

100

ЗУ — запоминающее устройство

ГОСТ 308051611-2013

Рисунок G.2 — Блок-схема устройства измерения функции распределения амплитуд ИРП с аналог о-цифр овым прео бра зо ват ел ем

Амплитуда, дБмкВ/м

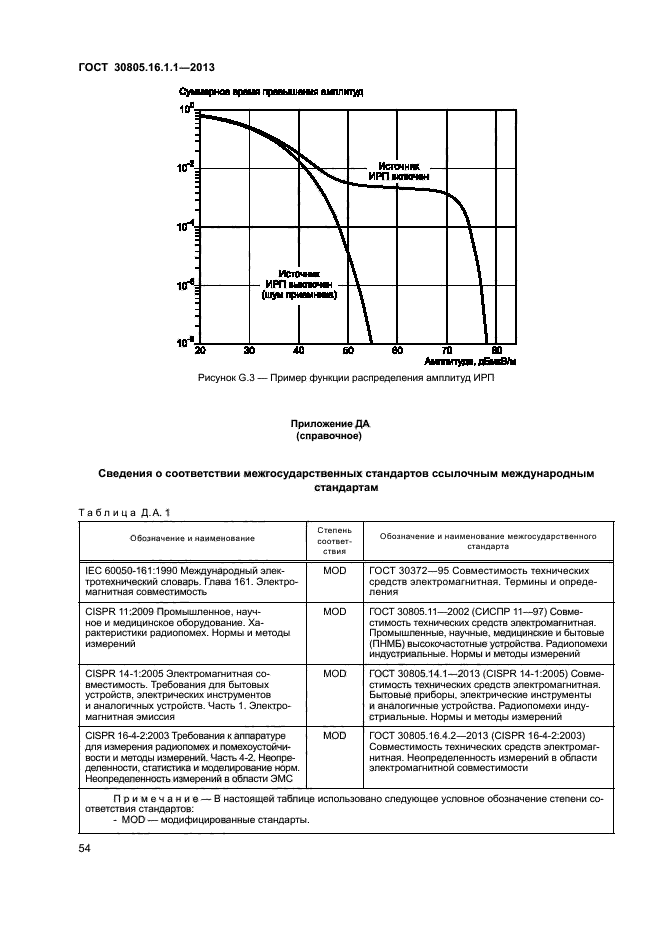

Рисунок G.3-Пример функции распределения амплитуд ИРП

101

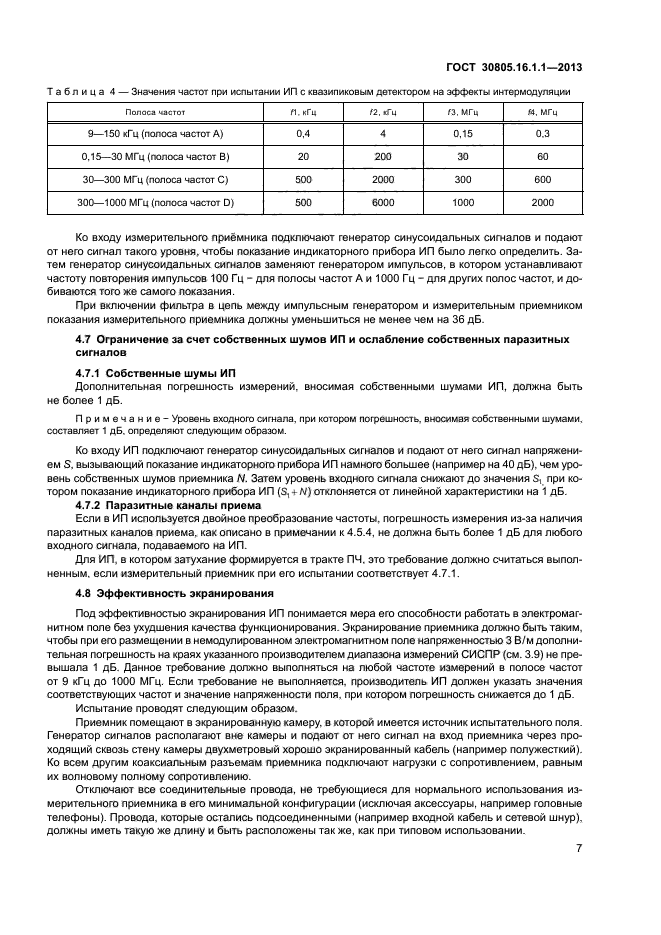

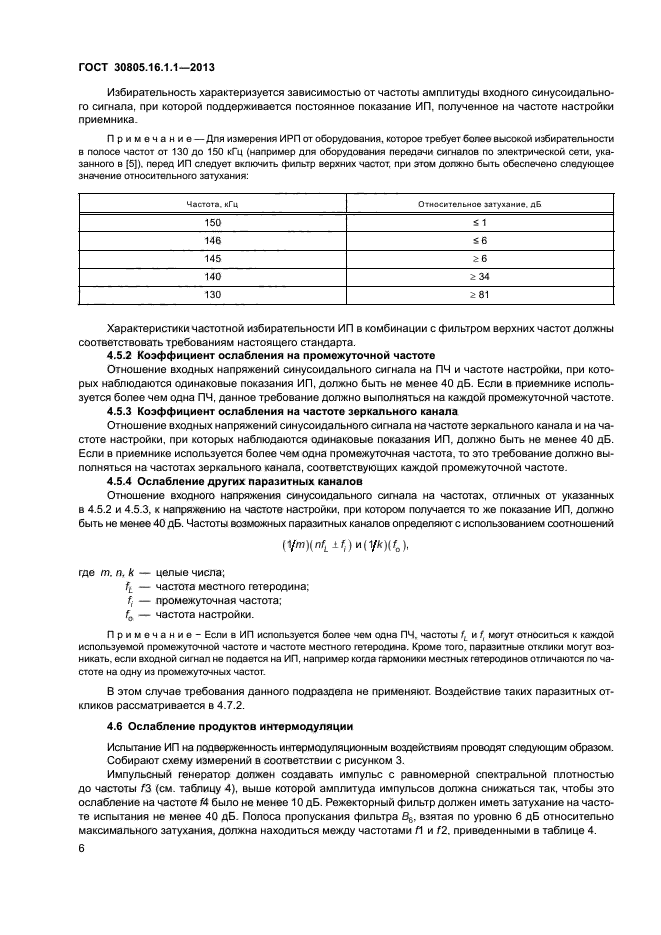

Таблица 4 — Значения частот при испытании ИП с квазипиковым детектором на эффекты интермодуляции

Полоса частот	П. кГц	П. кГц	ГЗ. МГц	И. МГц
9—150 кГц (полоса частот А)	0.4	4	0,15	0.3
0.15—30 МГц (полоса частот В)	20	200	30	60
30—300 МГц (полоса частот С)	500	2000	300	600
300—1000 МГц (полоса частот D)	500	6000	1000	2000

Ко входу измерительного приёмника подключают генератор синусоидальных сигналов и подают от него сигнал такого уровня, чтобы показание индикаторного прибора ИП было легко определить. Затем генератор синусоидальных сигналов заменяют генератором импульсов, в котором устанавливают частоту повторения импульсов 100 Гц — для полосы частот А и 1000 Гц — для других полос частот, и добиваются того же самого показания.

При включении фильтра в цепь между импульсным генератором и измерительным приемником показания измерительного приемника должны уменьшиться не менее чем на 36 дБ.

4.7 Ограничение за счет собственных шумов ИП и ослабление собственных паразитных

сигналов

4.7.1 Собственные шумы ИП

Дополнительная погрешность измерений, вносимая собственными шумами ИП, должна быть не более 1 дБ.

Примечание — Уровень входного сигнала, при котором погрешность, вносимая собственными шумами, составляет 1 дБ. определяют следующим образом.

Ко входу ИП подключают генератор синусоидальных сигналов и подают от него сигнал напряжением S. вызывающий показание индикаторного прибора ИП намного большее (например на 40 дБ), чем уровень собственных шумов приемника N. Затем уровень входного сигнала снижают до значения S, при котором показание индикаторного прибора ИП (S, + N) отклоняется от линейной характеристики на 1 дБ.

4.7.2 Паразитные каналы приема

Если в ИП используется двойное преобразование частоты, погрешность измерения из-за наличия паразитных каналов приема, как описано в примечании к 4.5.4. не должна быть более 1 дБ для любого входного сигнала, подаваемого на ИП.

Для ИП, в котором затухание формируется в тракте ПЧ. это требование должно считаться выполненным. если измерительный приемник при его испытании соответствует 4.7.1.

4.8 Эффективность экранирования

Под эффективностью экранирования ИП понимается мера его способности работать в электромагнитном поле без ухудшения качества функционирования. Экранирование приемника должно быть таким, чтобы при его размещении в немодулированном электромагнитном поле напряженностью 3 В/м дополнительная погрешность на краях указанного производителем диапазона измерений СИСПР (см. 3.9) не превышала 1 дБ. Данное требование должно выполняться на любой частоте измерений в полосе частот от 9 кГц до 1000 МГц. Если требование не выполняется, производитель ИП должен указать значения соответствующих частот и значение напряженности поля, при котором погрешность снижается до 1 дБ.

Испытание проводят следующим образом.

Приемник помещают в экранированную камеру, в которой имеется источник испытательного поля. Генератор сигналов располагают вне камеры и подают от него сигнал на вход приемника через проходящий сквозь стену камеры двухметровый хорошо экранированный кабель (например полужесткий). Ко всем другим коаксиальным разьемам приемника подключают нагрузки с сопротивлением, равным их волновому полному сопротивлению.

Отключают все соединительные провода, не требующиеся для нормального использования измерительного приемника в его минимальной конфигурации (исключая аксессуары, например головные телефоны). Провода, которые остались подсоединенными (например входной кабель и сетевой шнур), должны иметь такую же длину и быть расположены так же, как при типовом использовании.

Диапазон изменения уровня входного сигнала должен быть достаточным для обеспечения граничных значений диапазона измерений СИСПР. Напряженность испытательного поля контролируют измерителем напряженности поля. Показание индикаторного прибора приемника при наличии испытательного поля не должно отличаться более чем на 1 дБ от показания при отсутствии поля.

4.8.1 Нормы на ИРП, создаваемые самим измерительным приемником

4.8.1.1 Напряжение ИРП на зажимах

Напряжение ИРП на любых зажимах ИП для подсоединения внешних линий (не только на сетевых зажимах) не должно превышать норм ИРП для оборудования класса Б. установленных в ГОСТ 30805.11, пункт 5.1.

Для экранированного оборудования не требуется проведение измерений напряжения ИРП на внутренних проводниках экранированных соединений.

Мощность, наведенная местным гетеродином на входе ИП при нагрузке входа на характеристическое полное сопротивление, не должна превышать 34 дБ(пВт). что эквивалентно напряжению 50 мкВ на сопротивлении 50 Ом.

4.8.1.2 Напряженность поля ИРП

Напряженность поля ИРП, создаваемых ИП, не должна превышать норм ИРП для оборудования класса Б. установленных в ГОСТ 30805.11. пункт 5.2 для полосы частот от 9 кГц до 1000 МГц. ИП должен соответствовать этим нормам также в полосах частот, выделенных для ПНМБ высокочастотных устройств (см. ГОСТ 30805.11. приложение Д).

В полосе частот от 1 до 18 ГГц должна применяться норма 45 дБ (пВт).

До проведения измерений по 4.8.1.1. 4.8.1.2 необходимо убедиться, что собственные шумы испытательного оборудования не оказывают влияния на результаты измерений ИП (например при компьютерном контроле).

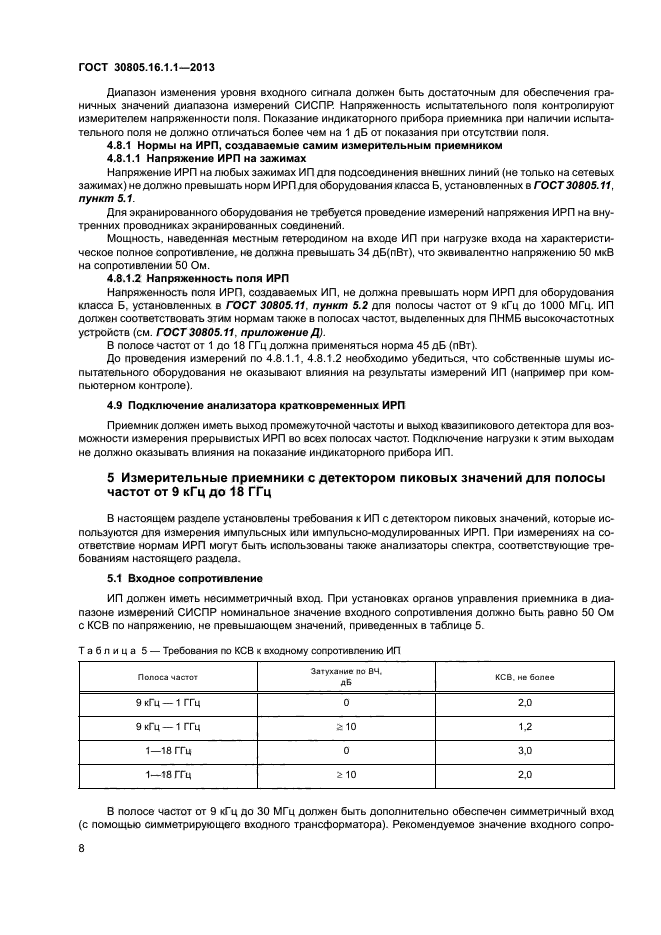

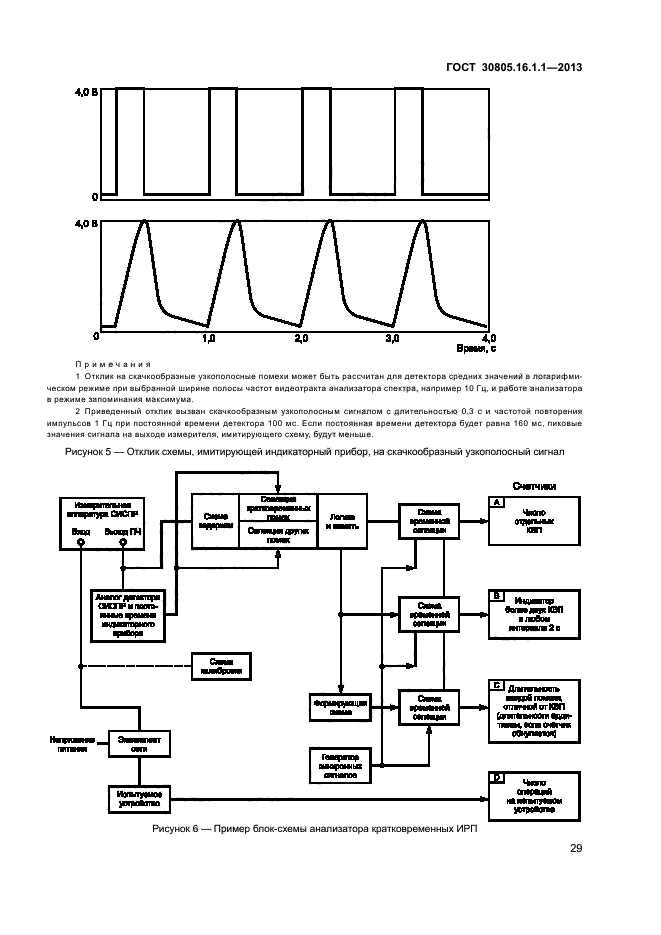

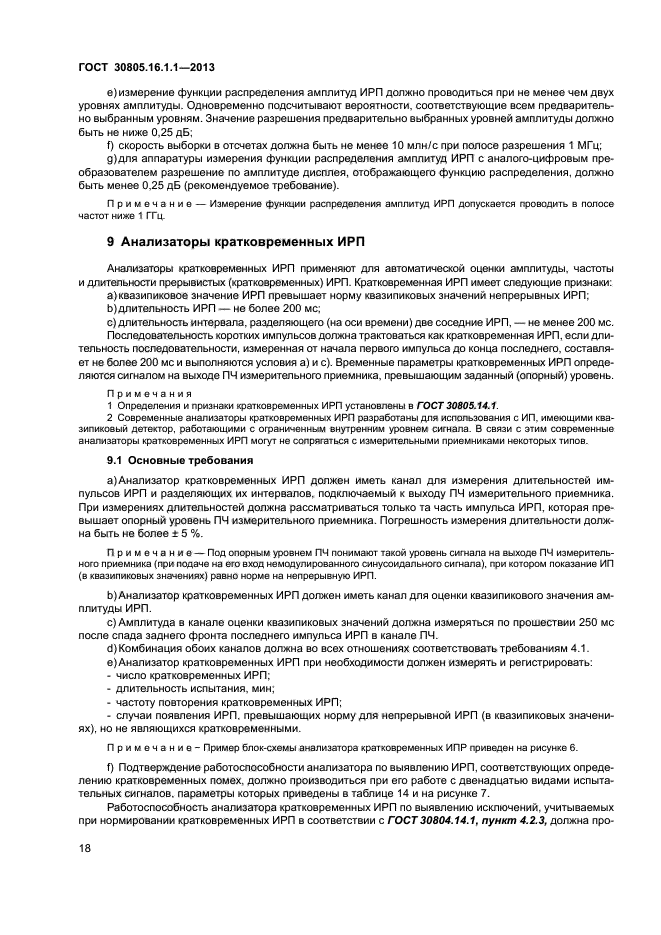

4.9 Подключение анализатора кратковременных ИРП

Приемник должен иметь выход промежуточной частоты и выход квазипикового детектора для возможности измерения прерывистых ИРП во всех полосах частот. Подключение нагрузки к этим выходам не должно оказывать влияния на показание индикаторного прибора ИП.

5 Измерительные приемники с детектором пиковых значений для полосы частот от 9 кГц до 18 ГГц

В настоящем разделе установлены требования к ИП с детектором пиковых значений, которые используются для измерения импульсных или импульсно-модулированных ИРП. При измерениях на соответствие нормам ИРП могут быть использованы также анализаторы спектра, соответствующие требованиям настоящего раздела.

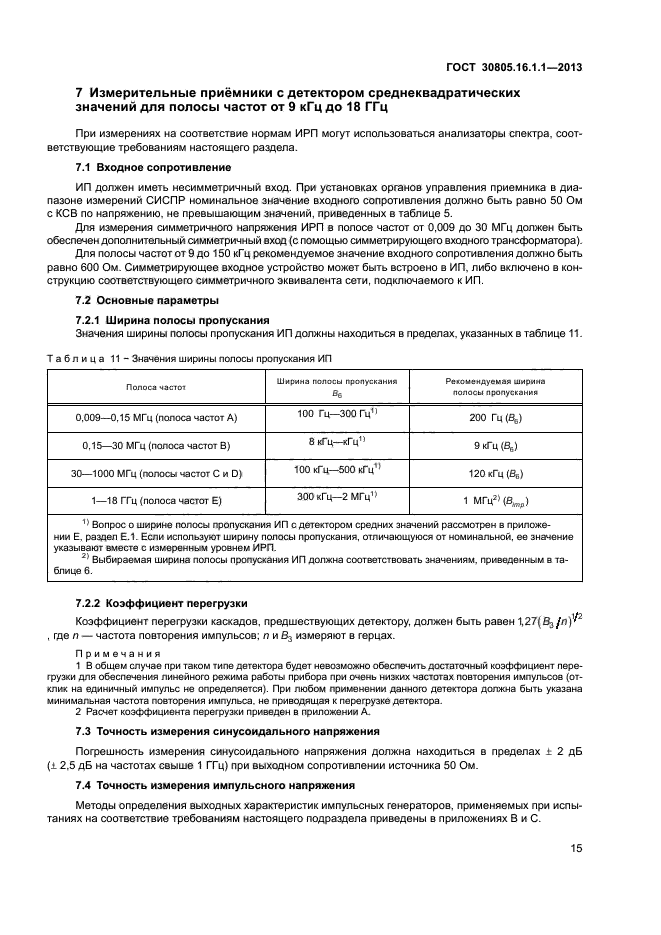

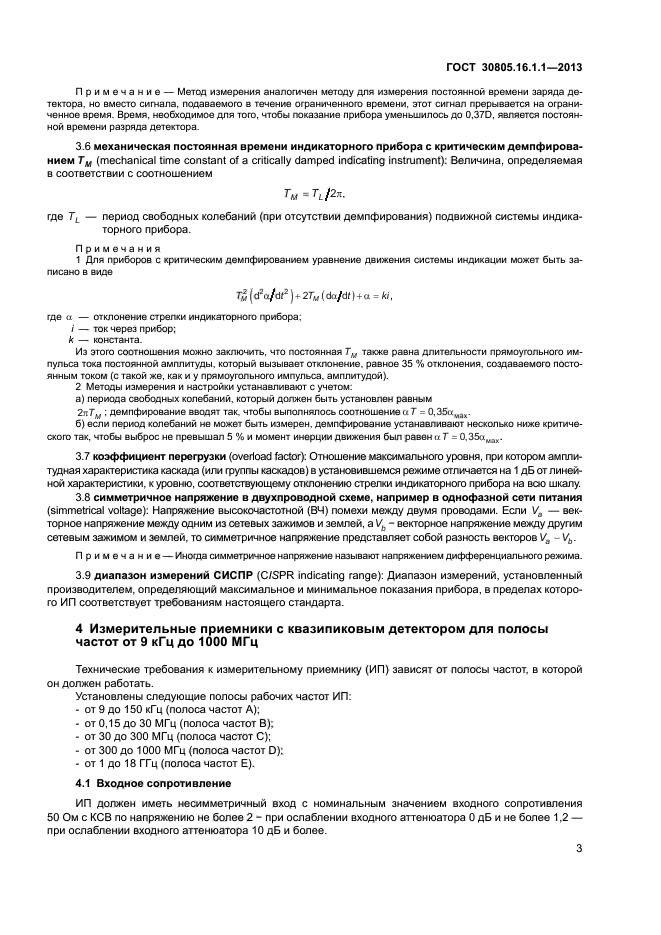

5.1 Входное сопротивлонио

ИП должен иметь несимметричный вход. При установках органов управления приемника в диапазоне измерений СИСПР номинальное значение входного сопротивления должно быть равно 50 Ом с КСВ по напряжению, не превышающем значений, приведенных в таблице 5.

Таблица 5 — Требования по КСВ к входному сопротивлению ИП

Полоса частот	Затухание по ВЧ. дБ	КСВ. не более
9 кГц — 1 ГГц	0	2.0
9 кГц — 1 ГГц	г ю	1.2
1—18 ГГц	0	3.0
1—18 ГГц	г ю	2.0

В полосе частот от 9 кГц до 30 МГц должен быть дополнительно обеспечен симметричный вход (с помощью симметрирующего входного трансформатора). Рекомендуемое значение входного сопро-

ГОСТ 30805.16.1.1-2013

тивломия для полосы частот от 9 до 150 кГц равно 600 Ом. Симметрирующее входное устройство может быть включено в конструкцию соответствующего симметричного эквивалента сети, подключаемого к ИП. либо встроено в ИП.

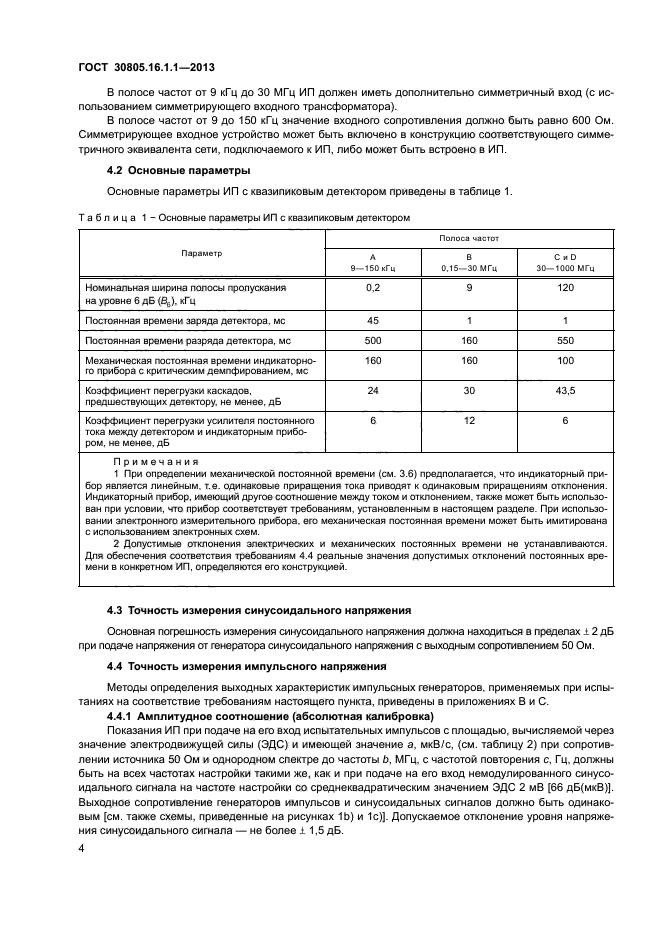

5.2 Основные параметры

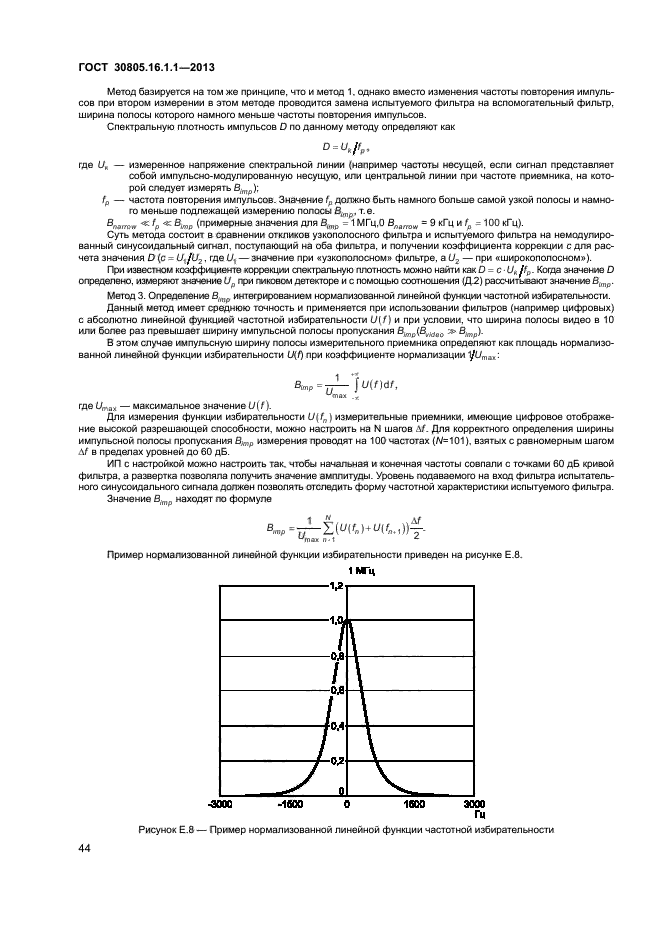

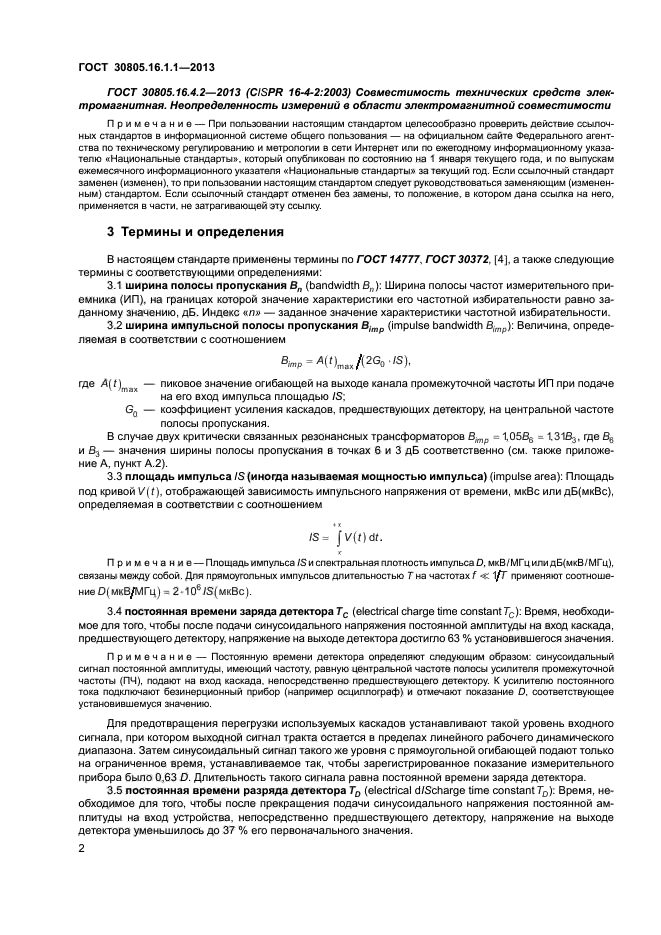

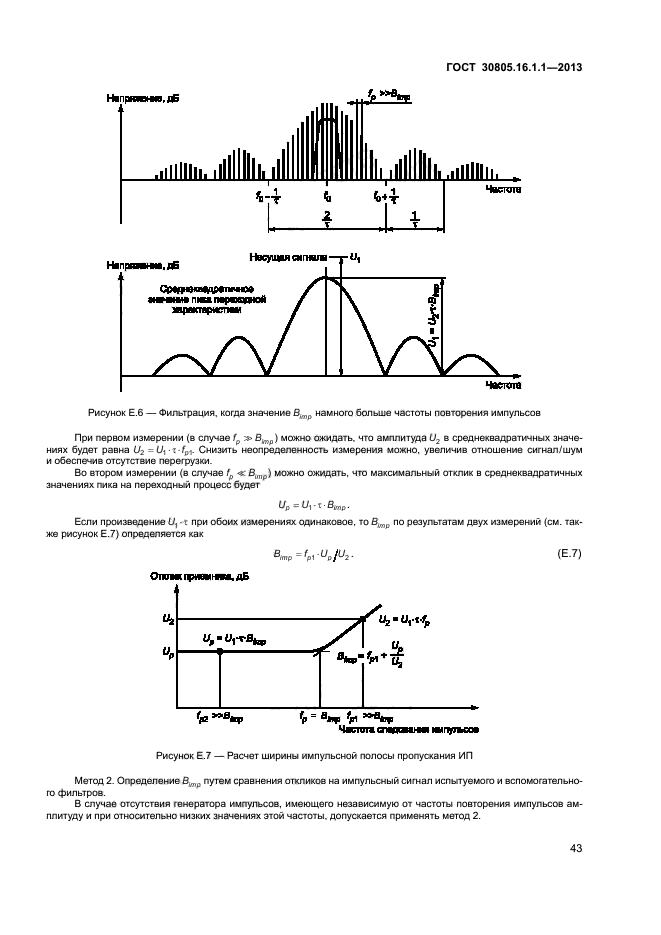

5.2.1 Ширина полосы пропускания

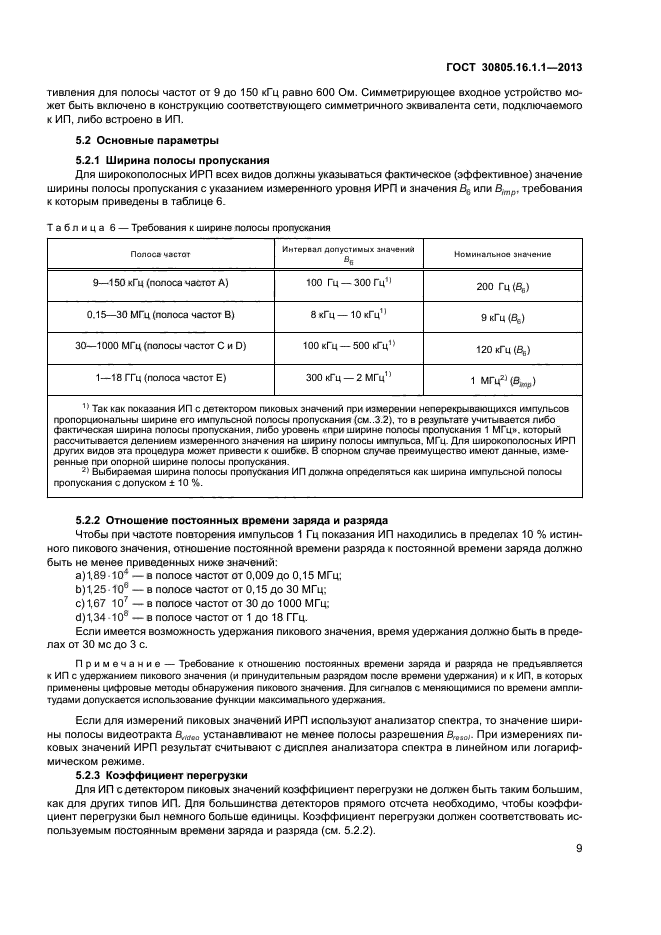

Для широкополосных ИРП всех видов должны указываться фактическое (эффективное) значение ширины полосы пропускания с указанием измеренного уровня ИРП и значения 8₆ или В,_тр. требования к которым приведены в таблице 6.

Таблица 6 — Требования к ширине полосы пропускания

Полоса частот	Интервал допустимых значении	Номинальное значение
9—150 кГц (полоса частот А)	100 Гц — 300 Гц»	200 Гц (8*)
0.15—30 МГц (полоса частот В)	8 кГц—10 кГц»	9кГц(£у
30—1000 МГц (полосы частот С и D)	100 кГц —500 кГц»	120 кГц (8^)
1—18 ГГц (полоса частот Е)	300 кГц —2 МГц»	1 МГц^г‘(В^)
» Так как показания ИП с детектором пиковых значений при измерении неперекрывеющихся импульсов пропорциональны ширине его импульсной полосы пропускания (см..3.2), то в результате учитывается либо фактическая ширина полосы пропускания, либо уровень «при ширине полосы пропускания 1 МГци. который рассчитывается делением измеренного значения на ширину полосы импульса. МГц. Для широкополосных ИРП других видов эта процедура может привести к ошибке. В спорном случав преимущество имеют данные, измеренные при опорной ширине полосы пропускания. ²⁾ Выбираемая ширина полосы пропускания ИП должна определяться как ширина импульсной полосы пропускания с допуском ± 10 %.

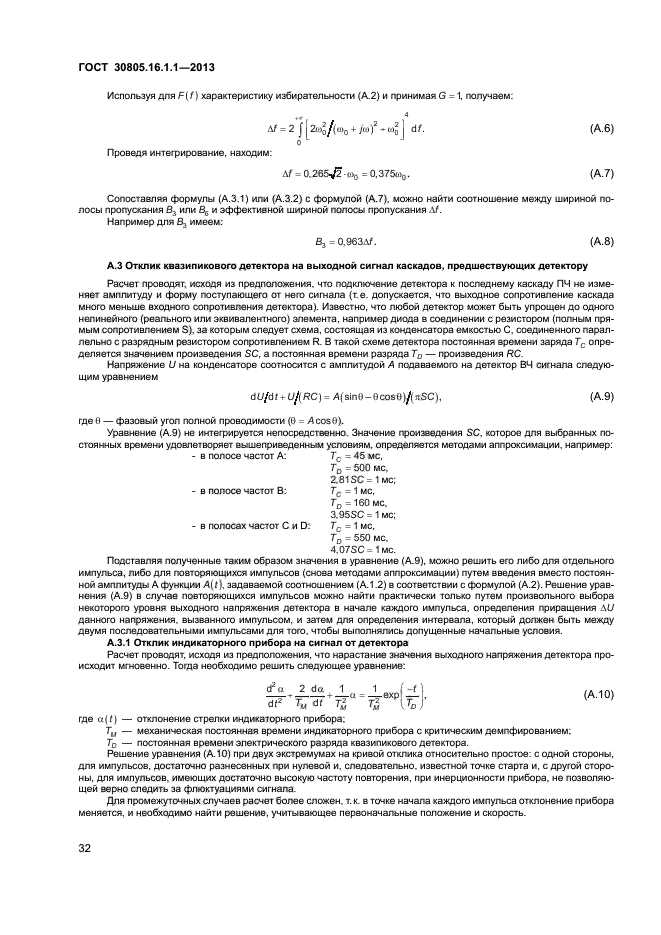

5.2.2 Отношение постоянных времени заряда и разряда

Чтобы при частоте повторения импульсов 1 Гц показания ИП находились в пределах 10 % истинного пикового значения, отношение постоянной времени разряда к постоянной времени заряда должно быть не менее приведенных ниже значений:

a) 1.89 1 0⁴ — в полосе частот от 0.009 до 0,15 МГц;

b) 1,25 10^е — в полосе частот от 0,15 до 30 МГц;

c) 1.67 10⁷ — в полосе частот от 30 до 1000 МГц;

d) 1,34 10⁸ — в полосе частот от 1 до 18 ГГц.

Если имеется возможность удержания пикового значения, время удержания должно быть в пределах от 30 мс до 3 с.

Примечание — Требование к отношению постоянных времени заряда и разряда не предъявляется к ИП с удержанием пикового значения (и принудительным разрядом после времени удержания) и к ИП. в которых применены цифровые методы обнаружения пикового значения. Для сигналов с меняющимися по времени амплитудами допускается использование функции максимального удержания.

Если для измерений пиковых значений ИРП используют анализатор спектра, то значение ширины полосы видеотракта 8„_rfe0 устанавливают не менее полосы разрешения При измерениях пиковых значений ИРП результат считывают с дисплея анализатора спектра в линейном или логарифмическом режиме.

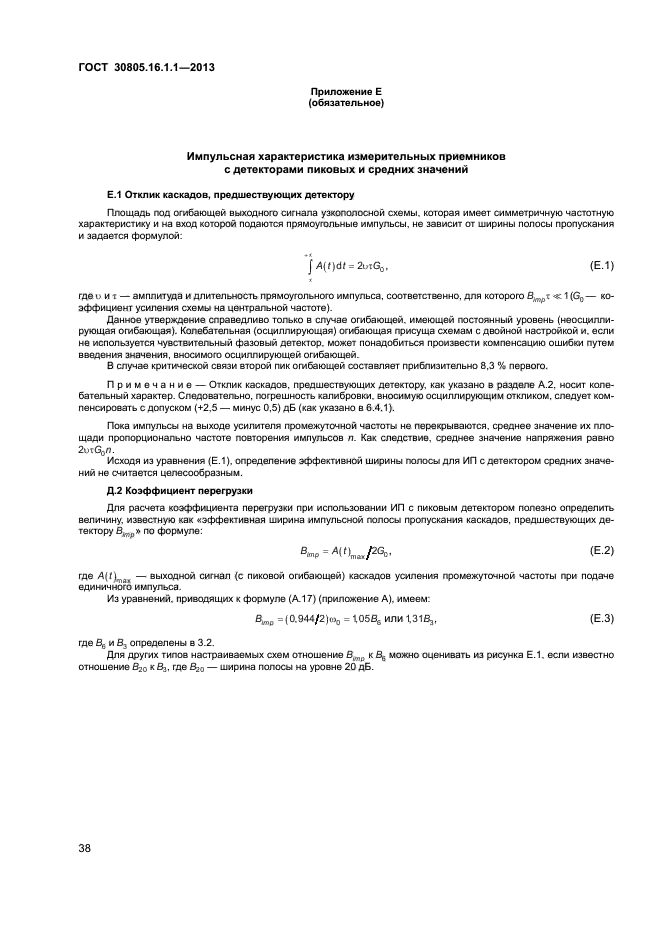

5.2.3 Коэффициент перегрузки

Для ИП с детектором пиковых значений коэффициент перегрузки не должен быть таким большим, как для других типов ИП. Для большинства детекторов прямого отсчета необходимо, чтобы коэффициент перегрузки был немного больше единицы. Коэффициент перегрузки должен соответствовать используемым постоянным времени заряда и разряда (см. 5.2.2).

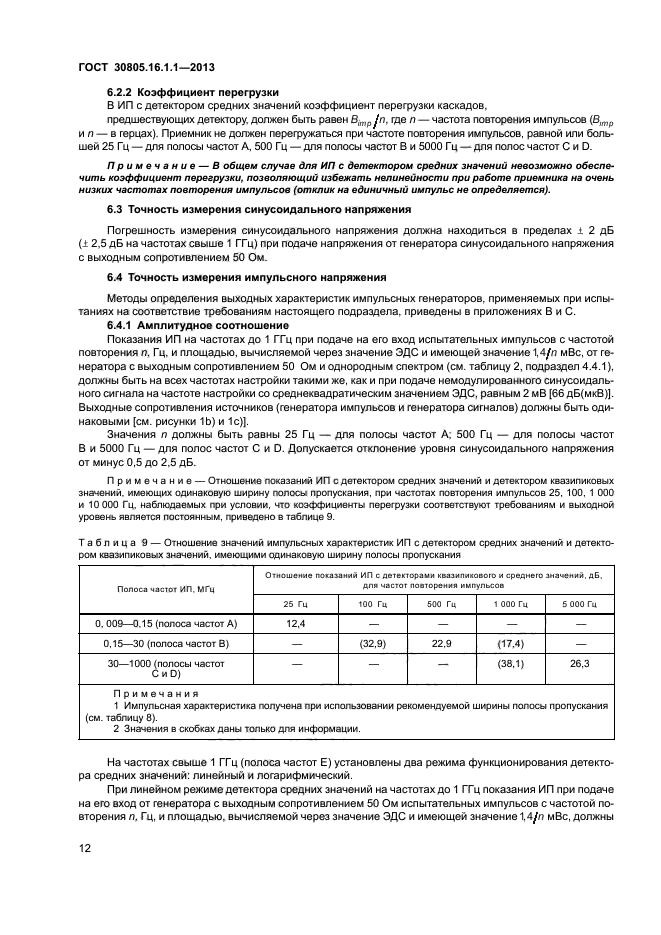

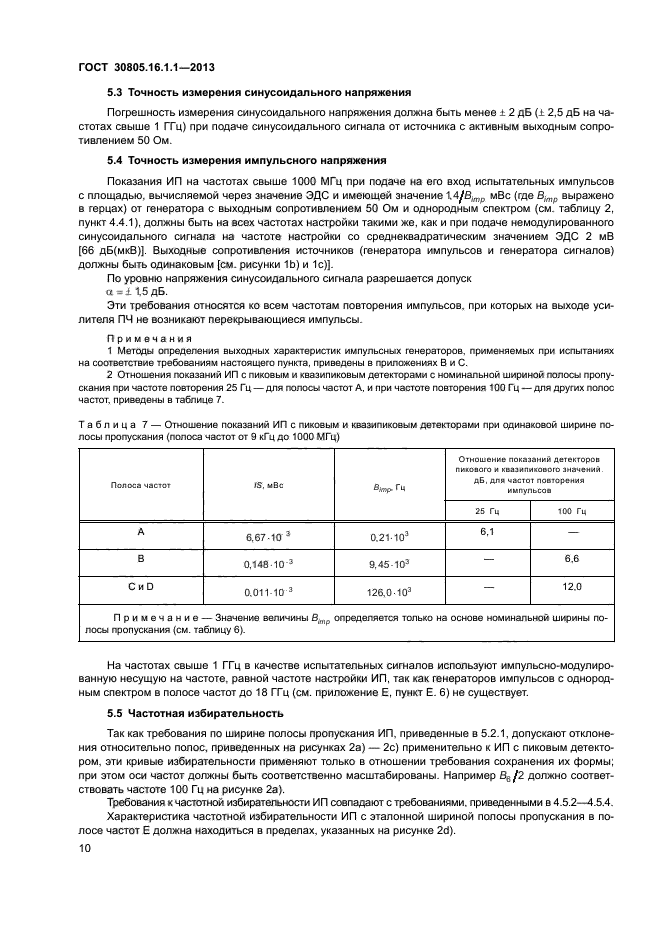

5.3 Точность измерения синусоидального напряжения

Погрешность измерения синусоидального напряжения должна быть менее ± 2 дБ (± 2.5 дБ на частотах свыше 1 ГГц) при подаче синусоидального сигнала от источника с активным выходным сопротивлением 50 Ом.

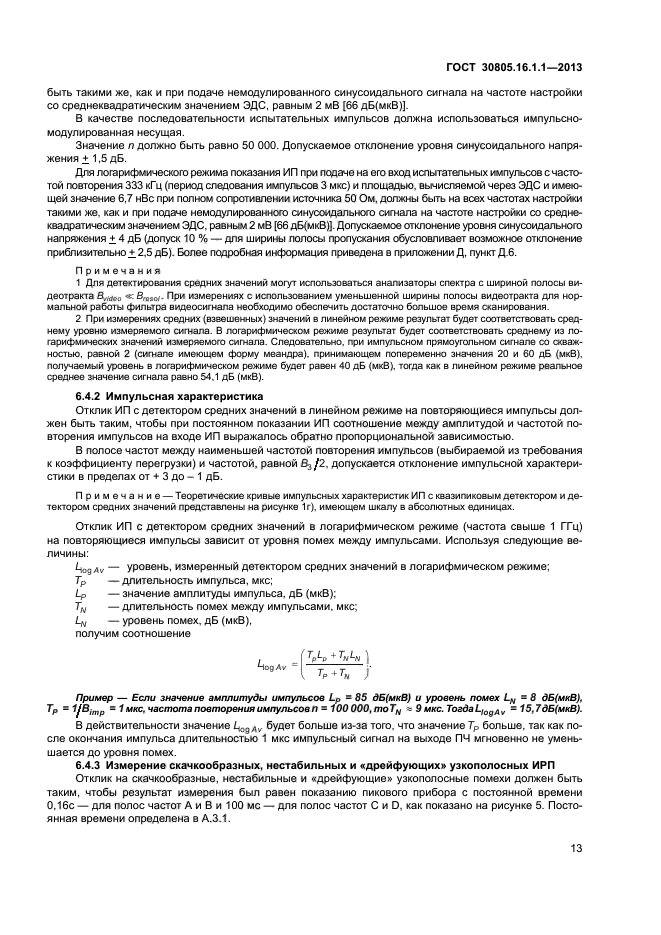

5.4 Точность измерения импульсного напряжения

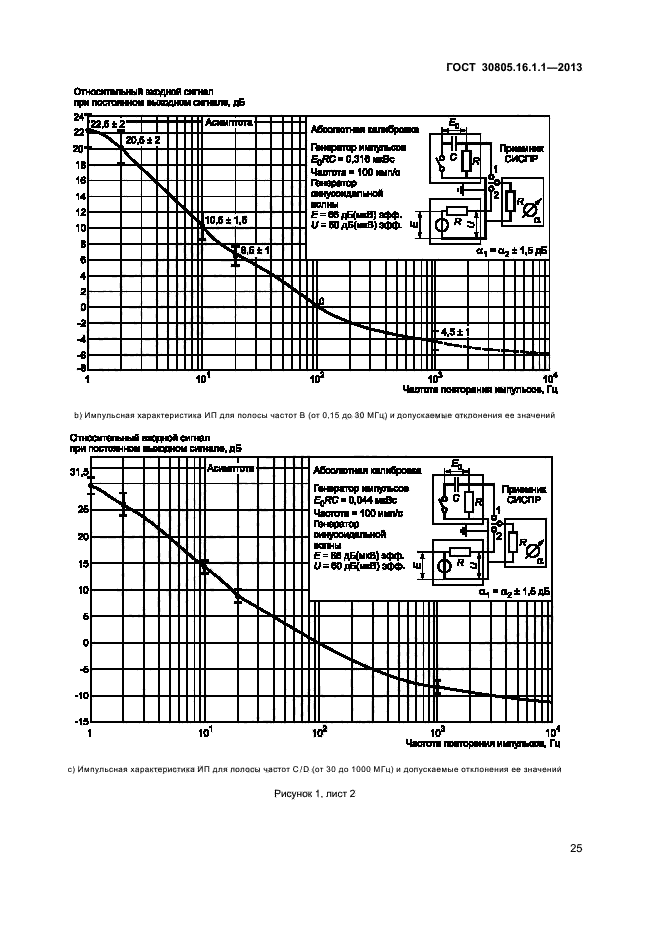

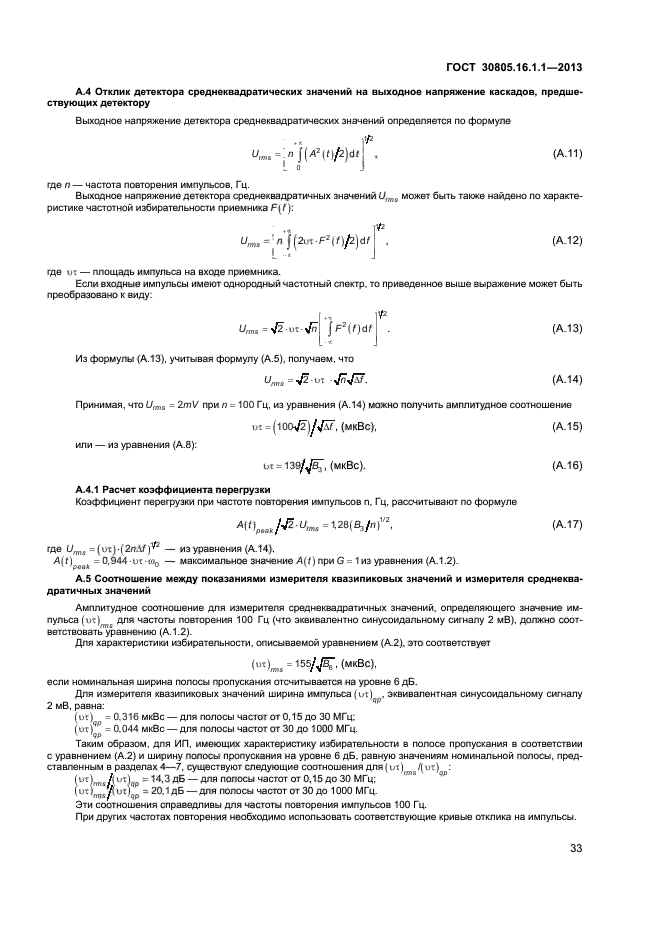

Показания ИП на частотах свыше 1000 МГц при подаче на его вход испытательных импульсов с площадью, вычисляемой через значение ЭДС и имеющей значение 14мВс (где В,_тр выражено в герцах) от генератора с выходным сопротивлением 50 Ом и однородным спектром (см. таблицу 2, пункт 4.4.1). должны быть на всех частотах настройки такими же. как и при подаче немодулированного синусоидального сигнала на частоте настройки со среднеквадратическим значением ЭДС 2 мВ (66 дБ(мкВ)]. Выходные сопротивления источников (генератора импульсов и генератора сигналов) должны быть одинаковым [см. рисунки 1Ь) и 1с)].

По уровню напряжения синусоидального сигнала разрешается допуск

a si 15 дБ.

Эти требования относятся ко всем частотам повторения импульсов, при которых на выходе усилителя ПЧ не возникают перекрывающиеся импульсы.

Примечания

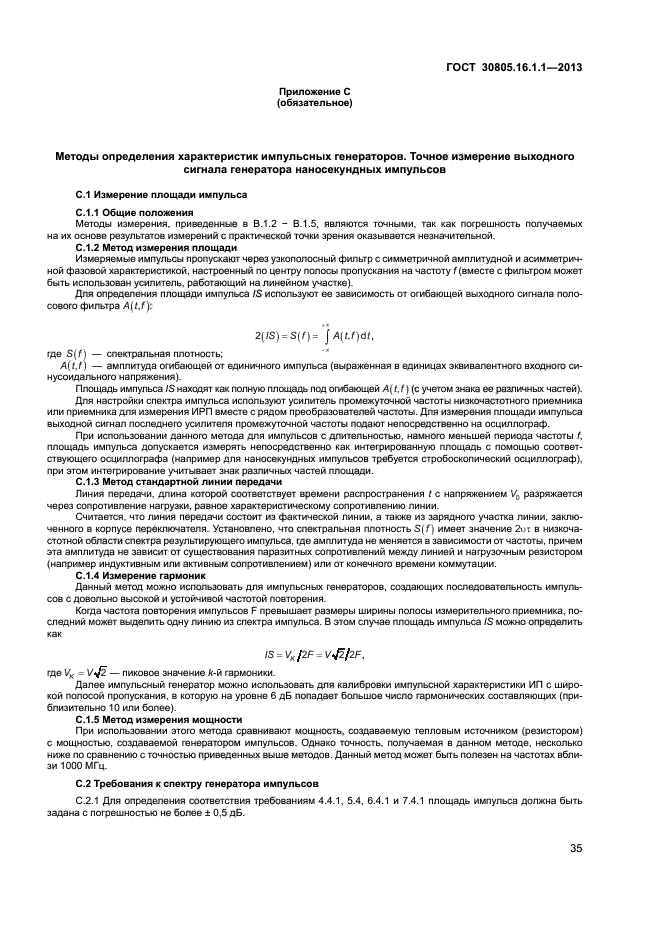

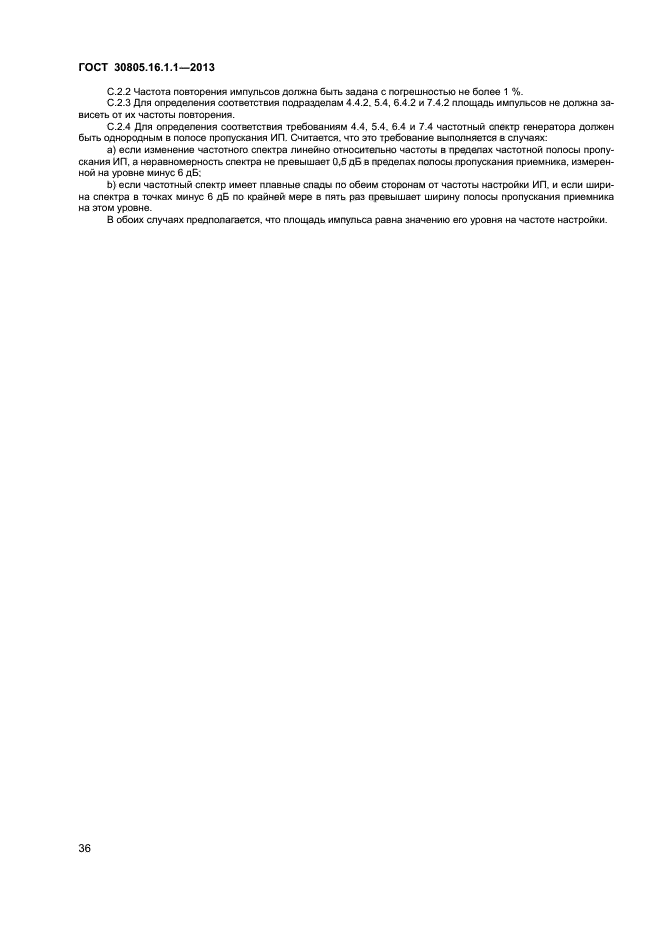

1 Методы определения выходных характеристик импульсных генераторов, применяемых при испытаниях на соответствие требованиям настоящего пункта, приведены в приложениях В и С.

2 Отношения показаний ИП с пиковым и квазипиковым детекторами с номинальной шириной полосы пропускания при частоте повторения 25 Гц — для полосы частот А. и при частоте повторения 100 Гц — для других полос частот, приведены в таблице 7.

Таблица 7 — Отношение показаний ИП с пиковым и квазипиковым детекторами при одинаковой ширине полосы пропускания (полоса частот от 9 кГц до 1000 МГц)

Полоса частот	IS. ыВс	^вАт>Р-^ГЧ	Отношение показаний детекторов пикового и квазипикового значений дБ, для частот повторения импульсов
Полоса частот	IS. ыВс	^вАт>Р-^ГЧ	25 Гц	100 Гц
А	6.67 -10 ³	0.21-10³	6.1	—
В	0.148 10 ³	9.45-10³	—	6.6
С и D	0.011-10 ³	126,0 -10³	—	12.0

Примечание — Значение величины 8_lhip определяется только на основе номинальной ширины полосы пропускания (см. таблицу 6).

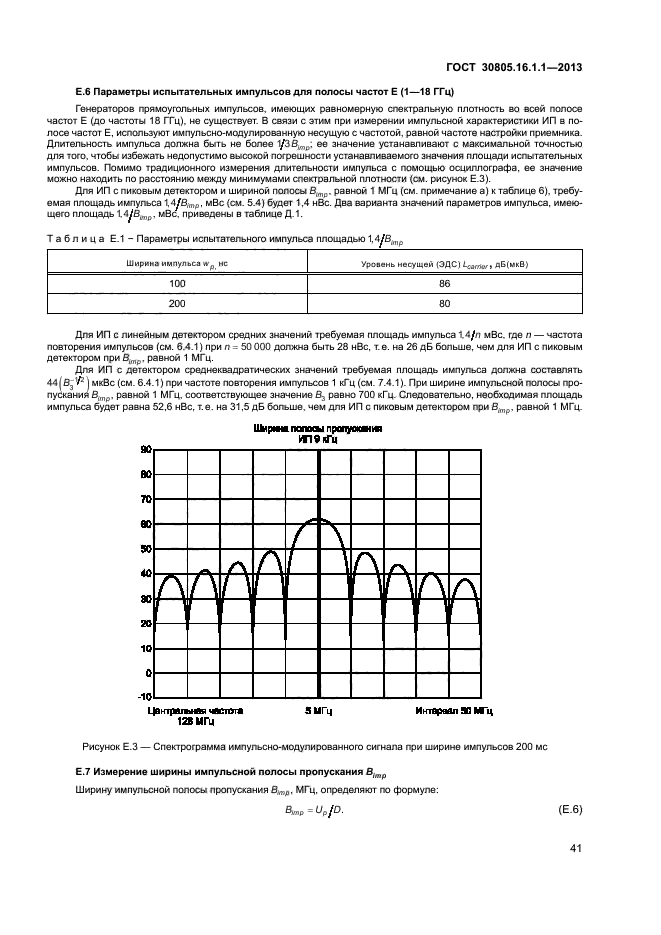

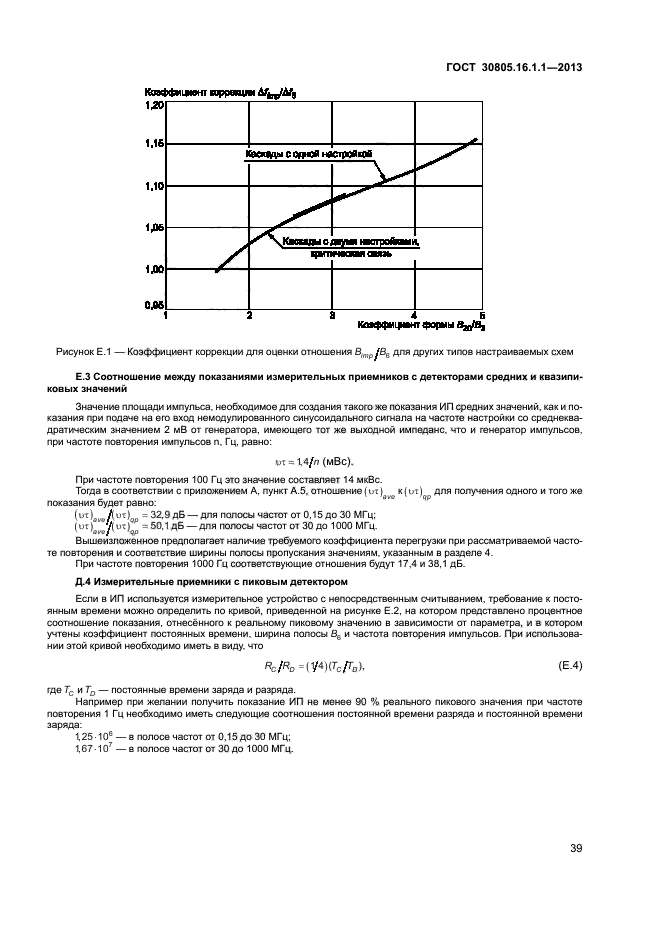

На частотах свыше 1 ГГц в качестве испытательных сигналов используют импульсно-модулиро-ванную несущую на частоте, равной частоте настройки ИП. так как генераторов импульсов с однородным спектром в полосе частот до 18 ГГц (см. приложение Е. пункт Е. 6) не существует.

5.5 Частотная избирательность

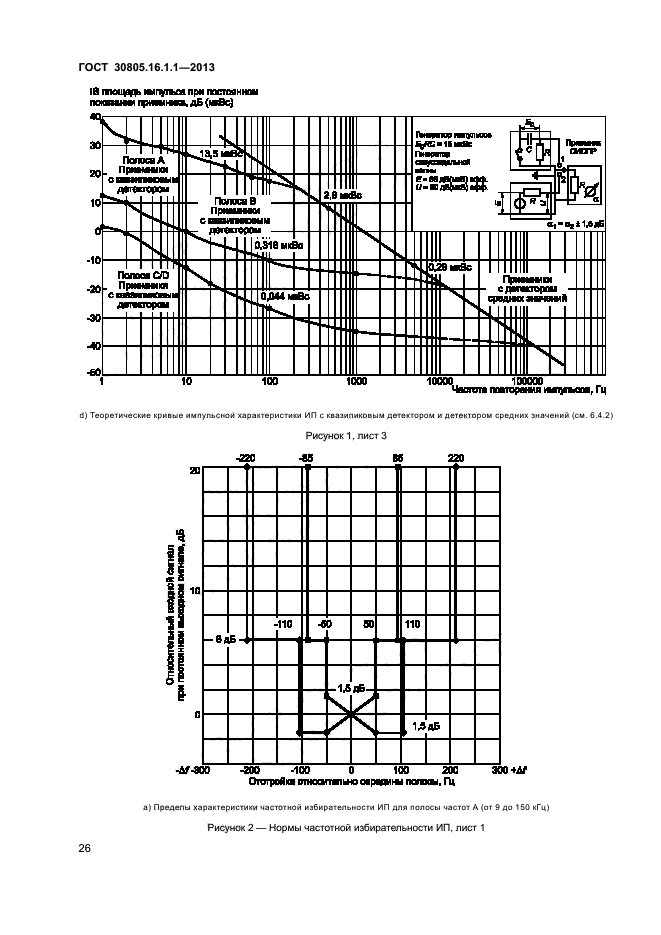

Так как требования по ширине полосы пропускания ИП, приведенные в 5.2.1, допускают отклонения относительно полос, приведенных на рисунках 2а) — 2с) применительно к ИП с пиковым детектором, эти кривые избирательности применяют только в отношении требования сохранения их формы; при этом оси частот должны быть соответственно масштабированы. Например В_е /2 должно соответствовать частоте 100 Гц на рисунке 2а).

Требования к частотной избирательности ИП совпадают с требованиями, приведенными в 4.5.2—4.5.4.

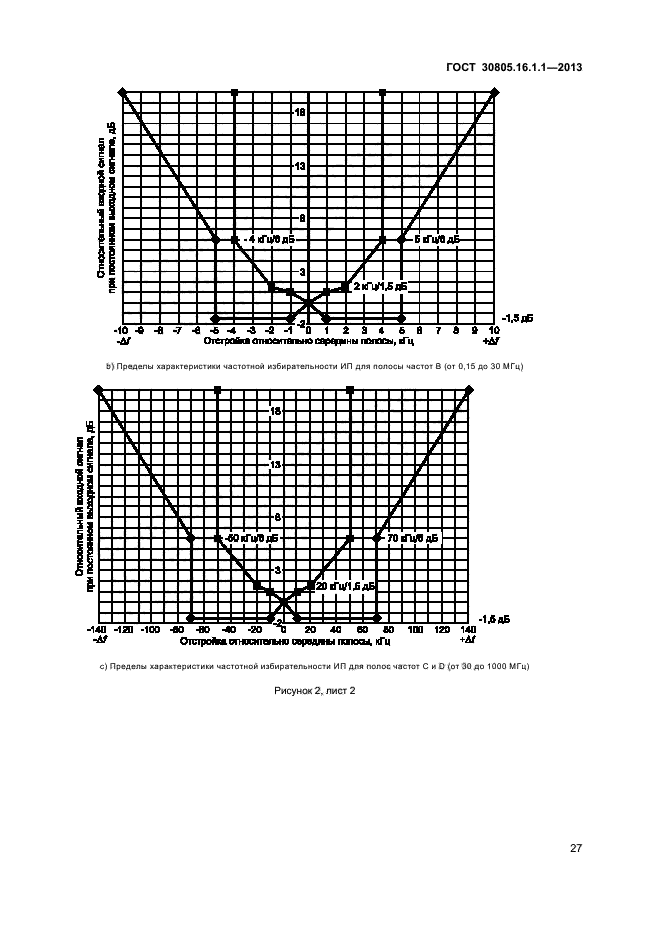

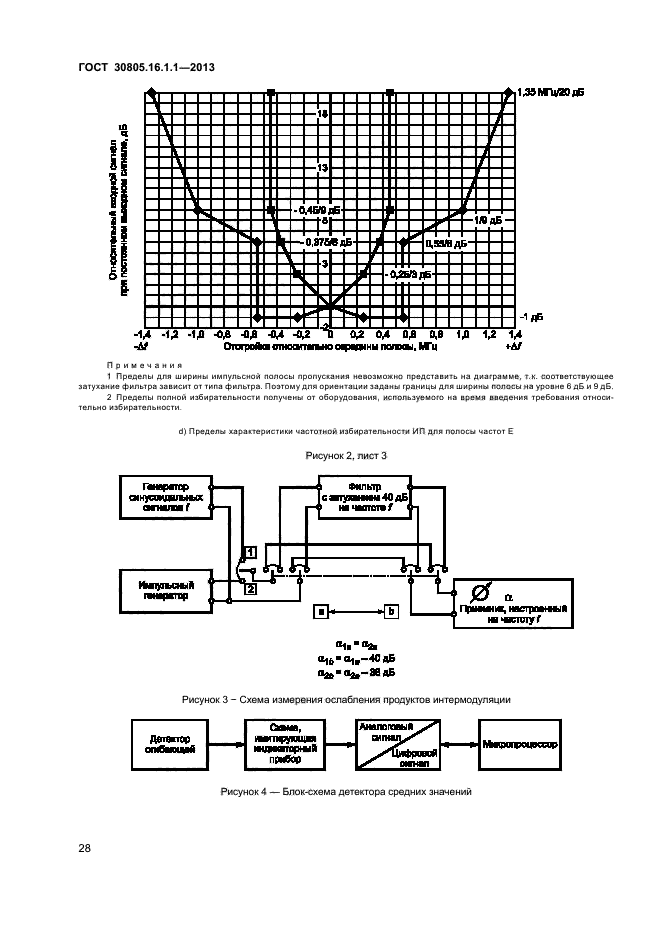

Характеристика частотной избирательности ИП с эталонной шириной полосы пропускания в полосе частот Е должна находиться в пределах, указанных на рисунке 2d).

ГОСТ 30805.16.1.1-2013

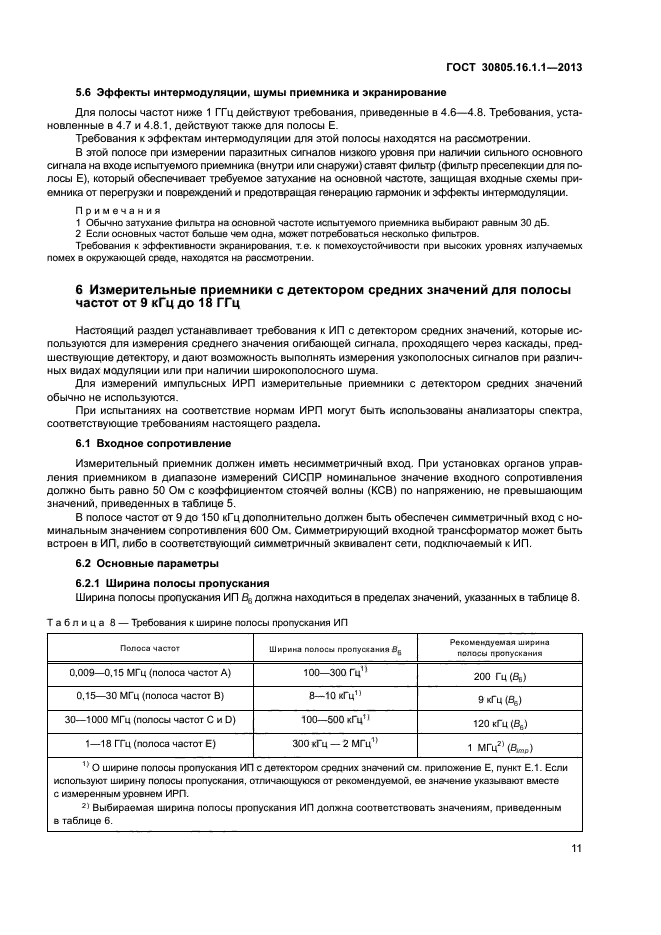

5.6 Эффекты интермодуляции, шумы приомника и экранирование

Для полосы частот ниже 1 ГГц действуют требования, приведенные в 4.6—4.8. Требования, установленные в 4.7 и 4.8.1, действуют также для полосы Е.

Требования к эффектам интермодуляции для этой полосы находятся на рассмотрении.

В этой полосе при измерении паразитных сигналов низкого уровня при наличии сильного основного сигнала на входе испытуемого приемника (внутри или снаружи) ставят фильтр (фильтр преселекции для полосы Е), который обеспечивает требуемое затухание на основной частоте, защищая входные схемы приемника от перегрузки и повреждений и предотвращая генерацию гармоник и эффекты интермодуляции.

Примечания

1 Обычно затухание фильтра на основной частоте испытуемого приемника выбирают равным 30 дБ.

2 Если основных частот больше чем одна, может потребоваться несколько фильтров.

Требования к эффективности экранирования, т. е.
