МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ (МГС) INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION (ISC)
	ГОСТ
МЕЖГОСУДАРСТВЕННЫЙ	30804.3.3—
СТАНДАРТ	2013
	(IEC 61000-3-3:2008)

Совместимость технических средств электромагнитная

ОГРАНИЧЕНИЕ ИЗМЕНЕНИЙ НАПРЯЖЕНИЯ, КОЛЕБАНИЙ НАПРЯЖЕНИЯ И ФЛИКЕРА В НИЗКОВОЛЬТНЫХ СИСТЕМАХ ЭЛЕКТРОСНАБЖЕНИЯ ОБЩЕГО НАЗНАЧЕНИЯ. ТЕХНИЧЕСКИЕ СРЕДСТВА С ПОТРЕБЛЯЕМЫМ ТОКОМ НЕ БОЛЕЕ 16 А (В ОДНОЙ ФАЗЕ), ПОДКЛЮЧАЕМЫЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ ПРИ НЕСОБЛЮДЕНИИ ОПРЕДЕЛЕННЫХ УСЛОВИЙ ПОДКЛЮЧЕНИЯ

Нормы и методы испытаний

(IEC 61000-3-3:2008. MOD)

Издание официальное

Москва

Стандартинформ

2014

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 ПОДГОТОВЛЕН Закрытым акционерным обществом «Научмо-ислытательный центр «САМТЭС» и Техническим комитетом по стандартизации ТК 30 «Электромагнитная совместимость технических средств»

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N(>43—2013 от 7 июня 2013 г.)

За принятие стандарта проголосовали:

Краткое наименование страны no МК (ИСО 3166) 004 -97	Код страны по МК (ИСО 3166)004-97	Сокращенное наименование национального органа по стандартизации
Беларусь	BY	Госстандарт Республики Беларусь
Кыргызстан	KG	Кыргызстандарт
Российская Федерация	RU	Росстандарт
Узбекистан	UZ	Агентство «Узстандарт»

4 Приказом Федерального агентства по тех ническому регулированию и метрологии от 22 июля 2013 г. №397-ст межгосударственный стандарт ГОСТ 30805.3.3-2013 (IEC 61000-3-3:2008) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.

5 Настоящий стандарт модифицирован по отношению к международному стандарту IEC 61000-3-3:2008 Electromagnetic compatibility (EMC) — Part 3-3: Limits — Limitation of voltage changes, voltage fluctuations and flicker in public low-voltage supply systems, for equipment with rated current S 16 A per phase and not subject to conditional connection (Электромагнитная совместимость (ЭМС). Часть 3-3. Нормы. Ограничение изменений напряжения, колебаний напряжения и фликера в общественных низковольтных системах электроснабжения для оборудования с номинальным током не более 16 А в одной фазе, не подлежащего условному соединению].

Международный стандарт IEC 61000-3-3:2008 (Издание 2) разработан Подкомитетом 77А «Низкочастотные электромагнитные явления» Технического комитета 77 МЭК «Электромагнитная совместимость» на основе первого издания IEC 61000-3-3:1994. Изменения 1 (2001 г.) и Изменения 2 (2005 г.).

Перевод с английского языка (еп).

Наименование настоящего стандарта изменено относительно наименования международного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).

Ссылки на международные стандарты, которые приняты в качестве межгосударственных стандартов. заменены в разделе «Нормативные ссылки» и тексте стандарта ссылками на соответствующие межгосударственные стандарты.

Дополнительные фразы и слова, внесенные в текст стандарта для уточнения области распространения и объекта стандартизации, выделены полужирным курсивом.

Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.

Степень соответствия — модифицированная (MOD).

Стандарт разработан на основе применения ГОСТ Р 51317.3.3-2008 (МЭК 61000-3-3:2005)

6 ВВЕДЕН ВПЕРВЫЕ

ГОСТ 30804.3.3-2013

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты». а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случав пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте националыюго органа Российской Федерации по стандартизации в сети Интернет

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

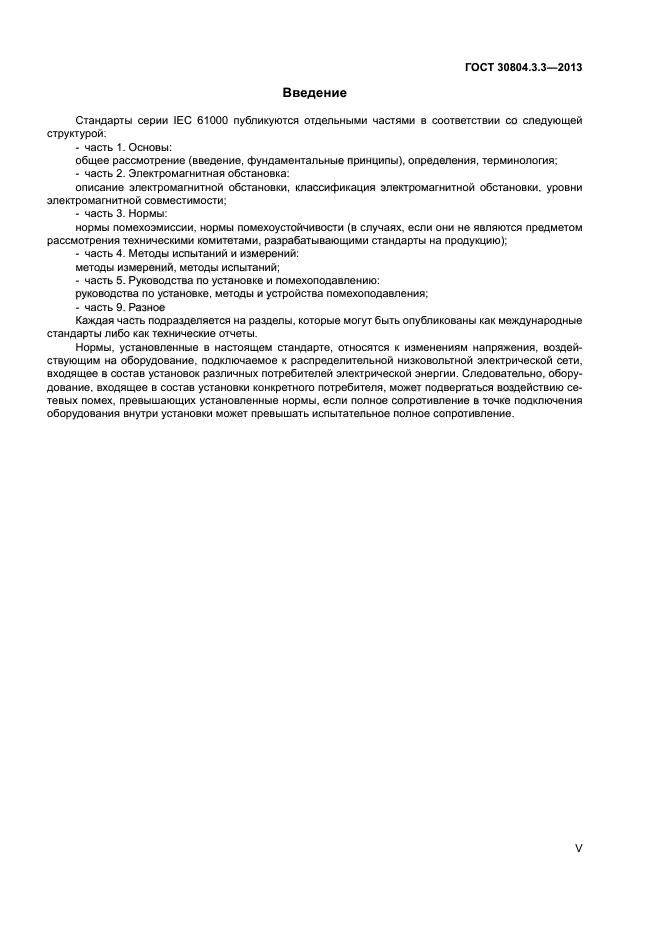

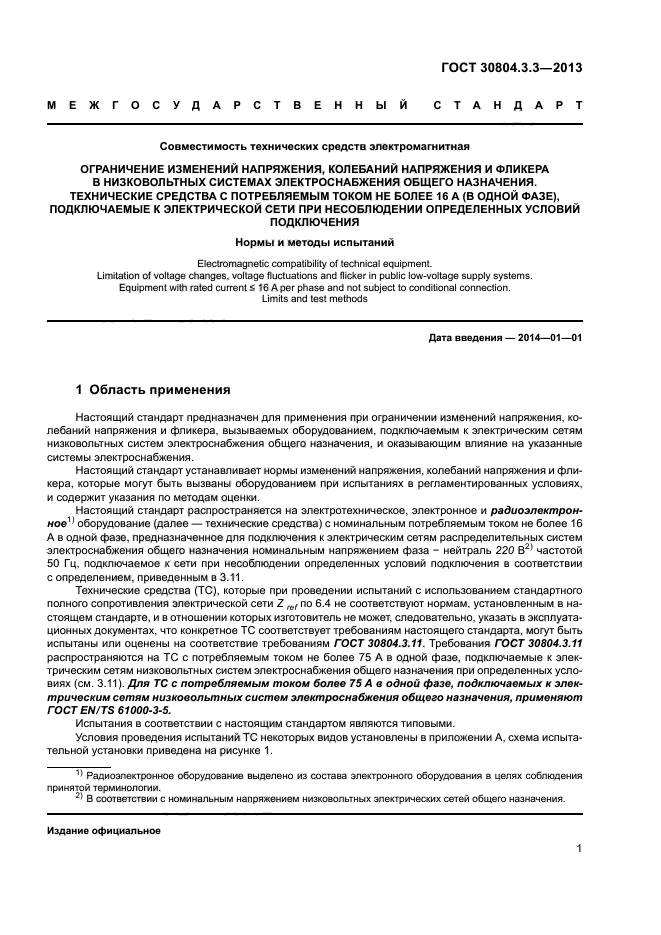

ГОСТ 30804.33-2013

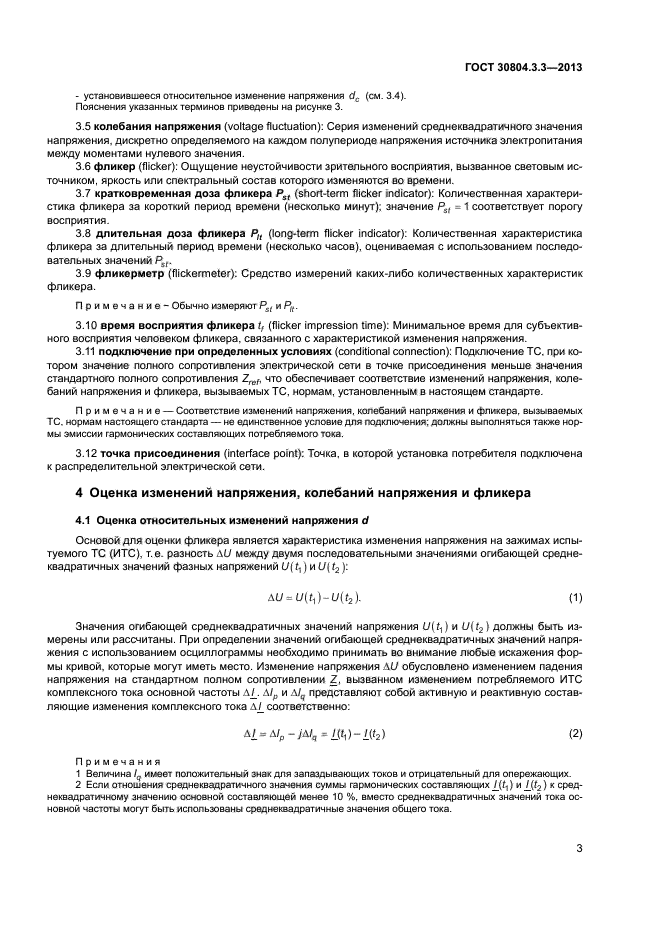

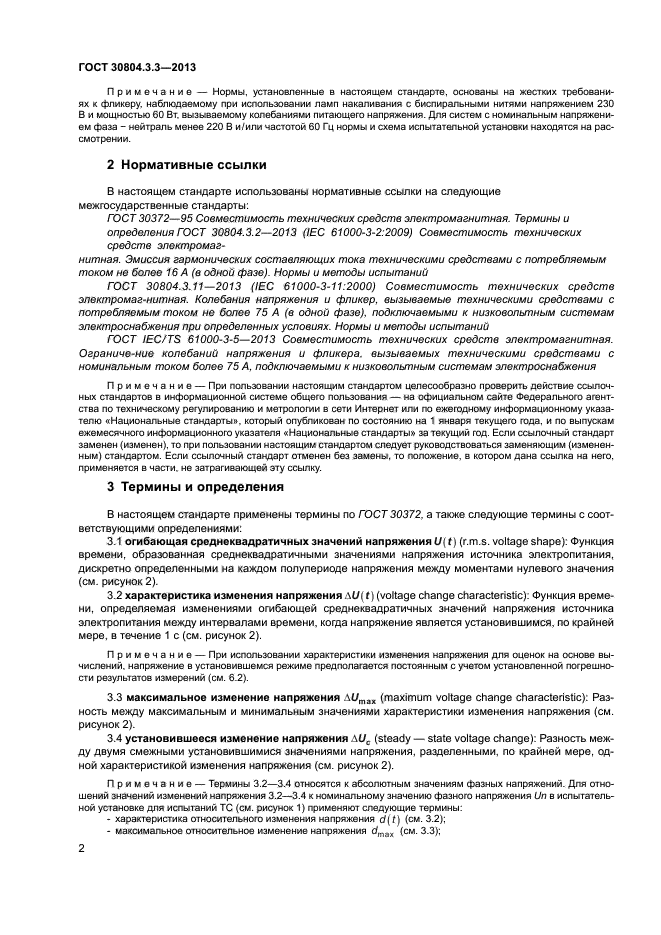

3.5 колебания напряжения (voltage fluctuation): Серия изменений

среднеквадратичного значения напряжения, дискретно определяемого на каждом полупериоде напряжения источника электропитания между моментами нулевого значения.

3.6 фликер (flicker): Ощущение неустойчивости зрительного восприятия, вызванное световым источником, яркость или спектральный состав которого изменяются во времени.

3.7 кратковременная доза фликера Р^ (short-term flicker indicator): Количественная характеристика фликера за короткий период времени (несколько минут), значение P_st = 1 соответствует порогу восприятия.

3.8 длительная доза фликера Рц (long-term flicker indicator):

Количественная характеристика фликера за длительный период времени (несколько часов), оцениваемая с использованием последовательных значений Р&

3.9 фликер метр (flickenneter): Средство измерений каких — либо

количественных харакгеристик фликера.

Примечание — Обычно измеряют P_$i и Рд.

3.10 время восприятия фликера (flicker impression time): Минимальное время для субъективного восприятия человеком фликера, связанного с

характеристикой изменения напряжения.

3.11 подключение при определенных условиях (conditional connection): Подключение ТС, при котором значение полного сопротивления электрической сети в точке присоединения меньше значения стандартного полного

ГОСТ 30804.3.3-2013

сопротивления Z_ref, что обеспечивает соответствие изменений напряжения,

колебаний напряжения и фликера, вызываемых ТС, нормам, установленным в настоящем стандарте.

Примечание — Соответствие изменений напряжения, колебаний напряжения и фликера, вызываемых ТС, нормам настоящего стандарта — не единственное условие для подключения, должны выполняться также нормы эмиссии гармонических составляющих потребляемого тока.

3.12 точка присоединения (interfeсе point). Точка, в которой установка потребителя подключена к распределительной электрической сети.

4 Оценка изменений напряжения, колебаний напряжения и фликера 41 Оценка относительных изменений напряжения d

Основой для оценки фликера является характеристика изменения напряжения на зажимах испытуемого ТС (ИТС), т. е. разность AU между двумя последовательными значениями огибающей среднеквадратичных значений фазных напряжений U(t\) и U(t2):

AU = U(t 1) — U(t₂). (1)

Значения огибающей среднеквадратичных значений напряжения U(t\) и U (*2) должны быть измерены или рассчитаны. При определении значений огибающей

ГОСТ 30804.33-2013

среднеквадратичных значений напряжения с использованием осциллограммы необходимо принимать во внимание любые искажения формы кривой, которые могут иметь место. Изменение напряжения AU обусловлено изменением падения напряжения на стандартном полном сопротивлении Z, вызванном изменением потребляемого ИТС комплексного тока основной частоты А1. А1_р и Alq

представляют собой активную и реактивную составляющие изменения комплексного тока А/ соответственно:

Al-Alp-jMq-WO-m (2)

Примечания

1 Величина I q имеет положительный знак для запаздывающих токов и отрицательный для опережающих.

2 Если отношения среднеквадратичного значения суммы гармонических составляющих I (ft) и I fo) к среднеквадратичному значению основной составляющей менее 10%, вместо среднеквадратичных значений тока основной частоты могут быть использованы среднеквадратичные значения общего тока.

3 Для однофазных и симметричных трехфазных ТС изменение напряжения AU при индуктивном характере полного сопротивления, т.е. положительном значенииX может быть приближенно определено по формуле

AU= | Alp R + AI_qX | , (3)

где А1_р> Alq — активная и реактивная составляющие изменения комплексного тока А/;

R, X- элементы стандартного полного сопротивления Z (см. рисунок 1).

Относительное изменение напряжения d вычисляют по формуле

d = AUIU_n

(4)

ГОСТ 30804.3.3-2013

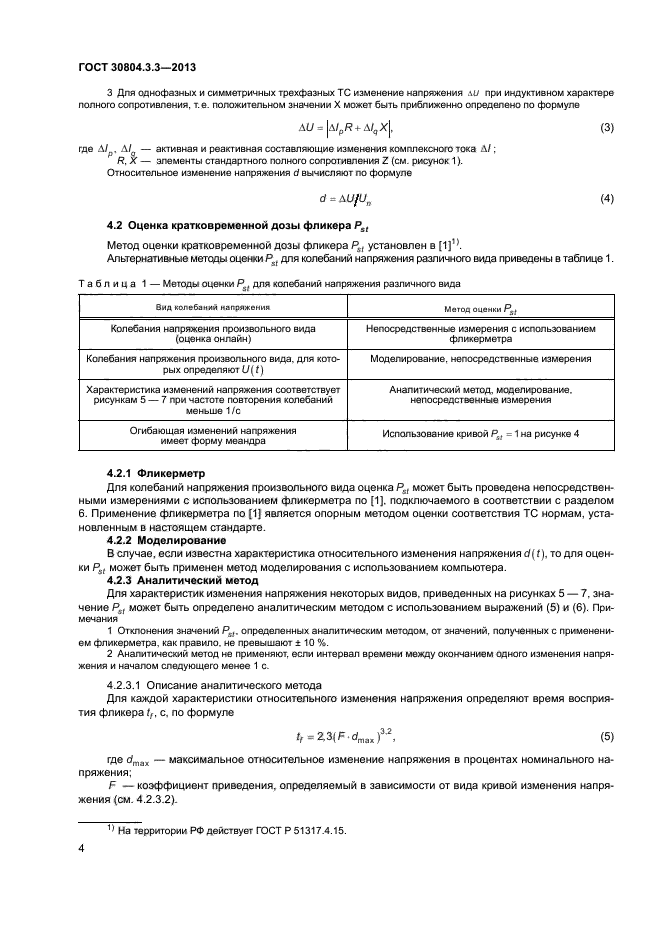

42 Оценка кратковрем? иной дозы фликера^*

Метод оценки кратковременной дозы фликера P_st установлен в [1] Ч Альтернативные методы оценки P_st для колебаний напряжения различного вида приведены в таблице 1.

Таблица 1- Методы оценки Р$ для колебаний напряжения различного вида

Вид колебаний напряжения	Метод оценки Р $
К олебания напряжения произвольного вида (оценка «он лайн»)	Непосредственные измерения с использованием фликерметра
К олебания напряжения произвольного вида, для которых определяют U(t)	Моделирование, непосредственные измерения
Характеристика изменений напряжения соответствует рисункам 5 — 7 при частоте повторения колебаний меньше 1/с	Аналитический метод, моделирование, непосредственные измерения
Огибающая изменений напряжения имеет форму меандра	Использование кривой Р$ = 1 на рисунке 4

4.2.1 Фликер метр

Для колебаний напряжения произвольного вида оценка P_it может быть проведена непосредственными измерениями с использованием фликерметра по [1], подключаемого в соответствии с разделом б. Применение фликерметра по [1] является опорным методом оценки соответствия ТС нормам, установленным в настоящем стандарте.

4.2.2 Моделирование

В случае, если известна характеристика относительного изменения напряжения d(t), то для оценки P_st может быть применен метод моделирования с использованием компьютера.

4.2.3 Аналитический метод

На территории РФ действует ГОСТР 51317.4.15.

ГОСТ 30804.33-2013

Для характеристик изменения напряжения некоторых видов, приведенных на рисунках 5-7, значение P_st может быть определено аналитическим методом с

использованием выражений (5) и (б).

Примечания

1 Отклонения значений Р&, определенных аналитическим методом, от значений, полученных с применением фликерметра, как правило, не превышают ± 10 %.

2 Аналитический метод не применяют, если интервал времени между окончанием одного изменения напряжения и началом следующего менее 1 с.

4.2.3.1 Описание аналитического метода

Для каждой характеристики относительного изменения напряжения определяют время восприятия фликера tf, с, по формуле

tf = 2,3 (f (5)

где d_mtK ~ максимальное относительное изменение напряжения в процентах

номинального напряжения,

F — коэффициент приведения, определяемый в зависимости от вида кривой изменения напряжения ( см 4.2.3.2 ).

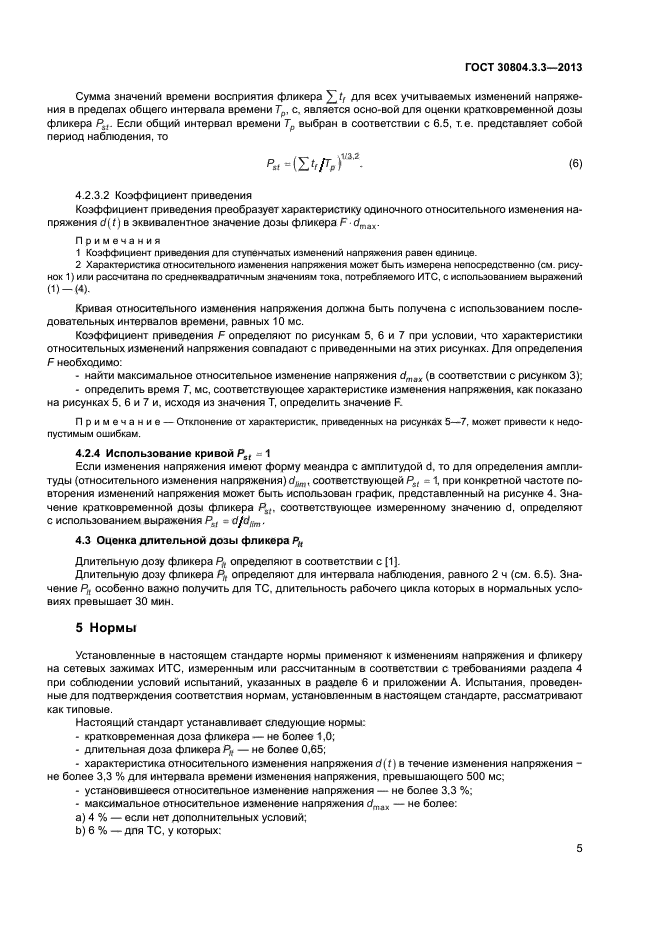

Сумма значений времени восприятия фликера YJf Для ^всех учитываемых

изменений напряжения в пределах общего интервала времени Т_р, с, является основой для оценки кратковременной дозы фликера Если общий интервал времени Т_р выбран в соответствии с 6.5, т е. представляет собой период наблюдения, то

ГОСТ 30804.3.3-2013

Pst = (DjiTp)¹¹³—². (6)

4.2.3.2 Коэффициент приведения

Коэффициент приведения преобразует характеристику одиночного относительного изменения напряжения d (f) в эквивалентное значение дозы фликера F’ _ж.

Примечания

1 Коэффициент приведения для ступенчатых изменений напряжения равен единице.

2 Характеристика относительного изменения напряжения может быть измерена непосредственно (см. рисунок 1) или рассчитана по среднеквадратичным значениям тока, потребляемого И ТС, с использованием выражений (1)-(4).

Кривая относительного изменения напряжения должна быть получена с использованием последовательных интервалов времени, равных 10 мс.

Коэффициент приведения F определяют по рисункам 5, б и 7 при условии, что характеристики относительных изменений напряжения совпадают с приведенными на этих рисунках. Для определения^ необходимо:

— найти максимальное относительное изменение напряжения 4_пах (в соответствии с рисунком 3);

— определить время Т, мс, соответствующее характеристике изменения напряжения, как показано на рисунках 5, б и 7 и, исходя из значения Г, определить значение F.

Примечание — Отклонение от характеристик, приведенных на рисунках 5-7, может привести к недопустимым ошибкам.

ГОСТ 30804.33-2013

4.2.4 Использование кривой Р& =1

Если изменения напряжения имеют форму меандра с амплитудой d, то для определения амплитуды (относительного изменения напряжения) d^_m,

соответствующей Р$ = 1, при конкретной частоте повторения изменений напряжения может быть использован график, представленный на рисунке 4. Значение кратковременной дозы фликера P_st, соответствующее измеренному

значению d, определяют с использованием выражения Р& = d/dn_m.

4.3 Оценка длительной дозы фликера Р ь

Длительную дозу фликера Pj_t определяют в соответствии с [1].

Длительную дозу фликера Рц определяют для интервала наблюдения, равного

2 ч (см. 6.5). Значение Pj_t особенно важно получить для ТС, длительность рабочего цикла которых в нормальных условиях превышает 30 мин.

5 Нормы

Установленные в настоящем стандарте нормы применяют к изменениям напряжения и фликеру на сетевых зажимах И ТС, измеренным или рассчитанным в соответствии с требованиями раздела 4 при соблюдении условий испытаний, указанных в разделе б и приложении А. Испытания, проведенные для подтверждения соответствия нормам, установленным в настоящем стандарте, рассматривают как типовые.

Настоящий стандарт устанавливает следующие нормы:

включение/выключеиие осуществляется вручную,

включение/выключение осуществляется автоматически чаще двух раз в день при условии запаздывающего повторного запуска (запаздывание должно быть не менее нескольких десятков секунд) или повторный запуск после прерывания напряжения в системе электроснабжения осуществляется вручную.

Примечание — Помехи, связанные с циклическими частотами, ограничивают за счет установления кратковременной P_sl и длительной Р_и доз фликера. Например, при прямоугольной характеристике изменения напряжения дважды в час и максимальном относительном изменении напряжения d_max. равном 6 %. значение P_N будет приблизительно равно 0.65:

с) 7 % для ТС, которые:

применяются непосредственно пользователями для выполнения определенных функций [например, фен, пылесос, кухонные устройства (например миксеры), садовые устройства (например, газонокосилки). ручные электрические инструменты (например, электродрель)] или включаются/выключаются автоматически или вручную, но не чаще двух раз в день и имеют запаздывающий повторный запуск (запаздывание должно быть не менее нескольких десятков секунд) или ручной повторный запуск после прерывания напряжения в системе электропитания.

Для ТС. конструкция которых предусматривает работу с различными нагрузками в соответствии с 6.6, нормы, установленные в перечислениях Ь) и с), применяют при наличии запаздывающего или ручного повторного запуска после прерывания напряжения в системе электропитания. Для ТС всех видов с автоматическим включением/выключением. питание которых начинает осуществляться непосредственно при восстановлении напряжения в системе электропитания после его прерывания, применяют нормы, установленные в перечислении а). Для ТС всех видов, у которых включение/выключение осуществляются вручную, нормы, установленные в перечислениях Ь) и с), применяют в зависимости от частоты включения/выключения.

Нормы Р_а( и Р_в не применяют при изменениях напряжения, вызванных включением/выключением питания вручную.

Установленные в настоящем стандарте нормы не применяют при включениях/выключениях и функционировании ТС. связанных с аварийными условиями.

6 Условия испытаний

6.1 Общие положения

Испытания не следует проводить применительно к ТС. создание которыми значительных колебаний напряжения или фликера маловероятно.

Целесообразно провести анализ схем и технических документов на ТС и. при необходимости, короткие функциональные испытания с тем, чтобы определить, является ли создание значительных колебаний напряжения или фликера вероятным.

Применительно к изменениям напряжения, вызванным ручным включением/выключением. считают ТС соответствующим нормам настоящего стандарта без испытаний, если максимальное среднеквадратическое значение потребляемого тока, включая пусковой ток. дискретно определяемое на каждом полупериодо напряжения между моментами нулевого значения, не превышает 20 А. и изменения тока потребляемого из электрической сети после окончания пускового тока не превышают 1,5 А.

Если для подтверждения соответствия нормам, установленным в настоящем стандарте, проводят измерения, то максимальное относительное изменение напряжения d_max при ручном включении/вы-ключении измеряют в соответствии с приложением В.

Для подтверждения соответствия нормам, установленным в настоящем стандарте, используют испытательную установку, схема которой приведена на рисунке 1.

Испытательная установка включает в себя:

— испытательное напряжения электропитания (см. 6.3);

— стандартное полное сопротивление (см. 6.4);

— ИТС (см. приложение А);

— фликерметр (см. [1]), если необходимо.

Относительное изменение напряжения d(t) может быть измерено непосредственно или рассчитано по среднеквадратичным значениям тока, как указано в 4.1. Для определения кратковременной дозы фликера Р,. создаваемой ИТС, должен быть применен один из методов, приведенных в 4.2. В сомнительных случаях значение Р_а( должно быть измерено опорным методом с использованием фликерметра.

ГОСТ 30804.3.3-2013

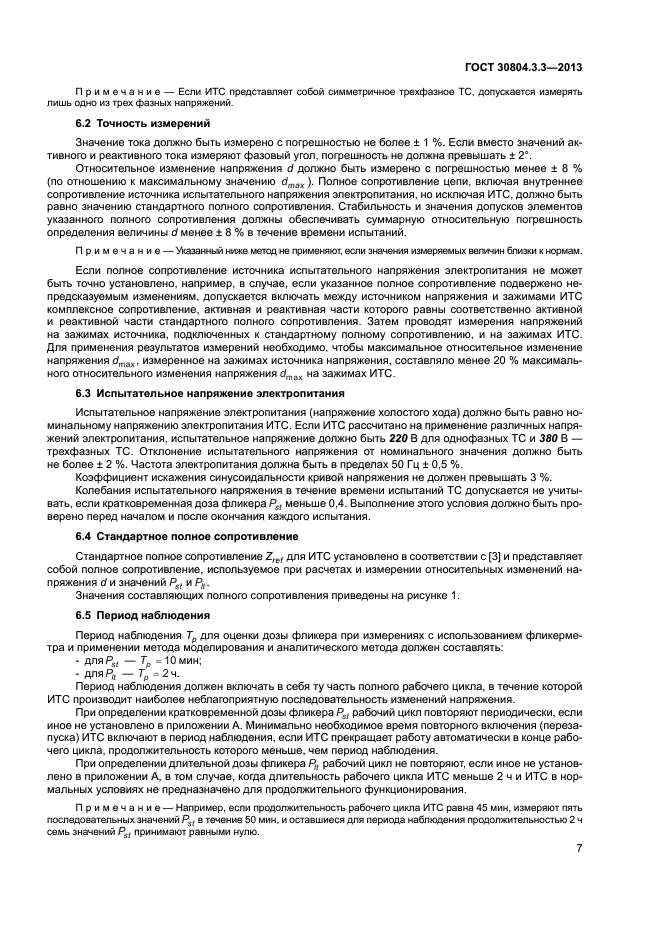

Примечание — Если ИТС представляет собой симметричное трехфазное ТС. допускается измерять лишь одно из трех фазных напряжений.

6.2 Точность измерений

Значение тока должно быть измерено с погрешностью не более ± 1 %. Если вместо значений активного и реактивного тока измеряют фазовый угол, погрешность не должна превышать ± 2°.

Относительное изменение напряжения d должно быть измерено с погрешностью менее ± 8 % (по отношению к максимальному значению d_max). Полное сопротивление цепи, включая внутреннее сопротивление источника испытательного напряжения электропитания, но исключая ИТС. должно быть равно значению стандартного полного сопротивления. Стабильность и значения допусков элементов указанного полного сопротивления должны обеспечивать суммарную относительную погрешность определения величины d менее ± 8 % в течение времени испытаний.

Примечание — Указанный ниже метод не применяют, если значения измеряемых величин близки к нормам.

Если полное сопротивление источника испытательного напряжения электропитания не может быть точно установлено, например, в случае, если указанное полное сопротивление подвержено непредсказуемым изменениям, допускается включать между источником напряжения и зажимами ИТС комплексное сопротивление, активная и реактивная части которого равны соответственно активной и реактивной части стандартного полного сопротивления. Затем проводят измерения напряжений на зажимах источника, подключенных к стандартному полному сопротивлению, и на зажимах ИТС. Для применения результатов измерений необходимо, чтобы максимальное относительное изменение напряжения с/_тах, измеренное на зажимах источника напряжения, составляло менее 20 % максимального относительного изменения напряжения d_max на зажимах ИТС.

6.3 Испытательное напряженно электропитания

Испытательное напряжение электропитания (напряжение холостого хода) должно быть равно номинальному напряжению электропитания ИТС. Если ИТС рассчитано на применение различных напряжений электропитания, испытательное напряжение должно быть 220 В для однофазных ТС и 380 В — трехфазных ТС. Отклонение испытательного напряжения от номинального значения должно быть не более ± 2 %. Частота электропитания должна быть в пределах 50 Гц ± 0,5 %.

Коэффициент искажения синусоидальности кривой напряжения не должен превышать 3 %.

Колебания испытательного напряжения в течение времени испытаний ТС допускается не учитывать. если кратковременная доза фликера P_sl меньше 0,4. Выполнение этого условия должно быть проверено перед началом и после окончания каждого испытания.

6.4 Стандартное полное сопротивление

Стандартное полное сопротивление Z,_ef для ИТС установлено в соответствии с (3) и представляет собой полное сопротивление, используемое при расчетах и измерении относительных изменений напряжения d и значений P_st и Р„.

Значения составляющих полного сопротивления приведены на рисунке 1.

6.5 Период наблюдения

Период наблюдения Т_р для оценки дозы фликера при измерениях с использованием фликерме-тра и применении метода моделирования и аналитического метода должен составлять:

— дляР„ — Т_р =10мин;

— дляР„ — Т_р =2ч.

Период наблюдения должен включать в себя ту часть полного рабочего цикла, в течение которой ИТС производит наиболее неблагоприятную последовательность изменений напряжения.

При определении кратковременной дозы фликера Р., рабочий цикл повторяют периодически, если иное не установлено в приложении А. Минимально необходимое время повторного включения (перезапуска) ИТС включают в период наблюдения, если ИТС прекращает работу автоматически в конце рабочего цикла, продолжительность которого меньше, чем период наблюдения.

При определении длительной дозы фликера Р„ рабочий цикл не повторяют, если иное не установлено в приложении А. в том случае, когда длительность рабочего цикла ИТС меньше 2 ч и ИТС в нормальных условиях не предназначено для продолжительного функционирования.

Примечание — Например, если продолжительность рабочего цикла ИТС равна 45 мин. измеряют пять последовательных значений P_st в течение 50 мин. и оставшиеся для периода наблюдения продолжительностью 2 ч семь значений P_sl принимают равными нулю.

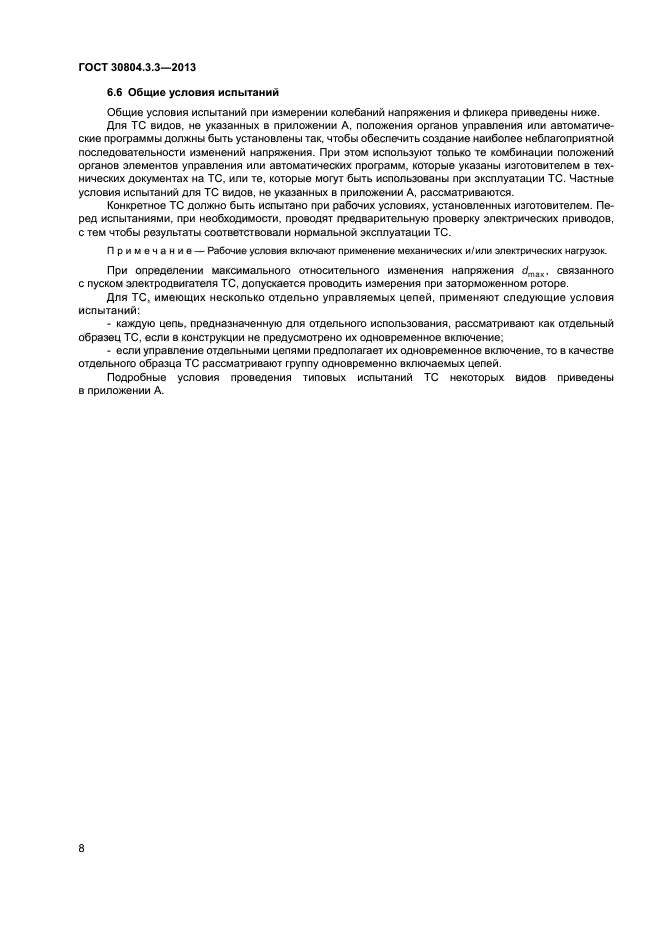

6.6 Общие условия испытаний

Общие условия испытаний при измерении колебаний напряжения и фликера приведены ниже.

Для ТС видов, не указанных в приложении А. положения органов управления или автоматические программы должны быть установлены так. чтобы обеспечить создание наиболее неблагоприятной последовательности изменений напряжения. При этом используют только те комбинации положений органов элементов управления или автоматических программ, которые указаны изготовителем в технических документах на ТС. или те. которые могут быть использованы при эксплуатации ТС. Частные условия испытаний для ТС видов, не указанных в приложении А. рассматриваются.

Конкретное ТС должно быть испытано при рабочих условиях, установленных изготовителем. Перед испытаниями, при необходимости, проводят предварительную проверку электрических приводов, с тем чтобы результаты соответствовали нормальной эксплуатации ТС.

Примечание — Рабочие условия включают применение механических и/или электрических нагрузок.

При определении максимального относительного изменения напряжения d_max. связанного с пуском электродвигателя ТС. допускается проводить измерения при заторможенном роторе.

Для ТС, имеющих несколько отдельно управляемых цепей, применяют следующие условия испытаний:

— каждую цепь, предназначенную для отдельного использования, рассматривают как отдельный образец ТС. если в конструкции не предусмотрено их одновременное включение;

— если управление отдельными цепями предполагает их одновременное включение, то в качестве отдельного образца ТС рассматривают группу одновременно включаемых цепей.

Подробные условия проведения типовых испытаний ТС некоторых видов приведены в приложении А.

ГОСТ 30804.3.3-2013

Ц — средство измерений; G — генератор напряжения, соответствующий требованиям 6 3; S — источник электропитания, содержащий генератор напряжения G и стандартное полное сопротивление 2: 1/₀— напряжение холостого хода источника электропитания; R_A. R„ — активные составляющие стандартного полного сопротивления Z./X_A./X_W — реактивные составляющие стандартного полного сопротивления 2. Ф1. Ф2. ФЗ — фазные провода. N — нейтральный провод

Примечания

1 Значения составляющих стандартного полного сопротивления 2.

/?д * 0,24 Ом ]Х_А =0,15 Ом на частоте 50 Гм;

« 0.16 Ом jX_N = 0.1 Ом на частоте 50 Гм.

2 Составляющие стандартного полного сопротивления включают d_{ct t} полное сопротивление генератора G.

3 Если полное сопротивление источника электропитания точно не установлено, применяют метод, установленный в 6.2.

4 Трехфазные нагрузки, как правило, симметричны и составляющие R_N и /Хд^ допускается не учитывать, если ток в нейтральном проводе отсутствует.

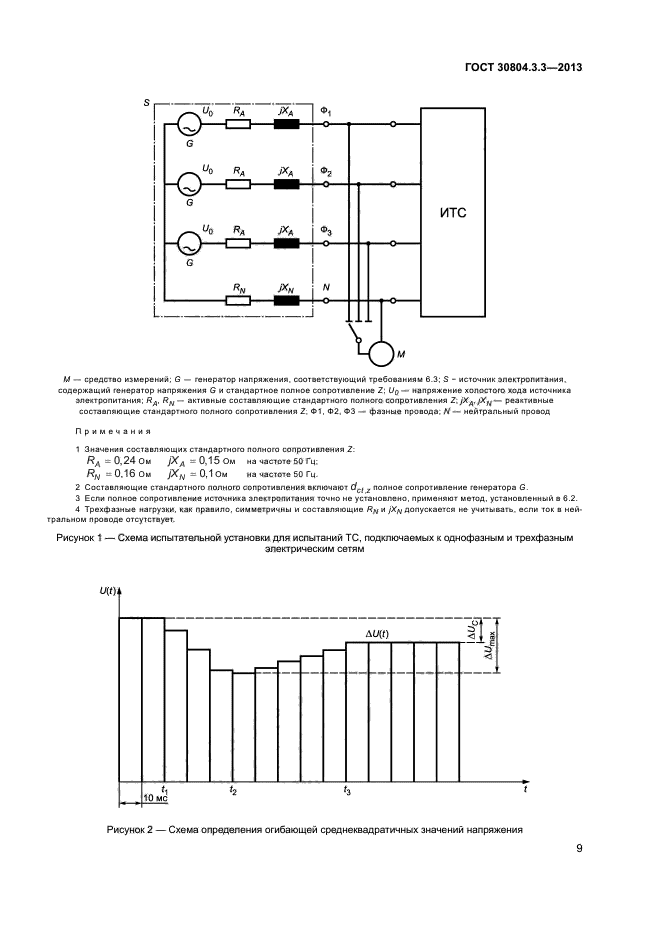

Рисунок 1 — Схема испытательной установки для испытаний ТС. подключаемых к однофазным и трехфазным
электрическим сетям

Рисунок 2 — Схегла определения огибающей среднеквадратичных значений напряжения

ГОСТ 30804.3.3-2013

Число изменений в минуту

П р и ы в ч а и и в — Частота повторения изменений напряжения 1200 м»*Г’ соответствует фликеру с частотой 10 Гц Рисунок 4 — Кривая для P_s( 1 при изменениях напряжения, огибающая которых имеет форму меандра

ГОСТ 30804.3.3-2013

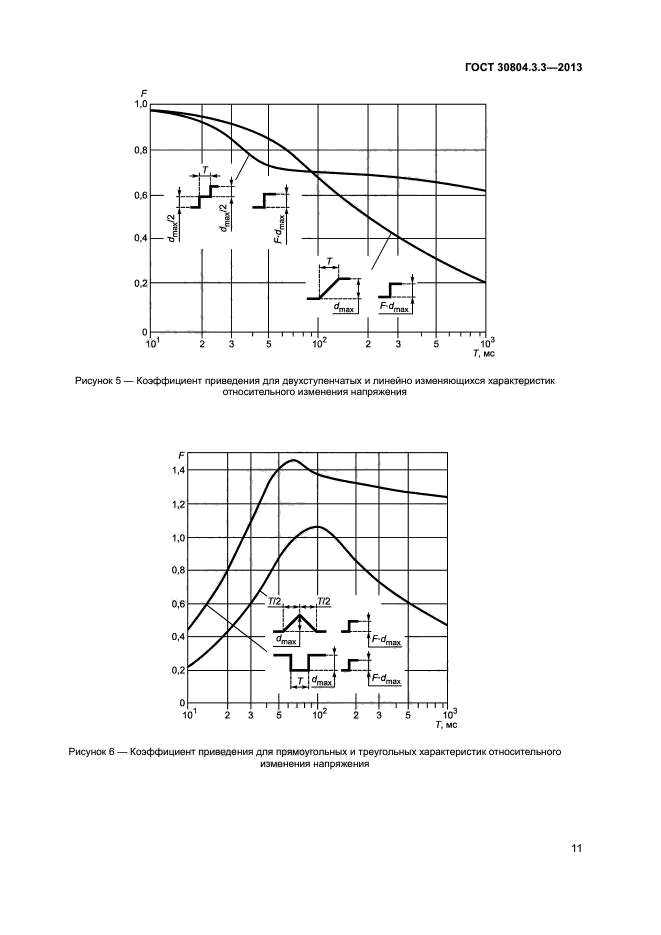

Рисунок 5 — Коэффициент приведения для двухступенчатых и линейно изменяющихся характеристик

относительного изменения напряжения

Рисунок 6 — Коэффициент приведения для прямоугольных и треугольных характеристик относительного

изменения напряжения

ГОСТ 30804.3.3-2013

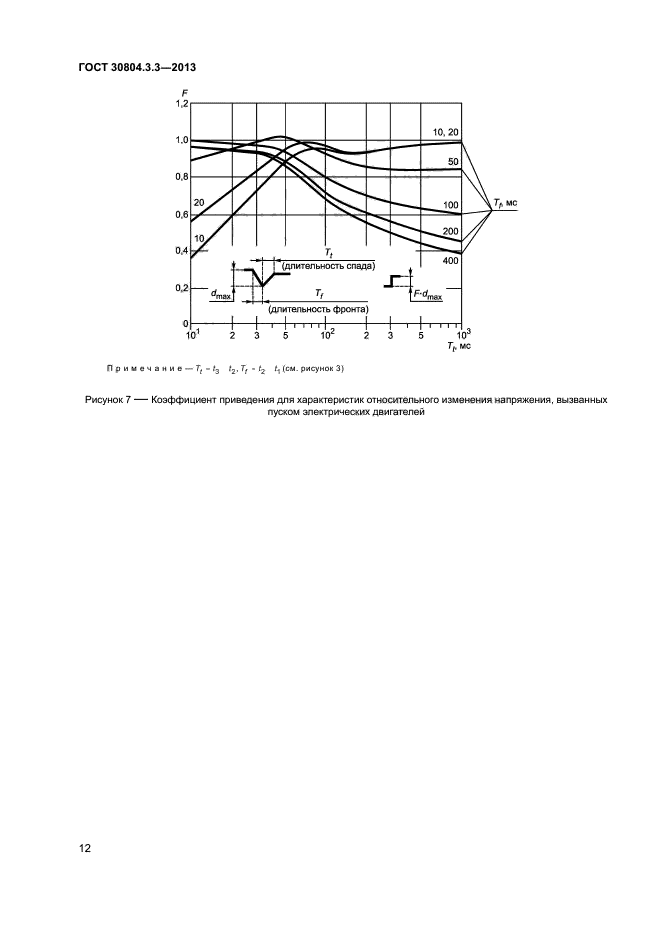

Рисунок 7 — Коэффициент приведения для характеристик относительного изменения напряжения, вызванных

пуском электрических двигателей

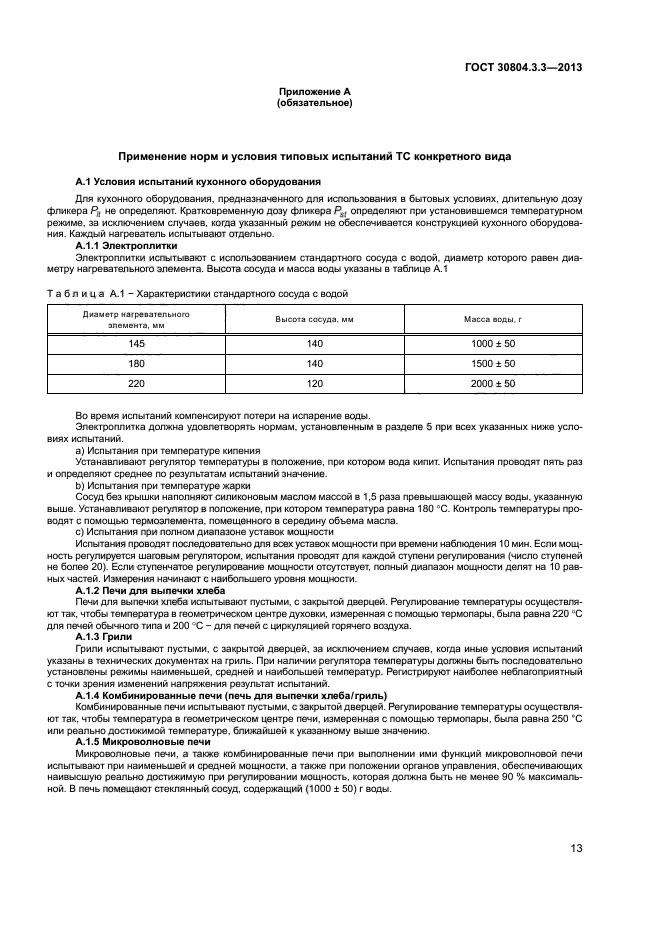

Приложение А (обязательное)

ГОСТ 30804.3.3-2013
Применение норм и условия типовых испытаний ТС конкретного вида

А.1 Условия испытаний кухонного оборудования

Для кухонного оборудования, предназначенного для использования в бытовых условиях, длительную дозу фликера Р_ц, не определяют. Кратковременную дозу фликера P_sl определяют при установившемся температурном режиме, за исключением случаев, когда указанный режим не обеспечивается конструкцией кухонного оборудования. Каждый нагреватель испытывают отдельно.

А.1.1 Электроплитки

Электроплитки испытывают с использованием стандартного сосуда с водой, диаметр которого равен диаметру нагревательного элемента. Высота сосуда и масса воды указаны в таблице А.1

Таблица А.1- Характеристики стандартного сосуда с водой

Диаметр нагревательного элемента, мм	Высота сосуда, мм	Масса воды, г
145	140	1000 ±50
180	140	1500 ±50
220	120	2000 ±50

Во время испытаний компенсируют потери на испарение воды.

Электроплитка должна удовлетворять нормам, установленным в разделе 5 при всех указанных ниже условиях испытаний.

a) Испытания при температуре кипения

Устанавливают регулятор температуры в положение, при котором вода кипит. Испытания проводят пять раз и определяют среднее по результатам испытаний значение.

b) Испытания при температуре жарки

Сосуд без крышки наполняют силиконовым маслом массой в 1.5 раза превышающей массу воды, указанную выше. Устанавливают регулятор в положение, при котором температура равна 180 «С. Контроль температуры проводят с помощью термоэлемента, помещенного в середину обьема масла.

c) Испытания при полном диапазоне уставок мощности

Испытания проводят последовательно для всех уставок мощности при времени наблюдения 10 мин. Если мощность регулируется шаговым регулятором, испытания проводят для каждой ступени регулирования (число ступеней не более 20). Если ступенчатое регулирование мощности отсутствует, полный диапазон мощности делят на 10 равных частей. Измерения начинают с наибольшего уровня мощности.

А.1.2 Печи для выпечки хлеба

Печи для выпечки хлеба испытывают пустыми, с закрытой дверцей. Регулирование температуры осуществляют так. чтобы температура в геометрическом центре духовки, измеренная с помощью термопары, была равна 220 С для печей обычного типа и 200 °С — для печей с циркуляцией горячего воздуха.

А.1.3 Грили

Грили испытывают пустыми, с закрытой дверцей, за исключением случаев, когда иные условия испытаний указаны в технических документах на гриль. При наличии регулятора температуры должны быть последовательно установлены режимы наименьшей, средней и наибольшей температур. Регистрируют наиболее неблагоприятный с точки зрения изменений напряжения результат испытаний.

А.1.4 Комбинированные печи (печь для выпечки хлеба/гриль)

Комбинированные печи испытывают пустыми, с закрытой дверцей. Регулирование температуры осуществляют так. чтобы температура в геометрическом центре печи, измеренная с помощью термопары, была равна 250 *С или реально достижимой температуре, ближайшей к указанному выше значению.

А.1.5 Микроволновые печи

Микроволновые печи, а также комбинированные печи при выполнении ими функций микроволновой печи испытывают при наименьшей и средней мощности, а также при положении органов управления, обеспечивающих наивысшую реально достижимую при регулировании мощность, которая должна быть не менее 90 % максимальной. В печь помещают стеклянный сосуд, содержащий (1000 ± 50) г воды.

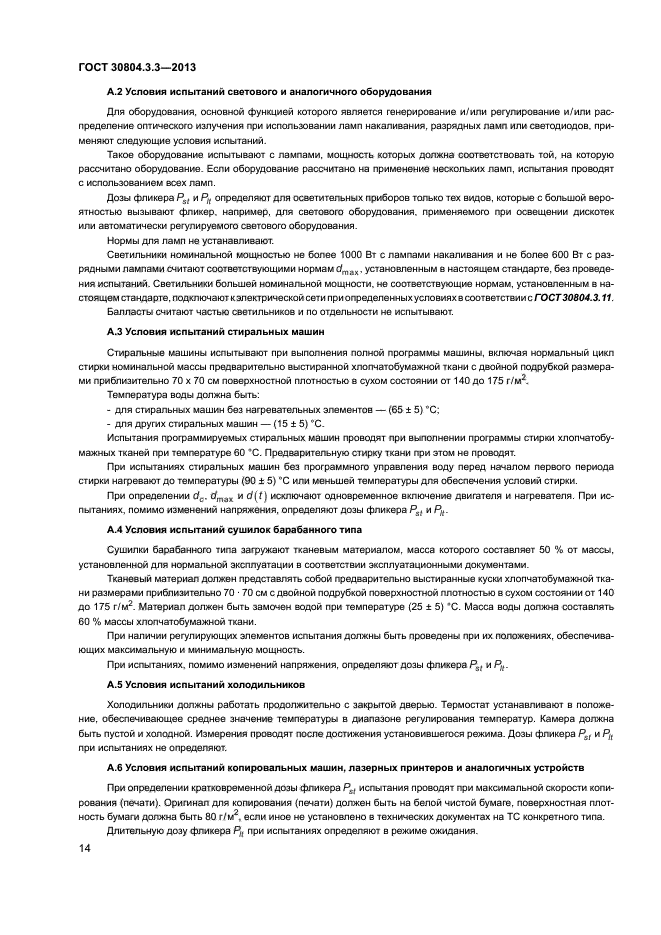

А.2 Условия испытаний светового и аналогичного оборудования

Для оборудования, основной функцией которого является генерирование и/или регулирование и/или распределение оптического излучения при использовании ламп накаливания, разрядных ламп или светодиодов, применяют следующие условия испытаний.

Такое оборудование испытывают с лампами, мощность которых должна соответствовать той. на которую рассчитано оборудование. Если оборудование рассчитано на применение нескольких ламп, испытания проводят с использованием всех ламп.

Дозы фликера Р₅₍ и Р_п определяют для осветительных приборов только тех видов, которые с большой вероятностью вызывают фликер, например, для светового оборудования, применяемого при освещении дискотек или автоматически регулируемого светового оборудования.

Нормы для ламп не устанавливают.

Светильники номинальной мощностью не более 1000 Вт с лампами накаливания и не более 600 Вт с разрядными лампами считают соответствующими нормам d_max, установленным в настоящем стандарте, без проведения испытаний. Светильники большей номинальной мощности, не соответствующие нормам, установленным в настоящем стандарте, подключают к электрической сети при определенных условиях в соответствии с ГОСТ30804.3.11.

Балласты считают частью светильников и по отдельности не испытывают.

А.З Условия испытаний стиральных машин

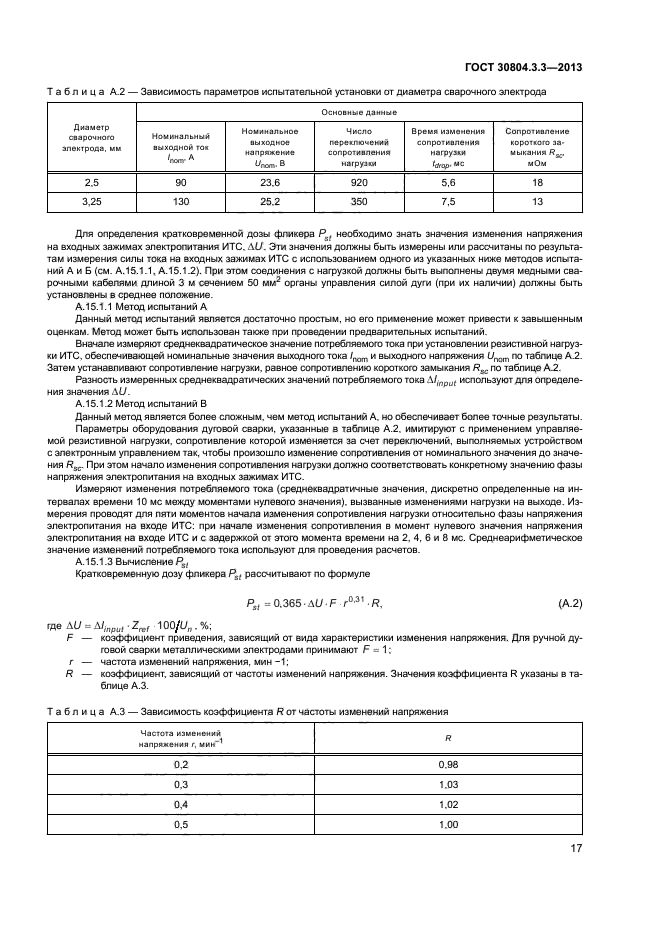

Стиральные машины испытывают при выполнения полной программы машины, включая нормальный цикл стирки номинальной массы предварительно выстиранной хлопчатобумажной ткани с двойной подрубкой размерам
