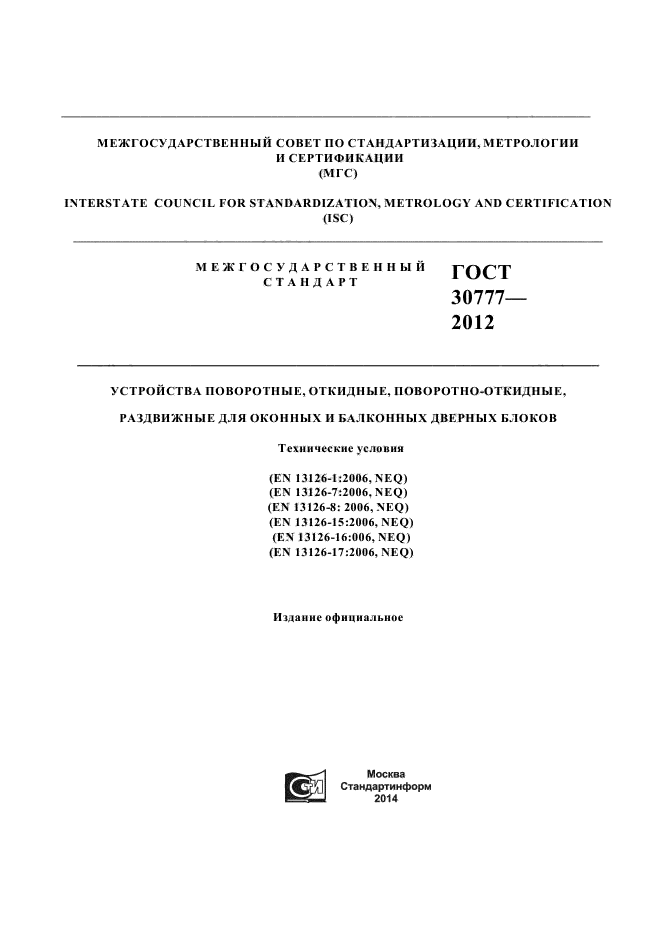

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ
И СЕРТИФИКАЦИИ (МГС)
INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION
(ISC)
МЕЖГОСУДАРСТВЕННЫЙ ГОСТ 30777—
СТАНДАРТ 2012

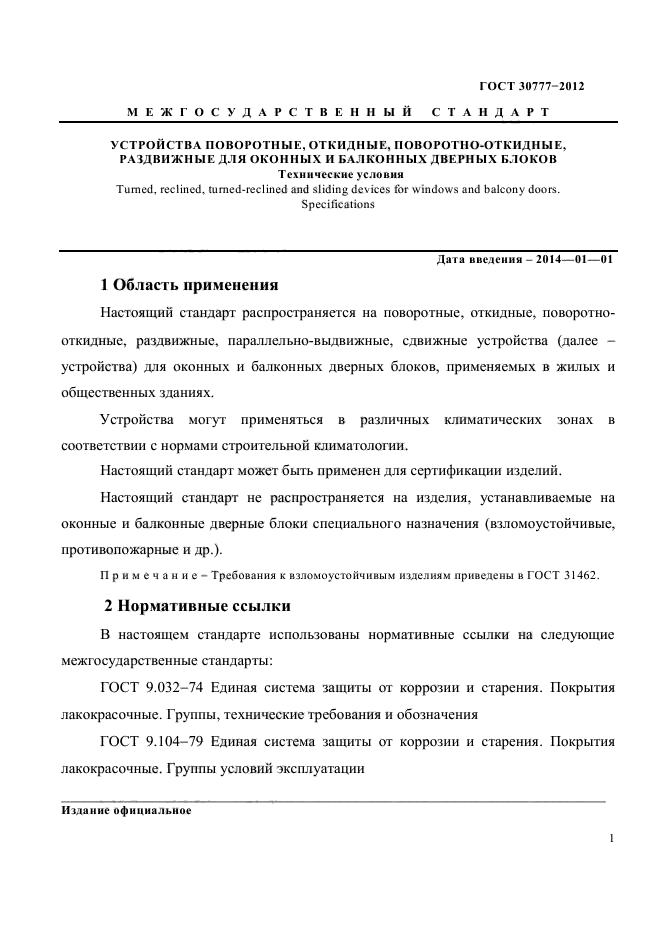

УСТРОЙСТВА ПОВОРОТНЫЕ, ОТКИДНЫЕ,ПОВОРОТНО-ОТКИДНЫЕ,
РАЗДВИЖНЫЕ ДЛЯ ОКОННЫХ И БАЛКОННЫХ ДВЕРНЫХ БЛОКОВ
Технические условия
(EN 13126-1:2006,NEQ)
(EN 13126-7:2006, NEQ)
(EN 13126-8: 2006,NEQ)
(EN 13126-15:2006, NEQ)
(EN 13126-16:006, NEQ)
(EN 13126-17:2006, NEQ)
Издание официальное
Москва Стандартннфор м 2013

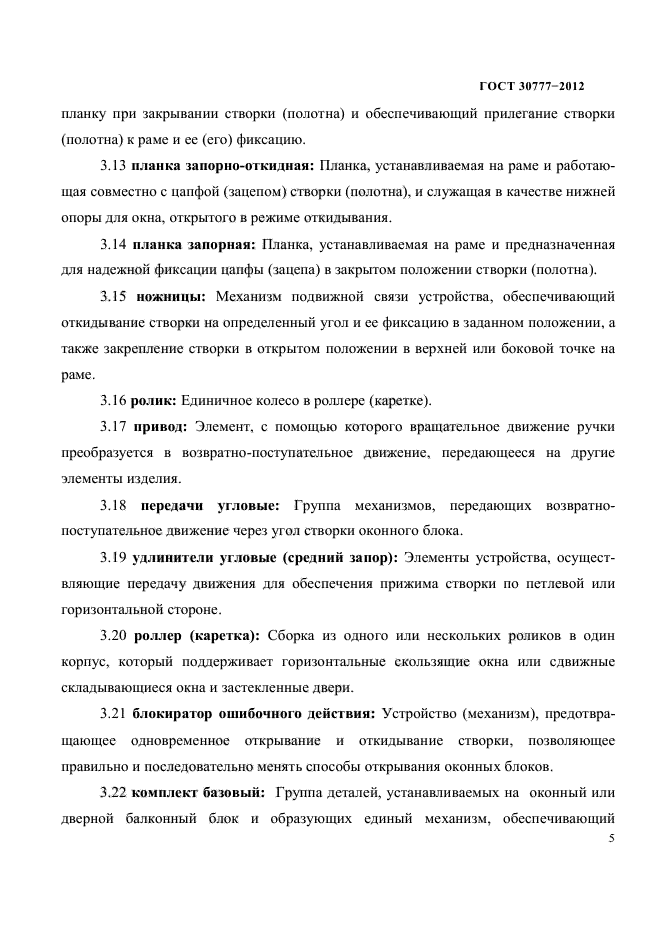

ГОСТ 30777-2012
выполнение основных функций.

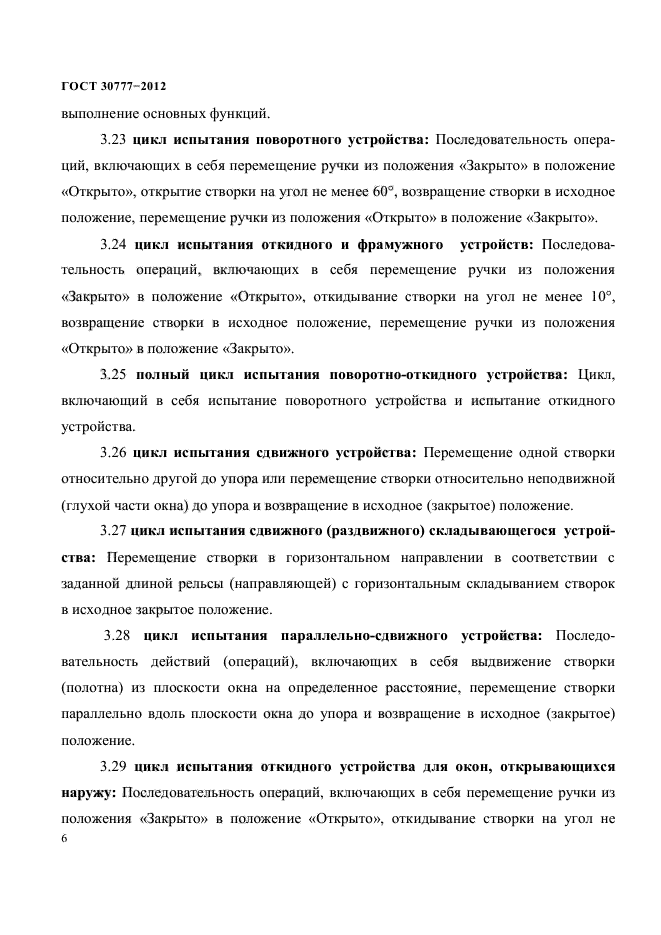

3.23 цикл испытания поворотного устройства: Последовательность операций, включающих в себя перемещение ручки из положения «Закрыто» в положение «Открыто», открытие створки на угол не менее 60°, возвращение створки в исходное положение, перемещение ручки из положения «Открыто» в положение «Закрыто».
3.24 цикл испытания откидного и фрамужного устройств: Последовательность операций, включающих в себя перемещение ручки из положения «Закрыто» в положение «Открыто», откидывание створки на угол не менее 10°, возвращение створки в исходное положение, перемещение ручки из положения «Открыто» в положение «Закрыто».
3.25 полный цикл испытания поворотно-откидного устройства: Цикл, включающий в себя испытание поворотного устройства и испытание откидного устройства.
3.26 цикл испытания сдвижного устройства: Перемещение одной створки относительно другой до упора или перемещение створки относительно неподвижной (глухой части окна) до упора и возвращение в исходное (закрытое) положение.
3.27 цикл испытания сдвижного (раздвижного) складывающегося устройства: Перемещение створки в горизонтальном направлении в соответствии с заданной длиной рельсы (направляющей) с горизонтальным складыванием створок в исходное закрытое положение.
3.28 цикл испытания пар аллель но-сдвижного устройства: Последовательность действий (операций), включающих в себя выдвижение створки (полотна) из плоскости окна на определенное расстояние, перемещение створки параллельно вдоль плоскости окна до упора и возвращение в исходное (закрытое) положение.
3.29 цикл испытания откидного устройства для окон, открывающихся
наружу: Последовательность операций, включающих в себя перемещение ручки из
положения «Закрыто» в положение «Открыто», откидывание створки на угол не б
ГОСТ 30777-2012
более 20°, возвращение створки в исходное положение, перемещение ручки из положения «Открыто» в положение «Закрыто».

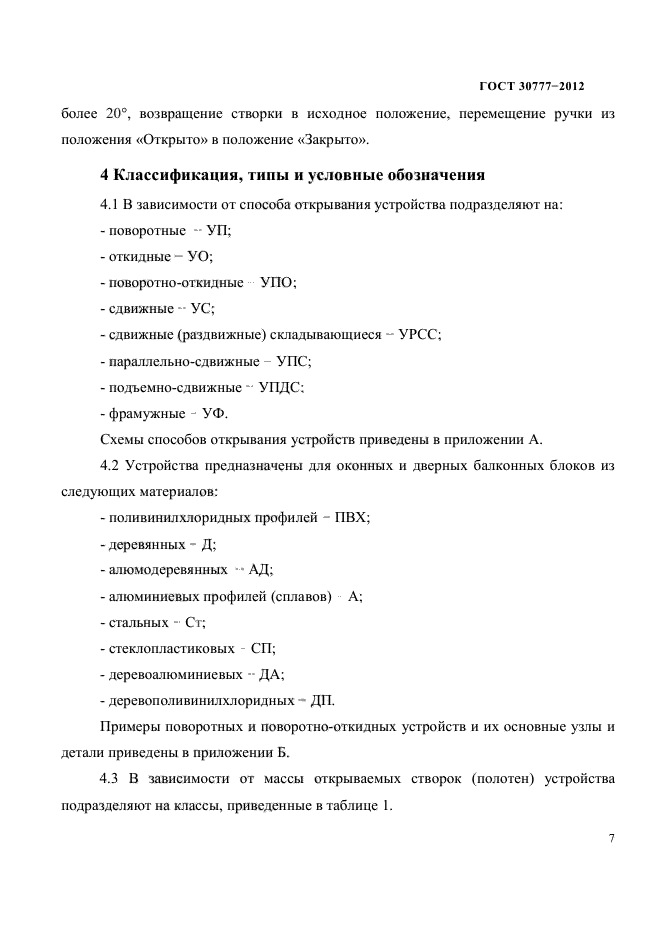

4 Классификация, типы и условные обозначения
4.1В зависимости от способа открывания устройства подразделяют на
— поворотные — УП,
— откидные — У О;
— поворотно-откидные — УПО,
— сдвижные — УС;
— сдвижные (раздвижные) складывающиеся -УРСС;
— пар аллель и о-сдвижные — УПС;
— подъемно-сдвижные — УПДС,
— фрамужные — УФ.

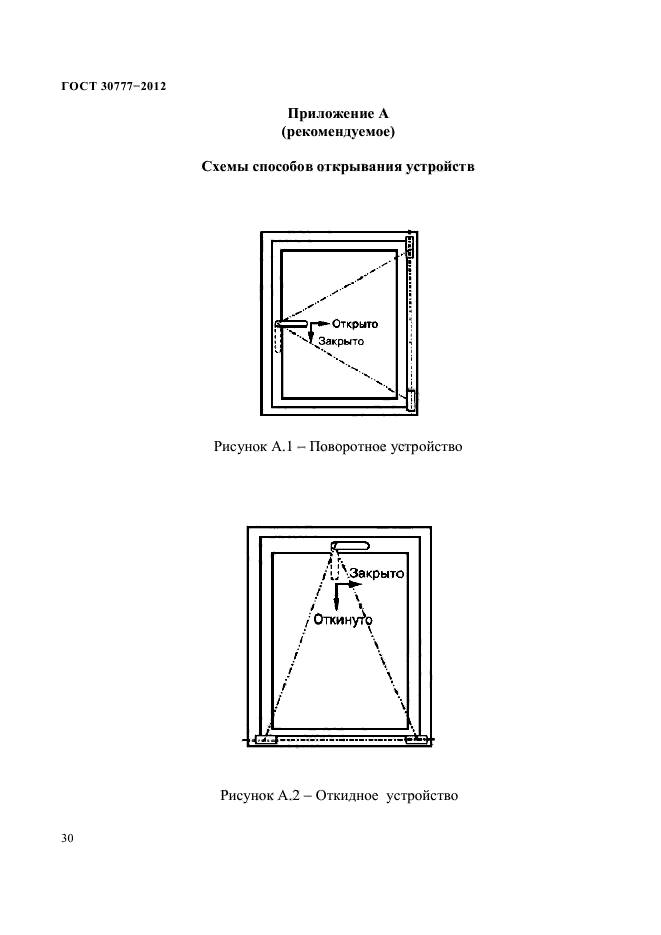

Схемы способов открывания устройств приведены в приложении А.
4.2 Устройства предназначены для оконных и дверных балконных блоков из следующих материалов:
— поливинилхлоридных профилей — ПВХ;
-деревянных — Д,
— алюмодеревянных — АД,
— алюминиевых профилей (сплавов) — А;
— стальных — Ст;
— стеки о пластиковых — СП,
— дерево алюминиевых — ДА;
— дерево поливинилхлоридных — ДП.

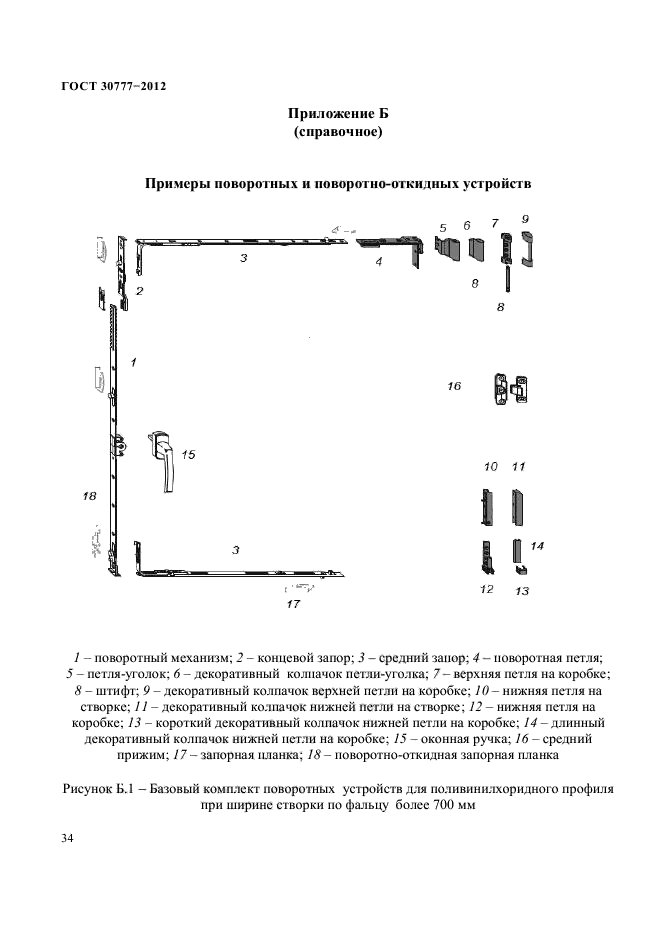

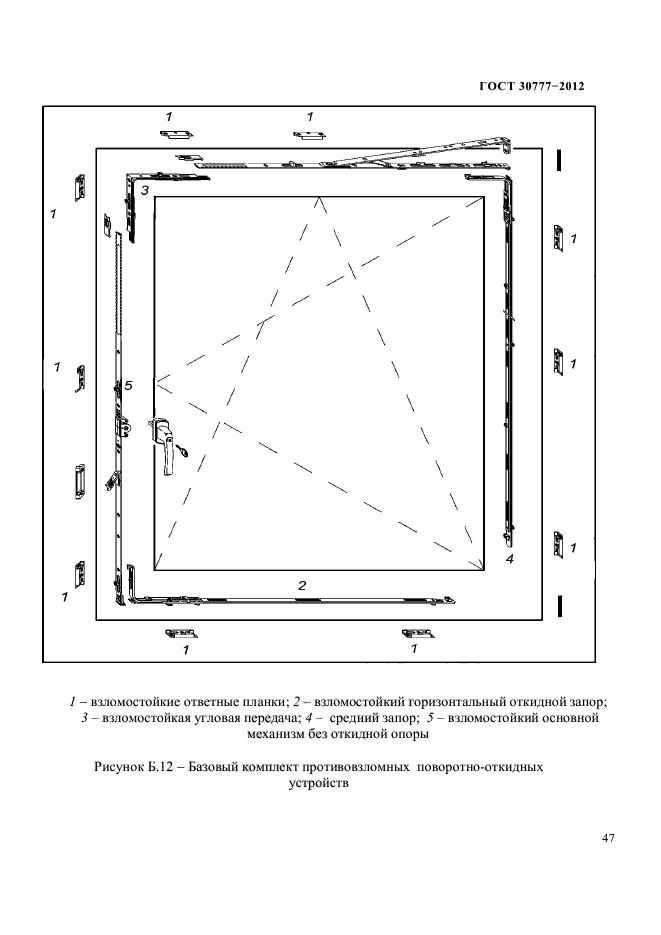

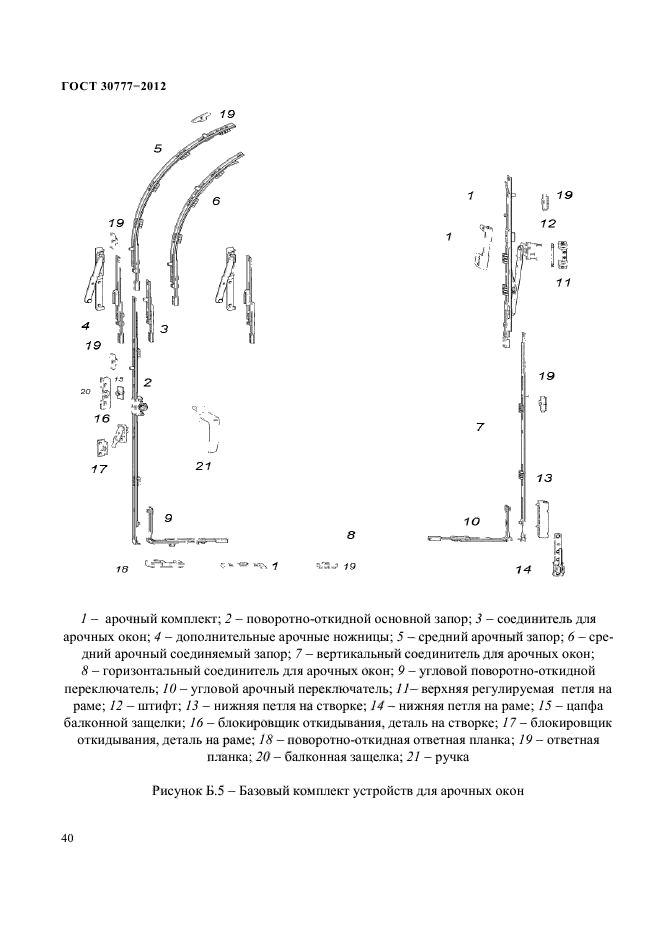

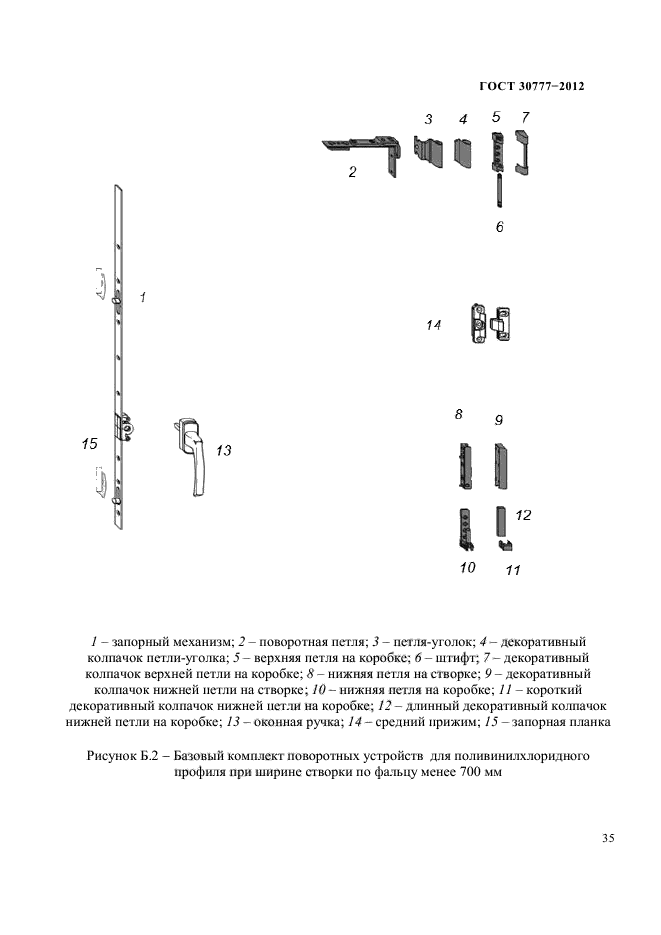

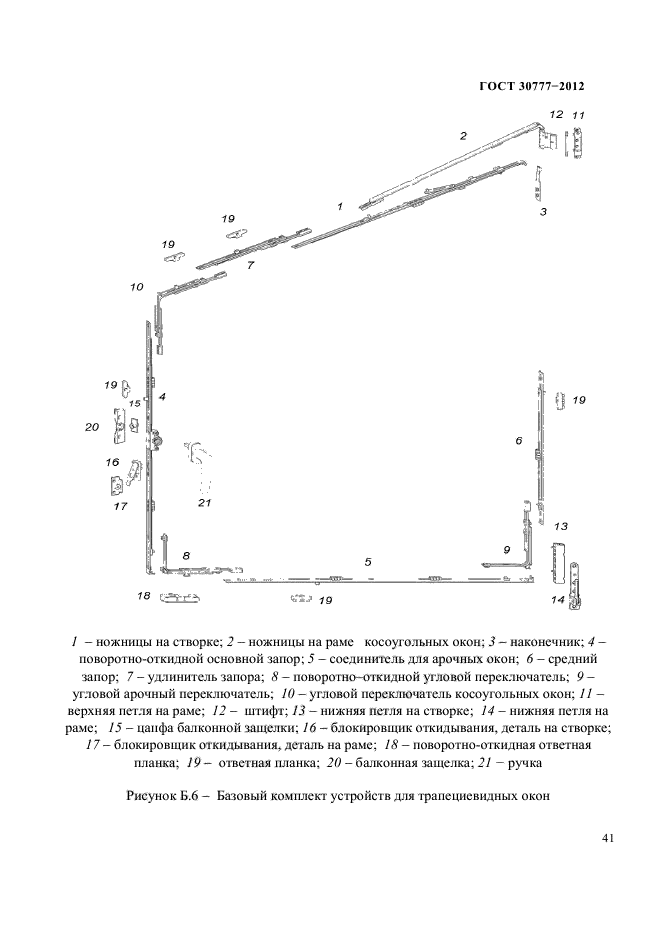

Примеры поворотных и поворотно-откидных устройств и их основные узлы и детали приведены в приложении Б.
4.3 В зависимости от массы открываемых створок (полотен) устройства подразделяют на классы, приведенные в таблице 1.
ГОСТ 30777-2012
|

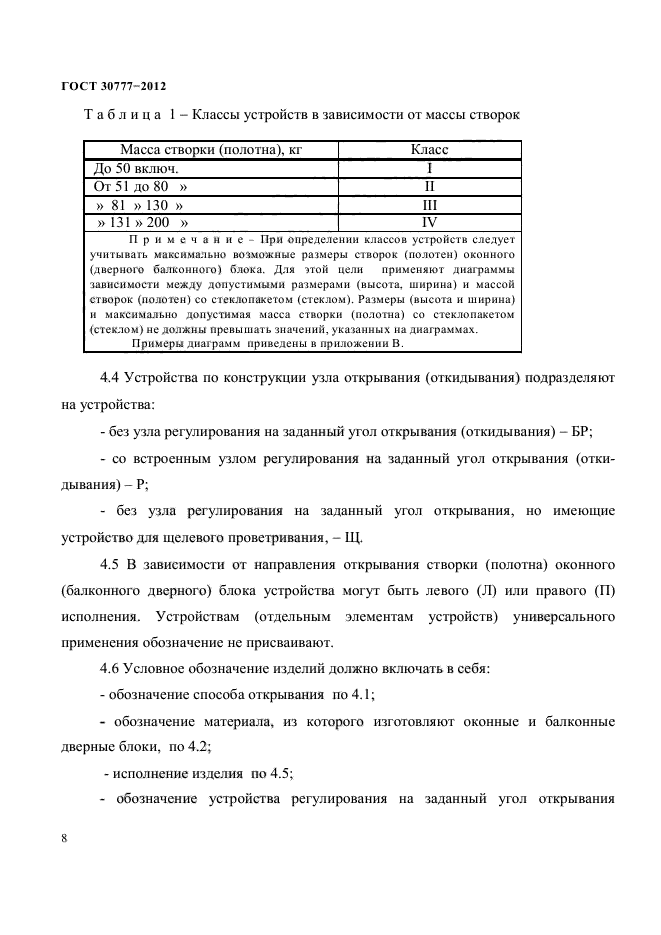

Таблица 1- Классы устройств в зависимости от массы створок |
||||||||||||
|
||||||||||||
4.4 Устройства по конструкции узла открывания (откидывания) подразделяют на устройства:
— без узла регулирования на заданный угол открывания (откидывания) — ЕР,
— со встроенным узлом регулирования на заданный угол открывания (откидывания) -Р,
— без узла регулирования на заданный угол открывания, но имеющие устройство для щелевого проветривания, — Щ.
4.5 В зависимости от направления открывания створки (полотна) оконного (балконного дверного) блока устройства могут быть левого (JI) или правого (П) исполнения Устройствам (отдельным элементам устройств) универсального применения обозначение не присваивают.
4.6 Условное обозначение изделий должно включать в себя:
— обозначение способа открывания по 4.1;
— обозначение материала, из которого изготовляют оконные и балконные дверные блоки, по 4.2,
— исполнение изделия по 4.5;
— обозначение устройства регулирования на заданный угол открывания
ГОСТ 30777-2012

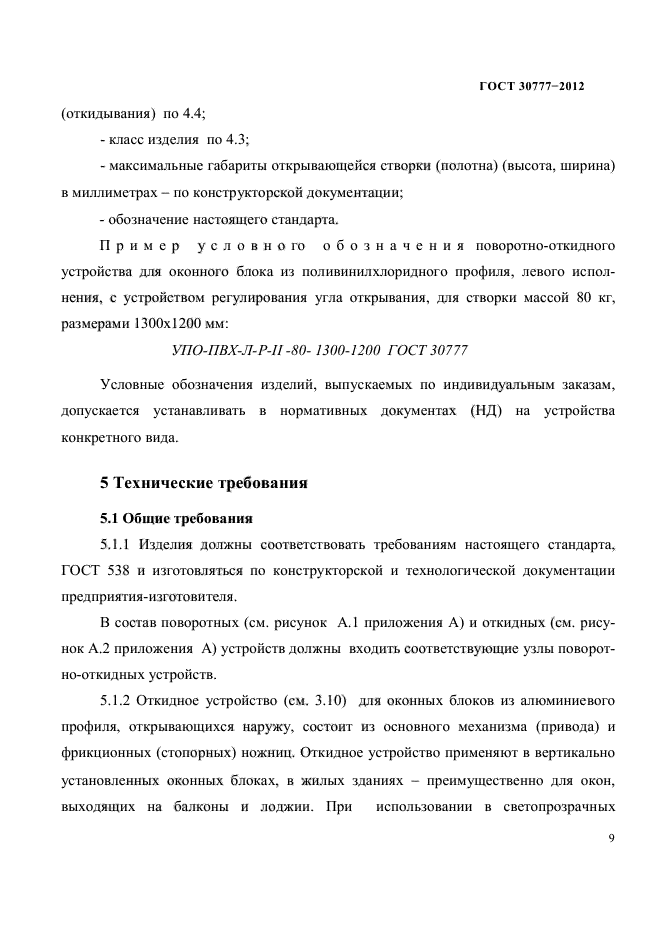

(откидывания) по 4.4,
— класс изделия по 4.3;
— максимальные габариты открывающейся створки (полотна) (высота, ширина) в миллиметрах — по конструкторской документации,
— обозначение настоящего стандарта.
Пример условно го обозначения поворотно-откидного устройства для оконного блока из поливинилхлоридного профиля, левого исполнения, с устройством регулирования угла открывания, для створки массой 80 кг, размерами 1300×1200 мм:
ШО-ПВХ-Л-Р-П-80-1300-1200 ГОСТ 30777
Условные обозначения изделий, выпускаемых по индивидуальным заказам, допускается устанавливать в нормативных документах (НД) на устройства конкретного вида.
5 Т ехнические требования
5.1 Общие требования
5.1.1 Изделия должны соответствовать требованиям настоящего стандарта, ГОСТ 538 и изготовляться по конструкторской и технологической документации предпр иятия-изг отов иге ля.
В состав поворотных (см. рисунок А. 1 приложения А) и откидных (см. рисунок А. 2 приложения А) устройств должны входить соответствующие узлы поворотно-откидных устройств.

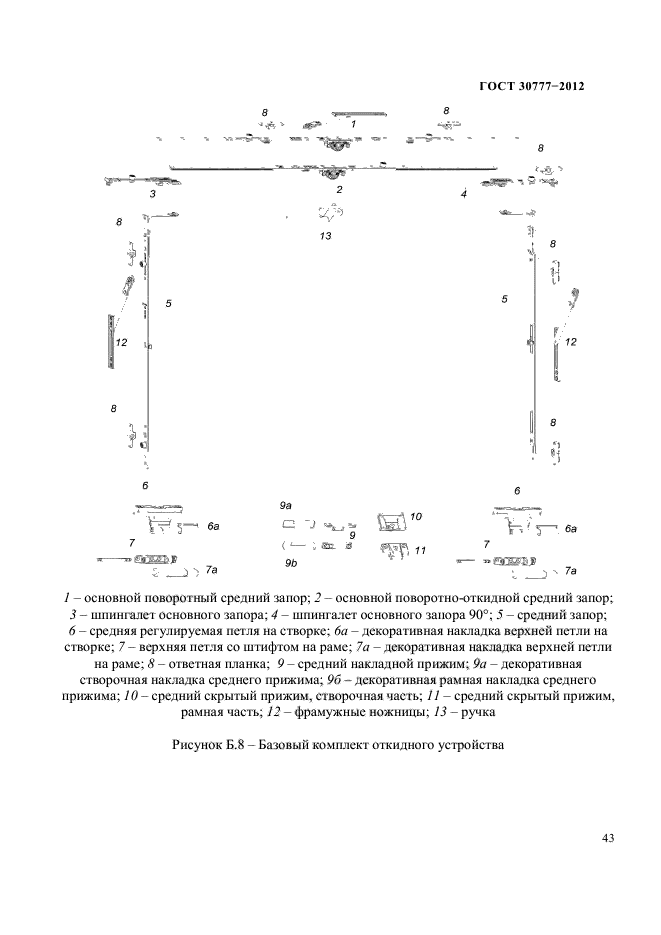

5.1.2 Откидное устройство (см. 3.10) для оконных блоков из алюминиевого профиля, открывающихся наружу, состоит из основного механизма (привода) и фрикционных (стопорных) ножниц. Откидное устройство применяют в вертикально установленных оконных блоках, в жилых зданиях — преимущественно для окон, выходящих на балконы и лоджии. При использовании в светопрозрачных
ГОСТ 30777-2012

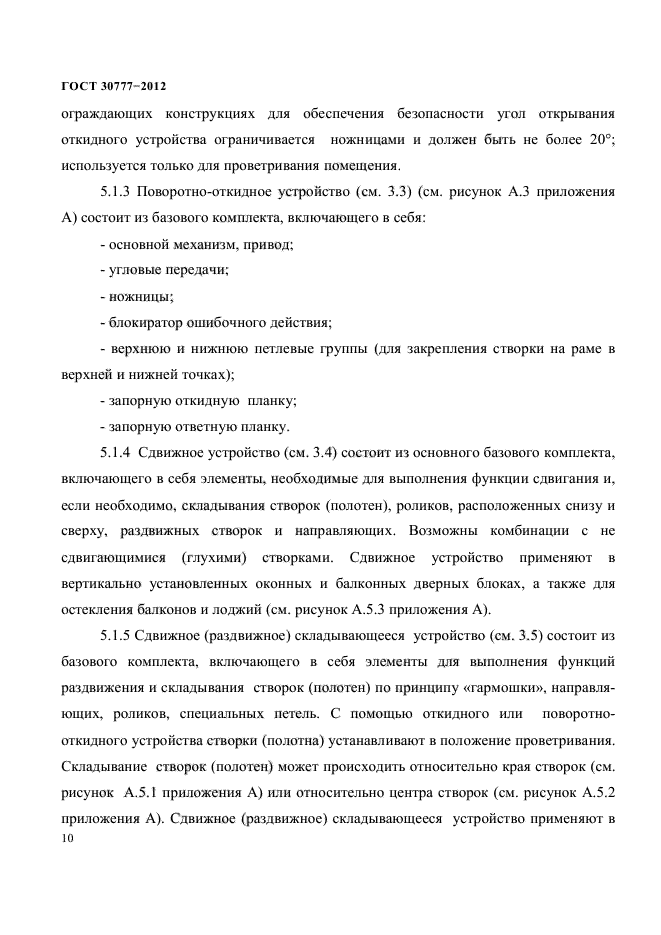

ограждающих конструкциях для обеспечения безопасности угол открывания откидного устройства ограничивается ножницами и должен быть не более 20°; используется только для проветривания помещения.

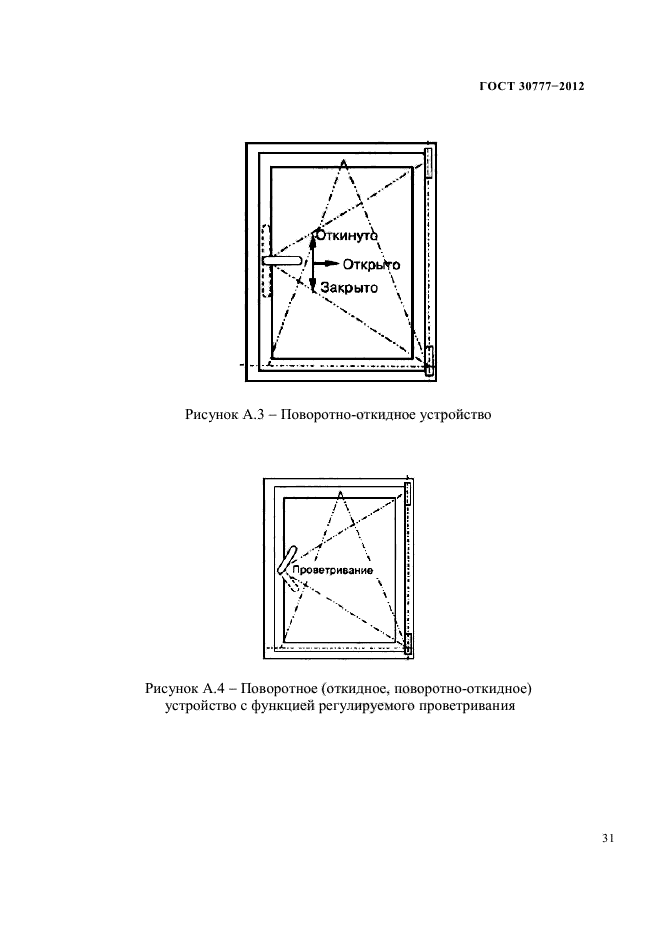

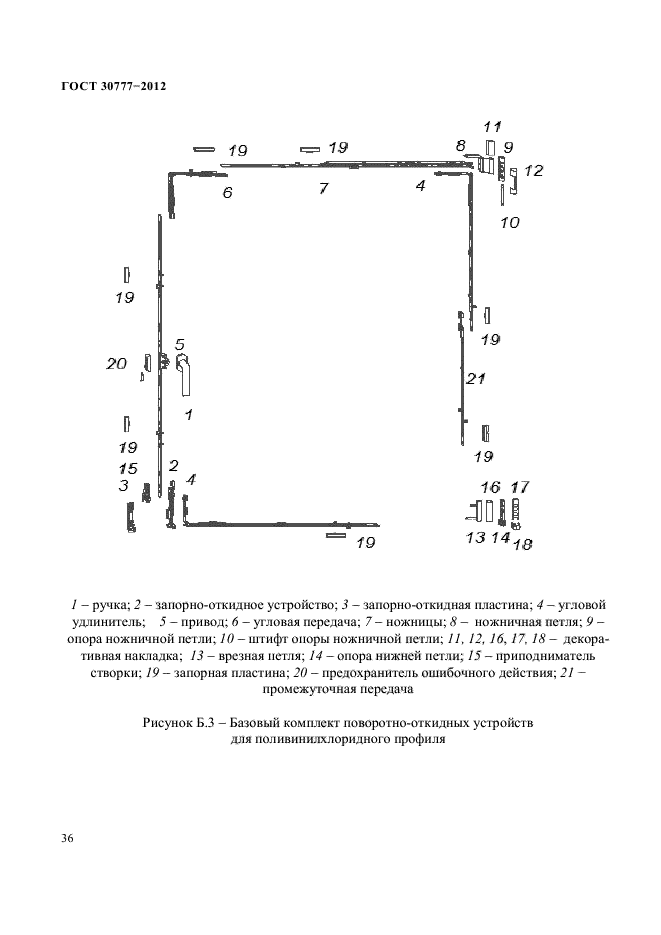

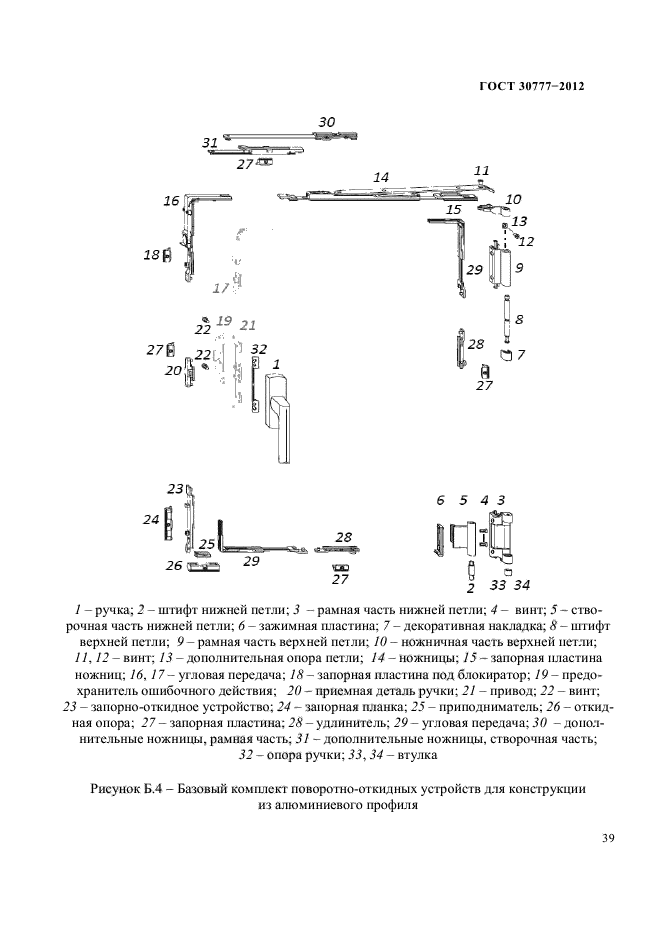

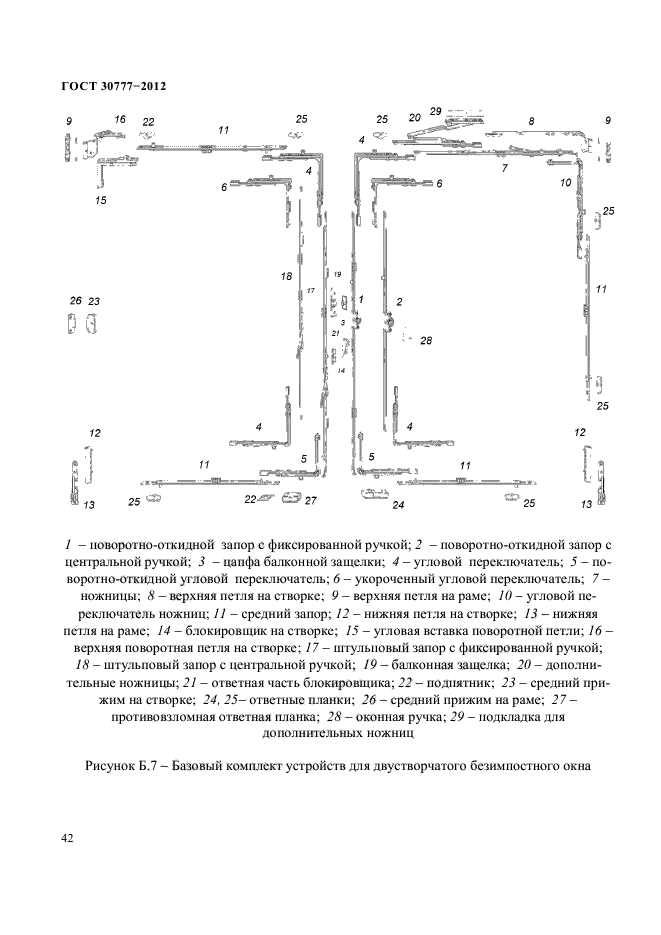

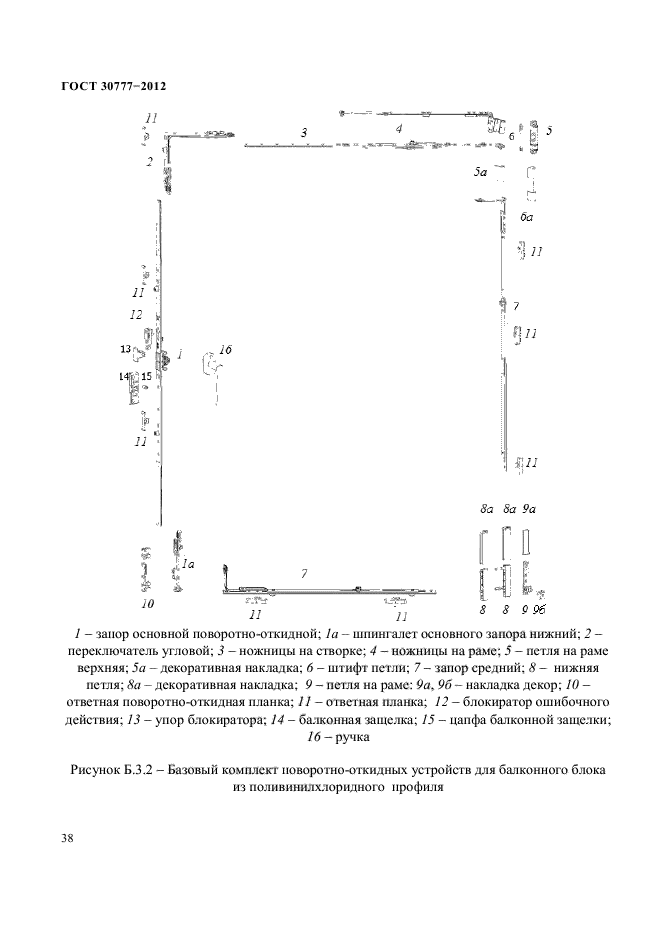

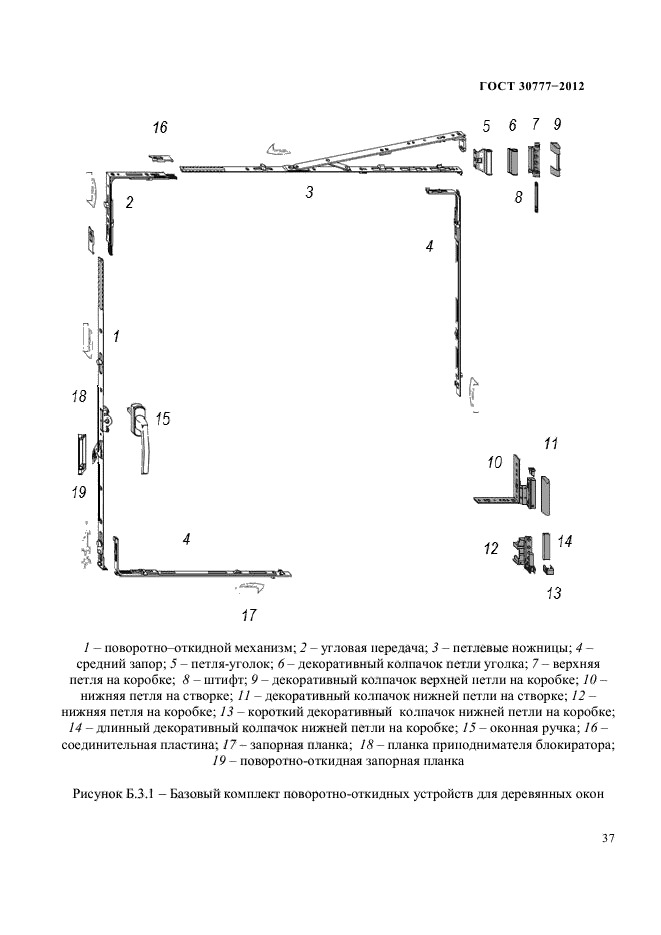

5.1.3 Поворотно-откидное устройство (см. 3.3) (см. рисунок А.З приложения А) состоит из базового комплекта, включающего в себя:
— основной механизм, привод,
— угловые передачи,
— ножницы,
— блокиратор ошибочного действия,
— верхнюю и нижнюю петлевые группы (для закрепления створки на раме в верхней и нижней точках);
— запорную откидную планку;
— запорную ответную планку.
5.1.4 Сдвижное устройство (см. 3.4) состоит из основного базового комплекта, включающего в себя элементы, необходимые для выполнения функции сдвигания и, если необходимо, складывания створок (полотен), роликов, расположенных снизу и сверху, раздвижных створок и направляющих. Возможны комбинации с не сдвигающимися (глухими) створками. Сдвижное устройство применяют в вертикально установленных оконных и балконных дверных блоках, а также для остекления балконов и лоджий (см рисунок А.5.3 приложения А).

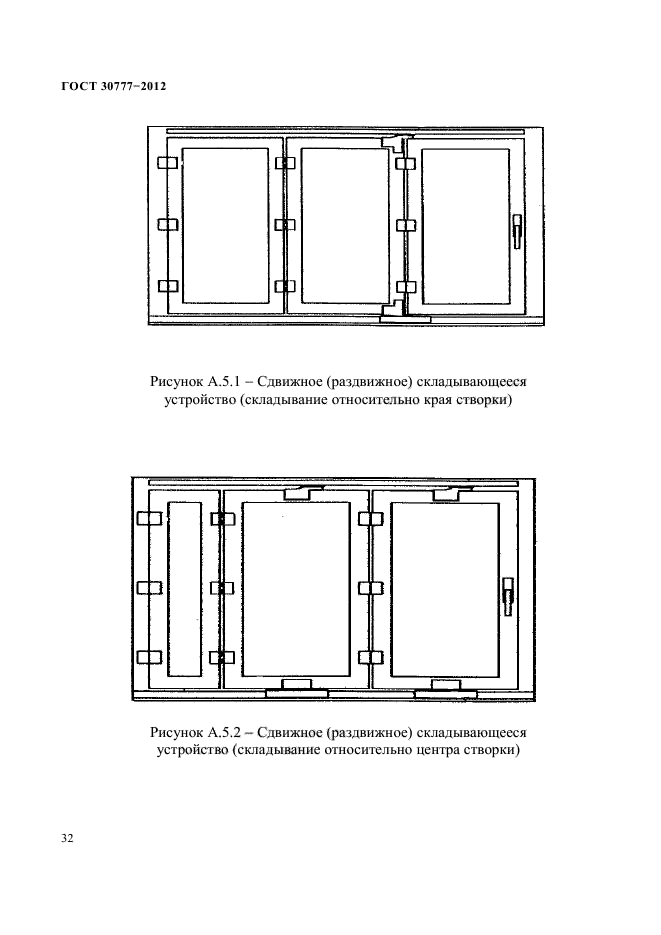

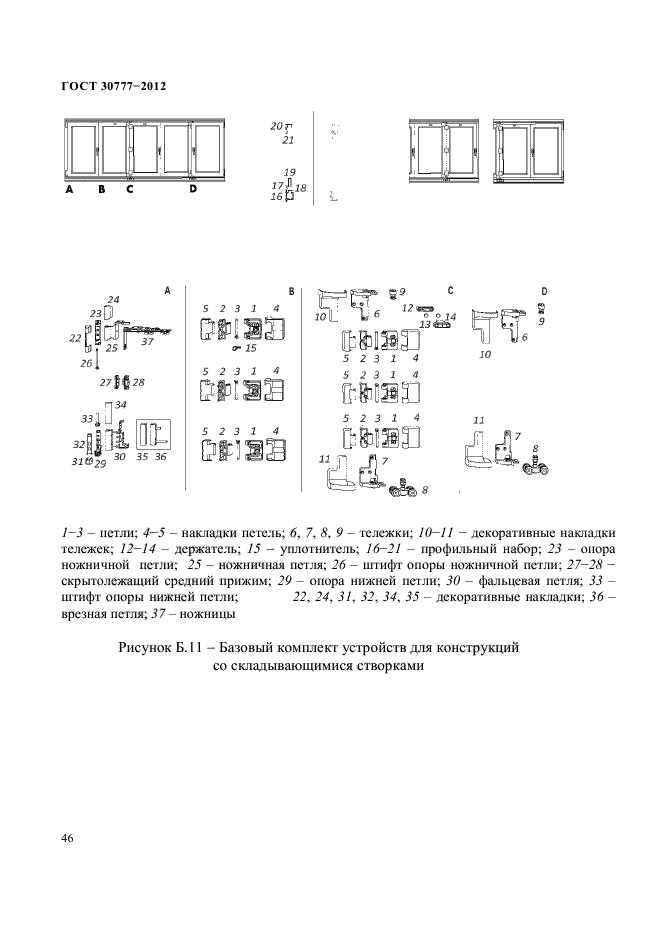

5.1.5 Сдвижное (раздвижное) складывающееся устройство (см. 3.5) состоит из базового комплекта, включающего в себя элементы для выполнения функций раздвижения и складывания створок (полотен) по принципу «гармошки», направляющих, роликов, специальных петель. С помощью откидного или поворотно-откидного устройства створки (полотна) устанавливают в положение проветривания. Складывание створок (полотен) может происходить относительно края створок (см. рисунок А. 5.1 приложения А) или относительно центра створок (см. рисунок А. 5.2
приложения А). Сдвижное (раздвижное) складывающееся устройство применяют в 10
ГОСТ 30777-2012

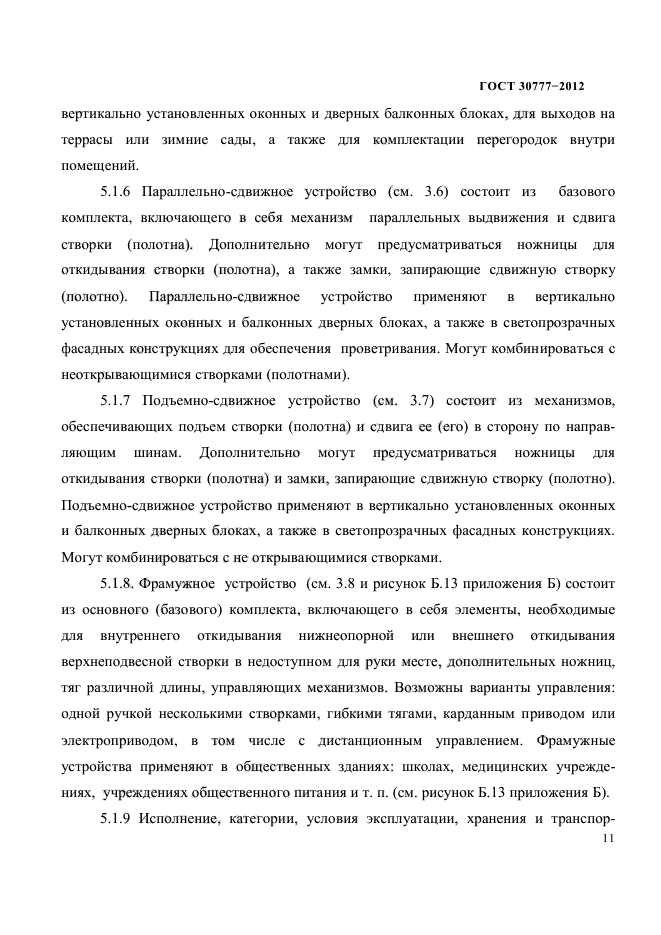

вертикально установленных оконных и дверных балконных блоках, для выходов на террасы или зимние сады, а также для комплектации перегородок внутри помещений.

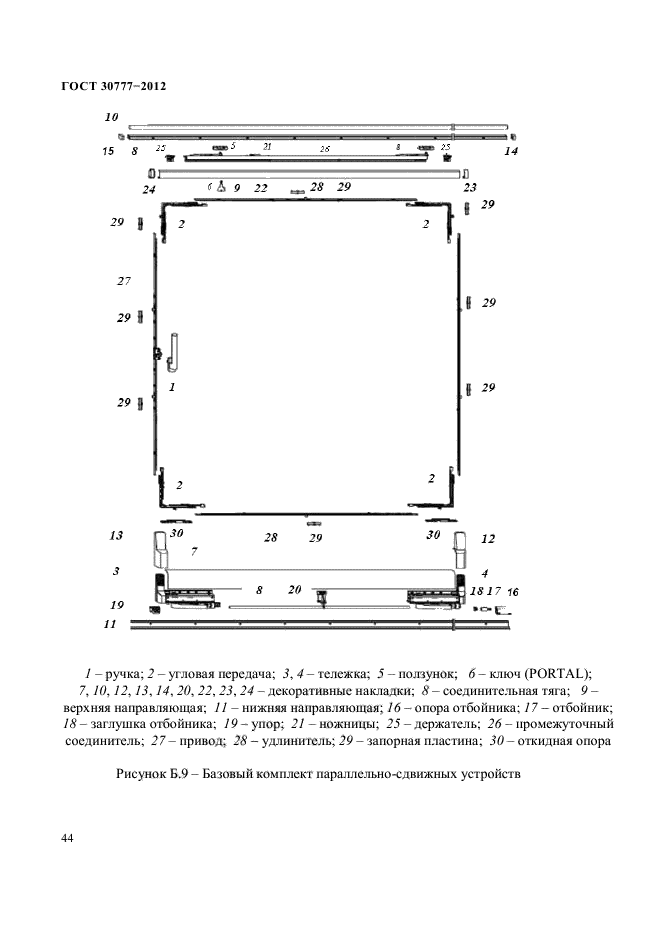

5.1.6 Пар аллель но-сдвижное устройство (см. 3.6) состоит из базового комплекта, включающего в себя механизм параллельных выдвижения и сдвига створки (полотна). Дополнительно могут предусматриваться ножницы для откидывания створки (полотна), а также замки, запирающие сдвижную створку (полотно). Пар аллель но-сдвижное устройство применяют в вертикально установленных оконных и балконных дверных блоках, а также в светопрозрачных фасадных конструкциях для обеспечения проветривания. Могут комбинироваться с не открывающимися створками (полотнами).

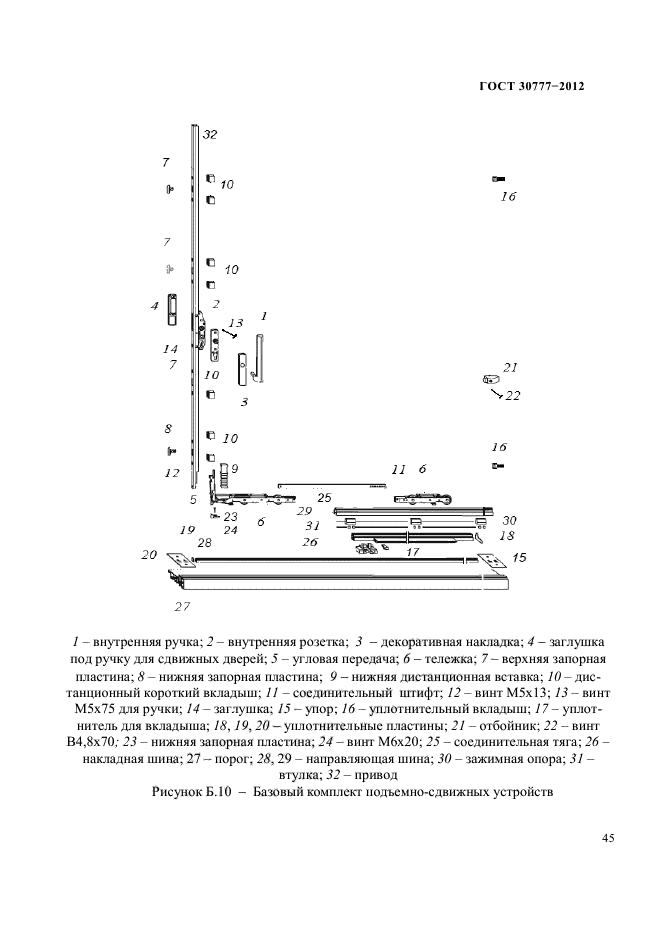

5.1.7 Подъемно-сдвижное устройство (см. 3.7) состоит из механизмов, обеспечивающих подъем створки (полотна) и сдвига ее (его) в сторону по направляющим шинам. Дополнительно могут предусматриваться ножницы для откидывания створки (полотна) и замки, запирающие сдвижную створку (полотно). Подъемно-сдвижное устройство применяют в вертикально установленных оконных и балконных дверных блоках, а также в светопрозрачных фасадных конструкциях. Могут комбинироваться с не открывающимися створками.

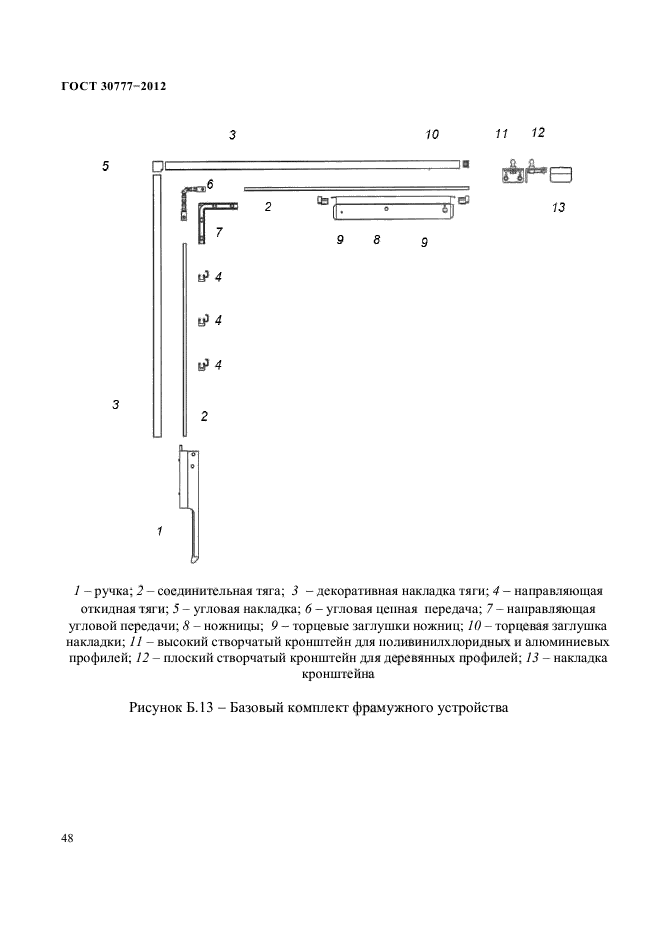

5.1.8. Фрамужное устройство (см. 3.8 и рисунок Б. 13 приложения Б) состоит из основного (базового) комплекта, включающего в себя элементы, необходимые для внутреннего откидывания нижнеопорной или внешнего откидывания верх не подвес ной створки в недоступном для руки месте, дополнительных ножниц, тяг различной длины, управляющих механизмов. Возможны варианты управления, одной ручкой несколькими створками, гибкими тягами, карданным приводом или электроприводом, в том числе с дистанционным управлением. Фрамужные устройства применяют в общественных зданиях: школах, медицинских учреждениях, учреждениях общественного питания и т. п. (см рисунок Б. 13 приложения Б).
5.1.9 Исполнение, категории, условия эксплуатации, хранения и транспор-
11
ГОСТ 30777-2012

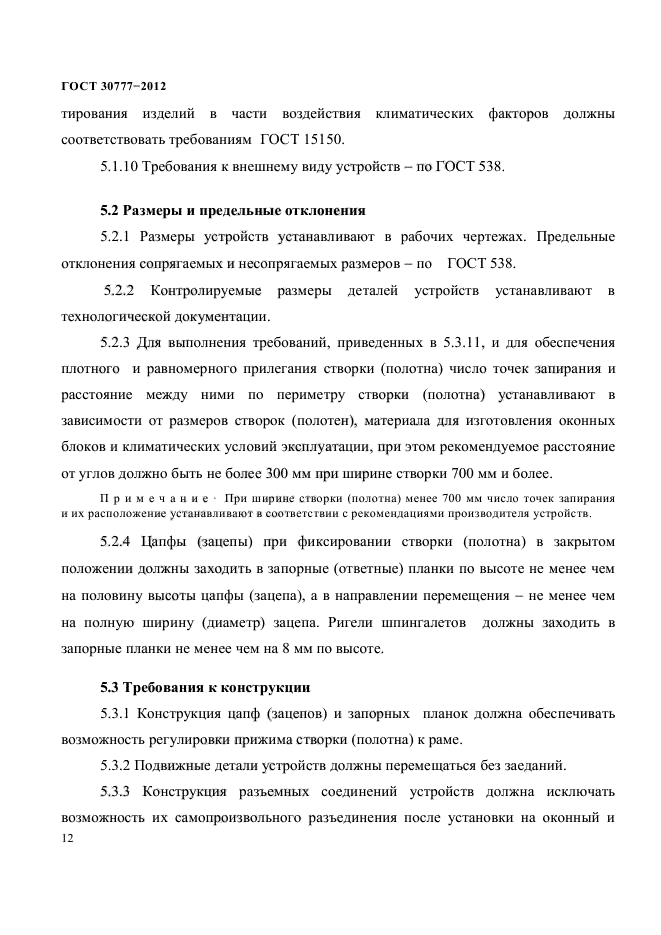

тирования изделий в части воздействия климатических факторов должны соответствовать требованиям ГОСТ 15150.
5.1.10 Требования к внешнему виду устройств — по ГОСТ 538.
5.2 Размеры и предельные отклонения
5.2.1 Размеры устройств устанавливают в рабочих чертежах. Предельные отклонения сопрягаемых и не сопрягаемых размеров — по ГОСТ 538.
5.2.2 Контролируемые размеры деталей устройств устанавливают в технологической документации.
5.2.3 Для выполнения требований, приведенных в 5.3.11, и для обеспечения плотного и равномерного прилегания створки (полотна) число точек запирания и расстояние между ними по периметру створки (полотна) устанавливают в зависимости от размеров створок (полотен), материала для изготовления оконных блоков и климатических условий эксплуатации, при этом рекомендуемое расстояние от углов должно быть не более 300 мм при ширине створки 700 мм и более.
Примечание — При ширине створки (полотна) менее 700 мм число точек запирания и их расположение устанавливают в соответствии с рекомендациями производителя устройств.
5.2.4 Цапфы (зацепы) при фиксировании створки (полотна) в закрытом положении должны заходить в запорные (ответные) планки по высоте не менее чем на половину высоты цапфы (зацепа), а в направлении перемещения — не менее чем на полную ширину (диаметр) зацепа. Ригели шпингалетов должны заходить в запорные планки не менее чем на 8 мм по высоте.
5.3 Требования к конструкции
5.3.1 Конструкция цапф (зацепов) и запорных планок должна обеспечивать возможность регулировки прижима створки (полотна) к раме.
5.3.2 Подвижные детали устройств должны перемещаться без заеданий.
5.3.3 Конструкция разъемных соединений устройств должна исключать
возможность их самопроизвольного разъединения после установки на оконный и 12
ГОСТ 30777-2012
дверной балконный блоки.

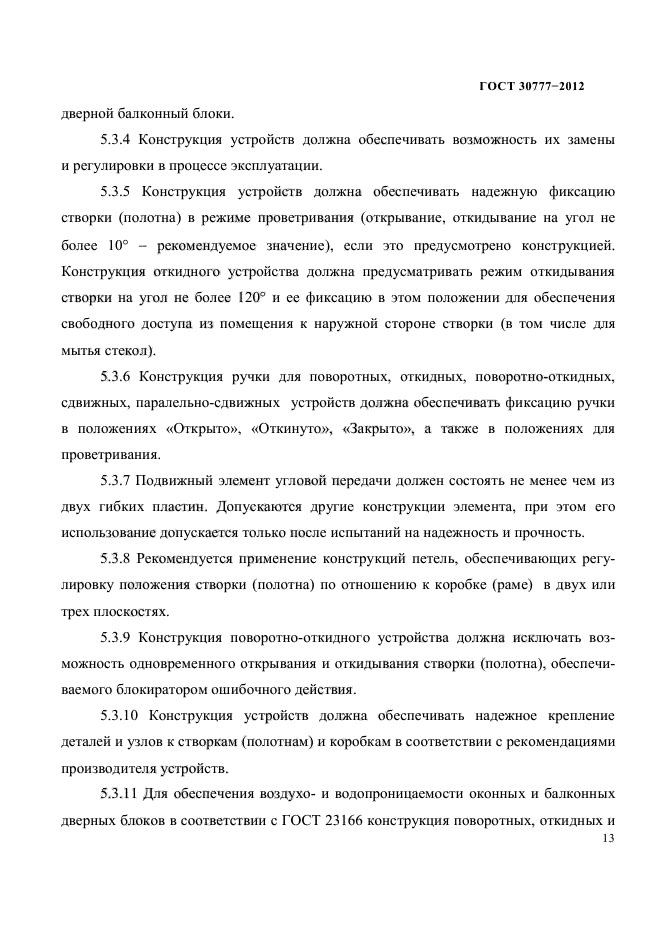

5.3.4 Конструкция устройств должна обеспечивать возможность их замены и регулировки в процессе эксплуатации
5.3.5 Конструкция устройств должна обеспечивать надежную фиксацию створки (полотна) в режиме проветривания (открывание, откидывание на угол не более 10° — рекомендуемое значение), если это предусмотрено конструкцией. Конструкция откидного устройства должна предусматривать режим откидывания створки на угол не более 120° и ее фиксацию в этом положении для обеспечения свободного доступа из помещения к наружной стороне створки (в том числе для мытья стекол).
5.3.6 Конструкция ручки для поворотных, откидных, поворотно-откидных, сдвижных, пар ал ель но-сдвижных устройств должна обеспечивать фиксацию ручки в положениях «Открыто», «Откинуто», «Закрыто», а также в положениях для проветривания.
5.3.7 Подвижный элемент угловой передачи должен состоять не менее чем из двух гибких пластин. Допускаются другие конструкции элемента, при этом его использование допускается только после испытаний на надежность и прочность.
5.3.8 Рекомендуется применение конструкций петель, обеспечивающих регулировку положения створки (полотна) по отношению к коробке (раме) в двух или трех плоскостях.
5.3.9 Конструкция поворотно-откидного устройства должна исключать возможность одновременного открывания и откидывания створки (полотна), обеспечиваемого блокиратором ошибочного действия.
5.3.10 Конструкция устройств должна обеспечивать надежное крепление деталей и узлов к створкам (полотнам) и коробкам в соответствии с рекомендациями производителя устройств.
5.3.11 Для обеспечения воздухо- и водопроницаемости оконных и балконных
дверных блоков в соответствии с ГОСТ 23166 конструкция поворотных, откидных и
13
ГОСТ 30777-2012

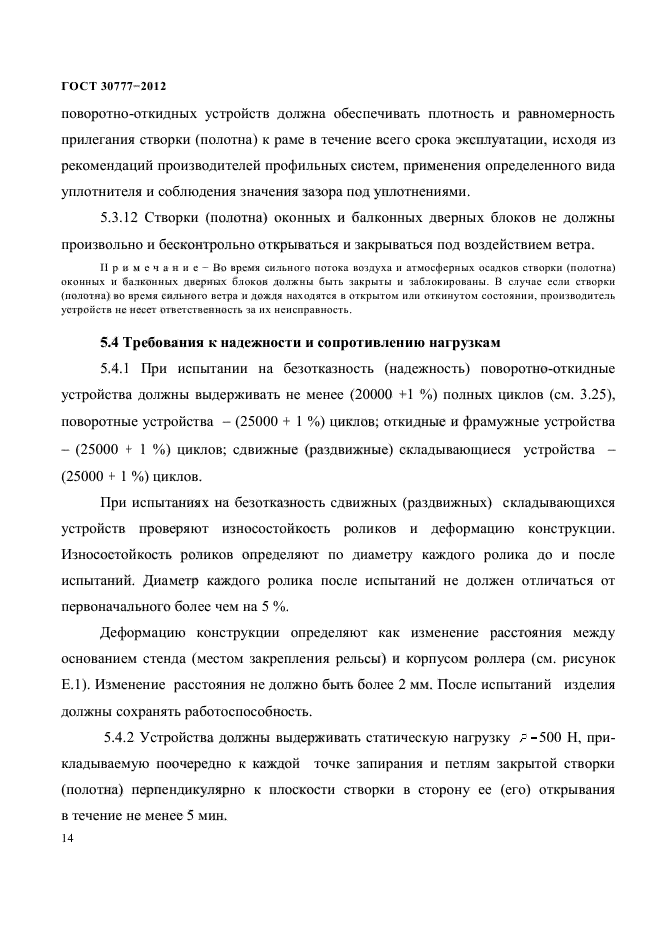

поворотно-откидных устройств должна обеспечивать плотность и равномерность прилегания створки (полотна) к раме в течение всего срока эксплуатации, исходя из рекомендаций производителей профильных систем, применения определенного вида уплотнителя и соблюдения значения зазора под уплотнениями.
5.3.12 Створки (полотна) оконных и балконных дверных блоков не должны произвольно и бесконтрольно открываться и закрываться под воздействием ветра.
Приме чание — Во время сильного потока воздуха и атмосферных осадков створки (полотна) оконных и балконных дверных блоков должны быть закрыты и заблокированы В случае если створки (полотна) во вргмя сильного ветра и дождя находятся в открытом или откинутом состоянии, производитель у:тройств не несет ответственность за их неисправность.
5.4 Требования к надежности и сопротивлению нагрузкам
5.4.1 При испытании на безотказность (надежность) поворота о-откидные устройства должны выдерживать не менее (20000 +1 %) полных циклов (см. 3.25), поворотные устройства — (25000 + 1 %) циклов; откидные и фрамужные устройства — (25000 + 1 %) циклов, сдвижные (раздвижные) складывающиеся устройства -(25000 + 1 %) циклов.
При испытаниях на безотказность сдвижных (раздвижных) складывающихся устройств проверяют износостойкость роликов и деформацию конструкции. Износостойкость роликов определяют по диаметру каждого ролика до и после испытаний. Диаметр каждого ролика после испытаний не должен отличаться от первоначального более чем на 5 %.

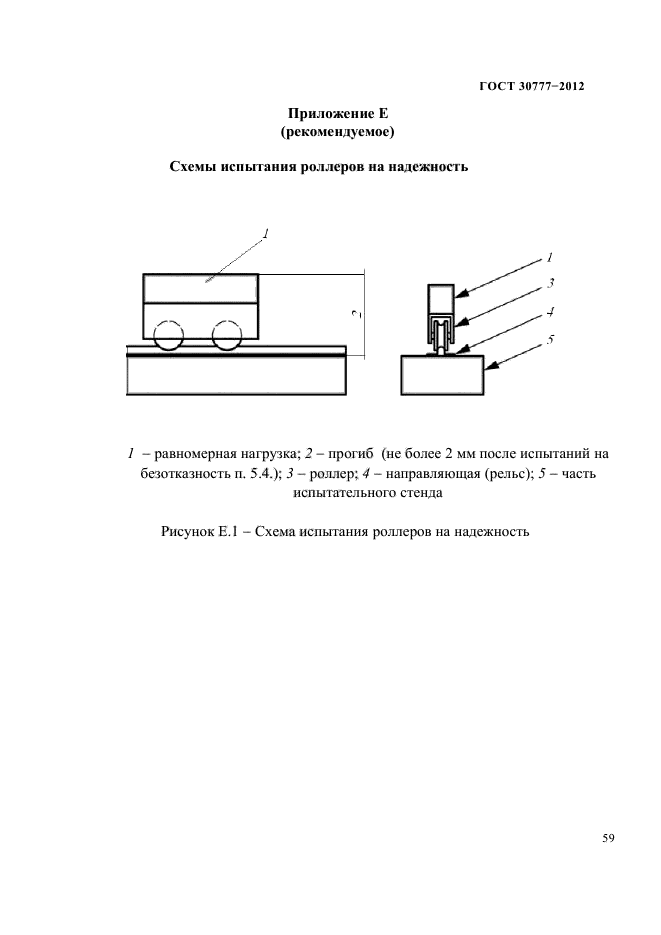

Деформацию конструкции определяют как изменение расстояния между основанием стенда (местом закрепления рельсы) и корпусом роллера (см. рисунок Е. 1). Изменение расстояния не должно быть более 2 мм После испытаний изделия должны сохранять работоспособность.
5.4.2 Устройства должны выдерживать статическую нагрузку — 500 Н, прикладываемую поочередно к каждой точке запирания и петлям закрытой створки (полотна) перпендикулярно к плоскости створки в сторону ее (его) открывания в течение не менее 5 мин.
ГОСТ 30777-2012

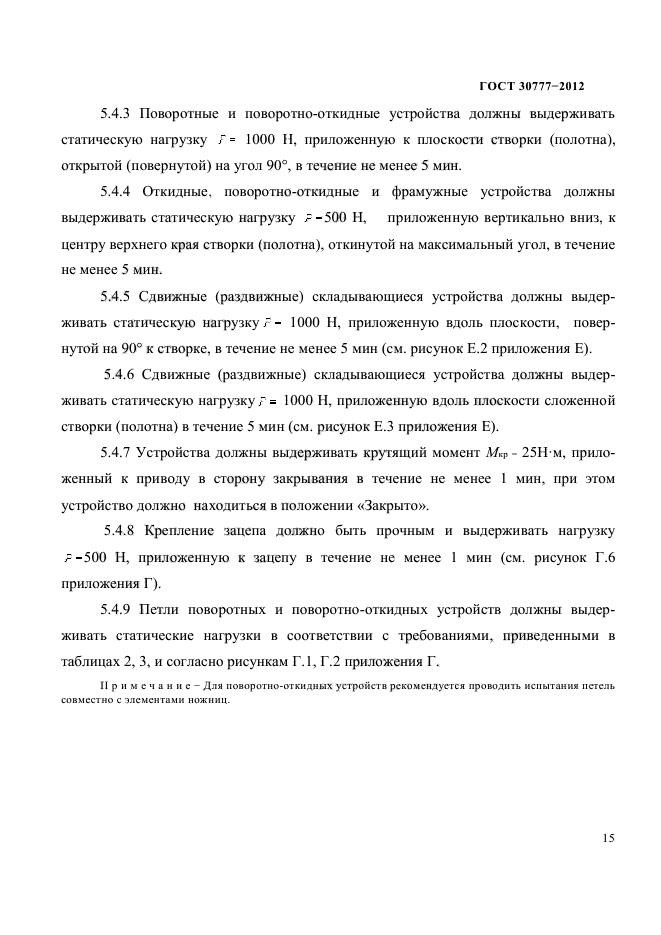

5.4.3 Поворотные и поворотно-откидные устройства должны выдерживать статическую нагрузку Р- 1000 Н, приложенную к плоскости створки (полотна), открытой (повернутой) на угол 90°, в течение не менее 5 мин.
5.4.4 Откидные, поворотно-откидные и фрамужные устройства должны выдерживать статическую нагрузку — 500 Н, приложенную вертикально вниз, к центру верхнего края створки (полотна), откинутой на максимальный угол, в течение не менее 5 мин.

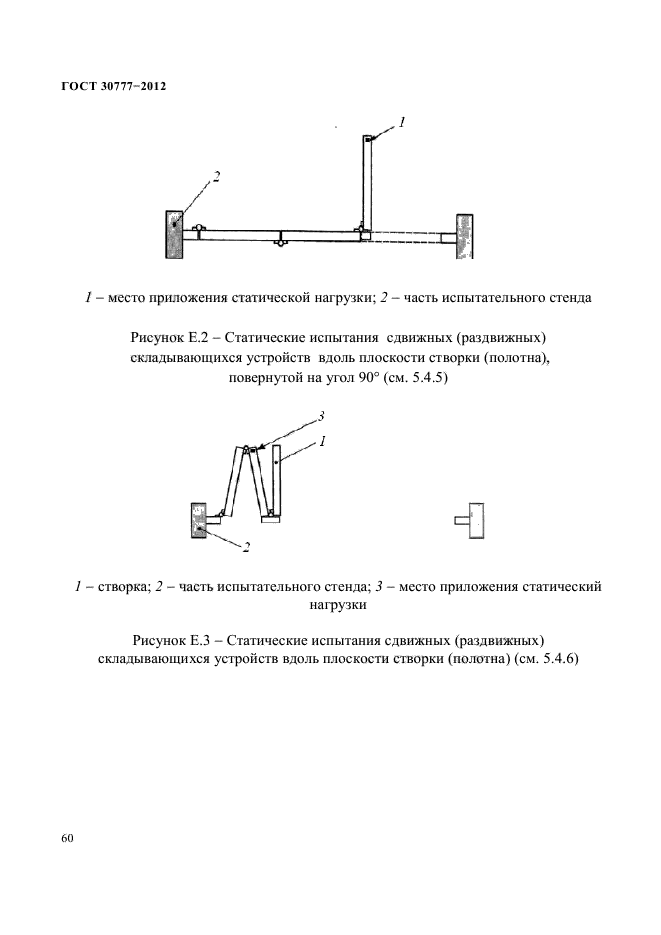

5.4.5 Сдвижные (раздвижные) складывающиеся устройства должны выдерживать статическую нагрузку Р- 1000 Н, приложенную вдоль плоскости, повернутой на 90° к створке, в течение не менее 5 мин (см. рисунок Е.2 приложения Е).
5.4.6 Сдвижные (раздвижные) складывающиеся устройства должны выдерживать статическую нагрузку Р- 1000 Н, приложенную вдоль плоскости сложенной створки (полотна) в течение 5 мин (см рисунок Е.З приложения Е).
5.4.7 Устройства должны выдерживать крутящий момент М%р — 25Нм, приложенный к приводу в сторону закрывания в течение не менее 1 мин, при этом устройство должно находиться в положении «Закрыто».
5.4.8 Крепление зацепа должно быть прочным и выдерживать нагрузку ^ — 500 Н, приложенную к зацепу в течение не менее 1 мин (см. рисунок Г.6 приложения Г).
5.4.9 Петли поворотных и поворотно-откидных устройств должны выдерживать статические нагрузки в соответствии с требованиями, приведенными в таблицах 2, 3, и согласно рисункам Г. 1, Г. 2 приложения Г.
Примечание — Для поворотно-откидных устройств рекомендуете я проводить испытания петель совместно с элементами ножниц.
15
ГОСТ 30777-2012

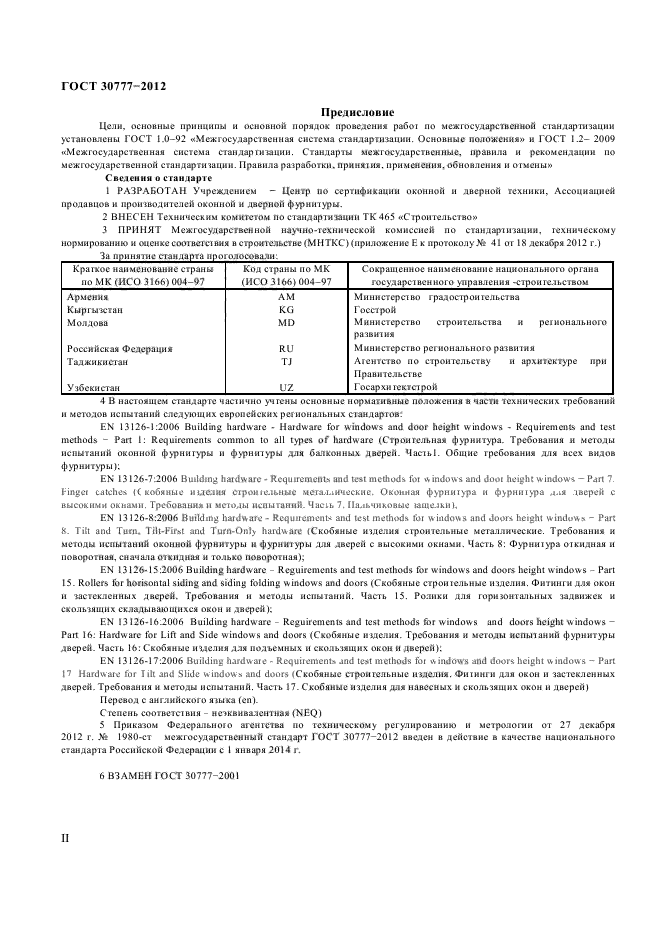

Предисловие
Цели, основные принципы и основной порядок проведения раоот го межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положениям и ГОСТ 1.2— 2009 «Межгосударственная система стандартизации Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации Правила разработки, принятия, применения, обновления и отмены»
Сведения о стандарте
1 РАЗРАЮТАН Учреждением — Центр по сертификации оконной и дверной техники, Ассоциацией продавцов и произ водителей оконной и дверной фурнитуры
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»
3 ПРИНЯТ Межгосударственной научно-технической комиссий по стандартаацис, техническому нормированию и оценке соответствия в строительстве (МНТКС) (приложение Е к протоколу N; 41 от 1S декабря 2012
|
г) _За принятие стандарта проголосовали: |
|||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||
|
4 В настоящем стандарте частично учтены оенэвные нормативные положения в части технических требований и методов испытаний следующих европейских региональных стандартов: |
EN 13126-1:2005 Building haidware — Haidware far windows aid door height windows — Requirements aid test methods — Pait 1: Requirements common to all types of hardware (Строительная фурнитура Требования и методы испытаний оконной фурнитуры и фурнитуры для балконных дверей. Часть 1. Общие требования для всех видов фурнитуры),
EN 13126-7:2006 Building hardware — Requirements and test methods far wmdows and door heightwinda.73 — Part 7 Finger catches (Скобяные изделия строительные металлические. Оконная фурнитура и фурнитура для дверей с высокими окнами Требования и методы испытании Часть 7. Пальчдсковые защелки),
EN 13126-S2006 Building hardware — Requirements and test me tied s for wmdows and doors height window s — Pait S: Tilt and Turn, Tilt-Fust and Tuin-Only hardware (Скобяные изделия строительные металлические. Требования и методы испытании оконной фурнитуры и фурнитуры для дверей с высокими окнами Часть S: Фурнитура откидная и поворотная, сначала откидная и только поворотная),
EN 13126-15:2006 Building hardware — Reguirements and test methods for windows and doors height windows -Part 15: Rollers for housontal siding and sidmg folding windows and doors (Скобяные строительные изделия Фитинги для окон и застекленных дверей Требования и методы испытаний Часть 15. Ролики для горизонтальных задвижек и скользящих складывающихся окон и дверей);
EN 13126-16:2006 Building hardware — Reguiiemenls and test methods for wmdews and doors height wmdows -Part 16: Hardware for Lift and S ide windcxvs and doors (Скобяные изделия. Требования и методы xtcпытанни фурнитуры дверей Часть 16: Скобяные изделия для подъемных и скользящих окон и дверей),
EN 13126-17:2005 Buildmg hardware — Requirements and test methods forwmdavs and doors height wiiidcws — Part 17: Haidwaie for Tilt and Slide wmdows and doois (Скобяные строительные изделия. Фитинги для окон и застекленных дверей Требования и методы испытаний Часть 17 Скобяные изделия для навесных искользящих окони дверей) Перевод с английского ягзыка (еп).
Степень соответствия — неэквивалентная (NEQ)
5 Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2012 г. N® 1980-ст межгосударственный стандарт ГОСТ 30777-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
6 ВЗАМЕН ГОСТ 30777-2001
II
ГОСТ 30777-2012
|

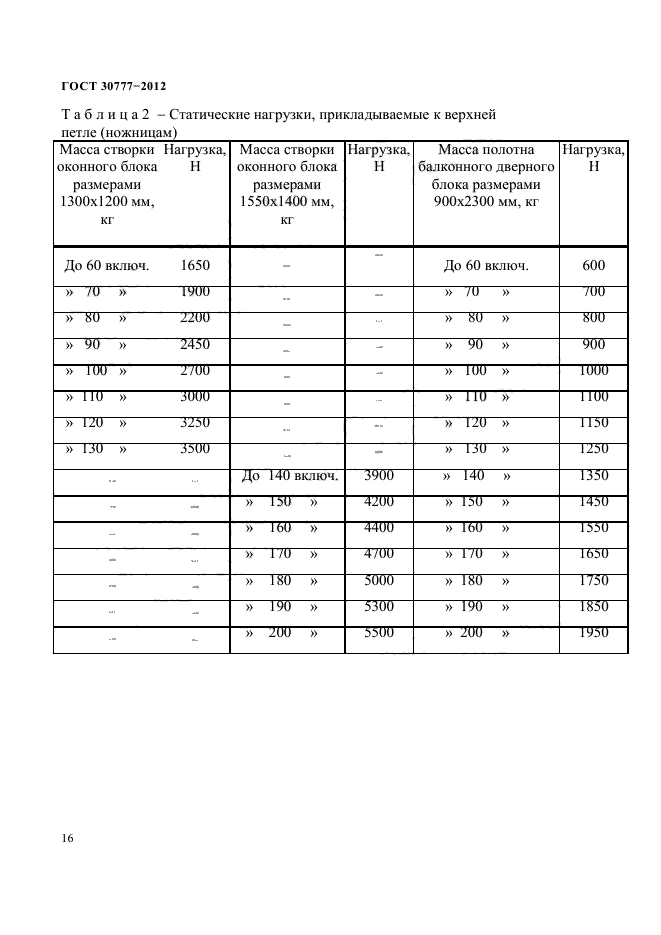

ТаблицаЗ — Статические нагрузки, прикладываемые к верхней петле (ножницам) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
16
ГОСТ 30777— 2012
|

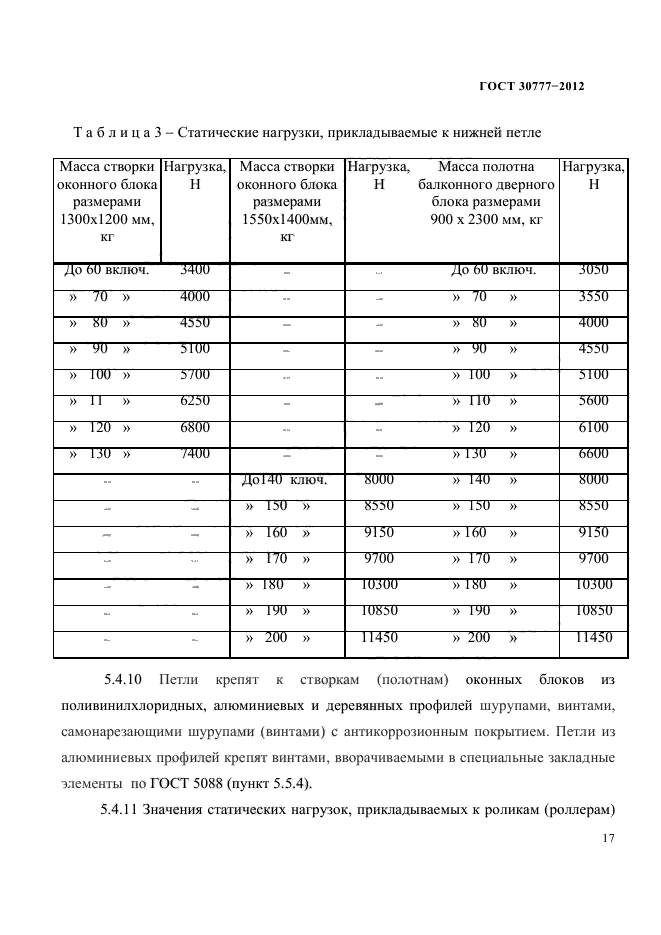

ТаблицаЗ — Статические нагрузки, прикладываемые к нижней петле |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5.4.10 Петли крепят к створкам (полотнам) оконных блоков из поливинилхлоридных, алюминиевых и деревянных профилей шурупами, винтами, самонарезающими шурупами (винтами) с антикоррозионным покрытием. Петли из алюминиевых профилей крепят винтами, вворачиваемыми в специальные закладные элементы по ГОСТ 5088 (пункт 5.5.4).

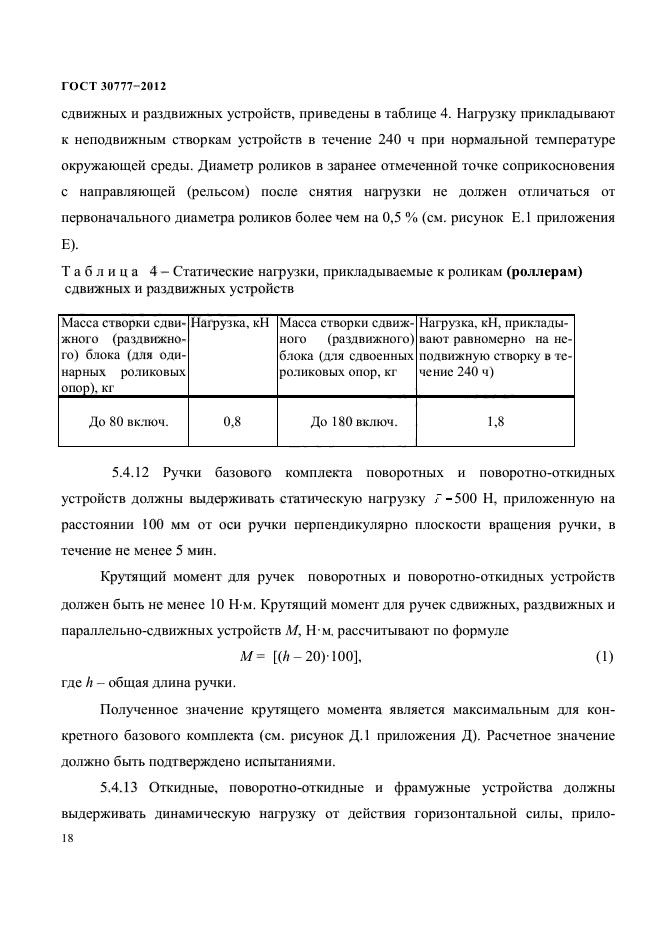

5.4.11 Значения статических нагрузок, прикладываемых к роликам (роллерам)
ГОСТ 30777-2012
сдвижных и раздвижных устройств, приведены в таблице 4. Нагрузку прикладывают к неподвижным створкам устройств в течение 240 ч при нормальной температуре окружающей среды Диаметр роликов в заранее отмеченной точке соприкосновения с направляющей (рельсом) после снятия нагрузки не должен отличаться от первоначального диаметра роликов более чем на 0,5 % (см. рисунок Е. 1 приложения
Е).
Таблица 4 — Статические нагрузки, прикладываемые к роликам (р оллерам) сдвижных и раздвижных устройств
|
Масса створки сдви- Нагрузка, кН жного (раздвижного) блока (для одинарных роликовых опор), кг |
Масса створки сдвижного (раздвижного) блока (для сдвоенных роликовых опор, кг |
Нагрузка, кН, прикладывают равномерно на неподвижную створку в течение 240 ч) |
|
|
До 80 вкпюч. |
0,8 |
До 180 включ. |
1,8 |
5.4.12 Ручки базового комплекта поворотных и поворотно-откидных устройств должны выдерживать статическую нагрузку -Р — 500 Н, приложенную на расстоянии 100 мм от оси ручки перпендикулярно плоскости вращения ручки, в течение не менее 5 мин.
Крутящий момент для ручек поворотных и поворотно-откидных устройств должен быть не менее 10 Н м. Крутящий момент для ручек сдвижных, раздвижных и пар аллель но-сдвижных устройств М, Н м рассчитывают по формуле
М= [(/г- 20) 100], (1)
где h — общая длина ручки.
Полученное значение крутящего момента является максимальным для конкретного базового комплекта (см. рисунок Д. 1 приложения Д). Расчетное значение должно быть подтверждено испытаниями

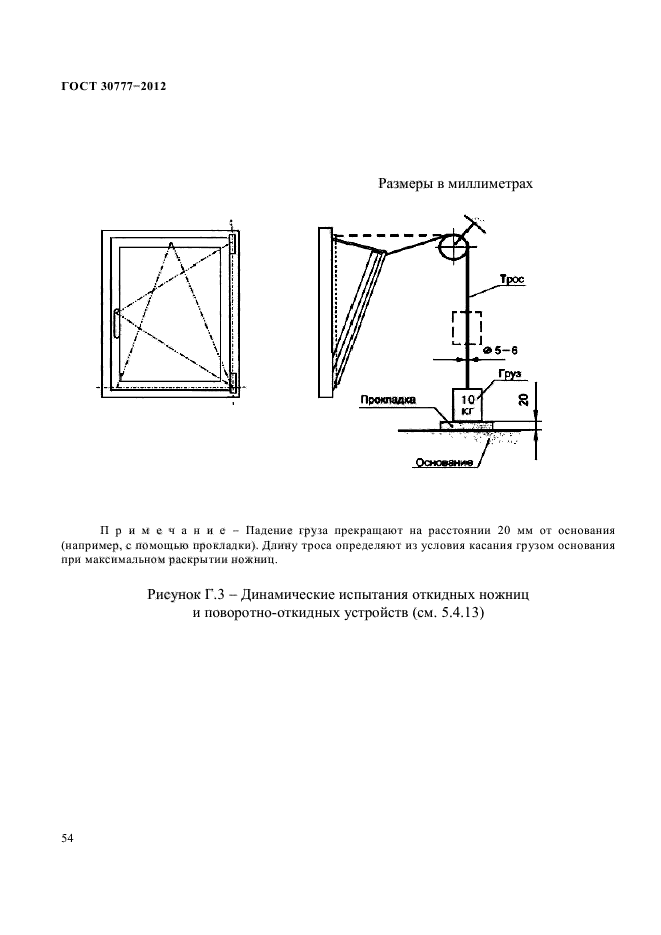

5.4.13 Откидные, поворотно-откидные и фрамужные устройства должны выдерживать динамическую нагрузку от действия горизонтальной силы, прило-
ГОСТ 30777-2012

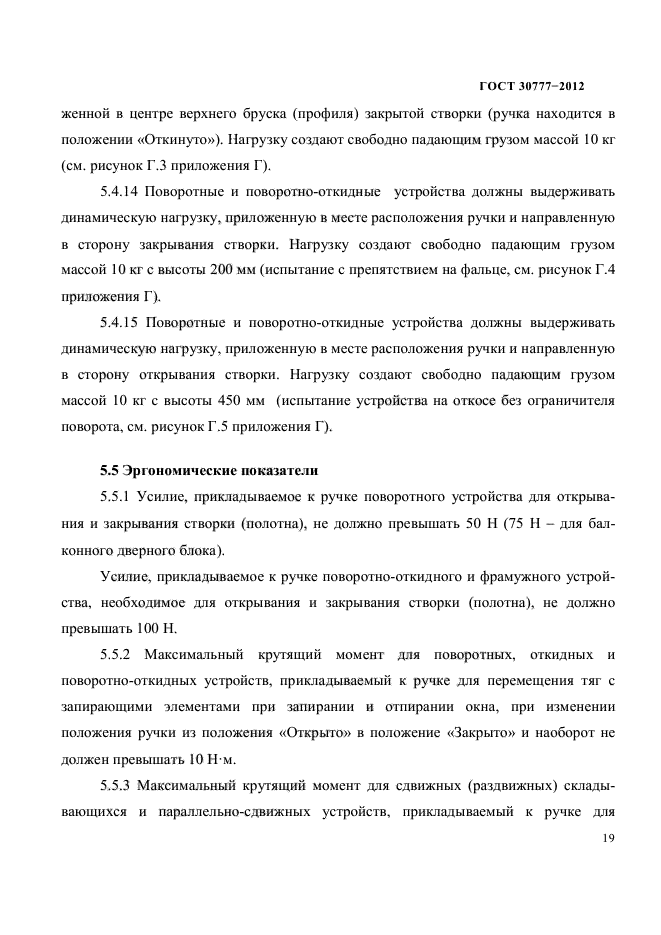

женной в центре верхнего бруска (профиля) закрытой створки (ручка находится в по л о же и ии «Откину то»). Нагрузку создают свободно падающим грузом массой 10 кг (см. рисунок Г. 3 приложения Г).

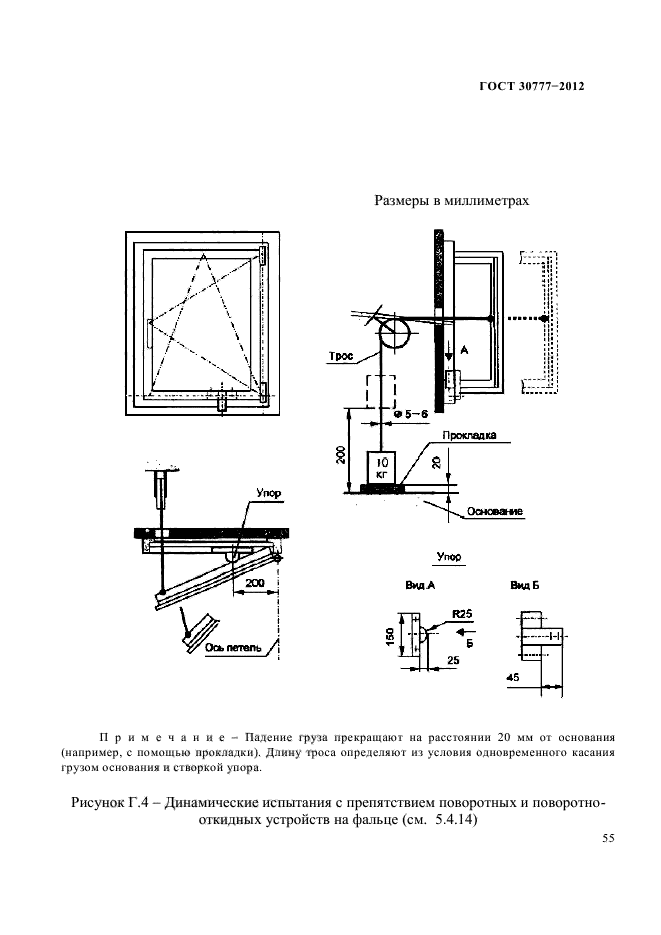

5.4.14 Поворотные и повороти о-откидные устройства должны выдерживать динамическую нагрузку, приложенную в месте расположения ручки и направленную в сторону закрывания створки Нагрузку создают свободно падающим грузом массой 10 кг с высоты 200 мм (испытание с препятствием на фальце, см. рисунок Г.4 приложения Г).

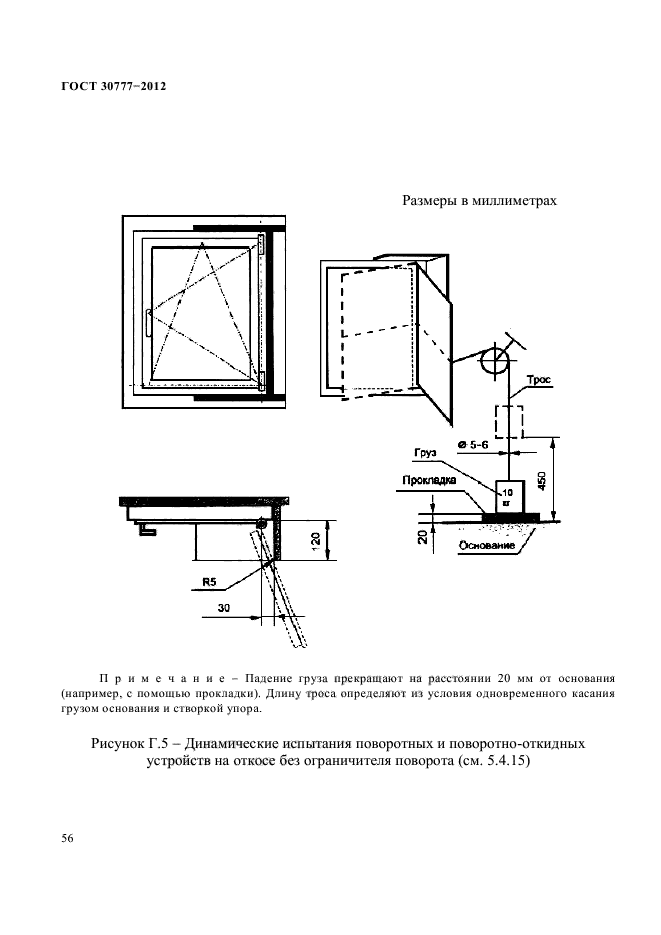

5.4.15 Поворотные и поворотно-откидные устройства должны выдерживать динамическую нагрузку, приложенную в месте расположения ручки и направленную в сторону открывания створки Нагрузку создают свободно падающим грузом массой 10 кг с высоты 450 мм (испытание устройства на откосе без ограничителя поворота, см. рисунок Г. 5 приложения Г).
5.5 Эргономические показ атели
5.5.1 Усилие, прикладываемое к ручке поворотного устройства для открывания и закрывания створки (полотна), не должно превышать 50 Н (75 Н — для балконного дверного блока).
Усилие, прикладываемое к ручке поворота о-откидного и фрамужного устройства, необходимое для открывания и закрывания створки (полотна), не должно превышать 100 Н
5.5.2 Максимальный крутящий момент для поворотных, откидных и поворотно-откидных устройств, прикладываемый к ручке для перемещения тяг с запирающими элементами при запирании и отпирании окна, при изменении положения ручки из положения «Открыто» в положение «Закрыто» и наоборот не должен превышать 10 Н м
5.5.3 Максимальный крутящий момент для сдвижных (раздвижных) складывающихся и паралл ель но-сдвижных устройств, прикладываемый к ручке для
ГОСТ 30777-2012
перемещения тяг с запирающими элементами при запирании и отпирании окна (створки), при изменении положения ручки из положения «Открыто» в положение «Закрыто» и наоборот не должен превышать расчетного значения (см. 5.4.12).

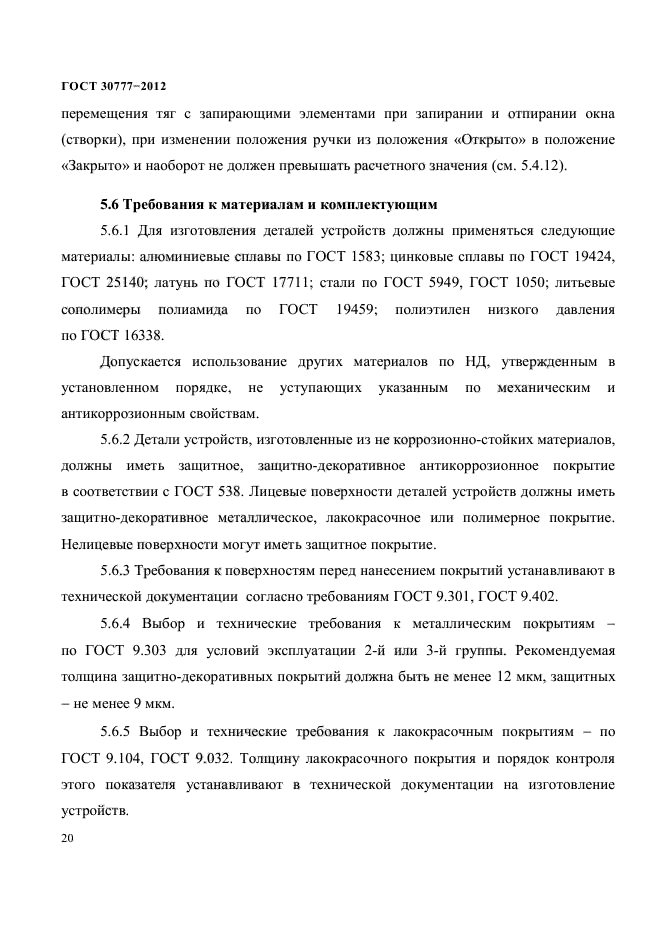

5.6 Требования к материалами комплектующим

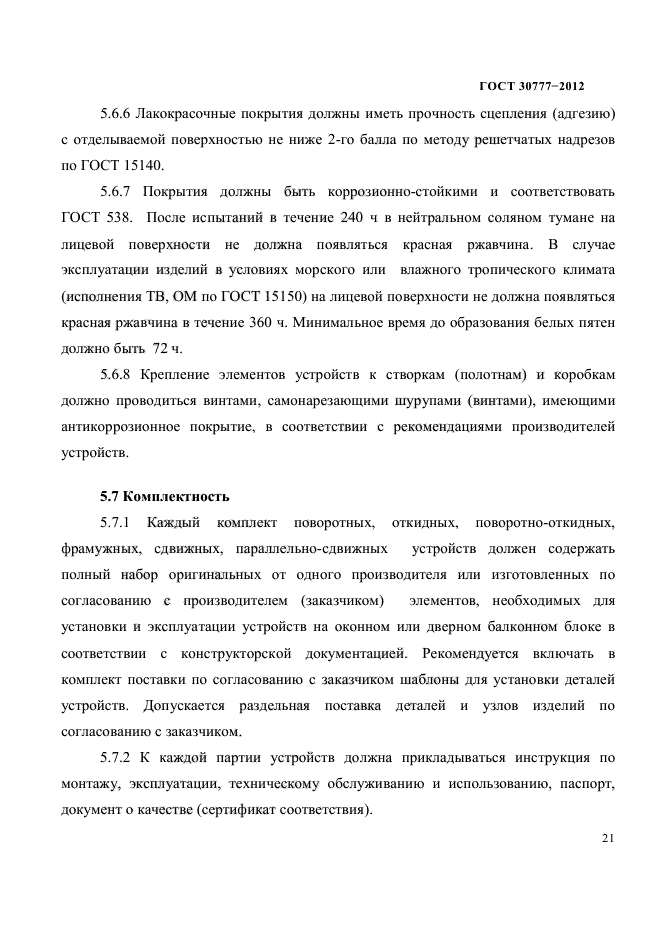

5.6.1 Для изготовления деталей устройств должны применяться следующие материалы: алюминиевые сплавы по ГОСТ 1583; цинковые сплавы по ГОСТ 19424, ГОСТ 25140; латунь по ГОСТ 17711; стали по ГОСТ 5949, ГОСТ 1050; литьевые сополимеры полиамида по ГОСТ 19459; полиэтилен низкого дав
