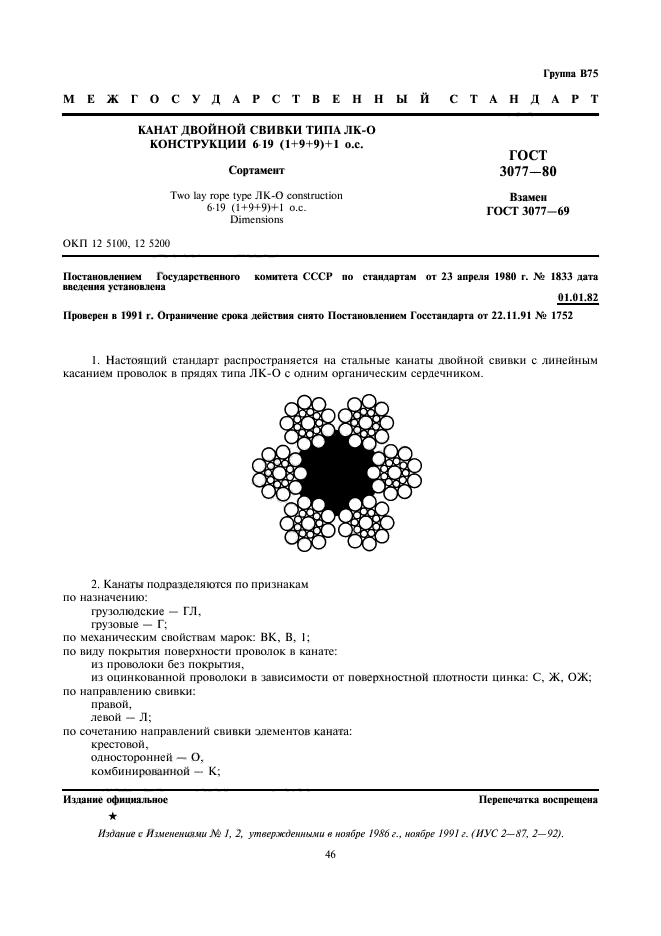

Страница 1

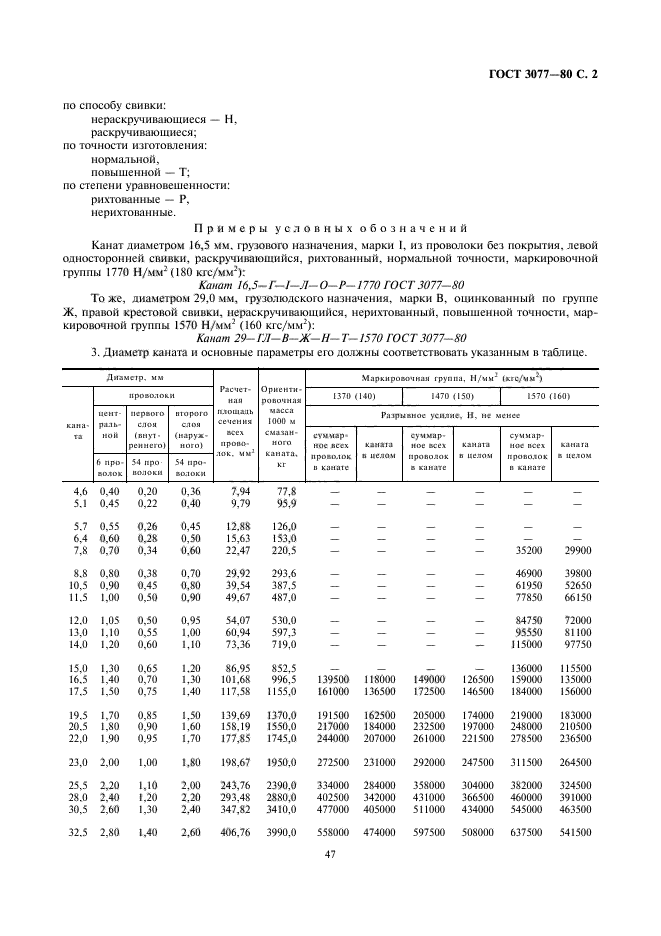

Страница 2

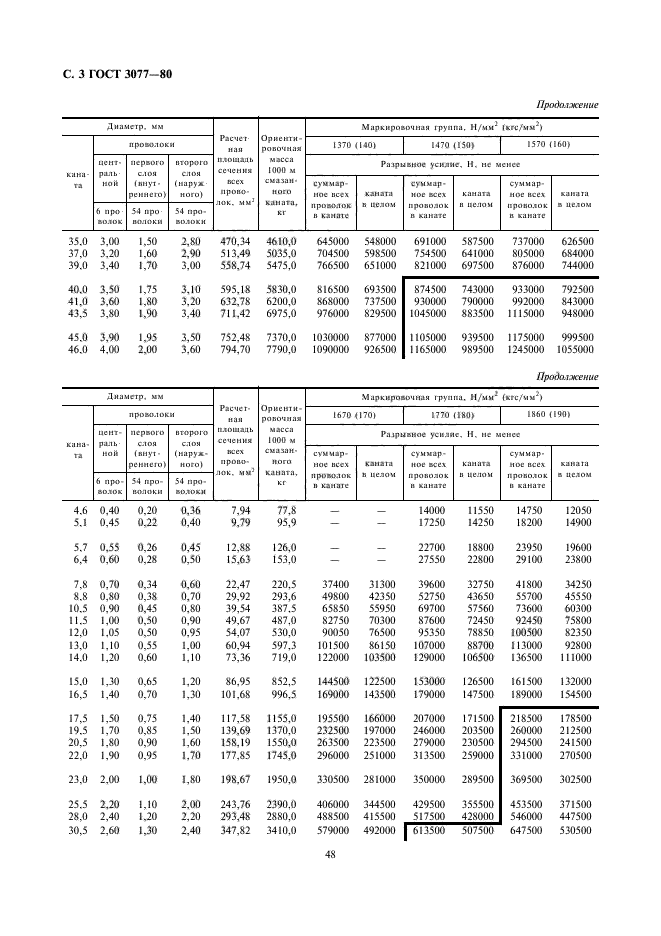

Страница 3

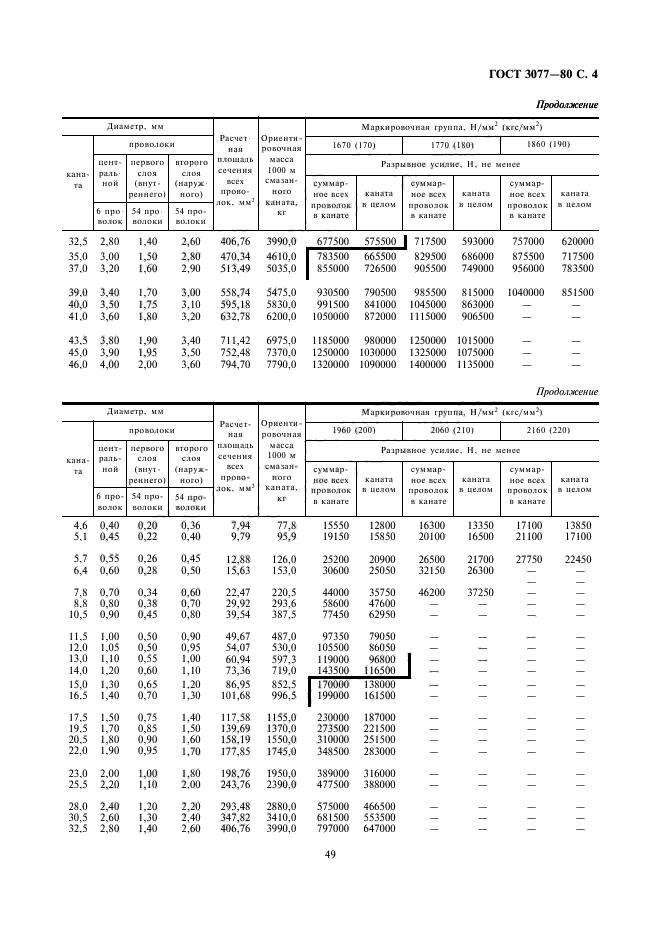

Страница 4

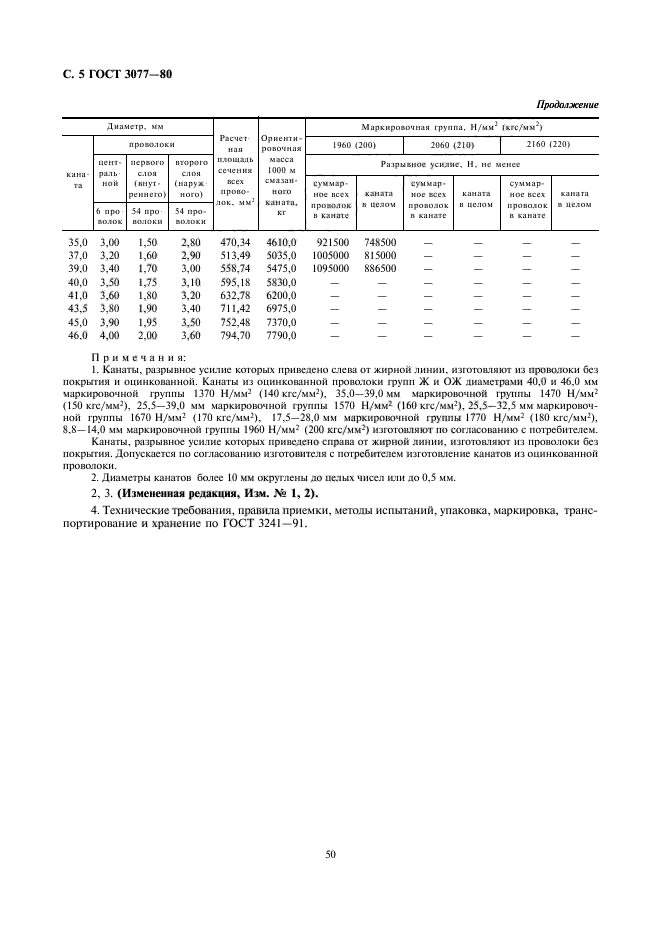

Страница 5
ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ
КАНАТЫ СТАЛЬНЫЕ
СОРТАМЕНТ
КАНАТ ДВОЙНОЙ СВИВКИ
ТИПА ЛК-О КОНСТРУКЦИИ
6´19(1+9+9)+1 о.с.
ГОСТ 3077-80
Москва
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
1996
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
КАНАТ ДВОЙНОЙ СВИВКИ Сортамент Two lay rope type ЛК-О construction |
ГОСТ 3077-80* Взамен |
Постановлением Государственного комитета СССР по стандартам от 23 апреля 1980 г. № 1833 срок введения установлен
с 01.01.82
Ограничение срока действия снято по решению Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 2-92)
1. Настоящий стандарт распространяется на стальные канаты двойной свивки с линейным касанием проволок в прядях типа ЛК-О с одним органическим сердечником.
2. Канаты подразделяются по признакам
по назначению:
грузолюдские — ГЛ,
грузовые — Г;
по механическим свойствам марок: ВК, В, 1;
по виду покрытия поверхности проволок в канате:
из проволоки без покрытия,
из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж, ОЖ;
по направлению свивки:
правой,
левой — Л;
по сочетанию направлений свивки элементов каната:
крестовой,
односторонней — О;
комбинированной — К;
по способу свивки:
нераскручивающиеся — Н,
раскручивающиеся;
по точности изготовления:
нормальной,
повышенной — Т;
по степени уравновешенности:
рихтованные — Р,
нерихтованные.
(Измененная редакция, Изм. № 1, 2).
Примеры условных обозначений
Канат диаметром 16,5 мм, грузового назначения, марки 1, из проволоки без покрытия, левой односторонней свивки, раскручивающийся, рихтованный, нормальной точности, маркировочной группы 1770 Н/мм2 (180 кгс/мм2):
Канат 16,5-Г-1-Л-О-Р-1770 ГОСТ 3077-80
То же, диаметром 29,0 мм, грузолюдского назначения, марки В, оцинкованный по группе Ж, правой крестовой свивки, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1570 Н/мм2 (160 кгс/мм2):
Канат 29-ГЛ-В-Ж-Н-Т-1570 ГОСТ 3077-80
(Измененная редакция, Изм. № 2).
3. Диаметр каната и основные параметры его должны соответствовать указанным в таблице.
4. Технические требования, правила приемки, методы испытаний, упаковка, маркировка, транспортирование и хранение по ГОСТ 3241-91.
|
Диаметр, мм |
Расчетная площадь сечения всех проволок, мм2 |
Ориентировочная масса 1000 м смазанного каната, кг |
Маркировочная группа, Н/мм2 (кгс/мм2) |
||||||||
|
каната |
проволоки |
1370(140) |
1470(150) |
1570(160) |
|||||||
|
центральной |
первого слоя (внутреннего) |
второго слоя (наружного) |
|||||||||
|
Разрывное, усилие, Н, не менее |
|||||||||||
|
суммарное всех проволок в канате |
каната в целом |
суммарное всех проволок в канате |
каната в целом |
суммарное всех проволок в канате |
каната в целом |
||||||
|
6 проволок |
54 проволоки |
54 проволоки |
|||||||||
|
4,6 |
0,40 |
0,20 |
0,36 |
7,94 |
77,8 |
— |
— |
— |
— |
— |
— |
|
5,1 |
0,45 |
0,22 |
0,40 |
9,79 |
95,9 |
— |
— |
— |
— |
— |
— |
|
— |
— |
— |
— |
— |
— |
||||||
|
5,7 |
0,55 |
0,26 |
0,45 |
12,88 |
126,0 |
— |
— |
— |
— |
— |
— |
|
6,4 |
0,60 |
0,28 |
0,50 |
15,63 |
153,0 |
— |
— |
— |
— |
— |
— |
|
7,8 |
0,70 |
0,34 |
0,60 |
22,47 |
220,5 |
— |
— |
— |
— |
35200 |
29900 |
|
8,8 |
0,80 |
0,38 |
0,70 |
29,92 |
293,6 |
— |
— |
— |
— |
46900 |
39800 |
|
10,5 |
0,90 |
0,45 |
0,80 |
39,54 |
387,5 |
— |
— |
— |
— |
61950 |
52650 |
|
11,5 |
1,00 |
0,50 |
0,90 |
49,67 |
487,0 |
— |
— |
— |
— |
77850 |
66150 |
|
12,0 |
1,05 |
0,50 |
0,95 |
54,07 |
530,0 |
— |
— |
— |
— |
84750 |
72000 |
|
13,0 |
1,10 |
||||||||||
