ГОСТ 307.2-95
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЭЛЕКТРОУТЮГИ БЫТОВОГО И АНАЛОГИЧНОГО НАЗНАЧЕНИЯ
МЕТОДЫ ИЗМЕРЕНИЯ РАБОЧИХ ХАРАКТЕРИСТИК
Издание официальное
БЗ 1-98
МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ Минск
ГОСТ 307.2-95
Предисловие
1 РАЗРАБОТАН И ВНЕСЕН Министерством машиностроения военно-промышленного комплекса и конверсии Украины КНВО «Веста* (МТК 19)
2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации 26 апреля 1995 г. (протокол № 7 МГС)
|

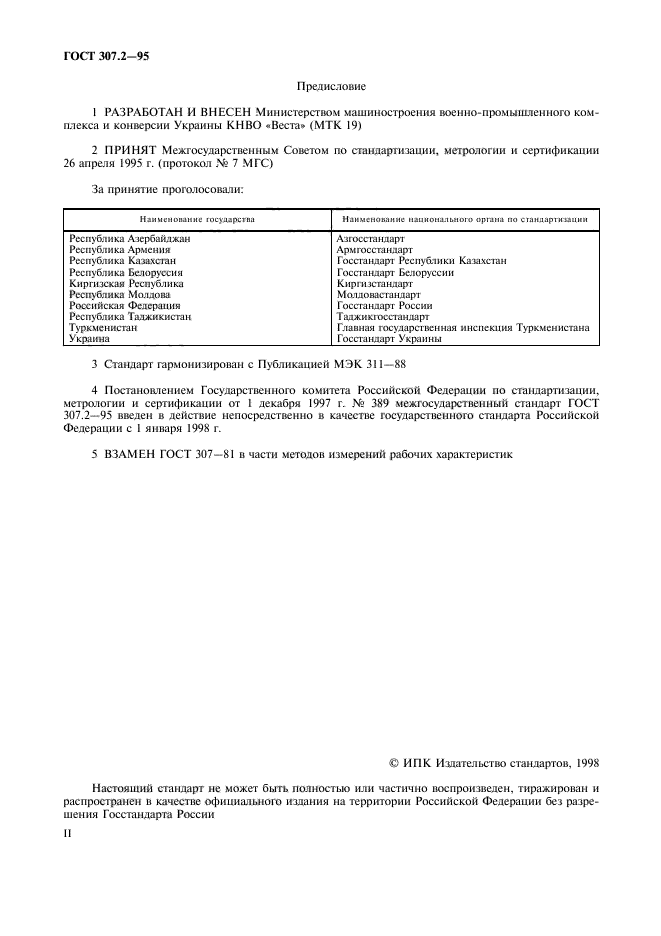

За принятие проголосовали: |
||||
|
3 Стандарт гармонизирован с Публикацией МЭК 311—88
4 Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 1 декабря 1997 г. № 389 межгосударственный стандарт ГОСТ 307.2-95 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1998 г.
5 ВЗАМЕН ГОСТ 307-81 в части методов измерений рабочих характеристик
© ИПК Издательство стандартов, 1998
Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания на территории Российской Федерации без разрешения Госстандарта России
II
ГОСТ 307.2-95

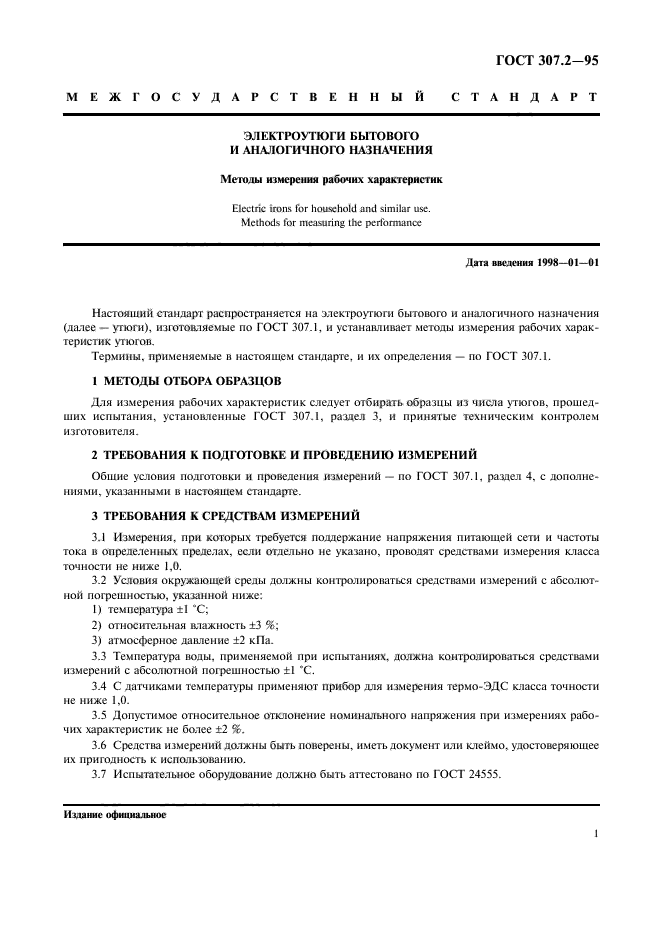

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЭЛЕКТРОУТЮГИ БЫТОВОГО И АНАЛОГИЧНОГО НАЗНАЧЕНИЯ
Методы измерения рабочих характеристик
Electric irons for household and similar use. Methods for measuring the performance
Дата введения 1998—01—01
Настоящий стандарт распространяется на электроутюги бытового и аналогичного назначения (далее — утюги), изгото&тяемые по ГОСТ 307.1, и устанавливает методы измерения рабочих характеристик упогов.
Термины, применяемые в настоящем стандарте, и их определения — по ГОСТ 307.1.
1 МЕТОДЫ ОТБОРА ОБРАЗЦОВ
Для измерения рабочих характеристик следует отбирать образны из числа утюгов, прошедших испытания, установленные ГОСТ 307.1, раздел 3, и принятые техническим контролем изготовителя.
2 ТРЕБОВАНИЯ К ПОДГОТОВКЕ И ПРОВЕДЕНИЮ ИЗМЕРЕНИЙ
Обшие условия подготовки и проведения измерений — по ГОСТ 307.1, раздел 4. с дополнениями, указанными в настоящем стандарте.
3 ТРЕБОВАНИЯ К СРЕДСТВАМ ИЗМЕРЕНИЙ
3.1 Измерения, при которых требуется поддержание напряжения питающей сети и частоты тока в определенных пределах, если отдельно не указано, проводят средствами измерения класса точности не ниже 1,0.
3.2 Условия окружающей среды должны контролироваться средствами измерений с абсолютной погрешностью, указанной ниже:
1) температура ±1 «С;
2) относительная атажность ±3 %;
3) атмосферное давление ±2 кПа.
3.3 Температура воды, применяемой при испытаниях, должна контролироваться средствами измерений с абсолютной погрешностью ±1 X’.
3.4 С датчиками температуры применяют прибор для измерения термо-ЭДС класса точности не ниже 1,0.
3.5 Допустимое относительное отклонение номинального напряжения при измерениях рабочих характеристик не более ±2 %.
3.6 Средства измерений должны быть поверены, иметь документ или клеймо, удостоверяющее их пригодность к использованию.
3.7 Испытательное оборудование должно быть аттестовано по ГОСТ 24555.
И гданис официальное
I
ГОСТ 307.2-95

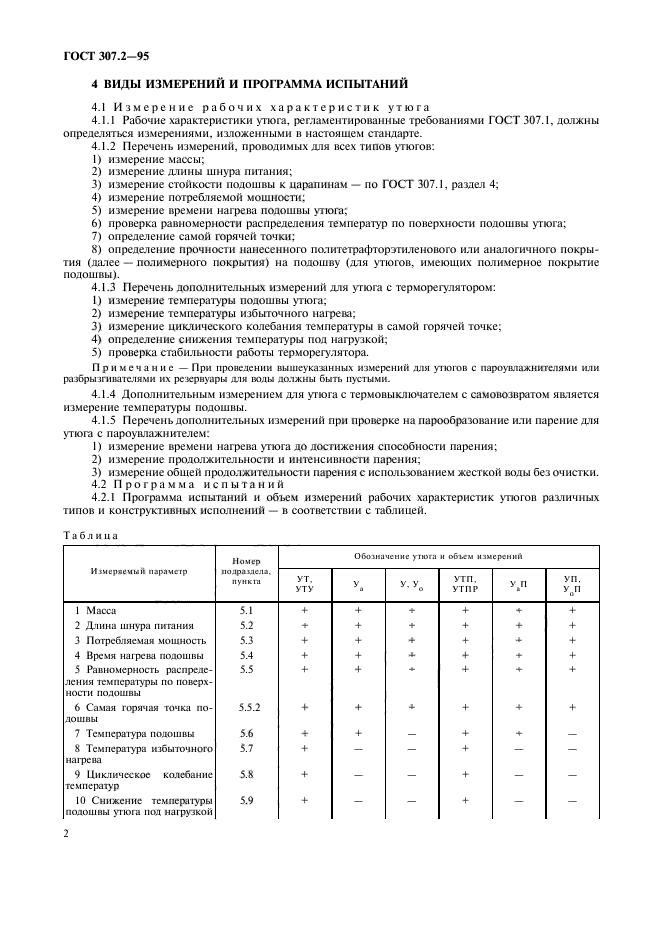

4 ВИДЫ ИЗМЕРЕНИЙ И ПРОГРАММА ИСПЫТАНИЙ
4.1 Измерение рабочих характеристик утюга
4.1.1 Рабочие характеристики утюга, регламентированные требованиями ГОСТ 307.1, должны определяться измерениями, изложенными в настоящем стандарте.
4.1.2 Перечень измерений, проводимых для всех типов упогов:
1) измерение массы;
2) измерение длины шнура питания;
3) измерение стойкости подошвы к царапинам — по ГОСТ 307.1, раздел 4;
4) измерение потребляемой мощности;
5) измерение времени нагрева подошвы утюга;
6) проверка равномерности распределения температур по поверхности подошвы утюга;
7) определение самой горячей точки;
определение прочности нанесенного политетрафторэтиленового или аналогичного покрытия (далее — полимерного покрытия) на подошву (для утюгов, имеющих полимерное покрытие подошвы).
4.1.3 Перечень дополнительных измерений для угюга с терморегулятором:
1) измерение температуры подошвы утюга;
2) измерение температуры избыточного нагрева:
3) измерение циклического колебания температуры в самой горячей точке;
4) определение снижения температуры под нагрузкой;
5) проверка стабильности работы терморегулятора.
Примечание — При проведении вышеуказанных измерений для утюгов с пароувлажнигелями или разбрызгивателями их резервуары для волы должны быть пус тыми.
4.1.4 Дополнительным измерением дтя утюга с термовыключателем с самовозвратом является измерение температуры подошвы.
4.1.5 Перечень дополнительных измерений при проверке на парообразование или парение для утюга с пароувлажнителем:
1) измерение времени нагрева утюга до достижения способности парения;
2) измерение продолжительности и интенсивности парения;
3) измерение общей продолжительности парения с использованием жесткой воды без очистки. 4.2 Программа испытаний
4.2.1 Программа испытаний и объем измерений рабочих характеристик утюгов различных типов и конструктивных исполнений — в соответствии с таблицей.
|

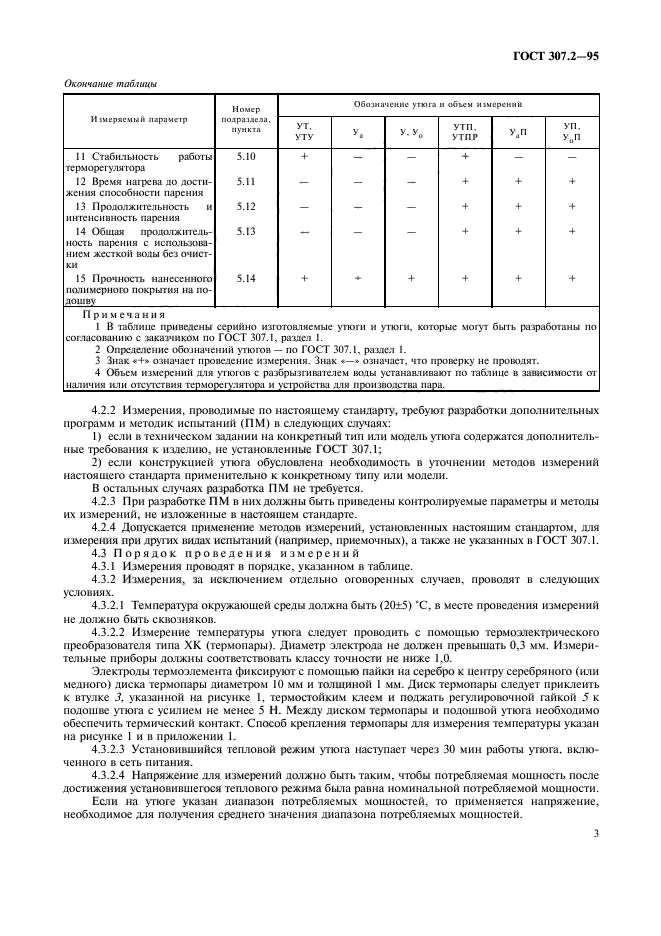

Таблица |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2
ГОСТ 307.2-95
|
Окончание таблицы |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Примечания 1 В таблице приведены серийно изготовляемые утюги и утюги, которые могут быть разработаны по согласованию с заказчиком по ГОСТ 307.1, раздел I. 2 Определение обозначений утюгов — по ГОСТ 307.1, раздел 1. 3 Знак *+» означает проведение измерения. Знак *■—» означает, что проверку не проводят. 4 Объем измерений для угюгов с разбрызгивателем воды устанавливают по таблице в зависимости от наличия или отсутствия терморегулятор:! и устройства дли производства пара. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
4.2.2 Измерения, проводимые по настоящему стандарту, требуют разработки дополнительных программ и методик испытаний (ПМ) и следующих случаях:
1) если в техническом задании на конкретный тип или модель утюга содержатся дополнительные требования к изделию, не устаиоааенпые ГОСГ 307.1;
2) если конструкцией утюга обусловлена необходимость в уточнении методов измерений настоящего стандарта применительно к конкретному типу или модели.
В остальных случаях разработка ПМ не требуется.
4.2.3 При разработке ПМ в них должны быть приведены контролируемые параметры и методы их измерений, не изложенные в настоящем стандарте.
4.2.4 Допускается применение методов измерений, установленных настоящим стандартом, для измерения при друтих видах испытаний (например, приемочных), а также не указанных в ГОСТ 307.1.
4.3 Порядок проведения измерений
4.3.1 Измерения проводят в порядке, указанном в таблице.
4.3.2 Измерения, за исключением отдельно оговоренных случаев, проводят в следующих условиях.
4.3.2.1 Температура окружающей среды должна быть (20±5) *С, в месте проведения измерений не должно быть сквозняков.
4.3.2.2 Измерение температуры утюга следует проводить с помощью термоэлектрического преобразователя типа ХК (термопары). Диаметр электрода не должен превышать 0,3 мм. Измерительные приборы должны соответствовать классу точности не ниже 1.0.
Электроды термоэлемента фиксируют с помощью пайки на серебро к центру серебряного (или медного) диска термопары диаметром 10 мм и толщиной 1 мм. Диск термопары следует приклеить к втулке 3, указанной на рисунке 1, термостойким клеем и поджать регулировочной гайкой 5 к подошве утюга с усилием не менее 5 Н. Между диском термопары и подошвой утюга необходимо обеспечить термический контакт. Способ крепления термопары для измерения температуры указан на рисунке 1 и в приложении 1.
4.3.2.3 Установившийся тепловой режим утюга наступает через 30 мин работы утюга, включенного в сеть питания.
4.3.2.4 Напряжение для измерений должно быть таким, чтобы потребляемая мощность после достижения установившегося теплового режима была равна номинальной потребляемой мощности.
Если на утюге указан диапазон потребляемых мощностей, то применяется напряжение, необходимое для получения среднего значения диапазона потребляемых мощностей.
3
ГОСТ 307.2-95
|

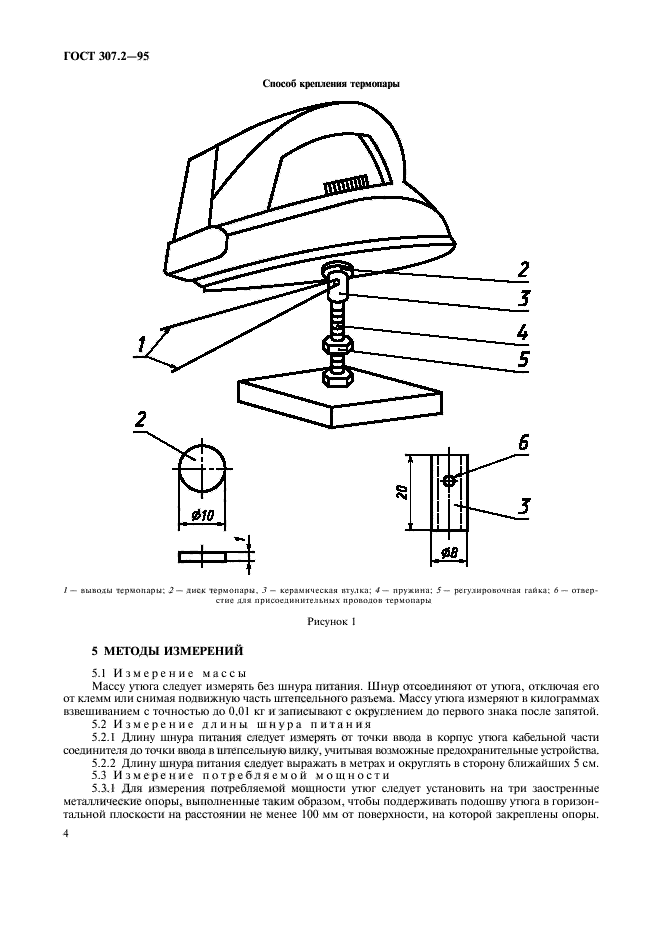

Способ крепления термопары |
|
/— выводы термопары: 2 — диск термопары. 3 — керамическая втулка; пружина; 5— регулировочная гайка: 6 — отверстие яяя присоединительных проволов 1ермопарм
Рисунок 1
5 МЕТОДЫ ИЗМЕРЕНИЙ
5.1 Измерение массы
Массу утюга следует измерять без шнура питания. Шнур отсоединяют от утюга, отключая его от клемм или снимая подвижную часть штепсельного разъема. Массу утюга измеряют и килограммах взвешиванием с точностью до 0.01 кг и записывают с округлением до первого знака после запятой.
5.2 Измерение длины шнура пита н и я
5.2.1 Длину шнура питания следует измерять от точки ввода в корпус утюга кабельной части соединителя до точки ввода в штепсельную вилку, учитывая возможные предохранительные устройства.
5.2.2 Длину шнура питания следует выражать в метрах и округлять в сторону ближайших 5 см.
5.3 Измерение потребляемой мощности

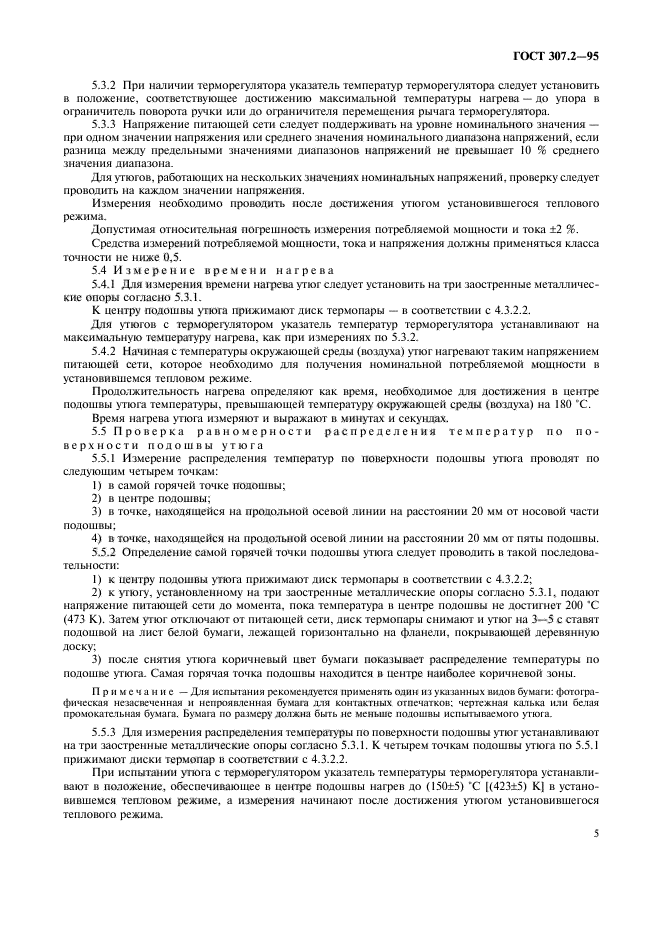

5.3.1 Для измерения потребляемой мощности утюг следует установить на три заостренные металлические опоры, выполненные таким образом, чтобы поддерживать подошву утюга в горизонтальной плоскости на расстоянии не менее 100 мм от поверхности, на которой закреплены опоры.
4
ГОСТ 307.2-95
5.3.2 При наличии терморегулятора указатель температур терморегулятора следует установить в положение, соответствующее достижению максимальной температуры нагрева — до упора в ограничитель поворота ручки или до ограничителя перемещения рычага терморегулятора.
5.3.3 Напряжение питающей сети следует поддерживать на уровне номинального значения — при одном значении напряжения или среднего значения номинального диапазона напряжений, если разница между предельными значениями диапазонов напряжений не превышает 10 % среднего значения диапазона.
Для утюгов, работающих на нескольких значениях номинальных напряжений, проверку следует проводить на каждом значении напряжения.
Измерения необходимо проводить после достижения утюгом установившегося теплового режима.
Допустимая относительная погрешность измерения потребляемой мощности и тока ±2 %.
Средства измерений потребляемой мощности, тока и напряжения должны применяться класса точности не ниже 0,5.
5.4 Измерение времени нагрева
5.4.1 Для измерения времени нагрева утюг следует установить на три заостренные металлические опоры согласно 5.3.1.
К центру подошвы утюга прижимают диск термопары — в соответствии с 4.3.2.2.
Для утюгов с терморегулятором указатель температур терморегулятора устанавливают на максимальную температуру нагрева, как при измерениях по 5.3.2.
5.4.2 Начиная с температуры окружающей среды (воздуха) утюг нагревают таким напряжением питающей сети, которое необходимо для получения номинальной погребтяемой мощности в установившемся тепловом режиме.
Продолжительность нагрева определяют как время, необходимое для достижения в центре подошвы утюга температуры, превышающей температуру окружающей среды (воздуха) на ISO *С.
Время нагрева утюга измеряют и выражают в минутах и секундах.
5.5 Проверка равномерности распределения температур по поверхности подошвы утюга
5.5.1 Измерение распределения температур по поверхности подошвы утюга проводят по следующим четырем точкам:
1) в самой горячей точке подошвы;
2) в центре подошвы;
3) в точке, находящейся на продольной осевой линии на расстоянии 20 мм от носовой части подошвы;
4) в точке, находящейся на продольной осевой линии на расстоянии 20 мм от пяты подошвы.
5.5.2 Определение самой горячей точки подошвы утюга следует проводить в такой последовательности:
1) к центру подошвы утюга прижимают диск термопары в соответствии с 4.3.2.2;
2) к утюгу, установленному на три заостренные металлические опоры согласно 5.3.1, подают напряжение питающей сети до момента, пока температура в центре подошвы не достигнет 200 *С (473 К). Затем утюг отключают от питающей сети, диск термопары снимают и утюг на 3—5 с ставят подошвой на лист белой бумаги, лежащей горизонтально на фланели, покрывающей деревянную доску;
3) после снятия утюга коричневый нвет бумаги показывает распределение температуры по подошве утюга. Самая горячая точка подошвы находится в центре наиболее коричневой зоны.
Примечание — Для испытания рекомендуется применять один из указанных видов бумаги: фотографическая не засвеченная и непрояаченная бумага для контактных отпечатков: чертежная калька или белая промокательная бумага. Бумага но размеру должна быть не меньше подошвы испытываемого угюга.
5.5.3 Для измерения рас пределен ия температуры по поверхности подошвы утюг устанавливают на три заостренные металлические опоры согласно 5.3.1. К четырем точкам подошвы утюга по 5.5.1 прижимают диски термопар в соответствии с 4.3.2.2.
При испытании утюга с терморегулятором указатель температуры терморегулятора устанавливают в положение, обеспечивающее в центре подошвы нагрев до (15()±5) ’С |(423±5) К| в установившемся тепловом режиме, а измерения начинают после достижения утюгом установившегося теплового режима.
5
ГОСТ 307.2-95

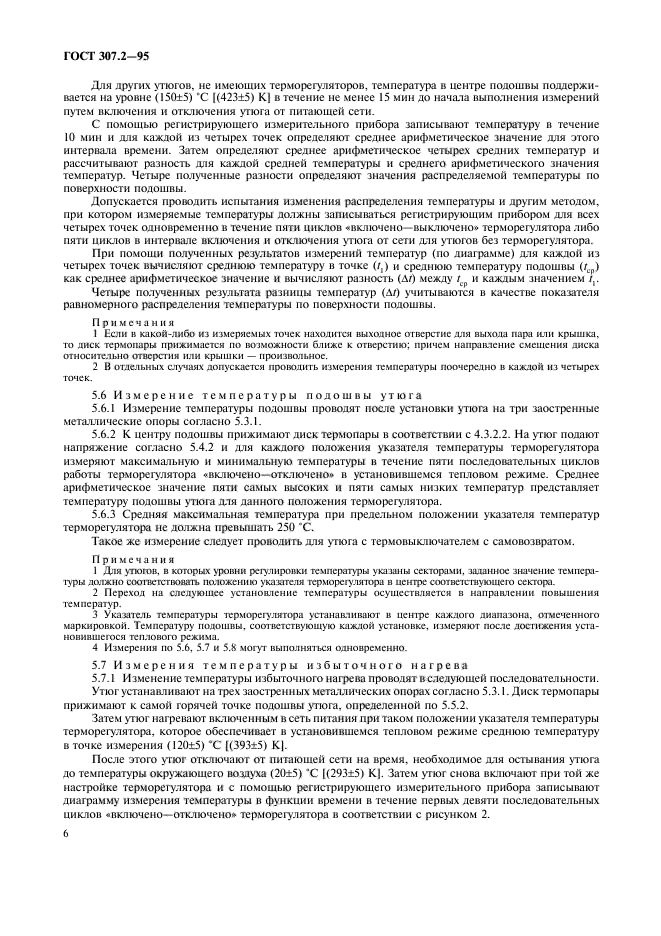

Для других утюгов, не имеющих терморегуляторов, температура в центре подошвы поддерживается на уровне (150±5) *С |(423±5) К| в течение не менее 15 мин до начала выполнения измерений путем включения и отключения утюга от питающей сети.
С помощью регистрирующего измерительного прибора записывают температуру в течение 10 мин и для каждой из четырех точек определяют среднее арифметическое значение для этого интервала времени. Затем определяют среднее арифметическое четырех средних температур и рассчитывают разность для каждой средней температуры и среднего арифметического значения температур. Четыре полученные разности определяют значения распределяемой температуры по поверхности подошвы.
Допускается проводить испытания изменения распределения температуры и другим методом, при котором измеряемые температуры должны записываться регистрирующим прибором для всех четырех точек одновременно в течение пяти циклов «включено—выключено» терморегулятора либо пяти циклов в интервале включения и отключения упога от сети для утюгов без терморегулятора.
При помощи полученных результатов измерений температур (по диаграмме) для каждой из четырех точек вычисляют среднюю температуру в точке (/,) и среднюю температуру подошвы (/ср) как среднее арифметическое значение и вычисляют разность (Д/) между / р и каждым значением
Четыре полученных результата разницы температур (Л/) учитываются в качестве показателя равномерного распределения температуры по поверхности подошвы.
Примечания
1 Если в какой-либо из измеряемых точек находится выходное отверстие для выхода пара или крышка, то диск термопары прижимается по возможности ближе к отверстию; причем направление смещения диска относительно отверстия или крышки — произвольное.
2 В отдельных случаях допускается провощить измерения температуры поочередно в каждой из четырех
точек.
5.6 Измерение температуры подошвы утюга
5.6.1 Измерение температуры подошвы проводят после установки утюга на три заостренные металлические опоры согласно 5.3.1.
5.6.2 К центру подошвы прижимают диск термопары в соответствии с 4.3.2.2. На утюг подают напряжение согласно 5.4.2 и для каждого положения указателя температуры терморегулятора измеряют максимальную и минимальную температуры в течение пяти последовательных циклов работы терморегулятора «включено—отключено* в установившемся тепловом режиме. Среднее арифметическое значение пяти самых высоких и пяти самых низких температур представляет температуру подошвы утюга для данного положения терморегулятора.
5.6.3 Средняя максимальная температура при предельном положении указателя температур терморегулятора не должна превышать 250 «С.
Такое же измерение следует проводить для утюга с термовыключателем с самовозвратом.
Примечания
1 Для утюгов, в которых уровни регулировки температуры указаны секторами, заданное значение температуры должно соогвсгспювать положению указателя терморегулятора в центре соответствующего сектора.
2 Переход на следующее установление температуры осуществляется в направлении повышения температур.
3 Указатель температуры терморегулятора устанавливают в центре каждого диапазона, отмеченного маркировкой. Температуру подошвы, соответствующую каждой установке, измеряют после достижения установившеюся теплового режима.
4 Измерения по 5.6. 5.7 и 5.8 могут выполняться одновременно.
5.7 Измерения температуры избыточного нагрева
5.7.1 И зменение температуры избыточного нагрева проводят в следующей последовательности.
Утюг устанавливают на трех заостренных металлических опорах согласно 5.3.1. Диск термопары прижимают к самой горячей точке подошвы утюга, определенной по 5.5.2.
Затем утюг нагревают включенным в сеть питания при таком положении указателя температуры терморегулятора, которое обеспечивает в установившемся тепловом режиме среднюю температуру в точке измерения (120+5) *С |(393±5) К|.
После этого утюг отключают от питающей сети на время, необходимое для остывания утюга до температуры окружающего воздуха (20±5) *С [(293+5) К). Затем утюг снова включают при той же настройке терморегулятора и с помощью регистрирующего измерительного прибора записывают диаграмму измерения температуры в функции времени в течение первых девяти последовательных циклов «включено—отключено* терморегулятора в соответствии с рисунком 2.
6
ГОСТ 307.2-95
|

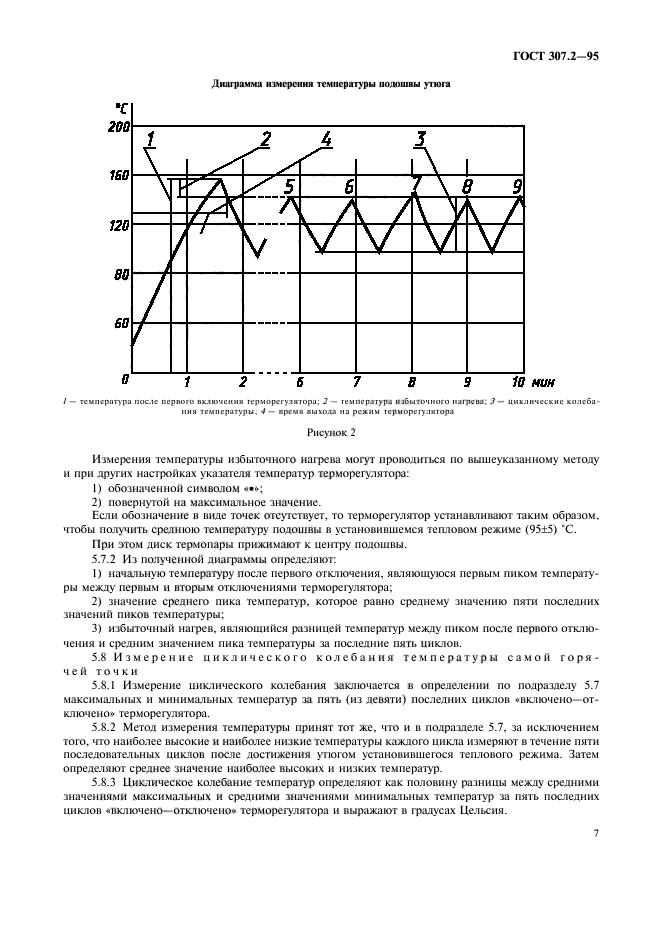

Диаграмма измерения температуры нолошвы >тюга |
|
|
I — температура после первого включения терморегулятора; 2 — температура избыточного иагреиа: 3— циклические колебания температуры. 4 — время выхода на режим терморегулятора Рисунок 2 |
Измерения температуры избыточного нагрева могут проводиться по вышеуказанному методу и при друтих настройках указателя температур терморегулятора:
1) обозначенной символом «•*;
2) повернутой на максимальное значение.
Если обозначение в виде точек отсутствует, то терморегулятор устанавливают таким образом, чтобы получить среднюю температу ру подошвы в установившемся тепловом режиме (95±5) *С.
При этом диск термопары прижимают к центру подошвы.
5.7.2 Из полученной диаграммы определяют:
1) начальную температуру после первого отключения, яатяюшуюся первым пиком температуры между первым и вторым отключениями терморегулятора;
2) значение среднего пика температур, которое равно среднему значению пяти последних значений пиков температуры;
3) избыточный нагрев, являющийся разницей температур между пиком после первого отключения и средним значением пика температуры за последние пять циклов.
5.8 Измерение циклического колебания температуры самой горячей точки
5.8.1 Измерение циклического колебания заключается в определении по подразделу 5.7 максимальных и минимальных температур за пять (из девяти) последних циклов «включено—отключено* терморегулятора.
5.8.2 Метод измерения температуры принят тот же, что и в подразделе 5.7. за исключением того, что наиболее высокие и наиболее низкие температуры каждого цикла измеряют в течение пяти последовательных циклов после достижения утюгом установившегося теплового режима. Затем определяют среднее значение наиболее высоких и низких температур.
5.8.3 Циклическое колебание температур определяют как половину разницы между средними значениями максимальных и средними значениями минимальных температур за пять последних циклов «включено—отключено* терморегулятора и выражают в градусах Цельсия.
7
ГОСТ 307.2-95

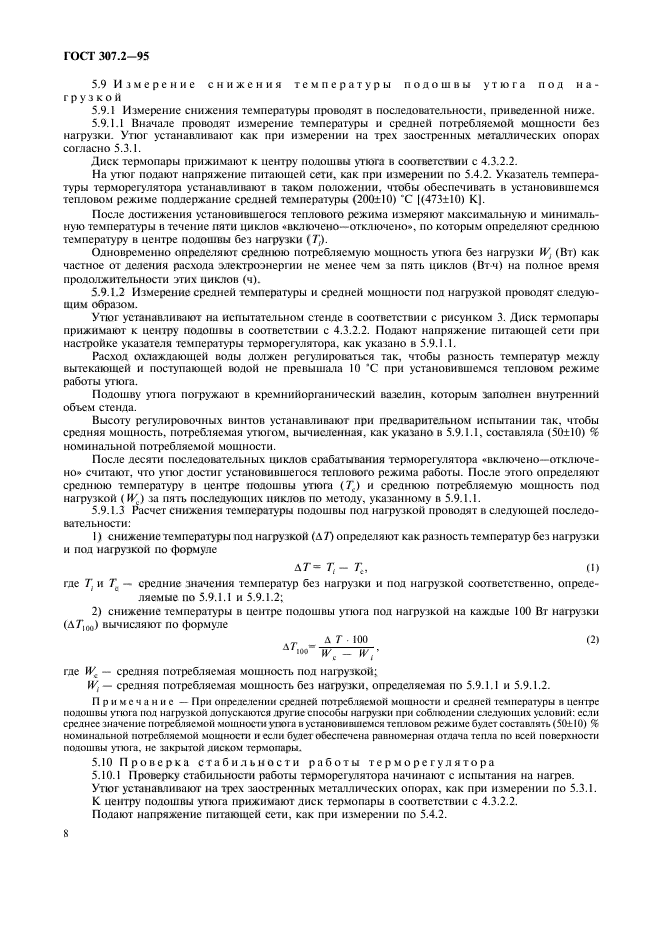

5.9 Измерение снижен и я температуры подошвы утюга под нагрузкой
5.9.1 Измерение снижения температуры проводят в последовательности, приведенной ниже.
5.9.1.1 Вначале проводят измерение температуры и средней потребляемой мощности без нагрузки. Утюг устанавливают как при измерении на трех заостренных металлических опорах согласно 5.3.1.
Диск термопары прижимают к ueirrpy подошвы утюга в соответствии с 4.3.2.2.
На утюг подают напряжение питающей сети, как при измерении по 5.4.2. Указатель температуры терморегулятора устанавливают в таком положении, чтобы обеспечивать в установившемся тепловом режиме поддержание средней температуры (200±10) «С |(473±10) К|.
После достижения установившегося теплового режима измеряют максимальную и минимальную температуры в течение пяти циклов «включено—отключено», по которым определяют среднюю температуру в центре подошвы без нагрузки (/’,).
Одновременно определяют среднюю потребляемую мощность утюга без нагрузки Wt (Вт) как частное отделения расхода электроэнергии не менее чем за пять циклов (Втч) на полное время продолжительности этих циклов (ч).
5.9.1.2 Измерение средней температуры и средней мошпости под нагрузкой проводят следующим образом.

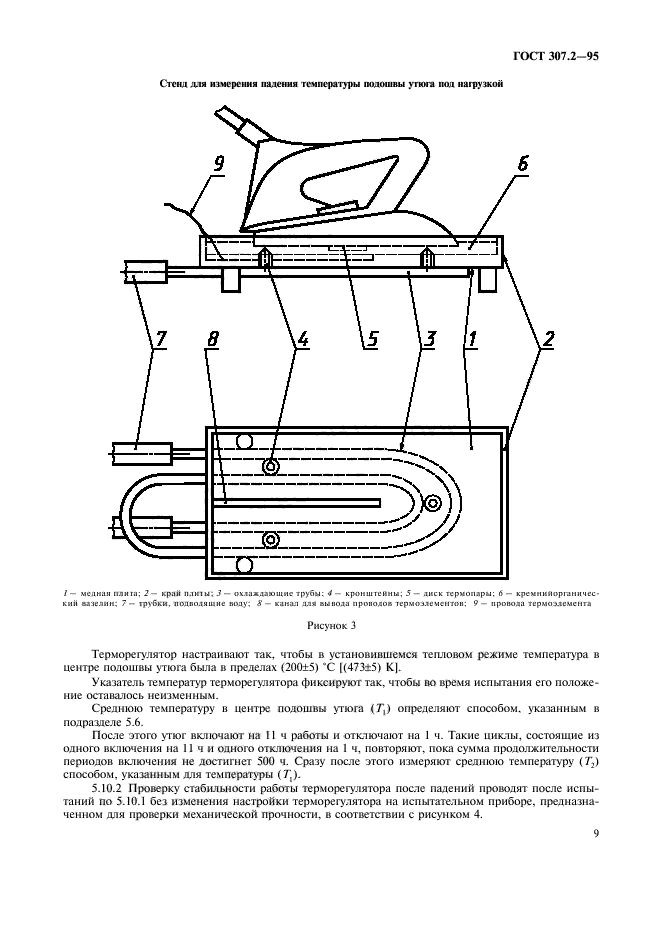

Утюг устанавливают на испытательном стенде в соответствии с рисунком 3. Диск термопары прижимают к центру подошвы в соответствии с 4.3.2.2. Подают напряжение питающей сети при настройке указателя температуры терморегулятора, как указано в 5.9.1.1.
Расход охлаждающей воды должен регулироваться так, чтобы разность температур между вытекающей и поступающей водой не превышала 10 ‘С при установившемся тепловом режиме работы утюга.
Подошву утюга погружают в кремнийорганический вазелин, которым заполнен внутренний объем стенда.
Высоту регулировочных винтов устанавливают при предварительном испытании так, чтобы средняя мощность, потребляемая утюгом, вычисленная, как указано в 5.9.1.1, составляла (50±10) % номинальной потребляемой мощности.
После десяти последовательных циклов срабатывания терморегулятора «включено—отключено* считают, что угюг достиг установившегося теплового режима работы. После этого определяют среднюю температуру в центре подошвы утюга (Тс) и среднюю потребляемую мощность под нагрузкой (IVJ за пять последующих циклов по методу, указанному в 5.9.1.1.
5.9.1.3 Расчет снижения температуры подошвы под нагрузкой проводят в следующей последовательности:
1) снижение температуры под нагрузкой (Д 7) определяют как разность температур без нагрузки и под нагрузкой по формуле
АТ= Т(— Тс, (I)
где 7] и Та — средние значения температур без нагрузки и под нагрузкой соответственно, определяемые по 5.9.1.1 и 5.9.1.2;
2) снижение температуры в центре подошвы у’тюга под нагрузкой на каждые 100 Вт нагрузки (ДГ|00) вычисляют по формуле
.гг _ Д 7* • 100 (2)
Л/«оо _ if/ •
где IV. — средняя потребляемая мощность под нагрузкой;
Wt — средняя потребляемая мощность без нагрузки, определяемая по 5.9.1.1 и 5.9.1.2.
Примечание — При определении средней потребляемой мощности и средней температуры в центре подошвы утюга под нагрузкой допускаются другие способы нагрузки при соблюдении следующих условий: если среднее значение потребляемой мощности утюга в установившемся тепловом режиме будет составлять (50t 10) % номинальной потребляемой мощности и если будет обеспечена равномерная отдача тепла по всей поверхности подошвы утюга, не закрытой диском термопары.
5.10 Проверка стабильности работы терморегулятора
5.10.1 Проверку стабильности работы терморегулятора начинают с испытания на нагрев.
Утюг устанавливают на трех заостренных металлических опорах, как при измерении по 5.3.1.
К центру подошвы упога прижимают диск термопары в соответствии с 4.3.2.2.
Подают напряжение питающей сети, как при измерении по 5.4.2.
8
ГОСТ 307.2-95
|
Стенд для измерения падения температуры шиишвы угюгл пол нагрузкой |
|
|
/ — медиан нлмга: 2 — край м.ими. 3 — охлаждающие трубы: 4 — кронштейны; 5 — диск термопары: 6 — кремиийорганнчес-кий вазелин; 7 — трубки, появодяшне воду; S — канал ал* синода прополов термоэлементов: 9 — провода термоэлемента Рисунок 3 |
Терморегулятор настраивают так, чтобы в установившемся тепловом режиме температура в центре подошвы утюга была в пределах (200±5) «С [(473±5) К|.
Указатель температур терморегулятора фиксируют так, чтобы во время испытания его положение оставалось неизменным.
Среднюю температуру в центре подошвы утюга (Г,) определяют способом, указанным в подразделе 5.6.
После этого утюг включают на ! 1 ч работы и отключают на I ч. Такие циклы, состоящие из одного включения на 11 ч и одного отключения на 1 ч, повторяют, пока сумма продолжительности периодов включения не достигнет 500 ч. Сразу после этого измеряют среднюю температуру (7\) способом, указанным для температуры (7j).
5.10.2 Проверку стабильности работы терморегулятора после падений проводят после испытаний по 5.10.1 без изменения настройки терморегулятора на испытательном приборе, предназначенном для проверки механической прочности, в соответствии с рисунком 4.
1
ГОСТ 307.2-95
|

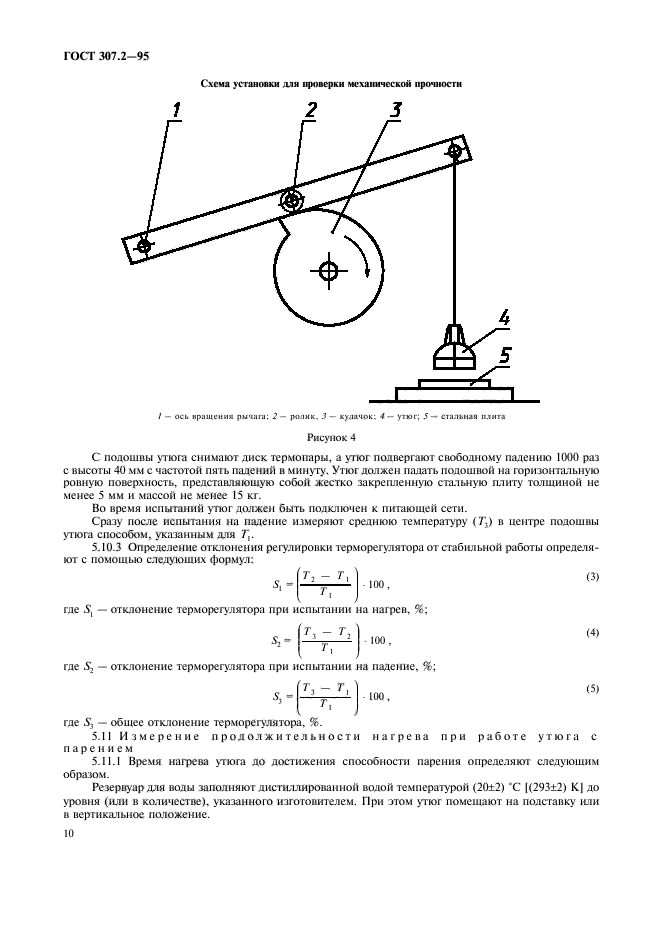

Схема установки дня проверки механической прочности |
|
2
3
м
Z—L
г
I
/ — ось ирашепия рычага: 2 — ролик, J — кулачок: 4 — утюг; 5 — стальная плита
Рисунок 4
С подошвы утюга снимают диск термопары, а утюг подвергают свободному падению 1000 раз с высоты 40 мм с частотой пять падений в минуту. Утюг должен падать подошвой на горизонтальную ровную поверхность, представляющую собой жестко закрепленную стальную плиту толщиной не менее 5 мм и массой не менее 15 кг.
Во время испытаний утюг должен быть подключен к питающей сети.
Сразу после испытания на падение измеряют среднюю температуру (7j) в центре подошвы утюга способом, указанным для /\.
5.10.3 Определение отклонения регулировки терморегулятора от стабильной работы определяют с помощью следующих формул:
где .5′, — отклонение терморегулятора при испытании на нагрев. %;
где Л; — отклонение терморегулятора при испытании на падение. %\
где S} — общее отклонение терморегулятора. %.
5.11 Измерение продолжительности нагрева при работе утюга с парением
5.11.1 Время нагрева утюга до достижения способности парения определяют следующим образом.
Резервуар для воды заполняют дистиллированной водой температурой (20±2) *С |(293±2) К| до уровня (или в количестве), указанного изготовителем. При этом утюг помещают на подставку или в вертикальное положение.
ГОСТ 307.2-95
5.11.2 Указатель температуры терморегулятора устанавливают в положение максимального парообразования. Утюг включают в сеть и сразу после того, как терморегулятор отключится второй раз, устройство подачи пара регулируют таким образом, чтобы был наибольший расход пара.
Если отсутствует сигнальная лампочка, то второе выключение терморегулятора определяют при помощи измерительного прибора.
Затем утюг подвешивают, как показано на рисунке 5. Подошву утюга при этом располагают горизонтально (с отклонением ±Г), используя весы, имеющие точность взвешивания ±0.1 г. Под подошву утюга на расстоянии, примерно равном 200 мм, устанавливают сосуд-приемник, масса которого должна быть заранее определена (с точностью ±1 г).
|

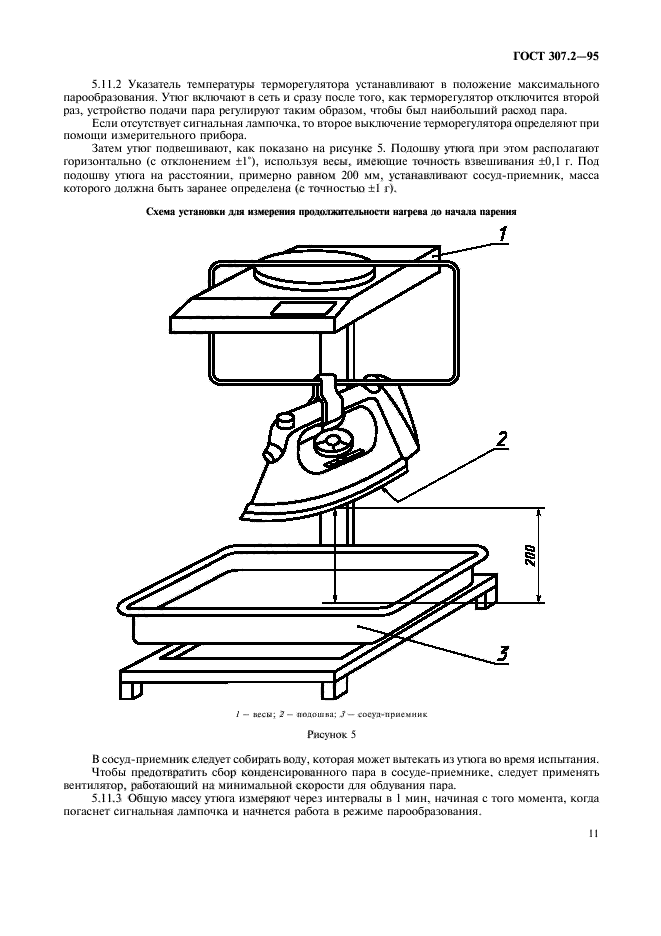

Схема установки для намерения продолжительности нагрева до начала нарения 1 |
|
|
|
I — весы; 2 — поцошии: J — сосун-приемник Рисунок 5 |
В сосуд-приемник следует собирать воду, которая может вытекать из утюга во время испытания. Чтобы предотвратить сбор конденсированного пара в сосуде-приемнике, следует применять вентилятор, работающий на минимальной скорости для обдувания пара.
5.I I.3 Общую массу утюга измеряют через интервалы в I мин, начиная с того момента, когда погаснет сигнальная лампочка и начнется работа в режиме парообразования.
II
ГОСТ 307.2-95

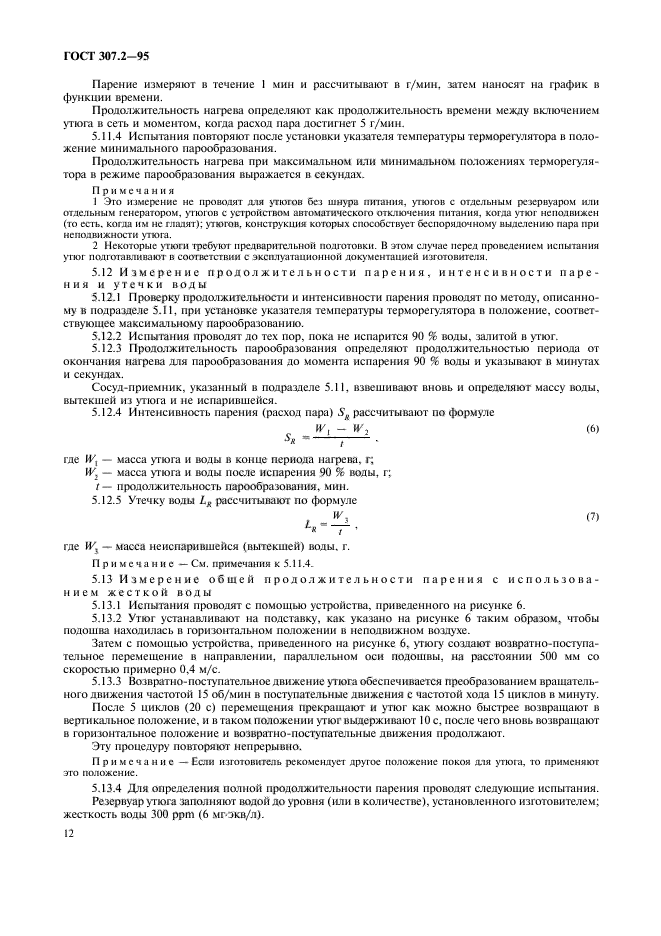

Парение измеряют в течение I мин и рассчитывают в г/мин, затем наносят на график в функции времени.
Продолжительность нагрева определяют как продолжительность времени между включением утюга в сеть и моментом, когда расход пара достигнет 5 г/мин.
5.11.4 Испытания повторяют после установки указателя температуры терморегулятора в положение минимального парообразования.
Продолжительность нагрева при максимальном или минимальном положениях терморегулятора в режиме парообразования выражается в секундах.
Примечания
1 Эго измерение не проводят для утюгов без шнура питания, утюгов с отдельным резервуаром или отдельным генератором, угюгов с устройством автоматического отключения питании, когда утюг неподвижен (то еегь. когда им не гладят): утюгов, конструкция которых способствует беспорядочному выделению пара при неподвижности упота.
2 Некоторые утюги требуют предварительной подготовки. В этом случае перед
