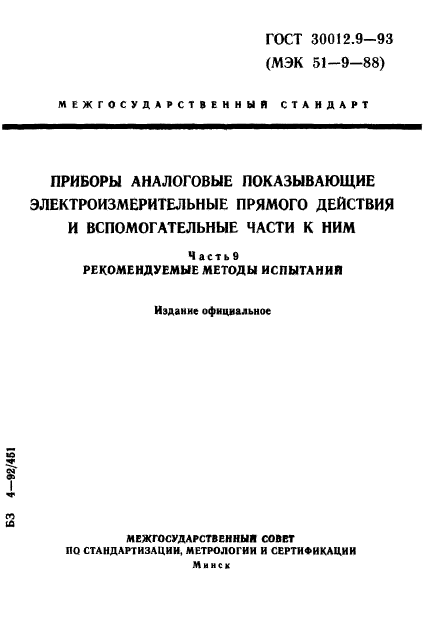

ГОСТ 30012.9-93 (МЭК 51-9-88)
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРИБОРЫ АНАЛОГОВЫЕ ПОКАЗЫВАЮЩИЕ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ ПРЯМОГО ДЕЙСТВИЯ И ВСПОМОГАТЕЛЬНЫЕ ЧАСТИ К НИМ
Ч аст ь 9
РЕКОМЕНДУЕМЫЕ МЕТОДЫ ИСПЫТАНИЙ Издание официальное
—92/451
МЕЖГОСУДАРСТВЕННЫМ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ Минск
ГОСТ 300«2.9-93

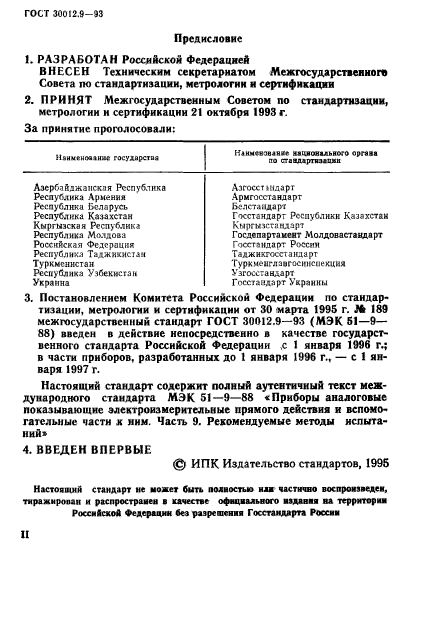

Предисловие
1. РАЗРАБОТАН Российском Федерацией
ВНЕСЕН Техническим секретариатом Межгосударственного Совета по стандартизации, метрологии и сертификации
2. ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации 21 октября 1993 г.
За принятие проголосовали:
|
Н&именоаашм государств* |
К«име«эе*якг национального органа по стандартна*вви |
|
Азербайджанская Республика |
Азгосспндарг |
|
Республика Армения |
Армгосстандарт |
|
Республика Беларусь |
Белстандарт |
|
Республика Казахстан |
Госстандарт Республики Казахстан |
|
Кыргызская Республика |
Кыргмэстацдар? |
|
Республика Молдова |
Госдепартамент Молдоваставдарт |
|
Российская Федерация |
Госстандарт России |
|
Республиха Таджикистан |
Таджнкгосст а нда рт |
|
Туркменистан |
Туркменглэвгосинеиехция |
|
Республика Узбекистан |
Узгосстандарт |
|
Украина |
Госстандарт Украины |
3. Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 30 марта 1995 г. Jft 189 межгосударственный стандарт ГОСТ 30012.9-93 (МЭК 51—9— 88) введен в действие непосредственно в качестве государственного стандарта Российской Федерации .с 1 января 1996 г.; в части приборов, разработанных до 1 января 1996 г., — с 1 января 1997 г.
Настоящий стандарт содержит полный аутентичный текст международного стандарта МЭК 51—9—88 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части х ним. Часть 9. Рекомендуемые методы испытаний»
4. ВВЕДЕН ВПЕРВЫЕ
© ИГТК Издательство стандартов, 1995
Настоящий стандарт не может быть полностью ш частично воспроизведен, тира ж кропан и распространен • качестве официального издания на территории Российской Федерации без разрешении Госстандарта России
ГОСТ 30012.9-98 (МЭК 51—9—88)

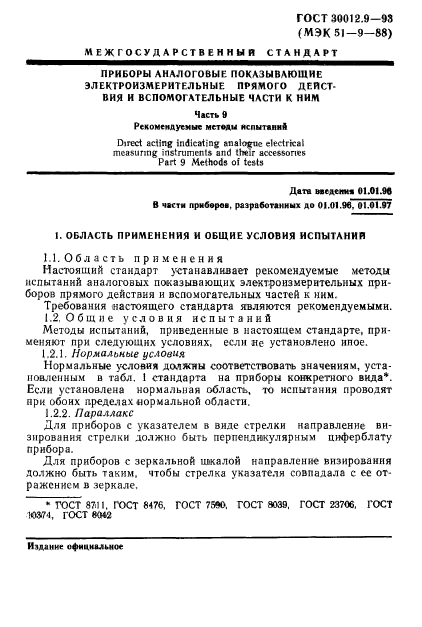

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРИБОРЫ АНАЛОГОВЫЕ ПОКАЗЫВАЮЩИЕ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ ПРЯМОГО ДЕЙСТВИЯ И ВСПОМОГАТЕЛЬНЫЕ ЧАСТИ К НИМ
Часть 9
Рекомендуемые методы испытания
Direct acting indicating analogue electrical measuring instruments and their accessories Part 9 Methods of tests
Дата введете* 01.01.9f В части приборе*, разработанных до 01.01.96. 01.01.97
I. ОБЛАСТЬ ПРИМЕНЕНИЯ И ОБЩИЕ УСЛОВИЯ ИСПЫТАНИЙ
1.1. Область применения
Настоящий стандарт устанавливает рекомендуемые методы испытаний аналоговых показывающих электроизмерительных приборов прямого действия и вспомогательных частей к ним.
Требования настоящего стандарта являются рекомендуемыми.
1.2, Общие условия испытаний
Методы испытаний, приведенные в настоящем стандарте, применяют при следующих условиях, если не установлено иное.
1.2.1. Нормальные условия
Нормальные условия должны соответствовать значениям, установленным в табл. 1 стандарта на приборы конкретного вида*. Если установлена нормальная область, то испытания проводят при обоих пределах нормальной области.
1.2.2. Параллакс
Для приборов с указателем в виде стрелки направление визирования стрелки должно быть перпендикулярным циферблату прибора.
Для приборов с зеркальной шкалой направление визирования должно быть таким, чтобы стрелка указатели совпадала с ее отражением в зеркале.
* ГОСТ 87.11. ГОСТ 8476. ГОСТ 79*0. ГОСТ 8039, ГОСТ 23706, ГОСТ ЮЭ7-1, ГОСТ 80*2
Издание официальное

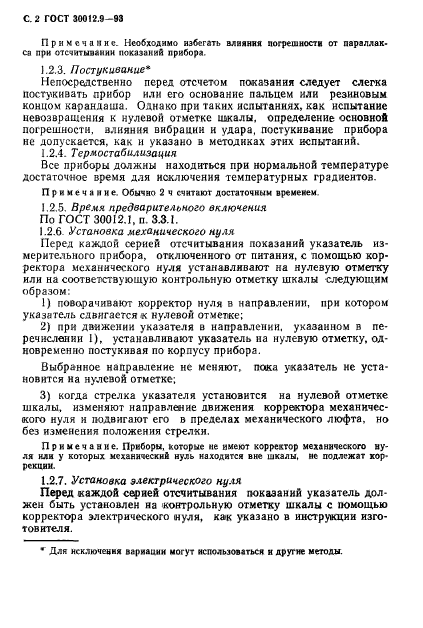

С. 2 ГОСТ 30012.9 -93
Примечание. Необходимо избегать влияния погрешноств от параллак-са при отсчитываиии показаний прибора.
1.2.3. Постукивание»
Непосредственно перед отсчетом показания следует слегка постукивать прибор или его основание пальцем или резиновым концом карандаша. Однако при таких испытаниях, как испытание невозвращения к нулевой отметке шкалы, определение основной погрешности, влияния вибрации и удара, постукивание прибора не допускается, как и указано в методиках этих испытаний.
1.2.4. Термостабилизация
Все приборы должны находиться при нормальной температуре достаточное время для исключения температурных градиентов.
Примечание. Обычно 2 ч считают достаточным временем
1.2.5. Время предварительного включения
По ГОСТ 30012.1, п. 3.3.1.
1.2.6 Установка механического нуля
Перед каждой серией отсчитыванин показаний указатель измерительного прибора, отключенного от питания, с помощью корректора механического нуля устанавливают на нулевую отметку или на соответствующую контрольную отметку шкалы следующим
образом:
1) поворачивают корректор нуля в направлении, при котором указатель сдвигается к нулевой отметке;
2) при движении указателя в направлении, указанном в перечислении I), устанавливают указатель на нулевую отметку, одновременно постукивая по корпусу прибора.
Выбранное направление не меняют, пака указатель не установится на нулевой отметке;
3) когда стрелка указателя установится на нулевой отметке шкалы, изменяют направление движения корректора механического нуля и подвигают его в пределах механического люфта, но без изменения положения стрелки.
Примечавке. Приборы, которые не имеют корректор механического нуля или у которых механический нуль находится вне шкалы, не подлежат коррекции.
1.2.7. Установка электрического ну.гя
Перед каждой серией отсчитывания показаний указатель должен быть установлен на контрольную отметку шкалы с помощью корректора электрического нуля, как указано в инструкции изготовителя.
• Для исключения вариации могут использоваться и другие методы.

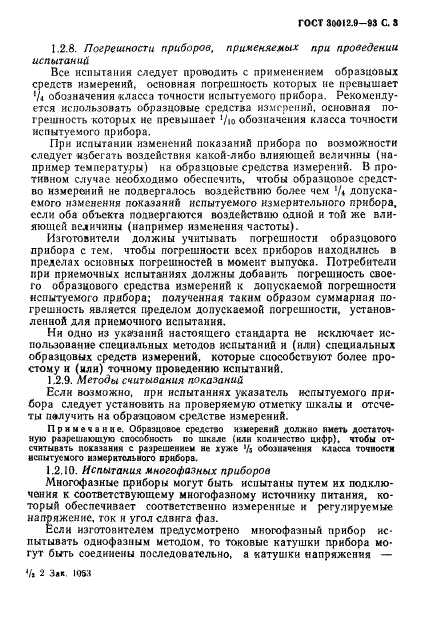

ГОСТ 30012.9-93 С. 3
1.2.8. Погрешности приборов, применяемых при проведении испытаний
Все испытания следует проводить с применением образцовых средств измерений, основная погрешность которых не превышает ‘/< обозначения класса точности испытуемого прибора. Рекомендуется использовать образцовые средства измерений, основная погрешность которых не превышает ‘/го обозначения класса точности испытуемого прибора.
При испытании изменений показаний прибора по возможности следует избегать воздействия какой-либо влияющей величины (на-прнмер температуры) на образцовые средства измерений. В противном случае необходимо обеспечить, чтобы образцовое средство измерений не подвергалось воздействию более чем ‘/« допускаемого изменения показаний испытуемого измерительного прибора, если оба объекта подвергаются воздействию одной и той же влияющей величины (например изменения частоты).
Изготовители должны учитывать погрешности образцового прибора с тем. чтобы погрешности всех приборов находились в пределах основных погрешностей в момент выпуска. Потребители при приемочных испытаниях должны добавить погрешность своего образцового средства измерений к допускаемой погрешности испытуемого прибора; полученная таким образом суммарная погрешность является пределом допускаемой погрешности, установленной для приемочного испытания.
Ни одно из указаний настоящего стандарта не исключает использование специальных методов испытаний и (или) специальных образцовых средств измерений, которые способствуют более простому и (или) точному проведению испытаний.
1.2.9. Методы считывания показаний
Если возможно, при испытаниях указатель испытуемого прибора следует установить на проверяемую отметку шкалы и отсчеты пвлучить на образцовом средстве измерений.
Примечание. Образцовое средство измерений должно иметь достаточ-иую разрешающую способность по шкале (клн холннсство цифр), чтобы отсчитывать показания с разрешением не хуже V* обозначения класса точности испытуемого измерительного прибора.
1.2.10. Испытания многофазных приборов
Многофазные приборы могут быть испытаны путем их подключения к соответствующему многофазному источнику питания, который обеспечивает соответственно измеренные и регулируемые напряжение, ток н угол сдвига фаз.
Если изготовителем предусмотрено многофазный прибор испытывать однофазным методом, то токовые катушки прибора могут быть соединены последовательно, а катушки напряжения —
V» 2 Зак. 11)53

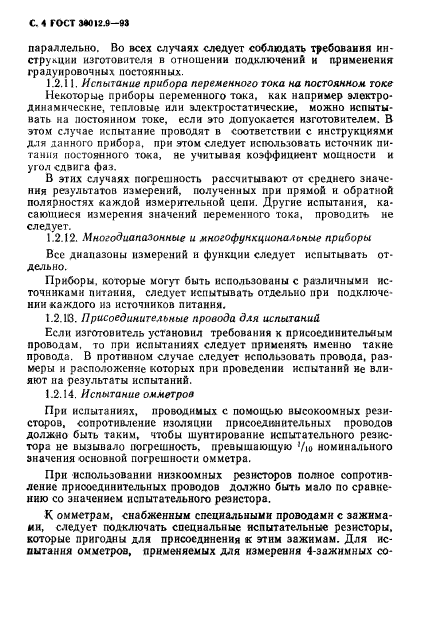

С. 4 ГОСТ 34012.9-93
параллельно. Во всех случаях следует соблюдать требования инструкции изготовителя в отношении подключений и применения градуировочных постоянных.
1.2.11. Испытание прибора переменного тока на постоянном токе
Некоторые приборы переменного тока, как например электродинамические, тепловые или электростатические, можно испытывать на постоянном токе, если это допуокается изготовителем. В этом случае испытание проводят в соответствии с инструкциями для данного прибора, при этом следует использовать источник питания постоянного тока, не учитывая коэффициент мощности и угол сдвига фаз.
В этих случаях погрешность рассчитывают от среднего значения результатов измерений, полученных при прямой и обратной полярностях каждой измерительной цепи. Другие испытания, касающиеся измерения значений переменного тока, проводить не следует.
1.2.12. Многодиапалонные и многофункциональные приборы
Все диапазоны измерений и функции следует испытывать отдельно.
Приборы, которые могут быть использованы с различными источниками питания, следует испытывать отдельно при подключении каждого из источников питания.
1.2.10. Присоединителъные провода для испытаний
Если изготовитель установил требования к присоединительным проводам, то при испытаниях следует применять именно такие провода. В противном случае следует использовать провода, размеры и расположение которых при проведении испытаний не влияют на результаты испытаний.
1.2.14. Испытание омметров
При испытаниях, проводимых с помощью высокоомных резисторов, сопротивление изоляции присоединительных проводов должно быть таким, чтобы шунтирование испытательного резистора не вызывало погрешность, превышающую ‘/ю номинального значения основной погрешности омметра.
При использовании низкоомных резисторов полное сопротивление присоединительных проводов должно быть мало по сравнению со значением испытательного резистора.
К омметрам, снабженным специальными проводами с зажимами, следует подключать специальные испытательные резисторы, которые пригодны для присоединения к этим зажимам. Для испытания омметров, применяемых для измерения 4-зажнмных со-

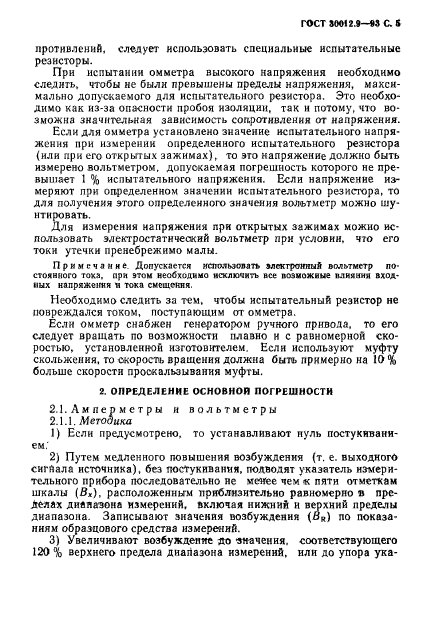

ГОСТ *0012.9—М с. S
лротнвлсннй, следует использовать специальные испытательные резисторы.
При испытании омметра высокого напряжения необходимо следить, чтобы не были превышены пределы напряжения, максимально допускаемого для испытательного резистора. Это необходимо как из-за опасности пробоя изоляции, так и потому, что возможна значительная зависимость сопротивления от напряжения.
Если для омметра установлено значение испытательного напряжения при измерении определенного испытательного резистора (или при его открытых зажимах), то это напряжение должно быть измерено вольтметром, допускаемая погрешность которого не превышает 1 % испытательного напряжения. Если напряжение измеряют при определенном значении испытательного резистора, то для получения этого определенного значения вольтметр можно шунтировать.
Для измерения напряжения при открытых зажимах можно использовать электростатический вольтметр при условии, что его токи утечки пренебрежимо малы.
Примечание. Допускается яотолмояатъ электронный вольтметр постоянного тоха. при этом необходимо исключить все возможные влиянии входных напряжете и тока смсщскяя.
Необходимо следить за тем, чтобы испытательный резистор не повреждался током, поступающим от омметра.
Если омметр снабжен генератором ручного привода, то его следует вращать по возможности плавно н с равномерной скоростью, установленной изготовотелем. Если используют муфту скольжения, го скорость вращения должна быть примерно на 10 % больше скорости проскальзызания муфты.
2. ОПРЕДЕЛЕНИЕ ОСНОВНОЙ ПОГРЕШНОСТИ
2.1. Амперметры и вольтметры
2.1.1. Методика
1) Если предусмотрено, то устанавливают пуль постукиванием;
2) Путем медленного повышения возбуждения (т. е. выходного сигйала источника), без постукивания, подводят указатель измерительного прибора последовательно не менее чем к пяти отметкам шкалы (В*), расположенным приблизительно равномерно в пределах диапазона измерений, включая нижний н верхний пределы диапазона. Записывают значения возбуждения (бк) по показаниям образцового средства измерений.
3) Увеличивают возбуждение до значения, соответствующего 120 % верхнего предела диапазона измерений, или до упора ука-

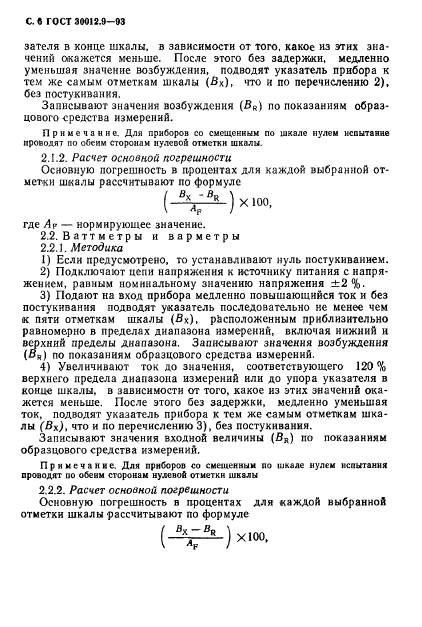

С. в ГОСТ 30012.9-93
зателя в конце шкалы, в зависимости от того, какое из этих значений окажется меньше. После этого без задержки, медленно уменьшая значение возбуждения, подводят указатель прибора к тем же самым отметкам шкалы (Вх), что и по перечислению 2), без постукивания.
Записывают значения возбуждения (Вк) по показаниям образцового средства измерений.
Примечание. Для приборов со смещенным по шкале нулем испытание проводят по обеим сторонам нулевой отметки шкалы.
2.1.2. Расчет основной погрешности
Основную погрешность в процентах для каждой выбранной отметки шкалы рассчитывают по формуле
где Ар — нормирующее значение.
2.2. В атт м етр ы и варметры
2.2.1. Методика
1) Если предусмотрено, то устанавливают нуль постукиванием.
2) Подключают цепи напряжения к источнику питания с напряжением, равным номинальному значению напряжения ±2%.
3) Подают на вход прибора медленно повышающийся ток и без постукивания подводят указатель последовательно не менее чем к пяти отметкам шкалы (В*), расположенным приблизительно равномерно в пределах диапазона измерений, включая нижний и верхний пределы диапазона. Записывают значения побуждения (оя) по показаниям образцового средства измерений.
4) Увеличивают ток до значения, соответствующего 120 % верхнего предела диапазона измерений или до упора указателя в конце шкалы, в зависимости от того, какое из этих значений окажется меньше. После этого без задержки, медленно уменьшая ток, подводят указатель прибора к тем же самым отмепкам шкалы (Вх), что и по перечислению 3), без постукивания.
Записывают значения входной величины (Вв) по показаниям образцового средства измерений.
Примечание. Для приборов со смещенным по шкале нулем испытания проводят оо обеим сторонам нулевой отметки шкалы
2.2.2. Расчет основной погрешности
Основную погрешность в процентах для каждой выбранной отметки шкалы рассчитывают по формуле

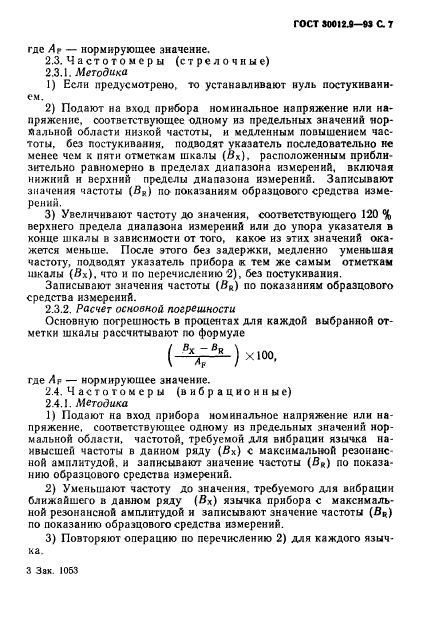

ГОСТ SOOI2.fi—М С. 7
где А г — нормирующее значение.
2.3. Частотомер ы (стрелочные)
2.3.1. Методика
1) Если предусмотрено, то устанавливают нуль постукиванием.
2) Подают на вход прибора номинальное напряжение или напряжение, соответствующее одному из предельных значений портальной области низкой частоты, и медленным повышением частоты, без постукивания, подводят указатель последовательно не менее чем к пяти отметкам шкалы (юх). расположенным приблизительно равномерно в пределах диапазона измерений, включая нижний и верхний пределы диапазона измерений. Записывают значения частоты (бя) по показаниям образцового средства измерении.
3) Увеличивают частоту до значения, соответствующего 120 % верхнего предела диапазона измерений или до упора указателя в конце шкалы в зависимости от того, какое из этих значений окажется меньше. После этого без задержки, медленно уменьшая частоту, подводят указатель прибора к тем же самым отметкам шкалы (Вх). что и но перечислению 2), без постукивания.
Записывают значения частоты (0R) по показаниям образцового средства измерений.
2.3.2. Расчет основной погрешности
Основную погрешность в процентах для каждой выбранной отметки шкалы рассчитывают по формуле
) Х100,
где Лр — нормирующее значение.
2.4. Частотомеры (вибрационные)
2.4.1. Методика
1) Подают на вход прибора номинальное напряжение или напряжение. соответствующее одному из предельных значений нормальной области, частотой, требуемой для вибрации язычка на-ивысшей частоты в данном ряду (fix) с максимальной резонанс ной амплитудой, и записывают значение частоты (BR) по показанию образцового средства измерений.
2) Уменьшают частоту до значения, требуемого для вибрации ближайшего в данном ряду (Вх) язычка прибора с максимальной резонансной амплитудой и записывают значение частоты (В*) по показанию образцового средства измерений.
3) Повторяют операцию по перечислению 2) для каждого язычка.
3 Зак. 1053

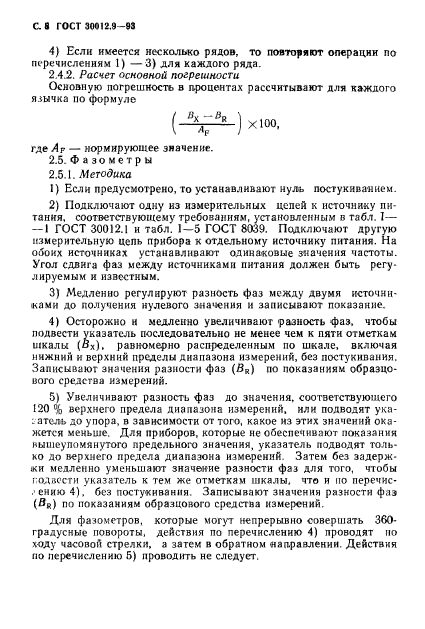

С. 8 ГОСТ 30012.9 -93
4} Если имеется несколько рядов, то повторяют операции по перечислениям 1) —3) для каждого ряда.
2.4.2. Расчет основной погрешности
Основную погрешность в процентах рассчитывают для каждого язычка по формуле
где Ар — нормирующее зя а чей не.
2.5. Фазометры 2.5.1. Методика
1) Если предусмотрено, то устанавливают нуль постукиваяием.
2) Подключают одну из измерительных цепей к источнику питания, соответствующему требованиям, установленным в табл. I— — I ГОСТ 30012.1 и табл. 1—5 ГОСТ 8039. Подключают другую измерительную цепь прибора к отдельному источнику питания. На обоих источниках устанавливают одинаковые значения частоты. Угол сдвига фаз между источниками питания должен быть регулируемым и известным.
3) Медленно регулируют разность фаз между двумя источниками до получения нулевого значения и записывают показание.
4) Осторожно и медленно увеличивают разность фаз. чтобы подвести указатель последовательно не менее чем к пяти отметкам шкалы (ох), равномерно распределенным по шкале, включая нижний и верхний пределы диапазона измерений, без постукивания. Записывают значения разности фаз (BR) но показаниям образцового средства измерений.
5) Увеличивают разность фаз до значения, соответствующего 120 % верхнего предела диапазона измерений, или подводят указатель до упора, в зависимости от того, какое из этих значений окажется меньше. Для приборов, которые не обеспечивают показании вышеупомянутого предельного значения, указатель подводят только до верхнего предела диапазона измерений. Затем без задержки медленно уменьшают значение разности фаз для того, чтобы г: од вести указатель к тем же отметкам шкалы, что и по перечислению 4), без постукивания. Записывают значении разности фаэ (Яй) по показаниям образцового средства измерений.
Для фазометров, которые могут непрерывно совершать 360-градусные повороты, действия по перечислению 4) проводят но ходу часовой стрелки, а затем в обратном направлении. Действия по перечислению 5) проводить не следует.
где Af — нормирующее значение.
2.6. Измерители коэффициента мощности
гост зее>2.*-ад с. 9

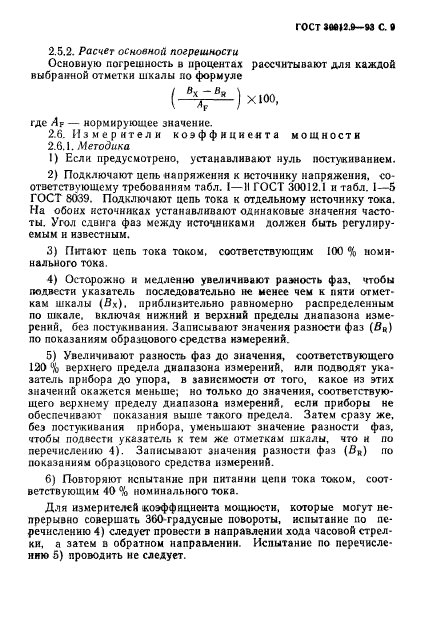

2.5.2. Расчет основной погрешности
Основную погрешность в процентах рассчитывают для каждой выбранной отметки шкалы по формуле
|
) X Ю0; |
2.6.1. Методика
1) Если предусмотрено, устанавливают нуль постукиванием.
2) Подключают цепь напряжения к источнику напряжения, соответствующему требованиям табл. I—II ГОСТ 30012.1 и табл. I—5 ГОСТ 8039. Подключают цепь тока к отдельному источнику тока. На обоих источниках устанавливают одинаковые значения частоты. Угол сдвига фаз между источниками должен быть регулируемым и известным.
3) Питают цепь тока током, соответствующим 100 % номинального тока.
4) Осторожно и медленно увеличивают разность фаз, чтобы подвести указатель последовательно не менее чем к пяти отметкам шкалы (Вх). приблизительно равномерно распределенным по шкале, включая нижний и верхний пределы диапазона измерений, без постукивания. Записывают значения разности фаз (flR) по показаниям образцового средства измерений.
5) Увеличивают разность фаз до значения, соответствующего 120 % верхнего предела диапазона измерений, или подводят указатель прибора до упора, в зависимости от того, какое из этих значений окажется меньше; но только до значения, соответствующего верхнему пределу диапазона измерений, если приборы не обеспечивают показания выше такого предела. Затем сразу же. без постукивания прибора, уменьшают значение разности фаз, чтобы подвести указатель к тем же отметкам шкалы, что и по перечислению 4). Записывают значения разности фаз (Ви) по показаниям образцового средства измерений.
6) Повторяют испытание при питании цепи тока током, соответствующим 40% номинального тока.
Для измерителей коэффициента мощности, которые могут непрерывно совершать 360 градусные повороты, испытание по перечислению 4) следует провести в направлении хода часовой стрелки, а затем в обратном направлении. Испытание по перечислению 5) проводить не следует.
С 10 ГОСТ 300t2.9—93
где Af — нормирующее значение.
2.7. Синхроноскопы

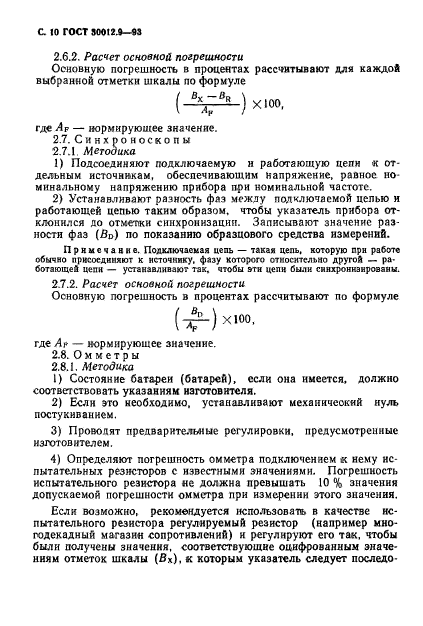

2.6.2. Расчет основной погрешности
Основную погрешность в процентах рассчитывают для каждой выбранной отметки шкалы по формуле
2.7.1 Методика
1) Подсоединяют подключаемую и работающую цепи « отдельным источникам, обеспечивающим напряжение, равное номинальному напряжению прибора при номинальной частоте.
2) Устанавливают разность фаз между подключаемой целью и работающей цепью таким образом, чтобы указатель прибора отклонился до отметки синхронизации. Записывают значение разности фаз (BD) по показанию образцового средства измерений.
Примечание. Подключаемая цепь — такая цепь, которую при работе обычно присоединяют к источнику, фазу которого относительно другой — работающей цепи — устанавливают так. чтобы эти цепи были синхронизированы.
2.7.2. Расчет основной погрешности
Основную погрешность в процентах рассчитывают по формуле
где А? — нормирующее значение.
2.8. Омметры
2.8.1. Методика
1) Состояние батареи (батарей), если она имеется, должно соответствовать указаниям изготовителя.
2) Если это необходимо, устанавливают механический нуль постукиванием.
3) Проводят предварительные регулировки, предусмотренные изготовителем.
4) Определяют погрешность омметра подключением к нему испытательных резисторов с известными значениями. Погрешность испытательного резистора не должна превышать 10 % значения допускаемой погрешности омметра при измерении этого значения.
Если возможно, рекомендуется использовать в качестве испытательного резистора регулируемый резистор (например многодекадный магазин сопротивлений) и регулируют его так. чтобы были получены значения, соответствующие оцифрованным значениям отметок шкалы (Вх). к которым указатель следует последо-

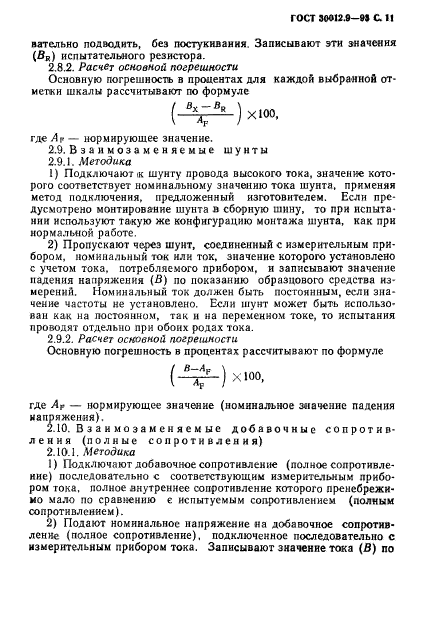

ГОСТ 30012.9-М С II
ватсльно подводить, без постукивания. Записывают эти значения (fiR) испытательного резистора.
2.8.2. Расчет основной погрешности
Основную погрешность в процентах для каждой выбранной отметки шкалы рассчитывают по формуле
где А г — нормирующее значение.
2.9. Взаимозаменяемые шунты
2.9.1. Методика
1) Подключают iK шунту провода высокого тока, значение которого соответствует номинальному значению тока шунта, применяя метод подключения, предложенный изготовителем. Если предусмотрено монтирование шунта в сборную шину, то при испытании используют такую же конфигурацию монтажа шунта, как при нормальной работе.
2) Пропускают через шунт, соединенный с измерительным прибором, номинальный ток или ток, значение которого установлено с учетом тока, потребляемого прибором, и записывают значение падения напряжения (В) по показанию образцового средства измерений. Номинальный ток должен быть постоянным, если значение частоты не установлено. Если шунт может быть использован как на постоянном, так и на переменном токе, то испытания проводят отдельно при обоих родах тока.
2.9.2. Расчет основной погрешности
Основную погрешность в процентах рассчитывают по формуле
|
где Аг — нормирующее значение (номинальное значение падения мал |
|
лення (полные сопротивления)
2.10.1. Методика
1) Подключают добавочное сопротивление (полное сопротивление) последовательно с соответствующим измерительным прибором тока, полное внутреннее сопротивление которого пренебрежимо мало по сравнению с испытуемым сопротивлением (полным сопротивлением).
2) Подают номинальное напряжение на добавочное сопротивление (полное сопротивление), подключенное последовательно с измерительным прибором тока. Записывают значение тока (В) по

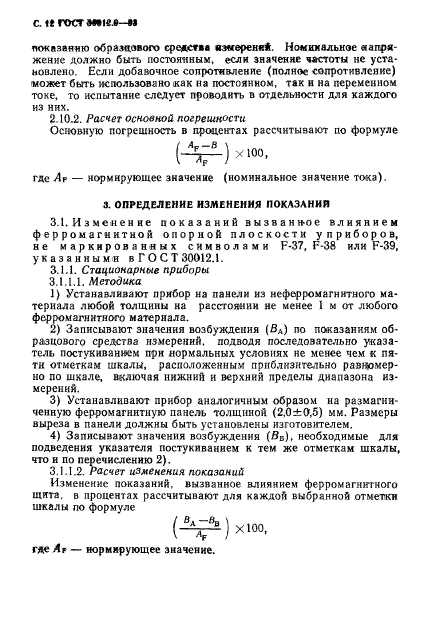

с. tt гост wtie.e-#»
показанию образцового средства измерений. Номинальное напряжение должно быть постоянным, если значение частоты не установлено. Если добавочное сопротивление (полное сопротивление) может быть использовано как на постоянном, так и на переменном токе, то испытание следует проводить в отдельности для каждого из них.
2.10.2. Расчет основной погрешности
Основную погрешность в процентах рассчитывают по формуле
|
|
3. ОПРЕДЕЛЕНИЕ ИЗМЕНЕНИЯ ПОКАЗАНИЯ |
где Ар — нормирующее значение (номинальное значение тока).
3.1. Изменение показаний вызванн-ое влиянием ферромагнитной опорной плоскости у приборов, не маркированных символами F-37, F-38 или F-39, указанными в Г О С Т 30012.1.
3.1.1. Стационарные приборы
3.1.1.1. Методика
1) Устанавливают прибор на панели из нсферромагнитного матернала любой толщины на расстоянии не менее 1 м от любого
возбуждения (ВА) по показаниям образцового средства измерений, подводя последовательно указатель постукиванием при нормальных условиях не менее чем к пяти отметкам шкалы, расположенным приблизительно равномерно по шкале, включая нижний и верхний пределы диапазона измерений.
3) Устанавливают прибор аналогичным образом на размагниченную ферромагнитную панель толщиной (2,0±0,5) мм. Размеры выреза в панели должны быть установлены изготовителем.
4) Записывают значения возбуждения (Яв), необходимые для подведения указателя постукиванием к тем же отметкам шкалы, что и по перечислению 2).
3.1.1.2. Расчет изменения показаний
Изменение показаний, вызванное влиянием ферромагнитного щита, в процентах рассчитывают для каждой выбранной отметки шкалы по формуле
где Аг — нормирующее значение.
ГОСТ 30012.9-93 С »3

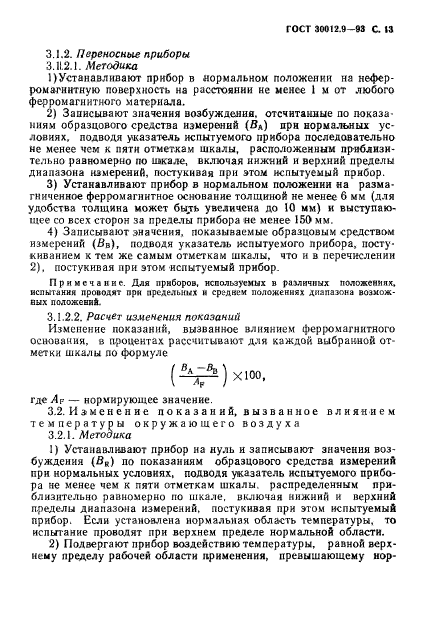

3.1.2. Переносные приборы
3.112.1. Методика
1)Устанавливают прибор в нормальном положении на нефер-ромагннтную поверхность на расстоянии не менее 1 м от любого ферромагнитного материала.
2) Записывают значения возбуждения, отсчитанные по показаниям образцового средства измерений (ВА) прн нормальных условиях, подводя указатель испытуемого прибора последовательно не менее чем к пяти отметкам шкалы, расположенным приблизительно равномерно по шкале, включая нижний и верхний пределы диапазона измерений, постукивая при этом испытуемый прибор.
3) Устанавливают прибор в нормальном положении на размагниченное ферромагнитное основание толщиной не менее 6 мм (для удобства толщина может быть увеличена до 10 мм) и выступающее со всех сторон за пределы прибора не менее 150 мм.
4) Записывают значения, показываемые образцовым средством измерений (Вв), подводя указатель испытуемого прибора, постукиванием к тем же самым отметкам шкалы, что и в перечислении 2). постукивая при этом испытуемый прибор.
Примечание. Для приборов, исполиз>чгмых в различных положениях, испытания проводят при предельных и среднем положениях диапазона возможных положений-
3.1.2.2. Расчет изменения показаний
Изменение показаний, вызванное влиянием ферромагнитного основания, в процентах рассчитывают для каждой выбранной отметки шкалы по формуле
где Лг — нормирующее значение.
3.2. И змен е н ие показаний, вызванное влиянием температуры окружающего воздуха
3.2.1. Методика
1) Устанавливают прибор на нуль и записывают значения возбуждения (Вк) по показаниям образцового средства измерений при нормальных условиях, подводя указатель испытуемого прибора не менее чем к пяти отметкам шкалы, распределенным приблизительно равномерно но шкале, включая нижний и верхний пределы диапазона измерений, постукивая при этом испытуемый прибор. Если установлена нормальная область температуры, то испытание проводят при верхнем пределе нормальной области.
2) Подвергают прибор воздействию температуры, равной верхнему пределу рабочей области применения, превышающему нор-

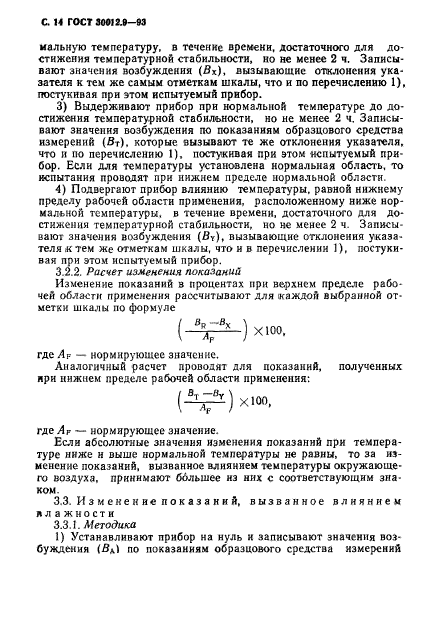

С. 14 ГОСТ 30012.9-93
мальную температуру, в течение времени, достаточного для достижения температурной стабильности, но не менее 2 ч. Записывают значения возбуждения (Вх), вызывающие отклонения указателя к тем же самым отметкам шкалы, что и по перечислению 1), постукивая при этом испытуемый прибор.
3) Выдерживают прибор при нормальной температуре до достижения температурной стабильности, но не менее 2 ч. Записывают значения возбуждения по показаниям образцового средств
