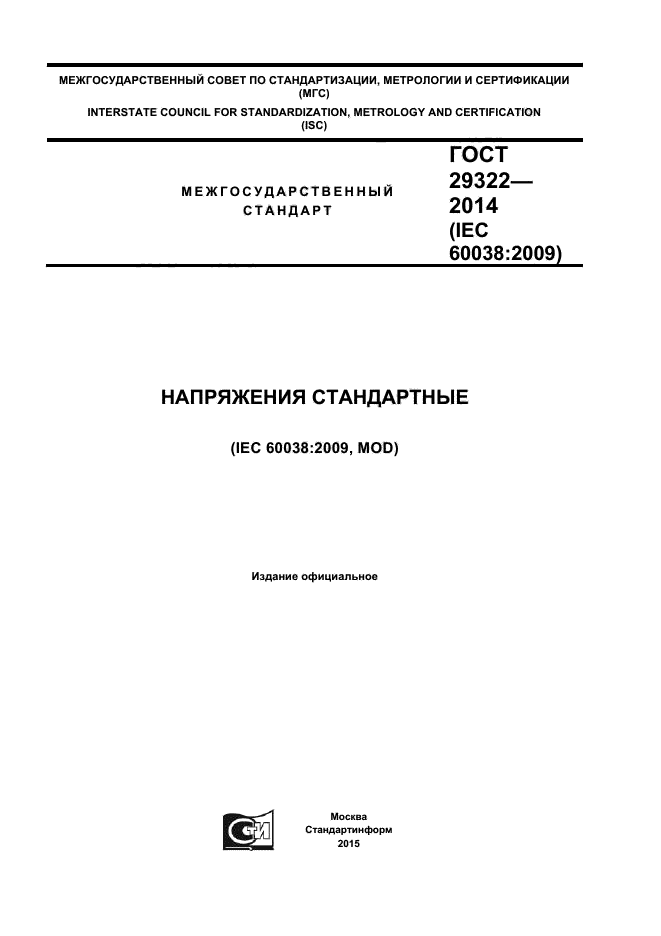

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ (МГС) INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION (ISC) |
|
|
ГОСТ 29322— |
|
|
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ |
2014 |
|
(IEC 60038:2009) |
|
НАПРЯЖЕНИЯ СТАНДАРТНЫЕ
(IEC 60038:2009, MOD)
Издание официальное
Москва
Стандартинформ
2015

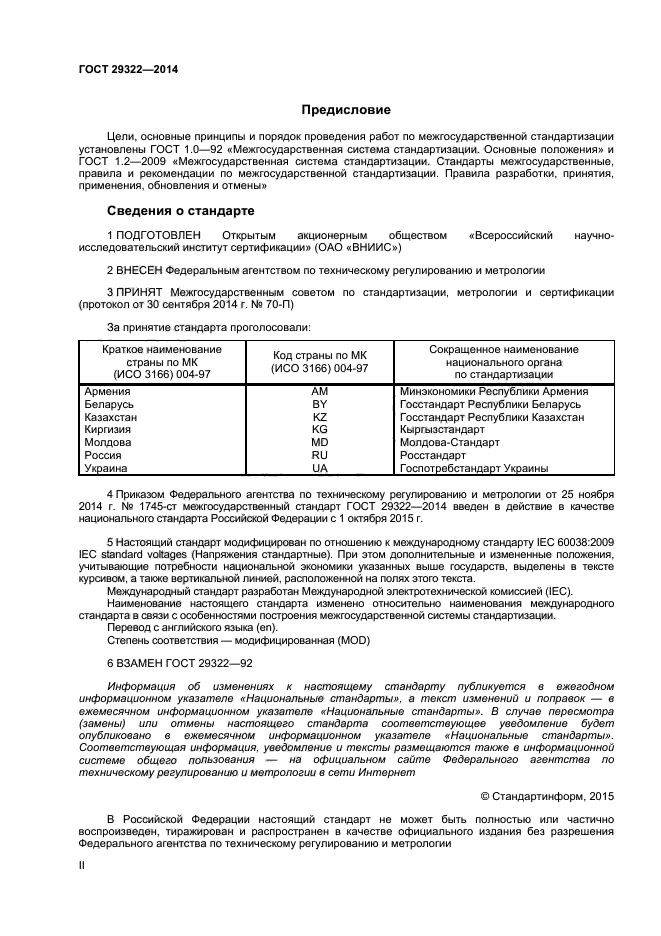

Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения,обновления и отмены»
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом «Всероссийский научно-исследовательский институт сертификации» (ОАО «ВНИИС»)
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 сентября 2014 г. No 70-П)
За принятие стандарта проголосовали:
|
Краткое наименование страны по МК (ИСО 3166) 004-97 |
Код страны по МК (ИСО 3166) 004-97 |
Сокращенное наименование национального органа по стандартизации |
|
Армения |
AM |
Минэкономики Республики Армения |
|
Беларусь |
BY |
Госстандарт Республики Беларусь |
|
Казахстан |
KZ |
Госстандарт Республики Казахстан |
|
Киргизия |
KG |
Кыргызстандарт |
|
Молдова |
MD |
Молдова-Стандарт |
|
Россия |
RU |
Росстандарт |
|
Украина |
UA |
Гослотребстандарт Украины |
4 Приказом Федерального агентства по техническому регулированию и метрологии от 25 ноября 2014 г. No 1745-ст межгосударственный стандарт ГОСТ 29322-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2015 г.
5 Настоящий стандарт модифицирован по отношению к международному стандарту IEC 60038:2009 IEC standard voltages (Напряжения стандартные). При этом дополнительные и измененные положения, учитывающие потребности национальной экономики указанных выше государств, выделены в тексте курсивом, а также вертикальной линией, расположенной на полях этого текста.
Международный стандарт разработан Международной электротехнической комиссией (IEC).
Наименование настоящего стандарта изменено относительно наименования международного стандарта в связи с особенностями построения межгосударственной системы стандартизации.
Перевод с английского языка (еп).
Степень соответствия — модифицированная (MOD)
6 ВЗАМЕН ГОСТ 29322-92
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
© Стандартинформ. 2015
В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии
II

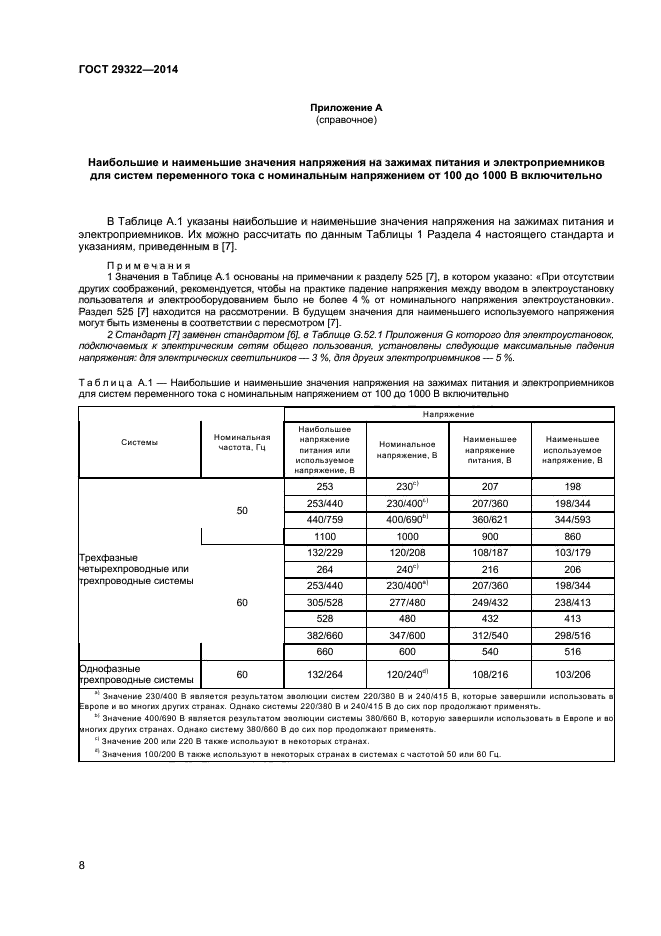

Приложение А
(справочное)
Наибольшие и наименьшие значения напряжения на зажимах питания и электроприемников для систем переменного тока с номинальным напряжением от 100 до 1000 В включительно
В Таблице А.1 указаны наибольшие и наименьшие значения напряжения на зажимах питания и электроприемников. Их можно рассчитать по данным Таблицы 1 Раздела 4 настоящего стандарта и указаниям, приведенным в (7].
Примечания
1 Значения в Таблице А.1 основаны на примечании к разделу 525 (7], в котором указано: «При отсутствии других соображений, рекомендуется, чтобы на практике падение напряжения между вводом в электроустановку пользователя и электрооборудованием было не более 4 % от номинального напряжения электроустановки». Раздел 525 (7) находится на рассмотрении. В будущем значения для наименьшего используемого напряжения могут быть изменены в соответствии с пересмотром (7].
2 Стандарт [7] заменен стандартом [6}. в Таблице G.52.1 Приложения G которого для электроустановок, подключаемых к электрическим сетям общего пользования, установлены следующие максимальные падения напряжения: для электрических светильников — 3%. для других электроприемников — 5%.
Таблица А.1 — Наибольшие и наименьшие значения напряжения на зажимах питания и электроприемников для систем переменного тока с номинальным напряжением от 100 до 1000 В включительно
|
Напряжение |
|||||
|
Системы |
Номинальная частота. Гц |
Наибольшее напряжение питания или используемое напряжение. В |
Номинальное напряжение. В |
Наименьшее напряжение питания. В |
Наименьшее используемое напряжение. В |
|
253 |
230г> |
207 |
198 |
||
|
50 |
253/440 |
230/4001‘ |
207/360 |
198/344 |
|
|
440/759 |
400/690“’ |
360/621 |
344/593 |
||
|
1100 |
1000 |
900 |
860 |
||
|
Трехфазные |
132/229 |
120/208 |
108/187 |
103/179 |
|
|
четырехпроводные или |
264 |
240е‘ |
216 |
206 |
|
|
грехпроводные системы |
253/440 |
230/400*’ |
207/360 |
198/344 |
|
|
60 |
305/528 |
277/480 |
249/432 |
238/413 |
|
|
528 |
480 |
432 |
413 |
||
|
38Z’660 |
347/600 |
312/540 |
298/516 |
||
|
660 |
600 |
540 |
516 |
||
|
Однофазные грехпроводные системы |
60 |
132/264 |
120/240°1 |
108/216 |
103/206 |
* Значение 230/400 В является результатом эволюции систем 220/300 В и 240/415 В, которые завершили использовать в Европе и во многих других странах. Однако системы 220/380 В и 240/415 В до сих пор продолжают применять.
‘ Значение 400/690 В является результатом эволюции системы 380/660 В. которую завершили использовать в Европе и во
хиших других странах. Однако систему 380.’660 В до сих пор продолжают применять “ Значение 200 ипи 220 В также используют в некоторых странах.
Значения 100/200 В также используют в некоторых странах а системах с частотой 50 или 60 Гц.
ГОСТ 29322-2014

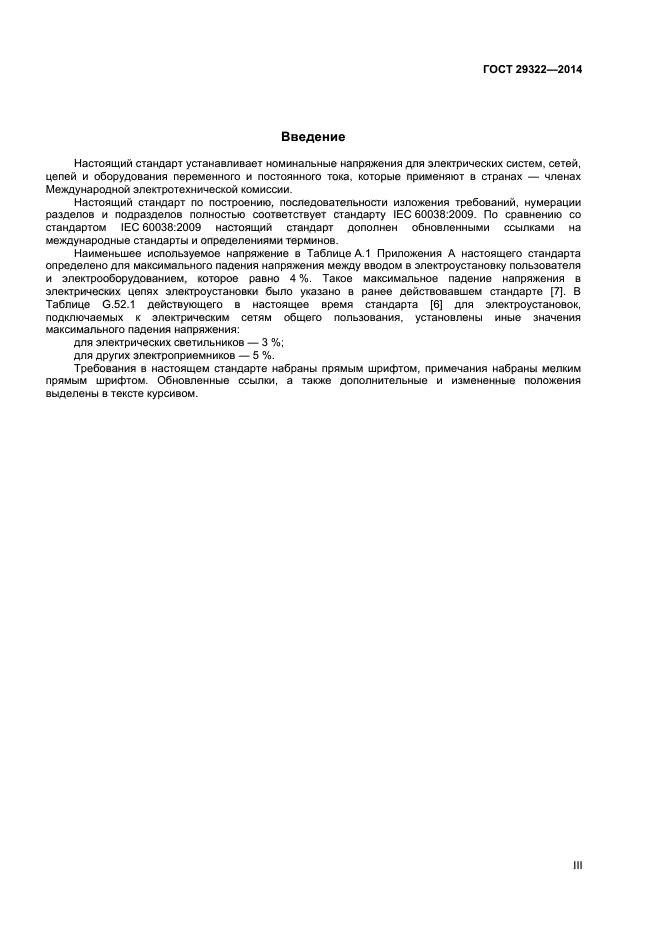

Введение
Настоящий стандарт устанавливает номинальные напряжения для электрических систем, сетей, цепей и оборудования переменного и постоянного тока, которые применяют в странах — членах Международной электротехнической комиссии.
Настоящий стандарт по построению, последовательности изложения требований, нумерации разделов и подразделов полностью соответствует стандарту IEC 60038:2009. По сравнению со стандартом IEC 60038:2009 настоящий стандарт дополнен обновленными ссылками на международные стандарты и определениями терминов.
Наименьшее используемое напряжение в Таблице А.1 Приложения А настоящего стандарта определено для максимального падения напряжения между вводом в электроустановку пользователя и электрооборудованием, которое равно 4 %. Такое максимальное падение напряжения в электрических цепях электроустановки было указано в ранее действовавшем стандарте [7]. В Таблице G.52.1 действующего в настоящее время стандарта [6] для электроустановок, подключаемых к электрическим сетям общего пользования, установлены иные значения максимального падения напряжения:
для электрических светильников — 3 %; для других электроприемников — 5 %.
Требования в настоящем стандарте набраны прямым шрифтом, примечания набраны мелким прямым шрифтом. Обновленные ссылки, а также дополнительные и измененные положения выделены в тексте курсивом.
Ill

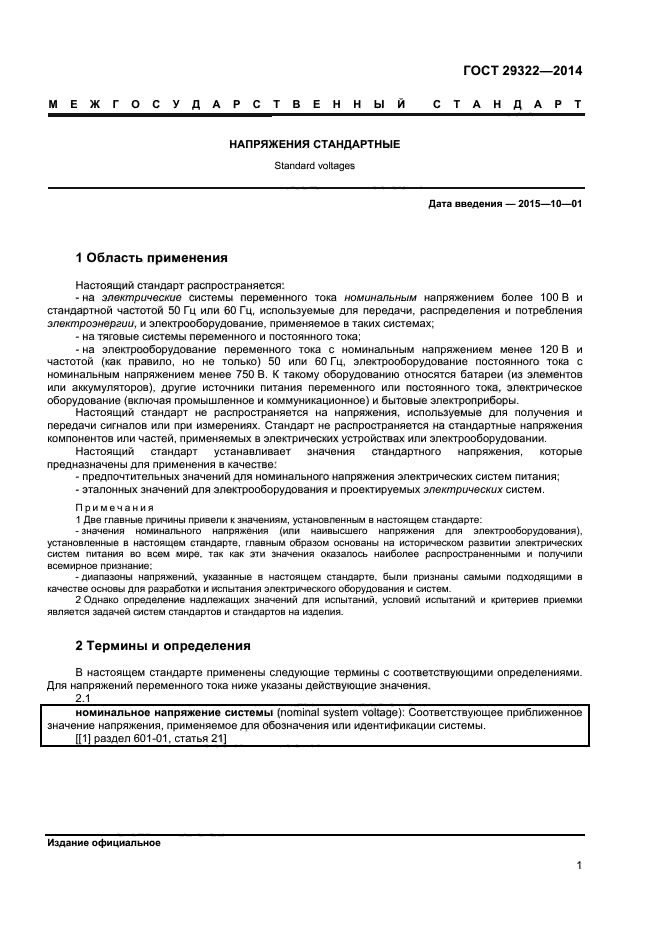

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
НАПРЯЖЕНИЯ СТАНДАРТНЫЕ
Standard voltages
Дата введения — 2015—10—01
1 Область применения
Настоящий стандарт распространяется:
-на электрические системы переменного тока номинальным напряжением более 100В и стандартной частотой 50 Гц или 60 Гц, используемые для передачи, распределения и потребления электроэнергии, и электрооборудование, применяемое в таких системах;
— на тяговые системы переменного и постоянного тока:
— на электрооборудование переменного тока с номинальным напряжением менее 120 В и частотой (как правило, но не только) 50 или 60 Гц, электрооборудование постоянного тока с номинальным напряжением менее 750 В. К такому оборудованию относятся батареи (из элементов или аккумуляторов), другие источники питания переменного или постоянного тока, электрическое оборудование (включая промышленное и коммуникационное) и бытовые электроприборы.
Настоящий стандарт не распространяется на напряжения, используемые для получения и передачи сигналов или при измерениях. Стандарт не распространяется на стандартные напряжения компонентов или частей, применяемых в электрических устройствах или электрооборудовании.
Настоящий стандарт устанавливает значения стандартного напряжения, которые предназначены для применения в качестве:
— предпочтительных значений для номинального напряжения электрических систем питания;
— эталонных значений для электрооборудования и проектируемых электрических систем.
Примечания
1 Две главные причины привели к значениям, установленным в настоящем стандарте.
— значения номинального напряжения (или наивысшего напряжения для электрооборудования), установленные в настоящем стандарте, главным образом основаны на историческом развитии электрических систем питания во всем мире, так как эти значения оказалось наиболее распространенными и получили всемирное признание:
-диапазоны напряжений, указанные в настоящем стандарте, были признаны самыми подходящими в качестве основы для разработки и испытания электрического оборудования и систем.
2 Однако определение надлежащих значений для испытаний, условий испытаний и критериев приемки является задачей систем стандартов и стандартов на изделия.
2 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями. Для напряжений переменного тока ниже указаны действующие значения.
2.1_
номинальное напряжение системы (nominal system voltage): Соответствующее приближенное значение напряжения, применяемое для обозначения или идентификации системы.
([1] раздел 601-01. статья 21]_
Издание официальное
ГОСТ 29322-2014

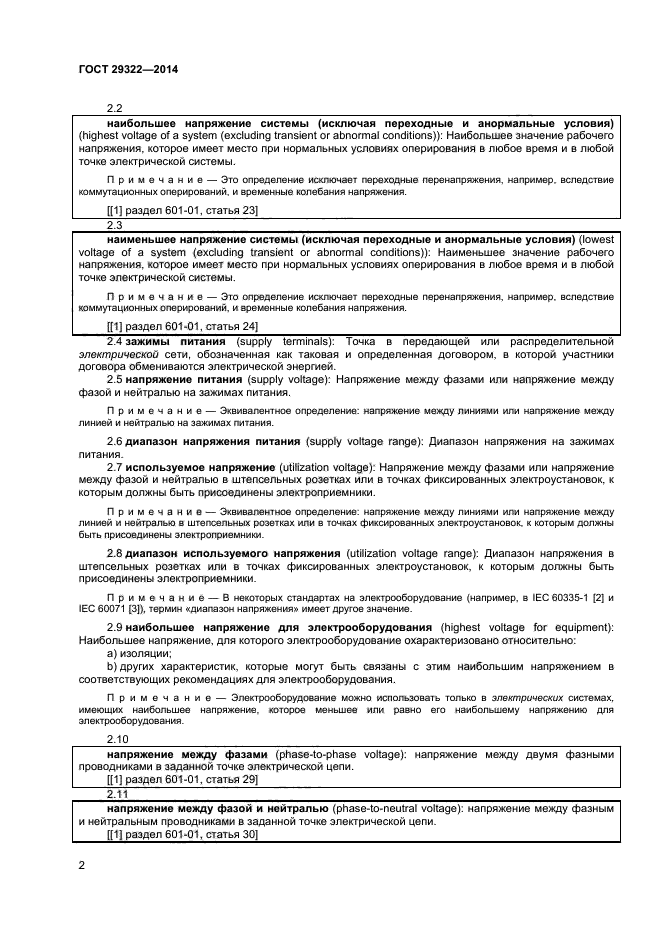

2.2
2.4 зажимы питания (supply terminals): Точка в передающей или распределительной электрической сети, обозначенная как таковая и определенная договором, в которой участники договора обмениваются электрической энергией.
2.5 напряжение питания (supply voltage): Напряжение между фазами или напряжение между фазой и нейтралью на зажимах питания.
Примечание — Эквивалентное определение: напряжение между линиями или напряжение между линией и нейтралью на зажимах питания.
2.6 диапазон напряжения питания (supply voltage range): Диапазон напряжения на зажимах питания.
2.7 используемое напряжение (utilization voltage): Напряжение между фазами или напряжение между фазой и нейтралью в штепсельных розетках или в точках фиксированных электроустановок, к которым должны быть присоединены электроприемники.
Примечание — Эквивалентное определение: напряжение между линиями или напряжение между линией и нейтралью в штепсельных розетках или в точках фиксированных электроустановок, к которым должны быть присоединены электроприемники.
2.8 диапазон используемого напряжения (utilization voltage range): Диапазон напряжения в штепсельных розетках или в точках фиксированных электроустановок, к которым должны быть присоединены электроприемники.
Примечание — В некоторых стандартах на электрооборудование (например, в IEC 60335-1 [2] и IEC 60071 [3)). термин «диапазон напряжения» имеет другое значение.
2.9 наибольшее напряжение для электрооборудования (highest voltage for equipment): Наибольшее напряжение, для которого электрооборудование охарактеризовано относительно:
a) изоляции;
b) других характеристик, которые могут быть связаны с этим наибольшим напряжением в соответствующих рекомендациях для электрооборудования.
Примечание — Электрооборудование можно использовать только в электрических системах, имеющих наибольшее напряжение, которое меньшее или равно его наибольшему напряжению для электрооборудования.
2.10
ГОСТ 29322-2014

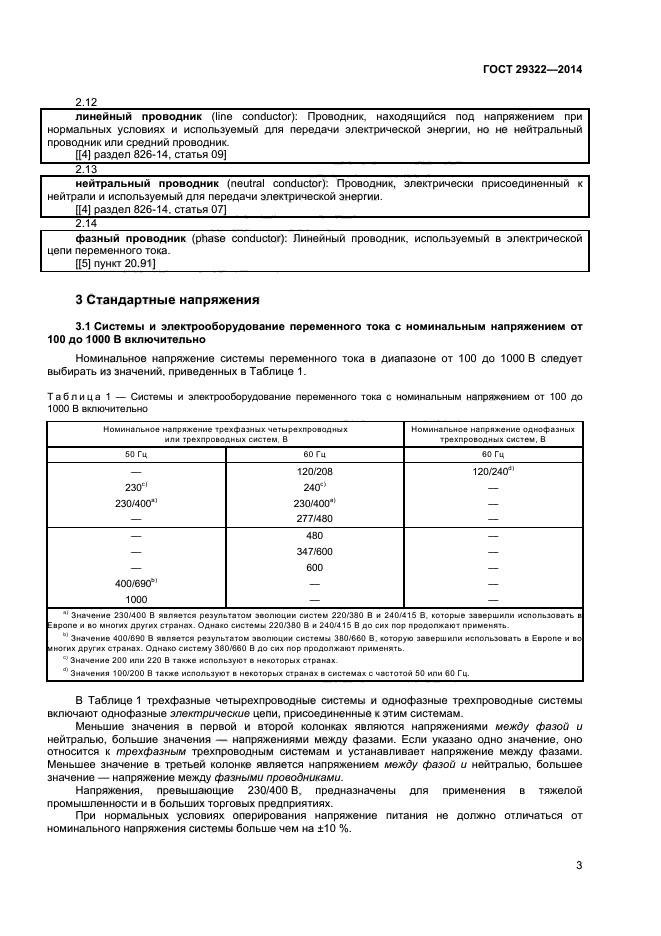

2.12
3 Стандартные напряжения
3.1 Системы и электрооборудование переменного тока с номинальным напряжением от 100 до 1000 В включительно
Номинальное напряжение системы переменного тока в диапазоне от 100 до 1000 В следует выбирать из значений, приведенных в Таблице 1.
Таблица 1 — Системы и электрооборудование переменного тока с номинальным напряжением от 100 до 1000 В включительно
|
Номинальное напряжение трехфаэиых четыре хпроводмых или трехпроводных систем В |
Номинальное напряжение однофазных трехпроводных систем. В |
|
|
МГц |
60 Гц |
60 Гц |
|
— |
120/208 |
120/240“ |
|
230“ |
240“ |
— |
|
230/400“ |
230/400*1 |
— |
|
— |
277/480 |
— |
|
— |
480 |
— |
|
— |
347/600 |
— |
|
— |
600 |
— |
|
400/690°1 |
— |
— |
|
ЮОО |
— |
— |
|
*’ Значение 230/400 В является результатом эволюции систем 220/380 В и 240/415 В. которые завершили использовать в ’врало и во многих других странах. Однахо системы 220/380 В и 240/415 8 до сих пор продолжают применять. » Значение 400/600 8 является результатом эволюции системы 380/660 В. которую завершили использовать в Европе и вс кногих других странах. Однако систему 380/660 В до сих пор продолжают применять. “ Значение 200 или 220 В также используют в некоторых странах Значения 100/200 В также используют в некоторых странах о системах с частотой 50 или 60 Гц. |
||
В Таблице 1 трехфазные четырехпроводные системы и однофазные трехпроводные системы включают однофазные электрические цепи, присоединенные к этим системам.
Меньшие значения в первой и второй колонках являются напряжениями между фазой и нейтралью, большие значения — напряжениями между фазами. Если указано одно значение, оно относится к трехфазным трехпроводным системам и устанавливает напряженно между фазами. Меньшее значение в третьей колонке является напряжением между фазой и нейтралью, большее значение — напряжение между фазными проводниками.
Напряжения, превышающие 230/400 В. предназначены для применения в тяжелой промышленности и в больших торговых предприятиях.
При нормальных условиях оперирования напряжение питания не должно отличаться от номинального напряжения системы больше чем на ±10 %.
3

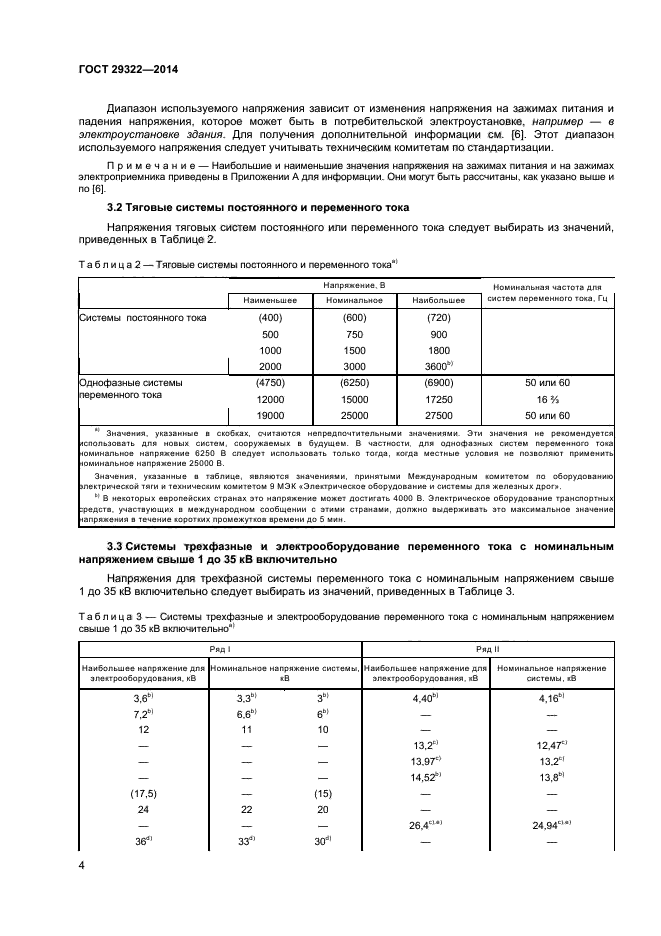

Диапазон используемого напряжения зависит от изменения напряжения на зажимах питания и падения напряжения, которое может быть в потребительской электроустановке, например — б электроустановке здания. Для получения дополнительной информации см. [6]. Этот диапазон используемого напряжения следует учитывать техническим комитетам по стандартизации.
Примечание — Наибольшие и наименьшие значения напряжения на зажимах питания и на зажимах электроприемника приведены в Приложении А для информации. Они могут быть рассчитаны, как указано выше и по 16].
3.2 Тяговые системы постоянного и переменного тока
Напряжения тяговых систем постоянного или переменного тока следует выбирать из значений, приведенных в Таблице 2.
Таблица2 — Тяговые системы постоянного и переменного тока»
|
Напряжение. В |
Номинальная частота для |
|||
|
Наименьшее |
Номинальное |
Наибольшее |
систем переменного тока. Гц |
|
|
Системы постоянного тока |
(400) |
(600) |
(720) |
|
|
500 |
750 |
900 |
||
|
1000 |
1500 |
1800 |
||
|
2000 |
3000 |
3600s‘ |
||
|
Однофазные системы |
(4750) |
(6250) |
(6900) |
50 ИЛИ 60 |
|
переменного тока |
12000 |
15000 |
17250 |
16% |
|
19000 |
25000 |
27500 |
50 или 60 |
Значения, указанные и скобках, считаются мепрсдпочтительиыми значениями. Эти значения не рекомендуется использовать для новых систем, сооружаемых в будущем. В частности, для однофазных систем переменного тома юмималыюе напряжение 6250 В следует использовать только тогда, когда местные условия не позволяют применить юминапьное напряжение 25000 В.
Значения, указанные о таблице, являются значениями, принятыми Международным комитетом по оборудованию >пехтричес*ой тяги и техническим комитетом 9 МЭК «Электрическое оборудование и системы для железных дрот».
и В некоторых европейских странах это напряжение может достигать 4000 В. Электрическое оборудование транспортных гредста. участвующих в международном сообщении с этими странами, должно выдерживать это максимальное значение спряжения в течение коротких промежутков времени до 5 мин.
3.3 Системы трехфазные и электрооборудование переменного тока с номинальным напряжением свыше 1 до 35 кВ включительно
Напряжения для трехфазной системы переменного тока с номинальным напряжением свыше 1 до 35 кВ включительно следует выбирать из значений, приведенных в Таблице 3.
Таблица 3 — Системы трехфазные и электрооборудование переменного тока с номинальным напряжением свыше 1 до 35 кВ включительно»’
|
Ряд! |
РадИ |
||||
|
Наибольшее напряжение для электрооборудования. кВ |
Номинальное напряжение системы. кВ |
Наибольшее напряжение для электрооборудования. кВ |
Номинальное напряжение системы. кВ |
||
|
3.6s‘ |
з.з6’ |
3Ь1 |
4.40s‘ |
4.16S| |
|
|
7.2s‘ |
6.6s1 |
6Ь> |
— |
— |
|
|
12 |
11 |
10 |
— |
— |
|
|
— |
— |
— |
13.2s‘ |
12.47s‘ |
|
|
— |
— |
— |
13.97° |
13.2s‘ |
|
|
— |
— |
— |
14.52s‘ |
13.8s‘ |
|
|
(17.5) |
— |
(15) |
— |
— |
|
|
24 |
22 |
20 |
— |
— |
|
|
— |
— |
— |
26.4s‘*’ |
2494е»*» |
|
|
3в3‘ |
33е’ |
30=» |
— |
— |
|
4
|
— |
— |
36.5е‘ |
34.5е1 |
|
|
40.5а! |
— |
35d> |
— |
— |

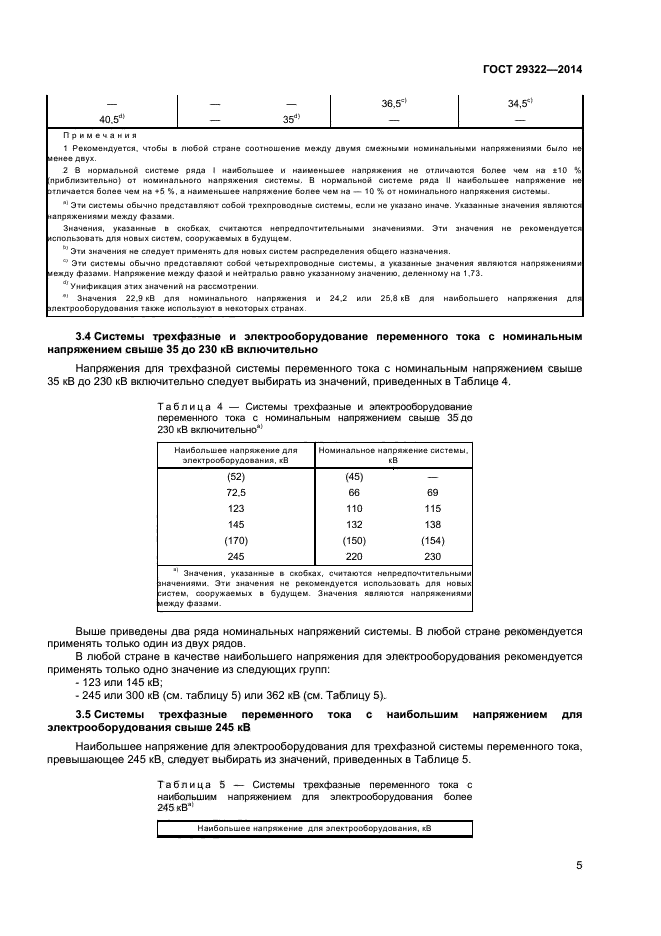

Примечания
1 Рекомендуется, чтобы в любой стране соотношение между двумя смежными номинальными напряжениями было не юнее двух.
2 8 нормальной системе ряда I наибольшее и наименьшее напряжения не отличаются более чем на ±10 % приблизительно) от номинального напряжения системы. В нормальной системе ряда II наибольшее напряжение не сличается более чем на ♦б %. а наименьшее напряжение более чем на — 10 % от номинального напряжения системы
л> Эти системы обычно представляют собой трехлроводные системы, если не указано иначе. Указанные значения являются «алряжениями между фазами.
Значения, указанные в скобках считаются иелредлочтительиыми значениями. Эти значения не рекомендуется «слользоватъ для новых систем, сооружаемых в будущем.
ь’ Эти значения не следует применять для новых систем распределения общего назначения.
Q Эти системы обычно представляют собой четырехлроводные системы, а указанные значения являются напряжениями *ежду фазами. Напряжение между фазой и нейтралью равно указанному значению, деленному на 1,73.
а> Унификация этих значений на рассмотрении
Значения 22.9 кВ для номинального напряжения и 24.2 или 25.8 кВ для наибольшего напряжения для тлектрооборудопаиия ташже используют в некоторых странах
3.4 Системы трехфазные и электрооборудование переменного тока с номинальным напряжением свыше 35 до 230 кВ включительно
Напряжения для трехфазной системы переменного тока с номинальным напряжением свыше 35 кВ до 230 кВ включительно следует выбирать из значений, приведенных в Таблице 4.
Таблица 4 — Системы трехфазные и электрооборудование переменного тока с номинальным напряжением свыше 35 до 230 кВ включительно—
|
Наибольшее напряжение для |
Номинальное напряжение системы. кВ |
||
|
(52) |
(45) |
— |
|
|
72.5 |
66 |
69 |
|
|
123 |
110 |
115 |
|
|
145 |
132 |
138 |
|
|
(170) |
(150) |
(154) |
|
|
245 |
220 |
230 |
|
|
Значения, указанные в скобках, считаются мелредпочтительными жачениями. Эти значения не рекомендуется использовать для новых :истем, сооружаемых в будущем. Значения являются напряжениями доеду фазами. |
|||
Выше приведены два ряда номинальных напряжений системы. В любой стране рекомендуется применять только один из двух рядов.
В любой стране в качестве наибольшего напряжения для электрооборудования рекомендуется применять только одно значение из следующих групп:
-123 или 145 кВ;
— 245 или 300 кВ (см. таблицу 5) или 362 кВ (см. Таблицу 5).
3.5 Системы трехфазные переменного тока с наибольшим напряжением для электрооборудования свыше 245 кВ
Наибольшее напряжение для электрооборудования для трехфазной системы переменного тока, превышающее 245 кВ. следует выбирать из значений, приведенных в Таблице 5.
Таблица 5 — Системы трехфазные переменного тока с наибольшим напряжением для электрооборудования более 245 кВл)
Наибольшее напряжение для электрооборудования. кВ
5
ГОСТ 29322-2014

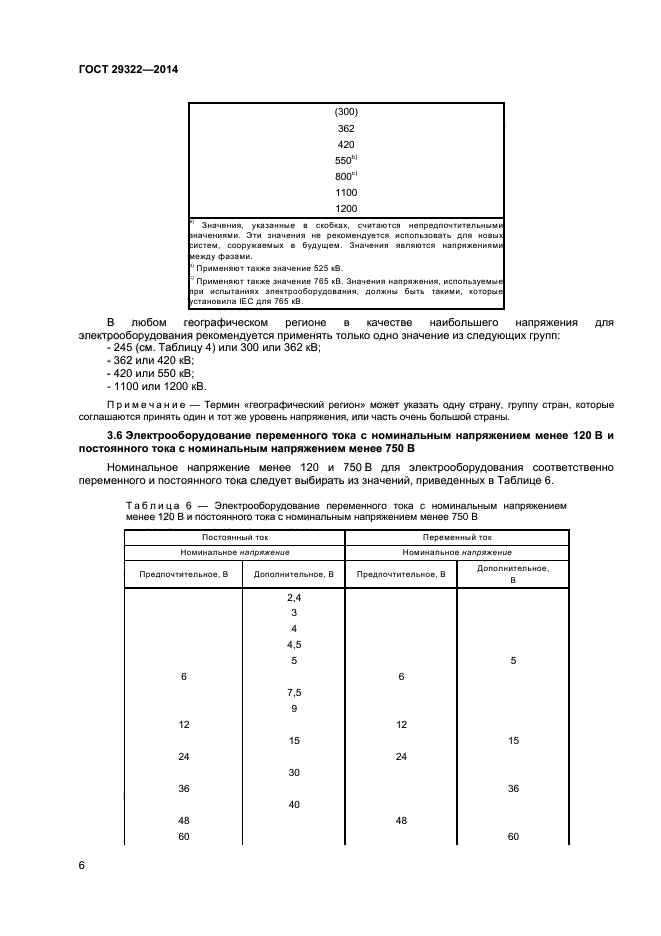

(300)
362
420
550Ь|
800й
1100
1200
Значения, указанные а скобках, считаются непредлочтительмыи» течениями. Эти значения не рекомендуется использовать для новых :истем. сооружаемых в будущем. Значения являются напряжениям* кежду фазами.
11 Применяют также значение 525 кв.
Применяют также значение 765 кВ. Значения напряжения, используемые )ри испытаниях электрооборудования, должны быть такими, которые остановила IEC для 765 кВ.
В любом географическом регионе в качестве наибольшего напряжения для электрооборудования рекомендуется применять только одно значение из следующих групп:
— 245 (см. Таблицу 4) или 300 или 362 кВ:
— 362 или 420 кВ:
• 420 или 550 кВ:
-1100 или 1200 кВ.
Примечание — Термин «географический регион» может указать одну страну, группу стран, которые соглашаются принять один и тот же уровень напряжения, или часть очень большой страны.
3.6 Электрооборудование переменного тока с номинальным напряжением монее 120 В и постоянного тока с номинальным напряжением менее 750 В
Номинальное напряжение менее 120 и 750 В для электрооборудования соответственно переменного и постоянного тока следует выбирать из значений, приведенных в Таблице 6.
Таблица 6 — Электрооборудование переменного тока с номинальным напряжением менее 120 В и постоянного тока с номинальным напряжением менее 750 В
|
Постоянный ток |
Переменный ток |
||
|
Номинальное напряжение |
Номинальное напряжение |
||
|
Предпочтительное. 8 |
Дополнительное. В |
Предпочтительное. В |
Дополнительное. В |
|
2.4 |
|||
|
3 |
|||
|
4 |
|||
|
4.5 |
|||
|
5 |
5 |
||
|
6 |
7.5 |
6 |
|
|
9 |
|||
|
12 |
15 |
12 |
15 |
|
24 |
30 |
24 |
|
|
36 |
40 |
36 |
|
|
48 |
48 |
||
|
60 |
60 |
||
6
ГОСТ 29322-2014
|
72 |
80 |
|
|
96 |
||
|
110 |
125 |
110 |
|
220 |
250 |
|
|
440 |
600 |
Примечания
1 Поскольку напряжение элементов или аккумуляторов менее 2.4 D и выбор типа применяемого >лемеита или аккумулятора для различных областей использования основан на иных критериях, чем его напряжение, эти напряжения не указаны в таблице Соответствующие технические комитеты IEC могут останавливать типы элементов или аккумуляторов и соответствующие напряжения для конкретны» тримеиеиий.
2 По техническим и экономическим причинам для специфических областей применения могут потребоваться другие напряжения.

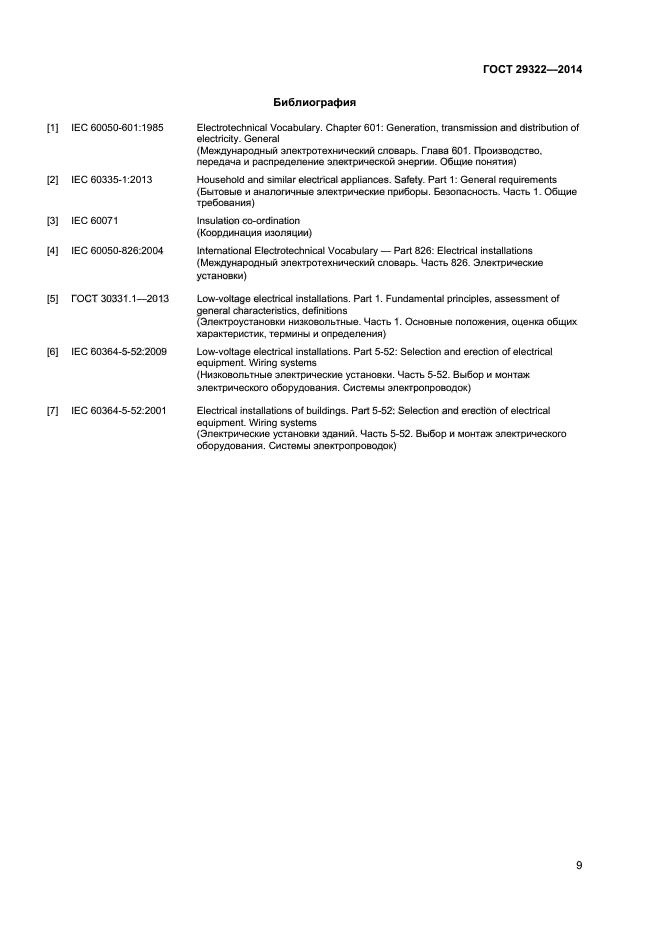

7
