Материалы лакокрасочные и сырье для них. Температуры и влажности для кондиционирования и испытания
На нашем сайте можно бесплатно скачать Руководящий документ ГОСТ 29317-92 в удобном формате. Узнать актуальный статус документа «Материалы лакокрасочные и сырье для них. Температуры и влажности для кондиционирования и испытания» на 2016 год.
Скрыть дополнительную информацию
Страница 1
Страница 2
Страница 3
Страница 4

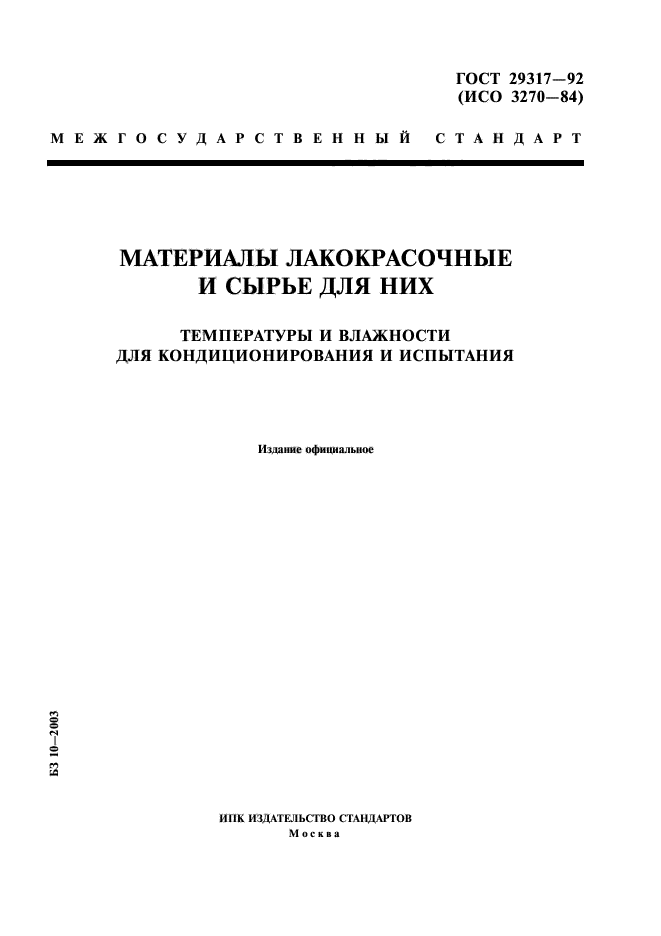

ГОСТ 29317-92 (ИСО 3270-84)
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАТЕРИАЛЫ ЛАКОКРАСОЧНЫЕ И СЫРЬЕ ДЛЯ НИХ
ТЕМПЕРАТУРЫ И ВЛАЖНОСТИ ДЛЯ КОНДИЦИОНИРОВАНИЯ И ИСПЫТАНИЯ
Издание официальное
БЗ 10-2003
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва

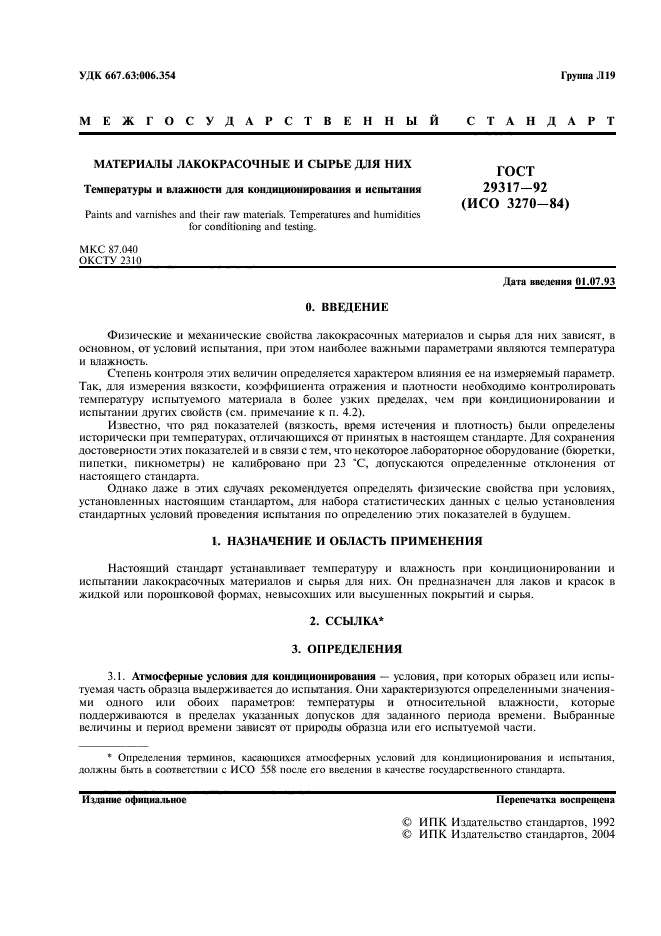

УДК 667.63:006.354 Группа Л19
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАТЕРИАЛЫ ЛАКОКРАСОЧНЫЕ И СЫРЬЕ ДЛЯ НИХ
ГОСТ 29317-92 (ИСО 3270-84)
Температуры и влажности для кондиционирования и испытания
Paints and varnishes and their raw materials. Temperatures and humidities for conditioning and testing.
MKC 87.040
ОКСТУ 2310_
Дата вне лен ия 01.07.93
0. ВВЕДЕНИЕ
Физические и механические свойства лакокрасочных материалов и сырья для них зависят, в основном, от условий испытания, при этом наиболее важными параметрами являются температура и влажность.
Степень контроля этих величин определяется характером влияния ее на измеряемый параметр. Так, для измерения вязкости, коэффициента отражения и плотности необходимо контролировать температуру испытуемого материала в более узких пределах, чем при кондиционировании и испытании других свойств (см. примечание к п. 4.2).
Известно, что ряд показателей (вязкость, время истечения и плотность) были определены исторически при температурах, отличающихся от принятых в настоящем стандарте. Для сохранения достоверности этих показателей и в связи с тем, что некоторое лабораторное оборудование (бюретки, пипетки, пикнометры) не калибровано при 23 ‘С, допускаются определенные отклонения от настоящего стандарта.
Однако даже в этих случаях рекомендуется определять физические свойства при условиях, установленных настоящим стандартом, для набора статистических данных с целью установления стандартных условий проведения испытания по определению этих показателей в будущем.
I. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает температуру и атажность при кондиционировании и испытании лакокрасочных материалов и сырья для них. Он предназначен для лаков и красок в жидкой или порошковой формах, невысохших или высушенных покрытий и сырья.
2. ССЫЛКА*
3. ОПРЕДЕЛЕНИЯ
3.1. Атмосферные условия для кондиционирования — условия, при которых образец или испытуемая часть образца выдерживается до испытания. Они характеризуются определенными значениями одного или обоих параметров: температуры и относительной влажности, которые поддерживаются в пределах указанных допусков для заданного периода времени. Выбранные величины и период времени зависят от природы образца или его испытуемой части.
* Определения терминов, касающихся атмосферных условии для конлиционирования и испытания, должны быгь в соответствии с ИСО 558 после его введения в качестве государственного стандарта.
Издание официальное Перепечатка воспрещена
£> И ПК Издательство стандартов, 1992 © ИГ1К Издательство стандартов, 2004

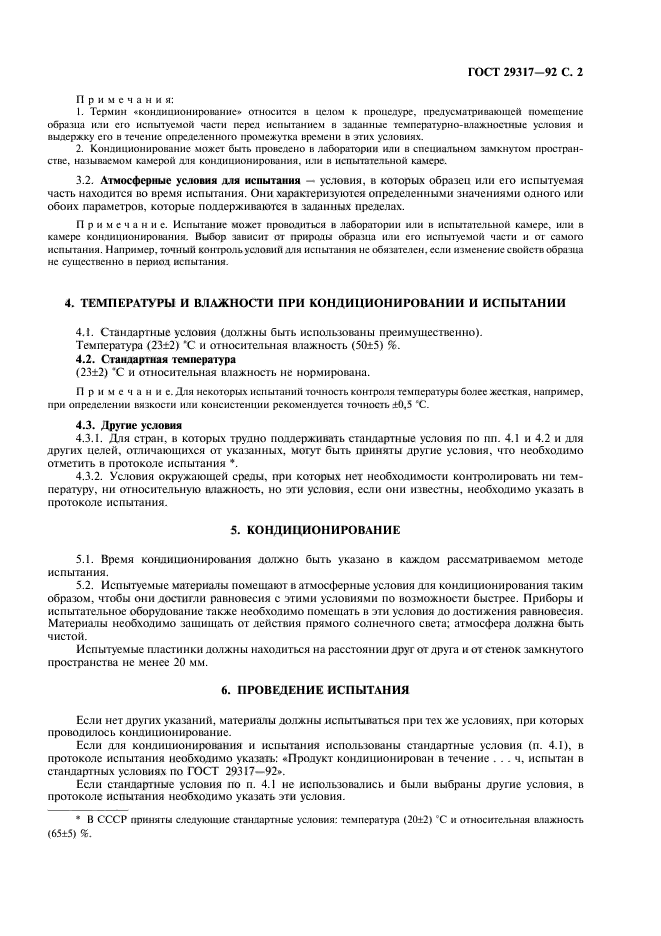

ГОСТ 29317-92 С. 2
Примечания:
1. Термин «кондиционирование» относится н целом к процедуре, предусматривающей помещение образца или его испытуемой части перед испытанием в доданные температурно-влажностные условия и выдержку его в течение определенного промежутка времени в этих условиях.
2. Кондиционирование может быть проведено в лаборатории или в специальном замкнутом пространстве, называемом камерой для кондиционирования, или в испытательной камере.
3.2. Атмосферные условия для испытания — условия, в которых образен или его испытуемая часть находится во время испытания. Они характеризуются определенными значениями одного или обоих параметров, которые поддерживаются в заданных пределах.
Примечание. Испытание может проводиться в лаборатории или в испытательной камере, или в камере кондиционирования. Выбор зависит от природы образца или его испытуемой части и от самого испытания. Например, точный контроль условии для испытания не обязателен, если изменение свойств образца не су щественно в период испытания.
4. ТЕМПЕРАТУРЫ И ВЛАЖНОСТИ ПРИ КОНДИЦИОНИРОВАНИИ И ИСПЫТАНИИ
4.1. Стандартные условия (должны быть использованы преимущественно).
Температура (23±2) 1С и относительная влажность (50±5) %.
4.2. Стандартная температура
(23±2) *С и относительная влажность не нормирована.
П р и м с ч а н и с. Для некоторых испытаний точность контроля температуры более жесткая, например, при определении вязкости или консистенции рекомендуется точность ±0,5 ‘С.
4.3. Другие условия
4.3.1. Для стран, в которых трудно поддерживать стандартные условия по пп. 4.1 и 4.2 и для других целей, отличающихся от указанных, могут быть приняты другие условия, что необходимо отметить в протоколе испытания 4.
4.3.2. Условия окружающей среды, при которых нет необходимости контролировать ни температуру, ни относительную влажность, но эти условия, если они известны, необходимо указать в протоколе испытания.
5. КОНДИЦИОНИРОВАНИЕ
5.1. Время кондиционирования должно быть указано в каждом рассматриваемом методе испытания.
5.2. Испытуемые материалы помешают в атмосферные условия для кондиционирования таким образом, чтобы они достигли равновесия с этими условиями по возможности быстрее. Приборы и испытательное оборудование также необходимо помещать в эти условия до достижения равновесия. Материалы необходимо защищать от действия прямого солнечного света: атмосфера должна быть чистой.
Испытуемые пластинки должны находиться на расстоянии друт от друга и от стенок замкнутого пространства не менее 20 мм.
6. ПРОВЕДЕНИЕ ИСПЫТАНИЯ
Если нет других указаний, материалы должны испытываться при тех же условиях, при которых проводилось кондиционирование.
Если для кондиционирования и испытания использованы стандартные условия (п. 4.1), в протоколе испытания необходимо указать: «Продукт кондиционирован в течение . .. ч, испытан в стандартных условиях по ГОСТ 29317-92*.
Если стандартные условия по п. 4.1 не использовались и были выбраны другие условия, в протоколе испытания необходимо указать эти условия.
1
В СССР приняты следующие стандартные условия: температура (20±2) °С и относительная влажность <65±5) %.

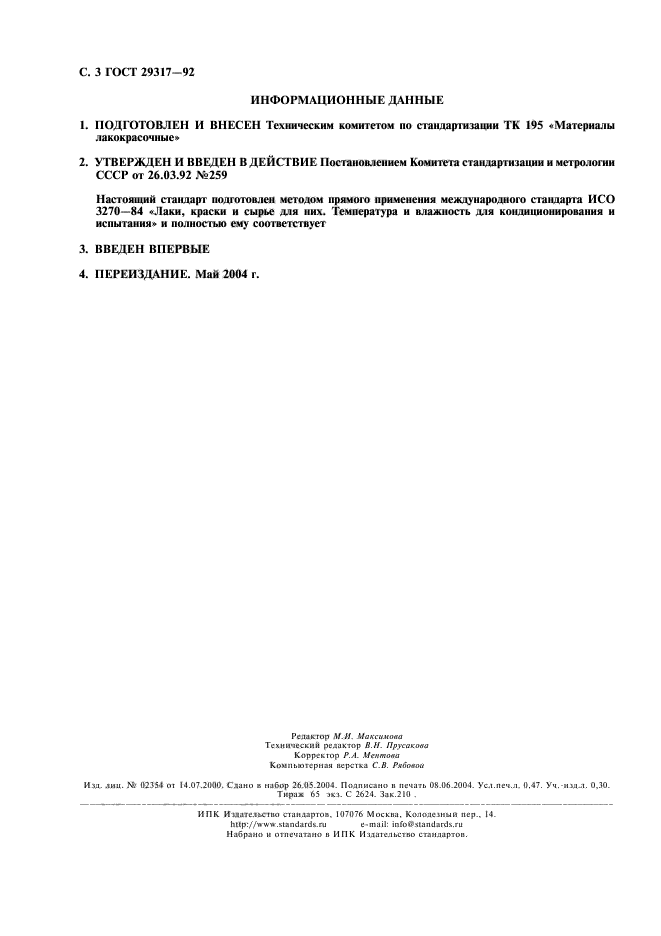

С. 3 ГОСТ 29317-92
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. ПОДГОТОВЛЕН И ВНЕСЕН Техническим комитетом по стандартизации ТК 195 «Материалы лакокрасочные»
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартизации и метрологии СССР от 26.03.92 №259
Настоящий стандарт подготовлен методом прямого применения международного стандарта ИСО 3270—84 «Лаки, краски и сырье для них. Температура н влажность для кондиционирования и испытания* и полностью ему соответствует
3. ВВЕДЕН ВПЕРВЫЕ
4. ПЕРЕИЗДАНИЕ. Май 2004 г.
Редшстор М.И. Максимова Технический редактор В.И. ПРусакова Коррекюр Р. Л. Мешкова Компьютерная верстка С.В. Рябовой
Нм. лиц. № 023S4 от 14.07.2000. Сдано в набор 26.05.2004. Подписано и печать 08.06.2004. Усл.печ.л. 0.47. Уч.-иэдл. 0,30.
Тирах 6S экз. С 2624. Зак.210 .
ИПК Издательство стандартов. 107076 Москва. Колодезный пер.. 14. htlp://w ww.standards.ru e-mail: infoO.4tandards.ru
Набрано и отпечатано в ИПК Издательство стандартов.
