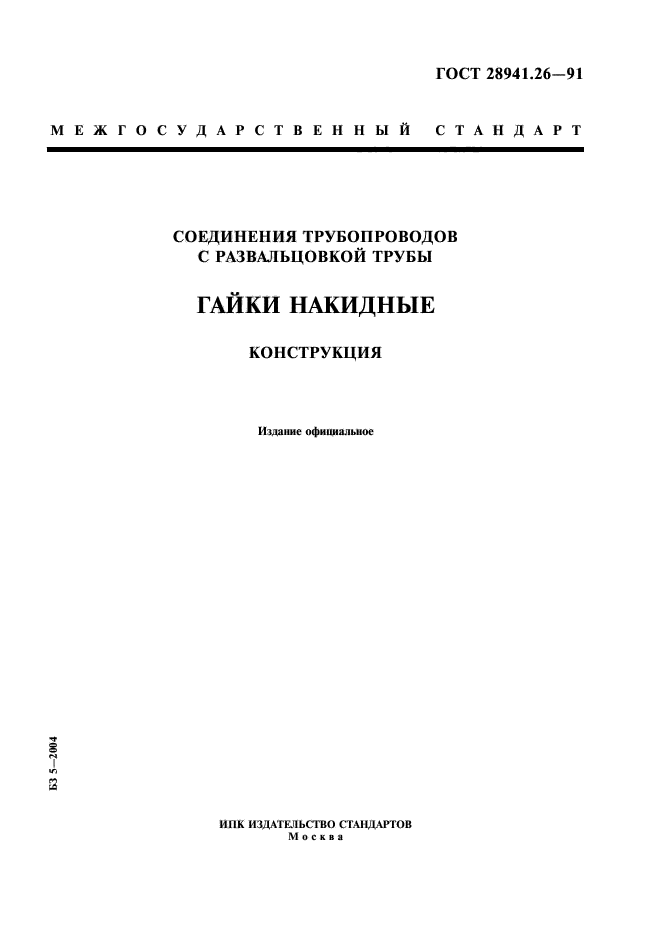

ГОСТ 28941.26-91

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С РАЗВАЛЬЦОВКОЙ ТРУБЫ

ГАЙКИ НАКИДНЫЕ

КОНСТРУКЦИЯ

Издаиие официальное

БЗ 5-2004

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва

УДК 621.643.4:006.354 Груша Г18

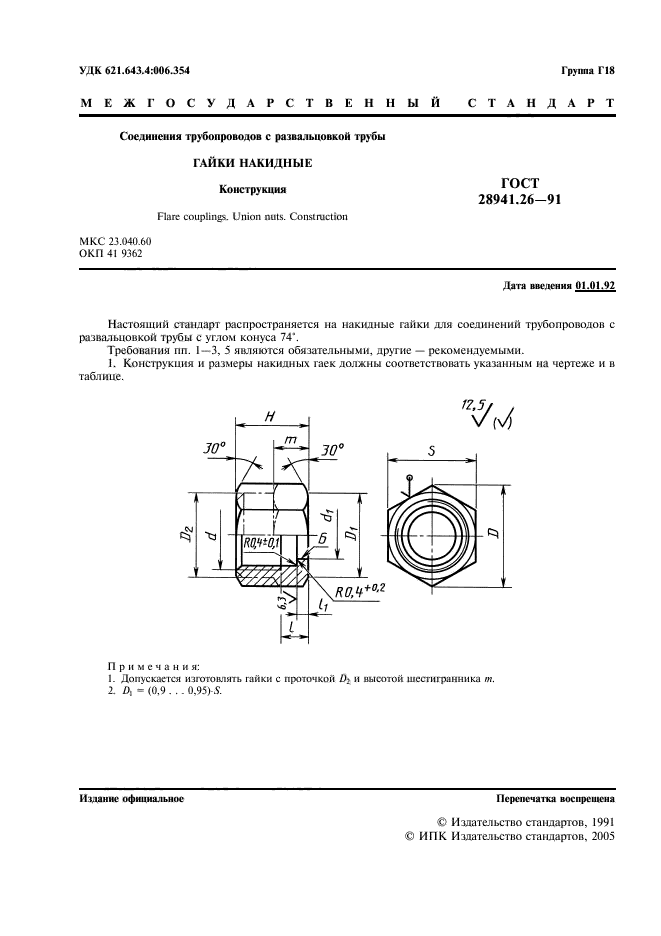

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Соединения трубопроводов с развальцовкой трубы ГАЙКИ НАКИДНЫЕ Конструкция

ГОСТ

28941.26-91

Flare couplings. Union nuts. Construction

МКС 23.040.60 ОКП 41 9362

Дата введения 01.01.92

Настоящий стандарт распространяется на накидные гайки для соединений трубопроводов с развальцовкой трубы с углом конуса 74*.

Требования пп. 1—3, 5 являются обязательными, другие — рекомендуемыми.

1. Конструкция и размеры накидных гаек должны соответствовать указанным на чертеже и в таблице.

1. Допускается изготовлять гайки с проточкой D> и высотой шестигранника т.

1 А = (0.9 … 0,95) £

Издание официальное Перепечатка воскрешена

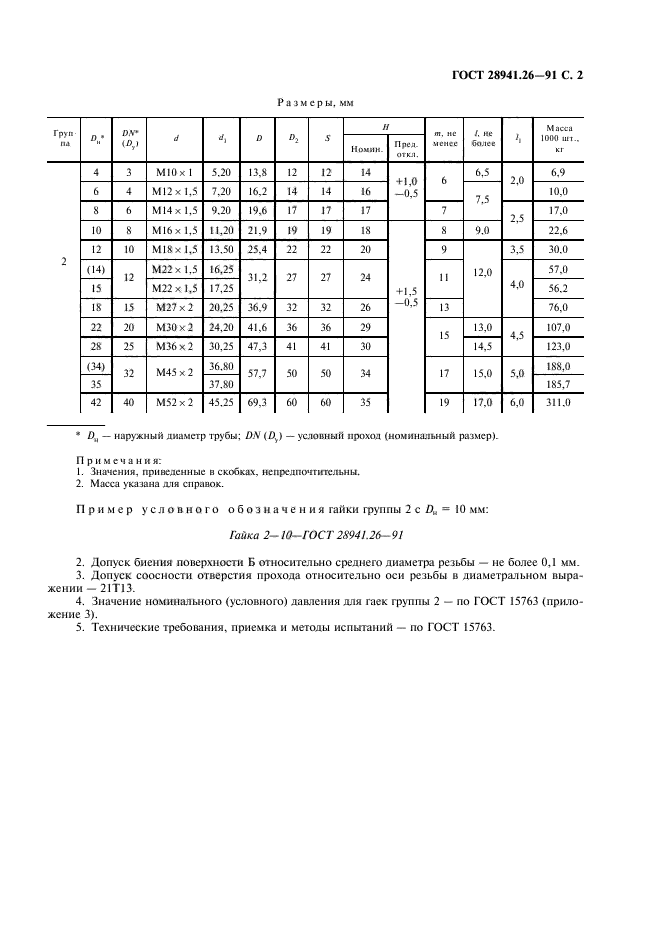

ГОСТ 28941.26-91 С. 2

Размеры, мм

Груи па		/XV (/>,)	d		о	*>2		И		т. пс менее	/. не более		М acta 10IKI int.. кг
Груи па		/XV (/>,)	d		о	*>2		Номин.	Пред. откл.	т. пс менее	/. не более		М acta 10IKI int.. кг
2	4	3	МЮх 1	5.20	13,8	12	12	14	+ 1,0 -0.5	6	6.5	2,0	6.9
	6	4	М12х 1.5	7,20	16.2	14	14	16	+ 1,0 -0.5	6	7.5	2,0	10.0
	X	6	М14 х 1,5	9.20	19,6	17	17	17		7	7.5	2.5	17,0
	10	8	М16 х 1,5	11,20	21.9	19	19	18		8	9.0	2.5	22.6
	12	10	N118 х 1,5	13.50	25,4	22	22	20	+ 1.5 -0,5	9	12,0	3,5	30.0
	(14)	12	М22х 1,5	16,25	31,2	27	27	24		II		4.0	57.0
	15	12	М22х 1,5	17,25	31,2	27	27	24		II			56.2
	18	15	М27 х 2	20.25	36,9	32	32	26		13			76.0
	22	20	М30х2	24.20	41,6	36	36	29		15	13.0	4.5	107.0
	28	25	М36 х 2	30.25	47,3	41	41	30		15	14,5	4.5	123.0
	(34)	32	М45 х 2	36.80	57,7	50	50	34		17	15.0	5,0	188,0
	35	32	М45 х 2	37.80	57,7	50	50	34		17	15.0	5,0	185.7
	42	40	М52 х 2	45.25	69.3	60	60	35		19	17.0	6,0	311.0

* D_u — наружный диаметр трубы; DM (!\) — условный проход (номинальный размер).

Примснан и я:

1. Значения, приведенные в скобках, непрслпочгнгсльны.

2. Масса указана для справок.

Пример условного обозначения гайки группы 2 с D_u = 10 мм:

Гайка 2-10-ГОСТ 28941.26-91

2. Допуск биения поверхности Б относительно среднего диаметра резьбы — не более 0.1 мм.

3. Допуск соосности отверстия прохода относительно оси резьбы в диаметральном выражении — 21Т13.

4. Значение номинального (условного) давления для гаек группы 2 — по ГОСТ 15763 (приложение 3).

5. Технические требования, приемка и методы испытаний — по ГОСТ 15763.

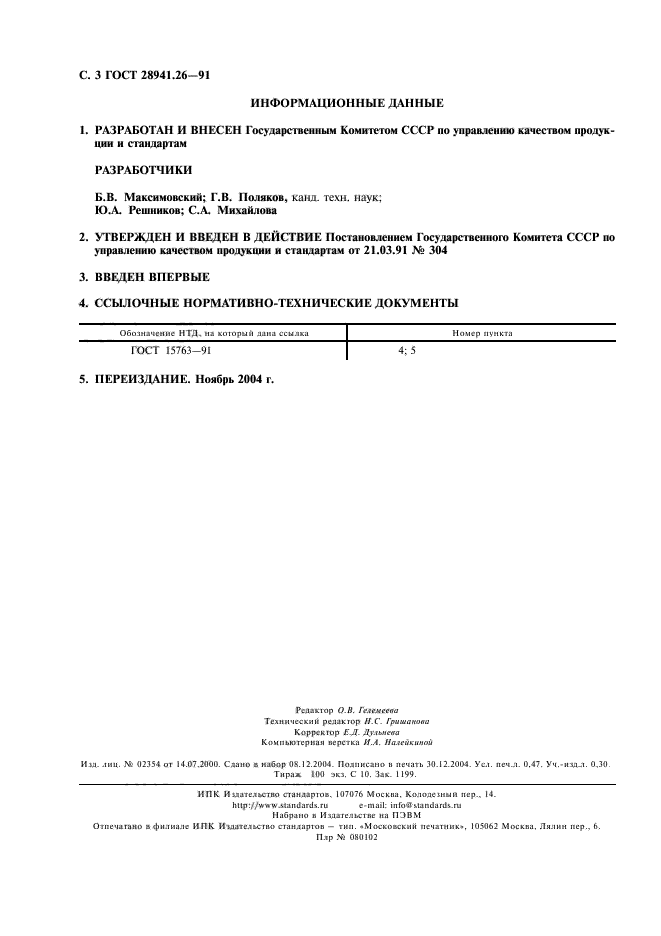

С. 3 ГОСТ 28941.26-91

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным Комитетом СССР по управлению качеством продукции и стандартам

РАЗРАБОТЧИКИ

Б. В. Максимовский; Г.В. Поляков, канд. техн. паук;

ЮА Решников; С.А. Михайлова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21.03.91 № 304

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД. на который лапа ссылка \|		Номер пункта
ГОСТ 15763-91 I	4; 5

5. ПЕРЕИЗДАНИЕ. Ноябрь 2004 г.

Репам ар О. В. Ге.гемееаа Технический редактор //.С. Гришанова Корректор Е.Д. Дульиеаа Компьютерная верстка И.Л. Иа.гейкипой

Им. лиц. № 02354 or 14.07.2000. Слано в набор 0S.I2.2004. Подписано и печать 30.12.2004. Уел. печ_1. 0.47. Уч.-изд-л. 0.30.

Тира» JOO экз. С 10. Зак. 1199.

ИПК И и ателье: по стандартов. 107076 Москва, Колоде тнып пер.. 14. hllp://www.Uandards.ru e-mail: тиГов Mandardi.ru

Набрано в Издательстве на ПЭВМ Отпечатано в филиале ИПК Издательство стандартов — тип. «Московский печатник*. 105062 .Москва. Лм.тин пер.. 6.
