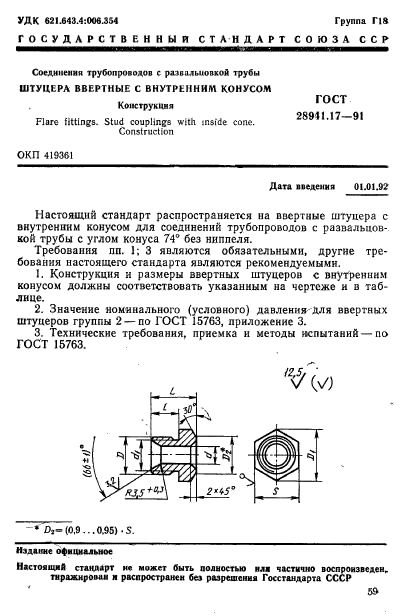

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Соединения трубопроводов с развальцовкой трубы
ШТУЦЕРА ВВЕРТНЫЕ
С ВНУТРЕННИМ КОНУСОМ
Конструкция
ГОСТ 28941.17-91
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
Соединения трубопроводов с развальцовкой трубы ШТУЦЕРА ВВЕРТНЫЕ С ВНУТРЕННИМ КОНУСОМ Конструкция Flare fittings. Stud couplings with inside cone. Construction |
ГОСТ |
Дата введения 01.01.92
Настоящий стандарт распространяется на ввертные штуцера с внутренним конусом для соединений трубопроводов с развальцовкой трубы с углом конуса 74° без ниппеля.
Требования пп. 1; 3 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.
1. Конструкция и размеры ввертных штуцеров с внутренним конусом должны соответствовать указанным на чертеже и в таблице.
2. Значение номинального (условного) давления для ввертных штуцеров группы 2 — по ГОСТ 15763, приложение 3.
3. Технические требования, приемка и методы испытаний — по ГОСТ 15763.
*D2 = (0,9 … 0,95) × S.

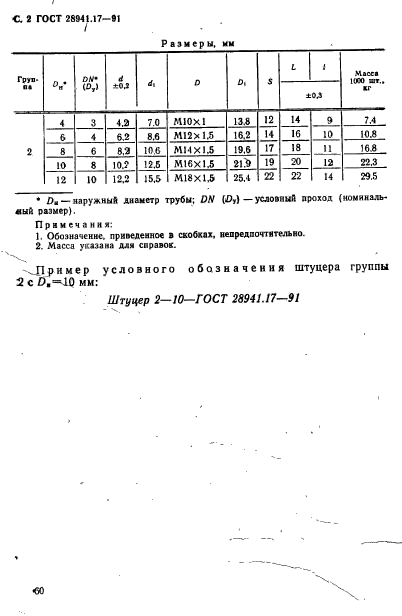

Размеры, мм
|
Группа |
Dн* |
DN* (Dy) |
d |
d1 |
D |
D1 |
S |
L |
l |
Масса 1000 шт., кг |
|
± 0,2 |
± 0,3 |
|||||||||
|
2 |
4 |
3 |
4,2 |
7,0 |
M10´1 |
13,8 |
12 |
14 |
9 |
7,4 |
|
6 |
4 |
6,2 |
8,6 |
M12´1,5 |
16,2 |
14 |
16 |
10 |
10,8 |
|
|
8 |
6 |
8,2 |
10,6 |
M14´1,5 |
19,6 |
17 |
18 |
11 |
16,8 |
|
|
10 |
8 |
10,2 |
12,5 |
M16´1,5 |
21,9 |
19 |
20 |
12 |
22,3 |
|
|
12 |
10 |
12,2 |
15,5 |
M18´1,5 |
25,4 |
22 |
22 |
14 |
29,5 |
|
*Dн — наружный диаметр трубы; DN (Dy) — условный проход (номинальный размер).
Примечания:
1. Обозначение, приведенное в скобках, непредпочтительно.
2. Масса указана для справок.
Пример условного обозначения штуцера группы 2 с Dн = 10 мм:
Штуцер 2-10-ГОСТ 28941.17-91

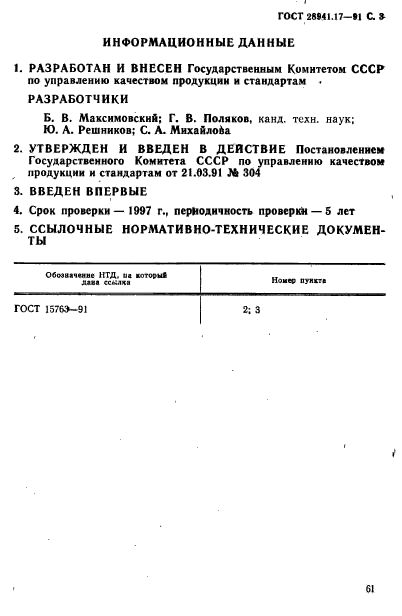

ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным Комитетом СССР по управлению качеством продукции и стандартам
РАЗРАБОТЧИКИ
Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; Ю.А. Решников; С.А. Михайлова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21.03.91 № 304
3. ВВЕДЕН ВПЕРВЫЕ
4. Срок проверки — 1997 г., периодичность проверки — 5 лет
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
ГОСТ 15763-91 |
2; 3 |
