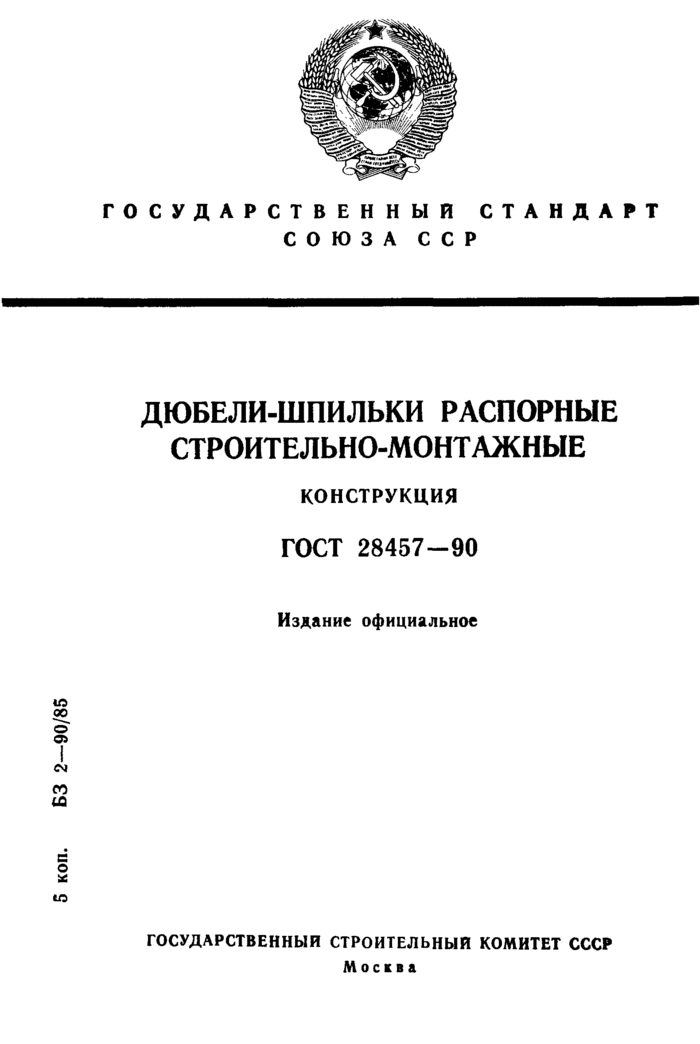

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ДЮБЕЛИ-ШПИЛЬКИ РАСПОРНЫЕ СТРОИТЕЛЬНО-МОНТАЖНЫЕ
КОНСТРУКЦИЯ
ГОСТ 28457-90
Издание официальное
«о
государственный строительный КОМИТЕТ СССР
Москва
УДК 621.886 : 621.757.02 : 006.354 Группа Г31

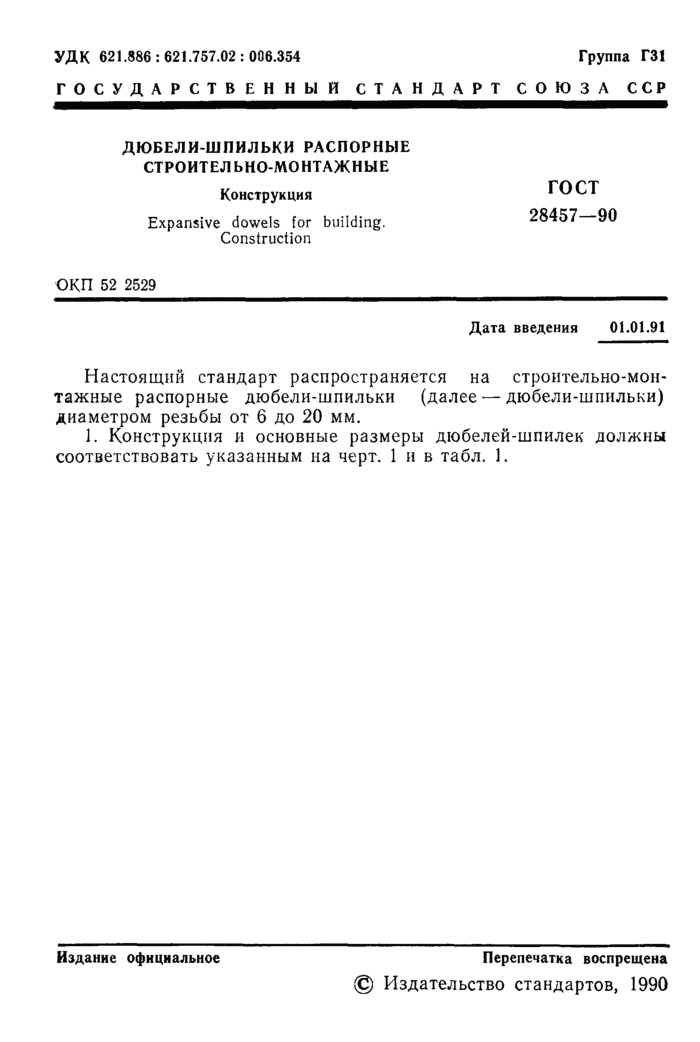

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ДЮБЕЛИ-ШПИЛЬКИ РАСПОРНЫЕ СТРОИТЕЛЬНО-МОНТАЖНЫЕ
Конструкция
Expansive dowels for building. Construction
ГОСТ
28457—90
ОКП 52 2529
Дата введения 01.01.91
Настоящий стандарт распространяется на строительно-монтажные распорные дюбели-шпильки (далее — дюбели-шпильки) диаметром резьбы от 6 до 20 мм.
1. Конструкция и основные размеры дюбелей-шпилек должны соответствовать указанным на черт. 1 и в табл. 1.
Издание официальное
Перепечатка воспрещена
© Издательство стандартов, 1990

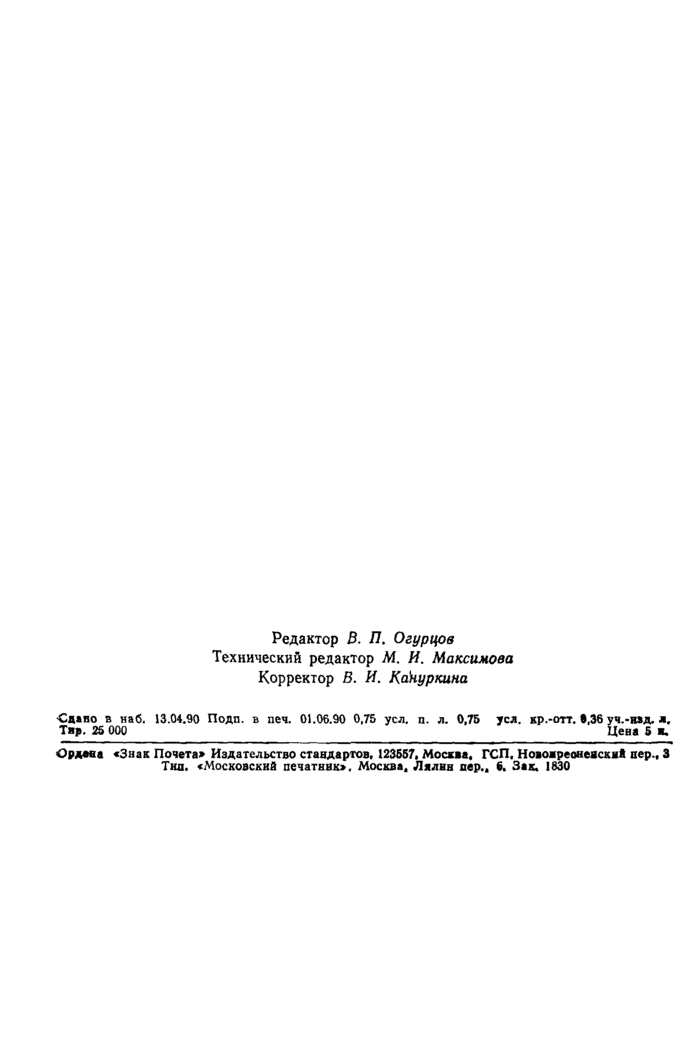

Редактор В. Я. Огурцов Технический редактор М. И. Максимова Корректор В. И. Какуркина
Сдано в наб. 13.04.90 Подп. в печ. 01.06.90 0,75 уел. п. л. 0,75 уел. кр.-отт. •, Тар. 25 000
,36 уч.-иад. л. Цена 5 к.
Ордена «Знак Почета» Издательство стандартов, 123557, Москва, ГСП, НовоиреонеяскнЙ пер., 3 Тин, «Московский печатник», Москва, Лялин пер., 6, Зак* 1830
С. 2 ГОСТ 28457-90

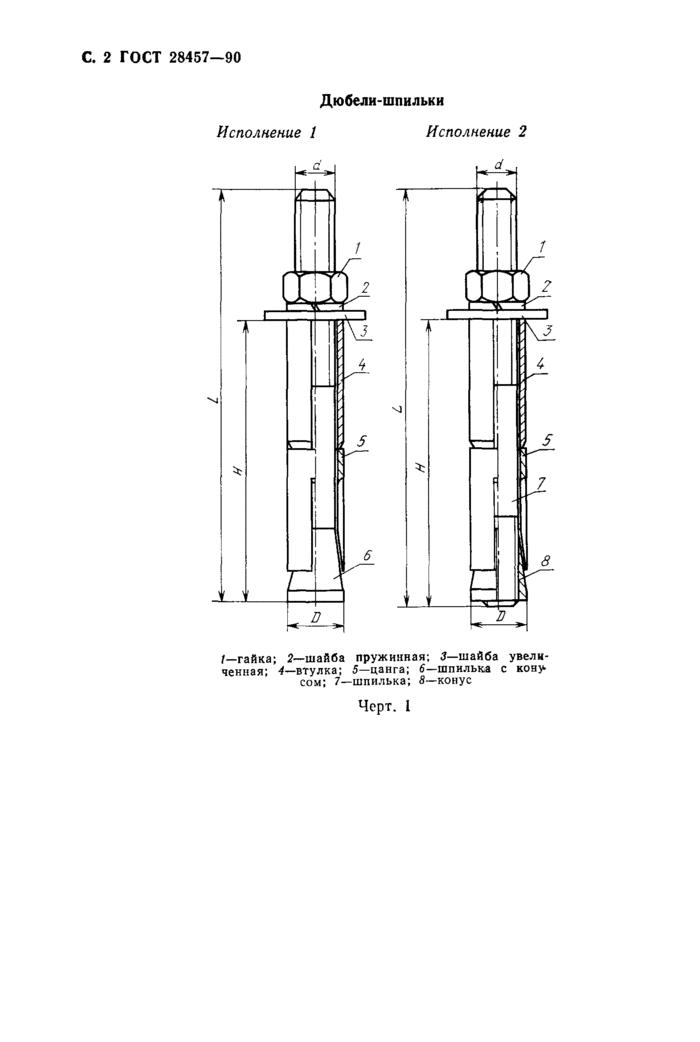

Дюбели-шпильки
Исполнение 1
М V
Исполнение 2
d
X)
|
7 |
7
Г1
\и
7
и
в
-*■
/—гайка; 2—шайба пружинная; 3—шайба увеличенная; 4—втулка; 5—цанга; 6—шпилька с кону сом; 7—шпилька; 8—конус
Черт. 1
ГОСТ 28457-90 С 3

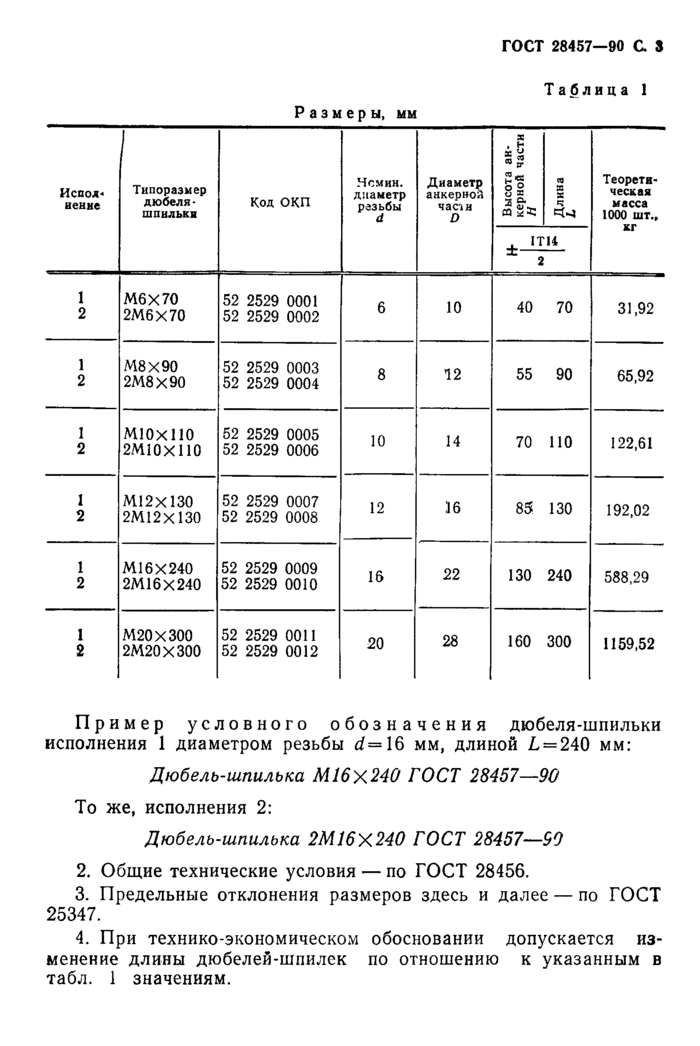

Таблица 1
Размеры, мм
|
Испол* иение |
Типоразмер дюбеля* шпильки |
Код ОКП |
Нсмин. диаметр резьбы d |
Диаметр анкерной час! и D |
Высота анкерной части Н |
Длина L |
Теоретическая масса 1000 шт., кг |
|
± 1ТН 2 |
|||||||
|
1 2 |
М6Х70 2М6Х70 |
52 2529 0001 52 2529 0002 |
6 |
10 |
40 70 |
31,92 |
|
|
1 2 |
М8Х90 2М8Х90 |
52 2529 0003 52 2529 0004 |
8 |
12 |
55 90 |
65,92 |
|
|
1 2 |
М10Х110 2М10Х110 |
52 2529 0005 52 2529 0006 |
10 |
14 |
70 110 |
122,61 |
|
|
1 2 |
М12Х130 2М12Х130 |
52 2529 0007 52 2529 0008 |
12 |
16 |
85 130 |
192,02 |
|
|
1 2 |
М16Х240 2М16Х240 |
52 2529 0009 52 2529 0010 |
16 |
22 |
130 240 |
588,29 |
|
|
1 2 |
М20Х300 2М20Х300 |
52 2529 ООП 52 2529 0012 |
20 |
28 |
160 300 |
1159,52 |
|
Пример условного обозначения дюбеля-шпильки исполнения 1 диаметром резьбы d=16 мм, длиной L = 240 мм:
Дюбель-шпилька М16×240 ГОСТ 28457-90
То же, исполнения 2:
Дюбель-шпилька 2М16X240 ГОСТ 28457-90
2. Общие технические условия — по ГОСТ 28456.
3. Предельные отклонения размеров здесь и далее — по ГОСТ 25347.
4. При технико-экономическом обосновании допускается изменение длины дюбелей-шпилек по отношению к указанным в табл. 1 значениям.

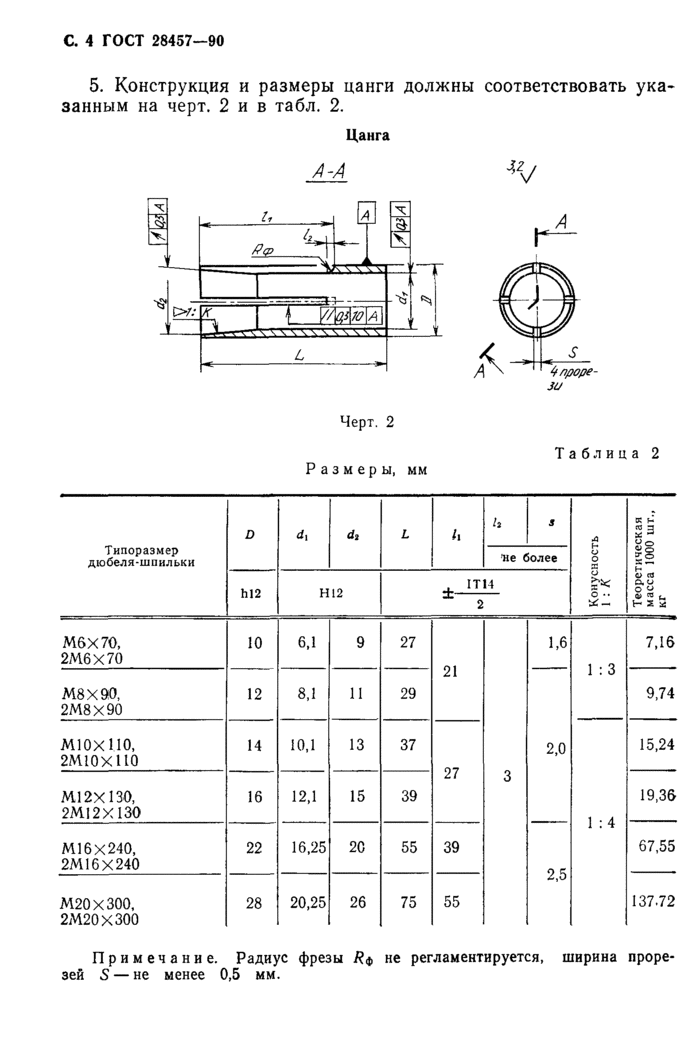

Цанга
А-А Ц/
Таблица 2
Размеры, мм
|
Типоразмер дюбеля-шпильки |
D |
di |
di |
L |
h |
h |
3 |
Конусность 1 : К |
Теоретическая масса 1000 шт„ кг |
|
не более |
|||||||||
|
h 12 |
Н12 |
± 1X14 2 |
|||||||
|
М6Х70, 2М6Х70 |
10 |
6,1 |
9 |
27 |
21 |
3 |
1,6 |
1 : 3 |
7,16 |
|
М8Х90, 2М8Х90 |
12 |
8,1 |
11 |
29 |
2,0 |
9,74 |
|||
|
M10XU0, 2М10Х1Ю |
14 |
10,1 |
13 |
37 |
27 |
1 : 4 |
15,24 |
||
|
Ml 2X130, 2М12Х130 |
16 |
12,1 |
15 |
39 |
19,36 |
||||
|
М16Х240, 2М16Х240 |
22 |
16,25 |
20 |
55 |
39 |
2,5 |
67,55 |
||
|
М20Х300, 2М20Х300 |
28 |
20,25 |
26 |
75 |
55 |
137.72 |
|||
Примечание. Радиус фрезы #ф не регламентируется, ширина прорезей S — не менее 0,5 мм.
ГОСТ 28457-90 С. 8

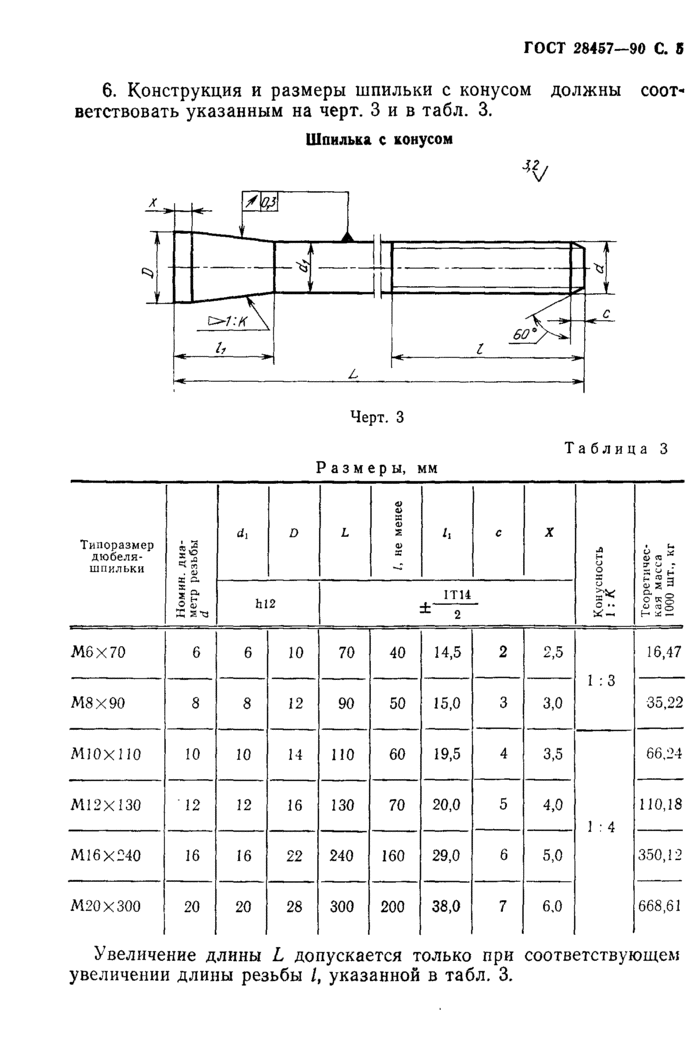

6. Конструкция и размеры шпильки с конусом должны соответствовать указанным на черт. 3 и в табл. 3.
Шпилька с конусом
4?
V
Черт. 3 Размеры, мм
Таблица 3
|
Типоразмер дюбеля- шпильки |
Номин. диаметр резьбы d |
di |
D |
L |
l, не менее |
h |
c |
X |
Конусность 1 : К |
Теоретическая масса 1000 шт., кг |
|
h 12 |
ITU ± 2 |
|||||||||
|
М6Х70 |
6 |
6 |
10 |
70 |
40 |
14,5 |
2 |
2,5 |
1 : 3 |
16,47 |
|
М8Х 90 |
S |
8 |
12 |
90 |
50 |
15,0 |
3 |
3,0 |
35,22 |
|
|
М10Х110 |
10 |
10 |
14 |
110 |
60 |
19,5 |
4 |
3,5 |
3 : 4 |
66,24 |
|
М12Х130 |
12 |
12 |
16 |
130 |
70 |
20,0 |
5 |
4,0 |
110,18 |
|
|
М16Х240 |
16 |
16 |
22 |
240 |
160 |
29,0 |
6 |
5,0 |
350,12 |
|
|
М20Х300 |
20 |
20 |
28 |
300 |
200 |
38,0 |
7 |
6,0 |
668,61 |
|
Увеличение длины L допускается только при соответствующем увеличении длины резьбы /, указанной в табл. 3.

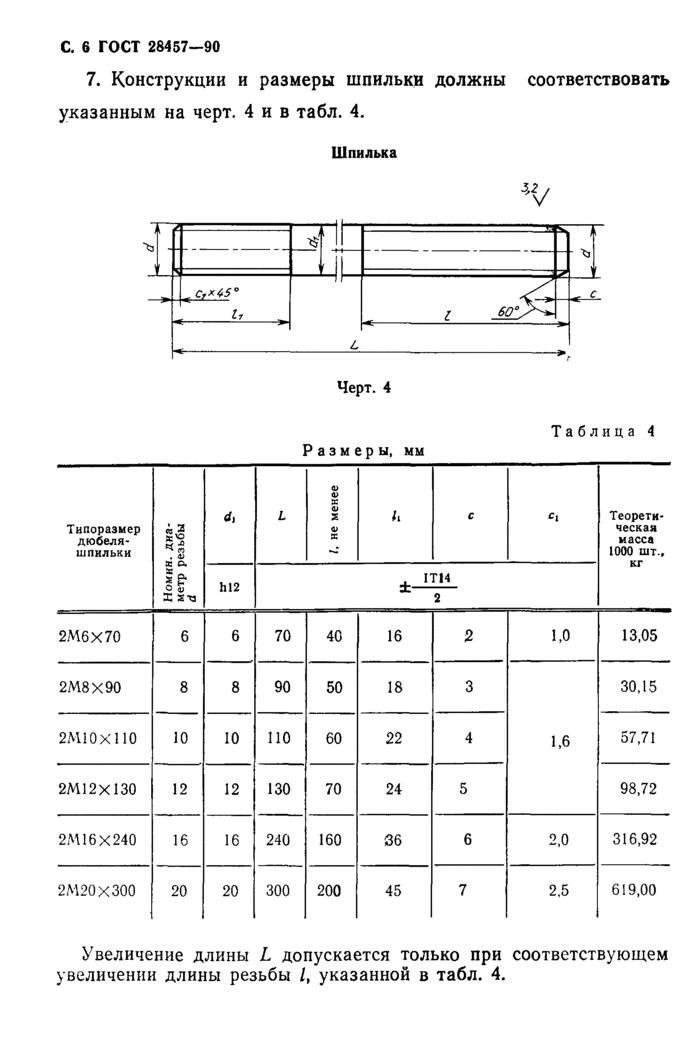

Шпилька
Таблица 4
Размеры, мм
|
Типоразмер дюбеля- шпильки |
Номин. диаметр резьбы d |
rfi |
L |
<0 a) X £ о X |
h |
c |
Теоретическая масса 1000 шт*. кг |
|
|
h 12 |
± 1ТИ «»» 2 |
|||||||
|
2М6Х70 |
6 |
6 |
70 |
40 |
16 |
2 |
1.0 |
13,05 |
|
2М8Х90 |
8 |
8 |
90 |
50 |
18 |
3 |
30,15 |
|
|
2М10Х110 |
10 |
10 |
110 |
60 |
22 |
4 |
1.6 |
57,71 |
|
2М12Х130 |
12 |
12 |
130 |
70 |
24 |
5 |
98,72 |
|
|
2М16Х240 |
16 |
16 |
240 |
160 |
36 |
6 |
2,0 |
316,92 |
|
2М20 X 300 |
20 |
20 |
300 |
200 |
45 |
7 |
2,5 |
619,00 |
Увеличение длины L допускается только при соответствующем увеличении длины резьбы /, указанной в табл. 4.
ГОСТ 28457-90 С, 7

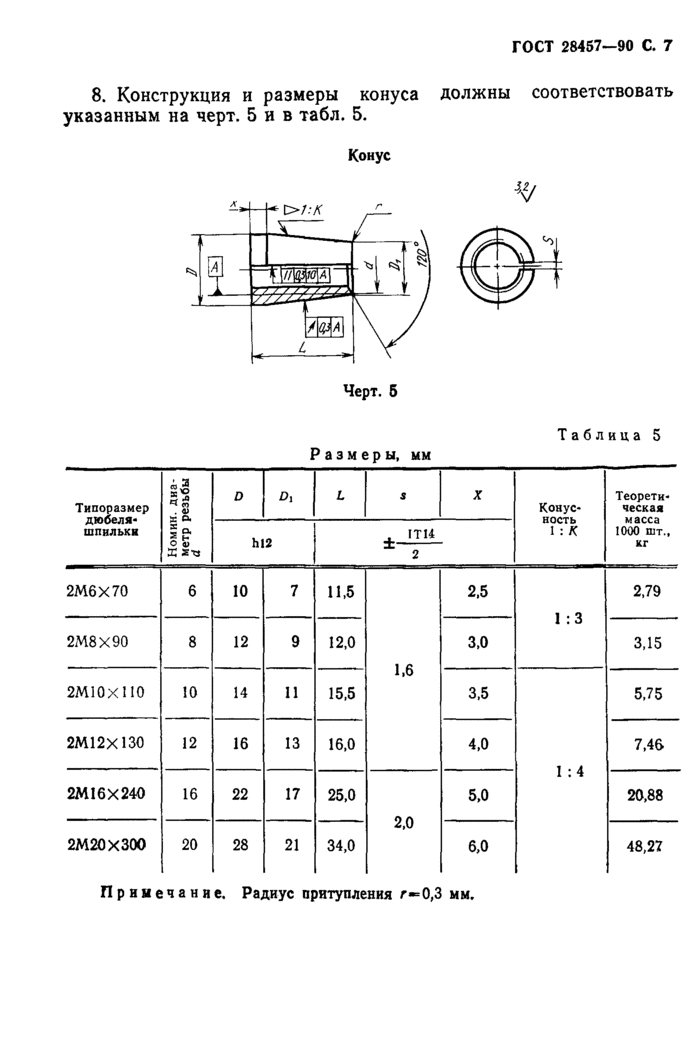

8. Конструкция и размеры конуса должны соответствовать указанным на черт, бив табл. 5.
Конус
Таблица 5
Размеры, мм
|
Типоразмер дюбеля* шпильки |
Номин. диаметр резьбы d |
D |
Si |
L |
s |
X |
Конусность 1 : К |
Теоретическая масса 1000 шт., кг |
|
h 12 |
± ITU 2 |
|||||||
|
2М6Х70 |
6 |
10 |
7 |
11,5 |
i.6 |
2,5 |
1 :3 |
2,79 |
|
2М8Х90 |
8 |
12 |
9 |
12,0 |
3,0 |
3,15 |
||
|
2М10ХП0 |
10 |
14 |
11 |
15,5 |
3,5 |
I : 4 |
5,75 |
|
|
2М12Х130 |
12 |
16 |
13 |
16,0 |
4,0 |
7,46 |
||
|
2MI6X240 |
16 |
22 |
17 |
25,0 |
2,0 |
5,0 |
20,88 |
|
|
2M20 X300 |
20 |
28 |
21 |
34,0 |
6,0 |
48,27 |
||
Примечание. Радиус притупления г«=0,3 мм,

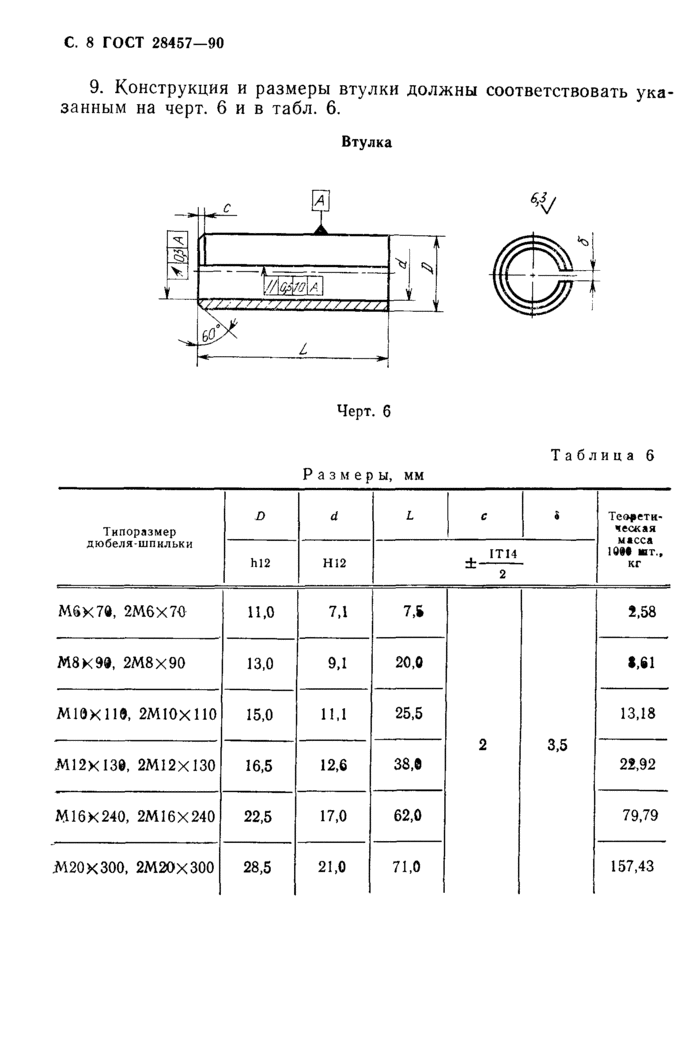

Втулка
&
У
Таблица 6
Размеры, мм
|
Типоразмер дюбеля*шпильки |
D |
d |
L |
с |
$ |
Теоретическая масса ЮМ шт., кг |
|
Ы2 |
HI2 |
i ITI4 2 |
||||
|
M6X7G, 2М6Х70 |
11,0 |
7,1 |
7,6 |
2 |
3,5 |
2,58 |
|
М8К90, 2М8Х90 |
13,0 |
9,1 |
20,0 |
0,61 |
||
|
М10 К119. 2М10Х1Ю |
15,0 |
11,1 |
25,5 |
13,18 |
||
|
M12XI30, 2М12Х130 |
16,5 |
12,6 |
38,0 |
22,92 |
||
|
М16Х240, 2М16Х240 |
22,5 |
17,0 |
62,0 |
79,79 |
||
|
М20Х300, 2М2ОХ300 |
28,5 |
21,0 |
71,0 |
157,43 |
||
ГОСТ 28457-90 С. 9

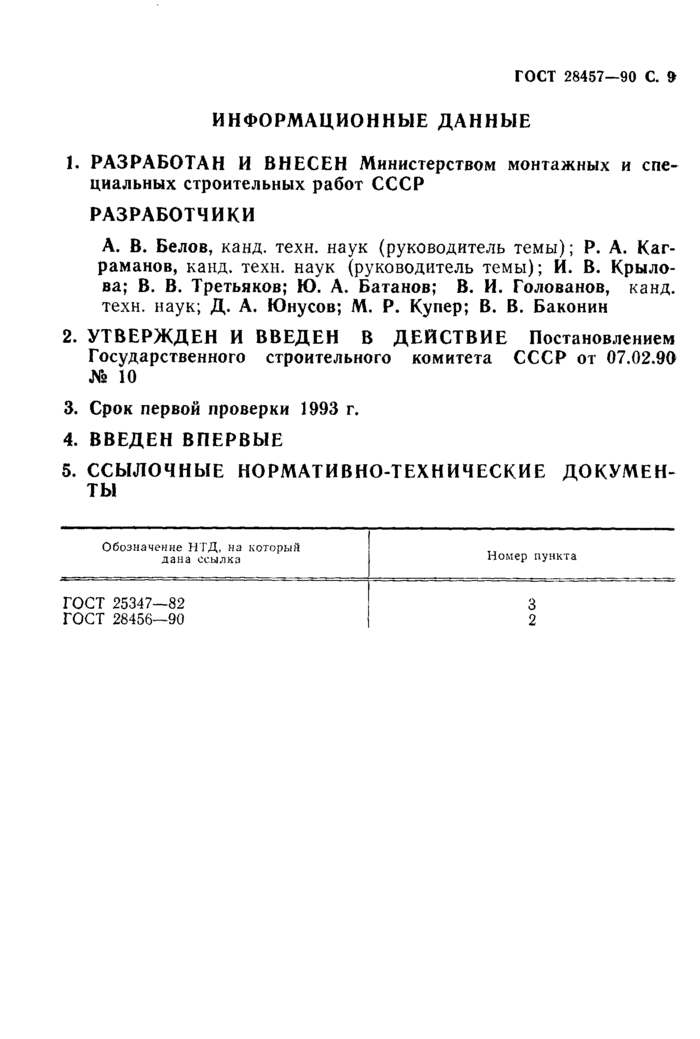

ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством монтажных и спе-циальных строительных работ СССР
РАЗРАБОТЧИКИ
А. В. Белов, канд. техн. наук (руководитель темы); Р. А. Каг-раманов, канд. техн. наук (руководитель темы); И. В. Крылова; В. В. Третьяков; Ю. А. Батанов; В. И. Голованов, канд. техн. наук; Д. А. Юнусов; М. Р. Купер; В. В. Баконин
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 07.02.90 № 10
3. Срок первой проверки 1993 г.
4. ВВЕДЕН ВПЕРВЫЕ
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который |
Номер пункта |
|
дана ссылка |
|
|
ГОСТ 25347-82 |
3 |
|
ГОСТ 28456-90 |
2 |
