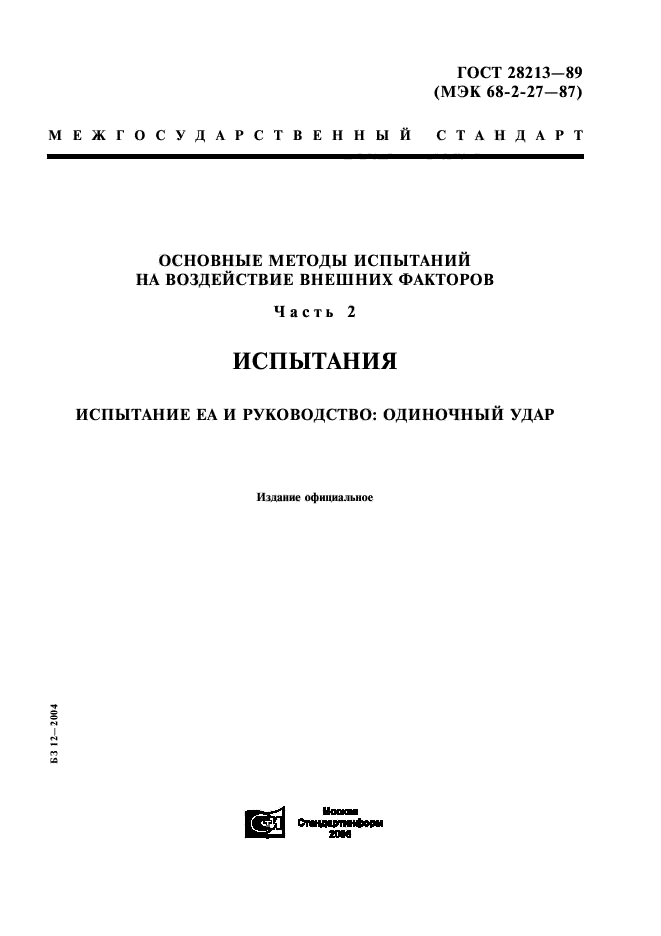

ГОСТ 28213-89 (МЭК 68-2-27-87)
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОСНОВНЫЕ МЕТОДЫ ИСПЫТАНИЙ НА ВОЗДЕЙСТВИЕ ВНЕШНИХ ФАКТОРОВ
Часть 2
ИСПЫТАНИЯ
ИСПЫТАНИЕ ЕА И РУКОВОДСТВО: ОДИНОЧНЫЙ УДАР
Издание официальное
БЗ 12- 2004
Md Иоиши
Отщцттфорн

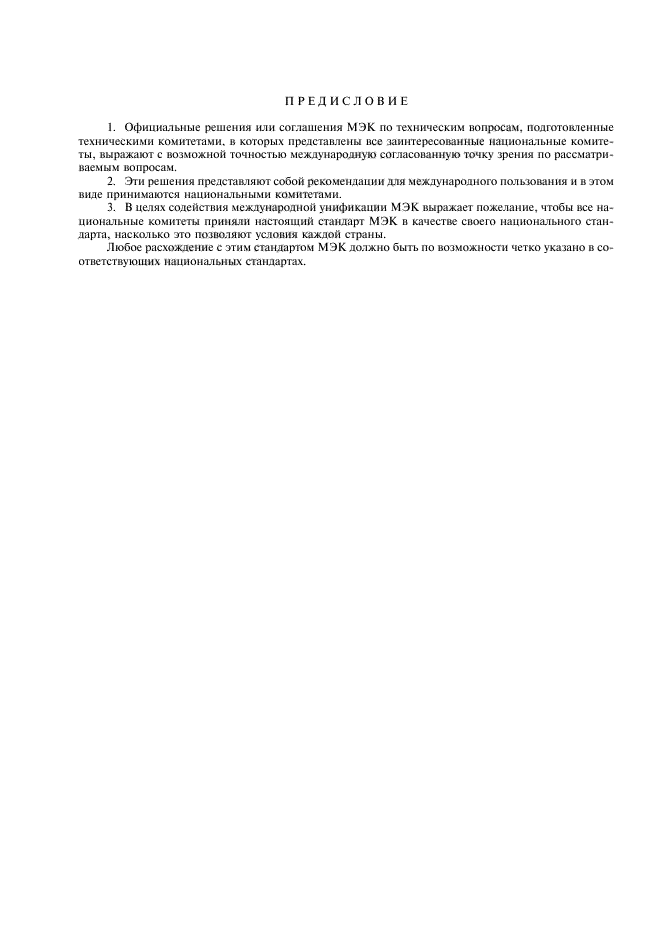

ПРЕДИСЛОВИЕ
1. Официальные решения или соглашения МЭК по техническим вопросам, подготовленные техническими комитетами, в которых представлены все заинтересованные национальные комитеты, выражают с возможной точностью международную согласованную точку зрения по рассматриваемым вопросам.
2. Эти решения представляют собой рекомендации для международного пользования и в этом виде принимаются национальными комитетами.
3. В целях содействия международной унификации МЭК выражает пожелание, чтобы все национальные комитеты приняли настоящий стандарт МЭК в качестве своего национального стандарта, насколько это позволяют условия каждой страны.
Любое расхождение с этим стандартом МЭК должно быть по возможности четко указано в соответствующих национальных стандартах.

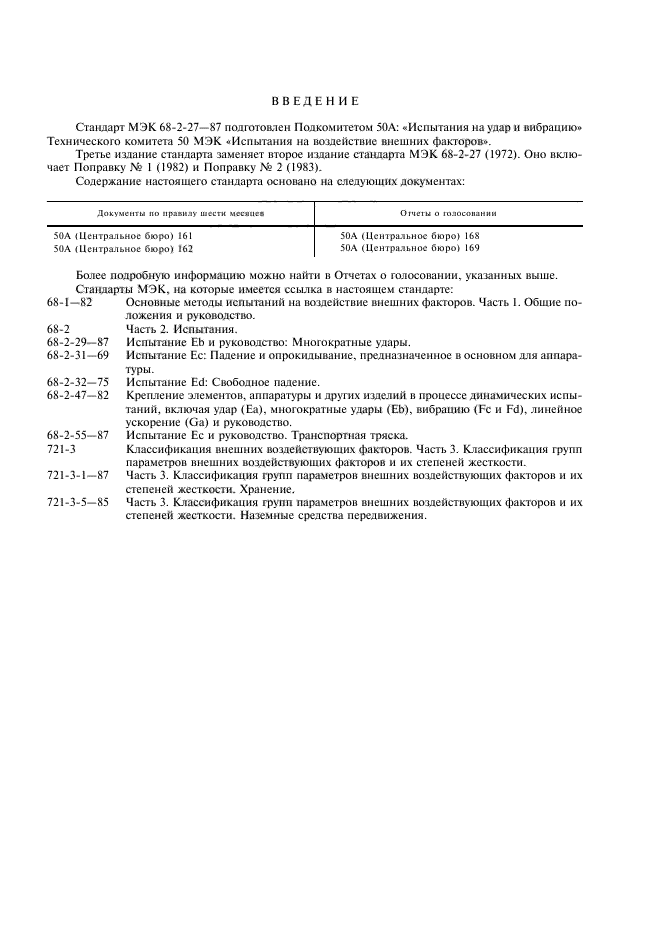

ВВЕДЕНИЕ
Стандарт МЭК 68-2-27—87 подготовлен Подкомитетом ЗОЛ: «Испытания на удар и вибрацию» Технического комитета 50 МЭК «Испытания на воздействие внешних факторов».
Третье издание стандарта заменяет второе издание стандарта МЭК 68-2-27 (1972). Оно включает Поправку № 1 (1982) и Поправку № 2 (1983).
Содержание настоящего стандарта основано на следующих документах:
|
Документы по правилу шести месяцев |
Отчеты о гоаосонаиии |
|
50А (Центральное бюро) 161 50А (Центральное бюро) 162 |
50А (Центральное бюро) 168 50А (Центральное бюро) 169 |
Более подробную информацию можно найти в Отчетах о голосовании, указанных выше. Стандарты МЭК, на которые имеется ссылка в настоящем стандарте:
Основные методы испытаний на воздействие внешних факгоров. Часть I. Общие положения и руководство.
68-1-82
68-2
68-2-29-87
68-2-31-69
68-2-32-75
68-2-47-82
68-2-55-87
721-3
721-3-1-87
721-3-5-85
Часть 2. Испытания.
Испытание ЕЬ и руководство: Многократные удары.
Испытание Ес: Падение и опрокидывание, предназначенное в основном для аппаратуры.
Испытание Ed: Свободное падение.
Крепление элементов, аппаратуры и других изделий в процессе динамических испытаний. включая удар (Еа), многократные удары (ЕЬ), вибрацию (Fc и Fd), линейное ускорение (Ga) и руководство.
Испытание Ес и руководство. Транспортная тряска.
Классификация внешних воздействующих факторов. Часть 3. Классификация групп параметров внешних воздействующих факторов и их степеней жесткости.
Часть 3. Классификация групп параметров внешних воздействующих факторов и их степеней жесткости. Хранение.
Часть 3. Классификация групп параметров внешних воздействующих факторов и их степеней жесткости. Наземные средства передвижения.

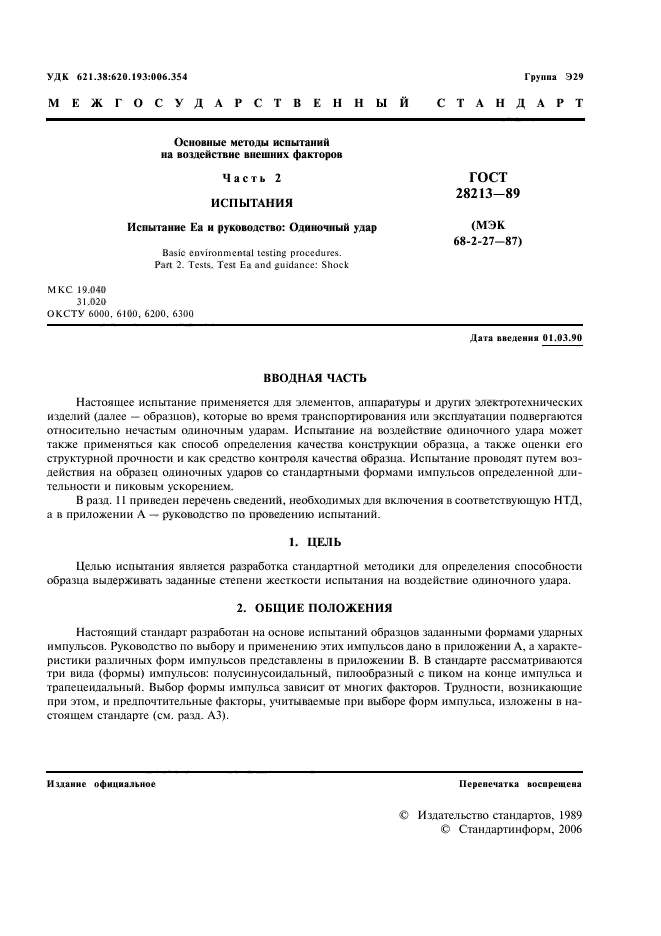

УДК 621.38:620.193:006.354 Группа Э29
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Основные методы испытаний на воздействие внешних факторов
ГОСТ
28213-89
(МЭК
68-2-27-87)
Часть 2 ИСПЫТАНИЯ Испытание Еа и руководство: Одиночный удар
Basic environmental testing procedures.
Part 2. Tests. Test Ea and guidance: Shock
M КС 19.040
31.020
ОКСТУ 6000. 6100. 6200. 6300
Дата введения 01.03.90
ВВОДНАЯ ЧАСТЬ
Настоящее испытание применяется для элементов, аппаратуры и других электротехнических изделий (далее — образцов), которые во время транспортирования или эксплуатации подвергаются относительно нечастым одиночным ударам. Испытание на воздействие одиночного удара может также применяться как способ определения качества конструкции образца, а также оценки его структурной прочности и как средство контроля качества образца. Испытание проводят путем воздействия на образец одиночных ударов со стандартными формами импульсов определенной длительности и пиковым ускорением.
В разд. 11 приведен перечень сведений, необходимых для включения в соответствующую НТД, а в приложении А — руководство по проведению испытаний.
I. ЦЕЛЬ
Целью испытания является разработка стандартной методики для определения способности образца выдерживать заданные степени жесткости испытания на воздействие одиночного удара.
2. ОБЩИЕ ПОЛОЖЕНИЯ
Настоящий стандарт разработан на основе испытаний образцов заданными формами ударных импульсов. Руководство по выбору и применению этих импульсов дано в приложении А, а характеристики различных форм импульсов представлены в приложении В. В стандарте рассматриваются три вида (формы) импульсов: полусинусоидальный, пилообразный с пиком на конце импульса и трапецеидальный. Выбор формы импульса зависит от многих факторов. Трудности, возникающие при этом, и предпочтительные факторы, учитываемые при выборе форм импульса, изложены в настоящем стандарте (см. разд. АЗ).
Издание официальное Перепечатка воспрешена
© Издательство стандартов, 1989 © Стандартинформ, 2006

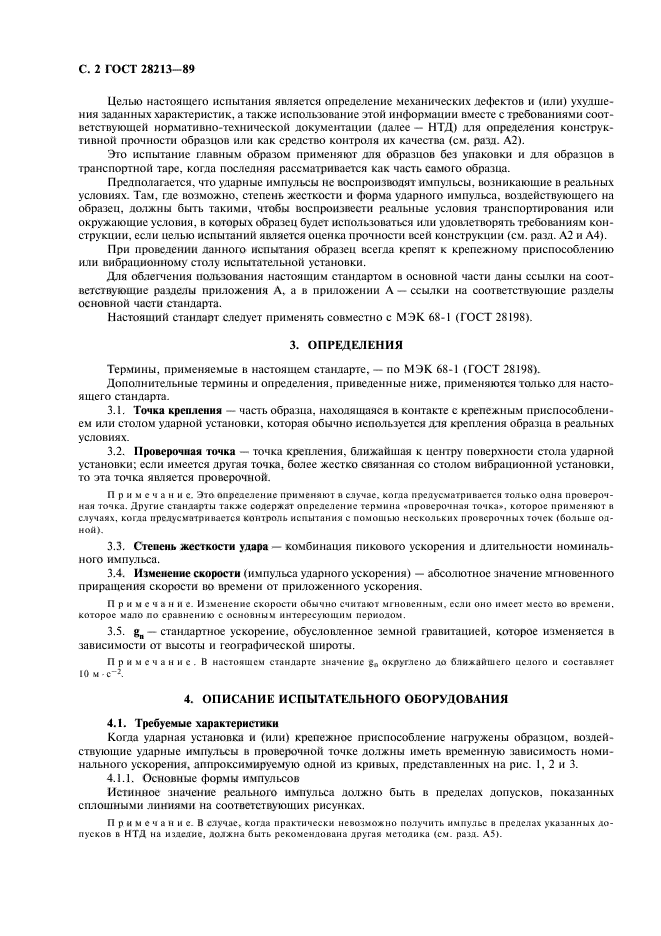

С. 2 ГОСТ 28213-89
Целью настоящего испытания является определение механических дефектов и (или) ухудшения заданных характеристик, а также использование этой информации вместе с требованиями соответствующей нормативно-технической документации (далее — НТД) для определения конструктивной прочности образцов или как средство контроля их качества (см. разд. А2).
Это испытание главным образом применяют для образцов без упаковки и для образцов в транспортной таре, когда последняя рассматривается как часть самого образца.
Предполагается, что ударные импульсы не воспроизводят импульсы, возникающие в реальных условиях. Там, где возможно, степень жесткости и форма ударного импульса, воздействующего на образец, должны быть такими, чтобы воспроизвести реальные условия транспортирования или окружающие условия, в которых образец будет использоваться или удовлетворять требованиям конструкции, если целью испытаний является оценка прочности всей конструкции (см. разд. А2 и Л4).
При проведении данного испытания образец всегда крепят к крепежному приспособлению или вибрационному столу испытательной установки.
Для облегчения пользования настоящим стандартом в основной части даны ссылки на соответствующие разделы приложения А, а в приложении Л — ссылки на соответствующие разделы основной части стандарта.
Настоящий стандарт следует применять совместно с МЭК 68-1 (ГОСТ 28198).
3. ОПРЕДЕЛЕНИЯ
Термины, применяемые в настоящем стандарте, — по МЭК 68-1 (ГОСТ 28198).
Дополнительные термины и определения, приведенные ниже, применяются только для настоящего стандарта.
3.1. Точка крепления — часть образца, находящаяся в контакте с крепежным приспособлением или столом ударной установки, которая обычно используется для крепления образца в реальных условиях.
3.2. Проверочная точка — точка крепления, ближайшая к центру поверхности стола ударной установки; если имеется другая точка, более жестко связанная со столом вибрационной установки, то эта точка является проверочной.
Примечание. Это определение применяют в случае, когда предусматривается только одна проверочная точка. Другие стандарты также содержат определение термина «проверочная точка», которое применяют в случаях, когда предусматривается контроль испытания с помощью нескольких проверочных точек (больше одной).
3.3. Степень жесткости удара — комбинация пикового ускорения и длительности номинального импульса.
3.4. Изменение скорости (импульса ударного ускорения) — абсолютное значение мгновенного приращения скорости во времени от приложенного ускорения.
П р и меча н и с. Изменение скорости обычно считают мгновенных!, если оно имеет место во времени, которое мало по сравнению с основным интересующим периодом.
3.5. gn — стандартное ускорение, обусловленное земной гравитацией, которое изменяется в зависимости от высоты и географической широты.
Примечание. В настоящем стандарте значение gn округлено до ближайшего целого и составляет
10 м -с~г.
4. ОПИСАНИЕ ИСПЫТАТЕЛЬНОГО ОБОРУДОВАНИЯ
4.1. ‘Гребуемые характеристики
Когда ударная установка и (или) крепежное приспособление нагружены образцом, воздействующие ударные импульсы в проверочной точке должны иметь временную зависимость номинального ускорения, аппроксимируемую одной из кривых, представленных на рис. I, 2 и 3.
4.1.1. Основные формы импульсов
Истинное значение реального импульса должно быть в пределах допусков, показанных сплошными линиями на соответствующих рисунках.
П р и м е ч а н и с. В случае, когда практически невозможно получить импульс в пределах указанных допусков в НТД на изделие, должна быть рекомендована другая методика (см. разд. А5>.
ГОСТ 28213-89 С. 3

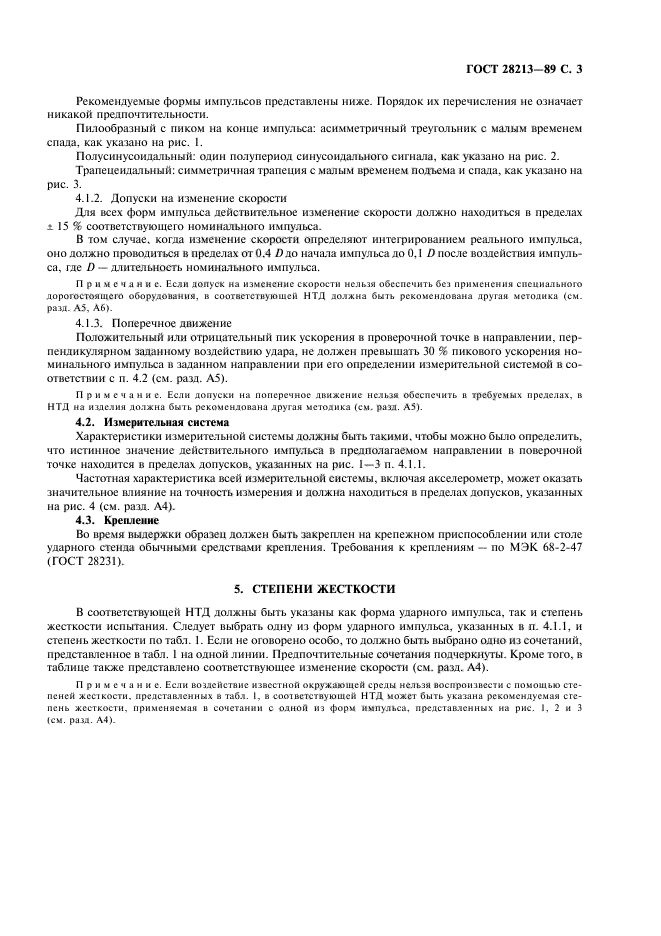

Рекомендуемые формы импульсов представлены ниже. Порядок их перечисления не означает никакой предпочтительности.

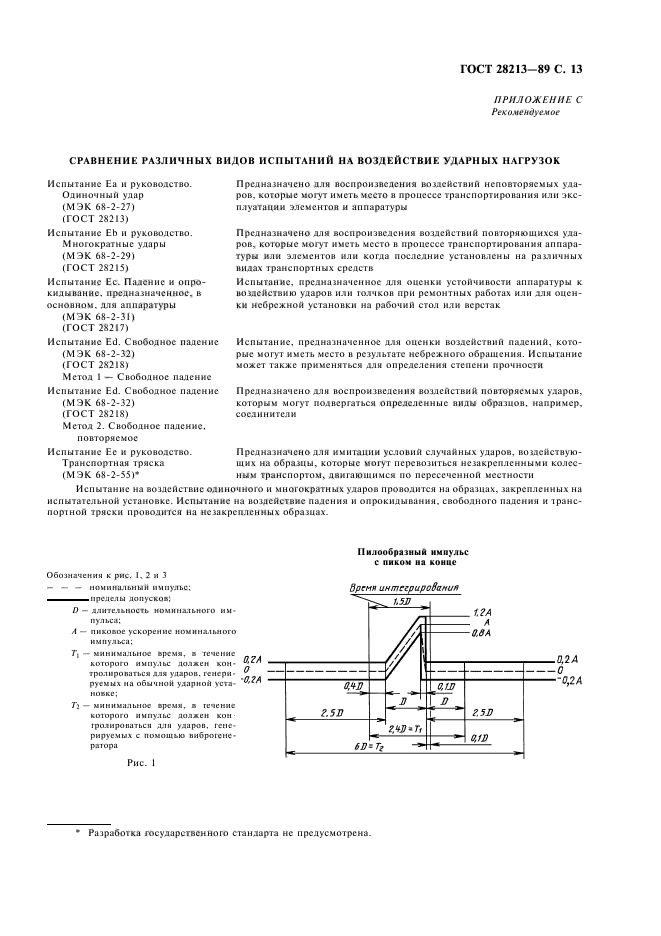

Пилообразный с пиком на конце импульса: асимметричный треугольник с малым временем спада, как указано на рис. I.
Полусннусоидальный: один полупериод синусоидального сигнала, как указано на рис. 2.
Трапецеидальный: симметричная трапеция с малым временем подъема и спада, как указано на рис. 3.
4.1.2. Допуски на изменение скорости
Для всех форм импульса действительное изменение скорости должно находиться в пределах ± 15 % соответствующего номинального импульса.
В том случае, когда изменение скорости определяют интегрированием реального импульса, оно должно проводиться в пределах от 0.4 D до начала импульса до 0.1 D после воздействия импульса, где D — длительность номинального импульса.
Примечание. Если допуск на изменение скорости нельзя обеспечить без применения специального дорогостоящего оборудования, в соответствующей НТД должна быть рекомендована другая методика (см. разд. А5. А6>.
4.1.3. Поперечное движен ие
Положительный или отрицательный пик ускорения в проверочной точке в направлении, перпендикулярном заданному воздействию удара, не должен превышать 30 % пикового ускорения номинального импульса в заданном направлении при его определении измерительной системой в соответствии с п. 4.2 (см. разд. Л5).
Примечание. Если допуски на поперечное движение нельзя обеспечить в требуемых пределах, в НТД на изделия должна быть рекомендована другая методика (см. разд. А5).
4.2. Измерительная система
Характеристики измерительной системы должны быть такими, чтобы можно было определить, что истинное значение действительного импульса в предполагаемом направлении в поверочной точке находится в пределах допусков, указанных на рис. 1—3 п. 4.1.1.
Частотная характеристика всей измерительной системы, включая акселерометр, может оказать значительное влияние на точность измерения и должна находиться в пределах допусков, указанных на рис. 4 (см. разд. А4).
4.3. Крепление
Во время выдержки образец должен быть закреплен на крепежном приспособлении или столе ударного стенда обычными средствами крепления. Требования к креплениям — по МЭК 68-2-47 (ГОСТ 28231).
5. СТЕПЕНИ ЖЕСТКОСТИ
В соответствующей Н ГД должны быть указаны как форма ударного импульса, так и степень жесткости испытания. Следует выбрать одну из форм ударного импульса, указанных в п. 4.1.1, и степень жесткости по табл. I. Если не оговорено особо, то должно быть выбрано одно из сочетаний, представленное в табл. 1 на одной линии. Предпочтительные сочетания подчеркнуты. Кроме того, в таблице также представлено соответствующее изменение скорости (см. разд. А4).
При м с ч а и и е. Если воздействие известной окружающей среды нельзя воспроизвести с помощью степеней жссгкости. представленных в табл. I, в соответствующей НТД может быть указана рекомендуемая степень жесткости, применяемая в сочетании с одной из форм импульса, представленных на рис. I. 2 и 3 (см. разд. А4).
С. 4 ГОСТ 28213-89
|

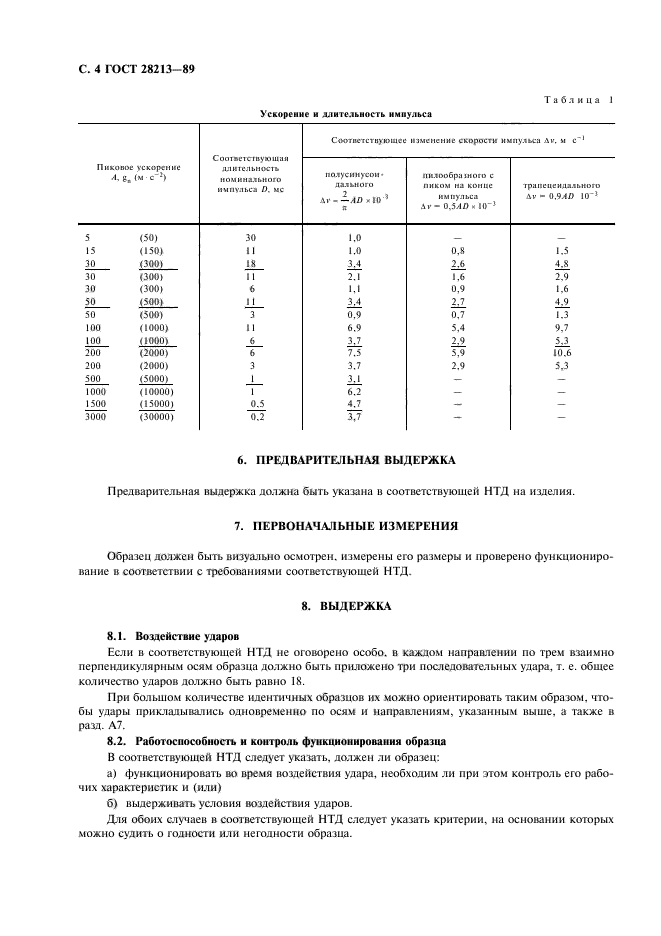

Таблица I Ускорение и длительность импульса |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6. ПРЕДВАРИТЕЛЬНАЯ ВЫДЕРЖКА
Предварительная выдержка должна быть указана в соответствующей НТД на изделия.
7. ПЕРВОНАЧАЛЬНЫЕ ИЗМЕРЕНИЯ
Образец должен быть визуально осмотрен, измерены его размеры и проверено функционирование в соответствии с требованиями соответствующей Н’ГД.
8. ВЫДЕРЖКА
8.1. Воздействие ударов
Если в соответствующей Н’ГД не оговорено особо, в каждом направлении по трем взаимно перпендикулярным осям образца должно быть приложено три последовательных удара, т. е. общее количестао ударов должно быть равно IX.
При большом количестве идентичных образцов их можно ориентировать таким образом, чтобы удары прикладывались одновременно по осям и направлениям, указанным выше, а также в разд. А7.
8.2. Работоспособность и контроль функционирования образна
В соответствующей НТД следует указать, должен ли образец:
а) функционировать во время воздействия удара, необходим ли при этом контроль его рабочих характеристик и (или)
б) выдерживать условия воздействия ударов.
Дчя обоих случаев в соответствующей НТД следует указать критерии, на основании которых можно судить о годности или негодности образца.
ГОСТ 28213-89 С. 5

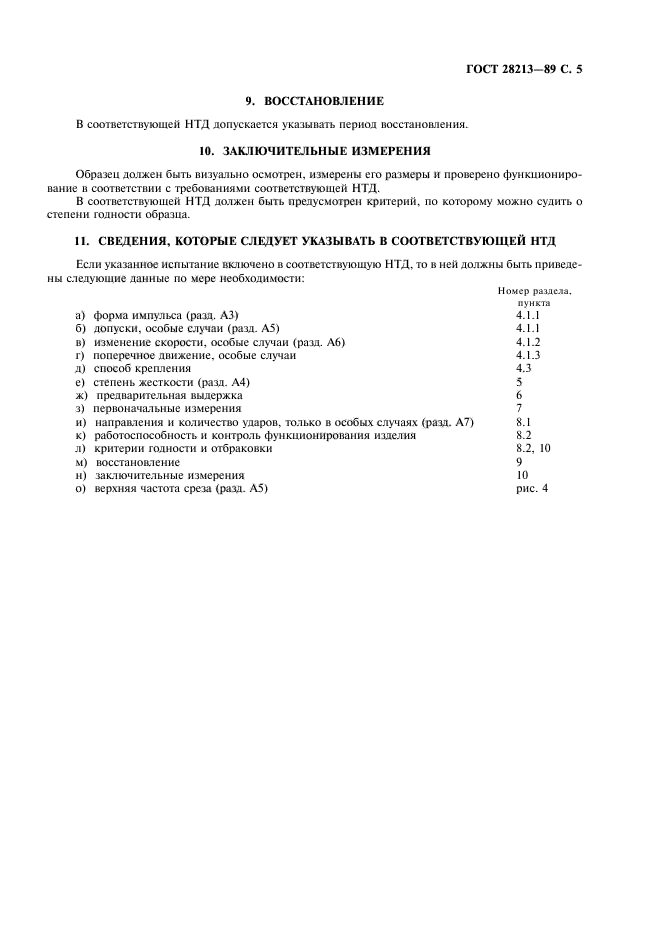

9. ВОССТАНОВЛЕНИЕ
В соответствующей НТД допускается указывать период восстановления.
10. ЗАКЛЮЧИТЕЛЬНЫЕ ИЗМЕРЕНИЯ
Образец должен быть визуально осмотрен, измерены его размеры и проверено функционирование в соответствии с требованиями соответствующей Н ГД.
В соответствующей НТД должен быть предусмотрен критерий, по которому можно судить о степени годности образца.
П. СВЕДЕНИЯ, КОТОРЫЕ СЛЕДУЕТ УКАЗЫВАТЬ В СООТВЕТСТВУЮЩЕЙ НТД
Если указанное испытание включено в соответствующую НТД. то в пей должны быть приведены следующие данные по мере необходимости:
Номер раздела.
|
а) |
форма импульса (разд. АЗ) |
пункта 4.1.1 |
|
б) |
допуски, особые случаи (разд. А5) |
4.1.1 |
|
в) |
изменение скорости, особые случаи (разд. А6) |
4.1.2 |
|
г) |
поперечное движение, особые случаи |
4.1.3 |
|
д) |
способ крепления |
4.3 |
|
е) |
степень жесткости (разд. А4) |
5 |
|
ж) |
предварительная выдержка |
6 |
|
3) |
первоначальные измерения |
7 |
|
И) |
направления и количество ударов, только в особых случаях (разд. А7) |
8.1 |
|
К) |
работоспособность и контроль функционирования изделия |
8.2 |
|
Л) |
критерии годности и отбраковки |
8.2, 10 |
|
м) |
восстановление |
9 |
|
И) |
заключительные измерения |
10 |
|
О) |
верхняя частота среза (разд. А5) |
рис. 4 |
С. 6 ГОСТ 28213-89

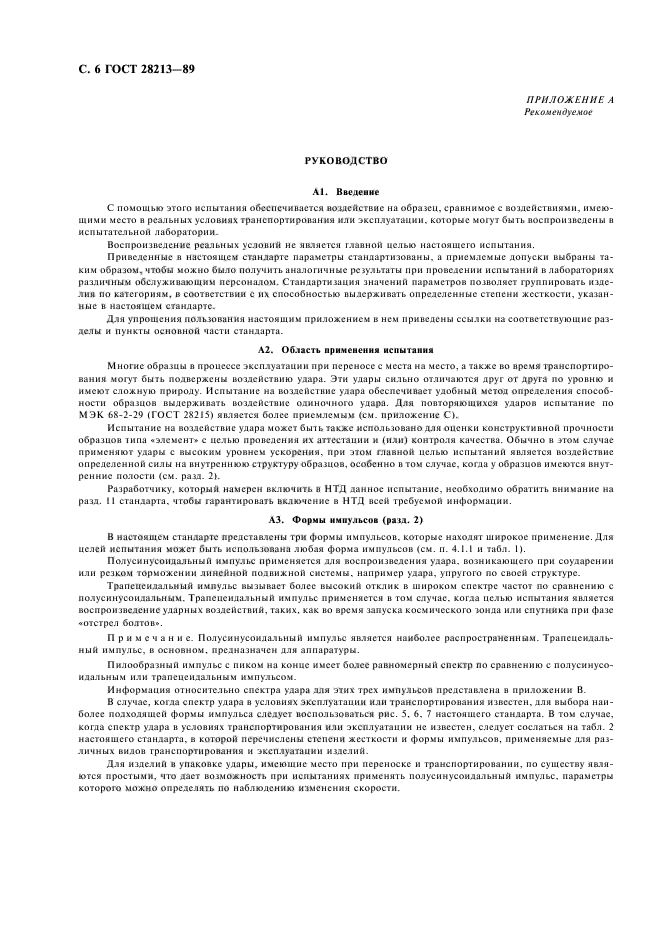

ПРИЛОЖЕНИЕ А Рекомендуемое
РУКОВОДСТВО Л1. Введение
С помощью этого испытания обеспечивается воздействие на образец, сравнимое с воздействиями. имеющими место в реальных условиях транспортирования или эксплуатации, которые могут быть воспроизведены в исп ытатсд ьн ой лаборатори и.
Воспроизведение реальных условий не является главной целью настоящею испытания.
Приведенные в настоящем стандарте параметры стандартизованы, а приемлемые допуски выбраны таким образом, чтобы можно было получить аналогичные результаты при проведении испытаний в лабораториях различным обслуживающим персоналом. Стандартизация значений параметров позволяет группировать изделия по категориям, в соответствии с их способностью выдерживать определенные степени жесткости, указанные в настоящем стандарте.
Для упрощения пользования настоящим приложением в нем приведены ссылки на соответствующие разделы и пункты основной части стандарта.
Л2. Область применения испытания
Многие образцы в процессе эксплуатации при переносе с места на место, а также во время транспортирования могут быть подвержены воздействию удара. Эти удары сильно отличаются друг от друга по уровню и имеют сложную природу. Испытание на воздействие улара обеспечивает удобный метод определения способности образцов выдерживать воздействие одиночного удара. Для повторяющихся ударов испытание по МЭК 68-2-29 (ГОСТ 28215) является более приемлемым (см. приложение С).
Испытание на воздействие ударз может быть также использовано для оценки конструктивной прочности образиов типа «элемент» с целью проведения их аттестации и (или) контроля качества. Обычно в этом случае применяют удары с высоким уровнем ускорения, при этом главной целью испытаний является воздействие определенной силы на внутреннюю структуру образцов, особенно в том случае, когда у образцов имеются внутренние полости (см. разд. 2).
Разработчику, который намерен включить в НТД данное испытание, необходимо обратить внимание на разд. II стандарта, чтобы гарантировать включение в НТД всей требуемой информации.

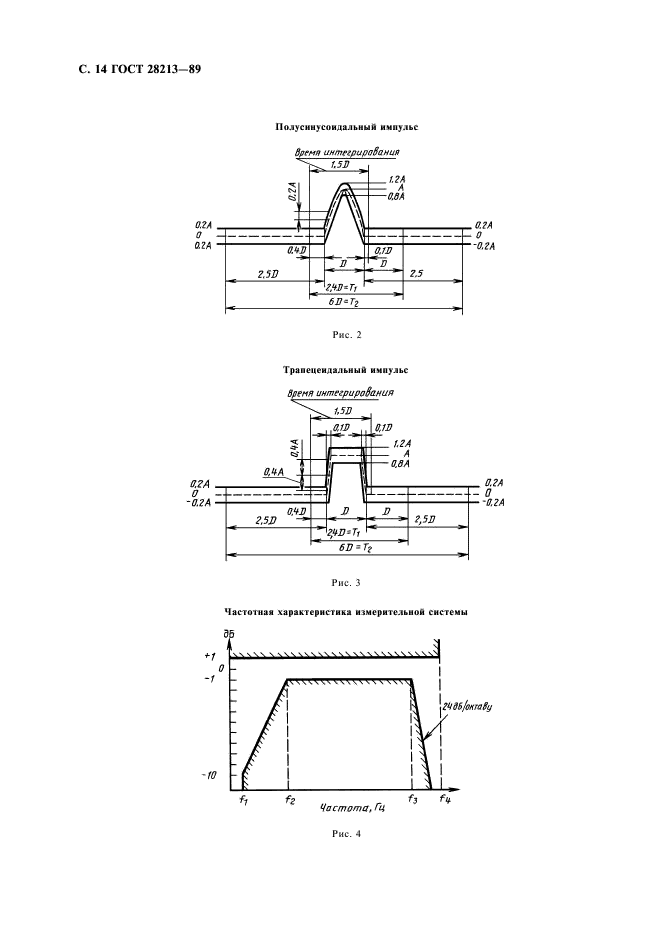

ЛЗ. Формы импульсов (рам. 2)
В настоящем стандарт? представлены три формы импульсов, которые находят широкое применение. Для целей испытания может быть использована любая форма импульсов (см. п. 4.1.1 и табл. 1).
Полусинусоидальный импульс применяется для воспроизведения удара, возникающего при соударении или резком торможении линейной подвижной системы, например удара, упругого по своей структуре.
Трапецеидальный импульс вызывает более высокий отклик в широком спектре частот по сравнению с полусннусоидальным. Трапецеидальный импульс применяется в том случае, когда целью испытания является воспроизведение ударных воздействий, таких, как но время запуска космического зонда или спутника при фазе «отстрел болтов*.
Примечание. Полусинусоидальный импульс является наиболее распространенным. Трапецеидальный импульс, в основном, предназначен для аппаратуры.
Пилообразный импульс с пиком на конце имеет более равномерный спектр по сравнению с полусинусо-идальным или трапецеидальным импульсом.

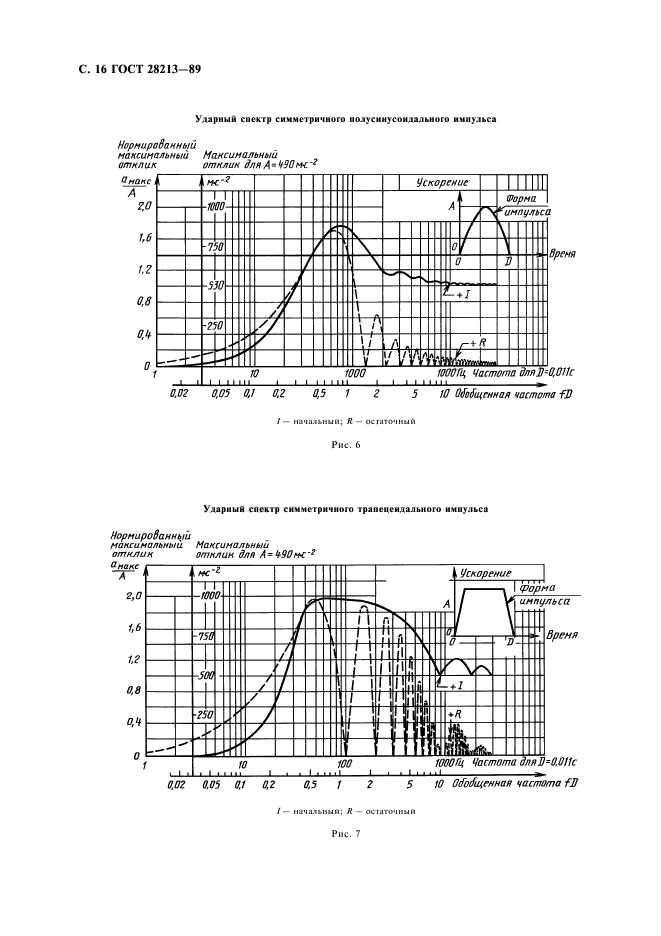

Информация относительно спектра удара для этих трех импульсов представлена в приложении В.
В случае, когда спектр удара в условиях эксплуатации или транспортирования известен, для выбора наиболее подходящей формы импульса следует воспользоваться рис. 5. 6. 7 настоящего стандарта. В том случае, когда спектр удара в условиях транспортирования или эксплуатации не известен, следует сослаться на табл. 2 настоящего стандарта, в которой перечислены степени жесткости и формы импульсов, применяемые для различных вилов транспортирования и эксплуатации изделий.
Для изделий в упаковке удары, имеющие место при переноске и транспортировании, по существу являются простыми, что дает возможность при испытаниях применять полусинусоидальный импульс, параметры которого можно определять по наблюдению изменения скорости.
T
ГОСТ 28213-89 С. 7
|

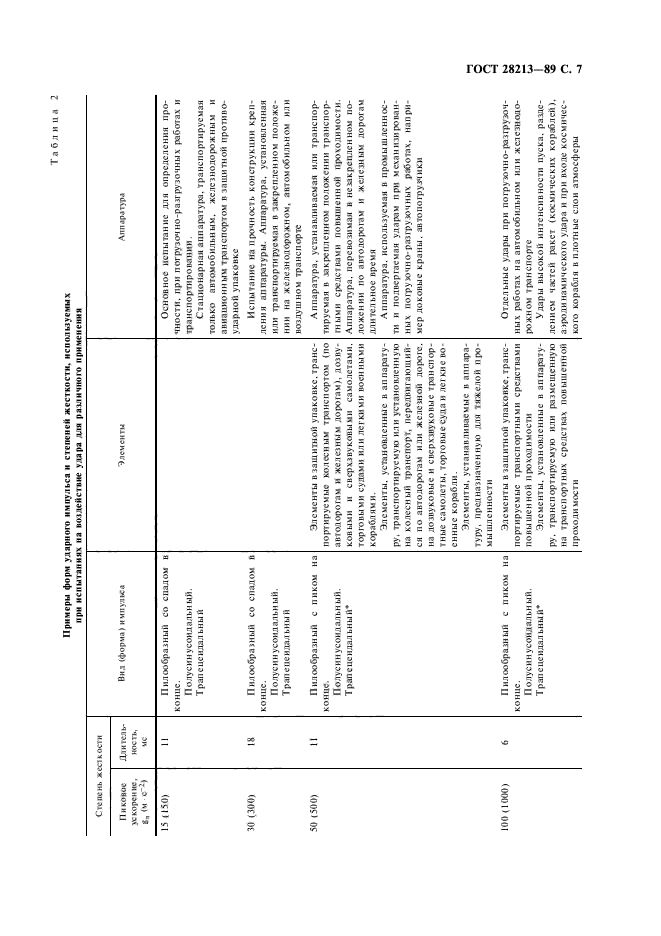

Примеры форм ударною импульса и степеней жесткости, используемых при испытаниях на воздействие удара для различного применения |
||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||
|

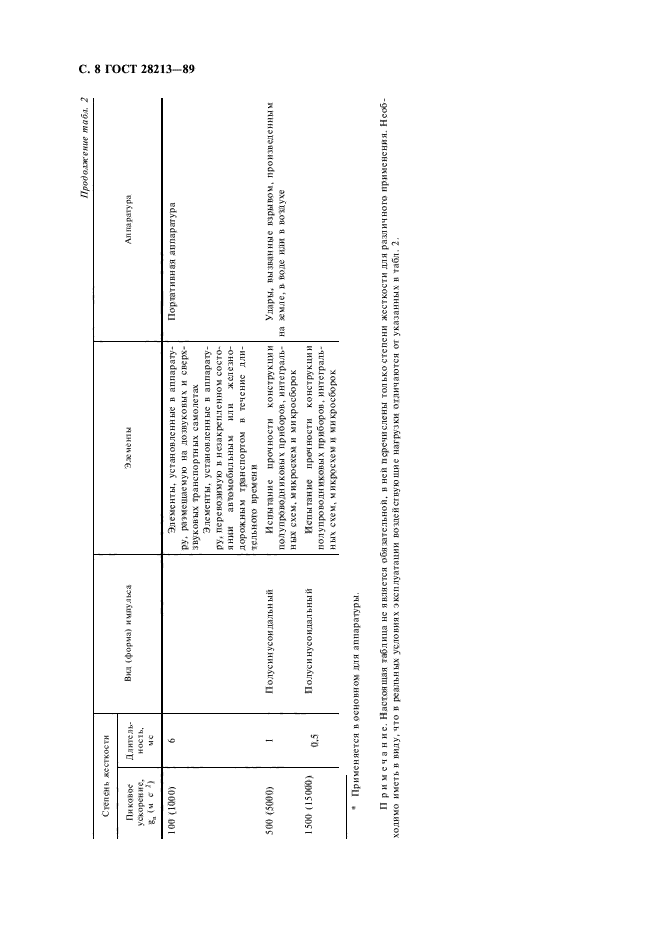

Продолжение табл., 2 |
|||||||||||||||||||||||||
|
|||||||||||||||||||||||||
С. 8 ГОСТ 28213-89
1
Применяется посконном для аппаратуры.
П р и м еч а н не. Настоящая таблица не является обязательной, и ней перечислены тол ько степени жесткости для различного применения. Необходимо иметь в виду, что в реальных условиях эксплуатации воздействующие нагрузки отличаются от указанных в табл. 2.
ГОСТ 28213-89 С. 9

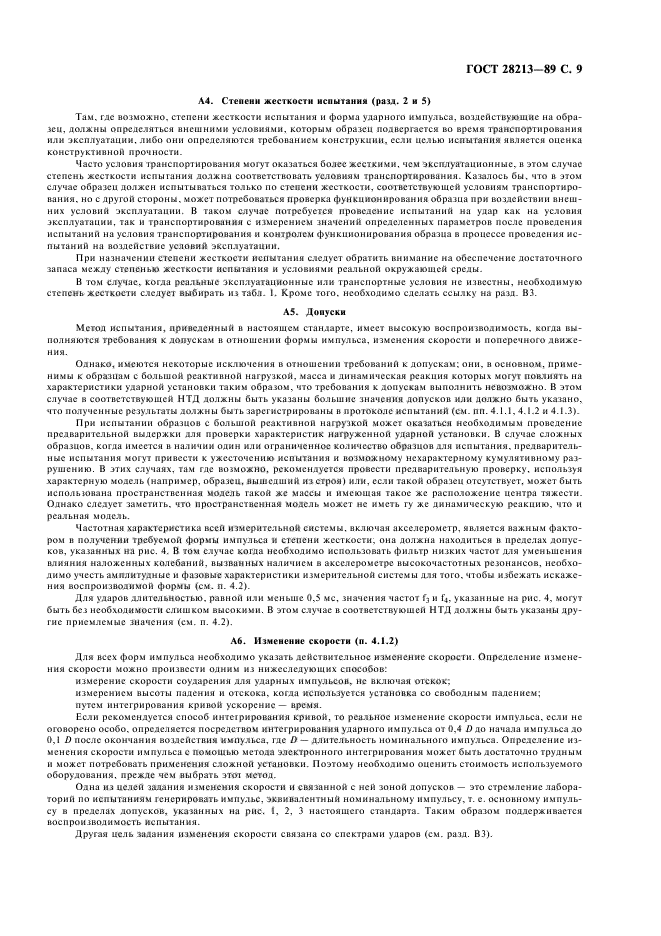

Л4. Степени жесткости испытания (разд. 2 и 5)
Там. где возможно, степени жесткости испытания и форма ударного импульса, воздействующие на образец, должны определяться внешними условиями, которым образен подвергается во время транспортирования или эксплуатации, либо они определяются требованием конструкции, если целью испытания является оценка конструктивной прочности.
Часто условия транспортирования могут оказаться более жесткими, чем эксплуатационные, в этом случае степень жесткости испытания должна соответствовать условиям транспортирования. Казалось бы. что в этом случае образец должен испытываться только по степени жесткости, соответствующей условиям транспортирования. но с другой стороны, может потребоваться проверка функционирования образца при воздействии внешних условий эксплуатации. В таком случае потребуется проведение испытаний на удар как на условия эксплуатации, так и транспортирования с измерением значений определенных параметров после проведения испытаний на условия транспортирования и контролем функционирования образиа в процессе проведения испытаний на воздействие условий эксплуатации.
При назначении степени жесткости испытания следует обратить внимание нз обеспечение достаточного запаса между степенью жесткости испытания и условиями реальной окружающей среды.
В том случае, когда реальные эксплуатационные или транспортные условия не известны, необходимую степень жесткости следует выбирать из табл. I. Кроме того, необходимо сделать ссылку на разд. ВЗ.
А5. Допуски
Метод испытания, приведенный в настоящем стандарте, ихтсст высокую воспроизводимость, когда выполняются требования к допускам в отношений формы импульса, изменения скорости и поперечного движения.
Однако, имеются некоторые исключения в отношении требований к допускам: они. в основном, применимы к образцам с большой реактивной нагрузкой, масса и динамическая реакция которых могут повлиять на характеристики ударной установки таким образом, что требования к допускам выполнить невозможно. В этом случае в соответствующей НТД должны быть указаны большие значения допусков или должно быть указано, что полученные результаты должны быть зарегистрированы в протоколе испытаний (см. пп. 4.1.1.4.1.2 и 4.1.3).
При испытании образцов с большой реактивной нагрузкой может оказаться необходимым проведение предварительной выдержки для проверки характеристик нагруженной ударной установки. В случае сложных образцов, когда имеется в наличии один или ограниченное количество образцов для испытания, предварительные испытания могут привести к ужесточению испытания и возможному нехарактерному кумулятивному разрушению. В этих случаях, там где возможно, рекомендуется провести предварительную проверку, используя характерную модель (например, образец, вышедший из строя) или. если такой образец отсутствует, может быть испольювана пространственная модель гакой же массы и имеющая такое же расположение центра тяжести. Однако следует заметить, что пространственная модель может не иметь гу же динамическую реакцию, что и реальная модель.

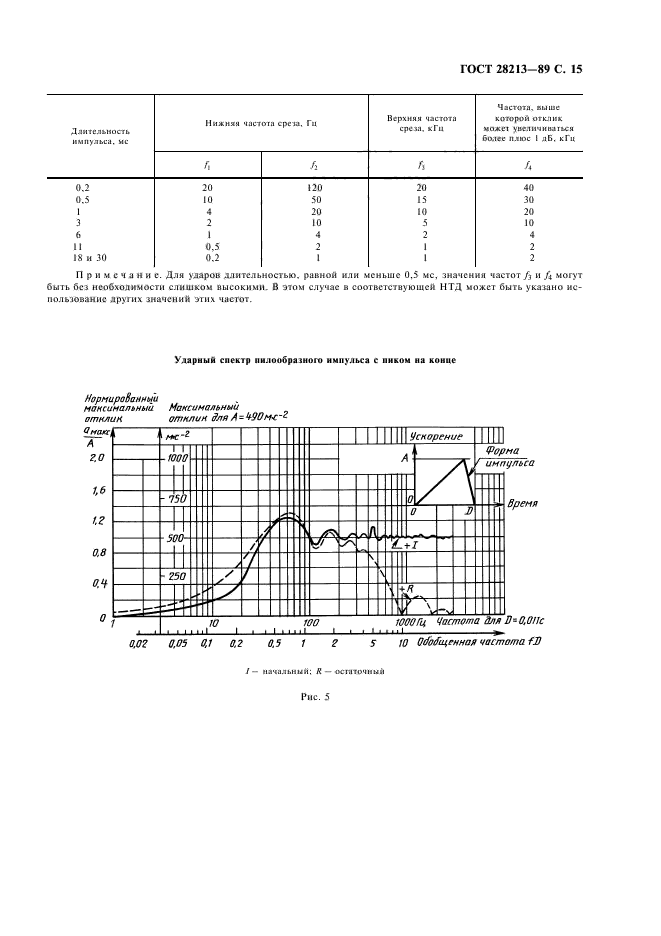

Частотная характеристика всей измерительной системы, включая акселерометр, является важным фактором в получении требуемой формы импульса и степени жесткости, она должна находиться в пределах допусков, указанных на рис. 4. В том случае когда необходимо использовать фильтр низких частот для уменьшения влияния наложенных колебаний, вызванных наличием в акселерометре высокочастотных резонансов, необходимо учесть амплитудные и фазовые характеристики измерительной системы для того, чтобы избежать искажения воспроизводимой формы (см. п. 4.2).
Для ударов длительностью, равной или меньше 0,5 мс, значения частот Г, и Г4, указанные на рис. 4. могут быть без необходимости слишком высокими. В этом случае в соответствующей НТД должны быть указаны другие приемлемые значения (см. п. 4.2).
А6. Изменение скорости (п. 4.1.2)
Для всех форм импульса необходимо указать действительное изменение скорости. Определение изменения скорости можно произвести одним из нижеследующих способов:
измерение скорости соударения для ударных импульсов, не включая отскок:
измерением высоты падения и отскока, когда используется установка со свободным падением:
путем интегрирования кривой ускорение — время.
Если рекомендуется способ интегрирования кривой, то реальное изменение скорости импульса, если не оговорено особо, определяется посредством интегрирования ударного импульса от 0.4 D до начала импульса до 0,1 D после окончания воздействия импульса, где D — длительность номинального импульса. Определение изменения скорости импульса с помощью метода электронного интегрирования может быть достаточно трудным и может потребовать применения сложной установки. Поэтому необходимо оценить стоимость используемого оборудования, прежде чем выбрать этот метод.
Одна из целей задания изменения скорости и связанной с ней зоной допусков — это стремление лабораторий по испытаниям генерировать импульс, эквивалентный номинальному импульсу, т. с. основному импульсу в пределах допусков, указанных на рис. I, 2. 3 настоящего стандарта. Таким образом поддерживается воспроизводимость испытания.
Другая цель задания изменения скорости связана со спектрами ударов (см. разд. ВЗ).
С. 10 ГОСТ 28213-89

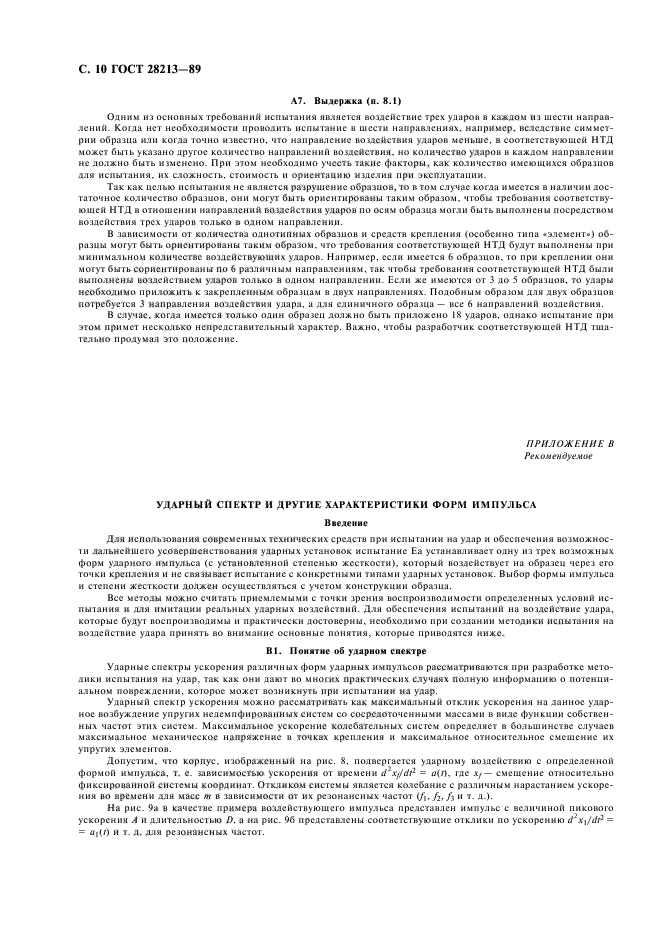

А7. Выдержка (п. 8.1)
Одним из основных требований испытания являсич воздействие трех ударов в каждом из шести направлений. Котла нет необходимости проводить испытание в шести направлениях, например, вследствие симметрии образца или когда точно известно, что направление воздействия ударов меньше, в соответствующей НТД может быи> указано другое количество направлений воздействии, но количество ударов в каждом направлении не должно быть изменено. При этом необходимо учесть такие факторы, как количество имеющихся образное для испытания, их сложность, стоимость и ориентацию изделия при эксплуатации.
Так как целью испытания не является разрушение образцов, то в том случае когда имеется в наличии достаточное количество образцов, они могут быть ориентированы таким образом, чтобы требования соответствующей НТД в отношении направлений воздействия ударов по осям образца могли быть выполнены посредством воздействия трех ударов только в одном направлении.
В зависимости от количества однотипных образцов и средств крепления (особенно типа «элемент») образцы могут быть ориентированы таким образом, что требования соответствующей НТД будут выполнены при минимальном количестве воздействующих ударов. Например, если имеется 6 образцов, то при креплении они могут быть сориентированы по 6 различным направлениям, так чтобы требования соответствующей НТД были выполнены воздействием ударов только а одном направлении. Если же имеются от 3 до 5 образцов, го удары необходимо приложить к закрепленным образцам в двух направлениях. Подобным образом для двух образцов потребуется 3 направления воздействия удара, а для единичного образца — все 6 направлений воздействия.
В случае, когда имеется только один образец должно быть приложено 18 ударов, однзко испытание при этом примет несколько непредставительный характер. Важно, чтобы разработчик соответствующей НТД тщательно продумал это положение.
ПРИЛОЖЕНИЕ В Ре ком ен дуемое
УДАРНЫЙ СПЕКТР И ДРУГИЕ ХАРАКТЕРИСТИКИ ФОРМ ИМПУЛЬСА
Введение
Для использования современных технических средств при испытании на улар и обеспечения возможности дальнейшего усовершенствования ударных установок испытание Еа устанавливает одну из трех возможных форм ударного импульса (с установленной степенью жесткости), который воздействует на образец через его точки крепления и не связывает испытание с конкретными типами ударных установок. Выбор формы импульса и степени жесткости должен осуществляться с учетом конструкции образца.
Все методы можно считать приемлемыми с точки зрения воспроизводимости определенных условий испытания и для имитации реальных ударных воздействий. Для обеспечения испытаний на воздействие удара, которые будут воспроизводимы и практически достоверны, необходимо при создании методики испытания на воздействие удара принять во внимание основные понятия, которые приводятся ниже.

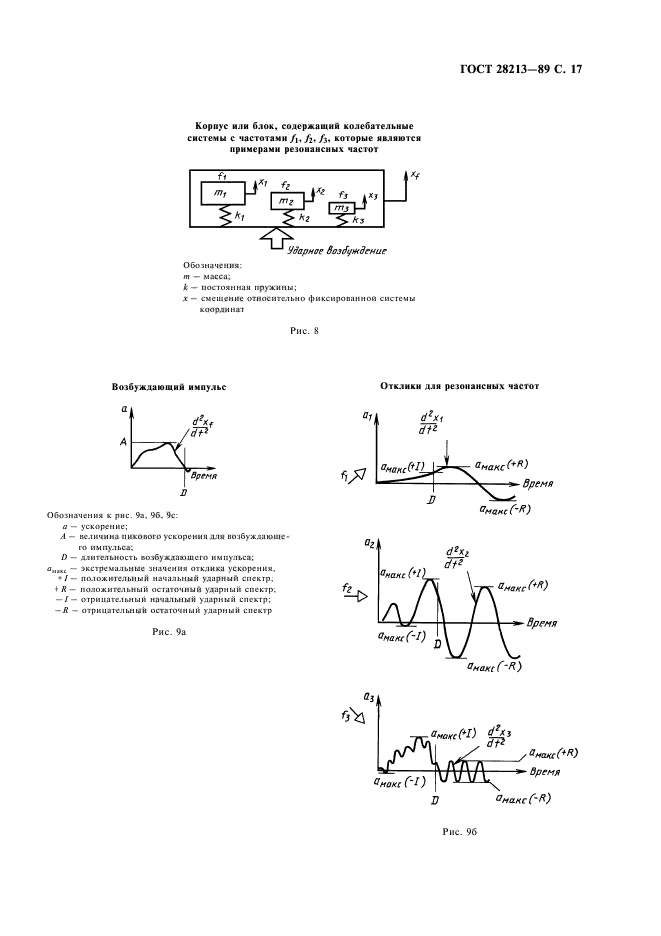

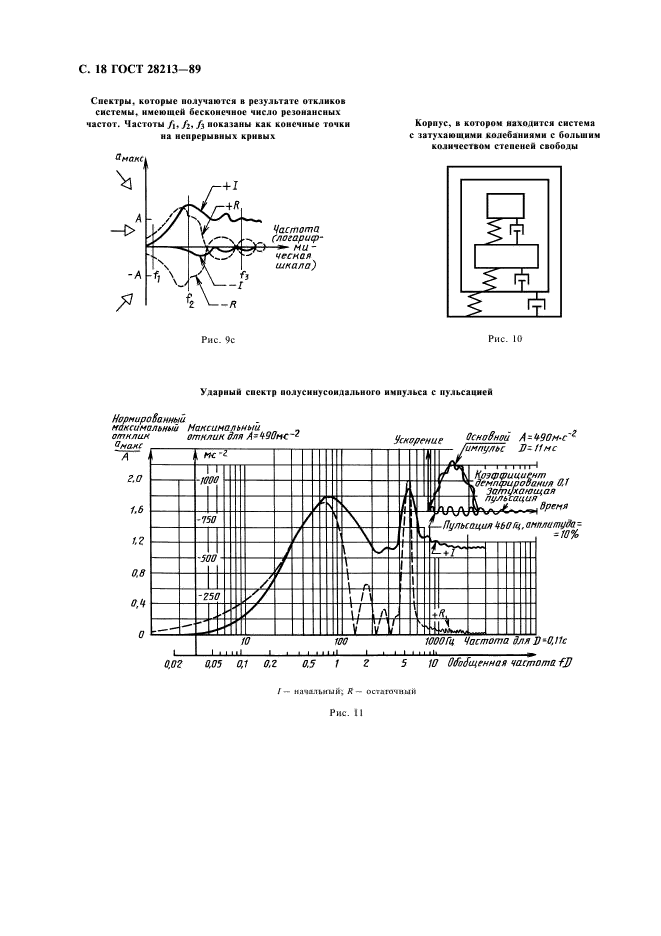

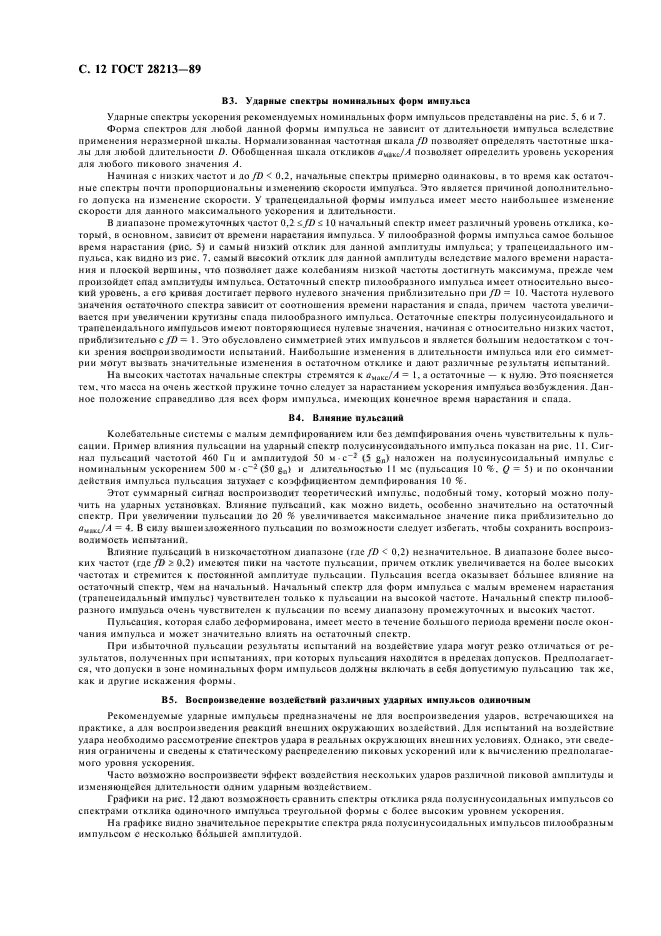

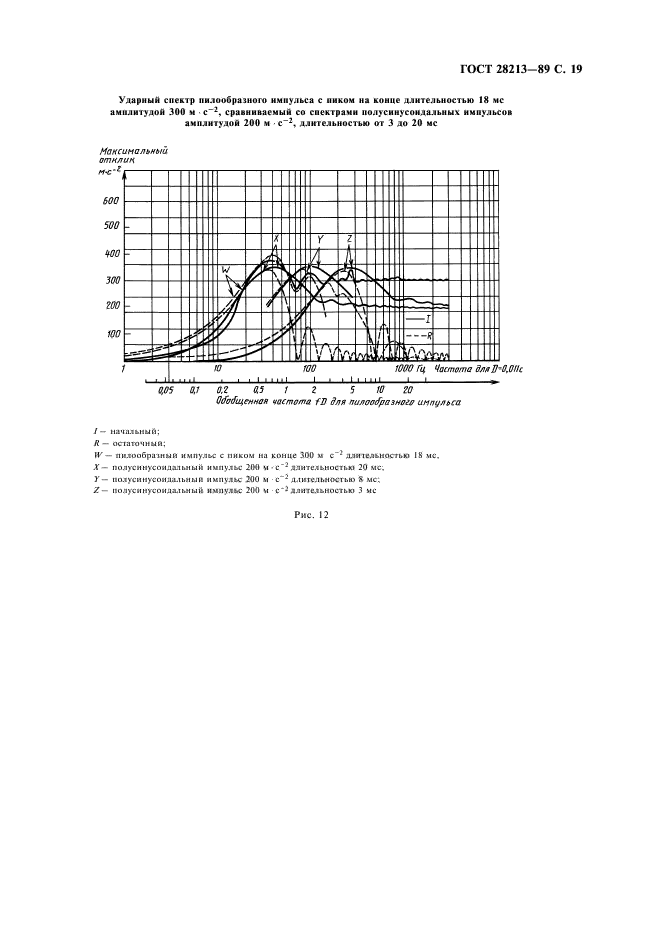

ВI. Понятие об ударном спектре
Ударные спектры ускорения различных форм ударных импульсов рассматриваются при разработке методики испытания на удар, так как они дают во многих практических случаях полную информацию о потенциальном повреждении, которое может возникнуть при испытании на удар.

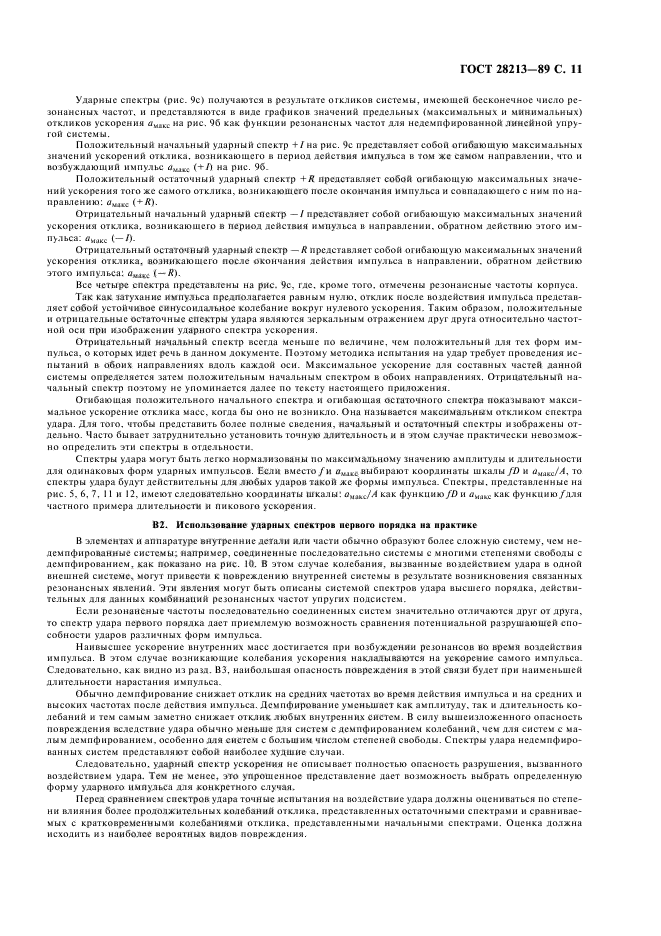

Ударный спектр ускорения можно рассхтрипать как максимальный отклик ускорения на данное ударное возбуждение упругих недемпфированных систем со сосредоточенными массами в виде функции собственных частот этих систем. Максимальное ускорение колебательных систем определяет в большинстве случаев максимальное механическое напряжение в точках крепления и максимальное относительное смешени
