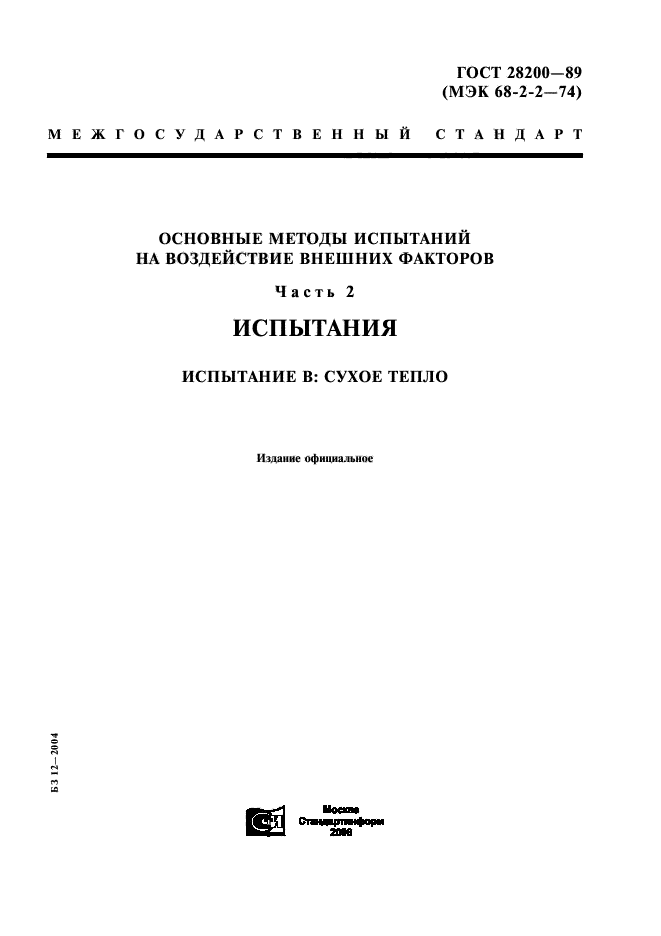

ГОСТ 28200-89 (МЭК 68-2-2-74)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ОСНОВНЫЕ МЕТОДЫ ИСПЫТАНИЙ НА ВОЗДЕЙСТВИЕ ВНЕШНИХ ФАКТОРОВ

Часть 2

ИСПЫТАНИЯ

ИСПЫТАНИЕ В: СУХОЕ ТЕПЛО

Издание официальное

БЗ 12- 2004

^Uootm jg5J Стаифпмфори

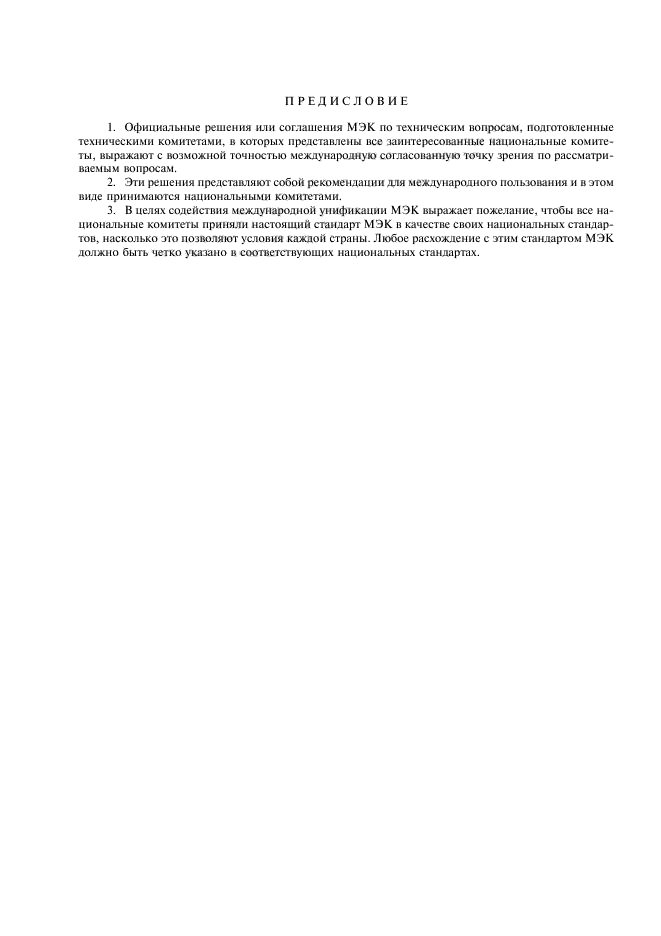

ПРЕДИСЛОВИЕ

1. Официальные решения или соглашения МЭК по техническим вопросам, подготовленные техническими комитетами, в которых представлены все заинтересованные национальные комитеты, выражают с возможной точностью международную согласованную точку зрения по рассматриваемым вопросам.

2. Эти решения представляют собой рекомендации для международного пользования и в этом виде принимаются национальными комитетами.

3. В целях содействия международной унификации МЭК выражает пожелание, чтобы все национальные комитеты приняли настоящий стандарт МЭК в качестве своих национальных стандартов, насколько это позволяют условия каждой страны. Любое расхождение с этим стандартом МЭК должно быть четко указано в соответствующих национальных стандартах.

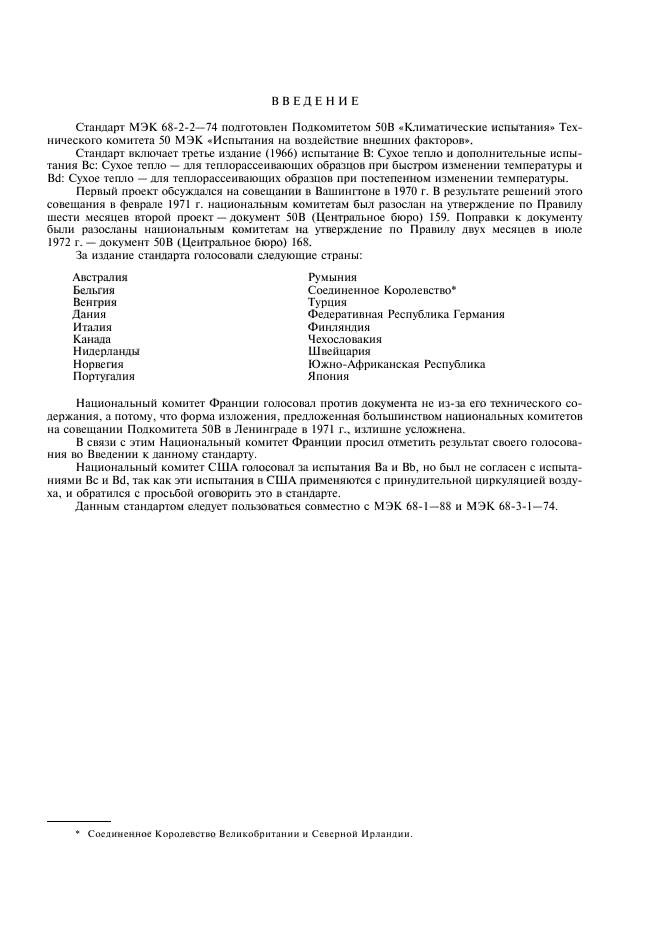

ВВЕДЕНИЕ

Стандарт МЭК 68-2-2—74 подготовлен Подкомитетом ЗОВ «Климатические испытания* Технического комитета 50 МЭК «Испытания на воздействие внешних факторов*.

Стандарт включает третье издание (1966) испытание В: Сухое тепло и дополнительные испытания Вс: Сухое тепло — для теплорассеивающих образцов при быстром изменении температуры и Bd: Сухое тепло — для теплорассеивающих образиов при постепенном изменении температуры.

Первый проект обсуждался на совещании в Вашингтоне в 1970 г. В результате решений этого совещания в феврале 1971 г. национальным комитетам был разослан на утверждение по Правилу шести месяцев второй проект — документ ЗОВ (Центральное бюро) 159. Поправки к документу были разосланы национальным комитетам на утверждение по Правилу двух месяцев в июле 1972 г. — документ 50В (Центральное бюро) 168.

За издание стандарта голосовали следующие страны:

Австралия Румыния

Бельгия Соединенное Королевство*

Венгрия Турция

Дания Федеративная Республика Германия

Италия Финляндия

Канада Чехословакия

Нидерланды Швейцария

Норвегия Южно-Африканская Республика

Португалия Япония

Национальный комитет Франции голосовал против документа не из-за его технического содержания. а потому, что форма изложения, предложенная большинством национальных комитетов на совещании Подкомитета 50В в Ленинграде в 1971 г., излишне усложнена.

В связи с этим Национальный комитет Франции просил отметить результат своего голосования во Введении к данному стандарту.

Национальный комитет США голосовал за испытания Ва и ВЬ. но был не согласен с испытаниями Вс и Bd. так как эти испытания в США применяются с принудительной циркуляцией воздуха, и обратился с просьбой оговорить это в стандарте.

Данным стандартом следует пользоваться совместно с МЭК 68-1—88 и МЭК 68-3-1—74.

♦ Соединенное Королевство Великобритании и Северной Ирландии.

УДК 621.38.620.193:006.354 Группа Э29

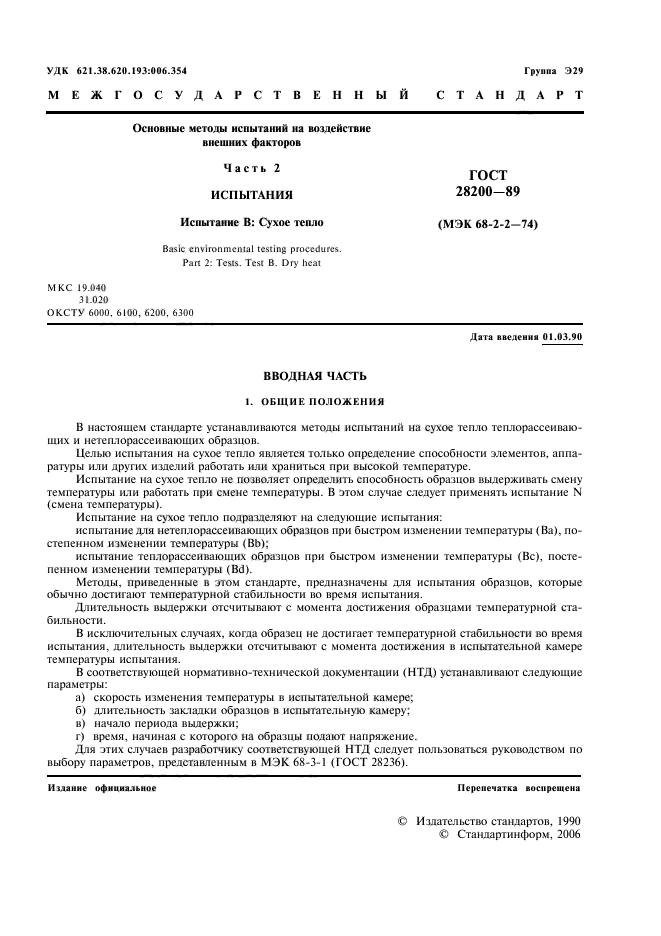

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Основные методы испытаний на воздействие внешних факторов

Часть 2

гост

28200-89 (МЭК 68-2-2-74)

ИСПЫТАНИЯ

Испытание В: Сухое тепло

Basic environmental testing procedures.

Part 2: Tests. Test B. Dry heat

M КС 19.040 31.020

ОКСТУ 6000. 6100, 6200. 6300

Дата в веления 01.03.90

ВВОДНАЯ ЧАСТЬ 1. ОБЩИЕ ПОЛОЖЕНИЯ

В настоящем стандарте устанавливаются методы испытаний на сухое тепло теплорассеиваю-шнх и нетеплорассеивающих образцов.

Целью испытания па сухое тепло является только определение способности элементов, аппаратуры или других изделий работать или храниться при высокой температуре.

Испытание на сухое тепло не позволяет определить способность образцов выдерживать смену температуры или работать при смене температуры. В этом случае следует применять испытание N (смена температуры).

Испытание на сухое тепло подразделяют на следующие испытания:

испытание для нетеплорассеивающих образцов при быстром изменении температуры (Ва), постепенном изменении температуры (ВЬ);

испытание теплорассеивающих образцов при быстром изменении температуры (Вс), постепенном изменении температуры (Bd).

Методы, приведенные в этом стандарте, предназначены для испытания образцов, которые обычно достигают температурной стабильности во время испытания.

Длительность выдержки отсчитывают с момента достижения образцами температурной стабильности.

В исключительных случаях, когда образен не достигает температурной стабильности во время испытания, длительность выдержки отсчитывают с момента достижения в испытательной камере температуры испытания.

В соответствующей нормативно-технической документации (Н’ГД) устанавливают следующие параметры:

а) скорость изменения температуры в испытательной камере;

б) длительность закладки образцов в испытательную камеру:

в) начало периода выдержки;

г) время, начиная с которого на образцы подают напряжение.

Для этих случаев разработчику соответствующей НТД следует пользоваться руководством по выбору параметров, представленным в МЭК 68-3-1 (ГОСТ 2X236).

II манне официальное Переиечатка воспрещена

<£> Издательство стандартов. 1990 © Стандарпшформ, 20(36

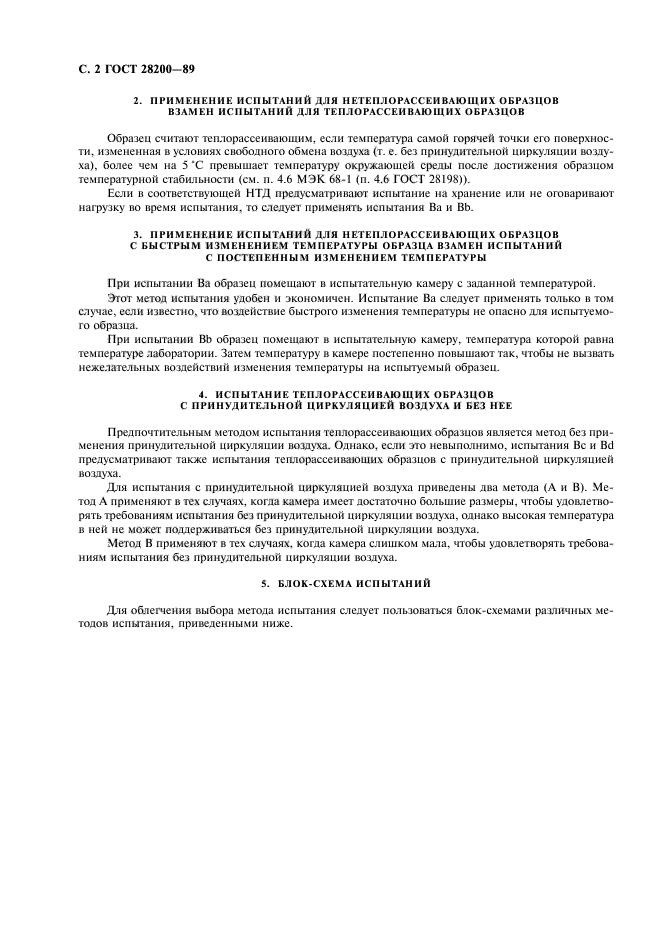

С. 2 ГОСТ 28200-89

2. ПРИМЕНЕНИЕ ИСПЫТАНИЙ ДЛЯ НЕТЕПЛОРАССЕИВЛЮШИХ ОБРАЗЦОВ

ВЗАМЕН ИСПЫТАНИЙ ДЛЯ ТЕПЛОРАССЕИВАЮЩИХ ОБРАЗЦОВ

Образец считают теплорассемвающнм, если температура самой горячей точки его поверхности. измененная в условиях свободного обмена воздуха (т. е. без принудительной циркуляции воздуха), более чем на 5 *С превышает температуру окружающей среды после достижения образном температурной стабильности (см. п. 4.6 МЭК 68-! (п. 4.6 ГОСТ 28198)).

Если в соответствующей Н ГД предусматривают испытание на хранение или не оговаривают нагрузку во время испытания, то следует применять испытания Ва и ВЬ.

3. ПРИМЕНЕНИЕ ИСПЫТАНИЙ ДЛЯ НЕТЕПЛОРАССЕИВАЮЩИХ ОБРАЗЦОВ С БЫСТРЫМ ИЗМЕНЕНИЕМ ТЕМПЕРАТУРЫ ОБРАЗЦА ВЗАМЕН ИСПЫТАНИЙ

С ПОСТЕПЕННЫМ ИЗМЕНЕНИЕМ ТЕМПЕРАТУРЫ

При испытании Ва образец помешают в испытательную камеру с заданной температурой.

Этот метод испытания удобен и экономичен. Испытание Ва следует применять только в том случае, если известно, что воздействие быстрого изменения температуры не опасно для испытуемого образна.

При испытании ВЬ образец помешают в испытательную камеру, температура которой равна температуре лаборатории. Затем температуру в камере постепенно повышают так, чтобы не вызвать нежелательных воздействий изменения температуры на испытуемый образец.

4. ИСПЫТАНИЕ ТЕПЛОРАССЕИВАЮЩИХ ОБРАЗЦОВ С ПРИНУДИТЕЛЬНОЙ ЦИРКУЛЯЦИЕЙ ВОЗДУХА И БЕЗ НЕЕ

Предпочтительным методом испытания теплорассенваюшнх образцов является метод без применения принудительной циркуляции воздуха. Однако, если это невыполнимо, испытания Вс и Bd предусматривают также испытания теплорассенваюшнх образцов с принудительной циркуляцией воздуха.

Для испытания с принудительной циркуляцией воздуха приведены два метода (А и В). Метод А применяют в тех случаях, когда камера имеет достаточно большие размеры, чтобы удоазетво-рять требованиям испытания без принудительной циркуляции воздуха, однако высокая температура в ней не может поддерживаться без принудительной циркуляции воздуха.

Метод В применяют в тех случаях, когда камера слишком мала, чтобы удовлетворять требованиям испытания без принудительной циркуляции воздуха.

5. БЛОК-СХЕМА ИСПЫТАНИЙ

Для облегчения выбора метода испытания следует пользоваться блок-схемами различных методов испытания, приведенными ниже.

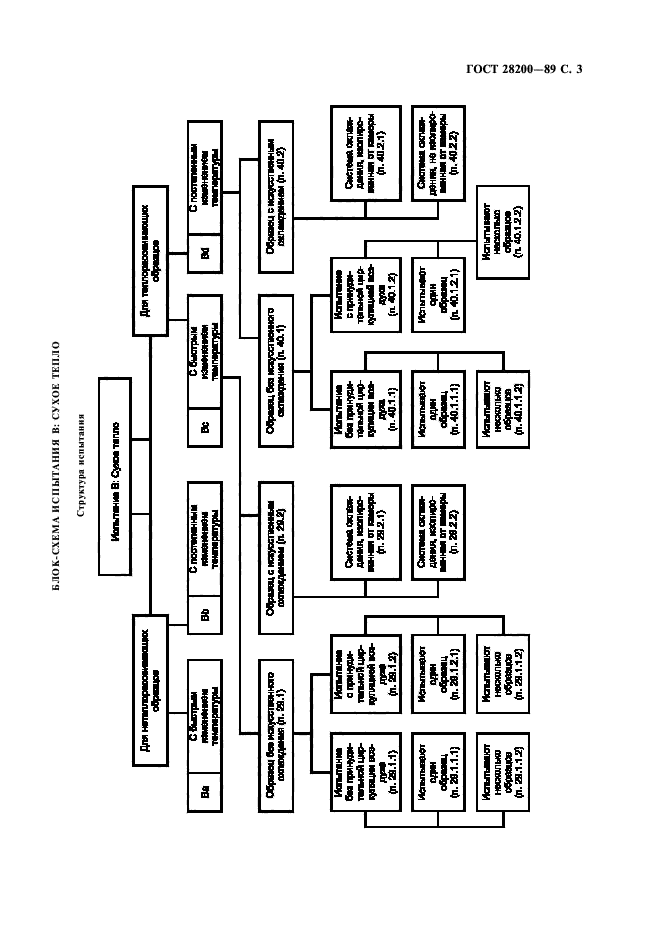

БЛОК-СХЕМА ИСПЫТАНИЯ В: СУХОЕ ТЕПЛО Структура испытания

ГОСТ 28200 -89 С. 3

С. 4 ГОСТ 28200-89

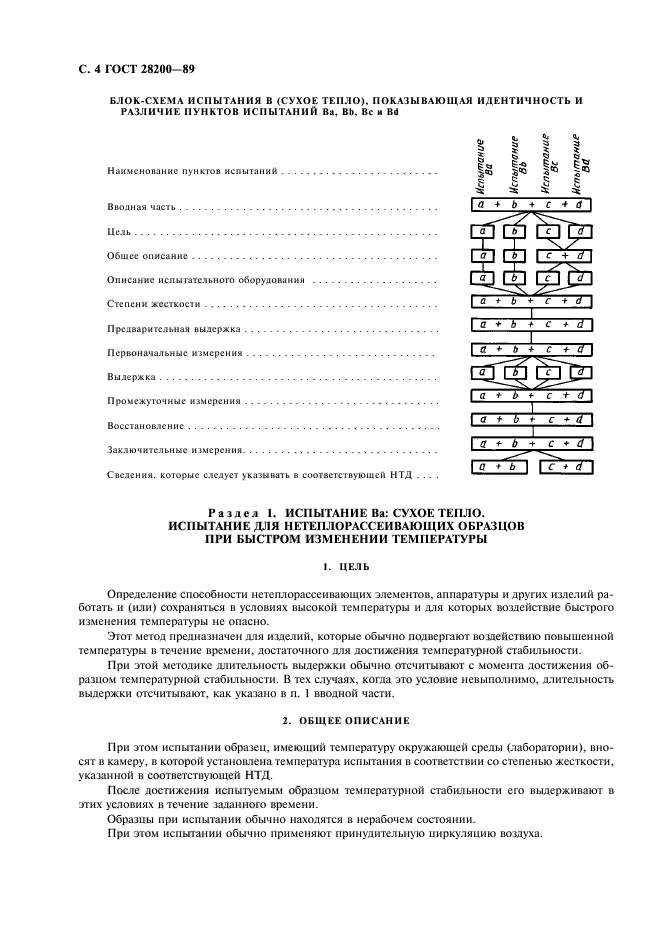

БЛОК-СХЕМА ИСПЫТАНИЯ В (СУХОЕ ТЕПЛО). ПОКАЗЫВАЮЩАЯ ИДЕНТИЧНОСТЬ И РАЗЛИЧИЕ ПУНКТОВ ИСПЫТАНИЙ Ва. ВЬ. Вс и Bd

Наименование пунктов испытаний

«и

I^s

пыта

Вс

Вволная часть . .

Цель………

Обшсс описание

Описание испытательного оборудования Степени жесткости…………….

Предварительная выдержка Первоначальные измерения

Выдержка…………..

Промежуточные измерения Восстановление ………

Заключительные измерения………………………

Сведения, которые следует указывать в соответствующей НТД

Раздел 1. ИСПЫТАНИЕ Ва: СУХОЕ ТЕПЛО.

ИСПЫТАНИЕ ДЛЯ НЕТЕПЛОРАССЕИВАЮЩИХ ОБРАЗЦОВ ПРИ БЫСТРОМ ИЗМЕНЕНИИ ТЕМПЕРАТУРЫ

I. ЦЕЛЬ

Определение способности нетеплорассеивающих элементов, аппаратуры и других изделий работать и (или) сохраняться и условиях высокой температуры и для которых воздействие быстрого изменения температуры не опасно.

Этот метод предназначен дая изделий, которые обычно подвергают воздействию повышенной температуры в течение времени, достаточного для достижения температурной стабильности.

При этой методике длительность выдержки обычно отсчитывают с момента достижения образном температурной стабильности. В тех случаях, когда это условие невыполнимо, длительность выдержки отсчитынают. как указано в п. 1 вводной части.

2. ОБЩЕЕ ОПИСАНИЕ

При этом испытании образец, имеющий температуру окружающей среды (лаборатории), вносят в камеру, в которой установлена температура испытания в соответствии со степенью жесткости, указанной в соотиетствующей НТД.

После достижения испытуемым образцом температурной стабильности его выдерживают в этих условиях в течение заданного времени.

Образны при испытании обычно находятся в нерабочем состоянии.

При этом испытании обычно применяют принудительную циркуляцию воздуха.

ГОСТ 28200 -89 С. 5

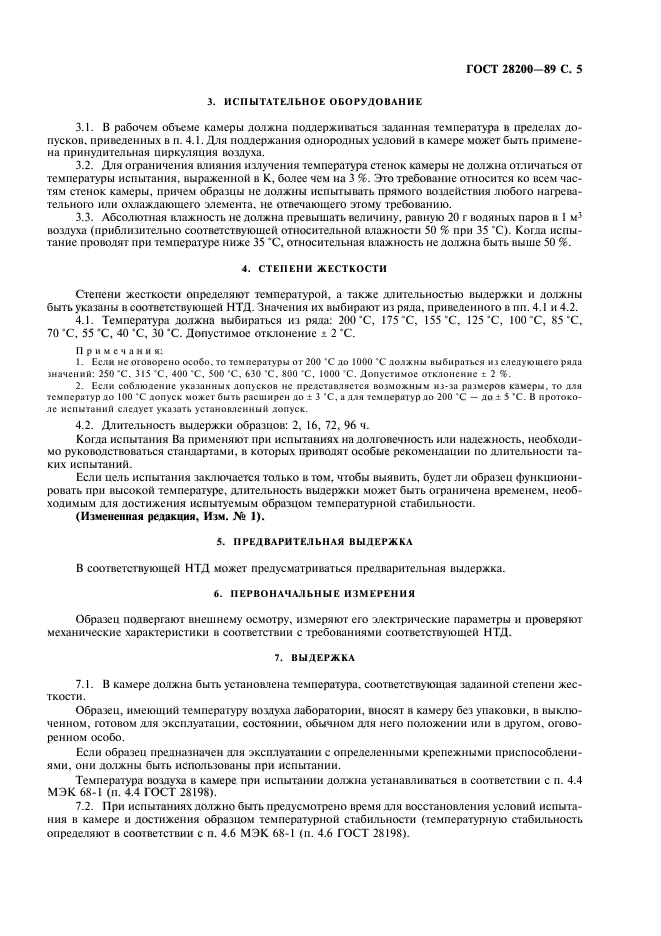

3. ИСПЫТАТЕЛЬНОЕ ОБОРУДОВАНИЕ

3.1. В рабочем объеме камеры должна поддерживаться заданная температура в пределах допусков. приведенных в п. 4.1. Дня поддержания однородных условий в камере может быть применена принудительная циркуляция воздуха.

3.2. Для ограничения влияния излучения температура стенок камеры не должна отличаться от температуры испытания, выраженной в К. более чем на 3 %. Это требование относится ко всем частям стенок камеры, причем образцы не должны испытывать прямого воздействия любого нагревательного или охлаждающего элемента, не отвечающего этому требованию.

3.3. Абсолютная влажность не должна превышать величину, равную 20 г водяных паров в I м³ воздуха (приблизительно соответствующей относительной влажности 50 % при 35 «С). Когда испытание проводят при температуре ниже 35 *С. относительная влажность не должна быть выше 50 %.

4. СТЕПЕНИ ЖЕСТКОСТИ

Степени жесткости определяют температурой, а также длительностью выдержки и должны быть указаны в соответствующей Н’ГД. Значения их выбирают из ряда, приведенного в пп. 4.! и 4.2.

4.1. Температура должна выбираться из ряда: 200‘С, 175 “С, 155 «С, 125’С, 100 “С, 85 “С. 70 ‘С. 55 *С, 40 *С, 30 ‘С. Допустимое отклонение ± 2 “С.

Примечания:

1. Если не оговорено особо, то температуры от 200 «С до 1000 *С должны выбираться из следующего ряда значений: 250 *С. 315 “С. 400 ‘С. 500 ‘С. 630 «С. 800 «С, 1000 *С. Допустимое отклонение t 2 %.

2. Если соблюдение указанных допусков не представляется возможным из-за размеров камеры, то для температур до 100 *С допуск может быть расширен до ± 3 ‘С. а для температур до 200 *С — до ± 5 «С. В протоколе испытаний следует указать установленный допуск.

4.2. Длительность выдержки образцов: 2, 16. 72, 96 ч.

Когда испытания Ва применяют при испытаниях на долговечность или надежность, необходимо руководствоваться стандартами, в которых приводят особые рекомендации по длительности таких испытаний.

Если цель испытания заключается только в том. чтобы выявить, будет ли образец функционировать при высокой температуре, длительность выдержки может быть ограничена временем, необходимым для достижения испытуемым образцом температурной стабильности.

(Измененная редакция, Изм. № 1).

5. ПРЕДВАРИТЕЛЬНАЯ ВЫДЕРЖКА

В соответствующей НТД может предусматриваться предварительная выдержка.

6. ПЕРВОНАЧАЛЬНЫЕ ИЗМЕРЕНИЯ

Образец подвергают внешнему осмотру, измеряют его электрические параметры и проверяют механические характеристики в соответствии с требованиями соответствующей НТД.

7. ВЫДЕРЖКА

7.1. В камере должна быть установлена температура, соответствующая заданной степени жесткости.

Образец, имеющий температуру воздуха лаборатории, вносят в камеру без упаковки, в выключенном. готовом для эксплуатации, состоянии, обычном для него положении или в другом, оговоренном особо.

Если образец предназначен для эксплуатации с определенными крепежными приспособлениями, они должны быть использованы при испытании.

Температура воздуха в камере при испытании должна устанавливаться в соответствии с п. 4.4 МЭК 68-1 (п. 4.4 ГОСТ 28198).

7.2. При испытаниях должно быть предусмотрено время для восстаноатення условий испытания в камере и достижения образцом температурной стабильности (температурную стабильность определяют в соответствии с п. 4.6 МЭК 68-1 (п. 4.6 ГОСТ 28198).

С. 6 ГОСТ 28200-89

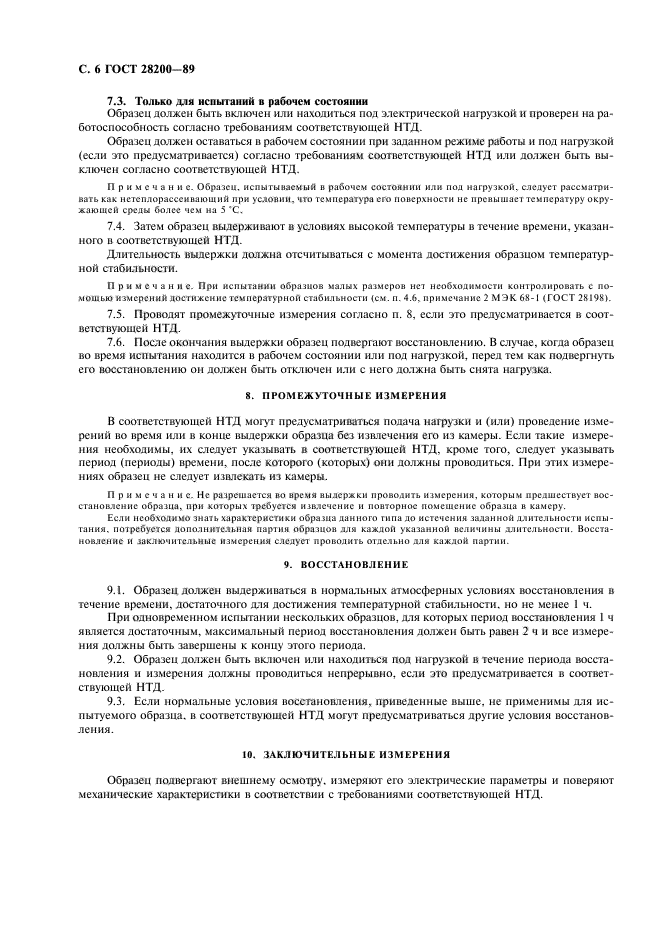

7.3. Только для испытаний в рабочем состоянии

Образец должен быть включен или находиться под электрической нагрузкой и проверен на работоспособность согласно требованиям соответствующей НТД.

Образец должен оставаться в рабочем состоянии при заданном режиме работы и под нагрузкой (если это предусматривается) согласно требованиям соответствующей НТД или должен быть выключен согласно соответствующей НТД.

П р и м с ч а н и с. Образец, испытываемый в рабочем состоянии или под нагрузкой, следует рассматривать как нетеплорассеиваюший при условии, что температура сто поверхности не превышает температуру окружающей среды более чем на 5 ‘С.

7.4. Затем образец выдерживают в условиях высокой температуры в течение времени, указанного в соответствующей НТД.

Длительность выдержки должна отсчитываться с момента достижения образцом температурной стабильности.

Примечание. При испытании образцов малых размеров нет необходимости контролировать с помощью измерений достижение температурной стабильности (см. п. 4.6. примечание 2 МЭК 68-1 (ГОСТ 28198).

7.5. Проводят промежуточные измерения согласно п. 8, если это предусматривается в соответствующей НГД.

7.6. После окончания выдержки образец подвергают восстановлению. В случае, когда образец во время испытания находится в рабочем состоянии или под нагрузкой, перед тем как подвергнуть его восстановлению он должен быть отключен или с него должна быть снята нагрузка.

8. ПРОМЕЖУТОЧНЫЕ ИЗМЕРЕНИЯ

В соответствующей НТД могут предусматриваться полача нагрузки и (или) проведение измерений во время или в конце выдержки образца без извлечения его из камеры. Если такие измерения необходимы, их следует указывать в соответствующей НТД, кроме того, следует указывать период (периоды) времени, после которого (которых) они должны проводиться. При этих измерениях образец не следует извлекать из камеры.

Примечание. Не разрешается во время выдержки проводить измерения, которым предшествует восстановление образца, при которых требуется извлечение и повторное помещение образца в камеру.

Если необходимо знать характеристики образца данного типа до истечения заданной длительности испытания. потребуется дополнительная партия образцов для каждой указанной величины длительности. Восстановление и заключительные измерения следует проводить отдельно для каждой партии.

9. ВОССТАНОВЛЕНИЕ

9.1. Образец должен выдерживаться в нормальных атмосферных условиях восстановления в течение времени, достаточного для достижения температурной стабильности, но не менее 1 ч.

При одновременном испытании нескольких образцов, для которых период восстановления 1 ч является достаточным, максимальный период восстановления должен быть равен 2 ч и все измерения должны быть завершены к концу этого периода.

9.2. Образец должен быть включен или находиться под нагрузкой в течение периода восстановления и измерения должны проводиться непрерывно, если это предусматривается в соответствующей НТД.

9.3. Если нормальные условия восстановления, приведенные выше, не применимы для испытуемого образца, в соответствующей НТД могут предусматриваться другие условия восстановления.

10. ЗАКЛЮЧИТЕЛЬНЫЕ ИЗМЕРЕНИЯ

Образец подвергают внешнему осмотру, измеряют его электрические параметры и поверяют механические характеристики в соответствии с требованиями соответствующей НТД.

ГОСТ 28200 -89 С. 7

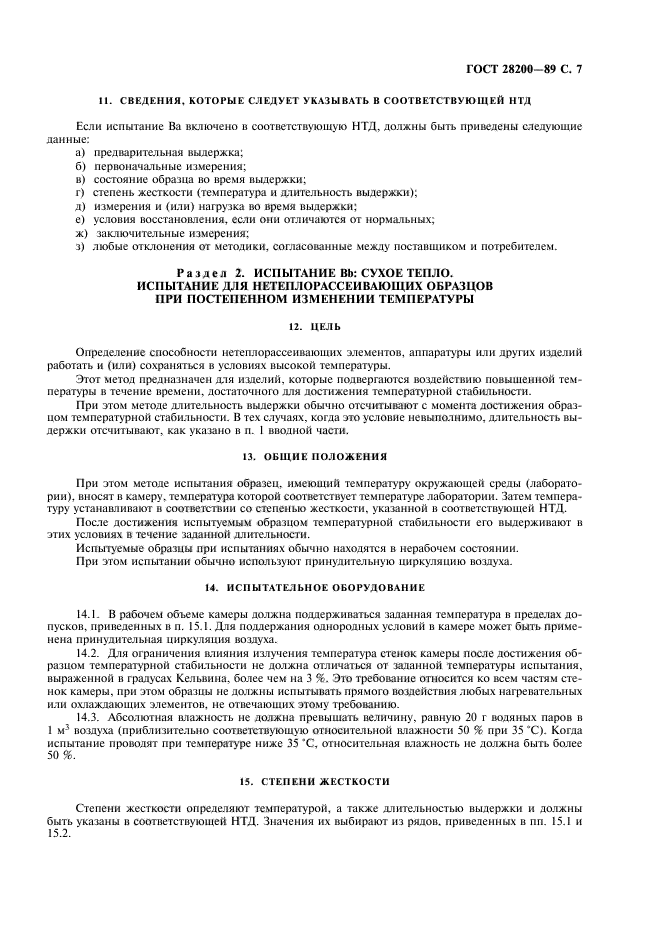

И. СВЕДЕНИЯ. КОТОРЫЕ СЛЕДУЕТ УКАЗЫВАТЬ В СООТВЕТСТВУЮЩЕЙ НТД

Если испытание Ва включено в соответствующую НТД, должны быть приведены следующие данные:

а) предварительная выдержка;

б) первоначальные измерения;

в) состояние образна во время выдержки:

г) степень жесткости (температура и длительность выдержки);

д) измерения и (или) нагрузка во время выдержки:

е) условия восстановления, если они отличаются от нормальных;

ж) заключительные измерения:

з) любые отклонения от методики, согласованные между поставщиком и потребителем.

Раздел 2. ИСПЫТАНИЕ ВЬ: СУХОЕ ТЕПЛО.

ИСПЫТАНИЕ ДЛЯ НЕТЕПЛОРАССЕИВАЮЩИХ ОБРАЗЦОВ ПРИ ПОСТЕПЕННОМ ИЗМЕНЕНИИ ТЕМПЕРАТУРЫ

12. ЦЕЛЬ

Определение способности нетеплорассеивающих элементов, аппаратуры или других изделий работать и (или) сохраняться в условиях высокой температуры.

Этот метод предназначен для изделий, которые подвергаются воздействию повышенной температуры в течение времени, достаточного для достижения температурной стабильности.

При этом методе длительность выдержки обычно отсч»ггывают с момента достижения образ-цом температурной стабильности. В тех случаях, когда это условие невыполнимо, длительность выдержки отсчитывают, как указано в п. I вводной части.

13. ОБЩИЕ ПОЛОЖЕНИЯ

При этом методе испытания образец, имеющий температуру окружающей среды (лаборатории). вносят в камеру, температура которой соответствует температуре лаборатории. Затем температуру устанавливают в соответствии со степенью жесткости, указанной в соответствующей НТД.

После достижения испытуемым образном температурной стабильности его выдерживают в этих условиях в течение заданной длительности.

Испытуемые образцы при испытаниях обычно находятся в нерабочем состоянии.

При этом испытании обычно используют принудительную циркуляцию воздуха.

14. ИСПЫТАТЕЛЬНОЕ ОБОРУДОВАНИЕ

14.1. В рабочем объеме камеры должна поддерживаться заданная температура в пределах допусков, приведенных в п. 15.1. Для поддержания однородных условий в камере может быть применена принудительная циркуляиия воздуха.

14.2. Для ограничения влияния излучения температура стенок камеры после достижения образном температурной стабильности не должна отличаться от заданной температуры испытания, выраженной в градусах Кельвина, более чем на 3 %. Это требование относится ко всем частям стенок камеры, при этом образиы не должны испытывать прямого воздействия любых нагревательных или охлаждающих элементов, не отвечающих этому требованию.

14.3. Абсолютная влажность не должна превышать величину, равную 20 г водяных паров в 1 м³ воздуха (приблизительно соответствующую относительной влажности 50 % при 35 «С). Когда испытание проводят при температуре ниже 35 ‘С, относительная влажность не должна быть более 50 %.

15. СТЕПЕНИ ЖЕСТКОСТИ

Степени жесткости определяют температурой, а также длительностью выдержки и должны быть указаны в соответствующей НТД. Значения их выбирают из рядов, приведенных в пп. 15.1 и 15.2.

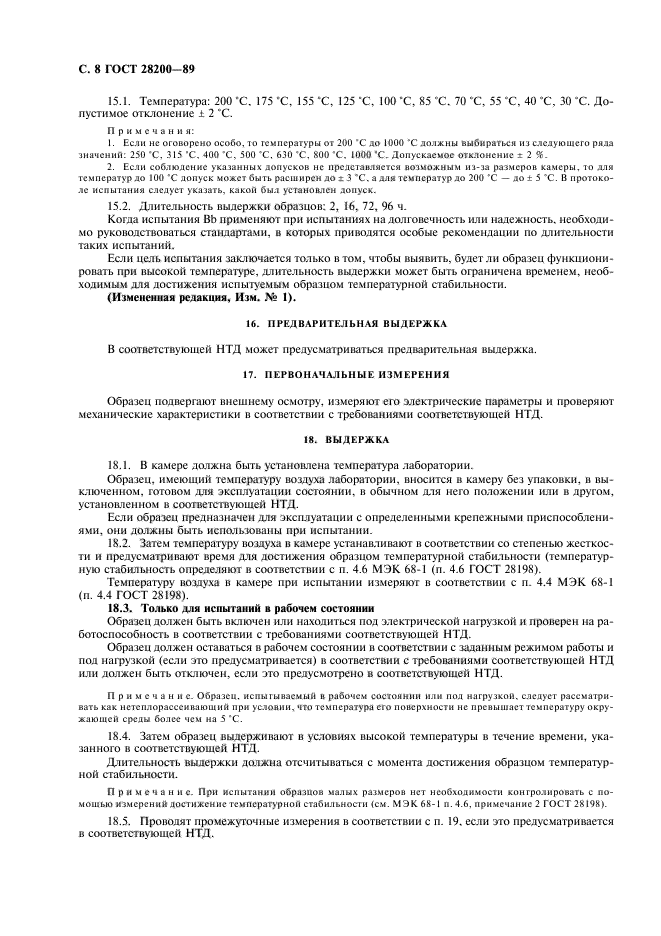

С. 8 ГОСТ 28200-89

15.1. Температура: 200 ‘С. 175 *С, 155 ‘С, 125 *С, 100 *С\ 85 «С. 70 ‘С, 55 *С, 40 ’С, 30 «С. Допустимое отклонение ± 2 «С.

Примечай и я:

1. Если не оговорено особо, то температуры от 200 ‘С до 1000 ‘С должны выбираться из следующего ряда эначсниП: 250 ‘С. 315 ’С. 400 «С, 500 «С. 630 ‘С. 800 *С. 1000 *С. Допускаемое отклонение т 2

2. Если соблюдение указанных допусков не представляется возможным из-за размеров камеры, то для температур до 100 ‘С допуск может быть расширен до г 3 «С. а для температур до 200 ‘С — до ± 5 «С. В протоколе испытания следует указать, какой был установлен допуск.

15.2. Длительность пыдержкн образцов: 2, 16, 72, % ч.

Когда испытания ВЬ применяют при испытаниях на долговечность или надежность, необходимо руководствоваться стандартами, в которых приводятся особые рекомендации по длительности таких испытаний.

Если цель испытания заключается только в том, чтобы выявить, будет ли образец функционировать при высокой температуре, длительность выдержки может быть ограничена временем, необходимым для достижения испытуемым образном температурной стабильности.

(Измененная редакция, Изм. № 1).

16. ПРЕДВАРИТЕЛЬНАЯ ВЫДЕРЖКА

В соответствующей НТД может предусматриваться предварительная выдержка.

17. ПЕРВОНАЧАЛЬНЫЕ ИЗМЕРЕНИЯ

18. ВЫДЕРЖКА

18.1. В камере должна быть установлена температура лаборатории.

Образец, имеющий температуру воздуха лаборатории, вносится в камеру без упаковки, в выключенном. готовом для эксплуатации состоянии, в обычном для него положении или в другом, установленном в соответствующей НТД.

18.2. Затем температуру воздуха в камере устанавливают в соответствии со степенью жесткости и предусматривают время для достижения образцом температурной стабильности (температурную стабильность определяют в соответствии с п. 4.6 МЭК 68-1 (п. 4.6 ГОСТ 2819Х).

Температуру воздуха в камере при испытании измеряют в соответствии с п. 4.4 МЭК 68-1 (п. 4.4 ГОСТ 28198).

18.3. Только для испытаний в рабочем состоянии

Образец должен быть включен или находиться под электрической нагрузкой и проверен на работоспособность в соответствии с требованиями соответствующей НТД.

Образец должен оставаться в рабочем состоянии в соответствии с заданным режимом работы и под нагрузкой (если это предусматривается) в соответствии с требованиями соответствующей НТД или должен быть отключен, если это предусмотрено в соответствующей Н ГД.

Примечание. Образец, испытываемый в рабочем состоянии или под нагрузкой. следует рассматривать как нстсплорасссиваюший при условии, что температура его поверхности не превышает температуру окружающей среды более чех! на 5 ’С.

18.4. Затем образец выдерживают в условиях высокой температуры в течение времени, указанного в соответствующей НТД.

Длительность выдержки должна отсчитываться с момента достижения образцом температурной стабильности.

Примечание. При испытании образцов малых размеров нет необходимости контролировать с помощью измерений достижение температурной стабильности (см. МЭК 68-1 п. 4.6. примечание 2 ГОСТ 28198».

18.5. Проводят промежуточные измерения в соответствии с п. 19. если это предусматривается в соответствующей НТД.

ГОСТ 28200 -89 С. 9

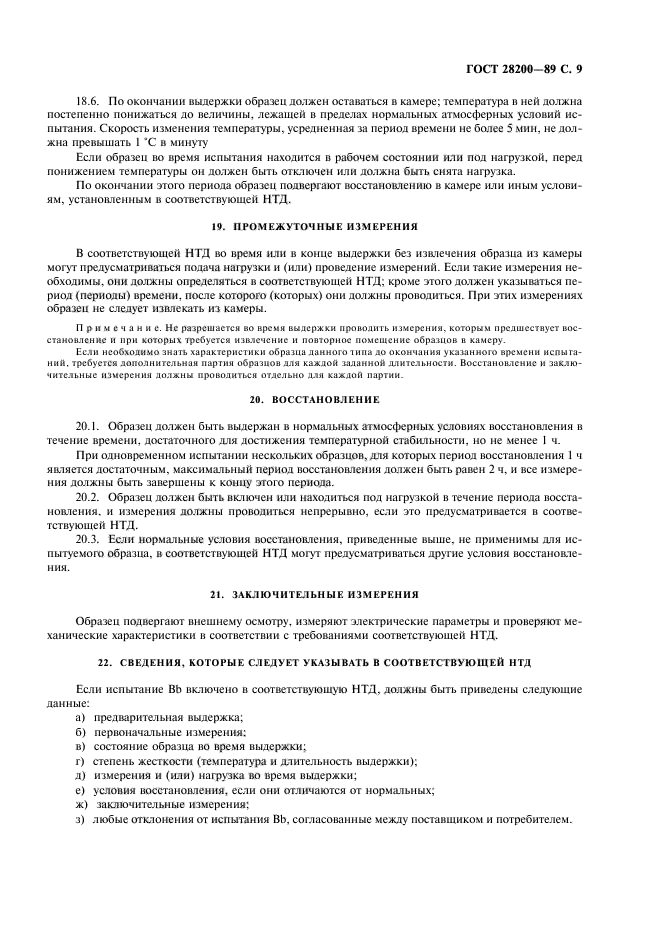

18.6. По окончании выдержки образец должен оставаться в камере; температура в ней должна постепенно понижаться до величины, лежащей в пределах нормальных атмосферных условий испытания. Скорость изменения температуры, усредненная за период времени не более 5 мин, не должна превышать 1 ‘С в минуту

Если образеи во время испытания находится в рабочем состоянии или под нагрузкой, перед понижением температуры он должен быть отключен или должна быть снята нагрузка.

По окончании этого периода образеи подвергают восстановлению в камере или иным условиям, установленным в соответствующей Н’ГД.

19. ПРОМЕЖУТОЧНЫЕ ИЗМЕРЕНИЯ

В соответствующей НТД во время или в конце выдержки без нзапечения образца из камеры могут предусматриваться подача нагрузки и (или) проведение измерений. Если такие измерения необходимы. они должны определяться в соответствующей НТД; кроме этого должен указываться период (периоды) времени, после которого (которых) они должны проводиться. При этих измерениях образен не следует извлекать из камеры.

Прнмсчани с. Не разрешается во время выдержки проводить измерения, которым предшествует восстановление и при которых требуется извлечение и повторное помещение образцов в камеру.

Если необходимо знать характеристики образца данного типа до окончания указанного времени испытаний. требуется дополнительная партия образцов для каждой заданной длительности. Восстановление и заключительные измерения должны проводиться отдельно для каждой партии.

20. ВОССТАНОВЛЕНИЕ

20.1. Образец должен быть выдержан в нормальных атмосферных условиях восстановления в течение времени, достаточного для достижения температурной стабильности, но не менее I ч.

При одновременном испытании нескольких образцов, для которых период восстановления 1 ч является достаточным, максимальный период восстановления должен быть равен 2 ч. и все измерения должны быть завершены к концу этого периода.

20.2. Образец должен быть включен или находиться под нагрузкой в течение периода восста-новления. и измерения должны проводиться непрерывно, если это предусматривается в соответствующей НТД.

20.3. Если нормальные условия восстановления, приведенные выше, не применимы для испытуемого образца, в соответствующей Н’ГД могут предусматриваться другие условия восстановления.

21. ЗАКЛЮЧ И ТЕЛЬНЫЕ ИЗМЕРЕНИЯ

Образен подвергают внешнему осмотру, измеряют электрические параметры и проверяют механические характеристики в соответствии с требованиями соответствующей НТД.

22. СВЕДЕНИЯ. КОТОРЫЕ СЛЕДУЕТ УКАЗЫВАТЬ В СООТВЕТСТВУЮЩЕЙ НТД

Если испытание ВЬ включено в соответствующую НТД, должны быть приведены следующие данные:

а) предварительная выдержка;

б) первоначальные измерения;

в) состояние образца во время выдержки;

г) степень жесткости (температура и длительность выдержки);

д) измерения и (или) нагрузка во время выдержки;

е) условия восстановления, если они отличаются от нормальных;

ж) заключительные измерения:

з) любые отклонения от испытания ВЬ. согласованные между поставщиком и потребителем.

С. 10 ГОСТ 28200-89

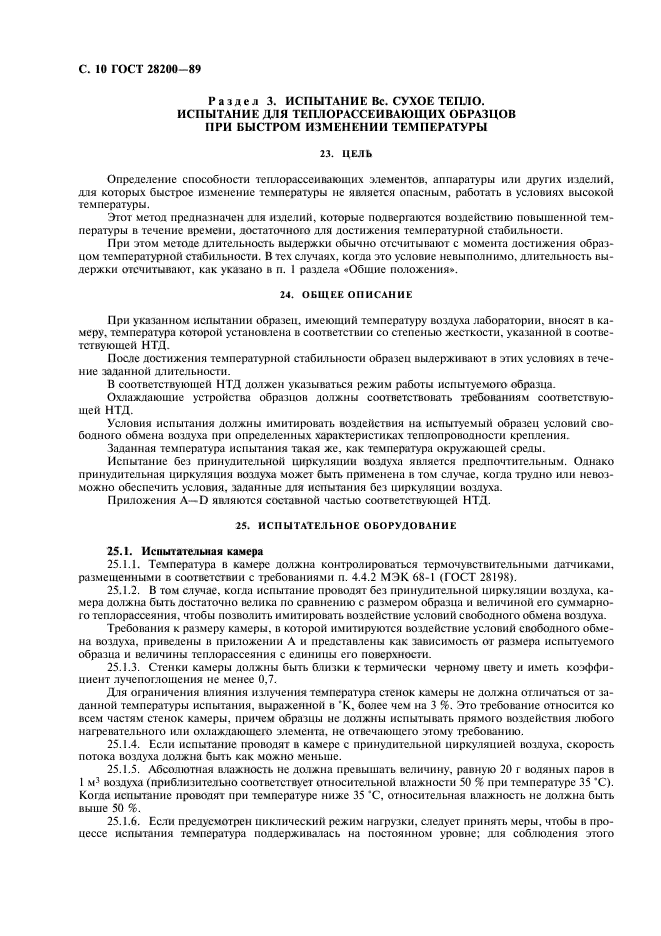

Раздел 3. ИСПЫТАНИЕ Вс. СУХОЕ ТЕПЛО.

ИСПЫТАНИЕ ДЛЯ ТЕПЛОРАССЕИВАЮЩИХ ОБРАЗЦОВ ПРИ БЫСТРОМ ИЗМЕНЕНИИ ТЕМПЕРАТУРЫ

23. ЦЕЛЬ

Определение способности теплорассеивающих элементов, аппаратуры или других изделий, для которых быстрое изменение температуры не является опасным, работать в условиях высокой температуры.

При этом методе длительность выдержки обычно отсчитывают с момента достижения образцом температурной стабильности. В тех случаях, когда это условие невыполнимо, длительность выдержки отсчитывают, как указано в п. 1 раздела «Общие положения».

24. ОБЩЕЕ ОПИСАНИЕ

При указанном испытании образен, имеющий температуру воздуха лаборатории, вносят в камеру. температура которой установлена в соответствии со степенью жесткости, указанной в соответствующей НТД.

После достижения температурной стабильности образец выдерживают в этих условиях в течение заданной длительности.

В соответствующей НТД должен указываться режим работы испытуемого образца.

Охлаждающие устройства образцов должны соответствовать требованиям соответствующей НТД.

Условия испытания должны имитировать воздействия на испытуемый образец условий свободного обмена воздуха при определенных характеристиках теплопроводности крепления.

Заданная температура испытания такая же, как температура окружающей срелы.

Испытание без принудительной циркуляции воздуха является предпочтительным. Однако принудительная циркуляция воздуха может быть применена в том случае, когда трудно или невозможно обеспечить условия, заданные для испытания без циркуляции воздуха.

Приложения A—D являются составной частью соответствующей Н’ГД.

25. ИСПЫТАТЕЛЬНОЕ ОБОРУДОВАНИЕ

25.1. Испытательная камера

25.1.1. Температура в камере должна контролироваться термочувствительными датчиками, размещенными в соответствии с требованиями п. 4.4.2 МЭК 68-1 (ГОСТ 28198).

25.1.2. В том случае, когда испытание проводят без принудительной циркуляции воздуха, камера должна быть достаточно велика по сравнению с размером образца и величиной его суммарного теплорассеяния. чтобы позволить имитировать воздействие условий свободного обмена воздуха.

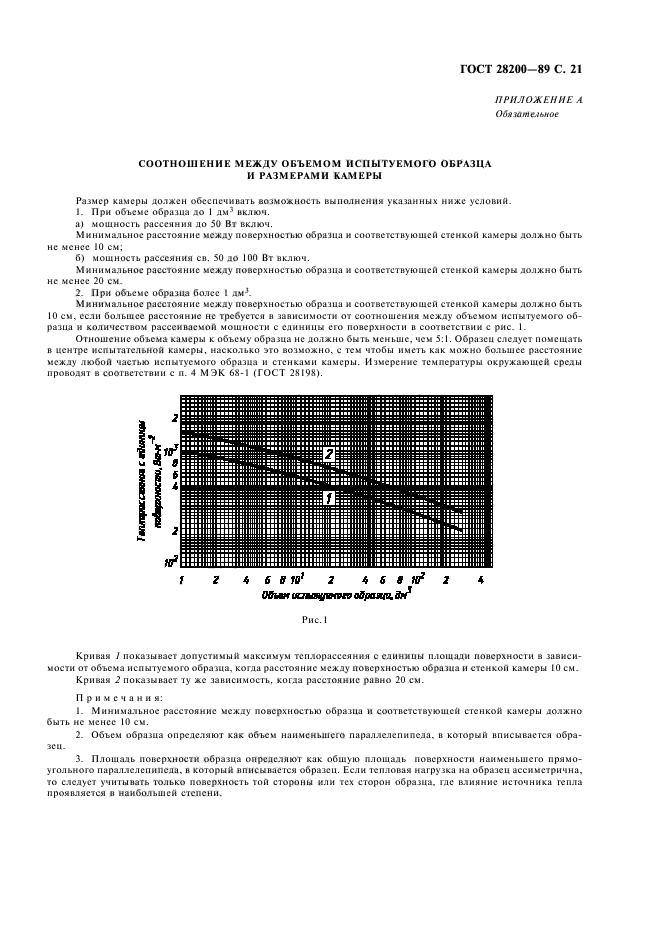

Требования к размеру камеры, в которой имитируются воздействие условий свободного обмена воздуха, приведены в приложении Л и представлены как зависимость от размера испытуемого образца и величины теплорассеян ия с единицы его поверхности.

25.1.3. Стенки камеры должны быть близки к термически черному цвету и иметь коэффициент лучепоглощения не менее 0,7.

Дня ограничения влияния излучения температура стенок камеры не должна отличаться от заданной температуры испытания, выраженной в ‘К. более чем на 3 %. Это требование относится ко всем частям стенок камеры, причем образцы не должны испытывать прямого воздействия любого нагревательного или охлаждающего элемента, не отвечающего этому требованию.

25.1.4. Если испытание проводят в камере с принудительной циркуляцией воздуха, скорость потока воздуха должна быть как можно меньше.

25.1.5. Абсолютная влажность не должна превышать величину, равную 20 г водяных паров в 1 м³ воздуха (приблизительно соответствует относительной влажности 50 % при температуре 35 ’С). Когда испытание проводят при температуре ниже 35 ‘С. относительная влажность не должна быть выше 50 %.

25.1.6. Если предусмотрен циклический режим нагрузки, следует принять меры, чтобы в процессе испытания температура поддерживалась на постоянном уровне; для соблюдения этого

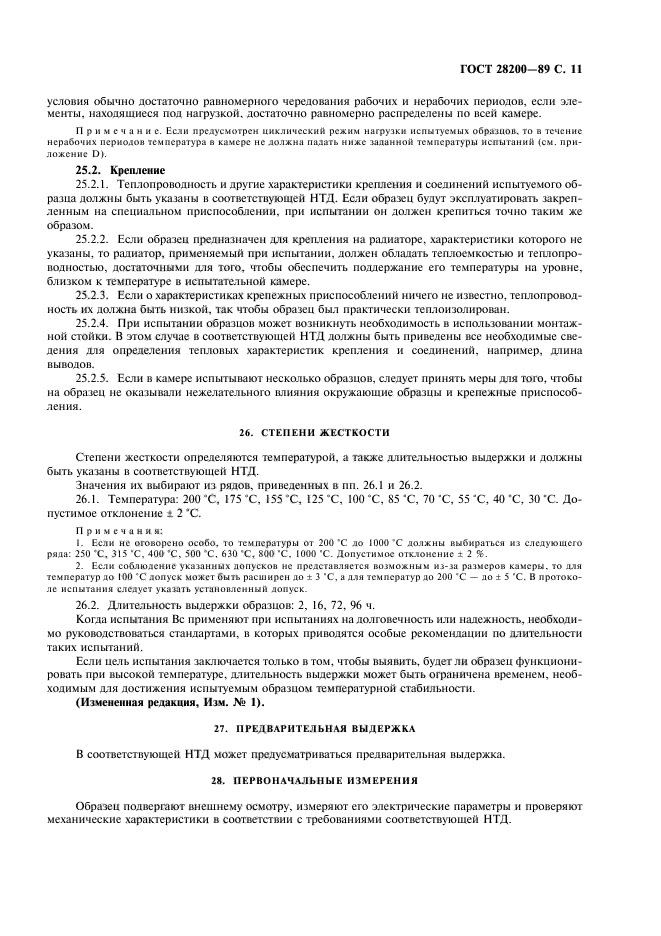

ГОСТ 28200-89 С. II

условия обычно достаточно равномерного чередования рабочих и нерабочих периодов, если элементы. находящиеся под нагрузкой, достаточно равномерно распределены по всей камере.

П р и м с ч а н и с. Если предусмотрен циклический режим нагрузки испытуемых образцов, то в течение нерабочих периодов температура в камере не должна падать ниже заданной температуры испытаний (см. приложение D).

25.2. Крепление

25.2.1. Теплопроводность и другие характеристики крепления и соединений испытуемого образна должны быть указаны в соответствующей НТД. Если образец будут эксплуатировать закрепленным на специальном приспособлении, при испытании он должен крепиться точно таким же образом.

25.2.2. Если образец предназначен для крепления на радиаторе, характеристики которого не указаны, то радиатор, применяемый при испытании, должен обладать теплоемкостью и теплопроводностью, достаточными для того, чтобы обеспечить поддержание его температуры на уровне, близком к температуре в испытательной камере.

25.2.3. Если о характеристиках крепежных приспособлений ничего не известно, теплопроводность их должна быть низкой, так чтобы образец был практически теплоизолирован.

25.2.4. При испытании образцов может возникнуть необходимость в использовании монтажной стойки. В этом случае в соответствующей Н ГД должны быть приведены все необходимые сведения для определения тепловых характеристик крепления и соединений, например, длина выводов.

25.2.5. Если в камере испытывают несколько образцов, следует принять меры для того, чтобы на образец не оказывали нежелательного влияния окружающие образцы и крепежные приспособления.

26. СТЕПЕНИ ЖЕСТКОСТИ

Степени жесткости определяются температурой, а также длительностью выдержки и должны быть указаны в соответствующей Н’ГД.

Значения их выбирают из рядов, приведенных в пп. 26.1 и 26.2.

26.1. Температура: 200 “С, 175 *С, 155 *С, 125 «С, 100 «С, 85 *С, 70 *С, 55 ‘С. 40 *С. 30 *С. Допустимое отклонение ± 2 *С.

Примечания:

1. Если не оговорено особо, то температуры от 200 *С до 1000 *С должны выбираться из следующего ряда: 250 ‘С, 315 ^—С, 400 ’С. 500 *С. 630 ‘С. 800 ’С. 1000 ’С. Допустимое отклонение z 2 %.

2. Если соблюдение указанных допусков не представляется возможным из-за размеров камеры, то для температур до 100 ‘С допуск может быть расширен до ± 3 ‘С, а для температур до 200 ‘С — до ± 5 ‘С. В протоколе испытания следует указать установленный допуск.

26.2. Дчнтельность выдержки образцов: 2, 16. 72, % ч.

Когда испытания Вс применяют при испытаниях на долговечность или надежность, необходимо руководствоваться стандартами, в которых приводятся особые рекомендации по длительности таких испытаний.

Если цель испытания заключается только в том. чтобы выявить, будет ли образен функционировать при высокой темпера
