ГОСТ

МЕЖГОСУДАРСТВЕННЫЙ 28100

СТАНДАРТ «

2007

(ИСО 7235:2003)

Акустика

ИЗМЕРЕНИЯ ЛАБОРАТОРНЫЕ ДЛЯ ЗАГЛУШАЮЩИХ УСТРОЙСТВ, УСТАНАВЛИВАЕМЫХ В ВОЗДУХОВОДАХ, И ВОЗДУХОРАСПРЕДЕЛИТЕЛЬНОГО ОБОРУДОВАНИЯ

Вносимые потери, потоковый шум и падение полного давления

(ISO 7235:2003. MOD)

Издание официальное

ГОСТ 28100-2007

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения. обновления и отмены»

Сведения о стандарте

1 ПОДГОТОВЛЕН Открытым акционерным обществом «Научно-исследовательский центр контроля и диагностики технических систем» (ОАО «НИЦ КД») на основе собственного аутентичного перевода стандарта, указанного в пункте 4

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии Российской Федерации

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 32 от 24 октября 2007 г.)

За принятие стандарта проголосовали:

Краткое наименование страны no МК <ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004—97	Сокращенное наименование национального органа по стандартизации
Азербайджан	А 2	Азстандарт
Беларусь	BY	Госстандарт Республики Беларусь
Казахстан	К Z	Госстандарт Республики Казахстан
Кыргызстан	KG	Кыргызстандарт
Молдова	MD	Молдова-Стандарт
Российская Федерация	RU	Ростехрегулирование
Таджикистан	TJ	Таджикстандарт
Узбекистан	и 2	Узстандарт

4 Настоящий стандарт модифицирован по отношению к международному стандарту ИСО 7235:2003 «Акустика. Лабораторные методики измерений для глушителей и воздухораспределителей, устанавливаемых в воздуховодах. Вносимые потери, потоковый шум и общие потери давления» (ISO 7235:2003 «Acoustics — Laboratory measurement procedures for ducted silencers and air-terminal units — Insertion loss, flow noise and total pressure loss»). При этом дополнительные слова и фразы, включенные в текст стандарта для учета потребностей национальной экономики указанных выше государств или особенностей межгосударственной стандартизации, выделены курсивом. Отличия настоящего стандарта от примененного в нем международного стандарта ИСО 7235:2003 указаны во введении.

Международный стандарт разработан техническим комитетом ИСО ТК43 «Акустика».

Перевод с английского языка (еп).

Полный перечень всех технических отклонений с разъяснением причин их внесения приведен в приложении J.

Степень соответствия — модифицированная (MOD)

5 Приказом Федерального агентства по техническому регулированию и метрологии от 4 марта 2008 г. Np 27-ст межгосударственный стандарт ГОСТ 28100-2007 (ИСО 7235:2003) введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2008 г.

6 ВЗАМЕН ГОСТ 28100-89

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст изменений — в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен. тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

ГОСТ 28100-2007

Содержание

1 Область применения……………………………………..1

2 Нормативные ссылки……………………………………..2

3 Термины и определения……………………………………2

4 Символы и обозначения……………………………………6

5 Испытательное оборудование и требования к средствам измерений……………..9

5.1 Назначение и виды испытаний………………………………9

5.2 Оборудование для акустических испытаний глушителей………………….9

5.3 Оборудование для акустических испытаний воздухораспределителей…………..14

5.4 Оборудование для испытаний с потоком…………………………14

5.5 Оборудование дпя динамических испытаний……………………….18

6 Проведение испытаний……………………………………19

6.1 Общие положения……………………………………19

6.2 Вносимые потери…………………………………….19

6.3 Потери при прохождении…………………………………21

6.4 Уровень звуковой мощности потокового шума………………………21

6.5 Объемный расход воздуха и коэффициент потерь давления……………….21

7 Регистрируемая информация………………………………..24

7.1 Описание испытуемого объекта……………………………..24

7.2 Средства измерения…………………………………..24

7.3 Источник звука……………………………………..24

7.4 Измерительный, замещающий и передающий воздуховоды……………….25

7.5 Переходные элементы………………………………….25

7.6 Концевое поглощающее устройство…………………………..25

7.7 Реверберационное помещение……………………………..25

7.8 Резупьтаты акустических испытаний …………………………..25

7.9 Неопределенность измерений………………………………25

8 Протокол испытаний…………………………………….26

Приложение А (обязательное) Устройство для создания звукового поля и его квалификационные

испытания……………………………………27

Приложение В (обязательное) Передающий элемент……………………..29

Приложение С (обязательное) Стенки воздуховода и предельные вносимые потери………31

Приложение D (обязательное) Преобразование значений снижения шума из третьоктавных

в октавные полосы частот……………………………33

Приложение Е (обязательное) Испытания больших глушителей с параллельными пластинами … 34

Приложение F (обязательное) Измерение продольного ослабления основной моды………36

Приложение G (справочное) Концевое поглощающее устройство………………..37

Приложение Н (справочное) Примеры конструкции испытатепьных установок………….39

Приложение J (справочное) Перечень технических отклонений настоящего стандарта

от примененного в нем международного стандарта ИСО 7535:2003………. 41

Библиография…………………………………………43

ill

ГОСТ 28100-2007

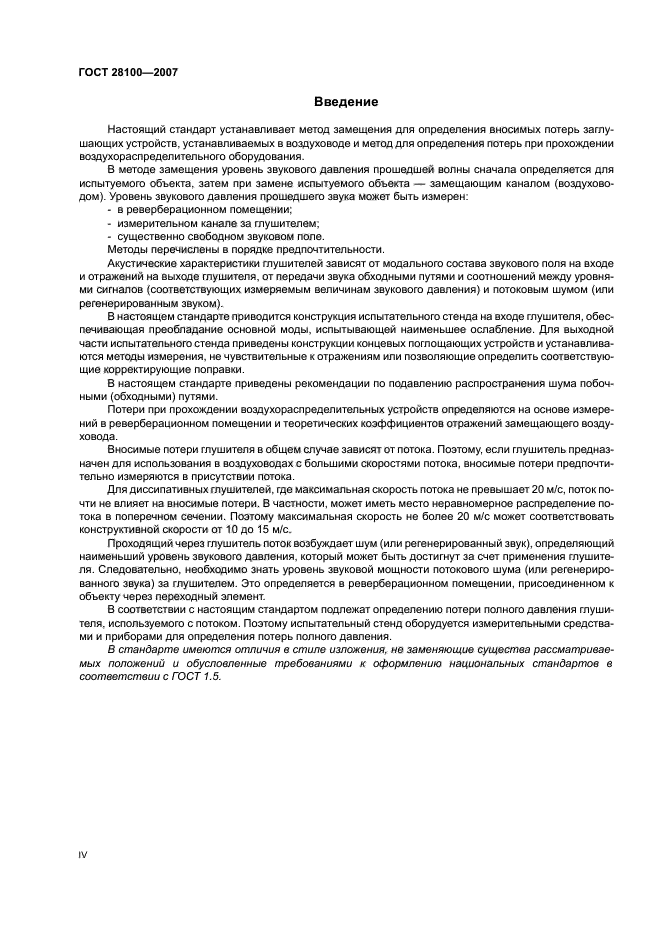

Введение

Настоящий стандарт устанавливает метод замещения для определения вносимых потерь заглушающих устройств, устанавливаемых в воздуховоде и метод для определения потерь при прохождении воздухораспределительного оборудования.

В методе замещения уровень звукового давления прошедшей волны сначала определяется для испытуемого объекта, затем при замене испытуемого объекта — замещающим каналом (воздуховодом). Уровень звукового давления прошедшего звука может быть измерен:

— в реверберационном помещении;

— измерительном канале за глушителем;

— существенно свободном звуковом поле.

Методы перечислены в порядке предпочтительности.

Акустические характеристики глушителей зависят от модального состава звукового поля на входе и отражений на выходе глушителя, от передачи звука обходными путями и соотношений между уровнями сигналов (соответствующих измеряемым величинам звукового давления) и потоковым шумом (или регенерированным звуком).

В настоящем стандарте приводится конструкция испытательного стенда на входе глушителя, обеспечивающая преобладание основной моды, испытывающей наименьшее ослабление. Для выходной част испытательного стенда приведены конструкции концевых поглощающих устройств и устанавливаются методы измерения, не чувствительные к отражениям или позволяющие определить соответствующие корректирующие поправки.

В настоящем стандарте приведены рекомендации по подавлению распространения шума побочными (обходными) путями.

Потери при прохождении воздухораспределительных устройств определяются на основе измерений в реверберационном помещении и теоретических коэффициентов отражений замещающего воздуховода.

Вносимые потери глушителя в общем случае зависят от потока. Поэтому, если глушитель предназначен для использования в воздуховодах с большими скоростями потока, вносимые потери предпочтительно измеряются в присутствии потока.

Для диссипативных глушителей, где максимальная скорость потока не превышает 20 м/с, поток почти не влияет на вносимые потери. В частности, может иметь место неравномерное распределение потока в поперечном сечении. Поэтому максимальная скорость не более 20 м/с может соответствовать конструктивной скорости от 10 до 15 м/с.

Проходящий через глушитель поток возбуждает шум (или регенерированный звук), определяющий наименьший уровень звукового давления, который может быть достигнут за счет применения глушителя. Следовательно, необходимо знать уровень звуковой мощности потокового шума (или регенерированного звука) за глушителем. Это определяется в реверберационном помещении, присоединенном к объекту через переходный элемент.

В соответствии с настоящим стандартом подлежат определению потери полного давления глушителя. используемого с потоком. Поэтому испытательный стенд оборудуется измерительными средствами и приборами для определения потерь полного давления.

В стандарте имеются отличия в стиле изложения, но заменяющие существа рассматриваемых положений и обусловленные требованиями к оформлению национальных стандарпюв в соответствии с ГОСТ 1.5.

ГОСТ 28100-2007 (ИСО 7235:2003)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Акустика

Вносимые потери, потоковый шум и падение полного давления

AcousUcs. Laboratory measurements (or ducted silencers and alr-terminal units.

Inserbon toss, flow no«se and total pressure loss

Дата введения — 2008—10—01

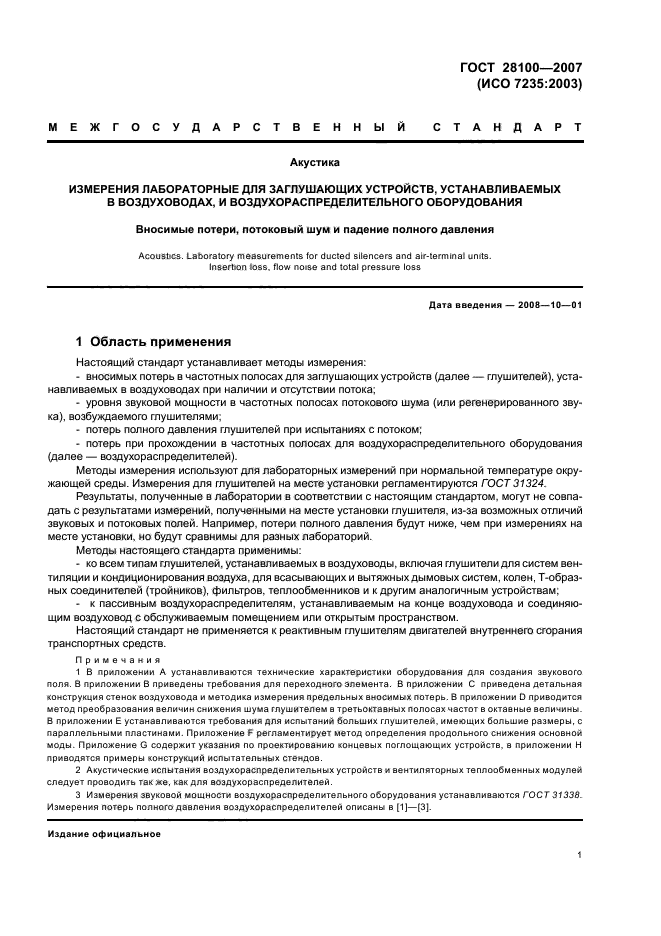

1 Область применения

Настоящий стандарт устанавливает методы измерения:

— вносимых потерь в частотных полосах для заглушающих устройств (далее — глушителей), устанавливаемых в воздуховодах при наличии и отсутствии потока;

— уровня звуковой мощности в частотных полосах потокового шума (или регенерированного звука). возбуждаемого глушителями;

— потерь полного давления глушителей при испытаниях с потоком:

— потерь при прохождении в частотных полосах для воздухораспределительного оборудования (далее — воздухораспределителей).

Методы измерения используют для лабораторных измерений при нормальной температуре окружающей среды. Измерения для глушителей на месте установки регламентируются ГОСТ 31324.

Результаты, полученные в лаборатории в соответствии с настоящим стандартом, могут не совпадать с резупьтатами измерений, попученными на месте установки тушителя, из-за возможных отличий звуковых и потоковых полей. Например, потери попного давления будут ниже, чем при измерениях на месте установки, но будут сравнимы для разных лабораторий.

Методы настоящего стандарта применимы:

— ко всем типам глушителей, устанавливаемых в воздуховоды, включая глушители для систем вентиляции и кондиционирования воздуха, для всасывающих и вытяжных дымовых систем, колен, Т-образных соединителей (тройников), фильтров, теплообменников и к другим анапогичным устройствам;

— к пассивным воздухораспредепителям, устанавливаемым на конце воздуховода и соединяющим воздуховод с обслуживаемым помещением или открытым пространством.

Настоящий стандарт не применяется к реактивным глушителям двигателей внутреннего сгорания транспортных средств.

Примечания

1 В приложении А устанавливаются технические характеристики оборудования для создания звукового поля. В приложении В приведены требования для переходного элемента. В приложении С приведена детальная конструкция стенок воздуховода и методика измерения предепьных вносимых потерь. В приложении D приводится метод преобразования величин снижения шума глушителем в третьоктавных полосах частот в октавные величины. В приложении Е устанавливаются требования для испытаний больших глушителей, имеющих большие размеры, с параплельными пластинами. Приложение F регламентирует метод определения продольного снижения основной моды. Приложение G содержит указания по проектированию концевых поглощающих устройств, в припожении Н приводятся примеры конструкций испытательных стендов.

2 Акустические испытания воздухораспредепительных устройств и вентиляторных теплообменных модулей следует проводить так же. как для воздухораспределителей.

3 Измерения звуковой мощности воздухораспределительного оборудования устанавливаются ГОСТ 3133S. Измерения потерь полного давления воздухораспределителей описаны в (1J—(3).

Издание официальное

ГОСТ 28100-2007

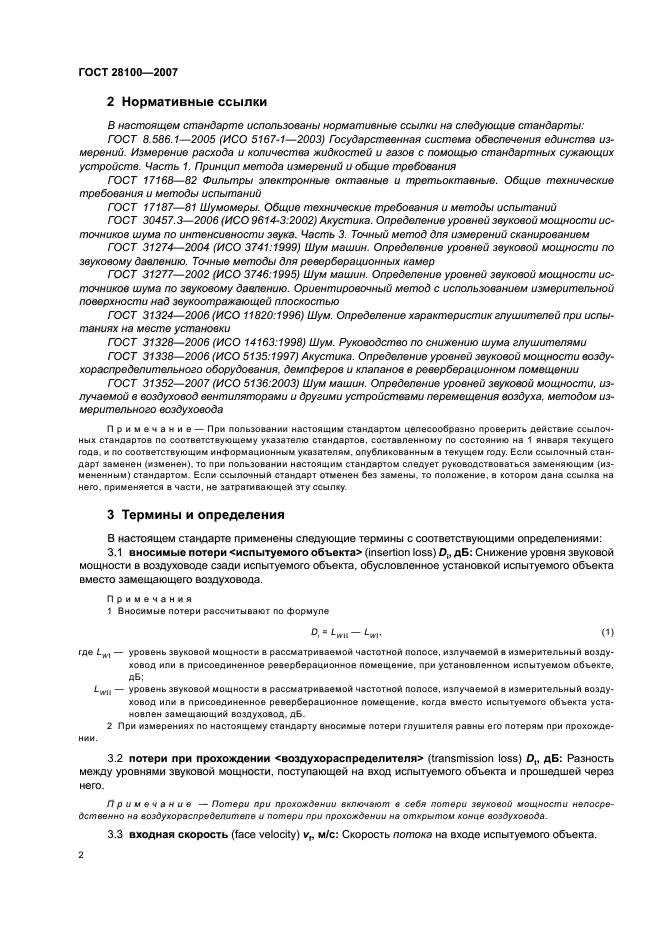

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 8.586.1-2005 (ИСО 5167-1—2003) Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 1. Принцип метода измерений и общие требования

ГОСТ 17168-82 Фильтры электронные октавные и третьоктавные. Общие технические требования и методы испытаний

ГОСТ 17187-81 Шумомеры. Общие технические требования и методы испытаний ГОСТ 30457.3-2006 (ИСО 9614-3:2002) Акустика. Определение уровней звуковой мощности источников шума по интенсивности звука. Часть 3. Точный метод для измерений сканированием

ГОСТ 31274-2004 (ИСО 3741:1999) Шум машин. Определение уровней звуковой мощности по звуковому давлению. Точные методы для реверберационных камер

ГОСТ 31277-2002 (ИСО 3746:1995) Шум машин. Определение уровней звуковой мощности источников шума по звуковому давлению. Ориентировочный метод с использованием измерительной поверхности над звукоотражающой плоскостью

ГОСТ 31324-2006 (ИСО 11820:1996) Шум. Определение характеристик глушителей при испытаниях на месте установки

ГОСТ 31328-2006 (ИСО 14163:1998) Шум. Руководство по снижению шума глушителями ГОСТ 31338-2006 (ИСО 5135:1997) Акустика. Определение уровней звуковой мощности воздухораспределительного оборудования, демпферов и клапанов в реверберационном помещении

ГОСТ 31352-2007 (ИСО 5136:2003) Шум машин. Определение уровней звуковой мощности, излучаемой в воздуховод вентиляторами и другими устройствами перемещения воздуха, методом измерительного воздуховода

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указатепям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 вносимые потери <испытуемого объекта» (insertion loss) D,, дБ: Снижение уровня звуковой мощности в воздуховоде сзади испытуемого объекта, обусловленное установкой испытуемого объекта вместо замещающего воздуховода.

Примечания

1 Вносимые потери рассчитывают по формуле

» ^■И’Н <¹)

где L_M — уровень звуковой мощности в рассматриваемой частотной полосе, излучаемой в измерительный воздуховод или в присоединенное реверберационное помещение, при установленном испытуемом объекте, ДБ:

^lwii ^— Уровень звуковой мощности в рассматриваемой частотной полосе, излучаемой в измерительный воздуховод или в присоединенное реверберационное помещение, когда вместо испытуемого объекта установлен замещающий воздуховод. дБ.

2 При измерениях по настоящему стандарту вносимые потери глушителя равны его потерям при прохождении.

3.2 потери при прохождении воздухораспределителя» (transmission loss) D_t, дБ: Разность между уровнями звуковой мощности, поступающей на вход испытуемого объекта и прошедшей через него.

Примечание — Потери при прохождении включают в себя потери звуковой мощности непосредственно на воздухораспределителе и потери при прохождении на открытой конце воздуховода.

3.3 входная скорость (face velocity) v„ м/с: Скорость потока на входе испытуемого объекта.

ГОСТ 28100-2007

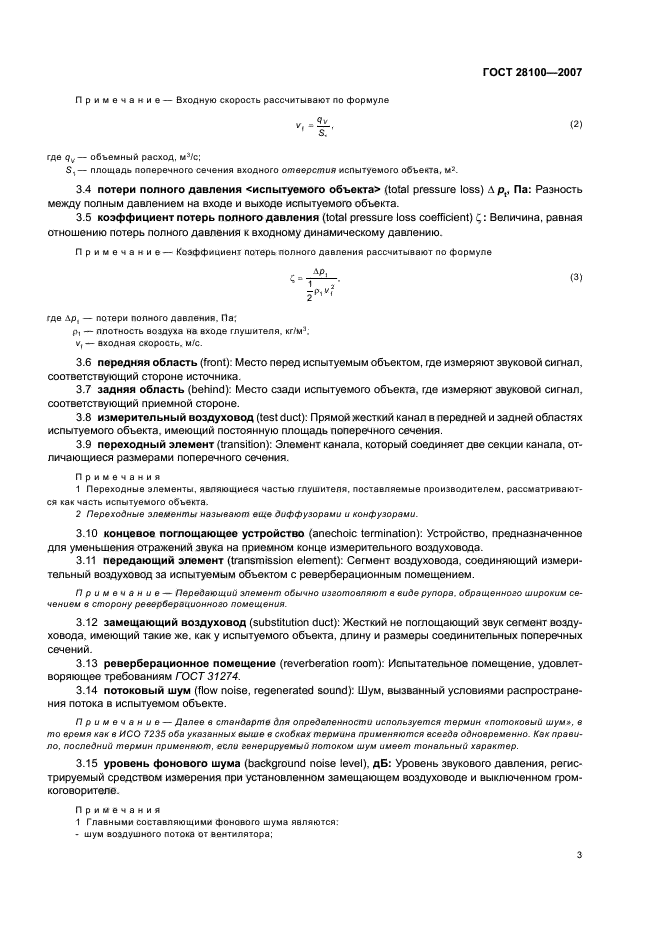

Примечание — Входную скорость рассчитывают по формуле

₍₂₎

где q_v— объемный расход, m-Vc;

S, — площадь поперечного сечения входного отверстия испытуемого объекта, м².

3.4 потери полного давления <испытуемого объекта» (total pressure loss) Л p_t, Па: Разность между полным давлением на входе и выходе испытуемого объекта.

3.5 коэффициент потерь полного давления (total pressure loss coefficient) С,: Величина, равная отношению потерь попного давления к входному динамическому давлению.

Примечание — Коэффициент потерь полного давления рассчитывают по формуле

(3)

jPi*i

где Ар, — потери полного давления. Па:

р, — плотность воздуха на входе глушителя. кг/м^а;

v, — входная скорость, м/с.

3.6 передняя обпасть (front): Место перед испытуемым объектом, где измеряют звуковой сигнал, соответствующий стороне источника.

3.7 задняя область (behind): Место сзади испытуемого объекта, где измеряют звуковой сигнал, соответствующий приемной стороне.

3.8 измеритепьный воздуховод (test duct): Прямой жесткий канал в передней и задней областях испытуемого объекта, имеющий постоянную площадь поперечного сечения.

3.9 переходный элемент (transition): Элемент канала, который соединяет две секции канала, от-личающиеся размерами поперечного сечения.

Примечания

1 Переходные элементы, являющиеся частью глушителя, поставляемые производителем, рассматриваются как часть испытуемого объекта.

2 Переходные элементы называют еще диффузорами и конфузорами.

3.10 концевое поглощающее устройство (anechoic termination): Устройство, предназначенное для уменьшения отражений звука на приемном конце измерительного воздуховода.

3.11 передающий элемент (transmission element): Сегмент воздуховода, соединяющий измерительный воздуховод за испытуемым объектом с реверберационным помещением.

Примечание — Передающий элемент обычно изготовляют в виде рупора, обращенного широким сечением в сторону реверберационного помещения.

3.12 замещающий воздуховод (substitution duct): Жесткий не поглощающий звук сегмент воздуховода, имеющий такие же. как у испытуемого объекта, длину и размеры соединительных поперечных сечений.

3.13 реверберационное помещение (reverberation room): Испытательное помешение. удовлетворяющее требованиям ГОСТ 31274.

3.14 потоковый шум (flow noise, regenerated sound): Шум. вызванный условиями распространения потока в испытуемом объекте.

Примечание — Далее в стандарте для определенности используется термин апотоковый шум», в то время как в ИСО 7235 оба указанных выше в скобках термина применяются всегда одновременно. Как правило. последний термин применяют, если генерируемый потоком шум имеет тональный характер.

3.15 уровень фонового шума (background noise level), дБ: Уровень звукового давления, регистрируемый средством измерения при установленном замещающем воздуховоде и выключенном громкоговорителе.

Примечания

1 Главными составляющими фонового шума являются:

— шум воздушного потока от вентилятора;

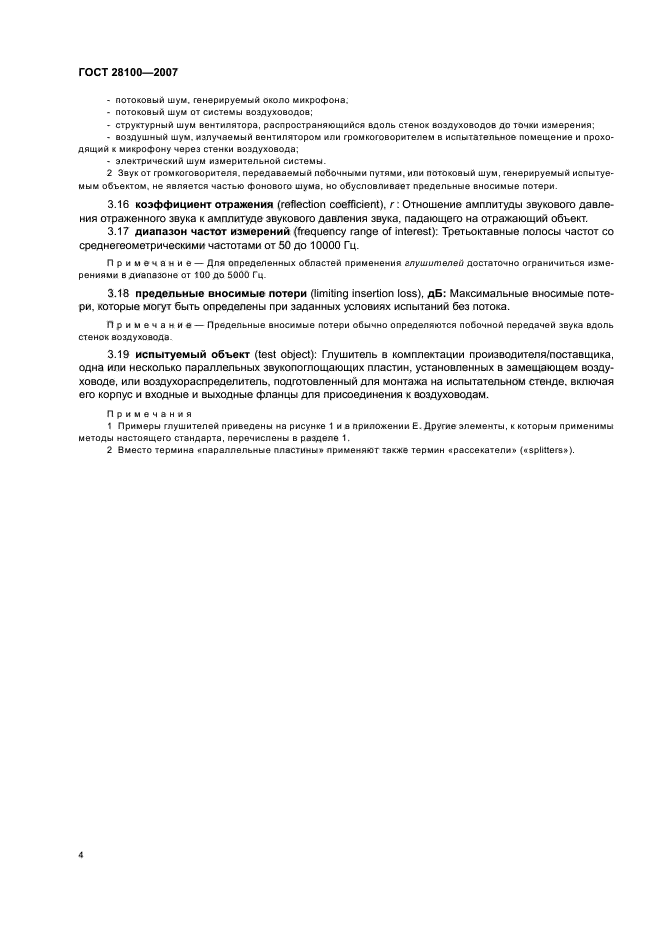

ГОСТ 28100-2007

— потоковый шум. генерируемый около микрофона.

— потоковый шум от системы воздуховодов;

— структурный шум вентилятора, распространяющийся вдоль стенок воздуховодов до точки измерения;

— воздушный шум. излучаемый вентилятором или громкоговорителем в испытательное помещение и проходящий к микрофону через стенки воздуховода;

— электрический шум измерительной системы.

2 Звук от громкоговорителя, передаваемый побочными путями, или потоковый шум. генерируемый испытуемым объектом, не является частью фонового шума, но обусловливает предепьные вносимые потери.

3.16 коэффициент отражения (reflection coefficient), г : Отношение амппитуды звукового давле-ния отраженного звука к амплитуде звукового давления звука, падающего на отражающий объект.

3.17 диапазон частот измерений (frequency range of interest); Третьоктавные полосы частот со среднегеометрическими частотами от 50 до 10000 Гц.

Примечание — Для определенных областей применения глушителей достаточно ограничиться измерениями в диапазоне от 100 до 5000 Гц.

3.18 предельные вносимые потери (limiting insertion loss). дБ: Максимальные вносимые потери. которые могут быть определены при заданных условиях испытаний без потока.

Примечание — Предельные вносимые потери обычно определяются побочной передачей звука вдоль стенок воздуховода

3.19 испытуемый объект (test object); Глушитель в комплектации производителя/поставщика, одна или несколько параллельных звукопоглощающих пластин, установленных в замещающем воздуховоде, или воздухораспределитель, подготовленный для монтажа на испытательном стенде, включая его корпус и входные и выходные фланцы для присоединения к воздуховодам.

Примечания

1 Примеры глушителей приведены на рисунке 1 и в приложении Е. Другие элементы, к которым применимы методы настоящего стандарта, перечислены в разделе 1.

2 Вместо термина «параллельные пластины» применяют также термин «рассекатели» («splitters»).

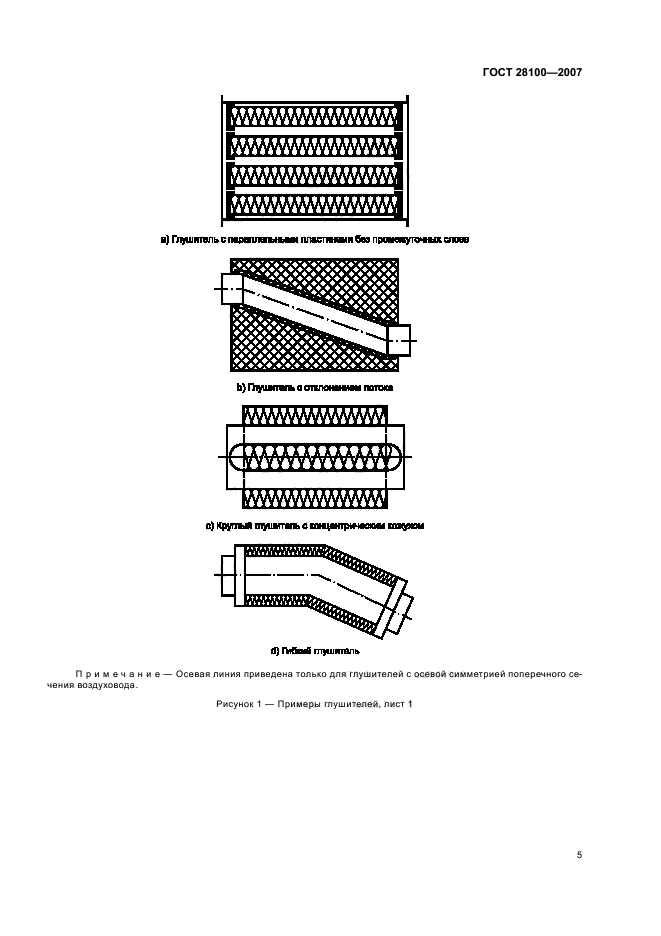

ГОСТ 28100-2007

в) Глушитель с мроплаыыи плкпншн без праккугочш сливе

Ь> Qiyuwm а оплонимм потока

о) круттьм шушггаль с концентрический вджумом

Рисунок 1 — Примеры тушителей, лист 1

Примечание — Осевая линия приведена толысо для глушителей с осевой симметрией поперечного сечения воздуховода.

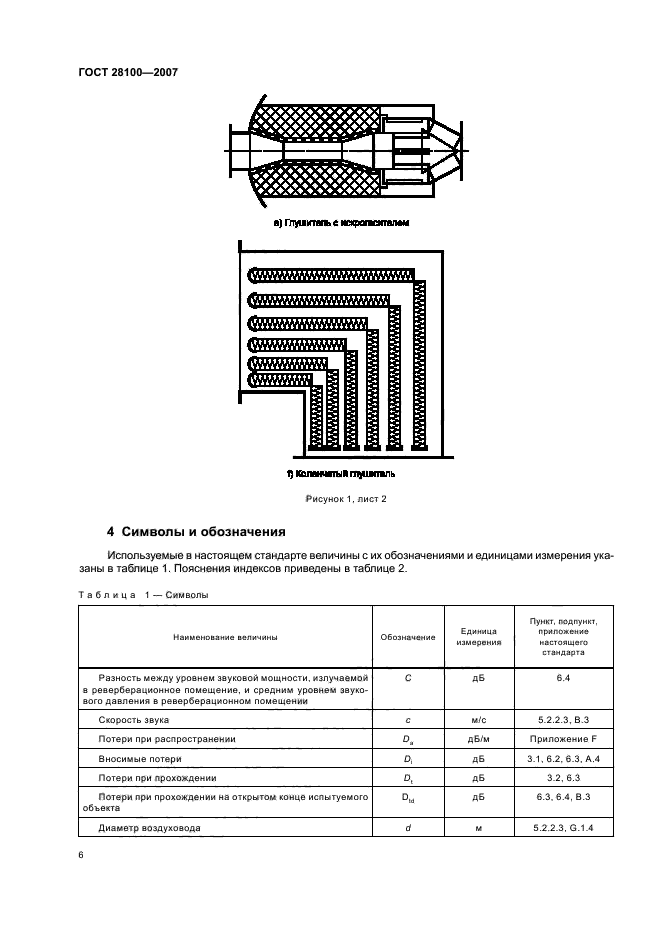

ГОСТ 28100-2007

1J КЬлмнлын туишпжль

а) Глуиктмъ с исхропсмтмм

Рисунок 1. лист 2

4 Символы и обозначения

Используемые в настоящем стандарте величины с их обозначениями и единицами измерения указаны в таблице 1. Пояснения индексов приведены в таблице 2.

Таблица 1— Символы

Наименование величины	Обозначение	Единица измерения	Пункт, подпункт, приложение настоящего стандарта
Разность между уровнем звуковой мощности, излучаемой в реверберационное помещение, и средним уровнем звукового давления в реверберационном помещении	С	ДБ	6.4
Скорость звука	с	м/с	5.2.2.3. В.З
Потери при распространении	о.	дБ/м	Припожение F
Вносимые потери	А	ДБ	3.1, 6.2. 6.3. А.4
Потери при прохождении	0.	ДБ	3.2. 6.3
Потери при прохождении на открытом конце испытуемого объекта	а	ДБ	6.3. 6.4. В.З
Диаметр воздуховода	d	м	S.2.2.3. Q.1.4

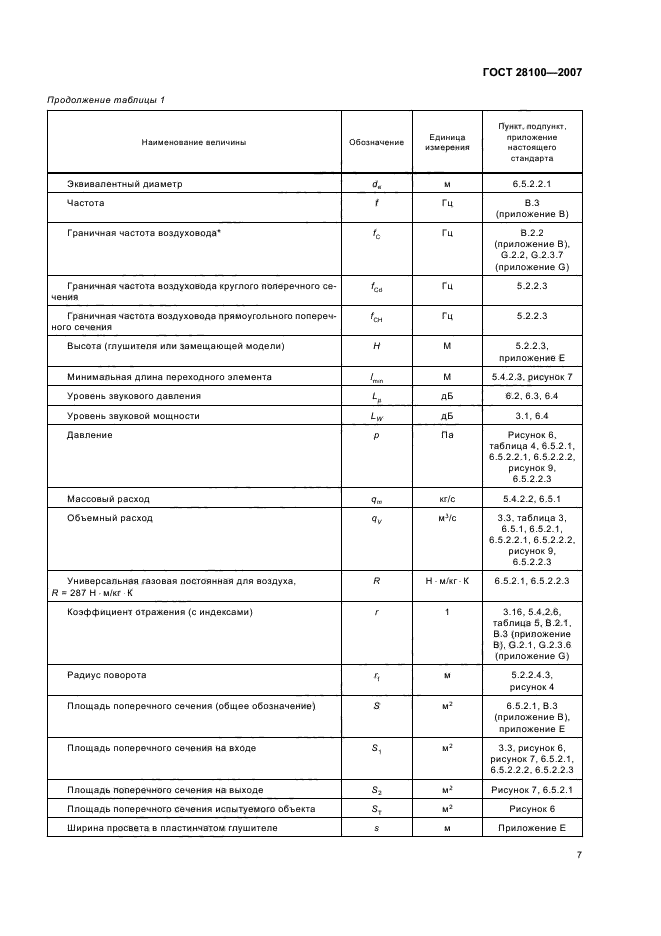

ГОСТ 28100-2007

Продолжение таблицы 1

Наименование величины	Обозначение	Единица измерения	Пункт. подпункт, приложение насюящего стандарта
Эквивалентный диаметр	<*.	м	6.5.2.2.1
Частота	1	Гц	8.3 (приложение В)
Граничная частота воздуховода*	‘с	Гц	В.2.2 (приложение В). G.2.2. G.2.3.7 (припожение G)
Граничная частота воздуховода круглого поперечного сечения	‘с	Гц	5.2.2.3
Граничная частота воздуховода прямоугольного поперечного сечения	‘си	Гц	5.2.2.3
Высота (глушителя или замещающей модели)	Н	М	5.2.2.3, приложение Е
Минимальная длина переходного элемента		М	5.4.2.3. рисунок 7
Уровень звукового давления	*•,	ДБ	6.2, 6.3, 6.4
Уровень звуковой мощности	L_w	ДБ	3.1. 6.4
Давление	Р	Па	Рисунок 6, таблица 4. 6.5.2.1. 6.5.2.2.1. 6.5.2.2.2. рисунок 9, 6.5.2.2.3
Массовый расход		кг/с	5.4.2 2. 6.5.1
Объемный расход	%	м³/с	3.3. таблица 3, 6.5.1. 6.5.2.1, 6.5.2.2.1,6.52.2.2. рисунок 9, 6.5.2.23
Универсальная газовая постоянная для воздуха, R = 287 Н м/кг К	R	Н м/кг К	6.5.2.1,6.52.2.3
Коэффициент отражения (с индексами)	г	1	3.16. 5.4.2.6. таблица 5. В.2.1, В.З (приложение В). G.2.1, G.2.3.6 (приложение G)
Радиус поворота	Л	м	5.2.2.4.3, рисунок 4
Площадь поперечного сечения (общее обозначение)	S	м²	6.5.2.1. В.З (приложение В), приложение Е
Ппощадь поперечного сечения на входе		и²	3.3. рисунок 6. рисунок 7. 6.5.2.1. 6.5.2.2.2.6.5.2.23
Площадь поперечного сечения на выходе		м*	Рисунок 7, 6.5.2.1
Площадь поперечного сечения испытуемого объекта		м*	Рисунок 6
Ширина просвета в пластинчатом глушителе	S	м	Приложение Е

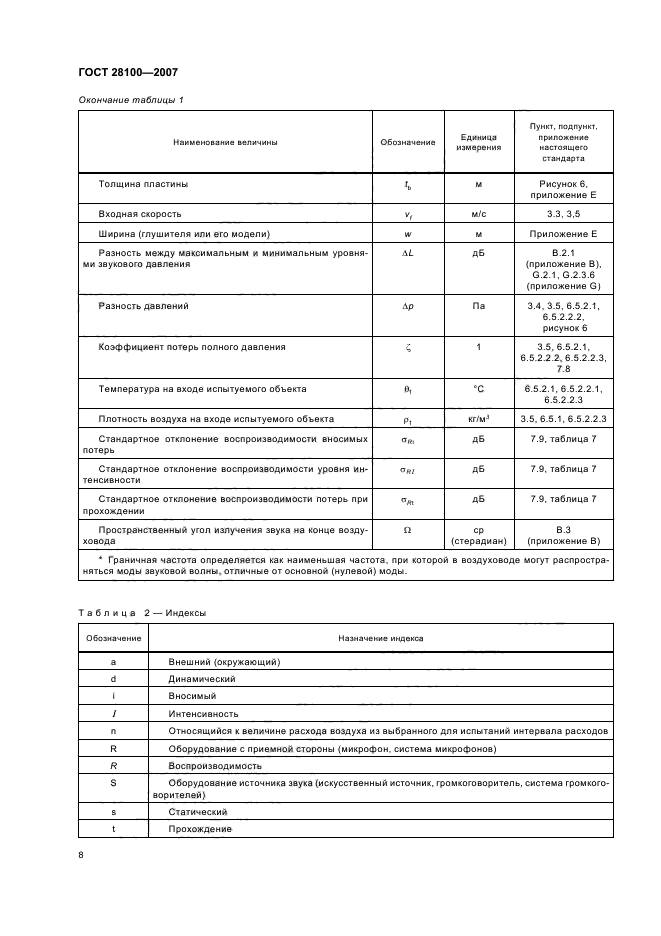

ГОСТ 28100-2007

Окончание таблицы 1

Наименование величины	Обозначение	Единица измерения	flyHKt. подпункт, приложение настоящего стандарта
Толщина пластины	¹ь	м	Рисунок 6. приложение Е
Входная скорость	^vf	м/с	3.3, 3.5
Ширина (глушителя или его модели)	W	м	Приложение Е
Разность между максимальным и минимальным уровнями звукового давления	AL	Дб	В.2.1 (приложение В). 0.2.1,0.2.36 (приложение G)
Разность давлений	Лр	Па	3.4. 3.5. 6.5.2.1. 6.52.2.2. рисунок 6
Коэффициент потерь полного давления	4	1	3.5. 6.5.2.1. 6.5.2.2.2. 6.5.2.2.3, 7.8
Температура на входе испытуемого объекта	о,	‘С	6.5.2.1.6.5.2.2.1, 6.5.2.2.3
Плотность воздуха на входе испытуемого объекта	Р.	KT/M^J	3.5.6.5.1,6.5.22.3
Стандартное отклонение воспроизводимости вносимых потерь		ДБ	7.9. таблица 7
Стандартное отклонение воспроизводимости уровня интенсивности		Дб	7.9. таблица 7
Стандартное отклонение воспроизводимости потерь при прохождении		Дб	7.9, таблица 7
Пространственный угол излучения звука на конце воздуховода	£1	ср (стерадиан)	В.З (приложение В)
* Граничная частота определяется как наименьшая частота, при которой в воздуховоде могут распространяться моды звуковой волны, отличные от основной (нулевой) моды.

Таблица 2 — Индексы

Обозначение	Назначение индекса
а	Внешний (окружающий)
d	Динамический
I	Вносимый
/	Интенсивность
п	Относящийся к величине расхода воздуха из выбранного для испытаний интервала расходов
R	Оборудование с приемной стороны (микрофон, система микрофонов)
R	Воспроизводимость
S	Оборудование источника звука (искусственный источник, громкоговоритель, система громкоговорителей)
8	Статический
t	Прохождение

ГОСТ 28100-2007

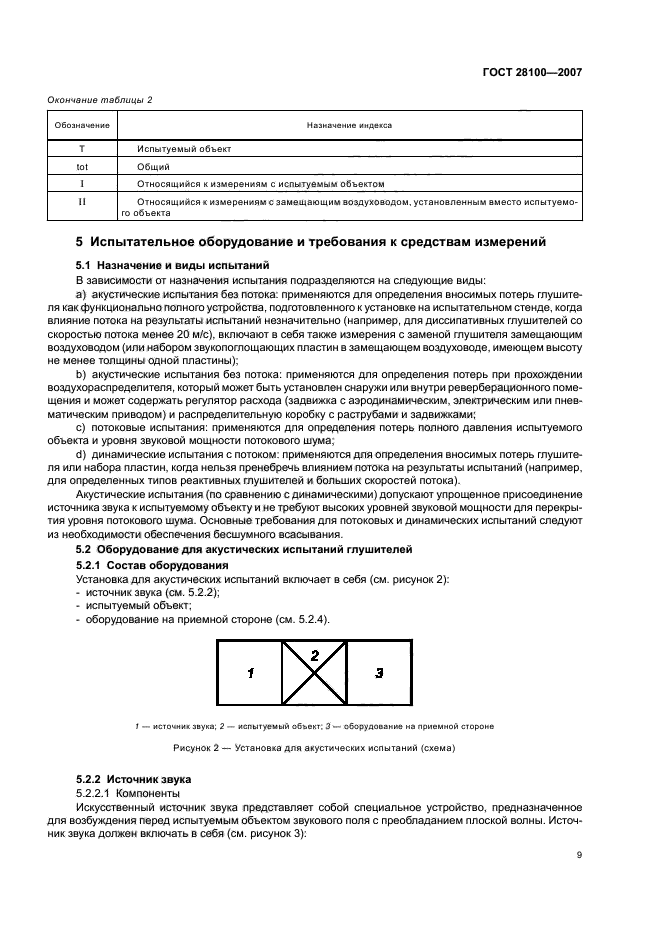

Окончание таблицы 2

Обозначение	Назначение индекса
т	Испытуемый объект
tot	Общий
I	Относящийся к измерениям с испытуемым объектом
II	Относящийся к измерениям с замещающим воздуховодом, установленным вместо испытуемого объекта

5 Испытательное оборудование и требования к средствам измерений

5.1 Назначение и виды испытаний

В зависимости от назначения испытания подразделяются на следующие виды:

a) акустические испытания без потока: применяются для определения вносимых потерь глушите-пя как функционально полного устройства, подготовленного к установке на испытательном стенде, когда влияние потока на результаты испытаний незначительно (например, для диссипативных глушителей со скоростью потока менее 20 м/с), вкпючают в себя также измерения с заменой глушителя замещающим воздуховодом (или набором звукопоглощающих пластин в замещающем воздуховоде, имеющем высоту не менее толщины одной пластины);

b) акустические испытания без потока: применяются для определения потерь при прохождении воздухораспределителя, который может быть установпен снаружи или внутри реверберационного помещения и может содержать регулятор расхода (задвижка с аэродинамическим, электрическим или пневматическим приводом) и распредепительную коробку с раструбами и задвижками:

c) потоковые испытания: применяются для определения потерь полного давления испытуемого объекта и уровня звуковой мощности потокового шума;

d) динамичес
