ГОСТ 2.793-79

Единая система конструкторской документации. Обозначения условные графические. Элементы и устройства машин и аппаратов химических производств. Общие обозначения

Заменяет

Страница 1

Страница 2

Страница 3

Страница 4

Страница 5

Страница 6

Страница 7

Страница 8

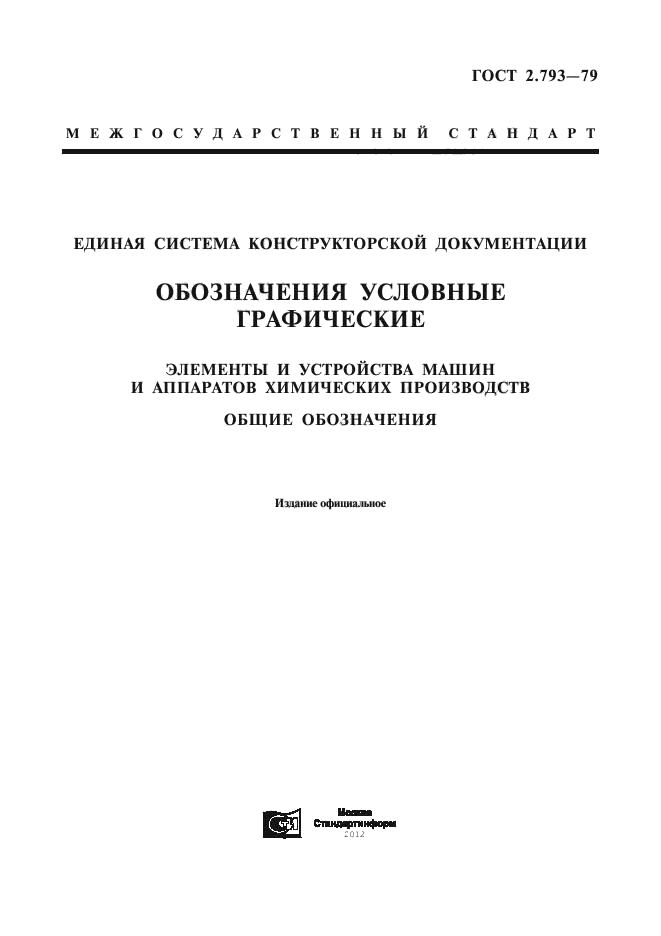

ГОСУДАРСТВЕННЫй СТАНДАРТ СОЮЗА ССР

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ в схемах

ЭЛЕМЕНТЫ И УСТРОЙСТВА МАШИН
И АППАРАТОВ ХИМИЧЕСКИХ ПРОИЗВОДСТВ

ГОСТ 2.793-79

ИПК издательство стандартов

Москва

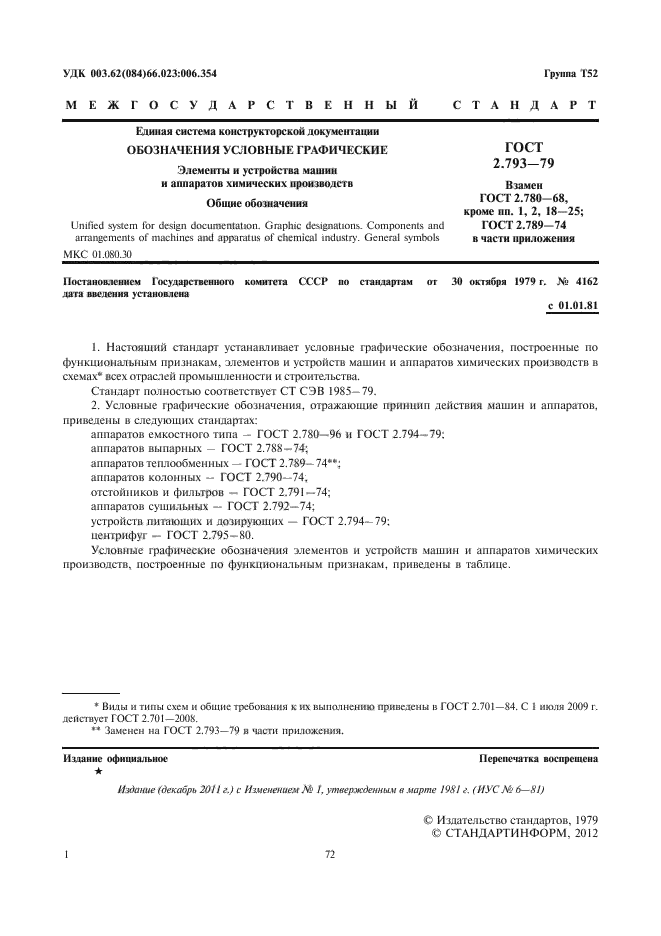

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Постановлением Государственного комитета СССР по стандартам от 30 октября 1979 г. № 4162 срок введения установлен

с 01.01.81

1. Настоящий стандарт устанавливает условные графические обозначения, построенные по функциональным признакам, элементов и устройств машин и аппаратов химических производств в схемах^** всех отраслей промышленности и строительства.

Стандарт полностью соответствует СТ СЭВ 1985-79.

^* Переиздание (январь 1998 г.) с Изменением № 1, утвержденным в марте 1981 г. (ИУС № 6-81).

^** Виды и типы схем и общие требования к их выполнению приведены в ГОСТ 2.701-84.

2. Условные графические обозначения, отражающие принцип действия машин и аппаратов, приведены в следующих стандартах:

аппаратов емкостного типа — ГОСТ 2.780-96 и ГОСТ 2.794-79;

аппаратов выпарных — ГОСТ 2.788-74;

аппаратов теплообменных — ГОСТ 2.789-74;

аппаратов колонных — ГОСТ 2.790-74;

отстойников и фильтров — ГОСТ 2.791-74;

аппаратов сушильных — ГОСТ 2.792-74;

устройств питающих и дозирующих — ГОСТ 2.794-79;

центрифуг — ГОСТ 2.795-80.

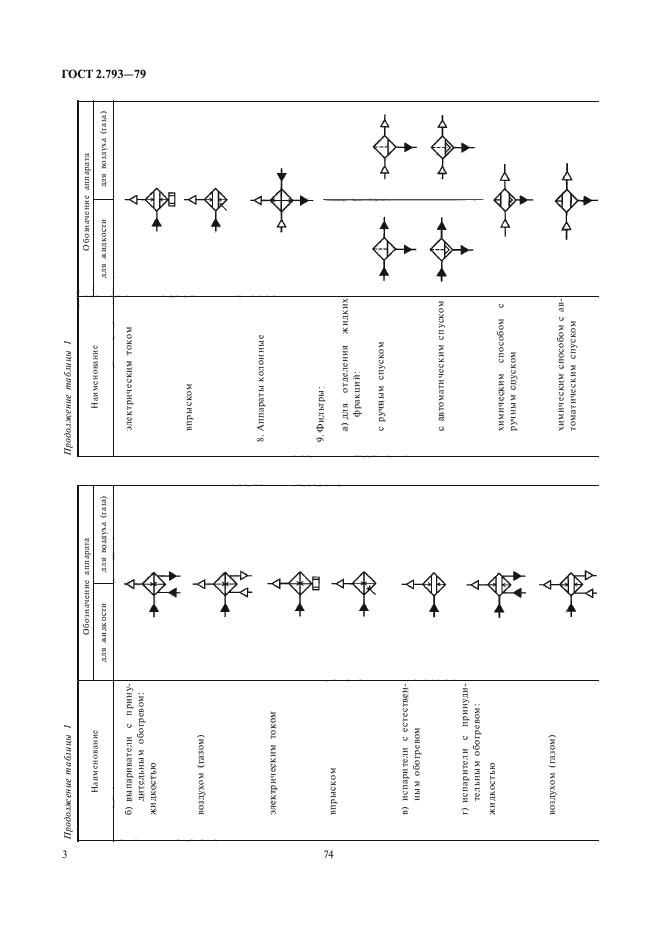

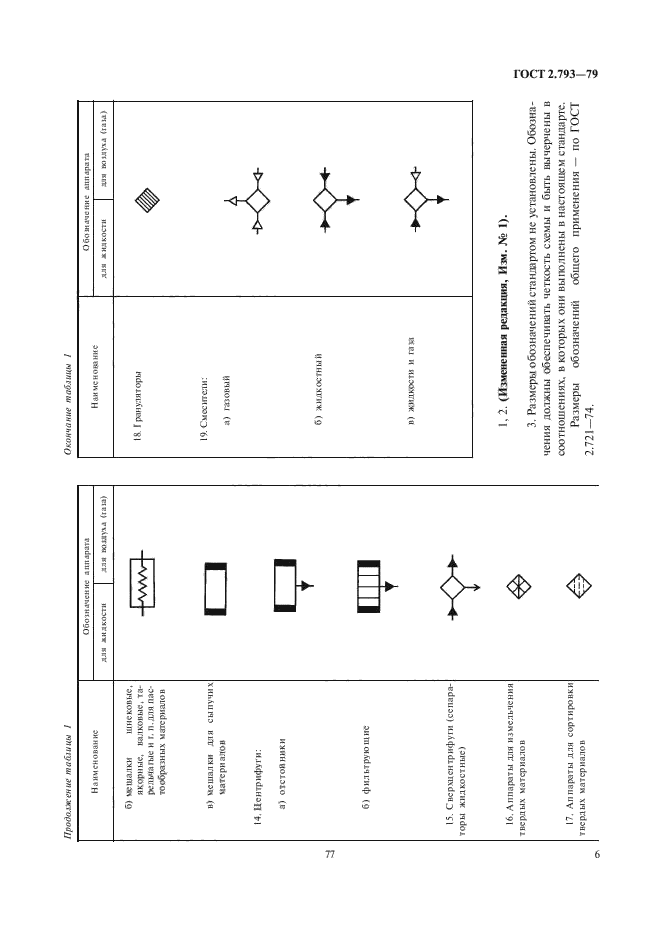

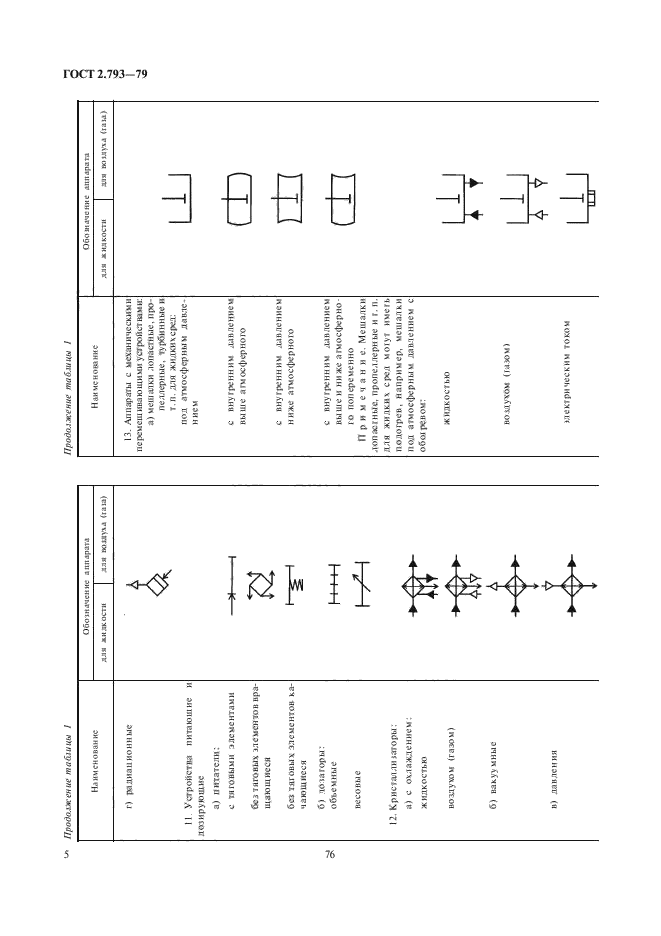

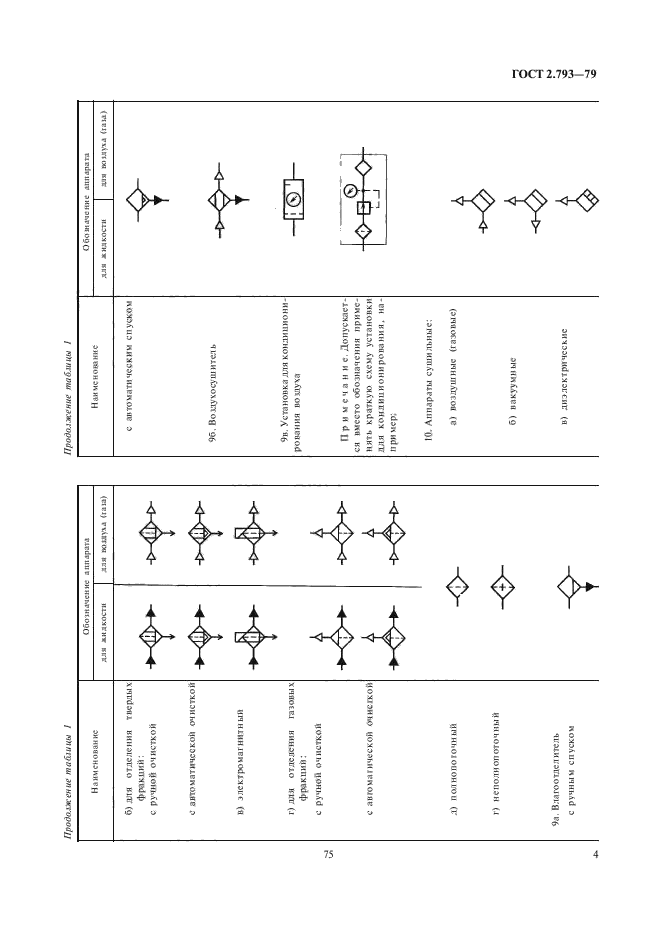

Условные графические обозначения элементов и устройств машин и аппаратов химических производств, построенные по функциональным признакам, приведены в таблице.

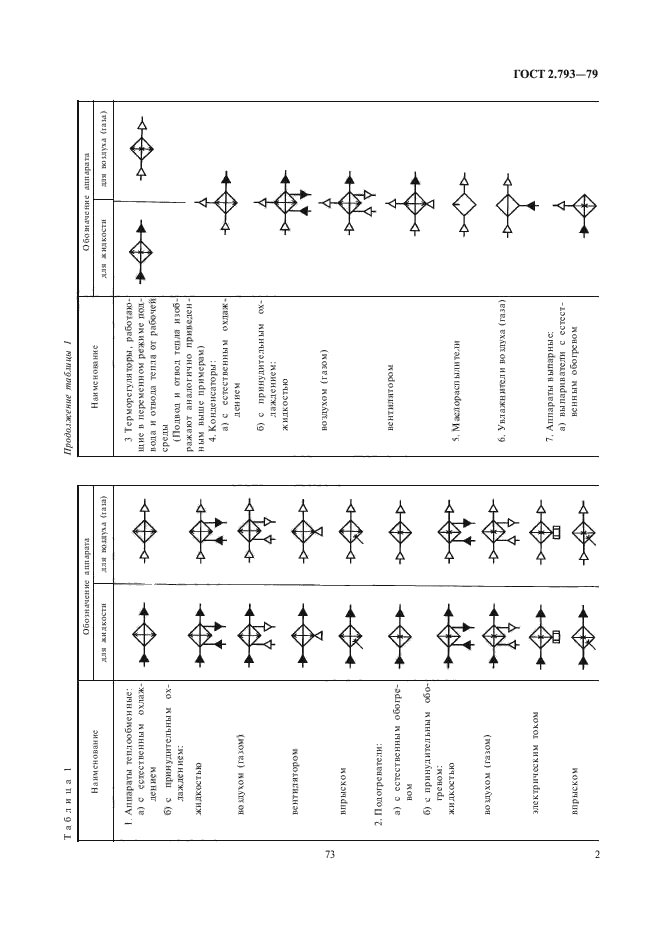

Таблица 1

Наименование	Обозначение аппарата
	для жидкости	для воздуха (газа)
1. Аппараты теплообменные:
а) с естественным охлаждением
б) с принудительным охлаждением:
жидкостью
воздухом (газом)
вентилятором
впрыском
2. Подогреватели
а) с естественным обогревом
б) с принудительным обогревом:
жидкостью
воздухом (газом)		0 Понравилась статья? Поделиться с друзьями: Вам также может быть интересно Нормативные строительные документы 0 Разрешение на строительство в Казахстане: понятный план действий без лишней бюрократии Если вы собираетесь строить — дом, магазин или склад — вам наверняка предстоит столкнуться Нормативные строительные документы 0 Эксклюзивный ремонт квартир: как превратить жилье в произведение искусства Ремонт квартиры — это всегда важное событие, но зачем довольствоваться стандартными вариантами, если можно Нормативные строительные документы 0 Распашные шкафы: почему классика остаётся в моде Вы когда-нибудь задумывались, почему распашные шкафы до сих пор любят и выбирают, несмотря на Нормативные строительные документы 0 Строительство домов из арболита: почему этот материал привлекает всё больше строителей Вы, наверное, замечали, что выбор материалов для строительства дома в последние годы начал удивлять Нормативные строительные документы 0 Греющий кабель для водостоков: простой способ защитить дом от ледяных проблем Зима – время волшебства, снега и… головной боли для владельцев домов. Особая напасть – Нормативные строительные документы 0 Запчасти для компрессоров Комплексное техническое обслуживание – залог долговременной безотказной работы воздушного компрессора. Регулярный мониторинг состояния его Добавить комментарий Отменить ответ Для отправки комментария вам необходимо авторизоваться. Задать вопрос эксперту
