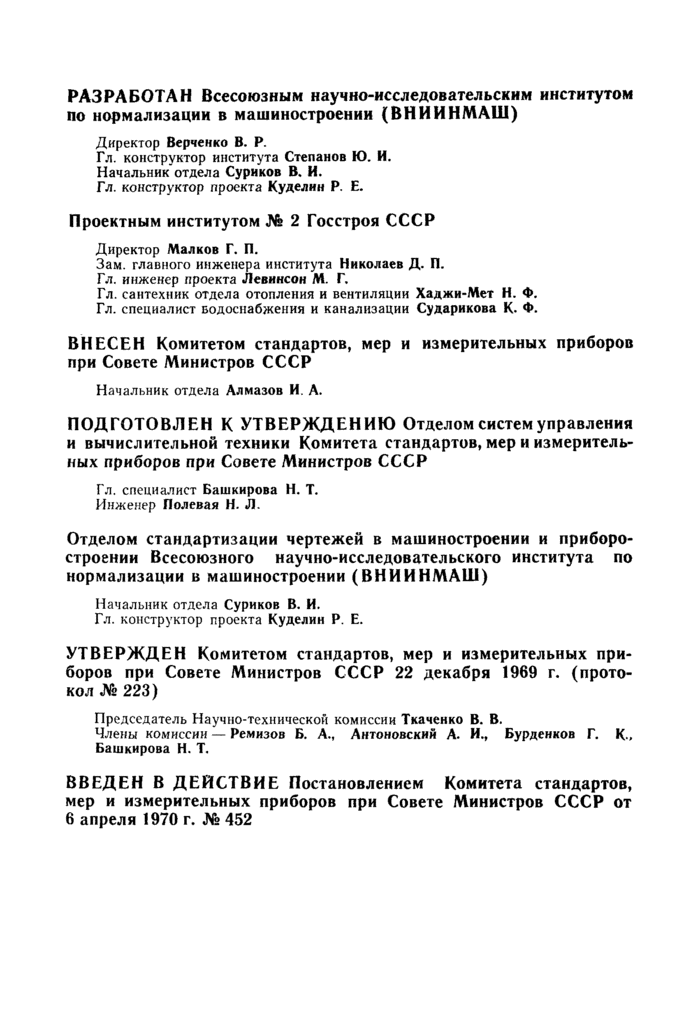

РАЗРАБОТАН Всесоюзным научно-исследовательским институтом по нормализации в машиностроении (ВНИИНМАШ)

Директор Верченко В. Р.

Гл. конструктор института Степанов Ю. И.

Начальник отдела Суриков В. И.

Гл. конструктор проекта Куделин Р. Е.

Проектным институтом № 2 Госстроя СССР Директор Малков Г. П.

Зам. главного инженера института Николаев Д. П.

Гл. инженер проекта Левинсон М. Г.

Гл. сантехник отдела отопления и вентиляции Хаджи-Мет Н. Ф.

Гл. специалист водоснабжения и канализации Сударикова К. Ф.

ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР

Начальник отдела Алмазов И. А.

ПОДГОТОВЛЕН К УТВЕРЖДЕНИЮ Отделом систем управления и вычислительной техники Комитета стандартов, мер и измерительных приборов при Совете Министров СССР

Гл. специалист Башкирова Н. Т.

Инженер Полевая Н. Л.

Отделом стандартизации чертежей в машиностроении и приборостроении Всесоюзного научно-исследовательского института по нормализации в машиностроении (ВНИИНМАШ)

Начальник отдела Суриков В. И.

Гл. конструктор проекта Куделин Р. Е.

УТВЕРЖДЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 22 декабря 1969 г. (протокол № 223)

Председатель Научно-технической комиссии Ткаченко В. В.

Члены комиссии — Ремизов Б. А., Антоновский А. И., Бурденков Г. К, Башкирова Н. Т.

ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 6 апреля 1970 г. № 452

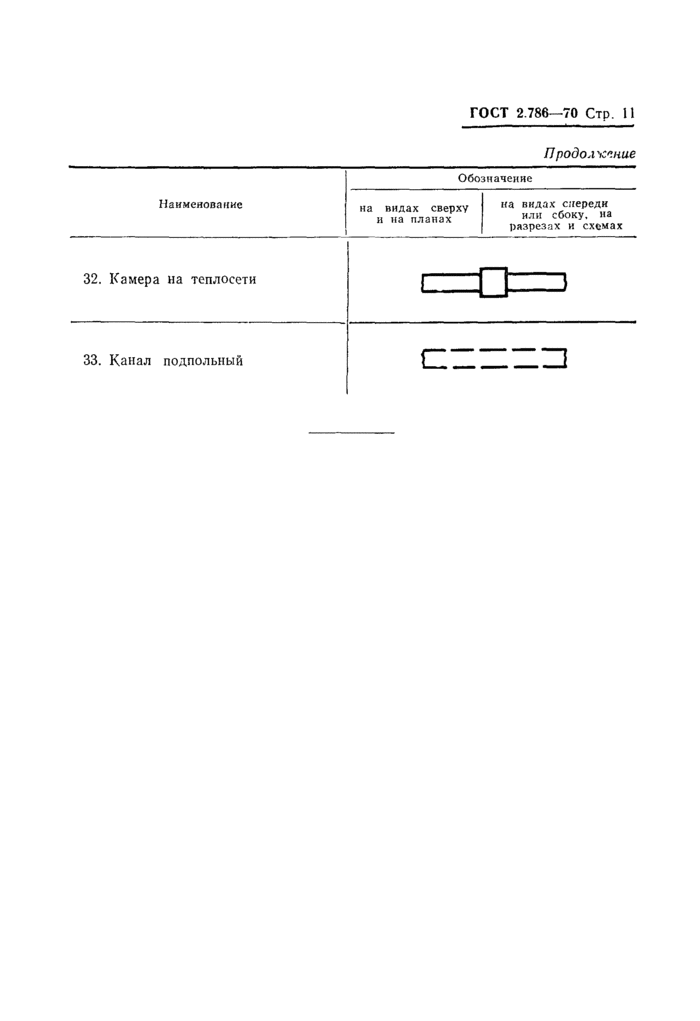

ГОСТ 2.786—70 Стр. 11

Продолжение

УДК 744:696.14:003.62

ВНЕСЕМ UMBMflAc № ISSXAJLixiSL
li.ow {

Группа T52

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Единая система конструкторской документации ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ. ЭЛЕМЕНТЫ САНИТАРНО-ТЕХНИЧЕСКИХ УСТРОЙСТВ

Unified system for design documentation. Symbolic representations.

Sanita,

ГУ-technical enninment elements

Вмеоены изменения
ШГГЕТТТоГ- _л_

Постановлением¹ ОДМИ’ГМ ТИВДЯРТМ, m5J> «и общительных приборов при Совете Министров СССР от 6/1V 1970 г. № 452 срок введения установлен

с 1/1 1971 г.

)/Ь?

Tvfltn

ГОСТ
2.786-70

По а чаи

ГОСТ 11628-65 в части элементов санитарнотехнических устройств и ГОСТ 3463-46 в части элементов санитарнотехнических устройств

Несоблюдение стандарта преследуется по закону

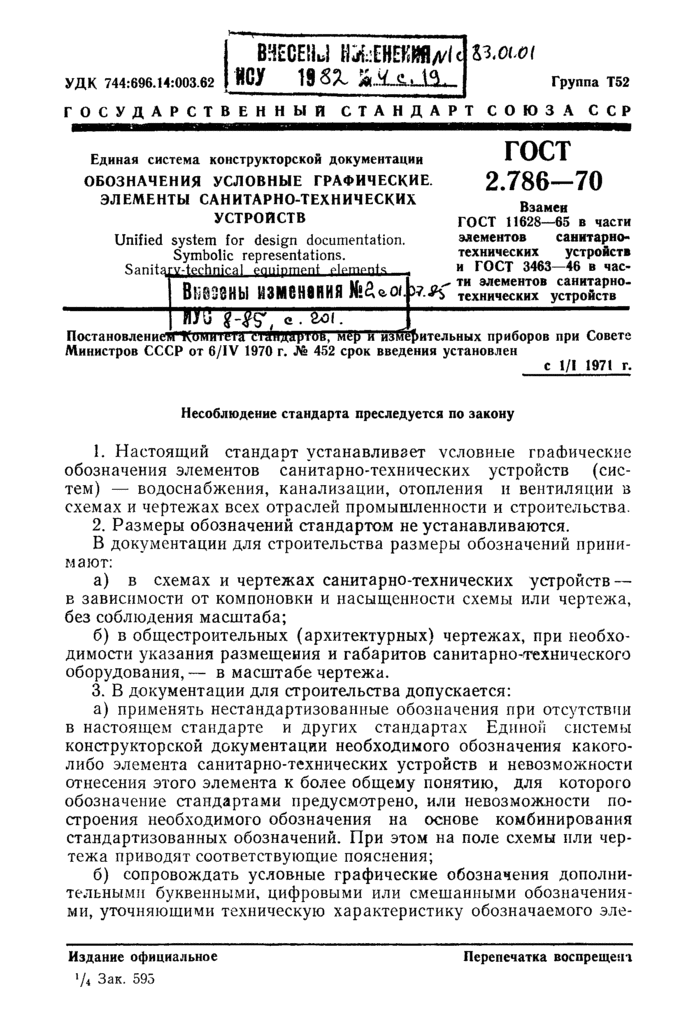

1.    Настоящий стандарт устанавливает условные графические обозначения элементов санитарно-технических устройств (систем) — водоснабжения, канализации, отопления и вентиляции в схемах и чертежах всех отраслей промышленности и строительства.

2.    Размеры обозначений стандартом не устанавливаются.

В документации для строительства размеры обозначений принимают:

а)    в схемах и чертежах санитарно-технических устройств — в зависимости от компоновки и насыщенности схемы или чертежа, без соблюдения масштаба;

б)    в общестроительных (архитектурных) чертежах, при необходимости указания размещения и габаритов санитарно-технического оборудования,— в масштабе чертежа.

3.    В документации для строительства допускается:

а)    применять нестандартизованные обозначения при отсутствии в настоящем стандарте и других стандартах Единой системы конструкторской документации необходимого обозначения какого-либо элемента санитарно-технических устройств и невозможности отнесения этого элемента к более общему понятию, для которого обозначение стандартами предусмотрено, или невозможности построения необходимого обозначения на основе комбинирования стандартизованных обозначений. При этом на поле схемы или чертежа приводят соответствующие пояснения;

б)    сопровождать условные графические обозначения дополнительными буквенными, цифровыми или смешанными обозначениями, уточняющими техническую характеристику обозначаемого эле-

Издание официальное

Зак. 595

Перепечатка воспрещена

Стр. 2 ГОСТ 2.786-70

мента, принадлежность его к определенной санитарно-технической системе и т. п. Содержание и форма нанесения дополнительных обозначений устанавливаются правилами выполнения санитарнотехнических схем и чертежей для строительства.

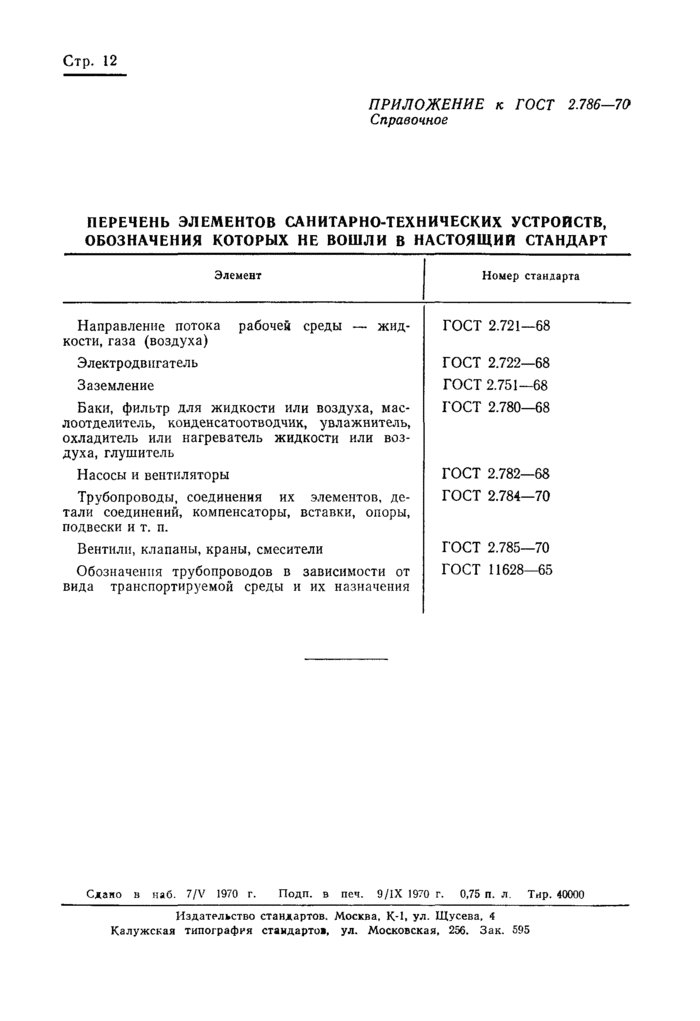

4.    Элементы санитарно-технических устройств, условные графические обозначения которых не приведены в настоящем стандарте, принимают по стандартам, приведенным в справочном приложении.

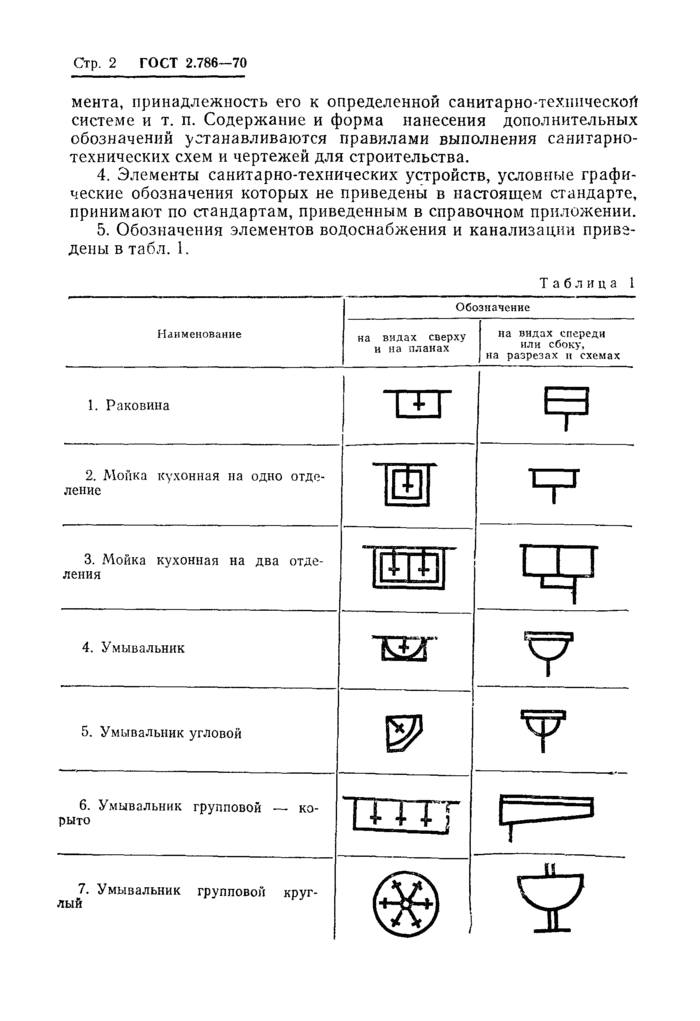

5.    Обозначения элементов водоснабжения и канализации приведены в табл. 1.

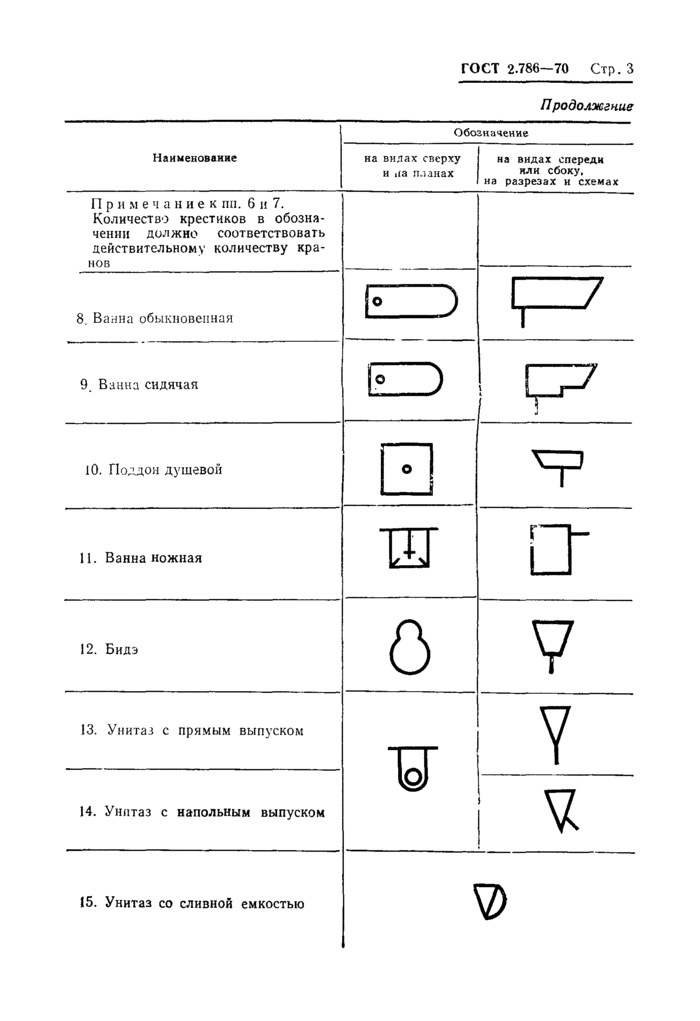

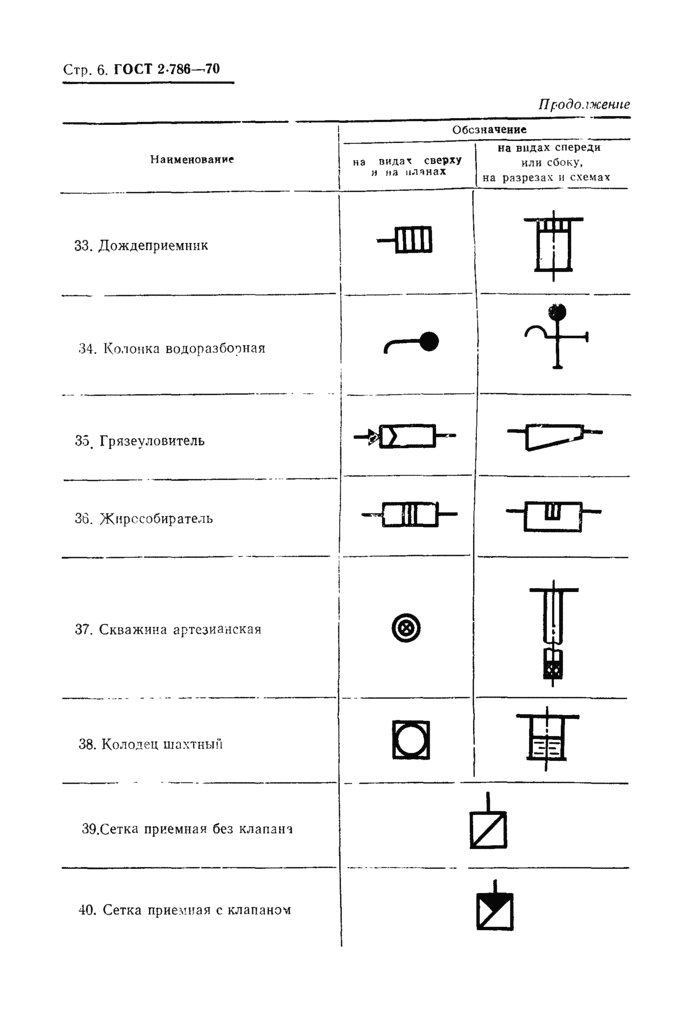

Таблица 1

ГОСТ 2.786-70 Стр. 3

Продолжение

Стр. 6. ГОСТ 2-786-70

ГОСТ 2.786-70 Стр. 7

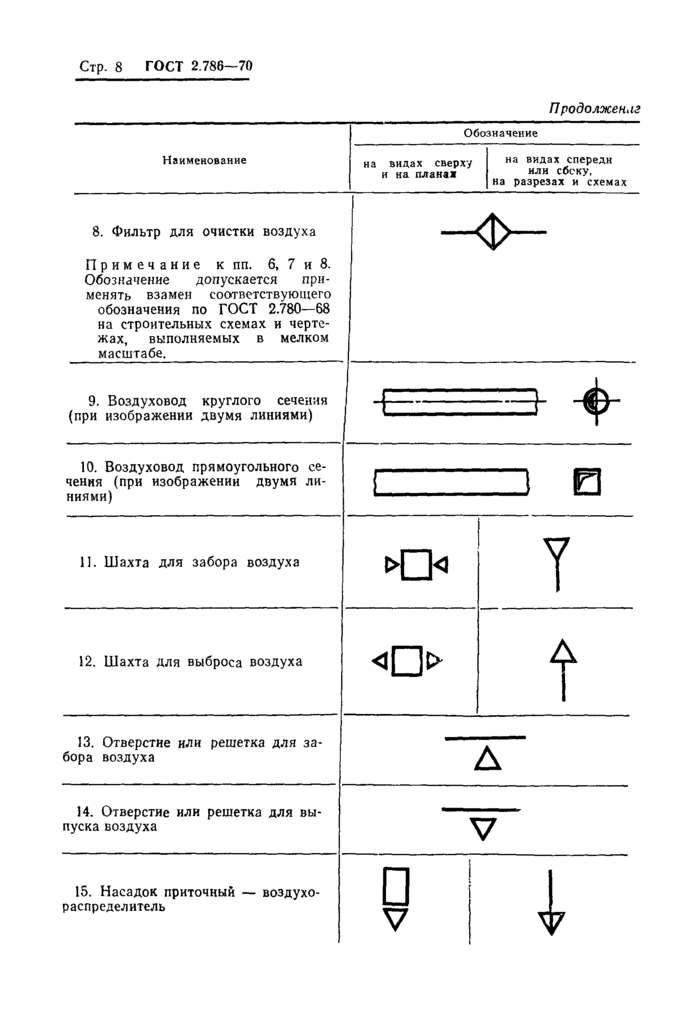

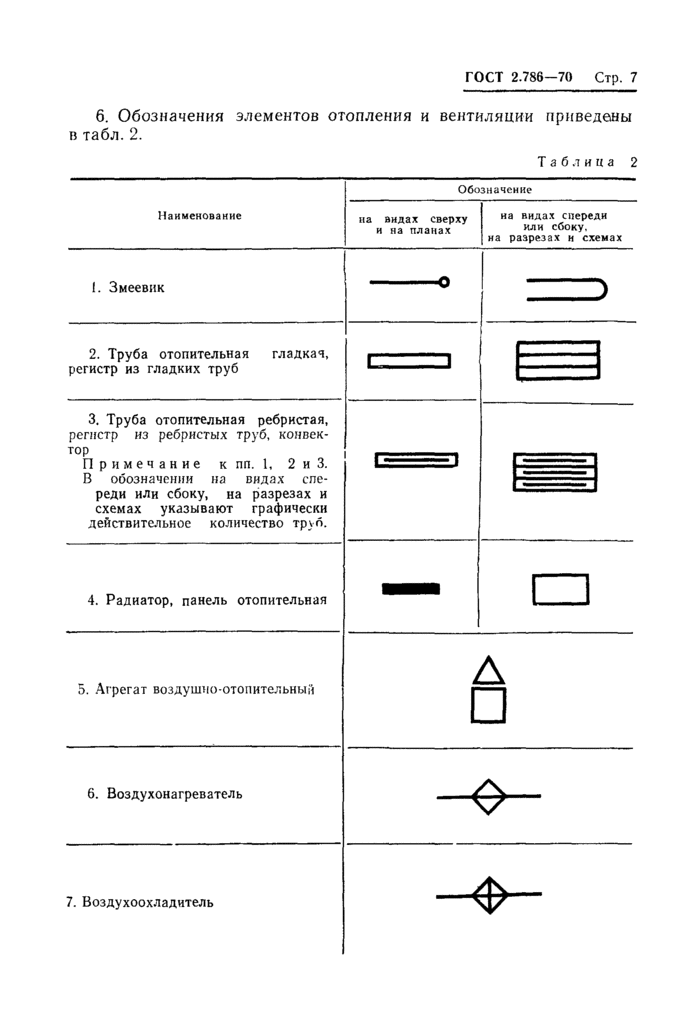

6. Обозначения элементов отопления и вентиляции приведены в табл. 2.

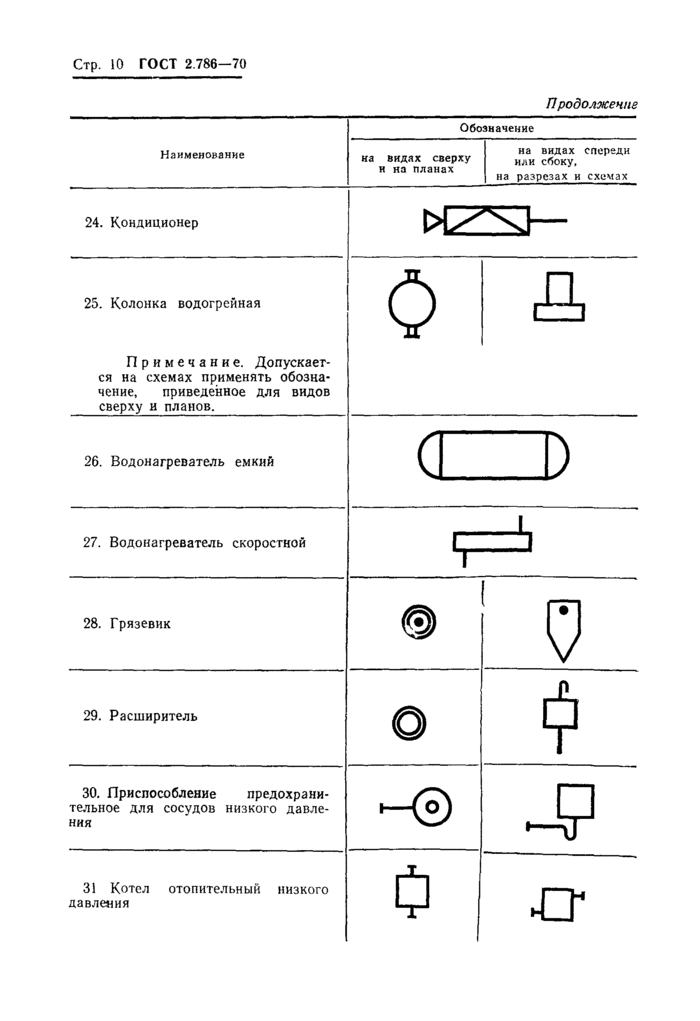

Таблица 2

Стр. 8 ГОСТ 2.786-70

Продолжена

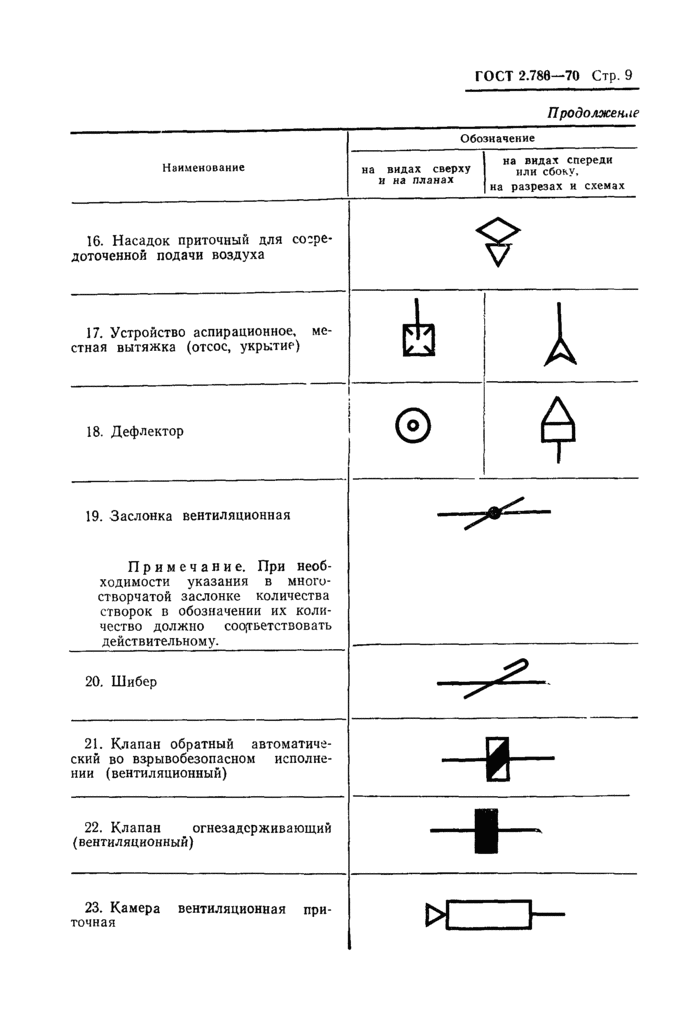

ГОСТ 2.786-70 Стр. 9

Продолжение

Стр. 10 ГОСТ 2.786-70

Продолжение
