ГОСТ 2.782-96

Единая система конструкторской документации. Обозначения условные графические. Машины гидравлические и пневматические

Заменяет

Страница 1

Страница 2

Страница 3

Страница 4

Страница 5

Страница 6

Страница 7

Страница 8

Страница 9

Страница 10

Страница 11

Страница 12

Страница 13

Страница 14

Страница 15

Страница 16

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ.

МАШИНЫ ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ

ГОСТ 2.782-96

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ,
МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Минск

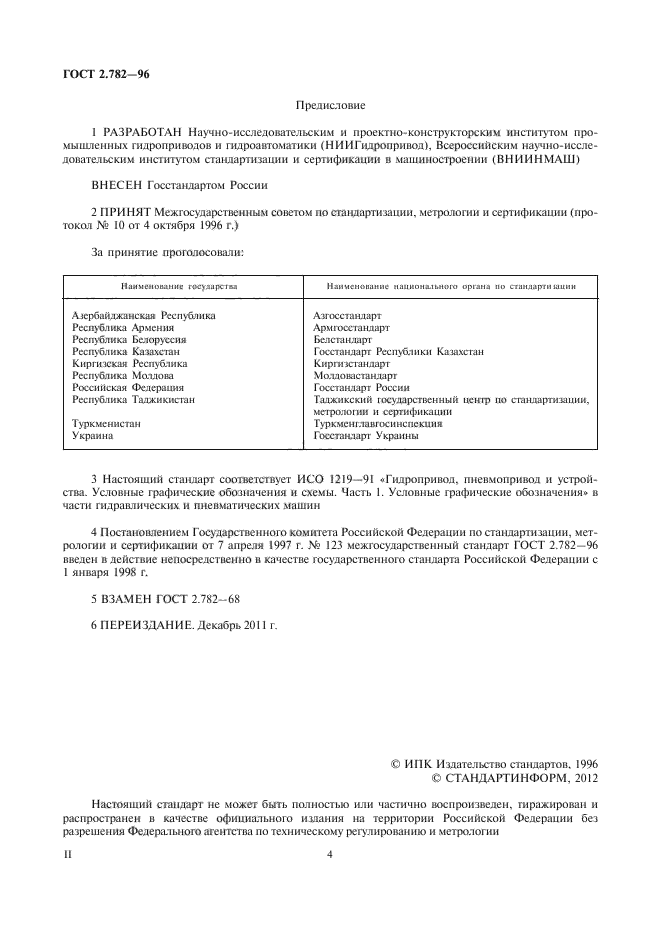

ПРЕДИСЛОВИЕ.

1. РАЗРАБОТАН Научно-исследовательским и проектно-конструкторским институтом промышленных гидроприводов и гидроавтоматики (НИИГидропривод), Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ).

ВНЕСЕН Госстандартом России.

2. ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 10 от 4 октября 1996 г.).

За принятие проголосовали:

3. Настоящий стандарт соответствует ИСО 1219-91 «Гидропривод, пневмопривод и устройства. Условные графические обозначения и схемы. Часть 1. Условные графические обозначения» в части гидравлических и пневматических машин.

4. Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 7 апреля 1997 г. № 123 межгосударственный стандарт ГОСТ 2.782-96 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1998 г.

5. ВЗАМЕН ГОСТ 2.782-68.

6. ПЕРЕИЗДАНИЕ. Январь 1998 г.

СОДЕРЖАНИЕ

1. ОБЛАСТЬ ПРИМЕНЕНИЯ. 2

2. НОРМАТИВНЫЕ ССЫЛКИ. 2

3. ОПРЕДЕЛЕНИЯ. 2

4. ОСНОВНЫЕ ПОЛОЖЕНИЯ. 2

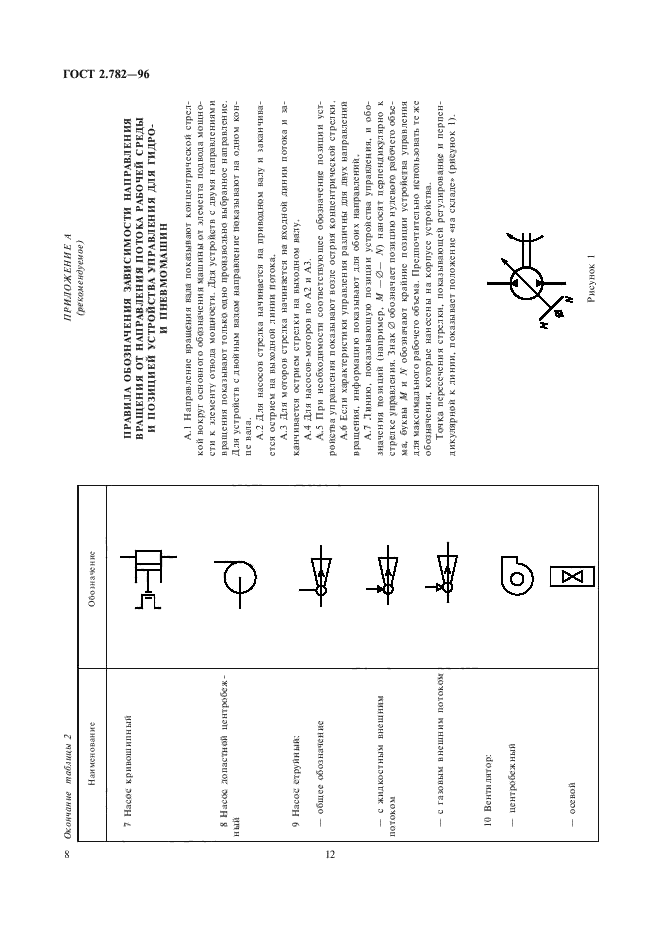

ПРИЛОЖЕНИЕ А (рекомендуемое) ПРАВИЛА ОБОЗНАЧЕНИЯ ЗАВИСИМОСТИ НАПРАВЛЕНИЯ ВРАЩЕНИЯ ОТ НАПРАВЛЕНИЯ ПОТОКА РАБОЧЕЙ СРЕДЫ И ПОЗИЦИЕЙ УСТРОЙСТВА УПРАВЛЕНИЯ ДЛЯ ГИДРО- И ПНЕВМОМАШИН. 9

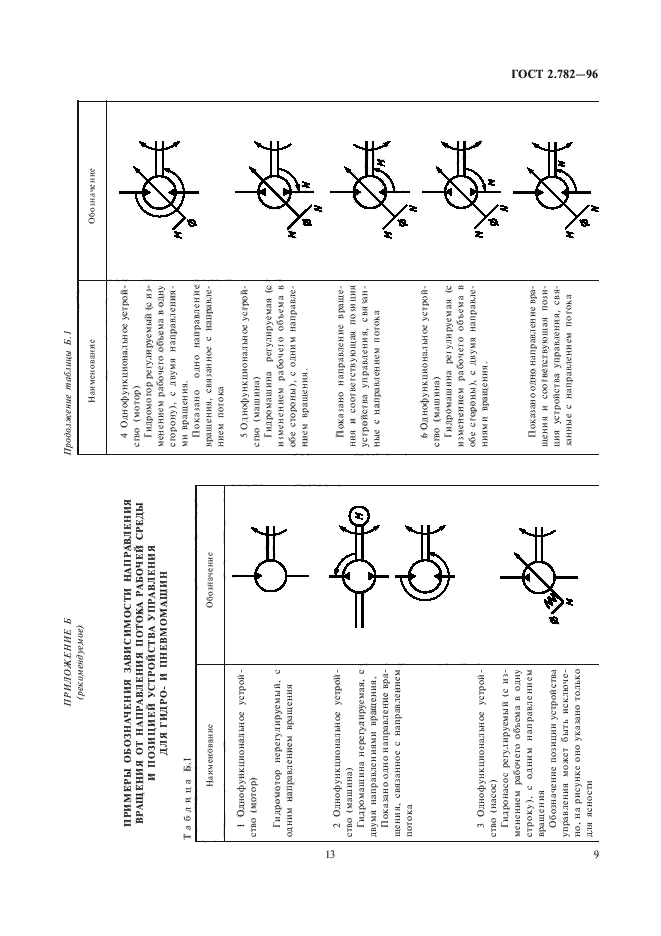

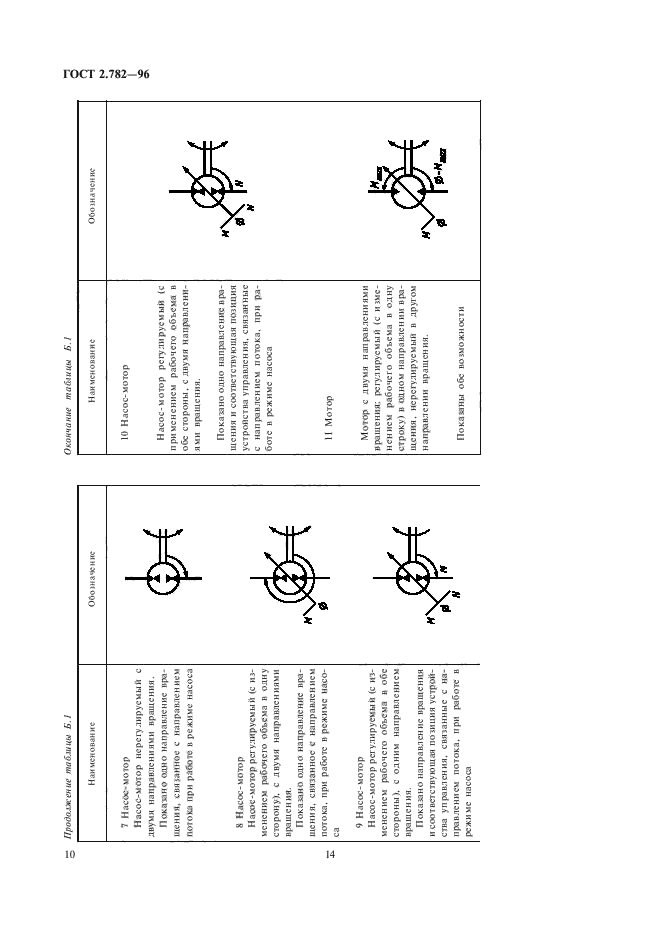

ПРИЛОЖЕНИЕ Б (рекомендуемое) ПРИМЕРЫ ОБОЗНАЧЕНИЯ ЗАВИСИМОСТИ НАПРАВЛЕНИЯ ВРАЩЕНИЯ ОТ НАПРАВЛЕНИЯ ПОТОКА РАБОЧЕЙ СРЕДЫ И ПОЗИЦИЙ УСТРОЙСТВА УПРАВЛЕНИЯ ДЛЯ ГИДРО- И ПНЕВМОМАШИН. 10

ГОСТ 2.782-96

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Дата введения 1998-01-01

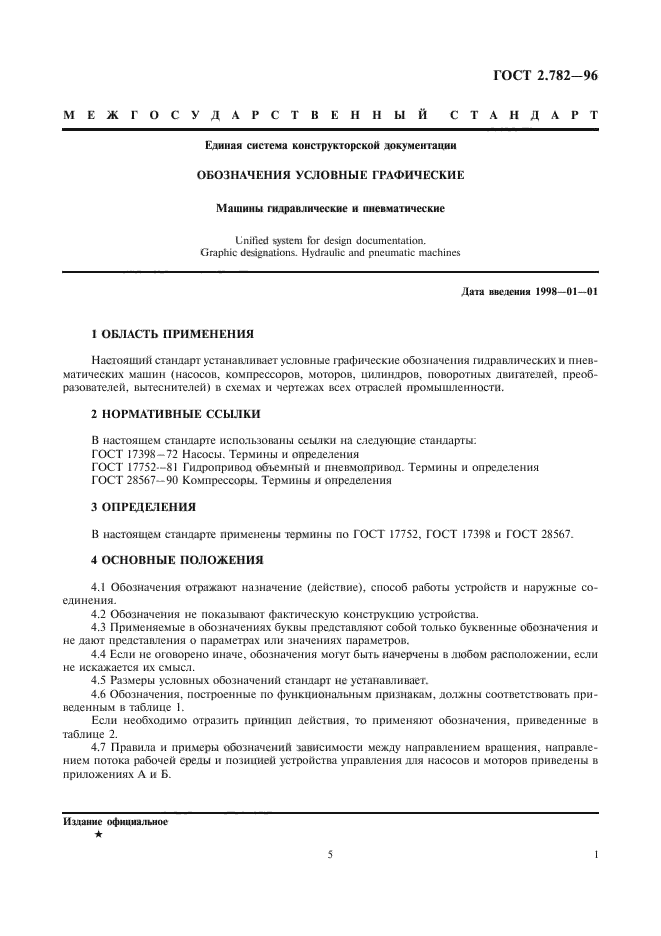

1. ОБЛАСТЬ ПРИМЕНЕНИЯ.

Настоящий стандарт устанавливает условные графические обозначения гидравлических и пневматических машин (насосов, компрессоров, моторов, цилиндров, поворотных двигателей, преобразователей, вытеснителей) в схемах и чертежах всех отраслей промышленности.

2. НОРМАТИВНЫЕ ССЫЛКИ.

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 17398-72 Насосы. Термины и определения.

ГОСТ 17752-81 Гидропривод объемный и пневмопривод. Термины и определения.

ГОСТ 28567-90 Компрессоры. Термины и определения.

3. ОПРЕДЕЛЕНИЯ.

В настоящем стандарте применены термины по ГОСТ 17752, ГОСТ 17398 и ГОСТ 28567.

4. ОСНОВНЫЕ ПОЛОЖЕНИЯ.

4.1. Обозначения отражают назначение (действие), способ работы устройств и наружные соединения.

4.2. Обозначения не показывают фактическую конструкцию устройства.

4.3. Применяемые в обозначениях буквы представляют собой только буквенные обозначения и не дают представления о параметрах или значениях параметров.

4.4. Если не оговорено иначе, обозначения могут быть начерчены в любом расположении, если не искажается их смысл.

4.5. Размеры условных обозначений стандарт не устанавливает.

4.6. Обозначения, построенные по функциональным признакам, должны соответствовать приведенным в таблице 1.

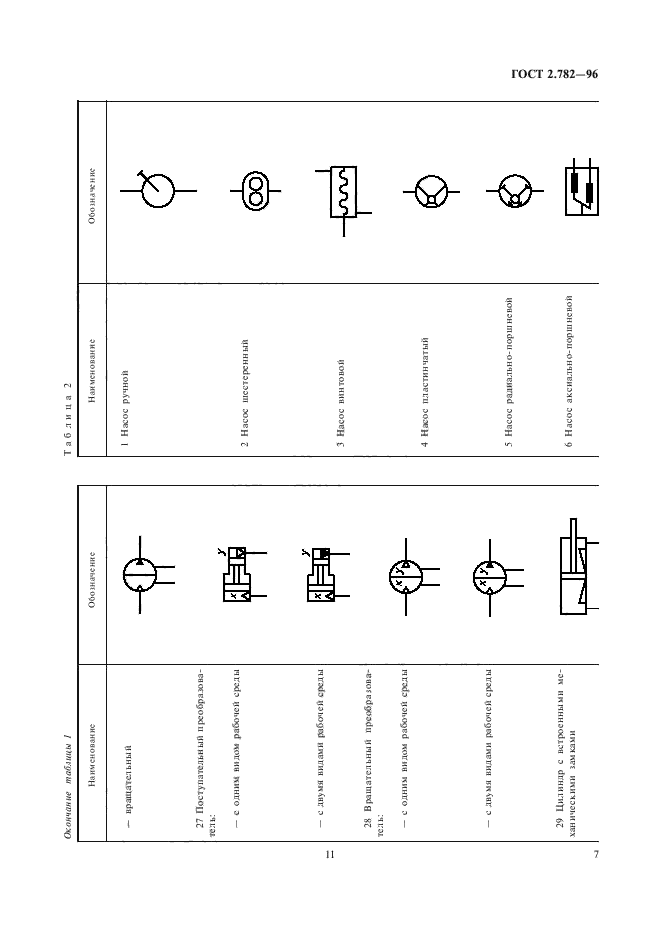

Если необходимо отразить принцип действия, то применяют обозначения, приведенные в таблице 2.

4.7. Правила и примеры обозначений зависимости между направлением вращения, направлением потока рабочей среды и позицией устройства управления для насосов и моторов приведены в приложениях А и Б.

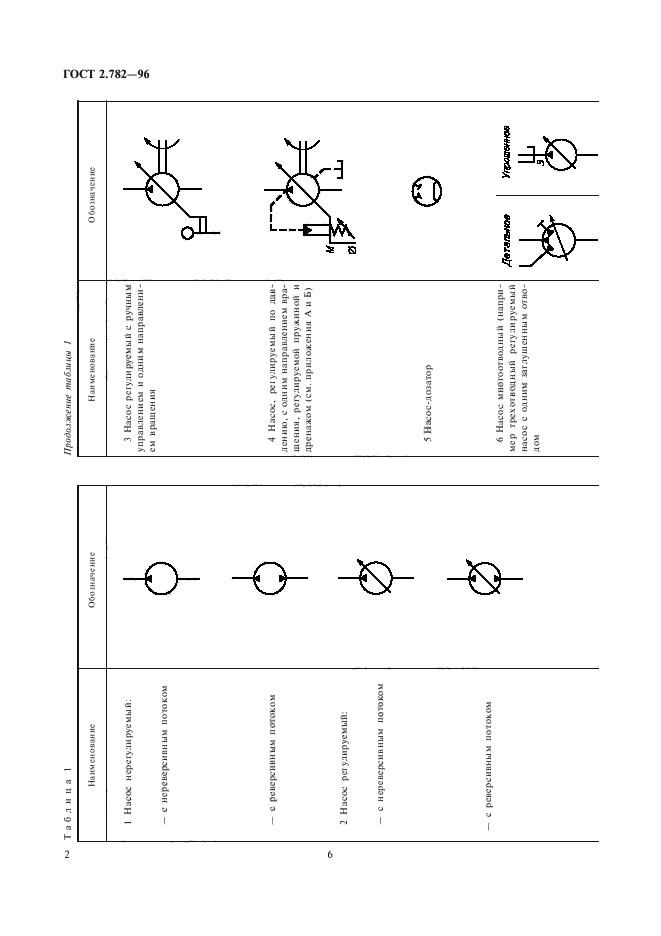

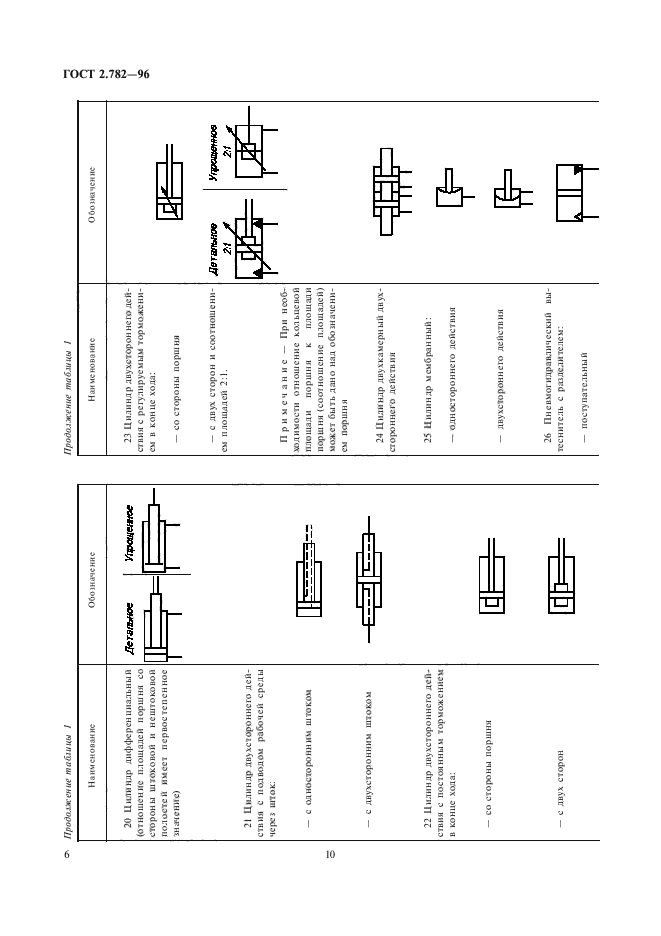

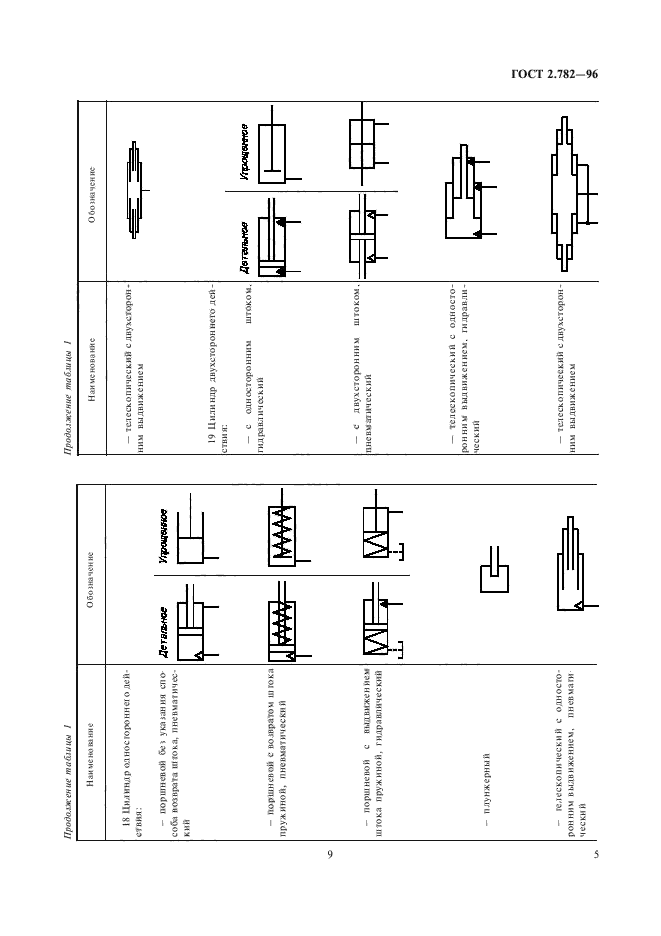

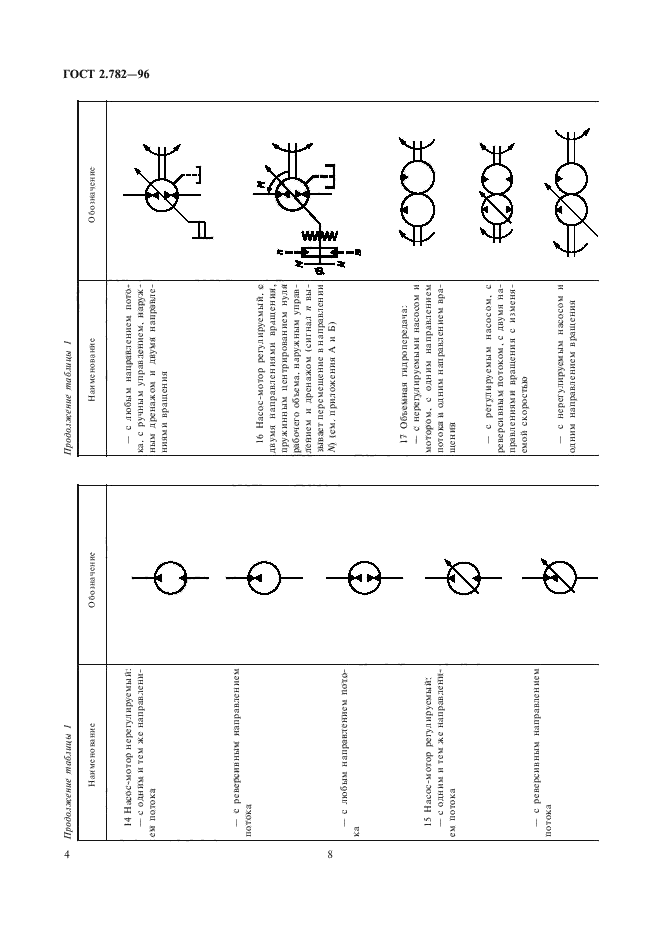

Таблица 1

Наименование	Обозначение
1. Насос нерегулируемый: — с нереверсивным потоком
— с реверсивным потоком
2. Насос регулируемый: — с нереверсивным потоком
— с реверсивным потоком
3. Насос регулируемый с ручным управлением и одним направлением вращения
4. Насос, регулируемый по давлению, с одним направлением вращения, регулируемой пружиной и дренажом (см. приложения А и Б)
5. Насос-дозатор
6. Насос многоотводный (например, трехотводный регулируемый насос с одним заглушенным отводом)	0 Понравилась статья? Поделиться с друзьями: Вам также может быть интересно Нормативные строительные документы 0 Разрешение на строительство в Казахстане: понятный план действий без лишней бюрократии Если вы собираетесь строить — дом, магазин или склад — вам наверняка предстоит столкнуться Нормативные строительные документы 0 Эксклюзивный ремонт квартир: как превратить жилье в произведение искусства Ремонт квартиры — это всегда важное событие, но зачем довольствоваться стандартными вариантами, если можно Нормативные строительные документы 0 Распашные шкафы: почему классика остаётся в моде Вы когда-нибудь задумывались, почему распашные шкафы до сих пор любят и выбирают, несмотря на Нормативные строительные документы 0 Строительство домов из арболита: почему этот материал привлекает всё больше строителей Вы, наверное, замечали, что выбор материалов для строительства дома в последние годы начал удивлять Нормативные строительные документы 0 Греющий кабель для водостоков: простой способ защитить дом от ледяных проблем Зима – время волшебства, снега и… головной боли для владельцев домов. Особая напасть – Нормативные строительные документы 0 Запчасти для компрессоров Комплексное техническое обслуживание – залог долговременной безотказной работы воздушного компрессора. Регулярный мониторинг состояния его Добавить комментарий Отменить ответ Для отправки комментария вам необходимо авторизоваться. Задать вопрос эксперту
