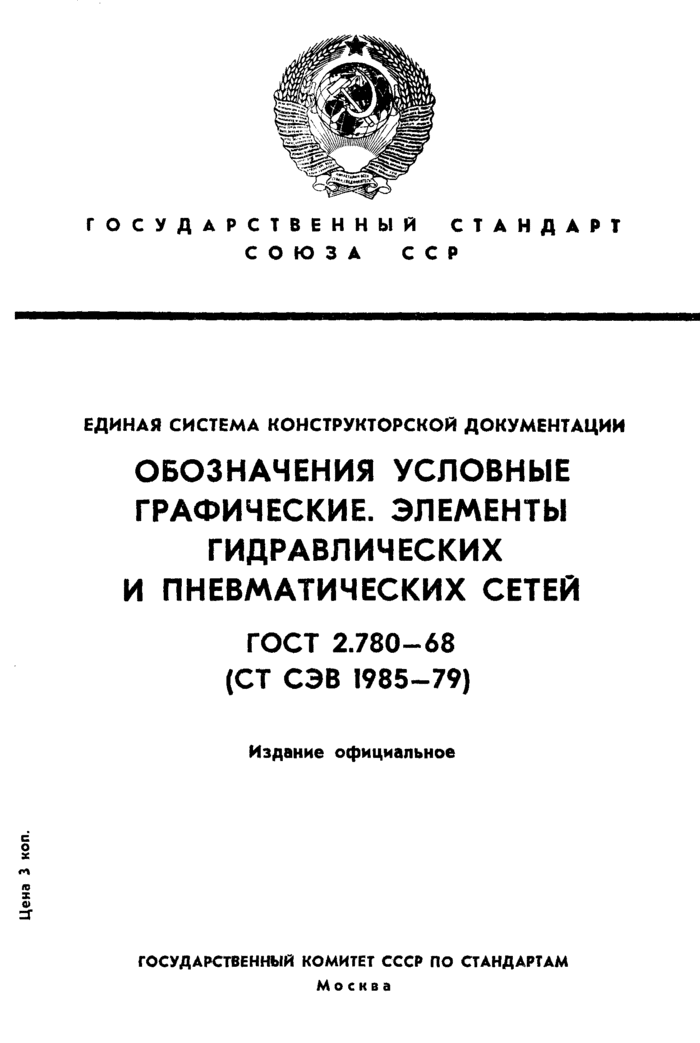

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ. ЭЛЕМЕНТЫ ГИДРАВЛИЧЕСКИХ И ПНЕВМАТИЧЕСКИХ СЕТЕЙ
ГОСТ 2.780-68 (СТ СЭВ 1985-79)
Издание официальное
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва
УДК 62(084.11) Грума TIS
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

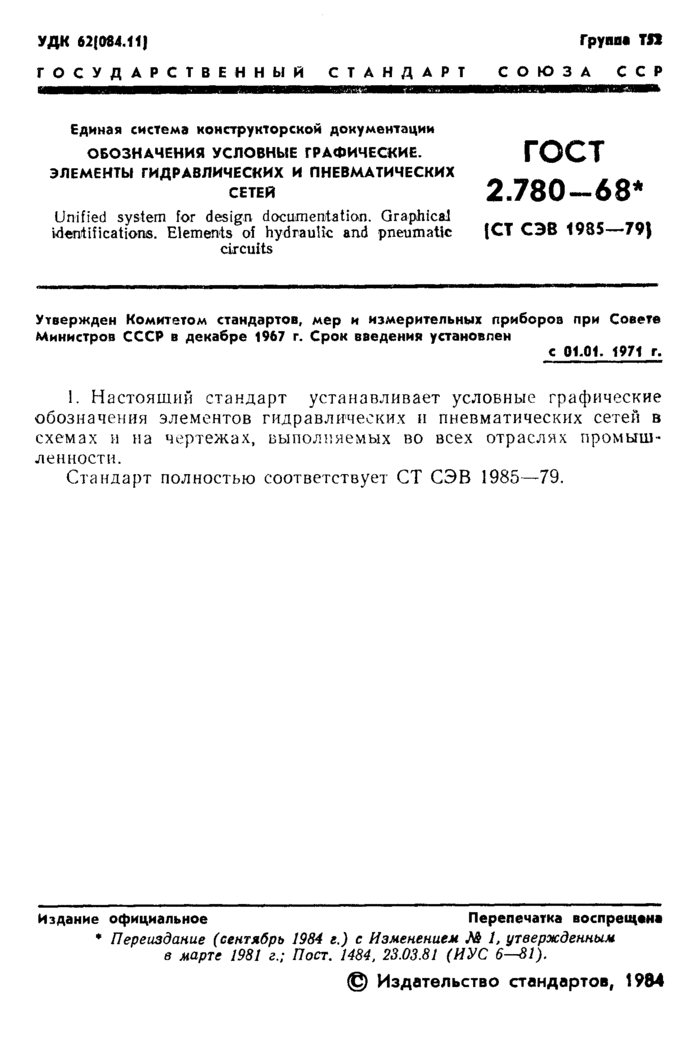

Единая система конструкторской документации ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ. ЭЛЕМЕНТЫ ГИДРАВЛИЧЕСКИХ И ПНЕВМАТИЧЕСКИХ СЕТЕЙ
ГОСТ
2.780—68*
Unified system for design documentation. Graphical identifications. Elements of hydraulic and pneumatic
(CT СЭВ 1985—79J
circuits
Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г. Срок введения установлен
1. Настоящий стандарт устанавливает условные графические обозначения элементов гидравлических н пневматических сетей в схемах и на чертежах, выполняемых во всех отраслях промышленности.
Стандарт полностью соответствует СТ СЭВ 1985—79.
Издание официальное Перепечатка воспрещена
* Переиздание (сентябрь 1984 г.) с Изменением М I, утвержденным в марте 1981 г.; Пост. 14841 23.03.81 (МУС 6—81).
© Издательство стандартов, 1984
с 01.01. 1971 г.
Стр. 2 ГОСТ 2.780-68
Наименование
Обозначение

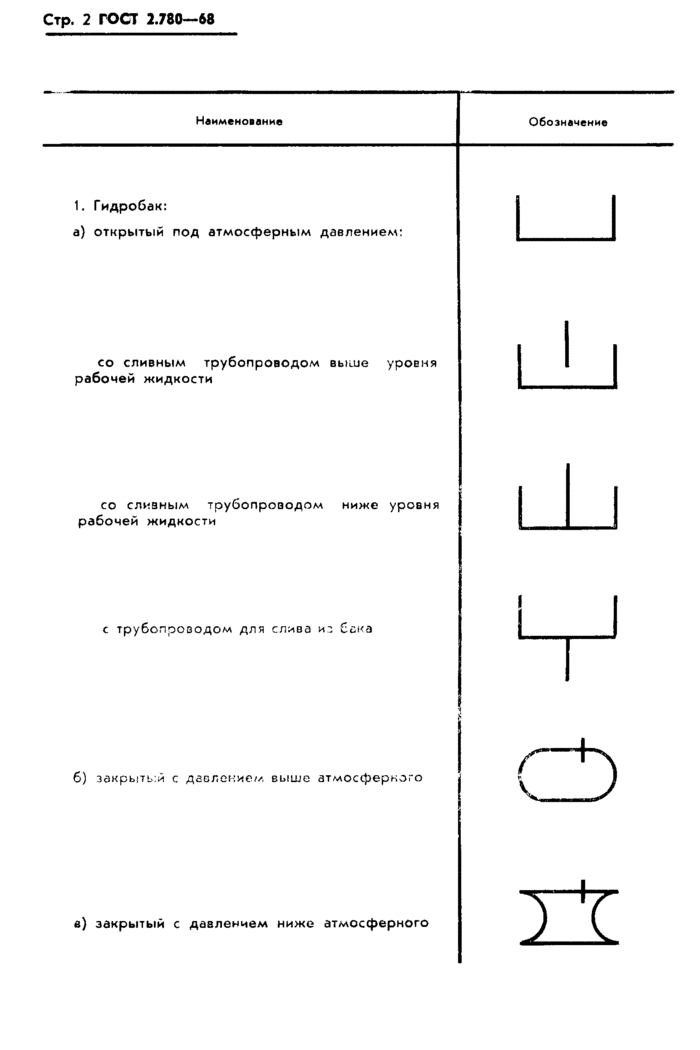

1. Гидробак:
а) открытый под атмосферным давлением:
со сливным трубопроводом выше уровня рабочей жидкости
со сливным трубопроводом ниже уровня рабочей жидкости
с трубопроводом для слива из бака
I
б) закрытый с давление//, выше атмосферного
V
в) закрытый с давлением ниже атмосферного
ГОСТ 2.780—(8 Стр 3

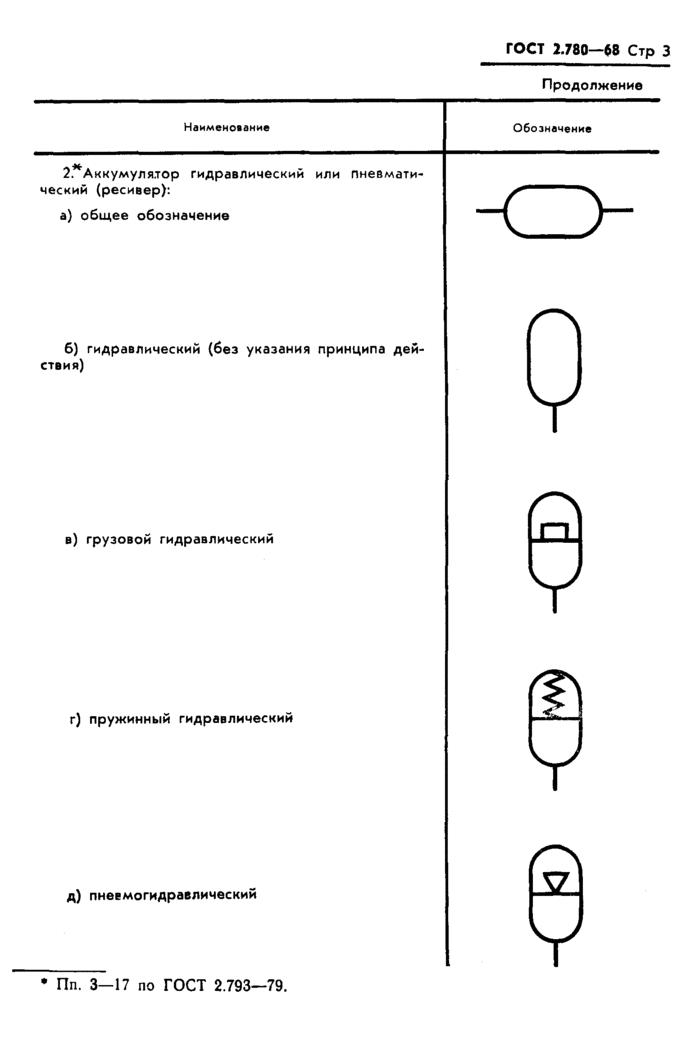

Пп. 3—17 по ГОСТ 2.793-79.
Стр. 4 ГОСТ 2.780-68
Продолжение
Наименование
Обозначение

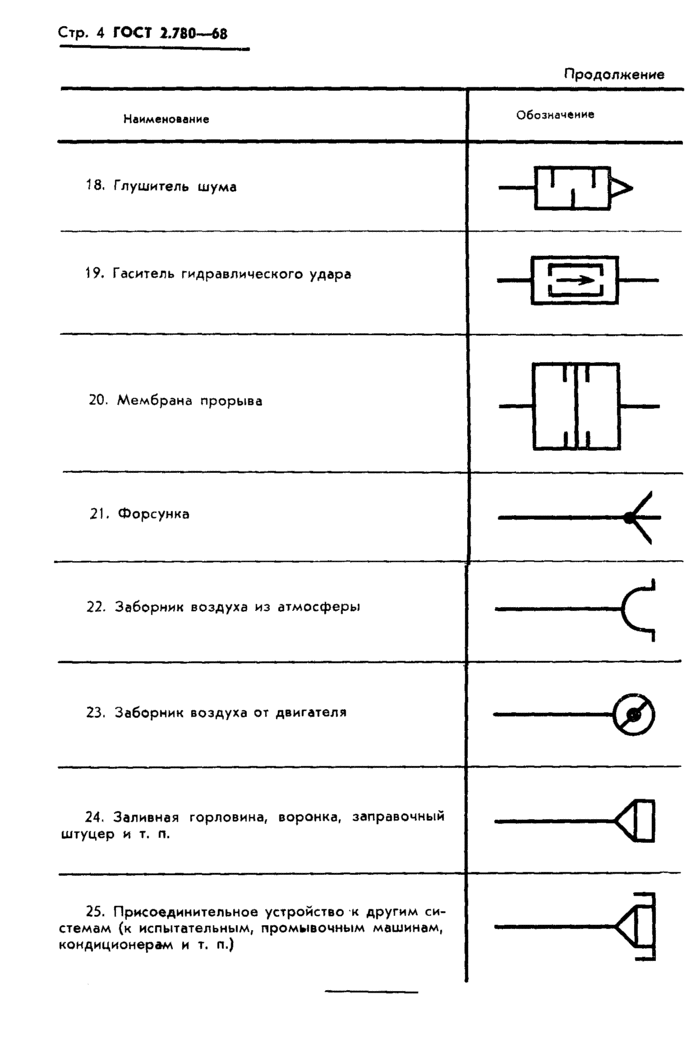

18, Глушитель шума
19. Гаситель гидравлического удара
20. Мембрана прорыва
21. Форсунка
22. Заборник воздуха из атмосферы
23. Заборник воздуха от двигателя
24. Заливная горловина, воронка, заправочный штуцер и т. п.
25. Присоединительное устройство к другим системам (к испытательным, промывочным машинам, кондиционерам и т. п.)
ГОСТ 2.780-68 Стр. 5

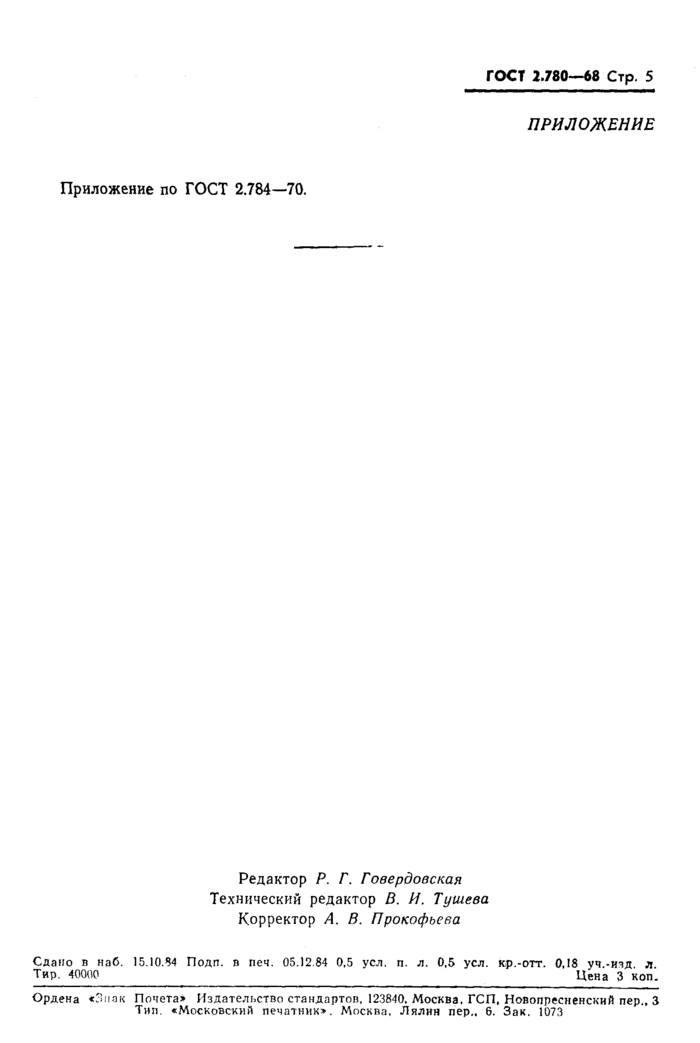

Приложение по ГОСТ 2.784-70.
