ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПРОЦЕДУРНЫЕ ХАРАКТЕРИСТИКИ НА СТЫКЕ МЕЖДУ ОКОНЕЧНЫМ ОБОРУДОВАНИЕМ ДАННЫХ И АППАРАТУРОЙ ОКОНЧАНИЯ КАНАЛА ДАННЫХ
ОБЩИЕ ТРЕБОВАНИЯ И НОРМЫ
|
ГОСТ 27771-88 |
|
|
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ |
Цена 10 коп. БЗ в-И/426
м

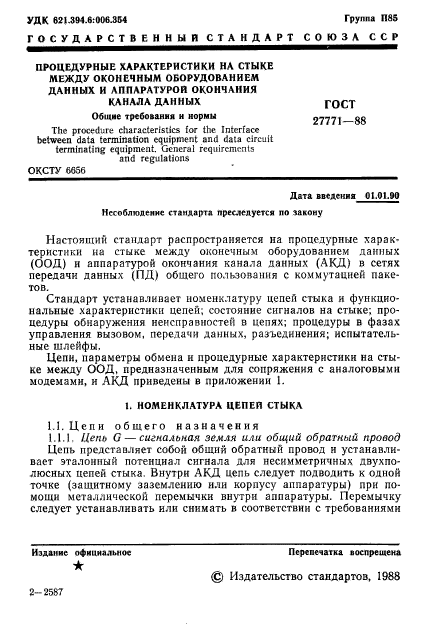

УДК в21.3М.6:006.3М Группа П85
|
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮ ЗА ССР |
||||||
|
||||||
|
Дата введения 01.01.90 Несоблюдение стандарта преследуется по лавоиу |
Настоящий стандарт распространяется на процедурные характеристики на стыке между оконечным оборудованием данных (ООД) и аппаратурой окончания канала данных (АКД) в сетях передачи данных (ПД) общего пользования с коммутацией пакетов.
Стандарт устанавливает номенклатуру цепей стыка и функциональные характеристики цепей; состояние сигналов на стыке; процедуры обнаружения неисправностей в цепях; процедуры в фазах управления вызовом, передачи данных, разъединения; испытательные шлейфы.
Цепи, параметры обмена и процедурные характеристики на стыке между ООД, предназначенным для сопряжения с аналоговыми модемами, и АКД приведены в приложении I.
I. НОМЕНКЛАТУРА ЦЕПЕП СТЫКА
1.1. Цепи общего назначения
1.1.1. Цепь G —сигнальная земля или общий обратный провод
Цепь представляет собой общий обратный провод и устанавливает эталонный потенциал сигнала для несимметричных двухполюсных цепей стыка. Внутри АКД цепь следует подводить к одной точке (защитному заземлению или корпусу аппаратуры) при помощи металлической перемычки внутри аппаратуры. Перемычку следует устанавливать или снимать в соответствии с требованиями
Издание официальное Перепечатка воспрещена
★
(£) Издательство стандартов, 1988
2-2587
С. 2 ГОСТ 27771-88
действующих правил, для уменьшения помех, наводимых в элект-ронных схемах.
Примечание. При использовании из стыке экранированного соединительного кабеля экран может подключаться либо к цепи G, либо к защитному заэемлеан».
Если требуются два общих обратных провода (по одному на каждое направление передачи), то их обозначают G* и Gt:
G* — общий обратным провод ООД.
Цепь подключается к общей точке схемы ООД;
Gb — общий обратный провод АКД.
Цепь подключается к общей точке схемы АКД.
Цепи G* и Gb устанавливают эталонный потенциал для приемников несимметричных цепей стыка в соответствии с электрическими параметрами.
1.1.2. Цепь Т — передача
Направление — к АКД.
По цепи в АКД передаются двоичные сигналы, вырабатываемые в ООД для передачи одному нлн нескольким удаленным абонентам во время фазы передачи данных.
По цепи передаются сигналы управлении соединением, вырабатываемые ООД и передаваемые в АКД в фазе установления соединения или в других фазах управления соединением.
АКД контролирует цепь для обнаружения нарушений параметров электрической цепи.
1.1.3. Цепь R — прием
Направление — от АКД.
По цепи в ООД передаются двоичные сигналы, формируемые АКД во время фазы передачи данных по мере их приема от удаленного ООД.
По цепи передаются также сигналы управления соединением, посылаемые АКД по мере приема их в фазе установления соединения и других фазах управления соединением. ООД контролирует эту цепь для обнаружения нарушений параметров электрической цепи.
1.1.4. Цепь С ■ — управление
Направление — к АКД.
Сигналы в цепи управляют АКД при некоторых процессах сигнализации.
Представление управляющего сигнала требует дополнительного кодирования цепи Т. Во время фазы передачи данных цепь должна оставаться в состоянии «Замкнуто».
АКД контролирует эту цепь для обнаружения нарушений электрических параметров.
1.1.5. Цепь! — индикация
Направление — от АКД.
ГОСТ 27771-88 С. 8
Сигналы в цепи информируют ООД о состоянии процесса управления соединением.
Представление управляющего сигнала требует дополнительного кодирования цепи R. Состояние «Замкнуто» цепи означает, что сигналы, передаваемые по цепи R, содержат информацию от удаленного ООД. Состояние «Разомкнуто» означает, что управляющая сигнализация определяется комбинацией битов в цепи R согласно процедурным характеристикам стыков.
ООД контролирует цепь для обнаружения нарушений электрических параметров.»
1.1.6. Цепь S — синхронизация элементов сигнала
Сигналы цепи обеспечивают ООД информацией о синхронизации элементов сигнала.
ООД должно выдавать по цепям Г и С двоичные сигналы, у которых изменение полярности происходит во время переходов цепи из состояния «Разомкнуто» в состояние «Замкнуто».
АКД выдает по цепям R и 1 двоичные сигналы, у которых изменение полярности происходит во время переходов цепи S из состояния «Разомкнуто» в состояние «Замкнуто».
АКД должна выдавать информацию о синхронизации элементов по цепи через стык все время, пока источник синхронизация способен вырабатывать эту информацию.
1.1.7. Цепь В — синхронизация байтов
Направление — от АКД-
Сигналы цепи обеспечивают ООД информацией о синхронизации 8-битовых байтов.
Цепь должна находиться в состоянии «Разомкнуто» в течение периода, соответствующего состоянию «Замкнуто» в цепи S, указывая на последний бит 8-бнтового байта.
Цепь В должна находиться в состоянии «Замкнуто» во все остальные интервалы времени в пределах периода передачи fi-бнто-вого байга.
Все знаки управления соединением должны соответствовать Международному Алфавиту № 5 (МТК 5). Знаки управления соединением и длительные состояния одной полярности, используемые в течение времени обмена информацией между АКД и ООД в фазе управления соединением в любом из двух направлений, должны быть точно сфазированы с сигналами цепи В.
ООД должно представить начало первого бита каждого знака управления соединением по цепи Т во время замыкания цени S, следующего за замыканием цепи В.
Изменение состояния цепи С может происходить в любой момент замыкания цепи S, но АКД это распознает в момент замыкания цепи В.
Середина последнего бита каждого знака управления должна: выдаваться из АКД по цепи R в момент замыкания цепи В.
2»
С. 4 ГОСТ 27771-88
Изменение состояния цепи I будет происходить в момент замыкания цепи S. следующего за замыканием цепи В. АКД должна выдавать информацию о синхронизации байтов по этой цепи через стык все время, пока источник синхронизации способен вырабатывать эту информацию.
Примечании:
1. ООД. осуществляющие передачу данных при помощи 8-бнтового кода, могут использовать информацию о синхронизации байтов для взаимного фазирования по знакам. Необходимое условие для этого — сохранение фазиро-нания по знакам при переходе в фазу передачи данных и синхронность фазирования на противоположных стыках.
2. Использование цепи В и ее окончание в ООД не обязательно.
1.1.8. Цепь F — идентификация начала цикла
Направление — от АКД.
Сигналы цепи обеспечивают ООД непрерывной индикацией начала цикла временного уплотнения при использовании соответствующих ООД/АКД.
Цепь должна находиться в состоянии «Разомкнуто» в течение периода передачи последнего бита цикла временного уплотнения. Все остальное время цикла цепь должна находиться в состоянии «Замкнуто».
Цепи стыка приведены в табл. 1.
|
Таблица 1 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ГОСТ 27771-88 С. &
2. ФУНКЦИОНАЛЬНЫЕ ХАРАКТЕРИСТИКИ ЦЕПЕЙ СТЫКА
2.1. Сигналы, передаваемые по цепям стыков Т, С, R и I, соответственно обозначаются t. с. г, i. Состояния сигналов, передаваемых по цепям С и I. соответствуют непрерывному состоянию «Замкнуто» (значащий уровень двоичного О) и непрерывному состоянию «Разомкнуто» (значащий уровень двоичной 1).
2.2. ООД и АКД должны быть подготовлены к передаче устойчивых состояний О и I в цепях Т и R вместе с соответствующими состояниями в цепи С или 1 в течение периода времени, составляющего время передачи не менее 24 битов. Обнаружение устойчивого двоичного 0 нлн I в цепн R для интервала, соответствующего передаче 16 смежных битов, с соответствующими состояниями в цепн I должно восприниматься ООД как условие устойчивого состояния.
Если ООД или АКД указывают в цепях R, 1 или Т, С на то, что устойчивое состояние опознано, то продолжение передачи от ООД нлн сигналов об устойчивом двоичном состоянии не обязательно.
3. СОСТОЯНИЕ СИГНАЛОВ НА СТЫКЕ
3.1. Состояние «Исходное* от ООД
3.1.1. Фаза ООД характеризуется состояниями ООД, определяющими готовность перейти в рабочие фазы «ООД готово» и «Неуправляемая неготовность ООД».
3.1.2. Состояние «ООД готово» определяется передачей сигналов 1=1, с —«Разомкнуто».
31.3. Состояние «Неуправляемая неготовность ООД» определяется передачей сигналов 1=0, с—«Разомкнуто» и указывает на то, что ООД не способно принять входящие вызовы.
Примечания (для службы с выделенными каналами):
1. При прямом соединенна во время перехода ООД в эту фалу с удаленного стыка могу7 передаваться сигналы r=0. t — «Разомкнуто».
2. При разветвленном соединении по время перехода ООД в Э7у фазу, на другой стык ООД/АКД ис поступает никаких указаний.
3.1.4. Состояние «Управляемая неготовность ООД» определяется передачей сигналов /—01… (чередующиеся биты Он 1), с —«Разомкнуто* и указывает на то, что ООД не может принять входящие вызовы для службы с коммутацией каналов.
Состояние сигнала должно сохраняться в течение времени передачи не менее 24 битов.
Примечание. В некоторых сетях АКД опознает это состояние только при наличии состояний «ООД готово» и «АКД готова».
3.2. Состояние «Исходное» от АКД
3.2.1. Фаза характеризуется состояниями АКД, определяющими готовность перейти в рабочие фазы.

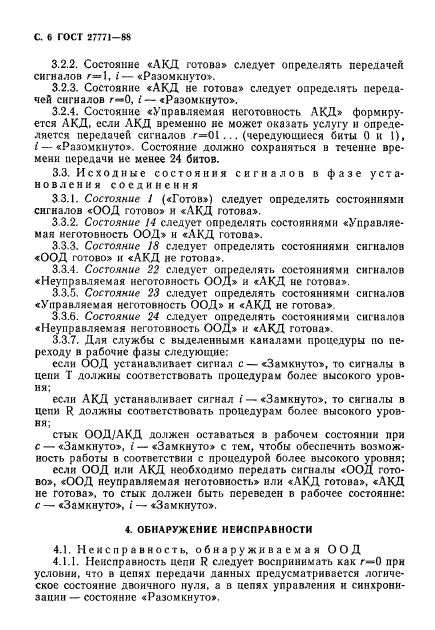

С. 6 ГОСТ 27771-88
3.2.2. Состояние «АКД готова» следует определять передачей сигналов r=> 1, i— «Разомкнуто».
3 2.3. Состояние «АКД не готова» следует определять передачей сигналов г—О, I — «Разомкнуто».
3.2.4. Состояние «Управляемая неготовность АКД» формируется АКД. если АКД времеино не может оказать услугу и определяется передачей сигналов г=01… (чередующиеся биты 0 и 1), i — «Разомкнуто». Состояние должно сохраняться в течение времени передачи не менее 24 битов.
3.3. Исходные состояния сигналов в фазе уста* новления соединения
3 3.1. Состояние 1 («Готов») следует определять состояниями сигналов «ООД готово» и «АКД готова».
3 3.2. Состояние 14 следует определять состояниями «Управляемая неготовность ООД» и «АКД готова».
33.3. Состояние 18 следует определять состояниями сигналов «ООД готово» и «АКД не готова».
3.3.4. Состояние 22 следует определять состояниями сигналов «Неуправляемая неготовность ООД» и «АКД не готова».
3.3.5. Состояние 23 следует определять состояниями сигналов «Управляемая неготовность ООД» и «АКД не готова».
3.3.6. Состояние 24 следует определять состояниями сигналов «Неуправляемая неготовность ООД» и «АКД готова».
3.3.7. Для службы с выделенными каналами процедуры по переходу в рабочие фазы следующие:
если ООД устанавливает сигнал с — «Замкнуто», то сигналы в цепи Т должны соответствовать процедурам более высокого уровня;
если АКД устанавливает сигнал i — «Замкнуто», то сигналы в цепи R должны соответствовать процедурам более высокого уровня;
стык ООД/АКД должен оставаться в рабочем состоянии при с — «Замкнуто», I — «Замкнуто» с тем, чтобы обеспечить возможность работы в соответствии с процедурой более высокого уровня;
если ООД или АКД необходимо передать сигналы «ООД готово», «ООД неуправляемая неготовность» или «АКД готова», «АКД не готова», то стык должен быть переведен в рабочее состояние; с — «Замкнуто», i — «Замкнуто».
4. ОБНАРУЖЕНИЕ НЕИСПРАВНОСТИ
4.1. Неисправность, обнаруживаемая ООД
4.1.1. Неисправность цепи R следует воспринимать как г—0 при условии, что в цепях передачи данных предусматривается логическое состояние двоичного нуля, а в цепях управления и синхронизации — состояние «Разомкнуто».

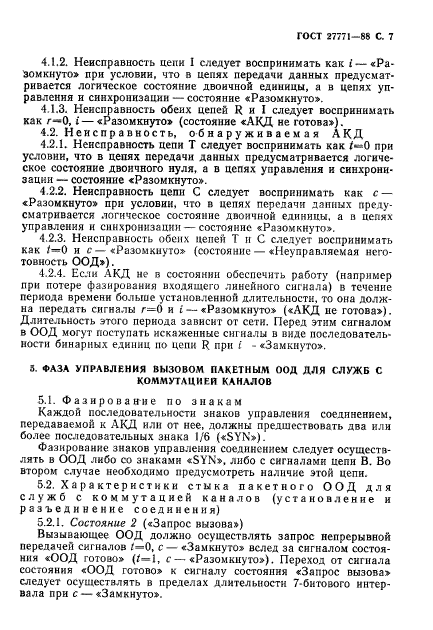

ГОСТ 27771-88 С. 7
4.1.2. Неисправность цени I следует воспринимать как i — «Разомкнуто» при условии, что в цепях передачи данных предусматривается логическое состояние двоичной единицы, а в цепях управления и синхронизации — состояние «Разомкнуто».
4.1.3. Неисправность обеих цепей R и I следует воспринимать как г—О, i — «Разомкнуто» (состояние «АКД не готова»).
4.2. Неисправность, обнаруживаемая АКД
4.2.1. Неисправность цепи Т следует воспринимать как /«*0 при условии, что в цепях передачи даниых предусматривается логическое состояние двоичного нуля, а в цепях управления и синхронизации — состояние «Разомкнуто*.
4.2.2. Неисправность цепи С следует воспринимать как с — «Разомкнуто» при условии, что в цепях передачи данных предусматривается логическое состояние двоичной единицы, а в цепях управления и синхронизации — состояние «Разомкнуто».
1.2.3. Неисправность обеих цепей Т и С следует воспринимать как /^0 и с—«Разомкиуто» (состояние — «Неуправляемая неготовность 00 Д»).
4.2.4. Если АКД не в состоянии обеспечить работу (например при потере фазирования входящего линейного сигнала) в течение периода времени больше установленной длительности, то она должна передать сигналы г=0 и i — «Разомкнуто» («АКД не готова»). Длительность этого периода зависит от сети. Перед этим сигналом в ООД могут поступать искаженные сигналы в виде последовательности бинарных единиц по цени R при i — «Замкнуто».
3. ФАЗА УПРАВЛЕНИЯ ВЫЗОВОМ ПАКЕТНЫМ ООД ДЛЯ СЛУЖБ С КОММУТАЦИЕЙ каналов
5.1. Фазирова нне по знакам
Каждой последовательности знаков управления соединением, передаваемой к АКД или от нее, должны предшествовать два или более последовательных знака 1/6 («SYN»).
Фазирование знаков управления соединением следует осуществлять в ООД либо со знаками «SYN», лнбо с сигналами цепи В. Во втором случае необходимо предусмотреть наличие этой цепи.
5.2. Характеристики стыка пакетного ООД для служб с коммутацией каналов (установление и разъединение соединения)
5.2.1. Состояние 2 («Запрос вызова»)
Вызывающее ООД должно осуществлять запрос непрерывной передачей сигналов 1=0, с — «Замкиуто» вслед за сигналом состояния «ООД готово» (/=1, с—«Разомкнуто»). Переход от сигнала состояния «ООД готово» к сигналу состояния «Запрос вызова» следует осуществлять в пределах длительности 7-бнтового интервала при с — «Замкнуто».

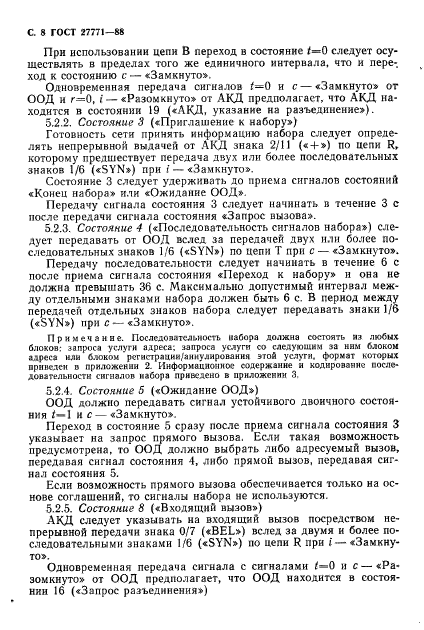

С. 8 ГОСТ 27771-88
При использовании цепи В переход в состояние /=0 следует осуществлять в пределах того же единичного интервала, что и переход к состоянию с — «Замкнуто».
Одновременная передача сигналов f=0 и с — «Замкнуто* от ООД и r=0, i — «Разомкнуто» от АКД предполагает, что АКД находится в состоянии 19 («АКД. указание на разъединение»).
5.2.2. Состояние 3 («Приглашение к набору»)
Готовность сети принять информацию набора следует определять непрерывной выдачей от АКД знака 2/11 (« + ») по цепи R, которому предшествует передача двух или более последовательных знаков 1/6 («SYN») при / — «Замкнуто».
Состояние 3 следует удерживать до приема сигналов состояний «Конец набора» или «Ожидание ООД».
Передачу сигнала состояния 3 следует начинать в течение 3 с после передачи сигнала состояния «Запрос вызова».
5.2.3. Состояние 4 («Последовательность сигналов набора») следует передавать от ООД вслед за передачей двух или более последовательных знаков 1/6 («SYN») по цепи Т при с — «Замкнуто».
Передачу последовательности следует начинать в течение 6 с после приема сигнала состояния «Переход к набору» и она не должна превышать 36 с. Максимально допустимый интервал между отдельными знаками набора должен быть 6 с. В период между передачей отдельных знаков набора следует передавать знаки 1/6 («SYN») ирис — «Замкнуто».
Примечание. Последовательность набора должна состоять из любых блоков: запроса услуги адреса; запроса услуги со следующим за ним блоком адреса или блоком регистрации/аннулирования этой услуги, формат которых приведен d приложении 2. Информационное содержание и кодирование последовательности сигналов набора приведено в приложении 3.
5.2.4. Состояние 5 («Ожидание ООД»)
ООД должно передавать сигнал устойчивого двоичного состояния 1 и с — «Замкнуто».
Переход в состояние 5 сразу после приема сигнала состояния 3 указывает на запрос прямого вызова. Если такая возможность предусмотрена, то ООД должно выбрать либо адресуемый вызов, передавая сигнал состояния 4, либо прямой вызов, передавая сигнал состояния 5.
Если возможность прямого вызова обеспечивается только на основе соглашений, то сигналы набора не используются.
5.2.5. Состояние 8 («Входящий вызов»)
АКД следует указывать на входящий вызов посредством непрерывной передачи знака 0/7 («BEL») вслед за двумя и более последовательными знаками 1/6 («SYN») по цепи R при «’ — «Замкнуто».
Одновременная передача сигнала с сигналами 1^0 и с—«Разомкнуто» от ООД предполагает, что ООД находится в состоянии 16 («Запрос разъединения»)

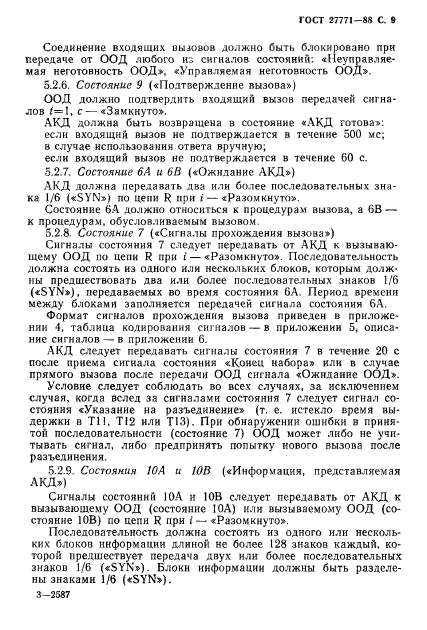

ГОСТ 27771-88 С. 9
Соединение входящих вызовов должно быть блокировано при передаче от ООД любого из сигналов состояний: «Неуправляемая неготовность ООД*. «Управляемая неготовность ООД».
5.2.6. Состояние 9 («Подтверждение вызова»)
ООД должно подтвердить входящий вызов передачей сигналов <=1, с — «Замкнуто».
АКД должна быть возвращена в состояние «АКД готова»:
если входящий вызов не подтверждается в течение 500 мс;
в случае использования ответа вручную;
если входящий вызов не подтверждается в течение 60 с.
5.2.7. Состояние 6А и 6В («Ожидание АКД»)
АКД должна передавать два или более последовательных знака 1/6 («SYN») по цепи R мри i — «Разомкнуто».
Состояние 6А должно относиться к процедурам вызова, а 6В — к процедурам, обусловливаемым вызовом.
5.2.8. Состояние 7 («Сигналы прохождения вызова*)
Сигналы состояния 7 следует передавать от АКД к вызывающему ООД по цепи R при i—«Разомкнуто*. Последовательность должна состоять из одного или нескольких блоков, которым должны предшествовать два или более последовательных знаков 1/6 («SYN»), передаваемых во время состояния 6А. Период времени между блоками заполняется передачей сигнала состояния 6А.
Формат сигналов прохождения вызова приведен в приложении 4, таблица кодирования сигналов — в приложении 5, описание сигналов — в приложении 6.
АКД следует передавать сигналы состояния 7 в течение 20 с после приема сигнала состояния «Конец набора» или в случае прямого вызова после передачи ООД сигнала «Ожидание ООД».
Условие следует соблюдать во всех случаях, за исключением случая, когда вслед за сигналами состояния 7 следует сигнал состояния «Указание на разъединение» (т. е. истекло время выдержки в Til, Т12 или ИЗ). При обнаружении ошибки в принятой последовательности (состояние 7) оЪд может либо не учитывать сигнал, либо предпринять попытку нового вызова после разъединения.
5.2.9. Состояния 10А и 10В («Информация, представляемая АКД»)
Сигналы состоянии 10А и 10В следует передавать от АКД к вызывающему ООД (состояние 10А) или вызываемому ООД (состояние 10В) по цепи R при I — «Разомкнуто».
Последовательность должна состоять из одного или нескольких блоков информации длиной не более 128 знаков каждый, которой предшествует передача двух или более последовательных знаков 1/6 («SYN»). Блоки информации должны быть разделены знаками 1/6 («SYN»).
3-2587

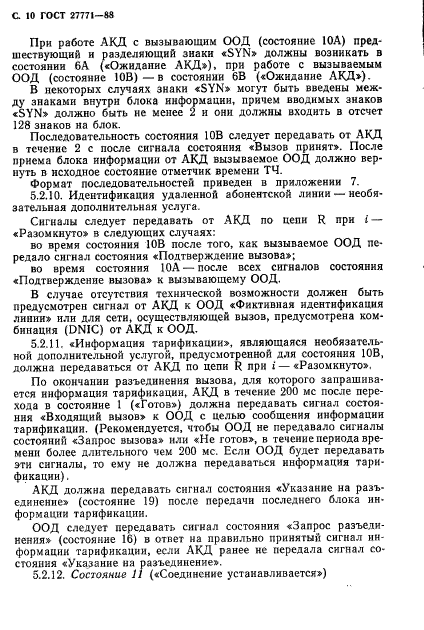

С 10 ГОСТ 27771-М
При работе АКД с вызывающим ООД (состояние 10А) предшествующий и разделяющий знаки «SYN» должны возникать в состоянии 6А («Ожидание АКД*), при работе с вызываемым ООД (состояние 10В)—в состоянии 6В («Ожидание АКД»)-
В некоторых случаях знаки «SYN* могут быть введены между знаками внутри блока информации, причем вводимых знаков «SYN» должно быть не менее 2 и они должны входить в отсчет 128 знаков на блок.
Последовательность состояния 10В следует передавать от АКД в течение 2 с после сигнала состояния «Вызов принят». После приема блока информации от АКД вызываемое ООД должно вернуть в исходное состояние отметчик времени ТЧ.
Формат последовательностей приведен в приложении 7.
5.2.10. Идентификация удаленной абонентской линии — необязательная дополнительная услуга.
Сигналы следует передавать от АКД по цепи R при i — «Разомкнуто» в следующих случаях:
во время состояния 10В после того, как вызываемое ООД передало сигнал состояния «Подтверждение вызова»;
во время состояния 10А — после всех сигналов состояния «Подтверждение вызова» к вызывающему ООД.
В случае отсутствия технической возможности должен быть предусмотрен сигнал от АКД к ООД «Фиктивная идентификация линии» или для сети, осуществляющей вызов, предусмотрена комбинация (DNIC) от АКД к ООД.
5.2.11. «Информация тарификации», являющаяся необязательной дополнительной услугой, предусмотренной для состояния 10В, должна передаваться от АКД по цепи R при i — «Разомкнуто».
По окончании разъединения вызова, для которого запрашивается информация тарификации, АКД в течение 200 мс после перехода в состояние 1 («Готов») должна передавать сигнал состояния «Входящий вызов» к ООД с целью сообщения информации тарификации. (Рекомендуется, чтобы ООД не передавало сигналы состояний «Запрос вызова» или «Не готов», в течение периода времени более длительного чем 200 мс. Если ООД будет передавать эти сигналы, то ему не должна передаваться информация тарификации) .
АКД должна передавать сигнал состояния «Указание на разъединение» (состояние 19) после передачи последнего блока информации тарификации.
ООД следует передавать сигнал состояния «Запрос разъединения» (состояние 16) в ответ на правильно принятый сигнал информации тарификации, если АКД ранее не передала сигнал состояния «Указание на разъединение».
5.2.12. Состояние 11 («Соединение устанавливается»)
ГОСТ 27771-88 С. II
В процессе установления соединения АКД должна сообщить о состоянии 11 путем передачи сигналов г— I и I — «Разомкнуто».
5.2.13. Состояние 12 («Готов к приему и передаче данных») следует определять передачей от АКД сигналов: /•= 1 и i — «Замкнуто» в случае установления соединения между двумя ООД.
АКД следует передать вызывающему ООД сигнал состояния 12 в следующих случаях:
в течение 2 с после последнего сигнала прохождения вызова или сигналов «Информация, предоставляемая АКД», принятых ООД в течение 20 с после передачи ООД сигнала окончания набора или когда на вызываемом ООД допускается процедура ответа вручную;
в течение 60 с после приема соответствующего сигнала прохождения вызова или в течение 20 с после приема сигнала окончания набора. Об этом должно быть передано вызываемому ООД в течение 2 с после передачи этим ООД сигнала «Вызов принят».
Последующие процедуры приведены в разд. 6.
5.2.14. Состояние «Безуспешная попытка вызова»
Невозможность установления соединения следует определять
АКД передачей «Сигнала прохождения вызова», после которого транслируется сигнал состояния «АКД, указание на разъединение» (состояние 19)
5.2.15. Состояние /5 («Встречный вызов») должен быть обнаружен ООД при приеме сигнала состояния 8 («Входящий вызов») в ответ на переданный сигнал состояния 2 («Запрос вызова»), но ООД не должно преднамеренно обусловливать это состояние в ответ на сигнал состояния 2. Когда «Встречный вызов» обнаруживается АКД при приеме сигнала состояния 2 в ответ на сигнал состояния 8, АКД должна передавать сигнал состояния 3 («Переход к набору») и аннулировать «Входящий вызов».

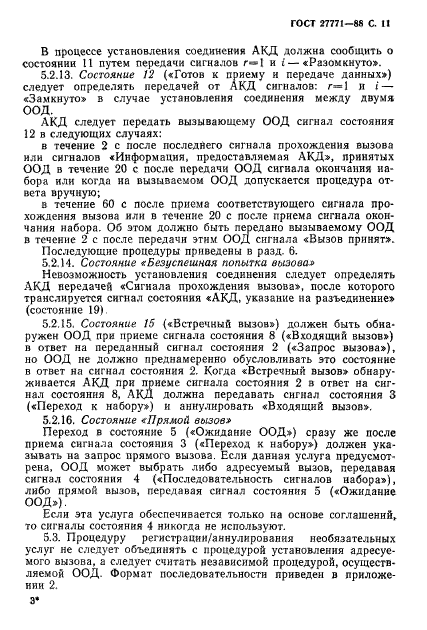

5.2.16. Состояние «Прямой вызов»
Переход в состояние 5 («Ожидание ООД») сразу же после приема сигнала состояния 3 («Переход к набору») должен указывать на запрос прямого вызова. Если данная услуга предусмотрена, ООД может выбрать либо адресуемый вызов, передавая сигнал состояния 4 («Последовательность сигналов набора»), либо прямой вызов, передавая сигнал состояния 5 («Ожидание ООД»),
Если эта услуга обеспечивается только на основе соглашений, то сигналы состояния 4 никогда не используют.
5.3. Процедуру регистрации/аннулирования необязательных услуг не следует объединять с процедурой установления адресуемого вызова, а следует считать независимой процедурой, осуществляемой ООД. Формат последовательности приведен в приложении 2.
3*
С. 12 ГОСТ 27771-88

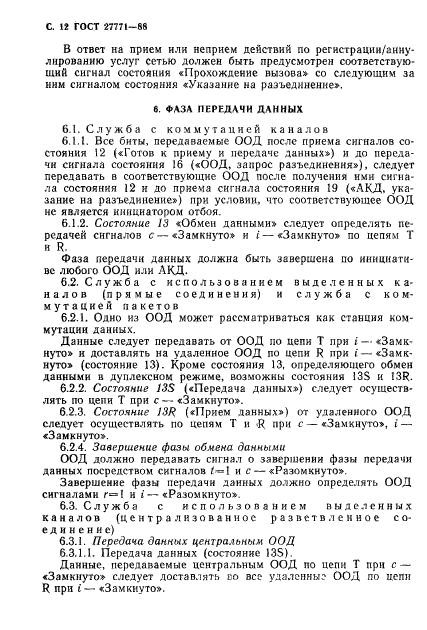

В ответ на прием или неприем действий по регистрации/аннулированию услуг сетью должен быть предусмотрен соответствующий сигнал состояния «Прохождение вызова» со следующим за ним сигналом состояния «Указание на разъединение».
6. ФАЗА ПЕРЕДАЧИ ДЛННЫХ
6.1. Служба с коммутацией каналов
6.1.1. Все биты, передаваемые ООД после приема сигналов состояния 12 («Готов к приему и передаче данных») и до передачи сигнала состояния 16 («ООД, запрос разъединения»), следует передавать в соответствующие ООД после получения ими сигнала состояния 12 и до приема сигнала состояния 19 («АКД. указание на разъединение») при условии, что соответствующее ООД не является инициатором отбоя.
6.1.2. Состояние 13 «Обмен данными» следует определять передачей сигналов с—«Замкнуто* и /—«Замкнуто» по цепям Т и R.
Фаза передачи данных должна быть завершена по инициативе любого ООД или АКД.
6.2. Служба с использованием выделенных каналов (прямые соединения) и служба с коммутацией пакетов
6.2.1. Одно из ООД может рассматриваться как станция коммутации данных.
Данные следует передавать от ООД по цепи Т при »’ — «Замкнуто» и доставлять на удаленное ООД по цепи R при ( — «Замкнуто» (состояние 13). Кроме состояния 13, определяющего обмен данными в дуплексном режиме, возможны состояния 13S и 13R.
6.2.2. Состояние 13S («Передача данных») следует осуществлять по цепи Т при с ■—* «Замкнуто».
6.2.3. Состояние 13R («Прием данных») гхт удаленного ООД следует осуществлять по цепям Т и R при с — «Замкнуто», i — «Замкнуто».
6.2.4. Завершение фазы обмена данными
ООД должно передавать сигнал о завершении фазы передачи данных посредством сигналов (-=1 и с — «Разомкнуто».
Завершение фазы передачи данных должно определять ООД сигналами г=1 и « — «Разомкнуто».
6.3. Служба с использованием выделенных каналов (централизованное разветвленное соединение)
6.3.1. Передача данных центральным ООД
6.3.1.1. Передача данных (состояние 135).
Данные, передаваемые центральным ООД по цепи Т при с — «Замкнуто» следует доставлять со все удаленны? ООД по цепи R при i — «Замкнуто».
ГОСТ 27771-88 С. !3

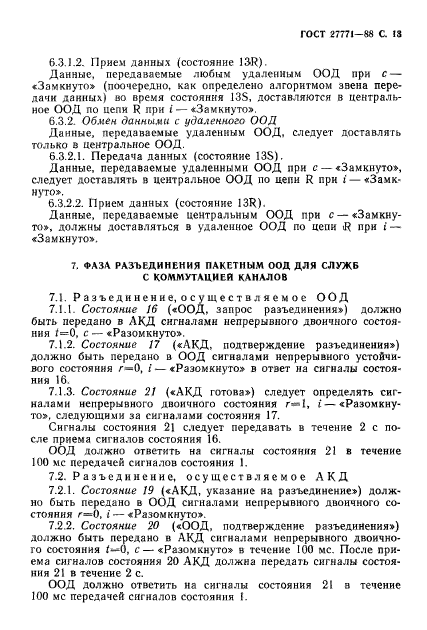

6.3.1.2. Прием данных (состояние 13R).
Данные, передаваемые любым удаленным ООД при с — «Замкнуто» (поочередно, как определено алгоритмом эвена передачи данных) во время состояния 13S, доставляются в центральное ООД по цепи R при i — «Замкнуто».
6.3.2. Обмен данными с удаленного ООД
Данные, передаваемые удаленным ООД. следует доставлять только в центральное ООД.
6.3.2.1. Передача данных (состояние 13S).
Данные, передаваемые удаленными ООД при с — «Замкнуто*, следует доставлять в центральное ООД по цепи R при i — «Замкнуто».
6.3.2.2. Прием данных (состояние 13R).
Данные, передаваемые центральным ООД при с —«Замкнуто», должны доставляться в удаленное ООД по цепи iR при — «Замкнуто».
7. ФАЗА РАЗЪЕДИНЕНИЯ ПАКЕТНЫМ ООД ДЛЯ СЛУЖБ С КОММУТАЦИЕЙ КАНАЛОВ
7.1. Разъединение, осуществляемое ООД
7.1.1. Состояние 16 («ООД, запрос разъединения») должно быть передано в ЛКД сигналами непрерывного двоичного состояния /=0, с — «Разомкнуто».
7.1.2. Состояние 17 («АКД, подтверждение разъединения») должно быть передано в ООД сигналами непрерывного устойчивого состояния г=0, / — «Разомкнуто» в ответ на сигналы состояния 16.
7.1.3. Состояние 21 («АКД готова») следует определять сигналами непрерывного двоичного состояния г— I, i—«Разомкнуто», следующими за сигналами состояния 17.
Сигналы состояния 21 следует передавать в течение 2 с после приема сигналов состояния 16.
ООД должно ответить на сигналы состояния 21 в течение 100 мс передачей сигналов состояния I.
7.2. Разъединение, осуществляемое АКД
7.2.1. Состояние 19 («АКД, указание на разъединение») должно быть передано в ООД сигналами непрерывного двоичного состояния г=0, i — «Разомкнуто».
7.2.2. Состояние 20 («ООД, подтверждение разъединения») должно быть передано в АКД сигналами непрерывного двоичного состояния /~0, с — «Разомкнуто» в течение 100 мс. После приема сигналов состояния 20 АКД должна передать сигналы состояния 21 в течение 2 с.
ООД должно ответить на сигналы состояния 21 в течение 100 мс передачей сигналов состояния I.
С 14 ГОСТ 27771-88

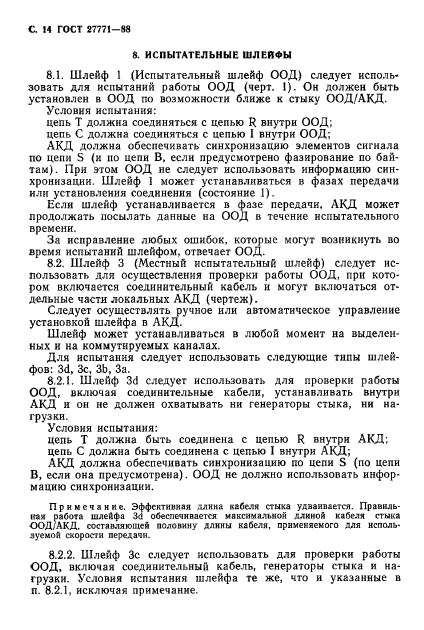

8. ИСПЫТАТЕЛЬНЫЕ ШЛЕЙФЫ
8.1. Шлейф 1 (Испытательный шлейф ООД) следует использовать для испытаний работы ООД (черт. 1). Он должен быть установлен в ООД по возможности ближе к стыку ООД/АКД.
Условия испытания:
цепь Т должна соединяться с цепью R внутри ООД;
цепь С должна соединяться с цепью I внутри ООД;
АКД должна обеспечивать синхронизацию элементов сигнала по цени S (и но цепи В. если предусмотрено фазирование по байтам). При этом ООД не следует использовать информацию синхронизации. Шлейф 1 может устанавливаться в фазах передачи или установления соединения (состояние 1).
Если шлейф устанавливается в Лазе передачи. АКД может продолжать посылать данные на ООД в течение испытательного времени.
За исправление любых ошибок, которые могут возникнуть во время испытаний шлейфом, отвечает ООД.

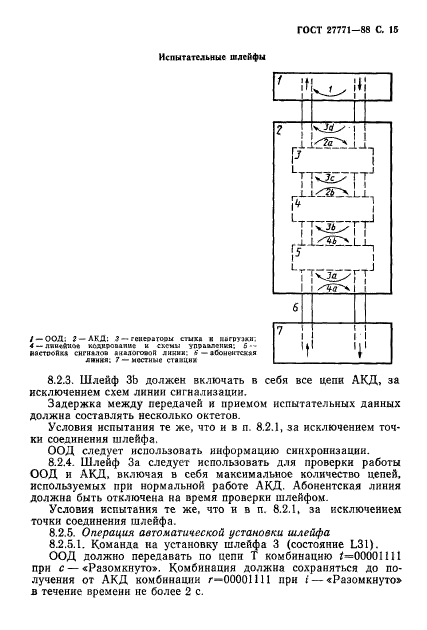

8.2. Шлейф 3 (Местный испытательный шлейф) следует использовать для осуществления проверки работы ООД, при котором включается соединительный кабель и могут включаться отдельные части локальных АКД (чертеж).
Следует осуществлять ручное или автоматическое управление установкой шлейфа в АКД.
Шлейф может устанавливаться в любой момент на выделенных и на коммутируемых каналах.
Для испытания следует использовать следующие типы шлейфов: 3d, Зс, ЗЬ, За.
8.2.1. Шлейф 3d следует использовать для проверки работы ООД, включая соединительные кабели, устанавливать внутри АКД и он не должен охватывать ни генераторы стыка, ни нагрузки.
Условия исп
