ГОСТ 27680-88 (СТ СЭВ 5880-87)

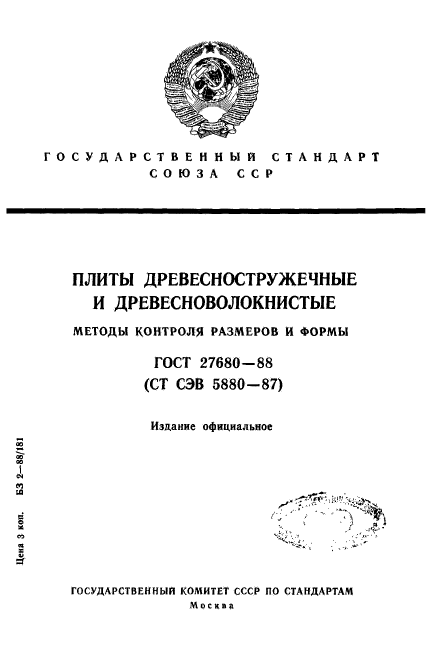

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛИТЫ ДРЕВЕСНОСТРУЖЕЧНЫЕ И ДРЕВЕСНОВОЛОКНИСТЫЕ

Методы контроля размеров и формы Издание официальное ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

УДК 674.815—41.001.4:006.354 Группа К29

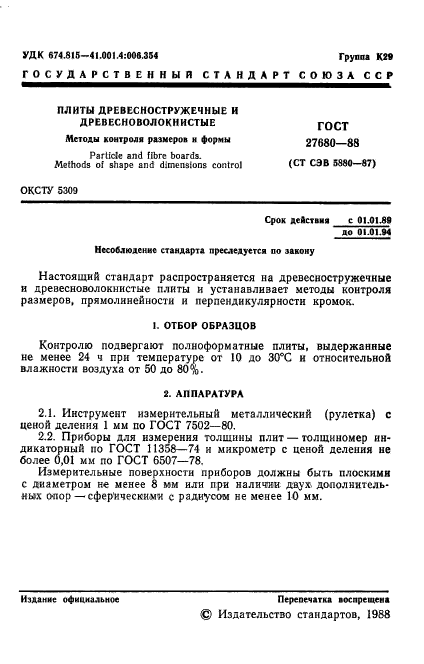

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛИТЫ ДРЕВЕСНОСТРУЖЕЧНЫЕ И ДРЕВЕСНОВОЛОКНИСТЫЕ

ГОСТ

27680—88

(СТ СЭВ 5880—87)

Методы контроля размеров и формы

Particle and fibre boards.

Methods of shape and dimensions control

ОКСТУ 5309

Срок действия с 01.01 89 до 01.01.94

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на древесностружечные и древесноволокнистые плиты и устанавливает методы контроля размеров, прямолинейности и перпендикулярности кромок.

1. ОТБОР ОБРАЗЦОВ

Контролю подвергают полноформатные плиты, выдержанные не менее 24 ч при температуре от 10 до 30 °С и относительной влажности воздуха от 50 до 80 %.

2. АППАРАТУРА

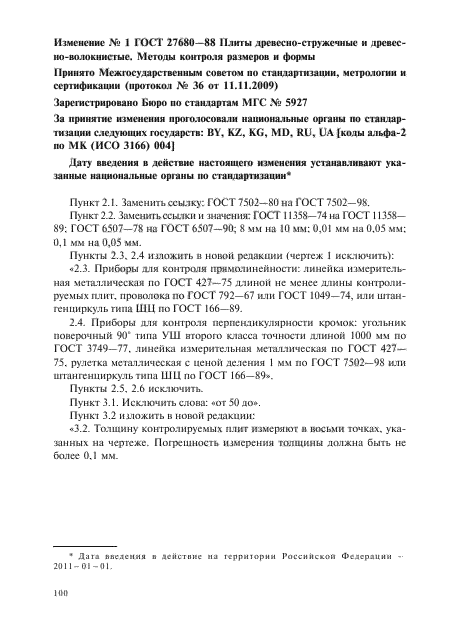

2.1. Инструмент измерительный металлический (рулетка) с ценой деления 1 мм по ГОСТ 7502-80.

2.2. Приборы для измерения толщины плит — толщиномер индикаторный по ГОСТ 11358-74 и микрометр с ценой деления не более

0,01 мм по ГОСТ 6507-78.

Измерительные поверхности приборов должны быть плоскими с диаметром не менее 8 мм или при наличии двух дополнительных опор — сферическими с радиусом не менее 10 мм.

Издание официальное Перепечатка воспрещена

Допускается использование других приборов, позволяющих измерять толщину с погрешностью не более 0,1 мм.

2.3. Приспособление для контроля прямолинейности кромок (черт. 1, а), состоящее из жесткой металлической линейки с двумя неподвижными опорами с расстоянием между ними (1000±1) мм и измерительной головки — индикатора часового типа с ценой деления 0,01 мм по ГОСТ 577-68.

Диаметр плоских контактных поверхностей опор и измерительной поверхности штока индикатора (8,0±0,5) мм.

Разность высот опор не должна превышать 1,0 мм.

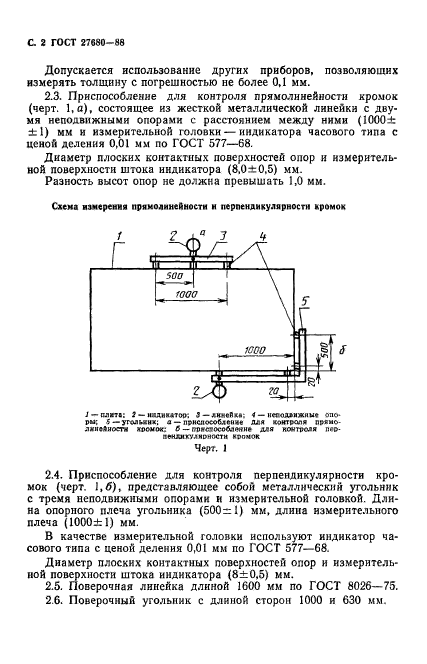

Схема измерения прямолинейности и перпендикулярности кромок

1 — плита; 2 — индикатор; 3 — линейка; 4 — неподвижные опоры;

5 — угольник; а — приспособление для контроля прямолинейности

кромок;

б — приспособление для контроля перпендикулярности кромок Черт. 1

2.4. Приспособление для контроля перпендикулярности кромок (черт. 1,6), представляющее собой металлический угольник с тремя неподвижными опорами и измерительной головкой. Длина опорного плеча угольника (500±1) мм, длина измерительного плеча (1000±1) мм.

В качестве измерительной головки используют индикатор часового типа с ценой деления 0,01 мм по ГОСТ 577-68.

Диаметр плоских контактных поверхностей опор и измерительной поверхности штока индикатора (8±0,5) мм.

2.5. Поверочная линейка длиной 1600 мм по ГОСТ 8026-75.

2.6. Поверочный угольник с длиной сторон 1000 и 630 мм.

3. ПРОВЕДЕНИЕ КОНТРОЛЯ

3.1. Длину и ширину плиты измеряют параллельно кромкам на расстоянии от 50 до 100 мм от них рулеткой с погрешностью не более 1 мм.

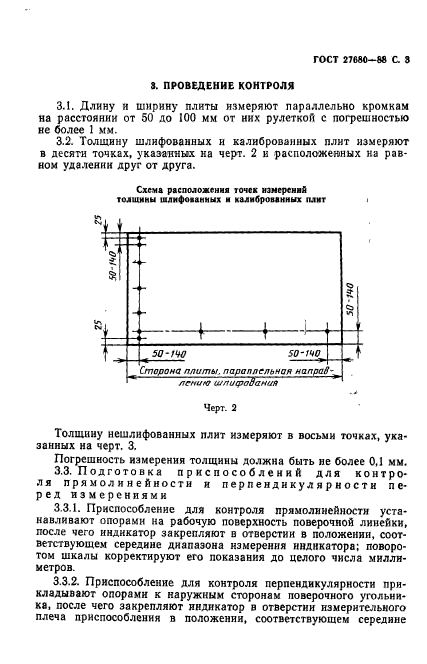

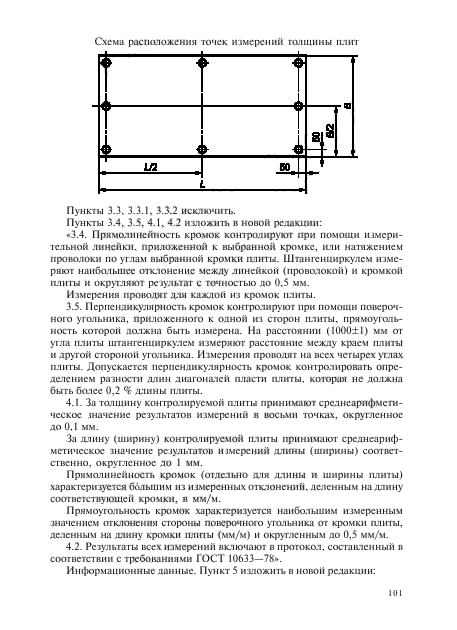

3.2. Толщину шлифованных и калиброванных плит измеряют в десяти точках, указаганык на черт. 2 и расположенных на равном удалении друг от друга.

Схема расположения точек измерений толщины шлифованных и калиброванных плит ■п ,

Ю I см

50-140

Сторона плигпькпараплельная направ

пению шлифования Черт. 2

Толщину нешлифованных плит измеряют в восьми точках, указанных на черт. 3.

Погрешность измерения толщины должна быть не более 0,1 мм.

3.3. П одготовка приспособлений для контроля прямолинейности и перпендикулярности перед измерениями

3 3.1. Приспособление для контроля прямолинейности устанавливают опорами на рабочую поверхность поверочной линейки, после чего индикатор закрепляют в отверстии в положении, соответствующем середине диапазона измерения индикатора; поворотом шкалы корректируют его показания до целого числа миллиметров.

3 3.2. Приспособление для контроля перпендикулярности прикладывают опорами к наружным сторонам поверочного угольника, после чего закрепляют индикатор в отверстии измерительного плеча приспособления в положении, соответствующем середине

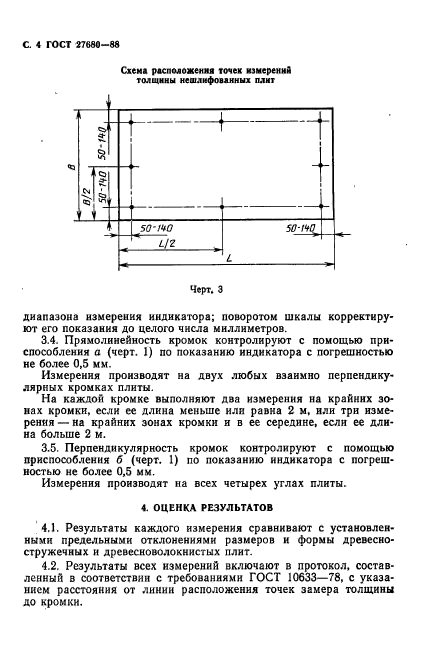

Схема расположения точек измерений толщины нешлифованных плит

«at

i}-

8′

l CD

■Э-

—-

50440

L/Z

50-140

Черт. 3

диапазона измерения индикатора; поворотом шкалы корректируют его показания до целого числа миллиметров.

3 4. Прямолинейность кромок контролируют с помощью приспособления а (черт. 1) по показанию индикатора с погрешностью не более 0,5 мм.

Измерения производят на двух любых взаимно перпендикулярных кромках плиты.

На каждой кромке выполняют два измерения на крайних зонах кромки, если ее длина меньше или равна 2 м, или три измерения — на крайних зонах кромки и в ее середине, если ее длина больше 2 м.

3.5. Перпендикулярность кромок контролируют с помощью приспособления б (черт. 1) по показанию индикатора с погрешностью не более 0,5 мм.

Измерения производят на всех четырех углах плиты.

4. ОЦЕНКА РЕЗУЛЬТАТОВ

4.1. Результаты каждого измерения сравнивают с установленными предельными отклонениями размеров и формы древесностружечных и древесноволокнистых плит.

4 2. Результаты всех измерений включают в протокол, составленный Е соответствии с требованиями ГОСТ 10633-78, с указанием расстояния от линии расположения точек замера толщины до кромки.

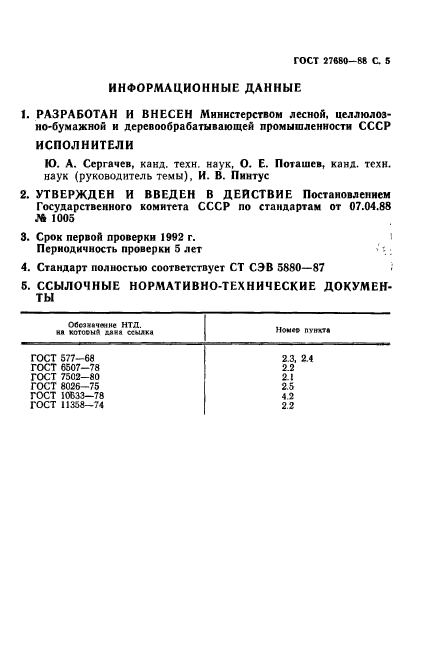

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством лесной, целлюлозно-бумажной и деревообрабатывающей промышленности СССР

ИСПОЛНИТЕЛИ Ю. А. Сергачев, канд. техн. наук, О. Е. Поташев, канд. техн. наук (руководитель темы), И. В. Пинту с

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 07.04.88 № 1005

3. Срок первой проверки 1992 г.

Периодичность проверки 5 лет

4. Стандарт полностью соответствует СТ СЭВ 5880—87

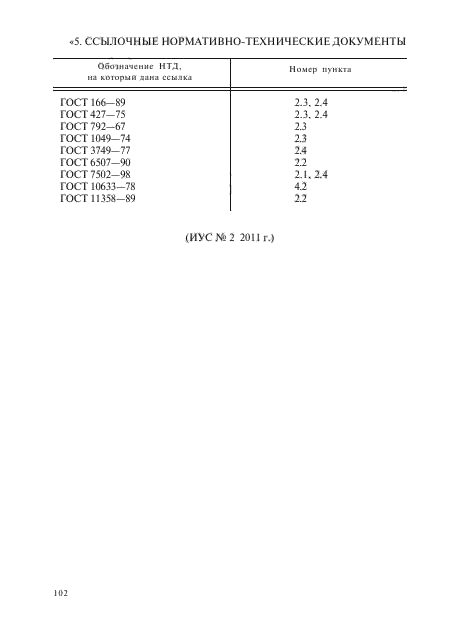

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 577-68	2.3, 2.4
ГОСТ 6507-78	2.2
ГОСТ 7502-80	2.1
ГОСТ 8026-75	2.5
ГОСТ 10633-78	4.2
ГОСТ 11358-74	2.2
