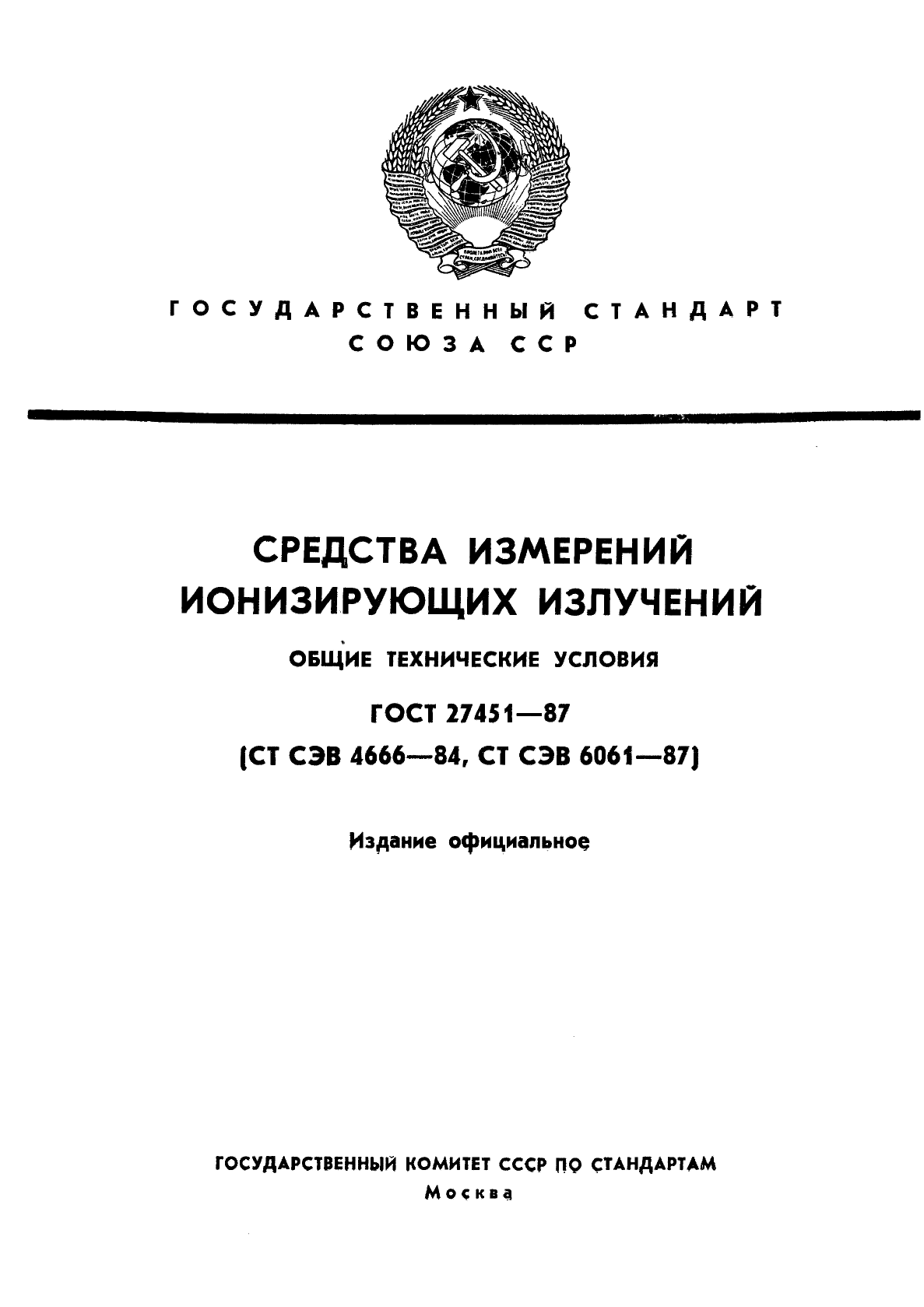

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СРЕДСТВА ИЗМЕРЕНИЙ ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
ГОСТ 27451-87 |СТ СЭВ 4666—84, СТ СЭВ 6061—87)
Издание официальное
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва

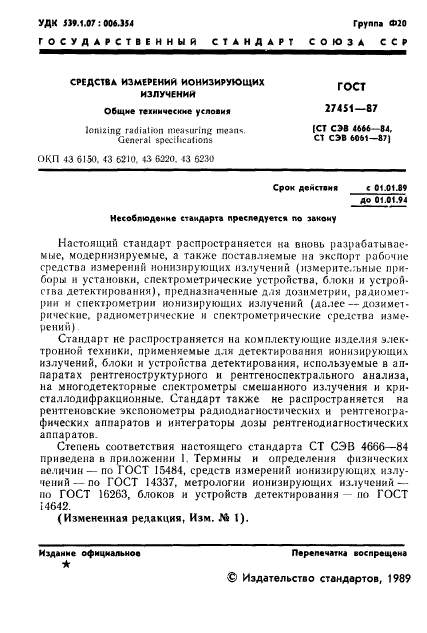

УДК 539.1.07 : 004.354 Группа Ф20
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ГОСТ
27451—87
JCT СЭВ 4666 84, CT СЭВ 6061—87)
СРЕДСТВА ИЗМЕРЕНИЙ ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИИ
Общие технические условия
ionizing radiation measuring means. General specifications
ОКП 43 6150. 43 &2I0. 43 &220. 13 6230
Срои деистаия с 01.01.89 до 01.01.94
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на вновь разрабатываемые, модернизируемые, а также поставляемые на экспорт рабочие средства измерении ионизирующих излучений (измерительные приборы и установки, спектрометрические устройства, блоки и устройства детектирования), предназначенные’для дозиметрии, радиометрии и спектрометрии ионизирующих излучений (далее —дозиметрические. радиометрические и спектрометрические средства измерений)
Стандарт не распространяется на комплектующие изделия электронной техники, применяемые для детектирования ионизирующих излучений, блоки и устройства детектирования, используемые в аппаратах рентгеноструктурного и рентгеноспектралысого анализа, на многодетекторные спектрометры смешанного излучения и кристаллодифракционные. Стандарт также не распространяется на рентгеновские экспонометры радиодиагиостических и рентгенографических аппаратов и интеграторы дозы рентгенодиагностических аппаратов.
Степень соответствия настоящего стандарта СТ СЭВ 4666—84 приведена в приложении I. Термины и определения физических величин — по ГОСТ 15484, средств измерений ионизирующих излучений— по ГОСТ 14337, метрологии ионизирующих излучений — по ГОСТ 16263, блоков и устройств детектирования — по ГОСТ 14642.
(Измененная редакция, Изм. № 1).
|
Издание официальное ★ |
Перепечатка воспрещена © Издательство стандартов, 1989 |

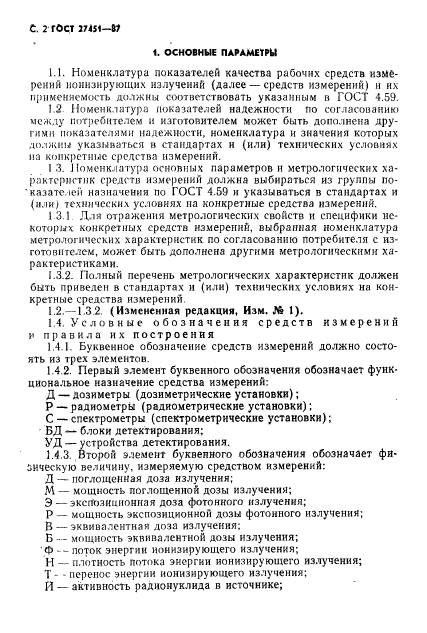

С. 2-ГОСТ 27451— W
1. ОСНОВНЫЕ ПАРАМЕТРЫ
1.1. Номенклатура показателей качества рабочих средств измерений ионизирующих излучений (далее — средств измерений) и их применяемость должны соответствовать указанным в ГОСТ 4.59.
1.2 Номенклатура показателей надежности по согласованию между потребителем и изготовителем может быть дополнена другими показателями надежности, номенклатура и значения которых должны указываться в стандартах н (или) технических условиях па конкретные средства измерений.
I 3. Номенклатура основных параметров н метрологических характеристик средств измерений должна выбираться из группы показателей назначения по ГОСТ 4.59 и указываться в стандартах и (или) технических условиях на конкретные средства измерений.
1 3 1 Для отражения метрологических свойств и специфики некоторых конкретных средств измерений, выбранная номенклатура метрологических характеристик по согласованию потребителя с изготовителем, может быть дополнена другими метрологическими характеристиками.
1.3.2. Полный перечень метрологических характеристик должен быть приведен в стандартах и (или) технических условиях на конкретные средства измерений
1.2.—1.3 2. (Измененная редакция, Изм. .4» 1).
1.4. Условные обозначения средств измерений и правила их построения
1.4.1. Буквенное обозначение средств измерений должно состоять из трех элементов.
1.4.2. Первый элемент буквенного обозначения обозначает функциональное назначение средства измерений:
Д— дозиметры (дозиметрические установки);
Р — радиометры (радиометрические установки);
С— спектрометры (спектрометрические установки);
БД — блоки детектирования;
УД — устройства детектирования.
1.4.3. Второй элемент буквенного обозначения обозначает физическую величину, измеряемую средством измерений:
Д — поглощенная доза излучения;
М — мощность поглощенной дозы излучения;
Э — экспозиционная доза фотонного излучения;
Р — мощность экспозиционной дозы фотонного излучения;
В — эквивалентная доза излучения;
Б — мощность эквивалентной дозы излучения;
Ф — поток энергии ионизирующего излучения;
Н — плотность потока энергии ионизирующего излучения;
Т- — перенос энергии ионизирующего излучения;
И — активность радионуклида в источнике;

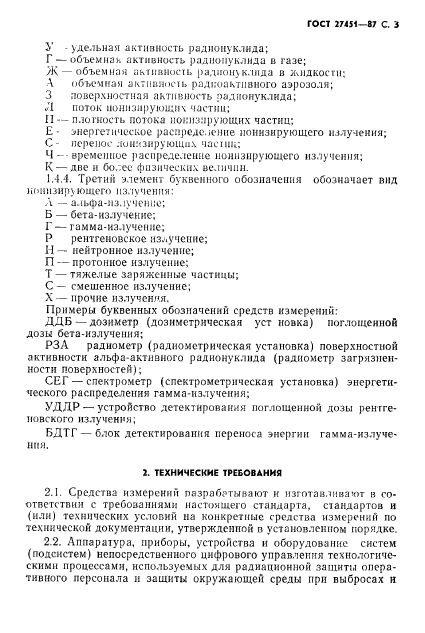

ГОСТ 27451-17 С. 3
У — удельная активность радионуклида;
Г — объемная активность радионуклида в газе;
Ж —объемная активность радионуклида в жидкости;
\ объемная активность радиоактивного аэрозоля;
3 поверхностная активность радионуклида;
Л поток нонизлрующнч частиц;
И — плотность потока ионизирующих частиц;
Е • энергетическое распределение ионизирующего излучения;
С- перенос .1он:’.знруклщ1\ части;
4 — временное распределение ионизирующего излучения;
К — две и бо..се физических величин.
1.4.4. Третий элемент буквенного обозначения обозначает вид ионизирующего излучения:
А — альфа-излучение;
Б — бета-излучение;
Г — гамма-излучение;
Р рентгеновское излучение;
Н — нейтронное излучение;
П — прогонное излучение;
Т — тяжелые заряженные частицы;
С — смешенное излучение;
X — прочие излучения.
Примеры буквенных обозначении средств измерений:
ДДБ — дозиметр (дозиметрическая уст новка) поглощенной дозы бста-нзлучення;
РЗЛ радиометр (радиометрическая установка) поверхностной активности альфа-актнаного радионуклида (радиометр загрязненности поверхностей);
СЕГ — спектрометр (спектрометрическая установка) энергетического распределения гамма-излучения;
УДДР— устройство детектирования поглощенной дозы рентгеновского излучения;
БДТГ — блок детектирования переноса энергии гамма-излучения.
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Средства измерений разрабатывают и изготавливают н соответствии с требованиями настоящего стандарта, стандартов и (или) технических условий на конкретные средства измерений но технической документации, утвержденной п установленном порядке.
2.2. Аппаратура, приборы, устройства и оборудование систем (подсистем) непосредственного цифрового управления технологическими процессами, используемых для радиационной защиты оперативного персонала и защиты окружающей среды при выбросах н

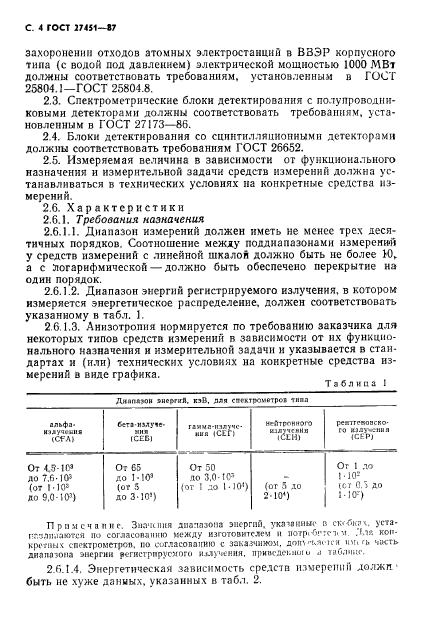

С. 4 ГОСТ 27451-87
захоронении отходов атомных электростанций в ВВЭР корпусного типа (с водой под давлением) электрической мощностью 1000 МВт должны соответствовать требованиям, установленным в ГОСТ 25804.1—ГОСТ 25804.8.
2.3. Спектрометрические блоки детектирования с полупроводниковыми детекторами должны соответствовать требованиям, установленным в ГОСТ 27173-86.
2 4. Блоки детектирования со сцпнтнлляциопнымн детекторами должны соответствовать требованиям ГОСТ 26652.
2.5. Измеряемая величина в зависимости от функционального назначения и измерительной задачи средств измерений должна устанавливаться в технических условиях на конкретные средства измерений.
2.6. Характеристики
2.6.1. Требования назначения
2.6.1.1. Диапазон измерений должен иметь не менее трех десятичных порядков. Соотношение между поддиапазонами измерений у средств измерений с линейной шкалой должно быть не более К), а с Логарифмической — должно быть обеспечено перекрытие на один порядок.
2.6.1.2. Диапазон энергий регистрируемого излучения, в котором измеряется энергетическое распределение, должен соответствовать указанному в табл. 1.
2 6 1.3. Анизотропия нормируется по требованию заказчика для некоторых типов средств измерений в зависимости от их функционального назначения и измерительной задачи и указывается в стандартах и (или) технических условиях на конкретные средства измерений в виде графика.
Т а б л и u а I
|
Дияплэои жгогиЯ. яэВ, яяя спемроиотро» -типа |
|||||||||||||||||||||||||
|
|||||||||||||||||||||||||
|
Примечание. Значения диапазона энергий, указанные в ск*£к?\. уета-ггллниаются но согласованию между изготовителем и потрет-м. .’1.1?. коп-креяшч спектрометров, по согласованию с заказчиком. aonv-uai na mu гь чаегь лил ма -.она энергии региегрпрусмоги иллуздиия. приведения и j таблице. |
2.6.1.4. Энергетическая зависимость средств измерении должп быть не хуже данных, указанных в табл. 2.
ГОСТ 27451-87 С. 5
|

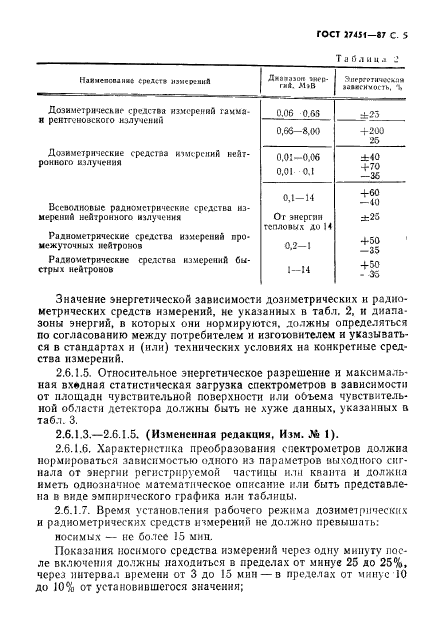

Таблица J |
|||||||||||||||||
|
Значение энергетической зависимости дозиметрических и радиометрических средств измерений, не указанных в табл. 2, и диапазоны энергий, в которых они нормируются, должны определяться по согласованию между потребителем и изготовителем и указываться в стандартах и (или) технических условиях на конкретные средства измерений.
2.6.1.5. Относительное энергетическое разрешение и максимальная входная статистическая загрузка спектрометров в зависимости от площади чувствительной поверхности или объема чувствительной области детектора должны быть не хуже данных, указанных а табл. 3.
2.6.1.З.—2.6.1.5. (Измененная редакция, Изм. № 1).
2.6.1.6. Характеристика преобразования спектрометров должна нормироваться зависимостью одного из параметров выходного сигнала от энергии регистрируемой частицы или кванта и должна иметь однозначное математическое описание или быть представлена в виде эмпирического графика или таблицы.
2.6.1.7. Время установления рабочего режима дозиметрических и радиометрических средств намерений не должно превышать:
носимых — не более 15 ми п.
Показания носимого средства измерений через одну минуту после включения должны находиться в пределах от минуе 25 до 25%, через интервал времени от 3 до 15 мин —в пределах от минус Ю до 10% от установившегося значения;

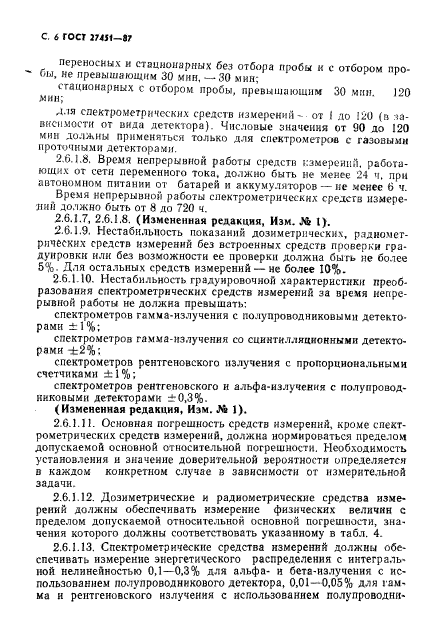

С. 6 ГОСТ 27451-87
переносных и стационарных без отбора пробы к с отбором пробы, не превышающим 30 мни, — 30 мин;
стационарных с отбором пробы, превышающим 30 мин. 120 мин;
для спектрометрических средств измерений- от I до 120 (п зависимости от вида детектора). Числовые значения от 90 до 120 мин должны применяться только для спектрометров с газовыми проточными детекторами.
2.6.1.8. Время непрерывной работы средств измерений, работающих от сети переменного тока, должно быть не менее 24 ч. при автономном питании от батарей и аккумуляторов — не менее 6 ч.
Время непрерывной работы спектрометрических средств измерении должно быть от 8 до 720 ч.
2.6.1.7, 2.6.1.8. (Измененная редакция, Иэм. J6 I).
2.6.1.9. Нестабильность показаний дозиметрических, радиометрических средств измерений без встроенных средств проверки градуировки или без возможности ее проверки должна быть не более 5%. Для остальных средств измерений — не более 10%.
2.6.1.10. Нестабильность градуировочной характеристики преобразования спектрометрических средств измерений за время непрерывной работы не должна превышать;
спектрометров гамма-излучения с полупроводниковыми детекторами ± 1 %;
спектрометров гамма-излучения со сцинтиллнционнымп детекторами -£2%:
спектрометров рентгеновского излучения с пропорциональными счетчиками ±1%;
спектрометров рентгеновского и альфа-излучення с полупроводниковыми детекторами ±0,3%.
(Измененная редакция, Изм. М 1).
2 6.1.11. Основная погрешность средств измерений, кроме спектрометрических средств измерений, должнз нормироваться пределом допускаемой основной относительной погрешности. Необходимость установления и значение доверительной вероятности определяется в каждом конкретном случае в зависимости от измерительной задачи.
2.6.1.12. Дозиметрические и радиометрические средства измерений должны обеспечивать измерение физических величин с пределом допускаемой относительной основной погрешности, значения которого должны соответствовать указанному в табл. 4.
2.6.1.13. Спектрометрические средства измерений должны обеспечивать измерение энергетического распределения с интегральной нелинейностью 0,1—0,3% для альфа- и бета-излучения с использованием полупроводникового детектора, 0,01—0,05% для гамма и рентгеновского излучения с использованием полупроводни-

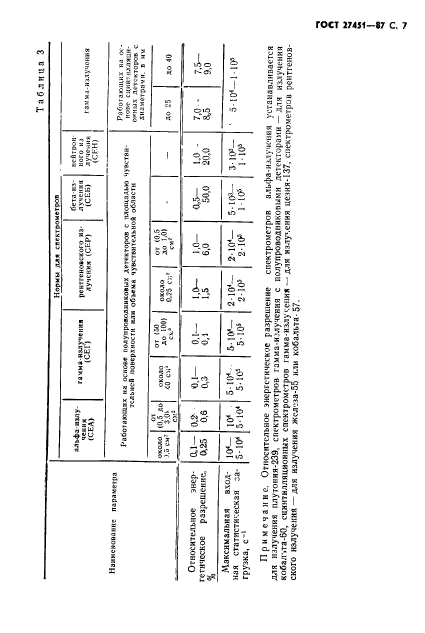

ГОСТ 27451-17 С. 7
; I и
*ig*
*зг“
1а|*
sMf
® £ 3 5 2**3 Ь*
*
5
о
У
еъ
а
э
Г
н
‘О
R
н-
*&
в
с.
-0*0.
MS*
sgs
о *
1» ^ W
Морим ллв сягмраиетров
й
*
*
_ *
X X
С V
I’
1с
Is
in
3
I
я
&
I
>
н
I»
5 «• ** 8
i
о
|
Г = С к |
|
|||||||||||||||||||||||||||||||||||
|
2™ |
||||||||||||||||||||||||||||||||||||
-J
Z X
а £ «
з5=* £« & S £■

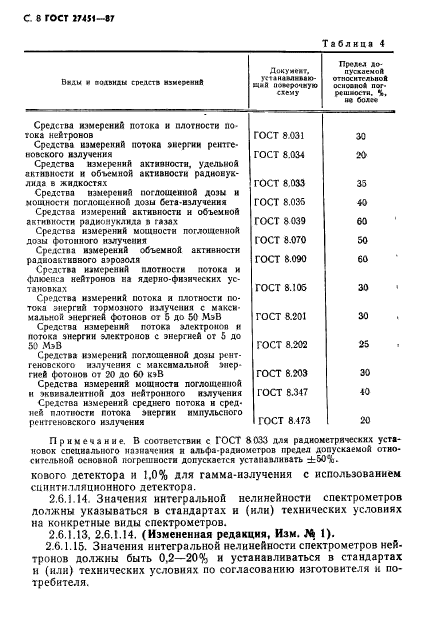

С 8 ГОСТ 27451-87
|
Таблица 4 |
||||||||||||||||||||||||||||||||||||||||||
|
Примечание. В соответствии с ГОСТ 8033 для радиометрических установок специального назначения и альфа-радиометров предел допускаемой относительной основной погрешности допускается устанавливать ±50%.
нового детектора и 1.0% для гамма-излучения с использованием сиикти лляцнонного детектора.
2.6.1.14. Значения интегральной нелинейности спектрометров должны указываться в стандартах и (или) технических условиях на конкретные виды спектрометров.
2.6.1.13. 2.6.1.14. (Измененная редакция, Изм. /ft 1).
2.6.1.15. Значения интегральной нелинейности спектрометров нейтронов должны быть 0.2—20% и устанавливаться в стандартах и (или) технических условиях по согласованию изготовителя и потребителя.

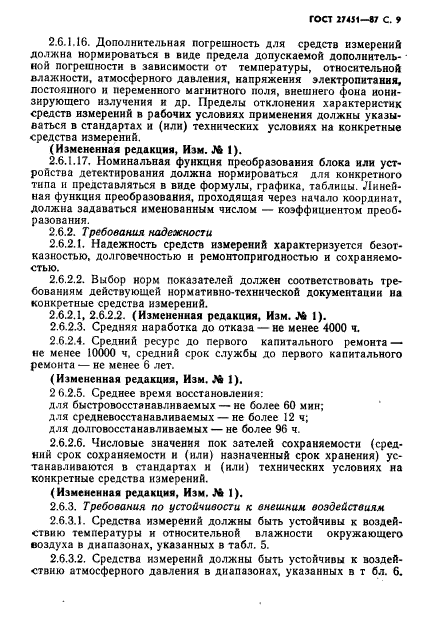

ГОСТ 274)1—87 С. 9
2.6.1.16. Дополнительная погрешность для средств измерений должна нормироваться в виде предела допускаемой дополнительной погрешности в зависимости от температуры, относительной влажности, атмосферного давления, напряжения электропитания, постоянного н переменного магнитного ноля, внешнего фона ионизирующего излучения и др. Пределы отклонения характеристик средств измерений в рабочих условиях применения должны указываться в стандартах и (или) технических условиях на конкретные средства измерений.
(Измененная редакция, Изм. № 1).
2.6.1.17. Номинальная функция преобразования блока или устройства детектирования должна нормироваться для конкретного типа и представляться в виде формулы, графика, таблицы. Линейная функция преобразования, проходящая через начало координат, должна задаваться именованным числом — коэффициентом преобразования.
2.6.2. Требования надежности
2.6.2.1. Надежность средств измерений характеризуется безотказностью, долговечностью и ремонтопригодностью и сохраняемостью.
2.6.2.2. Выбор норм показателей должен соответствовать требованиям действующей нормативно-технической документации на конкретные средства измерений.
2.6.2.1. 2.6.2J2. (Измененная редакция, Изм. № 1).
2.6.2.3. Средняя наработка до отказа — не менее 4000 ч.
2 6.2.4. Средний ресурс до первого капитального ремонта — не менее 10000 ч. средний срок службы до первого капитального ремонта — не менее 6 лет.
(Измененная редакция, Изм. ЛЬ 1).
2 6.2.5. Среднее время восстановления:
для быстровосстанавлнваемых — не более 60 мин;
для средневосстанавливаемых — не более 12 ч;
для долговосстанавливаемых — не более 96 ч.
2 6.2.6. Числовые значения пок зателей сохраняемости (средний срок сохраняемости н (или) назначенный срок хранения) устанавливаются в стандартах и (или) технических условиях на конкретные средства измерений.
(Измененная редакция, Изм. № 1).
2.6.3. Требования по устойчивости к внешним воздействиям
2.6.3.1. Средства измерений должны быть устойчивы к воздействию температуры и относительной влажности окружающего воздуха в диапазонах, указанных в табл. 5.
2.6.3.2. Средства измерений должны быть устойчивы к воздействию атмосферного давления в диапазонах, указанных в т бл. 6.
1 !

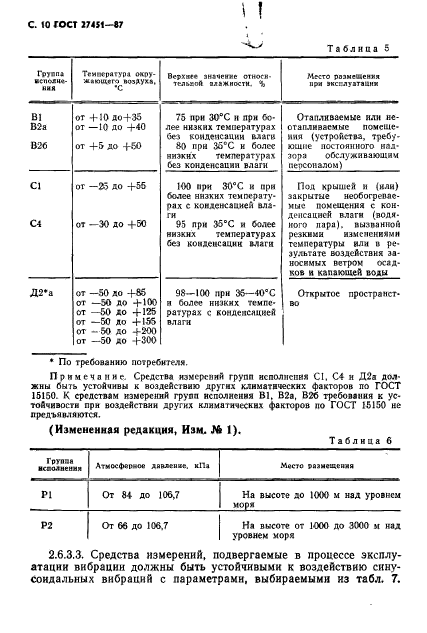

С. 10 ГОСТ 27451-87
|
Таблица 5 |
||||||||||||||||
|
• По требованию потребителя.
Примечание. Средства измерений групп ксполисийя Cl. С4 и Д2а должны быть устойчивы к воздействию других климатических факторов по ГОСТ 15150. К средствам измерений групп исполнения В1. В2а, В2б требования к устойчивости при воздействии других климатических факторов по ГОСТ 15150 не предъявляются.
(Измененная редакция, Изм. № 1).
|
Таблица 6 |
|||||||||||||||
|
2.6.3.3. Средства измерений, подвергаемые в процессе эксплуатации вибрации должны быть устойчивыми к воздействию синусоидальных вибраций с параметрами, выбираемыми из табл. 7.
I

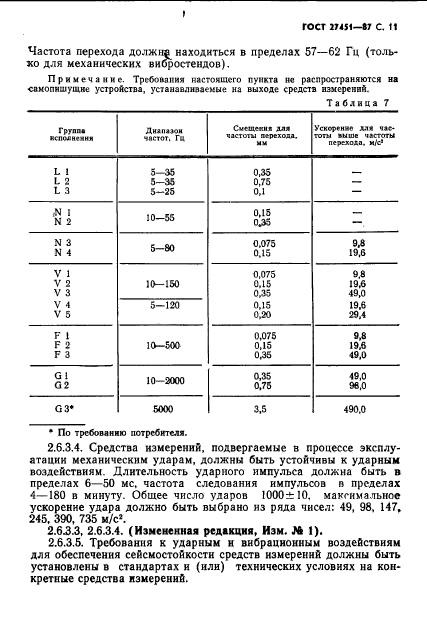

ГОСТ 27451—«7 С. It
Частота перехода должна находиться в пределах 57—62 Гц (толь-хо для механических вибростендов).
|
Таблица 7 Примечание. Требования настоящего пункта не распространяются на сакопишущне устройства, устанавливаемые на выходе средств измерений. |
||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||
|
* По требованию потребителя. |
2.6.3.4. Средства измерений, подвергаемые в процессе эксплуатации механическим ударам, должны быть устойчивы к ударным воздействиям. Длительность ударного импульса должна быть в пределах 6—50 мс. частота следования импульсов в пределах 4—180 в минуту. Общее число ударов 1000±10, максимальное ускорение удара должно быть выбрано из ряда чисел: 49, 98, 147, 245. 390, 735 м/с1.
2.6.3.3, 2.6.3.4. (Измененная редакция, Изм. № 1).
2.6.3.5. Требования к ударным и вибрационным воздействиям для обеспечения сейсмостойкости средств измерений должны быть установлены в стандартах и (или) технических условиях на конкретные средства измерений.

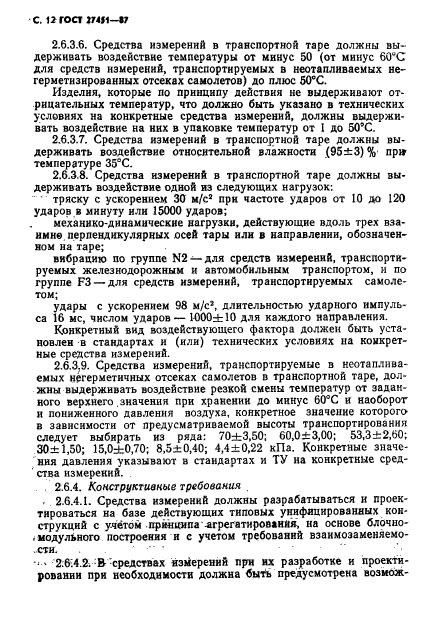

С. 12 ГОСТ 17411—97
2.6.3.6. Средства измерений в транспортной таре должны выдерживать воздействие температуры от минус 50 (от минус 60“С для средств измерений, транспортируемых в неотапливаемых не-герметизированных отсеках самолетов) до плюс 50°С.
Изделия, которые по принципу действия не выдерживают отрицательных температур, что должно быть указано в технических условиях на конкретные средства измерений, должны выдерживать воздействие на них в упаковке температур от I до 50’С.
2.6.3.7. Средства измерений в транспортной таре должны выдерживать воздействие относительной влажности (95±3)% пр» температуре 35°С.
2.6.3.8. Средства измерений в транспортной таре должны выдерживать воздействие одной из следующих нагрузок:
■ тряску с ускорением 30 м/с2 при частоте ударов от 10 до 120 ударов в минуту или 15000 ударов;
механико-динамические нагрузки, действующие вдоль трех взаимно перпендикулярных осей тары или в направлении, обозначенном на таре;
вибрацию по группе N2 —для средств измерений, транспортируемых железнодорожным и автомобильным транспортом, и по группе F3 —для средств измерений, транспортируемых самолетом;
удары с ускорением 98 м/с’, длительностью ударного импульса 16 мс, числом ударов— Ю00±10 для каждого направления.
Конкретный вид воздействующего фактора должен быть установлен в стандартах и (или) технических условиях на конкретные средства измерений.
2.6.3.9. Средства измерений, транспортируемые в неотаплива
емых негерметичных отсеках самолетов в транспортной таре, должны выдерживать воздействие резкой смены температур от заданного верхнего значения при хранении до минус 60°С и наоборот и пониженного давления воздуха, конкретное значение которого в зависимости от предусматриваемой высоты транспортирования следует выбирать из ряда: 70±3,50; 60,0±3,00; 53,3±2,<30;
30± 1,50; 15,0db0,70; 8,5±0,40; 4,4±0,22 кПа. Конкретные значения давления указывают в стандартах и ТУ на конкретные средства измерений.
. 2.6.4. Конструктивные требования .
. 2.6.4.1. Средства измерений должны разрабатываться и проектироваться на базе действующих типовых унифицированных конструкций с учётом принципа -агрегатирования, на основе блочно-. модульного построения и с учетом требований взаимозаменяемости.
2.б!4.2. & средствах измерений при их разработке и проектировании при необходимости должна был предусмотрена возиож-

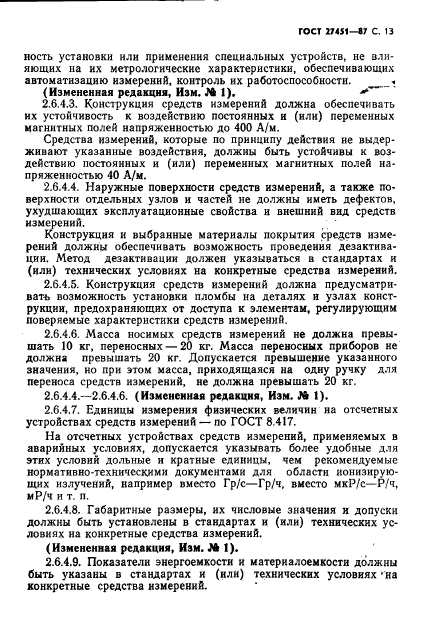

ГОСТ 27451-17 С. 13
ность установки или применения специальных устройств, не влияющих на их метрологические характеристики, обеспечивающих автоматизацию измерений, контроль их работоспособности. «
(Измененная редакция, Изм. Ml). *
2.6.4.3. Конструкция средств измерений должна обеспечивать их устойчивость к воздействию постоянных и (или) переменных магнитных полей напряженностью до 400 А/м.
Средства измерений, которые по принципу действия не выдерживают указанные воздействия, должны быть устойчивы к воздействию постоянных и (или) переменных магнитных полей напряженностью 40 А/м.
2.6.4 4. Наружные поверхности средств измерений, а также поверхности отдельных узлов и частей не должны иметь дефектов, ухудшающих эксплуатационные свойства и внешний вид средств измерений. _ ‘
Конструкция и выбранные материалы покрытия средств измерений должны обеспечивать возможность проведения дезактивации. Метод дезактивации должен указываться в стандартах и (или) технических условиях на конкретные средства измерений.
2.6.4.5. Конструкция средств измерений должна предусматривать возможность установки пломбы на деталях и узлах конструкции, предохраняющих от доступа к элементам, регулирующим поверяемые характеристики средств измерений.
2.6.4.6. Масса носимых средств измерений не должна превышать 10 кг, переносных — 20 кг. Масса переносных приборов не должна превышать 20 кг. Допускается превышение указанного значения, но при этом масса, приходящаяся на одну ручку для переноса средств измерений, не должна превышать 20 кг.
2.6.4.4.—2.6.4.6. (Измененная редакция, Изм. № 1).
2.6.4.7. Единицы измерения физических величин на отсчетных устройствах средств измерений — по ГОСТ 8 417.
На отсчетных устройствах средств измерений, применяемых в аварийных условиях, допускается указывать более удобные для этих условий дольные н кратные единицы, чем рекомендуемые нормативно-техническими документами для области ионизирующих излучений, например вместо Гр/с—Гр/ч, вместо мкР/с—Р/ч, мР/ч и т. п.
2.6.4.8. Габаритные размеры, их числовые значения н допуски должны быть установлены в стандартах и (или) технических условиях на конкретные средства измерений.
(Измененная редакция, Изм. М 1).
2.6.4.9. Показатели энергоемкости и материалоемкости должны быть указаны в стандартах и (или) технических условиях -на конкретные средства измерений.

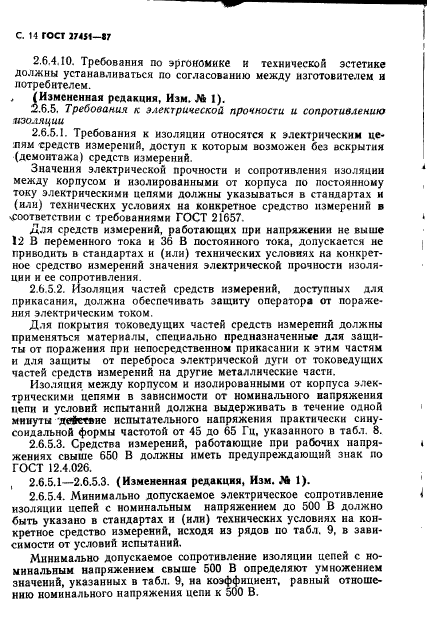

С. 14 ГОСТ 27451-17
2.6.4.10. Требования по эргономике и технической эстетике должны устанавливаться по согласованию между изготовителем н потребителем.
, (Измененная редакция, Изм. Jft I).
2.6.5. Требования к электрической прочности и сопротивлению изоляции
2.6.5.!. Требования к изоляции относятся к электрическим целям средств измерений, доступ к которым возможен без вскрытия (демонтажа) средств измерений.
Значения электрической прочности и сопротивления изоляции между корпусом и изолированными от корпуса по постоянному току электрическими цепями должны указываться в стандартах н (или) технических условиях на конкретное средство измерении в •соответствии с требованиями ГОСТ 21657.
Для средств измерений, работающих при напряжении не выше 12 В переменного тока н 36 В постоянного тока, допускается не приводить в стандартах и (или) технических условиях на конкретное средство измерений значения электрической прочности изоляции и ее сопротивления.
2.6.5.2. Изоляция частей средств измерений, доступных для прикасания, должна обеспечивать защиту оператора от поражения электрическим током.
Для покрытия токоведущнх частей средств измерений должны применяться материалы, специально предназначенные для защиты от поражения при непосредственном прикасании к этим частям и для защиты от переброса электрической дуги от токоведущих частей средств измерений на другие металлические части.
Изоляция между корпусом и изолированными от корпуса электрическими цепями в зависимости от номинального напряжения пепи и условий испытаний должна выдерживать в течение одной минуты действие испытательного напряжения практически синусоидальной формы частотой от 45 до 65 Гц. указанного в табл. 8.
2.6.5.3. Средства измерений, работающие при рабочих напряжениях свыше 650 В должны иметь предупреждающий знак но ГОСТ 12.4.026.
2.6.5.1—2.6.5.3. (Измененная редакция, Изм. Л 1).
2.6.5.4. Минимально допускаемое электрическое сопротивление изоляции цепей с номинальным напряжением до 500 В должно быть указано в стандартах и (или) технических условиях на конкретное средство измерений, исходя из рядов по табл. 9, в зависимости от условий испытаний.
Минимально допускаемое сопротивление изоляции цепей с номинальным напряжением свыше 500 В определяют умножением значений, указанных в табл. 9, на коэффициент, равный отношению номинального напряжения цепи к 500 В.
ГОСТ 27451-97 С. IS
|

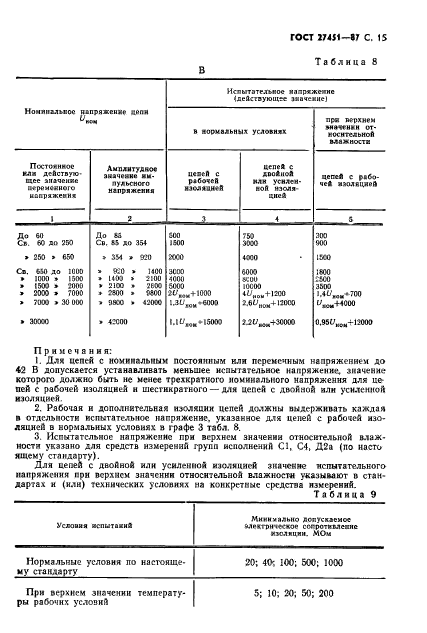

Таблица 8 В |
|||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||
