СТАНДАРТ

Г О С У Д А Р

Р

ПЕРЕКЛЮЧАТЕЛИ ПОВОРОТНЫЕ

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ГОСТ 27382-87

Издание официальное

Е

Цена 16 кол.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ » Москва

УДК 621.318.57 : 006.354    Группа    Э20

ГОСУДАРСТВЕННЫЙ СТАНДАРТ союза ССР

ПЕРЕКЛЮЧАТЕЛИ ПОВОРОТНЫЕ Общие технически* условия

ГОСТ

27382-87

Rotary switches. General specifications

ОКП 6316

Срои действия с 01.07.88 до 01.07.93

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на контактные поворотные переключатели с ручным приводом (далее — переключатели), предназначенные для коммутации электрических цепей постоянного и переменного тока от 1-10-* до 1 А и напряжения: постоянного от 1 • 10~^б до 36 В, переменного от 1 • 10-* до 127 В мощностью до 25 Вт в радиоэлектронной аппаратуре, изготавливаемой для нужд народного хозяйства и экспорта. Переключатели должны изготавливаться на предприятиях, производство которых аттестовано в соответствии с действующей в отрасли нормативно-технической документацией.

Переключатели изготавливают в климатических исполнениях В и (или) УХЛ по ГОСТ 15150-69. Климатическое исполнение и категорию размещения переключателей конкретного типа указывают в ТУ на переключатели конкретных типов.

Переключатели, изготавливаемые для экспорта, должны удовлетворять требованиям ГОСТ 23135-78 и соответствующих разделов настоящего стандарта.

Термины — по ГОСТ 14312-79, ГОСТ 17703-72 и приложению 1.

1. ОСНОВНЫЕ ПАРАМЕТРЫ

1.1. Значения токов и напряжений коммутируемых цепей должны соответствовать установленным в ТУ на переключатели конкретных типов согласно ГОСТ 17464 —72.

Издание официальное Е

Перепечатка воспрещена (Б) Издательство стандартов, 1987

---

2—J2PG

С. 2 ГОСТ 27382-87

1.2. Условное обозначение переключателей яря заказе и в конструкторской документации другой продукции должно соответствовать указанному в ТУ на переключатели конкретных типов.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1.    Переключатели должны быть изготовлены в соответствии с требованиями настоящего стандарта, а также ТУ на переключатели конкретных типов по рабочей конструкторской и технологической документации, утвержденной в установленном порядке, j

Обозначение комплекта конструкторской документации должно быть приведено в ТУ на переключатели конкретных типов.

2.2.    Требова и и я к конструкции

2.2.1.    Общий вид, габаритные и установочные размеры, а так-• же электрические схемы переключателей должны соответствовать

указанным в ТУ на переключатели конкретных типов.

2.2.2.    Внешний вид переключателей должен соответствовать требованиям пп. 2.2.2.1—2.2.2 2.

2.2.2.1.    На поверхности переключателей не должно быть дефектов. влияющих на работоспособность переключателей (раковин, сколов, вздутий, трещин, заусенцев, облоя, пор, выбоин).

2.2.2.2.    Покрытие выводов (кроме торцев, изготовленных по ленточной технологии) не должно иметь просветов основного металла, коррозионных повреждений, пузырей, отслаивания, шелушения.

Примечание. В ТУ на переключатели конкретных типов могут быть установлены дополнительные требозлнии к внешнему виду или предусмотрены образцы внешнего вида, отобранные и утвержденные п установленном порядке.

2.2.3.    Масса переключателей не должна превышать значений, установленных в ТУ на переключатели конкретных типов.

2.2.4.    Выводы переключателей, включая места их присоединения, должны выдерживать без механических повреждений воздействие:

растягивающей силы, направленной вдоль оси вывода, установленной в ТУ на переключатели конкретных типов в соответствии с ГОСТ 25467-82;

изгибающей силы — для гибких (лепестковых, ленточных и проволочных) выводов. Допустимое число изгибов должно соответствовать значению, установленному в ТУ на переключатели конкретных типов.

Конкретные виды воздействия из указанных механических факторов устанавливают в ТУ на переключатели конкретных типов.

2.2.5.    Выводы переключателей должны обладать способностью к пайке без дополнительного обслуживания в течение времени,

ГОСТ 27382-87 С. 3

выбранного из ряда: 12. 18, 24 мсс с даты изготовления при соблюдении режимов и правил выполнения пайки, указанных в разд. 6. Конкретный срок паяемости переключателей указывают в ТУ на переключатели конкретных типов.

2.2.6.    Переключатели должны быть теплостойкими при пайке при условии соблюдения режимов и правил выполнения пайки, указанных в разд. 7.

.Минимальное расстояние от корпуса переключателя до места пайки должно соответствовать значению, установленному в ТУ на переключатели конкретных типов.

2.2.7.    Вал управления (приводной элемент) переключателя, смещенный на угол, заданный в ТУ на переключатели конкретных типов, должен возвращаться в фиксированное положение под воздействием механизма фиксации.

2.2.8.    Переключатели должны обладать коррозионной стойкостью или быть надежно защищены от коррозии.

2.2.9.    Переключатели не должны иметь резонансных частот в диапазоне с верхией частотой, установленной в ТУ на переключатели конкретных типов.

2.2.10.    Упор переключателя (для переключателей с упором) должен выдерживать без механических повреждений воздействие момента (усилия), приложенного к валу управления (приводному элементу) переключателя в начальном и конечном его положениях.

Конкретное значение момента (усилия) устанавливают в ТУ на переключатели конкретных типов.

2.2.11.    Момент (усилие) переключения, необходимый для поворота вала управления (приводного элемента) переключателя из одного положения в другое в направлении как по часовой стрелке, так и против часовой стрелки, при приемке и поставке должен соответствовать нормам, установленным в ТУ на переключатели конкретных типов.

2.2.12.    Момент (усилие) переключения переключателей в течение наработки (п. 2.5.’1) в пределах времени, равного сроку сохраняемости (п. 2.5.2) при их эксплуатации в режимах и условиях, допускаемых настоящим стандартом и ТУ на переключатели конкретных типов, должен соответствовать нормам, установленным в ТУ на переключатели конкретных типов, при этом отклонение момента (усилия) переключения от нормы при приемке и поставке должно быть не более ±25%.

2.2.13.    Момент (усилие) переключения переключателей в течение срока сохраняемости при хранении их в условиях, допускаемых настоящим стандартом и ТУ на переключатели конкретных типов, должен соответствовать нормам, установленным в ТУ иа переключатели конкретных типов, при этом отклонение момента 2*

С. 4 ГОСТ 27382-87

(усилия) переключения от нормы при приемке и поставке должно быть не более ±15%.

2.2.14.    Переключатели под электрической нагрузкой и в условиях. указанных в ТУ на переключатели конкретных типов, должны выдерживать без нарушения электрического контакта и механических повреждений число коммутационных циклов, установленное в ТУ и выбираемое из ряда: 5 000*. 7 500*, 10 000, 15000, 20000, 25000. 30 000, 50 000.

Число коммутационных циклов для повышенной температуры среды устанавливается в ТУ на переключатели конкретных типов. При этом коэффициент снижения числа коммутационных циклов для повышенной температуры среды по отношению к нормальным условиям выбирается из ряда: 0,25; 0,5, если иное не указано в ТУ на переключатели конкретных типов.

2.2.15.    Переключатели не должны самовоспламеняться и воспламенять окружающие их элементы и материалы аппаратуры, если такое требование имеется в ТУ на переключатели конкретных типов в пожарном аварийном режиме, указанном в ТУ на переключатели конкретных типов.

Переключатели должны быть трудногорючими, если такое требование установлено в ТУ на переключатели конкретных типов

2.3. Требова ния к электрическим параметрам и режимам эксплуатации

2.3.1.    Электрические параметры переключателей при приемке и поставке должны соответствовать нормам, приведенным в пп. 2.3.1.1—2.3.1.5.

2.3.1.1.    Сопротивление контакта электрической цепи (далее — сопротивление контакта (/?,.) должно соответствовать нормам, установленным в ТУ на переключатели конкретных типов и выбирается из ряда: 0.05; 0.06; 0.08; 0,1; 0,15 Ом.

2.3.1.2.    Электрическая прочность изоляции между любыми электрически несоединеннымн выводами переключателей, а также между любым выводом и корпусом переключателя должна сохраняться без поверхностного перекрытия при воздействии испытательного напряжения (Уисп), установленного в ТУ на переключатели конкретных типов из соотношения £/иси^вЗ£/р*с<«*$), но не менее t/_Bca=500 В (эфф).

2.3.1.3. Сопротивление изоляции (/?_и») между любыми электрически несоединенными выводами переключателей, а также между любым выводом и корпусом переключателя должно быть не менее 1 000 МОм.

♦ Устанавливаются в технически обоснованных случаях в аавиеимости от габаритных размеров переключателя, числа контактов, коммутируемых токов и Спряжений и конкретных условий эксплуатации аппаратуры.

ГОСТ 27382-87 С. 5

2.3.1.4.    Емкость (С), если такое требование установлено в ТУ на переключатели конкретных типов, не должна превышать значений, установленных в ТУ на переключатели конкретных типов. Точки, между которыми задается емкость,— в соответствии с ГОСТ 24606.5-83, если иные не указаны в ТУ на переключатели конкретных типов.

2.3.1.5.    Шунтирующее сопротивление по высокой частоте, если такое требование предъявляется, должно быть не менее значения, установленного в ТУ на переключатели конкретных типов.

2.3.2.    Электрические параметры переключателей в течение на* работки t_a (п. 2.5.1) в пределах времени, равного сроку сохраняемости (п. 2.5.2), при эксплуатации в режимах и условиях, допускаемых настоящим стандартом, а также ТУ на переключатели конкретных типов, должны соответствовать нормам, установленным в ТУ на переключатели конкретных типов. При этом электрическая прочность изоляции должна сохраняться при приложе-. нии испытательного напряжения, равного не менее 0,8U*_CB, указанного в ТУ на переключатели конкретных типов для приемки и поставки.

2.3.3.    Электрические параметры переключателей в течение срока сохраняемости (п. 2.5.2) при хранении их в условиях, допускаемых настоящим стандартом, а также ТУ на переключатели конкретных типов, должны соответствовать нормам, установленным в ТУ на переключатели конкретных типов. При этом элект- _ рнческая прочность изоляции должна сохраняться при приложении испытательного напряжения, равного не менее 0,91/*с_П, ука-. за иного в ТУ на переключатели конкретных типов для приемки и поставки.

2.4. Требования по стойкости к внешним воздействующим факторам

2.4.1.    Переключатели должны быть стойкими к воздействию механических факторов по группам исполнения М4, М5, Мб по ГОСТ 25467-82, установленным в ТУ на переключатели конкретных типов.

Значения воздействующих факторов по конкретной группе исполнения должны быть указаны в ТУ на переключатели конкретных типов.

2.4.2.    Переключатели должны быть стойкими к воздействию климатических и биологических факторов по ГОСТ 25467-82. В ТУ на переключатели конкретных типов должны быть указаны значения рабочих температур:

повышенной +85°С;

пониженной —45°С;

относительной влажности 98% для исполнения УХЛ при температуре 25°С, а для В при температуре 35°С.

3—1296

С. в ГОСТ 27382-87

Значения климатических факторов для конкретного климатического исполнения и категории размещения должны быть указаны в ТУ на переключатели конкретных типов.

2.5. Требования по надежности

2.5.1.    Интенсивность отказов Я*, отнесенная к нормальным климатическим условиям по ГОСТ 20.57.406-81, в электрических режимах, установленных в ТУ на переключатели конкретных типов, в течение наработки /„ не должна превышать значений, установленных в ТУ на переключатели конкретных типов из ряда: 10^-7, 5 • 10“®, 3-Юг* 2* 10″* и далее в соответствии с ГОСТ 25359-82 (на полюс).

Значение наработки должно соответствовать установленному в ТУ на переключатели конкретных типов из ряда: 15000, 20000, 25000. 50000 ч.

2.5.2.    99,5%-ный срок сохраняемости переключателей при хранении в условиях, допускаемых настоящим стандартом, а также ТУ на переключатели конкретных типов, должен быть не менее значений, установленных в ТУ на переключатели конкретных типов и выбираемых нз ряда: 5, 6, 8, 10 лет.

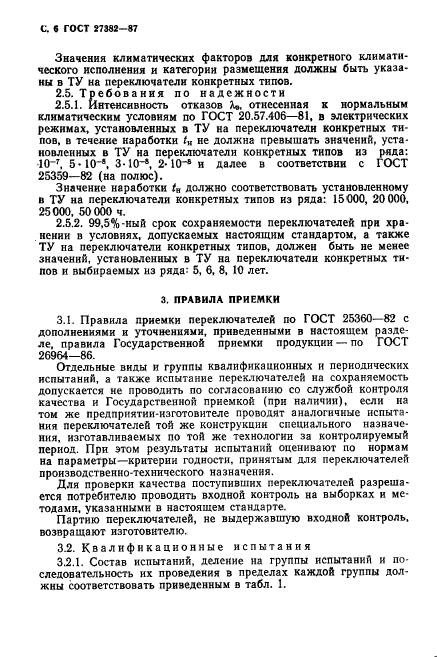

3. ПРАВИЛА ПРИЕМКИ

3.1.    Правила приемки переключателей по ГОСТ 25360-82 с дополнениями и уточнениями, приведенными в настоящем разделе, правила Государственной приемки продукции —по ГОСТ 26964-86.

Отдельные виды и группы квалификационных и периодических испытаний, а также испытание переключателей на сохраняемость допускается не проводить по согласованию со службой контроля качества и Государственной приемкой (при наличии), если на том же предприятия-изготовителе проводят аналогичные испытания переключателей той же конструкции специального назначения, изготавливаемых по той же технологии за контролируемый период. При этом результаты испытаний оценивают по нормам на параметры—критерии годности, принятым для переключателей производственно-технического назначения.

Для проверки качества поступивших переключателей разрешается потребителю проводить входной контроль на выборках и методами, указанными в настоящем стандарте.

Партию переключателей, не выдержавшую входной контроль, возвращают изготовителю.

3.2.    Квалификационные испытания

3.2.1. Состав испытаний, деление на группы испытаний и последовательность их проведения в пределах каждой группы должны соответствовать приведенным в табл. 1.

ГОСТ 8738Я—17 С. 7

Таблица 1

ГЩрМ кСПМТа- Ml Вид мсггиипяй я сослсдояатедъпостъ Гтр01«дси*« Пуи Т*ХИ*Ч*СЮСХ трвбомша mi методов сонтроля K-l 1.    Контроль внешнего вид*, разборчивости н содержания мархировхи 2.    Контроль прочности маркировки 3.    Контроль стойхостя ыаркнровхи к воздействию очищающих растворителей1 2.2.2 5.1.2 5.1.2 5.1.3 4.2.2 4.6.2 4.6.3 4.6.5 К-2 1.    Контроль общего вида, габаритных и установочных размеров 2.    Контроль сопротивления контакта 3.    Контроль электрической прочности июля цн к 4.    Контроль сопротивления изоляции 2.2.1 2.3.1.1 23.1.2 2.3.1.3 4.2.1 4.3.1.1 4.3.1.2 4.3.1.3 К-3 Испытание иа безотказность 2.5.1 4.5.2 К-4 1.    Контроль массы 2.    Контроль момента (усилия) переключения 3.    Проверка прочности упора 4.    Проверка четхости переключения 5.    Испытание на способность к пайке 6.    Проверка прочности выводов 7.    Контроль электрической прочности изоляции 8.    Испытание на воздействие изменения температуры среды 9.    Испытание иа вибропрочность кратковременное 10.    Испытание на внброустойчявость 11.    Испытание на ударную прочность 12.    Испытание иа ударную устойчивость 13.    Испытание иа воздействие ударов одиночного действия 14.    Испытание ка воздействие повышенной рабочей (предельной) температуры среды 15.    Испытание на воздействие повышенной влажности воздуха (первый цикл) 16.    Испытание на воздействие пониженной (предельной) температуры среды 17.    Испытание иа воздействие атмосферных конденсированных осадков (иней и роса) 2.2.3 2.2.11 2.2.10 2.2.7 2.2.5 2.2.4 2.3.1.2 2.4.1 2.4.1 2.4.1 2.4.1 2.4.1 2.4.1 2.4.1 2.4.1 2.4.1 2.4.1 4.2    Л 4.2.12 4.2.11 4.2.7 4.2.5 4.2.4 4.3.1.2 4.4.2 4.4J2.7 4.4.1 4.4    1.1 4.4.1 4.4.1.2 4.4.» 4.4.1.3 4.4.1 4.4    1.4 4.4.1 4.4.1.5 4.4.2 44.2.1 — 4.4.2 4.42.2 4.4.2 4.4.2.3 4.4.2.4

3*

С. 8 ГОСТ 27382-87

Продолжение табл. I

Груопв испита- **« Пгякгы Вид испытания и пос»«Л©»»тмиосгь оровшмия технических требований методе» контроля К-4 18.    Испытание на воздействие атмосферного пониженного давления 19.    Испытание на воздействие повышенной влажности воздуха (остальные циклы) 20.    Испытание на износоустойчивость 2.4.1 2.4.1 2.2.14 4.4.25 4.4.2 4.41.2 4.2.13 К-5 1.    Контроль габаритных размеров тары* 2.    Испытание упаковки на прочность 5.2 5.2 4.7.2 4.7.3 К-6 Испытание на долговечность 2.5.1 4.5.3 К-7 Испытание на воздействие повышенной влажности воздуха (длительное) 2.4.1 4.4.2 44.2.6 К-8 1.    Проверка емкости* 2.    Проверка шунтирующего сопротивления по высокой частоте* 3.    Испытание на теплостойкость при пайке 4.    Испытание на пожаробезопасность5 13. М 2.3.1.5 2.2.6 2.2.15 4.3.1.4 4.3.1.5 42.6 4.2.14 К-9 Испытание на воздействие статической пыли (песка)* 2.4.1 4.4.2.9 К-10 Испытание на воздействие плесневых грибов1 2.4.1 44.2.8 K-II Испытание на воздействие соляного (морского) тумана 2.4.1 4.4.2.10 К-12 Испытание на проверку отсутствия резонансных частот конструкции в заданном диапазоне частот 2.29 4.2.9

1

Испытание проводят, если требование установлено а ТУ на переключатели конкретных типов,

ГОСТ 27Ш—81 С. 9

3.2.2.    Допускается для переключателей конкретных типов стойкость переключателей к воздействию внешних воздействующих факторов (ВВФ) по группам К-8 (пожаробезопасность) — К-12 в составе квалификационных испытаний не контролировать. Соответствие переключателей указанным требованиям подтверждают на основе данных проверок, полученных при разработке переключателей (результатами испытаний переключателей или □о материалам сопоставления с аналогами, расчетными, расчетно-экспериментальными и др. методами) или результатами испытаний переключателей, проведенными до начала квалификационных испытаний.

При изменении конструкции, технологического процесса изготовления и (или) материалов, которые могут повлиять на стойкость переключателей к воздействию ВВФ по группам К-8 (пожаробезопасность) — К-12 контроль проводят в составе типовых испытаний.

3.2.3.    Испытания на виброустойчивость не проводят, если низшая резонансная частота переключателей превышает 2/„ где /, — верхняя частота диапазона испытаний, а конструкция и технология изготовления переключателей исключают нарушение работоспособности при действии вибрации. Виброустойчивость этих переключателей обеспечивается их конструкцией.

3.2.4.    Испытаниям на ударную устойчивость не подвергают переключатели, у которых низшая резонансная частота превышает 2000 Гц, а конструкцией и технологией изготовления переключателей исключено нарушение работоспособности при действии ударных нагрузок.

Испытаниям на ударную прочность не подвергают переключатели, у которых низшая резонансная частота превышает I ООО Гц.

Ударная прочность и (или) устойчивость таких переключателей обеспечена конструкцией.

3.2.5.    Испытания по проверке отсутствия резонансных частот не проводят, если низшая резонансная частота переключателя превышает установленную в соответствии с п. 2.2.9.

3.2.6.    Испытания по группе К-2 проводят на переключателях, прошедших испытания по группе К-1. Переключатели, прошедшие испытания по группам К-1 и К-2, используют для испытаний по любой другой группе.

Испытания по группам К-3— К-12 проводят на самостоятельных выборках.

3.2.7.    Выборки комплектуют по следующим правилам:

• для групп К-1, К-2 —по прзвилам, установленным для групп С-1. С-2;

для групп К-3, К-6 —по правилам, установленным для группы П-1;

С. 10 ГОСТ 27382-87

для групп К-4, К-12 — по правилам, установленным для группы П-2;

для группы К*5 — по правилам, установленным для групп» П-3;

для групп К-7—К-11 — из переключателей любого типа (варианта конструктивного исполнения, типовомннала).

3.2.8.    Для проведения испытаний применяют следующие планы контроля:

для групп испытаний К-1, К*2 — планы контроля, установленные для групп С-1, С-2 соответственно;

для группы испытаний К-3— план контроля, установленный для группы П-1;

для групп испытаний К-4, К-7 — К-<12— план контроля, установленный для группы П-2;

для группы К-5 —план контроля, установленный для группы П-3;

для группы испытаний К-6 (испытание на долговечность) число переключателей, подлежащих испытанию п_х указано в ТУ на переключатели конкретных типов, допустимое число отказов /1=0. Доверительная вероятность Я=0,6; пересчетный коэффициент устанавливают в ТУ на переключатели конкретных типов.

3.2.9.    Испытание на долговечность проводят по ГОСТ 25359-82.

3.2.10.    Переключатели, подвергшиеся испытаниям по группам К-1, К-2, К-5, допускается поставлять потребителю отдельными партиями, если параметры переключателей соответствуют нормам при приемке и поставке.

Переключатели, испытанные по другим группам, поставке потребителю не подлежат.

3.3. Приемо-сдаточные испытания

3.3.1.    Переключатели для приемки предъявляют партиями.

3.3.2.    Состав испытаний, деление на группы испытаний и последовательность их проведения в пределах каждой группы должны соответствовать приведенным в табл. 2.

Таблица 2

Группа НСЯЬГТС- ииА Пункты Вил испытаяи* и воемдомтелаость ■Р4МДММ технически к 1рс£е»апяй методе» контрол* С-1 1. Контроль внешнего вида, разборчи 22.2 ■4.2.2 вости н содержанки маркировки 5.1.2 4.6.2 2.    Контроль прочности маркировки1 3.    Контроль стойкости маркировки к воз 5.1.2 4.6.3 действию очищающих растворителей1.* 5.1.3 4.6.5

ГОСТ 27382-87 С II

Продолжение табл. 2

Пуккты Группа •саыга- ■я* Вид испытаний я последовательность пэоосдския технических требоаамий ««толов зеоатроля С-2 1.    Контроль общего вида, габаритных н установочных размеров 2.    Контроль сопротивления контакта 3.    Контроль электрической прочности изоляции 4.    Контроль сопротивлении изоляции 2.2.1 2.3.1.1 2.3.12 2.3.1    Л 4.2.1 4J.1.1 4-3.1.2 4.3.1.3

¹ Контроль проводят на 3 образцах.

¹ В состав испытаний включается при наличии требований в ТУ на переключатели конкретных типов н (или) в договоре на поставку.

3.3.3.    Испытания по группе С-2 проводят на переключателях, прошедших испытания по группе С-1.

3.3.4.    Испытания по группам С-1 н С-2 проводят по планам выборочного одноступенчатого контроля, приведенным в табл. 3 по ГОСТ 18242-72 или сплошным контролем.

Таблица 3

Группа испыта ний	Объем партия N. шт.	Прк*- мичяый )роа«иь дефект- В ОСГК. %	0<5л.«и »мбо© к» п. шт.		Праемочисв чяспо С,, 1ят.		Прпховочвое число С,. ШТ.
			ш 2 5 л li	h * 2 CJ i BE U X X и	1 и я	If	1 1з г? а	а U X х s
С-1	151-280		32	32	2	1	3	2
	281—500		50	50	3	2	4	3
	501-1200	2.5	80	80	5	3	6	4
.	1201—3200		125	125	7	5	8	G
	3201—10000		200	200	10	8	II	9
С-2	281 — 10000	0.1	125	200	0	0	1	I

Примечание. При объемах партий до 150 шт. по группе С-! и до 280 шт. по группе С-2 применяют сплошной контроль.

З.З.б. Изготовитель анализирует причины неудовлетворительного состояния производства и принимает меры по их устранению, если в течение месяца число возвращенных партий (в том числе повторно предъявленных) равно 3 из 10.

С. 12 ГОСТ 27382-87

Партию переключателей, не выдержавшую испытания (в том числе повторно предъявленную), возвращают изготовителю.

При числе предъявленных к приемке партий более 100 в месяц, это число составляет 6 из 20.

3.3.6. Переключатели должны быть перепроверены перед отгрузкой потребителю, если после их приемки истекло время, превышающее 6 мес.

Перепроверку проводят в объеме приемо-сдаточных испытаний.

Дата перепроверки должна быть дополнительно указана в сопроводительном документе и нанесена на переключатель. При отсутствии на переключателе места для нанесения даты или, если повторное нанесение даты технически невозможно, дату перепроверки указывают только в сопроводительном документе, что должно быть указано в ТУ на переключатели конкретных типов.

3.4. Периодические испытания

3.4.1. Состав испытаний, деление состава испытаний на группы испытаний, периодичность испытаний для кажлой группы, а также последовательность их проведения в пределах групп должны соответствовать приведенным в табл. 4.

Таблица 4

Грутаа к слита-имЯ Вид нсштаиаЛ н последовательность проведем* Периодичность лро-млекия яспытаяий Пужты техниче ских требова ний методой яонгооля П-1 Испытан ас на безотказность 1 раз в 6 мес 2.5.1 4.5.2 П-2 I. Контроль массы 1 раз в 2.2.3 А2Л 2. Контроль момента (усилия) пе 6 мес реключения 23.11 42.12 3. Проверка прочности упора 2.2.10 4.2.11 4. Проверка четкости переключения. 2.2.7 4.2.7 5, Испытание на способность к пай ке 22.5 4.2.5 6. Проверка прочности выводов 2.2.4 4.2.4 7. Контроль электрической проч ности изоляции 2.3.1.2 4.3.1.2 8. Испытание на воздействие изме 4.4.2; нения температуры среды 2.4.1 4.42.7 9. Испытание на вибропрочность 4.4.1; кратковременное 2.4.1 4.4.1.1 10. Испытание на ввброустойчи- 4.4.1; вость 2.4.1 4.4.1.2 11. Испытание на ударную проч 4.4.1; ность 2.4.1 4.4.1.3

ГОСТ 27382-87 С. 13

Продолжение табл. 4

Группа испиты ми* Вид мелмтаяиа я лослоодетельности оромдсажи Исриоднч-»эсть проведения испытания Пуякты техниче ских ння методов контроля П-2 12.    Испытание на ударную устойчивость 13.    Испытание на воздействие повышенной рабочей (предельной) температуры среды 14.    Испытание на воздействие повышенной влажности воздуха (первый цикл) 15.    Испытание на воздействие пониженной предельной температуры среды 16.    Испытание на воздействие атмосферного пониженного давления 17.    Испытание на воздействие повышенной влажности воздуха (остальные циклы) 18.    Испытание на износоустойчивость 1 раз в 6 нее 2.4.1 2.4.1 2.4.1 2.4.1 2.4.1 2.4.1 2.2.14 4.4.1; 4.4.1.4 4.4.2; 4.4.2.1 4.4.2; 4.4.2.2 4.4.2; 4.4    .2.3 4.4.2л 4.4.2; 44.2.2 4.2.13 П-3 1.    Контроль габаритных размеров тары1 2.    Испытание упаковка на прочность 1 раз в 12 кес 5.2 5 2 4.7.2 4.7.3 П-4 Испытание на способность к пайке 1 раз в 3 мес 2. 2. 5 4. 2.5

¹ Для покупной тары при наличии входного контроля испытание не проводят.

3.4.2.    Испытания по группам П-1 — П-4 проводят на самостоятельных выборках.

3.4.3.    Правила комплектования выборок по группам П-1—Г1-4 устанавливают в ТУ на переключатели конкретных типов.

3.4.4.    Испытания по группе П-1 (на безотказность) проводят в соответствии с ГОСТ 25359-82 в течение 500 ч.

Число переключателей, подлежащих испытаниям пл=37 шт., допустимое число отказов Л = 0. доверительная вероятность Р*-0,6.

3.4.5.    Испытания по группам П-2 — Г1-4 проводят по планам выборочного двухступенчатого контроля, приведенным в табл. 5.

С 14 ГОСТ 27382-87

Таблица 5

Присмо’яыа План хеш троп* !-* ступень 2-я ступень ООм» ям-бор ка я,, шт. Прмеаоч* во* число с,. тт. Браковочное число С|. шт. Otfvtn айсорка я,. шт. Приемоч- но* число С,, шт. Брахс ючяос часдо Си err. 2.5 13 0 2 13 1 2 1,5 20 0 2 20 1 2 1 32 0 2 32 1 2

3.4.6. Переключатели, подвергавшиеся испытаниям по группе П-3, допускается поставлять потребителю отдельными партиями, если параметры переключателей соответствуют требованиям при приемке и поставке. Переключатели, испытанные по группам П-1, П-2, П-4, поставке потребителю не подлежат.

3.5. Испытания на сохраняемость

3.5.1. Испытания проводят по ГОСТ 21493-76.

4. МЕТОДЫ КОНТРОЛЯ

4.1.    Контроль переключателей проводят при нормальных климатических условиях, установленных ГОСТ 20.57.406-81, если другие условия не указаны в ТУ на переключатели конкретных типов.

Контроль проводит контролер с остротой зрения 1,0—0,8 для обоих глаз (при необходимости с коррекцией) и нормальным цветоощущением при освещенности переключателей 50—100 лк.

Параметры — критерии годности при начальных и заключительных измерениях контролируют в одинаковых электрических режимах, за исключением сопротивления контакта при испытаниях на износоустойчивость, безотказность и долговечность.

Этот параметр контролируют в электрических режимах, указанных в п. 4.3.1.1.

4.2.    Контроль на соответствие требованиям к конструкции

4.2.1. Общий вид, габаритные и установочные размеры (п. 2.2.1) контролируют сличением с конструкторской документацией и измерением размеров любыми средствами измерений, обеспечивающими измерения с погрешностями, не превышающими установленные ГОСТ 8.051-81. К
