ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ
В СХЕМАХ.
МАШИНЫ
ЭЛЕКТРИЧЕСКИЕ

Unified system for design documentation.
Graphic identifications in schemes.
Electric machinery

ГОСТ 2.722-68*

Взамен

ГОСТ 7624-62

в части разд. 4

Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г. Срок введения установлен

с 01.01.71

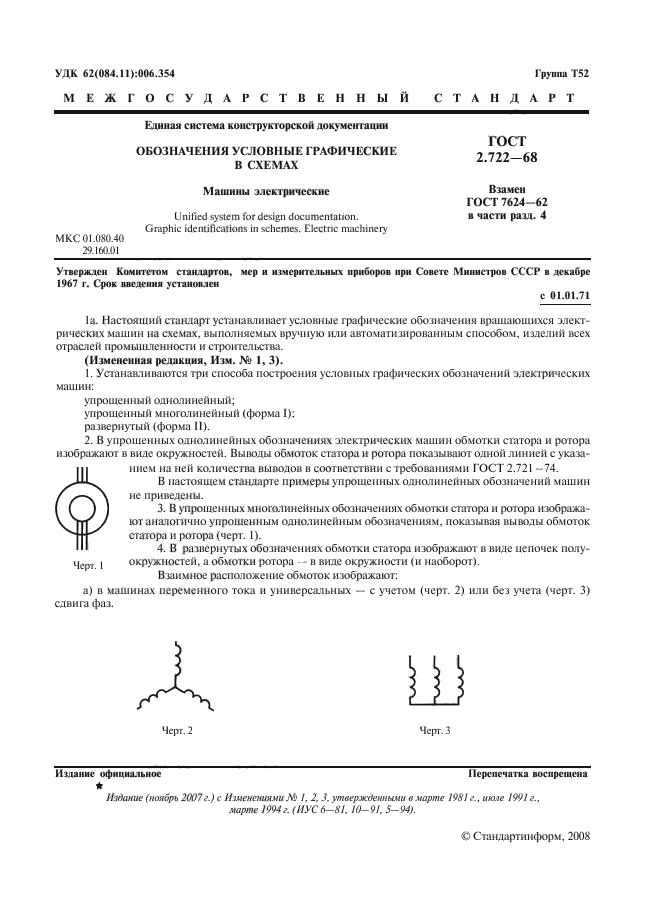

1а. Настоящий стандарт устанавливает условные графические обозначения вращающихся электрических машин на схемах, выполняемых вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства.

(Измененная редакция, изм. № 3).

1. Устанавливаются три способа построения условных графических обозначений электрических машин:

упрощенный однолинейный;

упрощенный многолинейный (форма I);

развернутый (форма II).

2. В упрощенных однолинейных обозначениях электрических машин обмотки статора и ротора изображают в виде окружностей. Выводы обмоток статора и ротора показывают одной линией с указанием на ней количества выводов в соответствии с требованиями ГОСТ 2.721-74.

В настоящем стандарте примеры упрощенных однолинейных обозначений машин не приведены.

3. В упрощенных многолинейных обозначениях обмотки статора и ротора изображают аналогично упрощенным однолинейным обозначениям, показывая выводы обмоток статора и ротора (черт. 1).

Черт. 1

4. В развернутых обозначениях обмотки статора изображают в виде цепочек полуокружностей, а обмотки ротора — в виде окружности (и наоборот).

Взаимное расположение обмоток изображают:

а) в машинах переменного тока и универсальных — с учетом (черт. 2) или без учета (черт. 3) сдвига фаз.

Черт. 2

Черт. 3

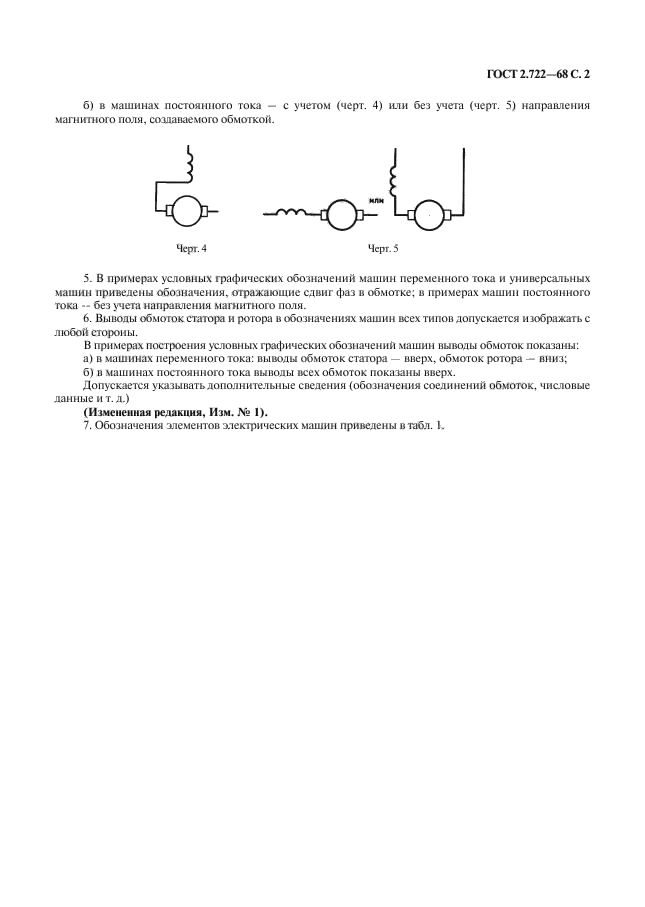

б) в машинах постоянного тока — с учетом (черт. 4) или без учета (черт. 5) направления магнитного поля, создаваемого обмоткой.

Черт. 4

Черт. 5

5. В примерах условных графических обозначений машин переменного тока и универсальных машин приведены обозначения, отражающие сдвиг фаз в обмотке; в примерах машин постоянного тока — без учета направления магнитного поля.

6. Выводы обмоток статора и ротора в обозначениях машин всех типов допускается изображать с любой стороны.

В примерах построения условных графических обозначений машин выводы обмоток показаны:

а) в машинах переменного тока: выводы обмоток статора — вверх, обмоток ротора — вниз;

б) в машинах постоянного тока выводы всех обмоток показаны вверх.

Допускается указывать дополнительные сведения (обозначения соединений обмоток, числовые данные и т.д.).

7. Обозначения элементов электрических машин приведены в табл. 1.

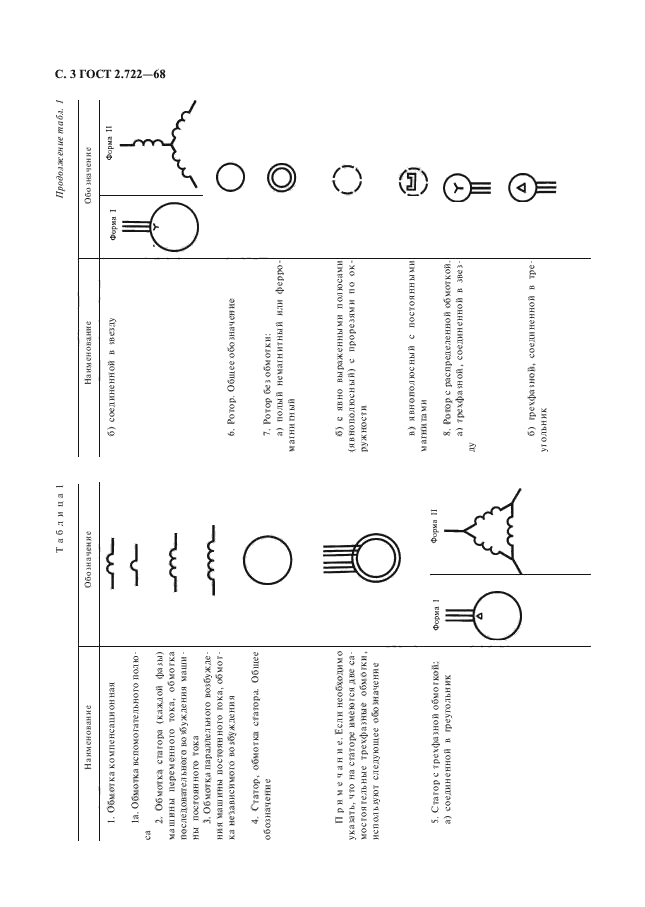

Таблица 1

Наименование

Обозначение

1. Обмотка компенсационная

1а. Обмотка вспомогательного полюса

2. Обмотка статора (каждой фазы) машины переменного тока, обмотка последовательного возбуждения машины постоянного тока

3. Обмотка параллельно возбуждения машины постоянного тока, обмотка независимого возбуждения

4. Статор, обмотка статора. Общее обозначение

Примечание. Если необходимо указать, что на статоре имеются две самостоятельные трехфазные обмотки, используют следующее обозначение

5. Статор с трехфазной обмоткой:

а) соединенной в треугольник

б) соединенной в звезду

6. Ротор. Общее обозначение

7. Ротор без обмотки:

а) полым немагнитный или ферромагнитный

б) с явно выраженными полюсами (явнополюсный) с прорезями по окружности

п) явнополюсный с постоянными магнитами

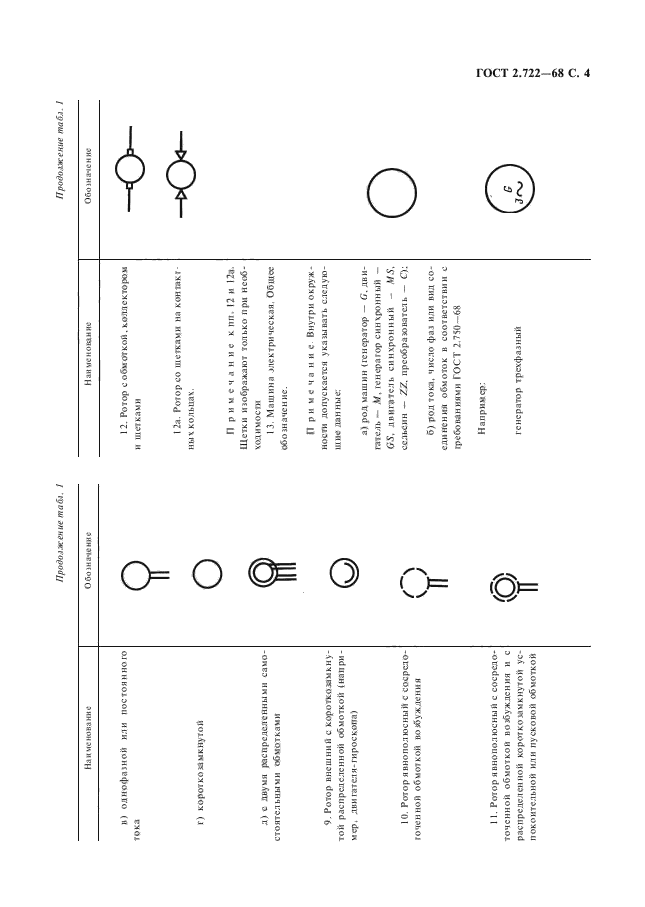

8. Ротор с распределенной обмоткой:

а) трехфазной, соединенной в звезду
