ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГЕТИНАКС ЭЛЕКТРОТЕХНИЧЕСКИЙ ЛИСТОВОЙ

ТЕХНИЧЕСКИЕ УСЛОВИЯ ГОСТ 2718-74 Издание официальное

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва

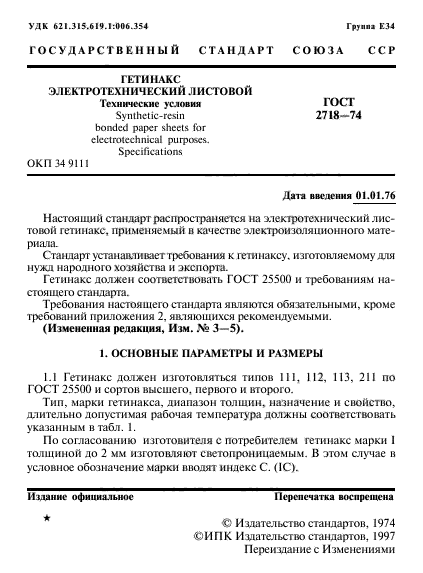

УДК 62I.3I5.6I9.I:006.3S4 Группа Е34

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГЕТИНАКС ЭЛЕКТРОТЕХ11ИЧЕСКИ Й .1 ИСТОВОЙ

Технические условия ГОСТ

Synthctic-resin 2718—74

bonded paper sheets for electrotechnical purposes.

Specifications

ОКП 349111

Дата в веления 01.01.76

Настоящий стандарт распространяется на электротехнический листовой гетинакс, применяемый в качестве электроизоляционного материала.

Стандарт устанавливает требования к гетинаксу. изготовляемому для нужд народного хозяйства и экспорта.

Гетинакс должен соответствовать ГОСТ 25500 и требованиям настоящего стандарта.

Требования настоящего стандарта являются обязательными, кроме требований приложения 2. являющихся рекомендуемыми.

(Измененная редакция, Изм. № 3—5).

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1 Гетинакс должен изготовляться типов 111, 112, ИЗ, 211 по ГОСТ 25500 и сортов высшего, первого и второго.

Тип, марки гетннакса, диапазон толшин, назначение и свойство, длительно допустимая рабочая температура должны соответствовать указанным в табл. I.

По согласованию изготовителя с потребителем гетинакс марки I толщиной до 2 мм изготовляют светопроницаемым. В этом случае в условное обозначение марки вводят индекс С. (1C).

М инине официальное Перепечатка воспрещена

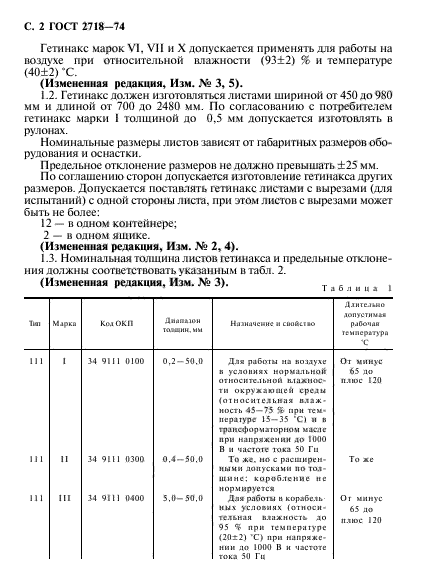

С. 2 ГОСТ 2718-74

Гетииакс марок VI. VII и X допускается применять для работы па воздухе при относительной влажности (93±2) % и температуре (40±2) ‘С.

(Измененная редакция, Изм. № 3, 5).

1.2. Гетииакс должен изготовляться листами шириной от 450 до 980 мм и длиной от 700 до 2480 мм. По согласованию с потребителем гетииакс марки I толщиной до 0.5 мм допускается изготовлять в рулонах.

Номинальные размеры листов зависят от габаритных размеров оборудования и оснастки.

Предельное отклонение размеров не должно превышать ±25 мм.

По соглашению сторон допускается изготовление гетинакса других размеров. Допускается поставлять гетииакс листами с вырезами (для испытаний) с одной стороны листа, при этом листов с вырезами может быть не более:

12 — в одном контейнере;

2 — в одном ящике.

(Измененная редакция, Изм. № 2, 4).

1.3. Номинальная толщина листов гетинакса и предельные отклонения должны соответствовать указанным в табл. 2.

(Измененная редакция, Изм. № 3). т к

					Длительно
			illllinklOH К1Э1ИММ. «II		допустим
llOl	Марка	K0.1OKII	illllinklOH К1Э1ИММ. «II	Назначение 11 cutiliLiio	рабочая температура •с
111	1	34 91II 0100	0,2-50.0	Для работы на воздухе в условиях нормальной относительной влажности окружающей среды (относительная влажность 45—75 % при гем* мера type 15—35 *С) и в трансформаторном масле при напряжении до 1000 В и частоте тока 50 Ги	От минус 65 по плюс 120
III	II	34 9111 0300	0.4-50.0	То же. но с расширен* нмми допусками по тол-шине: коробление не нормируется	То же
III	III	34 9111 0400	5.0-50.0	Для рабо1ы и корабель ных условиях (относительная влажность до 95 % при температуре <20г2) ’С) при напряжении до 10IKI В и частоте тока 50 Гц	От мнпус 65 до плюс 120

ГОСТ 2718-74 С. 3

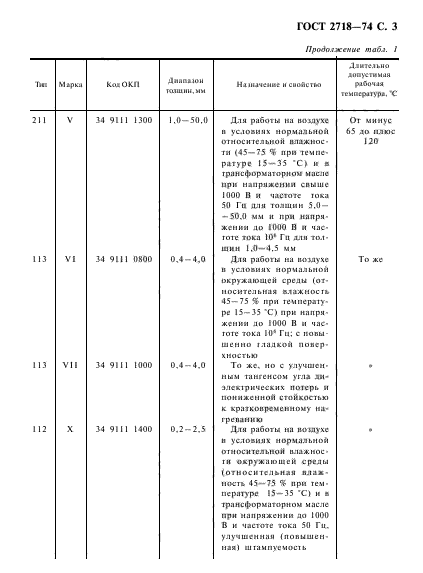

Продолжение табл. /

ДДИТС.ИЯО допус пения рдОочде температур*. X’

J mm но и TClllllllU.MVI

*1ь«г

Марки

Нд жачешдс н сиойстьо

211

34 9111 1300

1.0-50.0

От минус 65 до плюс 120

113

34 9111 0800

0,4 -4,0

То же

VII

34 9111 1000

113

0,4 — 4.0

112

34 9111 1400

0,2-2,5

Для работы на воглухе и условных нормальной относительной влажности <45—75 % при температуре 15 — 35 ^вС> н в трансформаторном масле при напряжении свыше 1000 В и частоте тока 50 Гц дли толщин 5.0 — — 50,0 мм и при напряжении ло 1000 13 и частоте тока 10* Гц дли тол-шин 1.0—4.5 мм Дли работы на воздухе и усло&иих нормальной окружающей срелы (относительная влажность 45—75 % при температуре? 15—35 ^%С) при напряжении ло 1000 В и частоте тока 10* Гц; с новы шенно тлалкой поверхностью То же. но с улучшенным тангенсом угла диэлектрических потерь и пониженной стойкостью к кратковременному нагреванию Для работы на котлухе в условиях нормальной относительной влажности окружающей срелы (относительная влажность 45 — 75 % при температуре 15 — 35 *С » и в трансформаторном масле при напряжении ло 1000 В и частоте тока 50 Гц. улучшенная (повышенная) штампуемость

Пред отжл. uota»UH*ic

I^s

♦

•*%

•I

-t

♦

г-

•0.08

о*

о_

♦

•0.11

•1

♦

<о

♦1

•1

♦«

•г

-с

I a

‘Г

Г-.

—

ел

■*

«о

•о

а о

2 v

♦

♦<

—

3 *»

—

•о

£ *

»_и

♦1

=•’

♦1

♦<

Г-.

•*1

<о

4 ⁰ 1^u

♦

•1

♦1

•1

♦

ел

•г.

•

♦

гч

—

•*«

•*

>о

1 & г^u

♦1

о ♦ •

—

3 a

& ° « и С

—

1»

ё^u

♦1

V-.

•

■=*

♦1

X-

•1

<•»

кл

Г*1

«X

2 a

—

*/*

* S

•1

♦1

♦«

о ♦ •

₌

Ш *»

■*

Г%

«0

с*

—

*г.

♦1

*’

•1

»•

♦1

♦«

гн

гЛ

•*

‘О

•с

‘С

■

•

—

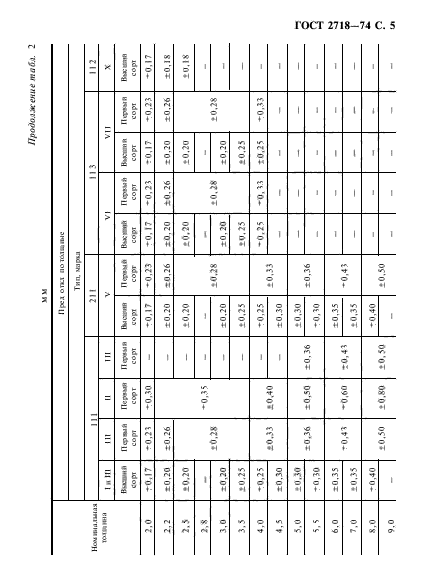

ГОСТ 2718-74 С. 5

►

♦I

Г*

♦

/А

О ♦ ‘

‘О

Г4

•

•ж

♦I

г-1

л»

♦I

г-1

к-

о”

‘С

-эс

♦I

с«

♦

Г*4

•I

г-4

«/■

♦

«о

♦I

Пред ОПЛ ЛОТСЫКИЫС

о ♦ ‘

>о

г-1

*/■.

•t

♦

•t

♦

I»

I “

гч

♦I

*-4

«л

♦I

«о

с*

♦I

‘С

♦t

«А.

♦

*г

•I

«о

♦

♦t

о ♦ ‘

	-о
	Г*4
о	о
•	н

а а

е з

ЭС

Л4

♦«

«л

•I

‘О

•“

♦«

♦-

гч

/ч

•I

1Л»

Г4

♦ *

*»

•I

‘Л

♦-

♦I

•I

>s-

f*’

«о

f 4 г г-4

«Лк

**»

11 pci OI1.I. ro i cu am x с

F *-§ &

! и

L »

1 * 7 v

г’

”

—

!й

S. if

V V

»л

‘О

с*

Г4

ГО

—

ГЧ

♦

■с

«с

г~-

ао

Г*1

I^s

О ♦ 1

♦

♦«

♦<

с-

♦«

V V

«л

«о

Г’*

го

♦1

♦

•«

г*

•1

—

•

€

♦л

•1

—

*о

♦с

<*•

♦<

♦1

Л1

♦<

— ►-! s

2 v

О ♦ 1

■с

♦

■о

-о

«0

•

♦1

ЭЕ

—

#*■>

2»

•о

—

Г-1

го

-Г

С. 6 ГОСТ 2718-74

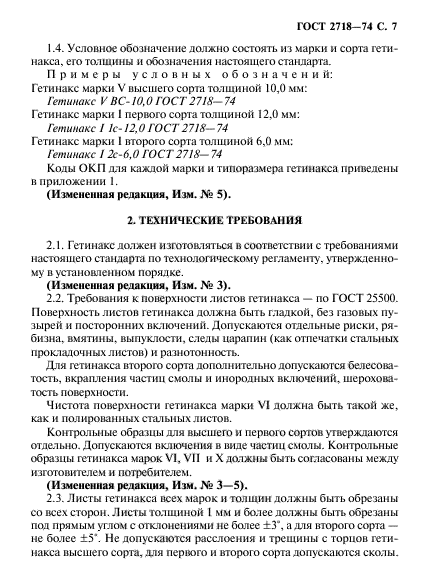

ГОСТ 2718-74 С. 7

1.4. Условное обозначение должно состоять из марки и сорта гети-накса, его толшины и обозначения настоящего стандарта.

Примеры условных обозначений:

Гетинакс марки V высшего сорта толщиной 10,0 мм:

Гетипакс V ВС-10,0 ГОСТ27IS- 74 Гетинакс марки I первого сорта толщиной 12.0 мм:

Гетинакс 1 1с-12,0 ГОСГ 2718- 74 Гетинакс марки I второго сорта толщиной 6,0 мм:

Гетинакс 12с-6,0 ГОСТ2718- 74

Коды ОКИ для каждой марки и типоразмера гетннакса приведены в приложении 1.

(Измененная редакция, Изм. № 5).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Гетинакс должен изготовляться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.

(Измененная редакция, Изм. № 3).

2.2. Требования к поверхности листов гетннакса — по ГОСТ 25500. Поверхность листов гетннакса должна быть гладкой, без газовых пузырей и посторонних включений. Допускаются отдельные риски, рябизна. вмятины, выпуклости, следы царапин (как отпечатки стальных прокладочных листов) и разнотонность.

Для гетннакса второго сорта дополнительно допускаются белесоватость, вкрапления частиц смолы и инородных включений, шероховатость поверхности.

Чистота поверхности гетннакса марки VI должна быть такой же. как и полированных стальных листов.

Контрольные образцы для высшего и первого сортов утверждаются отдельно. Допускаются включения в виде частиц смолы. Контрольные образцы гетннакса марок VI, VII и X должны быть согласованы между изготовителем и потребителем.

(Измененная редакция, Изм. № 3—5).

2.3. Листы гетннакса всех марок и толщин должны быть обрезаны со всех сторон. Л исты толщиной 1 мм и более должны быть обрезаны под прямым углом с отклонениями не более ±3*, а для второго сорта — не более ±5*. Не допускаются расслоения и трещины с торнов гети-накса высшего сорта, для первого и второго сорта допускаются сколы.

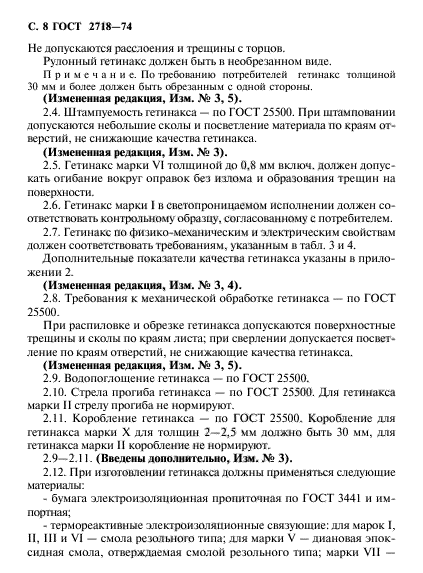

С. 8 ГОСТ 2718-74

Не допускаются расслоения и трещины с торцов.

Рулонный гетииакс должен быть п иеобрезанном виде.

Примечание. По требованию потребителей гетннакс толшиной 30 мм и более должен быть обрезанным с одной стороны.

(Измененная редакция, Изм. № 3, 5).

2.4. Штампуемость гетинакса — по ГОСТ 25500. При штамповании допускаются небольшие сколы и посветление материала по краям отверстий, не снижающие качества гетинакса.

(Измененная редакция, Изм. № 3).

2.5. Гетииакс марки VI толщиной до 0.8 мм включ. должен допускать огибание вокруг оправок без излома и образования трещин на поверхности.

2.6. Гетииакс марки I в светопроницаемом исполнении должен соответствовать контрольному образцу, согласованному с потребителем.

2.7. Гетинакс по физико-механическим и электрическим свойствам должен соответствовать требованиям, указанным в габл. 3 и 4.

Дополнительные показатели качества гетинакса указаны в приложении 2.

(Измененная редакция, Изм. № 3, 4).

2.8. Требования к механической обработке гетинакса — по ГОСТ 25500.

При распиловке и обрезке гетинакса допускаются поверхностные трешнны и сколы по краям листа: при сверлении допускается посветление по краям отверстий, не снижающие качества гетинакса.

(Измененная редакция, Изм. № 3, 5).

2.9. Водопоглощеиие гетинакса — по ГОСТ 25500.

2.10. Стрела прогиба гетинакса — по ГОСТ 25500. Для гетинакса марки II стрелу прогиба не нормируют.

2.11. Коробление гетинакса — по ГОСТ 25500. Коробление для гетинакса марки X для толщин 2—2,5 мм должно быть 30 мм, для гетинакса марки II коробление не нормируют.

2.9—2.11. (Введены дополнительно, Изм. № 3).

2.12. При изготовлении гетинакса должны применяться следующие материалы:

— бумага электроизоляционная пропиточная по ГОСТ 3441 и импорте ия;

— термореактивные электроизоляционные связующие: для марок I, II, III и VI — смола резольного типа; для марки V — диановая эпоксидная смола, отверждаемая смолой резольного типа: марки VII —

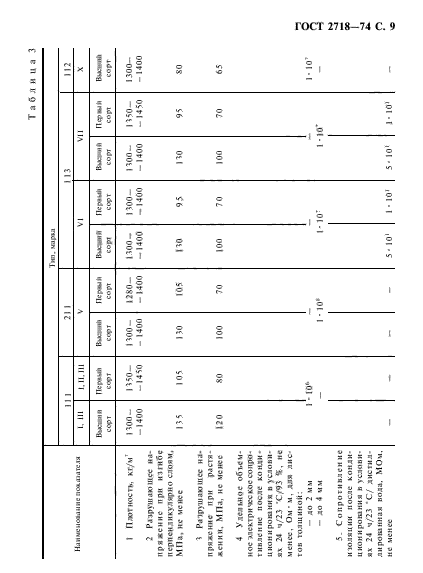

Таблица 3

					Тип. чиры
	11 1		21 1			1 13			112
Напмсноаинмс nco.aiaTc.i4	1. Ill	1. II. Ill		V	VI		VII		X
	Вмлвнн	Псрм*	Коз***	Псршй		llcpu mJi	Нилин ft	Мсршй	Вюм*
	сорт	сорт	сорт	сорт	сорт	сорт	сорт	сорт	сорт
1 Плотность, кг/ч^т 2 Редушдо икс напряжение при изгибе перпендикулярно слоям,	поо-	nso-	1300-	1280—	1300-	1300-	1300-	I3S0-	1300-
	-1400	— I4S0	— 1400	—1400	-1400	-1400	-1400	-1450	-1400
МПа, не чсисс * Р«ПруШЛЮШСС И 4-II ряде кис при рдстя-	1)5	105	ПО	105	ПО	95	по	95	S0
дскин, МПа, кс чсисс 4 Удельное обтачное тлектрнчес кос сопро-тнвленне после ко иди* 11 НО II про Kill и я п уело и II-я\ 24 i/23 -С/93 %, не чсисс, Оч- ч, для листов толщиной:	120	SO	100	70	100	70	100	70	65
— до 2 чч	1	ю*							I- 10*
— до 4 чч 5. Сопротиилси не и юл я и и и после коили-ииоиирагииия в условиях 24 i/23 ’С/ дистиллированная вода. МОч.			1 •	10»	I-	10-	1 •	10-
НС чсисс	—	—	—	—	S • 10′	1 • 10′	S • 10′	1- 10»	—

ГОСТ 2718-74 С. 9

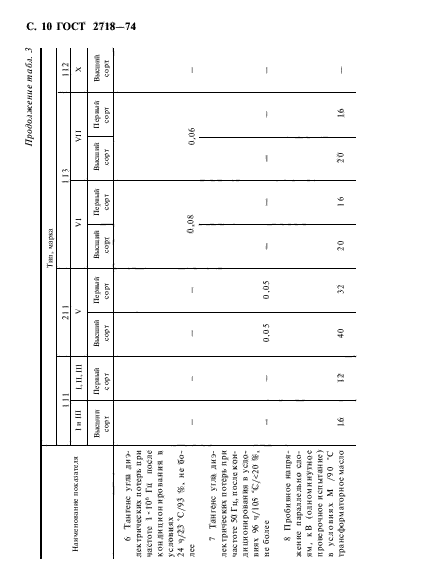

Продолжение таб.j. 3 о

. 10 1-ОСТ 2718-74

	Тип. v.ipia
	1 П		21 1		1 13				112
Hii и veil ом н не по», л) а тс л я	In III	1. II. Ill	V		VI		VII		X
	Въшмп соpi	Псршй сорт	Видой сорт	Нсршй сорт	Высшл* сорт	Пера ил сорт	Высший сорт	Псраий сорт	Hvxv .1.1 сорт
6 Таи гене угдв jh> лектрических потерь при частот® 1-Ю⁶Ги после кондиционировании в условиях 24 я/23 Т/93 <*. не более					0.	08	0.	06
7 Тангенс у г да диэлектрических потерь при час готе 50 Гц, после кои-дниноннровання в условиях % ч/IOS С/<20 . не более			0.05	0.05
Я Проб и пи ос напряжен не параллельно слоям, кВ (олночннутнос проверочное испытание) п условиях М /90 «С тра нсфорчаторнос масло	16	12	40	32	20	16	20	16

ГОСТ 2718-74 С. 11

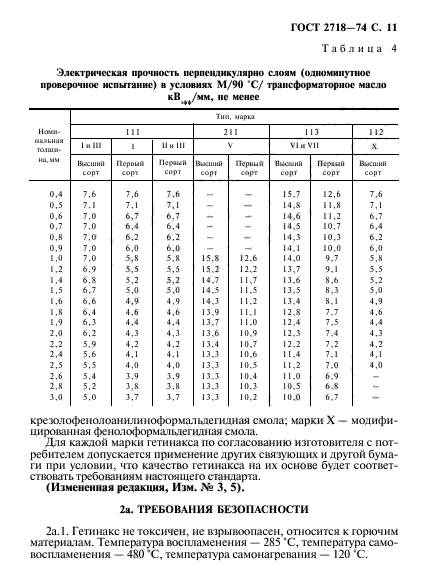

Таблица 4

Электрическая прочность перпендикулярно слоям (одноминутное проверочное испытание) в условиях М/90 ‘С/ трансформаторное масло кВ /мм, не менее

Тип. нары

Некими ымя толшя-	III			211		113		112
Некими ымя толшя-	1 и III	1	Пн III	V		VI м VII		X
IUI. И»	Buciuull	Мсрпий	ИсроыН	ВькшмП	llepuuti	ВмсшнН	П<1»ыН	ВькшШ!
	сорт	сорт	сорт	сорт	сорт	сорт	сорт	сорт
0.4	7.6	7.6	7.6	,		IS,7	12.6	7.6
0.5	7.1	7.1	7.1	—	—	14,8	1 1.8	7.1
0.6	7.0	6,7	6.7	—	—	14,6	11.2	6,7
0.7	7.0	6.4	6.4	—	—	14.5	10.7	6.4
0.8	7.0	6.2	6.2	—	—	14,3	10.3	6.2
0.9	7.0	6.0	6.0	—	—	14.1	10.0	6.0
1.0	7.0	5,8	5.8	15.8	12.6	14.0	9.7	5.8
1.2	6.9	5,5	5.5	15.2	12.2	13,7	9.1	5.5
1.4	6.8	5.2	5,2	14.7	11,7	13.6	8.6	5.2
1.5	6.7	5.0	5.0	14.S	11.5	13,5	8,3	5.0
1.6	6.6	4.9	4.9	14.3	11.2	13.4	8.1	4.9
1.8	6.4	4.6	4.6	13.9	11.1	12.8	7.7	4.6
1.9	6.3	4.4	4.4	13.7	1 1.0	12.4	7.5	4.4
2.0	6.2	4.3	4.3	13.6	10.9	12.3	7.4	4.3
2.2	5.9	4.2	4.2	13.4	10.7	12.2	7.2	4.2
2.4	5.6	4.1	4.1	13.3	10.6	11.4	7.1	4.1
2,5	5.5	4.0	4.0	13.3	10.5	11,2	7.0	4.0
2.6	5.4	3.9	3.9	13.3	10.4	11.0	6.9	—
2.8	5.2	3,8	3.8	13.3	10.3	10,5	6.8	—
3.0	5.0	3.7	3.7	13.3	10.2	10.0	6.7	—

крезолофеиолоанилнноформалцдегидная смола: марки X — модифицированная фенол оформальдегидная смола.

Для каждой марки гетинакса по согласованию изготовителя с потребителем допускается применение других связующих и другой бумаги при условии, что качество гетинакса на их основе будет соответ-сгвовать требованиям настоящего стандарта.

(Измененная редакция, Изм. .V? 3, S).

2а. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

2а. 1. Гетинакс нетоксичен, не взрывоопасен, относится к горючим материалам. Температура воспламенения — 2S5 *С, температу ра самовоспламенения — 480 *С, температура самонагревания — 120 ‘С.

С. 12 ГОСТ 2718-74

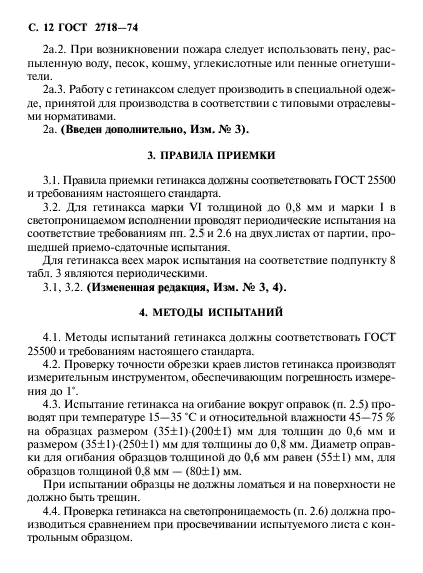

2а.2. При возникновении пожара следует использовать пену, распиленную воду, песок, кошму, углекнелотные или пенные огнетушители.

2а.З. Работу с гетинаксом следует производить в специальной одежде, принятой для производства в соответствии с типовыми отраслевыми нормативами.

2а. (Введен дополнительно, Изм. № 3).

3. ПРАВИЛА ПРИЕМКИ

3.1. Прав»ста приемки гетннакса должны соответствовать ГОСТ 25500 и требованиям настоящего стандарта.

3.2. Для гетннакса марки VI толщиной до 0.8 мм и марки I в светопроницаемом исполнении проводят периодические испытания на соответствие требованиям пп. 2.5 н 2.6 на двух листах от партии, прошедшей приемо-сдаточные испытания.

Для гетннакса всех марок испытания на соответствие подпункту 8 табл. 3 являются периодическими.

3.1. 3.2. (Измененная редакция, Изм. № 3, 4).

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Методы испытаний гетннакса должны соответствовать ГОСТ 25500 и требованиям настоящего стандарта.

4.2. Проверку точности обрезки краев листов гетннакса производят измерительным инструментом, обеспечивающим погрешность измерения до Г.

4.3. Испытание гетннакса на огибание вокруг оправок (п. 2.5) проводят при температуре 15—35 «С и относительной атажности 45—75 % на образцах размером (35±1) (200±1) мм для толшин до 0,6 мм и размером (35±1) (250±1) мм для толщины до 0.8 мм. Диаметр оправки для огибания образцов толщиной до 0,6 мм равен (55±1) мм, для образцов толщиной 0,8 мм — (80±1) мм.

При испытании образцы не должны ломаться и на поверхности не должно быть трещин.

4.4. Проверка гетннакса на светопроницаемость (п. 2.6) должна производиться сравнением при просвечивании испытуемого листа с контрольным образцом.

ГОСТ 2718-74 С. 13

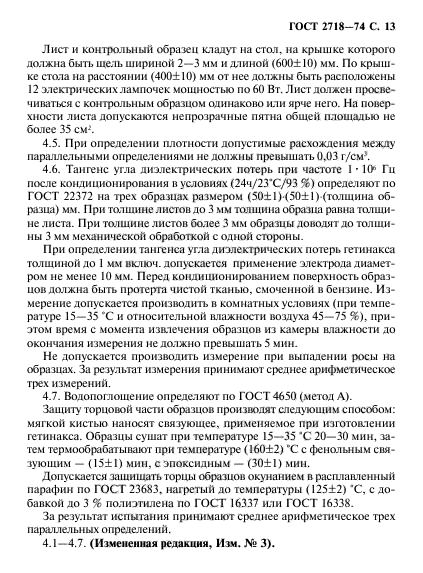

Лист и контрольный образец кладут на стол, на крышке которого должна быть щель шириной 2—3 мм и длиной (600+10) мм. По крышке стопа на расстоянии (400± 10) мм от нее должны быть расположены 12 электрических лампочек мощностью по 60 Вт. Лист должен просвечиваться с контрольным образцом одинаково или ярче него. На поверхности листа допускаются непрозрачные пятна обшей площадью не более 35 см*.

4.5. При определении плотности допустимые расхождения между параллельными определениями не должны превышать 0.03 г/см*.

4.6. Тангенс угла диэлектрических потерь при частоте 1 * 10 Гн после кондиционирования в условиях (24ч/23*С/93 %) определяют по ГОСТ 22372 на трех образцах размером (50±1) (50±1) (толщина образца) мм. При толщине листов до 3 мм толщина образна равна толщи* не листа. При толщине листов более 3 мм образцы доводят до толщины 3 мм механической обработкой с одной стороны.

При определении тангенса угла диэлектрических потерь гетинакса толщиной до 1 мм включ. допускается применение электрода диаметром не менее 10 мм. Перед кондиционированием поверхность образцов должна быть протерта чистой тканыо, смоченной в бензине. Измерение допускается производить в комнатных условиях (при температуре 15—35 *С и относительной влажности воздуха 45—75 %), прн-этом время с момента изапечения образцов из камеры влажности до окончания измерения не должно превышать 5 мин.

Не допускается производить измерение при выпадении росы на образцах. За результат измерения принимают среднее арифметическое трех измерений.

4.7. Водопоглощение определяют по ГОСТ 4650 (метод А).

Защиту торцовой части образцов производят следующим способом:

мягкой кистью наносят связующее, применяемое при изгото&лении гетинакса. Образцы сушат при температуре 15—35 ‘С 20—30 мин, затем термообр
