ГОСТ 27037-86

Материалы лакокрасочные. Метод определения устойчивости к воздействию переменных температур

На нашем сайте можно бесплатно скачать Руководящий документ ГОСТ 27037-86 в удобном формате. Узнать актуальный статус документа «Материалы лакокрасочные. Метод определения устойчивости к воздействию переменных температур» на 2016 год.

Скрыть дополнительную информацию

Страница 1

Страница 2

Страница 3

Страница 4

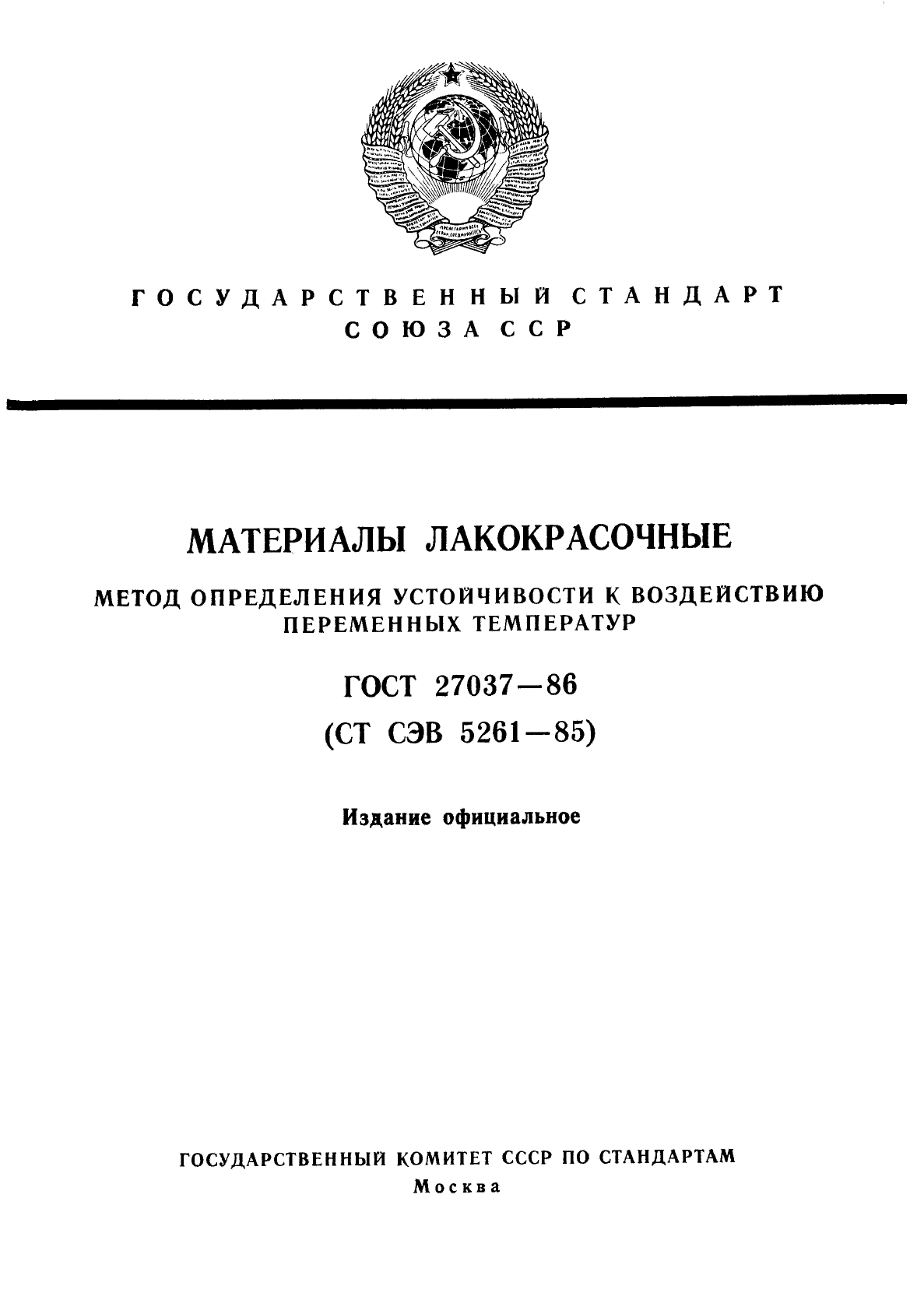

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МАТЕРИАЛЫ ЛАКОКРАСОЧНЫЕ

МЕТОД ОПРЕДЕЛЕНИЯ УСТОЙЧИВОСТИ К ВОЗДЕЙСТВИЮ ПЕРЕМЕННЫХ ТЕМПЕРАТУР

ГОСТ 27037-86 (СТ СЭВ 5261-85)

Издание официальное

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва

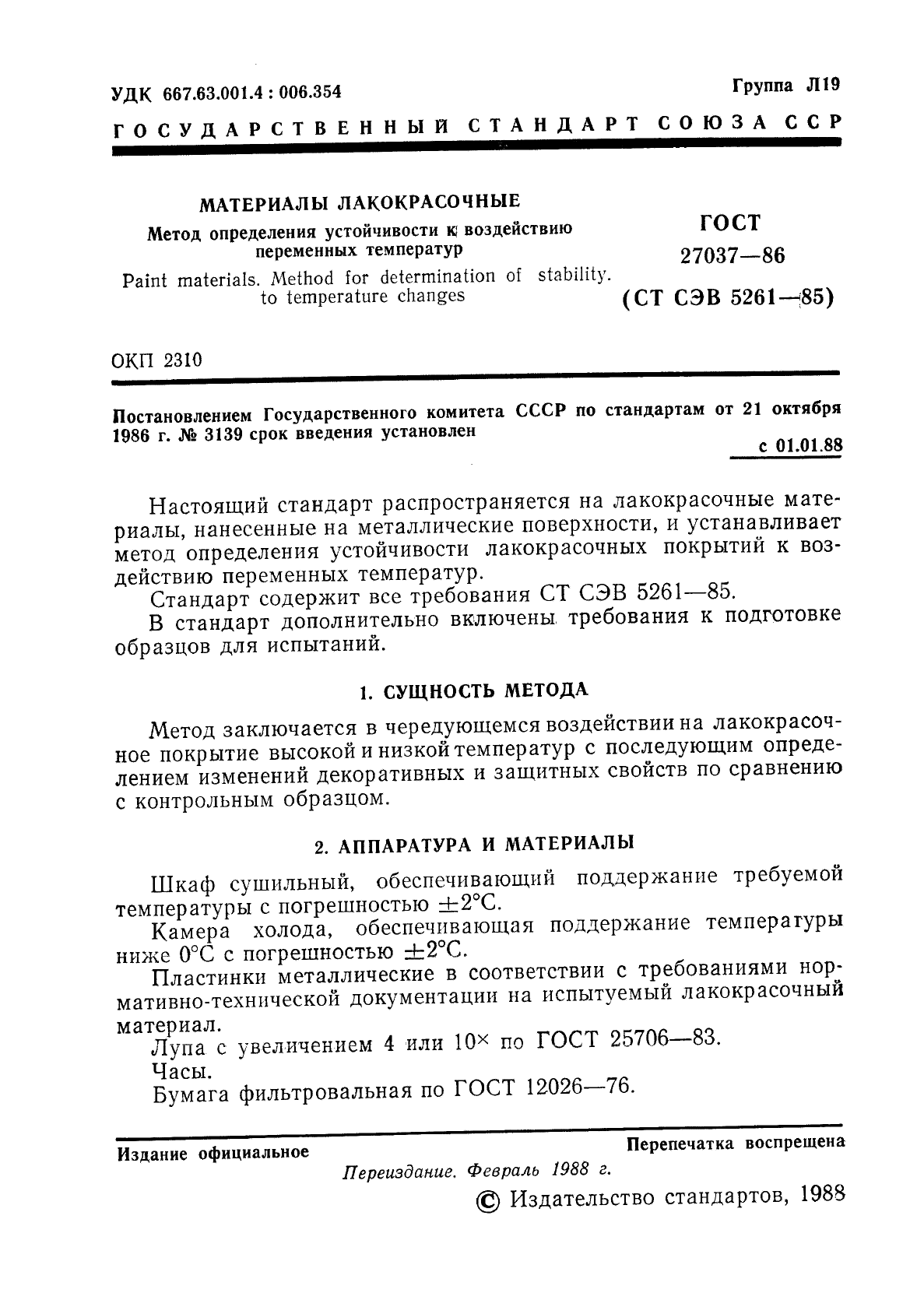

УДК 667.63.001.4:006.354    Группа    Л19

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОКП 2310

Постановлением Государственного комитета СССР по стандартам от 21 октября 1986 г. № 3139 срок введения установлен

с 01.01.88

Настоящий стандарт распространяется на лакокрасочные материалы, нанесенные на металлические поверхности, и устанавливает метод определения устойчивости лакокрасочных покрытий к воздействию переменных температур.

Стандарт содержит все требования СТ СЭВ 5261—85.

В стандарт дополнительно включены требования к подготовке образцов для испытаний.

1. СУЩНОСТЬ МЕТОДА

Метод заключается в чередующемся воздействии на лакокрасочное покрытие высокой и низкой температур с последующим определением изменений декоративных и защитных свойств по сравнению с контрольным образцом.

2. АППАРАТУРА И МАТЕРИАЛЫ

Шкаф сушильный, обеспечивающий поддержание требуемой температуры с погрешностью ±2°С.

Камера холода, обеспечивающая поддержание температуры ниже 0°С с погрешностью ±2°С.

Пластинки металлические в соответствии с требованиями нормативно-технической документации на испытуемый лакокрасочный материал.

Лупа с увеличением 4 или 10^х по ГОСТ 25706-83.

Часы.

Бумага фильтровальная по ГОСТ 12026-76.

Издание официальное    Перепечатка    воспрещена

Переиздание. Февраль 1988 г.

© Издательство стандартов, 1988

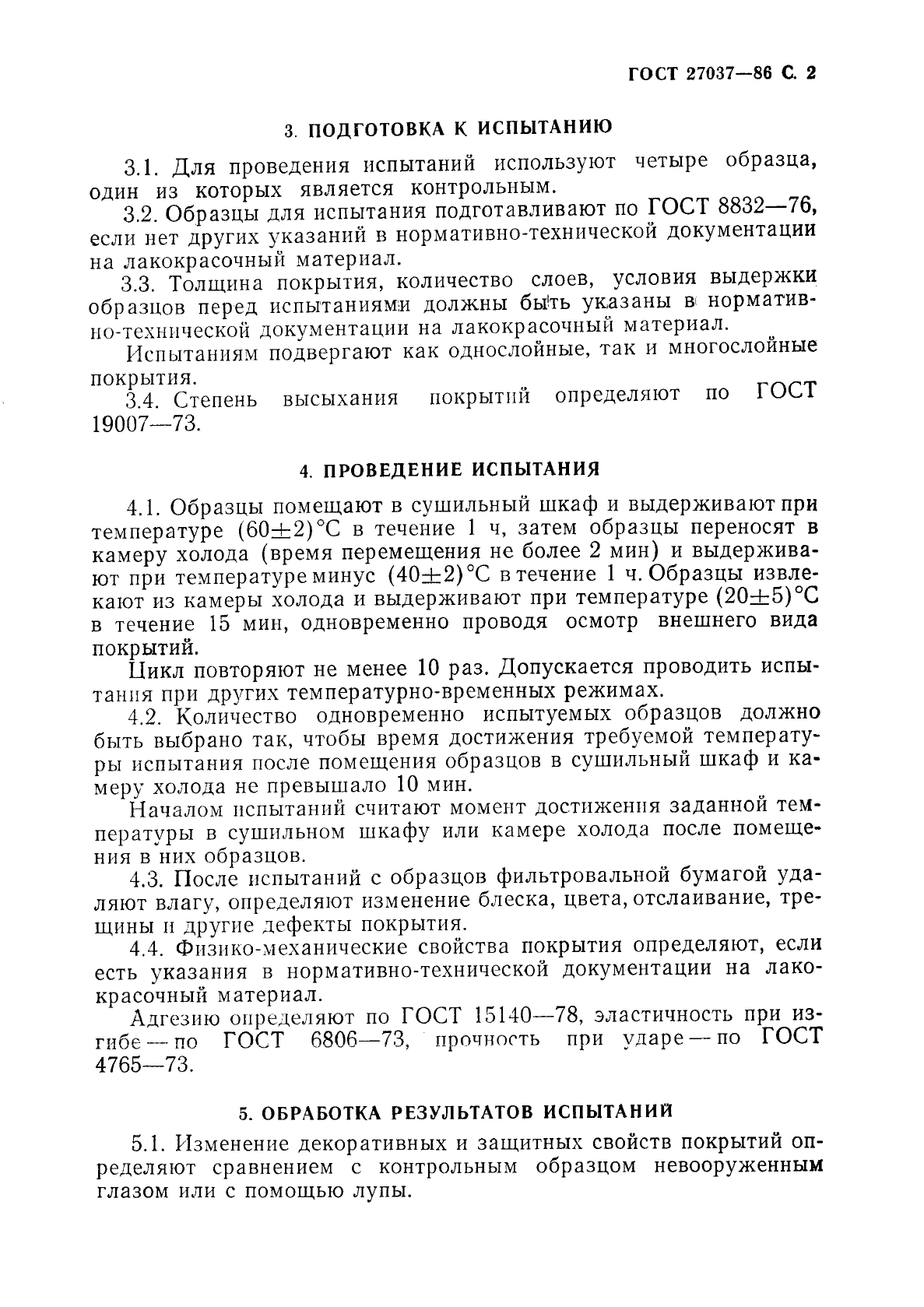

ГОСТ 27037-86 С. 2

3. ПОДГОТОВКА К ИСПЫТАНИЮ

3.1.    Для проведения испытаний используют четыре образца, один из которых является контрольным.

3.2.    Образцы для испытания подготавливают по ГОСТ 8832-76, если нет других указаний в нормативно-технической документации на лакокрасочный материал.

3.3.    Толщина покрытия, количество слоев, условия выдержки образцов перед испытаниями должны бьйъ указаны в нормативно-технической документации на лакокрасочный материал.

Испытаниям подвергают как однослойные, так и многослойные покрытия.

3.4.    Степень высыхания покрытий определяют по ГОСТ 19007-73.

4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

4.1.    Образцы помещают в сушильный шкаф и выдерживают при температуре (60±2)°С в течение 1 ч, затем образцы переносят в камеру холода (время перемещения не более 2 мин) и выдерживают при температуре минус (40±2)°С в течение 1 ч. Образцы извлекают из камеры холода и выдерживают при температуре (20+5)°С в течение 15 мин, одновременно проводя осмотр внешнего вида покрытий.

Цикл повторяют не менее 10 раз. Допускается проводить испытания при других температурно-временных режимах.

4.2.    Количество одновременно испытуемых образцов должно быть выбрано так, чтобы время достижения требуемой температуры испытания после помещения образцов в сушильный шкаф и камеру холода не превышало 10 мин.

Началом испытаний считают момент достижения заданной температуры в сушильном шкафу или камере холода после помещения в них образцов.

4.3.    После испытаний с образцов фильтровальной бумагой удаляют влагу, определяют изменение блеска, цвета, отслаивание, трещины и другие дефекты покрытия.

4.4.    Физико-механические свойства покрытия определяют, если есть указания в нормативно-технической документации на лакокрасочный материал.

Адгезию определяют по ГОСТ 15140-78, эластичность при изгибе— по ГОСТ 6806-73, прочность при ударе — по ГОСТ 4765-73.

5. ОБРАБОТКА РЕЗУЛЬТАТОВ ИСПЫТАНИЙ

5.1. Изменение декоративных и защитных свойств покрытий определяют сравнением с контрольным образцом невооруженным глазом или с помощью лупы.

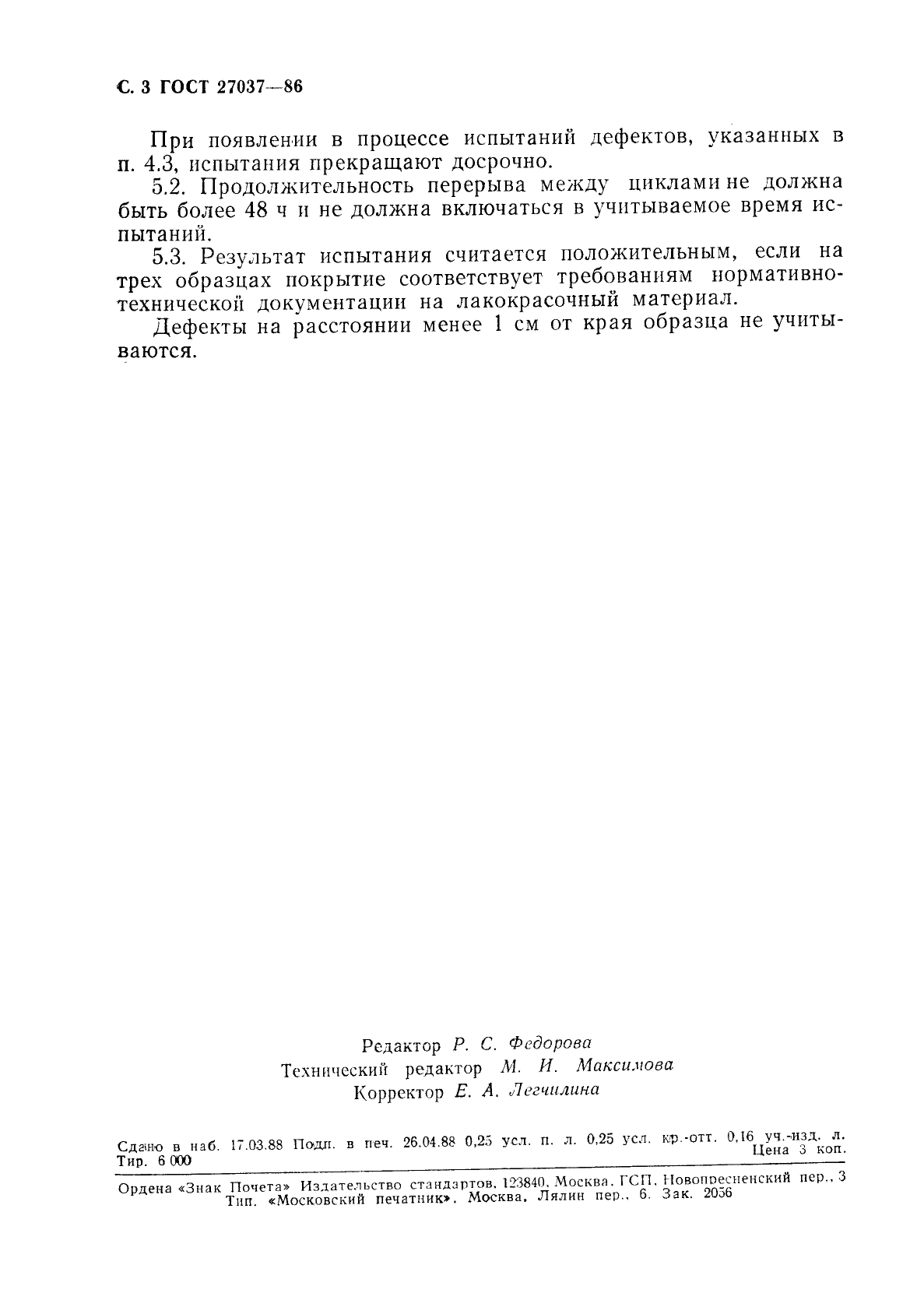

С. 3 ГОСТ 27037 -86

При появлении в процессе испытаний дефектов, указанных в п. 4.3, испытания прекращают досрочно.

5.2.    Продолжительность перерыва между циклами не должна быть более 48 ч и не должна включаться в учитываемое время испытаний.

5.3.    Результат испытания считается положительным, если на трех образцах покрытие соответствует требованиям нормативнотехнической документации на лакокрасочный материал.

Дефекты на расстоянии менее 1 см от края образца не учитываются.

Редактор Р. С. Федорова Технический редактор А1. И. Максимова Корректор Е. А. Легчилина

Сдгшо в наб. 17.03.88 Подл, в печ. 26.04.88 0,2.»> уел. п. л. 0,25 уел. кр.-отт. 0,16 уч.-изд. л. Тир. 6 ООО    Ueiia    3    коп.

Ордена «Знак Почета» Издательство стандартов. 123840. Москва. ГСП. Новопресненский пер., 3 Тип. «Московский печатник». Москва. Лялин пер., 6. Зак. 2056
