ГОСТ 26996-86 | Стройсоветы

Полипропилен и сополимеры пропилена. Технические условия

На нашем сайте можно бесплатно скачать Руководящий документ ГОСТ 26996-86 в удобном формате. Узнать актуальный статус документа «Полипропилен и сополимеры пропилена. Технические условия» на 2016 год.

Скрыть дополнительную информацию

Дата введения: 01.01.1988 23.09.1986 Утвержден

Страница 1

Страница 2

Страница 3

Страница 4

Страница 5

Страница 6

Страница 7

Страница 8

Страница 9

Страница 10

Страница 11

Страница 12

Страница 13

Страница 14

Страница 15

Страница 16

Страница 17

Страница 18

Страница 19

Страница 20

Страница 21

Страница 22

Страница 23

Страница 24

Страница 25

Страница 26

Страница 27

Страница 28

Страница 29

Страница 30

Страница 31

Страница 32

Страница 33

Страница 34

Страница 35

Страница 36

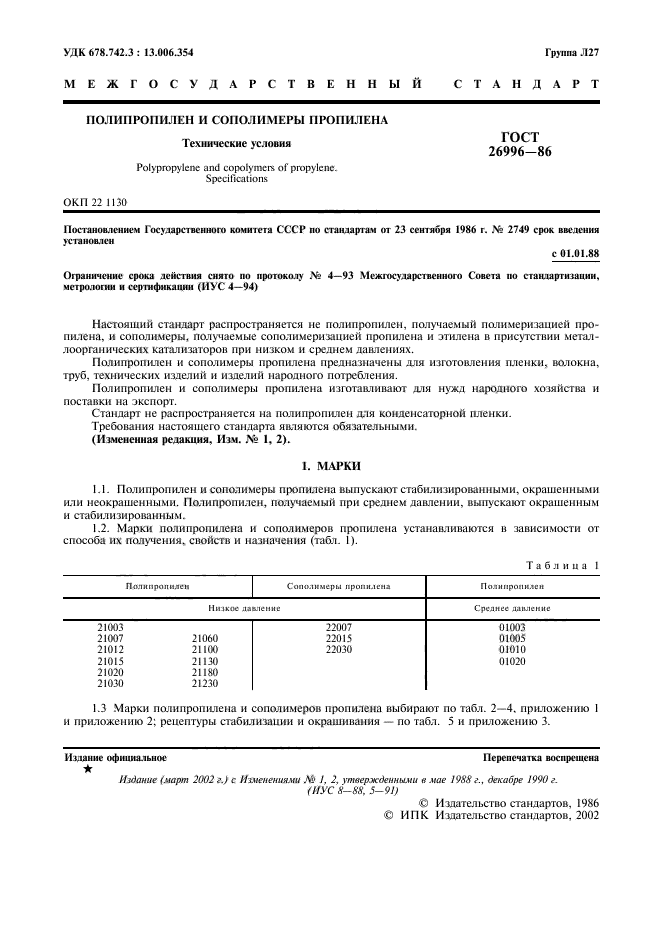

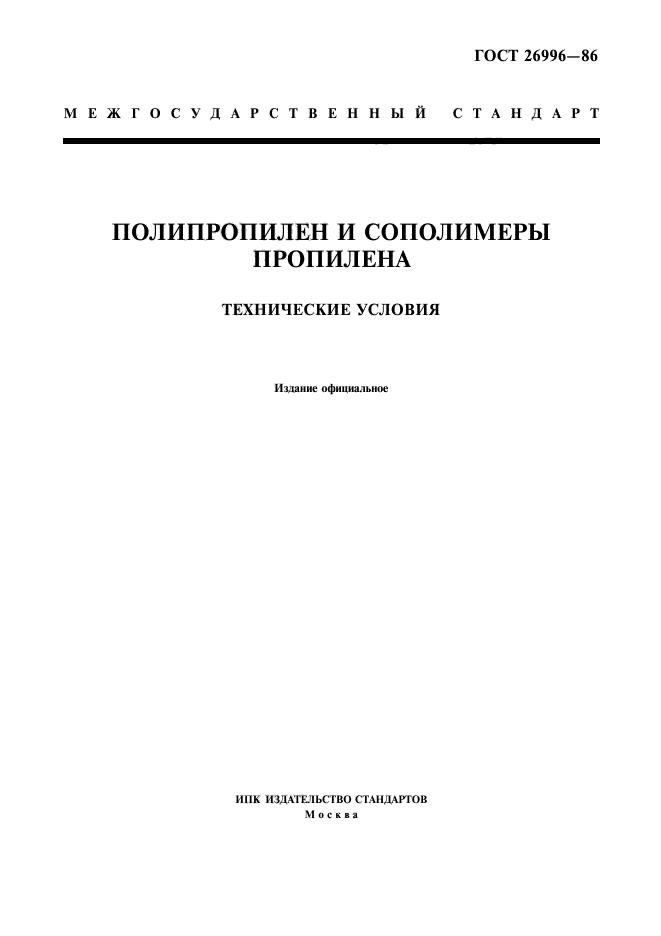

Группа Л27

МЕЖГОСУДАРСТ ВЕННЫЙ СТАНДАРТ

ГОСТ

26996-86

ПОЛИПРОПИЛЕН И СОПОЛИМЕРЫ ПРОПИЛЕНА

Технические условия

Polypropylene and copolymers of propylene. Specifications

ОКП22 1130

Постановлением Государственного комитета СССР по стандартам от 23 сентября 1986 г. № 2749 срок введения установлен

с 01.01.88

Ограничение срока действия снято по протоколу № 4-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 4-94)

Настоящий стандарт распространяется на полипропилен, получаемый полимеризацией пропилена, и сополимеры, получаемые сополимеризацией пропилена и этилена в присутствии металлоорганических катализаторов при низком и среднем давлениях.

Полипропилен и сополимеры пропилена предназначены для изготовления пленки, волокна, труб, технических изделий и изделий народного потребления.

Полипропилен и сополимеры пропилена изготавливают для нужд народного хозяйства и поставки на экспорт.

Стандарт не распространяется на полипропилен для конденсаторной пленки.

Требования настоящего стандарта являются обязательными.

(Измененная редакция, Изм. № 1, 2).

1. МАРКИ

1.1. Полипропилен и сополимеры пропилена выпускают стабилизированными, окрашенными или неокрашенными. Полипропилен, получаемый при среднем давлении, выпускают окрашенным и стаби лизиро ванным.

1.2. Марки полипропилена и сополимеров пропилена устанавливаются в зависимости от способа их получения, свойств и назначения (табл. 1).

Таблица 1

Полипропилен		Сополимеры пропилена	Полипропилен
Низкое давление			Среднее давление
21003		22007	01003
21007	21060	22015	01005
21012	21100	22030	01010
21015	21130		01020
21020	21180
21030	21230

1.3 Марки полипропилена и сополимеров пропилена выбирают по табл. 2-4, приложению 1 и приложению 2; рецептуры стабилизации и

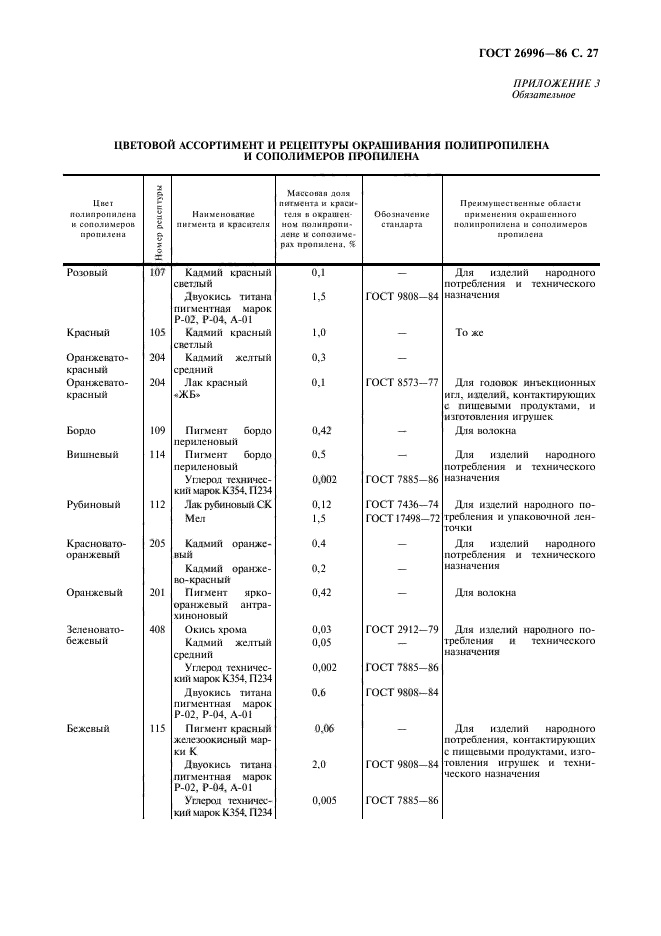

окрашивания — по табл. 5 и приложению 3.

Таблица 2

Показатели качества полипропилена низкого давления

	Норма для марки
Наименование	21003		21007			21012			21015
показателя
показателя	1-й	2-й	Высшый	1-й	2-й	Высшый	1-й	2-й	Высшый	2-й
	сорт	сорт	сорт	сорт	сорт	сорт	сорт	сорт	сорт	сорт
1. Показатель текучести расплава, г/ 10 мин	0.20- 0.50	0.20- 0.50	0.51-0.90	0.51- 0.90	0.51- 0.90	0.91-1.5	0.91- 1.5	0.91- 1.5	1,0-2,0	1.0- 2.0
2. Разброс значений
показателя текучести расплава в пределах	±20	±25	±15	±20	±25	±10	±15	±20	±10	±15
партии, » о. не более
3. Насыпная
плотность, кг/м³, не					Не нормируют
менее
4. Количество
включений, шт., не	3	10	3	10	20	1	10	20	1	5
более
5. Массовая доля золы, » о. не более	0.035	0.045	0.035	0.045	0.060	0.035	0.045	0.060	0.035	0.045
6. Массовая доля	0.12	0.15	0.09	0.12	0.15	0.09	0.12	0.15	0.09	0.12

летучих веществ, %, не более
7. Массовая доля атактической фракции, » о. не более	1.5	2	1.0	2	3	1.0	2	3	1.0	2
8. Массовая доля изотакти-ческой фракции, » о. не менее	95	95	96	95	95	96	95	95	96	95
9. Стойкость к термоокислительному старению, ч, не менее, для рецептур:
10.11.16	360	360	360	360	360	360	360	360	360	360
12	400	400	400	400	400	400	400	400	400	400
29.30	800	800	800	800	800	800	800	800	800	800
10. Отклонение массовой доли стабилизаторов. %. от указанной в рецептурах 10. 11 и 16					Не нормируют

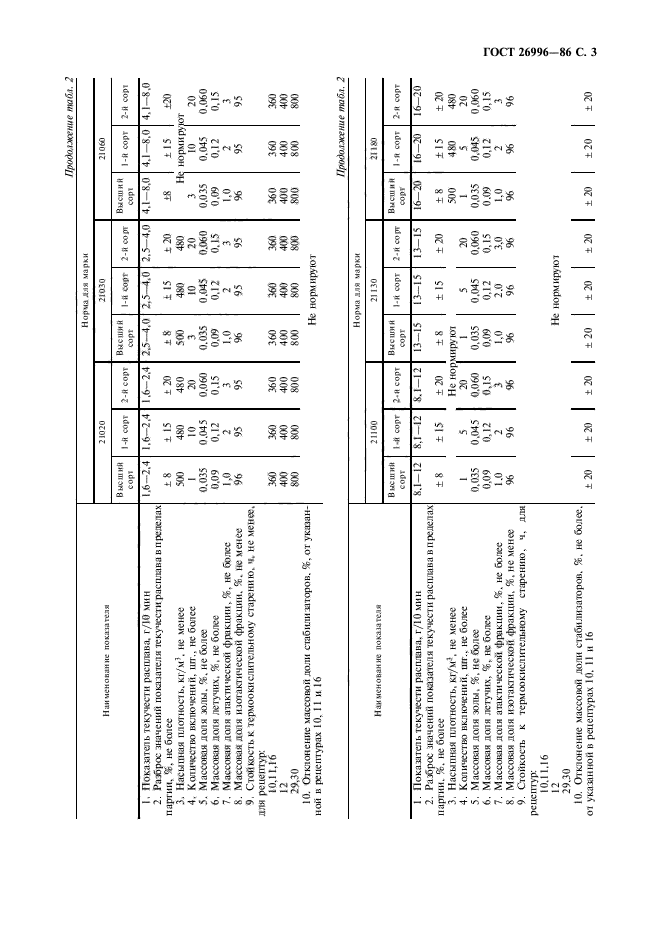

Продолжение Таблицы 2

	Норма для марки
Наименование	21020			21030			21060			21100
показателя	Выс ■ 111 > 1 и сорт	1-й сорт	2-й сорт	Выс mi i.iii сорт	1-й сорт	2-й сорт	Выс шый сорт	1-й сорт	2-й сорт	Выс шый сорт	1-й сорт	2-й сорт
1. Показатель текучести расплава, г/ 10 мин	1.6- 2.4	1.6- 2.4	1.6- 2.4	2.5- 4.0	2.5- 4.0	2.5- 4.0	4.1- 8.0	4.1- 8.0	4.1- 8.0	8.1- 12	8.1- 12	8.1- 12
2. Разброс значений
показателя текучести расплава в пределах	±8	±15	±20	±8	±15	±20	±8	±15	±20	±8	±15	±20
партии. » о. не более
3. Насыпная
плотность, кг/м³, не	500	480	480	500	480	480			Не нормируют
менее
4. Количество
включений, шт.. не	1	10	20	3	10	20	3	10	20	1	5	20
более
5. Массовая доля золы. » о. не более	0.035	0.045	0.060	0.035	0.045	0.060	0.035	0.045	0.060	0.035	0.045	0.060
6. Массовая доля	0.09	0.12	0.15	0.09	0.12	0.15	0.09	0.12	0.15	0.09	0.12	0.15

												0,15
7. Массовая доля атактической фракции, %, не более	1,0	2	3	1,0	2	3	1,0	2	3	1,0	2	3
8. Массовая доля изотакти-ческой фракции, %, не менее	96	95	95	96	95	95	96	95	95	96	95	95
9. Стойкость к термоокислительному старению, ч, не менее, для рецептур:
10,11,16	360	360	360	360	360	360	360	360	360	Не нормируют
12	400	400	400	400	400	400	400	400	400	Не нормируют
29,30	800	800	800	800	800	800	800	800	800	Не нормируют
10. Отклонение массовой доли стабилизаторов, %, от указанной в рецептурах 10, 11 и 16				Не нормируют						±20	±20	±20

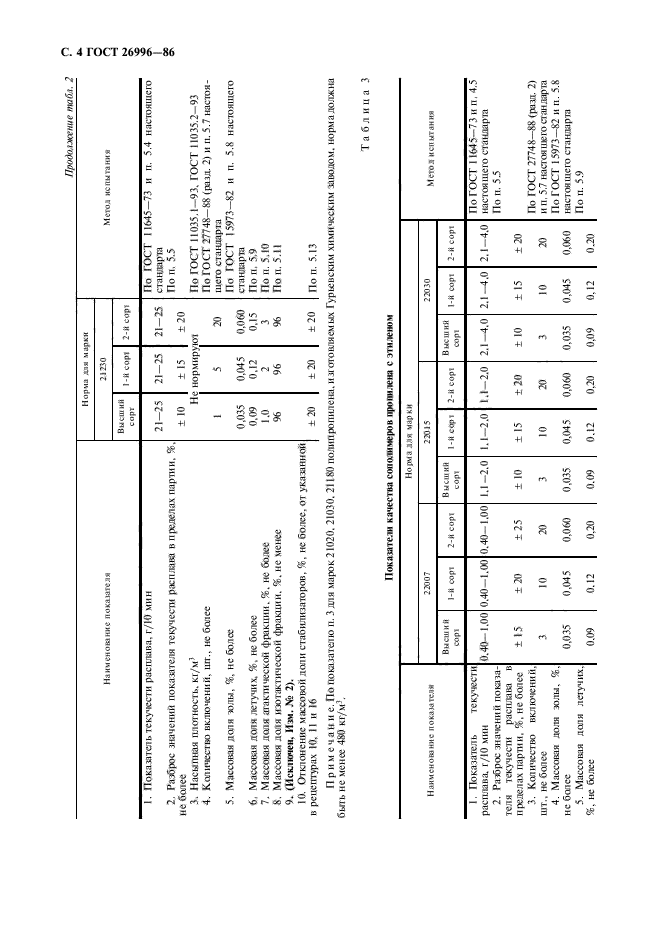

Продолжение Таблицы 2

	Норма для марки
Наименование	21130			21180			21230			Метод
показателя										испытания
	Высшый	1-й	2-й	Высшый	1-й	2-й	Высшый	1-й	2-й
	сорт	сорт	сорт	сорт	сорт	сорт	сорт	сорт	сорт
										По ГОСТ
1. Показатель текучести расплава, г/ 10 мин	13-15	13- 15	13- 15	16-20	16- 20	16- 20	21-25	21- 25	21- 25	11645-73 и п.5.4 настоящего стандарта
2. Разброс значений
показателя текучести расплава в пределах	±8	±15	±20	±8	±15	±20	±10	±15	±20	По п.5.5
партии, %, не более
3. Насыпная плотность, кг/м³, не	Не нормируют			500	480	480	Не нормируют			По ГОСТ 11035.1-93, ГОСТ
менее										11035.2-93 По ГОСТ
4. Количество включений, шт., не	1	5	20	1	5	20	1	5	20	27748-88 (разд. 2) и п.5.7 настоящего стандарта
более										27748-88 (разд. 2) и п.5.7 настоящего стандарта
5. Массовая доля золы,	0,035	0,045	0,060	0,035	0,045	0,060	0,035	0,045	0,060	По ГОСТ

%, не более										15973-82 и п.5 стандарта
6. Массовая доля летучих веществ, %, не более	0,09	0,12	0,15	0,09	0,12	0,15	0,09	0,12	0,15	По п.5.9
7. Массовая доля атактической фракции, %, не более	1,0	2,0	3,0	1,0	2,0	3,0	1,0	2	3	По п.5.10
8. Массовая доля изотакти-ческой фракции, %, не менее	96	96	96	96	96	96	96	96	96	По п.5.11
9. Стойкость к
тер мо окислитель но му старению, ч, не менее, для рецептур:
10,11,16 12			Не нормируют Не нормируют				9. (Исключен, Изм. № 2).
29,30			Не нормируют
10. Отклонение
массовой доли стабилизаторов, %, от	±20	±20	±20	±20	±20	±20	±20	±20	±20	По п.5.13
указанной в рецептурах 10, 11 и 16

Примечания:

По показателю п. 3 для марок 21020, 21030, 21180 полипропилена, изготовляемых Гурьевским химическим заводом, норма должна быть не менее 480 кг/м³.

Таблица 3

Показатели качества сополимеров пропилена с этиленом

	Норма для марки
Наименование	22007			22015			22030			Метод
	Высшый сорт	1-й сорт	2-й сорт	Высшый сорт	1-й сорт	2-й сорт	Высшый сорт	1-й сорт	2-й сорт
1. Показатель текучести расплава, г/ 10 мин	0,40-1,00	0,40- 1,00	0,40- 1,00	1,1-2,0	1,1- 2,0	1,1- 2,0	2,1-4,0	2,1- 4,0	2,1- 4,0	По ГОСТ 11645-73 и п.4.5 настоящего стандарта
2. Разброс значений показателя текучести расплава в пределах партии, %, не более	±15	±20	±25	±10	±15	±20	±10	±15	±20	По п.5.5
3. Количество включений, шт., не более	3	10	20	3	10	20	3	10	20	По ГОСТ 27748-88 (разд.2) и п.5.7

4. Массовая доля золы, %, не более	0,035	0,045	0,060	0,035	0,045	0,060	0,035	0,045	0,060	По ГОСТ 15973-82 и п.5.8 настоящего стандарта
5. Массовая доля летучих, %, не более	0,09	0,12	0,20	0,09	0,12	0,20	0,09	0,12	0,20	По п.5.9

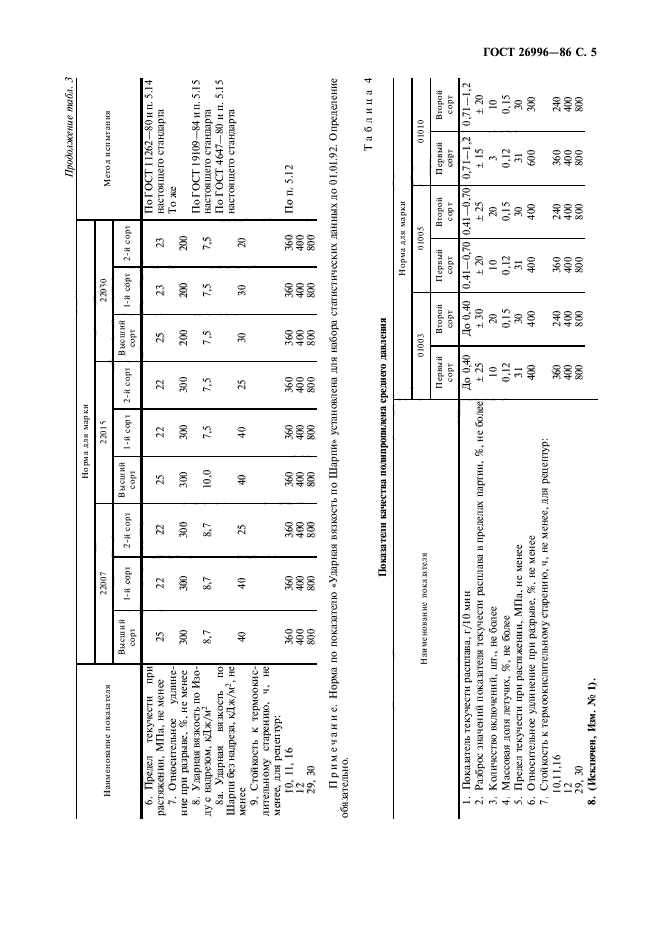

6. Предел текучести при растяжении, МПа, не менее	25	22	22	25	22	22	25	23	23	По ГОСТ 11262-80 и п. 5.14 настоящего стандарта
7. Относительное удлинение при разрыве, %, не менее	300	300	300	300	300	300	200	200	200	То же
8. Ударная вязкость по Изоду с надрезом, кДж/м²	8,7	8,7	8,7	10,0	7,5	7,5	7,5	7,5	7,5	По ГОСТ 19109-84 и п.5.15 настоящего стандарта
8а. Ударная вязкость по Шарпи без надреза, кДж/м², не менее	40	40	25	40	40	25	30	30	20	По ГОСТ 4647-80 и п.5.15 настоящего стандарта
9. Стойкость к тер мо о кис л ительному старению, ч, не менее, для рецептур:
10, 11, 16	360	360	360	360	360	360	360	360	360	По п.5.12
12	400	400	400	400	400	400	400	400	400
29,30	800	800	800	800	800	800	800	800	800

Примечания:

Норма по показателю «Ударная вязкость по Шарпи» установлена для набора статистических данных до 01.01.92. Определение обязательно.

Таблица 4

Показатели качества полипропилена среднего давления

	Норма для марки
Наименование	01003		01005		01010		01020		Метод
	Первый сорт	Второй сорт	Первый сорт	Второй сорт	Первый сорт	Второй сорт	Первый сорт	Второй сорт

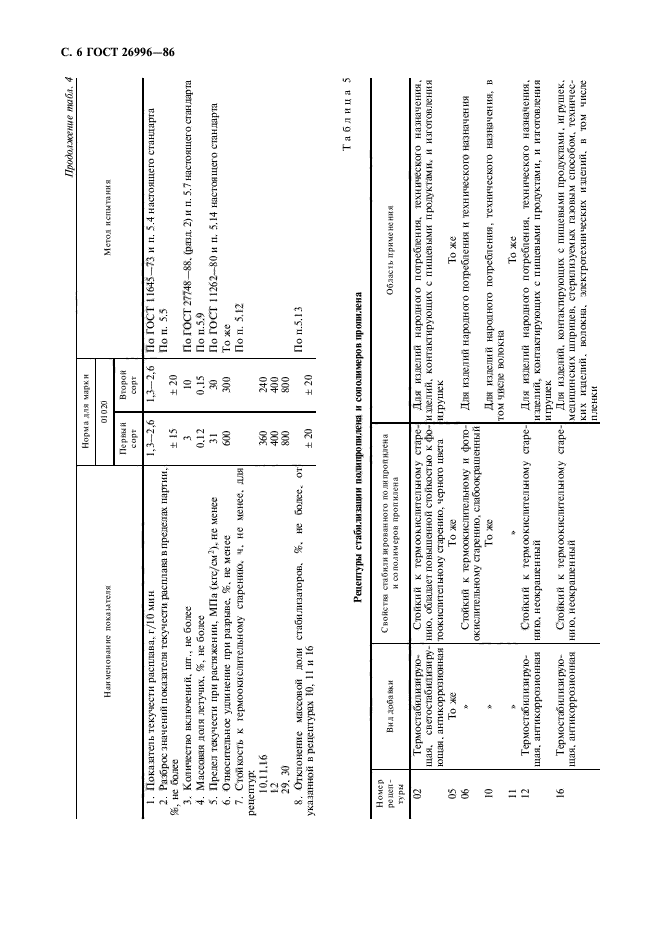

1. Показатель текучести расплава, г/10 мин	До 0,40	До 0,40	0,41- 0,70	0,41- 0,70	0,71-1,2	0,71- 1,2	1,3-2,6	1,3-2,6	По ГОСТ 11645-73 и п.5.4 настоящего стандарта

2. Разброс значений
показателя текучести расплава в пределах	±25	±30	±20	±25	±15	±20	±15	±20	По п.5.5
партии, %, не более									По ГОСТ
3. Количество включений, шт., не	10	20	10	20	3	10	3	10	27748-88, (разд. 2) и п.5.7 настоящего стандарта
более									27748-88, (разд. 2) и п.5.7 настоящего стандарта
4. Массовая доля летучих, %, не более	0,12	0,15	0,12	0,15	0,12	0,15	0,12	0,15	По п.5.9 По ГОСТ
5. Предел текучести									11262-80 и
при растяжении,	31	30	31	30	31	30	31	30	п.5.14
МПа, не менее									настоящего стандарта
6. Относительное
удлинение при	400	400	400	400	600	300	600	300	То же
разрыве, %, не менее
7. Стойкость к
тер мо о кис л ительному старению, ч, не									По п.5.12
менее, для рецептур:
10,11,16	360	240	360	240	360	240	360	240
12	400	400	400	400	400	400	400	400
29,30	800	800	800	800	800	800	800
8. Отклонение
массовой доли
стабилизаторов, %, не более, от указанной в		8. (Исключен		, Изм. № 1).			±20	±20	По п.5.13
рецептурах 10, 11 и
16

Таблица 5

Рецептуры стабилизации полипропилена и сополимеров пропилена

Номер

рецептуры

Вид добавки

Свойства стабилизированного полипропилена и сополимеров пропилена

Область

применения

Термостабилизирующая,

светостабилизирующая,

антикоррозионная

Стойкий к термоокислительному старению, обладает повышенной стойкостью к фотоокислительному

Для изделий народного потребления, технического назначения, изделий.

		старению, черного цвета	контактирующих с пищевыми продуктами, и изготовления игрушек
05	То же	То же	То же
06	»	Стойкий к термоокислительному и фотоокислительному старению, слабоокрашенный	Для изделий народного потребления и технического назначения
10	»	То же	Для изделий народного потребления, технического назначения, в том числе волокна
11	»	»	То же
12	Т ермостабилизирующая.	Стойкий к	Для изделий
	антикорро зионная	термоокислительному старению, неокрашенный	народного потребления, технического назначения, изделий, контактирующих с пищевыми продуктами, и изготовления игрушек
16	Т ермостабилизирующая.	Стойкий к	Для изделий.
	антикоррозионная	термоокислительному старению, неокрашенный	контактирующих с пищевыми продуктами, игрушек, медицинских шприцев, стерилизуемых газовым способом, технических изделий, волокна.

			электротехнических изделий, в том числе пленки

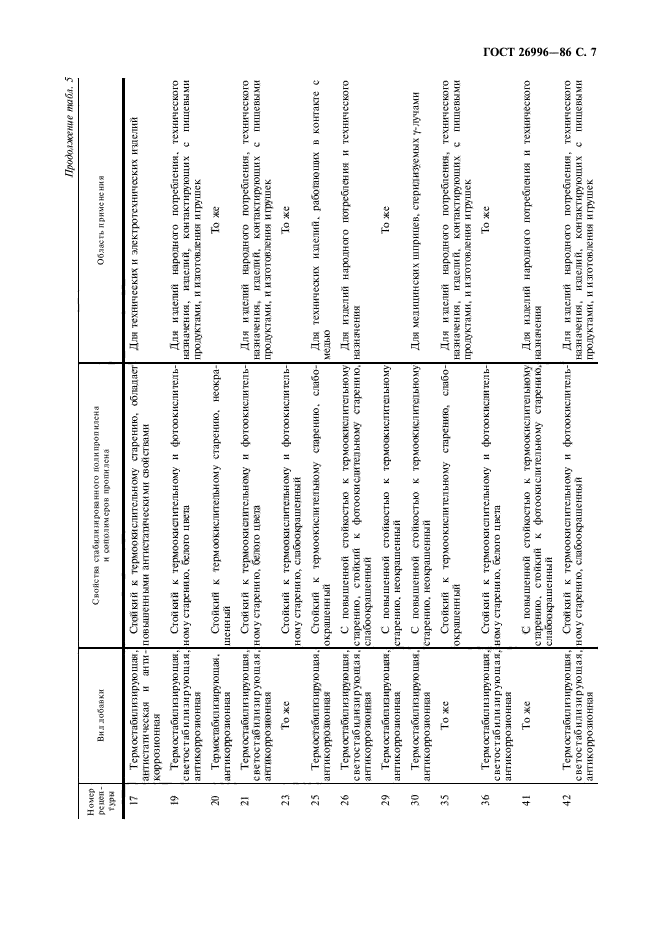

17	Термостабилизирующая,	Стойкий к	Для технических
	антистатическая и	термоокислительному	и
	антикоррозионная	старению, обладает повышенными антистатическими свойствами	электротехнических изделий
19	Термостабилизирующая,	Стойкий к	Для изделий
	светостабилизирующая,	термоокислительному	народного
	антикоррозионная	и фотоокислительному старению, белого цвета	потребления, технического назначения, изделий, контактирующих с пищевыми продуктами, и изготовления игрушек
20	Термостабилизирующая, антикоррозионная	Стойкий к термоокислительному старению, неокрашенный	То же
21	Термостабилизирующая,	Стойкий к	Для изделий
	светостабилизирующая,	термоокислительному	народного
	антикоррозионная	и фотоокислительному старению, белого цвета	потребления, технического назначения, изделий, контактирующих с пищевыми продуктами, и изготовления игрушек
23	То же	Стойкий к термоокислительному и фотоокислительному старению, слабоокрашенный	То же

25	Т ермостабилизирующая, антикоррозионная	Стойкий к термоокислительному старению, слабоокрашенный	Для технических изделий, работающих в контакте с медью
26	Т ермостабилизирующая, светостабилизирующая, антикоррозионная	С повышенной стойкостью к термоокислительному старению, стойкий к фотоокислительному старению, слабоокрашенный	Для изделий народного потребления и технического назначения
29	Т ермостабилизирующая, антикоррозионная	С повышенной стойкостью к термоокислительному старению, неокрашенный	То же
30	Т ермостабилизирующая, антикоррозионная	С повышенной стойкостью к термоокислительному старению, неокрашенный	Для медицинских шприцев, стерилизуемых у-лучами
35	То же	Стойкий к термоокислительному старению, слабоокрашенный	Для изделий народного потребления, технического назначения, изделий, контактирующих с пищевыми продуктами, и изготовления игрушек
36	Т ермостабилизирующая, светостабилизирующая, антикоррозионная	Стойкий к термоокислительному и фотоокислительному старению, белого цвета	То же
41	То же	С повышенной стойкостью к	Для изделий народного

		термоокислительному старению, стойкий к фотоокислительному старению, слабоокрашенный	потребления и технического назначения

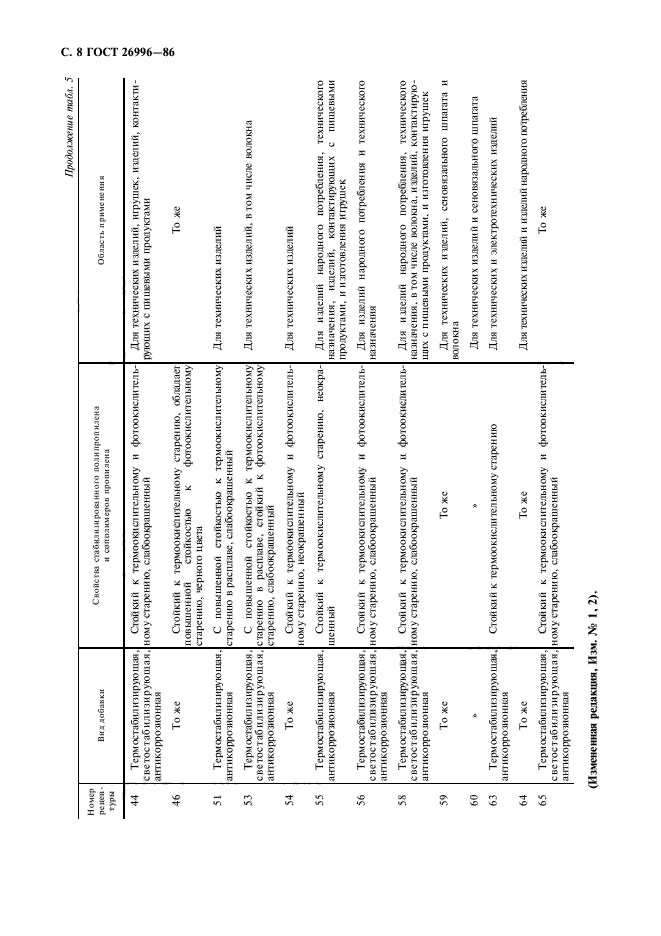

42	Термостабилизирующая, светостабилизирующая, антикоррозионная	Стойкий к термоокислительному и фотоокислительному старению, слабоокрашенный	Для изделий народного потребления, технического назначения, изделий, контактирующих с пищевыми продуктами, и изготовления игрушек
44	Термостабилизирующая, светостабилизирующая, антикоррозионная	Стойкий к термоокислительному и фотоокислительному старению, слабоокрашенный	Для технических изделий, игрушек, изделий, контактирующих с пищевыми продуктами
46	То же	Стойкий к термоокислительному старению, обладает повышенной стойкостью к фотоокислительному старению, черного цвета	То же
51	Термостабилизирующая, антикоррозионная	С повышенной стойкостью к термоокислительному старению в расплаве, слабоокрашенный	Для технических изделий
53	Термостабилизирующая, светостабилизирующая, антикоррозионная	С повышенной стойкостью к термоокислительному старению в расплаве, стойкий к фотоокислительному	Для технических изделий, в том числе волокна

		старению, слабоокрашенный
54	То же	Стойкий к термоокислительному и фотоокислительному старению, неокрашенный	Для технических изделий
55	Т ермостабилизирующая.	Стойкий к	Для изделий
	антикоррозионная	термоокислительному старению, неокрашенный	народного потребления, технического назначения, изделий, контактирующих с пищевыми продуктами, и изготовления игрушек
56	Т ермостабилизирующая.	Стойкий к	Для изделий
	светостабилизирующая.	термоокислительному	народного
	антикоррозионная	и фотоокислительному старению, слабоокрашенный	потребления и технического назначения
58	Т ермостабилизирующая.	Стойкий к	Для изделий
	светостабилизирующая.	термоокислительному	народного
	антикоррозионная	и фотоокислительному старению, слабоокрашенный	потребления, технического назначения, в том числе волокна, изделий, контактирующих с пищевыми продуктами, и изготовления игрушек
59	То же	То же	Для технических изделий, сеновязального шпагата и волокна

60	»	»	Для технических изделий и сеновязального шпагата
63	Термостабилизирующая, антикоррозионная	Стойкий к термоокислительному старению	Для технических и электротехнических изделий
64	То же	То же	Для технических изделий и изделий народного потребления
65	Термостабилизирующая, светостабилизирующая, антикоррозионная	Стойкий к термоокислительному и фотоокислительному старению, слабоокрашенный	То же
(Измененная редакция, Изм.		Гг 1, 2).

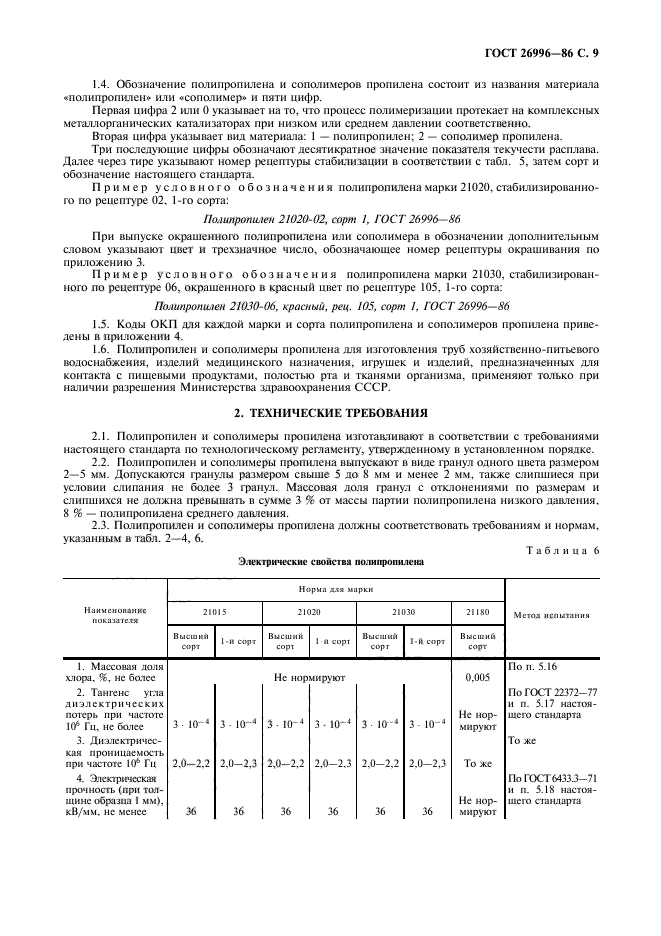

1.4. Обозначение полипропилена и сополимеров пропилена состоит из названия материала «полипропилен» или «сополимер» и пяти цифр.

Первая цифра 2 или 0 указывает на то, что процесс полимеризации протекает на комплексных металлорганических катализаторах при низком или среднем давлении соответственно.

Вторая цифра указывает вид материала: 1 — полипропилен; 2 -сополимер пропилена.

Три последующие цифры обозначают десятикратное значение показателя текучести расплава. Далее через тире указывают ном
