МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
(МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION
(ISC)

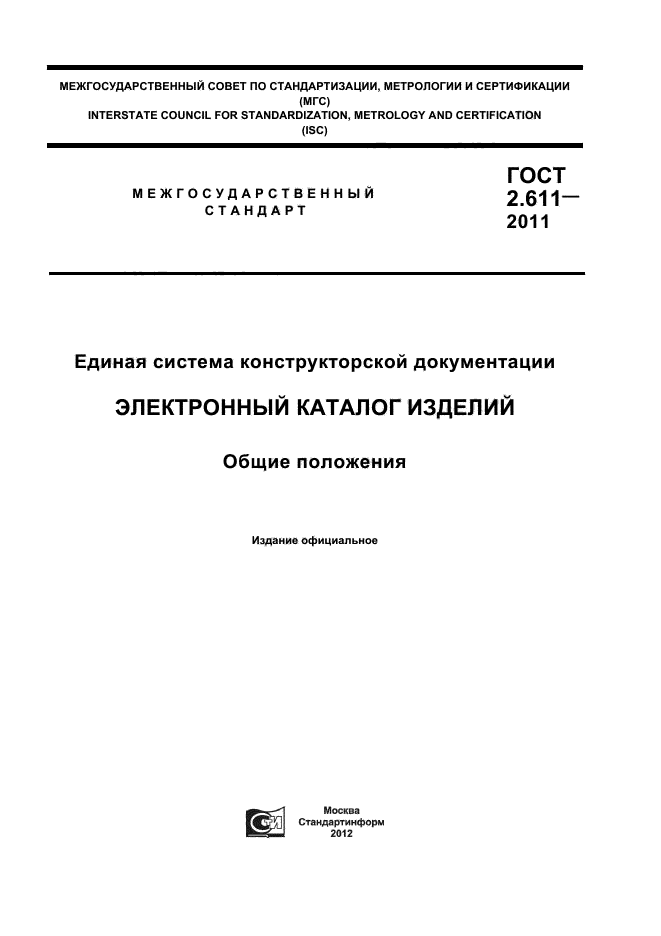

МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ

ГОСТ
2.611-2011

Единая система конструкторской документации

ЭЛЕКТРОННЫЙ КАТАЛОГ ИЗДЕЛИЙ

Общие положения

Москва

Стандартинформ

2012

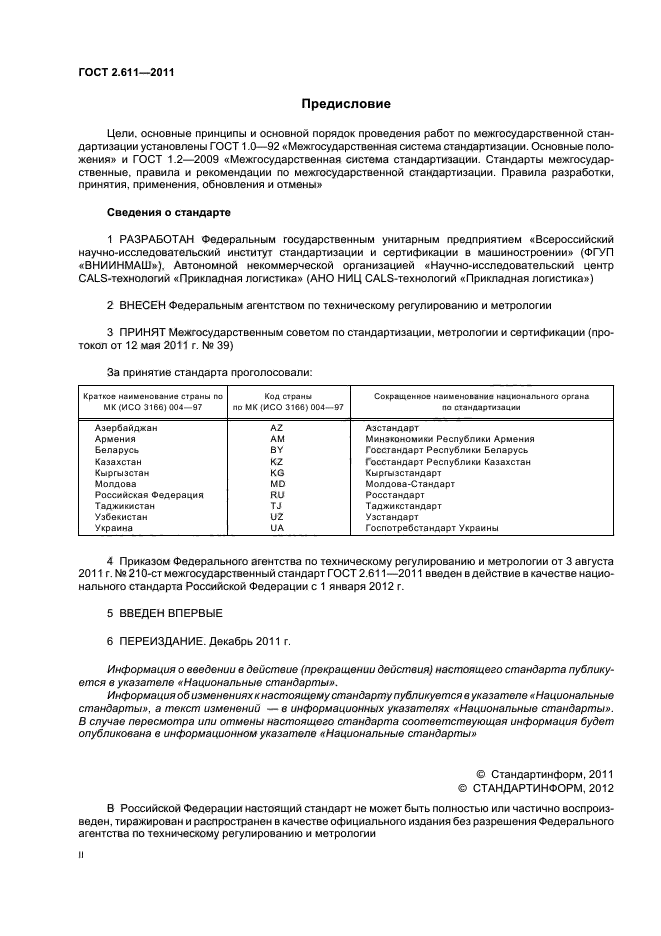

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ФГУП «ВНИИНМАШ»), Автономной некоммерческой организацией «Научно-исследовательский центр CALS-технологий «Прикладная логистика» (АНО НИЦ CALS-технологий «Прикладная логистика»)

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 12 мая 2011 г. № 39)

За принятие стандарта проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по MK (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Азербайджан	AZ	Азстандарт
Армения	AM	Минэкономики Республики Армения
Беларусь	BY	Госстандарт Республики Беларусь
Казахстан	KZ	Госстандарт Республики Казахстан
Кыргызстан	KG	Кыргызстандарт
Молдова	MD	Молдова-Стандарт
Российская Федерация	RU	Росстандарт
Таджикистан	TJ	Таджикстандарт
Узбекистан	UZ	Узстандарт
Украина	UA	Госпотребстандарт Украины

4 Приказом Федерального агентства по техническому регулированию и метрологии от 3 августа 2011 г. № 210-ст межгосударственный стандарт ГОСТ 2.611-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2012 г.

5 ВВЕДЕН ВПЕРВЫЕ

6 ПЕРЕИЗДАНИЕ. Декабрь 2011 г.

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальных стандарты».

Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст изменений — в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»

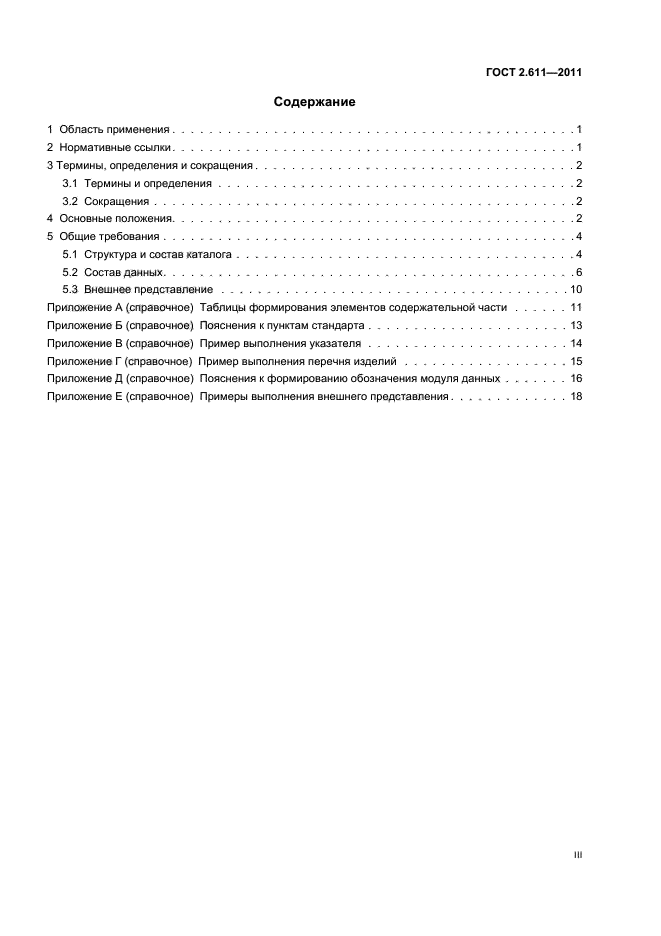

Содержание

1 Область применения. 2

2 Нормативные ссылки. 3

3 Термины, определения и сокращения. 3

3.1 Термины и определения. 3

3.2 Сокращения. 4

4 Основные положения. 4

5 Общие требования. 6

5.1 Структура и состав каталога. 6

5.2 Состав данных. 8

5.3 Внешнее представление. 13

Приложение А (справочное) Таблицы формирования элементов содержательной части. 14

Приложение Б (справочное) Пояснения к пунктам стандарта. 15

Приложение В (справочное) Пример выполнения указателя. 16

Приложение Г (справочное) Пример выполнения перечня изделий. 17

Приложение Д (справочное) Пояснения к формированию обозначения модуля данных. 18

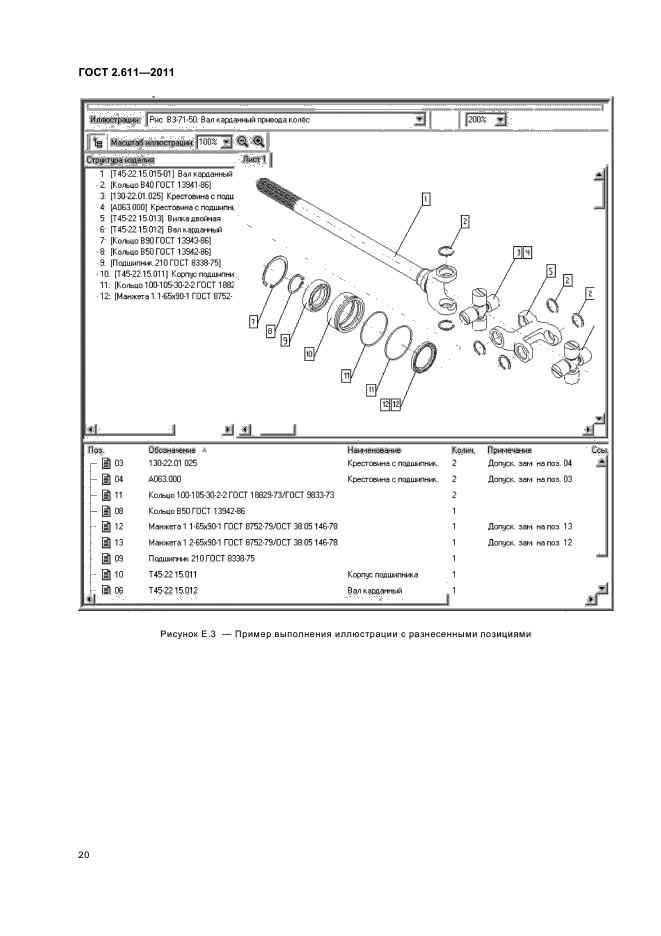

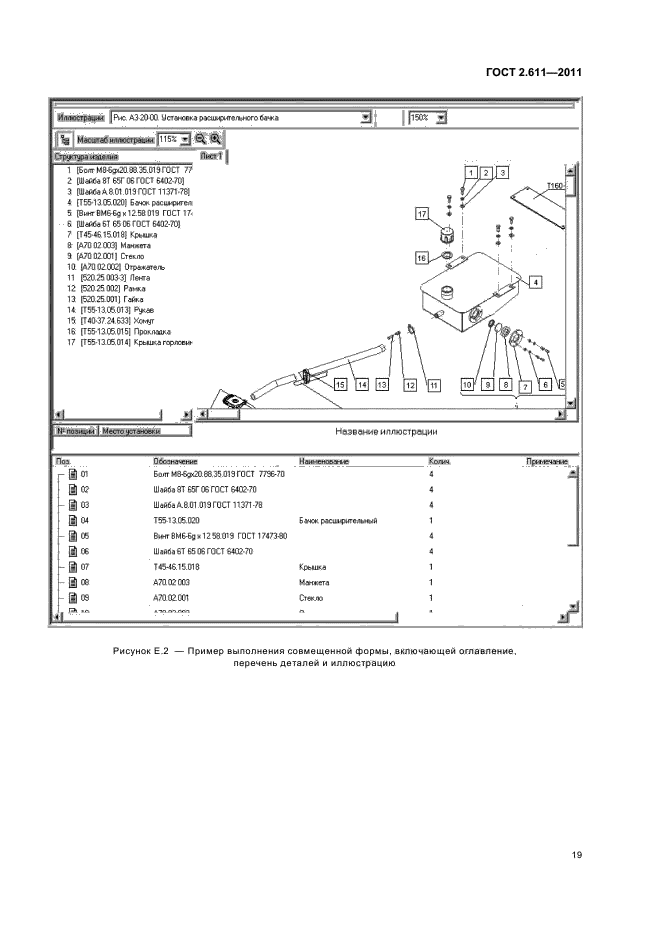

Приложение Е (справочное) Примеры выполнения внешнего представления. 19

ГОСТ 2.611-2011

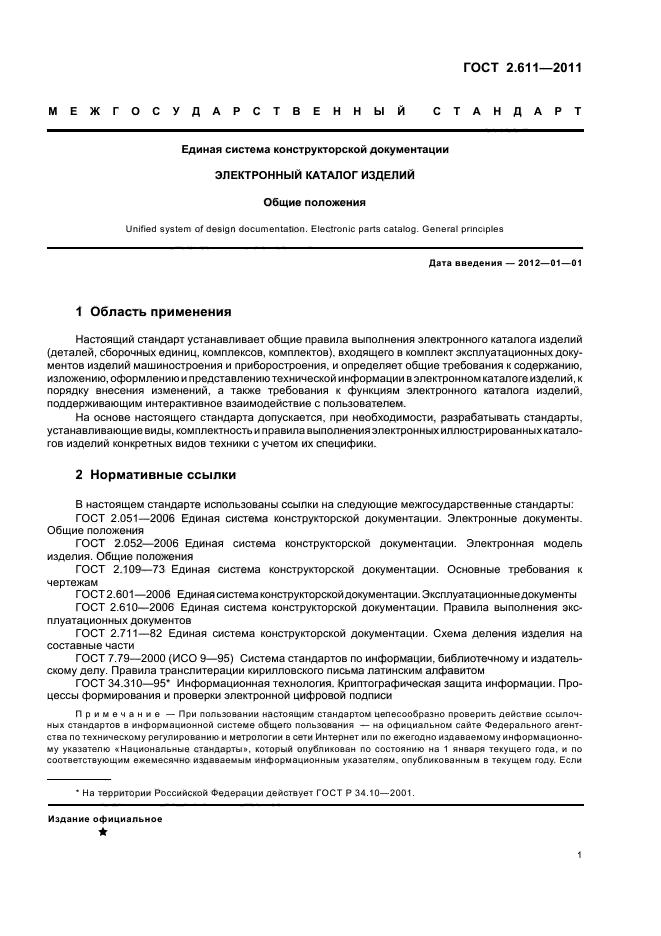

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации

ЭЛЕКТРОННЫЙ КАТАЛОГ ИЗДЕЛИЙ

Общие положения

Unified system of design documentation. Electronic parts catalog. General principles

Дата введения — 2012-01-01

1 Область применения

Настоящий стандарт устанавливает общие правила выполнения электронного каталога изделий (деталей, сборочных единиц, комплексов, комплектов), входящего в комплект эксплуатационных документов изделий машиностроения и приборостроения, и определяет общие требования к содержанию, изложению, оформлению и представлению технической информации в электронном каталоге изделий, к порядку внесения изменений, а также требования к функциям электронного каталога изделий, поддерживающим интерактивное взаимодействие с пользователем.

На основе настоящего стандарта допускается, при необходимости, разрабатывать стандарты, устанавливающие виды, комплектность и правила выполнения электронных иллюстрированных каталогов изделий конкретных видов техники с учетом их специфики.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:

ГОСТ 2.051-2006 Единая система конструкторской документации. Электронные документы. Общие положения

ГОСТ 2.052-2006 Единая система конструкторской документации. Электронная модель изделия. Общие положения

ГОСТ 2.109-73 Единая система конструкторской документации. Основные требования к чертежам

ГОСТ 2.601-2006 Единая система конструкторской документации. Эксплуатационные документы

ГОСТ 2.610-2006 Единая система конструкторской документации. Правила выполнения эксплуатационных документов

ГОСТ 2.711-82 Единая система конструкторской документации. Схема деления изделия на составные части

ГОСТ 7.79-2000 (ИСО 9-95) Система стандартов по информации, библиотечному и издательскому делу. Правила транслитерации кирилловского письма латинским алфавитом

ГОСТ 34.310-95^* Информационная технология. Криптографическая защита информации. Процессы формирования и проверки электронной цифровой подписи

________

^* На территории Российской Федерации действует ГОСТ Р 34.10-2001.

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

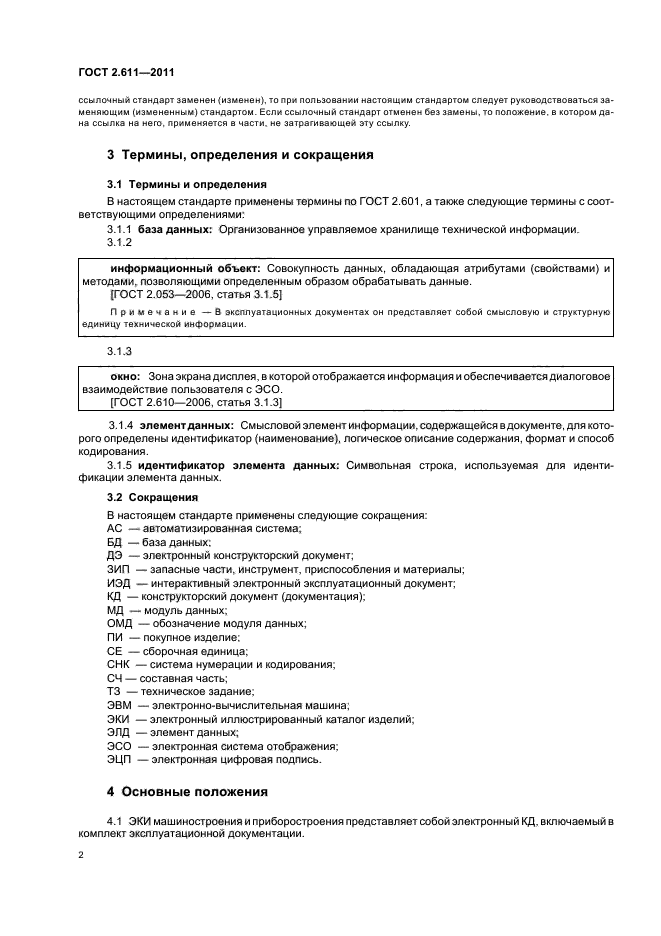

3 Термины, определения и сокращения 3.1 Термины и определения

В настоящем стандарте применены термины по ГОСТ 2.601, а также следующие термины с соответствующими определениями:

3.1.1 база данных: Организованное управляемое хранилище технической информации.

3.1.2

информационный объект: Совокупность данных, обладающая атрибутами (свойствами) и методами, позволяющими определенным образом обрабатывать данные.

[ГОСТ 2.053-2006, статья 3.1.5]

Примечание — В эксплуатационных документах он представляет собой смысловую и структурную единицу технической информации.

3.1.3

окно: Зона экрана дисплея, в которой отображается информация и обеспечивается диалоговое взаимодействие пользователя с ЭСО.

[ГОСТ 2.610-2006, статья 3.1.3]

3.1.4 элемент данных: Смысловой элемент информации, содержащейся в документе, для которого определены идентификатор (наименование), логическое описание содержания, формат и способ кодирования.

3.1.5 идентификатор элемента данных: Символьная строка, используемая для идентификации элемента данных.

3.2 Сокращения

В настоящем стандарте применены следующие сокращения:

АС — автоматизированная система;

БД — база данных;

ДЭ — электронный конструкторский документ;

ЗИП — запасные части, инструмент, приспособления и материалы;

ИЭД — интерактивный электронный эксплуатационный документ;

КД — конструкторский документ (документация);

МД — модуль данных;

ОМД — обозначение модуля данных;

ПИ — покупное изделие;

СЕ — сборочная единица;

СНК — система нумерации и кодирования;

СЧ — составная часть;

ТЗ — техническое задание;

ЭВМ -электронно-вычислительная машина;

ЭКИ — электронный иллюстрированный каталог изделий;

ЭЛД -элемент данных;

ЭСО — электронная система отображения;

ЭЦП -электронная цифровая подпись.

4 Основные положения

4.1 ЭКИ машиностроения и приборостроения представляет собой электронный КД, включаемый в комплект эксплуатационной документации.

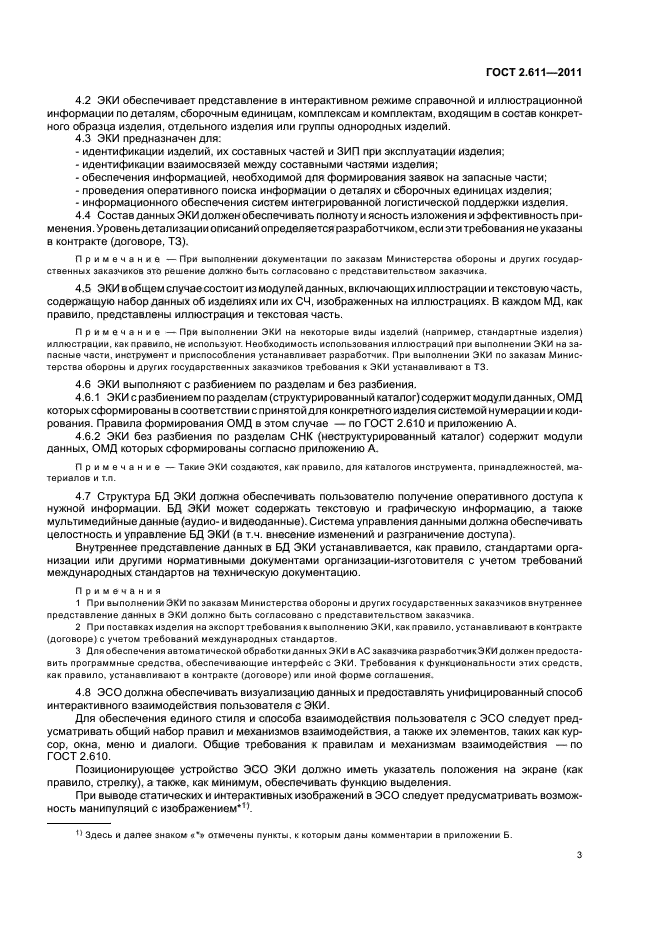

4.2 ЭКИ обеспечивает представление в интерактивном режиме справочной и иллюстрационной информации по деталям, сборочным единицам, комплексам и комплектам, входящим в состав конкретного образца изделия, отдельного изделия или группы однородных изделий.

4.3 ЭКИ предназначен для:

— идентификации изделий, их составных частей и ЗИП при эксплуатации изделия;

— идентификации взаимосвязей между составными частями изделия;

— обеспечения информацией, необходимой для формирования заявок на запасные части;

— проведения оперативного поиска информации о деталях и сборочных единицах изделия;

— информационного обеспечения систем интегрированной логистической поддержки изделия.

4.4 Состав данных ЭКИ должен обеспечивать полноту и ясность изложения и эффективность применения. Уровень детализации описаний определяется разработчиком, если эти требования не указаны в контракте (договоре, ТЗ).

Примечание — При выполнении документации по заказам Министерства обороны и других государственных заказчиков это решение должно быть согласовано с представительством заказчика.

4.5 ЭКИ в общем случае состоит из модулей данных, включающих иллюстрации и текстовую часть, содержащую набор данных об изделиях или их СЧ, изображенных на иллюстрациях. В каждом МД, как правило, представлены иллюстрация и текстовая часть.

Примечание — При выполнении ЭКИ на некоторые виды изделий (например, стандартные изделия) иллюстрации, как правило, не используют. Необходимость использования иллюстраций при выполнении ЭКИ на запасные части, инструмент и приспособления устанавливает разработчик. При выполнении ЭКИ по заказам Министерства обороны и других государственных заказчиков требования к ЭКИ устанавливают в ТЗ.

4.6 ЭКИ выполняют с разбиением по разделам и без разбиения.

4.6.1 ЭКИ с разбиением по разделам (структурированный каталог) содержит модули данных, ОМД которых сформированы в соответствии с принятой для конкретного изделия системой нумерации и кодирования. Правила формирования ОМД в этом случае — по ГОСТ 2.610 и приложению А.

4.6.2 ЭКИ без разбиения по разделам СНК (неструктурированный каталог) содержит модули данных, ОМД которых сформированы согласно приложению А.

Примечание — Такие ЭКИ создаются, как правило, для каталогов инструмента, принадлежностей, материалов и т.п.

4.7 Структура БД ЭКИ должна обеспечивать пользователю получение оперативного доступа к нужной информации. БД ЭКИ может содержать текстовую и графическую информацию, а также мультимедийные данные (аудио- и видеоданные). Система управления данными должна обеспечивать целостность и управление БД ЭКИ (в т.ч. внесение изменений и разграничение доступа).

Внутреннее представление данных в БД ЭКИ устанавливается, как правило, стандартами организации или другими нормативными документами организации-изготовителя с учетом требований международных стандартов на техническую документацию.

Примечания

1 При выполнении ЭКИ по заказам Министерства обороны и других государственных заказчиков внутреннее представление данных в ЭКИ должно быть согласовано с представительством заказчика.

2 При поставках изделия на экспорт требования к выполнению ЭКИ, как правило, устанавливают в контракте (договоре) с учетом требований международных стандартов.

3 Для обеспечения автоматической обработки данных ЭКИ в АС заказчика разработчик ЭКИ должен предоставить программные средства, обеспечивающие интерфейс с ЭКИ. Требования к функциональности этих средств, как правило, устанавливают в контракте (договоре) или иной форме соглашения.

4.8 ЭСО должна обеспечивать визуализацию данных и предоставлять унифицированный способ интерактивного взаимодействия пользователя с ЭКИ.

Для обеспечения единого стиля и способа взаимодействия пользователя с ЭСО следует предусматривать общий набор правил и механизмов взаимодействия, а также их элементов, таких как курсор, окна, меню и диалоги. Общие требования к правилам и механизмам взаимодействия — по ГОСТ 2.610.

Позиционирующее устройство ЭСО ЭКИ должно иметь указатель положения на экране (как правило, стрелку), а также, как минимум, обеспечивать функцию выделения.

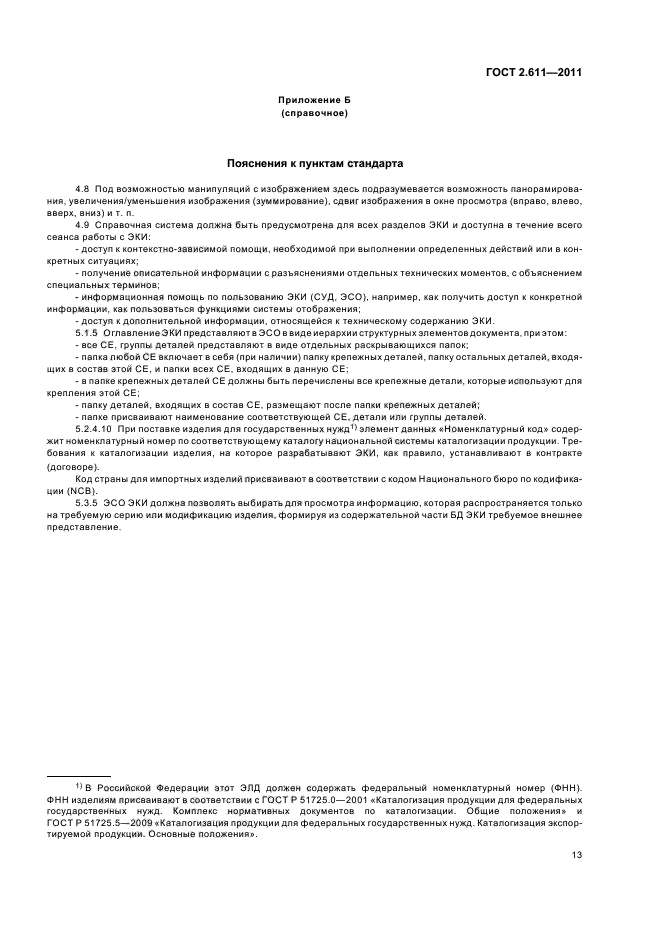

При выводе статических и интерактивных изображений в ЭСО следует предусматривать возможность манипуляций с изображением*¹⁾.

¹⁾ Здесь и далее знаком «*» отмечены пункты, к которым даны комментарии в приложении Б.

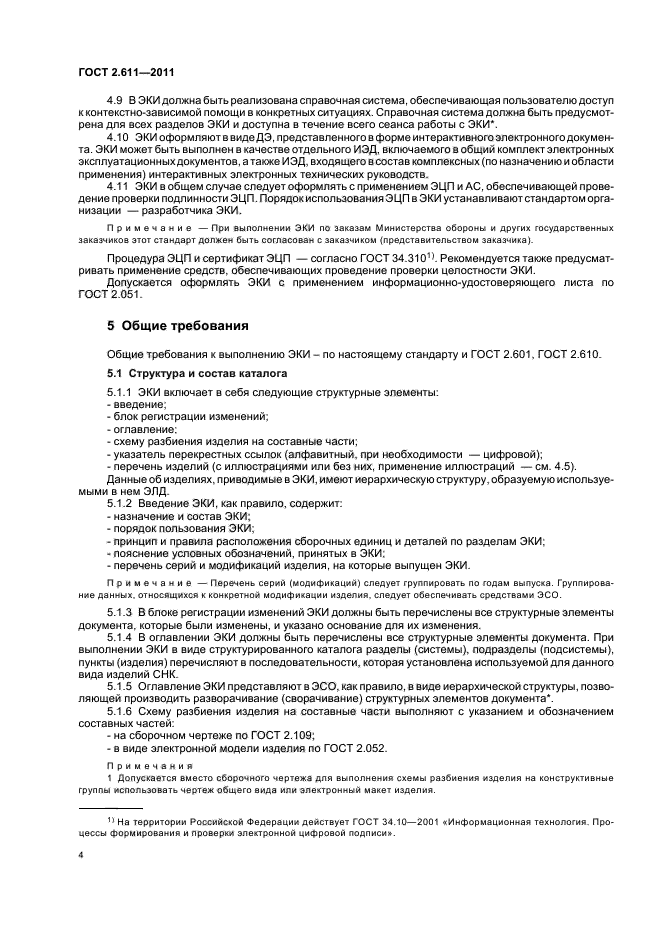

4.9 В ЭКИ должна быть реализована справочная система, обеспечивающая пользователю доступ к контекстно-зависимой помощи в конкретных ситуациях. Справочная система должна быть предусмотрена для всех разделов ЭКИ и доступна в течение всего сеанса работы с ЭКИ*.

4.10 ЭКИ оформляют в виде ДЭ, представленного в форме интерактивного электронного документа. ЭКИ может быть выполнен в качестве отдельного ИЭД, включаемого в общий комплект электронных эксплуатационных документов, а также ИЭД, входящего в состав комплексных (по назначению и области применения) интерактивных электронных технических руководств.

4.11 ЭКИ в общем случае следует оформлять с применением ЭЦП и АС, обеспечивающей проведение проверки подлинности ЭЦП. Порядок использования ЭЦП в ЭКИ устанавливают стандартом организации — разработчика ЭКИ.

Примечание — При выполнении ЭКИ по заказам Министерства обороны и других государственных заказчиков этот стандарт должен быть согласован с заказчиком (представительством заказчика).

Процедура ЭЦП и сертификат ЭЦП — согласно ГОСТ 34.310¹⁾. Рекомендуется также предусматривать применение средств, обеспечивающих проведение проверки целостности ЭКИ.

¹⁾ На территории Российской Федерации действует ГОСТ 34.10-2001 «Информационная технология. Процессы формирования и проверки электронной цифровой подписи».

Допускается оформлять ЭКИ с применением информационно-удостоверяющего листа по ГОСТ 2.051.

5 Общие требования

Общие требования к выполнению ЭКИ — по настоящему стандарту и ГОСТ 2.601, ГОСТ 2.610.

5.1 Структура и состав каталога

5.1.1 ЭКИ включает в себя следующие структурные элементы:

— введение;

— блок регистрации изменений;

— оглавление;

— схему разбиения изделия на составные части;

— указатель перекрестных ссылок (алфавитный, при необходимости — цифровой);

— перечень изделий (с иллюстрациями или без них, применение иллюстраций — см. 4.5).

Данные об изделиях, приводимые в ЭКИ, имеют иерархическую структуру, образуемую используемыми в нем ЭЛД.

5.1.2 Введение ЭКИ, как правило, содержит:

— назначение и состав ЭКИ;

— порядок пользования ЭКИ;

— принцип и правила расположения сборочных единиц и деталей по разделам ЭКИ;

— пояснение условных обозначений, принятых в ЭКИ;

— перечень серий и модификаций изделия, на которые выпущен ЭКИ.

Примечание — Перечень серий (модификаций) следует группировать по годам выпуска. Группирование данных, относящихся к конкретной модификации изделия, следует обеспечивать средствами ЭСО.

5.1.3 В блоке регистрации изменений ЭКИ должны быть перечислены все структурные элементы документа, которые были изменены, и указано основание для их изменения.

5.1.4 В оглавлении ЭКИ должны быть перечислены все структурные элементы документа. При выполнении ЭКИ в виде структурированного каталога разделы (системы), подразделы (подсистемы), пункты (изделия) перечисляют в последовательности, которая установлена используемой для данного вида изделий СНК.

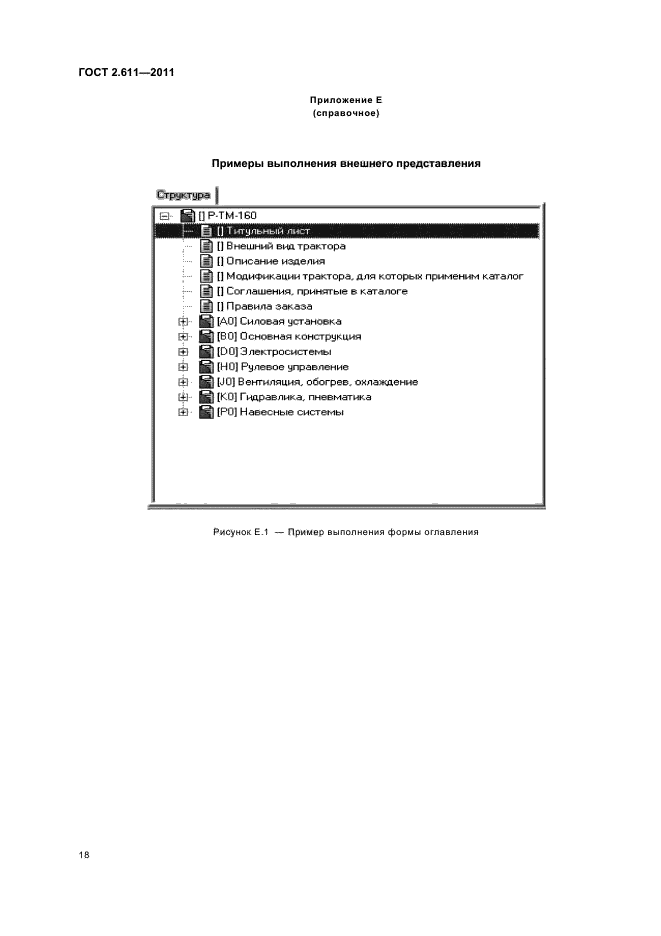

5.1.5 Оглавление ЭКИ представляют в ЭСО, как правило, в виде иерархической структуры, позволяющей производить разворачивание (сворачивание) структурных элементов документа*.

5.1.6 Схему разбиения изделия на составные части выполняют с указанием и обозначением составных частей:

— на сборочном чертеже по ГОСТ 2.109;

— в виде электронной модели изделия по ГОСТ 2.052.

Примечания

1 Допускается вместо сборочного чертежа для выполнения схемы разбиения изделия на конструктивные группы использовать чертеж общего вида или электронный макет изделия.

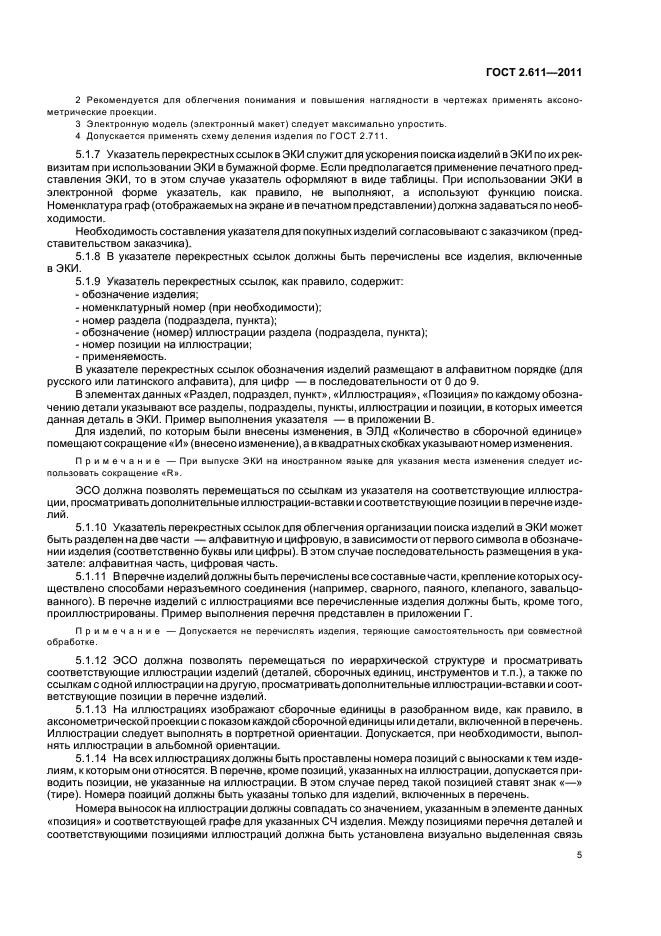

2 Рекомендуется для облегчения понимания и повышения наглядности в чертежах применять аксонометрические проекции.

3 Электронную модель (электронный макет) следует максимально упростить.

4 Допускается применять схему деления изделия по ГОСТ 2.711.

5.1.7 Указатель перекрестных ссылок в ЭКИ служит для ускорения поиска изделий в ЭКИ по их реквизитам при использовании ЭКИ в бумажной форме. Если предполагается применение печатного представления ЭКИ, то в этом случае указатель оформляют в виде таблицы. При использовании ЭКИ в электронной форме указатель, как правило, не выполняют, а используют функцию поиска. Номенклатура граф (отображаемых на экране и в печатном представлении) должна задаваться по необходимости.

Необходимость составления указателя для покупных изделий согласовывают с заказчиком (представительством заказчика).

5.1.8 В указателе перекрестных ссылок должны быть перечислены все изделия, включенные в ЭКИ.

5.1.9 Указатель перекрестных ссылок, как правило, содержит:

— обозначение изделия;

— номенклатурный номер (при необходимости);

— номер раздела (подраздела, пункта);

— обозначение (номер) иллюстрации раздела (подраздела, пункта);

— номер позиции на иллюстрации;

— применяемость.

В указателе перекрестных ссылок обозначения изделий размещают в алфавитном порядке (для русского или латинского алфавита), для цифр — в последовательности от 0 до 9.

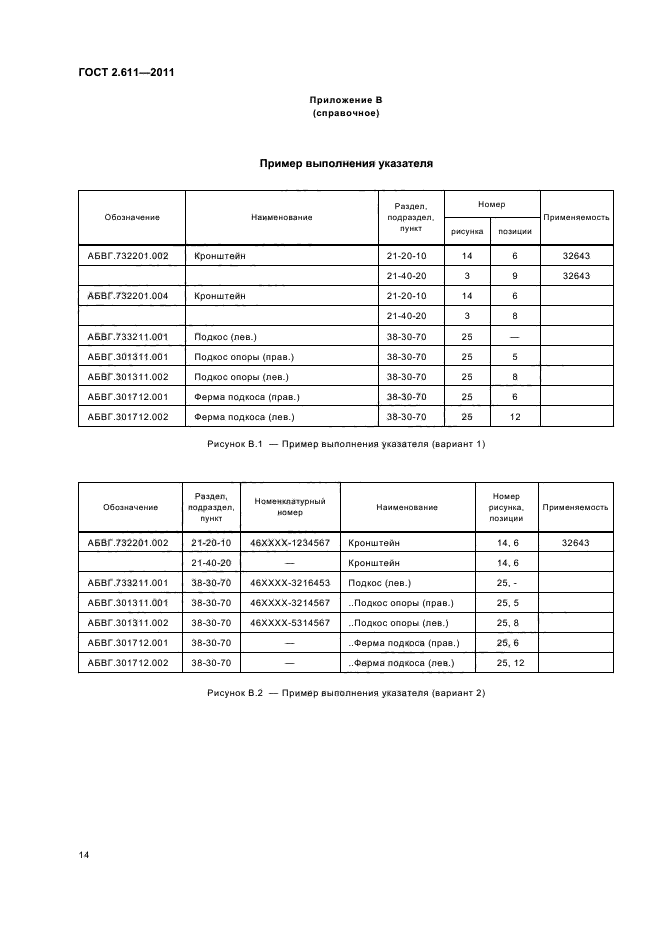

В элементах данных «Раздел, подраздел, пункт», «Иллюстрация», «Позиция» по каждому обозначению детали указывают все разделы, подразделы, пункты, иллюстрации и позиции, в которых имеется данная деталь в ЭКИ. Пример выполнения указателя — в приложении В.

Для изделий, по которым были внесены изменения, в ЭЛД «Количество в сборочной единице» помещают сокращение «И» (внесено изменение), а в квадратных скобках указывают номер изменения.

Примечание — При выпуске ЭКИ на иностранном языке для указания места изменения следует использовать сокращение «R».

ЭСО должна позволять перемещаться по ссылкам из указателя на соответствующие иллюстрации, просматривать дополнительные иллюстрации-вставки и соответствующие позиции в перечне изделий.

5.1.10 Указатель перекрестных ссылок для облегчения организации поиска изделий в ЭКИ может быть разделен на две части — алфавитную и цифровую, в зависимости от первого символа в обозначении изделия (соответственно буквы или цифры). В этом случае последовательность размещения в указателе: алфавитная часть, цифровая часть.

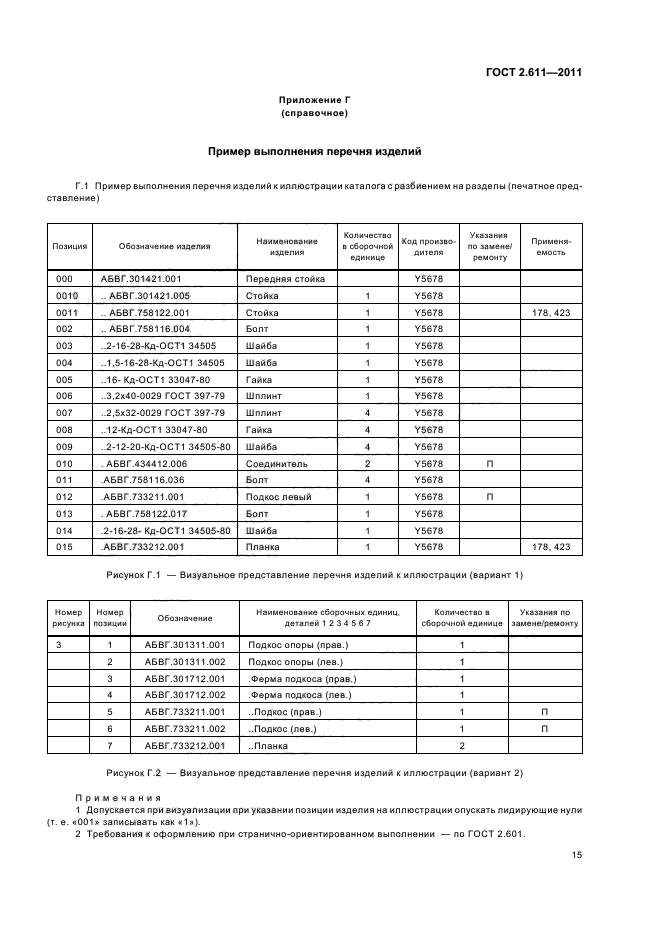

5.1.11 В перечне изделий должны быть перечислены все составные части, крепление которых осуществлено способами неразъемного соединения (например, сварного, паяного, клепаного, завальцованного). В перечне изделий с иллюстрациями все перечисленные изделия должны быть, кроме того, проиллюстрированы. Пример выполнения перечня представлен в приложении Г.

Примечание — Допускается не перечислять изделия, теряющие самостоятельность при совместной обработке.

5.1.12 ЭСО должна позволять перемещаться по иерархической структуре и просматривать соответствующие иллюстрации изделий (деталей, сборочных единиц, инструментов и т.п.), а также по ссылкам с одной иллюстрации на другую, просматривать дополнительные иллюстрации-вставки и соответствующие позиции в перечне изделий.

5.1.13 На иллюстрациях изображают сборочные единицы в разобранном виде, как правило, в аксонометрической проекции с показом каждой сборочной единицы или детали, включенной в перечень. Иллюстрации следует выполнять в портретной ориентации. Допускается, при необходимости, выполнять иллюстрации в альбомной ориентации.

5.1.14 На всех иллюстрациях должны быть проставлены номера позиций с выносками к тем изделиям, к которым они относятся. В перечне, кроме позиций, указанных на иллюстрации, допускается приводить позиции, не указанные на иллюстрации. В этом случае перед такой позицией ставят знак «-» (тире). Номера позиций должны быть указаны только для изделий, включенных в перечень.

Номера выносок на иллюстрации должны совпадать со значением, указанным в элементе данных «позиция» и соответствующей графе для указанных СЧ изделия. Между позициями перечня деталей и соответствующими позициями иллюстраций должна быть установлена визуально выделенная связь [например, одновременная активизация (подсвечивание) позиций], обеспечивающая пользователю быстрый поиск позиции в перечне и на иллюстрации и переход от конкретной позиции перечня к данной позиции на иллюстрации и наоборот.

Если нет необходимости приводить разобранный вид каждого изделия, это изделие может быть показано на иллюстрации в собранном виде, и ему должен быть присвоен номер позиции.

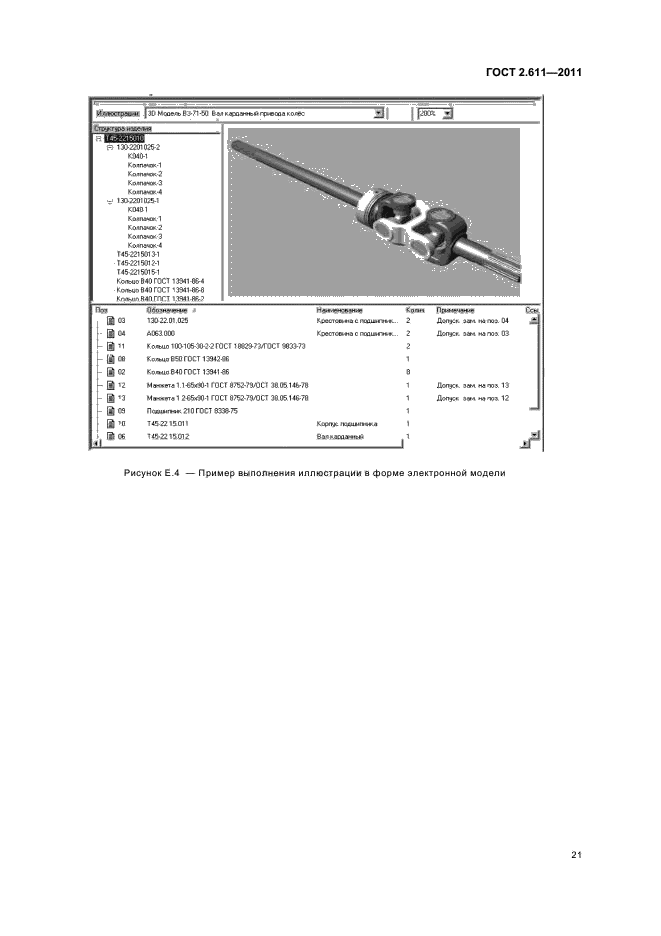

Если для некоторых иллюстраций требуется изображение ряда деталей, не включаемых в перечень, но необходимых для того, чтобы показать взаимосвязь частей описываемого изделия, то на иллюстрации их показывают полужирными линиями. При использовании в качестве иллюстраций модели изделия такие детали рекомендуется показывать полупрозрачными. Для таких деталей допускается указывать конструкторское обозначение (обозначение чертежа, электронной модели и т. п.).

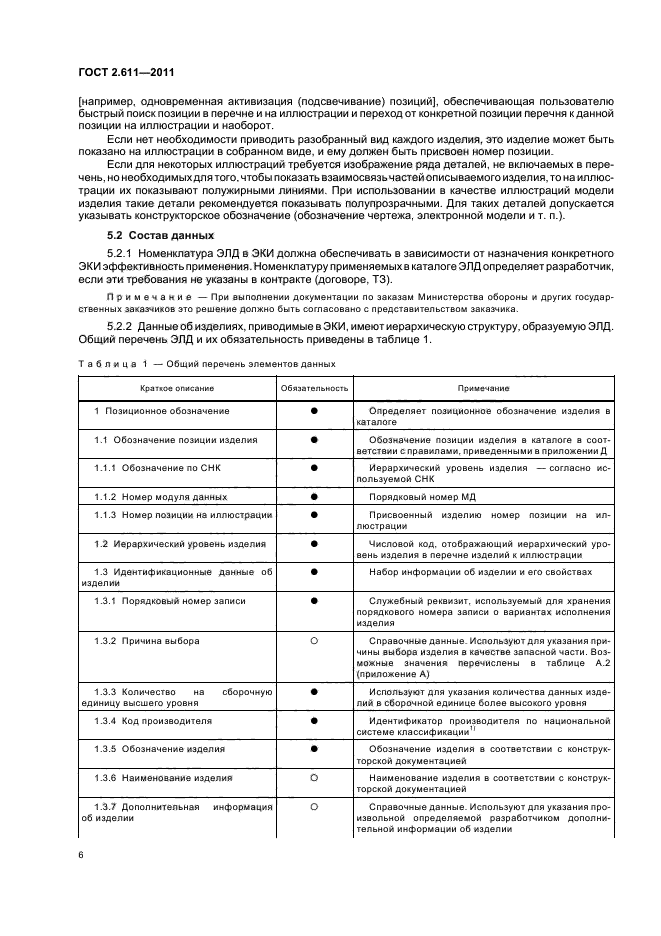

5.2 Состав данных

5.2.1 Номенклатура ЭЛД в ЭКИ должна обеспечивать в зависимости от назначения конкретного ЭКИ эффективность применения. Номенклатуру применяемых в каталоге ЭЛД определяет разработчик, если эти требования не указаны в контракте (договоре, ТЗ).

5.2.2 Данные об изделиях, приводимые в ЭКИ, имеют иерархическую структуру, образуемую ЭЛД. Общий перечень ЭЛД и их обязательность приведены в таблице 1.

Таблица 1 — Общий перечень элементов данных

Краткое описание	Обязательность	Примечание
1 Позиционное обозначение	·	Определяет позиционное обозначение изделия в каталоге

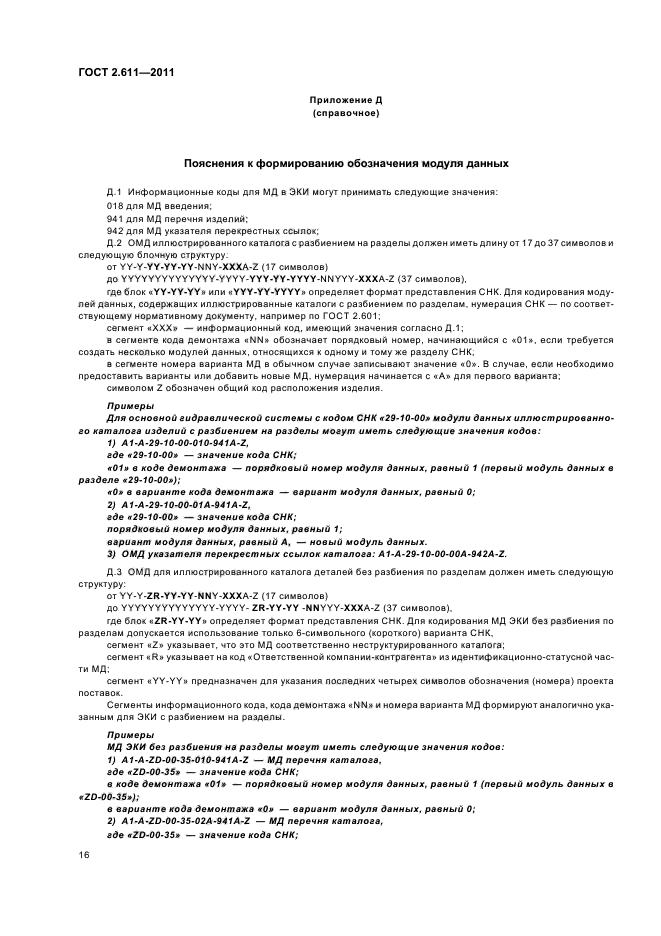

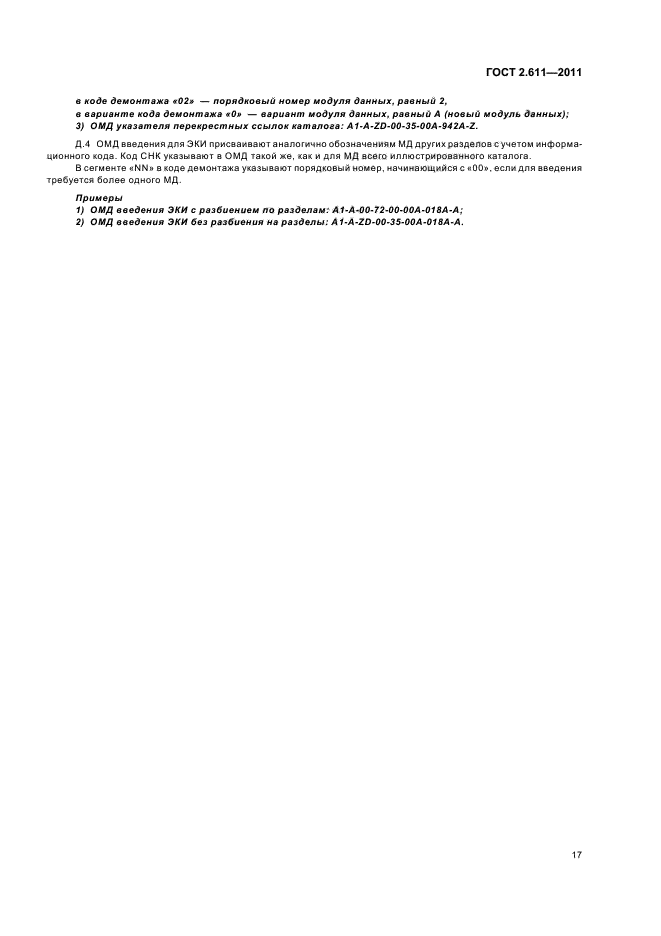

1.1 Обозначение позиции изделия	·	Обозначение позиции изделия в каталоге в соответствии с правилами, приведенными в приложении Д
1.1.1 Обозначение по СНК	·	Иерархический уровень изделия — согласно используемой СНК
1.1.2 Номер модуля данных	·	Порядковый номер МД
1.1.3 Номер позиции на иллюстрации	·	Присвоенный изделию номер позиции на иллюстрации
1.2 Иерархический уровень изделия	·	Числовой код, отображающий иерархический уровень изделия в перечне изделий к иллюстрации
1.3 Идентификационные данные об изделии	·	Набор информации об изделии и его свойствах
1.3.1 Порядковый номер записи	·	Служебный реквизит, используемый для хранения порядкового номера записи о вариантах исполнения изделия
1.3.2 Причина выбора	°	Справочные данные. Используют для указания причины выбора изделия в качестве запасной части. Возможные значения перечислены в таблице А.2 (приложение А)
1.3.3 Количество на сборочную единицу высшего уровня	·	Используют для указания количества данных изделий в сборочной единице более высокого уровня
1.3.4 Код производителя	·	Идентификатор производителя по национальной системе классификации¹⁾
1.3.5 Обозначение изделия	·	Обозначение изделия в соответствии с конструкторской документацией
1.3.6 Наименование изделия	°	Наименование изделия в соответствии с конструкторской документацией
1.3.7 Дополнительная информация об изделии	°	Справочные данные. Используют для указания произвольной определяемой разработчиком дополнительной информации об изделии

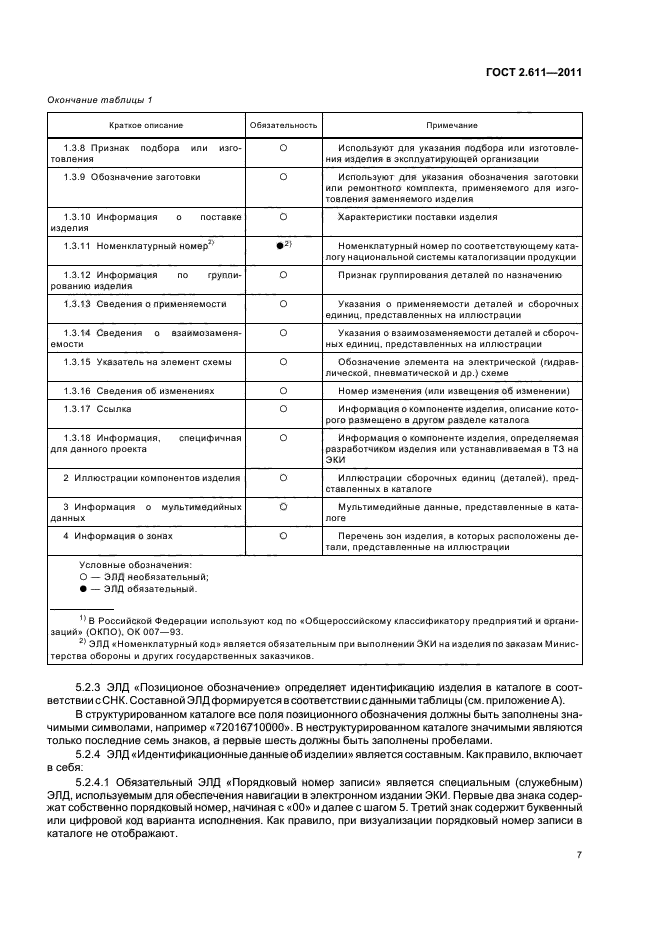

1.3.8 Признак подбора или изготовления	°	Используют для указания подбора или изготовления изделия в эксплуатирующей организации
1.3.9 Обозначение заготовки	°	Используют для указания обозначения заготовки или ремонтного комплекта, применяемого для изготовления заменяемого изделия
1.3.10 Информация о поставке изделия	°	Характеристики поставки изделия
1.3.11 Номенклатурный номер²⁾	·²⁾	Номенклатурный номер по соответствующему каталогу национальной системы каталогизации продукции
1.3.12 Информация по группированию изделия	°	Признак группирования деталей по назначению
1.3.13 Сведения о применяемости	°	Указания о применяемости деталей и сборочных единиц, представленных на иллюстрации
1.3.14 Сведения о взаимозаменяемости	°	Указания о взаимозаменяемости деталей и сборочных единиц, представленных на иллюстрации
1.3.15 Указатель на элемент схемы	°	Обозначение элемента на электрической (гидравлической, пневматической и др.) схеме
1.3.16 Сведения об изменениях	°	Номер изменения (или извещения об изменении)
1.3.17 Ссылка	°	Информация о компоненте изделия, описание которого размещено в другом разделе каталога
1.3.18 Информация, специфичная для данного проекта	°	Информация о компоненте изделия, определяемая разработчиком изделия или устанавливаемая в ТЗ на ЭКИ
2 Иллюстрации компонентов изделия	°	Иллюстрации сборочных единиц (деталей), представленных в каталоге
3 Информация о мультимедийных данных	°	Мультимедийные данные, представленные в каталоге
4 Информация о зонах	°	Перечень зон изделия, в которых расположены детали, представленные на иллюстрации
Условные обозначения: ° — ЭЛД необязательный; · — ЭЛД обязательный.
_______ ¹⁾ В Российской Федерации используют код по «Общероссийскому классификатору предприятий и организаций» (ОКПО), ОК 007-93. ²⁾ЭЛД «Номенклатурный код» является обязательным при выполнении ЭКИ на изделия по заказам Министерства обороны и других государственных заказчиков.

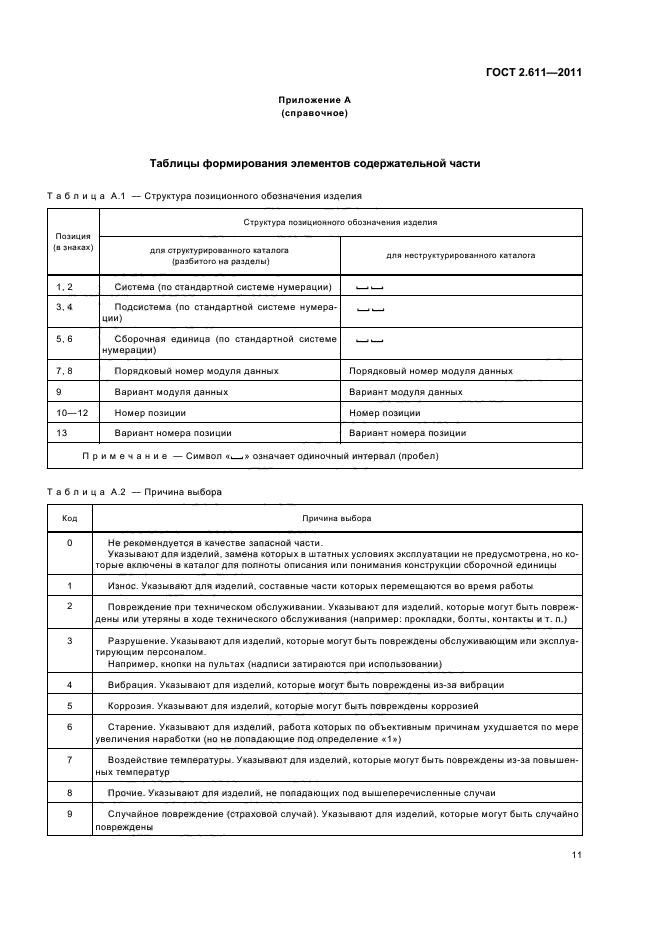

5.2.3 ЭЛД «Позиционое обозначение» определяет идентификацию изделия в каталоге в соответствии с СНК. Составной ЭЛД формируется в соответствии с данными таблицы (см. приложение А).

В структурированном каталоге все поля позиционного обозначения должны быть заполнены значимыми символами, например «72016710000». В неструктурированном каталоге значимыми являются только последние семь знаков, а первые шесть должны быть заполнены пробелами.

5.2.4 ЭЛД «Идентификационные данные об изделии» является составным. Как правило, включает в себя:

5.2.4.1 Обязательный ЭЛД «Порядковый номер записи» является специальным (служебным) ЭЛД, используемым для обеспечения навигации в электронном издании ЭКИ. Первые два знака содержат собственно порядковый номер, начиная с «00» и далее с шагом 5. Третий знак содержит буквенный или цифровой код варианта исполнения. Как правило, при визуализации порядковый номер записи в каталоге не отображают.

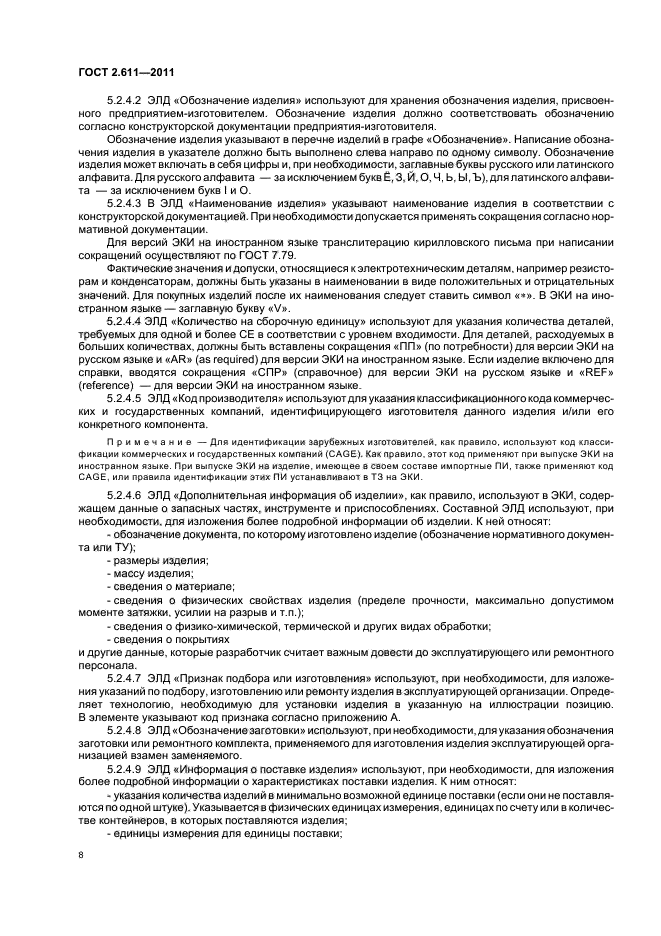

5.2.4.2 ЭЛД «Обозначение изделия» используют для хранения обозначения изделия, присвоенного предприятием-изготовителем. Обозначение изделия должно соответствовать обозначению согласно конструкторской документации предприятия-изготовителя.

Обозначение изделия указывают в перечне изделий в графе «Обозначение». Написание обозначения изделия в указателе должно быть выполнено слева направо по одному символу. Обозначение изделия может включать в себя цифры и, при необходимости, заглавные буквы русского или латинского алфавита. Для русского алфавита — за исключением букв Ё, 3, Й, О, Ч, Ь, Ы, Ъ), для латинского алфавита — за исключением букв I и О.

5.2.4.3 В ЭЛД «Наименование изделия» указывают наименование изделия в соответствии с конструкторской документацией. При необходимости допускается применять сокращения согласно нормативной документации.

Для версий ЭКИ на иностранном языке транслитерацию кирилловского письма при написании сокращений осуществляют по ГОСТ 7.79.

Фактические значения и допуски, относящиеся к электротехническим деталям, например резисторам и конденсаторам, должны быть указаны в наименовании в виде положительных и отрицательных значений. Для покупных изделий после их наименования следует ставить символ «*». В ЭКИ на иностранном языке — заглавную букву «V».

5.2.4.4 ЭЛД «Количество на сборочную единицу» используют для указания количества деталей, требуемых для одной и более СЕ в соответствии с уровнем входимости. Для деталей, расходуемых в больших количествах, должны быть вставлены сокращения «ПП» (по потребности) для версии ЭКИ на русском языке и «AR» (as required) для версии ЭКИ на иностранном языке. Если изделие включено для справки, вводятся сокращения «СПР» (справочное) для версии ЭКИ на русском языке и «REF» (reference) -для версии ЭКИ на иностранном языке.

5.2.4.5 ЭЛД «Код производителя» используют для указания классификационного кода коммерческих и государственных компаний, идентифицирующего изготовителя данного изделия и/или его конкретного компонента.

Примечание — Для идентификации зарубежных изготовителей, как правило, используют код классификации коммерческих и государственных компаний (CAGE). Как правило, этот код применяют при выпуске ЭКИ на иностранном языке. При выпуске ЭКИ на изделие, имеющее в своем составе импортные ПИ, также применяют код CAGE, или правила идентификации этих ПИ устанавливают в ТЗ на ЭКИ.

5.2.4.6 ЭЛД «Дополнительная информация об изделии», как правило, используют в ЭКИ, содержащем данные о запасных частях, инструменте и приспособлениях. Составной ЭЛД используют, при необходимости, для изложения более подробной информации об изделии. К ней относят:

— обозначение документа, по которому изготовлено изделие (обозначение нормативного документа или ТУ);

— размеры изделия;

— массу изделия;

— сведения о материале;

— сведения о физических свойствах изделия (пределе прочности, максимально допустимом моменте затяжки, усилии на разрыв и т.п.);

— сведения о физико-химической, термической и других видах обработки;

— сведения о покрытиях

и другие данные, которые разработчик считает важным довести до эксплуатирующего или ремонтного персонала.

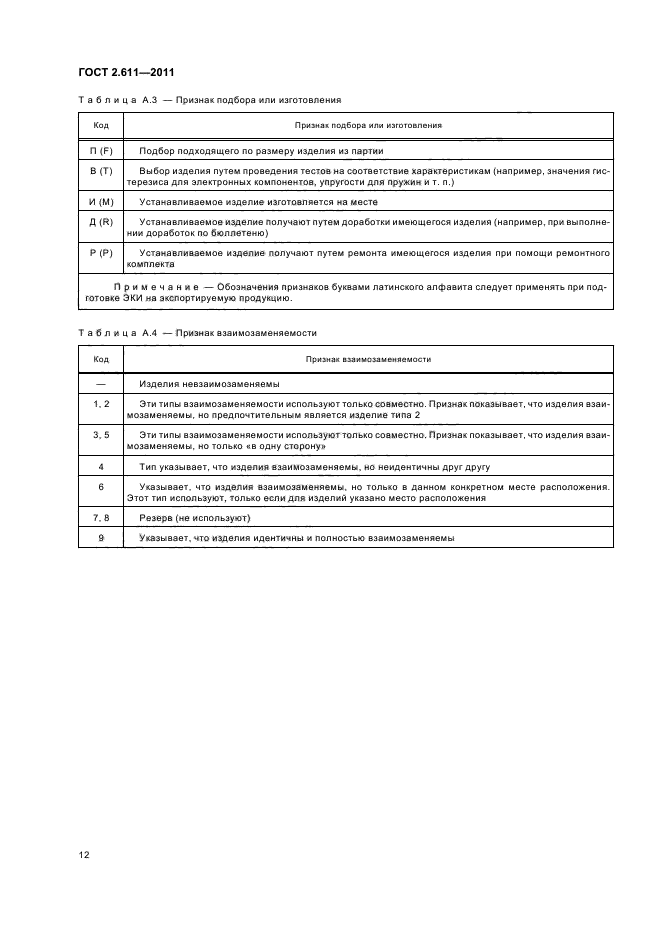

5.2.4.7 ЭЛД «Признак подбора или изготовления» используют, при необходимости, для изложения указаний по подбору, изготовлению или ремонту изделия в эксплуатирующей организации. Определяет технологию, необходимую для установки изделия в указанную на иллюстрации позицию. В элементе указывают код признака согласно приложению А.

5.2.4.8 ЭЛД «Обозначение заготовки» используют, при необходимости, для указания обозначения заготовки или ремонтного комплекта, применяемого для изготовления изделия эксплуатирующей организацией взамен заменяемого.

5.2.4.9 ЭЛД «Информация о поставке изделия» используют, при необходимости, для изложения более подробной информации о характеристиках поставки изделия. К ним относят:

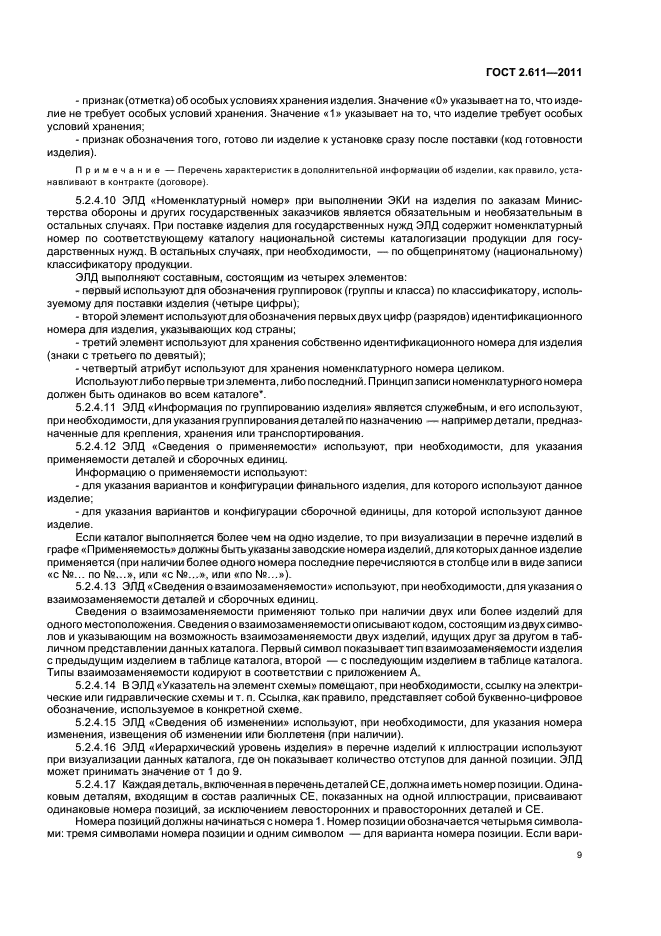

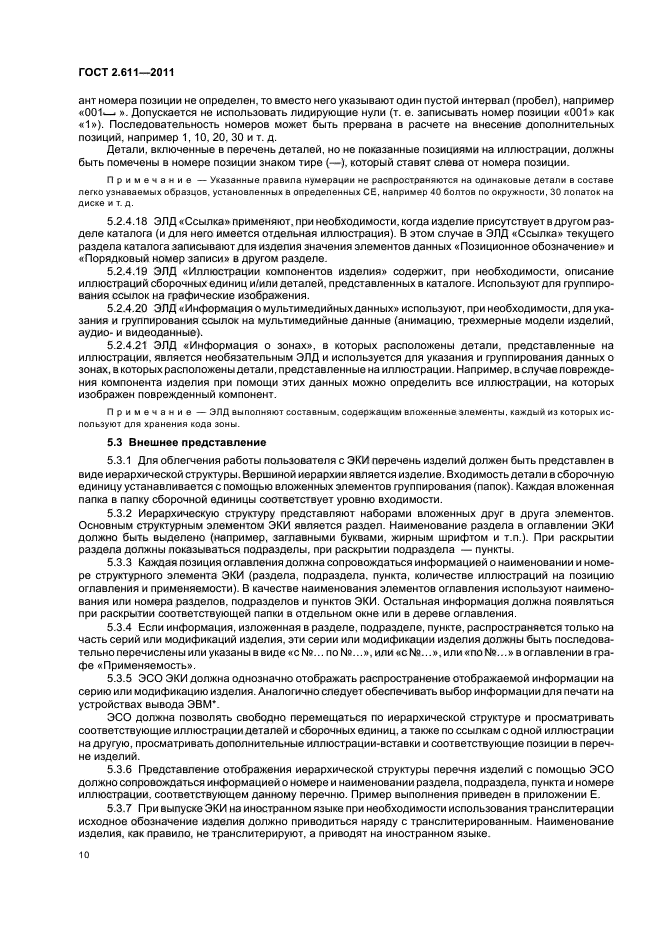

— указания количества изделий в минимально возможной единице поставки (если они не поставляются по одной штуке). Указывается в физических единицах измерения, единицах по счету или в количестве контейнеров, в которых поставляются и
