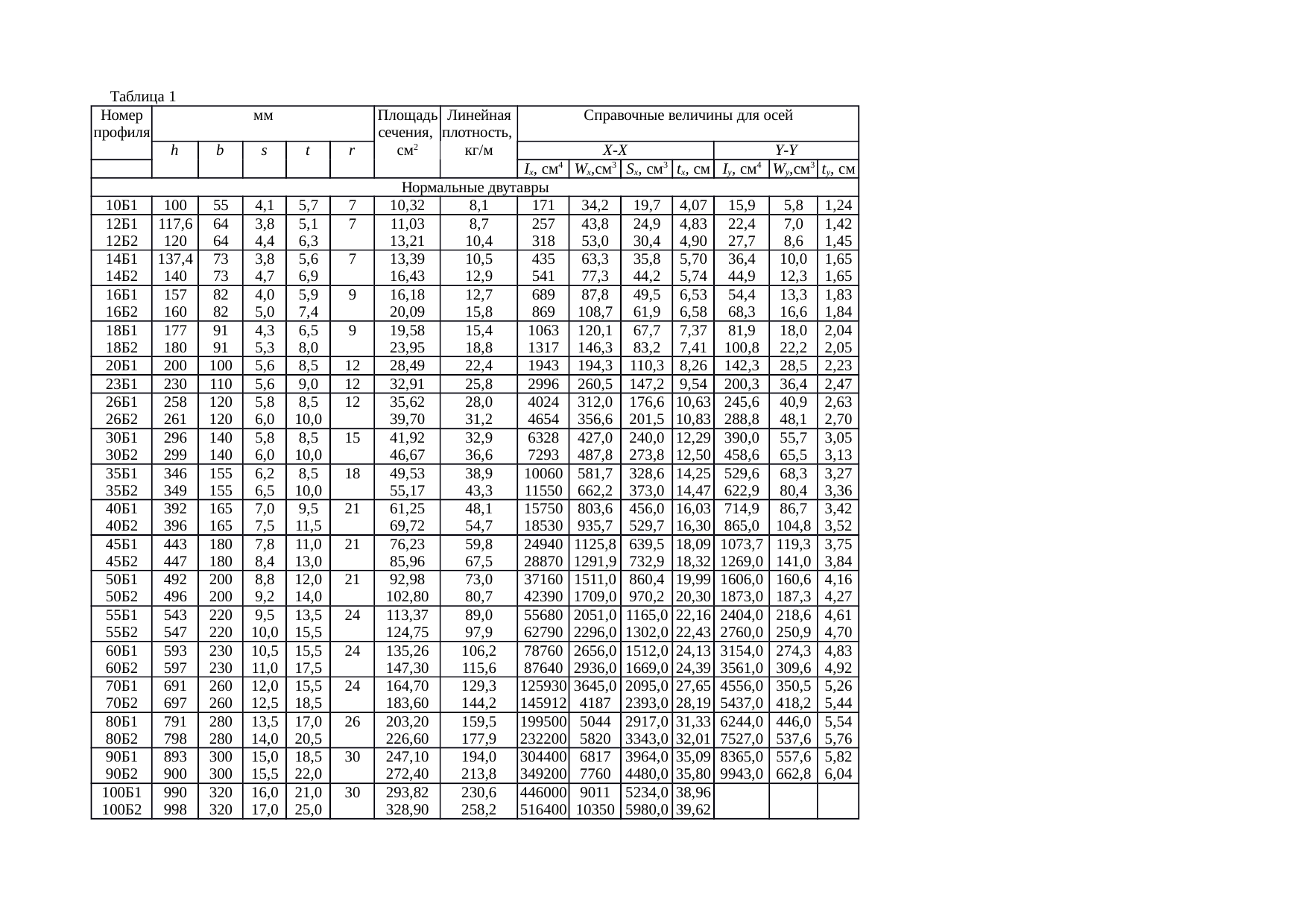

Страница 3

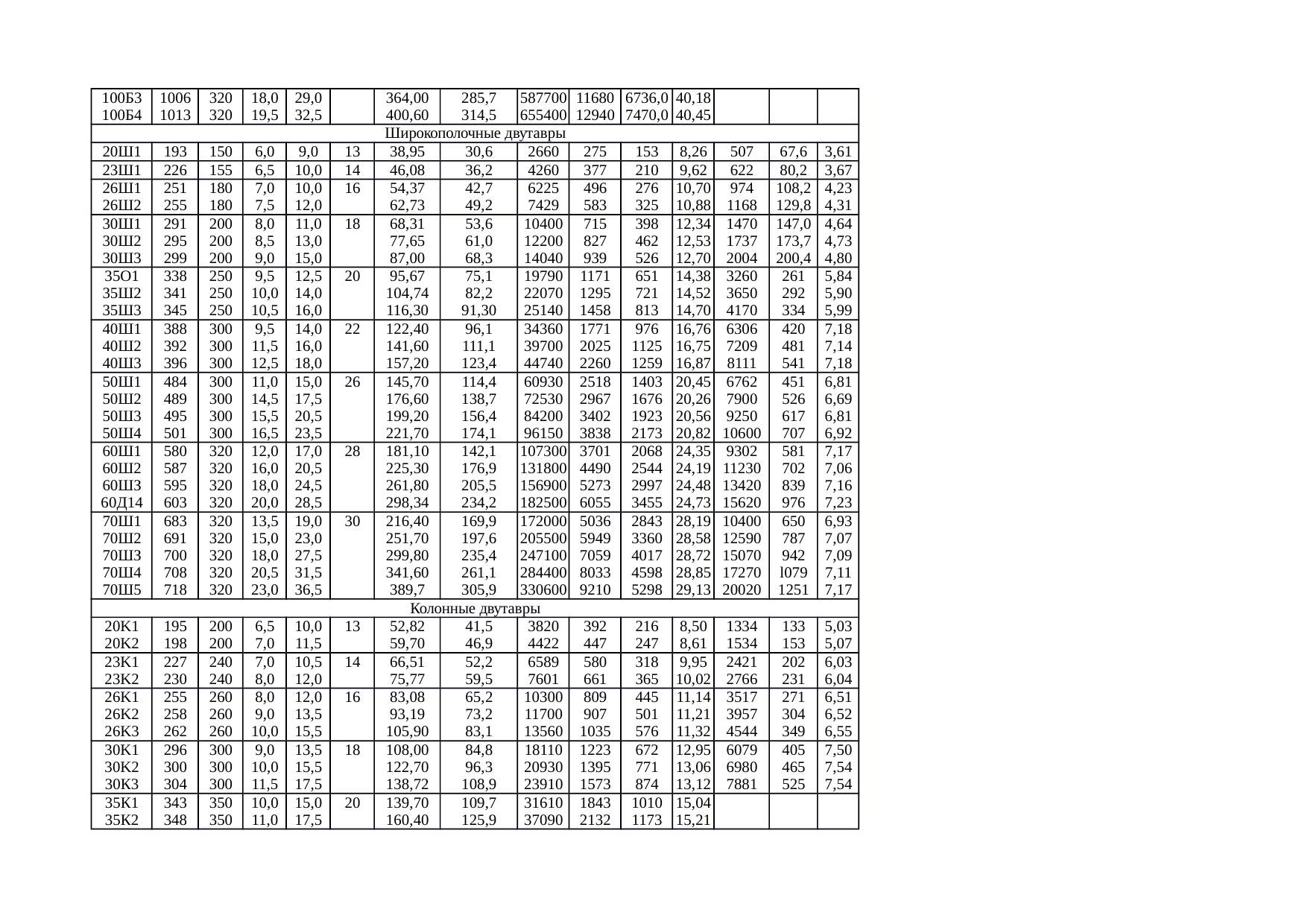

Страница 4

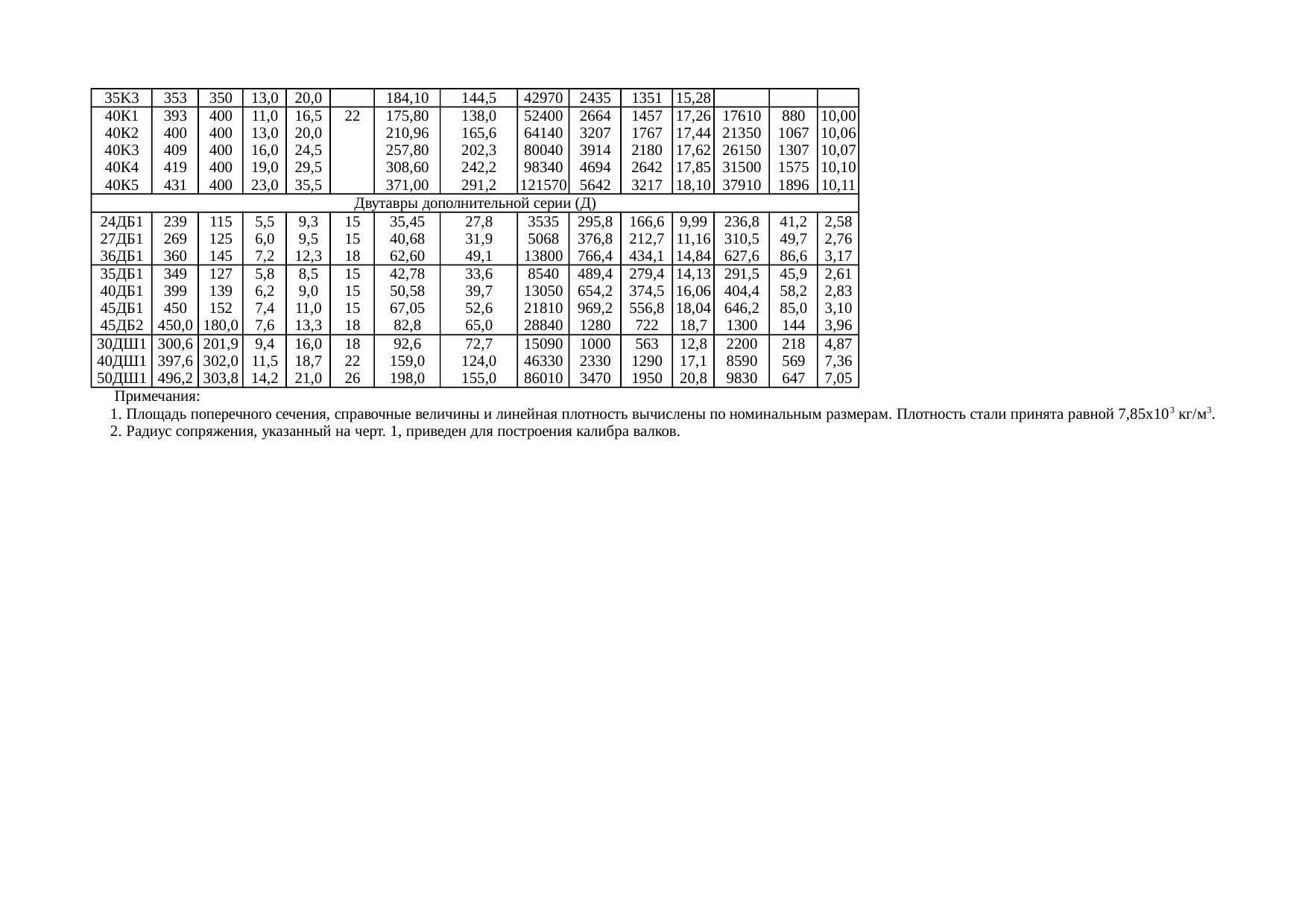

Страница 5

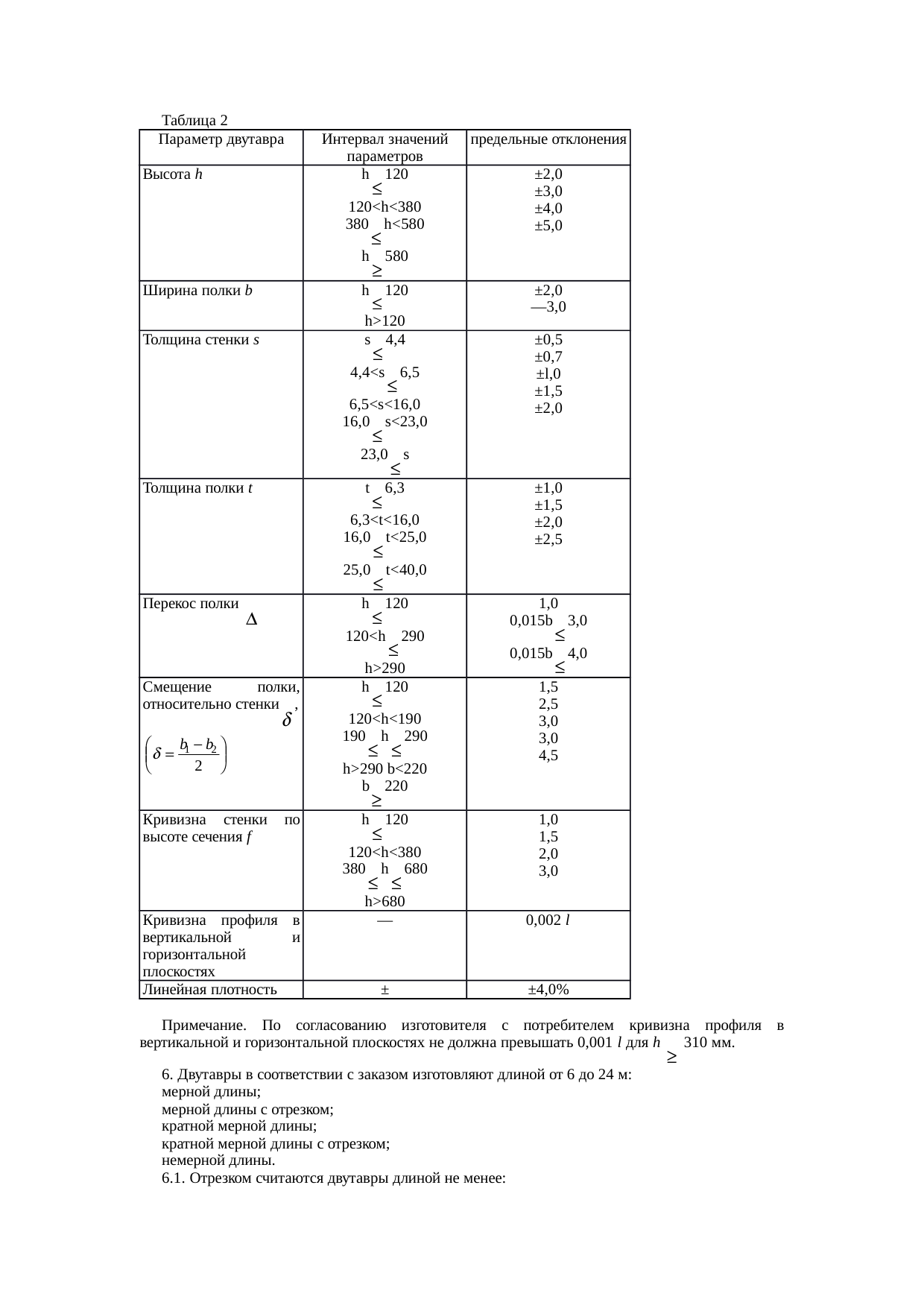

Страница 6

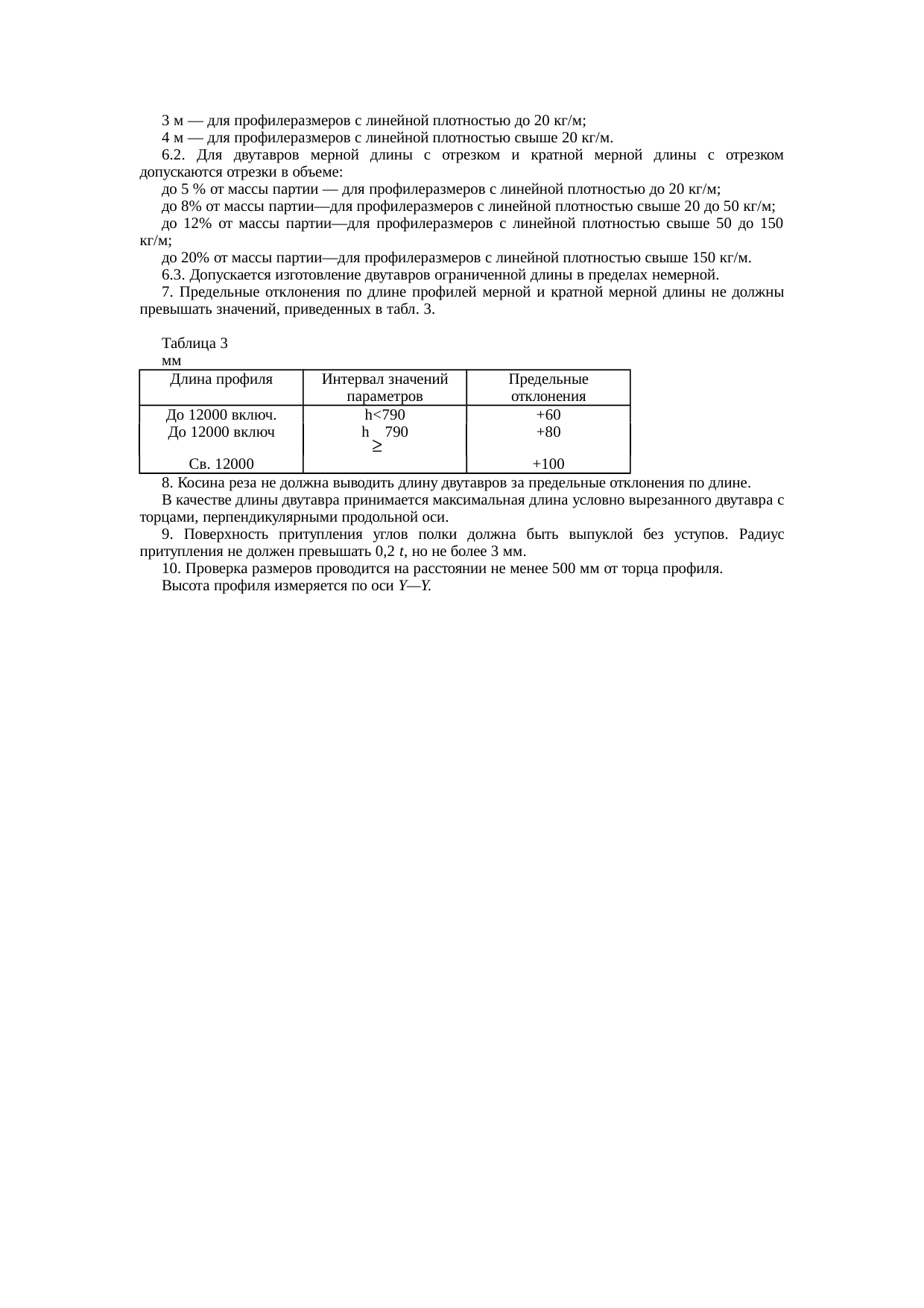

ГОСТ 26020-83
УДК 669.14-422.2-122.4:006.354 Группа В22
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ДВУТАВРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ С ПАРАЛЛЕЛЬНЫМИ
ГРАНЯМИ ПОЛОК
Сортамент
Hot-rolled steel I-beam with parallel flange edges.
Dimensions
ОКП 09 2500
Постановлением Государственного комитета СССР по стандартам от 17 декабря 1983 г. № 6095 срок действия установлен
с 01.01.86
1. Настоящий стандарт распространяется на стальные горячекатаные двутавры с параллельными гранями полок высотой от 100 до 1000 мм и шириной полок от 55 до 400 мм.
2. По соотношению размеров и условиям применения двутавры подразделяются на типы:
Б — нормальные двутавры;
Ш — широкополочные двутавры;
К — колонные двутавры.
3. Поперечное сечение двутавров должно соответствовать указанному на черт. 1.
4. Размеры двутавров, площадь поперечного сечения, линейная плотность и справочные величины приведены в табл. 1.
5. Предельные отклонения по размерам и геометрической форме двутавров (черт. 1 и 2) не должны превышать величин, приведенных в табл. 2.
|
Обозначение к чертежу и табл. 1: h — высота двутвара; b — ширина полки; s — толщина стенки; t —толщина полки; r — радиус сопряжения; I — момент инерции; W — момент сопротивления; S — статистический момент полусечения; i — радиус инерции. Черт. 1 |
Условные обозначения: b1 — ширина укороченного фланца; b2— ширина удлиненного фланца; f — кривизна стенки по высоте сечения. Черт. 2 |
— перекос полки;Таблица 1
|
Номер профиля |
мм |
Площадь сечения, |
Линейная плотность, |
Справочные величины для осей |
||||||||||||||||
|
h |
b |
s |
t |
r |
см2 |
кг/м |
Х-Х |
Y-Y |
||||||||||||
|
Ix, см4 |
Wx,см3 |
Sx, см3 |
tx, см |
Iy, см4 |
Wy,см3 |
ty, см |
||||||||||||||
|
Нормальные двутавры |
||||||||||||||||||||
|
10Б1 |
100 |
55 |
4,1 |
5,7 |
7 |
10,32 |
8,1 |
171 |
34,2 |
19,7 |
4,07 |
15,9 |
5,8 |
1,24 |
||||||
|
12Б1 12Б2 |
117,6 120 |
64 64 |
3,8 4,4 |
5,1 6,3 |
7 |
11,03 13,21 |
8,7 10,4 |
257 318 |
43,8 53,0 |
24,9 30,4 |
4,83 4,90 |
22,4 27,7 |
7,0 8,6 |
1,42 1,45 |
||||||
|
14Б1 14Б2 |
137,4 140 |
73 73 |
3,8 4,7 |
5,6 6,9 |
7 |
13,39 16,43 |
10,5 12,9 |
435 541 |
63,3 77,3 |
35,8 44,2 |
5,70 5,74 |
36,4 44,9 |
10,0 12,3 |
1,65 1,65 |
||||||
|
16Б1 16Б2 |
157 160 |
82 82 |
4,0 5,0 |
5,9 7,4 |
9 |
16,18 20,09 |
12,7 15,8 |
689 869 |
87,8 108,7 |
