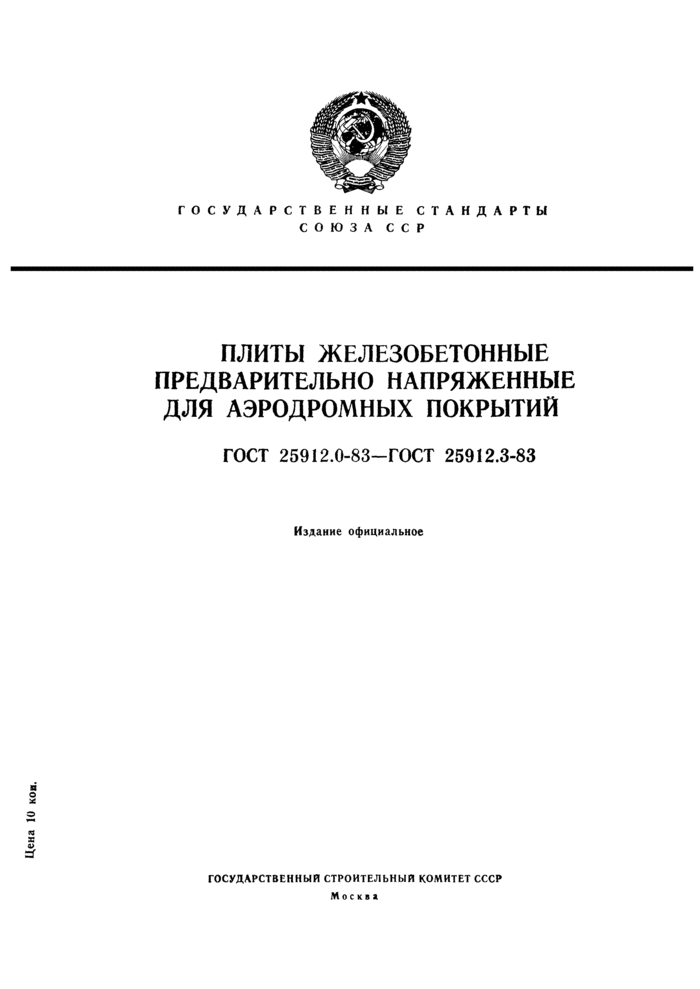

ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ
СОЮЗА ССР
ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННЫЕ ДЛЯ АЭРОДРОМНЫХ ПОКРЫТИЙ
ГОСТ 25912.0-83-ГОСТ 25912.3-83
Издание официальное
ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ КОМИТЕТ СССР At о с к а ж

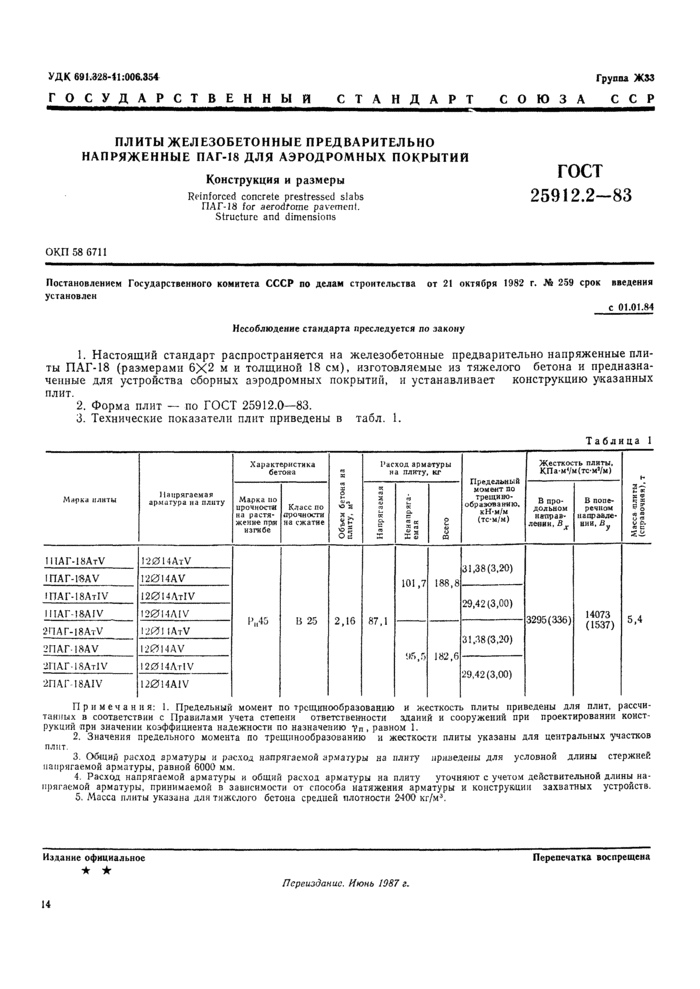

УДК 691.328-11:006.854
Группа ЖЗЗ
г О С У Д АРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННЫЕ ПАГ-18 ДЛЯ АЭРОДРОМНЫХ ПОКРЫТИЙ
Конструкция и размеры
Reinforced concrete prestressed slabs ПАГ-18 for aerodrome pavement.
Structure and dimensions
ГОСТ
25912.2-83
ОКП 58 6711
Постановлением Государственного комитета СССР по делам строительства от 21 октвбря 1982 г. St 259 срок введения установлен
с 01.01.84
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на железобетонные предварительно напряженные плиты ПАГ-18 (размерами 6X2 м и толщиной 18 см), изготовляемые из тяжелого бетона и предназначенные для устройства сборных аэродромных покрытий, и устанавливает конструкцию указанных плит.
2. Форма плит — по ГОСТ 25912.0-83.
3. Технические показатели плит приведены в табл. I.
Табдица I
|
Марка «ЛИТЫ |
Напрягаема* армurypa иа плиту |
Характеристика бетона |
т п т I §2 |
Расход арматуры иа плиту, ы |
Предедмий момент во Греши во-обреиочампо. кН-м’ы (ТС-м/м) |
Жестжость плиты. КПа-м’/м(тс-м’/м) |
н 2; 55 ! *£• Si |
||||
|
Марна по ироемости иа растяжение пр* мтгкбе |
Класс по прочности иа сжатие |
К т ж V ш 1 • |
й • £ 11 |
1 |
В про-лольаом иапраа- |
В поперечном иаоралдс-аии. Ву |
|||||
|
IIIAMSAtV inAr-tSAV |
12014 AtV t20l 4AV |
В 25 |
2,16 |
87.1 |
101,7 |
|Я8 К |
31.38(3.20) |
3295(336) |
14073 (1537) |
5.4 |
|
|
1ПАГ-18Ат1 V ШАГ I8AIV |
I2014AtIV I20I4AIV |
29,4213,00) |
|||||||||
|
2ПАГ-|8АтУ 2ПАГ I8AV |
1201 IAtV I20I4AV |
‘.ft.Г» |
182.6 |
31.38(3,20) |
|||||||
|
•211АГ ISAtIV 2ПАГ I8AIV |
12014AMV I2014A1V |
•29.42(3.00) |
|||||||||
Примечания: I. Предельный момент по трещкнообрззованию и жесткость плиты приведены для плит, рассчитанных в соответствии с Правилами учета степени ответственности зданий и сооружений при проектировании конструкций при значении коэффициента надежности по назначению Yn. равном 1.
2. Значения предельного момента по трешинообрззованию и жесткости плиты указаны для центральных участхов
плит
3. Обший расход арматуры и расход напрягаемой армагуры на плиту приведены для условной длины стержней напрягаемой арматуры, равной 6000 мм.
4. Расход напрягаемой армагуры и общий расход арматуры иа плиту уточняют с учетом действительной длины напрягаемой арматуры, принимаемой в зависимости от способа натяжения арматуры и конструкции захватных устройств.
5. Масса плиты указана дли тяжелого бетона срсдисй плотности 2400 кг/м* *.
Издание официальное
★ ★
Переиздание. Июнь 1087 г.
Перепечатка воспрещеиа
ГОСТ 25912.2-83 С. 2

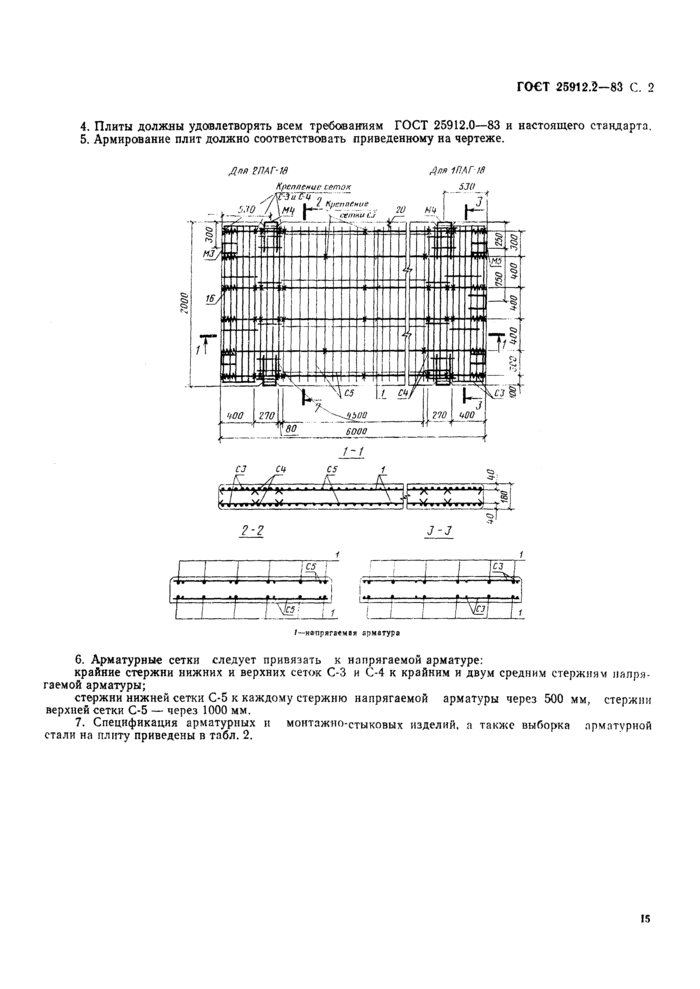

4. Плиты должны удовлетворять всем треГОСТ 25912.0-83 и настоящего стандарта.
5. Армирование плит должно соответствовать приведенному на чертеже.
дпй шг-м 1ПАГ 19
?-2 111
1__1
|
1 |
г |
цТ |
II 1 £L |
||
|
,1 и… |
|||||
|
Г 1 |
1 ] |
\Jf5- |
11 1 1 |
ГХЫ / |
|
/~и#пр»гм*м «рштур»
6. Арматурные сетки следует привязать к напрягаемой арматуре:
крайние стержни нижних и верхних сеток С-3 и С-4 к крайним и двум средним стержням напрягаемой арматуры;
стержни нижней сетки С-5 к каждому стержню напрягаемой арматуры через 500 мм, стержни верхней сетки С-5 — через 1000 мм.
7. Спецификация арматурных и монтажно-стыковых изделий, а также выборка арматурной стали на плиту приведены в табл. 2.
IS

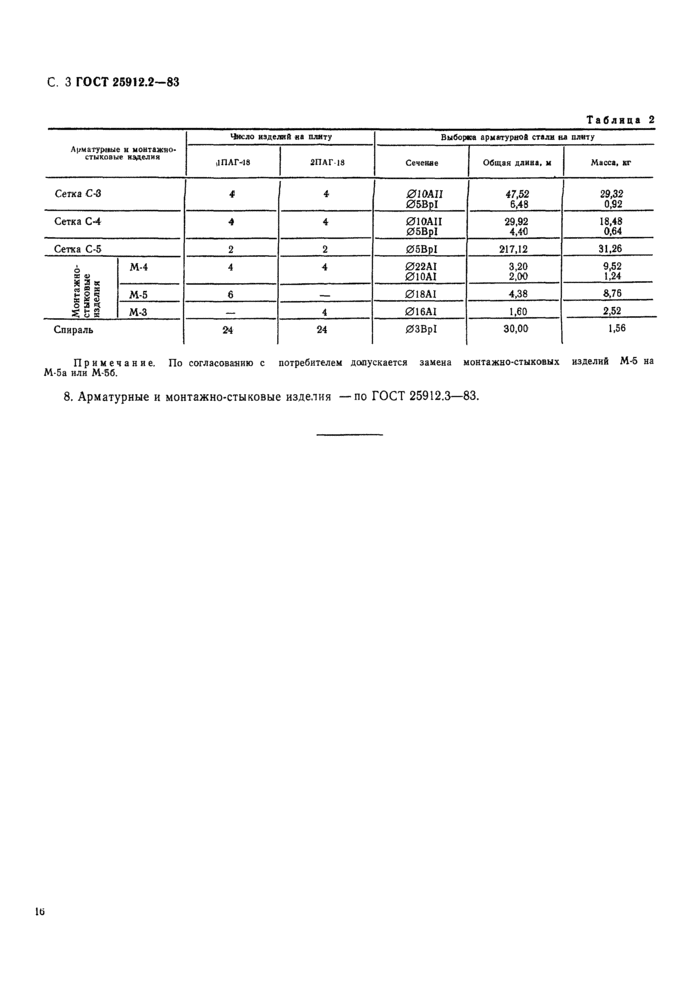

С. 3 ГОСТ 25912.2-83
Таблица 2
|
Арматурные и ыоитажяо-стыковые ним» |
Число изделий иа плиту |
Выборка арматурной стали на плиту |
||||
|
||ПЛГ-19 |
2ПАГ 18 |
Селене |
Общая длим*. м |
Масса, кг |
||
|
Сетха С-3 |
4 |
4 |
0JOAIJ |
47.52 |
29,32 |
|
|
05Вр1 |
6.48 |
0.92 |
||||
|
Сетка С-4 |
4 |
4 |
01OAII |
29.92 |
18,48 |
|
|
05Вр1 |
4.40 |
0.64 |
||||
|
Сетка С-5 |
2 |
2 |
05Вр1 |
217,12 |
31.26 |
|
|
л |
М-4 |
4 |
4 |
022AI |
3.20 |
9,52 |
|
5 S ■ |
01OAI |
2.00 |
1.24 |
|||
|
Ж — * g s i |
М-5 |
б |
— |
0I8A1 |
4,38 |
8.76 |
|
§ 3 jj |
М-3 |
4 |
016AI |
1.60 |
2,52 |
|
|
Спираль |
24 |
24 |
03Вр1 |
30.00 |
1.56 |
|
Примечание. По согласованию с потребителем долускается замена монтажно-стыковых изделий М-5 на М-5а или М-56.
8. Арматурные и монтажно-стыковые изделия —по ГОСТ 25912.3-83.
