ГОСТ 25912.1-83

Плиты железобетонные предварительно напряженные ПАГ-14 для аэродромных покрытий. Конструкция и размеры

Страница 1

Страница 2

Страница 3

Цена 10 кон.

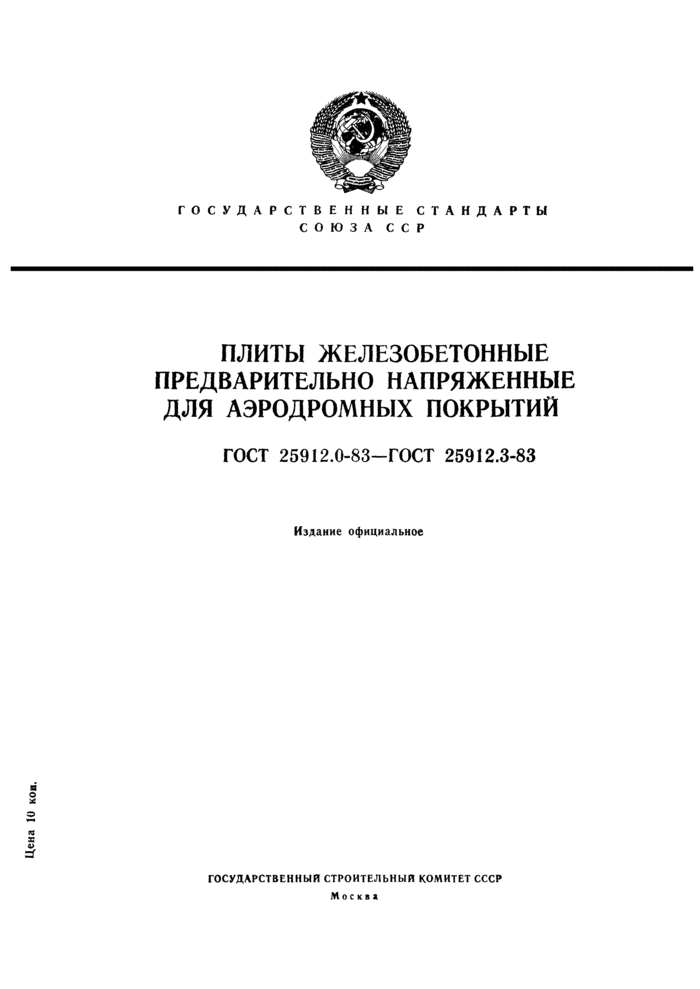

ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ

СОЮЗА ССР

ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННЫЕ ДЛЯ АЭРОДРОМНЫХ ПОКРЫТИЙ

ГОСТ 25912.0-83-ГОСТ 25912.3-83

Издание официальное

ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ КОМИТЕТ СССР At о с к а ж

УДК «91.328-41.006.354    Групп    ЖЗЗ

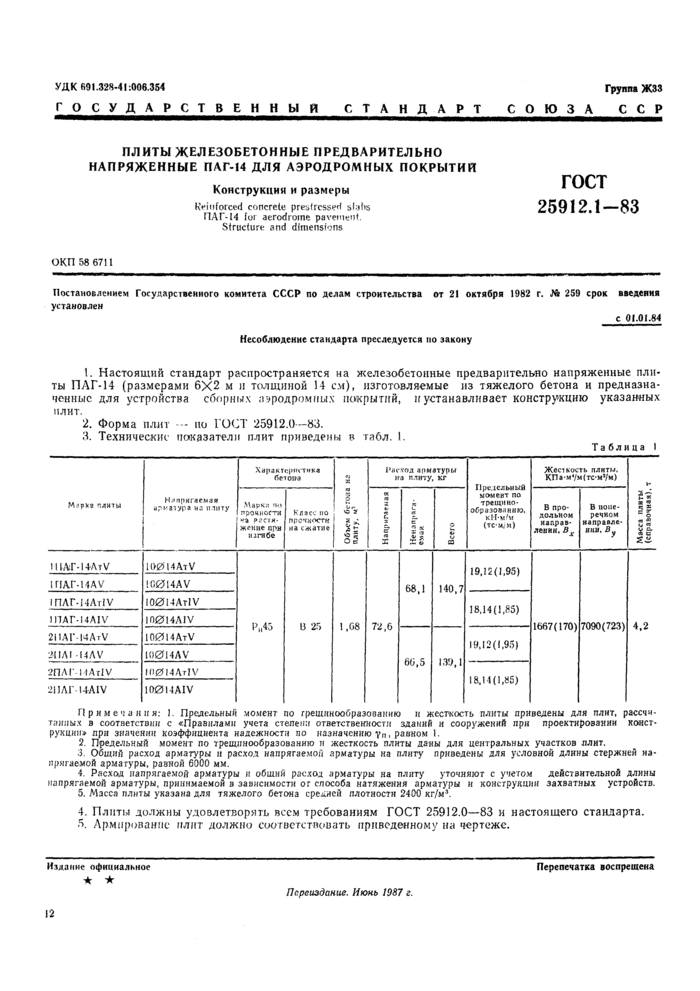

ГОСУДАРСТВЕН Н Ы Й СТАНДАРТ СОЮЗА ССР

ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННЫЕ ПАГ-14 ДЛЯ АЭРОДРОМНЫХ ПОКРЫТИЙ

Конструкция и размеры

KVi и forced concrete preslrcssed ъЫ«5 ПАГ-14 foi aerodrome pavement.

Structure and dimensions

ГОСТ

25912.1-83

ОКП 58 6711

Постановлением Государственного комитета СССР по делам строительства от 21 октября 1982 г. 74 259 срок введения установлен

с 01.01.84

Несоблюдение стандарта преследуется по закону

1.    Настоящий стандарт распространяется на железобетонные предварительно напряженные плиты ПДГ-14 (размерами 6X2 м и толщиной 14 см), изготовляемые из тяжелого бетона н предназначенные для устройства сборных аэродромных покрытий, и устанавливает конструкцию указанных плит.

2.    Форма плит ••• но ГОСТ 25912.0-83.

3.    Технические показатели плит приведены в табл. I.

Таблица I

Примечания; I. Предельный момент по грешикообразооанию к жесткость плиты приведены для плит, рассчитанных в соответствии с «Правилами учета степени ответственности зданий и сооружений при проектировании конструкции» при значении коэффициента надежности по назначению Vni равном I.

2.    Предельный момент по трещинообразованию и жесткость плиты даны для центральных участков плит.

3.    Общий расход арматуры и расход напрягаемой арматуры на плиту приведены для условной длины стержней напрягаемой арматуры, равной 6000 мм.

4. Расход напрягаемой арматуры и обшнй расход арматуры на плиту уточняют с учетом дейст ей тельной длины напрягаемой арматуры, принимаемой а зависимости о: способа натяжения арматуры и конструкции захватных устройств.

5.    Масса плиты указана для тяжелого бетона средней плотности 2400 кг/м¹.

4.    Плиты должны удовлетворять всем требованиям ГОСТ 25912.0-83 и настоящего стандарта.

5.    Армирование нлнт должно соответствовать приведенному на чертеже.

Издание официальное ■к к

Переиздание. Нюнь 1987 г.

Перепечатка воспрещена

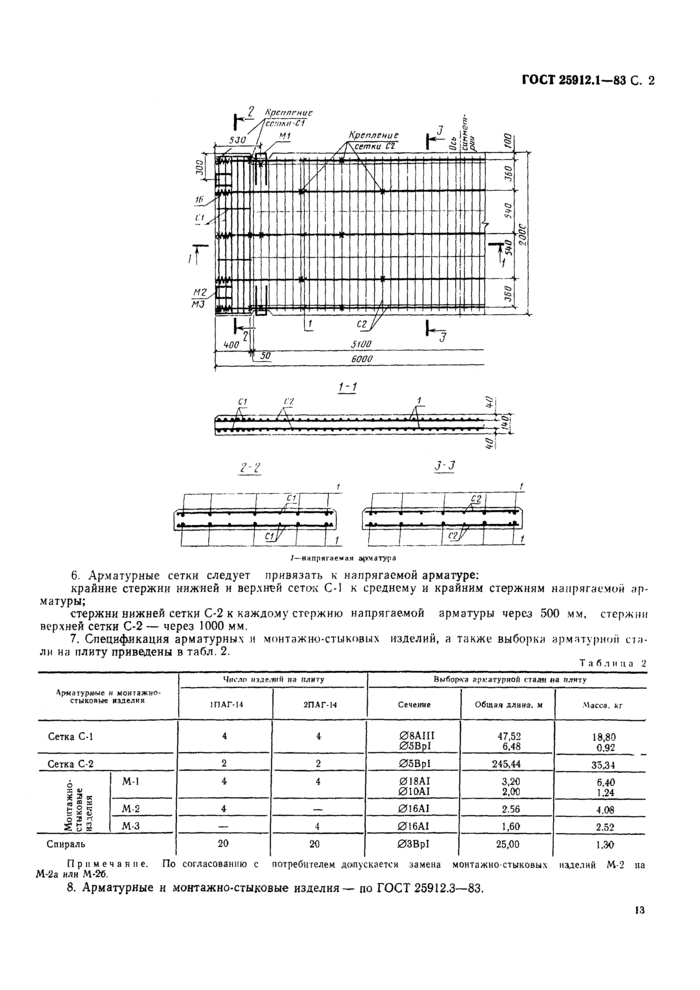

ГОСТ 25912.1-83 С. 2

2-4    11

/—■апрагасмая арматур*

6.    Арматурные сетки следует привязать к напрягаемой арматуре:

крайние стержни нижней и верхней сеток С-1 к среднему и крайним стержням напрягаемой арматуры;

стержни нижней сетки С-2 к каждому стержню напрягаемой арматуры через 500 мм. стержни верхней сетки С-2 — через 1000 мм.

7.    Спецификация арматурных и монтажно-стыковых изделий, а также выборка арматурной стали на плиту приведены в табл. 2.

Таблица 2

. . Примечание. По согласованию с потребителем допускается замена монтажио стыковых изделий М-2 па М-2а или М-26

8. Арматурные н монтажно-стыковые изделия — по ГОСТ 25912.3-83.

13
