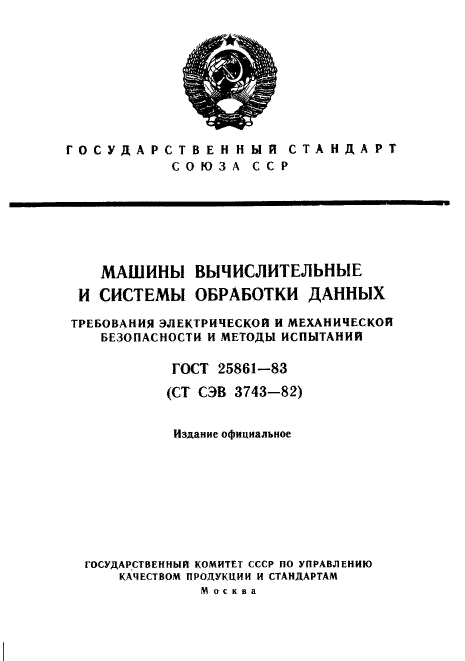

ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР
МАШИНЫ ВЫЧИСЛИТЕЛЬНЫЕ И СИСТЕМЫ ОБРАБОТКИ ДАННЫХ
ТРЕБОВАНИЯ ЭЛЕКТРИЧЕСКОЙ И МЕХАНИЧЕСКОЙ БЕЗОПАСНОСТИ И МЕТОДЫ ИСПЫТАНИЙ
ГОСТ 25861-83 (СТ СЭВ 3743-82)
Издание официальное
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ
КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
МАШИНЫ ВЫЧИСЛИТЕЛЬНЫЕ И СИСТЕМЫ ОБРАБОТКИ ДАННЫХ
ТРЕБОВАНИЯ ЭЛЕКТРИЧЕСКОЙ И МЕХАНИЧЕСКОЙ БЕЗОПАСНОСТИ И МЕТОДЫ ИСПЫТАНИИ
ГОСТ 25861-83 (СТ СЭВ 3743-82)
Издание официальное
МОСКВА-1991

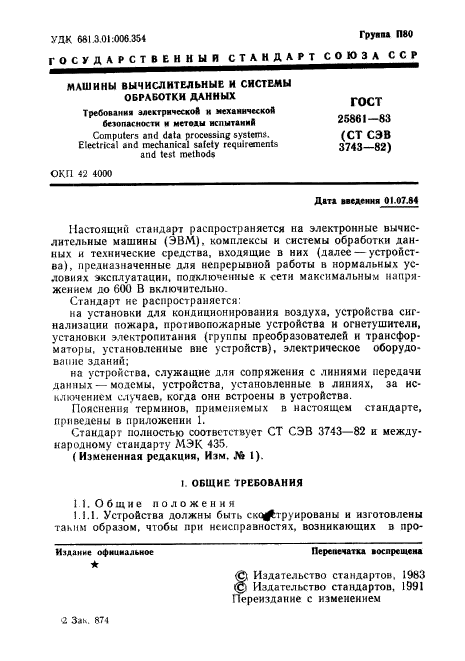

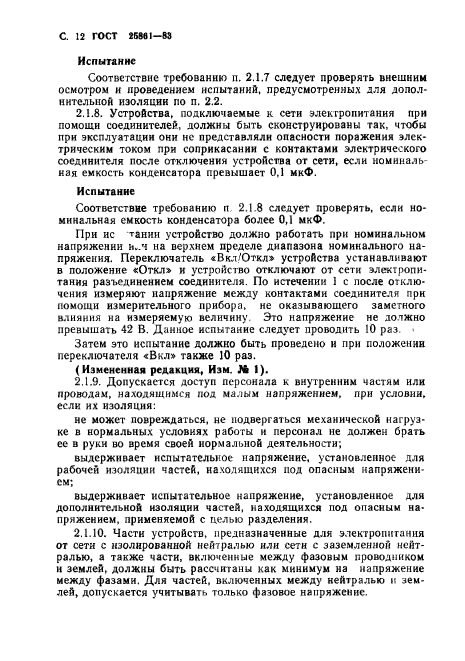

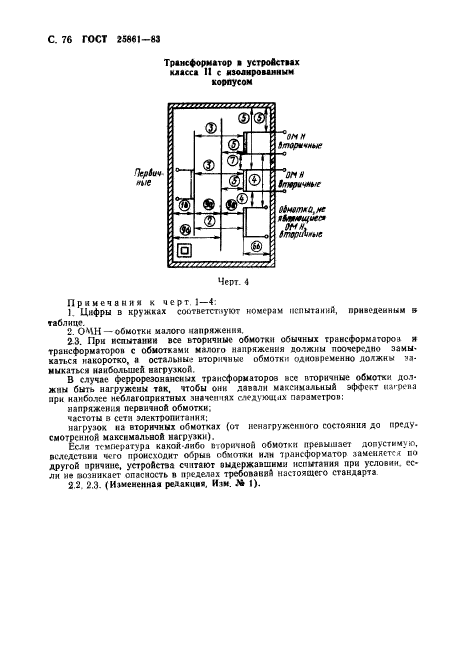

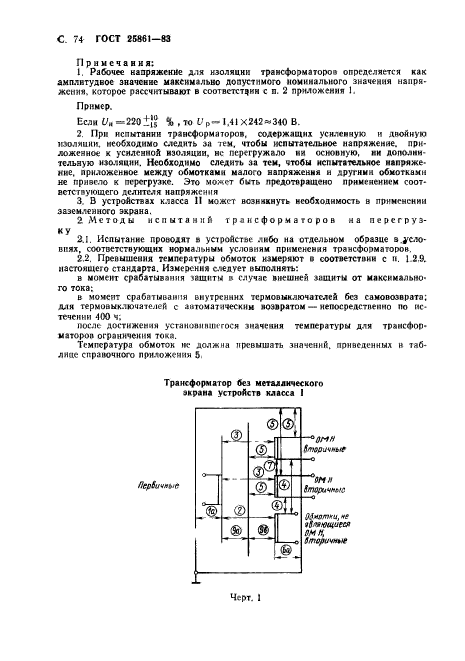

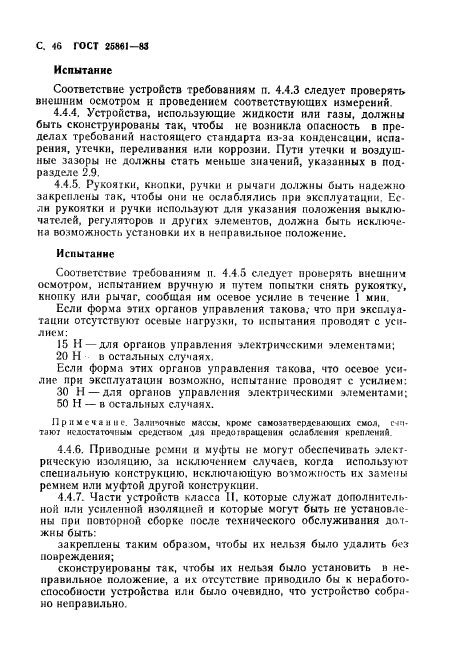

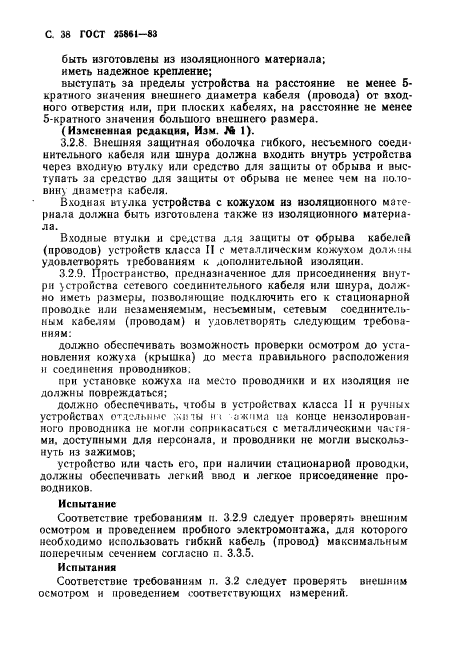

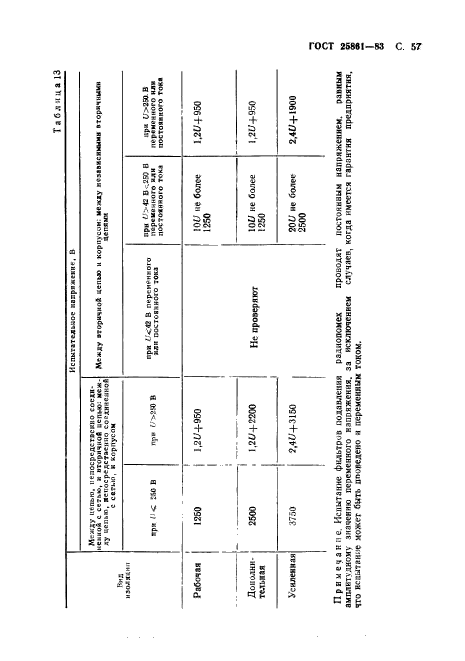

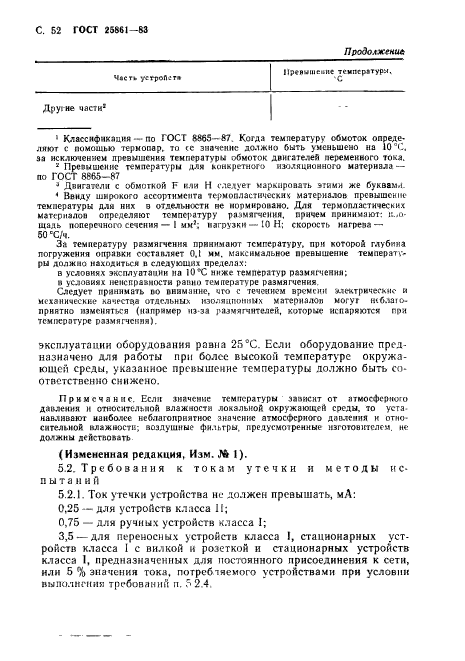

УДК 681.3.01:006 354 Грума П80 ГОСУДАРСТВЕННЫЙ С ТАНДАРТ СОЮЗА ССР МАШИНЫ ВЫЧИСЛИТЕЛЬНЫЕ И СИСТЕМЫ ОБРАБОТКИ ДАННЫХ Требования ааектрическо* и механической безопасности и мгто1ы испытаний Computers and data processing systems. Electrical and mechanical safety requirements and test methods ОКП 42 4000 Дата введения 01.07.84 Настоящий стандарт распространяется на электронные вычислительные машины (ЭВМ), комплексы и системы обработки данных н технические средства, входящие в них (далее — устройства), предназначенные для непрерывной работы в нормальных условиях эксплуатации, подключенные к сети максимальным напряжением до 600 В включительно. Стандарт не распространяется: на установки для кондиционирования воздуха, устройства сигнализации пожара, противопожарные устройства н огнетушители, установки электропитания (группы преобразователей и трансформаторы, установленные вне устройств), электрическое оборудование зданий; на устройства, служащие для сопряжения с линиями передачи данных — модемы, устройства, установленные в линиях, за исключением случаев, когда они встроены в устройства. Пояснения терминов, применяемых в настоящем стандарте, приведены в приложении 1. Стандарт полностью соответствует СТ СЭВ 3743—82 и международному стандарту МЭК 435. (Измененная редакция, Изм. № I). I ОБЩИЕ ТРЕБОВАНИЯ II. Общие положения 1.1.1. Устройства должны быть см^Ьгруированы и изготовлены таким образом, чтобы при неисправностях, возникающих в про- Иэдание официальное Перепечатка воспрещена ★ ГОСТ 25861-83 (СТ СЭВ 3743—82) •2 Зак. 874 С 2 ГОСТ 25861-83 цессе эксплуатации, не создавалась опасность для обслуживающего (сервисного) и эксплуатирующего персонала (оператора) (далее — персонала) н окружающей среды. ( Измененная редакция, Изм. М !). 1.1.1.1. Опасные ситуации, возникающие в устройствах н не указанные в настоящем стандарте, должны быть отражены в конструкторской и эксплуатационной документации (КД и ЭД) на устройства, при эксплуатации должны быть приняты меры, не допускающие снижения уровня безопасности ниже требований настоящего стандарта. 1.1.2. Нормальные климатические условия эксплуатации — по ГОСТ 21552-84. 1.1.3. Установка и условия эксплуатации устройств должны соответствовать требованиям, регламентированным изготовителем н КД и ЭД на устройства. 1.1.4. Устройства должны соответствовать требованиям настоящего стандарта как при эксплуатации в комплексе с другими устройствами. так и при индивидуальной эксплуатации. 1.1.5. Допускается предъявлять дополнительные требования к защите устройств и линий связи от опасностей, возникающих со стороны линии. 1.1.6. Устройства должны быть снабжены инструкциями в ЭД и иметь маркировку в соответствии с п. 1.5, нанесенную непосредственно на устройство, соблюдение которых гарантирует безопасность персонала. (Измененная редакция, Изм. /А I). 1.1.7. В инструкции по эксплуатации должно бить однозначно указано, предназначено ли устройство для работы н составе ЭВМ, комплексов и систем обработки данных. Испытания Проверку соответствия требованиям п 1.1 следует нрово.шгь в процессе проведения испытаний по настоящему стандарту. 12. Общие условия испытаний 1.2.1. Испытания, предусмотренные настоящим стандарюм, проводят только с целью проверки соответствия требованиям безопасности. 1.2.2. Испытания, проводимые в соответствии с настоящим стандартом, являются испытаниями для проверки соответствия типа устройства требованиям настоящего стандарта 1.2.3. Все испытания следует проводить на одном испытуемом устройстве, если в стандарте нет других указаний. Испытуемое устройство должно выдерживать все испытания. I 2.4. В технически обоснованных случаях, на основании внешнего осмотра н изучения электрических цепей устройства, допускается проводить испытания не устройства в целом, а только со- ГОСТ 2&М1-М С. 3 ставных частей или устройств, входящих в его состав. Результаты испытаний должны подтвердить соответствие всего устройства требованиям настоящего стандарта. 1.2.5. При проведении испытаний, приводящих к разрушению, допускается применять макет устройства, позволяющий проверить соответствие устройства требованиям настоящего стандарта. 1.2.6. Если для отдельных испытаний в настоящем стандарте нет других указаний, то испытания следует проводить при наиболее неблагоприятных значениях в пределах диапазона, установленного предприятием-изготовителем, следующих параметров: напряжения электропитания; частоты переменного тока (частоты); расположения устройств и положения движущихся частей; режима работы. Степень влияния перечисленных параметров на результаты испытаний должна быть установлена в ЭД на устройства. 1.2.7. Испытательное напряжение электропитания должно быть выбрано с учетом следующих условий: устройства, рассчитанные на несколько напряжений электропитания. следует испытывать при наиболее неблагоприятном номинальном напряжении; устройства следует испытывать при наиболее неблагоприятном напряжении электропитания в пределах, установленных предприятием-изготовителем; устройства, рассчитанные для работы на постоянном токе, следует испытывать с учетом влияния полярности. 1.2.8. При испытаниях устройств, для которых не указана номинальная частота, ее выбирают в соответствии с ГОСТ 21552— -84. Для устройств, имеющих несколько номинальных частот, испытания проводят при наиболее неблагоприятной частоте в пределах установленного диапазона. 1.2.9. Превышение температур частей устройств над температурой окружающей среды (далее — превышение) следует измерять при помощи термопар или другим равноценным методом. Превышение температуры обмоток в устройствах определяют методом, приведенным в приложении 6. Термопары в устройстве должны быть установлены таким образом. чтобы их влияние на температуру испытуемой части устройства было минимальным. 1.2.10. Устройства, для которых предусмотрены дополнительные принадлежности, следует испытывать с теми из них, которые дают наиболее неблагоприятные результаты. Допускается проводить соответствующее моделирование 1.2.9, 1.2.10 (Измененная редакция, Изм. № 1). 2* С 4 ГОСТ 25861—АЗ 1.2.11. Устройства, содержащие только цепи малого напряжения, испытывают вместе с блоками питания или эквивалентным им блоком питания. 1.2.12 При испытаниях в соответствии с пп. 2.1.6. 3.2.6, 5.3.2 и 5.3.3 части, отделенные от токоведущих частей двойной или усиленной изоляцией, рассматривают как части, которые не могут оказаться под напряжением при повреждении изоляции. Присоединение доступных для персонала металлических частей к устройствам защитного заземления или занулению не устраняет необходимости в проведении этих испытаний. (Измененная редакция, Изм. № 1). 1.3. К л а сс и ф и к а ц и я устройств 1.3.1. По типу защиты от поражения электрическим током устройства подразделяют на два класса: I и II. Устройства класса II подразделяют на типы 1—3. Определения классов и типов устройств приведены в приложении I. (Измененная редакция. Изм. № I). 1.4. Требования к комплектующим изделиям, устанавливаемым в устройстве, и методы испытаний 1.4.1. В устройствах следует применять комплектующие изделия, которые соответствуют требованиям настоящего стандарта и стандартов по безопасности на них, если неисправность этих изделий или выход из строя приводят к нарушению безопасности устройств. Примечание. Влияние комплектующего изделия Сезоласлость устройств» оареяе.тяют изучением охемы устройства и оценкой последствий, которые могут быть выжамм неисправностью комялехтуюшего изделия или выходом его и.» строя. Требование распространяется на детали первичных иопеЯ. непосредственно соединенные с кетмо, или вторичных цепей, маягиуалюое значение напряжения которых более 42 В амп.птудюто лсремеиисяо или 60 В постоянного напряжения. (Измененная редакция, Изм. № 1). Испытание 1.4.2. Испытание комплектующих изделий, входящих в состав устройства, следует пронодить по следующим правилам: если комплектующее изделие проверено на соответствие требованиям стандарта на это изделие и это подтверждено соответствующим документом, то проверяют только соответствие условий ирнмененин изделий в устройстве номинальным значениям и условиям эксплуатации комплектующего изделия. Однако эти комплектующие изделия как составные части испытуемого устройства следует подвергать испытаниям по настоящему стандарту, за не- ГОСТ 25MI-W С. S ключеннем испытаний, проведенных в соответствии со стандартом на эти комплектующие изделия; если на комплектующие изделия отсутствуют документы, подтверждающие соответствие требованиям стандартов на них. то проверяют соответствие условий применения изделий в устройств« номинальным значениям и условиям эксплуатации комплектующего изделия, кроме того, эти комплектующие изделия как составные части устройства следует подвергать испытаниям по настоящему стандарту и стандарту на них в условиях, имеющих место в устройстве; если на комплектующие изделия отсутствуют стандарты или их применяют в условиях, не соответствующих установленным для них номинальным значениям, то их следует проверять согласно условиям, соответствующим месту их применения в устройстве. 1.4.3. Разделяющие трансформаторы, применяемые в устройствах, должны быть сконструированы и изготовлены таким образом, чтобы любое повреждение изоляции и его последствия не могли вызвать опасное напряжение на обмотках малого напряжения. Это может быть обеспечено отделением обмоток малого напряжения от всех других обмоток в соответствии с требованиями, приведенными в п. 2.3.. Требования к разделяющим трансформаторам, устанавливаемым в устройствах, и методы их испытаний приведены в обязательном приложении 4. 1.4.4. Комплектующие изделия, предназначенные для соединения с цепями малого напряжения и опасного напряжения, например реле, к элементам (обмоткам и контактам) которых подводятся разные напряжения, должны быть сконструированы в соответствии с требованиями п. 2.3.2 (Измененная редакция, Изм. .Чг I). 1,5 Требования к маркировке, наносимой на устройства, н методы испытаний 1.5.1. Устройства должны быть снабжены инструкциями в ЭД и маркировкой нанесенной непосредственно на устройство в соответствии с требованиями настоящего стандарта. Устройства должны быть снабжены паспортной табличкой (шильдиком) с маркировкой, информирующей о напряжении электропитания, частоте и потребляемом токе. Паспортная табличка должна быть размещена на устройстве таким образом, чтобы она была легко различима и видна с наружной стороны и, при необходимости. после удаления части кожуха. Па паспортной табличке должны быть нанесены следующие данные; номинальное (ые) напряжение^) или диапазон номинального (ых) напряжения (й). В случае нескольких номинальных напряжений отдельные номинальные значения должны быть разде- С. 6 ГОСТ 2&М1-АЗ лены знаком дроби (например, 110/220 В). При указании диапазона напряжений предельные значении должны быть даны через тире (например 220- 240 В); символ рода тока, если устройства предназначены только дли востоянного тока. Символы рода тока, если устройства предназначены для переменного тока н не указана частота; номинальная частота или диапазон номинальной частоты в герцах, за исключением случая, если устройства предназначены для электропитания только постоянным напряжением; номинальный (ые) ток (и) в амперах (суммарный номинальный ток, потребляемый устройством). В случае нескольких номинальных напряжений отдельные номинальные значения тока должны быть отделены знаком дроби, при этом должна быть наглядно представлена зависимость между номинальными значениями тока и напряжением. Если устройства не предназначены для непосредственного подключения к сети, допускается не указывать номинальное значение тока. На устройствах должно быть нанесено: знак —для устройств класса II; наименование предприятня-нзготовите^. товарный знак или условное обозначение; шифр или обозначение типа устройства. (Измененная редакция, Изм. № I). 1.5 2. Если при транспортировании, хранении, установке, эксплуатации и техническом обслуживании устройств необходимо соблюдать особые меры предосторожности для обеспечения безопасности. то необходимые сведения должны быть приведены в ЭД на устройства. 1.5.3. Если устройства предназначены для работы при различных номинальных напряжениях, частотах или потребляемых мощностях, то установленные значения напряжении, частоты и потребляемого тока устройств, включая и возможные варианты, на которые рассчитано устройство, должны быть легко и ясно различимы на маркировке. В КД и ЭД на устройства должны быть приведены соответствующие указания. Если для установки (переключения) требуемых номинальных значений необходимы дополнительные пояснения, то на паспортной табличке или рядом с ней должна быть нанесена надпись: «Перед подключением к сети смотри инструкцию по установке». 1.5.4. На стандартной розетке устройств обработки данных, доступной для оператора, должна быть нанесена маркировка с указанием максимально допустимой нагрузки, подключаемой к этому выходу. Данная маркировка может быть нанесена в непосредственной близости от выходной розетки. ГОСТ 2Мб 1—83 С. 7 1.5.5. На держателе нлн в непосредственной близости от держателей предохранителей- устройств должна быть нанесена маркировка с указанием номинального значения тока предохранителя. Примечание. При необходимости указывают тип и характеристику срабатыванич ор<ио*ракйтеля. 1.5.6. Зажимы, предназначенные только для подключения нулевого провода, должны быть обозначены буквой N. Зажимы защитного заземления должны быть обозначены символом (J) Эти обозначения не допускается наносить на вин ты. шайбы, болты и другие детали, которые удаляют при присоединении проводов. 1.5.7. Выключатели и другие органы управления, установленные на устройствах; должны быть промаркированы или помещены таким образом, чтобы однозначно можно было определить выполняемые ими функции. Исключения представляют случаи, когда является очевидным, что в маркировке нет необходимости. Обозначения должны быть, по возможности, понятными. Для главного сетевого выключателя должны быть четко указаны положения «Вкл» и «Откл». Если для обозначения применяют цифры, положение «.Откл» обозначают цифрой «0». а положения, соответствующие большей выходной мощности, скорости, охлаждению и т. п., должны быть обозначены любой цифрой. Маркировка выключателей и других органов управления и регулирования должна быть помещена в непосредственной близости от них. Эту маркировку не следует наносить на частях, снимаемых персоналом, если при обратной установке этих частей может возникнуть опасность неправильного понимания маркировки. 1.5.3—1.5 7 (Измененная редакция, Изм. № 1). 1.5 8. Если устройство имеег более одного присоединения к источнику электропитания с опасным напряжением или опасным уровнем электроэнергии, то вблизи той части, где обеспечен доступ для технического обслуживании и ремонтных работ к частям с опасным напряжением или опасным уровнем энергии, должна быть отчетливо видимая, несмываемая маркировка, содержащая информацию о том. какой выключатель отключает отдельные части устройства н какой отключает устройство в целом. 1.5.9. В ЭД должны быть приведены указания о том, допускается или нет подключать устройства к сети с незаземленной (изолированной) нейтралью или к сети с заземленной нейтралью. 1.5.10. При необходимости в инструкции но установке должны быть указаны'специальные меры предосторожности, которые должны быть соблюдены при установке устройства. С. 8 ГОСТ 25*61-83 Если устройство ие снабжено приспособлениями для отсоединения о? сети электропитания, в соответствии с п. 2.6, в инструкции по установке должно быть установлено следующее: для устройств, предназначенных для постоянного соединения с сетью электропитания, средства разъединения должны быть встроены в стационарную проводку таким образом, чтобы был обеспечен легкий доступ к ним; для устройств, предназначенных для соединения с сетью электропитания при помощи несъемного гибкого кабеля или шнура с электрическим соединителем, должно быть обеспечено, чтобы гнездо для электрического соединителя было расположено близко к устройству, на легкодоступном месте. Примечание. Специальные меры предосторожности необходимы, например, при подключении устройств к кети электропитания « соединении отдельных его частей. 1.5.11. Инструкции и маркировка по безопасности, нанесенная на устройство, должны быть оформлены на языке пользователя. 1.5.12. Маркировка должна быть долговечной и легко различимой. Испытание Соответствие требованиям п. 1.5.12 следует проверять внешним осмотром и протиркой маркировки сначала куском ткани, смоченным в воде, а затем другим куском ткани, смоченным в бензине. Продолжительность каждой протирки—15 с После проведения испытания маркировка должна оставаться хорошо читаемой. При определении долговечности маркировки учитывают влияние факторов, воздействующих на нее при эксплуатации. Например. маркировку, выполненную на часто протираемых мел ах краской или лаковым покрытием, не считают долговечной. 1.5.9—1.5.12 (Измененная редакция, Изм. № 1). 1.5.13. На средствах разъединения устройств, потребляющих мощность от одного источника (работающих, например, при разных напряжениях и частотах) или при электропитании от разных источников, должна быть нанесена на видном месте ясно различимая маркировка, предупреждающая о том, что все источники электропитания устройства должны быть отсоединены. Испытания Соответствие тробованням полраздела 1.5 следует проверить внешним осмотром. 1.6. При испытаниях допускаются погрешности измерения и установки в пределах: активное переходное сопротивление ±10%; сопротивление ±20%; ток утечки ±5 ГОСТ 25861-83 С. 9 емкость =20%; испытательное напряжение ±5 %; пути утечки и воздушные зазоры, расстояния по изоляции ±10%; заряд ±20%; энергия разряда ±20%; прикладываемое усилие ±20%; температура ±2 «С; угол наклона ± 1 масса ±10%; расстояние от пола ±10 %; давление ±20%. 2. ТРЕБОВАНИЯ ЭЛЕКТРОБЕЗОПАСНОСГИ УСТРОЙСТВ И МЕТОДЫ ИСПЫТАНИЙ 2.1. Требования к защите от поражения электрическим током и энергоопасности 2.1.1. По защите от поражения электрическим током токове душпе части устройства подразделяют на три группы: части, предназначенные для работы в пенях малого напряжения или цепях ограниченного тока; части, предназначенные для нормальной работы под опасным напряжением; части, предназначенные для нормальной работы при малом напряжении, которые могут попадать под опасные напряжения вследствие пробоя основной изоляции или повреждения какого либо элемента. Примечание. Доступные для персонала электропроводные жидкости приравнивают к металлическим частям. 2.1.2. Конструкцией устройства должна быть предотвращена возможность доступа персонала к: частям, работающим под опасным напряжением; функциональной или рабочей изоляция частей, работающих под опасным напряжением; неизолированным частим, предназначенным для нормальной работы при м ..том напряжения н не подключенным к защитному заземлению. Допускается доступ персонала к неизолированным частям, размещенным в цепях безопасного сверхнизкого напряжения, неизолированным частям, размещенным в цепях ограниченного тока, а также к изоляции частей, предназначенных для нормальной работы безопасного сверхнизкого напряжения, при соблюдении условии. приведенных в и. 2.1.9. Примечание. Не требуется зашита персонала от случайного соприкосновения с вторичными цепями, если максимальние значение напряжения их не 6о.*.гл I? II переменного и 36 В постоянного напряжения. 3 З..к 874 С. 10 ГОСТ 25Яв1-83 2.1.3. Устройства должны быть сконструированы и встроены в кожух таким образом, чтобы обеспечивалась необходимая защита от случайного соприкосновения с частями, находящимися под опасным напряжением, а для устройств класса II и с металлнчес кими частями, отделенными ог токоведущих частей только рабочей изоляцией. Данное требование распространяется на все рабочие положения устройства, подключенною и работающего в нормальном режиме, в том числе на положение после открывания и удаления персоналом крышек, дверей и съемных частей, за исключением случаев замены и (или) удаления ламп накаливания. Не допускается размещение предохранителей в местах, не защищенных от случайного прикасания оператора. Испытание Соответствие требованиям ни. 2.1.2 и 2.1.3 следует проверять внешним осмотром и испытанием при помощи стандартного испытательного пальца (монолитного испытательного пальца) (см. черт. 12 и И обязательного приложения 2). Отверстия устройств классов 1 и II, за исключением отверстий в металлических частях, присоединенных к заземлению, должны быть проверены с помощью испытательного щупа (см. черт. 13 обязательного приложения 2). Испытательные палец и щуп следует прикладывать без заметного усилия по всех возможных положениях устройств. При этом не допускается наклонять устройства, масса которых превышает 40 кг и которые при эксплуатации устанавливают на полу. Устройства, предназначенные для нормальной работы во вст|ю-енном виде или смонтированном на стене положении, следует проверять в рабочем положении Проверке не подлежат отверстия и неизолированные части, которые после установки устройства стаионятгя недоступными для персонала. Не допускается, чтобы стандартным испытательным пальнем можно было дотронуться до: неизолированных частей, находящихся под малым или опасным напряжением; функциональной или рабочей изоляции частей или проводов, находящихся под малым или опасным напряжением, за исключением случаев, когда изоляция удовлетворяет требованиям п. 2.1.9. Кроме тога, для устройств класса II не допускается соприкосновение стандартного испытательного пальца с металлическими частями, которые отделяются от частей с опасным напряжением, только функциональной или рабочей изоляцией, а также соприкосновением испытательного щупа с неизолированными частями, находящимися (ЮЛ опасным напряжением. ГОСТ 25861-88 С. II Лак, эмаль, бумажная и хлопчатобумажная ткань, а также оксидный слой или заливочная масса (за исключением самозатвер-девающей смолы) должны обеспечивать необходимую защиту металлических частей от поражения электрическим током в случае соприкосновении с частями, находящимися под опасным напряжением. Для съемных деталей (например, с целью натяжения привод ного ремня) испытания при помощи стандартного испытательного пальца следует проводить в самых неблагоприятных положениях всех деталей в пределах диапазона установки с удалением ремня, при необходимости. 2.1.4. В местах, доступных оператору, не допускается возникновение энергоопасности. Испытание Соответствие требованиям п. 2.1.4 следует проверять стандартным испытательным пальцем без прикладывания значительного усилия. При этом не допускается, чтобы стандартным испытательным пальцем можно было одновременно дотронуться до двух частей. между которыми может возникать энергоопасность (одной из этих частей должна быть заземленная металлическая часть). 2.1.2—2.1.4 (Измененная редакция, Изм. № 1). 2.1.5. Оси кнопок, ручек, рычагов и подобных деталей не должны находиться иод опасным напряжением. 2.1.0. Кнопки, ручки, рукоятки устройств для ручного управления должны быть изготовлены из изоляционного материала или покрыты изоляционным материалом, если предполагается, что оси или элементы крепления могут попадать под опасное напряжение в случае пробои или повреждения изоляции. Данное требование не распространяется на кнопки, ручки и рукоятки деталей, не являющихся электрическими компонентам!» при условии, если последние имеют надежное соединение с защитным заземлением, или отделены от частей, находящихся под опасным напряжением, металлическими частями, соединенными с контактом или зажимом защитного заземления. Испытание Соответствие требованиям ли. 15 и 2.1.6 проверяют внешним осмотром. (Измененная редакция. Изм. Л* I). 2.1.7. В устройствах класса 11 не допускается подключать конденсаторы. работающие не в цепи малого напряжения, к доступным для персонала металлическим частям. Металлические корпуса конденсаторов должны быть отделены от доступных для персонала металлических частей дополнительной изоляцией. 3е С. 12 ГОСТ 25861-83 Испытание Соответствие требованию п. 2.1.7 следует проверять внешним осмотром и проведением испытаний, предусмотренных для дополнительной изоляции по п. 2.2. 2.1.8. Устройства, подключаемые к сети электропитания при помощи соединителе?, должны быть сконструированы так, чтобы при эксплуатации они не представляли опасности поражения электрическим током при соприкасании с контактами электрического соединителя после отключения устройства от сети, если номинальная емкость конденсатора превышает 0,1 мкФ. Испытание Соответствие требованию п 2.1 8 следует проверять, если номинальная емкость конденсатора более 0,1 мкФ. При ис танин устройство должно работать при номинальном напряжении ь..ч на верхнем пределе диапазона номинального напряжения. Переключатель «Вкл/Откл» устройства устанавливают в положение «Откл» и устройство отключают от сети электропитания разъединением соединителя. По истечении 1 с после отключения измеряют напряжение между контактами соединителя при помощи измерительного прибора, не оказывающего заметного влияния на измеряемую величину. Это напряжение не должно превышать 42 В. Данное испытание следует проводить 10 раз Затем это испытание должно быть проведено и при положении переключателя ГОСТ 25«» 1-83 С 13 2.1.11. Ток, потребляемый устройством, может превышать номинальное значение в установившемся состоянии не более чем на 10% при номинальном напряжении в любых условиях эксплуатации. 2.1.12. Ручное устройство должно быть рассчитано на номинальное напряжение не более 250 В. 2.1.13. Провод нейтрали в устройстве должен быть изолирован от земли и корпуса устройства таким же образом, как и фазовый провод. 12. Требования к изоляции и методы испытаний 2.2.1. Изоляция, применяемая в устройстве, служащая для за щиты от поражения электрическим током, должна быть выполнена одним из следующих способов: применением прочного сплошного или многослойного изоляционного материала, толщина и пути утечки по поверхности которого обусловлены типом обеспечиваемой защиты; применением соответствующих воздушных зазоров; совместным применением вышеуказанных способов. Примечание. Изоляция, сюстояшая из тонких ело«, должна иметь соответствующую электрическую ороча ость. Для дошолителмой изоляций необходимо применять не мене« двух слоев, ю которых один слой изолированного материала следует подергать испытанию на -мсягрнчелую прочность для дополнительной изоляции. Для усиленной изоляции необходимо применять не менее треск слоев, из которых д*а слоя изоляционного материала следует подвергать испытанию на электрическую прочностг. для усиленной изоляции (Измененная редакция, Изм. Л I). 2.2.2. Электрическая н механическая прочность, а также теплостойкость изоляции должны соответствовать требованиям, предъявляемым к устройству. 2.2.3. Для обеспечения электрической прочности изоляция должна соответствовать требованиям пп. 5 3 2. и 5.3.3. а также должны быть выполнены требования относительно путей утечки, воздушных зазоров и толщины изоляции. 2.2.4. Для определения испытательного напряжения изоляции и размеров изоляции следует учитывать: виды изоляции, применяемой в устройстве, по п. 2.2.5: рабочее напряжение по п. 2.2.6 2.2.5. Изоляция, применяемая в устройствах, может быть функциональной. рабочей, дополнительной и двойной усиленной. 2.2.5.1. Функциональную изоляцию следует применять между: токоведушими частями разных потенциалов; цепями малого напряжения и заземленными металлическими частями. 2.2.5.2. Рабочую изоляцию следует применять между: С. 14 ГОСТ 25881-83 токоведущими частями, находящимися нод опасным напряжением, н заземленными металлическими частями; токовсдущнмн частями, находящимися под опасным напряжением, и цепями малого напряжения, которые должны быть заземлены для обеспечения безопасности; проводниками, непосредственно присоединенными к сети электропитания и заземленным защитным экраном или сердечником сетевого трансформатора, а для устройств класса II, кроме того, между металлическими частями, непосредственно соединенными с первичной сетью и доступными для персонала металлическими частями. 2.2.5.3 Дополнительную изоляцию следует применять между любой доступной для персонала частью и частью, которая может стать опасной в случае повреждения рабочей изоляции, например: между наружными поверхностями кнопок, ручек, рукояток и подобных органов управления и их осями, если они не заземлены; между корпусом устройства и наружной оболочкой гибкого сетевого кабеля (шнура) н месте подвода в устройстве класса II; между вторичной цепью с независимым потенциалом, которая не является цепью малого напряжения, и незаземленными проводящими частями корпуса; между частями с рабочей изоляцией и доступными для персо
