УДК 6H.MJ.16-r71:006 JJ4 Групп¹ П4

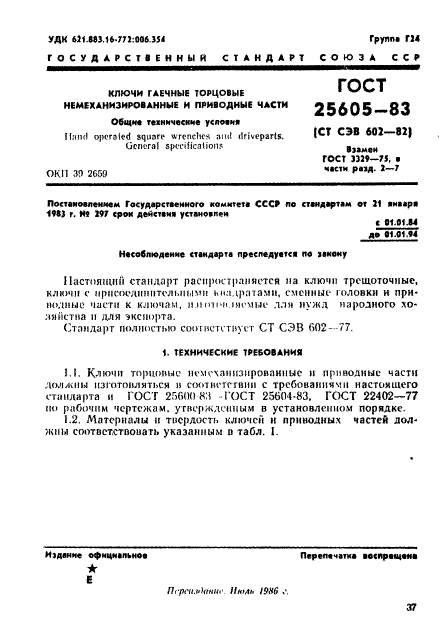

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КЛЮЧИ ГАЕЧНЫЕ ТОРЦОВЫЕ НЕМЕХАНИЗИРОВАННЫЕ И ПРИВОДНЫЕ ЧАСТИ

ГОСТ 25605-83

Обидна технические условия

1Гяп<1 operated square wrenel»es ami ilriveparts. General specifications

OKU 39 2659

|CT СЭВ 602—82)

Влмеи ГОСТ 332*—IS. a части разд. 1—7

Постаиоалеммам Государственного комитета СССР по стандартам от 21 январе 1W г. И* W/ срок действия установи#*

с 01.01.S4

д» B1.01.f4

Несоблюдение стандарта преследуется по яанону

Настоящий стандарт распространяется па ключи трещоточные, ключи с нрнспрдшштелмшмн ысмратами, сменные головки н приводные части к ключам, ннпичмигмыг для нужд народного .хо-ляйстна н для экспорта.

Стандарт полностью соотпстстиуст СТ СЭВ <>02 —77.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

!.I. Ключи торцовые немоханнзированные и приводные части должны изготовляться » соответствии с требованиями настоящего стандарта и ГОСТ 25600-8:1 -ГОСТ 25604-83. ГОСТ 22402-77 по рабочим чертежам, утвержденным в установленном порядке.

I.2. Материалы н твердость ключей н приводных частей должны соответствовать указанным и табл. I.

Псрсн.чЬнш- Июль I9U6

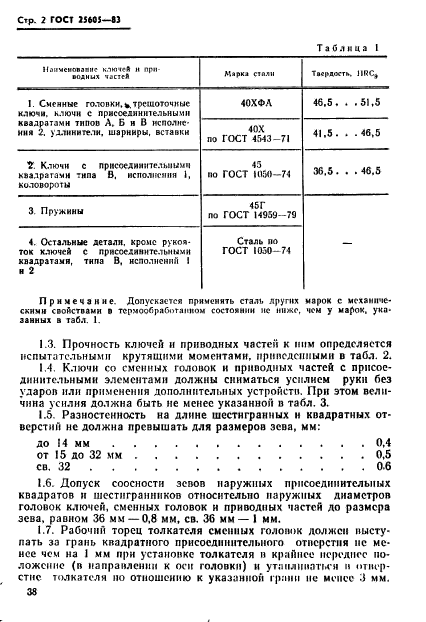

Стр. 2 ГОСТ IS60J— в)

Таблица I

IIдичеиоваии? клим?* н приводных UC5f*	MapKj столп	Т««\|>вост1>. JIRC,
I. Сменные головки. %.трмиоточиые ключи, ключи с приссеаижиельнымн квадратами типов Л. Б и В исполнения 2. удлинители, шарниры, вставки	40ХФА	46,5. . .51,5
	4 ОХ по ГОСТ 4543 —71	41,5. . .46,5
7. Ключи с присоединительными квадратами типа В, исполнения 1, коловороты	45 по ГОСТ 1050-74	36.5. . . 46.5
3. Пружины	45Г по ГОСТ 14959-79	—
4. Остальные детали, кроме рукояток ключей с присоединительными квадратзми, типа В, исполнений 1 и 2	Сталь по ГОСТ 1050- 74	—

Примечание. Допускается применять сталь других марок с механическими свойствами о тсрмооЛработаниом состоянии не ниже, чем у марок, указанных в табл. 1.

1.3. Прочность ключей и приводных частей к ним определяется испытательными крутящими моментами, приведенными о табл. 2.

1.4. Ключи со сменных головок и прноолных частей с присоединительными элементами должны сниматься усилием руки без удароп или применения дополнительных устройств. При этом величина усилия должна быть не менее указанной в табл. 3.

1.5. Разностенность на длине шестигранных и квадратных отверстий не должна превышать для размеров зева, мм:

до 14 мм………….0,4

от 15 до 32 мм…………0,5

св. 32…………..0.6

1.6. Допуск соосности зевов наружных присоединительных

квадрзтов и шестигранников относительно наружных диаметров головок ключей, сменных головок и приводных частей до размера зева, равном 36 мм — 0.8 мм, св. 36 мм — I мм.

1.7. Рабочий торец толкателя сменных голошж должен выступать за грань квадратного присоединительного отверстия не менее чем на 1 мм при установке толкателя и крайнее переднее положение (в направлении к оси головки) и утлнлиилтм’и и отверстие толкателя но отношению к указанной грани не меисс 3 мм.

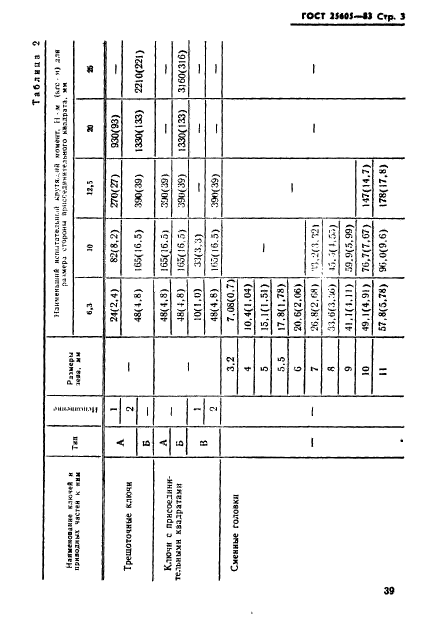

Таблица 2

Маимчоо.1»<и« люч*й и	Тлп	V — \	Размеры	Шычен&зшв исгштатодьпг.’Л крутя . нй илм*мг. И ■ w (кго • >■) а.зд (sa iwrpj стороны П\|М1сгг^»м»юьмого икирата. им
п&нлодмых частей к ним	Тлп	3	1*в«, мм
				в.з	Ю	U.5	X	»
	А	1		24(2.4)	82(8,2)	270(27)	930(93)
Трешоточные ключи	IX	2	—	48(4.8)	165(16.5)	390(39)	1330(133)	2210(221)
	0	—		48(4.8)	165(16.5)	390(39)	1330(133)	2210(221)
Ключи с прнсоелинн-телъиымм кзалратамн	А			48(4,8)	165(16.51	390(39)
Ключи с прнсоелинн-телъиымм кзалратамн	Б			48(4.8)	160(16.5)	390(39)	1330(133)	3160(316)
	В	!		10(1.0)	33(3.3)	—	—	—
	В	2		48(4.8)	165( 16.5)	39«1(39)		—
Схемные головки			3.2	7.08(0.7)
Схемные головки			4	10.4(1.04)
			5	15.1(1.51)	—
			5.5	17.8(1.78)
			С	20.6(2.06)		^—*
	—	—	7	26.8(2.08»	W,2(3.T2l		—	—
			Я	33.«(3..‘И>)	•S. -(1,55)
			9	41.1(1.11)	59.9(5.99)
			10	49.1(4.91)	76.7(7.67)	147(14.7)
	•		II	57.8(5.78)	96.0(9.6)	178(17.8)

ГОСТ 25401-43 Стр. S

|l»»vrm*iii»t чл»«сЛ и пгиалдны* частсй к ннм

	# ж S о	pj	ПйимаяыикЯ иЯ\|<гт«лми<11 кр>тишнА клиент. И м p*ii				(*гс • м) для им
Тип	з	JCB4. ММ
	V X		6.J	10	ПА	J0	ч
		12	67.0(6.7)	48(11.8)	212(21.2)
		13	68.6(6,86)	141(14.1)	249(21.9)
		14	68.6(6,86)	169(16.9)	288(28,8)	•
		15		198(19.8)	331(33.1)
		16			377(37.7)
		17			425(42,5)
		18			477(47.7)
		19		225(22.5)	531(53.1)
		20
		21
		22	“
		23				569(56.9)
		24			569(56.9)
		25			569(56.9)	583(58.3)
		26		—		624(62.4)
		27				665(66.5)
		28				707(70.7)

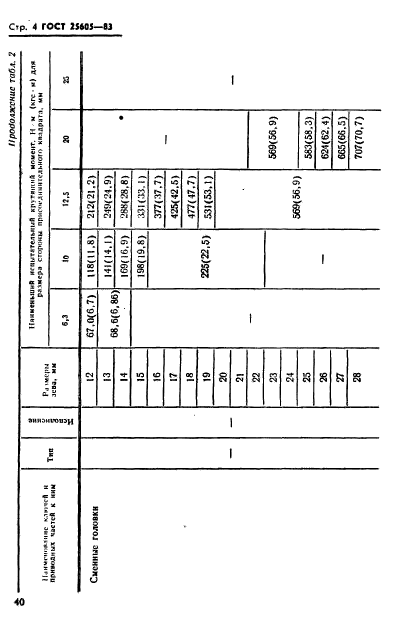

С»р. 4 ГОСТ 25*05—BJ

llpodoAXCHuc табл. 2

Смениыс головки

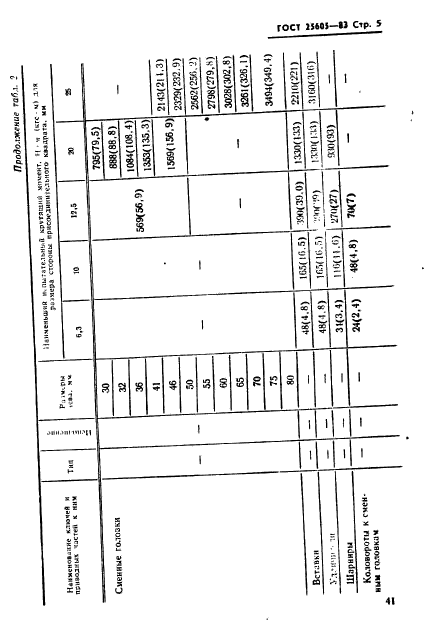

ГОСТ 2560*—«3 Стр. 5

Продолжение табл.

<тр. * гост lms-u

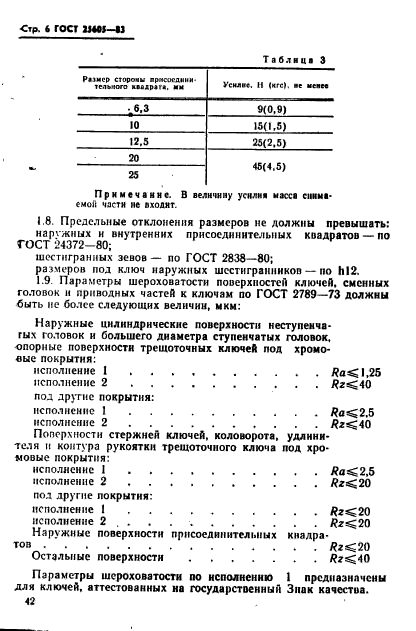

Таблиц» 3

Р«>иср стороны шрмсосамии* тельного лшахpjra. мм	Усил««. II <кге». ве меам
;6,3	9(0,9)
10	15(1.5)
12.5	25(2,5)
20	45(4,5)
25	45(4,5)

Примечание. В величину усилия масса снимаемой части не входят.

18 Предельные отклонения размеров не должны превышать: нар\жных и внутренних присослннительных коадратов — по ГОСТ 24372-80;

шестигранных зевов — по ГОСТ 2838 —80;

размеров под ключ наружных шестигранников — no h 12.

1.9 Параметры шероховатости поверхностей ключей, сменных головок и приводных частей к ключам по ГОСТ 2789-73 должны быть не более следующих величин, мкм:

Наружные цилиндрические поверхности неступенча-гых головок и большего диаметра ступенчатых головок, опорные поверхности трешоточных ключей под хромо

вые покрытия:

исполнение 1……….Яа< 1,25

исполнение 2………./?г<40

под другие покрытия:

исполнение 1……….Ra^ 2.5

исполнение 2……….Rz^40

Поверхности стержней ключей, коловорота, удлинителя п контура рукоятки трещоточного ключа под хромовые покрытия:

исполнение I……….2,5

исполнение 2………./?г<20

под другие покрытия:

исполнение I………./?г<20

исполнение 2 . . . ……..Rz^20

Наружные поверхности присоединительных кнздра-

тов…………../?г<20

Остальные поверхности……./?г<40

Параметры шероховатости по исполнению 1 предназначены для ключей, аттестованных на государственный Знак качества.

ГОСТ 35MS—« Стр. 7

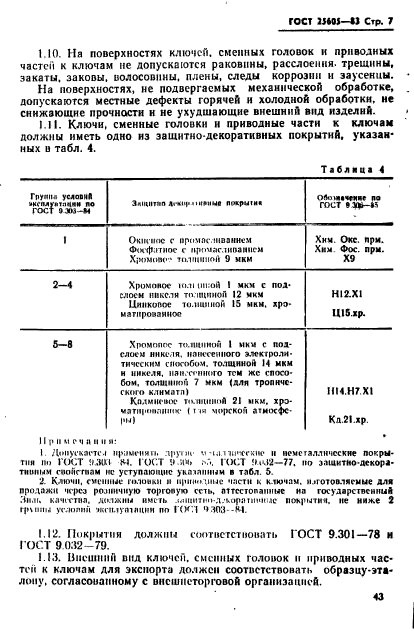

1.10. Ия поверхностях ключей, сменных головок и прнводных частей к ключам не допускаются раковины, расслоения, трещины, закаты, заковы. волосовины, плены, следы коррозии и заусенцы.

На поверхностях, не подвергаемых механической обработке, допускаются местные дефекты горячей н холодной обработки, не снижающие прочности н не ухудшающие внешний вид изделий.

1.11. Ключи, сменные головки и приводные части к ключам должны иметь одно из защитно декоративных покрытий, указанных в табл. 4.

Таблица 4

Груинд усдааМ »КС1М)-*1ЛЧЯИ по ГОСТ Э J03-W	Зшцитяп Л.»11\|»чмим пирит»	ОАоимютаг во ГОСТ «w-t*
1	Окшиос г промпс.шваннем Фогфатное с нромас.тнпаинем Х;м>м1ин<* толщиной 9 мкм	Хим. Охс. при. Хим Фос. прм. Х9
2—4	Хромоиос io.il цн:ой 1 мкм с подслоем никели толщиной 12 мкм Цинкопос толщиной 15 мкм, хрэ-матированное	HI2.XI Ц15.хр.
5-8	Хромопес тминной 1 мкм с подслоем никеля, нанесенного электролитическим способом, толщиной 14 мкм и никеля, наи.с<нного тем же способом. толщиной 7 мкм (для тропического климат) Кплмнсшч- To-lllllllHiA 21 мкм. хрэ-«атирпвлиное (тчя морской атмосфе-I’M)	III4.H7.Xt Ka.2l.xp.

Приме* <1 к и н и:

I Допускаете .1 применяй, другие и-иттегкие и неметаллические покрытии по ГОСТ ‘Ktui W. ГОСТ ‘» а*. ГОСТ !»и»2-77. но элшитно-декорд-тинным спойсмам не уступающие указанный в табл. 5.

2. Ключи, сменные голоикн н иршюдиыс части к ключам, илотоаляемые для продажи через ро.шичную торговую сеть, оттестопанныс иа государственный Зи.и. качества. должны иметь .мшитио-л.-кирапншме покрытии, не ниже 2 rpMiiiii углплнн чкпиуптцнм по ККЛ Ч303—К1.

1.12. Покрытия должны соответствовать ГОСТ 9.301—78 и ГОСТ 9032-79.

1.13. Внешний вид ключей, сменных головок и прнводных час-той к ключам для экспорта должен соответствовал. образцу-эталону. согласованному с внешнеторговой организацией.

Стр. в ГОСТ 25MS—«I

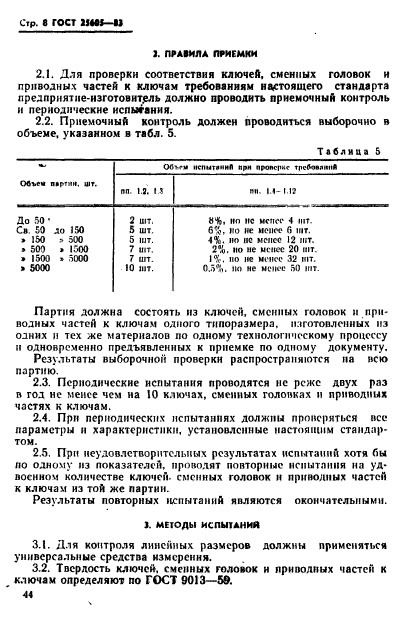

3. ПРАВИЛА ПРИЕМКИ

2.1. Для проверки соответствия ключей, сменных головок н приводных частей к ключам требованиям настоящего стандарта предприятие-изготовитель должно проводить приемочный контроль и периодические испытания.

2.2. Приемочный контроль должен проводиться выборочно в объеме, указанном в табл. 5.

Таблица 5

Объем партии, шт.	OOvrtf испытаний при пропори? трсбоаяимА
Объем партии, шт.	ПП. 1.9. 1 S	ПИ. 1.1- 1.1?
До 50 •	2 шт.	в¹*), но не мепее 4 шт.
Се 50 до 150	5 шт.	6%, no не менее fi шт.
.150 .500	5 шт.	4%. но не менее 12 шт.
. 500 » 1500	7 шт.	2%. но не немее 20 шт.
» 1500 » 5000	7 шт.	1%. но не менее 32 шт.
» 5000	10 шт.	0.5%. но не менее 50 шт.

Партия должна состоять из ключей, сменных головок н приводных частей к ключам одного типоразмера, изготовленных из одних и тех же материалов по одному технологическому процессу и одновременно предъявленных к приемке по одному документу.

Результаты выборочной проверки распространяются на нею партию.

2.3. Периодические испытания проводятся не реже двух раз в год не менее чем на 10 ключах, сменных головках и приводных частях к ключам.

2.4. При периодических испытаниях должны проверяться все параметры н характеристики, установленные настоящим стандартом.

2.5. При неудовлетворительных результатах испытаний хотя бы по одному из показателен, проводят повторные нснытапня на удвоенном количестве ключей, сменных головок н приводных частей к ключам из той же партии.

Результаты повторных испытаний являются окончательными.

J. МЕТОДЫ ИСПЫТАНИЯ

3.1. Для контроля линейных размеров должны применяться универсальные средства измерения.

3.2. Твердость ключей, сменных головок и приводных частей к ключам определяют по ГОСТ 9013-59.

ГОСТ 2560J—tJ Стр. t

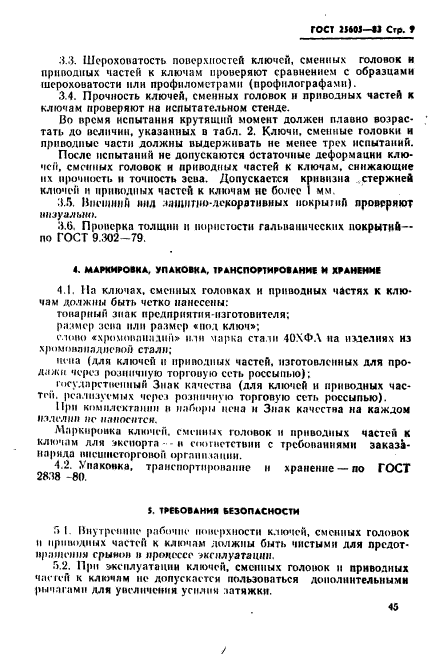

3.3. Шероховатость поверхностей ключей, сменных головок и приводных частей к ключам проверяют сравнением с образцами шероховатости или профнлометрами (профнлографамн).

3.4. Прочность ключей, сменных головок н приводных частей к ключам проверяют на испытательном стенде.

Во время испытания крутящий момент должен плавно возрастать до величин, указанных в табл. 2. Ключи, сменные головки и приводные части должны выдерживать не менее трех испытаний.

После испытаний не допускаются остаточные деформации клю* чей, сменных головок и приводных частей к ключам, снижающие их прочность и точность зева. Допускается кривизна „ стержней ключей и приводных частей к ключам не более I мм.

3.5. Внешний нил злшнЛ’О-лскоратнвных нокрыгпй проверяют

визуально.

3.0. Проверка толщин и пористости гальванических покрытий-* по ГОСТ 9.302 — 79.

4. МАРКИРОВКА. УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

4.1. На ключах, сменных головках н приводных частях к ключам должны быть четко нанесены:

товарный знак предприятия-изготовителя; размер зона или размер «иод ключ»;

с.юно «хромованаднй» или марка стали 40ХФЛ на изделиях нз хромовлнялнепой стали;

иена (для ключей и приводных частей, изготовленных для продажи через розничную торговую сеть россыныо);

государственный Знак качества (для ключей и приводных частей. реализуемых через розничную торговую сеть россыпью).

При комплектации и наборы пена и Знак качества на каждом изделии иг наносится.

Маркировка ключей, сменных головок и приводных частей к ключам для экспортан соогиетствин с требованиями заказЬ-нарнда внешнеторговой организации.

•1.2. Упаковка, транспортирование и хранение —по ГОСТ 2838 -80.

5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

5 |. Внутренние рабочие поверхности ключей, сменных головок и приводных частей к ключам должны быть чистыми для предот-вращения срынои в процессе эксплуатации

5.2. При эксплуатации ключей, сменных головок и приводных частей к ключам не допускается пользоваться дополнительными рычагами для увеличения усилим затяжки.

Стр. 10 ГОСТ 25M5-I3

4. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6.1. Изготовитель должен гарантировать соответствие ключей, сменных головок н приводных частей к ключам требованиям на-стоящего стандарта при соблюдении условий эксплуатации н хранения, установленные настоящим стандартом.

6.2. Гарантийный срок эксплуатации — 12 мес. со дня продажи через розничную торговую сеть, а для внерыночного потребле* мня — с момента получения потребителем.’

Группа Г24

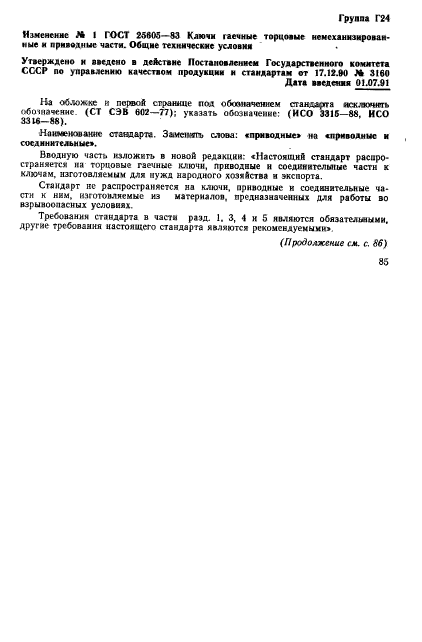

Изменение .** I ГОСТ 25605-83 Ключи печные торимые иемсханнзирован-иые м приводные части. Общие технические условии

Утверждено и введено в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 17.12.90 М 3160

Дата введения 01.07.01

На обложке и первой странице под обсомтвимеы стандарта исключать обозначение. (СТ СЭВ 602—77); указать обозначение: (ИСО 3316—88, ИСО 3316— 88).

Наименование стандарта. Заметит. слова: «приводные» на «приводные и соединительные».

Вводную часть юложигь в новой редакции; «Настоящий стандарт распространяете* на торцовые гаечные ключи, приводные и соединительные части к ключам, изготовляемым для нужд народного хозяйства и экспорта.

Стандарт не распространяется на ключи, приводные и соединительные части к ним, изготовляемые из материалов, предназначенных для работы во взрывоопасных условиях.

Требовании стандарта в части разд. 1. 3, 4 н 5 ивляются обяэатслышми. другие требования настоящего стандарта являются рекомендуемыми»

(Продолжение см. с. 86)

(Продолжение изменения к ГОСТ 2S60$—83}

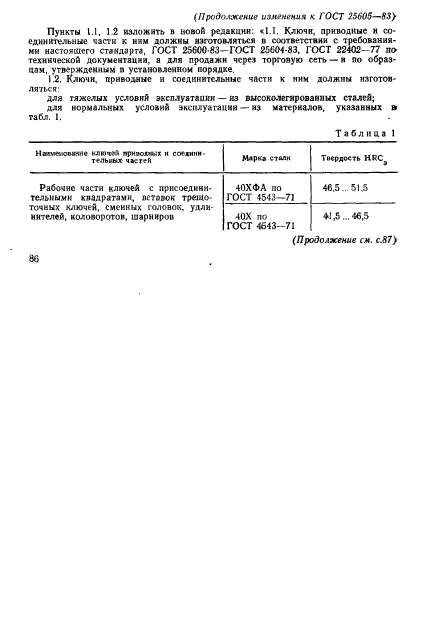

Пункты 1.1. 15 изложить н новой редакции: «1.1. Ключи, приводные и соединительные чзсти к ним должны изготовляться в соответствии с требованиями настоящего стандарта, ГОСТ 25600 83—ГОСТ 25604-83, ГОСТ 22402— 77 по технической документации, а для продажи через торговую сеть—■ и по образцам, утвержденным п установленном порядке.

1.2. Ключи, приводные и соединительные части к ним должны изготовляться:

для тяжелых условий эхеллуатаики — из высоколегированных стялсй;

для нормальных условий эксплуатации — из материалов, указанных в габл. I.

Таблица 1

Наяипювшне ключ*) иривоилех и соешпи ■ тельиых- чктей	М*рк» МИК	Тиердость HRC_a
Рабочие части ключей с присоедини	40ХФА по	46.5… 51J5
тельными квадратами, «ставок трещо	ГОСТ 4543-71
точных ключей, сменных головок, удлинителей, коловоротов, шарниров	40Х по	♦1 ,5… 46,5
	ГОСТ 4643-71

(Продолжение см. с.87>

(Продолжение изменения к ГОСТ 25605-83)

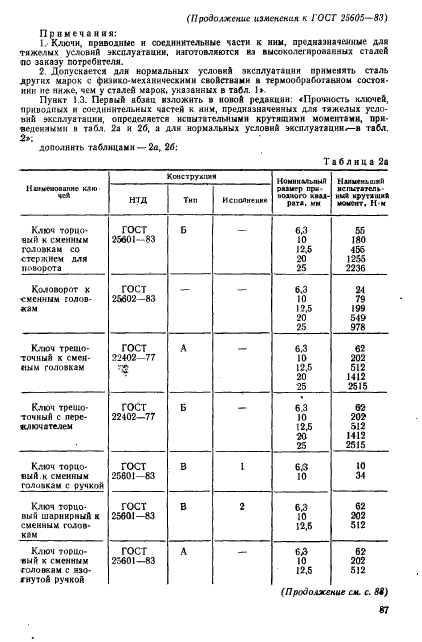

Примечания:

1. Ключи, приводные и соединительные части к ним, предназначенные для тяжелых условий эксплуатации, изготовляются из высоколегированных сталей по заказу потребителя.

2. Допускается для нормальных условий эксплуатации применять сталь других марок с физико-механическими свойствами в термообрабоганиом состоя* ник не ниже, чем у сталей марок, указанных в табл. I».

Пункт 1.3. Первый абзац изложить и иоиоА редакции. «Прочность ключей, приводных и соединительных частей к ним, предназначенных для тяжелых усло-мйй эксплуатации, определяется испытатсльиыми крутящими моментами, приведенными и таб.1. 2а и 26, а для нормальных условий эксплуатации,—в табл. 2»;

дополнить таблицами — 2а, 26:

Таблица 2а

Нымстюоаинс кдю чей	Коне трухи**			МомикдеышЛ р»>и?р при-полного ямд-рат«. ии	Иаиммьшвй испытатель ни* крутят** момент. Н м
Нымстюоаинс кдю чей	нтд	Тип	Исполнение	МомикдеышЛ р»>и?р при-полного ямд-рат«. ии	Иаиммьшвй испытатель ни* крутят** момент. Н м
Ключ торцо	ГОСТ	Б	_	6.3	55
вый к сменным	25601-83			10	180
головкам со				12.5	455
стержнем лля				20	1255
поворота				25	2236
Коловорот к	ГОСТ	_	_шг—	6.3	24
сменным голов	25602 —83			10	79
кам				12.5	199
				20	549
				25	978
Ключ трещо	ГОСТ	А	_	6.3	62
точный х смен	22402-77			10	202
ным головкам	Г** УХ			12.5	512
				20	1412
				25	2515
Ключ трещо	гост	Б	_	» 6.3	62
точный с пере	22402-77			10	202
ел юч а гелем				12.5	512
				20	1412
				25	2515
Ключ торцо	ГОСТ	В	1	6.5	10
вый к сменным	•25601—83			10	34
головкам с ручкой
Ключ торцо	гост	В	2	6.3	62
вый шарнирный к	25601—83			10	202
сменным голов				12,5	512
кам
Kll04 торцо	гост	А		6,3	62
вый к сменным	2:601-83			10	202
головкам с изо				12.5	512
гнутой ручкой

(Продолжение см. с. 81)

(11 родо,ужение изменения к ГОСТ 25605- 83)

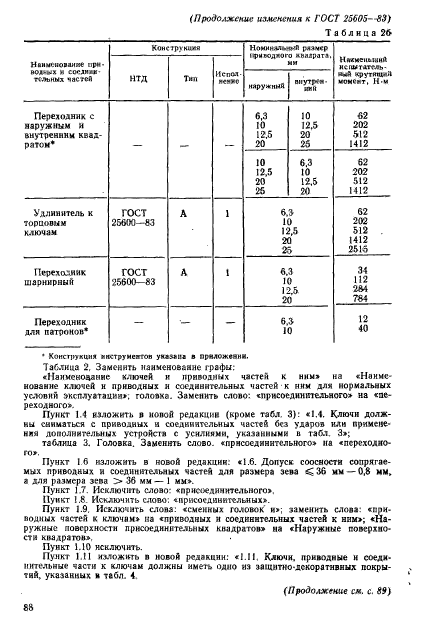

Таблица 26

HmiM’jiiooiCKf приводных и еоелижи-тельимх частей	Коне труните			НоиинлзьчиЛ рлаякр иркоодяого нвллраг*. НИ		Н мисныннй иепмтйтель-крутит*» момент, Н’И
	НТД	Тип	Испод-мме	НоиинлзьчиЛ рлаякр иркоодяого нвллраг*. НИ
	НТД	Тип	Испод-мме	нйружнИА	внутри» • ИИ ft
Переходник с				6,3	10	62
наружным и				10	12.5	202
внутренним квад				12.5	20	512
ратом*	—		—	20	25	1412
				10	6.3	62
				12,5	10	202
				20	12.5	512
				25	20	1412
Удлинитель к	ГОСТ	А	1	6.3		62
торцовым	25600-83			10		202
ключам				12.5		512 .
				20		1412
				2о		2515
Переходник	ГОСТ	А	1	6.3		34
шарнирный	25600—83			10		112
				12,5		2&4
				20		7&4
Переходник	_	•		6.3		12
для патронов*				10		4U

• Конструкция инструментов у к*** и* в приложении.

1 зСлицз 2. Заменить наименование графи:

«Наименование ключей к привозных частей к ним» на «Нанмс-нованне ключей и приводных и соединительных частей к ним дли нормальных условий эксплуатации», головка. Заменить слово: «присоединительного» на «переходного».

Пункт 1.4 изложить в попой редакции (кроме табл. 3): «1.4. Ключи должны сниматься с приводных и соединительных частей без ударов иди применения дополнительных устройств с усилиями, указанными в табл. 3»;

таблица 3. Головка. Заменить слово, «присоединительного» на «переходного».

Пункт 16 изложить в новой редакции: «1.6. Допуск соосности сопрягаемых приводных и соединительных частей для размера зева ^36 мм—0,8 мм, а для размера зева > 36 мм — 1 мм».

Пункт 1.7. Иеклюнгть слово: «присоединительного».

Пункт 1.8. Исключить слово: «присоединительных».

Пункт 1.9. Исключить слова: «сменных головок и»; заменить слова: «приводных частей к ключам» на «приводных и соединительных частей к ним»; «Наружные поверхности присоединительных квадратов» на «Наружные поверхности квадратов».

Пункт 1.10 исключить.

Пункт 1.11 изложить в новой редакции: «1.11, Ключи, приводные и соединительные части к ключам должны иметь одно из защитно-декоративных покрытий, указанных в табл. 4

(Продолжение см. с. 89)

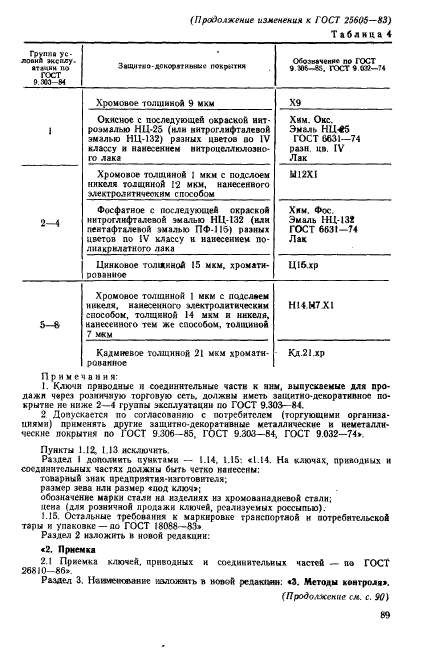

(Продолжение изменения к ГОСТ 25606—S3)

Таблица 4

Группа условий эксплуатации по ГОСТ Р ам-м	3*1Ц)1Г«0-ХЧК0р»ГИ until- покрытия	ОЛоге»ч«ин« по ГОСТ 9.306-45. ГОСТ 9 «И—74
	Хромовое толщиной 9 мкм	Х9
1	Окис нос с последующей окраской нитроэмалью НЦ-25 (или нитроглифтзлеаой эмалью НЦ-132) разных цветов no IV классу и нанесением иитроцеллюлозио-го лака	Хим. Оке. Эмаль НЦ«5 ГОСТ 6631-74 рази цв. IV Лак
	Хромовое толщиной 1 мкм с подслоем никеля толщиной 12 мкм, нанесенного электролитическим способом	U12XI
2-4	Фосфатное с последующей окраской нитроглкфталсвой эмалью НЦ-132 (ели пентафгалеиой эмалью ПФ-11&) разных цветов no IV классу к нанесением по-лнакрнлатного лака	Хим. Фос Эмаль НЦ-132 ГОСТ 6631-74 Лак
	Цинковое толщиной 15 мкм, хромати-рованио®	Ц16.хр
Ь-%	Хромовое толщиной I мкм с падсд*ем никеля, нанесенного «лектролитнческии способом, толщиной 14 мкм н никеля, нанесенного тем же способом, толщиной 7 мкм	H14H7XI
	Кадмиевое толщиной 21 мкм хроматя-роваиное	Кд.21.хр

Примечания;

1. Ключи првводные и соединительные части к зим, выпускаемые для продажи Ч«реэ розничную торговую сеть. должны иметь защитно-декоративно? покрытие не ниже 2—4 группы эксплуатации по ГОСТ 9.30;*—84.

2 Допускается по согласованию с потребителем (торгующими организациями) применять другие защитно-декоративные металлические и неметаллические покрытия по ГОСТ 9.306-85, ГОСТ 9.303-84, ГОСТ 9.032-74*.

Пункты 1.12, 1.13 исключить.

Раздел I дополнить пунктами — 1.14. 1.15: «1.14. На ключах, приводных и соединительных частях должны быть четко нанесены:

товарный знак предприятия-изготовителя;

размер зева или размер «под ключ»;

обозначение марки стали ни изделиях из хромовакалиевой стали;

цена (для розничной продажи ключей, реализуемых россыпью).

1-15- Остальные требования к маркировке транслортяой н потребительской тары и упаковке —по ГОСТ 18088—вЗ»

Раздел 2 изложить к новой редакции:

«2. Приемка

2.1 Приемка ключей, приводных и соединительных частей — по ГОСТ 26810-86».

Раздел 3. Неииетжанкс наложить в новой редакции: «3. Методы контроля».

(Продолжение см. с. 90)

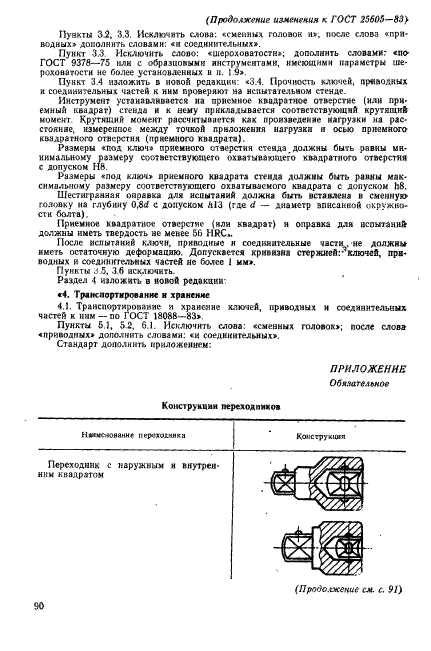

(Продолжение изменения к ГОСТ 2560S—83)

Пункты 3,2. 3.3. Исключить слова: «сменных головок и», после слова «приводных* дополнить словами: «я соединительных».

Пункт 3.3. Исключить слово: «шероховатости»; дополнить словами: «по ГОСТ 9378—75 или с образцовыми инструментами, имгюшими параметры шероховатости не более установленных в п. 1.9».

Пункт 3.4 изложить в новой редакции: «3.4. Прочность ключей, приводных и соединительных частей к ним проверяют на испыга (елъном стенде.

Инструмент устанавливается на приемное квадратное отверстие (или приемный квадрат) стенда и к нему прикладывается соответствующий крутящий момент. Крутящий момент рассчитывается как произведение нагрузки на расстояние, измеренное между точкой приложения нагрузки и осью приемного квадратного отверстии (приемного квадрата).

Размеры «под ключ» приемного отверстия стенда должны быть равны минимальному размеру соответствующего охватывающего квадратного отверстия с допуском Н8.

Размеры «под ключ» приемного квадрата спила должны быть раины максимальному размеру соответствующего охватываемого квадрата с допуском Ь8.

Шестигранная оправка для исиытаний должна быть вставлена в сменную головку на глубину 0,8d с допуском А13 (где d — днаметр вписанной окружности болта).

Приемное квадратное отверстие (или квадрат) и оправха для испытаний должны иметь твердость не менее 56 HRC.,

После исиытаний ключи, приводные и соединительные части не должны иметь остаточную деформацию Допускается кривизна стержясй:-’ключей, приводных и соединнгельмых частей не более 1 мм».

Пункты J.5, 3.6 исключить.

Раздел 4 изложить в новой редакции

*4. Транспортирование и хранение

4,1. Транспортирование и хранение ключей, приводных и соединительных частей к ним — по ГОСТ 18088-83».

Пункты 5.1, 52. 6.1. Исключить слова: «сменных головок»; после слова «приводных» дополнить словами: «и соединительных».

Стандарт дололитъ приложением:

ПРИЛОЖЕНИЕ

Обязательное

Конструкции переходников

Н ««снование перехоти к а

Каисгру.сцкп
