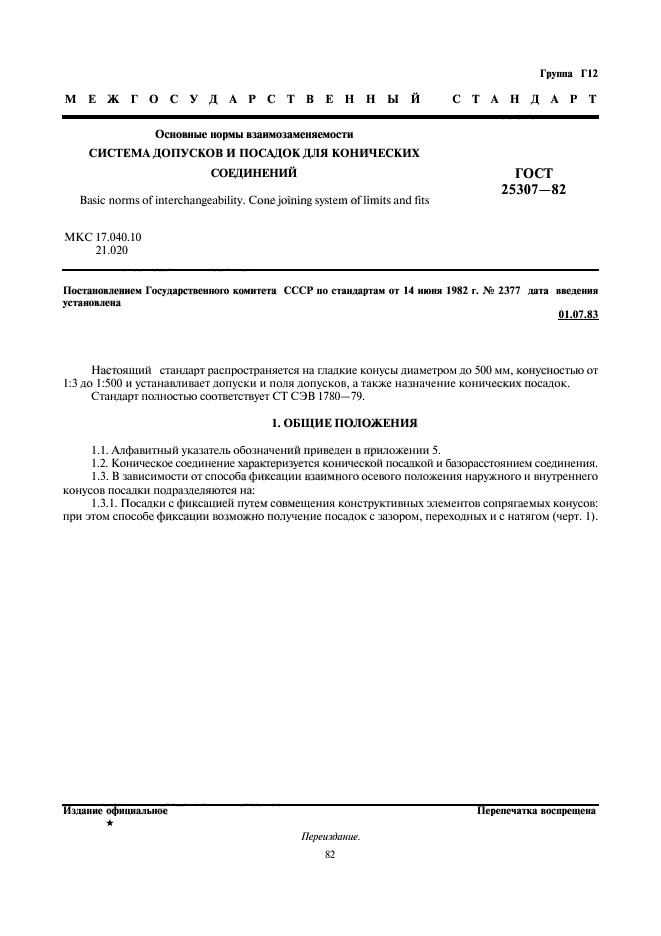

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ

СИСТЕМА ДОПУСКОВ И ПОСАДОК
ДЛЯ КОНИЧЕСКИХ СОЕДИНЕНИЙ

ГОСТ 25307-82
(СТ СЭВ 1780-79)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

РАЗРАБОТАН Министерством станкостроительной и инструментальной промышленности

ИСПОЛНИТЕЛИ

М.А. Палей (руководитель темы), Л.Б. Свичар

ВНЕСЁН Министерством станкостроительной и инструментальной промышленности

Зам. министра Н.А. Паничев

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 14 июня 1982 г. № 2377

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Основные нормы взаимозаменяемости СИСТЕМА ДОПУСКОВ И ПОСАДОК ДЛЯ КОНИЧЕСКИХ СОЕДИНЕНИЙ Basic norms of inter changeability. Cone joining system of limits and fits

ГОСТ 25307-82 (СТ СЭВ 1780-79)

Постановлением Государственного комитета СССР по стандартам от 14 июня 1982 г. срок действия установлен

с 01.07 1983 г.

до 01.07 1993 г.

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на гладкие конусы диаметром до 500 мм, конусностью от 1:3 до 1:500 и устанавливает допуски и поля допусков, а также назначение конических посадок.

Стандарт полностью соответствует СТ СЭВ 1780-79.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Алфавитный указатель обозначений приведен в справочном приложении 5.

1.2. Коническое соединение характеризуется конической посадкой и базорасстоянием соединения.

1.3. В зависимости от способа фиксации взаимного осевого положения наружного и внутреннего конусов посадки подразделяются на:

1.3.1. Посадки с фиксацией путем совмещения конструктивных элементов сопрягаемых конусов: при этом способе фиксации возможно получение посадок с зазором, переходных и с натягом (черт. 1).

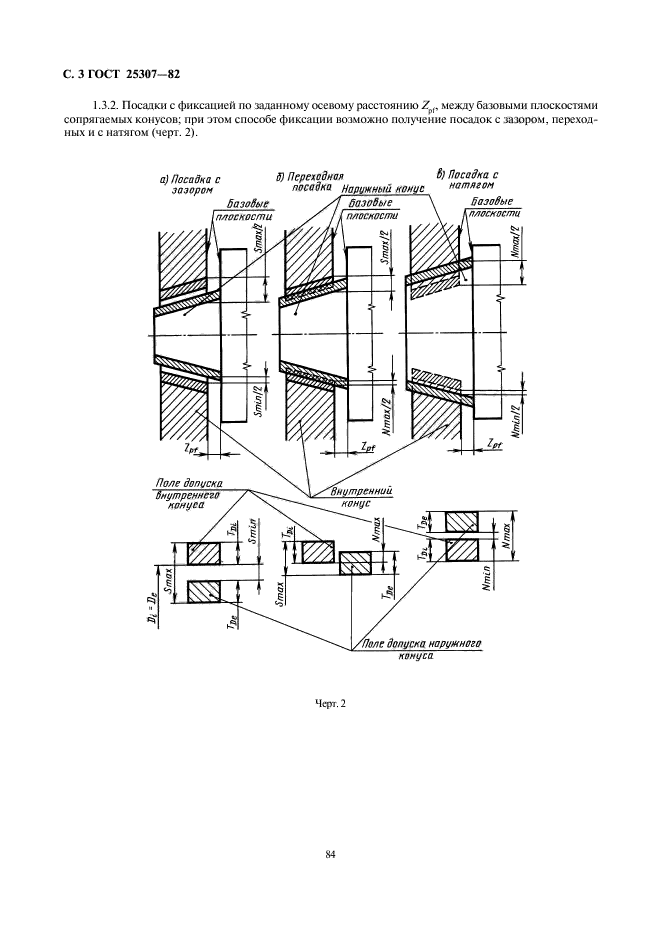

1.3.2. Посадки с фиксацией по заданному осевому расстоянию Z_pf, между базовыми плоскостями сопрягаемых конусов; при этом способе фиксации возможно получение посадок с зазором, переходных и с натягом (черт. 2).

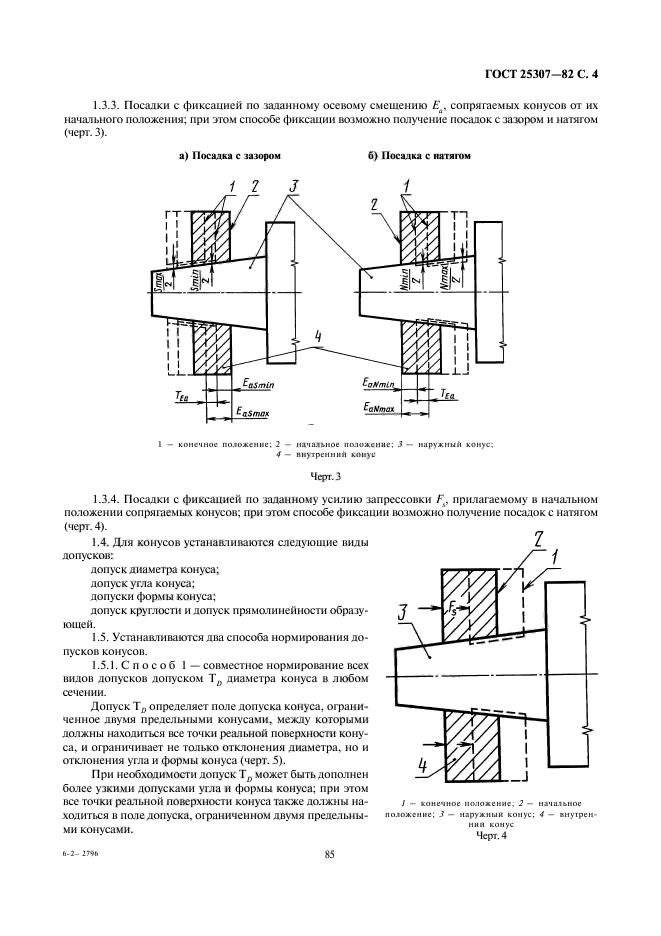

1.3.3. Посадки с фиксацией по заданному осевому смещению E_а, сопрягаемых конусов от их начального положения; при этом способе фиксации возможно получение посадок с зазором и натягом (черт. 3).

1.3.4. Посадки с фиксацией по заданному усилию запрессовки F_s, прилагаемому в начальном положении сопрягаемых конусов; при этом способе фиксации возможно получение посадок с натягом (черт. 4).

1.4. Для конусов устанавливаются следующие виды допусков:

допуск диаметра конуса;

допуск угла конуса;

допуски формы конуса;

допуск круглости и допуск прямолинейности образующей.

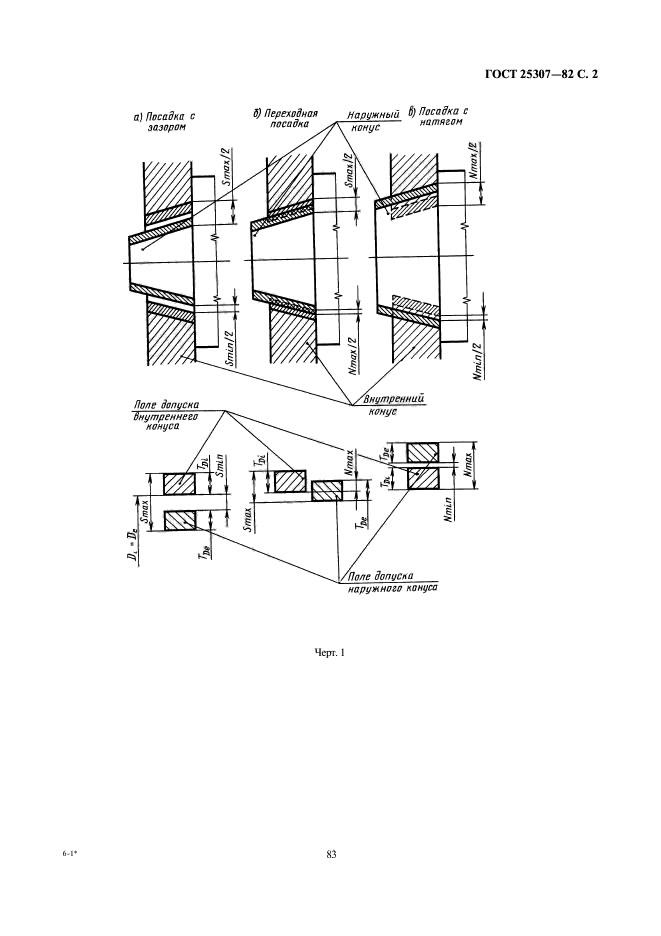

Черт. 1

1.5. Устанавливаются два способа нормирования допусков конусов.

1.5.1. Способ 1 — совместное нормирование всех видов допусков допуском T_D диаметра конуса в любом сечении.

Допуск t_d определяет поле допуска конуса, ограниченное двумя предельными конусами, между которыми должны находиться все точки реальной поверхности конуса, и ограничивает не только отклонения диаметра, но и отклонения угла и формы конуса (черт. 5).

Черт. 2

1 — конечное положение; 2 — начальное положение; 3 — наружный конус; 4 — внутренний конус

Черт. 3

1 — конечное положение; 2 — начальное положение; 3 — наружный конус; 4 — внутренний конус

Черт. 4

При необходимости допуск T_D может быть дополнен более узкими допусками угла и формы конуса; при этом все точки реальной поверхности конуса также должны находиться в поле допуска ограниченном двумя предельными конусами.

1 — реальная поверхность; 2 — поле допуска конуса; 3 — наибольший предельный конус; 4 — наименьший предельный конус

Черт. 5

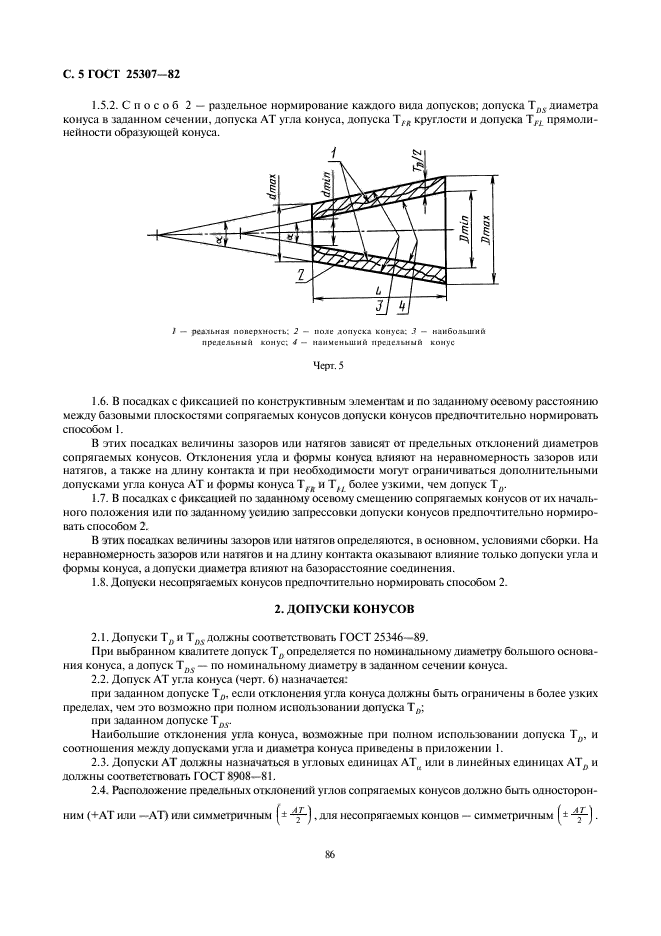

1.5.2. Способ 2 — раздельное нормирование каждого вида допусков; допуска T_DS диаметра конуса в заданном сечении, допуска AT угла конуса, допуска T_FR круглости и допуска T_FL прямолинейности образующей конуса.

1.6. В посадках с фиксацией по конструктивным элементам и по заданному осевому расстоянию между базовыми плоскостями сопрягаемых конусов допуски конусов предпочтительно нормировать способом 1.

В этих посадках величины зазоров или натягов зависят от предельных отклонений диаметров сопрягаемых конусов. Отклонения угла и формы конуса влияют на неравномерность зазоров или натягов, а также на длину контакта и при необходимости смогут ограничиваться дополнительными допусками угла конуса AT и формы конуса T_FR и T_FL более узкими, чем допуск T_D.

1.7. В посадках с фиксацией по заданному осевому смещению сопрягаемых конусов от их начального положения или по заданному усилию запрессовки допуски конусов предпочтительно нормировать способом 2.

В этих посадках величины зазоров или натягов определяются, в основном, условиями сборки. На неравномерность зазоров или натягов и на длину контакта оказывают влияние только допуски угла и формы конуса, а допуски диаметра влияют на базорасстояние соединения.

1.8. Допуски несопрягаемых конусов предпочтительно нормировать способом 2.

2. ДОПУСКИ КОНУСОВ

2.1. Допуски T_D и T_DS должны соответствовать ГОСТ 25346-82.

При выбранном квалитете допуск T_D определяется по номинальному диаметру большого основания конуса, а допуск T_DS — по номинальному диаметру в заданном сечении конуса.

2.2. Допуск AT угла конуса (черт. 6) назначается:

при заданном допуске T_D, если отклонения угла конуса должны быть ограничены в более узких пределах, чем это возможно при полном использовании допуска T_D;

при заданном допуске T_DS.

Наибольшие отклонения угла конуса, возможные при полном использовании допуска T_D, и соотношения между допусками угла и диаметра конуса приведены в справочном приложении 1.

2.3. Допуски AT должны назначаться в угловых единицах АТ_α или в линейных единицах AT_D и должны соответствовать ГОСТ 8908-81.

2.4. Расположение предельных отклонений углов сопрягаемых конусов должно быть односторонним (+АТ или -AT) или симметричным , для несопрягаемых концов симметричным .

Черт. 6

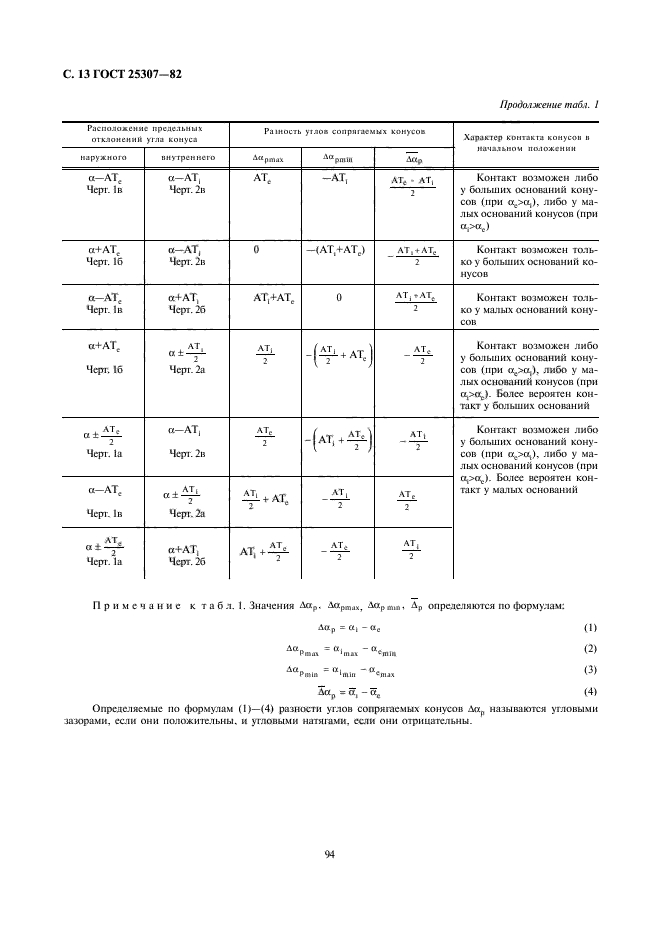

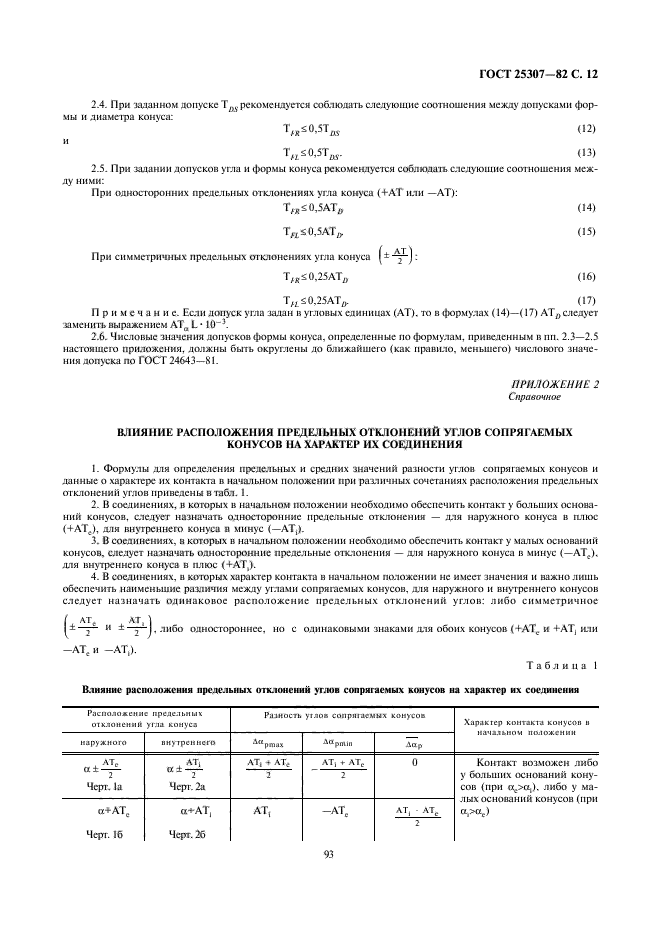

Данные о влиянии расположения предельных отклонений углов сопрягаемых конусов на характер их соединения приведены в справочном приложении 2.

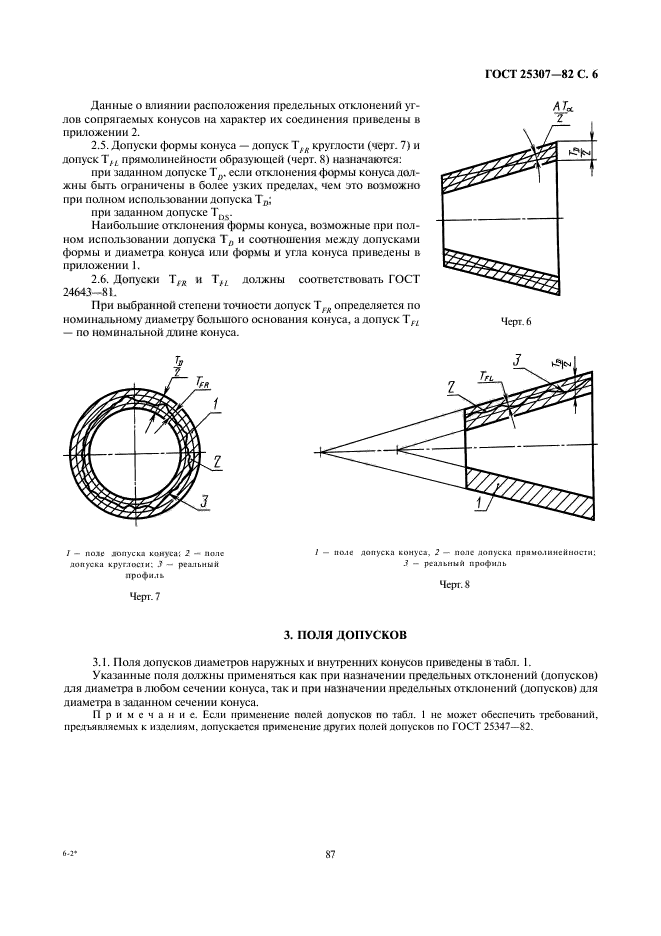

2.5. Допуски формы конуса — допуск T_FR круглости (черт. 7) и допуск T_FL прямолинейности образующей (черт. назначаются:

при заданном допуске T_D, если отклонения формы конуса должны быть ограничены в более узких пределах, чем это возможно при полном использовании допускаT_D,

при заданном допуске T_DS.

Наибольшие отклонения формы конуса, возможные при полном использовании допуска T_D и соотношения между допусками формы и диаметра конуса или формы и угла конуса приведены в справочном приложении 1.

2.6. Допуски Т_FR и T_FL должны соответствовать ГОСТ 24643-81.

При выбранной степени точности допуск T_FR определяется по номинальному диаметру большого основания конуса, а допуск T_FL — по номинальной длине конуса.

1 — поле допуска конуса;

2 — поле допуска круглости;

3 — реальный профиль

Черт. 7

1 — поле допуска конуса; 2 — поле допуска прямолинейности; 3 — реальный профиль

Черт. 8

3. ПОЛЯ ДОПУСКОВ

3.1. Поля допусков диаметров наружных и внутренних конусов приведены в табл. 1.

Указанные поля должны применяться как при назначении предельных отклонений (допусков) для диаметра в любом сечении конуса, так и при назначении предельных отклонений (допусков) для диаметра в заданном сечении конуса.

Примечание. Если применение полей допусков по табл. 1 не может обеспечить требований, предъявляемых к изделиям, допускается применение других полей допусков по ГОСТ 25347-82.

3.2. Выбор полей допусков из табл. 1 производится с учетом способа фиксации взаимного осевого положения сопрягаемых конусов.

3.2.1. В посадках с фиксацией по конструктивным элементам или по заданному осевому расстоянию между базовыми плоскостями сопрягаемых конусов следует применять поля допусков не грубее 9-го квалитета с основным отклонением: для внутренних конусов — Н, для наружных конусов — с любым из числа указанных в табл. 1.

3.2.2. В посадках с фиксацией по заданному смещению сопрягаемых конусов от начального положения или по заданному усилию запрессовки следует применять поля допусков от 8-го до 12-го квалитетов с основными отклонениями: для внутренних конусов Н (предпочтительно), J_s или N, для наружных конусов h, j_s или k. В обоснованных случаях допускается применять поля допусков точнее 8-го квалитета.

3.3. Предельные отклонения диаметров конусов, соответствующие полям допусков, приведенным в табл. 1, — по ГОСТ 25347-82 и по табл. 2 для полей допусков, устанавливаемых дополнительно к ГОСТ 25347-82.

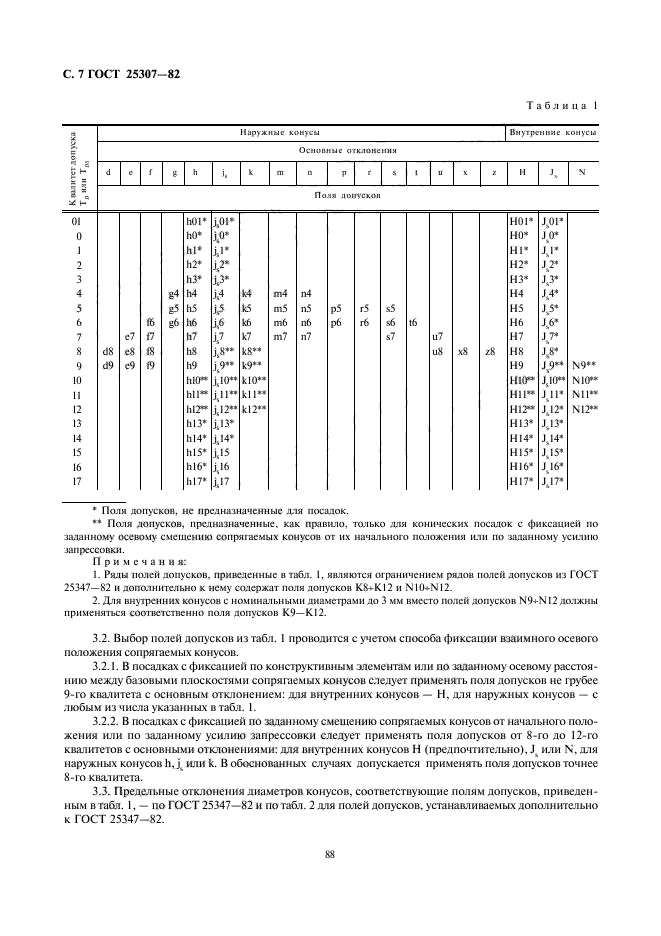

Таблица 1

Квалитет допуска TD или ТDS	Наружные конусы																			Внутренние конусы
	Основные отклонения
	d	e			f	g		h	jS	k	m	n	p	r	s	t	u	x	z	H	JS	N
	Поля допусков
01								h0l*	jS01*											Н01*	JS01*
0								h0*	jS0*											Н0*	JS0*
1								h1*	jS1*											H1*	JS1*
2								h2*	jS2*											Н2*	JS2*
3								h3*	jS3*											Н3*	JS3*
4							g4	h4	jS4	k4	m4	n4								Н4	JS4*
5							g5	h5	jS5	k5	m5	n5	p5	r5	s5					Н5	JS5*
6				f6			g6	h6	jS6	k6	m6	n6	р6	г6	s6	t6				Н6	JS6*
7			e7	f7				h7	jS7	k7	m7	n7			s7		u7			Н7	JS7*
8	d8		e8	f8				h8	jS8**	k8**							u8	x8	z8	Н8	JS8*
9	d9		e9	f9				h9	jS9**	k9**										Н9	JS9**	N9**
10								h10**	jS10**	k10**										Н10**	JS10**	N10**
11								h11**	jS11**	k11**										Н11**	JS11*	N11**
12								h12**	jS12**	k12**										Н12**	J812*	N12**
13								h13*	jS13*											H13*	JS13*
14								h14*	jS14*											H14*	JS14*
15								h15*	jS15											H15*	JS15*
16								h16*	jS16											H16*	JS16*
17								h17*	jS17											H17*	JS17*

* — поля допусков, не предназначенные для посадок.

** — поля допусков, предназначенные, как правило, только для конических посадок с фиксацией по заданному осевому смещению сопрягаемых конусов от их начального положения или по заданному усилию запрессовки.

Примечания:

1. Ряды полей допусков, приведенные в табл. 1, являются ограничением рядов полей допусков из ГОСТ 25347-82 и дополнительно к нему содержат поля допусков К8 ÷ К12 и N10 ÷ N12.

2. Для внутренних конусов с номинальными диаметрами до 3 мм вместо полей допусков N9 ÷ N12 должны применяться соответственно поля допусков К9 ÷ К12.

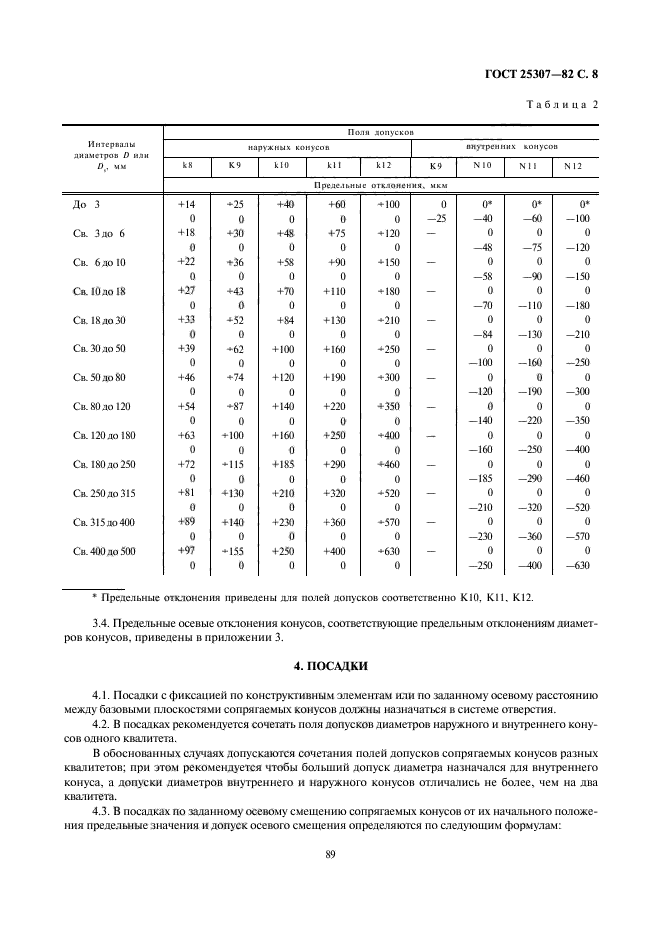

Таблица 2

Интервал диаметров D или DS, мм	Поля допусков
	наружных конусов					внутренних конусов
	k8	k9	k10	k11	k12	К9	N10		N11		N12
	Предельные отклонения, мкм
До 3	+14	+25	+40	+60	+100	0		0*		0*		0*
Св. 3	0	0	0	0	0	-25		-40		-60		-100
до 6	+18	+30	+48	+75	+120	—		0		0		0
Св. 6	0	0	0	0	0	—		-48		-75		-120
до 10	+22	+36	+58	+90	+150	—		0		0		0
Св. 10	0	0	0	0	0	—		-58		-90		-150
до 18	+27	+43	+70	+110	+180	—		0		0		0
Св. 18	0	0	0	0	0	—		-70		-110		-180
до 30	+33	+52	+84	+130	+210	—		0		0		0
Св. 30	0	0	0	0	0	—		-84		-130		-210
до 50	+39	+62	+100	+160	+250	—		0		0		0
Св. 50	0	0	0	0	0	—		-100		-160		-250
до 80	+46	+74	+120	+190	+300	—		0		0		0
Св. 80	0	0	0	0	0	—		-120		-190		-300
до 120	+54	+87	+140	+220	+350	—		0		0		0
Св. 120	0	0	0	0	0	—		-140		-220		-350
до 180	+63	+100	+160	+250	+400	—		0		0		0
Св. 180	0	0	0	0	0	—		-160		-250		-400
до 250	+72	+115	+185	+290	+460	—		0		0		0
Св. 250	0	0	0	0	0	—		-185		-290		-460
до 315	+81	+130	+210	+320	+520	—		0		0		0
Св. 315	0	0	0	0	0	—		-210		-320		-520
до 400	+89	+140	+230	+360	+570	—		0		0		0
Св. 400	0	0	0	0	0	—		-230		-360		-570
до 500	+97	+155	+250	+400	+630	—		0		0		0
	0	0	0	0	0	—		-250		-400		-630

* Предельные отклонения приведены для полей допусков соответственно К10, К11, К12.

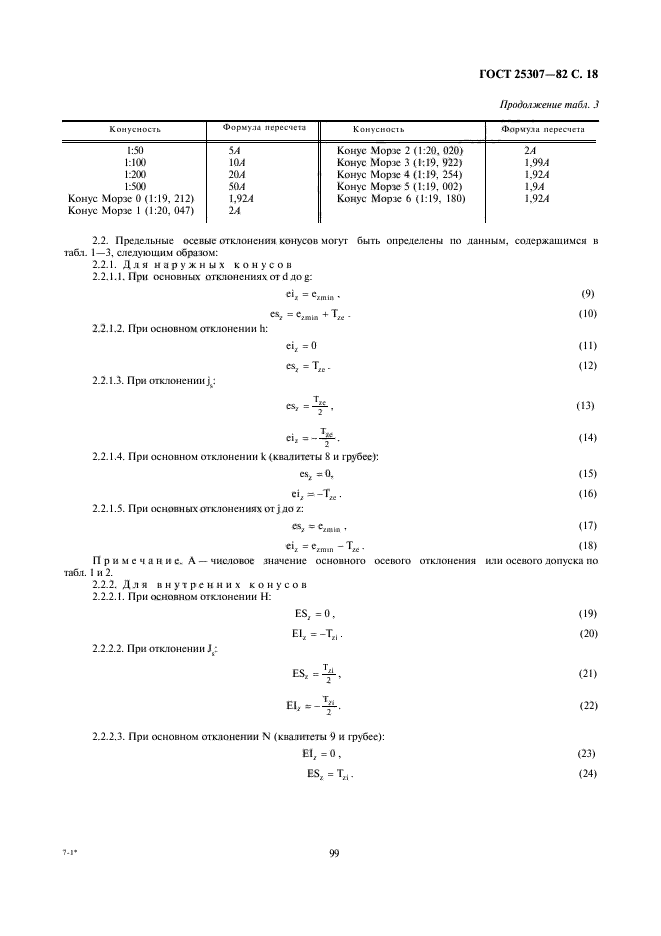

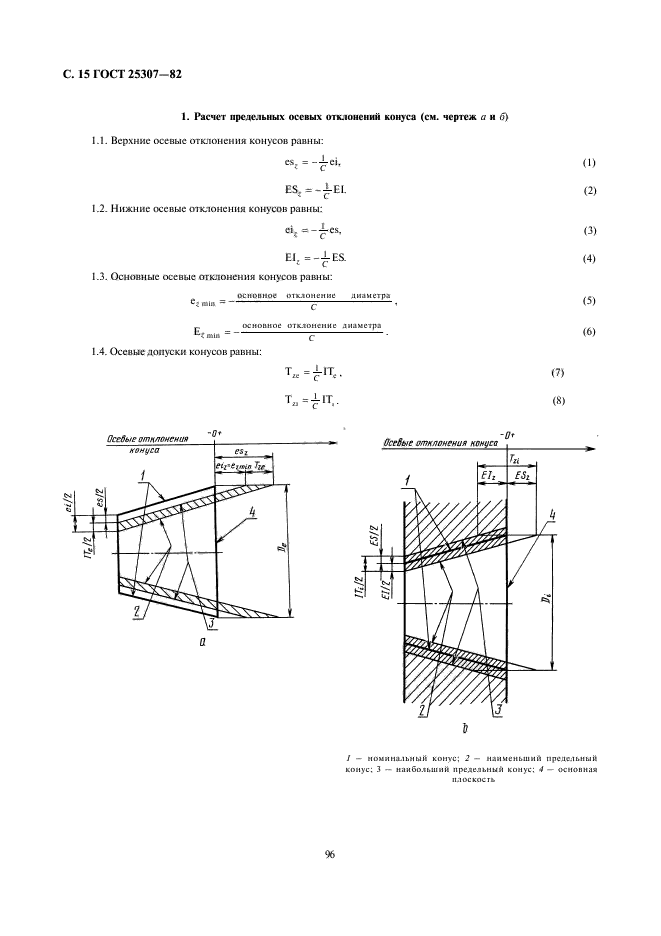

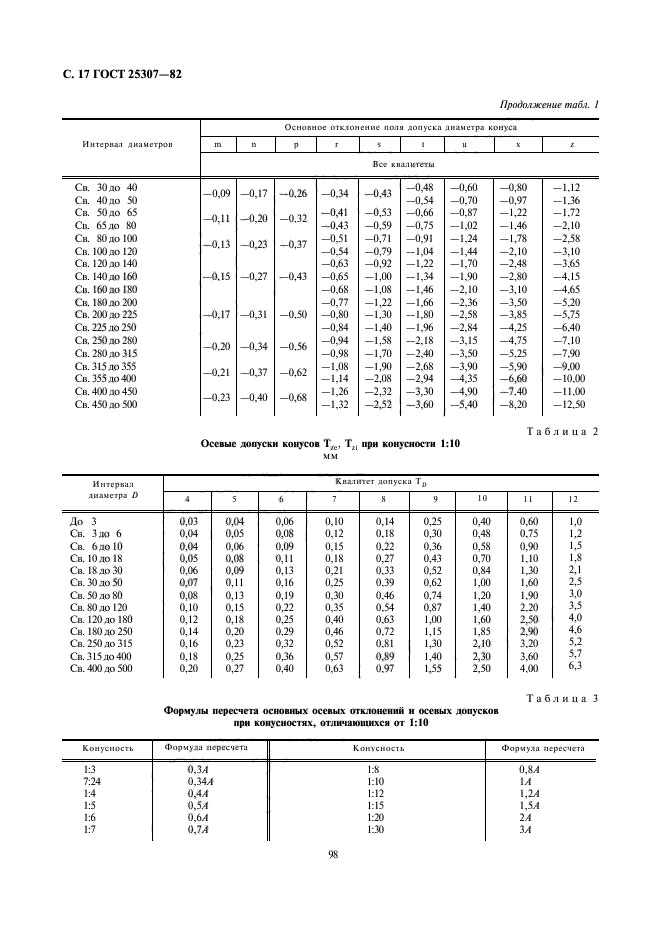

3.4. Предельные осевые отклонения конусов, соответствующие предельным отклонениям диаметров конусов, приведены в справочном приложении 3.

4. ПОСАДКИ

4.1. Посадки с фиксацией по конструктивным элементам или по заданному осевому расстоянию между базовыми плоскостями сопрягаемых конусов должны назначаться в системе отверстия.

4.2. В посадках рекомендуется сочетать поля допусков диаметров наружного и внутреннего конусов одного квалитета.

В обоснованных случаях допускаются сочетания полей допусков сопрягаемых конусов разных квалитетов; при этом рекомендуется чтобы больший допуск диаметра назначался для внутреннего конуса, а допуски диаметров внутреннего и наружного конусов отличались не более, чем на два квалитета.

4.3. В посадках по заданному осевому смещению сопрягаемых конусов от их начального положения предельные значения и допуск осевого смещения определяются по следующим формулам:

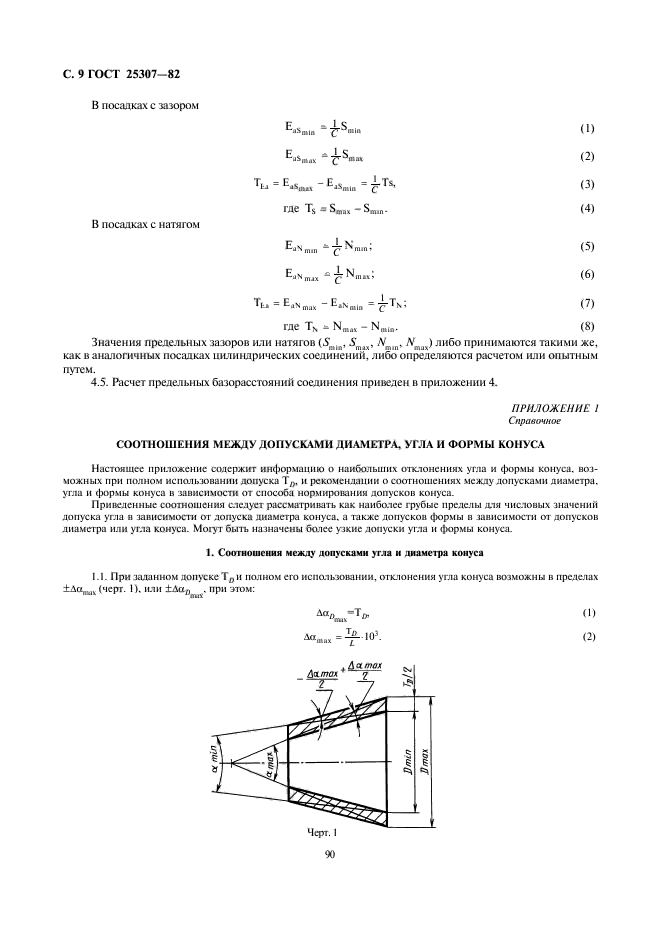

В посадках с зазором

                                                                      (1)

                                                                      (2)

                                                           (3)

где T_S = S_max — S_min                                                                                                            (4)

В посадках с натягом

;                                                                    (5)

;                                                                   (6)

;                                                        (7)

где T_N = N_max — N_min.                                                              (8)

Значения предельных зазоров или натягов (S_min, S_max, N_min, N_max) либо принимаются такими же, как в аналогичных посадках цилиндрических соединений, либо определяются расчетом или опытным путем.

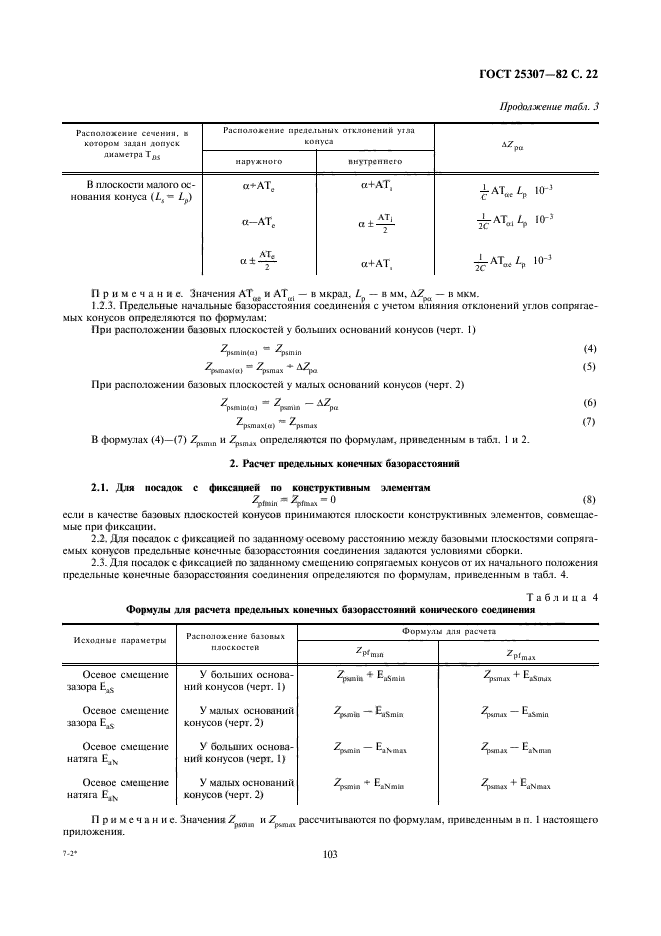

4.5. Расчет предельных базорасстояний соединения приведен в справочном приложении 4.

ПРИЛОЖЕНИЕ 1

Справочное

СООТНОШЕНИЯ МЕЖДУ ДОПУСКАМИ ДИАМЕТРА, УГЛА И ФОРМЫ КОНУСА

Настоящее приложение содержит информацию о наибольших отклонениях угла и формы конуса, возможных при полном использовании допуска T_D, и рекомендации о соотношениях между допусками диаметра, угла и формы конуса в зависимости от способа нормирования допусков конуса.

Приведенные соотношения следует рассматривать как наиболее грубые пределы для числовых значений допуска угла в зависимости от допуска диаметра конуса, а также допусков формы в зависимости от допусков диаметра или угла конуса. Могут быть назначены более узкие допуски угла и формы конуса.

1. Соотношения между допусками угла и диаметра конуса

1.1. При заданном допуске T_D и полном его использовании, отклонения угла конуса возможны в пределах ±Δα_max (черт. 1), или ±Δα_Dmax, при этом:

Δα_Dmax = T_D,                                                                           (1)

.                                                                   (2)

1.2. Значения Δα_Dmax для тех квалитетов допусков T_D по ГОСТ 25346-82, которые используются для сопрягаемых конусов, приведены в табл. 1.

1.3. Если при заданном допуске T_D необходимо назначить дополнительно допуск угла конуса AT, то соотношения между ними должны удовлетворять следующим условиям:

Черт. 1

При назначении односторонних предельных отклонений угла конуса (+АТ или -AT):

AT_D ≤ Δα_Dmax = T_D                                                                 (3)

или

.                                                         (4)

При назначении симметричных предельных отклонений угла конуса :

                                                               (5)

или

.                                                      (6)

1.4. При заданном допуске T_DS рекомендуется соблюдать следующие соотношения между допусками угла и диаметра конуса:

AT_D £ T_DS                                                                  (7)

или

                                                                (8)

Примечание. В формулах (1) — (8) АТ_α и Δα_max в мкрад. AT_D и T_D — в мкм, L — в мм.

1.5. Числовые значения допусков угла конуса, определенные по формулам, приведенным в пп. 1.3 и 1.4 настоящего приложения, должны быть округлены до ближайшего (как правило, меньшего) числового значения допуска по ГОСТ 8908-81.

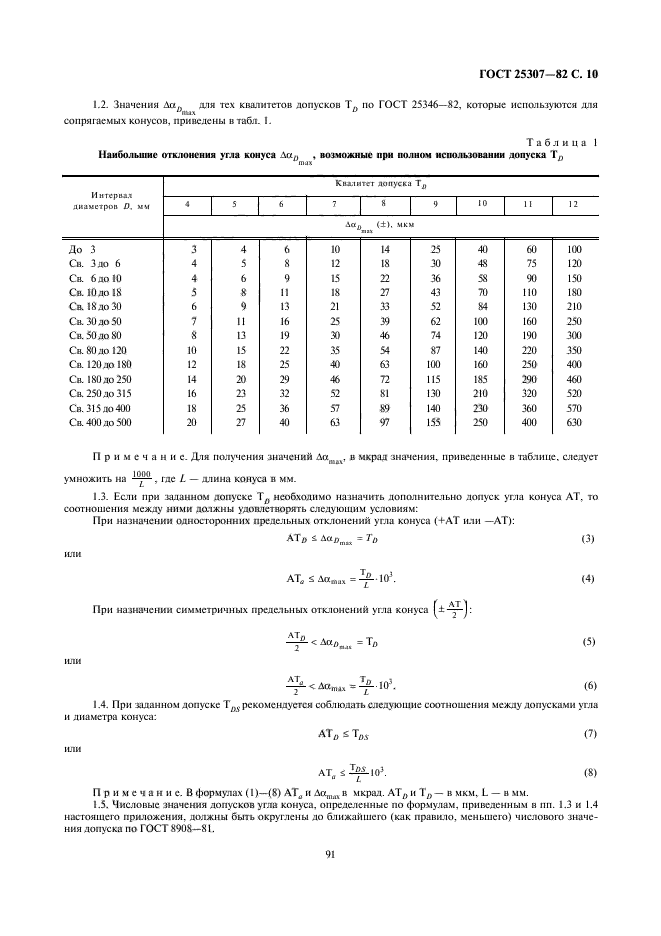

Таблица 1

Наибольшие отклонения угла конуса Δα_Dmax, возможные при полном использовании допуска T_D

Интервал диаметров D, мм				Квалитет допуска Т
				4	5	6	7	8	9	10	11		12
				ΔαDmax (±), мкм
		До	3	3	4	6	10	14	25	40		60	100
Св.	3	до	6	4	5	8	12	18	30	48		75	120
Св.	6	до	10	4	6	9	15	22	36	58		90	150
Св.	10	до	18	5	8	11	18	27	43	70		110	180
Св.	18	до	30	6	9	13	21	33	52	84		130	210
Св.	30	до	50	7	11	16	25	39	62	100		160	250
Св.	50	до	80	8	13	19	30	46	74	120		190	300
Св.	80	до	120	10	15	22	35	54	87	140		220	350
Св.	120	до	180	12	18	25	40	63	100	160		250	400
