ГОСТ
25140-93

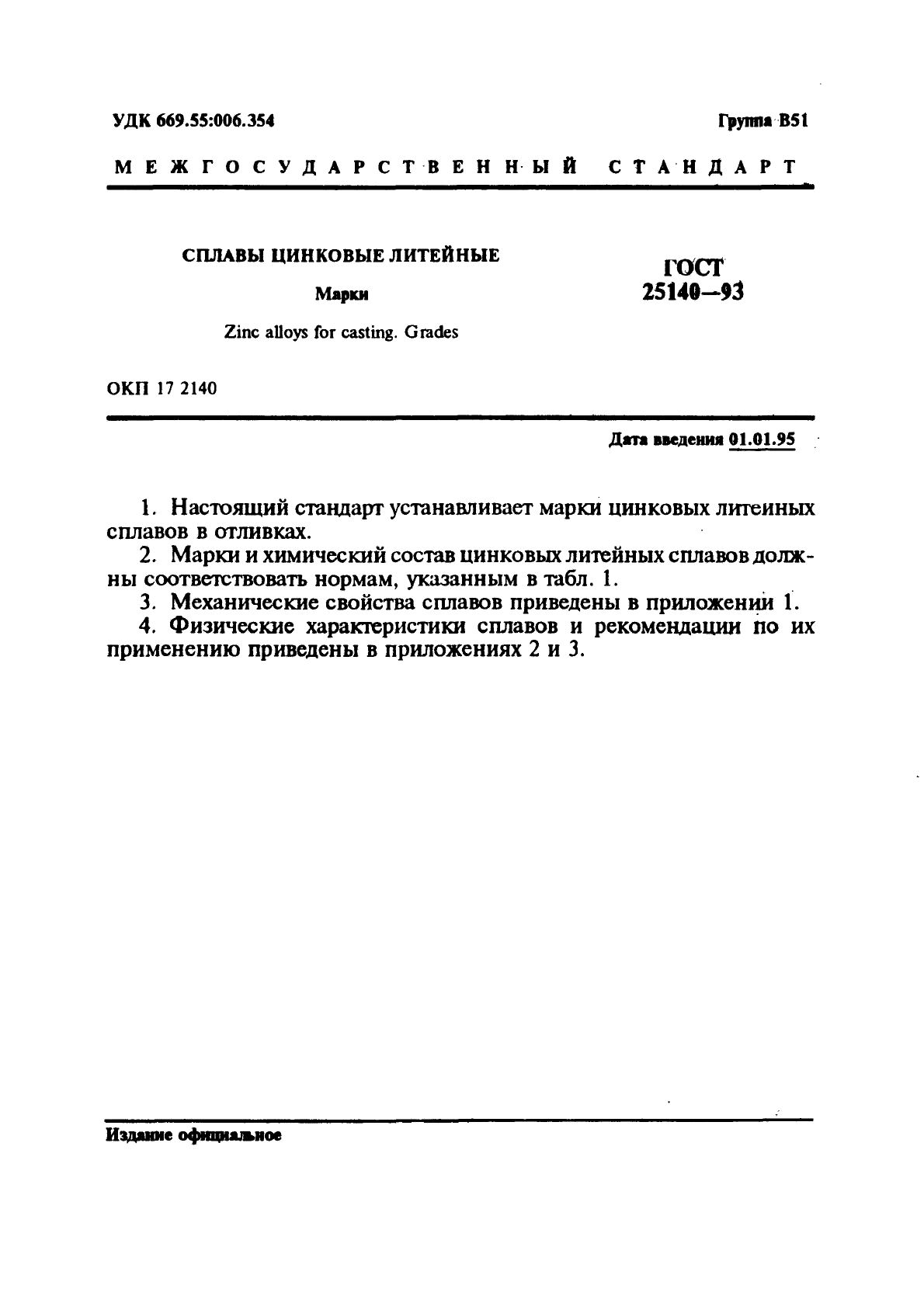

СПЛАВЫ ЦИНКОВЫЕ ЛИТЕЙНЫЕ Марки Zinc alloys for casting Grades

1. Настоящий стандарт устанавливает марки цинковых литейных сплавов в отливках.

2. Марки и химический состав цинковых литейных сплавов должны соответствовать нормам, указанным в табл. 1.

3. Механические свойства сплавов приведены в приложении 1.

4. Физические характеристики сплавов и рекомендации по их применению приведены в приложениях 2 и 3.

^¹

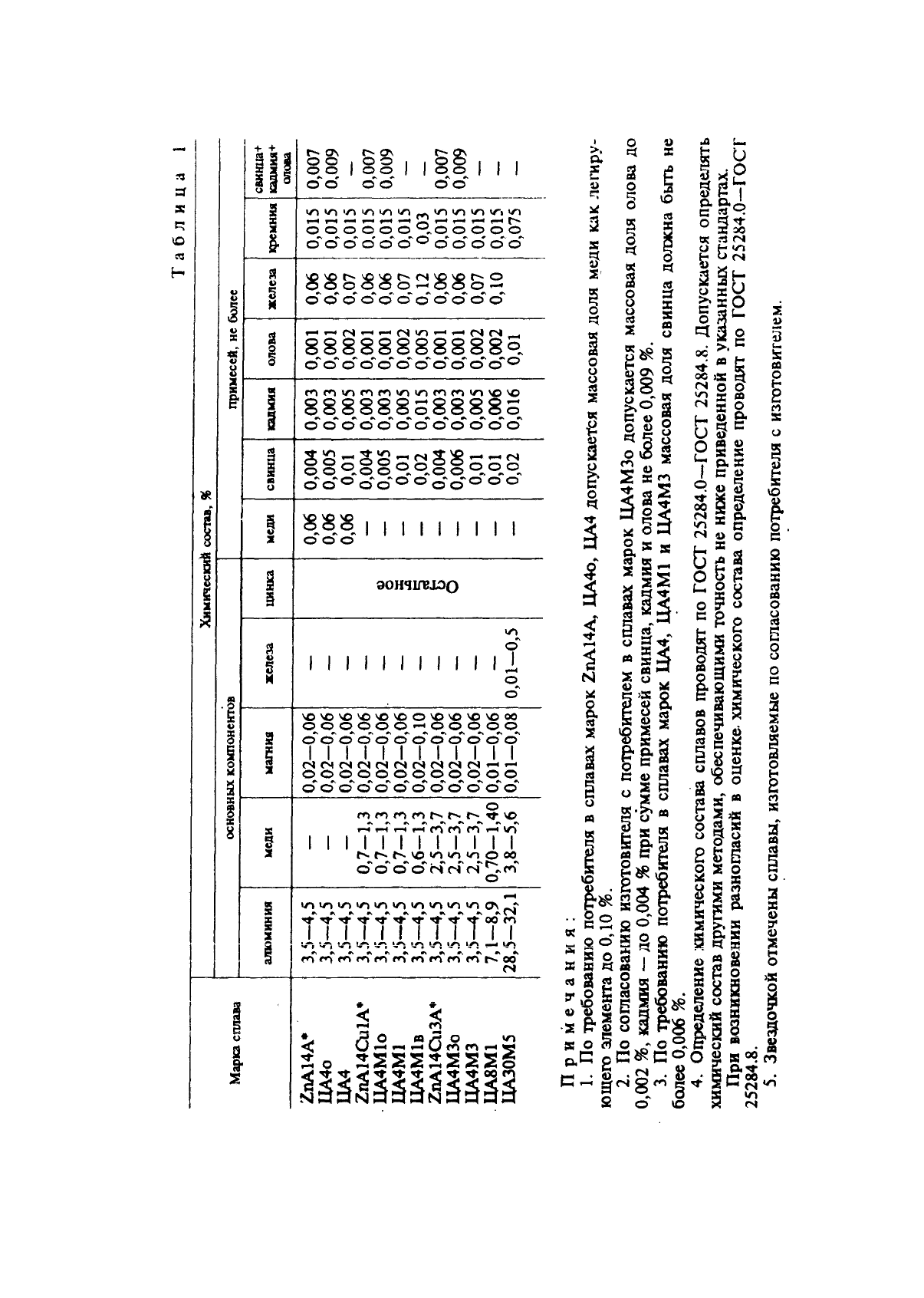

Таблица 1

Марка сплава	Химический состав, %
	основных компонентов					примесей, не более
	Алюминия	Меди	Магния	Железа	Цинка	Меди	Свинца	Кадмия	Олова	Железа	Кремния	Свинца+ Кадмия+ Олова
ZnA14A*	3,5-4,5	—	0,02-0,06	—	Остальные	0,06	0,004	0,003	0,001	0,06	0,015	0,007
ЦА4o	3,5-4,5	—	0,02-0,06	—		0,06	0,005	0,003	0,001	0,06	0,015	0.009
ЦА4	3,5-4,5	—	0,02-0.06			0,06	0,01	0,005	0,002	0.07	0,015	—
ZnA14CulA*	3,5-4,5	0,7-1,3	0,02-0,06	—		—	0,004	0,003	0,001	0,06	0,015	0,007
ЦА4М1о	3,5-4,5	0,7-1,3	0,02-0,06	—		—	0,005	0,003	0,001	0,06	0,015	0,009
ЦА4М1	3,5-4,5	0,7-1,3	0,02-0,06	—		—	0,01	0,005	0,002	0,07	0,015	—
ЦА4М1в	3,5-4,5	0,6-1,3	0,02-0,10	—		—	0,02	0,015	0,005	0,12	0,03	—
ZnA14Cu3A*	3,5-4,5	2,5-3,7	0 02-0,06	—		—	0,004	0,003	0.001	0,06	0.015	0.007
ЦА4М3о	3,5-4,5	2,5-3,7	0,02-0,06	—		—	0,006	0,003	0,001	0,06	0.015	0,009
ЦА4МЗ	3,5-4,5	2,5-3,7	0.02-0,06	—		—	0,01	0,005	0,002	0,07	0,015	—
ЦА8М1	7,1-8,9	0,70-1,40	0.01-0,06	—		—	0,01	0,006	0,002	0,10	0,015	—
ЦА30М5	28,5-32,1	3,8-5,6	0,01-0,08	0,01-0,5		—	0,02	0,016	0,01		0,075	—

Примечания:

1. По требованию потребителя в сплавах марок ZnA14A, ЦА4о, ЦА4 допускается массовая доля меди как легирующего элемента до 0,10 %.

2. По согласованию изготовителя с потребителем в сплавах марок ЦА4МЗо допускается массовая доля олова до 0,002 %, кадмия — до 0,004 % при сумме примесей свинца, кадмия и олова не более 0,009 %.

3. По требованию потребителя в сплавах марок ЦА4, ЦА4М1 и ЦА4МЗ массовая доля свинца должна быть не более 0,006 %.

4. Определение химического состава сплавов проводят по ГОСТ 25284.0 – ГОСТ 25284.8. Допускается определять химический состав другими методами, обеспечивающими точность не ниже приведенной в указанных стандартах.

При возникновении разногласий в оценке- химического состава определение проводят по ГОСТ 25284.0 – ГОСТ 25284.8.

5. Звездочкой отмечены сплавы, изготовляемые по согласованию потребителя с изготовителем.

ГОСТ 25140-93 С. 3

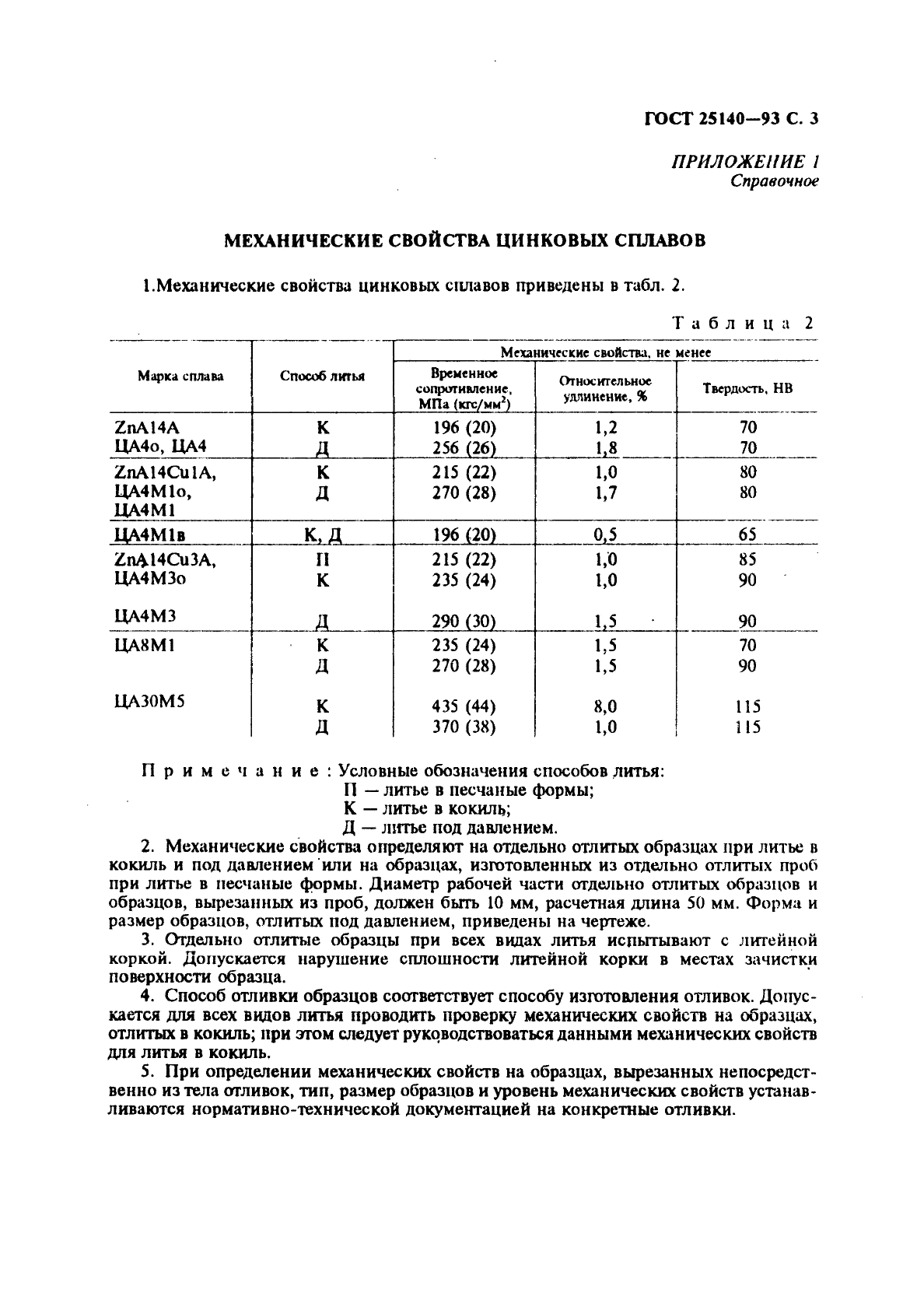

ПРИЛОЖЕНИЕ I

Справочное

МЕХАНИЧЕСКИЕ СВОЙСТВА ЦИНКОВЫХ СПЛАВОВ

1. Механические свойства цинковых сплавов приведены в табл. 2

Таблица 2

Марка силам	Способ литья	Механические свойства не менее
Марка силам	Способ литья	Временное сопротивление. МПА (кгс/мм²)	Относительное удлинение, %	Твердость. Нв
ZnA14A	К	196 (20)	1,2	70
ЦА4о, ЦА4	Д	256 (26)	1,8	70
ZnAl4CulA,	К	215 (22)	1,0	80
ЦА4М1о,	Д	270 (28)	1,7	80
ЦА4М1
ЦA4M1B	К, Д	196 (20)	0,5	65
ZnA14Cu3A,	П	215 (22)	1,0	85
ЦА4МЗо	К	235 (24)	1,0	90
ЦА4МЗ	Д	290 (30)	1,5	90
ЦА8М1	К	235 (24)	1,5	70
	Д	270 (28)	1,5	90
ЦАЗОМ5	К	435 (44)	8,0	115
	Д	370 (38)	1,0	115

Примечание: Условные обозначения способов литья:

П — литье в песчаные формы;

К — литье в кокиль;

Д — литье под давлением.

2. Механические свойства определяют на отдельно отлитых образцах при литье в кокиль и под давлением или на образцах, изготовленных из отдельно отлитых проб при литье в песчаные формы. Диаметр рабочей части отдельно отлитых образцов и образцов, вырезанных из проб, должен быть 10 мм, расчетная длина 50 мм. Форма м размер образцов, отлитых под давлением, приведены на чертеже.

3. Отдельно отлитые образцы при всех видах литья испытывают с литейной коркой. Допускается нарушение сплошности литейной корки в местах зачистки поверхности образца.

4. Способ отливки образцов соответствует способу изготовления отливок Допускается для всех видов литья проводить проверку механических свойств на образцах, отлитых в кокиль; при этом следует руководствоваться данными механических свойств для литья в кокиль.

5. При определении механических свойств на образцах, вырезанных непосредственно из тела отливок, тип, размер образцов и уровень механических свойств устанавливаются нормативно-технической документацией на конкретные отливки.

С. 4 ГОСТ 25140-93

6. Испытание образцов на растяжение проводят в соответствии с
ГОСТ 1497; твердость по Бринеллю определяют по ГОСТ 9012.

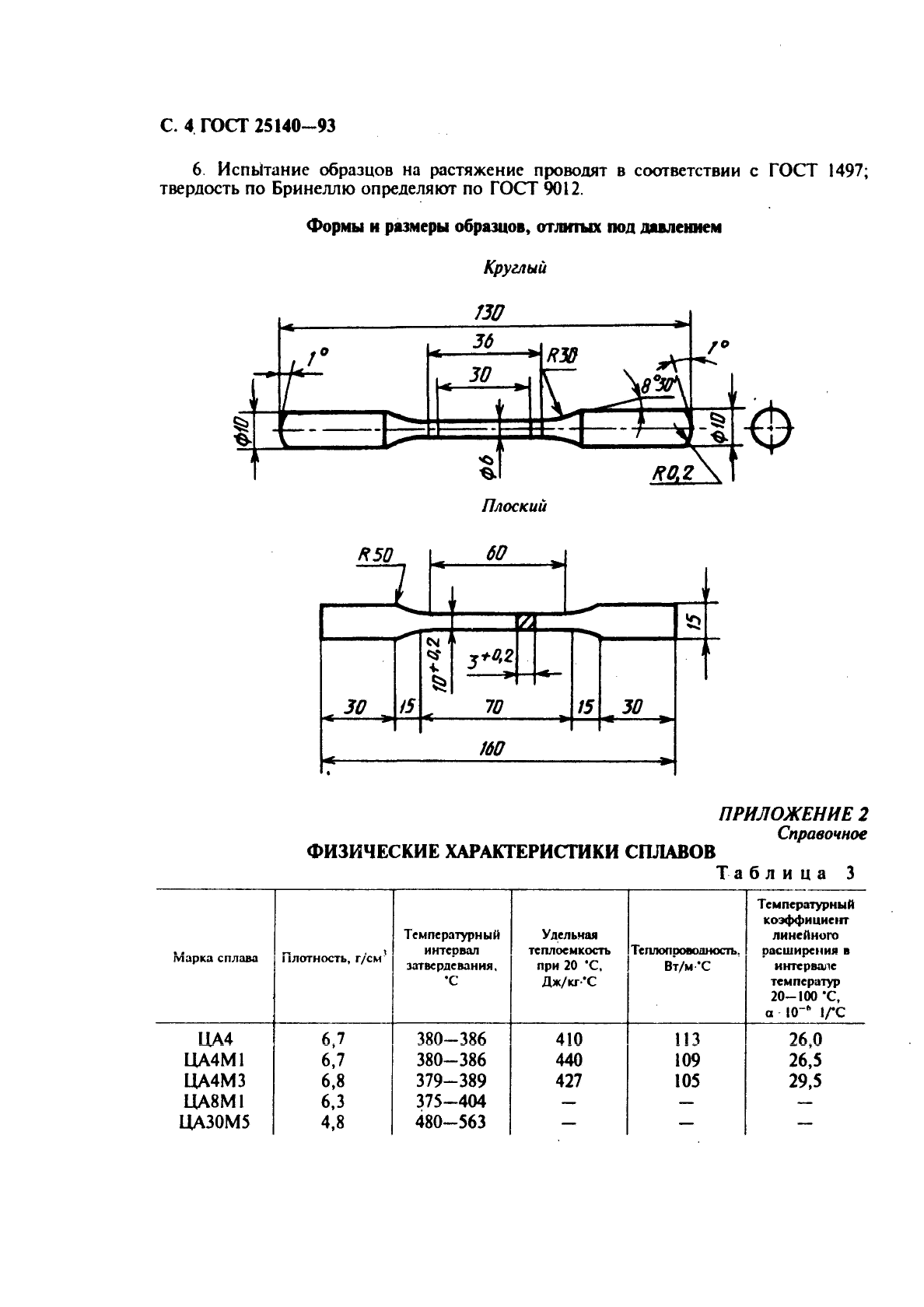

Формы и размеры образцов, отлитых под давлением

Круглый

Плоский

ПРИЛОЖЕНИЕ 2

Справочное

ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ СПЛАВОВ

Таблица 3

Марка
сплава

Плотность, г/см³

Температурный интервал затвердевания,
