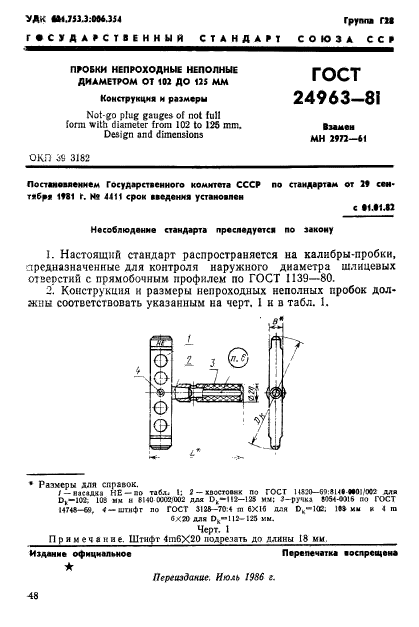

УДК #И.7Я.З:ОМ.ЭЛ Группа ГМ

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРОБКИ НЕПРОХОДНЫЕ НЕПОЛНЫЕ ДИАМЕТРОМ ОТ 102 ДО 125 ММ

ГОСТ

24963-8!

(шеи

MH 2972—41

Конструкция и размеры

Not-go plug gauges of not full form with diameter from 102 to 125 mm. Design and dimensions

Постановлением Государственного комитета СССР по стандартам от 2t сентября 1W1 Г. N* 4411 срок ааедвния устанояпен

с »1.»1.Ю

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на калибры-пробки, предназначенные для контроля наружного диаметра шлицевых отверстий с прямобочным профилем по ГОСТ 1139-80.

2*. Конструкция н размеры непроходных неполных пробок должны соответствовать указанным на черт. I н в табл. 1.

• Разчсры хпя справок.

/ — ЯасвДКа НЕ —во тавл. I; 2 — хвостовик по ГОСТ HSIO-69:»U» «•0!,¹0в2 для D,-10i. 103 их и 8140 СС02.’002 яла D_k-H2—I2J мм: 3-ручка *054-0)16 по ГОСТ 14Г4*-«, < — штифг по ГОСТ JI2&-70 4 m 6X10 ДЛЯ Шин и 4 га

вХ® ДЛЯ Оц”*112— 123 им.

Черт. 1

Примечание. Шшфг 4т6Х20 подрезать до длины 18 мм._

Издание официальное Перепечатка «оспрсщена

★

Переиздание. Июль 1986 г.

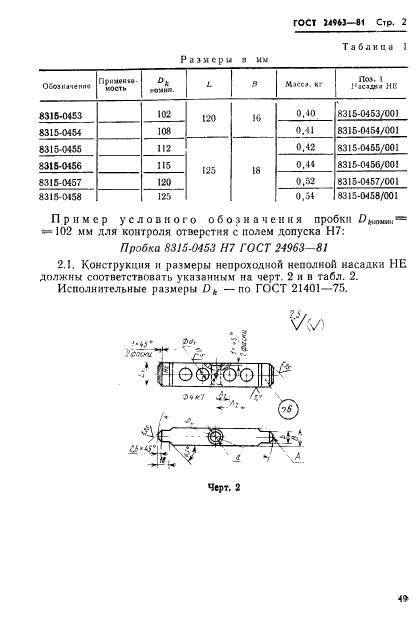

ГОС1 J49W-81 Стр. 2

Таблице 1

Размеры а мм

0vOjiM’i«m<#	Пример ность	^Dk гоии».	L	Я	Mjcc*. кг	Па». 1 l’jC-UJca HB
8316-0453		102	120	16	0.40	8315-0453/001
8315-0454		108	120	16	0.41	8315-0454/001
8315-0455		112			0.42	8315-0455/001
8315-0156		115	125	18	0.44	8315-0456/00!
8315-0457		120	125	18	0.52	8315-0457/001
8315-0158		125			0.54	8315-0458/001

Пример условного обозначения пробки *=

*»102 мм для контроля отверстия с полем допуска Н7:

Пробка 8315-0453 И7 ГОСТ 24963-81

2,1. Конструкция н размеры непроходной неполной насадки НЕ должны соответствовать указанным на черт. 2 и в табл. 2. Исполнительные размеры D_k — по ГОСТ 21401-75.

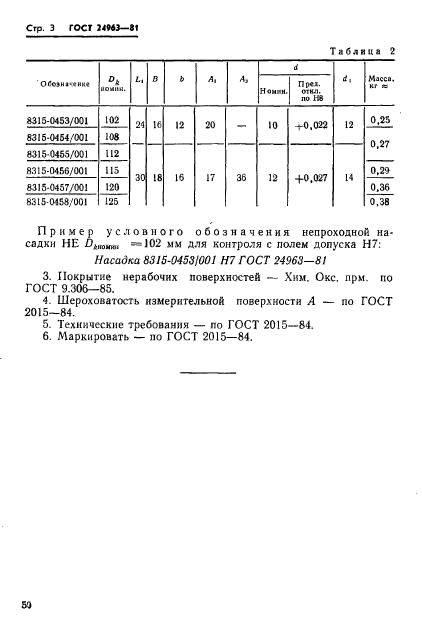

Crp. 3 ГОСТ 24943—Si

Таблица 2

(К©»н«-»ми»	о, UOMIIU.	L,	в	ь	Л,		d		d,	Мосса. Kf Ю
							Номин.	П(а. ОТКЛ. по 1
8315-0453/001	102	24	К	12	20	—	10	-г-0,022	12	0.25 0,27
8315-OI54/001	208
8315 0455/001	112	Я	18	15	17	36	12	+0,027	14
8315-0456/001	115									0,29
8315 0457/001	120									0,36
8315-0458/001	125									0.38

Пример условного обозначения непроходной насадки НЕ D_kmHMI =*»)02 мм для контроля с полем допуска Н7:

Насадка 8315-04531001 Н7 ГОСТ 24963-81

3. Покрытие нерабочих поверхностей — Хим. Оке. прм. по ГОСТ 9.306-85.

4. Шероховатость измерительной поверхности А — по ГОСТ 2015-84.

5. Технические требования — по ГОСТ 2015-84.

6. Маркировать — по ГОСТ 2015-84.
