Материалы магнитотвердые деформируемые. Марки
На нашем сайте можно бесплатно скачать Руководящий документ ГОСТ 24897-81 в удобном формате. Узнать актуальный статус документа «Материалы магнитотвердые деформируемые. Марки» на 2016 год.
Скрыть дополнительную информацию
Страница 1
Страница 2
Страница 3
Страница 4
Страница 5
Страница 6
Страница 7
Страница 8
Страница 9
Страница 10
Страница 11
Страница 12
Страница 13
Страница 14
Страница 15
Страница 16
Страница 17
Страница 18
Страница 19
jWf-*/
-f-
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
МАТЕРИАЛЫ МАГНИТОТВЕРДЫЕ ДЕФОРМИРУЕМЫЕ
МАРКИ, ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ КОНТРОЛЯ
ГОСТ 24897-81
Издание официальное
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

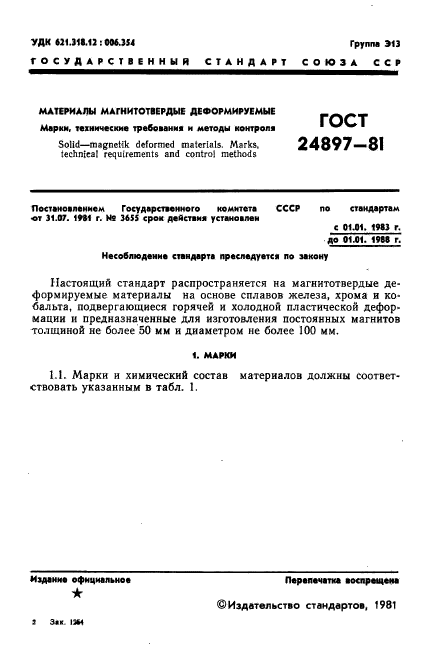

УДК «21.111.12 : 006.354 Групп. Э13
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
МАТЕРИАЛЫ МАГНИТОТОЕРДЫЕ ДЕФОРМИРУЕМЫЕ _
Марки, технические требование и методы контрола
Solid—magnetik deformed materials. Marks. 24897-81
technical requirements and control methods
Постановлением Государственного комитета СССР по стандартам от 31.07. 1901 г. N9 3655 срок действия установлен
с pul, газ г.
до 01Л1. 19М г.
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на магнитотвердые деформируемые материалы на основе сплавов железа, хрома и кобальта, подвергающиеся горячей и холодной пластической деформации и предназначенные для изготовления постоянных магнитов толщиной не более 50 мм и диаметром не более 100 мм.
1. МАРКИ
1.1. Марки и химический состав материалов должны соответствовать указанным в табл. 1.
|
Издание официальное ★ |
Перепечатка воспрещена ©Издательство стандартов, 1981 |
|

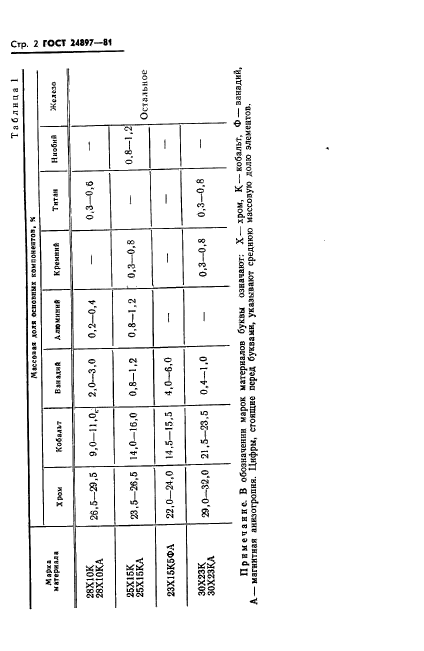

Таблица 1 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Стр. 2 ГОСТ 24897-11 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Примечание. В обозначении марок материалов букаы означают: X—хром, К—кобальт, Ф —ванадий, А— магнитная анизотропия. Цифры, стоящие перед буквами, указывают среднюю массовую долю элементов. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||

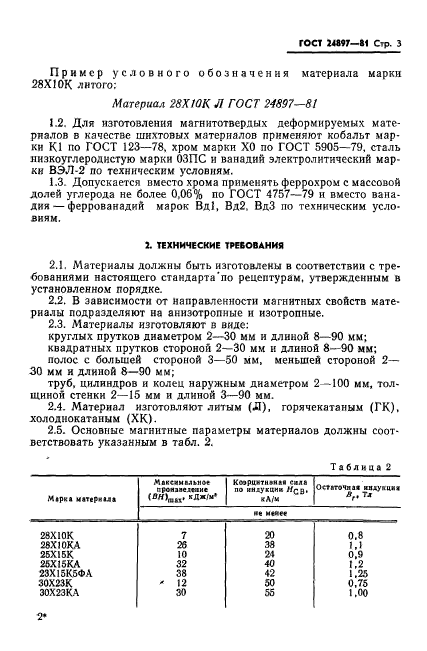

ГОСТ 24897—II Стр. 3
Пример условного обозначения материала марки 28X1ОК литого:
Материал 28X1 ОК Л ГОСТ 24897-81
1.2. Для изготовления магннтотвердых деформируемых материалов в качестве шихтовых материалов применяют кобальт марки К1 по ГОСТ 123-78, хром марки ХО по ГОСТ 5905-79. сталь лнзкоуглероднетую марки ОЗПС и ванадий электролитический марки ВЭЛ-2 по техническим условиям.
1.3. Допускается вместо хрома применять феррохром с массовой долей углерода не более 0,06% по ГОСТ 4757-79 и вместо ванадия — феррованадий марок Вд1, Вд2. ВдЗ по техническим условиям.
2. ТЕХНИЧЕСКИЕ ТРЕВОВДНИЯ
2.1. Материалы должны быть изготовлены в соответствии с требованиями настоящего стандарта’по рецептурам, утвержденным в установленном порядке.
2.2. В зависимости от направленности магнитных свойств материалы подразделяют на анизотропные и изотропные.
2.3. Материалы изготовляют в виде:
круглых прутков диаметром 2—30 мм и длиной 8—90 мм;
квадратных прутков стороной 2—30 мм и длиной 8—90 мм;
полос с большей стороной 3—50 мм, меньшей стороной 2— 30 мм и длиной 8—90 мм;
труб, цилиндров и колец наружным диаметром 2—100 мм, толщиной стенкн 2—15 мм и длиной 3—90 мм.
2.4. Материал изготовляют литым (Д), горячекатаным (ГК), холоднокатаным (ХК).
2.5. Основные магнитные параметры материалов должны соответствовать указанным в табл. 2.
|
Таблица 2 |
|||||||||||||||||||||||||||||||||||
|
2*

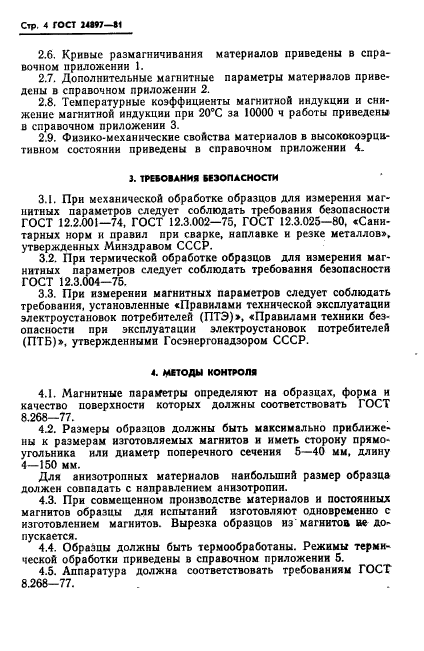

Стр. 4 ГОСТ 24J97—#1
2.6. Кривые размагничивания материалов приведены в справочном приложении 1.
2.7. Дополнительные магнитные параметры материалов приведены в справочном приложении 2.
2.8. Температурные коэффициенты магнитной индукции и снижение магнитной индукции при 20°С за 10000 ч работы приведены в справочном приложении 3.
2.9. Физико-мехаинческие свойства материалов в высококоэрцитивном состоянии приведены в справочном приложении 4.
Э. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
3.1. При механической обработке образцов для измерения магнитных параметров следует соблюдать требования безопасности ГОСТ 12.2.001-74, ГОСТ 12.3.002-75, ГОСТ 12.3.025-80, «Санитарных норм и правил при сварке, наплавке и резке металлов», утвержденных Минздравом СССР.
3.2. При термической обработке образцов для измерения магнитных параметров следует соблюдать требования безопасности ГОСТ 12.3.004-75.
3.3. При измерении магнитных параметров следует соблюдать требования, установленные «Правилами технической эксплуатации электроустановок потребителей (ПТЭ)>, «Правилами техники безопасности при эксплуатации электроустановок потребителей (ПТБ)», утвержденными Госэнергонадзором СССР.
4. методы кон тюля
4.1. Магнитные параьгетры определяют на образцах, форма и качество поверхности которых должны соответствовать ГОСТ
8.268-77.
4.2. Размеры образцов должны быть максимально приближены к размерам изготовляемых магнитов и иметь сторону прямоугольника или диаметр поперечного сечения 5—40 мм, длину 4—150 мм.
Для анизотропных материалов наибольший размер образце должен совпадать с направлением анизотропии.
4.3. При совмещенном производстве материалов и постоянных магнитов образцы для испытаний изготовляют одновременно с изготовлением магнитов. Вырезка образцов из магннтоа ив допускается.
4.4. Образцы должны быть термообработаны. Режимы термической обработки приведены в справочном приложении 5.
4.5. Аппаратура должна соответствовать требованиям ГОСТ
8.268-77.
ГОСТ 24(97—$1 Стр. 5

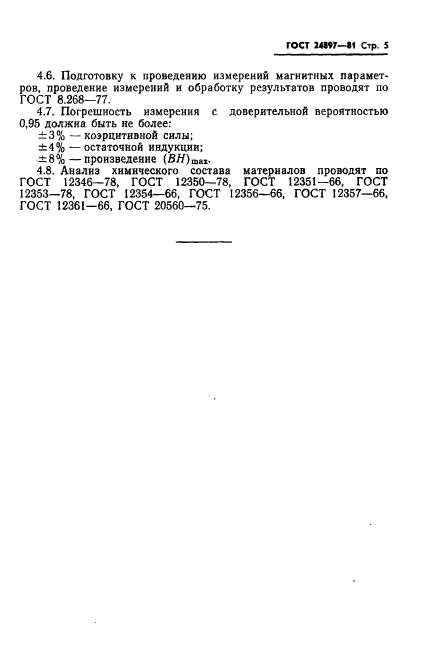

4.6. Подготовку к проведению измерений магнитных параметров, проведение измерений и обработку результатов проводят по ГОСТ 8.268-77.
4.7. Погрешность измерения с доверительной вероятностью 0,95 должна быть не более:
±3% — коэрцитивной силы;
±4%—остаточной индукции;
±8%—произведение (ВН) max-
4.8. Анализ химического состава материалов проводят по ГОСТ 12346-78, ГОСТ 12350-78, ГОСТ 12351-66, ГОСТ 12353-78, ГОСТ 12354-66, ГОСТ 12356-66, ГОСТ 12357-66, ГОСТ 12361-66, ГОСТ 20560-75.
Стр. 6 ГОСТ 24t97—II

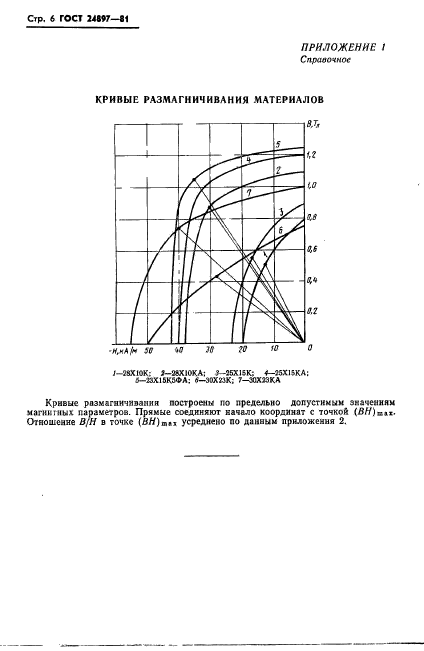

ПРИЛОЖЕНИЕ I Справочное
КРИВЫЕ РАЗМАГНИЧИВАНИЯ МАТЕРИАЛОВ
8.1,
|
|
;-28Х10К: i—SSXIOKA: ?-25XI5K; 4-3SXI5KA; 5-23Х15КЗФА; Й-ЭОХИК; 7-30XJ3KA |
1,2 С О З,в 9,6 *<•
8.2 О
Кривые размагничивания построены по предельно допустимым значениям магнкшых параметров. Прямые соединяют начало координат с точкой (ВН)и$.г-Отношение В/Н в точке (ВН)щи усреднено по данным приложения 2.

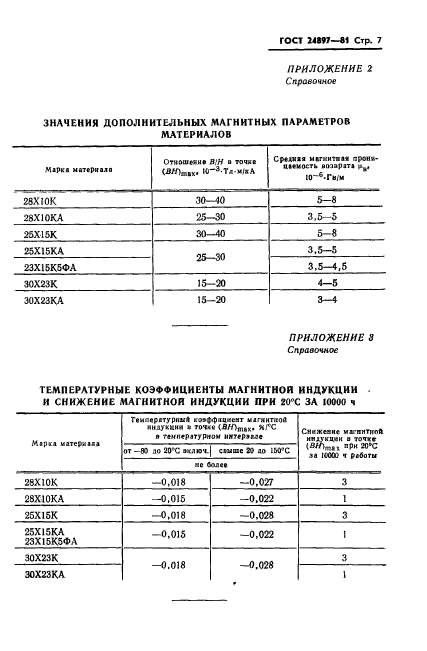

ГОСТ 24197—«1 Стр. 7
ПРИЛОЖЕНИЕ 2 Справочное
ЗНАЧЕНИЯ ДОПОЛНИТЕЛЬНЫХ МАГНИТНЫХ ПАРАМЕТРОВ МАТЕРИАЛОВ
|
Марк* материала |
Откошеян* В/Н 0 точка (ая)п»х. 1<|-3Тди1*А |
С?**»*» икгиитаая проницаемость возврата 10“6-Г»,м |
|
28XI0K |
30-40 |
5-8 |
|
28X1ОКА |
25-30 |
3.5-5 |
|
25X15К |
30-40 |
5-8 |
|
25Х15КА |
25-30 |
3.5-5 |
|
23Х15К5ФА |
3.5—4,5 |
|
|
30X23К |
15-20 |
4-5 |
|
30Х23КА |
15-20 |
3—4 |
ПРИЛОЖЕНИЕ 3 Справочное
ТЕМПЕРАТУРНЫЕ КОЭФФИЦИЕНТЫ МАГННТНОЯ ИНДУКЦИИ И СНИЖЕНИЕ МАГНИТНОЙ ИНДУКЦИИ ПРИ 20-С ЗА 10000 ч
|
Марка матери«са |
Гамаературпы* коа^фкцисат магнитной ■мутим * точ*« 13/Г>т»к‘ в температурном мятермле |
Смкжеяне магнитной нмдуквки а ток* при 20°С за ICOOO ч [гебоги |
|
|
от —90 до 20’С »»лю’|| сайте 29 до IWC |
|||
|
яе &ип |
|||
|
28X1ОК |
-0,018 |
—0,027 |
3 |
|
28X1 ОКА |
-0,015 |
-0,022 |
1 |
|
25Х15К |
—0.018 |
-0.028 |
3 |
|
25X15КА 23Х15К5ФА |
-0,015 |
-0,022 |
1 |
|
30Х23К |
—0.018 |
-0,028 |
3 |
|
30X23КА |
1 |
||
Стр. 8 ГОСТ 24897—St
ч ……

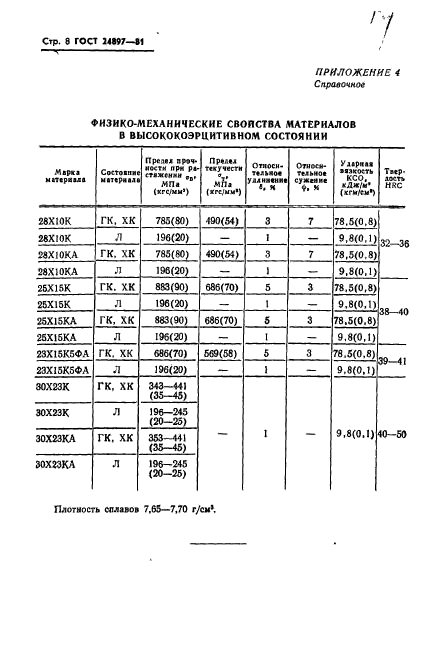

ПРИЛОЖЕНИЕ 4 Справочное
ФИЗИКО-МЕХАНИЧЕСКИЕ СВОЙСТВА МАТЕРИАЛОВ В ВЫСОКОКОЭРЦИТИВНОМ СОСТОЯНИИ
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Плотность стлано в 7,65—7,70 г/см*. |
ГОСТ 24897-81 Стр. *
|

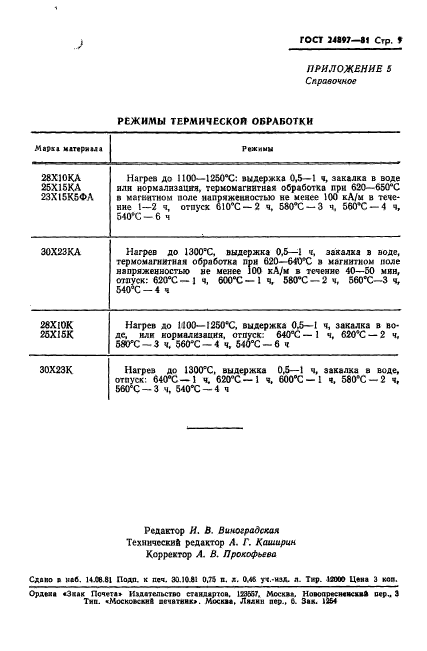

ПРИЛОЖЕНИЕ 5 Справочное РЕЖИМЫ ТЕРМИЧЕСКОЙ ОБРАБОТКИ |
|
|
Марха материал4 |
Ражлыы |
|
28Х10КА 25Х15КА 23Х15К5ФА |
Нагрев до 1100—1250*0: выдержка 0,5—1 ч, закалка в воде или нормализация, теркомагннтная обработка при 620—650*0 п магнитном поле напряженностью не менее МО кА/м в течение 1—2 ч, отпуск 6Ю*С — 2 ч. 580*0 — 3 ч. 560*0 — 4 ч, 540»С-6 ч |
|
30X23КА |
Нагрев до 1300*0, выдержка 0.5—1 ч. закалка в воде, гермомагиитням обработка при 620—640*0 я магнитном поле напряженность» не менее 100 хА/м в течение 40—50 мяи, сггпуск: 620*0 — 1 ч, 600Х — 1 ч, 5&0*С — 2 ч, 560*0-3 ч, 540 С — 4 ч |
|
28ХЮК 25Х15К |
Нагрев до 1100—1250*0, выдержка 0.5—I ч, закалка в воде, ш нормализация, отпуск: 640°С — 1 ч, 620*0 — 2 ч, бЯУС-З ч, 560*0 — 4 ч. 540*0-6 ч |
|
30Х23К |
Нагреа до 1300*0, выдержка 0,5—1 ч, закалка в воде, отпуск: 640*0—1 ч. 620*0—1 ч, 600*0-1 ч, 560*0-2 ч, 560*0 — 3 ч, 540*0 — 4 ч |
Редактор И. В. Виноградская Технический редактор Л. Г. Каширин Корректор А. В. Прокофьева
Сдано в кеб. М.Св.в1 Иода, к псч. 30.10*! 0,74 в. я. 0.46 rt.-изл. л. Тмр. 13000 Ц«ш 3 ков.
Ордмк «3«»к Псч»™» Кадательство стандартов. 123867. Москва. Новоорвамвсвв» о«р.. 3 Тип. «Московсад! аечитиик». Москва, Лялин пер.. 6. 3». 1J64
Группа Э13

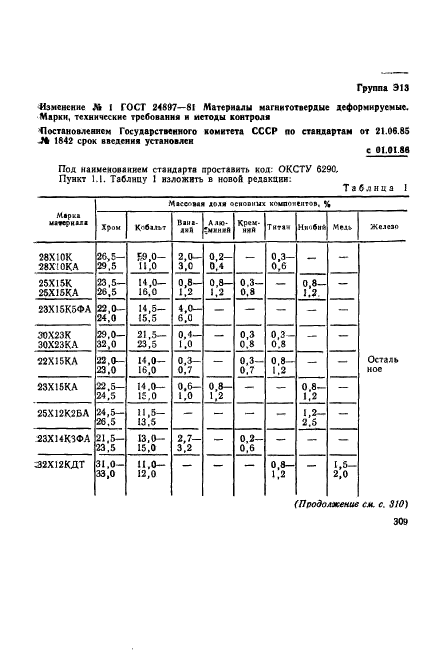

Изменение Л4 I ГОСТ 24897-81 Материалы магнитотвердые деформируемые. Марки, технические требования и методы контроля
■Постановлением Государственного комитета СССР по стандартам от 21.06.85 Л) 1842 срок введения установлен
с 01.0186
Под наименованием стандарта проставить кол: ОКСТУ 6290,
Пункт 1.1. Таблицу 1 изложить в новой реаахакн:
|
Таблица I |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
(Продолжение см. с. 310) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
309
(Продо.ГОСТ 24697—ЗГ)

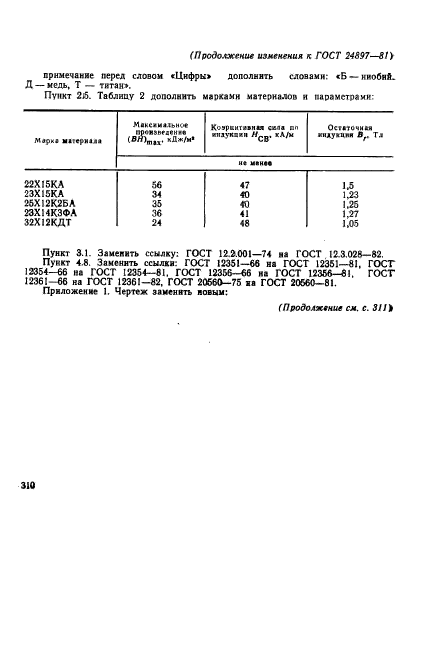

примечание перед словом «Цифры» дополнить словами: «Б — ниобий. Д —медь, Т — титан».
Пункт 2Й. Таблицу 2 дополнить мерками материалов и параметрами:
|
Марка Matcpxaaa |
Максвиыьж* проя!1»гг«нг« (8rf)m„. кДж/м* |
Коэркнисжая сипа пп ■иаукаии «св, кЛfu |
Остаточная кидуаиия Bf. Тл |
|
и« ыаиа* |
|||
|
22X15КА |
56 |
47 |
1.5 |
|
23Х15КА |
34 |
40 |
1,23 |
|
25Х12К2ЬЛ |
35 |
40 |
1,25 |
|
23Х14КЭФА |
36 |
41 |
1,27 |
|
32X12КДТ |
24 |
48 |
1.05 |
Пункт 3.1. Заменить ссылку: ГОСТ 12.2.001-74 на ГОСТ 12.3.028-82. Пункт 4.8. Заменить ссылки: ГОСТ 12351—6в на ГОСТ 12361-81, ГОСТ 12354-66 на ГОСТ 12354-81. ГОСТ 12356-66 на ГОСТ 12356-61, ГОСТ 12361-66 на ГОСТ 12361-82, ГОСТ 20560-75 ва ГОСТ 20560-81.
Приложение 1. Чертеж заменить новым:
(Продолжение см. с. 311)
310

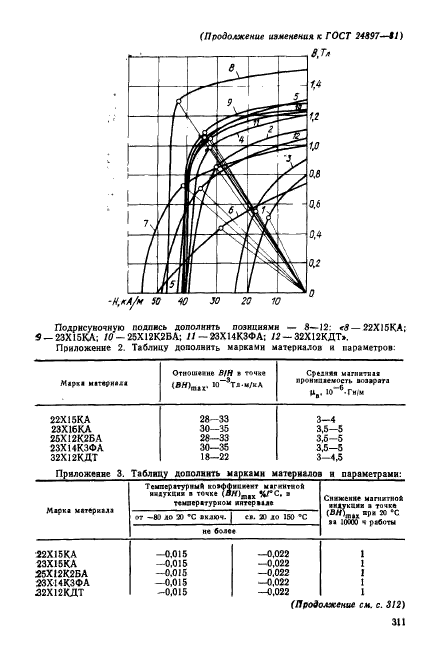

(Продолжение изменения к ГОСТ 24897-41) BJ*
1А
|
|
-Н.*А/н SO 40 М 20 W |
U ifi о,в 0.6 0.4 0.2
Подрнсуночмуго подпись дополнить позициями — 8—12: <3— 22Х15КА; 9 — 23Х15КА; 10 — 25Х12К2БА; 11 ~ 23Х14КЗФА; 12 - 32Х12КДТ».
Приложение 2. Таблицу дополнить марками материалов и параметров:
|
||||||||||||||||||
|
Приложсвве 3. Таблицу дополнить марками материалов и параметрами: |
|
||||||||||||||||||||||||||||
|
(Продолжение см. с. 312) |
||||||||||||||||||||||||||||

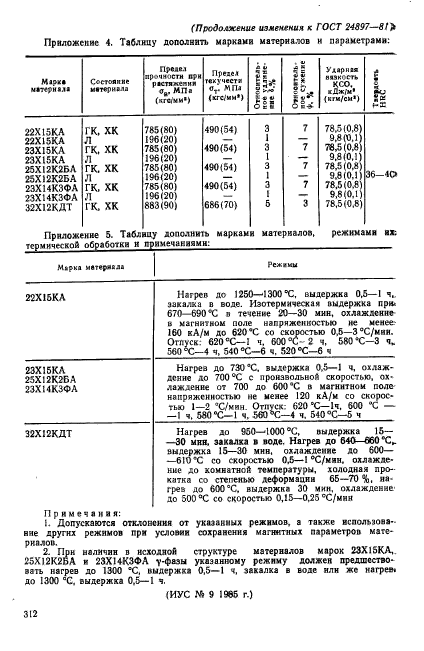

(Продолжение изменения к ГОСТ 24897-81) Приложение 4. Таблицу дополнить марками материалов и параметрами:
|
Mas** |
Состояние |
прочности ври рястякспия |
Прем* мхучяета |
it; |
• V а |
Удар ям ИЯ»КОСТЬ К ГЛ |
* |
|
макрн t.n |
материма |
О,. МПя |
от. мги |
Г H i |
*Дж|’и* |
ч HZ |
|
|
(кгьии*) |
(кге.’ни*) |
lls |
ft* О я* |
(кгм/ем*) |
|||
|
22Х15КА |
ГК. хк |
785(80) |
490(54) |
3 |
7 |
78^5 (0.8) |
|
|
22X15КА |
л |
196(20) |
— |
1 |
— |
9.803.1) |
|
|
23X15КА |
гк. хк |
765(80) |
490(54) |
3 |
7 |
78,5(0.8) |
|
|
23X15КА |
Л |
196(20) |
— |
1 |
— |
9.8 (0.1) |
|
|
25Х12К2БЛ 25Х12К2БА |
гк. хк л |
765(80) 196(20) |
490(54) |
3 1 |
7 |
78.5(0.8) 9.8 (0.1) |
36-40 |
|
23Х14КЗФЛ |
гк, хк |
765(80) |
490(54) |
3 |
7 |
78.5(0.8) |
|
|
23Х14КЭФА |
л |
196(20) |
— |
1 |
— |
9.8 (0.1) |
|
|
32X12КДТ |
гк. хк |
883(90) |
686(70) |
5 |
3 |
78.5(0.8) |
|
Приложение 5. Таблицу дополнить марками материалов, режимами их термической обработки и примечаниями:_ |
||||||||
|
Примечания:
1. Допускаются отклонения от указанных режимов, а также использование других режимов при условии сохранения магнитных параметров материалов.
2. При наличии в исходной структуре материалов марок 23X1 SKA, 25Х12К2БА и 23Х14КЭФА уфалы указанному режиму должен предшествовать нагрев до 1300 ®С. выдержка 0,5—1 ч, закалка в воде или же нагрев, до 1300 °С. выдержка 0,5—1 ч.
(НУС № 9 1965 г.)
Групп* Э13
Изменение /* 2 ГОСТ 24897-81 Материалы магямтотвердые деформируемые. Марки, технические требования и методы контроля
Утверждено л ввеаено в действие Постановлением Государственного комитета СССР по стандартам от 23.04.87 J* 1381
Дата введения 01.01.88
Наименование стандарта) нмояппъ в новой редакции: «Материалы магии-тотвердые деформируемые. Марки
Solid magnetik deformed materials. Marks*.
Пункт 1.2. Заменить обозначение: Х0 на Х98,о.
(Продолжение см. с. 362)
381

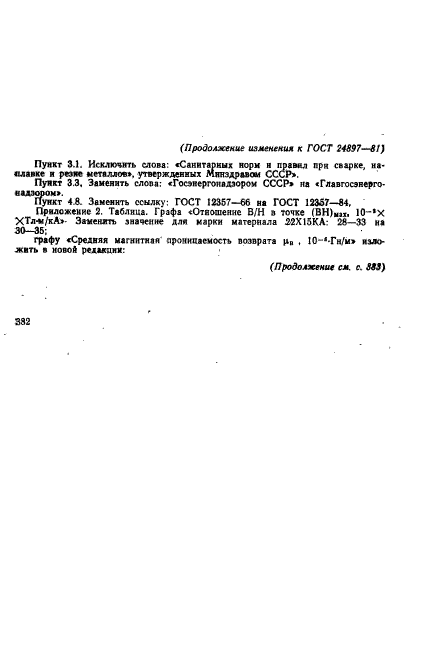

(Продолжение изменения к ГОСТ 24897-81)
Пункт 3.1. Исключить слова: «Санитарных норм н правел при сварке, на-«лавке и резне металлов», утвержденных Минздравом СССР».
Пункт 3.3. Заменить слопа: «Госэнергонадзором СССР» на «Главгосэнерго-мдаооом».
Пункт 4.8. Заменить ссылку: ГОСТ 12357-66 на ГОСТ 12357—«4,
Приложение 2. Таблица. Графа «Отношение В/Н в точке (ВН)М1Х1 10~*Х ХТл’М/кА»- Заменять значение для марки материала 22XI5KA: 28—33 на 30—35;

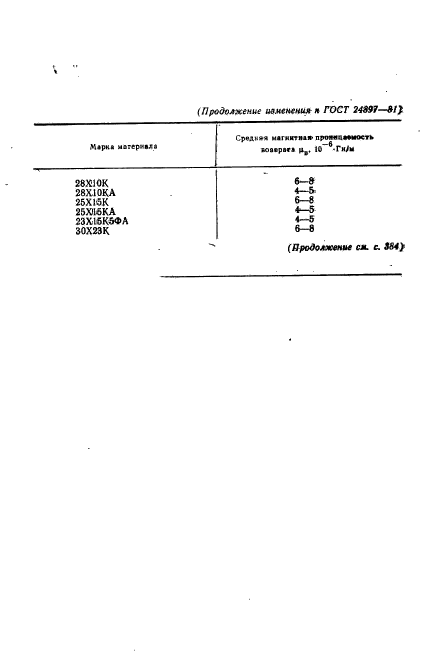

графу «Средняя магнитная проницаемость возврата рв , IO-‘-Гн/м» изложить в новой редакции:
(Продолжение см. е. 388)
332
|
{Продолжение ивменгнил я ГОСТ 24997—Ы) |
||||||||||||||
|
||||||||||||||
|
(Продолжение см. с. Ш) |

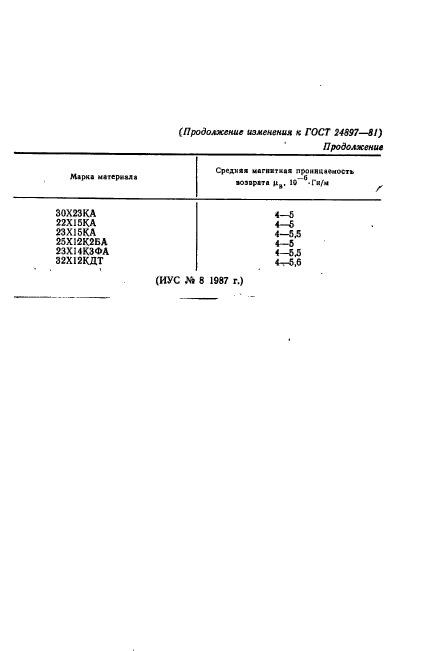

(Продолжение изменения к ГОСТ 24897-8!)
|
Продолжение |
||||||||||||||
|
||||||||||||||
|
(ИУС Л» 8 1887 г.) |

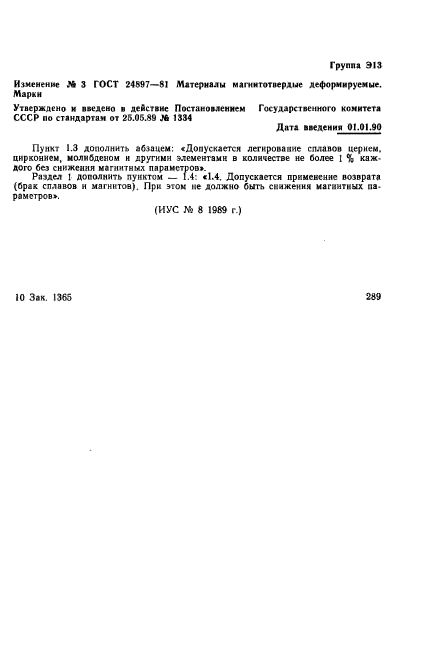

Группа Э13
Изменение .4 3 ГОСТ 24897-81 Материалы магимтотпердме деформируемые. Марки
Утверждено и введено в действие Постановлением Государственного комитета СССР по стандартам от 25.05.89 J6 1334
Дата введения 01.01.90
Пункт 1.3 дополнить абзацем: «Допускается легирование сплаво» церием, цирконием, молибденом н другими элементами в количестве не более I % каждого беэ снижения магнитных параметров».
Раздел 1 дополнить пунктом — 1.4: «1.4. Допускается применение возврата (брак сплавов и магнитов). При этом не должно быть снижения магнитных параметров*.
(ИУС № 8 1989 г.)
10 Зак. 1365
289
Цеиа ] коп.
|
OCQOBBMH ЕДИНИЦЫ СИ |
|||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
|
ПРОИЗВОДНЫЕ ЕДИНИЦЫ СИ,ИМЕЮЩИЕ СОБСТВЕННЫЕ НАИМЕНОВАНИЯ |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
‘-фу
г-‘
