-£т*~

СОЮЗА ССР

МАГНИТОФОНЫ БЫТОВЫЕ

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 24863-87

Издание официальное

Цене 10 коп.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва

Редактор Т. С. Шско Технический редактор В. Н. Прусаком Корректор А В. Прокофьева

Сдано ь *аб. 21.07.87 Поли в печ 14.09,87 1.75 уел п. я. 1.75 уел. кр.-отт. 1.70 угони. л. Тир. КОС Ней* 10 коп.

Ордена «Знак Почета» Мэдвтедьстоо стандартов. 122840. Моет. ГСП. Hoecepecucitcmift пер..* Твп «Московский печатями» .Москьв. Лялин пер. С. Зак. 1CЕв

УДК 681.&46.7:006.354 Группа Э41

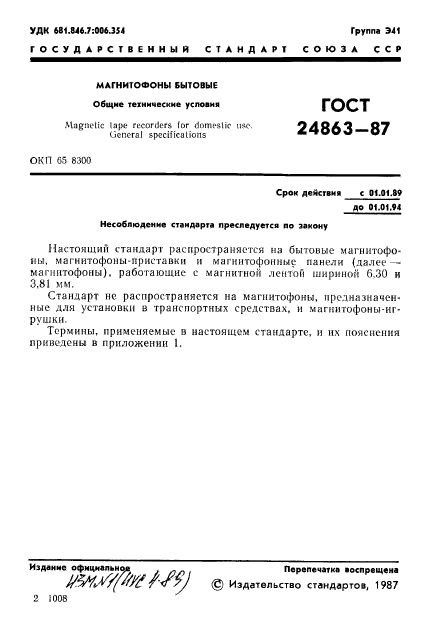

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МАГНИТОФОНЫ БЫТОВЫЕ

ГОСТ

24863-87

Общие технические условия

MegiU’tic lape recorders lor domestic use. General specifications

OKU 65 8300

Срои демстамя с 0t.0t.89 до 01.01Л4

Несоблюдение стандарта преследуется по закону

Настоящим стандарт распространяется на бытовые магнитофоны. магнитофоны-приставки и магнитофонные панели {далее — магнитофоны), работающие с магнитной лентой шириной 6.30 и

З.Ы ММ.

Стандарт не распространяется на магнитофоны, предназначенные для установки в транспортных средствах, н магнитофоны-игрушки.

Термины, применяемые в настоящем стандарте, и их пояснения приведены в приложении 1.

2 1008

Перепечатка воспрещена

С. 2 ТОСТ 24861—«7

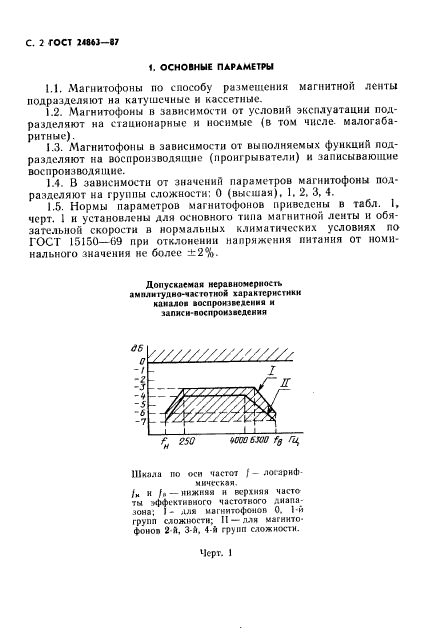

1. ОСНОВНЫЕ ПАРАМЕТРЫ

1.1. .Магнитофоны по способу размещения магнитной ленты подразделяют на катушечные и кассетные.

1.2. Магнитофоны” в зависимости от условий эксплуатации подразделяют на смаинонарные и носимые (в том числе- малогабаритные).

1.3. Магнитофоны в зависимости от выполняемых функций подразделяют на воспроизводящие (проигрыватели) и записывающие воспроизводящие.

1.4. В зависимости от значений параметров магнитофоны под* разделяют на группы сложности: 0 (высшая), 1. 2. 3, 4.

1.5. Нормы параметров магнитофонов приведены в табл. I, черт. 1 и установлены для основного типа магнитной ленты и обязательной скорости в нормальных климатических условиях по ГОСТ 15150-69 при отклонении напряжения питания от номинального значения не более ±2%.

Допускаема» неравномерность амплигудио-частотной характеристики каналов аоспроидедеиня и записи-воспроизведения

-I

f_H 250 W006JW fg /Ц

Шкала по оси частот f — ло<аркФ мичсская.

/и и f» — нижняя н верхняя часто ты1-ктивного частотного диапазона.

— для магнитофонов 0. 1-й групп сложности; II — дли магнитофонов 2 й. 3-й. 4-й групп сложности.

Черт. 1

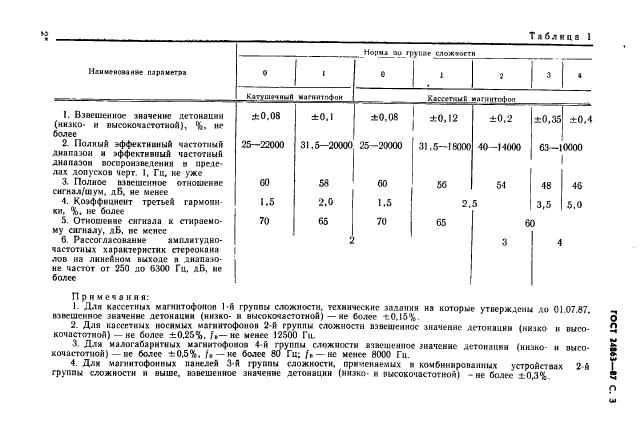

Таблица 1

			Норна эо riiviiae сложности
Нгмиеиомиие парапет?»	0	1	0	1 •	2	3	4
	Катушечный	магнитофон			ИЙГИНПХЬ он
1. Взвешенное значение детонации (низко- и высокочастотной), %. не более	А 0.08	±0.1	±0,08	±0,12	±0.2	±0.35	±0.4
2. Полный тффектииный частотный диапазон и эффективный частотный диапазон воспроизведения 0 пределах допусков черт. 1. Ги. не уже	25—22000	31.5-20000	25-20000	31,5—18000	40-14000	63-1	0000
3. Полное взвешенное отношение сигкал/uiVM, дБ. не менее	G0	58	60	56	54	48	46
4. Коэффициент третьей гармоники, %. не более	1.5	2.0	1.5	2.	5	3.5	5.0
5 Отношение сигнала к стираемому сигналу, дБ, не мсисс 6. Рассогласование амплитудно-частотных характеристик стсреокаиа лов на линейном выходе а диапазоне частот от 250 до 6300 Гц. дБ, не более	70	65 • 4	70	65	& 3	Э 4

Примечания:

1. Для кассетных магнитофонов I й группы сложности, технические задания на которые утверждены до 01.07.87. нзиешеииое значение детонации (низко- и высокочастотной) — не более ±0.15%.

2. Для кассетных носимых магнитофонов 2-й группы сложности взвешенное значение детонации (низко и высокочастотной) — не более ±0.25%. f»— не менее 12500 Гц.

3. Для малогабаритных магнитофонов 4-й группы сложности взвешенное значение детонации (ннзко- и высокочастотной) — не болсс ±0.5%. /« — не более 80 Гц; /» — не менее 8000 Гц.

4. Для магнитофонных панелей 3-Я группы сложности, применяемых и комбинированных устройствах 2 й группы сложности и выше, взвешенное значение детонации (низко- и высокочастотной) -не более ±0.3%.

С. 4 ГОСТ 24863-87

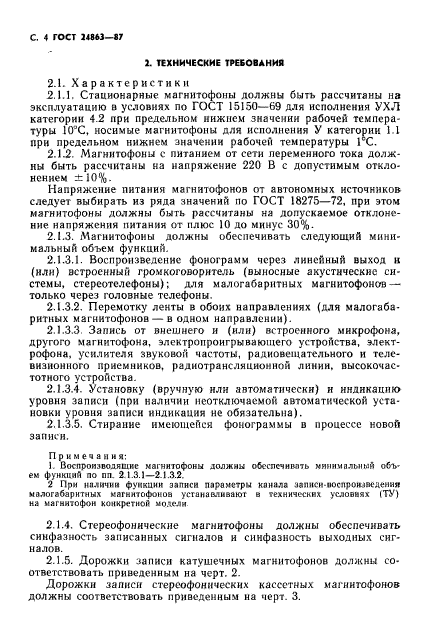

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Характеристики

2.1.1. Стационарные магнитофоны должны быть рассчитаны на эксплуатацию в условиях по ГОСТ 15150-69 для исполнения УХЛ категории 4.2 при предельном нижнем значении рабочей температуры 10^JC, носимые магнитофоны для исполнения У категории 1.1 при предельном нижнем значении рабочей температуры 1’С.

2.1.2. .Магнитофоны с питанием от сети переменного тока должны быть рассчитаны на напряжение 220 В с допустимым отклонением ±10%.

Напряжение питания магнитофонов от автономных источников следует выбирать из ряда значений по ГОСТ 18275-72, при этом магнитофоны должны быть рассчитаны на допускаемое отклонение напряжения питания от плюс 10 до минус 30%.

2.1.3. Л^агннтофоны должны обеспечивать следующий минимальный объем функций.

2.1.3.1. Воспроизведение фонограмм через линейный выход к (или) встроенный громкоговоритель (выносные акустические системы, стереотелефоны); для малогабаритных магнитофонов — только через головные телефоны.

2.1.3.2. Перемотку ленты в обоих направлениях (для малогабаритных магнитофонов — водном направлении).

2.1.3.3. Запись от внешнего и (или) встроенного микрофона, другого магнитофона, электроироигрывающего устройства, электрофона, усилителя звуковой частоты, радиовещательного и телевизионного приемников, радиотрансляционной линии, высокочастотного устройства.

2.1.3.4. Установку (вручную или автоматически) и индикацию уровня записи (при наличии нсотключаемой автоматической установки уровня записи индикация не обязательна).

2.1.3.5. Стирание имеющейся фонограммы в процессе новой записи.

Примечания:

1. Воспроиэвоаяшис магнитофоны должны обеспечивать минимальный o‘ ем функций по пп. 2 1.3.1— 2.1.3.2.

2 При наличии функции записи параметры канала эапнеи-поспрокдведения малогабаритных магнитофонов устанавливают в технических условиях |ТУ) на магнитофон конкретной модели

2.1.4. Стереофонические магнитофоны должны обеспечивать синфазность записанных сигналов и синфазность выходных сигналов.

2.1.5. Дорожки записи катушечных магнитофонов должны соответствовать приведенным на черт. 2.

Дорожки записи стереофонических кассетных магнитофонов должны соответствовать приведенным на черт. 3.

ГОСТ 24Ш-17 С. 5

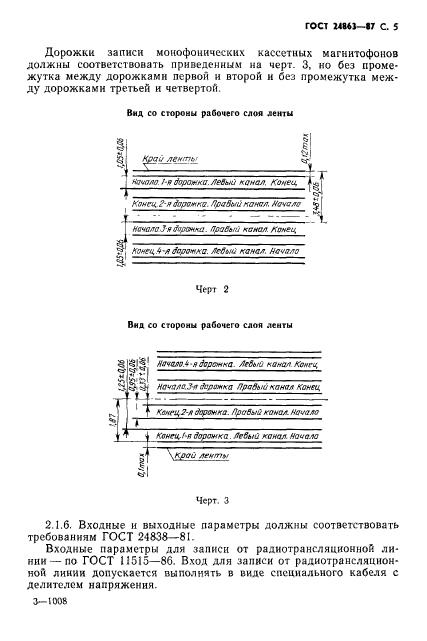

Дорожки записи монофонических кассетных магнитофонов должны соответствовать приведенным на черт. 3, но без промежутка между дорожками первой и второй и без промежутка между дорожками третьей и четвертой.

Вмд со стороны рабочего слоя дейты

II II

й| Край лент*

^sj.XT7~ — 1т

ftauam. t-я дорожка. ЛеВ&ш канал, Конец \ i

I : —^ТШ

Конги. 2-я Агрмка. Правей капп/!. Начало $ [

f——.Ч

I Непала Зяйяронка. Jpaffe/u канал Конец

I¹

Конец .4 •/> dopo-v.Hu. Левыъ канал. Hava/го

Черг 2

Вид со стороны рабочего сдоя ленты

Начаяо.ь •я дорожка. Аебый канал Конец

44 ]** ■♦М

3SS Начало J л бражка Правый канал Конец

Началом А’рзжка Правые ¹ f Конец2-лЖранна. ПраВыйконал.начало

Коней,!-я дорожка. Аевый канал Начало

\край л

Черт. 3

2.1.6. Входные и выходные параметры должны соответствовать требованиям ГОСТ 24дЗв—81.

Входные параметры для записи от радиотрансляционной линии — по ГОСТ П515—86. Вход для записи от радиотрансляционной линии допускается выполнять в виде специального кабеля с делителем напряжения.

3-1008

С. 6 ГОСТ 24863-87

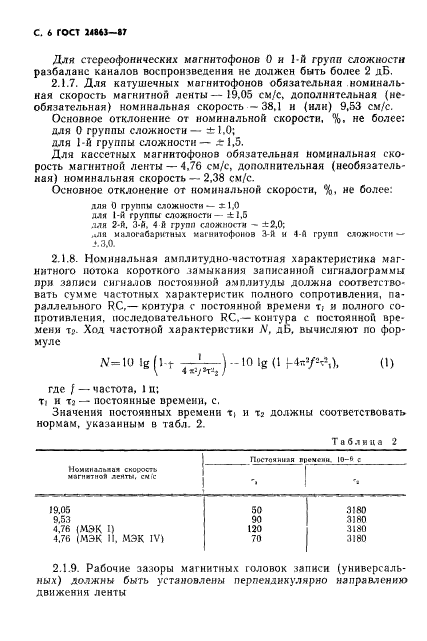

Дли стереофонических магнитофонов Он 1й групп сложности разбаланс каналов воспроизведения не должен быть более 2 дБ.

2.1.7. Для катушечных магнитофонов обязательная номинальная скорость магнитной ленты—19.05 см/с, дополнительная (необязательная) номинальная скорость — 38.1 и (илн) 9,53 см/с.

Основное отклонение от номинальной скорости, %, не более:

для 0 группы сложности — ±1,0;

для 1-й группы сложности — *1,5.

Для кассетных магнитофонов обязательная номинальная скорость магнитной ленты —4,76 см/с, дополнительная (необязательная) номинальная скорость — 2,38 см/с.

Основное отклонение от номинальной скорости, %, не более:

для 0 группы СЛОЖНОСТИ — X 1,0

для 1-й группы сложности — ±1.5

для 2-й. 3-Й. 4 й групп сложности — *2.0:

.«ля малогабаритных магнитофонов 3-й и 4-й групп сложности ‘.3.0.

2.1.8- Номинальная амплитудно-частотная характеристика магнитного потока короткого замыкания записанной сигналограммы при записи сигналов постоянной амплитуды должна соответствовать сумме частотных характеристик полного сопротивления, параллельного RC,— контура с постоянной времени т_; и полного сопротивления. последовательного RC.— контура с постоянной времени tj. Ход частотной характеристики jV, дЬ. вычисляют по формуле

^N=w lg(‘^t 7^)»‘^0lg(l 0)

где / — частота, 1 п;

Ti и та — постоянные времени, с.

Значения постоянных времени t| и т₂ должны соответствовать нормам, указанным в табл. 2.

Таблица 2

Ноикналкяая скорость магнитной леитм. сиГс	Постоянная времени. 10—6 с
Ноикналкяая скорость магнитной леитм. сиГс
19.05	50	3180
9.53	90	3180
■1,76 1МЭК I)	120	.3180
4.76 (МЭК II. МЭК IV)	70	3180

2.1.9. Рабочие зазоры магнитных головок записи (универсальных) должны быть установлены перпендикулярно направлению движения ленты

ГОСТ 24I6J—17 С. 7

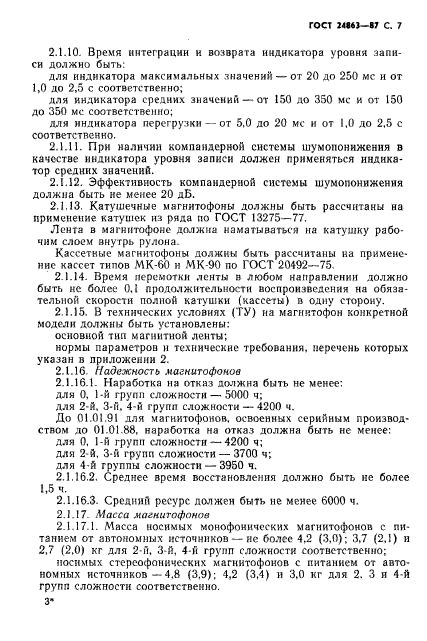

2.1.10. Время интеграции и возврата индикатора уровня записи должно быть:

для индикатора максимальных значений — от 20 до 250 мс и от 1,0 до 2,5 с соответственно;

для индикатора средних значений — от 150 до 350 мс и от 150 до 350 мс соответственно;

для индикатора перегрузки — от 5,0 до 20 мс и от 1.0 до 2.5 с соответственно.

2.1.11. При наличии компандерной системы шумопонижения в качестве индикатора уровня записи должен применяться индикатор средних значений.

2.1.12. Эффективность компандерной системы шумопонижения должна быть не менее 20 дБ.

2.1.13. Катушечные магнитофоны должны быть рассчитаны на применение катушек из ряда по ГОСТ 13275-77.

Лента в магнитофоне должна наматываться на катушку рабочим слоем внутрь рулона.

Кассетные магнитофоны должны быть рассчитаны на применение кассет типов МК-60 н МК-90 по ГОСТ 20492-75.

2.1.14. Время иерсмоткн ленты в любом направлении должно быть не более 0.1 продолжительности воспроизведения на обязательной скорости полной катушки (кассеты) в одну сторону.

2.1.15. В технических условиях (ТУ) на магнитофон конкретной модели должны быть установлены:

основной тип магнитной ленты;

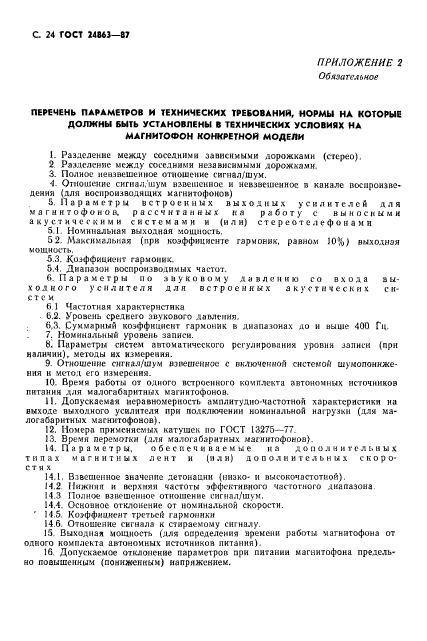

нормы параметров и технические требования, перечень которых указан в приложении 2.

2.1.16. Надежность магнитофонов

2.1.16.1. Наработка на отказ должна быть не менее: для 0. 1-й групп сложности — 5000 ч;

для 2-й. З-й. *4-й групп сложности — 4200 ч.

До 01.01.91 для магнитофонов, освоенных серийным производством до 01.0188. наработка на отказ должна быть не менее: для 0. 1-й групп сложности — 4200 ч; для 2 й. З-й групп сложности — 3700 ч; для 4-й группы сложности — 3950 ч.

2.1.16.2. Среднее время восстановления должно быть не более 1,5 ч.

2.1.16.3. Средний ресурс должен быть не менее 6000 ч.

2.1.17. Масса магнитофонов

2.1.17.1. Масса носимых монофонических магнитофонов с питанием от автономных источников — не более 4.2 (3.0); 3.7 (2.1) и 2.7 (2,0) кг для 2-й. З-й, 4-й групп сложности соответственно;

иосимых стереофонических магнитофонов с питанием от автономных источников — 4.8 (3.9); 4,2 (3.4) и 3,0 кг для 2. 3 п 4-й групп сложности соответственно.

С. 8 ГОСТ 24863-87

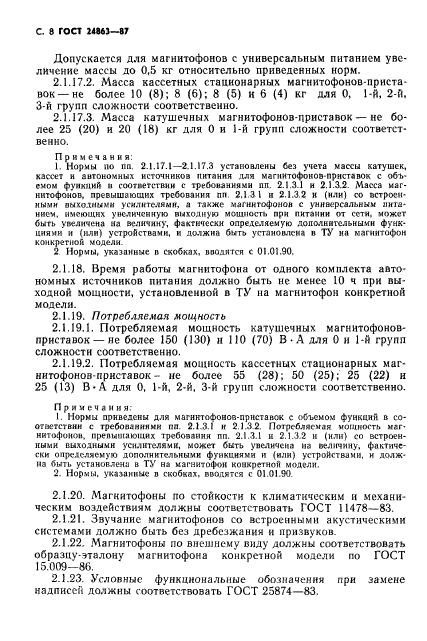

Допускается для магнитофонов с универсальным питанием увеличение массы до 0,5 кг относительно приведенных норм.

2.1.17.2. Масса кассетных стационарных магнитофонов-приста-вок —не более 10 (8); 8 (6); 8 (5) и 6 (4) кг для 0, 1-й, 2-й. 3-й групп сложности соответственно.

2.1.17.3. Масса катушечных магнитофонов-приставок — не более 25 (20) и 20 (18) кг для 0 и 1-й групп сложности соответственно.

Примечания:

I. Норны но пп. 2.1.17.1—2.1.17.3 установлены €«з учета массы катушек, кассет и автономных источников питания для магнитофонов-приставок с объемом функций и соответствии с требованиями пп. 2.1.3.1 и 2.1.З.2. Масса магнитофонов. превышающих требования пп. 2.1.31 и 2.1.3.2 к (или) со встроенными onходим «и усилителями, а также магнитофонов с универсальным питанием. имеющих увеличенную выходную мощность при питании от сети, может быть увеличена на величину, фактически определяемую дополнительными функциями и (или) устройствами, и дол ж ни быть установлена в ТУ на ыагиитофои конкретной модели.

2 Нормы, указанные в скобках, вводятся с 01.01.90.

2.1.18. Время работы магнитофона от одного комплекта автономных источников питания должно быть не менее 10 ч при выходной мощности, установленной в ТУ на магнитофон конкретной модели.

2.1.19. Потребляемая мощность

2.1.19.1. Потребляемая мощность катушечных магнитофонов-приставок—не более 150 (130) и ПО (70) В-А для 0 и 1-й групп сложности соответственно.

2.1.19.2. Потребляемая мощность кассетных стационарных магнитофонов-приставок- не более 55 (28); 50 (25); 25 (22) и 25 (13) В* А для 0, 1-й, 2-й, 3-й групп сложности соответственно.

Примечания;

1. Нормы приведены для магнитофонов-приставок с объемом функций в соответствии с требовании ми па 2.1.3-1 и 21.3.2. Потребляемая мощность магнитофоном. превышающих требования пп. 2.I.3.1 и 2.1.3.2 н (или) со встроенными выходными усилителями, может быть увеличена на величину, фактически определяемую дополнительными функциями и (или) устройствами, и должна быть установлена в ТУ на магнитофон конкретной модели.

2. Нормы, указанные в скобках, вводятся с 01.01.90

2.1.20. Магнитофоны по стойкости к климатическим и механическим воздействиям должны соответствовать ГОСТ 11478-83.

2.1.21. Звучание магнитофонов со встроенными акустическими системами должно быть без дребезжания и призвуков.’

2.1.22. Магнитофоны по внешнему виду должны соответствовать образцу-эталону магнитофона конкретной модели по ГОСТ 15.009-86.

2.1.23. Условные функциональные обозначения при замене надписей должны соответствовать ГОСТ 25874 —83.

ГОСТ 24863-87 С. 9

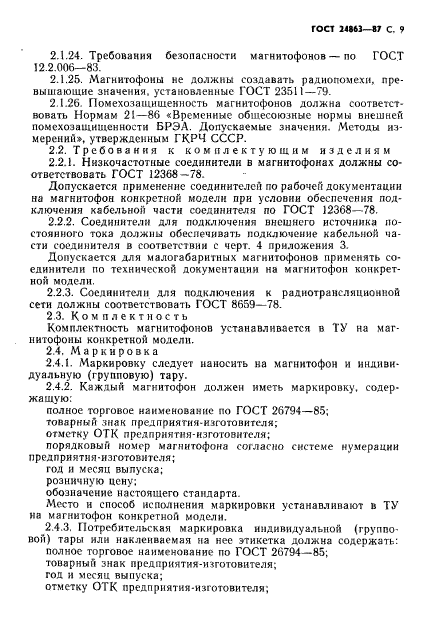

2.1.24. Требования безопасности магнитофонов—по ГОСТ 12.2.006-83.

2.1.25. Магнитофоны не должны создавать радиопомехи, превышающие значения, установленные ГОСТ 23511-79.

2.1.26. Помехозащищенность магнитофонов должна соответствовать Нормам 21—86 «Временные общесоюзные нормы внешней помехозащищенности БРЭА. Допускаемые значении. Методы измерений», утвержденным ГКРЧ СССР.

2.2. Требо в а к и я к комплектующим изделиям

2.2.1. Низкочастотные соединители в магнитофонах должны соответствовать ГОСТ 12368 ~78.

Допускается применение соединителей по рабочей документации на магнитофон конкретной модели при условии обеспечения подключения кабельной части соединителя по ГОСТ 12368-78.

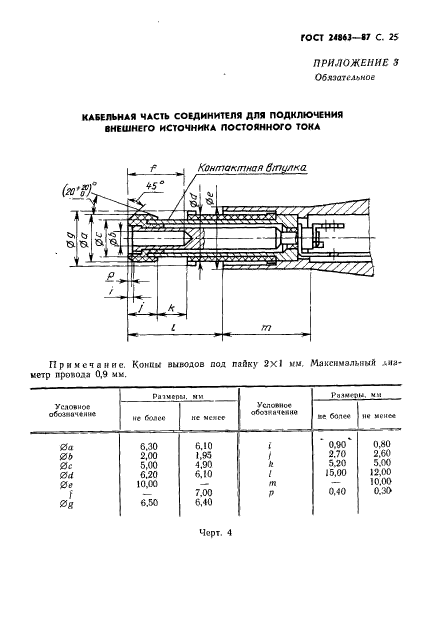

2.2.2. Соединители для подключения внешнего источника постоянного тока должны обеспечивать подключение кабельной части соединителя в соответствии с черт. 4 приложения 3.

Допускается для малогабаритных магнитофонов применять соединители по технической документации на магнитофон конкретной модели.

2.2.3. Соединители для подключения к радиотрансляционной сети должны соответствовать ГОСТ 8659-78.

2 3. Ком плектность

Комплектность магнитофонов устанавливается в ТУ на магнитофоны конкретной модели.

2.4. Маркировка

2.4.1. Маркировку следует наносить на магнитофон и индивидуальную (групповую) тару.

2.4.2. Каждый магнитофон должен иметь маркировку, содержащую:

полное торговое наименование по ГОСТ 26794-85; товарный знак предприятия-изготовителя; отметку ОТК предприятия-изготовителя;

порядковый номер магнитофона согласно системе нумерации предприятия-изготовителя; год и месяц выпуска; розничную цену;

обозначение настоящего стандарта.

■Место и способ исполнения маркировки устанавливают в ТУ на магнитофон конкретной модели.

2.4.3. Потребительская маркировка индивидуальной (групповой) тары или наклеиваемая на нее этикетка должна содержать:

полное торговое наименование по ГОСТ 26794 —85;

товарный знак предприятия-изготовителя;

год и месяц выпуска;

отметку ОТК предприятия-изготовителя;

С. 10 ГОСТ 24943—U

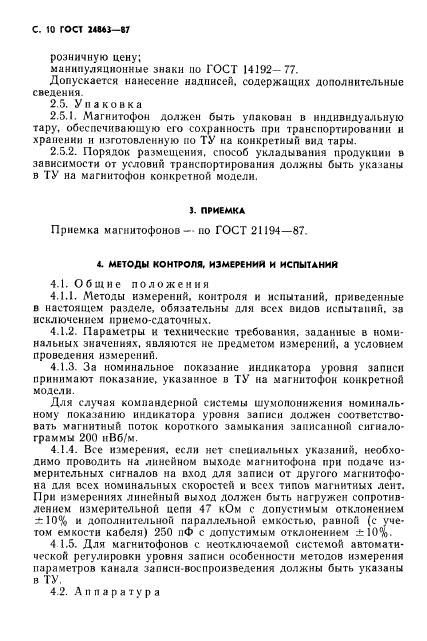

розничную цену;

манипуляционные знаки по ГОСТ 14192-77.

Допускается нанесение надписей, содержащих дополнительные сведения.

2.5. Упаковка

2.5.1. Магнитофон должен быть упакован в индивидуальную тару, обеспечивающую его сохранность при транспортировании и хранении и изготовленную по ТУ на конкретный вид тары.

2.5.2. Порядок размещения, способ укладывания продукции » зависимости от условий транспортирования должны быть указаны в ТУ на магнитофон конкретной модели.

3. ПРИЕМКА

Приемка магнитофонов — по ГОСТ 21194 —87.

4. МЕТОДЫ КОНТРОЛЯ, ИЗМЕРЕНИИ И ИСПЫТАНИЙ

4.1. Общие положения

4.1.1. Методы измерений, контроля и испытаний, приведенные в настоящем разделе, обязательны для всех видов испытаний, за исключением приемо сдаточных.

4.1.2. Параметры и технические требования, заданные в номинальных значениях, являются не предметом измерении, а условием проведения измерений.

4.1.3. За номинальное показание индикатора уровня записи принимают показание, указанное в ТУ на магнитофон конкретной модели.

Для случая комнаидернон системы шумопонижения номинальному показанию индикатора уровня записи должен соответствовать магнитный поток короткого замыкания записанной сигнало-граммы 200 нВб/м.

4.1.4. Все измерения, если нет специальных указаний, необходимо проводить на линейном выходе магнитофона при подаче измерительных сигналов на вход для записи от другого магнитофона для всех номинальных скоростей и всех типов магнитных лент. При измерениях линейный выход должен быть нагружен сопротивлением измерительной цепи 47 кОм с допустимым отклонением ±10% и дополнительной параллельной емкостью, равной (с учетом емкости кабеля) 250 лФ с допустимым отклонением ±10%.

4 1.5. Для магнитофонов с кеотключаемой системой автоматической регулировки уровня записи особенности методов измерения параметров канала записи-воспроизведения должны быть указаны в ТУ.

4.2. Аппаратура

ГОСТ JW6S—87 С. 11

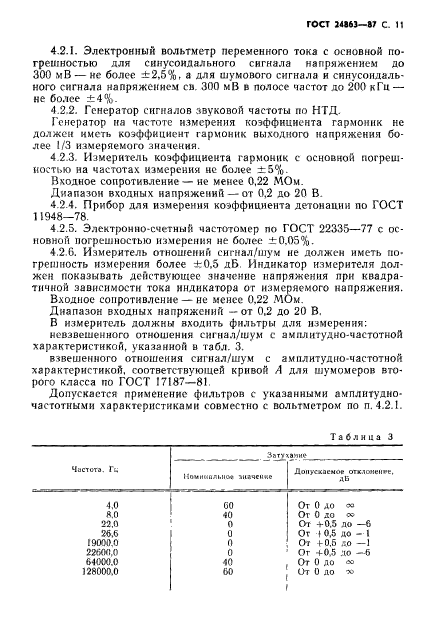

4.2.1. Электронный вольтметр переменного тока с основной погрешностью для синусоидального сигнала напряжением до 300 мВ — не более ±2,5%, а для шумового сигнала и синусоидального сигнала напряженном си. 300 мВ в полосе частот до 200 кГц — не более ±4%.

4.2.2. Генератор сигналов звуковой частоты по НТД.

Генератор на частоте измерения коэффициента гармоник не

должен иметь коэффициент гармоник выходного напряжения более 1/3 измеряемого значения.

4 2.3. Измеритель коэффициента гармоник с основной погрешностью на частотах измерения не более ±5%.

Входное сопротивление — не менее 0,22 МОм.

Диапазон входных напряжений — от 0.2 до 20 В.

4.2.4. Прибор для измерения коэффициента детонации по ГОСТ 11948-78.

4.2.5. Электронно-счетный частотомер по ГОСТ 22335-77 с основной погрешностью измерения не более ±0.05%.

4.2.6. Измеритель отношений сигнал/шум не должен иметь погрешность измерения более ±0,5 дБ Индикатор измерителя должен показывать действующее значение напряжения при квадратичной зависимости тока индикатора ог измеряемого напряжения.

Входное сопротивление — не менее 0.22 МОм.

Диапазон входных напряжений — от 0,2 до 20 В.

В измеритель должны входить фильтры для измерения:

невзвешенного отношения енгнал/шум с амплитудно-частотной характеристикой, указанной ы табл. 3.

взвешенного отношения сигнал/шум с амплитудно-частотной характеристикой, соответствующей кривой А для шумомеров второго класса по ГОСТ 17187-81.

Допускается применение фильтров с указанными амплитудно-частотными характеристиками совместное вольтметром по п. 4.2.1.

Таблица 3

3ату**мн0

Частота. Гь

liouiu

Допусхасмос отклоиеиге,

дв

4.0

8.0 22.0 26.6

19000.0

22600.0

64000.0

128000.0

СО

От 0 АО оо Ог 0 до От +0.5 до —6 Ог » 0.5 до — 1 От +0.5 до — J Or +0.5 до —-б От 0 до ■»

От 0 до ■»

С. 12 ГОСТ 2043—«7

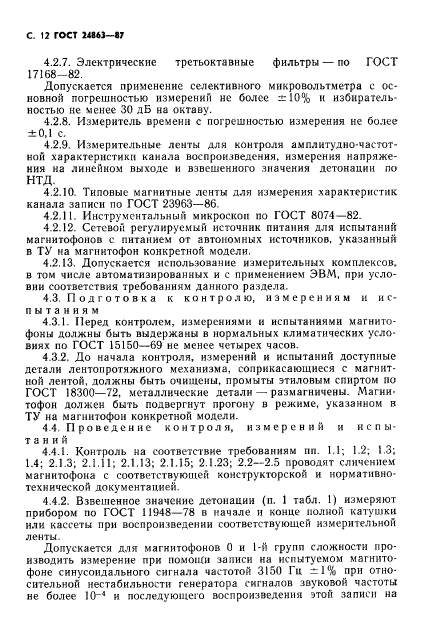

4.2.7. Электрические третьоктавные фильтры — по ГОСТ 17168-82.

Допускается применение селективного мнкровольтметра с основной погрешностью измерений не более =10% н избирательностью не менее *30 дБ на октаву.

4.2.8. Измеритель времени с погрешностью измерения не более ±0,1 с.

4.2.9. Измерительные ленты для контроля амплитудно-частотной характеристики канала воспроизведения, измерения напряжения на линейном выходе и взвешенного значения детонации по НТД.

4.2.10. Типовые магнитные ленты для измерения характеристик канала записи по ГОСТ 23963-86.

4 2.11. Инструментальный микроскоп по ГОСТ 8074-82.

4.2.12. Сетевой регулируемый источник питания для испытаний магнитофонов с питанием ог автономных источников, указанный в ТУ на магнитофон конкретной модели.

4.2.13. Допускается использование измерительных комплексов, в том числе автоматизированных и с применением ЭВМ, при условии соответствия требованиям данного раздела.

4.3. Подготовка к контролю, измерениям и испытаниям

4.3.1. Иерея контролем, измерениями и испытаниями магнитофоны должны быть выдержаны в нормальных климатических условиях по ГОСТ 15150-69 не менее четырех часов.

4.3.2. До начала контроля, измерений и испытаний доступные детали лентопротяжного механизма, соприкасающиеся с магнитной лентой, должны быть очищены, промыты этиловым спиртом по ГОСТ 18300-72, металлические детали — размагничены. Магнитофон должен быть подвергнут прогону в режиме, указанном в ТУ на магнитофон конкретной модели.

4 4. И роведен не контроля, измерений и испытаний

4.4.1. Контроль на соответствие требованиям пп. 1.1; 1.2; 1.3; 1.4; 2.1.3; 2.1.11; 2.1.13; 2.1.15; 2.1.23; 2.2—2.5 проводят сличением магнитофона с соответствующей конструкторской и нормативнотехнической документацией.

4.4.2. Взвешенное значение детонации (п. 1 табл. 1) измеряют прибором по ГОСТ 11948-78 в начале и конце полной катушки или кассеты при воспроизведении соответствующей измерительной ленты.

Допускается для магнитофонов 0 и 1-й групп сложности производить измерение при помощи записи на испытуемом магнитофоне синусоидального сигнала частотой 3150 Гц г:1% при относительной нестабильности генератора сигналов звуковой частоты не более I0^-4 и последующего воспроизведения этой записи на

ГОСТ 24МЗ-В7 с. 13

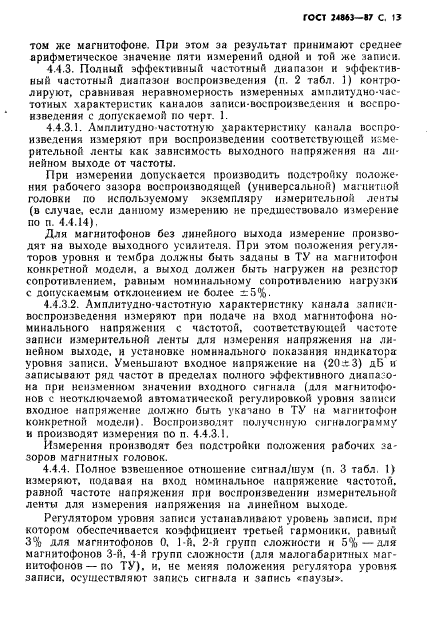

том же магнитофоне. При этом за результат принимают среднее арифметическое значение пяти измерении одной и той же записи.

4.4.3. Полный эффективный частотный диапазон и эффективный частотный диапазон воспроизведения (п. 2 табл. 1) контролируют. сравнивая неравномерность измеренных амплитудно-частотных характеристик каналов за лиси-воспроизведения и воспроизведения с допускаемой по черт. 1.

4.4.3.1. Амплитудно-частотную характеристику канала воспроизведения измеряют при воспроизведении соответствующей ияме-рительной ленты как зависимость выходного напряжения на линейном выходе от частоты.

При измерении допускается производить подстройку положения рабочего зазора воспроизводящей (универсальной) магнитной головки по используемому экземпляру измерительной ленты (в случае, если данному измерению не предшествовало измерение по п. 4.4.14).

Для магнитофонов без линейного выхода измерение производят на выходе выходного усилителя. При этом положения регуляторов уровня и тембра должны быть заданы в ТУ на магнитофон конкретной модели, а выход должен быть нагружен на резистор сопротивлением, равным номинальному сопротивлению нагрузки с допускаемым отклонением не более г 5%.

4.4.3.2. Амплитудно-частотную характеристику канала записи-воспроизведения измеряют при подаче на вход магнитофона номинального напряжения с частотой, соответствующей частоте записи измерительной ленты для измерения напряжения на линейном выходе, и установке номинального показания индикатора уровня записи. Уменьшают входное напряжение на (20л3) дБ и записывают ряд частот в пределах полного эффективного диапазона при неизменном значении входного сигнала (для магнитофонов с неотключаемой автоматической регулировкой уровня записи входное напряжение должно быть укачано в ТУ на магнитофон конкретной модели). Воспроизводят полученную енгналограмму и производят измерения по п. 4.4.3.!.

Измерения производят без подстройки положения рабочих зазоров магнитных головок.

4.4.4. Полное взвешенное отношение сигнал/шум (п. 3 табл. 1) измеряют, подавая на вход номинальное напряжение частотой, равной частоте напряжения при воспроизведении измерительной ленты для измерения напряжения на линейном выходе.

Регулятором уровня записи устанавливают уровень записи, при котором обеспечивается коэффициент третьей гармоники, равный 3% для магнитофонов 0, 1-й. 2-й групп сложности и 5%— для магнитофонов 3-й, 4-й групп сложности (для малогабаритных магнитофонов—по ТУ), и. не меняя положения регулятора уровня записи, осуществляют запись сигнала и запись «паузы».

С. 14 ГОСТ 24S63—Ы

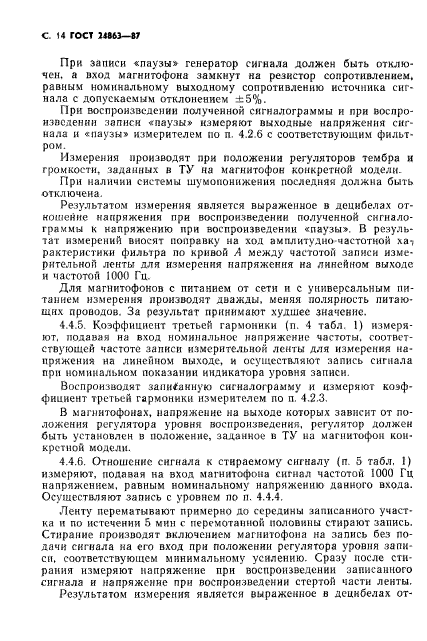

При записи «паузы» генератор сигнала должен быть отключен. а вход магнитофона замкнут на резистор сопротивлением, равным номинальному выходному сопротивлению источника сигнала с допускаемым отклонением ±5%.

При воспроизведении полученной сигналограммы и при воспроизведении записи «паузы» измеряют выходные напряжения сигнала и «паузы» измерителем по п. 4.2.6 с соответствующим фильтром.

Измерения производят при положении регуляторов тембра и громкости, заданных в ТУ на магнитофон конкретной модели.

При наличии системы шумопонижения последняя должна быть отключена.

Результатом измерения является выраженное в децибелах отношение напряжения при воспроизведении полученной снгнало-граммы к напряжению при воспроизведении «паузы». В результат измерений вносят поправку на ход амплитудно-частотной ха-) рактеристики фильтра по кривой А между частотой записи измерительной ленты для измерения напряжения на линейном выходе и частотой 1000 Ги.

Для магнитофонов с питанием от сети и с универсальным питанием измерения производят дважды, меняя полярность питающих проводов. За результат принимают худшее значение.

4.4.5. Коэффициент третьей гармоники (п. 4 табл. 1) измеряют. подавая на вход номинальное напряжение частоты, соответствующей частоте записи измерительной ленты для измерения напряжения на линейном выходе, и осуществляют запись сигнала при номинальном показании индикатора уровня записи.

Воспроизводит записанную енгналограмму и измеряют коэффициент третьей гармоники измерителем по п. 4.2.3.

В магнитофонах, напряжение на выходе которых зависит от положения регулятора уровня воспроизведения, регулятор должен быть установлен в положение, заданное в ТУ на магнитофон конкретной модели.

4.4.6. Отношение сигнала к стираемому сигналу (п. 5 табл. I) измеряют, подавая на вход магнитофона сигнал частотой 1000 Гц напряжением, равным номинальному напряжению данного входа. Осуществляют запись с уровнем по п. 4.4.4.

Ленту перематывают примерно до середины записанного участка и по истечении 5 мин с перемотанной половины стирают запись. Стирание производят включением магнитофона на запись без подачи сигнала на его вход при положении регулятора уровня записи, соответствующем минимальному усилению. Сразу после стирания измеряют напряжение при воспроизведении записанного сигнала и напряжение при воспроизведении стертой части ленты.

Результатом измерения является выраженное в децибелах от-

ГОСТ 24Ш—вг С. 15

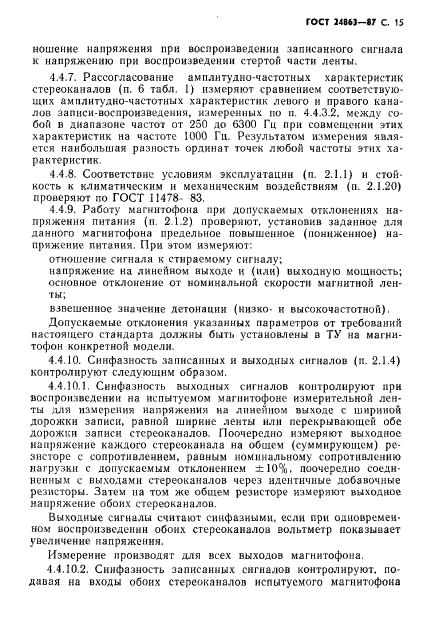

ношение напряжения при воспроизведения записанного сигнала к напряжению при воспроизведении стертой части ленты.

4.4.7. Рассогласование амплитудно-частотных характеристик стереоканалов (п. 6 табл. 1) измеряют сравнением соответствующих амплитудно-частотных характеристик левого и правого каналов записи-воспроизведения, измеренных по п. 4.4.3.2, между собой в диапазоне частот от 250 до 6300 Гц при совмещении этих характеристик на частоте 1000 Ги. Результатом измерения является наибольшая разность ординат точек любой частоты этих характеристик.

4.4.8. Соответствие условиям эксплуатации (п. 2.1.1) и стойкость к климатическим и механическим воздействиям (п. 2.1.20) проверяют по ГОСТ 11478— 83,

4.4.9. Работу магнитофона при допускаемых отклонениях напряжения питания (п. 2 1.2) проверяют, установив заданное для данного магнитофона предельное повышенное (пониженное) напряжение питания. При этом измеряют:

отношение сигнала к стираемому сигналу;

напряжение на линейном выходе и (или) выходную мощность;

основное отклонение от номинальной скорости магнитной ленты;

взвешенное значение детонации (низко- и высокочастотной),

Допускаемые отклонения указанных параметров от требований настоящего стандарта должны быть установлены в ТУ на магнитофон конкретной модели.

4.4 10. Сннфазность записанных и выходных сигналов (и. 2.1.4) контролируют следующим образом.

4.4.10.1. Синфазность выходных сигналов контролируют при воспроизведении на испытуемом магнитофоне измерительной ленты для измерения напряжения на линейном выходе с шириной дорожки записи, равной ширине ленты илн перекрывающей обе дорожки записи стереоканалов. Поочередно измеряют выходное напряжение каждого стереоканала на общем (суммирующем) резисторе с сопротивлением, равным номинальному сопротивлению нагрузки с допускаемым отклонением ±10%, поочередно соединенным с выходами стереоканалов через идентичные добавочные резисторы. Затем па том же общем резисторе измеряют выходное напряжение обоих стереоканалов.

Выходные сигналы считают синфазными, если при одновременном воспроизведении обоих стереоканалов вольтметр показывает увеличение напряжения.

Измерение производят для всех выходов магнитофона.

4.4.10.2. Сннфазность записанных сигналов контролируют, подавая на входы обоих стереоканалов испытуемого магнитофона

С. 16 ГОСТ 24МЗ-а7

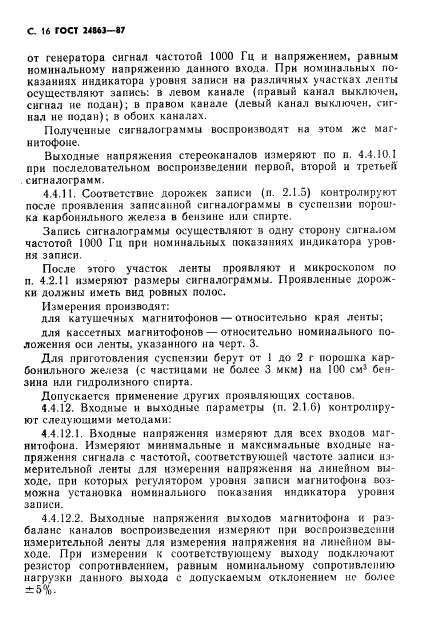

от генератора сигнал частотой 1000 Гц и напряжением, равным номинальному напряжению данного входа. При номинальных показаниях индикатора уровня записи на различных участках ленты осуществляют запись: в левом канале (правый канал выключен, сигнал не подан); в правом канале (левый канал выключен, сигнал не подан); в обоих каналах.

Полученные сигналограммы воспроизводят на этом же магнитофоне.

Выходные напряжения стереоканалов измеряют по п. 4.4.10.1 при последовательном воспроизведении первой, второй и третьей сигналограмм.

4.4.11. Соответствие дорожек записи (п. 2.1.5) контролируют после проявления записанной сигналограммы в суспензии порошка карбонильного железа в бензине или спирте.

Запись сигналограммы осуществляют в одну сторону сигналом частотой 1000 Гц при номинальных показаниях индикатора уровня записи.

После этого участок ленты проявляют и микроскопом по п. 4.2.11 измеряют размеры сигналограммы. Проявленные дорожки должны иметь вид ровных полос.

Измерения производят:

для катушечных магнитофонов — относительно края ленты;

для кассетных магнитофонов — относительно номинального положения оси ленты, указанного на черт. 3.

Для приготовления суспензии берут от 1 до 2 г порошка карбонильного железа (с частицами не более 3 мкм) на 100 см¹ бензина или гидролизного спирта.

Допускается применение других проявляющих составов.

4.4.12. Входные и выходные параметры (п. 2.1.6) контролируют следующими методами:

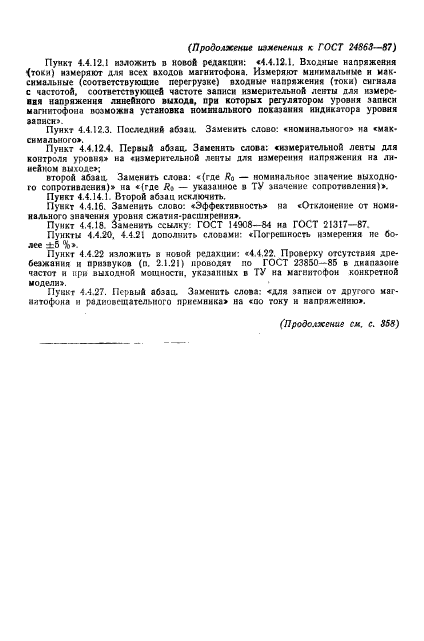

4 4.12.1. Входные напряжения измеряют для всех входов магнитофона. Измеряют минимальные и максимальные входные напряжения сигнала с частотой, соответствующей частоте записи измерительной ленты для измерении напряжения на линейном выходе, при которых регулятором уровня записи магнитофона возможна установка номинального показания индикат
