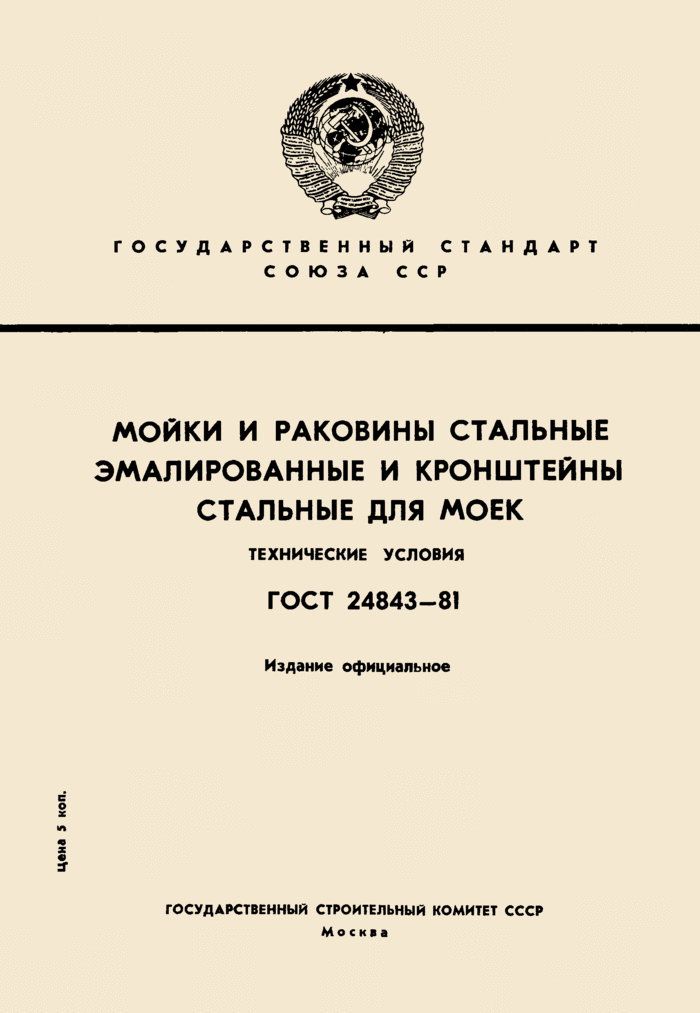

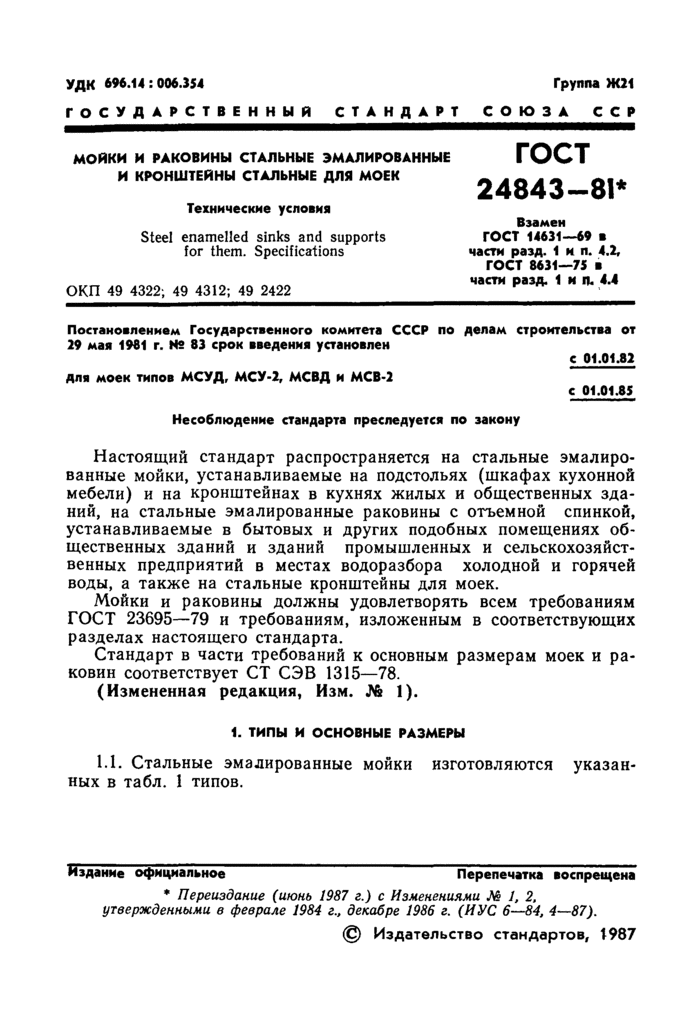

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МОЙКИ И РАКОВИНЫ СТАЛЬНЫЕ ЭМАЛИРОВАННЫЕ И КРОНШТЕЙНЫ СТАЛЬНЫЕ ДЛЯ МОЕК

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 24843-81

Издание официальное

ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ КОМИТЕТ СССР Москва

УДК 696.14 : 006.354 Группа Ж21

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МОЙКИ И РАКОВИНЫ СТАЛЬНЫЕ ЭМАЛИРОВАННЫЕ И КРОНШТЕЙНЫ СТАЛЬНЫЕ ДЛЯ МОЕК

Технические условия

Steel enamelled sinks and supports for them. Specifications

ОКП 49 4322; 49 4312; 49 2422

ГОСТ

24843—81*

Взамен ГОСТ 14631-69 в части разд. 1 и п. 4.2, ГОСТ 8631-75 в части разд. 1 и и. 4.4

Постановлением Государственного комитета СССР по делам строительства от 29 мая 1981 г. № 83 срок введения установлен

с 01.01.82

для моек типов МСУД, МСУ-2, МСВД и МСВ-2

с 01.01.85

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на стальные эмалированные мойки, устанавливаемые на подстольях (шкафах кухонной мебели) и на кронштейнах в кухнях жилых и общественных зданий, на стальные эмалированные раковины с отъемной спинкой, устанавливаемые в бытовых и других подобных помещениях общественных зданий и зданий промышленных и сельскохозяйственных предприятий в местах водоразбора холодной и горячей воды, а также на стальные кронштейны для моек.

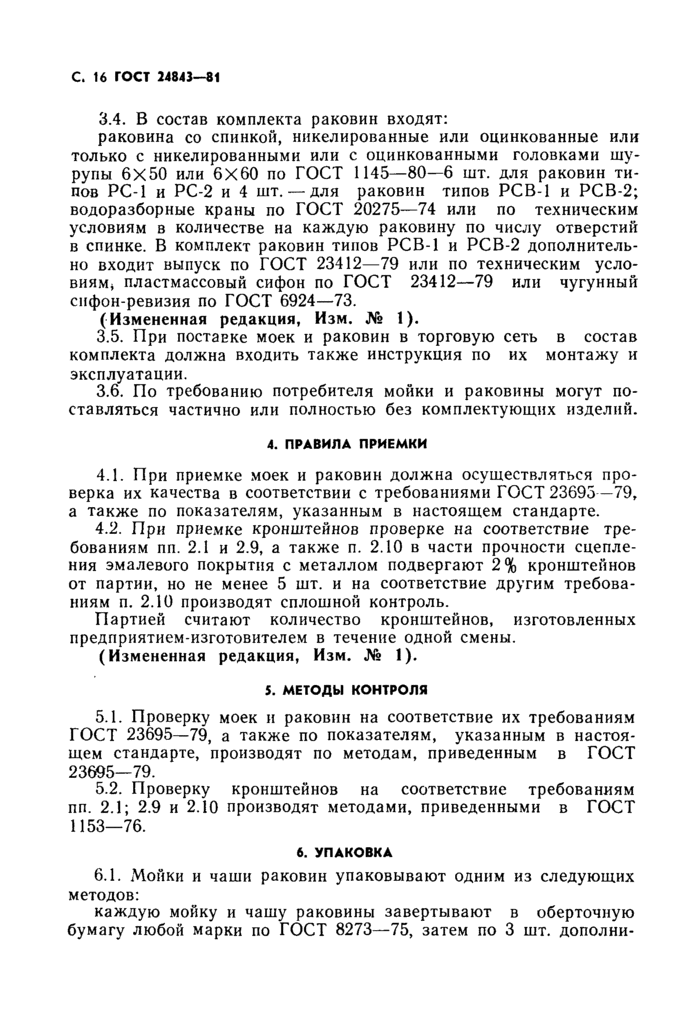

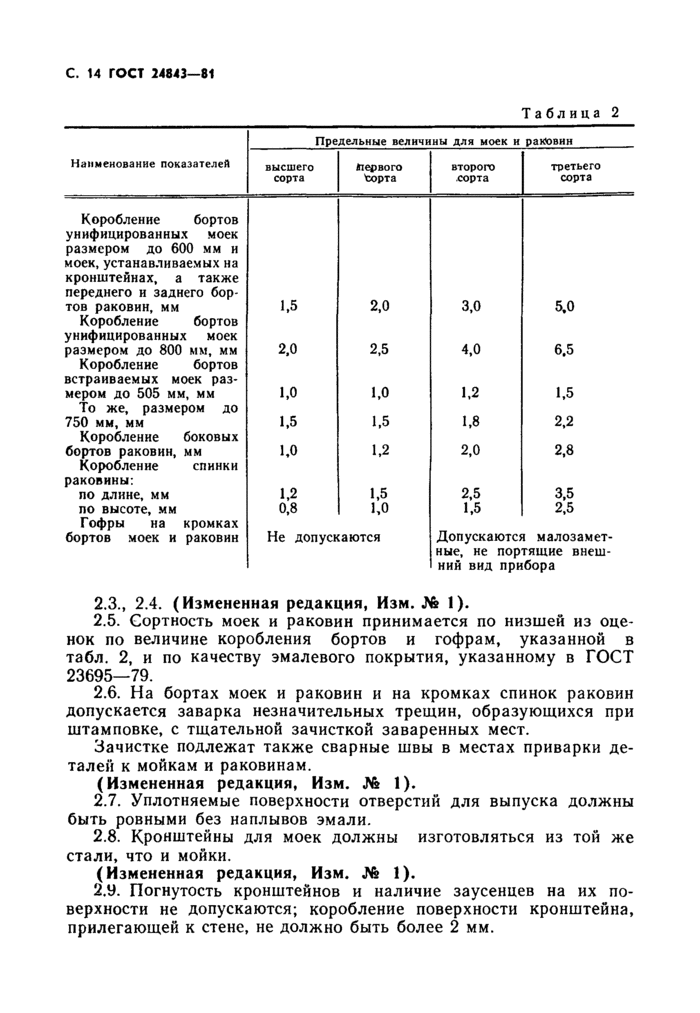

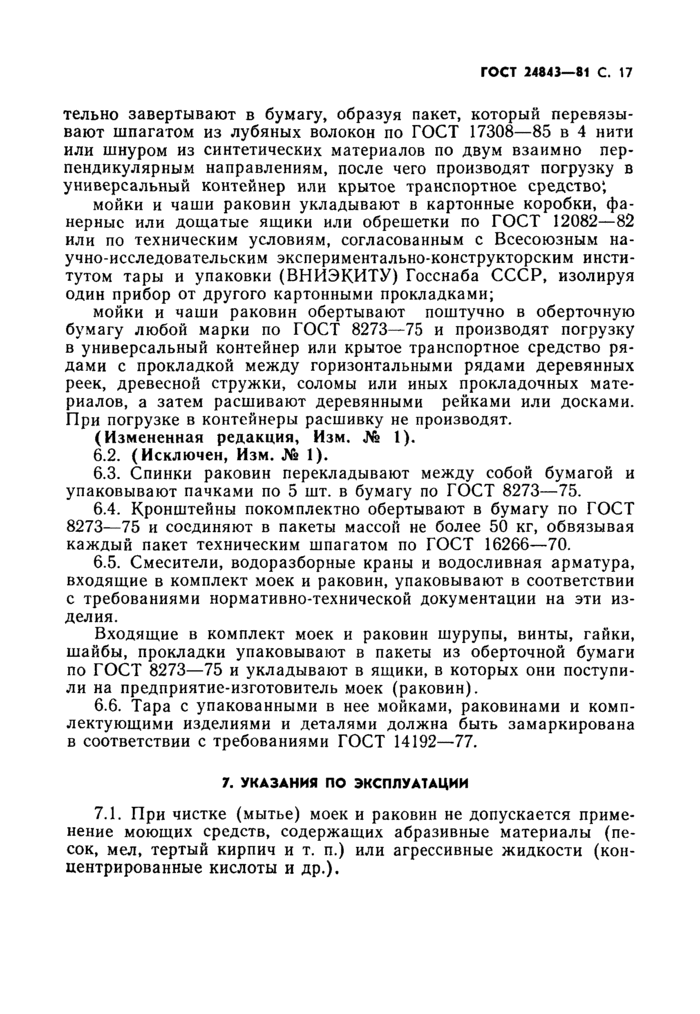

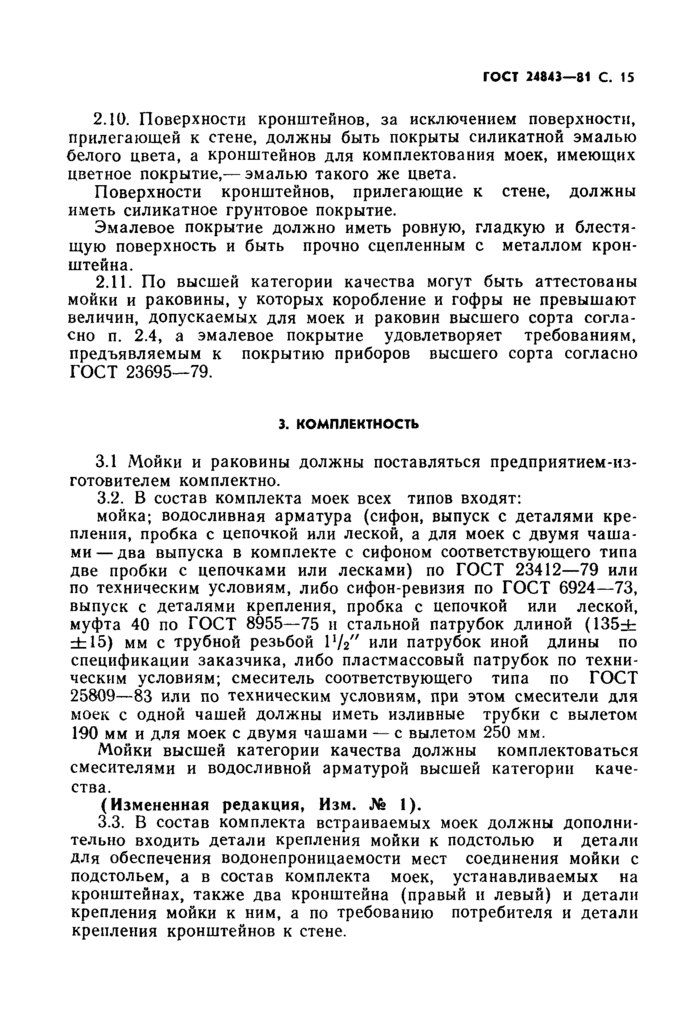

Мойки и раковины должны удовлетворять всем требованиям ГОСТ 23695-79 и требованиям, изложенным в соответствующих разделах настоящего стандарта.

Стандарт в части требований к основным размерам моек и раковин соответствует СТ СЭВ 1315—78.

(Измененная редакция, Изм. № 1).

1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

1.1. Стальные эмалированные мойки изготовляются указанных в табл. 1 типов.

Издание официальное Перепечатка воспрещена

* Переиздание (июнь 1987 г.) с Изменениями М 1, 2, утвержденными в феврале 1984 г., декабре 1986 г. (МУС 6—84, 4—87).

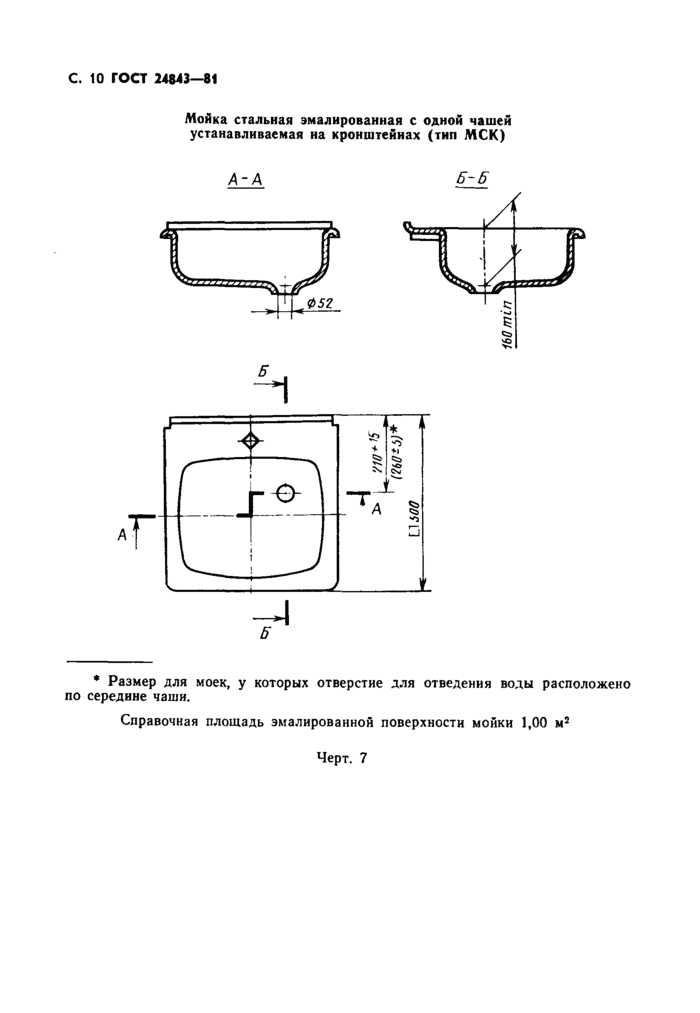

Мойка стальная эмалированная с одной чашей устанавливаемая на кронштейнах (тип МСК)

А~ А Б~Б

Б ^*

* Размер для моек, у которых отверстие для отведения воды расположено по середине чаши.

Справочная площадь эмалированной поверхности мойки 1,00 м²

Черт. 7

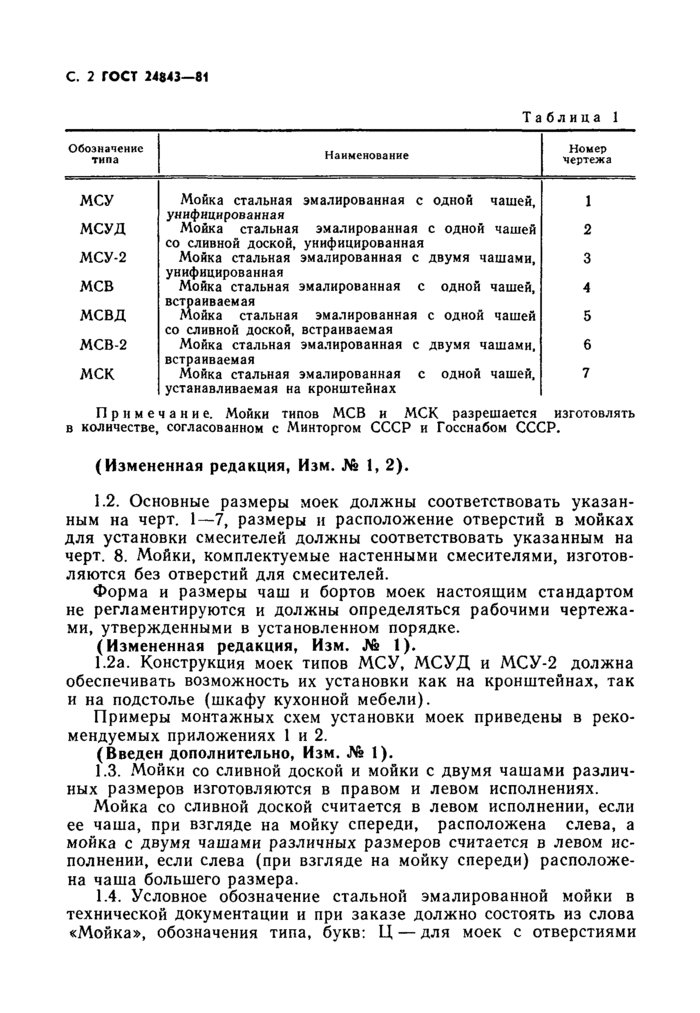

Таблица 1

Обозначение типа	Наименование	Номер Чертежа
МСУ	Мойка стальная эмалированная с одной чашей, унифицированная	1
МСУД	Мойка стальная эмалированная с одной чашей со сливной доской, унифицированная	2

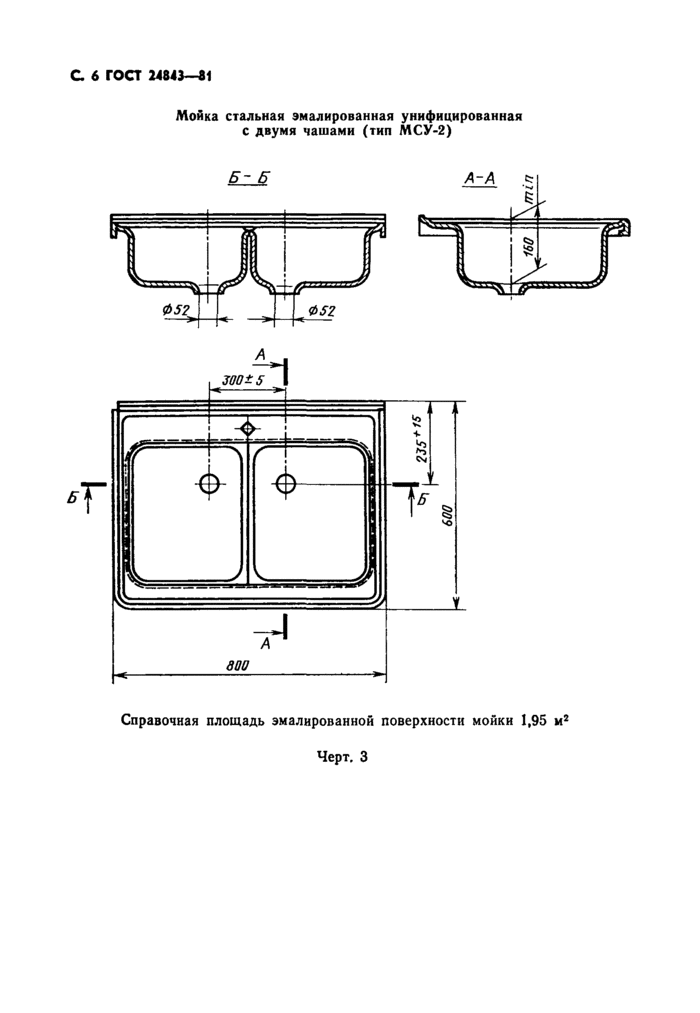

МСУ-2	Мойка стальная эмалированная с двумя чашами, унифицированная	3
МСВ	Мойка стальная эмалированная с одной чашей, встраиваемая	4

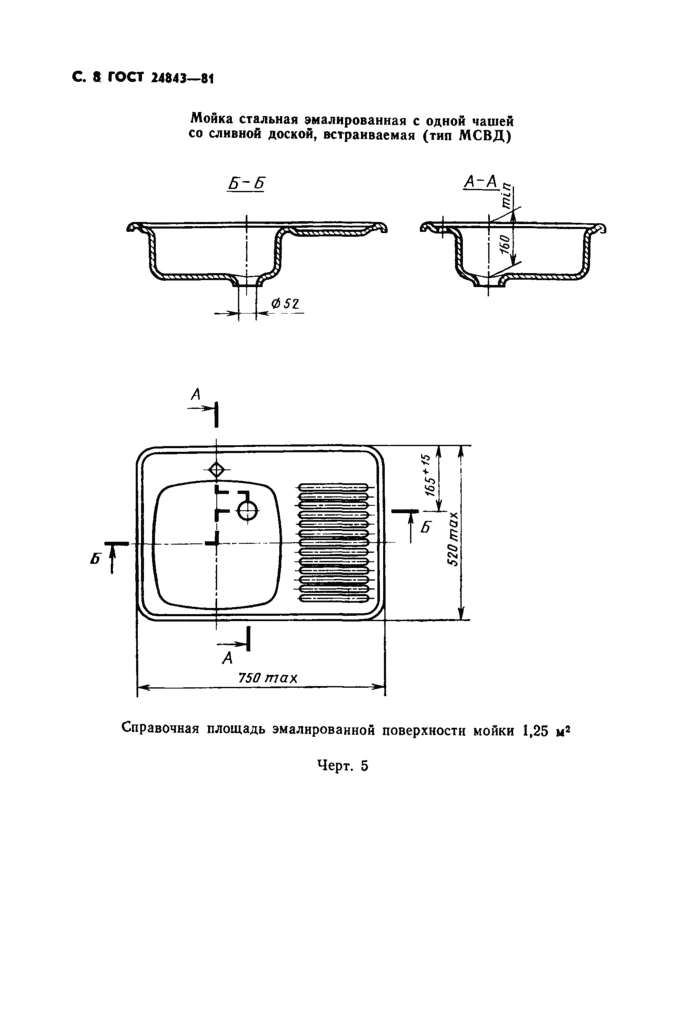

мсвд	Мойка стальная эмалированная с одной чашей со сливной доской, встраиваемая	5
МСВ-2	Мойка стальная эмалированная с двумя чашами, встраиваемая	6
МСК	Мойка стальная эмалированная с одной чашей, устанавливаемая на кронштейнах	7

Примечание. Мойки типов МСВ и МСК разрешается изготовлять в количестве, согласованном с Минторгом СССР и Госснабом СССР.

(Измененная редакция, Изм. № 1, 2).

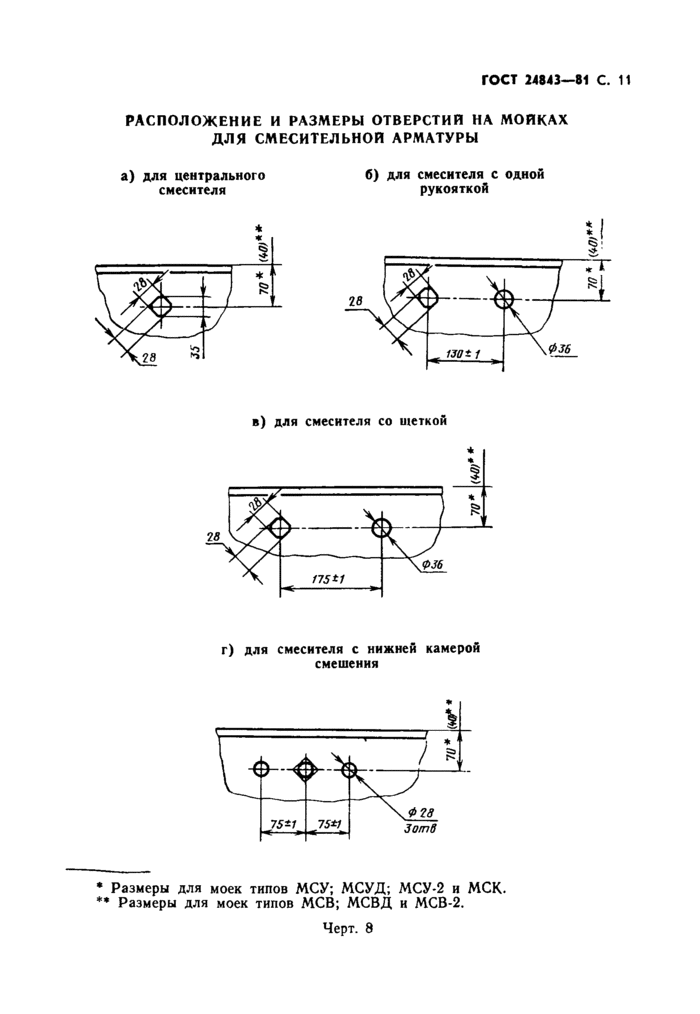

1.2. Основные размеры моек должны соответствовать указанным на черт. 1—7, размеры и расположение отверстий в мойках для установки смесителей должны соответствовать указанным на черт. 8. Мойки, комплектуемые настенными смесителями, изготовляются без отверстий для смесителей.

Форма и размеры чаш и бортов моек настоящим стандартом не регламентируются и должны определяться рабочими чертежами, утвержденными в установленном порядке.

(Измененная редакция, Изм. № 1).

1.2а. Конструкция моек типов МСУ, МСУД и МСУ-2 должна обеспечивать возможность их установки как на кронштейнах, так и на подстолье (шкафу кухонной мебели).

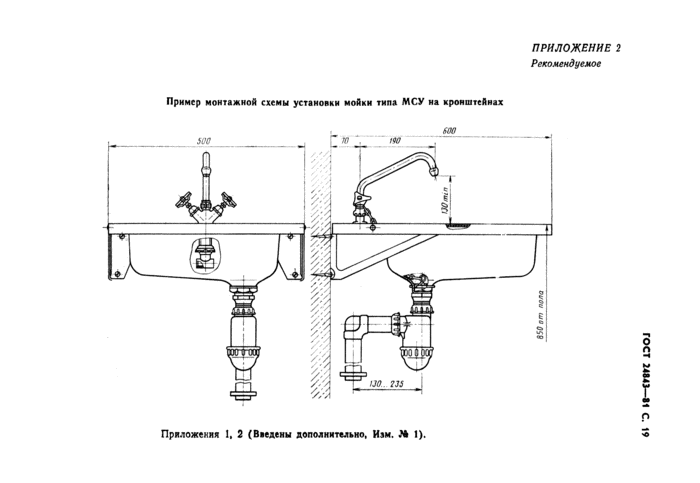

Примеры монтажных схем установки моек приведены в рекомендуемых приложениях 1 и 2.

(Введен дополнительно, Изм. № 1).

1.3. Мойки со сливной доской и мойки с двумя чашами различных размеров изготовляются в правом и левом исполнениях.

Мойка со сливной доской считается в левом исполнении, если ее чаша, при взгляде на мойку спереди, расположена слева, а мойка с двумя чашами различных размеров считается в левом исполнении, если слева (при взгляде на мойку спереди) расположена чаша большего размера.

1.4. Условное обозначение стальной эмалированной мойки в технической документации и при заказе должно состоять из слова «Мойка», обозначения типа, букв: Ц — для моек с отверстиями

ГОСТ 24843-81 С. 3

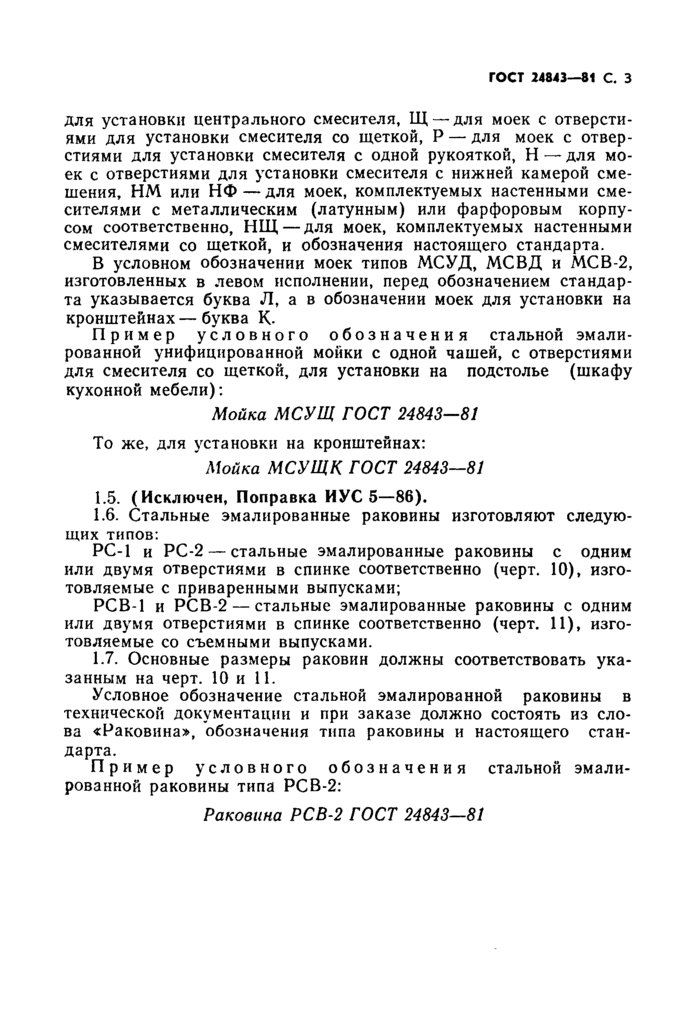

для установки центрального смесителя, Щ — для моек с отверстиями для установки смесителя со щеткой, Р — для моек с отверстиями для установки смесителя с одной рукояткой, Н — для моек с отверстиями для установки смесителя с нижней камерой смешения, НМ или НФ — для моек, комплектуемых настенными смесителями с металлическим (латунным) или фарфоровым корпусом соответственно, НЩ — для моек, комплектуемых настенными смесителями со щеткой, и обозначения настоящего стандарта.

В условном обозначении моек типов МСУД, МСВД и МСВ-2, изготовленных в левом исполнении, перед обозначением стандарта указывается буква Л, а в обозначении моек для установки на кронштейнах—буква К.

Пример условного обозначения стальной эмалированной унифицированной мойки с одной чашей, с отверстиями для смесителя со щеткой, для установки на подстолье (шкафу кухонной мебели):

Мойка МСУЩ ГОСТ 24843-81

То же, для установки на кронштейнах:

Мойка МСУЩК ГОСТ 24843-81

1.5. (Исключен, Поправка ИУС 5—86).

1.6. Стальные эмалированные раковины изготовляют следующих типов:

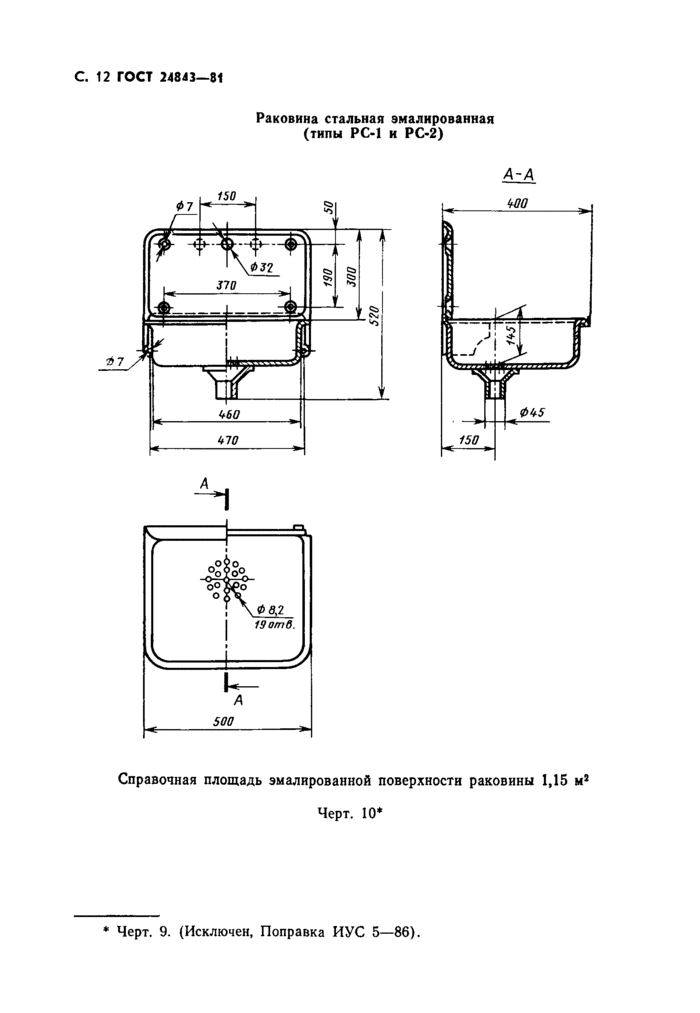

РС-1 и РС-2 — стальные эмалированные раковины с одним или двумя отверстиями в спинке соответственно (черт. 10), изготовляемые с приваренными выпусками;

РСВ-1 и РСВ-2— стальные эмалированные раковины с одним или двумя отверстиями в спинке соответственно (черт. 11), изготовляемые со съемными выпусками.

1.7. Основные размеры раковин должны соответствовать указанным на черт. 10 и 11.

Условное обозначение стальной эмалированной раковины в технической документации и при заказе должно состоять из слова «Раковина», обозначения типа раковины и настоящего стандарта.

Пример условного обозначения стальной эмалированной раковины типа РСВ-2:

Раковина РСВ-2 ГОСТ 24843-81

С. 4 ГОСТ 24843-81

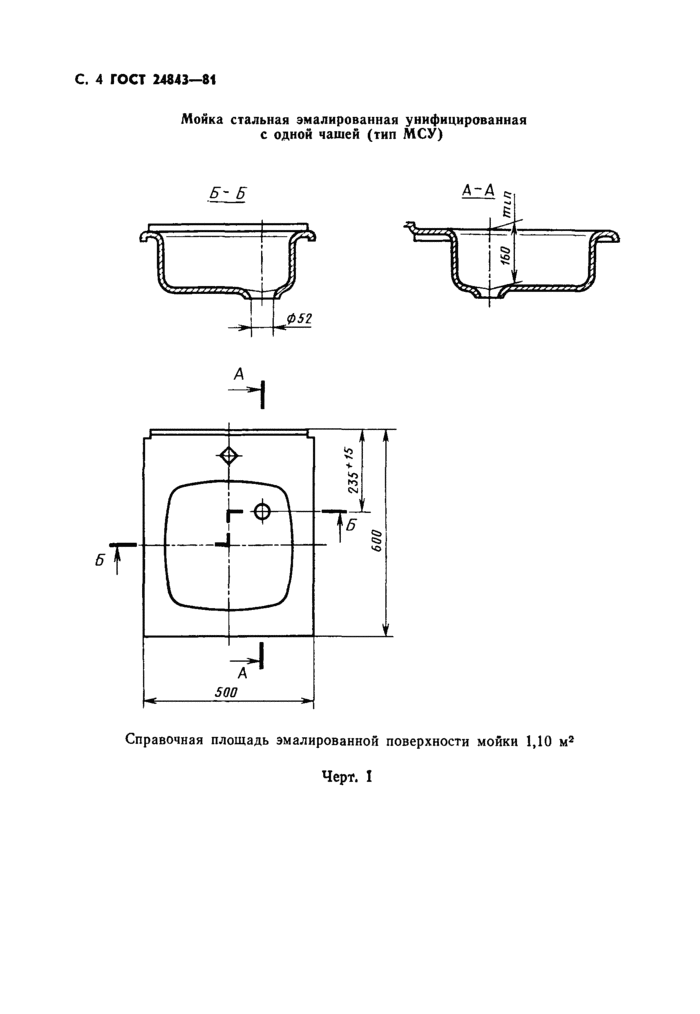

Мойка стальная эмалированная унифицированная с одной чашей (тип МСУ)
