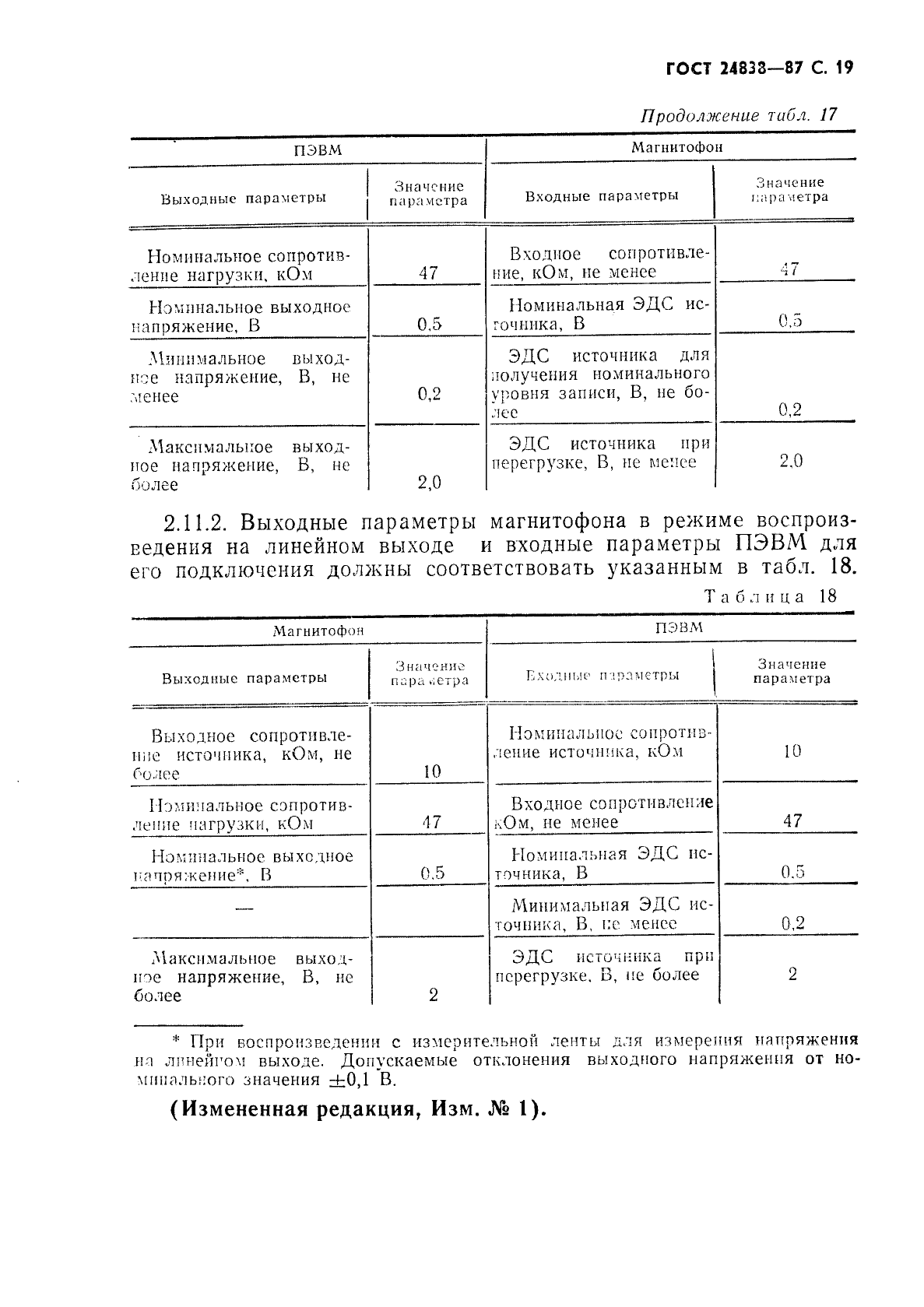

Страница 17

Страница 18

Страница 19

Страница 20

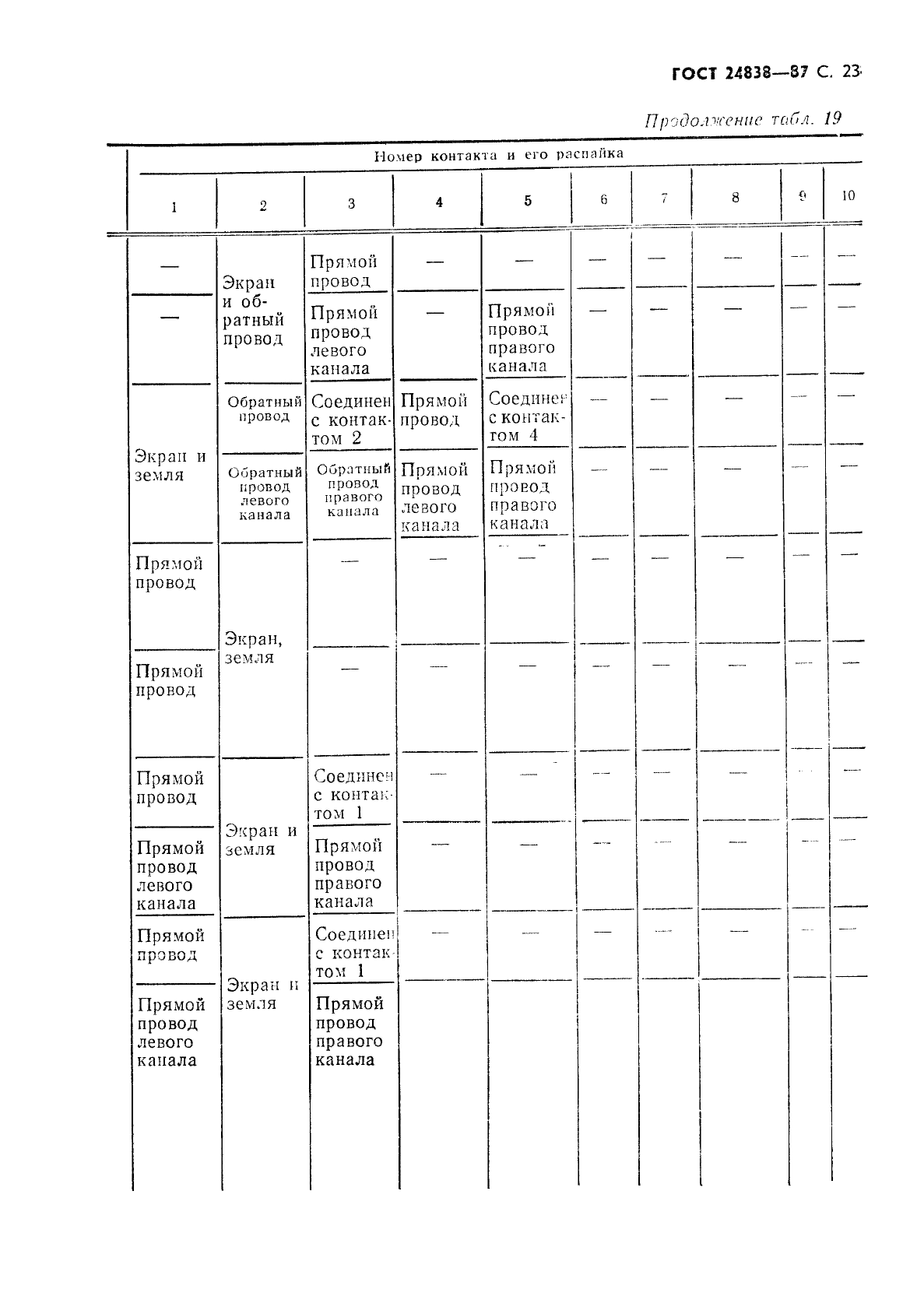

Страница 21

Страница 22

Страница 23

Страница 24

Страница 25

Страница 26

Страница 27

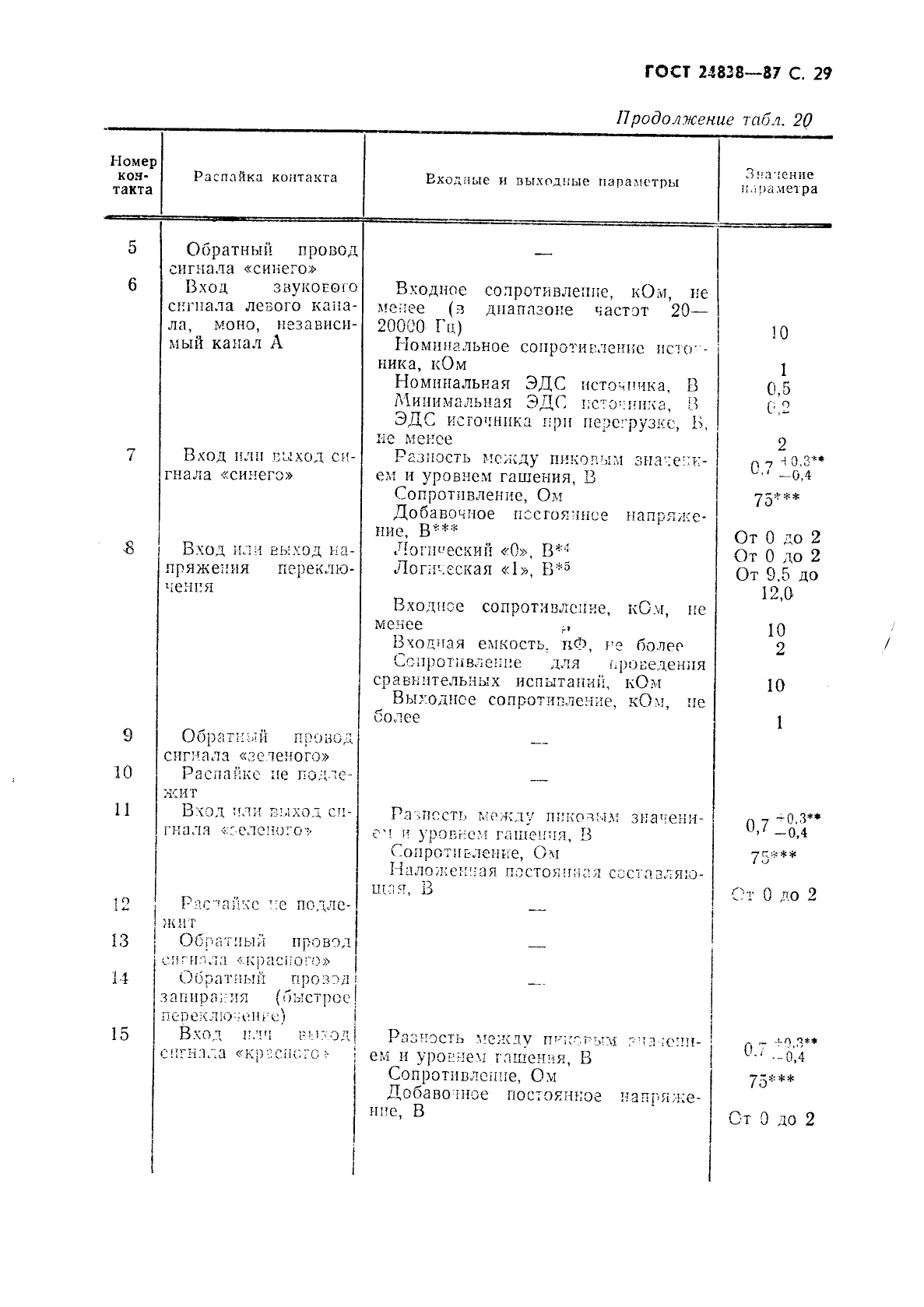

Страница 28

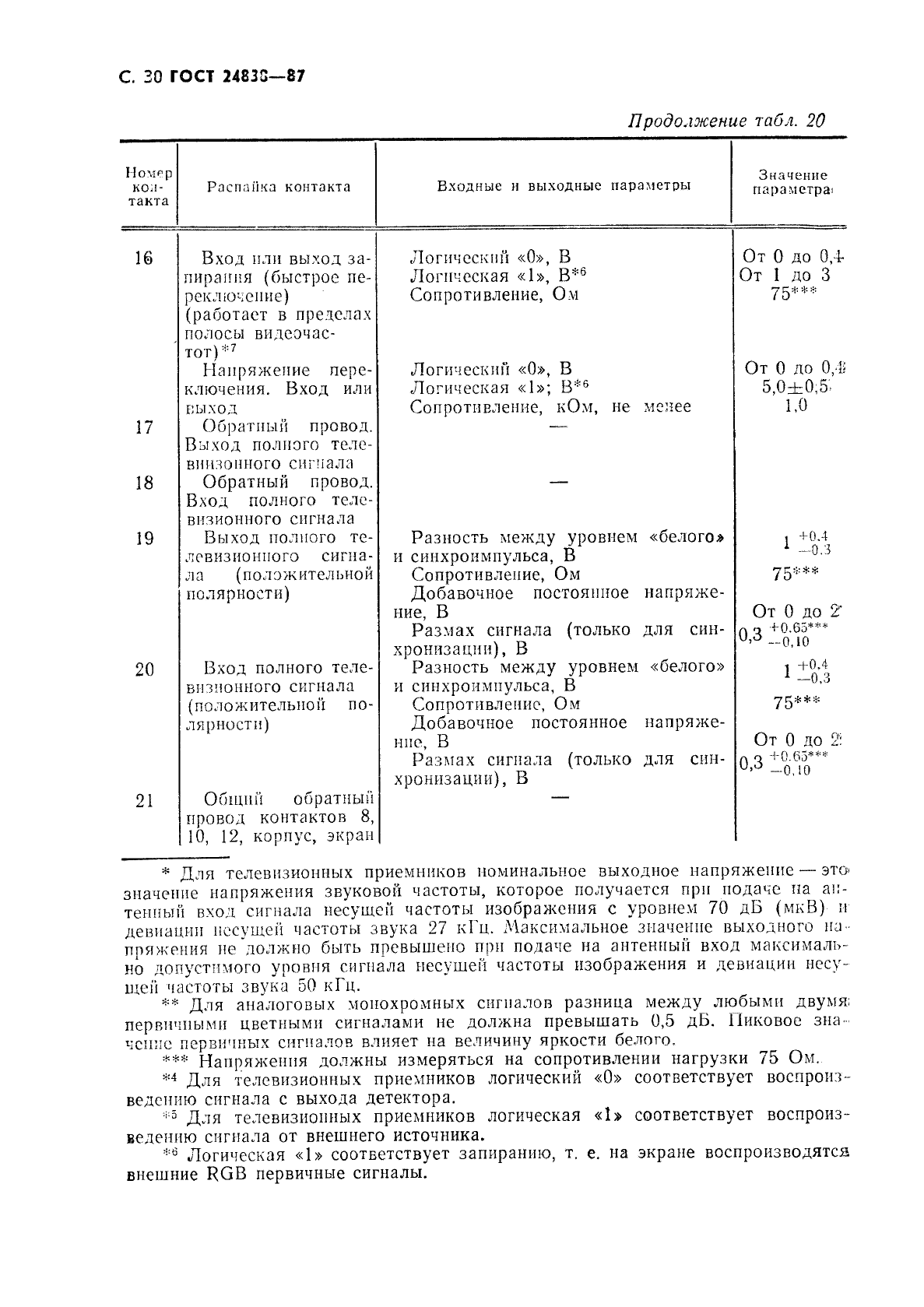

Страница 29

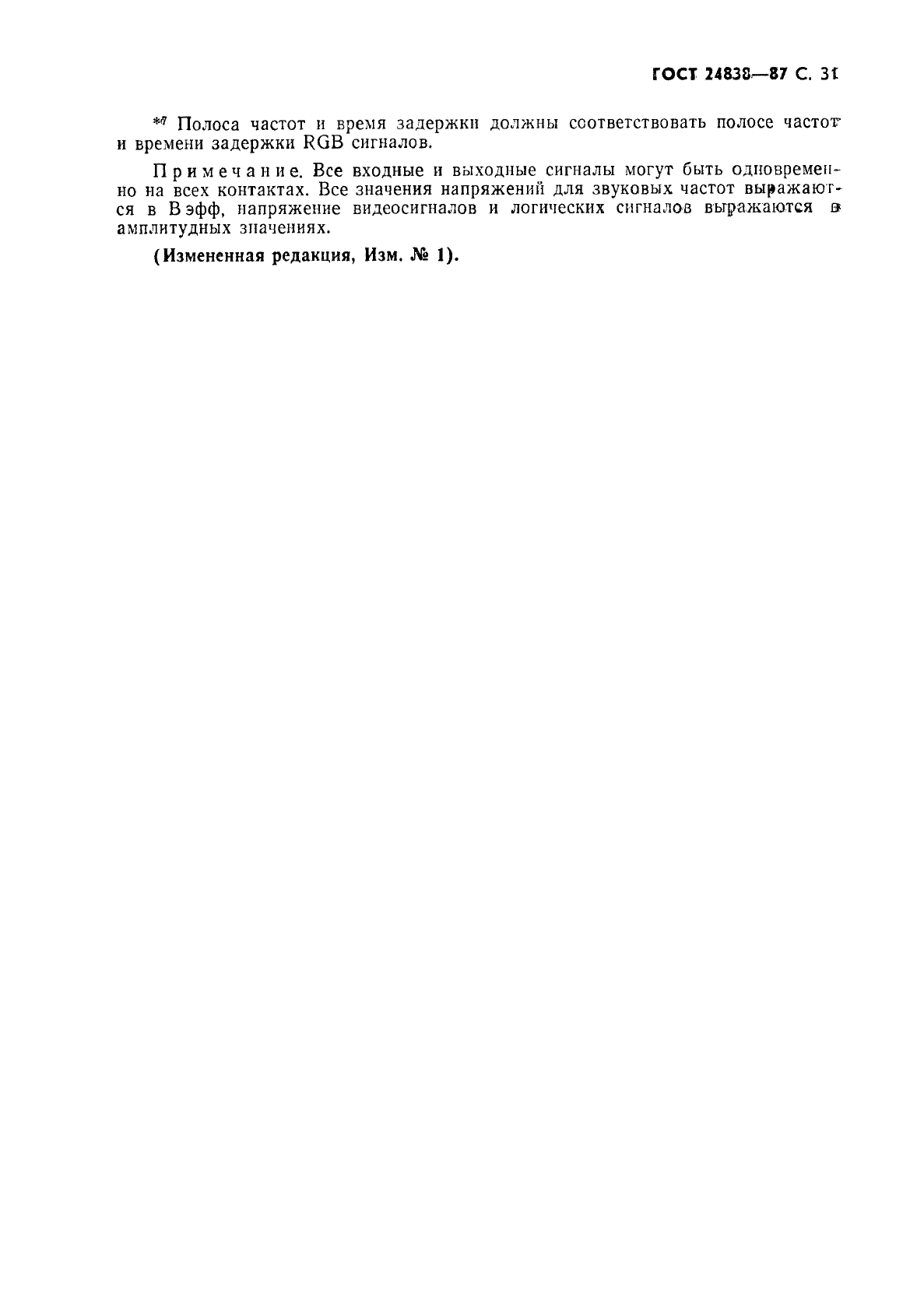

Страница 30

Страница 31

Страница 32

Страница 33

Страница 34

Страница 35

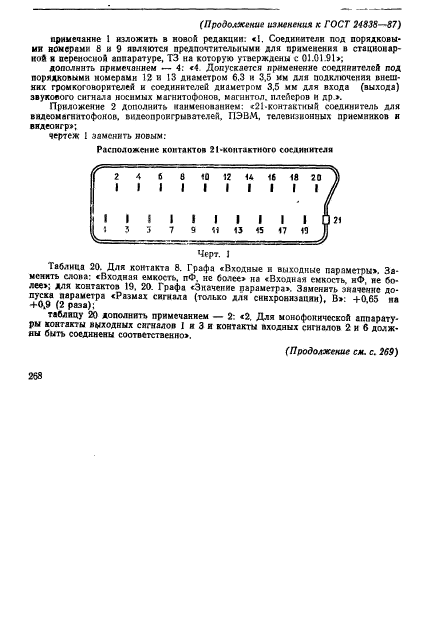

Страница 36

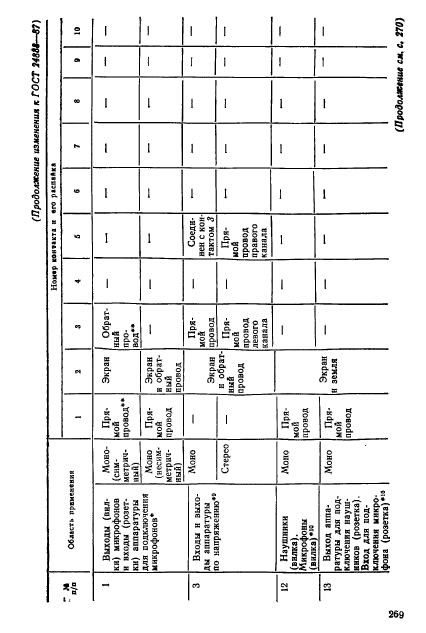

Страница 37

Страница 38

Страница 39

Страница 40

Страница 41

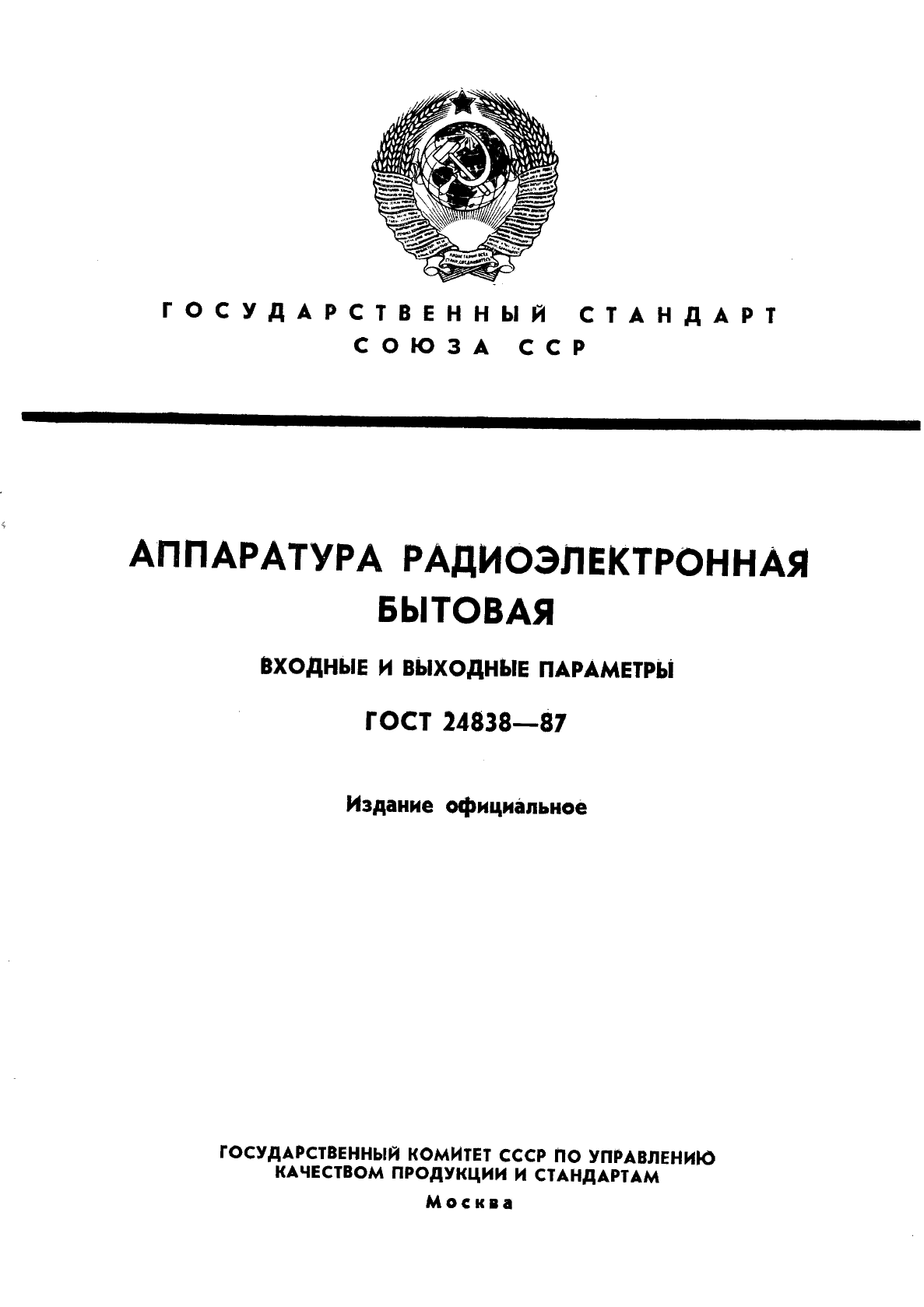

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

АППАРАТУРА РАДИОЭЛЕКТРОННАЯ БЫТОВАЯ

ВХОДНЫЕ И ВЫХОДНЫЕ ПАРАМЕТРЫ ГОСТ 24838-87

Издание официальное

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва

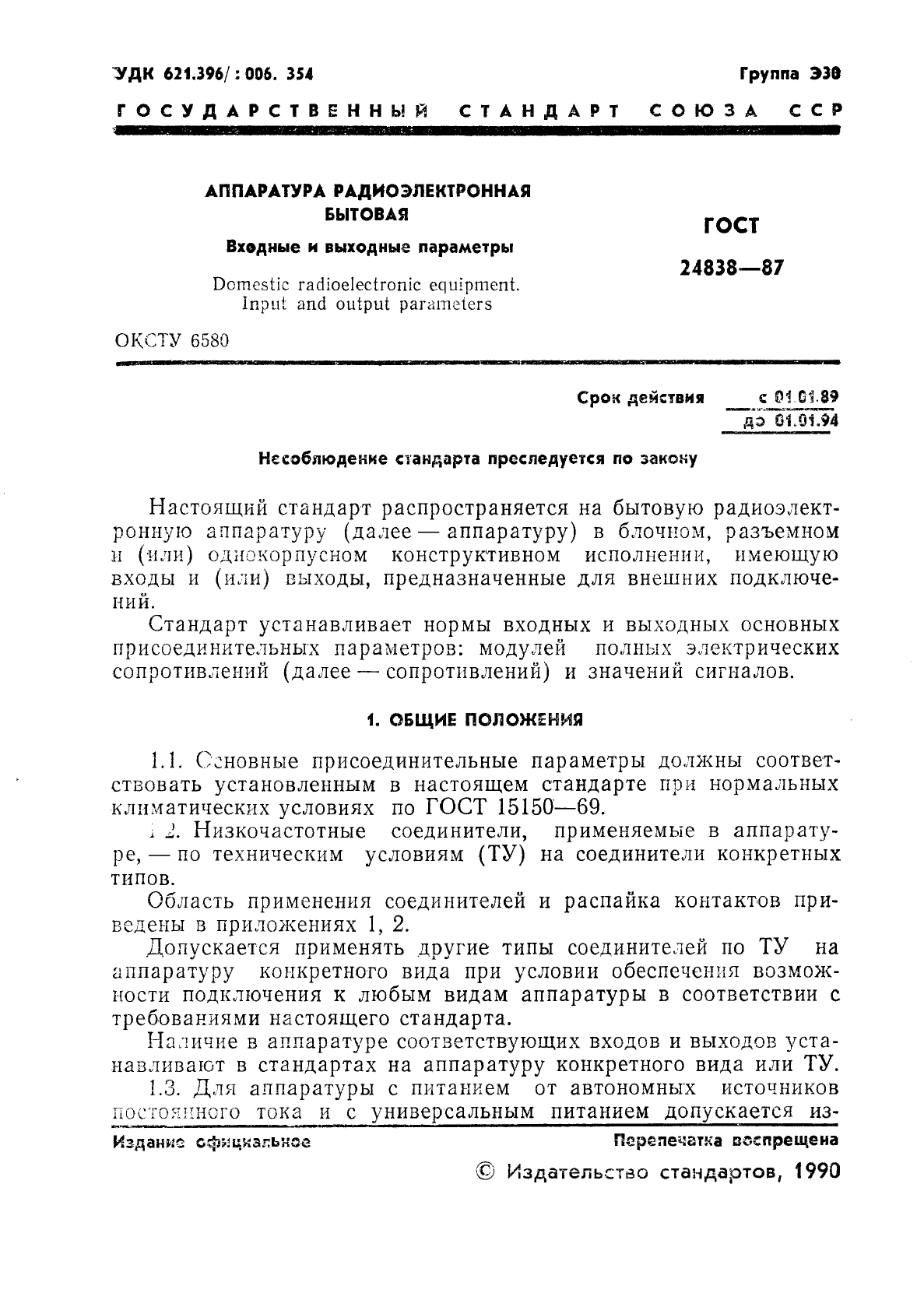

УДИ 621.396/: 006. 354 Группа ЭЗО

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

АППАРАТУРА РАДИОЭЛЕКТРОННАЯ БЫТОВАЯ

ГОСТ

24838—87

Входные и выходные параметры

Domestic radioeiectronic equipment. Input and output parameters

ОКСТУ 6580

Срок действия _с 01 G189

дэ Gt.01.94

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на бытовую радиоэлектронную аппаратуру (далее — аппаратуру) в блочном, разъемном и (или) однокорпусном конструктивном исполнении, имеющую входы и (или) выходы, предназначенные для внешних подключений.

Стандарт устанавливает нормы входных и выходных основных присоединительных параметров: модулей полных электрических сопротивлений (далее — сопротивлений) и значений сигналов.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Основные присоединительные параметры должны соответствовать установленным в настоящем стандарте при нормальных климатических условиях по ГОСТ 15150-69.

i 2. Низкочастотные соединители, применяемые в аппаратуре, — по техническим условиям (ТУ) на соединители конкретных типов.

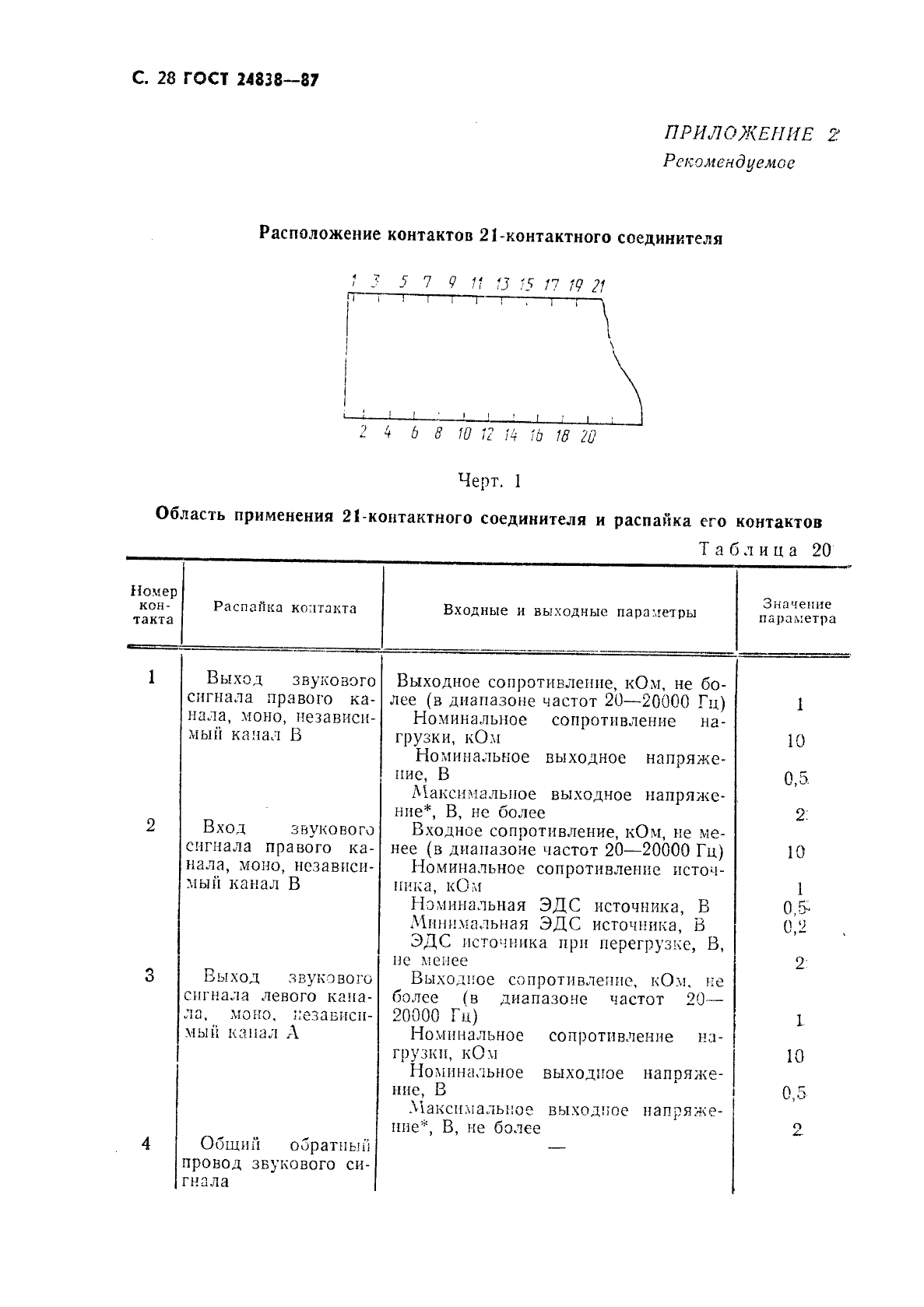

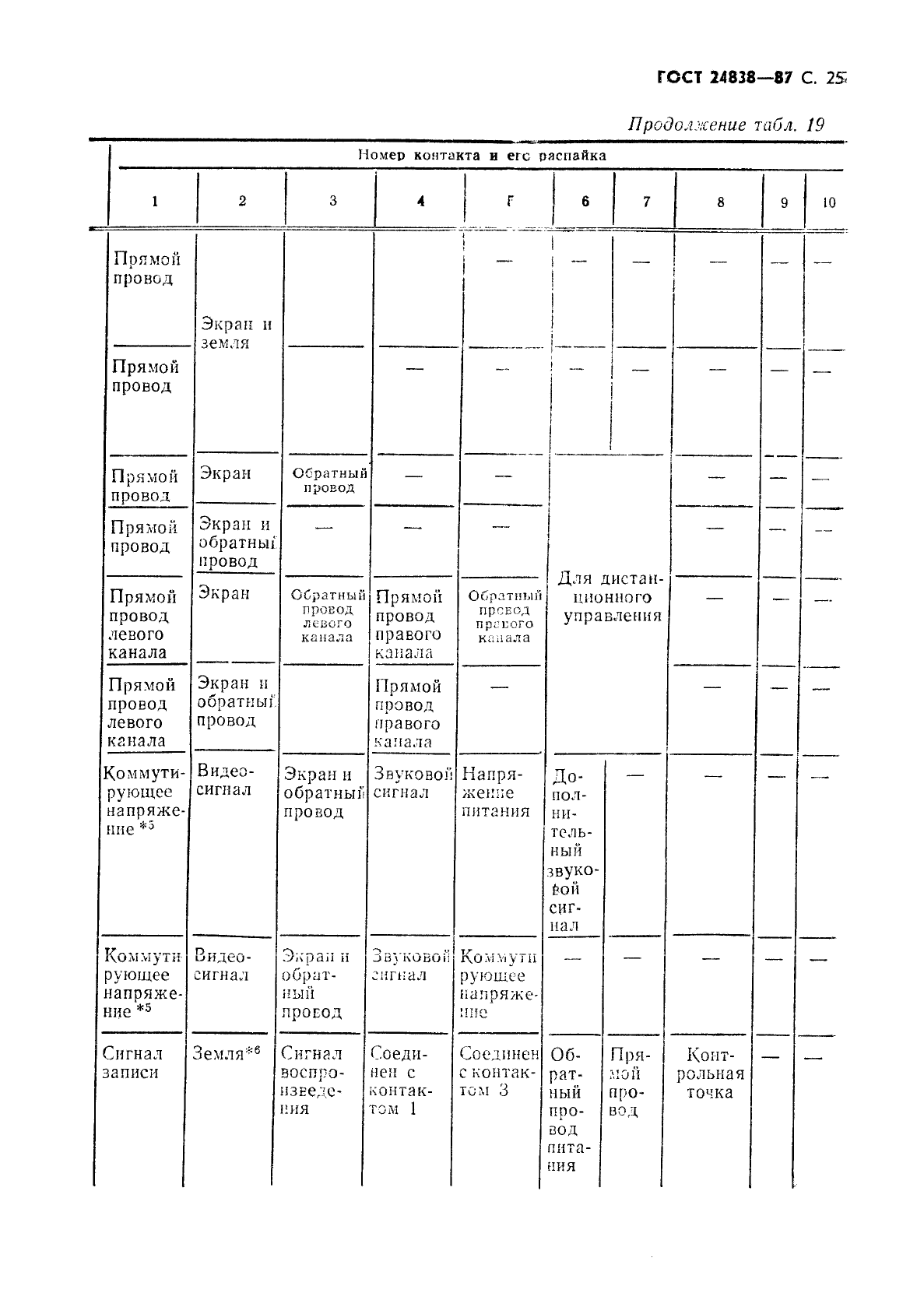

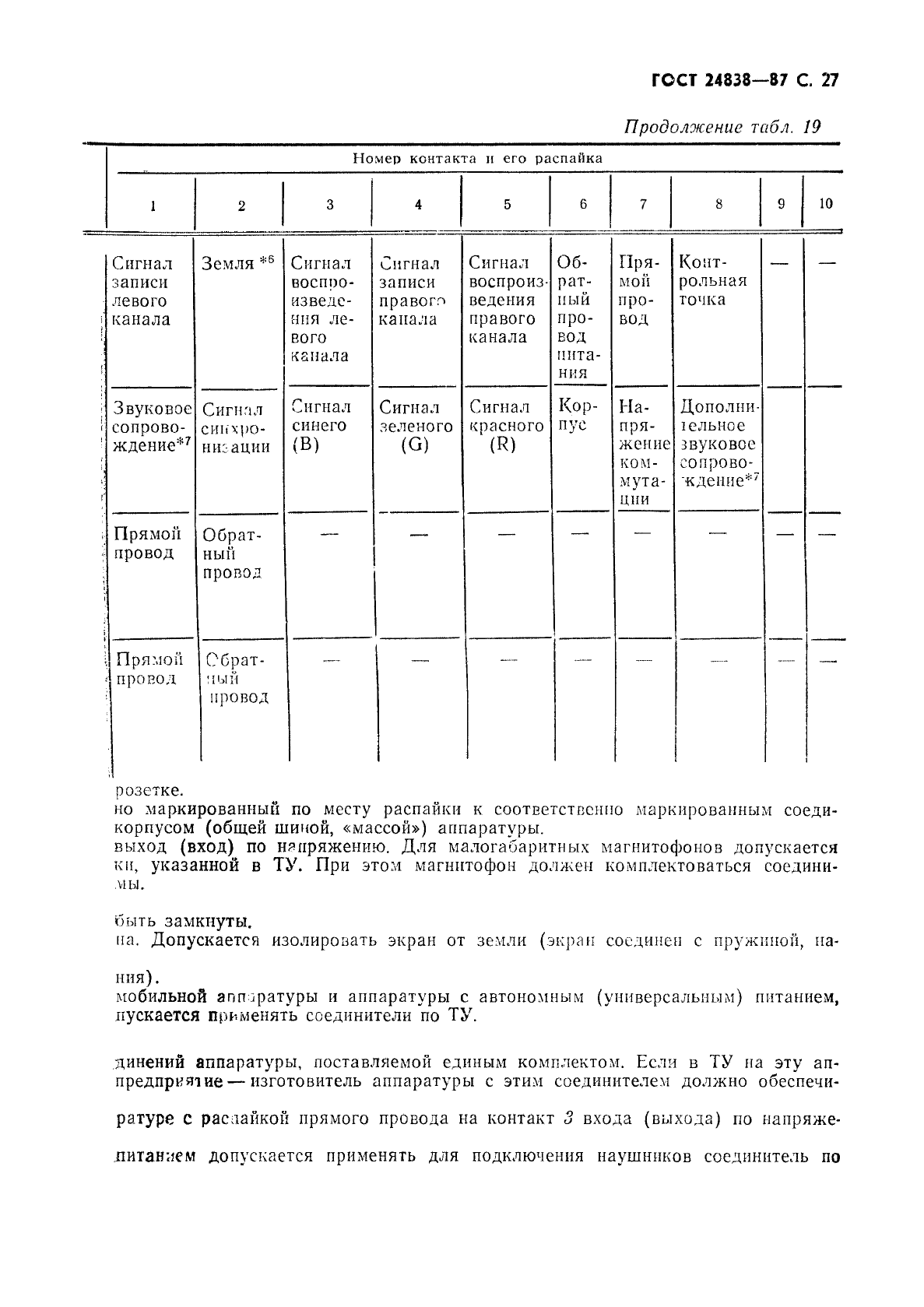

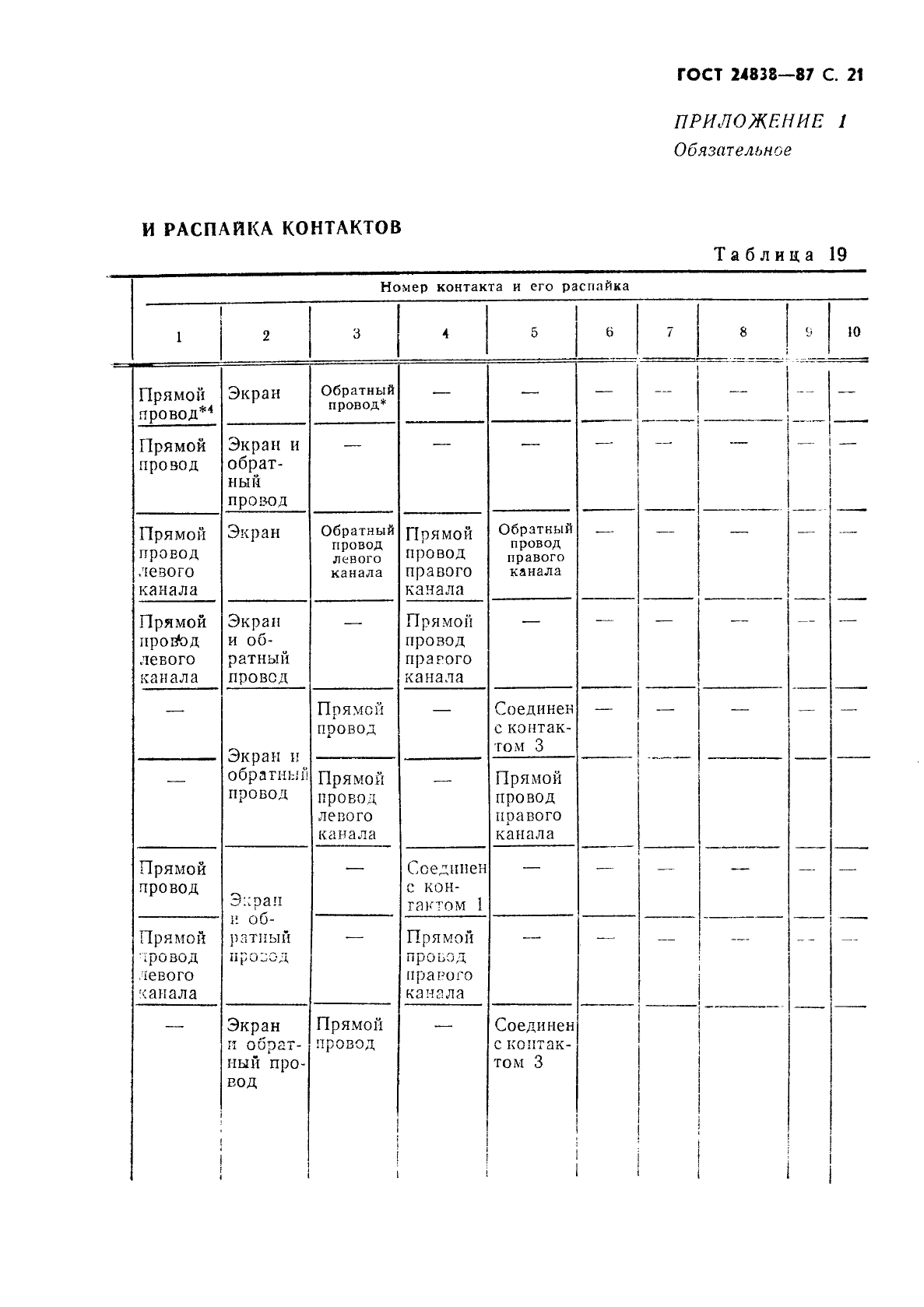

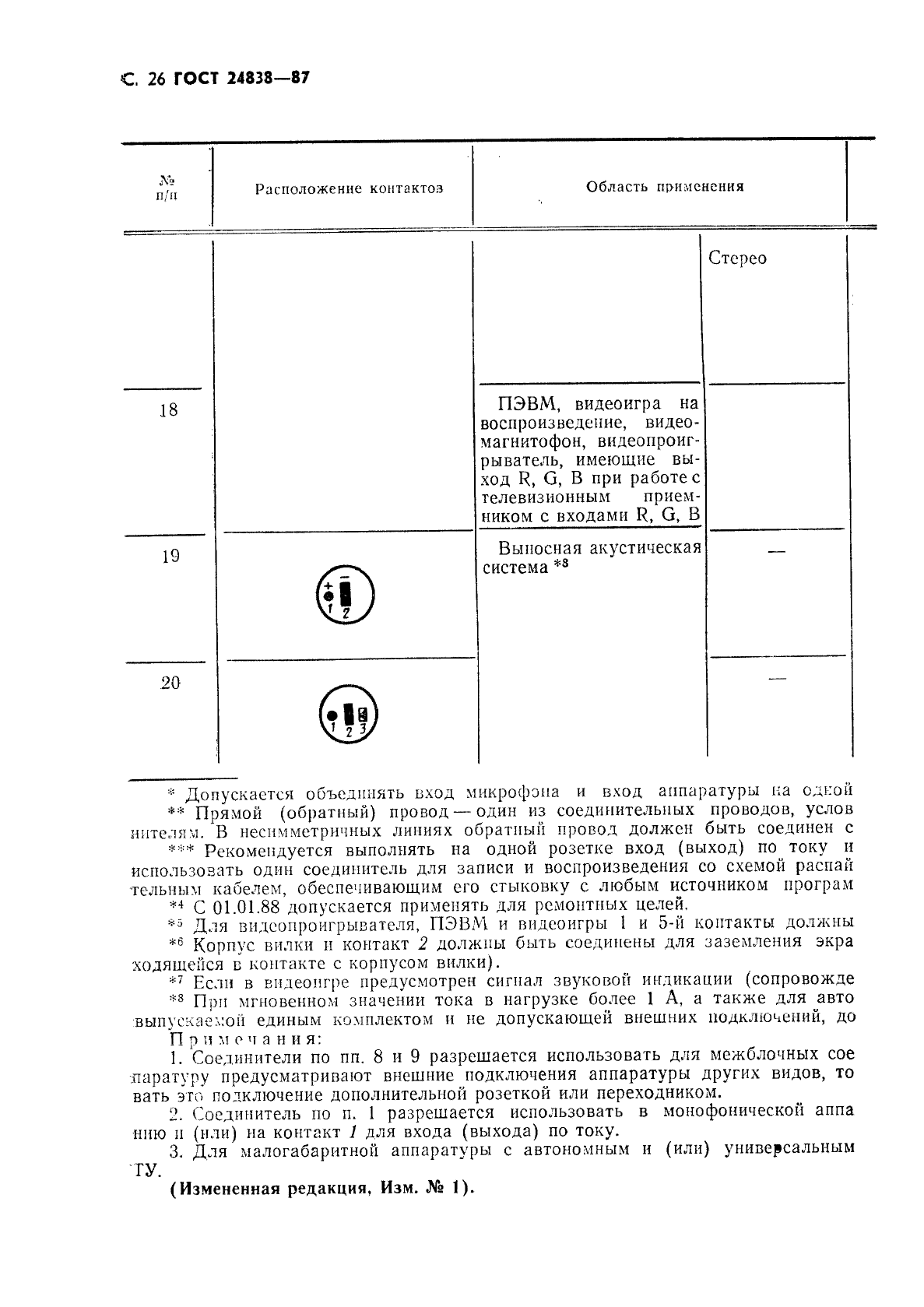

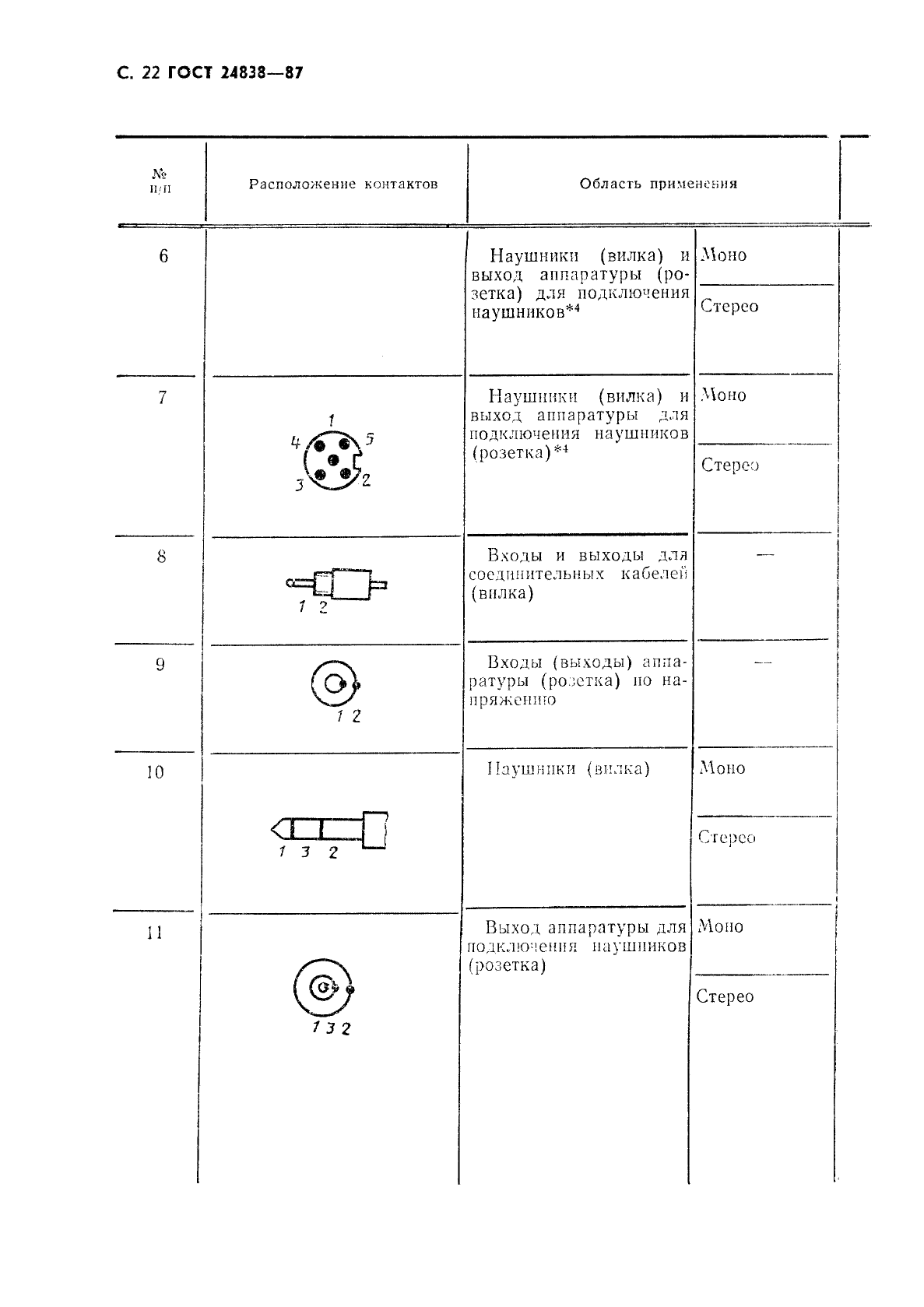

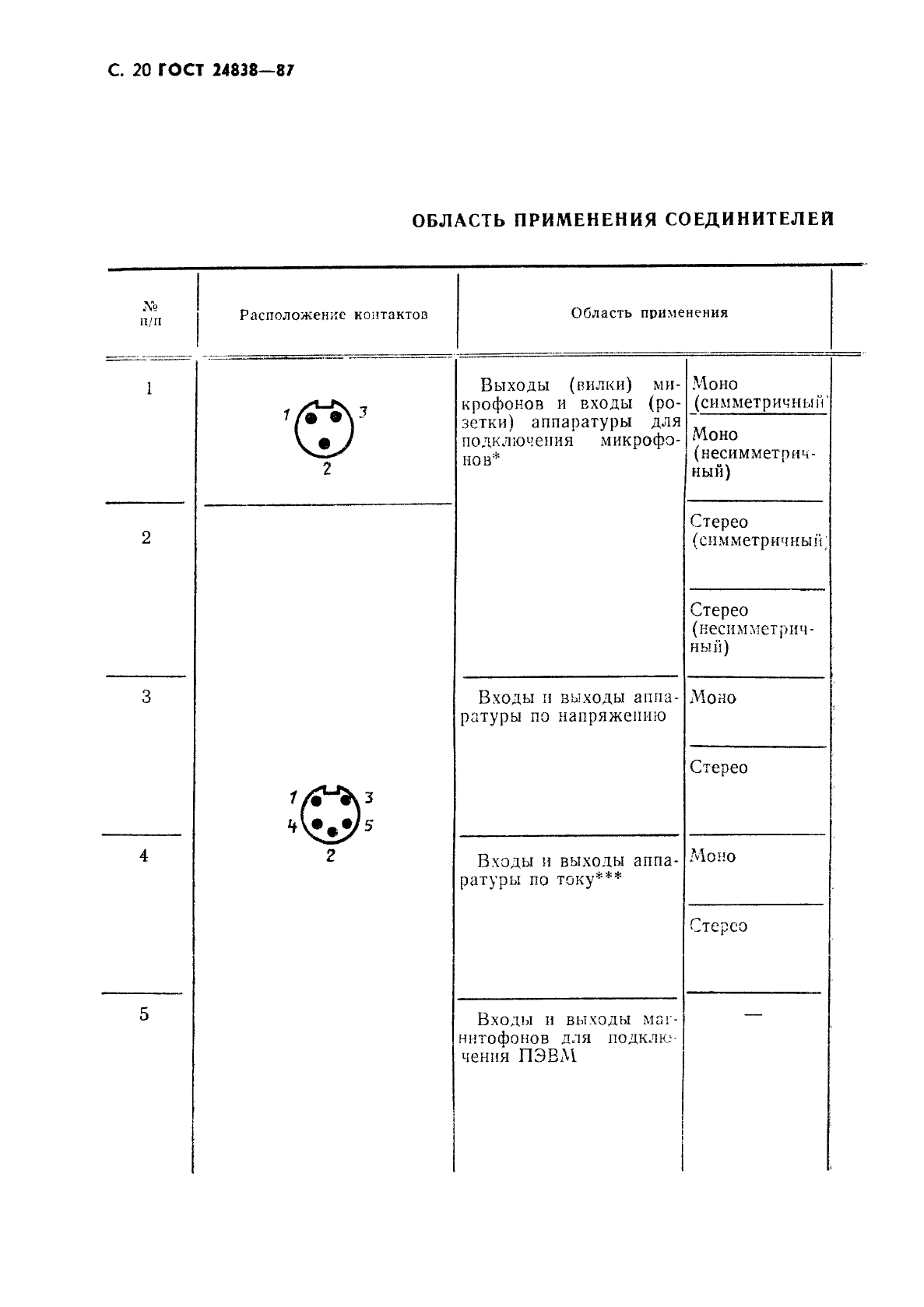

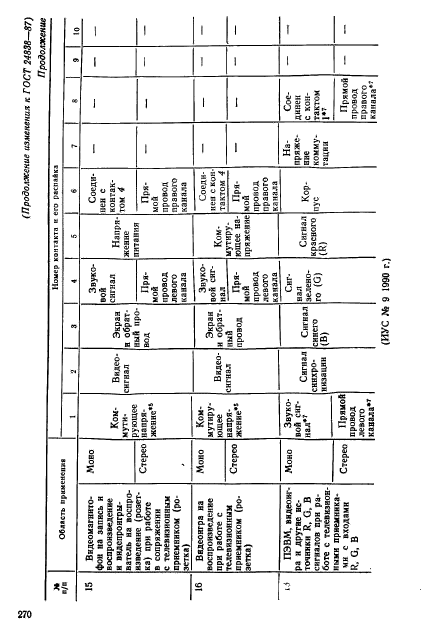

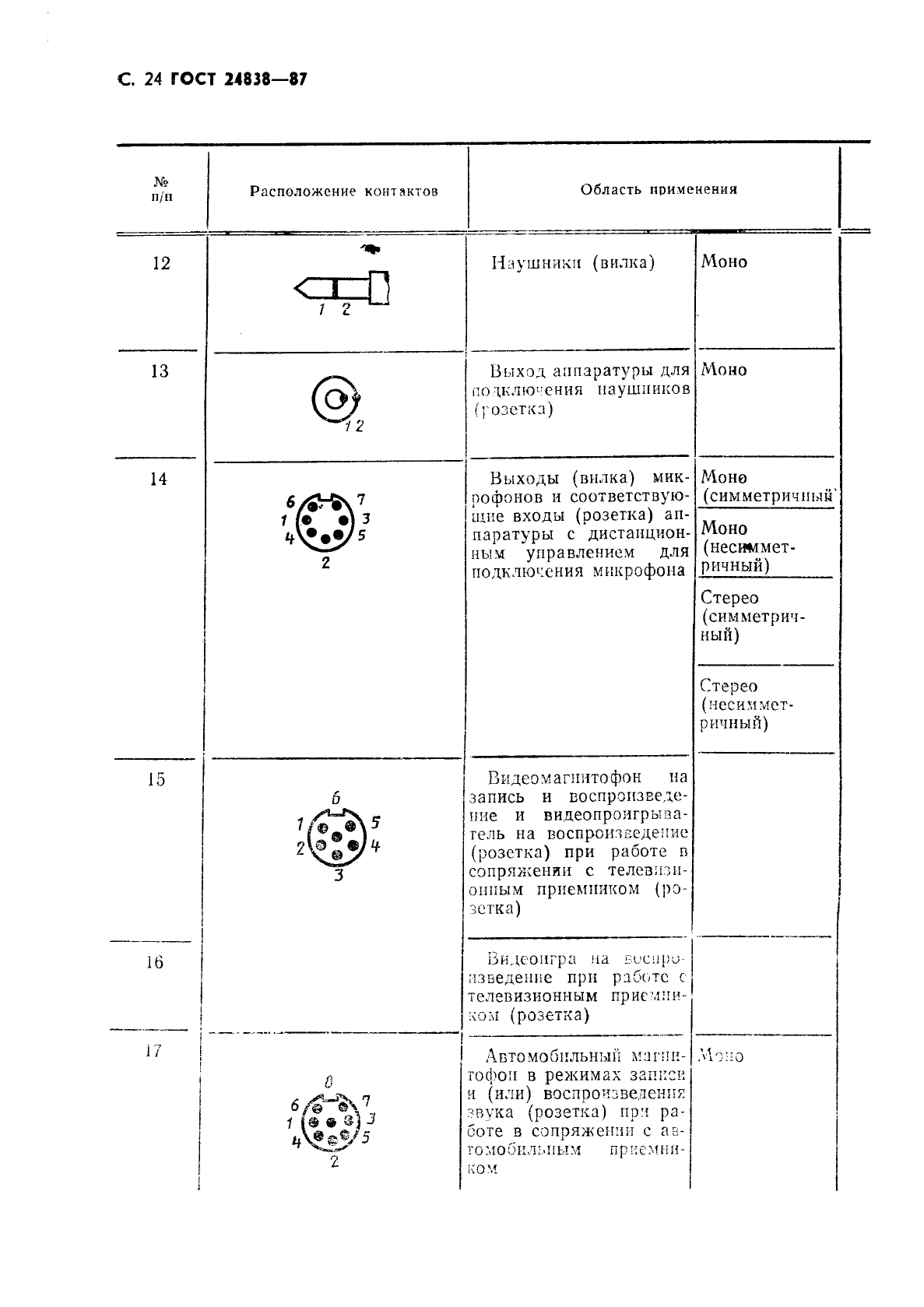

Область применения соединителей и распайка контактов приведены в приложениях 1, 2.

Допускается применять другие типы соединителей по ТУ на аппаратуру конкретного вида при условии обеспечения возможности подключения к любым видам аппаратуры в соответствии с требованиями настоящего стандарта.

Наличие в аппаратуре соответствующих входов и выходов устанавливают в стандартах на аппаратуру конкретного вида или ТУ.

1.3. Для аппаратуры с питанием от автономных источников постоянного тока и с универсальным питанием допускается из-

Перепечатка воспрещена

Издани£ официальное

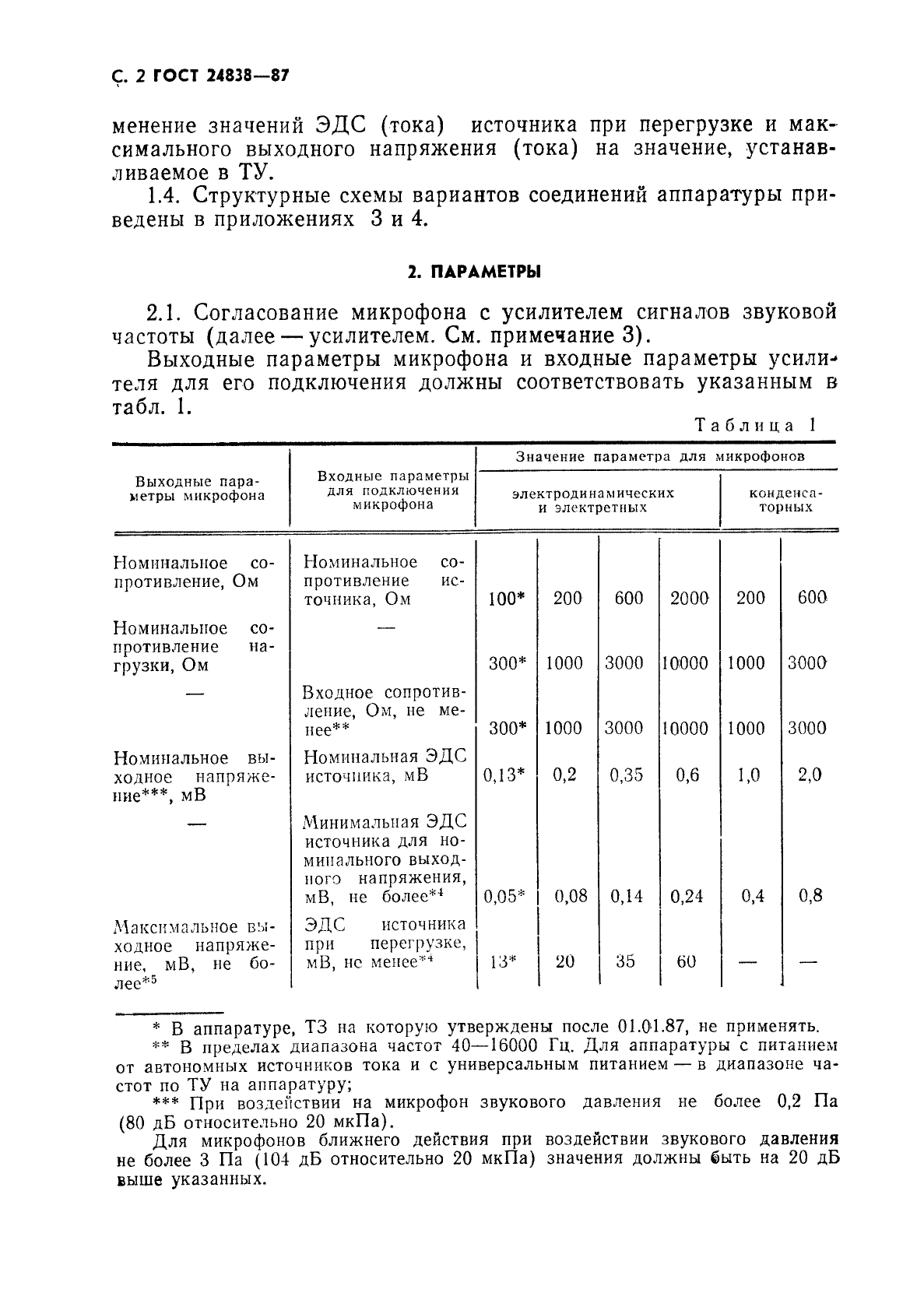

С. 2 ГОСТ 24838-87

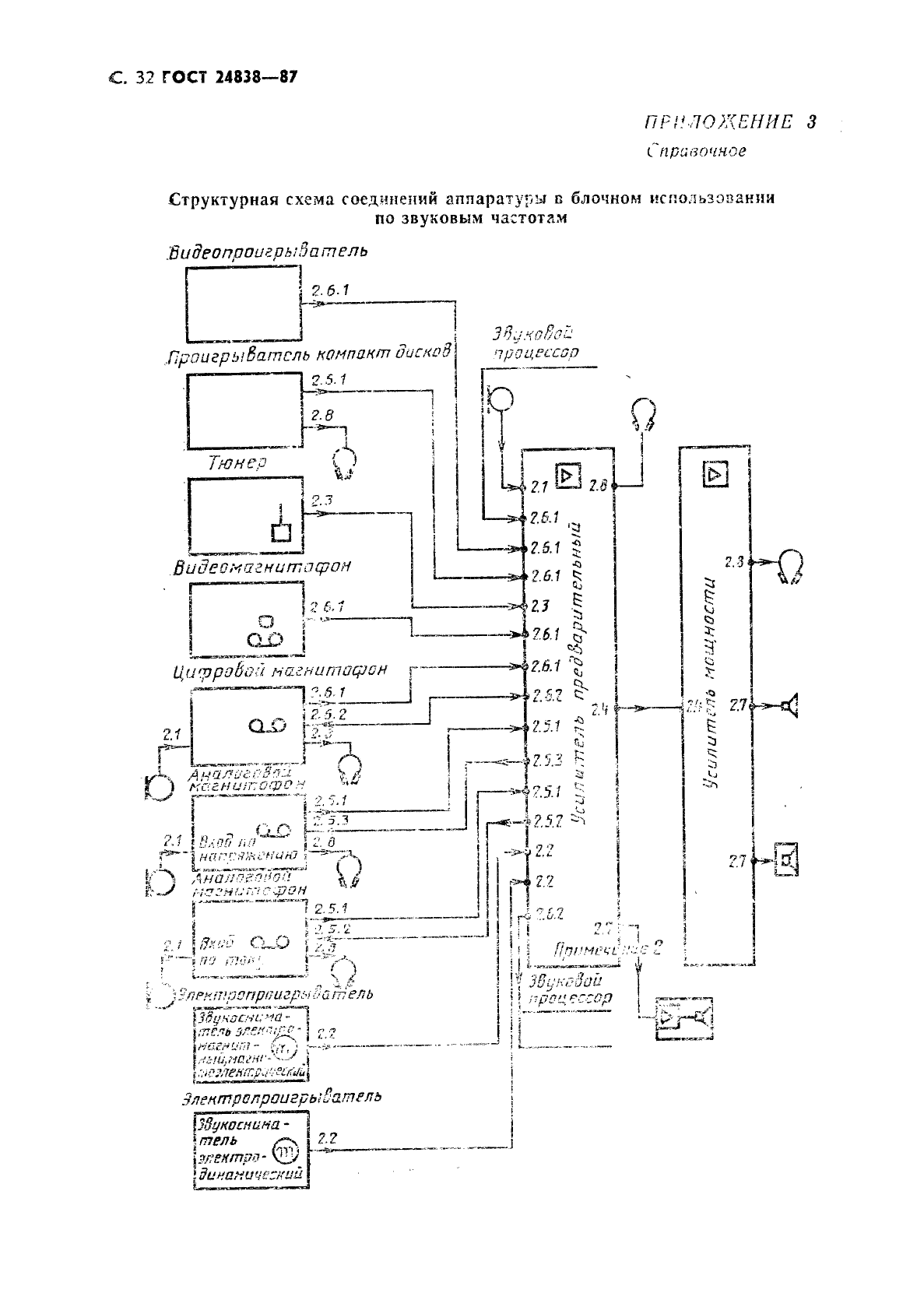

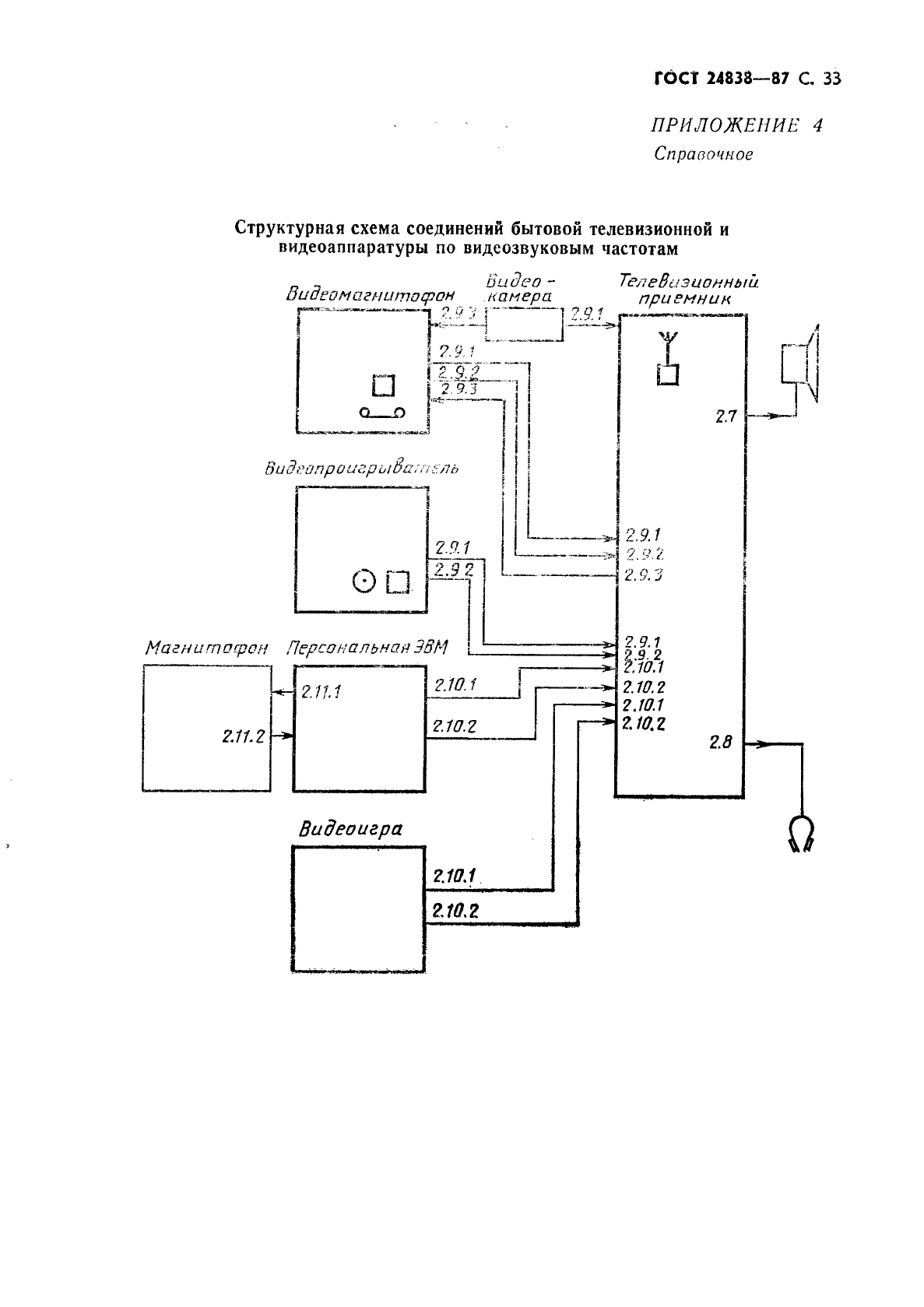

менение значений ЭДС (тока) источника при перегрузке и максимального выходного напряжения (тока) на значение, устанавливаемое в ТУ. 1.4. Структурные схемы вариантов соединений аппаратуры приведены в приложениях 3 и 4.

2. ПАРАМЕТРЫ

2.1. Согласование микрофона с усилителем сигналов звуковой частоты (далее — усилителем. См. примечание 3). Выходные параметры микрофона и входные параметры усилителя для его подключения должны соответствовать указанным в табл. 1.

Таблица 1

	Входные параметры для подключения микрофона	Значение параметра для микрофонов
Выходные параметры микрофона	Входные параметры для подключения микрофона	электроди на м ических и электретных				конденса торных
Номинальное сопротивление, Ом	Номинальное сопротивление источника, Ом	* О о	200	600	2000	200	600
Номинальное сопротивление нагрузки, Ом	«	300¹	1000	3000	10000	1000	3000
	Входное сопротивление, Ом, не менее²	300*	1000	3000	10000	1000	3000
Номинальное выходное напряжение³, мВ	Номинальная ЭДС источника, мВ	0,13*	0,2	0,35	0,6	1,0	2,0
	Минимальная ЭДС источника для номинального выходного напряжения, мВ, не более*⁴	о о сл •X*	0,08	0,14	0,24	0,4	0,8
Максимальное выходное напряжение, мВ, не более*⁵	ЭДС источника при перегрузке, мВ, не менее*⁴	13*	20	35	60	—	—

В аппаратуре, ТЗ на которую утверждены после 01.01.87, не применять.

В пределах диапазона частот 40—16000 Гц. Для аппаратуры с питанием от автономных источников тока и с универсальным питанием — в диапазоне частот по ТУ на аппаратуру;

При воздействии на микрофон звукового давления не более 0,2 Па (80 дБ относительно 20 мкПа).

Для микрофонов ближнего действия при воздействии звукового давления не более 3 Па (104 дБ относительно 20 мкПа) значения должны быть на 20 дБ выше указанных.

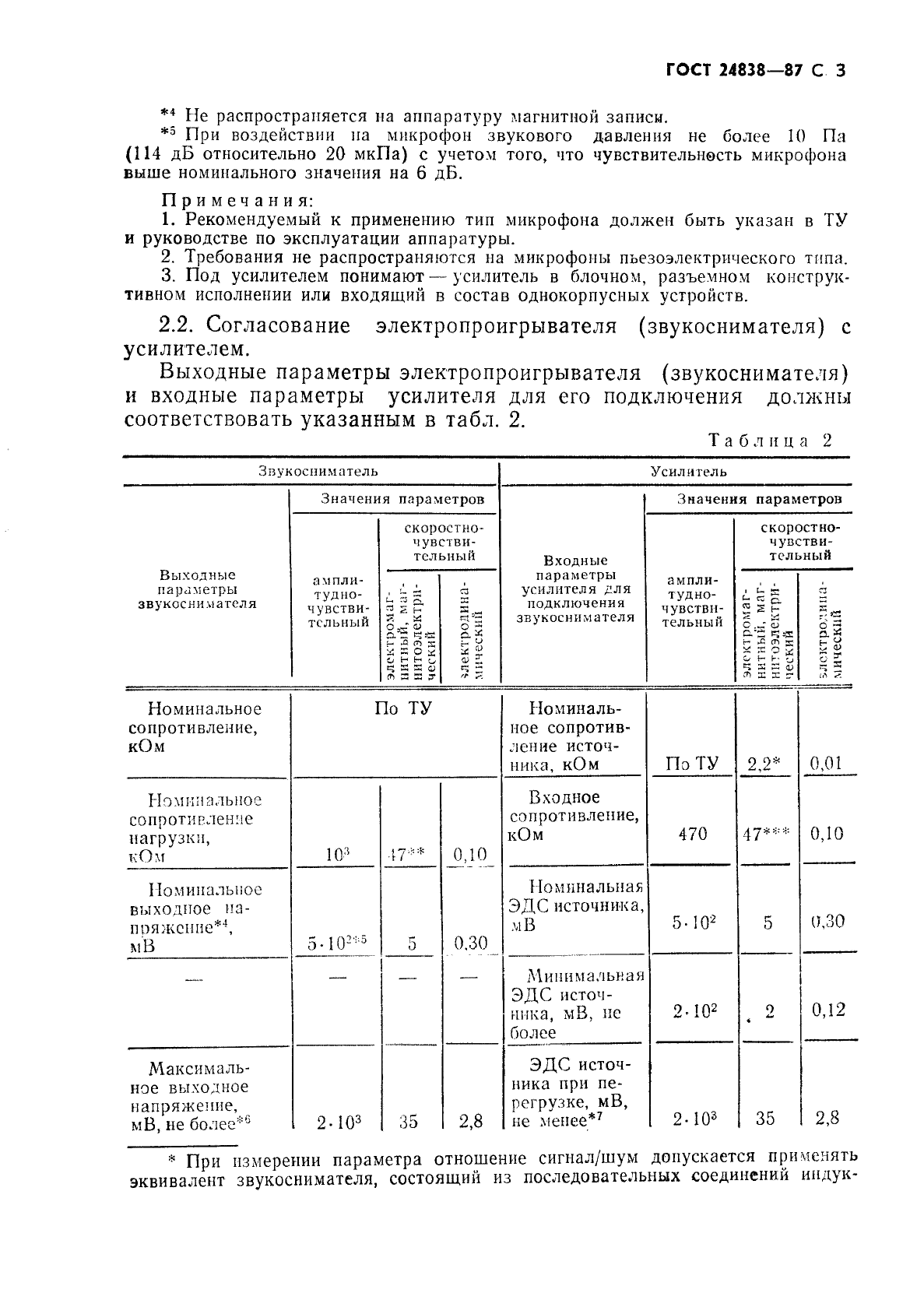

ГОСТ 24838—87 С 3

*⁴ Не распространяется на аппаратуру магнитной записи.

*⁵ При воздействии на микрофон звукового давления не более 10 Па (114 дБ относительно 20 мкПа) с учетом того, что чувствительность микрофона выше номинального значения на б дБ.

Примечания:

1. Рекомендуемый к применению тип микрофона должен быть указан в ТУ и руководстве по эксплуатации аппаратуры.

2. Требования не распространяются на микрофоны пьезоэлектрического типа.

3. Под усилителем понимают — усилитель в блочном, разъемном конструктивном исполнении или входящий в состав однокорпусных устройств.

2.2. Согласование электропроигрывателя (звукоснимателя) с усилителем.

Выходные параметры электропроигрывателя (звукоснимателя) и входные параметры усилителя для его подключения должны соответствовать указанным в табл. 2.

Таблиц а 2

Звукосниматель				Усилитель
	Значения параметров				Значения параметров
		скоростно- чувстви тельный		Входные		скоростно- чувстви тельный
Выходные параметры звукоснимателя	ампли- тудно- чувстви- тсльный	электромагнитный, магнитоэлектрический	я 22 i z г; — ‘Г	параметры усилителя для подключения звукоснимателя	амплитуд но-чувстви-тельный	электромагнитный, магнитоэлектрический	8.2 ьа р <л л
Номинальное сопротивление, кОм	По ТУ			Номинальное сопротивление источника, кОм	По ТУ	2.2¹	0,01
Номинальное сопротивление нагрузки, кОм	10^:!	■17²	0,10	Входное сопротивление, кОм	470	47*.-	0,10
Поминальное выходное на-пояжение*⁴, мВ	5 -10³ —⁵	5	0.30	Номинальная ЭДС источника, мВ	5- Ю²	5	0.30
—	—	—	—	Минимальная ЭДС источника, мВ, не более	2- !0²	о 4	0,12
Максимальное выходное напряжение, мВ, не более*⁶	2-10³	35	2,8	ЭДС источника при перегрузке, мВ, не менее*⁷	2-10³	35	2,8

При измерении параметра отношение сигнал/шум допускается применять

эквивалент звукоснимателя, состоящий из последовательных соединений индук-

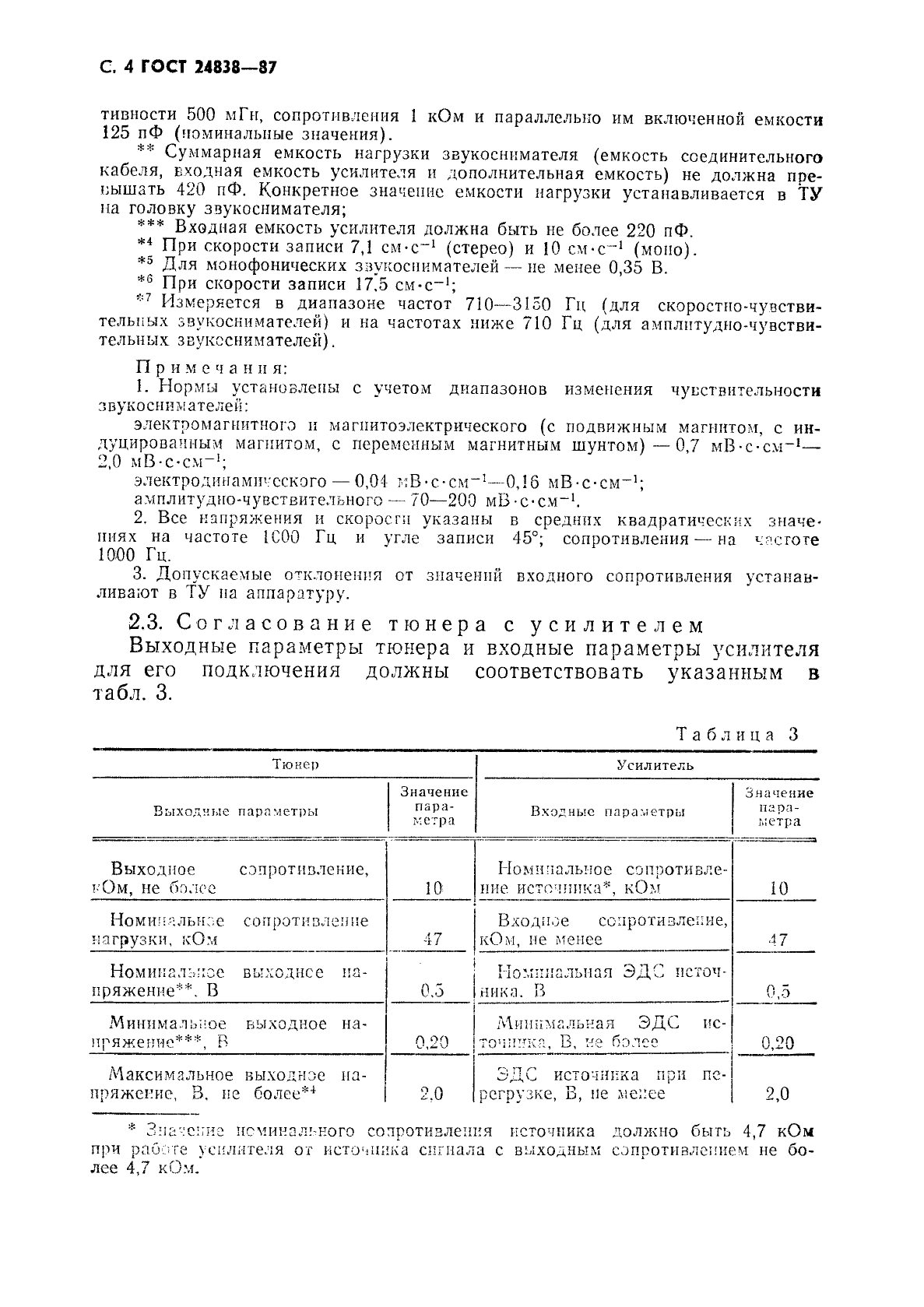

С. 4 ГОСТ 24838-87

тивности 500 мГн, сопротивления 1 кОм и параллельно им включенной емкости 125 пФ (номинальные значения).

** Суммарная емкость нагрузки звукоснимателя (емкость соединительного кабеля, входная емкость усилителя и дополнительная емкость) не должна превышать 420 пФ. Конкретное значение емкости нагрузки устанавливается в ТУ па головку звукоснимателя;

*** Входная емкость усилителя должна быть не более 220 пФ.

** При скорости записи 7,1 см-с^-1 (стерео) и 10 см-с“‘ (мопо).

*⁵ Для монофонических звукоснимателей — не менее 0,35 В.

*^б При скорости записи 17.5 см¹с^-1;

*⁷ Измеряется в диапазоне частот 710—3150 Гц (для скоростпо-чувстви-тельных звукоснимателей) и на частотах ниже 710 Гц (для амплитудно-чувствительных звукоснимателей).

Примечая и я:

1. Нормы установлены с учетом диапазонов изменения чувствительности з вукосн и л! ателей:

электромагнитного и магнитоэлектрического (с подвижным магнитом, с индуцированным магнитом, с переменным магнитным шунтом) — 0,7 мВ-с-см^-1— 2,0 мВ-с-см^-1;

электродинамического — 0,04 кВ-с-см^-1—0,!6 мВ-с-см^-1;

амплитудно-чувствительного — 70—200 мВ-с-см^-1.

2. Все напряжения и скорости указаны в средних квадратических значениях на частоте 1С00 Гц и угле записи 45°; сопротивления — на частоте 1000 Гц.

3. Допускаемые отклонения от значений входного сопротивления устанавливают в ТУ на аппаратуру.

2.3. Согласование тюнера с усилителем Выходные параметры тюнера и входные параметры усилителя для его подключения должны соответствовать указанным в табл. 3.

Т а б л и ц а 3

Тюнер				Усилитель
Выходные	параметры		Значение пара метра	Входные параметры	Значение пара метра
Выходное к Ом, не более	сопротивление,		10	Номинальное сопротивление источника*, кОм	10
Номинальное нагрузки, кОм	сопротивл	енне	47	Входное сопротивление, кОм, не менее	47
Номинальное пряжение². В	выходное	па-	0,	Номинальная ЭДС источника. В	0,5
Минимальное пряжение³, В	выходное	на-	0,20	Минимальная ЭДС источник», В, не более	0,20
Максимальное выходное пряжение, 3. не более*⁴		па-	2.0	ЗДС источника при перегрузке, В, не менее	2,0

Значение номинального сопротивления источника должно быть 4,7 кОм

при работе усилителя от источника сигнала с выходным сопротивлением не бо

лее 4,7 к Ом.

ГОСТ 24858—87 С. 5

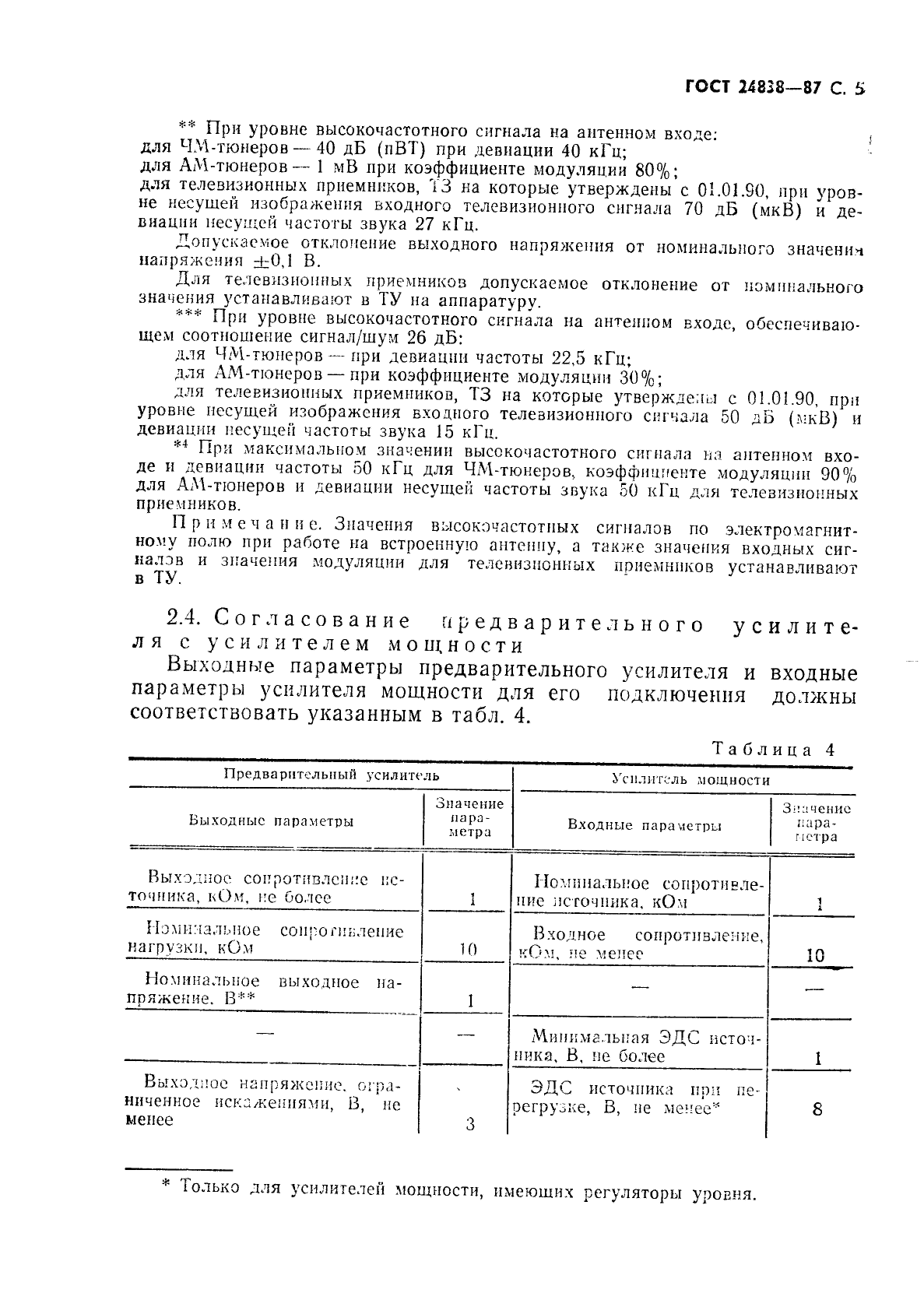

** При уровне высокочастотного сигнала на антенном входе: для ЧМ-тюнеров—40 дБ (пВТ) при девиации 40 кГц; для АМ-тюнеров— 1 мВ при коэффициенте модуляции 80%; для телевизионных приемников, ТЗ на которые утверждены с 01.01.S0, при уровне несушей изображения входного телевизионного сигнала 70 дБ (мкВ) и девиации несущей частоты звука 27 кГц.

Допускаемое отклонение выходного напряжения от номинального значение напряжения ±0,1 В.

Для телевизионных приемников допускаемое отклонение от номинального значения устанавливают в ТУ на аппаратуру.

*** При уровне высокочастотного сигнала на антенном входе, обеспечивающем соотношение сигнал/шум 26 дБ:

для ЧМ-тюнеровпри девиации частоты 22,5 кГц;

для АМ-тюнеров — при коэффициенте модуляции 30%;

для телевизионных приемников, ТЗ на которые утверждены с 01.01.90, при уровне несущей изображения входного телевизионного сигнала 50 дБ (мкВ) и девиации несущей частоты звука 15 кГц.

*⁴ При максимальном значении высокочастотного сигнала на антенном входе и девиации частоты 50 кГц для ЧМ-тюнеров, коэффициенте модуляции 90% для АМ-тюнеров и девиации несущей частоты звука 50 кГц для телевизионных приемников.

П р и м е ч а н и е. Значения высокочастотных сигналов по электромагнитному полю при работе на встроенную антенну, а также значения входных сигналов и значения модуляции для телевизионных приемников устанавливают в ТУ.

2.4. Согласование предварительного усилителя с усилителем мощности

Выходные параметры предварительного усилителя и входные параметры усилителя мощности для его подключения должны соответствовать указанным в табл. 4.

Таблица 4

Предварительный усилитель		Усилитель мощности
Выходные параметры	Значение пара метра	Входные параметры	Значение пара метра
Выходное сопротивление источника, кОм, не более	1 1	Номинальное сопротивление источника. кОм	1 1
Номинальное сопротивление нагрузки, кОм	10	Входное сопротивление, кОм, не менее	10
Номинальное выходное напряжение. В**	1	—	•—
—	—	Минимальная ЭДС источника, В, не более	1
Выходное напряжение, ограниченное искажениями, 13, не менее	3	ЭДС источника при перегрузке, В, не менее¹	8

Только для усилителен мощности, имеющих регуляторы уровня.

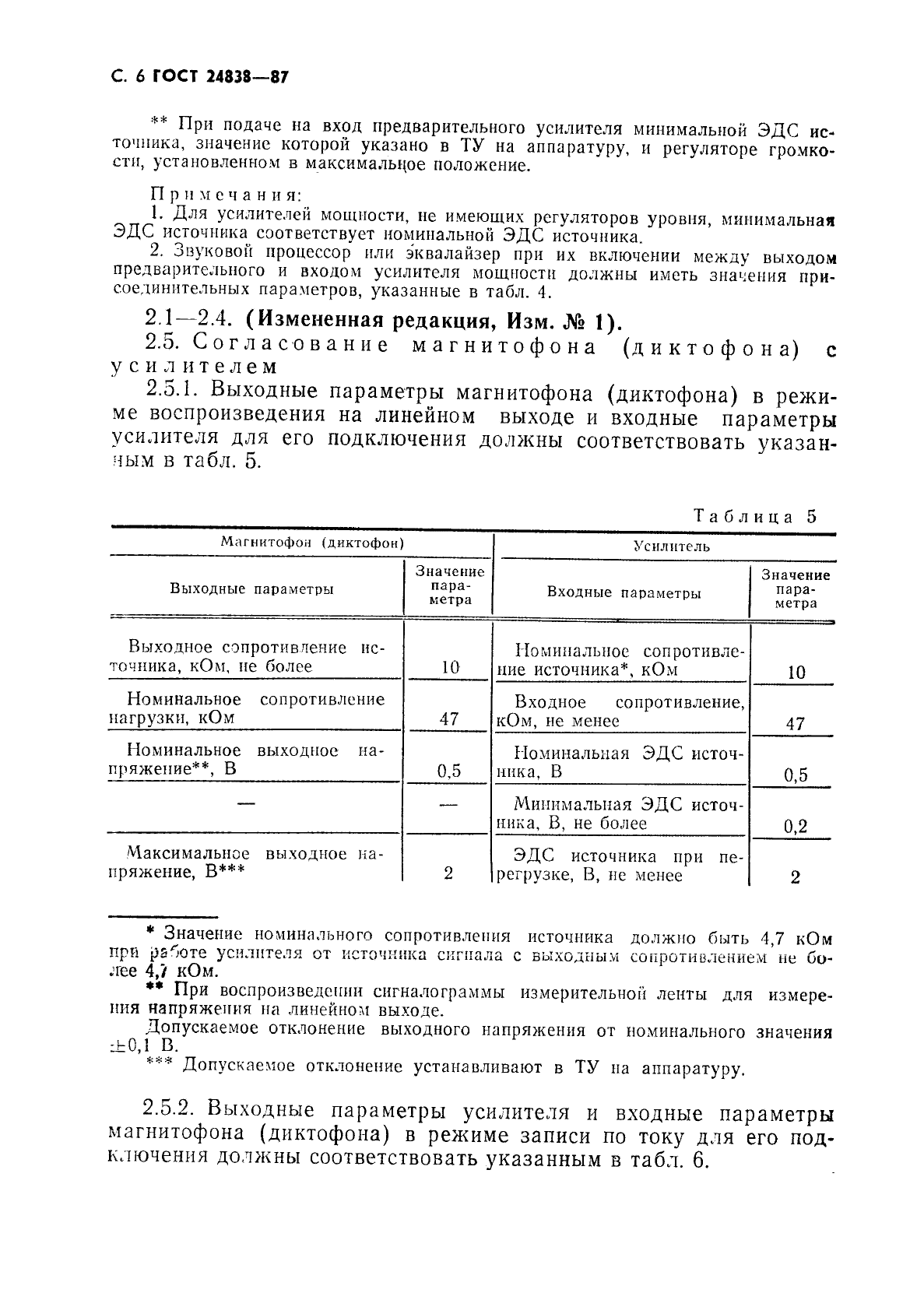

С. 6 ГОСТ 24838-87

** При подаче на вход предварительного усилителя минимальной ЭДС источника, значение которой указано в ТУ на аппаратуру, и регуляторе громкости, установленном в максимальное положение.

П р м м е ч а н и я:

1. Для усилителей мощности, не имеющих регуляторов уровня, минимальная ЭДС источника соответствует номинальной ЭДС источника.

2. Звуковой процессор или эквалайзер при их включении между выходом предварительного и входом усилителя мощности должны иметь значения присоединительных параметров, указанные в табл. 4.

2 1—2.4. (Измененная редакция, Изм. № 1).

2.5. Согласование магнитофона (диктофона) с усилителем

2.5.1. Выходные параметры магнитофона (диктофона) в режиме воспроизведения на линейном выходе и входные параметры усилителя для его подключения должны соответствовать указанным в табл. 5.

Таблица 5

Магнитофон (диктофон)		Усилитель
Выходные параметры	Значение пара метра	Входные параметры	Значение пара метра
Выходное сопротивление источника, кОм, не более	10	Номинальное сопротивление источника*, кОм	10
Номинальное сопротивление нагрузки, кОм	47	Входное сопротивление, кОм, не менее	47
Номинальное выходное напряжение**, В	0.5	Номинальная ЭДС источника, В	0,5
—	—	Минимальная ЭДС источника, В, не более	0,2
Максимальное выходное напряжение, В***	2	ЭДС источника при перегрузке, В, не менее	2

* Значение номинального сопротивления источника должно быть 4,7 кОм при работе усилителя от источника сигнала с выходным сопротивлением не бо-.тее 4,/ кОм.

** При воспроизведении сигналограммы измерительной ленты для измерения напряжения на линейном выходе.

Допускаемое отклонение выходного напряжения от номинального значения ifcO.l В.

*** Допускаемое отклонение устанавливают в ТУ на аппаратуру.

2.5.2. Выходные параметры усилителя и входные параметры магнитофона (диктофона) в режиме записи по току для его подключения должны соответствовать указанным в табл. 6.

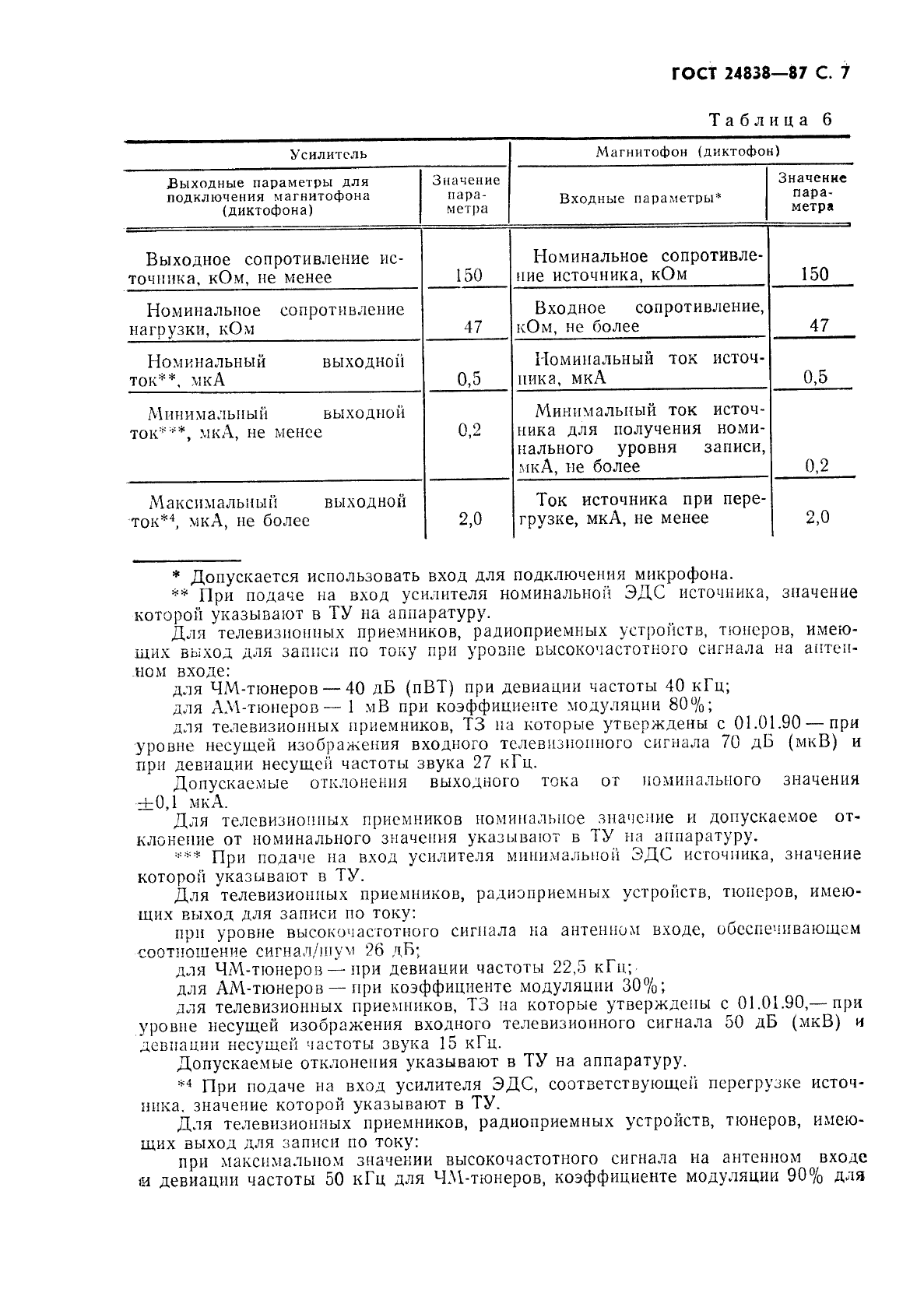

ГОСТ 24838-87 С. 7

Таблица б

Усилитель		Магнитофон (диктофон)
Выходные параметры для подключения магнитофона (диктофона)	Значение пара метра	Входные параметры¹	Значение пара метра
Выходное сопротивление источника, кОм, не менее	150	Номинальное сопротивление источника, кОм	150
Номинальное сопротивление нагрузки, кОм	47	Входное сопротивление, кОм, не более	47
Номинальный выходной ток², мкА	0,5	Номинальный ток источника, мкА	0,5
М и fi и м ал ы I ы й вы ход по й ток³, мкА, не менее	0,2	Минимальный ток источника для получения номинального уровня записи, мкА, не более	0,2
Максимальный выходной ток*⁴, мкА, не более	2,0	Ток источника при перегрузке, мкА, не менее	2,0

Допускается использовать вход для подключения микрофона.

При подаче на вход усилителя номинальной ЭДС источника, значение которой указывают в ТУ на аппаратуру.

Для телевизионных приемников, радиоприемных устройств, тюнеров, имеющих выход для записи по току при уровне пысокочастотного сигнала на антенном входе:

для ЧМ-тюнеров— 40 дБ (пВТ) при девиации частоты 40 кГц; для АЛ\-тюнеров— 1 мВ при коэффициенте модуляции 80%; для телевизионных приемников, ТЗ па которые утверждены с 01.01.90 — при уровне несущей изображения входного телевизионного сигнала 70 дБ (мкВ) и при девиации несущей частоты звука 27 кГц.

Допускаемые отклонения выходного тока ог номинального значения +0,1 мкА.

Для телевизионных приемников номинальное значение и допускаемое отклонение от номинального значения указывают в ТУ на аппаратуру.

При подаче на вход усилителя минимальной ЭДС источника, значение которой указывают в ТУ.

Для телевизионных приемников, радиоприемных устройств, тюнеров, имеющих выход для записи по току:

при уровне высокочастотного сигнала на антенном входе, обеспечивающем соотношение сигнал/шум 26 дБ;

для ЧМ-тюнеров — при девиации частоты 22,5 кГц;

для АМ-тюнеров — при коэффициенте модуляции 30%;

для телевизионных приемников, ТЗ на которые утверждены с 01.01.90,— при уровне несущей изображения входного телевизионного сигнала 50 дБ (мкВ) и девиации несущей частоты звука 15 кГц.

Допускаемые отклонения указывают в ТУ на аппаратуру.

*⁴ При подаче на вход усилителя ЭДС, соответствующем’! перегрузке источника. значение которой указывают в ТУ.

Для телевизионных приемников, радиоприемных устройств, тюнеров, имеющих выход для записи по току:

при максимальном значении высокочастотного сигнала на антенном входе

и девиации частоты 50 кГц для ЧМ-тюнеров, коэффициенте модуляции 90% для

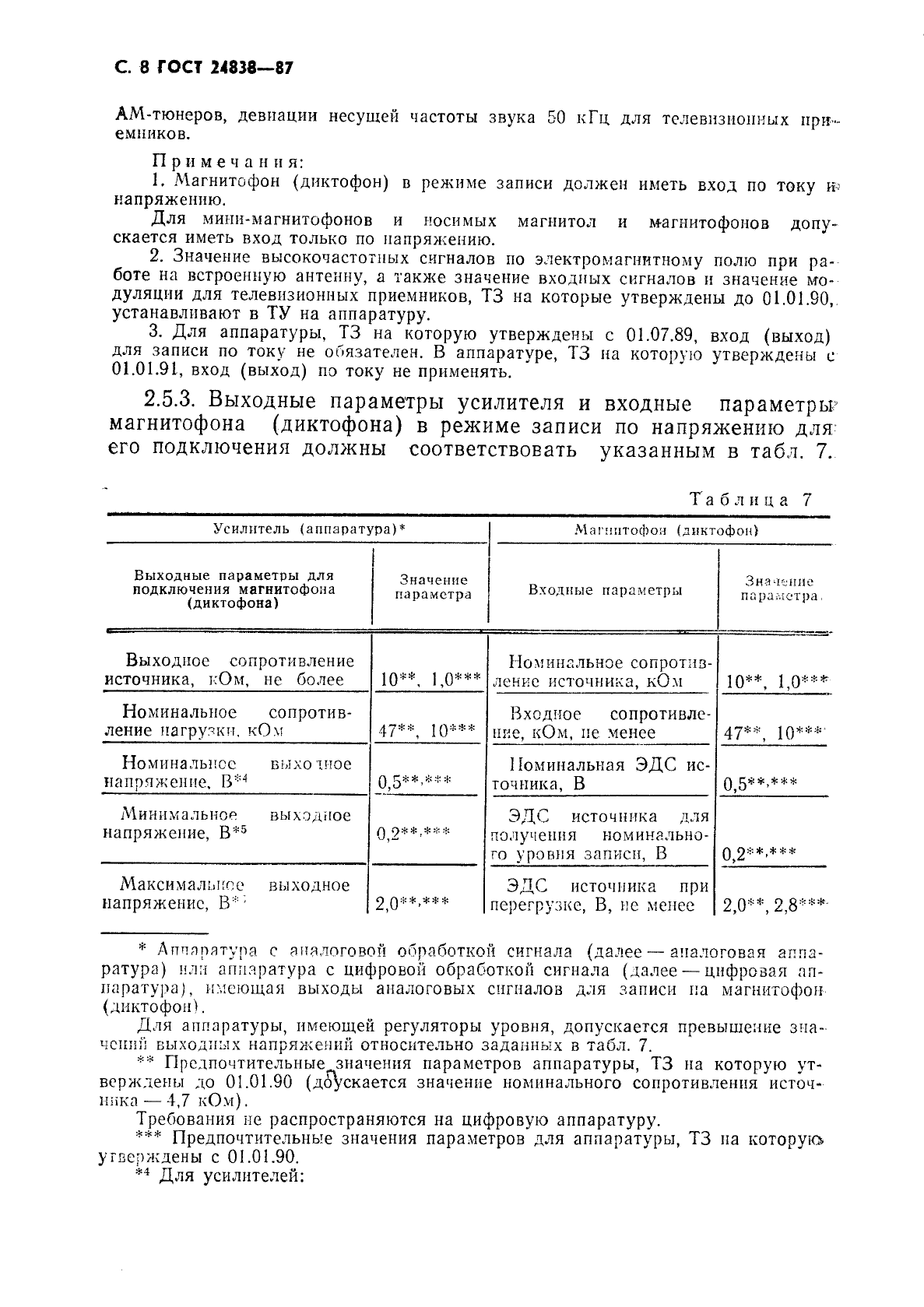

С. 8 ГОСТ 24838-87

АМ-тюнеров, девиации несущей частоты звука 50 кГц для телевизионных приемников.

П р и м е ч а н и я:

1. Магнитофон (диктофон) в режиме записи должен иметь вход по току » напряжению.

Для мини-магнитофонов и носимых магнитол и магнитофонов допускается иметь вход только по напряжению.

2. Значение высокочастотных сигналов по электромагнитному полю при работе на встроенную антенну, а также значение входных сигналов и значение модуляции для телевизионных приемников, ТЗ на которые утверждены до 01.01.90, устанавливают в ТУ на аппаратуру.

3. Для аппаратуры, ТЗ на которую утверждены с 01.07.89, вход (выход) для записи по току не обязателен. В аппаратуре, ТЗ на которую утверждены с 01.01.91, вход (выход) по току не применять.

2.5.3. Выходные параметры усилителя и входные параметры^ магнитофона (диктофона) в режиме записи по напряжению для его подключения должны соответствовать указанным в табл. 7.

Таблица 7

Усилитель (аппаратура)¹				Магнитофон (диктофон)
Выходные параметры для подключения магнитофона (диктофона)		Значение параметра		Входные параметры	Значение параметра,
Выходное сопротивление источника, кОм, не более		10²,	\| Q³	Номинальное сопротивление источника, кОм	10, 1,0*
Номинальное ление нагрузки.	сопротив- кОм	47**,	] ()***	Входное сопротивление, кОм, не менее
Номинальное напряжение. В*⁴	выхо тиое	Q 5** > ^ ф		Поминальная ЭДС источника, В	Q
Минимальное напряжение, В*⁵	выходное	0 9**		ЭДС источника для получения номинального уровня записи, В	Q 2 * , * *
Максимальное напряжение, В*^;	выходное	2,0**	* * *	ЭДС источника при перегрузке, В, не менее	2,0, 2,8*

Аппаратура с аналоговой обработкой сигнала (далее—аналоговая аппаратура) или аппаратура с цифровой обработкой сигнала (далее — цифровая аппаратура), имеющая выходы аналоговых сигналов для записи па магнитофон (диктофон).

Для аппаратуры, имеющей регуляторы уровня, допускается превышение значении выходных напряжений относительно заданных в табл. 7.

Предпочтительные значения параметров аппаратуры, ТЗ на которую утверждены до 01.01.90 (д5\’скается значение номинального сопротивления источника— 4,7 кОм).

Требования не распространяются на цифровую аппаратуру.

Предпочтительные значения параметров для аппаратуры, ТЗ па которую утверждены с 01.01.90.

*⁴ Для усилителей:

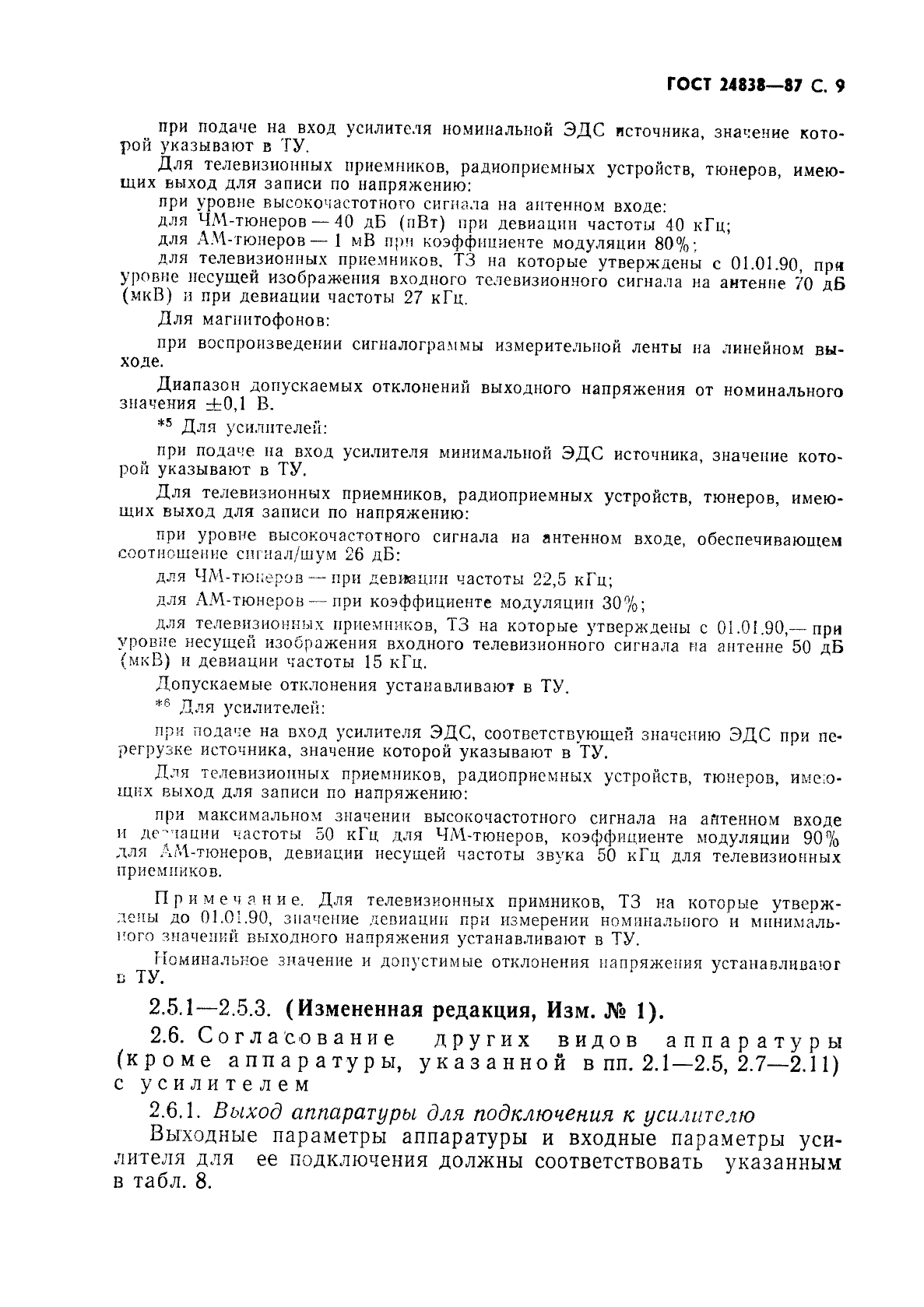

ГОСТ 24838-87 С. 9

при подаче на вход усилителя номинальной ЭДС источника, значение которой указывают в ТУ.

Для телевизионных приемников, радиоприемных устройств, тюнеров, имеющих выход для записи по напряжению:

при уровне высокочастотного сигнала на антенном входе: для ЧМ-тюнеров— 40 дБ (пВт) при девиации частоты 40 кГц; для АМ-тюнеров— 1 мВ при коэффициенте модуляции 80%; для телевизионных приемников, ТЗ на которые утверждены с 01.01.90, пр« уровне несущей изображения входного телевизионного сигнала на антенне 70 дб (мкВ) и при девиации частоты 27 кГц.

Для магнитофонов:

при воспроизведении сигналограммы измерительной ленты на линейном выходе.

Диапазон допускаемых отклонений выходного напряжения от номинального значения ±0,1 В.

*⁵ Для усилителей:

при подаче на вход усилителя минимальной ЭДС источника, значение которой указывают в ТУ.

Для телевизионных приемников, радиоприемных устройств, тюнеров, имеющих выход для записи по напряжению:

при уровне высокочастотного сигнала на антенном входе, обеспечивающем соотношение сигнал/шум 26 дБ:

для ЧМ-тюнеров— при девиации частоты 22,5 кГц; для АМ-тюнеров — при коэффициенте модуляции 30%;

для телевизионных приемников, ТЗ на которые утверждены с 01.01.90,— при уровне несущей изображения входного телевизионного сигнала ма антенне 50 дБ (мкВ) и девиации частоты 15 кГц.

Допускаемые отклонения устанавливаю? в ТУ.

*^е Для усилителей:

при подаче на вход усилителя ЭДС, соответствующей значению ЭДС при перегрузке источника, значение которой указывают в ТУ.

Для телевизионных приемников, радиоприемных устройств, тюнеров, имеющих выход для записи по напряжению:

при максимальном значении высокочастотного сигнала на айтенном входе и девиации частоты 50 кГц для ЧМ-тюнеров, коэффициенте модуляции 90% для АМ-тюнеров, девиации несущей частоты звука 50 кГц для телевизионных приемников.

Примечание. Для телевизионных примников, ТЗ на которые утверждены до 01.01.90, значение девиации при измерении номинального и минимального значений выходного напряжения устанавливают в ТУ.

Номинальное значение и допустимые отклонения напряжения устанавливают с ТУ.

2.5.1—2.5.3. (Измененная редакция, Изм. № 1).

2.6. Согласование других видов аппаратуры (кроме аппаратуры, указанной в пп. 2.1—2.5, 2.7—2.11) с усилителем

2.6,1. Выход аппаратуры для подключения к усилителю Выходные параметры аппаратуры и входные параметры усилителя для ее подключения должны соответствовать указанным в табл. 8.

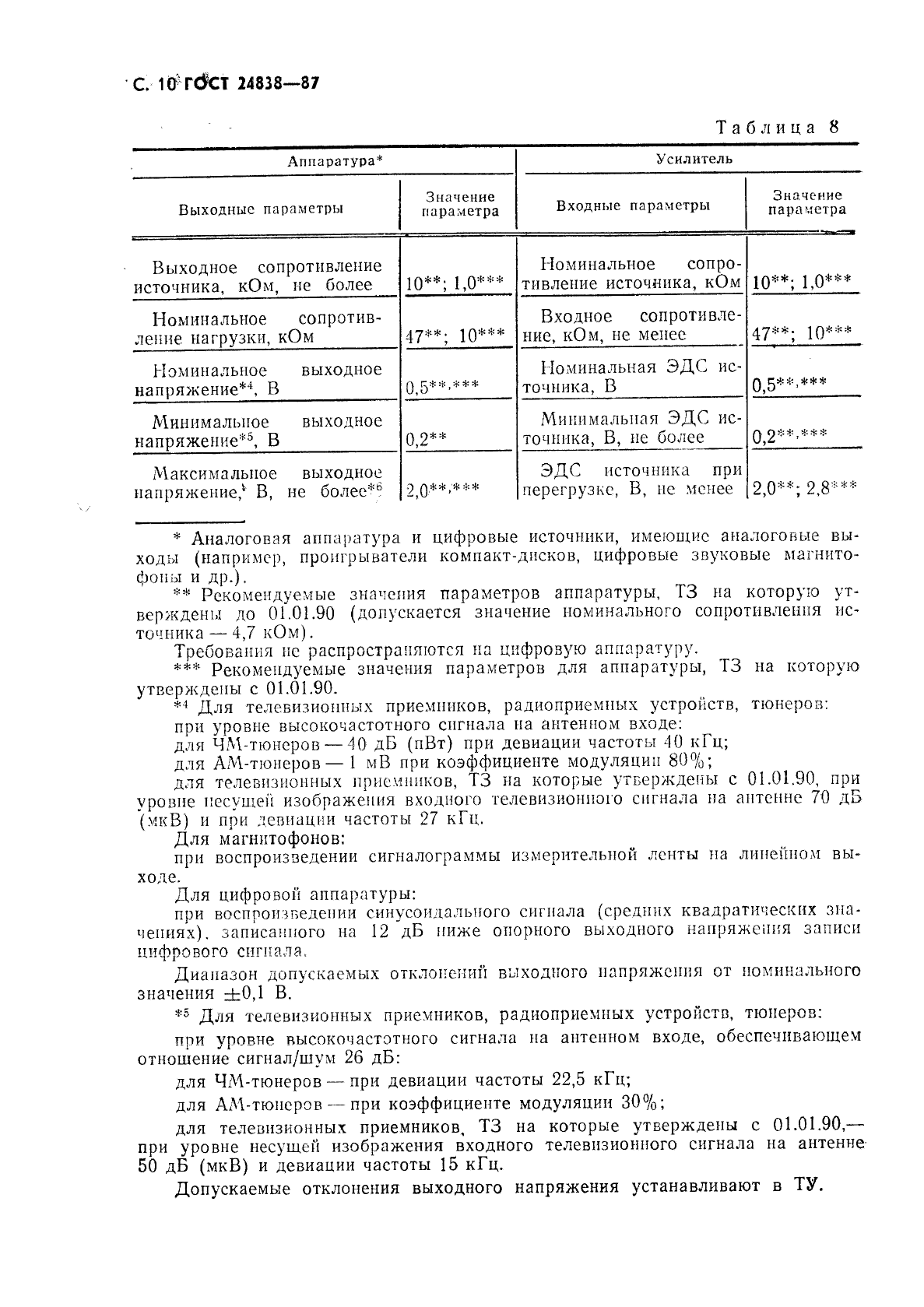

С 10 Г0СТ 24838—87

Таблица 8

Аппаратура¹		Усилитель
Выходные параметры	Значение параметра	Входные параметры	Значение параметра
Выходное сопротивление источника, кОм, не более	10²; 1,0³	Номинальное сопротивление источника, кОм	10; 1,0*
Номинальное сопротивление нагрузки, кОм	47; 10*	Входное сопротивление, кОм, не менее	47; 10*
Номинальное выходное напряжение*⁴, В	Q	Номинальная ЭДС источника, В	0
Минимальное выходное напряжение*⁵, В	0,2**	Минимальная ЭДС источника, В, не более	0,2-*
Максимальное выходное напряжение,⁴ В, не более*⁶	9 0’’*	ЭДС источника при перегрузке, В, не менее	2,0; 2,8*

Аналоговая аппаратура и цифровые источники, имеющие аналоговые выходы (например, проигрыватели компакт-дисков, цифровые звуковые магнитофоны и др.).

Рекомендуемые значения параметров аппаратуры, ТЗ на которую утверждены до 01.01.90 (допускается значение номинального сопротивления источника — 4,7 кОм).

Требования не распространяются на цифровую аппаратуру.

Рекомендуемые значения параметров для аппаратуры, ТЗ на которую утверждены с 01.01.90.

*⁴ Для телевизионных приемников, радиоприемных устройств, тюнеров: при уровне высокочастотного сигнала па антенном входе: для ЧМ-тюнеров — 40 дБ (пВт) при девиации частоты 40 кГц; для АМ-тюнеров— 1 мВ при коэффициенте модуляции 80%; для телевизионных приемников, ТЗ на которые утверждены с 01.01.90, при уровне несущей изображения входного телевизионного сигнала на антенне 70 дБ (мкВ) и при девиации частоты 27 кГц.

Для магнитофонов:

при воспроиззедении сигналограммы измерительной ленты на линейном выходе.

Для цифровой аппаратуры:

при воспроизведении синусоидального сигнала (средних квадратических значениях). записанного на 12 дБ ниже опорного выходного напряжения записи цифрового сигнала.

Диапазон допускаемых отклонений выходного напряжения от номинального значения ±0,1 В.

*⁵ Для телевизионных приемников, радиоприемных устройств, тюнеров: при уровне высокочастотного сигнала на антенном входе, обеспечивающем отношение сигнал/шум 26 дБ:

для ЧМ-тюнеров — при девиации частоты 22,5 кГц; для АМ-тюнеров — при коэффициенте модуляции 30%;

для телевизионных приемников, ТЗ на которые утверждены с 01.01.90,— при уровне несущей изображения входного телевизионного сигнала на антенне 50 дБ (мкВ) и девиации частоты 15 кГц.

Допускаемые отклонения выходного напряжения устанавливают в ТУ.

ГОСТ 24838-87 С. 11

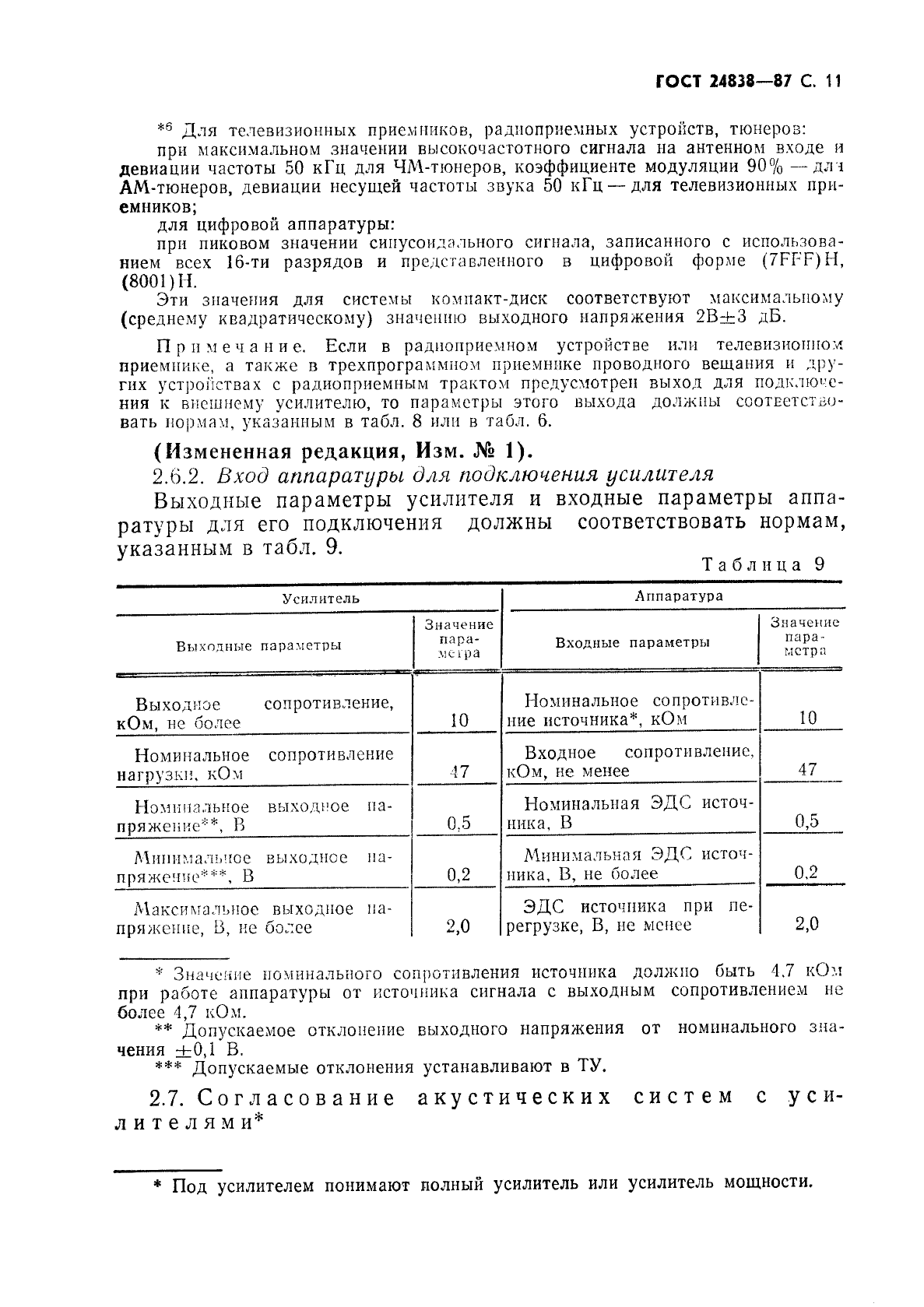

*⁶ Для телевизионных приемников, радиоприемных устройств, тюнеров:

при максимальном значении высокочастотного сигнала на антенном входе и девиации частоты 50 кГц для ЧМ-тюнеров, коэффициенте модуляции 90% — длч АМ-тюнеров, девиации несущей частоты звука 50 кГц — для телевизионных приемников;

для цифровой аппаратуры:

при пиковом значении синусоидального сигнала, записанного с использованием всех 16-ти разрядов и представленного в цифровой форме (7FFF)H, (8001)11

Эти значения для системы компакт-диск соответствуют максимальному (среднему квадратическому) значению выходного напряжения 2В±3 дБ.

Примечание. Если в радиоприемном устройстве или телевизионном приемнике, а также в трехпрограммном приемнике проводного вещания и других устройствах с радиоприемным трактом предусмотрен выход для подключения к внешнему усилителю, то параметры этого выхода должны соответствовать нормам, указанным в табл. 8 или в табл. 6.

(Измененная редакция, Изм. № 1).

2.6.2. Вход аппаратуры для подключения усилителя Выходные параметры усилителя и входные параметры аппаратуры для его подключения должны соответствовать нормам, указанным в табл. 9.

Таблица 9

Усилитель			Аппаратура
Выходные	параметры	Значение пара метра	Входные параметры	Значение пара метра
Выходное кОм, не более	сопротивление,	10	Номинальное сопротивление источника¹, кОм	10
Номинальное нагрузки. кОм	сопротивление	17	Входное сопротивление, кОм, не менее	47
Номинальное пряжение**, В	выходное иа-	0,5	Номинальная ЭДС источника, В	0,5
Минимальное пряжение***, В	выходное на-	0,2	Минимальная ЭДС источника, В, не более	0.2
Максимальное пряжение, В, не	выходное наболев	2,0	ЭДС источника при перегрузке, В, не менее	2,0

* Значение номинального сопротивления источника должно быть 4.7 кОм при работе аппаратуры от источника сигнала с выходным сопротивлением не более 4,7 кОм.

** Допускаемое отклонение выходного напряжения от номинального значения ±0,1 В.

*** Допускаемые отклонения устанавливают в ТУ.

2.7. Согласование акустических систем с усилителями*

Под усилителем понимают полный усилитель или усилитель мощности.

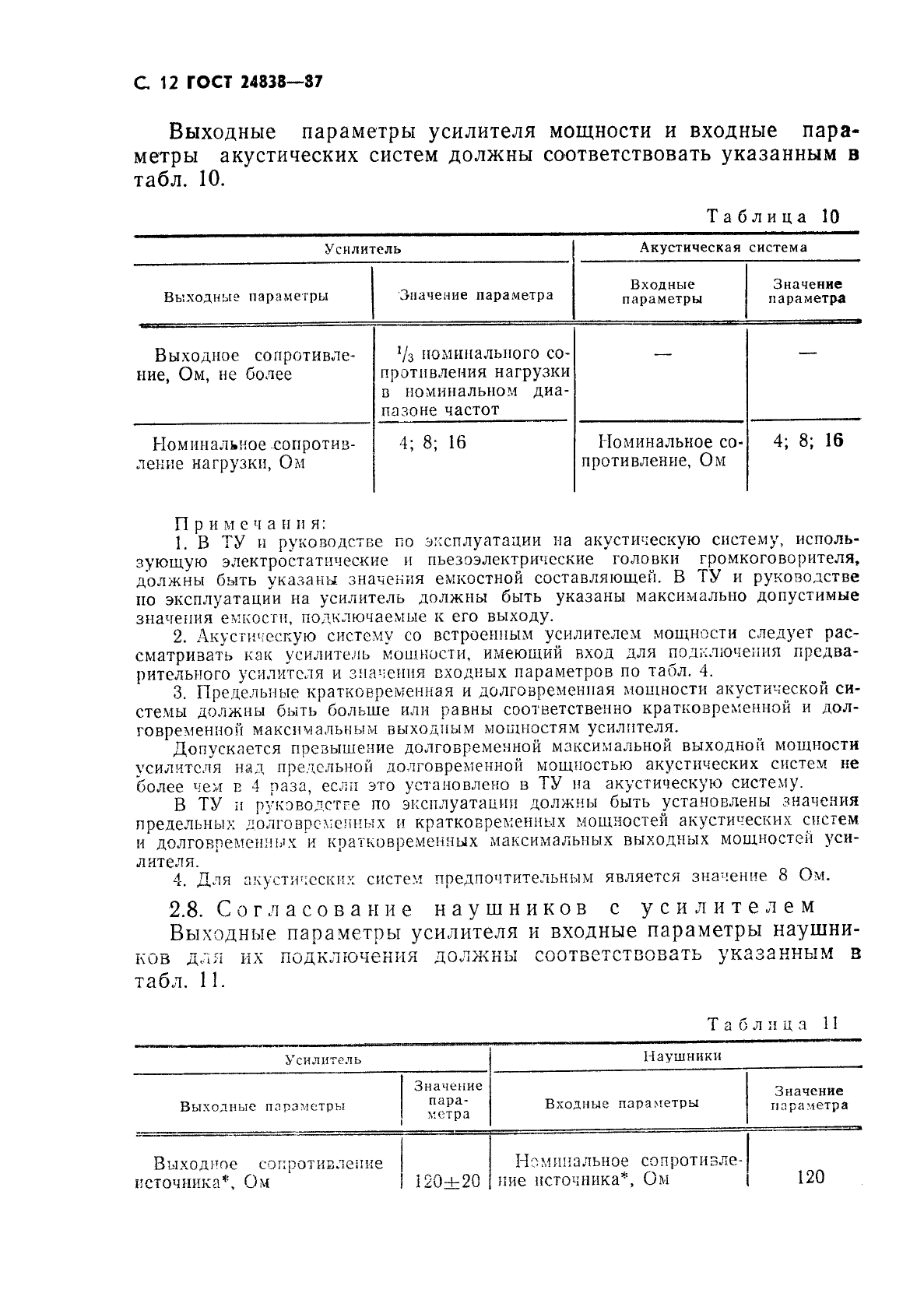

С 12 ГОСТ 24838-37

Выходные параметры усилителя мощности и входные параметры акустических систем должны соответствовать указанным в табл. 10.

Таблица 10

Усилитель		Акустическая	система
Выходные параметры	Значение параметра	Входные параметры	Значение параметра
Выходное сопротивление, Ом, не более	7з номинального сопротивления нагрузки в номинальном диапазоне частот	—	—
Номинальное сопротивление нагрузки, Ом	4; 8; 16	Номинальное сопротивление, Ом	4; 8; 16

Примечания:

1. В ТУ и руководстве по эксплуатации на акустическую систему, использующую электростатические и пьезоэлектрические головки громкоговорителя, должны быть указаны значения емкостной составляющей. В ТУ и руководстве но эксплуатации на усилитель должны быть указаны максимально допустимые значения емкости, подключаемые к его выходу.

2. Акустическую систему со встроенным усилителем мощности следует рассматривать как усилитель мощности, имеющий вход для подключения предварительного усилителя и значения входных параметров по табл. 4.

3. Предельные кратковременная и долговременная мощности акустической системы должны быть больше или равны соответственно кратковременной и долговременной максимальным выходным мощностям усилителя.

Допускается превышение долговременной максимальной выходкой мощности усилителя над предельной долговременной мощностью акустических систем не Ьолее чем е 4 раза, если это установлено в ТУ на акустическую систему.

В ТУ и руководстве по эксплуатации должны быть установлены значения предельных долговременных и кратковременных мощностей акустических систем и долговременных и кратковременных максимальных выходных мощностей усилителя.

4. Для акустических систем предпочтительным является значение 8 Ом.

2.8. Согласование наушников с усилителем Выходные параметры усилителя и входные параметры наушников для их подключения должны соответствовать указанным в табл. 11.

Таблица 11

Усилитель

Наушники

Выходные параметры

Значение

пара

метра

Входные параметры

Значение

параметра

В и х о д и ое со г; рот и в лен и е источника*, Ом

120+20

Номинальное со протизле • ние источника*, Ом

120

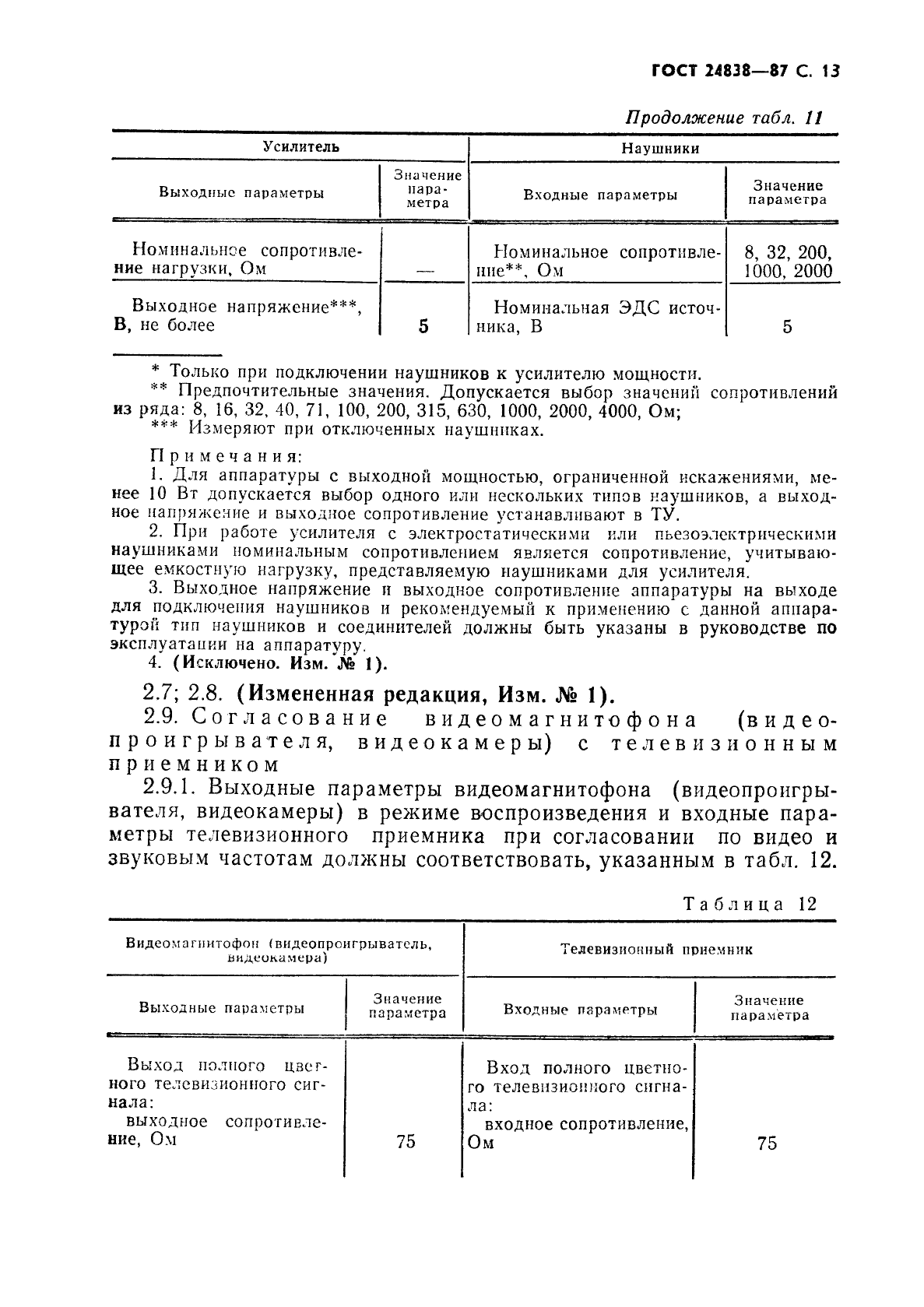

ГОСТ 24838-87 С. 13

Продолжение табл. 11

Усилитель		Наушники
Выходные параметры	Значение пара метра	Входные параметры	Значение параметра
Номинальное сопротивление нагрузки. Ом		Номинальное сопротивление**, Ом	8, 32, 200, 1000, 2000
Выходное напряжение***, В, не более	5	Номинальная ЭДС источника, В	5

* Только при подключении наушников к усилителю мощности.

** Предпочтительные значения. Допускается выбор значений сопротивлений из ряда: 8, 16, 32. 40, 71, 100, 200, 315, 630, 1000, 2000, 4000, Ом;

*** Измеряют при отключенных наушниках.

Примечания:

1. Для аппаратуры с выходной .мощностью, ограниченной искажениями, менее 10 Вт допускается в
